1

2 Technická zpráva ke konstrukční části projektu pro provedení stavby Obsah technické zprávy Technická zpráva ke konstrukční části projektu pro provedení stavby...1 Popis navrženého systému stavby, výsledek průzkumu stávajícího stavu nosného systému stavby při návrhu její změny...2 Všeobecně...2 Základy:...2 Svislé nosné konstrukce:...3 Vodorovné nosné konstrukce:...3 Překlady:...4 Věnce:...4 Konstrukce vnitřních schodišť...4 Vnější ocelové lávky...5 Ocelová konstrukce balkonů...5 Vnější ocelové schodiště...5 Navržené výrobky, materiály a hlavní konstrukční prvky...6 Základy:...6 Svislé nosné konstrukce:...6 Vodorovné nosné konstrukce:...6 Výztuž...6 Ocel...6 Hodnoty užitných, klimatických a dalších zatížení uvažovaných při návrhu nosné konstrukce7 Klimatická zatížení...7 Užitná zatížení...7 Návrh zvláštních, neobvyklých konstrukcí, konstrukčních detailů, technologických postupů:..7 Základy...8 Betonové konstrukce...8 Technologické podmínky postupu prací, které by mohly ovlivnit stabilitu vlastní konstrukce, případně sousední stavby:...8 Zásady pro provádění bouracích a podchycování prací a zpevňovacích konstrukcí či prostupů:...9 Požadavky na kontrolu zakrývaných konstrukcí:...9 Provádění vodorovných konstrukcí...10 S-180/14, Rekonstrukce budov, Riesa strana: 1

3 Specifické požadavky na rozsah a obsah dokumentace pro provádění stavby, případně dokumentace zajišťované jejím zhotovitelem...11 Seznam použitých podkladů, ČSN, technických předpisů, odborné literatury, software:...12 Podklady...12 Normy...12 Literatura...13 Grafické, kancelářské a výpočetní programy...13 Popis navrženého systému stavby, výsledek průzkumu stávajícího stavu nosného systému stavby při návrhu její změny Všeobecně Předmětem zadání jsou stavební úpravy na objektu domova důchodců v Riese, Spolková republika Německo. Jedná se o stávající objekt obdélníkového půdorysu o vnějších rozměrech 38,8 x 39,9 m. Uvnitř půdorysu je obdélníkové atrium o půdorysném rozměru přibližně 14,8 x 23,3 m. Výškově je stávající objekt třípodlažní (1. a 2. nadzemní podlaží), suterén objektu (1. podzemní podlaží) je zapuštěn pod úroveň terénu. Nosný systém objektu je tvořen zděnými stěnami z plných cihel malého (německého) formátu a děrovaných keramických cihel. Stropní konstrukce jsou tvořeny betonovými skládanými trámečkovými stropy tloušťky 250 mm. Navrhované úpravy představují především ubourání stávající šikmé střešní konstrukce nad 2. nadzemním podlažím, vytvoření nové vodorovné stropní konstrukce a nástavbu objektu o jedno podlaží (3. nadzemní podlaží). Ve stávajících podlažích budou v rámci úpravy dispozic bourány stávající zdi a vyzdívány nové. Ve stropních konstrukcích budou rušeny některé stávající otvory a prováděny nové dle rozmístění nových schodišť a výtahových šachet. Úroveň ± 0,000 je 129,95 m. n. m. Základy: Založení stávajícího objektu předpokládáme plošné na základových pasech a patkách. K dispozici nemáme ani inženýrsko-geologický průzkum (dále IG průzkum), ani původní výkresy základových konstrukcí. Navrhované stavební úpravy vyvolají nezanedbatelné přitížení stávajících základových konstrukcí. Jelikož v této fázi projektu nemáme k dispozici skutečné rozměry stávajících základových konstrukcí ani IG průzkum, nejsme schopni základové konstrukce řádně posoudit. Po započetí stavebních prací musí zhotovitel stavby zajistit dostatečný průzkum základových konstrukcí, který ověří dimenze základových konstrukcí a únosnost základové půdy. Ve statickém výpočtu jsou uvedeny intenzity silových účinků, na které bude nutno stávající základové pasy posoudit. Na základě výpočtu budou potom základové konstrukce dle potřeby zesíleny přibetonováním nebo podchyceny pomocí mikropilot. S-180/14, Rekonstrukce budov, Riesa strana: 2

4 Nově prováděné svislé nosné konstrukce budou založeny plošně na základových patkách a pasech. Protože není k dispozici inženýrsko-geologický průzkum místa stavby, předpokládáme při výpočtu nově navrhovaných základových konstrukcí průměrnou výpočtovou únosnost zemin R dt = 150 kpa. Tato hodnota musí být potvrzena po započetí výkopových prací geologem. Základová spára musí dosáhnout nezámrzné hloubky a zároveň musí být alespoň 40 cm v rostlém terénu bude upřesněno geologem po započetí výkopových prací. Svislé nosné konstrukce: Stávající svislé nosné konstrukce jsou provedeny z plných cihel malého (německého) formátu pro tloušťky zdiva 520, 420, 400 a 280 mm, nebo z keramických děrovaných cihel pro tloušťky zdiva mm, mm a mm. Nové zdivo nástavby bude provedeno z děrovaných keramických cihel. Jednotlivé pevnosti zdiva i malty viz výkresy stavební části projektu. Do půdorysu spodních pater byly doplněny železobetonové monolitické sloupy. Ty budou provedeny do betonových šalovacích tvárnic, do kterých bude osazena výztuž s následným zabetonováním. V místech napojení nových konstrukcí na stávající zdivo musí být zajištěno jejich vzájemné provázání pomocí kapes nebo trnů z betonářské výztuže vlepených do stávajícího zdiva a vložených do vodorovných spár nového zdiva. Na stávajícím zdivu bude v místě styku odstraněna omítka a malta ze spár zdiva hloubkově proškrábnuta. Výtahová šachta bude dle požadavku výrobce v daných úrovních opatřena kotevními bloky ve formě železobetonových věnců. Více namáhané části zdiva jsou provedeny z plných cihel nebo cihel AKU. Veškeré druhy na sebe zdiva v kolmém i rovinném směru budou navzájem plnohodnotně propojeny (svázány). Veškeré ocelové profily překladů apod. umístěné do zdiva budou před nahozením řádně zabudovány (např. 2x rabicové pletivo, nebo výztužná tkanina). Spára v napojování zdiva různého stáří bude řádně ošetřena (např. 2x rabicové pletivo, nebo výztužná tkanina). Vodorovné nosné konstrukce: Stávající stropní konstrukce jsou tvořeny betonovými skládanými trámečkovými stropy tloušťky 250 mm. Před započetím projekčních prací bylo provedeno několik sond, které měly ověřit orientaci stropních trámečků v jednotlivých sekcích. Ve výkresech tvarů jsou naznačeny předpokládané směry pnutí stávajících stropních konstrukcí. Tento předpoklad musí být ověřen po započetí bouracích prací. Pokud by předpoklad neodpovídal skutečnosti, je nutno toto neprodleně oznámit GP a naší kanceláři. Šikmá stropní (střešní) konstrukce nad 2. nadzemním podlažím bude kompletně ubourána. Na ubouraném zdivu bude proveden železobetonový monolitický vyrovnávací věnec. Rušené otvory ve stávajících stropních konstrukcích budou zastropeny železobetonovou monolitickou deskou z betonu třídy C25/30 do ztraceného bednění z trapézových plechů, její celková tloušťka je 100 mm. Trapézové plechy jsou uvažovány pouze jako ztracené bednění. Deska je vyztužena při spodním povrchu profilem R8, R10 nebo R12 v každé vlně (viz S-180/14, Rekonstrukce budov, Riesa strana: 3

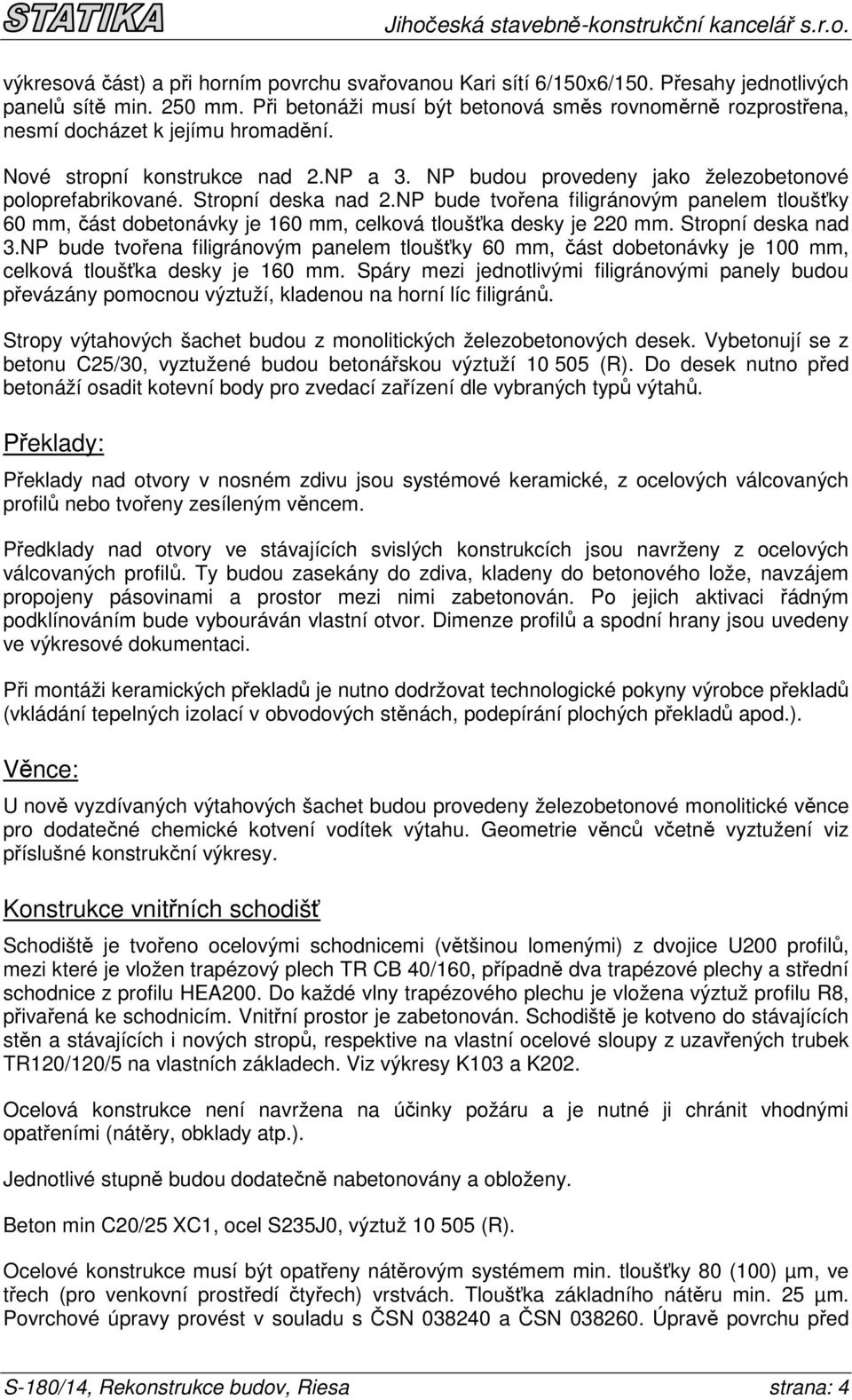

5 výkresová část) a při horním povrchu svařovanou Kari sítí 6/150x6/150. Přesahy jednotlivých panelů sítě min. 250 mm. Při betonáži musí být betonová směs rovnoměrně rozprostřena, nesmí docházet k jejímu hromadění. Nové stropní konstrukce nad 2.NP a 3. NP budou provedeny jako železobetonové poloprefabrikované. Stropní deska nad 2.NP bude tvořena filigránovým panelem tloušťky 60 mm, část dobetonávky je 160 mm, celková tloušťka desky je 220 mm. Stropní deska nad 3.NP bude tvořena filigránovým panelem tloušťky 60 mm, část dobetonávky je 100 mm, celková tloušťka desky je 160 mm. Spáry mezi jednotlivými filigránovými panely budou převázány pomocnou výztuží, kladenou na horní líc filigránů. Stropy výtahových šachet budou z monolitických železobetonových desek. Vybetonují se z betonu C25/30, vyztužené budou betonářskou výztuží (R). Do desek nutno před betonáží osadit kotevní body pro zvedací zařízení dle vybraných typů výtahů. Překlady: Překlady nad otvory v nosném zdivu jsou systémové keramické, z ocelových válcovaných profilů nebo tvořeny zesíleným věncem. Předklady nad otvory ve stávajících svislých konstrukcích jsou navrženy z ocelových válcovaných profilů. Ty budou zasekány do zdiva, kladeny do betonového lože, navzájem propojeny pásovinami a prostor mezi nimi zabetonován. Po jejich aktivaci řádným podklínováním bude vybouráván vlastní otvor. Dimenze profilů a spodní hrany jsou uvedeny ve výkresové dokumentaci. Při montáži keramických překladů je nutno dodržovat technologické pokyny výrobce překladů (vkládání tepelných izolací v obvodových stěnách, podepírání plochých překladů apod.). Věnce: U nově vyzdívaných výtahových šachet budou provedeny železobetonové monolitické věnce pro dodatečné chemické kotvení vodítek výtahu. Geometrie věnců včetně vyztužení viz příslušné konstrukční výkresy. Konstrukce vnitřních schodišť Schodiště je tvořeno ocelovými schodnicemi (většinou lomenými) z dvojice U200 profilů, mezi které je vložen trapézový plech TR CB 40/160, případně dva trapézové plechy a střední schodnice z profilu HEA200. Do každé vlny trapézového plechu je vložena výztuž profilu R8, přivařená ke schodnicím. Vnitřní prostor je zabetonován. Schodiště je kotveno do stávajících stěn a stávajících i nových stropů, respektive na vlastní ocelové sloupy z uzavřených trubek TR120/120/5 na vlastních základech. Viz výkresy K103 a K202. Ocelová konstrukce není navržena na účinky požáru a je nutné ji chránit vhodnými opatřeními (nátěry, obklady atp.). Jednotlivé stupně budou dodatečně nabetonovány a obloženy. Beton min C20/25 XC1, ocel S235J0, výztuž (R). Ocelové konstrukce musí být opatřeny nátěrovým systémem min. tloušťky 80 (100) µm, ve třech (pro venkovní prostředí čtyřech) vrstvách. Tloušťka základního nátěru min. 25 µm. Povrchové úpravy provést v souladu s ČSN a ČSN Úpravě povrchu před S-180/14, Rekonstrukce budov, Riesa strana: 4

6 nátěrem věnovat dostatečnou péči. Poškozené části nátěru opravit po dokončení montáže. Části určené k zabetonování nenatírat. Vnější ocelové lávky Pro překonání změny terénu u vstupů do jednotlivých bytů jsou před objektem navrženy dvě ocelové lávky, jejichž nosná konstrukce je tvořena hlavními nosnými profily U180 ztuženými profily IPE140. Konstrukce je uložena na vlastní základové konstrukce a kotvena k železobetonovému věnci v úrovni stropu pomocí chemických kotev (HILTI HIT-HY 200A + HIT-V(8.8) M16 do hloubky 140 mm). Viz výkresy K0111 a K0112. Ocelová konstrukce není navržena na účinky požáru. Ocel S235J2. Všechny prvky ocelové konstrukce budou před montáží žárově zinkovány min. 120 µm (uzavřené profily musí být před zinkováním v nenamáhaných místech navrtány, aby nedošlo vlivem teplotních změn k jejich roztržení či přímo k výbuchu). Spoje jednotlivých dílů jsou šroubované. Všechny šrouby, matice a podložky budou chráněny galvanicky, zinkochromátováním či kadmiováním + chromátováním. Ocelová konstrukce balkonů V nezastřešeném atriu objektu se nachází ocelová konstrukce balkonů. Nosnou konstrukci desky tvoří nabetonávka trapézového plechu s Kari sítí 6/150x6/150 při horním okraji, jež je v mírném spádu. V každé vlně trapézového plechu TR CB 40/160 je umístěna výztuž R8. Trapézový plech bude přistřelen v každé druhé vlně ke stropnicím profilu IPE120 a průvlakům profilu U180 respektive svařenci 2xU180. Viz výkres K405. Stropnice a průvlaky jsou chemicky kotveny (uvažováno pro IPE120 HILTI HIT-HY 200A + HIT-V(8.8) M16 do hloubky 140 mm; pro U180 HILTI HIT-HY 200A + HIT-V(8.8) M16 do hloubky 160 mm; pro svařenec 2xU180 HILTI HIT-HY 200A + HIT-V(8.8) M20 do hloubky 180 mm) do stropních konstrukcí a připojeny k sloupům ze čtvercových trubek TR100/100/5 respektive TR100/100/4, které jsou kloubově uloženy na vlastních základových patkách. Na balkony 1. nadzemního patra navazuje vnější schodiště. Ocelová konstrukce není navržena na účinky požáru a je nutné ji chránit vhodnými opatřeními (nátěry, obklady atp.) Ocel S235J2. Všechny prvky ocelové konstrukce budou před montáží žárově zinkovány min. 120 µm (uzavřené profily musí být před zinkováním v nenamáhaných místech navrtány, aby nedošlo vlivem teplotních změn k jejich roztržení či přímo k výbuchu). Spoje jednotlivých dílů jsou šroubované. Všechny šrouby, matice a podložky budou chráněny galvanicky, zinkochromátováním či kadmiováním + chromátováním. Vnější ocelové schodiště Jedná se o ocelové schodnicové schodiště spojující terén atria a balkony 1. nadzemního podlaží. Lomené schodnice z profilu U200 jsou uloženy na vlastní základ, vlastní ocelové sloupky ze čtvercových trubek TR100/100/4 spojených další čtvercovou trubkou TR100/100/4 v rám (také na vlastní nové základové patce) a připojeny ke konstrukci S-180/14, Rekonstrukce budov, Riesa strana: 5

7 balkonů. Stupně jsou tvořeny výrobky schodišťových stupňů (Lichtgitter BN-O 300/50/2 délky 1450 mm), které jsou uloženy na nosných nerovnoramenných profilech L75/50/7 připojení stupňů je uvažováno shora připravenými otvory. Viz výkres K406. Ocelová konstrukce není navržena na účinky požáru. Ocel S235J2. Všechny prvky ocelové konstrukce budou před montáží žárově zinkovány min. 120 µm (uzavřené profily musí být před zinkováním v nenamáhaných místech navrtány, aby nedošlo vlivem teplotních změn k jejich roztržení či přímo k výbuchu). Spoje jednotlivých dílů jsou šroubované. Všechny šrouby, matice a podložky budou chráněny galvanicky, zinkochromátováním či kadmiováním + chromátováním. Navržené výrobky, materiály a hlavní konstrukční prvky Základy: základové patky a pasy z prostého betonu třídy min. C16/20 železobetonové základové patky z betonu třídy min. C25/30 Svislé nosné konstrukce: keramické zdivo systému Heluz. obvodové pevnosti P10 na maltu MC5, respektive P15 na maltu MC10 vnitřní pevnosti P10 na maltu MC5, respektive P15 na maltu MC10 vnitřní AKU pevnosti P15 na maltu MC10 sloupy ze šalovacích tvárnic a betonu třídy min. C20/35 Vodorovné nosné konstrukce: stropní konstrukce železobetonové monolitické z betonu třídy min. C25/30 železobetonové poloprefabrikované (filigránový panel + nadbetonávka) plechobetonové (železobetonová deska betonovaná na ztracené bednění z trapézového plechu) železobetonové ztužující věnce z betonu třídy min. C20/25 systémové keramické překlady ocelové průvlaky prefabrikované průvlaky z betonu třídy min. C30/37 Výztuž výztuž do betonu měkká B500 ( (R)) Ocel Ocelové konstrukce jsou navrženy z oceli řady S235J0 - válcované profily v interiéru S-180/14, Rekonstrukce budov, Riesa strana: 6

8 S235J2 - válcované profily v exteriéru S320GD - trapézový plech spojovací materiál Pro čelní desky není požadován materiál se zlepšenými vlastnostmi ve směru kolmém k povrchu plechu (Z15, Z25, Z35,...) dle EN Čelní desky musí být vařeny dle zásad tak, aby bylo eliminováno riziko lamelárního poškození připojovaných plechů, viz ČSN EN a EN Vnější konstrukce budou žárově zinkovány provedení podle normy ČSN EN nutno provést konstrukční úpravy jednotlivých dílců dle ČSN EN (odtokové, odvětrávací otvory), aby nedošlo k výbuchu konstrukce. Případné opravy na staveništi je možné provádět pouze v souladu s bodem 6.3 normy ČSN EN Konstrukce nejsou navrženy na účinky požáru. Nutno použít dodatečných požárních opatření (obklad, nástřik apod.). Profily za tepla válcované, kruhové a čtvercové trubky bezešvé dle ČSN EN Dodávka bude s dokumenty kontroly jakosti 2.2 dle ČSN EN Doporučená klasifikace prostředí z hlediska jeho agresivity je min. C2, lépe C3, podle ČSN EN Životnost nátěru vysoká (15 let), event. jinak po dohodě s investorem. Barevnost jednotlivých konstrukcí viz architektonicko-stavební část projektu. Hodnoty užitných, klimatických a dalších zatížení uvažovaných při návrhu nosné konstrukce Viz přehled zatížení, který je součástí statického výpočtu. Klimatická zatížení klimatické zatížení sněhem 0,70 kn/m 2 - pro I. oblast (půdorysně s ohledem na nadmořskou výšku). Užitná zatížení rovnoměrné užitné zatížení - kategorie A (obytné) 1,50 kn/m 2 pro obytné prostory 3,00 kn/m 2 pro balkony a schodiště Návrh zvláštních, neobvyklých konstrukcí, konstrukčních detailů, technologických postupů: Na objektu není použito zvláštních nebo neobvyklých prvků či konstrukcí. S-180/14, Rekonstrukce budov, Riesa strana: 7

9 Stavba je standardního typu a řídí se běžnými předpisy a pokyny výrobců jednotlivých konstrukčních materiálů. Základy Základy u stávajících konstrukcí budou na základě doplňkového průzkumu dle potřeby zesíleny, viz text výše. V místě nových dojezdů výtahových šachet bude provedeno podbetonování podkopaných základových pasů. Základové konstrukce musí být montážně podchyceny, aby nedošlo k jejich poklesu. Betonové konstrukce Konstrukce musí být provedeny v tolerancích požadovanými platnými normami, především ČSN EN Případné dodatečné kotvení výztuže - veškeré dodatečné kotvení výztuže musí být předem odsouhlaseno projektantem prováděcí části dokumentace. Dodatečné kotvení se bude provádět pomocí navrtáváky a vlepené výztuže pomocí tmelu k tomu určenému. Osazování výztuže se řídí technologickými předpisy výrobce. Smršťování a dotvarování betonu - nepříznivé účinky od smršťování betonu budou omezeny vhodným uspořádáním výztuže, například uložením výztuže i v tlačené oblasti stropní desky, vhodnou technologií ukládání betonu (smršťovací pruhy), dodržováním technologické kázně, kvalitním ošetřováním uloženého betonu, vhodným složením betonové směsi a případně použitím betonu, u kterého je dosaženo požadovaných vlastností po devadesáti dnech. Standardně bude použit beton, který dosáhne požadovaných vlastností po 28 dnech od uložení betonové směsi. U desek bude vodorovná výztuž navržena na šířku trhliny od vynucených přetvoření. Technologické podmínky postupu prací, které by mohly ovlivnit stabilitu vlastní konstrukce, případně sousední stavby: Z hlediska prací a jejich postupů se jedná o standardní postup výstavby v rámci rekonstruovaného objektu v pořadí: - obnažení (odlehčení konstrukcí), - případné zesílení základových konstrukcí, - provedení veškerých stavebních úprav ve stávajících podlažích, - ubourání stropní (střešní) konstrukce 2.NP, - provedení nástavby. Během všech fází výstavby musí být zajištěna stabilita budovaných konstrukcí. Během všech prací je nutno dodržovat bezpečnostní předpisy. U betonových monolitických konstrukcí dodržet standardní postupy provádění a technologické přestávky dle požadavků v platných předpisech. S-180/14, Rekonstrukce budov, Riesa strana: 8

10 Železobetonové monolitické konstrukce po sestavení příslušné části bednění je nutno překontrolovat geometrický tvar a funkčnost všech spojů a podpor bednění. Před vložením armatury na povrch bednění přicházející do styku s betonem nanesou odbedňovací prostředky. Při vyztužování bude postupováno podle jednotlivých výkresů výztuže. Pro správné výškové umístění výztuže a krytí betonovou vrstvou se použijí distanční tělíska. Před uložením betonové směsi je nutné zkontrolovat vyhotovení a uložení výztuže, počet a polohu prostupů a drážek v betonové konstrukci a čistotu bednění a výztuže. Při betonáži je nutné dodržet tyto zásady - betonová směs musí být ukládána plynule v souvislých vodorovných vrstvách, jejichž tloušťka je závislá na způsobu hutnění, - při betonáži se musí sledovat úplné vyplnění bednění betonovou směsí (tzn. zamezení vzniku dutin), - při betonáži je nutno průběžně sledovat stav bednění a jeho podpůrné konstrukce, - při zpracování betonové směsi je nutné ve všech částech konstrukce docílit rovnoměrné zhutnění betonové směsi. Po zhotovení betonové konstrukce daného prvku je nutné udržovat beton ve vlhkém stavu až do zatvrdnutí (min. 14 dnů). Bednění může být odstraněno v okamžiku, kdy beton dosáhne normou stanovené pevnosti (cca 28 dní). Zásady pro provádění bouracích a podchycování prací a zpevňovacích konstrukcí či prostupů: Při bourání konstrukce je třeba postupovat se zvýšenou opatrností. Je nutno postupovat shora dolů, od prvků podporovaných k prvkům podporujícím. Dodavatel stavby je povinen dodržovat všechny platné předpisy BOZP. Podchycení stávajících základů - postupným podbetonováním šachovnicovým způsobem s prostřídáním jednotlivých záběrů, - během všech fází výstavby musí být zajištěna stabilita budovaných konstrukcí, - stropní konstrukce v okolí bouraných a upravovaných částí musí být montážně podepřeny. Požadavky na kontrolu zakrývaných konstrukcí: Při provádění železobetonových konstrukcí provést převzetí výztuže před vlastní betonáží. Zakrývané konstrukce musí byt zkontrolovány a převzaty technickým dozorem, o převzetí konstrukci musí byt proveden zápis. Jedna se zejména o: - kontrola a převzetí základové spáry geologem, - kontrola zhutněni terénu pod základovými konstrukcemi a podlahami, - kontrola a převzetí výztuže všech železobetonových monolitických konstrukcí, S-180/14, Rekonstrukce budov, Riesa strana: 9

11 - kontrola všech bedněných prostupů a osazených průchodek před betonáží, - kontrola dodržování technologie betonáže a následného ošetřování betonu po dobu jeho zrání, - kontrola a převzetí styků prefabrikovaných konstrukci, - kontrola a převzetí styků ocelových konstrukci, - kontrola provedení, převzetí a zdokumentování (foto, video) všech nik, drážek a prostupů provedených do zděných konstrukcí, - zdiva před provedením omítek. Pokud není v technické zprávě uvedeno jinak, je nutné při provádění železobetonových konstrukcí dodržovat zejména tyto ČSN a to i doporučené oddíly: ČSN Geometrická přesnost ve výstavbě, Navrhování geometrické přesnosti ČSN Geometrická přesnost ve výstavbě, Přesnost osazení ČSN EN Provádění betonových konstrukcí Provádění vodorovných konstrukcí Při provádění je nutno dodržet předepsané krytí výztuže a konzistenci betonové směsi - max. měkká (VeBe 5 sec.). Stropní desky je možno odbednit po dosažení 70% pevnosti betonu. Stojky musí být ponechány tak, aby nově betonovanou stropní konstrukci vynášely minimálně dva stropy. Při odbedňování musí být ponechány stojky, není možné odbednit celé pole a potom stojky doplnit. Ve stropních konstrukcích 2.NP a 3.NP budou vynechány smršťovací pruhy. Poloha smršťovacích pruhů bude upřesněna s dodavatelem v rámci autorského dozoru a bude zapsána do stavebního deníku, zabetonování pruhů může být po 28 dnech. Pracovní spáry budou též konzultovány s projektantem v rámci autorského dozoru v závislosti na předpokládaném množství zpracovaného betonu a v koordinaci se smršťovacími pruhy. Svislost bednění bude vytyčena geodeticky. Pracovní spáry budou vždy pod a nad stropní konstrukcí. Prvky vkládané do bednění, jako např. akustické vložky nebo kotevní navazující výztužné dílce, jsou vyznačené ve výkresu tvaru. Při ošetřování betonu je nutné postupovat dle ČSN Zvláštní pozornost je třeba věnovat betonáži za případných nízkých nebo vysokých teplot a provést patřičná opatření. Betonová směs a všechny její složky (cement, kamenivo, voda a případné přísady) musí odpovídat v projektu předepsané respektive projektantem určené specifikaci betonu (kvalita, třída + zvláštní požadavky). Po vybetonování základových konstrukcí bude provedeno zaměření vybetonované konstrukce, které bude vyhodnoceno, a protokoly budou předloženy TDI. Půdorysné zaměření bude vztaženo k základním osám a výškově k ± 0. TDI zkontroluje před S-180/14, Rekonstrukce budov, Riesa strana: 10

12 armováním bednění a před betonáží převezme výztuž a provede zápis do stavebního deníku. Tolerance, pokud investor nebude požadovat jinak, jsou dány výše uvedenými předpisy. Povolená tolerance v osazení kotevních armokošů svislých nosných prvků je ± 10 mm Před dosažením 50% požadované pevnosti nadbetonávky není na jejím povrchu dovolen provoz, který by mohl způsobovat poškození nezralého betonu. Podpěrnou konstrukci lze odstranit nejdříve po 3 týdnech, resp. po dosažení 80% konečné požadované pevnosti nadbetonávky. Pevnost nadbetonávky se zjišťuje v souladu s ČSN Specifické požadavky na rozsah a obsah dokumentace pro provádění stavby, případně dokumentace zajišťované jejím zhotovitelem Projektová dokumentace a statický výpočet byly zpracovány na základě projektových podkladů předaných objednatelem (stavební část projektu ve stavu rozpracovanosti, podklady od dalších profesí). Výpočty byly provedeny v souladu s platnými českými normami v oblasti zatížení a navrhování stavebních konstrukcí. Projektová dokumentace pro provedení stavby musí zohledňovat výsledky stavebně technického průzkumu konstrukce, především: - výsledky IGP průzkumu, - stavebně technického průzkumu základů, - zohlednění stavu stávajících prvků konstrukcí. Projektová dokumentace pro provedení stavby nenahrazuje dodavatelskou dokumentaci zhotovitele stavby (výrobní a montážní dokumentaci pro ocelové konstrukce, železobetonové monolitické a prefabrikované konstrukce, prvky speciálního zakládání). Tato dodavatelská dokumentace musí být před započetím stavebních prací (objednáním materiálu) předložena k odsouhlasení investorovi, hlavnímu inženýru projektu a naší kanceláři. Ocelové konstrukce jsou kresleny v souladu s vyhláškou 499/2006 Sb. o dokumentaci staveb. Výkresy nejsou určeny k přímé realizaci, ale slouží jako podklad pro vypracování podrobných výrobních a montážních výkresů (dokumentace zajišťovaná zhotovitelem stavby). Rozdělení konstrukce na montážní dílce řeší výrobní dokumentace dodavatele. Tato dokumentace musí být před započetím výroby (objednáním materiálu) odsouhlasena naší kanceláří, generálním projektantem a investorem. Zhotovitel zajistí výrobní dokumentaci prefabrikovaných konstrukcí. Ta bude před započetím výroby (objednáním materiálu) odsouhlasena naší kanceláří, generálním projektantem a investorem. Protože stavební práce svým charakterem představují rekonstrukci objektu, je stavební firma v souladu vyhláškou č. 309/2006 Sb., o zajištění dalších podmínek bezpečnosti a ochrany S-180/14, Rekonstrukce budov, Riesa strana: 11

13 zdraví při práci, povinna v rámci dodavatelské dokumentace vyhotovit technologický nebo pracovní postup provádění. Ve všech fázích musí být zajištěna bezpečnost pracovníků. Pro zpracování projektu nebyla k disposici kompletní dokumentace skutečného stavu objektu ani nebyl proveden řádný stavebně-technický průzkum. Vzhledem k jeho prostorové náročnosti nejsme schopni přesně určit všechny rozměry konstrukcí. Zhotovitel je tedy povinen před zahájením výroby jednotlivých prvků přeměřit jednotlivé rozměry a teprve následně začít výrobu. Pokud by na stavbě zjištěné rozměry byly v rozporu s našimi předpoklady, je nutno kontaktovat naši kancelář pro přepočet. Při provádění bude postupováno dle platných norem ČSN pro jednotlivé stavební práce. Důraz musí být kladen především na dodržování technických, technologických a jakostních předpisů (svařování ocelových konstrukcí, zpracování betonové směsi, ošetřování betonu, doba odstranění bednění od betonáže, doba zatížení železobetonových konstrukcí od betonáže, extrémní teploty a nadměrná vlhkost, atd.). Při provádění musí být stavební činnost koordinována s projekty ostatních profesí (VZT, EI, ZI, ÚT). Pokud prostupy a drážky zasahují do nosných konstrukcí, je nutná konzultace pro případné zesílení nebo úpravy nosných prvků. Veškeré stavební práce je nutné provést podle příslušných ČSN, technologických pravidel dodavatelů a v souladu s vyhláškou č. 309/2006 Sb. a novely č. 362/ 2005 Sb. a novely č. 591/2006 Sb. O bezpečnosti práce a technických zařízeních při stavebních pracích. Pro stavbu budou použity stavební materiály a výrobky, které jsou certifikovány v rámci prohlášení o shodě. Stavba je navržena v souladu s podmínkami hygienických norem a předpisů, stavebního zákona a prováděcích vyhlášek. Veškeré konstrukce, výrobky a prvky musí být provedeny a dodány v souladu s ČSN, ČSN EN a platnými právními předpisy v ČR a EU a požadavky klienta. Pokud se vyskytnou nějaké nesrovnalosti v projektové dokumentaci nebo v dokumentech poskytnutých generálním projektantem, musí o tom dodavatel neprodleně informovat investora a generálního projektanta. Veškeré nejasnosti musí být ze strany dodavatele řešeny s dostatečným předstihem tak, aby generální projektant mohl poskytnout kvalifikovanou odpověď. Seznam použitých podkladů, ČSN, technických předpisů, odborné literatury, software: Podklady P.1 Stavební část projektu předaná generálním projektantem P.2 Stavebně technický průzkum objektu - částečný P.3 Technická jednání Normy N.1 ČSN EN 1990 Zásady navrhování konstrukcí S-180/14, Rekonstrukce budov, Riesa strana: 12

14 N.2 ČSN EN Zatížení konstrukcí objem. tíhy, vlastní tíha a užitná zatížení N.3 ČSN EN Zatížení konstrukcí zatížení sněhem N.4 ČSN EN Zatížení konstrukcí zatížení větrem N.5 ČSN EN 1992 Navrhování betonových konstrukcí N.6 ČSN EN 1993 Navrhování ocelových konstrukcí N.7 ČSN EN 1996 Navrhování zděných konstrukcí N.8 ČSN EN 1997 Navrhování geotechnických konstrukcí N.9 ČSN EN Hodnocení existujících konstrukcí N.10 ČSN EN 1536 Provádění speciálních geotechnických prací vrtané piloty N.11 ČSN EN Beton část 1: Specifikace, vlastnosti, výroba a shoda N.12 ČSN EN Provádění ocelových konstrukcí a hliníkových konstrukcí Literatura L.1 TP 51, Statické tabulky, J. Hořejší J. Šafka, SNTL 1987, L.2 Katalog výrobků Porotherm a podklad pro navrhování L.3 Katalog výrobků HILTI a podklad pro navrhování Grafické, kancelářské a výpočetní programy P.1 Microsoft Word, Office 2007, Microsoft P.2 Microsoft Excel, Office 2007, Microsoft P.3 AutoCAD r. 2013, AutoDesk P.4 Cadkon RCD, vyztužování žlb. prvků, AB Studio s.r.o., Praha P.5 SCIA Engineer D statika, SCIA CZ s.r.o. P.6 SCIA Engineer modul posudek ocelových prutů P.7 FIN EC Betonový výsek posudek symetrického žlb. průřezu, Fine s.r.o., Praha P.8 FIN EC - Beton 3D posudek obecného železobetonového průřezu, Fine s.r.o., Praha P.9 FIN EC Zdivo posudek zděných konstrukcí, Fine s.r.o., Praha S-180/14, Rekonstrukce budov, Riesa strana: 13
