1 SBĚRNICOVÝ ŘÍDICÍ SYSTÉ SOFY IB Technická specifikace

2 1. Úvod Řídicí sysém SOFY IB je určen pro ovládání nejrůznějších zařízení sínicí echniky s moorickým pohonem roley, markýzy, žaluzie, screeny,... Rozsah použií sahá od byů, rodinných domů až po velké komerční objeky. Ovládaná zařízení lze děli do skupin a vyvoři ak členění odpovídající účelu a využií řešeného objeku. Řídicí sysém SOFY IB je založen na principu propojení jednolivých řídicích jednoek v sysému pomocí kabelového propojení. Zároveň jsou sanoveny paramery, keré definují jednolivé povely v řídicím sysému. Tako vyvořené komunikační prosředí se nazývá sběrnice SOFY IB. Sběrnice SOFY IB slouží k přenosu ovládacích povelů od povelových jednoek (cenrální lačíka, spínací hodiny, sluneční auomaika ad.) do řídicích jednoek moorů, keré jsou obvykle umísěny v blízkosi ovládaného zařízení a řídí jednolivé moory. Řídicí jednoky mooru dále umožňují lokální ovládání připojeného mooru. Ovládací lačíka jsou buď přímo součásí řídicí jednoky, nebo lze připoji lačíko exerní (viz Přehled prvků sysému SOFY IB). 2

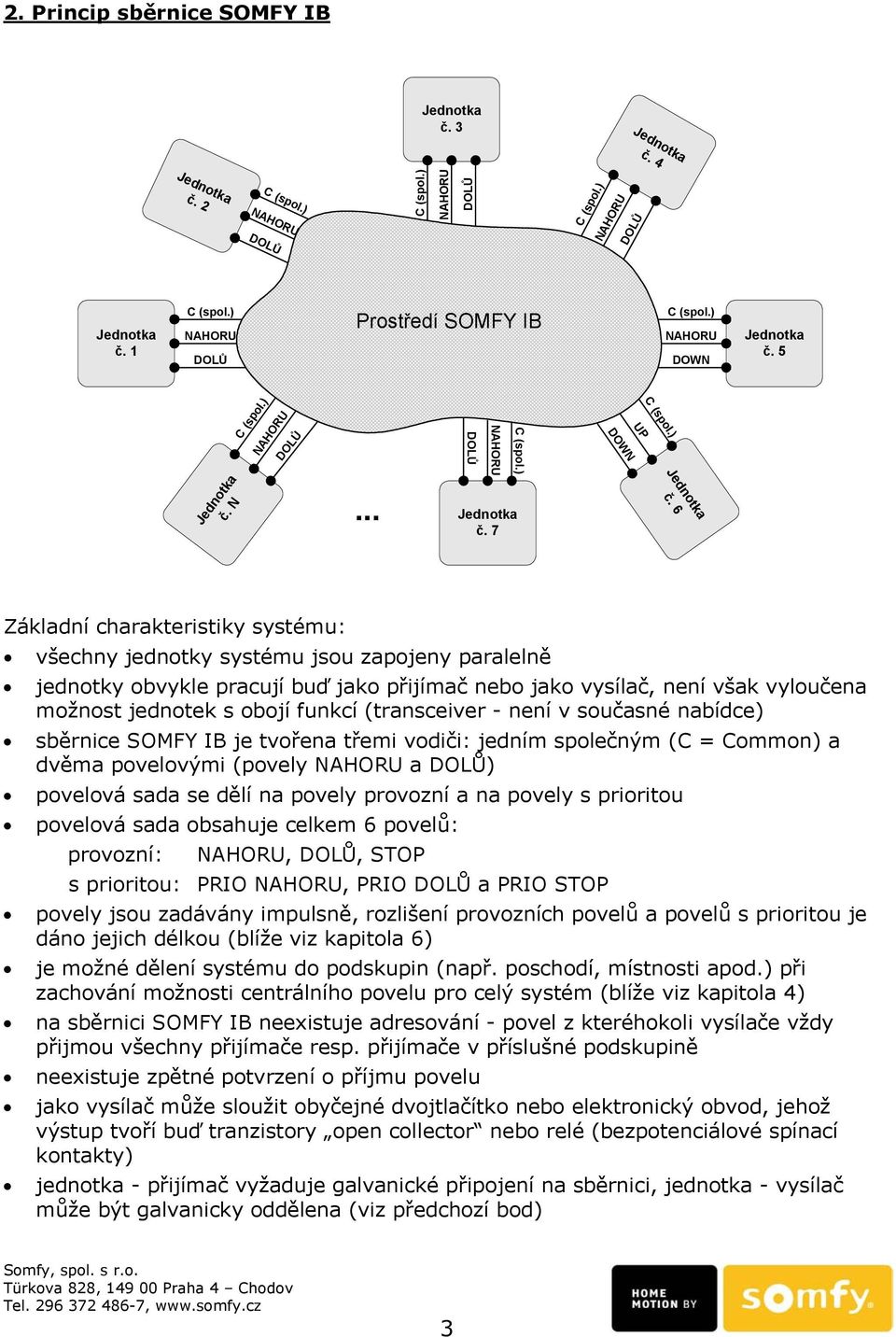

3 2. Princip sběrnice SOFY IB č. 3 č. 2 č. 4 č. 1 Prosředí SOFY IB DOWN č. 5 č. N... č. 7 DOWN UP č. 6 Základní charakerisiky sysému: všechny jednoky sysému jsou zapojeny paralelně jednoky obvykle pracují buď jako přijímač nebo jako vysílač, není však vyloučena možnos jednoek s obojí funkcí (ransceiver - není v současné nabídce) sběrnice SOFY IB je vořena řemi vodiči: jedním společným (C = Common) a dvěma povelovými (povely a ) povelová sada se dělí na povely provozní a na povely s prioriou povelová sada obsahuje celkem 6 povelů: provozní:,, STOP s prioriou: PRIO, PRIO a PRIO STOP povely jsou zadávány impulsně, rozlišení provozních povelů a povelů s prioriou je dáno jejich délkou (blíže viz kapiola 6) je možné dělení sysému do podskupin (např. poschodí, mísnosi apod.) při zachování možnosi cenrálního povelu pro celý sysém (blíže viz kapiola 4) na sběrnici SOFY IB neexisuje adresování - povel z keréhokoli vysílače vždy přijmou všechny přijímače resp. přijímače v příslušné podskupině neexisuje zpěné povrzení o příjmu povelu jako vysílač může slouži obyčejné dvojlačíko nebo elekronický obvod, jehož výsup voří buď ranzisory open collecor nebo relé (bezpoenciálové spínací konaky) jednoka - přijímač vyžaduje galvanické připojení na sběrnici, jednoka - vysílač může bý galvanicky oddělena (viz předchozí bod) 3

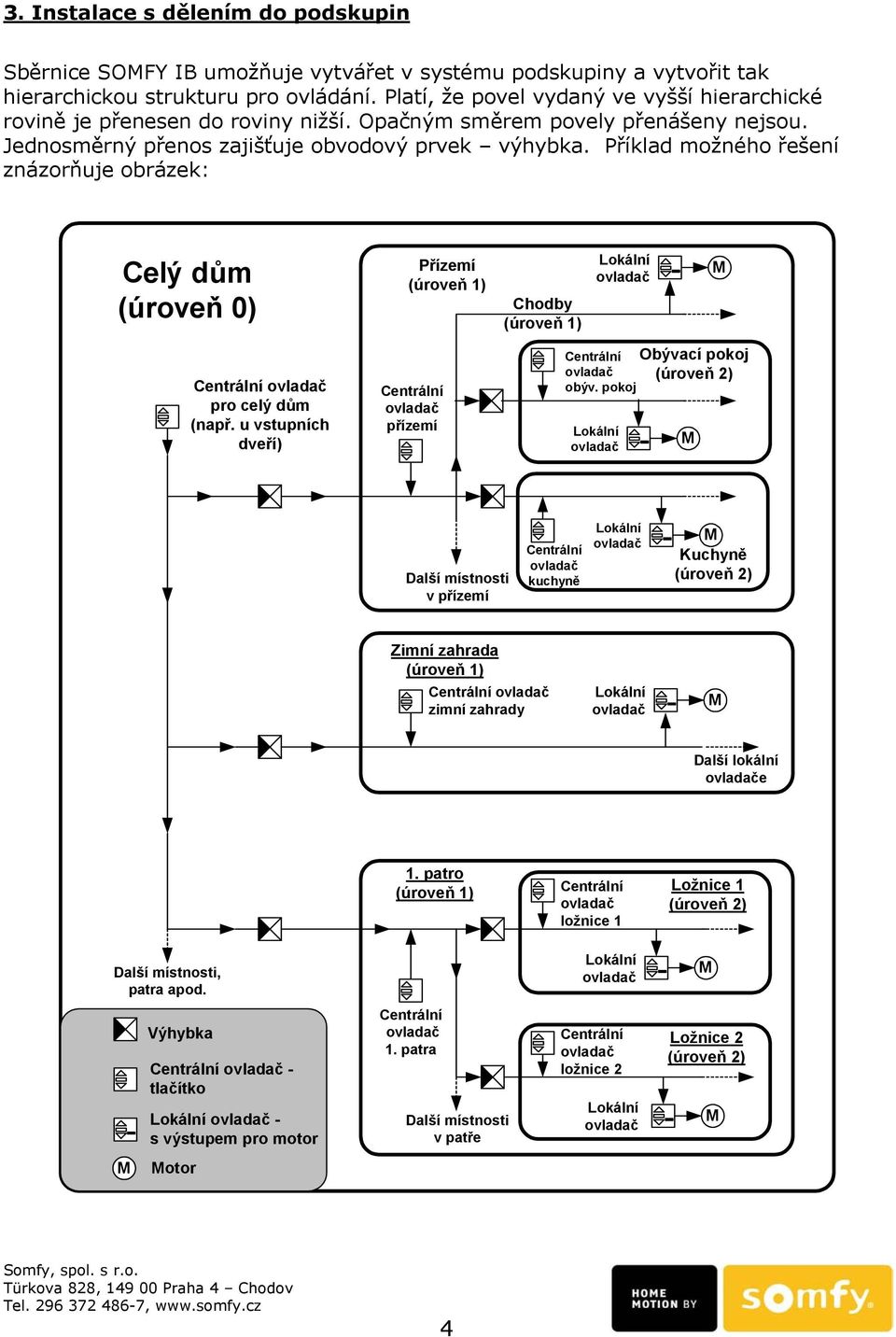

4 3. Insalace s dělením do podskupin Sběrnice SOFY IB umožňuje vyváře v sysému podskupiny a vyvoři ak hierarchickou srukuru pro ovládání. Plaí, že povel vydaný ve vyšší hierarchické rovině je přenesen do roviny nižší. Opačným směrem povely přenášeny nejsou. Jednosměrný přenos zajišťuje obvodový prvek výhybka. Příklad možného řešení znázorňuje obrázek: Celý dům (úroveň 0) Cenrální pro celý dům (např. u vsupních dveří) Přízemí (úroveň 1) Cenrální přízemí Chodby (úroveň 1) Cenrální Obývací pokoj (úroveň 2) obýv. pokoj Další mísnosi v přízemí Cenrální kuchyně Kuchyně (úroveň 2) Zimní zahrada (úroveň 1) Cenrální zimní zahrady Další lokální e 1. paro (úroveň 1) Cenrální ložnice 1 Ložnice 1 (úroveň 2) Další mísnosi, para apod. Výhybka Cenrální - lačíko - s výsupem pro moor Cenrální 1. para Další mísnosi v paře Cenrální ložnice 2 Ložnice 2 (úroveň 2) oor 4

5 V rámci ovládání celého objeku je ak možné odděli ovládání např. jednolivých fasád nebo podlaží nebo mísnosí ad. Sysém SOFY IB dovoluje vyvoři nejvýše dvě úrovně podskupin, jak je znázorněno na obrázku výše. 4. Požadavky na insalaci celková délka sběrnice se všemi odbočkami apod. max m sběrnice pracuje s bezpečným napěím (SELV) dle EN pro realizaci sběrnice lze použí libovolný slaboproudý (sdělovací) kabel pro délku sběrnice max. 100m lze použí nesíněný kabel, pro věší délky pak síněný, sínění se však nezapojuje sběrnice nesmí bý vedena v ěsném souběhu se silovým vedením je nuné dodrže příslušné normy a předpisy celkový poče připojených jednoek N je závislý na délce sběrnice L a průřezu použiého kabelu P viz graf: N P = 1.5 mm 2 (Ø = 1,4 mm) P = 0,5 mm 2 (Ø = 0,8 mm) P = 0.28 mm 2 (Ø = 0.6 mm) L/m celkový poče připojených jednoek N je dále závislý na využié úrovni podskupin: aximální poče jednoek L 1000m bez podskupin (žádná výhybka) (průřez kabelu 0,5 mm 2 ) L 1000m 1 úroveň podskupin L 1000m 2 úrovně podskupin opologie sběrnice sromová bez zvlášních omezení, sběrnici lze libovolně věvi, nesmí však voři smyčky 5

6 5. Povelová sada sběrnice SOFY IB Povelová sada rozlišuje povely provozní a povely s prioriou a obsahuje celkem 6 povelů: provozní:,, STOP s prioriou: PRIO, PRIO a PRIO STOP Povel je zadán spojením společného vodiče sběrnice (C, +) s příslušným povelovým vodičem ( = UP =, = DOWN = ). Povel STOP je zadáván jako současně zadané povely a. Provozní povely jsou povely zadávané manuálně nebo auomaické povely vydávané např. sluneční nebo časovou auomaikou. Povely s prioriou jsou povely, keré obvykle slouží k ochraně ovládaných zařízení nebo k jejich přednosnímu nasavení do jedné z koncových poloh. Takovým povelem je například povel od věrné auomaiky. Rozdíl mezi povely provozními a povely s prioriou je v reakci řídicí jednoky pohonu: Pokud je řídicí jednoka mooru vybavena vypínačem auomaiky (0 - auo), je při nasavení přepínače do polohy 0 (= auomaika vypnua) provozní povel ignorován. Povel s prioriou je však i v omo případě vykonán. Pokud je přepínač řídicí jednoky nasaven do polohy auo (auomaika zapnua), reaguje jednoka jak na provozní povely, ak na povely s prioriou. Po celou dobu rvání povelu s prioriou je ovládání řídicí jednoky pohonu zablokováno jak lokální, ak po sběrnici. Připojené zařízení najede do určené polohy a servá v ní po celou dobu povelu s prioriou. Provozní povely a povely s prioriou jsou vzájemně odlišeny délkou. Zároveň je sanovena minimální délka povelu, kerá je pořebná k omu, aby jej každá řídicí jednoka mooru spolehlivě zaregisrovala a vykonala. Popis Symbol Hodnoa Poznámka inimální délka impulsu provozního povelu 0.1s Impulsy širší než jsou vždy rozpoznány. Kraší impulsy nebo výpadky signálu (drop-ouy) jsou vždy polačeny. Doporučená délka impulsu provozního povelu T OPT 0,5s inimální délka impulsu povelu s prioriou (PRIO) Sřída signálu 50Hz resp. 60Hz pro plné polačení aximální přípusný rozdíl časování (sklonu) náběžných hran pro povel STOP T PRIO 1s Impulsy delší než T PRIO jsou vždy inerpreovány jako povel s prioriou (PRIO) 50% Obdélníkový signál 50Hz nebo 60Hz nikdy není považován za planý signál T SKEW 0.4s Náběžné/sesupné hrany povelu STOP se mohou liši nejvýše o hodnou T SKEW, aniž by byly inerpreovány jako samosané povely nebo. POZNÁKA: Povelu s prioriou lze výhodně využí např. v siuaci, kdy uživael opouší dům a chce sáhnou všechny roley v celém domě, ale neví, zda by někeré řídicí jednoky mooru 6

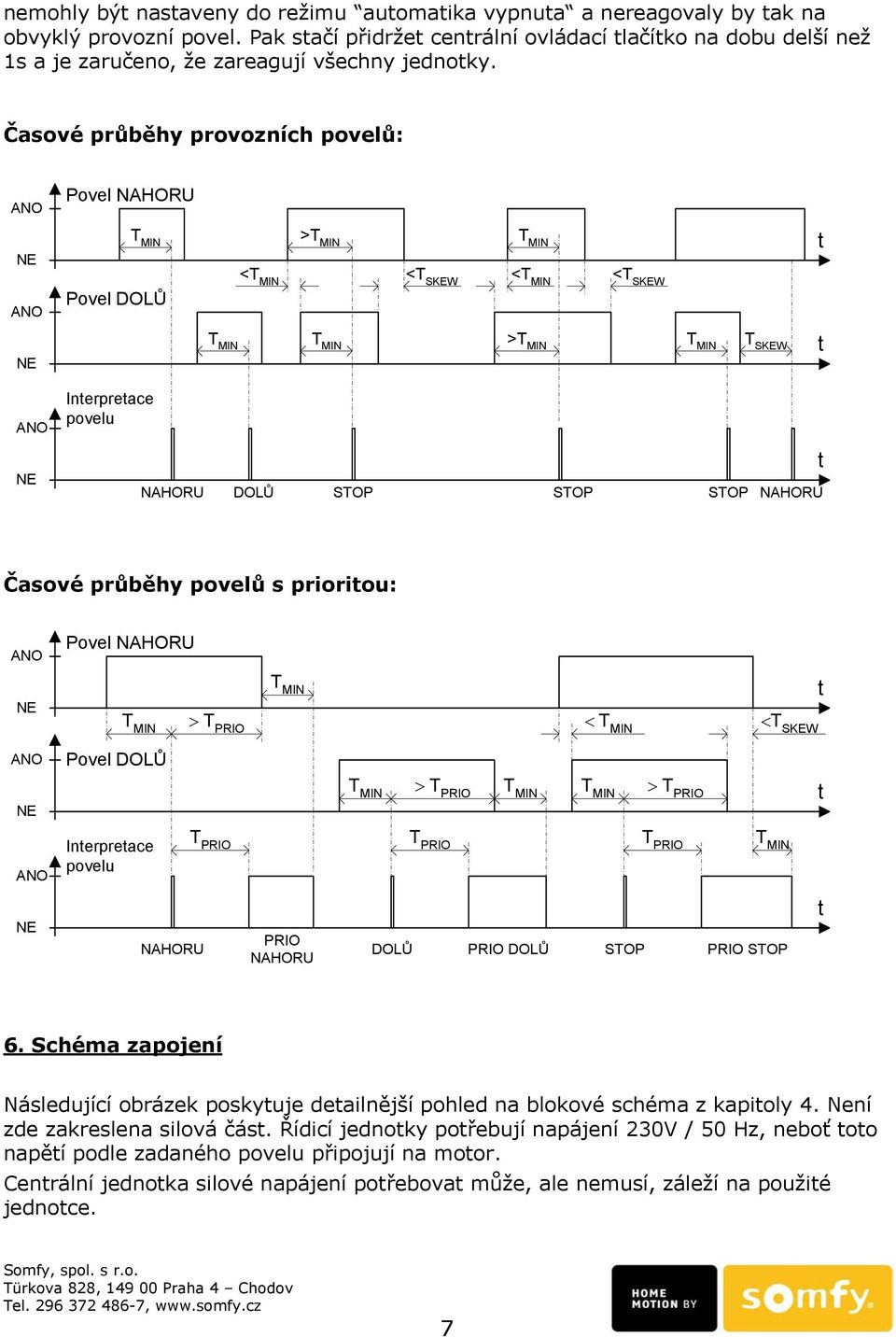

7 nemohly bý nasaveny do režimu auomaika vypnua a nereagovaly by ak na obvyklý provozní povel. Pak sačí přidrže cenrální ovládací lačíko na dobu delší než 1s a je zaručeno, že zareagují všechny jednoky. Časové průběhy provozních povelů: Povel > Povel < <T SKEW < <T SKEW > T SKEW Inerpreace povelu STOP STOP STOP Časové průběhy povelů s prioriou: Povel > T PRIO < <T SKEW Povel > T PRIO > T PRIO Inerpreace povelu T PRIO T PRIO T PRIO PRIO PRIO STOP PRIO STOP 6. Schéma zapojení Následující obrázek poskyuje deailnější pohled na blokové schéma z kapioly 4. Není zde zakreslena silová čás. Řídicí jednoky pořebují napájení 230V / 50 Hz, neboť oo napěí podle zadaného povelu připojují na moor. Cenrální jednoka silové napájení pořebova může, ale nemusí, záleží na použié jednoce. 7

8 CENTRÁLNÍ OVLADAČ Řídicí jednoka SOLIRIS IB, CHRONIS IB, THERIS IB nebo spínač CENTRALIS IB nebo bezpoenciálové konaky Poče řídicích jednoek pohonu: max. 420 Celková délka vedení: max m Topografie: sromová (bez smyček) Kabel: 0,8 mm 2 síněný Napěí sběrnice: max. 18V PRINCIP SBĚRNICOVÉHO ŘÍZENÍ SOFY IB oddělovací diody zóny (čás výhybky SOFY BDX12 nebo univ. dioda, dopor. 1N4007) OVLADAČ ZÓNY 2 Cenralis IB k další zóně ZÓNA 1 (pouze cenrální a lokální ovládání) ZÓNA 2 (cenrální, zónové a lokální ovládání) ŘÍDICÍ JEDNOTKA POHONU Cenralis UNO IB, CD 1X1 ap. ŘÍDICÍ JEDNOTKA POHONU Cenralis UNO IB, CD 1X1 ap. = = * ) * ) ŘÍDICÍ JEDNOTKA POHONU Cenralis UNO IB, CD 1X1 ap. ŘÍDICÍ JEDNOTKA POHONU Cenralis UNO IB, CD 1X1 ap. = = * ) * ) * ) je buď součásí řídicí jednoky (např. Cenralis Uno IB) nebo je exerní (např. CD 1x1) 8

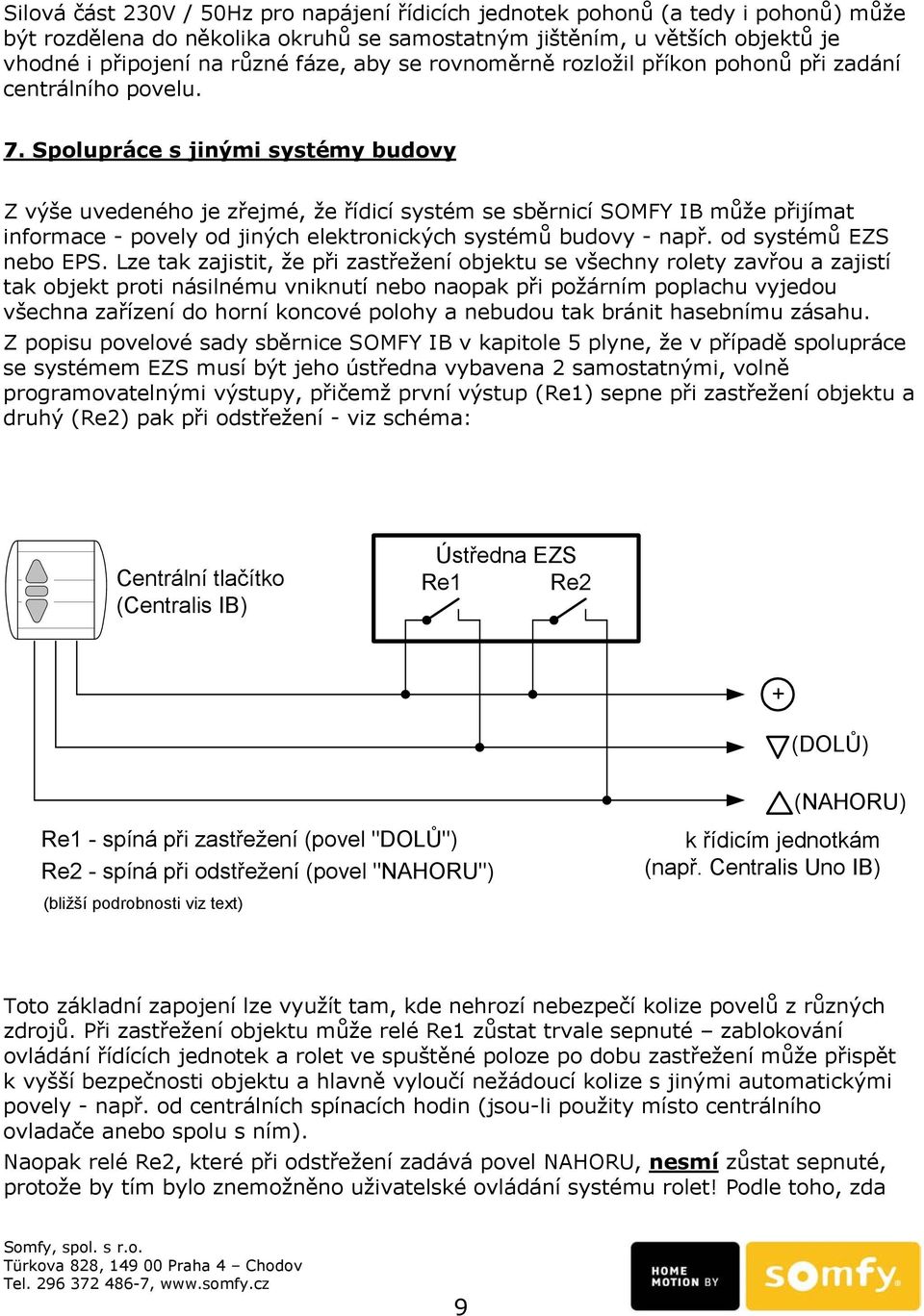

9 Silová čás 230V / 50Hz pro napájení řídicích jednoek pohonů (a edy i pohonů) může bý rozdělena do několika okruhů se samosaným jišěním, u věších objeků je vhodné i připojení na různé fáze, aby se rovnoměrně rozložil příkon pohonů při zadání cenrálního povelu. 7. Spolupráce s jinými sysémy budovy Z výše uvedeného je zřejmé, že řídicí sysém se sběrnicí SOFY IB může přijíma informace - povely od jiných elekronických sysémů budovy - např. od sysémů EZS nebo EPS. Lze ak zajisi, že při zasřežení objeku se všechny roley zavřou a zajisí ak objek proi násilnému vniknuí nebo naopak při požárním poplachu vyjedou všechna zařízení do horní koncové polohy a nebudou ak bráni hasebnímu zásahu. Z popisu povelové sady sběrnice SOFY IB v kapiole 5 plyne, že v případě spolupráce se sysémem EZS musí bý jeho úsředna vybavena 2 samosanými, volně programovaelnými výsupy, přičemž první výsup (Re1) sepne při zasřežení objeku a druhý (Re2) pak při odsřežení - viz schéma: Cenrální lačíko (Cenralis IB) Úsředna EZS Re1 Re2 + () () Re1 - spíná při zasřežení (povel "") Re2 - spíná při odsřežení (povel "") (bližší podrobnosi viz ex) k řídicím jednokám (např. Cenralis Uno IB) Too základní zapojení lze využí am, kde nehrozí nebezpečí kolize povelů z různých zdrojů. Při zasřežení objeku může relé Re1 zůsa rvale sepnué zablokování ovládání řídících jednoek a role ve spušěné poloze po dobu zasřežení může přispě k vyšší bezpečnosi objeku a hlavně vyloučí nežádoucí kolize s jinými auomaickými povely - např. od cenrálních spínacích hodin (jsou-li použiy míso cenrálního e anebo spolu s ním). Naopak relé Re2, keré při odsřežení zadává povel, nesmí zůsa sepnué, proože by ím bylo znemožněno uživaelské ovládání sysému role! Podle oho, zda 9

10 mají na eno povel zareagova všechny řídicí jednoky nebo jen y, keré mají zapnu příjem cenrálních povelů, je řeba zvoli dobu sepnuí Re2 - viz kapiola 5. Vždy je však nuné dbá na o, aby relé Re1 pro zasřežení rozepnulo dříve, než sepne relé pro odsřežení Re2, případně - pokud o není možné - aby Re2 zůsalo sepnué pořebnou minimální dobu po rozepnuí konaku relé Re1. Při využií ěcho možnosí je však nuné velmi pečlivě uváži všechny možné vzájemné inerakce povelů z různých zdrojů s ohledem na vlasnosi povelové sady sběrnice. Kolize by mohla nasa např. při současném připojení sysémů EZS a EPS, kdy by sysém EZS držel roley spušěné a povel od EPS by při zapojení podle předchozího schémau nevyvolal žádnou reakci. Povel od sysému EZS je proo nuné odpoji, pak bude účinný povel od sysému EPS (pokud již není ao vazba vyvořena přímo mezi sysémy EZS a EPS): Cenrální lačíko (Cenralis IB) Úsředna EZS Re1 Re2 Úsředna EPS Re3 + () () k řídicím jednokám (např. Cenralis Uno IB) Re1 - sepnuo po dobu zasřežení (povel "") Re2 - sepne při odsřežení (povel "") Re3 - sepne po dobu požárního poplachu (povel "") (bližší podrobnosi viz ex) Pro opačný případ, kdy by byl požadován přenos informace z řídicího sysému SOFY IB do jiného sysému budovy, by bylo nuné navrhnou a vyrobi speciální jednoúčelový inerface, kerý by vyhovoval podrobným specifikacím sběrnice, zejména s ohledem na případné úbyky napěí na vedení. Pokud by bylo nuné podobný požadavek řeši, konakuje prosím 10
