1 Výrobní kontroly, FAT, doprava a montáž PST Hradec u Kadan Ji í Velek, EPS,a.s.,

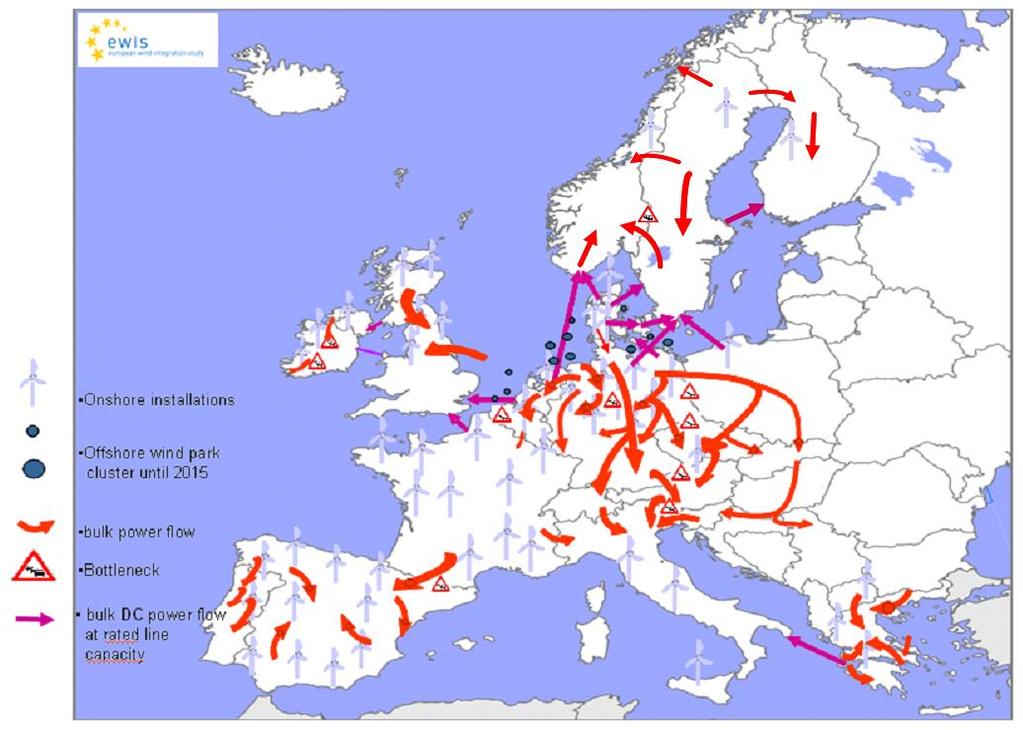

2 European Wind Integration Study (EWIS)

3 PST v Hradci u Kadan 420kV, 1700MVA

4 Základní pravidla i u u i

5 Princip PST Fázový posuv sekundárního nap tí v i primárnímu nap tí ídí pr tok inného výkonu transformátorem PST

6 Princip, technické provedení NEP ÍMÝ (dvoujádrový) PST - velké výkony Asymetrický malé úhly Symetrický velké úhly To je náš p ípad

7 2 PST: 420/420kV, 1700MVA (2II850MVA, každý stroj budicí a sériová jednotka (8 nádob) Dodavatel: TAMINI Trasformatori s.r.l., Legnano, Itálie.

8

9 Po podepsání smlouvy na dodávku PST s TAMINI byl ipraven p edb žný technický návrh (design) PST (TAMINI) DESIGN REVIEW detailní projednání návrhu a konstrukce stroje Porozum ní specifikaci vyjasn ní detail správné pochopení Projednání mechanického, elektrického a tepelného návrhu PST Kontrola odolnosti proti p ep tím (LI 1425kV) a zkrat m (63kA) Dohoda a obsahu a zp sobu provedení zkoušek Dohodnuty inspekce a meziopera ní kontroly

10 Smysl a p ínosy Design Review Design Review je ve sv b žn používaný postup (ISO 9001 ukládá tzv. verifikaci a validaci návrhu ) Vyplývající efekty: dokonalé porozum ní mezi požadavky zákazníka a praxí dodavatele, edukativní hodnota jak pro zákazníka, tak pro dodavatele. Obvykle se využívá nezávislý znalec, který má letité zkušenosti s návrhem a konstrukcí transformátor. kdy vede k ke vzrušeným vým nám názor, ale vždycky má významnou p idanou hodnotu. Po schválení designu EPS uvoln ní do výroby, meziopera ní kontroly

11 Meziopera ní kontroly 1) Jednotlivá vinutí Izolace Mezery mezi závity (spacery) Kanály ODAF Vyvedení odbo ek Dílenské provedení (ne istoty, límce.) 2) Sestavené cívky p ed navle ením na jádro Neporušenost izolace Vývody Soust ednost a distan ní vložky Dílenské provedení úkapy lepidla, p eklady papír, ne istoty 3) Aktivní ást p ed vložením do nádoby Jádro Vývody z vinutí Rozd lova e oleje Protikorónové kryty Uvedení neživých ástí na spol. potenciál

12

13

14

15

16

17

18

19

20 > 250 protokol na 1 PST

21 Zkoušky sestaveného PST (propojené jednotky) 1. den: První vzorky oleje pro DGA (TP 23) evod a fázový posuv (TP 4) ení odpor vinutí (TP 3) Ztráty a impedance (TP5) Hluk p i zatížení samotného transformátoru, p ipo tení hluku chlazení Zkouška funkce p epína e odbo ek 2. den: Zkouška atmosférickým impulzem (TP 11) Zkouška spínacím impulzem (TP12) Druhé vzorky oleje pro DGA bez furan (TP23) Zkouška p iloženým nap tím (TP 10) 3. den: ení kapacit a tan D (TP ) Izola ní odpory p i okolní teplot (TP17) Izolace jádra a stahovací konstrukce (TP21) ení proudu naprázdno p i 420V a jmen, frekvenci (TP 7) Ztráty naprázdno a proud naprázdno (TP6) Úrove hluku naprázdno (TP14.1) 4. den: Krátkodobý test indukovaným nap tím v. ást. výboj (TP 9) Dlouhodobý test indukovaným nap tím v. ást. výboj (TP 8.1) etí vzorky oleje pro DGA (TP 23) Další zkoušky (funk ní) (TP 23) SFRA (TP 22)

22 Zkoušky sériové jednotky PST 1. den První vzorek oleje (TP23) Dlouhodobá zkouška indukovaným nap tím s m ením.v. (TP8.2) Ztráty naprázdno a proud naprázdno (TP6.2) ení kapacit a tg (TP ). ení izola ních odpor (TP 17) ení izolace jádra a stahovací konstrukce (TP21) Druhý vzorek oleje DGA (TP 23) 2. den ení odpor vinutí (TP3) ení odpor vinutí pro oteplovací zkoušku (TP13.1) etí vzorek oleje bez furan (TP23) ení ztrát nakrátko a impedance nakrátko pro oteplovací zkoušku (TP13.1) ení akustického tlaku hluku chlazení sériové jednotky (TP14.3) Za átek oteplovací zkoušky ONAN 552MVA (TP 13.1) 3. den Konec oteplovací zkoušky ONAN 552 MVA (TP 13.1) Za átek oteplovací zkoušky ONAF 765MVA (TP 13.1) Konec oteplovací zkoušky ONAF 765 MVA (TP 13.1) Za átek oteplovací zkoušky ODAF 850MVA (TP 13.1) 4. den Konec oteplovací zkoušky ODAF 850MVA (TP 13.1) 5. den ení izola ních stav s teplým olejem (TP17) tvrtý vzorek oleje pro DGA (TP23) Funk ní testy (TP24) SFRA (TP 22) Za átek tlakové zkoušky t snosti nádoby - 24 hodin (TP 20) 6. den Konec tlakové zkoušky t snosti nádoby - 24 hodin (TP 20)

23 Zkoušky budicí jednotky PST 1. den ení odpor vinutí (TP 3) ení odpor vinutí po oteplovací zkoušku TP 13.2) První vzorek oleje pro DGA (TP 23) ení ztrát nakrátko a impedance pro oteplovací zkoušku (TP 13.2) ení akustického tlaku hluku jednotky pod zatížením (TP14.2) ení akustického tlaku hluku chlazení budicí jednotky (TP14.3) Start oteplovací zkoušky ONAN 552 MVA (TP 13.2) 2. den Konec oteplovací zkoušky ONAN552 MVA (TP 13.2) Start oteplovací zkoušky ONAF 765 MVA (TP 13.2) Konec oteplovací zkoušky ONAF 765 MVA (TP 13.2) Start oteplovací zkoušky ODAF 850 MVA (TP 13.2) 3. den Konec oteplovací zkoušky ODAF 850 MVA (TP 13.2) ení izola ních odpor s teplým olejem (TP 17) Druhý vzorek oleje pro DGA ení kapacit a tgd (TP ) ení izola ního stavu jádra a stahovací konstrukce (TP 21) SFRA (TP 22) Funk ní zkoušky (TP 24) Tlaková zkouška t snosti nádoby 24 h (TP 20) 4. den Konec tlakové zkoušky t snosti nádoby - 24 hodin (TP 20)

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44 Uvád ní do provozu Transformátory byly smontovány eským subdodavatelem podle projektu transformátor a stanice za vedení italským supervizorem TAMINI. Po dokon ení montáže transformátor byla provedena sada test k ov ení správnosti zapojení všech obvod transformátor ( idla, erpadla, ventilátory, vestav né ístrojové transformátory proudu, ochranné prvky apod.) Sada zkoušek byla provedena k funk ní kontrole všech propojení transformátor do systém stanice (SCADA, systémy ochran, regulace, ídicí systémy). Byl dohodnut harmonogram uvedení do provozu obsahující detailní postup všech spínacích operací a následných zkoušek funkce. Dvojice transformátor byl testována po t i dny bez zát že i pod zát ží, následoval 72 hodinový zkušební provoz. První dvojice transformátor byla p edána do dispe erského ízení na konci listopadu Plný provoz T451 a T452 od po átku ledna 2017.

45

46 Druhá paralelní dvojice : PST T453 a T454 Všechny transformátory byly vyrobeny v as podle kupní smlouvy. Smluvní termín Transformátor. 3 (T453) byl dopraven do R v as, smontován a eká na uvedení do provozu. Transformátor. 4 (T454) neprošel p ejímací zkouškou u výrobce, musel být podroben vnit ní kontrola a následné oprav. To zpozdilo dodávku na stavbu o min 6 m síc (demontáž z nádoby, sušení, demontáž všech vinutí, oprava, zp tná montáž vinutí, sušení, vložení do nádoby, vakuování a pln ní olejem, nové zkoušky FAT) Co bylo p inou??

47 Dne se konaly p ejímací zkoušky posledního ze série PST sled událostí 4. PST neprošel nap ovou zkouškou impuzlním nap tím (zkoušky odolnosti proti atmosférickým p ep tím 1425kV 1.2/50 s Byla provedena lokalizace poruchy (spodní ást vinutí W) a následná dlouhodobá zkouška indukovaným nap tím, která m la zajistit viditelnost místa výskytu poruchy. Dále bylo rozhodnuto vyjmout aktivní ást budicího transformátoru z nádoby a podrobit prohlídce všechny ásti postižené fáze. Aktivní ást byla rozebrána a cívka postižené fáze vy ata P i detailní prohlídce byly nalezeny proražené stínicí límce na spodní ásti vinutí viz foto Po odstran ní zbylých límc (papír) byla nalezeny mechanicky poškozená papírová izolace ekvipotenciálního kapacitního kruhu na spodní hran vnit ní ásti primárního budicího vinutí.

48

49

50 Našt stí nedošlo k porušení vlastního vinutí Byl objednán nový ekvipotenciální prstenec, který byl namontován na poškozené vinutí. Vinutí pak bylo nemontováno zp t na jádro, jádro bylo uzav eno. Celý stroj musel projít novým cyklem sušení vapor phase Oprava m la být hotová v druhé polovin íjna, pak byly opakovány p ejímací zkoušky opraveného spojeného PST Transformátor prošel zkouškami impulzním nap tím, p i zkoušce indukovaným nap tím však vykazoval zvýšené áste né výboje ve jedné z fází. Ob strany se dohodly na opat eních ke zjišt ní p iny a oprav. Ob jednotky musely byt znovu rozpojeny, áste né výboje byly lokalizovány v budicí jednotce.

51 Pomocné demontovatelné pr chodky pro zp tné napájení budicí jednotky p i zkouškách

52 Našt stí nebylo nutné budicí jednotku vyjímat z nádoby a opravovat. D ev ný úchyt vodi e k pomocné pr chodce odstran n. Byly provedeny nové dielektrické testy spojených jednotek Po odstran ní závady následuje doprava, PST se o ekává v Hradci u Kadan cca v únoru 2017 Montáž na míst cca 6 týdn, v etn zkoušek, Zkoušky systému, uvedení do provozu cca 1 2 m síce Konec cca kv ten / erven 2017 Scéná uvedení do provozu obdobný jako u T451 a T452. Po uvedení do provozu 4. jednotky (T454) budou provedeny testy spolupráce všech 4 PST.

53 kuji za pozornost Ji í Velek, EPS, a.s Elektrárenská 774/2 Praha 10
