Agenda: Teorie napojení nových konstrukcí pomocí dodatečně vlepené žebírkové výztuže. Návrhová metoda EC2/ETA. Návrhová metoda HIT Rebar
|
|
- Michal Kraus
- před 7 lety
- Počet zobrazení:
Transkript
1 1
2 Agenda: Teorie napojení nových konstrukcí pomocí dodatečně vlepené žebírkové výztuže Návrhová metoda EC2/ETA Návrhová metoda HIT Rebar Software PROFIS Rebar Seznámení se s návrhovým programem PROFIS Rebar Ukázkový příklad Diskuse odborných dotazů Vyhodnocení soutěžní otázky 2
3 Příklady dodatečně vlepené výztuže určené pro připojení nových žlb konstrukcí Špatně umístěná výztuž Oprava špatně umístěné výztuže 3
4 Příklady dodatečně vlepené výztuže určené pro připojení nových žlb konstrukcí Vložení nové desky Prodloužení sloupu 4
5 Výhody dodatečně vlepené výztuže spolehlivá jako zabetonovaná horizontálně, vertikálně i nad hlavou zjednodušení práce s bedněním definovány charakteristické únosnosti jednoduché, vysoce spolehlivé aplikace 5
6 Síly ve výztužných prutech Modely náhradní příhradoviny V oblastech, kde není lineárně rozděleno poměrné přetvoření (např. v podporách), lze pro určení sil ve výztuži použít modely náhradní příhradoviny (viz EC2: odstavec a 6.5.1). Dimenzi výztuže mohou také ovlivnit požadavky EC2 na minimální vyztužení 6
7 Návrhové metody pro napojení s dodatečně vlepenou výztuží Existují dvě návrhové metody, které Hilti podporuje: 1. návrhová metoda EC2/ETA Umožňuje použít návrhovou normu EC2: 2011, odstavec 8.4: Kotvení podélné výztuže a 8.7 Přesahy a mechanické spojky "s přihlédnutím k některým specifickým parametrům lepicí hmoty. 2. návrhová metoda HIT Rebar Pro aplikace, které nejsou zahrnuty do návrhové metody EC2/ETA je návrhový přístup normy EC2 rozšířen jak na základě rozsáhlé interního tak i externího výzkumu a přináší tak rozšířený obsah aplikací. 7
8 Návrhová metoda EC2/ETA EOTA TR023 stanovuje postupy, jak ověřit, že se dodatečně vlepená výztuž vykazuje shodné chování jako zabetonovaná výztuž. ETA je dokument, který u konkrétní lepicí hmoty potvrzuje, že je vhodná pro Napojení pomocí dodatečně vlepené výztuže s přihlédnutím k některým specifickým parametrům lepicí hmoty. 8
9 steel stress [Mpa] Návrhová metoda EC2/ETA HILTI HIT-RE 500 Tuhá epoxidová pryskiřice F F F F 450 cast-in-place Hilti HIT-RE embedment depth [mm] F=20kN F=40kN F=60kN F=100kN Fmax=116kN V případě použití návrhových postupů EC2, lepicí hmota by měla mít podobné chování jako beton 9
10 Návrhová metoda EC2/ETA Dodatečně vlepená výztuž se navrhuje podle EC2 stejně jako zabetonovaná přímá výztuž. Hodnoty návrhové soudržnosti f bd pro dodatečně vlepené žebírkové pruty jsou uvedeny v příslušném ETA schválení. Návrhová kotevní délka l bd a délka přesahu l 0 se vypočítá v souladu EC2 pomocí následujících vzorců: l bd = l b,rqd α 1 α 2 α 3 α 4 α 5 l 0 = l b,rqd α 1 α 2 α 3 α 5 α 6 kde l b,rqd = 4 σ sd f bd 10
11 Návrhová metoda EC2/ETA EOTA TR023 definuje podporované detaily pro napojení s dodatečně vlepenou výztuží V obrázkách není zakreslena příčná výztuž, jejíž přítomnost norma EC2 vyžaduje. Přenos smykových sil mezi starým a novým betonem musí být navržen podle EC
12 Návrhová metoda EC2/ETA!!!!!! Mechanismy přenosu zatížení, kterým je nutné se v rámci návrhu dle EC2/ETA vyhnout - beton v tahu - vytržení betonového kuželu - výztuž funguje jako KOTVA - návrhové principy pro kotvy - technická zpráva EOTA TR
13 Návrhová metoda HIT Rebar Návrhová metoda HIT Rebar má dvě základní výhody oproti EC2/ETA : 1. Výhoda generuje kratší kotevní délky Napojení prostě podepřené desky do tenké stěny bývá u EC2/ETA problém. Metoda HIT Rebar umožňuje v tomto případě kotevní délku zkrátit. 13
14 Návrhová metoda HIT Rebar Návrh s ohledem na podmínky štěpení betonu dle metody EC2/ETA dle metody HIT Rebar 0,7 c d = min(c x ;c y ;s/2) 0,25 f bd,spl1 = f bd α 2 Pro c d < 3ø soudržnost vztažená k podmínkám štěpení betonu. Pro c d 3ø, rozhodující soudržnost vztažená k vytažení. δ = 0,306 f bd,spl2 = f bd α 2 Soudržnost je omezena z pohledu štěpení hodnotou α 2 0,25. Z pohledu vytažení je omezena hodnotou převzatou z příslušného schválení relevantního pro lepenou kotvu 14
15 Návrhová metoda HIT Rebar beton pevnostní třídy C20/25 výztuž do průměru 32 mm Test Hilti HIT RE500 Test Hilti HIT RE500 Test Hilti HIT HY150 Test zabetonované výztuže Návrhové hodnoty EC2 Návrhové hodnoty rozšířeného EC2 (metoda HIT Rebar) Charakteristické hodnoty rozšířeného EC2 (metoda HIT Reba 15
16 Návrhová metoda HIT Rebar 2. Výhoda HIT Rebar - lze realizovat napojení rámového styčníku přenášejícího momenty přímými pruty. EC2/ETA nedává řešení. HIT-Rebar - model náhradní příhradoviny - přímé pruty. 16
17 Návrhová metoda HIT Rebar 1. Síla v tažené výztuži 2. Kotevní délka s α
18 Návrhová metoda HIT Rebar 3. Umístění styčníku - střed kotevní délky Úhel θ tlačené diagonály C 0 v rozmezí 60 θ
19 Návrhová metoda HIT Rebar 4. Síly v horní výztuži desky vyvolané zatížením od nového prvku stěny. 19
20 Návrhová metoda HIT Rebar 5. Únosnost betonové vzpěry 20
21 Návrhová metoda HIT Rebar 6. Maximální štěpné napětí v desce 21

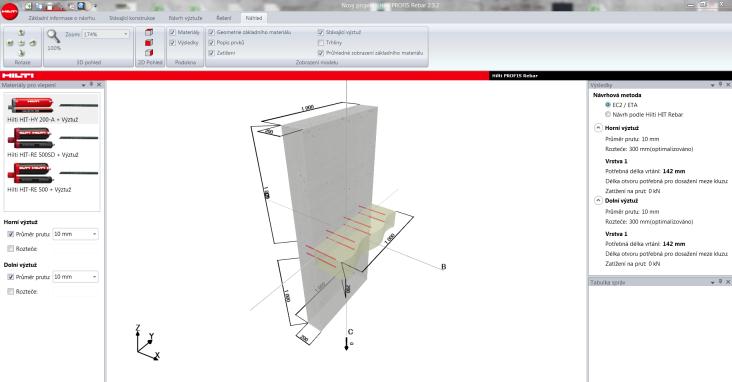

22 Technická podpora pro výpočet Katalogové listy FTM v anglické verzi a program Profis Rebar hilti.cz/hilti.sk v sekci Technické poradenství v záložce Technické řešení pro statiky v odstavci Dodatečně vlepovaná výztuž 22
