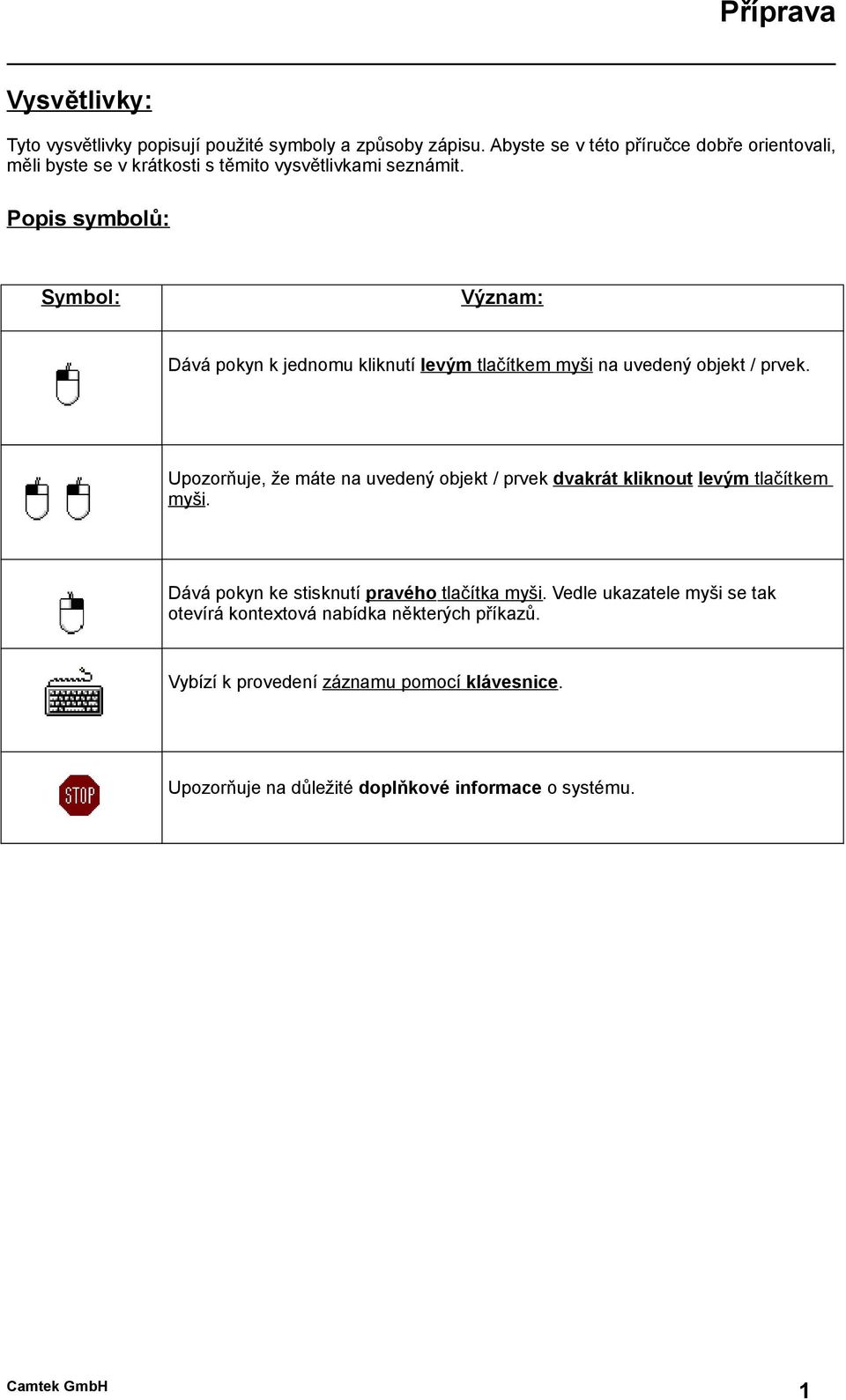

1 Vysvětlivky: Tyto vysvětlivky popisují použité symboly a způsoby zápisu. Abyste se v této příručce dobře orientovali, měli byste se v krátkosti s těmito vysvětlivkami seznámit. Popis symbolů: Symbol: Význam: Dává pokyn k jednomu kliknutí levým tlačítkem myši na uvedený objekt / prvek. Upozorňuje, že máte na uvedený objekt / prvek dvakrát kliknout levým tlačítkem myši. Dává pokyn ke stisknutí pravého tlačítka myši. Vedle ukazatele myši se tak otevírá kontextová nabídka některých příkazů. Vybízí k provedení záznamu pomocí klávesnice. Upozorňuje na důležité doplňkové informace o systému. 1

2 Popis způsobů zápisu: Pro výzvy k zadání, zobrazení příkazů nebo systémových hlášení, se používají různé způsoby zobrazení. Zde je jejich stručný přehled: Způsob zápisu: Význam: Toto je ikona. Úloha 1 Uložit zadání Zde je zobrazeno, že se má příslušný text zadat pomocí klávesnice. Takto je v textu zobrazováno tlačítko na obrazovce. ENTER Takto je zobrazován pokyn k použití klávesy Enter Zadejte výchozí bod nebo U = zpět Takto je zobrazován požadavek systému k zadání určitých hodnot Takto vypadají hlášení systému 2

3 Funkce přichytávání: Funkce přichytávání jsou k dispozici na vodorovném panelu nástrojů pod panelem nabídek nebo jako kontextová nabídka, která se objeví po stisknutí pravého tlačítka myši a používají se při sestrojování nebo úpravách geometrií. Umožňují výběr nebo vytvoření určitých prvků výkresu resp. předávání určitých informací do příkazového řádku PEPS. Funkce přichytávání: Použití: Koncový bod / Bod Funkce koncový bod / bod chytit se používá pro zprostředkování informace o souřadnicích koncového bodu úsečky, oblouku kružnice nebo stanoveného bodu nebo některého bodu ze skupiny. Kurzorem je třeba najet co nejblíže koncovému bodu nebo bodu, který se má určit. Průsečík Funkce průsečík chytit se používá tehdy, když je zapotřebí určit souřadnice průsečíku dvou prvků, které se nalézají v cílovém rámečku kurzoru, a zapsat jeho polohu jako souřadnice XY. Střed Funkce střed chytit se používá tehdy, když je zapotřebí určit souřadnice středu úsečky nebo oblouku, které se nalézají v cílovém rámečku kurzoru, a zapsat jeho polohu jako souřadnice XY. Střed kružnice Funkce střed kružnice chytit se používá, když je třeba určit souřadnice středu kružnice, ať je zobrazena celá nebo jen její oblouk, a zapsat jeho polohu jako souřadnice XY. Kolmice Funkce kolmice chytit se používá tehdy, když je třeba určit souřadnice bodu, ve kterém kolmice, spuštěná z určitého místa, protíná zvolený úsek kružnice, úsečku nebo kružnici. Tuto funkci přichytávání je možné použít i při sestrojování nejkratší úsečky z určitého místa ke zvolenému prvku. Kvadrant Funkce kvadrant chytit lze použít při určování souřadnic jednoho z bodů kvadrantů kružnice. Body kvadrantů kružnice leží přesně v pozicích 12, 3, 6 a 9 hodin. Zvolit Funkce zvolit se používá tehdy, když je třeba zvolit libovolný, geometrický prvek, momentálně zobrazený na obrazovce, jako např. daný bod, danou úsečku, danou kružnici, skupinu nebo konturu. Funkce zvolit se aktivuje tak, že najedeme kurzorem na vybraný prvek a stiskneme levé tlačítko myši. Tento prvek (druh a číslo) se pak přenese do příkazového řádku PEPS (tato funkce je určena k internímu programování maker). 3

4 Upozornění: Automatické přichycení Tato funkce přichycení umožňuje automatické přichytnutí geometrických prvků jako je např. koncový bod nebo střed úsečky. Jednoduše se kurzorem přejede přes vybraný prvek, takže se zobrazí nejbližší možný bod a jeho převzetí pak můžeme potvrdit levým tlačítkem myši. Nástroj Funkci nástroj lze použít k zobrazení nástroje na aktuální pozici kurzoru (na zvoleném místě se vykreslí kružnice o průměru nástroje pouze moduly: frézování/soustružení). Souřadnice Funkce souřadnice umožňuje převzetí souřadnic grafického kurzoru, převedené do polohy XY YZ nebo XZ v závislosti na modulu nebo náhledu. Tato funkce rovněž umožňuje vyhledávání jednotlivých prvků při geometrických operacích jako např. při sestrojování kružnice, tečující dva prvky. Protože v mnohých aplikacích PEPS je přednastavena funkce přichytávání na Souřadnice, musíte neustále dávat pozor, abyste při právě prováděné operaci aktivovali správnou funkci přichytávání. Právě při konstruování může docházet k hrubým chybám, pokud nezvolíte správnou funkci přichytávání a pracujete s funkcí Souřadnice, protože v tomto režimu je záchytný rastr kurzoru velmi nepřesný. Postup při generování NC programu v PEPS Na začátku práce je nutné do systému zadat určité údaje, jako např. číslo dílu nebo informace o materiálu. Pak se sestrojuje nekonečná konstrukční geometrie (K-body, K-přímky a K-kružnice) a potom konečná geometrie (prvky CAD/úsečky a oblouky). Následně se musí z konečné geometrie vytvořit obráběcí figura. Pak se tato figura obrábí podle zadaných možností v nabídce Obrábění. Když je dokončeno obrábění, spustí se postprocesor. Tím získáme NC datový soubor. Pak je možné prověřený soubor s NC výstupem nakopírovat nebo převést do NC stroje. Tento postup je znázorněn na následujícím obrázku. 4

5 Příprava Vytvoření nekonečné konstrukční geometrie Vytvoření konečné konstrukční geometrie Načtení CAD dat Sestrojení obráběcí figury Obrábění Elektroerozivní drátová řezačka Simulace Výstup NC dat Přenos dat (pomocí WinDNC_Plus) - Disketa - Sériové rozhraní RS 232/V24 - Síť / Ethernet - Wireless LAN/bezdrátová síť 5

6 Příprava: Zde popsaná příprava platí všeobecně pro všechny programy. Tam, kde jsou v jednotlivých programech nutné modifikace, je tato skutečnost v textu příslušné vzorové úlohy výslovně uvedena. Ujistěte se, že je ve Vašem počítači nainstalován základní modul PEPS a příslušné postprocesory. Bližší informace o instalaci PEPS naleznete v kapitole Instalace. Když zapnete Váš počítač a otevře se MS-Windows 2000 nebo XP, vidíte v levém dolním rohu obrazovky tlačítko Start. Nyní klikněte na tlačítko. Klikněte na. Potom na a Zvolte symbol podle vaší volby, např. spustí se Vaše aplikace PEPS. (resp. Název Vašeho NC stroje), a Zde vidíte ještě jednou schéma průběhu: Systém PEPS je zapnutý a otevře se toto okno: 6

7 Ovládací prvky Nabídky Funkce přichytávání Často používané příkazy Svislý panel nástrojů Správce operací Příkazový řádek Stavový řádek Nabídky: Svislý panel nástrojů: Často používané příkazy: Správce operací: Funkce přichytávání: Příkazový řádek: Stavový řádek: Nabídky slouží k zadávání příkazů Lišta s volitelnými ikonami jako alternativa pro zadávání příkazů Tento panel nástrojů slouží k zadávání často používaných příkazů Zde jsou uloženy příkazy pro obrábění a prostorové 3D geometrie Slouží k určování souřadnic v rámci grafického zobrazení Pokud se neotevře dialogové okno, zobrazují se zde výzvy k zadání příkazů Zobrazuje informace, které se mění podle zadaného příkazu Nastavení grafického náhledu Pomocí myši je možné nastavovat grafický náhled. Použitím levého tlačítka myši a rolovacího kolečka mezi levým a pravým tlačítkem myši můžete měnit grafickou podobu. Rolovacím kolečkem můžete zvětšovat a zmenšovat velikost náhledu. (Klikněte do okna grafiky a otáčejte rolovacím kolečkem myši) Levým tlačítkem myši můžete grafický náhled také jednoduchým způsobem otočit nebo přesunout. K tomuto účelu je okno grafiky uvnitř rozděleno do 5 svislých pruhů. Podle toho, do kterého z těchto pruhů kliknete levým tlačítkem myši, můžete provádět různé operace. 7

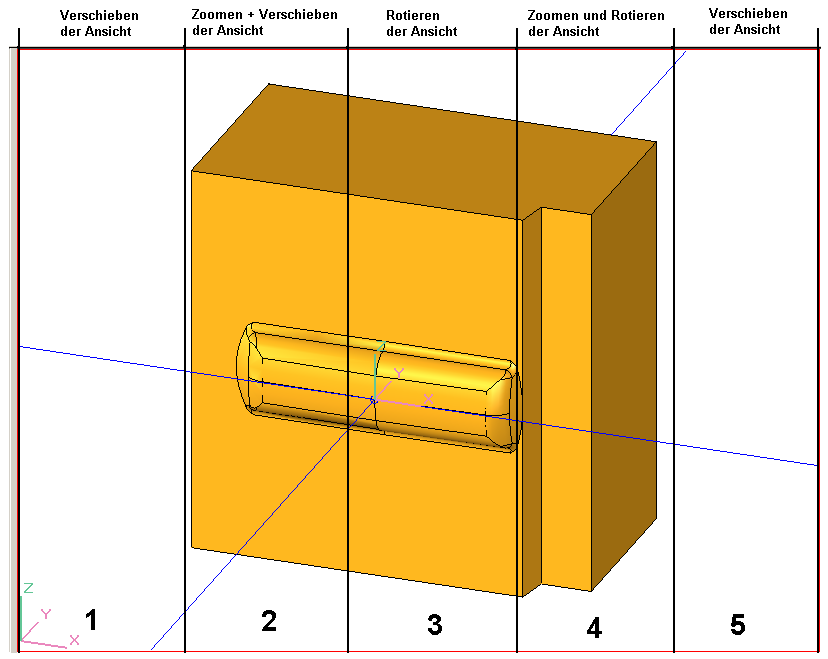

8 Posouvání Rotace Posouvání Kliknete-li s přidrženým levým tlačítkem myši do některé z těchto 5 oblastí a pak pohybujete s myší nahoru nebo dolů, můžete grafický náhled měnit. Platí (viz obrázek nahoře): Oblast = posunutí náhledu Oblast 2 = zvětšení/zmenšení + posunutí náhledu Oblast 3 = otočení náhledu Oblast 4 = zvětšení/zmenšení + otočení náhledu Nyní použijte levé tlačítko myši a zkoušejte použití těchto funkcí: (Klikněte se stisknutým levým tlačítkem myši do některého z 5 svislých pruhů v okně grafiky a posouvejte myší) Sledujte, jak se náhled změnil. (Klikněte se stisknutým levým tlačítkem myši do dalších z těchto 5 svislých pruhů v okně grafiky a posouvejte myší) Pozorujte různé funkce, podle toho, do kterého z 5 pruhů kliknete. Nyní chvíli procvičujte způsob používání těchto funkcí. 8

9 Přednastavení systému Jakou barvou se bude zobrazovat např. pozadí okna grafiky nebo jakou barvou a jakým druhem čáry se v systému PEPS budou zobrazovat linie konstrukčních geometrií, je otázkou osobního vkusu. Proto je zapotřebí nejprve systém nastavit podle svých přání a pak toto nastavení uložit. Nejdůležitější nastavení můžete provést a uložit v nabídce Úpravy / Systémová nastavení. Otevře se dialogové okno: Další záložky se základními možnostmi nastavení Nastavení barvy / druhu čáry v geometriích Nastavení barvy pozadí Základní nastavení okna grafiky Nastavte zde např. barvu pozadí a všechna ostatní důležitá základní nastavení a uložte je kliknutím na tlačítko Uložit zadání. Uložit jako výchozí Nastavení NC výstupu V systému PEPS můžete nastavit NC výstup individuálně pro každou drátovou prořezávačku. To je nutné, protože často existují různé typy řízení i od jednoho výrobce, nebo je podle speciálních požadavků konkrétní firmy zapotřebí vydávat určité příkazy a některé ne. Dialogové okno Možnosti postprocesoru umožňuje zadání a uložení individuálních nastavení NC výstupu. Zvolte nabídky v pořadí Obrábění / Start programu: 9

10 Otevře se dialogové okno: V dialogovém okně Start programu klikněte na tlačítko Nastavení. Nastavení Otevře se dialogové okno, ve kterém můžete nastavit a uložit druh NC výstupu. V dialogovém okně Obecné můžete nastavit, jestli má být dodatečně k NC datům vydán Seřizovací list nebo Soubor startovních otvorů. Můžete nastavovat také počet desetinných míst a jednotkový systém (metrický / palce). 10

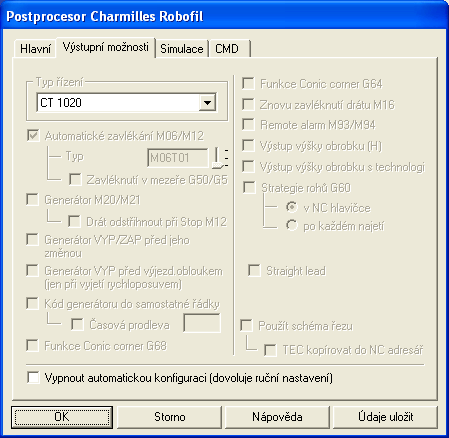

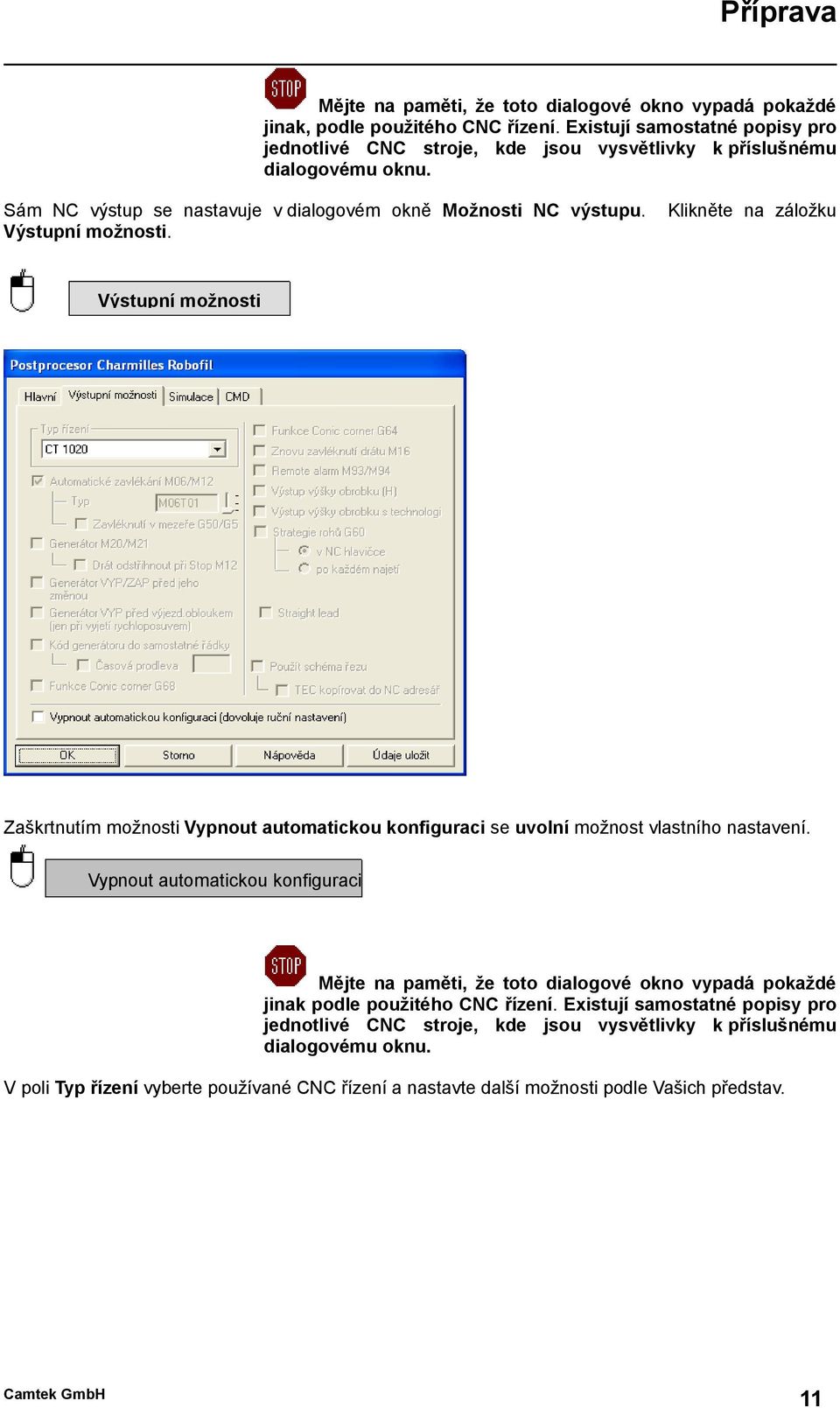

11 Mějte na paměti, že toto dialogové okno vypadá pokaždé jinak, podle použitého CNC řízení. Existují samostatné popisy pro jednotlivé CNC stroje, kde jsou vysvětlivky k příslušnému dialogovému oknu. Sám NC výstup se nastavuje v dialogovém okně Možnosti NC výstupu. Výstupní možnosti. Klikněte na záložku Výstupní možnosti Zaškrtnutím možnosti Vypnout automatickou konfiguraci se uvolní možnost vlastního nastavení. Vypnout automatickou konfiguraci Mějte na paměti, že toto dialogové okno vypadá pokaždé jinak podle použitého CNC řízení. Existují samostatné popisy pro jednotlivé CNC stroje, kde jsou vysvětlivky k příslušnému dialogovému oknu. V poli Typ řízení vyberte používané CNC řízení a nastavte další možnosti podle Vašich představ. 11

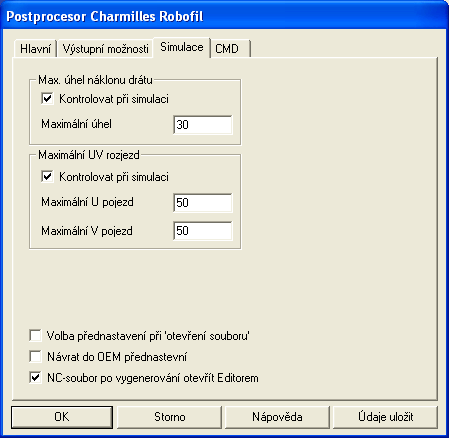

12 Nyní ještě provést základní nastavení pro simulaci. Zde můžete např. nastavit, od jaké maximální velikosti úhlu úkosu se při simulaci drátového obrábění má zobrazovat výstražné upozornění. Simulace Uložte nastavení kliknutím na tlačítko Údaje uložit. Údaje uložit Jestliže je v záložce Hlavní (Obecné) zaškrtnuta možnost Dotaz na heslo, zobrazí nyní systém bezpečnostní výzvu k zadání hesla. 12

13 Heslo nastavené v systému zní: KETMAC. Rada pro snadné zapamatování: Název firmy CAMTEK napsaný odzadu. Najeďte kurzorem do pole pro zadání hesla a pomocí klávesnice zadejte KETMAC. Nemusíte dbát na psaní velkých a malých písmen. KETMAC Nyní je připraveno nastavení NC výstupu. Pro běžnou práci již nemusíte dialogové okno pro nastavení NC výstupu otevírat. Nezbytná nastavení pro vytvoření nového programu Před zahájením vlastního programování je nezbytně nutné provést následující kroky. Zadání názvu souboru Nejprve je třeba určit název souboru pro vytvářený program. Tento název souboru není ještě názvem výstupního NC souboru, který určíme později. Klikněte proto na ikonu Otevřít / Uložit program z horního vodorovného panelu nástrojů. Systém otevře toto dialogové okno, ve kterém můžete zadat název souboru pro vytvářený program. 13

14 Dialogové okno slouží k výběru disku, adresáře a k zadání názvu souboru vytvářeného programu. Předpokládejme, že se již nacházíme ve správném adresáři. Původní cesta je po instalaci systému PEPS následující. V této cestě jsou 2 poslední názvy složek variabilní a jsou závislé podle použitého modulu (drátové řezání, frézování atd.) a postprocesoru (Agie, Maho atd.): C:\Documents and Settings\All Users\Dokumenty\PEPS\Job\Jméno (Název) modulu\postprocesor Název souboru můžete zadat přímo do modře označeného vstupního pole, aniž byste museli měnit adresář. Zadejte prosím prostřednictvím klávesnice tento název pro příklad 1: Úloha 1 Kliknutím na tlačítko Otevřít se název souboru převezme. Otevřít Upozornění: Maximální počet alfanumerických znaků v názvu souboru je 256. V poli Soubory typu musí být uvedeno *. vdm. Toto je přípona názvu souboru systému PEPS a nesmí se měnit. Příponu názvu souboru nemusíte při zadávání názvu souboru zapisovat, protože systém ji vyplní automaticky. Systém převezme název souboru a zobrazí jej nad panelem nabídek. Vyplňování dialogového okna Spuštění programu Nyní chceme začít s vlastním programováním. Otevřete proto správce operací tím, že v levé dolní části obrazovky kliknete na záložku Obrábění. Obrábění 14

15 Obrábění Otevře se část Obrábění správce operací. Klikněte zde pravým tlačítkem myši na položku Start programu a v následující kontextové nabídce zvolte položku nabídky Start programu. Případně můžete otevřít Spuštění programu kliknutím na ikonu straně okna. z panelu nástrojů na pravé Systém otevře následující dialogové okno: V tomto dialogovém okně se zadávají základní parametry nastavení NC programu jako např. číslo dílu, posuv, tloušťka materiálu nebo materiál obrobku. Do vstupních polí zadejte údaje podle následujícího popisu: 15

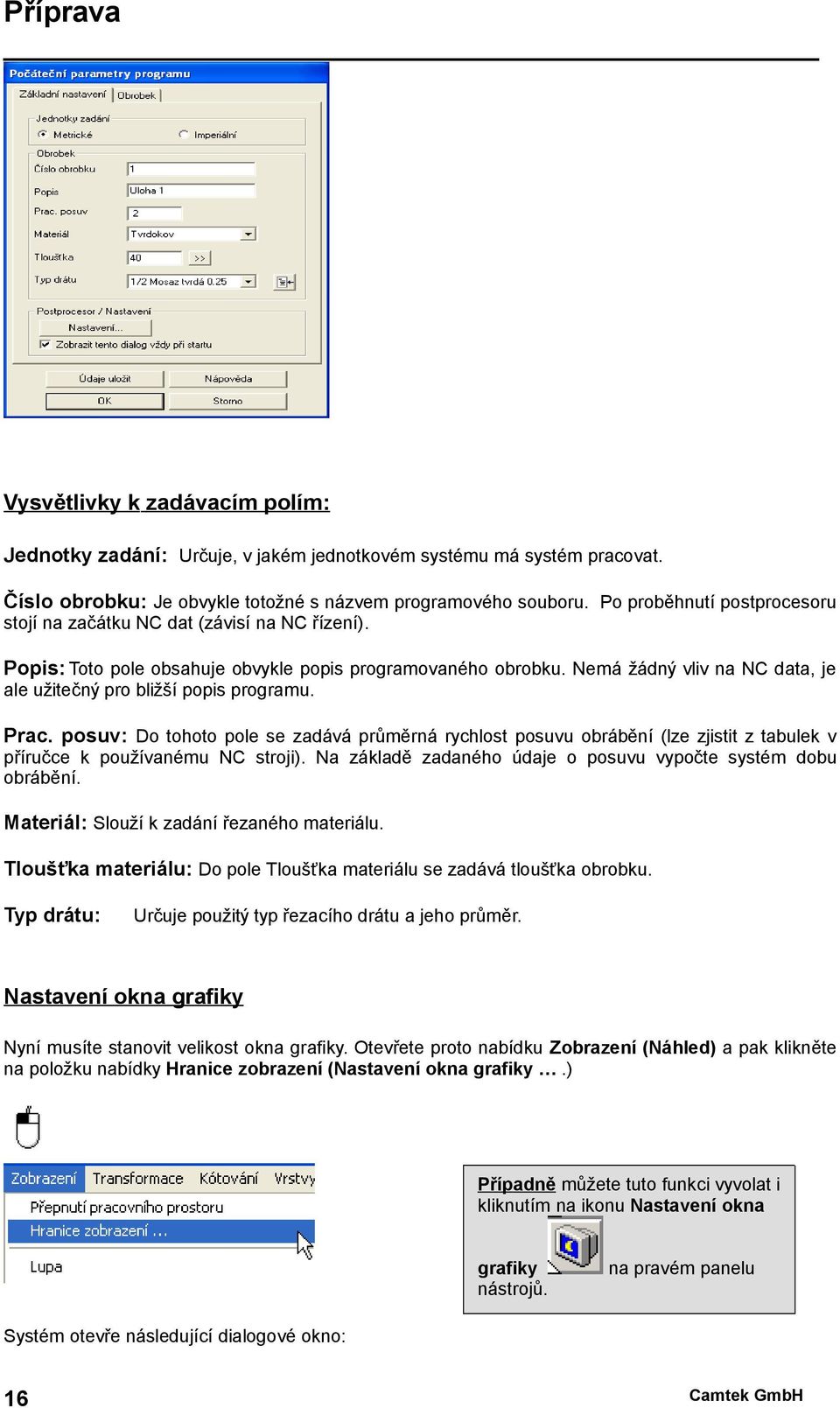

16 Vysvětlivky k zadávacím polím: Jednotky zadání: Určuje, v jakém jednotkovém systému má systém pracovat. Číslo obrobku: Je obvykle totožné s názvem programového souboru. Po proběhnutí postprocesoru stojí na začátku NC dat (závisí na NC řízení). Popis: Toto pole obsahuje obvykle popis programovaného obrobku. Nemá žádný vliv na NC data, je ale užitečný pro bližší popis programu. Prac. posuv: Do tohoto pole se zadává průměrná rychlost posuvu obrábění (lze zjistit z tabulek v příručce k používanému NC stroji). Na základě zadaného údaje o posuvu vypočte systém dobu obrábění. Materiál: Slouží k zadání řezaného materiálu. Tloušťka materiálu: Do pole Tloušťka materiálu se zadává tloušťka obrobku. Typ drátu: Určuje použitý typ řezacího drátu a jeho průměr. Nastavení okna grafiky Nyní musíte stanovit velikost okna grafiky. Otevřete proto nabídku Zobrazení (Náhled) a pak klikněte na položku nabídky Hranice zobrazení (Nastavení okna grafiky.) Případně můžete tuto funkci vyvolat i kliknutím na ikonu Nastavení okna grafiky nástrojů. na pravém panelu Systém otevře následující dialogové okno: 16

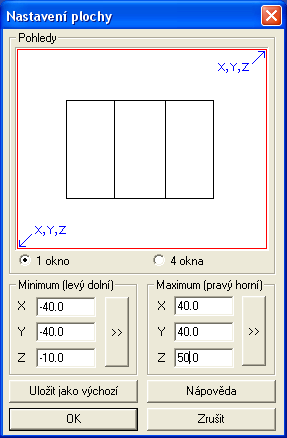

17 V tomto dialogovém okně nastavíte velikost okna grafiky. V poli Minimum (vlevo dole) určíte vzdálenost levého dolního rohu okna grafiky ve vztahu k nulovému bodu výkresu. Pole Maximum (vpravo nahoře) určuje vzdálenost pravého horního rohu okna grafiky od nulového bodu výkresu. Tato zadání platí pouze pro první vzorové cvičení. Pro všechny další programy musíte okraje vždy přizpůsobit. Tip: Abyste nemuseli toto dialogové okno vyplňovat vždy znovu, doporučujeme v něm poprvé vyplnit co nejvyšší hodnoty, např. Minimum (vlevo dole) X-300, Y-300 Z-20 a Maximum (vpravo nahoře) X300, Y300 a Z100 a toto zadání uložit kliknutím na tlačítko Uložit zadání. Nové programy mají pak již při zahájení nastaveny tyto hodnoty. Pokud jste v prvním příkladu nulový bod souřadnicového systému zadali do středu, pak zadejte v poli Minimum (vlevo dole) X-40, Y-40 a Z-10 a v poli Maximum (vpravo nahoře) X40, Y40 a Z50, aby bylo mezi geometrickými prvky a vnějším okrajem okna grafiky dostatek místa. Vyplněné dialogové okno bude vypadat takto: 17

18 Vaše zadání potvrďte tlačítkem OK. Tím je příprava programu dokončena a Vy můžete začít s vlastním programováním. Nyní pokračujte s úlohou 1 18
