KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC. Kapitola 01 - Ovládací panel a tlačítka na ovládacím panelu

Transkript

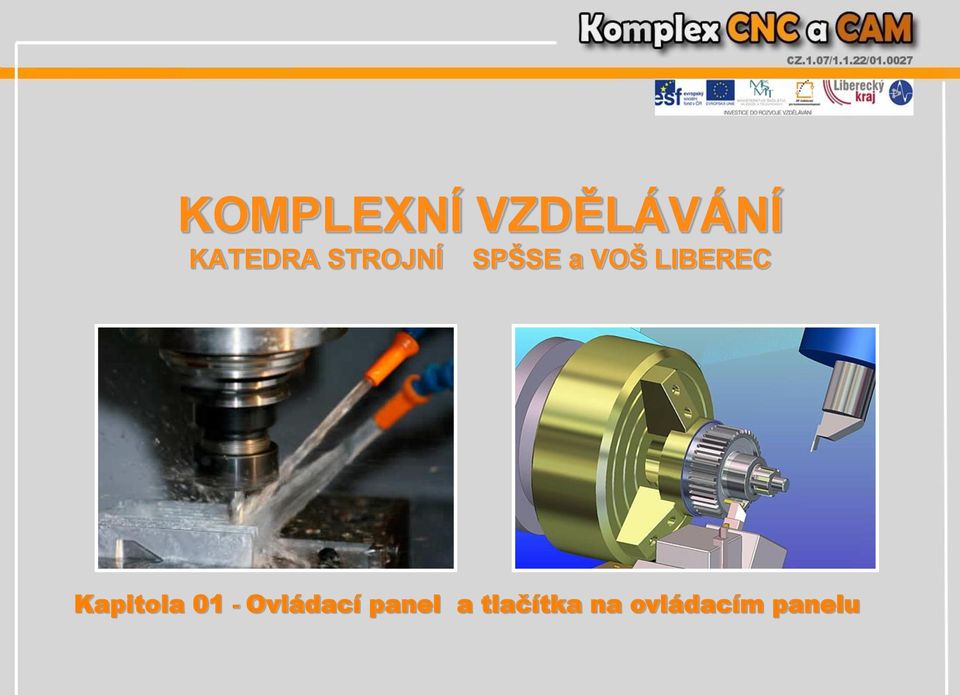

1 KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC Kapitola 01 - Ovládací panel a tlačítka na ovládacím panelu

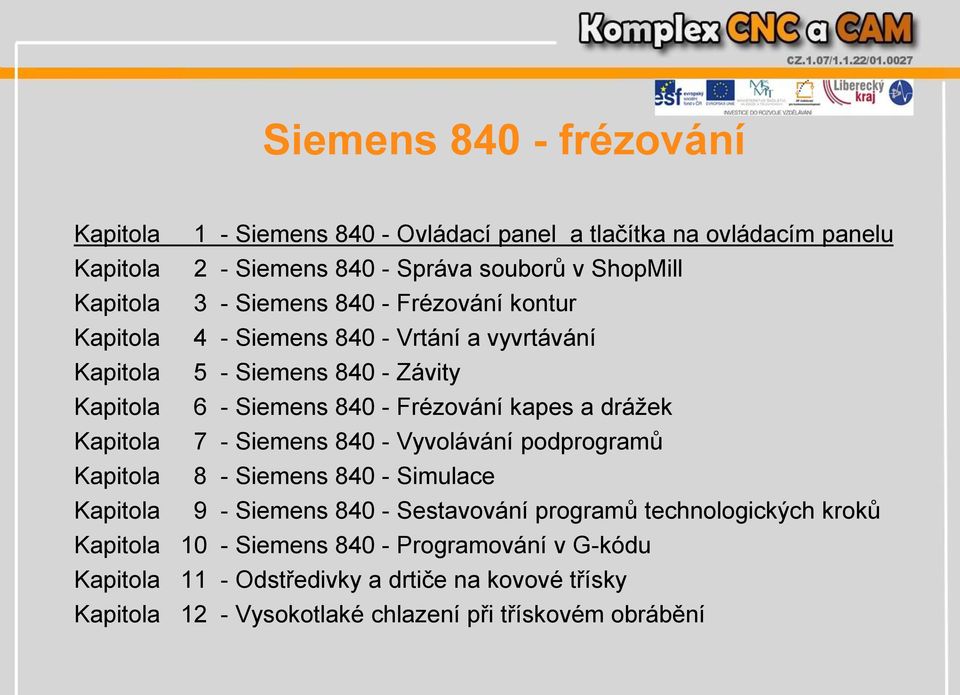

2 Siemens frézování Kapitola 1 - Siemens Ovládací panel a tlačítka na ovládacím panelu Kapitola 2 - Siemens Správa souborů v ShopMill Kapitola 3 - Siemens Frézování kontur Kapitola 4 - Siemens Vrtání a vyvrtávání Kapitola 5 - Siemens Závity Kapitola 6 - Siemens Frézování kapes a drážek Kapitola 7 - Siemens Vyvolávání podprogramů Kapitola 8 - Siemens Simulace Kapitola 9 - Siemens Sestavování programů technologických kroků Kapitola 10 - Siemens Programování v G-kódu Kapitola 11 - Odstředivky a drtiče na kovové třísky Kapitola 12 - Vysokotlaké chlazení při třískovém obrábění

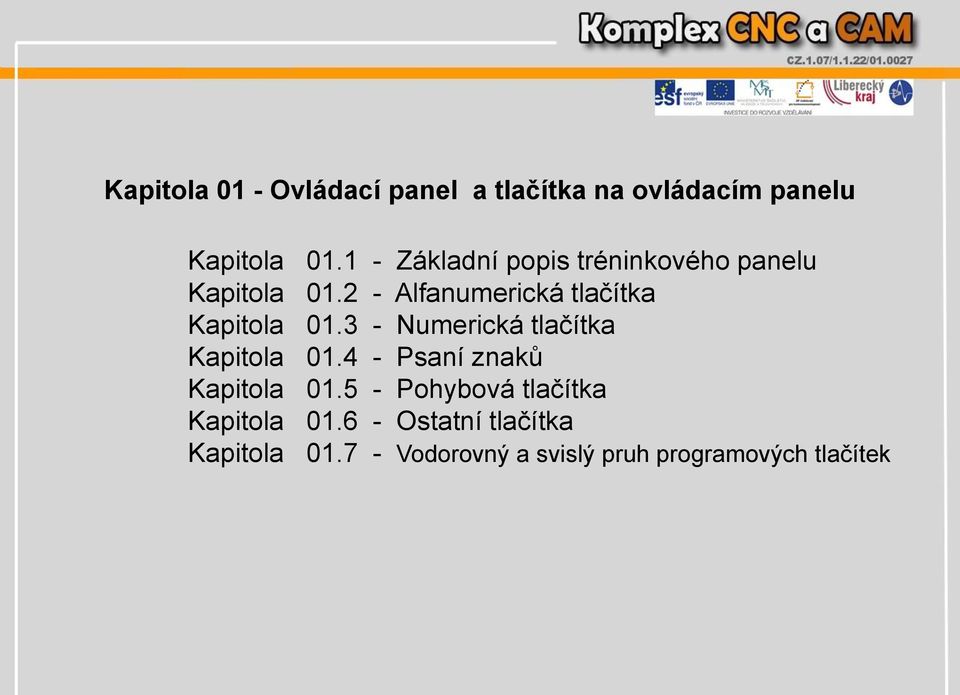

3 Kapitola 01 - Ovládací panel a tlačítka na ovládacím panelu Kapitola Základní popis tréninkového panelu Kapitola Alfanumerická tlačítka Kapitola Numerická tlačítka Kapitola Psaní znaků Kapitola Pohybová tlačítka Kapitola Ostatní tlačítka Kapitola Vodorovný a svislý pruh programových tlačítek

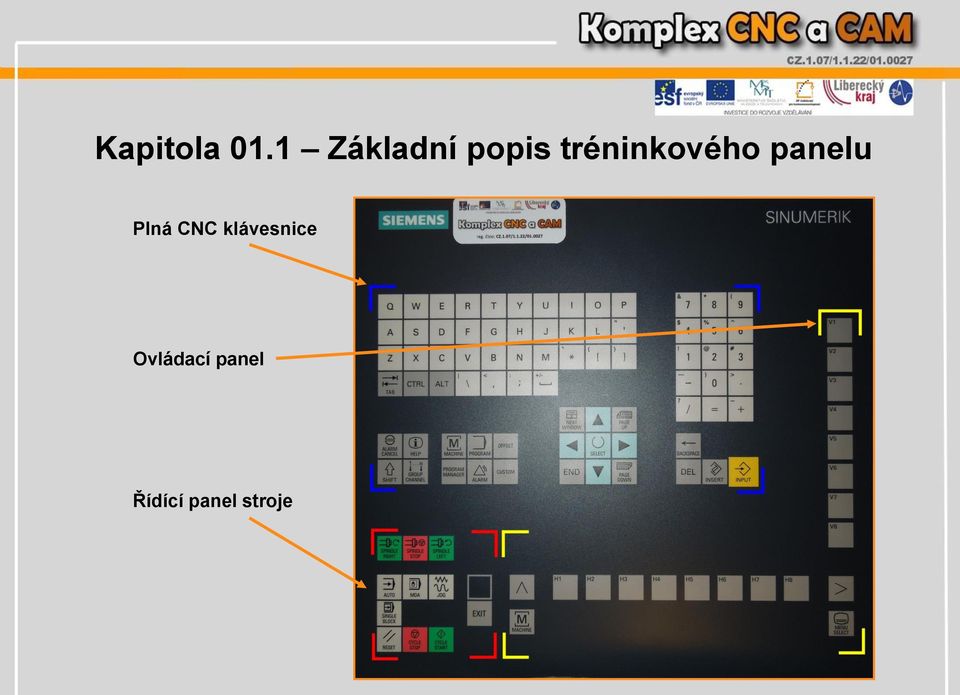

4 Kapitola 01.1 Základní popis tréninkového panelu Plná CNC klávesnice Ovládací panel Řídící panel stroje

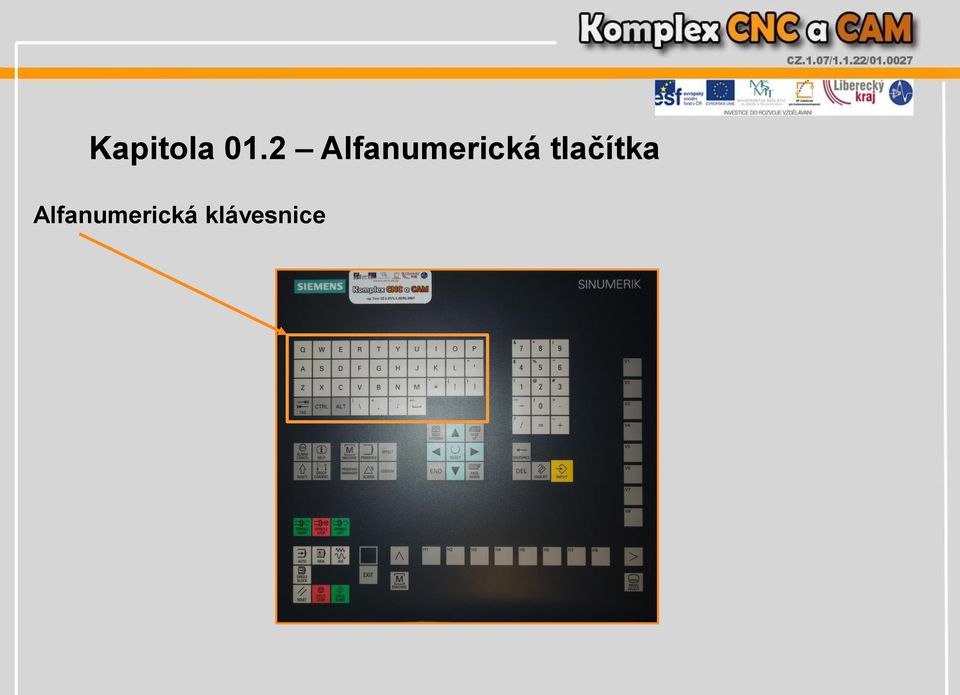

5 Kapitola 01.2 Alfanumerická tlačítka Alfanumerická klávesnice

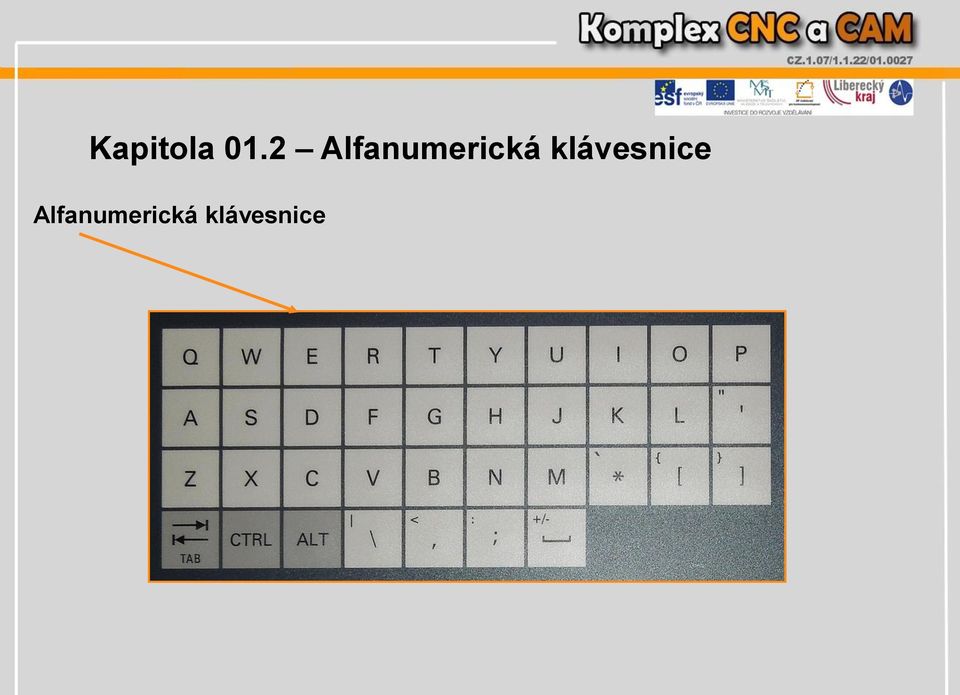

6 Kapitola 01.2 Alfanumerická klávesnice Alfanumerická klávesnice

7 Kapitola 01.2 Alfanumerická tlačítka [1] TAB nemá v systému ShopMill žádný význam CTRL - Pomocí následujících kombinací tlačítek se můžete pohybovat v pracovním plánu nebo v editoru G-kódu: Ctrl + Pos1: Skok na začátek Ctrl + End: Skok na konec ALT nemá v systému ShopMill žádný význam

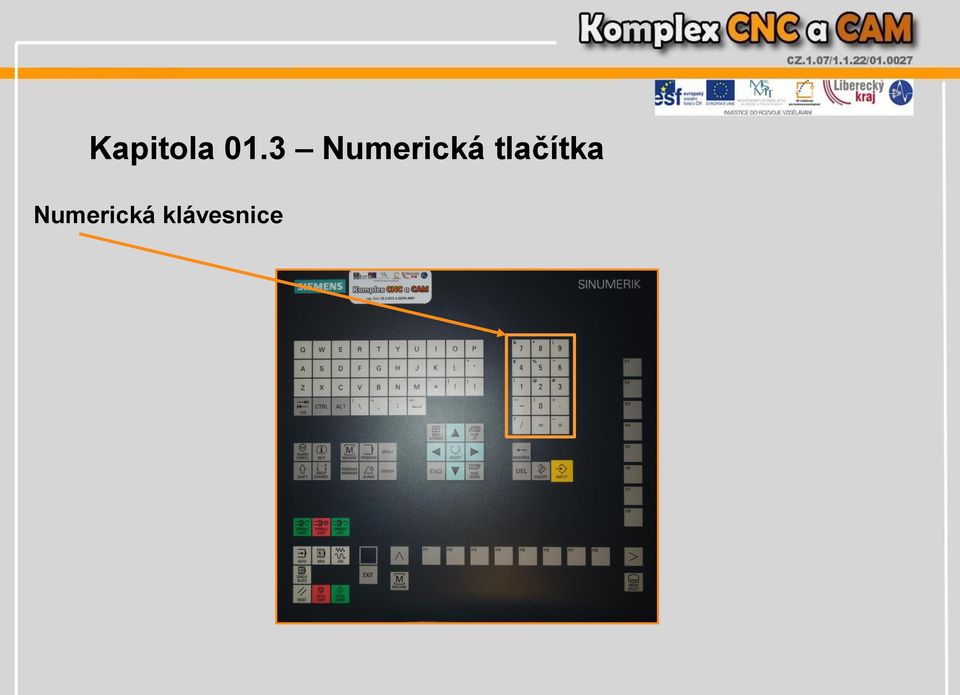

8 Kapitola 01.3 Numerická tlačítka Numerická klávesnice

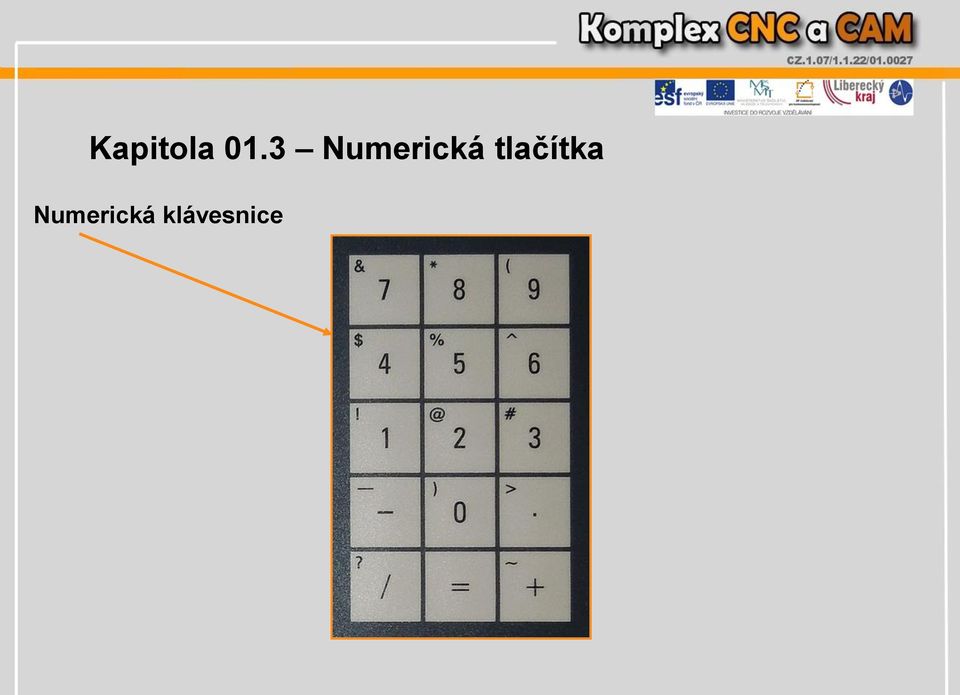

9 Kapitola 01.3 Numerická tlačítka Numerická klávesnice

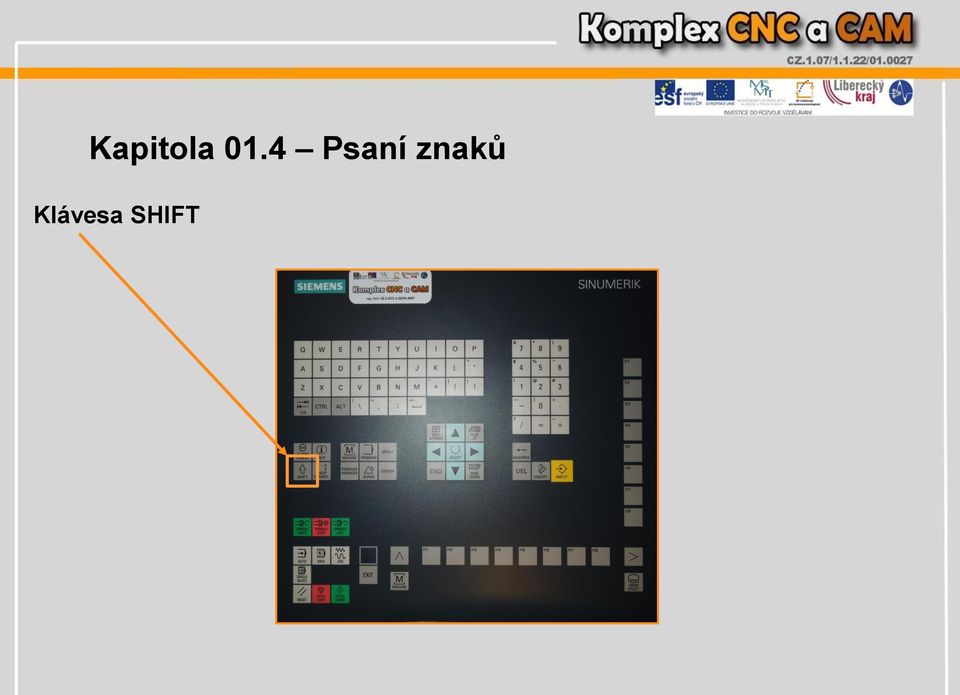

10 Kapitola 01.4 Psaní znaků Klávesa SHIFT

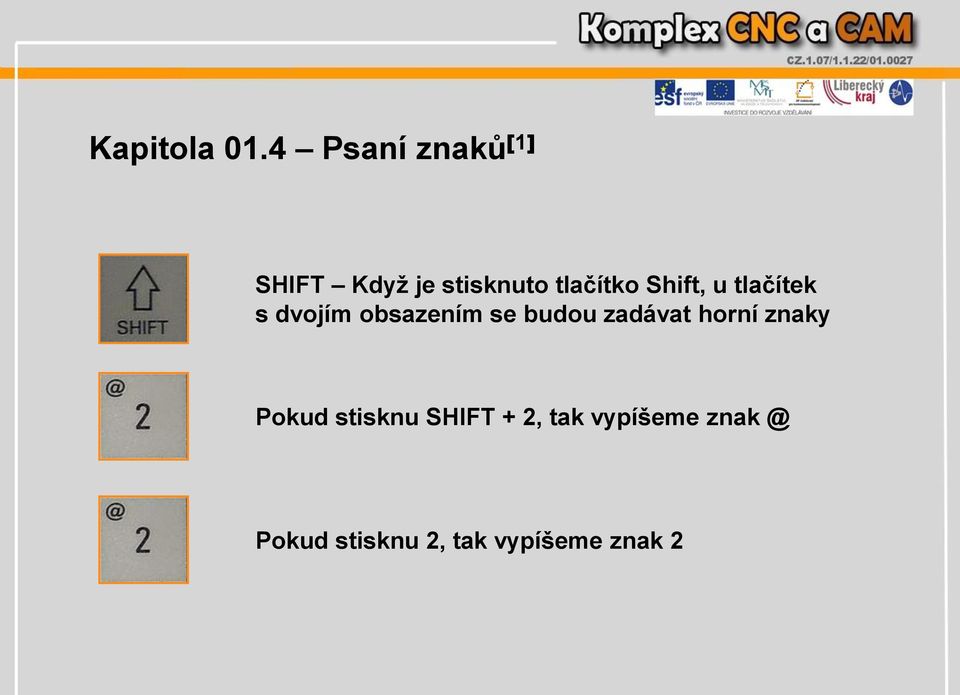

11 Kapitola 01.4 Psaní znaků [1] SHIFT Když je stisknuto tlačítko Shift, u tlačítek s dvojím obsazením se budou zadávat horní znaky Pokud stisknu SHIFT + 2, tak vypíšeme Pokud stisknu 2, tak vypíšeme znak 2

12 Kapitola 01.5 Pohybová tlačítka Pohybová tlačítka

13 Kapitola 01.5 Pohybová tlačítka Pohybová tlačítka

14 Kapitola 01.5 Pohybová tlačítka [1] NEXT WINDOW V systému ShopMill nemá žádný význam END Přesunutí kurzoru na poslední vstupní pole v obrazovce pro zadání parametrů PAGE UP resp. PAGE DOWN Pohyb v adresáři nebo v pracovním plánu nahoru nebo dolů

15 Kapitola 01.5 Pohybová tlačítka SELECT Výběr z několika specifikovaných možností Kurzor DOLEVA a DOPRAVA Kurzor DOLU a NAHORU

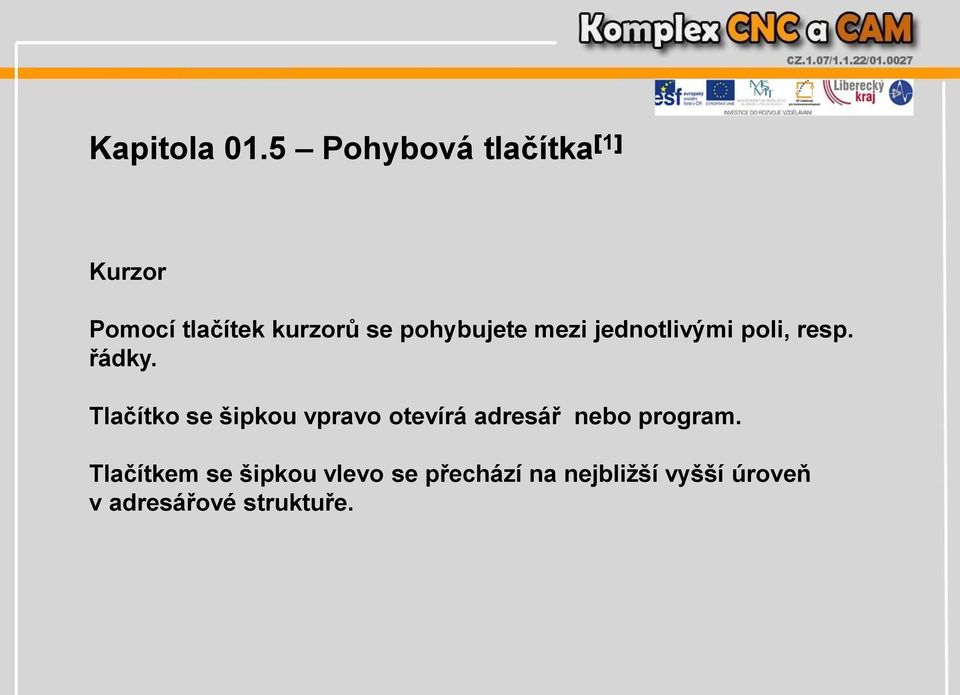

16 Kapitola 01.5 Pohybová tlačítka [1] Kurzor Pomocí tlačítek kurzorů se pohybujete mezi jednotlivými poli, resp. řádky. Tlačítko se šipkou vpravo otevírá adresář nebo program. Tlačítkem se šipkou vlevo se přechází na nejbližší vyšší úroveň v adresářové struktuře.

17 Kapitola 01.6 Ostatní tlačítka Ostatní tlačítka 1 Ostatní tlačítka 2

18 Kapitola 01.6 Ostatní tlačítka 1 [1] ALARM CANCEL Tímto tlačítkem kvitujete a vymažete alarm, který je ozna čený tímto symbolem. HELP Zobrazení symbolu i na dialogové řádce upozorňuje na to, že tímto tlačítkem Informace můžete vyvolávat další informace o aktuálním stavu obsluhy. Zejména užitečná je např. Kontextová nápověda pro určité NC příkazy GROUP CHANNEL V systému ShopMill nemá žádný význam.

19 Kapitola 01.6 Ostatní tlačítka 1 [1] MACHINE MACHINE Tlačítkem můžete skočit přímo do systémové oblasti Stroj PROGRAM Vyvolání systémové oblasti "Program" OFFSET Vyvolání systémové oblasti "Nástroje/Posunutí počátku"

20 Kapitola 01.6 Ostatní tlačítka 1 [1] PROGRAM MANAGER Vyvolání systémové oblasti "Správce programů" ALARM Vyvolání systémové oblasti "Hlášení/Alarmy" BACKSPACE Tlačítkem vymazání vymažete znak vlevo od kurzoru

21 Kapitola 01.6 Ostatní tlačítka 2 [1] DEL Pomocí tlačítka vymažete v editoru označený znak příp. hodnotu ve vstupním poli INSERT Tlačítkem přepínáte ve vstupních polích do editačního režimu INPUT Tlačítkem převezmete editovanou hodnotu, otevřete adresář nebo soubor nebo označíte konec programové řádky v editoru a skočíte kurzorem do následující, nové řádky.

22 Kapitola 01.7 Vodorovný a svislý pruh programových tlačítek Vodorovný pruh programových tlačítek Svislý pruh programových tlačítek

23 Kapitola 01.7 Vodorovný a svislý pruh programových tlačítek [1] H1 H8 pomocí horizontálních programových tlačítek přepínáte mezi systémovými oblastmi. V1 V8 Vertikálními programovými tlačítky vyvoláte funkce nebo se případně dostáváte k dalším podfunkcím Tlačítkem rozšíříte horizontální pruh programových tlačítek Tlačítkem zavíráte okno v popředí a skočíte zpět do nad řazeného menu. Tato funkce je dostupná vždy tehdy, pokud se symbol tlačítka zobrazí nad prvním horizontálním programovým tlačítkem.

24 Kapitola 01.7 Vodorovný a svislý pruh programových tlačítek [1] EXIT Tlačítko je k dispozici pouze na tréninkové klávesnici. Slouží pro řádné ukončení softwaru MACHINE Tlačítkem můžete skočit přímo do systémové oblasti Stroj MENU SELECT Tlačítkem se zobrazuje základní menu se systémovými oblastmi.

25 DĚKUJI ZA POZORNOST A PŘEJI HODNĚ ÚSPĚCHŮ Zpracoval: Ing. Petr Hujer, SPŠSE a VOŠ LIBEREC petr.hujer@pslib.cz

26 Použité zdroje: [1] Siemens - SINUMERIK 840D sl - ShopMill. Erlangen, Dostupné z: 39_HB/BASsl_0108_cz.pdf
