1 Kompetence zavazuje. MODULÁRNÍ SYSTÉM STRUKTUROVANÉ KABELÁŽE SCHRACKNET w KEYSTONE MODULY KATEGORIE 5 & 6 & 6 A & 7 w MODULÁRNÍ ZÁSUVKY 50 X 50, 45 X 45 MM w BOXY NA OMÍTKU w INSTALAČNÍ DATOVÉ KABELY KATEGORIE 5 & 6 & 6 A & 7 w KOAX ENERGIE PRŮMYSL BUDOVY ZAŘÍZENÍ DATA K A B E LY SVÍTIDLA

2

3 MODULÁRNÍ SYSTÉM SCHRACKNET MODULÁRNÍ SYSTÉM STRUKTUROVANÉ KABELÁŽE SCHRACKNET w OBSAH KEYSTONE MODUL GG-45 KATEGORIE 7, RJ-45 KATEGORIE 5 / 6 / 6A... STRANA 4 KEYSTONE MODUL KOAXIÁLNÍ... STRANA 4 KEYSTONE MODUL ZÁSLEPKA... STRANA 4 KOMPATIBILITA KEYSTONE MODULŮ SCHRACKNET HSEMRJXXWX... STRANA 5 KEYSTONE MODULY PRO OPTICKOU KABELÁŽ.... STRANA 6 MODULÁRNÍ ZÁSUVKY 50 X 50 MM POD OMÍTKU... STRANA 6 BOX PRO MONTÁŽ MODULÁRNÍ ZÁSUVKY 50 X 50 MM NA OMÍTKU... STRANA 7 MODULÁRNÍ ZÁSUVKA NA OMÍTKU NÁSTĚNNÝ BOX... STRANA 7 CERTIFIKÁTY... STRANA 7 MODULÁRNÍ ZÁSUVKA 45 X 45 MM... STRANA 8 DIN ADAPTÉR.... STRANA 8 RÁMEČEK PRO MONTÁŽ ZÁSUVKY 45 X 45 MM POD OMÍTKU... STRANA 8 BOX PRO MONTÁŽ ZÁSUVKY 45 X 45 MM POD OMÍTKU... STRANA 8 PASIVNÍ ŘEŠENÍ OCHRANY KRYTÍ IP STRANA 9 NÁSTĚNNÝ BOX IP STRANA 9 ZAPUŠTĚNÝ BOX IP STRANA 9 MODULÁRNÍ PATCHPANELY 19 / NÁSTĚNNÉ... STRANA 10 INSTALAČNÍ KLEŠTĚ S BOČNÍM STŘIHEM... STRANA 10 AKTIVNÍ MANAGEMENT PROPOJOVACÍCH KABELŮ.... STRANA 11 PROPOJOVACÍ KABELY RJ-45, KATEGORIE 6A, S FUNKCÍ LED... STRANA 12 PROPOJOVACÍ KABELY RJ-45, STÍNĚNÁ KATEGORIE 6... STRANA 13 PROPOJOVACÍ KABELY RJ-45, NESTÍNĚNÁ KATEGORIE 6... STRANA 13 PROPOJOVACÍ KABELY RJ-45, NESTÍNĚNÁ KATEGORIE 6 OEM... STRANA 13 PROPOJOVACÍ KABELY RJ-45, STÍNĚNÁ KATEGORIE 5... STRANA 14 PROPOJOVACÍ KABELY RJ-45, NESTÍNĚNÁ KATEGORIE 5... STRANA 14 INSTALAČNÍ KABEL S/FTP KATEGORIE MHZ... STRANA 15 INSTALAČNÍ KABEL F/FTP KATEGORIE MHZ... STRANA 16 INSTALAČNÍ KABEL U/UTP KATEGORIE MHZ.... STRANA 17 INSTALAČNÍ KABEL SF/UTP KATEGORIE MHZ... STRANA 18 INSTALAČNÍ KABEL F/UTP KATEGORIE MHZ... STRANA 18 INSTALAČNÍ KABEL U/UTP KATEGORIE MHZ.... STRANA 19 KOAXIÁLNÍ KABEL DIGI-SAT STRANA 20 KOAXIÁLNÍ KABEL DIGI-SAT STRANA 21 KOAXIÁLNÍ KABEL DIGI-SAT STRANA 21 KOAXIÁLNÍ KABEL DIGI-SAT STRANA 22 BNC KONEKTOR KRIMPOVACÍ.... STRANA 23 BNC KONEKTOR SAMOŘEZNÝ... STRANA 23 KONEKTOR F - SAMOŘEZNÝ... STRANA 23 KOAXIÁLNÍ SPOJKY / PŘÍSLUŠENSTVÍ... STRANA 23 1

4 1. PROSTĚ JEDNODUCHÉ 2. PROSTĚ RYCHLÉ 3. PROSTĚ SCHRACK

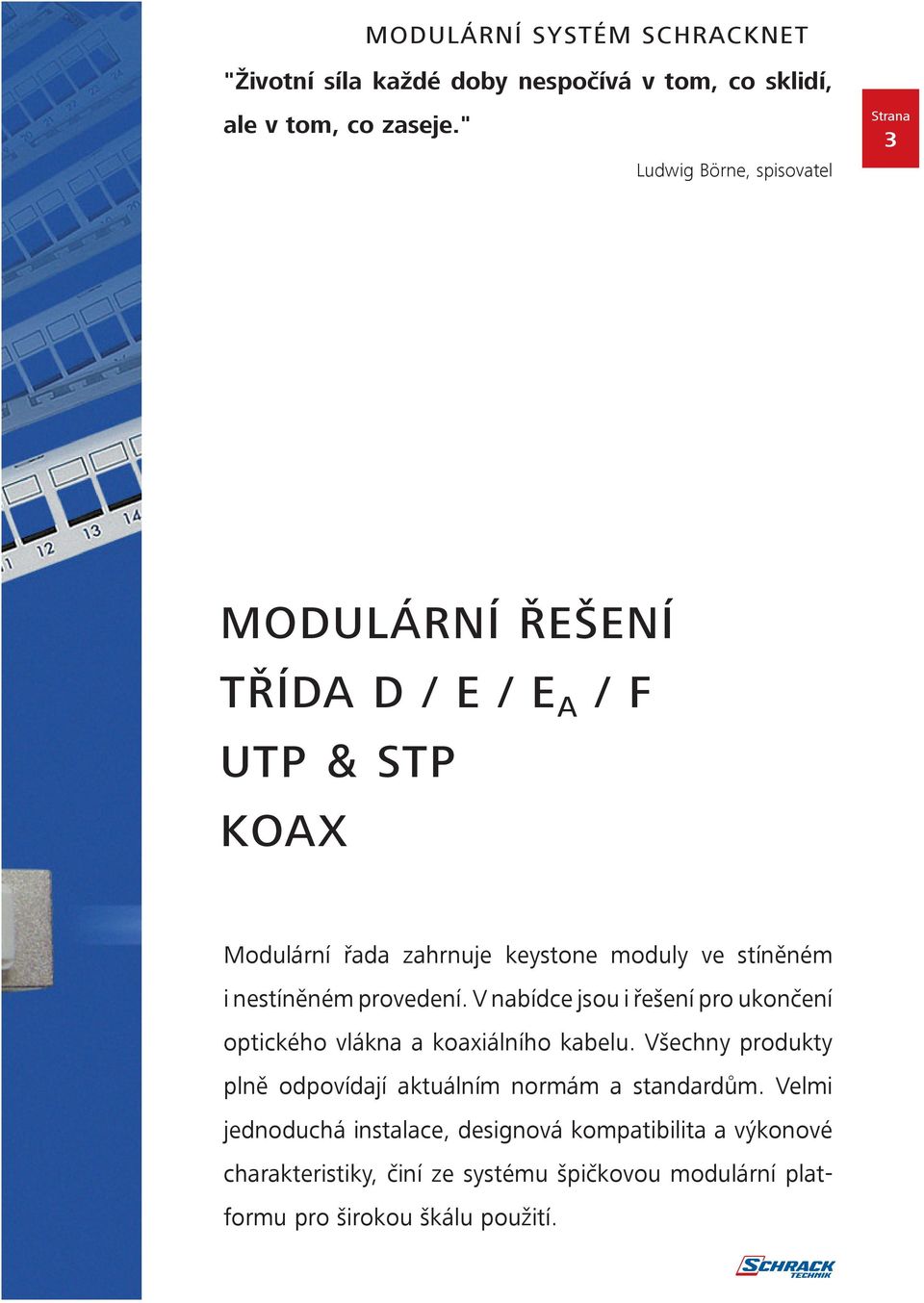

5 MODULÁRNÍ SYSTÉM SCHRACKNET "Životní síla každé doby nespočívá v tom, co sklidí, ale v tom, co zaseje." 3 Ludwig Börne, spisovatel MODULÁRNÍ ŘEŠENÍ TŘÍDA D / E / E A / F UTP & STP KOAX Modulární řada zahrnuje keystone moduly ve stíněném i nestíněném provedení. V nabídce jsou i řešení pro ukončení optického vlákna a koaxiálního kabelu. Všechny produkty plně odpovídají aktuálním normám a standardům. Velmi jednoduchá instalace, designová kompatibilita a výkonové charakteristiky, činí ze systému špičkovou modulární platformu pro širokou škálu použití.

6 4 w KEYSTONE MODULY RJ-45 NE/STÍNĚNÉ TŘÍDY D, E, E A, F (GG-45) HSEMRJ6GWT HKGDBGG45K HSEMRJ6GWS HSEMRJ5UWS w Keystone modul ne/stíněný kategorie 7, 6 A, 6 a 5 Složen ze dvou částí: modul a kabelová matice Pro aplikace 10 Gb/s, 1 Gb/s, 100 Mb/s Beznástrojový modul (klik systém), nutné kleště na odstranění pře by teč ných vodičů Zářezová svorkovnice typu 110 Možnost opětovné reinstalace modulu Pro kabely s průměrem vodiče AWG 26 - AWG 22 Měřený výkon: Cat.7 (třída F 600 MHz), Cat.6 A (třída E A 500 MHz), Cat.6 (třída E 250 MHz), Cat.5 (třída D 100 MHz) Zapojení: 1-2, 3-6, 4-5, 7-8 (TIA 568 A/B) Elektromagnetická kompatibilita dle EN Odolný proti přepětí a trvalému stejnosměrnému napětí dle IEC Kontakt pro stínicí vodič v zadní části modulu Certifikace: GHMT Německo Normy: ISO/IEC 11801, ČSN EN , IEEE 802.3an, IEEE 802.aq popis Keystone modul GG-45 stíněný, Cat.7 (třída F 600 MHz), 10 Gb/s Keystone modul RJ-45 stíněný, Cat.6 A DE-EMBEDDED (třída E A 500 MHz), 10 Gb/s Keystone modul RJ-45 stíněný, Cat.6 (třída E 250 MHz), 1 Gb/s Keystone modul RJ-45 stíněný, Cat.5 (třída D 100 MHz), 1 Gb/s Keystone modul RJ-45 nestíněný, Cat.6 (třída E 250 MHz), 1 Gb/s Keystone modul RJ-45 nestíněný, Cat.5 (třída D 100 MHz), 1 Gb/s OBJEDNACÍ číslo HKGDBGG45K HSEMRJ6GWT HSEMRJ6GWS HSEMRJ5GWS HSEMRJ6UWS HSEMRJ5UWS w KEYSTONE MODUL KOAXIÁLNÍ w Keystone modul v podobě koaxiální přímé spojky, zakončené F závitem. Použití pro TV a A/V aplikace s využitím koaxiálních kabelů DIGI-SAT. V případě instalace do modulárních zásuvek je nutné odstranit protiprachovou krytku. HSEMRKFFWS Keystone modul koaxiální, 1x spojka F-F, 75 Ω objednací číslo HSEMRKFFWS w KEYSTONE MODUL ZÁSLEPKA w Plastová krytka o velikosti keystone modulu pro zakrytí nevyužitých pozic v modulárním patchpanelu HSER0xxxx. Lze ji využít i pro modulární zásuvky. HSEMRZ01WF popis Zaslepovací modul, barva bílá RAL 9010 objednací číslo HSEMRZ01WF

7 w KOMPATIBILITA KEYSTONE MODULŮ SCHRACKNET - HSEMRJxxWx Následující tabulky ukazují, do jakých instalačních programů lze osadit keystone moduly Schrack. Instalace může být přímá, nicméně zpravidla je nutné použít mezirámečky a redukce. Je nutné věnovat také pozornost barevným odlišnostem různých výrobců. 5 w BERKER Nosná maska Centrální rámeček Modul S.1 / B.1 / B.3 / B K.1 / K Arsys w BUSCH-JÄGER Nosná maska Centrální rámeček Reflex SI / SI Linear Future / future linear Alpha exclusive G Alpha nea G Solo Impuls Carat w GIRA Nosná maska Centrální rámeček System Standard E Event Esprit S-Classic S-Color E w MERTEN Nosná maska Centrální rámeček Mezirámeček System Basis Atelier M System M M-Smart M-Arc M-Plan System Fläche Artec Trancent Antik Octocolor w HAGER Nosná maska Vnější rámeček Kryt kom. zásuvky Optima w SCHRACK WAVE Kryt kom. Zásuvky Centrální rámeček VČETNĚ masky Wave EH11002TOL EH w LEGRAND Nosná maska Centrální rámeček Creo Tenera w JUNG Nosná maska Centrální rámeček AS 500 / A 500 / A plus A NWE WW NWE WW A 590 Z WW CD 500 / CD plus CD WE WW NWE WW CD 590 Z WW CD Universal NWE WW CD 590 BFKL WW SL NWE WW SL 590 KL WW LS 990 / LS plus w SIEMENS NWE WW LS961 Z WW nebo LS 990 KL WW Nosná maska Centrální rámeček Mezirámeček DELTA i-system 5TG TG2 056 DELTA profil 5TG TG TG1 893 (nutno mechanicky upravit) DELTA style 5TG TG TG1 893 w ABB Nosná maska Kryt kom. zásuvky Vn. rámeček Tango 5014A-B A-A100B 3901A-B10B Time 5014E-B E-A F-A00110 Element 5014E-B E-A E-A00110 Solo/Solo carat 5014A-B Alpha Nea 5014A-B XXXX Alpha Exclusive 5014A-B XXXX Swing 5014G-A01018 Future Linear 5014A-B XXX Impuls 5014A-B XXX Pozn. Jednotlivé výrobní řady instalačních progamů jsou registrovanými značkami obchodních společností uvedených v záhlaví tabulek.

8 6 w KEYSTONE MODULY PRO OPTICKOU KABELÁŽ HSEMRLLLWS HMOL HSEMRLTLWS HMOL popis Plastový keystone modul, prázdný, pro optickou spojku SC-simplex nebo LC-duplex Plastový keystone modul, prázdný, pro optickou spojku ST-simplex Optická spojka LC-LC duplexní, MM Optická spojka LC-LC duplexní, SM/PC Optická spojka SC-SC simplexní, MM Optická spojka SC-SC simplexní, SM/PC Optická spojka ST-ST simplexní, MM Optická spojka ST-ST simplexní, SM/PC OBJEDNACÍ číslo HSEMRLLLWS HSEMRLTLWS HMOL HMOL HMOL HMOL HMOL HMOL w MODULÁRNÍ ZÁSUVKY 50 X 50 MM POD OMÍTKU HSED01UW2S HSED02UW1S HSED02UW2S HSEDZBES HSED03UW2S EH11002TOL w Modulární zásuvka v provedení pod omítku, prázdná, neosazená Vhodná do pod/parapetního kanálu, do instalačních žlabů Maska 50 x 50 mm, vnější rámeček 80 x 80 mm Neosazené pozice chráněné protiprachovou krytkou Kovový nosný rám Samostatný zemnicí bod pro ukončení stíněné kabeláže Výstup modulů 90 stupňů nebo 45 stupňů Popisovací štítek Barva bílá RAL 9010 Design WAVE - viz. dílčí katalog SCHRACK WAVE popis OBJEDNACÍ číslo Datová zásuvka pod omítku, design WAVE, pro 2 keystone moduly, neosazená, 90 stupňů, barva bílá RAL 9010 Datová zásuvka pod omítku, pro 1 keystone modul, neosazená, 45 stupňů, protiprachová krytka, barva bílá RAL 9010 Datová zásuvka pod omítku, pro 2 keystone moduly, neosazená, 45 stupňů, protiprachová krytka, barva bílá RAL 9010 Datová zásuvka pod omítku, pro 3 keystone moduly, neosazená, 45 stupňů, protiprachová krytka, barva bílá RAL 9010 Datová zásuvka pod omítku, pro 2 keystone moduly, neosazená, 90 stupňů, barva bílá RAL 9010 Příslušenství k datové zásuvce (popisný štítek, 2 šroubky) EH11002TOL HSED01UW2S HSED02UW2S HSED03UW2S HSED02UW1S HSEDZBES--

9 w BOX PRO MONTÁŽ MODULÁRNÍ ZÁSUVKY 50 X 50 MM NA OMÍTKU w popis Box na omítku Rozměry: 80 x 80 x 42 mm Barva bílá RAL HSEAP842WF popis Box na omítku, 80 x 80 x 42 mm, barva bílá RAL 9010 OBJEDNACÍ číslo HSEAP842WF w MODULÁRNÍ ZÁSUVKA NA OMÍTKU NÁSTĚNNÝ BOX HSED01AW3S HSED02AW3S HSED04AW3S HSED06AW3S w popis Nástěnné boxy jsou určené k instalaci keystone modulů RJ-45, koaxiálních i optických. Existují v provedení pro 1, 2, 4, 6 a 12 modulů. Součástí balení je popisný štítek, plastové ikony, šrouby a vázací pásky. V případě instalace optických a koaxiálních modulů je nutné nejprve vyjmout protiprachové krytky. Nástěnný box, neosazený, pro 1 keystone modul, 46 x 30 x 65 mm, barva bílá RAL 9010 Nástěnný box, neosazený, pro 2 keystone moduly, 68 x 30 x 65 mm, barva bílá RAL 9010 Nástěnný box, neosazený, pro 4 keystone moduly, 118 x 30 x 65 mm, barva bílá RAL 9010 Nástěnný box, neosazený, pro 6 keystone modulů, 173 x 30 x 65 mm, barva bílá RAL 9010 Nástěnný box, neosazený, pro 12 keystone modulů, 173 x 36 x 120 mm, barva bílá RAL 9010 OBJEDNACÍ ČÍSLO HSED01AW3S HSED02AW3S HSED04AW3S HSED06AW3S HSED12AW3S w certifikáty

10 MODULÁRNÍ SYSTÉM SCHRACKNET w MODULÁRNÍ ZÁSUVKA 45 X 45 MM 8 HSEMD02W2F HSEMD01W1F HSEMDZ1W1F w popis Klasická zásuvka typu MOSAIK 45 x 45 mm pro instalaci do podlahových krabic. Existuje ve dvou variantách: 45 x 45 mm s možností instalace 2 modulů, resp. 22,5 x 45 mm pro jeden modul. Dvouportová zásuvka 45 x 45 mm má protiprachové krytky a výstup modulů pod úhlem 45 stupňů. Popisný štítek je umístěný v horní části. Jednoportová zásuvka 22,5 x 45 mm se vyznačuje výstupem modulu pod úhlem 90 stupňů. Zásuvka obsahuje protiprachovou clonku a popisný štítek. OBJEDNACÍ ČÍSLO Modulární zásuvka 45 x 45mm, prázdná, pro 2 moduly, barva bílá RAL 9010 HSEMD02W2F Modulární zásuvka 22,5 x 45mm, prázdná, pro 1 modul, barva bílá RAL 9010 HSEMD01W1F Záslepka 22,5 x 45 mm, barva bílá RAL 9010 HSEMDZ1W1F w DIN ADAPTÉR w popis Plastový adaptér pro instalaci datových zásuvek 45 x 45 mm, resp. 22,5 x 45 mm do silnoproudé skříně nebo domovní rozvodnice, na lištu DIN. Bezšroubová montáž do všech domovních rozvodnic Schrack Technik (BK04/05/07/08), viz. katalogy Domovní rozvodnice, popř. Multimedia box. ÀÄÂź KOMPET ENCE ZAVAZUJ Á Å ENERGIE PRŮMYS L BUDOVY ZAŘÍZEN Í DATA KABELY OSVĚTL Ï Ë ÏÊ º ÂÊÁÉ¾Â È ½Ç º¹¾ ÄÍ À µ ½Äº ÀÄ ă Êþ ǺϾ¹ºÃ À $Ã0 F º ÇÄ ºIºÃ0 ÅÇÄ ÎÉÎ ¹¾ÃÃ' ¹ ÄÂÎ ROZ VÁD ROZ VOD ĚČE M20 00, A DOM NICE M16 0 OVN Í ROZ VOD NICE HSEMHUT001 ɺà º E. ENÍ º¼ ÃÅ QÀÌ Æ µè ÂÉÌ Í D.Í Á. Ç ¾ µ Ì ÂÆ É&Ç Á. OBJEDNACÍ ČÍSLO DIN adaptér pro datovou zásuvku 45 x 45 mm, neosazený, 47 x 52 x 68 mm, barva bílá RAL 9010 HSEMHUT001 w RÁMEČEK PRO MONTÁŽ ZÁSUVKY 45 X 45 MM POD OMÍTKU BOX PRO MONTÁŽ ZÁSUVKY 45 X 45 MM NA OMÍTKU w HSEMDR2W0F HSEMDRxW0F HSEMAP2W3F Pro zásuvky typu MOSAIK je možné použít klasický rámeček pro montáž pod omítku nebo do jedné instalační přístrojové krabice. Do rámečku lze vložit 2, 4 nebo 6 samostatných jednoportových zásuvek 22,5 x 45 mm. Do rámečku lze vložit 1, 2 nebo 3 samostatné dvouportové zásuvky 45 x 45 mm. Se zásuvkou typu MOSAIK je též mož né instalovat povrchovou montáž. OBJEDNACÍ ČÍSLO Rámeček pod omítku, vnitřní rozměr 45 x 45 mm, vnější rozměr 80 x 80 mm, barva bílá RAL 9010 HSEMDR2W0F Rámeček pod omítku, vnitřní rozměr 45 x 90 mm, vnější rozměr 80 x 148 mm, barva bílá RAL 9010 HSEMDR4W0F Rámeček pod omítku, vnitřní rozměr 45 x 135 mm, vnější rozměr 80 x 205 mm, barva bílá RAL 9010 HSEMDR6W0F Box na omítku, pro rámeček HSEMDR2W0F, 81 x 81 x 42 mm, barva bílá RAL 9010 HSEMAP2W3F

11 w PASIVNÍ ŘEŠENÍ OCHRANY KRYTÍ IP 44 Pasivní komponenty v provedení IP 44 představují kryty, boxy a další příslušenství, do kterého se instalují konkrétní keystone moduly, popř. kompaktní zásuvky ze systému SchrackNet. Řešení se vyznačuje vysokou robustností a odolností vůči nárazům podle normy DIN Vyhovuje stupni ochrany krytím IP 44 při uzavřeném krytu. Nedovolenému přístupu zabraňuje bezpečnostní zámek. Box nabízí velký manipulační prostor pro jednoduchou a rychlou montáž. 9 w NÁSTĚNNÝ BOX IP 44 w Nástěnný box s krytím IP 44 se skládá ze samotného boxu, montážního zásuvkového rámu pro 2 libovolné keystone moduly a plastové průchodky M25, která umožňuje zakončit dva kabely o vnějším průměru 8 mm. HSEIP44APT HSEIP44AUT + HSEIP44AKT Uzamykatelný nástěnný box, 90 x 90 x 90 mm, barva šedá RAL 7035 Montážní zásuvkový rám pro max. 2 moduly, neosazený Plastová průchodka M25 / 2 x 8, pro 2 vodiče o vnějším průměru 3 8 mm, barva šedá RAL 7035 OBJEDNACÍ ČÍSLO HSEIP44APT HSEIP44AUT HSEIP44AKT w ZAPUŠTĚNÝ BOX IP 44 w Zapuštěný box je určen pro montáž pod omítku. Skládá se ze samotného boxu, montážního zásuvkového rámu pro 2 libovolné keystone moduly. HSEIP44UPT HSEIP44AUT + HSEIP44UDT Uzamykatelný kryt pro zapuštěný box, 90 x 35 x 90 mm, barva šedá RAL 7035 Montážní zásuvkový rám pro max. 2 moduly, neosazený Zapuštěný box IP 44 OBJEDNACÍ ČÍSLO HSEIP44UPT HSEIP44AUT HSEIP44UDT

12 10 w MODULÁRNÍ PATCHPANELY 19" / NÁSTĚNNÉ HSER0240GS HSER0480GS HSER0080GV HSERHUTADA HSEMRZ01WF w popis Modulární patchpanely Schrack se dodávají v barvě šedé RAL " provedení výšky 1U pro 24 modulů, resp. výšky 2U pro 48 modulů. Celokovová konstrukce se zemnicím vodičem a vyvazovacím kabelovým managementem v zadní části (v případě varianty pro 48 modulů nad každou řadou samostatný vyvazovací panel). Montážní sada v balení. K dispozici též provedení na zeď, s možností osazení až 8 modulů. Nástěnnou variantu lze také instalovan na lištu DIN pomocí montážních spon. Záslepka pro zakrytí volných nevyužitých pozic. OBJEDNACÍ ČÍSLO 19" modulární patchpanel pro 24 modulů, neosazený, výška 1U, barva šedá RAL 7035 HSER0240GS 19" modulární patchpanel pro 48 modulů, neosazený, výška 2U, barva šedá RAL 7035 HSER0480GS Nástěnný patchpanel pro 8 modulů, neosazený, barva šedá RAL 7035 HSER0080GV Sada montážních DIN spon (2 ks) pro nástěnný patchpanel HSER0080GV HSERHUTADA Záslepka pro neosazené pozice v modulárním patchpanelu, barva bílá RAL 9010 HSEMRZ01WF w INSTALAČNÍ KLEŠTĚ S BOČNÍM STŘIHEM w popis Ploché instalační kleště jako základní montážní nástroj pro novou řadu keystone modulů. Slouží k odstřižení přebytečných vodičů v kabelové matici modulu. Díky úhlovým a plochým nožům je zaručen dokonalý a minimální přesah vodičů. HTOOL00002 Ploché instalační kleště na metalické keystone moduly OBJEDNACÍ ČÍSLO HTOOL00002

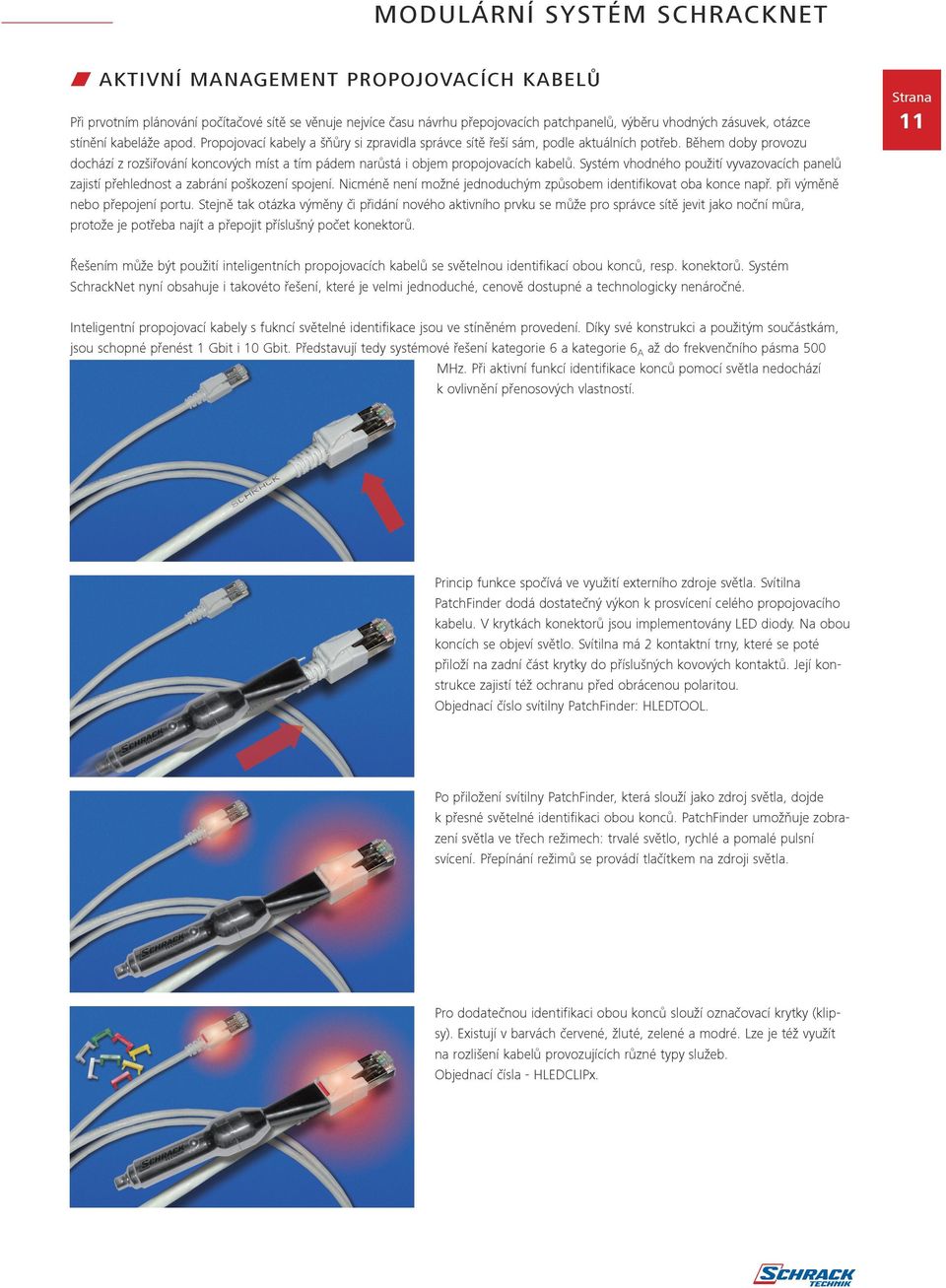

13 MODULÁRNÍ SYSTÉM SCHRACKNET w aktivní management propojovacích kabelů Při prvotním plánování počítačové sítě se věnuje nejvíce času návrhu přepojovacích patchpanelů, výběru vhodných zásuvek, otázce stínění kabeláže apod. Propojovací kabely a šňůry si zpravidla správce sítě řeší sám, podle aktuálních potřeb. Během doby provozu dochází z rozšiřování koncových míst a tím pádem narůstá i objem propojovacích kabelů. Systém vhodného použití vyvazovacích panelů zajistí přehlednost a zabrání poškození spojení. Nicméně není možné jednoduchým způsobem identifikovat oba konce např. při výměně nebo přepojení portu. Stejně tak otázka výměny či přidání nového aktivního prvku se může pro správce sítě jevit jako noční můra, protože je potřeba najít a přepojit příslušný počet konektorů. Řešením může být použití inteligentních propojovacích kabelů se světelnou identifikací obou konců, resp. konektorů. Systém SchrackNet nyní obsahuje i takovéto řešení, které je velmi jednoduché, cenově dostupné a technologicky nenáročné. Inteligentní propojovací kabely s fukncí světelné identifikace jsou ve stíněném provedení. Díky své konstrukci a použitým součástkám, jsou schopné přenést 1 Gbit i 10 Gbit. Představují tedy systémové řešení kategorie 6 a kategorie 6A až do frekvenčního pásma 500 MHz. Při aktivní funkcí identifikace konců pomocí světla nedochází k ovlivnění přenosových vlastností. Princip funkce spočívá ve využití externího zdroje světla. Svítilna PatchFinder dodá dostatečný výkon k prosvícení celého propojovacího kabelu. V krytkách konektorů jsou implementovány LED diody. Na obou koncích se objeví světlo. Svítilna má 2 kontaktní trny, které se poté přiloží na zadní část krytky do příslušných kovových kontaktů. Její konstrukce zajistí též ochranu před obrácenou polaritou. Objednací číslo svítilny PatchFinder: HLEDTOOL. Po přiložení svítilny PatchFinder, která slouží jako zdroj světla, dojde k přesné světelné identifikaci obou konců. PatchFinder umožňuje zobrazení světla ve třech režimech: trvalé světlo, rychlé a pomalé pulsní svícení. Přepínání režimů se provádí tlačítkem na zdroji světla. Pro dodatečnou identifikaci obou konců slouží označovací krytky (klipsy). Existují v barvách červené, žluté, zelené a modré. Lze je též využít na rozlišení kabelů provozujících různé typy služeb. Objednací čísla - HLEDCLIPx. 11

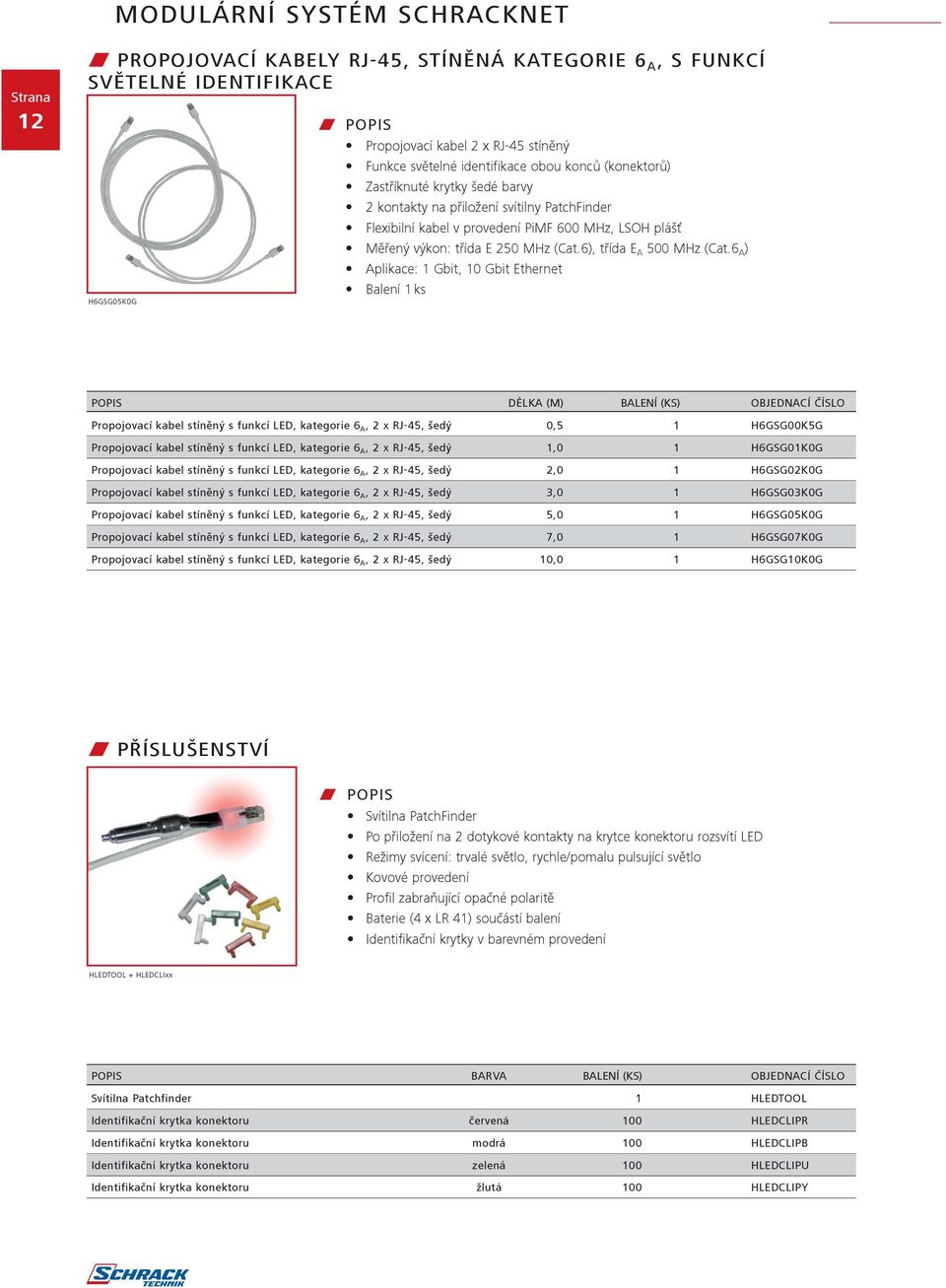

14 12 w PROPOJOVACÍ KABELY RJ-45, STÍNĚNÁ KATEGORIE 6 A, S FUNKCÍ SVĚTELNÉ IDENTIFIKACE H6GSG05K0G w popis Propojovací kabel 2 x RJ-45 stíněný Funkce světelné identifikace obou konců (konektorů) Zastříknuté krytky šedé barvy 2 kontakty na přiložení svítilny PatchFinder Flexibilní kabel v provedení PiMF 600 MHz, LSOH plášť Měřený výkon: třída E 250 MHz (Cat.6), třída E A 500 MHz (Cat.6 A ) Aplikace: 1 Gbit, 10 Gbit Ethernet Balení 1 ks popis délka (m) balení (ks) OBJEDNACÍ číslo Propojovací kabel stíněný s funkcí LED, kategorie 6 A, 2 x RJ-45, šedý 0,5 1 H6GSG00K5G Propojovací kabel stíněný s funkcí LED, kategorie 6 A, 2 x RJ-45, šedý 1,0 1 H6GSG01K0G Propojovací kabel stíněný s funkcí LED, kategorie 6 A, 2 x RJ-45, šedý 2,0 1 H6GSG02K0G Propojovací kabel stíněný s funkcí LED, kategorie 6 A, 2 x RJ-45, šedý 3,0 1 H6GSG03K0G Propojovací kabel stíněný s funkcí LED, kategorie 6 A, 2 x RJ-45, šedý 5,0 1 H6GSG05K0G Propojovací kabel stíněný s funkcí LED, kategorie 6 A, 2 x RJ-45, šedý 7,0 1 H6GSG07K0G Propojovací kabel stíněný s funkcí LED, kategorie 6 A, 2 x RJ-45, šedý 10,0 1 H6GSG10K0G w Příslušenství w popis Svítilna PatchFinder Po přiložení na 2 dotykové kontakty na krytce konektoru rozsvítí LED Režimy svícení: trvalé světlo, rychle/pomalu pulsující světlo Kovové provedení Profil zabraňující opačné polaritě Baterie (4 x LR 41) součástí balení Identifikační krytky v barevném provedení HLEDTOOL + HLEDCLIxx popis barva BALENÍ (ks) OBJEDNACÍ číslo Svítilna Patchfinder 1 HLEDTOOL Identifikační krytka konektoru červená 100 HLEDCLIPR Identifikační krytka konektoru modrá 100 HLEDCLIPB Identifikační krytka konektoru zelená 100 HLEDCLIPU Identifikační krytka konektoru žlutá 100 HLEDCLIPY

15 w PROPOJOVACÍ KABELY RJ-45, STÍNĚNÁ KATEGORIE 6 H6GLG00K5G w popis Propojovací kabel 2 x RJ-45 stíněný Konektory OEM kategorie 6 Zastříknuté krytky příslušné barvy Flexibilní kabel v provedení PiMF 250 MHz, PVC plášť Měřený výkon: třída E 250 MHz, 1 Gb / s H6GLx02K0x, x= G...šedá, R... červená, Y... žlutá, U... zelená, B... modrá. 13 popis DÉLKA (m) OBJEDNACÍ ČÍSLO Propojovací kabel stíněný, kategorie 6, 2 x RJ-45, šedý 0,5 H6GLG00K5G Propojovací kabel stíněný, kategorie 6, 2 x RJ-45, šedý 1,0 H6GLG01K0G Propojovací kabel stíněný, kategorie 6, 2 x RJ-45, šedý 2,0 H6GLG02K0G Propojovací kabel stíněný, kategorie 6, 2 x RJ-45, šedý 3,0 H6GLG03K0G Propojovací kabel stíněný, kategorie 6, 2 x RJ-45, šedý 5,0 H6GLG05K0G Propojovací kabel stíněný, kategorie 6, 2 x RJ-45, šedý 7,0 H6GLG07K0G Propojovací kabel stíněný, kategorie 6, 2 x RJ-45, šedý 10,0 H6GLG10K0G w PROPOJOVACÍ KABELY RJ-45, NESTÍNĚNÁ KATEGORIE 6 H6USG01K0T w popis Propojovací kabel 2 x RJ-45 nestíněný Konektory STEWART kategorie 6 Zastříknuté krytky příslušné barvy Flexibilní kabel v provedení U/UTP 600 MHz, LSOH plášť Měřený výkon: třída E 250 MHZ, 1 Gb / s H6USx02K0x, x= G...šedá, R... červená, Y... žlutá, U... zelená, B... modrá. popis DÉLKA (m) OBJEDNACÍ ČÍSLO Propojovací kabel nestíněný, kategorie 6, 2 x RJ-45, šedý 0,5 H6USG00K5T Propojovací kabel nestíněný, kategorie 6, 2 x RJ-45, šedý 1,0 H6USG01K0T Propojovací kabel nestíněný, kategorie 6, 2 x RJ-45, šedý 2,0 H6USG02K0T Propojovací kabel nestíněný, kategorie 6, 2 x RJ-45, šedý 3,0 H6USG03K0T Propojovací kabel nestíněný, kategorie 6, 2 x RJ-45, šedý 5,0 H6USG05K0T Propojovací kabel nestíněný, kategorie 6, 2 x RJ-45, šedý 7,0 H6USG07K0T Propojovací kabel nestíněný, kategorie 6, 2 x RJ-45, šedý 10,0 H6USG10K0T w PROPOJOVACÍ KABELY RJ-45, NESTÍNĚNÁ KATEGORIE 6, OEM H6ULG03K0G w popis Propojovací kabel 2 x RJ-45 nestíněný Konektory OEM kategorie 6 Zastříknuté krytky příslušné barvy Flexibilní kabel v provedení U/UTP 250 MHz, PVC plášť Měřený výkon: třída E 250 MHz, 1 Gb / s H6ULGx02K0x, x= G...šedá, R... červená, Y... žlutá, U... zelená, B... modrá. popis DÉLKA (m) OBJEDNACÍ ČÍSLO Propojovací kabel nestíněný, kategorie 6, 2 x RJ-45, šedý 0,5 H6ULG00K5G Propojovací kabel nestíněný, kategorie 6, 2 x RJ-45, šedý 1,0 H6ULG01K0G Propojovací kabel nestíněný, kategorie 6, 2 x RJ-45, šedý 2,0 H6ULG02K0G Propojovací kabel nestíněný, kategorie 6, 2 x RJ-45, šedý 3,0 H6ULG03K0G Propojovací kabel nestíněný, kategorie 6, 2 x RJ-45, šedý 5,0 H6ULG05K0G Propojovací kabel nestíněný, kategorie 6, 2 x RJ-45, šedý 7,0 H6ULG07K0G Propojovací kabel nestíněný, kategorie 6, 2 x RJ-45, šedý 10,0 H6ULG10K0G

16 14 w PROPOJOVACÍ KABELY RJ-45, STÍNĚNÁ KATEGORIE 5 H5GLG00K5G w popis Propojovací kabel 2 x RJ-45 stíněný Konektory OEM kategorie 5 Zastříknuté krytky příslušné barvy Flexibilní kabel v provedení SF/UTP 100 MHz, PVC plášť Měřený výkon: třída D 100 MHz, 1 Gb / s H5GLx02K0x, x= G...šedá, R... červená, Y... žlutá, U... zelená, B... modrá. popis délka (m) OBJEDNACÍ číslo Propojovací kabel stíněný, kategorie 5, 2 x RJ-45, šedý 0,5 H5GLG00K5G Propojovací kabel stíněný, kategorie 5, 2 x RJ-45, šedý 1,0 H5GLG01K0G Propojovací kabel stíněný, kategorie 5, 2 x RJ-45, šedý 2,0 H5GLG02K0G Propojovací kabel stíněný, kategorie 5, 2 x RJ-45, šedý 3,0 H5GLG03K0G Propojovací kabel stíněný, kategorie 5, 2 x RJ-45, šedý 5,0 H5GLG05K0G Propojovací kabel stíněný, kategorie 5, 2 x RJ-45, šedý 7,0 H5GLG07K0G Propojovací kabel stíněný, kategorie 5, 2 x RJ-45, šedý 10,0 H5GLG10K0G w PROPOJOVACÍ KABELY RJ-45, NESTÍNĚNÁ KATEGORIE 5 H5ULG03K0G w popis Propojovací kabel 2 x RJ-45 nestíněný Konektory OEM kategorie 5 Zastříknuté krytky příslušné barvy Flexibilní kabel v provedení U/UTP 100 MHz, PVC plášť Měřený výkon: třída D 100 MHz, 1 Gb / s H5ULx02K0x, x= G...šedá, R... červená, Y... žlutá, U... zelená, B... modrá. popis délka (m) OBJEDNACÍ číslo Propojovací kabel nestíněný, kategorie 5, 2 x RJ-45, šedý 0,5 H5ULG00K5G Propojovací kabel nestíněný, kategorie 5, 2 x RJ-45, šedý 1,0 H5ULG01K0G Propojovací kabel nestíněný, kategorie 5, 2 x RJ-45, šedý 2,0 H5ULG02K0G Propojovací kabel nestíněný, kategorie 5, 2 x RJ-45, šedý 3,0 H5ULG03K0G Propojovací kabel nestíněný, kategorie 5, 2 x RJ-45, šedý 5,0 H5ULG05K0G Propojovací kabel nestíněný, kategorie 5, 2 x RJ-45, šedý 7,0 H5ULG07K0G Propojovací kabel nestíněný, kategorie 5, 2 x RJ-45, šedý 10,0 H5ULG10K0G

17 w INSTALAČNÍ KABEL S/FTP CAT MHZ (SYSTÉMOVÝ KABEL TŘÍDY F a E A 10 GB / S) HSEKP423HB w Provedení: stíněný kabel S/FTP PiMF (samostatně stíněné páry) do MHz Vodič: měděný drát Průměr vodiče: AWG 23 (0,57 mm) Vnější plášť vodiče: Polyethylen (PE) Průměr přes plášť vodiče: 1,45 mm ± 0,05 mm Stínění: samostatně stíněné páry folií + zemnicí drát + celkové stínění opletením Vnější plášť kabelu: LSOH dle IEC (nízkokouřivý a bezhalogenový), FRNC dle IEC Vnější průměr kabelu: 8,0 mm Barva pláště: modrá, RAL 5015 Balení: dřevěná cívka 500 m, m Normy: ISO/IEC 11801, ČSN EN , IEC , IEC w PŘENOSOVÉ PARAMETRY Minimální instalační poloměr ohybu: 60 mm NVP: 0,75 c Maximální zatížení v tahu: 100 N Frekvenční pásmo: 600 MHz (Cat.7), MHz Nesouměrné zpoždění: <= 15 ns/100 m VÁHA (kg/m) OBSAH MĚDI (g/m) OBJEDNACÍ ČÍSLO Kabel S/FTP PiMF, 4 x 2 x AWG 23, kategorie 7, MHz, FRNC + LSOH modrý plášť 0, HSEKP423HB Kabel S/FTP PiMF, 2 x (4 x 2 x AWG 23), kategorie 7, MHz, FRNC + LSOH modrý plášť 0, HSEKP823HB ÚTLUM Frekvence MHz Norma (Max.) 1) 2,0 5,7 18,5 26,8 30,2 41,6 44,1 48,9 db / 100 m Typické hodnoty 1,9 4,8 16,4 24,5 24,5 36,1 38,2 42,9 47,7 50,8 55,1 61,0 db / 100 m NEXT Frekvence MHz Norma (Min.) 1) db Typické hodnoty db PS NEXT Frekvence MHz Norma (Min.) 1) db / 100 m Typické hodnoty db / 100 m PS EL-FEXT Frekvence MHz Norma (Min.) 1) db / 100 m Typické hodnoty db / 100 m PS ACR Frekvence MHz Norma (Min.) 1) db / 100 m Typické hodnoty db / 100 m zpětný odraz Frekvence MHz Norma (Min.) 1) 23,0 25,0 20,1 18,0 17,3 17,3 17,3 17,3 db / 100 m Typické hodnoty 24,5 31,1 33,2 33,2 33,4 31,4 30,5 27,6 26,2 23,9 31,7 18,0 db / 100 m 1) ČSN EN : 2008

18 w INSTALAČNÍ KABEL F/FTP CAT MHZ (SYSTÉMOVÝ KABEL TŘÍDY E) 16 w Provedení: stíněný kabel F/FTP PiMF (samostatně stíněné páry) do 450 MHz Vodič: měděný drát Průměr vodiče: AWG 23 (0,57 mm) Vnější plášť vodiče: Polyethylen (PE) Průměr přes plášť vodiče: 1,10 mm ± 0,05 mm HSEKP423HC Stínění: samostatně stíněné páry folií + zemnicí drát + celkové stínění folií Vnější plášť kabelu: LSOH dle IEC (nízkokouřivý a bezhalogenový), FRNC dle IEC Vnější průměr kabelu: 7,4 mm Barva pláště: modrá, RAL 5015 Balení: dřevěná cívka 500 m a m Normy: ISO/IEC 11801, ČSN EN , IEC , IEC w PŘENOSOVÉ PARAMETRY Minimální instalační poloměr ohybu: 60 mm NVP: 0,79 c Maximální zatížení v tahu: 105 N (HSEKP423HC), 210 N (HSEKP823HC) Frekvenční pásmo: 250 MHz (Cat.6), 450 MHz Nesouměrné zpoždění: 4 ns/100 m VÁHA (kg/m) OBSAH MĚDI (g/m) OBJEDNACÍ ČÍSLO Kabel F/FTP PiMF, 4 x 2 x AWG 23, kategorie 6, 450 MHz, FRNC + LSOH modrý plášť 0, HSEKP423HC Kabel F/FTP PiMF, 2 x (4 x 2 x AWG 23), kategorie 6, 450 MHz, FRNC + LSOH modrý plášť 0, HSEKP823HC ÚTLUM Frekvence MHz Norma (Max.) 1) 2,1 6,0 19,9 26,0 33,0 db / 100 m Typické hodntoty 1,9 5,5 17,7 21,5 28,1 38,6 db / 100 m NEXT Frekvence MHz Norma (Min.) 1) 66,0 59,3 44,3 41,0 38,3 db Typické hodnoty 100,0 10,0 93,0 91,0 88,0 83,0 db PS NEXT Frekvence MHz Norma (Min.) 1) 64,0 57,3 42,3 39,1 36,3 db / 100 m Typické hodnoty 98,0 98,0 91,0 288,0 86,0 80,0 db / 100 m PS EL-FEXT Frekvence MHz Norma (Min.) 1) 64,0 47,0 27,0 23,0 19,0 db / 100 m Typické hodnoty 91,0 91,0 79,0 72,0 66,0 50,0 db / 100 m 1) ČSN EN : 2008

19 w INSTALAČNÍ KABEL U/UTP CAT MHZ (SYSTÉMOVÝ KABEL TŘÍDY E) HSEKU423P1 w Provedení: nestíněný kabel U/UTP (plastový oddělující kříž) do 250 MHz Vodič: měděný drát Průměr vodiče: AWG 23 (0,57 mm) Vnější plášť vodiče: Polyethylen (PE) Průměr přes plášť vodiče: 1,10 mm ± 0,05 mm Stínění: žádné Vnější plášť kabelu: LSOH dle IEC (nízkokouřivý a bezhalogenový), PVC dle IEC Vnější průměr kabelu: 5,5 mm Barva pláště: modrá, RAL 5015 Balení: dřevěná cívka 500 m, m Normy: ISO/IEC 11801, ČSN EN , IEC w PŘENOSOVÉ PARAMETRY Minimální instalační poloměr ohybu: 40 mm NVP: 0,68 c Maximální zatížení v tahu: 100 N Frekvenční pásmo: 250 MHz (Cat.6) Nesouměrné zpoždění: 45 ns /100 m VÁHA (kg/m) OBSAH MĚDI (g/m) OBJEDNACÍ ČÍSLO Kabel U/UTP, 4 x 2 x AWG 23, kategorie 6, 250 MHz, PVC modrý plášť, 500 m 0, HSEKU423P1 Kabel U/UTP, 4 x 2 x AWG 23, kategorie 6, 250 MHz, LSOH modrý plášť, 500 m 0, HSEKU423H1 ÚTLUM Frekvence ,25 62, MHz Norma (Max.) 1) 2,1 6 10,9 15,5 19,9 29,1 33 db / 100 m Typické hodnoty 1,65 5,6 10,2 14,9 19,2 27, ,6 db / 100 m NEXT Frekvence ,25 62, MHz Norma (Min.) 1) db Typické hodnoty db PS NEXT Frekvence ,25 62, MHz Norma (Min.) 1) db / 100 m Typické hodnoty db / 100 m ELFEXT Frekvence ,25 62, MHz Norma (Min.) 1) db / 100 m Typické hodnoty db / 100 m PS ELFEXT Frekvence ,25 62, MHz Norma (Min.) 1) db / 100 m Typické hodnoty db / 100 m zpětný odraz Frekvence MHz Norma (Min.) 1) 25 23,6 21,5 20, ,3 db / 100 m Typické hodnoty db / 100 m 1) ČSN EN : 2008

20 18 w INSTALAČNÍ KABEL (S)F/UTP CAT MHZ (SYSTÉMOVÝ KABEL TŘÍDY D) HSEKS424PP HSEKF424P1 w SF/UTP Provedení: stíněný kabel SF/UTP do 100 MHz Vodič: měděný drát Průměr vodiče: AWG 24 (0,51 mm) Vnější plášť vodiče: Polyethylen (PE) Průměr přes plášť vodiče: 1,05 mm Stínění: celkové stínění folií + celkové stínění opletením + zemnicí vodič Vnější plášť kabelu: PVC Vnější průměr kabelu: 6,0 mm Barva pláště: modrá RAL 5015, šedá RAL 7035 Balení: dřevěná cívka 500 m Normy: ISO/IEC 11801, ČSN EN w F/UTP Provedení: stíněný kabel F/UTP do 100 MHz Vodič: měděný drát Průměr vodiče: AWG 24 (0,51 mm) Vnější plášť vodiče: Polyethylen (PE) Průměr přes plášť vodiče: 1,05 mm Stínění: celkové stínění folií + zemnicí vodič Vnější plášť kabelu: PVC, LSOH dle IEC Vnější průměr kabelu: 5,9 mm Barva pláště: modrá RAL 5015 Balení: krabice 305 m, dřevěná cívka 500 m, 1000 m Normy: ISO/IEC 11801, ČSN EN w PŘENOSOVÉ PARAMETRY Minimální instalační poloměr ohybu: 50 mm NVP: 0,75 c Maximální zatížení v tahu: 100 N Frekvenční pásmo: 100 MHz (Cat.5) w PŘENOSOVÉ PARAMETRY Minimální instalační poloměr ohybu: 50 mm NVP: 0,75 c Maximální zatížení v tahu: 90 N Frekvenční pásmo: 100 MHz (Cat.5) popis VÁHA(KG/M) OBSAH MĚDI (G/M) objednací číslo Kabel SF/UTP, 4 x 2 x AWG 24, kategorie MHz, PVC modrý plášť, 500 m 0, HSEKS424PP Kabel SF/UTP, 4 x 2 x AWG 24, kategorie MHz, PVC šedý plášť, 500 m 0, HSEKS424P0 Kabel F/UTP, 4 x 2 x AWG 24, kategorie MHz, PVC modrý plášť, 500 / 1000 m 0, HSEKF424PP Kabel F/UTP, 4 x 2 x AWG 24, kategorie MHz, PVC modrý plášť, 305 m 0, HSEKF424P1 Kabel F/UTP, 4 x 2 x AWG 24, kategorie MHz, LSOH modrý plášť, 305 m 0, HSEKF424H1

21 w INSTALAČNÍ KABEL U/UTP CAT MHZ (SYSTÉMOVÝ KABEL TŘÍDY D) HSEKU424P1 w Provedení: nestíněný kabel U/UTP do 100 MHz Vodič: měděný drát Průměr vodiče: AWG 24 (0,51 mm) Vnější plášť vodiče: Polyethylen (PE) Průměr přes plášť vodiče: 0,90 ± 0,05 mm Stínění: žádné Vnější plášť kabelu: LSOH dle IEC (nízkokouřivý a bezhalogenový), PVC dle IEC Vnější průměr kabelu: 5,2 mm Barva pláště: modrá RAL 5015, popř. šedá RAL 7035 Balení: krabice 305 m, dřevěná cívka 500 m Normy: ISO/IEC 11801, ČSN EN , IEC , IEC w PŘENOSOVÉ PARAMETRY Minimální instalační poloměr ohybu: 50 mm NVP: 0,69 c Maximální zatížení v tahu: 90 N Frekvenční pásmo: 100 MHz (Cat.5), 100 MHz Nesouměrné zpoždění: 40 ns/100 m VÁHA (kg/m) obsah mědi (g/m) OBJEDNACÍ ČÍSLO Kabel U/UTP, 4 x 2 x AWG 24, kategorie MHz, PVC šedý plášť, 305 m 0, HSEKU424P0 Kabel U/UTP, 4 x 2 x AWG 24, kategorie MHz, PVC modrý plášť, 305 m 0, HSEKU424P1 Kabel U/UTP, 4 x 2 x AWG 24, kategorie MHz, PVC modrý plášť, 500 m 0, HSEKU424PB Kabel U/UTP, 4 x 2 x AWG 24, kategorie MHz, LSOH modrý plášť, 305 m 0, HSEKU424H1 ÚTLUM Frekvence ,25 62,5 100 MHz Norma (Max.) 1) 2,1 4 6, ,4 16,5 21,3 db / 100 m Typické hodnoty 1,9 3,9 6,2 7,9 8,9 11, ,8 db / 100 m NEXT Frekvence ,25 62,5 100 MHz Norma (Min.) 1) 60 56,3 50,3 47,3 45,8 42,9 38,4 35,3 db Typické hodnoty db PS NEXT Frekvence ,25 62,5 100 MHz Norma (Min.) 1) 57 53,3 47,3 44,3 42,8 39,9 35,4 32,3 db / 100 m Typické hodnoty db / 100 m PS ELFEXT Frekvence ,25 62,5 100 MHz Norma (Min.) 1) 60,8 48,7 40,8 36,7 34,7 30,9 24,8 20,8 db / 100 m Typické hodnoty db / 100 m ACR Frekvence ,25 62,5 100 MHz Norma (Min.) 1) db / 100 m Typické hodnoty db / 100 m PS ACR Frekvence ,25 62,5 100 MHz Norma (Min.) 1) db / 100 m Typické hodnoty db / 100 m 1) ČSN EN : 2008

22 20 w KOAXIÁLNÍ KABEL DIGI-SAT 3000 TV / STA APLIKACE w Vnitřní vodič: Dielektrikum: Vnější vodič: Opletení: Plášť kabel: 1,0 mm Cu 4,6 mm FPE bílý 17 / 0,05 mm Alu folie 112 x 0,12 mm 6,6 mm PVC bílý w elektrické vlastnosti Kapacita: 55 pf/m při 20 C Impedance: 75 ± 3 Ω (200 MHz) Max. odpor vnitřního vodiče: 19 Ω/km při 20 C Max. odpor ve smyčce: 22 Ω/km při 20 C Min. poloměr ohybu: 50 mm w faktor stínění Frekvence (mhz) hodnota (db) w vložný útlum w útlum odrazu Frekvence (mhz) 40 3,9 hodnota (db) Frekvence (mhz) hodnota (db) 100 5, , , , , , ,5 w použití Rozvody STA (analog / DVB-T), CATV UHF/VHF aplikace do 862 MHz , BALENÍ OBJEDNACÍ ČÍSLO Koaxiální kabel DIGI-SAT 3000, AI PVC bílý plášť plastová cívka 100 m XC Koaxiální kabel DIGI-SAT 3000, AI PVC bílý plášť dřevěná cívka 500 m XC

23 w KOAXIÁLNÍ KABEL DIGI-SAT 3010 SATELITNÍ APLIKACE w Vnitřní vodič: Dielektrikum: Vnější vodič: Opletení: Folie: Plášť kabel: 1,13 mm Cu 5,0 mm CELL PE bílý 17 / 0,05 mm Alu folie 128 x 0,12 mm BOPP folie 6,9 mm PVC bílý 6,9 mm PE černý 21 w elektrické vlastnosti Kapacita: 55 pf/m při 20 C Impedance: 75 ± 3 Ω (200 MHz) Max. odpor vnitřního vodiče: 17,2 Ω/km při 20 C Max. odpor ve smyčce: 20 Ω/km při 20 C Min. poloměr ohybu: 50 mm w faktor stínění Frekvence (mhz) hodnota (db) w vložný útlum w útlum odrazu Frekvence (mhz) hodnota (db) Frekvence (mhz) hodnota (db) , , , , , , ,2 w použití Satelitní rozvody, venkovní rozvody Rozvody STA (analog/dvb-t), CATV UHF/VHF aplikace , ,9 BALENÍ OBJEDNACÍ ČÍSLO Koaxiální kabel DIGI-SAT 3010, AI PVC bílý plášť plastová cívka 100 m XC Koaxiální kabel DIGI-SAT 3010, AI PVC bílý plášť dřevěná cívka 500 m XC Koaxiální kabel DIGI-SAT 3011, Al PE černý plášť plastová cívka 100 m XC Koaxiální kabel DIGI-SAT 3011, Al PE černý plášť dřevěná cívka 500 m XC

24 22 w KOAXIÁLNÍ KABEL DIGI-SAT 3030 CCTV / KAMERY w Vnitřní vodič: 1,03 mm Cu Dielektrikum: 4,6 mm CELL PE bílý Vnější vodič: 18 / 0,06 mm Alu folie Opletení: 64 x 0,12 mm Vnější vodič II: 20 / 0,03 mm Alu folie Plášť kabel: 6,8 mm PVC bílý w elektrické vlastnosti Kapacita: 54 pf/m při 20 C Impedance: 75 ± 3 Ω (200 MHz) Max. odpor vnitřního vodiče: 22,3 Ω/km při 20 C Max. odpor ve smyčce: 28,9 Ω/km při 20 C Min. poloměr ohybu: 70 mm w faktor stínění Frekvence (mhz) hodnota (db) w vložný útlum w útlum odrazu Frekvence (mhz) hodnota (db) Frekvence (mhz) hodnota (db) 40 3, , , , , , , ,5 w použití CCTV a kamerové systémy Aplikace vyžadující vysoké a kvalitní stínění UHF/VHF aplikace , Balení OBJEDNACÍ ČÍSLO Koaxiální kabel DIGI-SAT 3030, AI PVC bílý plášť plastová cívka 100 m XC Koaxiální kabel DIGI-SAT 3030, AI PVC bílý plášť dřevěná cívka 500 m XC

25 w BNC KONEKTOR KRIMPOVACÍ w BNC konektor na koaxiální kabely DIGI-SAT Krimpovací provedení, pájecí trn na středový vodič Impedance: 75 Ω Montážní nástroj krimpovací kleště CSXCKRIMK1 Rozměr a = 24 mm Rozměr b = 9 mm 23 BNC konektor DIGI-SAT krimpovací, 75 Ω Krimpovací kleště DIGI-SAT / RG-58 / RG-59 / RG-6 OBJEDNACÍ ČÍSLO CSXCKRIMK1 w bnc konektor samořezný / Šroubovací w BNC konektor na koaxiální kabely DIGI-SAT Samořezné provedení Impedance 75 Ω BNC konektor DIGI-SAT samořezný, 75 Ω OBJEDNACÍ ČÍSLO w KONEKTOR F SAMOŘEZNÝ / KOMPRESNÍ CSXCBNX-K- CSXCBNC-Sw F konektor na koaxiální kabely DIGI-SAT Samořezné provedení, kompresní Impedance 75 Ω F konektor DIGI-SAT samořezný, 75 Ω F konektor DIGI-SAT kompresní, 75 Ω OBJEDNACÍ ČÍSLO CSXCF-S--- CSXCF-M--- w Koaxiální spojky / příslušenství Spojka BNC BNC, samostatná, rovná Spojka F F Krimpovací kleště DIGI-SAT / RG-58 / RG-59 / RG-6 Kompresní kleště DIGI-SAT / RG-58 / RG-59 / RG-6 Profesionální nástroj na odstranění vnějšího pláště a dielektrika koaxiálního kabelu OBJEDNACÍ ČÍSLO CSXCBNC--- CSXCFF--- CSXCKRIMK1 CSXCKRIMK2 XC
