1 Kompetence zavazuje. MULTIMEDIA BOX HOME KOMUNIKAČNÍ ŘEŠENÍ PRO BYTY, REZIDENCE A RODINNÉ DOMY E N E R G I E P R Ů M Y S L B U D O V Y Z A Ř Í Z E N Í D A T A K A B E LY O S V Ě T L E N Í

2 :NÉTE 3CHRACK.ET ÊØÚáÚãd Ú Úãm èéçêàéêçäëöãd àö ÚáY Ú WWW SCHRACK CZ

3 KOMUNIKAČNÍ ŘEŠENÍ PRO BYTY, REZIDENCE A RODINNÉ DOMY HOME NETWORKING w Obsah MULTIMEDIA BOX i MULTIMEDIA BOX ii MULTIMEDIA BOX iii PŘÍSLUŠENSTVÍ PRO MULTIMEDIA BOX I. III SCHRACK@HOME... 18

4 PROSTĚ JEDNODUCHÉ PROSTĚ RYCHLÉ PROSTĚ SCHRACK Tučně tištěná objednací čísla představují prioritní výrobky, které lze objednat v běžném obchodním množství.

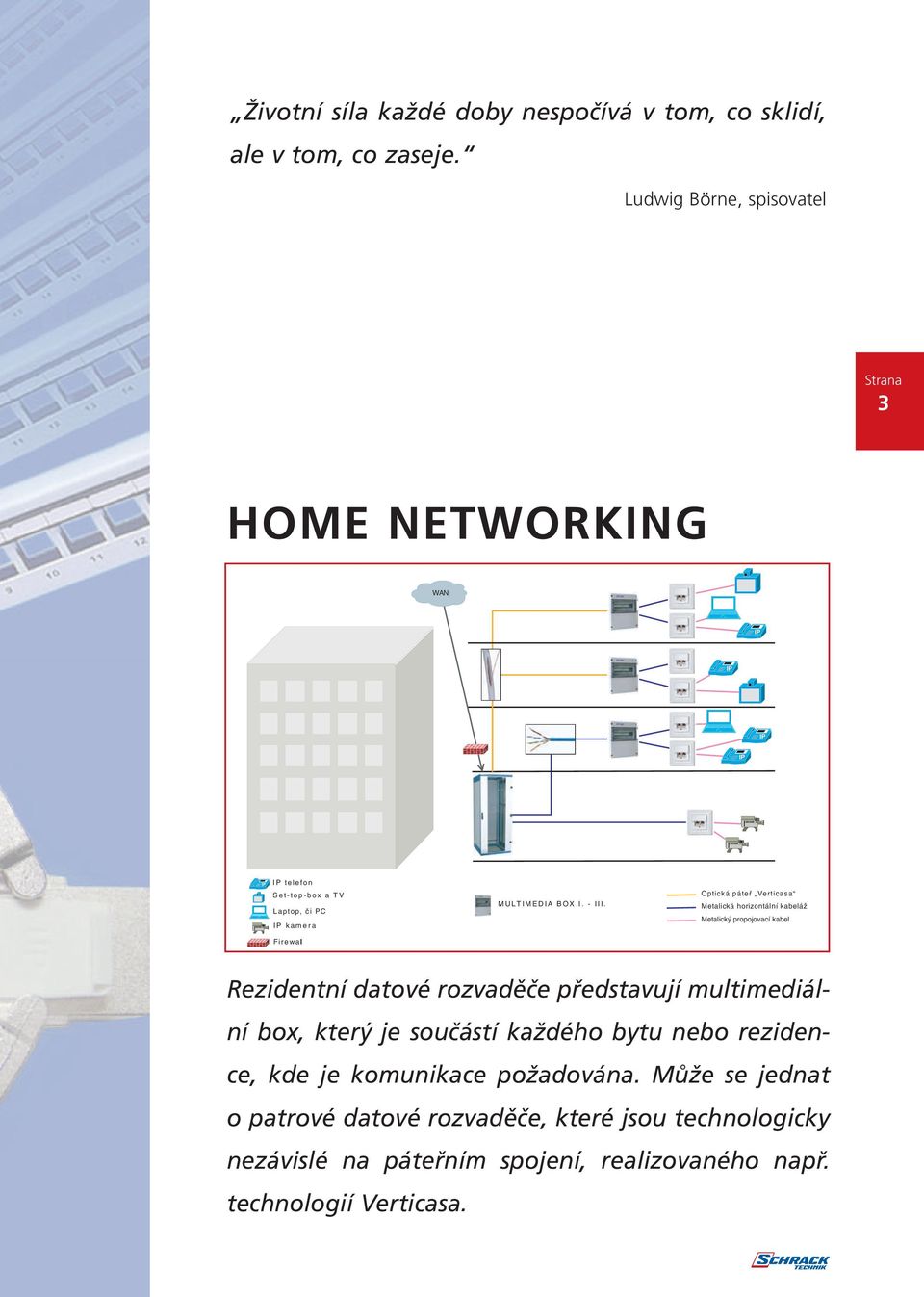

5 Životní síla každé doby nespočívá v tom, co sklidí, ale v tom, co zaseje. Ludwig Börne, spisovatel HOME NETWORKING WAN I P t e l e f o n S e t - t o p - b o x a T V Laptop, či PC I P k a m e r a F i r e w a l M U L T I M E D I A B O X I. - I I I. Optická páteř Verticasa Metalická horizontální kabeláž Metalický propojovací kabel Rezidentní datové rozvaděče představují multimediální box, který je součástí každého bytu nebo rezidence, kde je komunikace požadována. Může se jednat o patrové datové rozvaděče, které jsou technologicky nezávislé na páteřním spojení, realizovaného např. technologií Verticasa.

6 w MULTIMEDIA BOX I. MULTIMEDIA BOX I. w Řešení MULTIMEDIA BOX I. představuje jednoduchý stavebnicový systém pro zabezpečení komunikace v rámci bytů a domovních rozvodů. Jedná se o systém složený z dílčích modulů, které lze integrovat postupně a podle vývoje komunikačních standardů doplňovat. Jednotlivé prvky se umisťují do nástěnné nebo zapuštěné domovní rozvodnice. Vnitřní vybavení se instaluje na montážní desku nebo lištu DIN. Toto řešení obsahuje jak pasivní, tak i aktivní prvky. Jejich volba je vždy upravená na míru podle konkrétní potřeby koncového uživatele. Instalace, správa a údržba tohoto řešení je jednoduchá a nevyžaduje od svého uživatele žádné zvláštní znalosti komunikačních technologií. w PRINCIP Požadované služby se formou vstupních signálů ukončí na modulárním patchpanelu. Ten umožňuje ukončit vstupní kabely na různých typech konektorů a spojek (RJ-45, RF, BNC, SC, LC, ST). Kabely z účastnických zásuvek v rezidenci či bytě, jsou ukončeny stejným způsobem na modulárním patchpanelu. Po volbě aktivního prvku, jeho napojení na páteřní rozvody či poskytovatele služeb, dojde k přivedení požadované služby ke koncové zásuvce pomocí propojovacího kabelu. w MULTIMEDIA BOX I. lze sestavit z komponent Domovní rozvodnice Modulární patchpanel Keystone moduly Propojovací kabely Optický box Aktivní prvek Příslušenství OPTICKÝ BOX MODULÁRNÍ PATCHPANEL AKTIVNÍ PRVEK ZÁSUVKA ČSN 230V MULTIMEDIA BOX I.

7 w ROZVODNICE ZAPUŠTĚNÁ, DVEŘE Z OCELOVÉHO PLECHU PGR 4150 BK07000x SCHEMA BK w Domovní rozvodnice Materiál: plast (rozvodnice), ocelový plech (dveře) Zapuštěná montáž, do zdi nebo sádrokartonu Stupeň ochrany krytí: IP 30 (bez dveří), IP 40 (s dveřmi) Včetně PE a N svorkovnice Barva bílá, RAL 9016 ROZMĚRY Š x V x H TYP Zapuštěná rozvodnice, 2řadá, 24/28 modulů 359 x 464 x 91 WUH-2 BK Zapuštěná rozvodnice, 3řadá, 36/42 modulů 359 x 589 x 91 WUH-3 BK Zapuštěná rozvodnice, 4řadá, 48/56 modulů 359 x 714 x 91 WUH-4 BK w PŘÍSLUŠENSTVÍ K ZAPUŠTĚNÉ ROZVODNICI PGR 4150, 6544 BK ROZMĚRY Š x V x H Zámek FAB Náhradní klíč k zámku FAB BK BK Zaslepovací kryt plastový, na volné neosazené pozice v rozvodnici 220 x 50 x 8 BK Protiprachový kartáč zamezující vniknutí nečistot, umožňuje vstup pro propojovací kabely 300 x 70 x 8 HDZA0003 w ROZVODNICE NÁSTĚNNÁ, DVEŘE Z OCELOVÉHO PLECHU PGR 4150 BK w Domovní rozvodnice Materiál: plast (rozvodnice), ocelový plech (dveře) Dveře nutné objednat samostatně, nejsou součástí balení Nástěnná montáž Stupeň ochrany krytí: IP 20 Včetně PE a N svorkovnice Barva bílá, RAL 9016 ROZMĚRY Š x V x H TYP Nástěnná rozvodnice, 2řadá, 24/28 modulů 300 x 370 x 106 A24A BK Nástěnná rozvodnice, 3řadá, 36/42 modulů 300 x 495 x 106 A36A BK Nástěnná rozvodnice, 4řadá, 48/56 modulů 300 x 620 x 106 A48A BK ROZMĚRY Š x V x H TYP Dveře k nástěnné rozvodnici BK x 314 x 9 AT24A BK Dveře k nástěnné rozvodnici BK x 439 x 9 AT36A BK Dveře k nástěnné rozvodnici BK x 564 x 9 AT48A BK003004

8 w MODULÁRNÍ PATCHPANEL PGR 6218 CSLCU10DIN PRAKTICKÉ ZAPOJENÍ w Modulární patchpanel pro 10 keystone modulů Prázdný, neosazený, typ STAKOHOME Montáž na lištu DIN Úhel výstupu modulů: 45 º Montážní příslušenství součástí (včetně plastových rámečků pro instalaci keystone modulů) Rozměry: 150 x 30 x 35 mm Barva bílá RAL 9016 Modulární patchpanel pro 10 keystone modulů, neosazený CSLCU10DIN w KEYSTONE MODULY PGR 6012 HSEMRJ6GWT HSEMRJ5UWS HSEMRJ5GWS w Keystone moduly kategorie 6 A, 6, 5, koaxiální a optické Stíněné a nestíněné provedení, simplexní a duplexní Složen ze 2 částí: modul a kabelová matice Pro aplikace 10 Gb/s RJ-45, 1 Gb/s RJ-45 Beznástrojový modul (click systém), nutné kleště na odstranění přebytečných vodičů Zářezová svorkovnice typu 110 Možnost opětovné re-instalace Pro kabely s průměrem vodiče AWG 26 AWG 22 Měřený výkon, Cat.6 A (třída E A ) 500 MHz, Cat.6 (třída E) 250 MHz, Cat.5 (třída D) 100 MHz Zapojení: 1-2, 3-6, 4-5, 7-8 (EIA 568B/A) Normy: ISO/IEC 11801, ČSN EN , IEEE 802.3an, IEEE 802.3aq Elektromagnetická kompatibilita podle EN Odolný proti přepětí a trvalému stejnosměrnému napětí podle IEC Kontakt pro stínicí vodič v zadní části modulu (u stíněných modulů) Kompatibilita modulů: ABB (TANGO, TIME, ELEMENT, SWING), ELSO (FASHION, SCALA), GIRA, JUNG, LEGRAND (MOSAIK) Certifikát: GHMT Německo Keystone modul RJ-45 stíněný, Cat. 6 A (třída E A ) 500 MHz 10 Gb/s Keystone modul RJ-45 stíněný, Cat. 6 (třída E) 250 MHz 1 Gb/s Keystone modul RJ-45 nestíněný, Cat. 6 (třída E) 250 MHz 1 Gb/s Keystone modul RJ-45 stíněný, Cat. 5 (třída D) 100 MHz 1 Gb/s Keystone modul RJ-45 nestíněný, Cat. 5 (třída D) 100 MHz 1 Gb/s Keystone modul koaxiální, F - F spojka, 75 Ω Keystone modul optický, neosazený, pro ST spojku simplexní (HMOL) Keystone modul optický, neosazený, pro LC spojku duplexní (HMOL) nebo SC spojku simplexní (HMOL) Zaslepovací modul pro neosazené pozice v modulární zásuvce (patchpanelu) HSEMRJ6GWT HSEMRJ6GWS HSEMRJ6UWS HSEMRJ5GWS HSEMRJ5UWS HSEMRKFFWS HSEMRLTLWS HSEMRLLLWS HSEMRZ01WF w POZNÁMKA Ostatní typy modulů a spojek na vyžádání a po upřesnění.

9 w MULTIMEDIA BOX II. MULTIMEDIA BOX II. w Řešení MULTIMEDIA BOX II. představuje opět jednoduchý modulární systém, který má několik komponent stejných jako v případě MULTIMEDIA BOX I. a III., zejména vlastní řešení aktivních prvků, které realizují komunikaci podle zvolených technologií. Základem je nástěnná domovní rozvodnice s vyšším krytím. Skladá se ze dvou částí, přičemž spodní část je pro uživatele trvale uzavřena. Výběr služby se provádí přepojením propojovacích kabelů ve viditelné odnímatelné části - patchpanelu. Základem je přepojovací patchpanel pro 12 koncových účastnických zásuvek. Vnitřní vybavení se instaluje na montážní desku nebo lištu DIN. Řešení obsahuje jak pasivní, tak i aktivní prvky. Jejich volba je vždy upravená na míru podle konkrétní potřeby koncového uživatele. Instalace, správa a údržba tohoto řešení je jednoduchá a nevyžaduje od svého uživatele žádné zvláštní znalosti komunikačních technologií. w PRINCIP Požadované služby se formou vstupních signálů ukončí na zářezové svorkovnici kompaktního patchpanelu. Ten je rozdělen na 2 sekce po 6 portech. Kabely z účastnických zásuvek v rezidenci či bytě, jsou ukončeny stejným způsobem. Mezi jednotlivými sekcemi, které lze chápat jako vstupní a výstupní, se provádí přepojování pomocí propojovacích kabelů. Napojení aktivních prvků se provádí přes konsolidační propojovací kabel, který se na jednom konci osadí konektorem (zpravidla RJ-45) a druhý konec se instaluje na zadní zářezovou svorkovnici kompaktního patchpanelu. w MULTIMEDIA BOX II. lze sestavit z komponent Domovní rozvodnice Kompaktní patchpanel Propojovací kabely Optický box Aktivní prvek Příslušenství MULTIMEDIA BOX II. MONTÁŽNÍ DESKA MONTÁŽNÍ DRŽÁKY PATCHPANELU KOMPAKTNÍ PATCHPANEL OPTICKÝ BOX AKTIVNÍ PRVEK ZÁSUVKA ČSN 230V

10 w ROZVODNICE NÁSTĚNNÁ, S VYŠŠÍM KRYTÍM PGR 4150 CSCT24GL/CSCT36GL w Domovní rozvodnice s průhlednými dveřmi Nástěnné provedení Materiál: plast Stupeň ochrany krytí: IP 55 Včetně PE a N svorkovnice Okolní teplota: -15 až + 60 C Barva šedá RAL 7035 ROZMĚRY Š x V x H Nástěnná rozvodnice, 1řadá, IP x 375 x 136 CSCT24GL Nástěnná rozvodnice, 1řadá, IP x 500 x 136 CSCT36GL Montážní deska pro nástěnnou rozvodnici CSCT24MONT w KOMPAKTNÍ PATCHPANEL PGR 6211, 6218 CSLCUP1210 w Kompaktní přepojovací panel Osazený 12 x RJ-45 Nestíněné provedení Celokovová masivní konstrukce Měřený výkon: Cat.5 (třída D) 100 MHz Montáž na kovové úchyty (montážní redukce) Zářezová svorkovnice typu 110 Zapojení: 1-2, 3-6, 4-5, 7-8 (TIA 568A/B) Normy: ISO/IEC 11801, ČSN EN Barva černá RAL 9017 Kompaktní patchpanel, 12 x RJ-45, nestíněný, Cat.5 (třída D), 100 MHz Montážní redukce pro přepojovací patchpanel (2 ks) CSLCUP1210 CSCTRED2

11 w MULTIMEDIA BOX III. w Řešení MULTIMEDIA BOX III. je postavené na stavebnicové modulární vnitřní konstrukci. Základem je nástěnná rozvodnice s plnými dveřmi a montážní deskou. Není do ní vidět, což zabraňuje neoprávněnému zásahu. Veškeré prvky jsou skryty uvnitř. Ovládání a správa se provádí uvnitř, bez možnosti vnějšího zásahu. Vnitřní vybavení se instaluje na montážní desku. Řešení obsahuje jak pasivní, tak i aktivní prvky. Jejich volba je vždy upravená na míru podle konkrétní potřeby koncového uživatele. Instalace, správa údržba tohoto řešení je jednoduchá a nevyžaduje od svého uživatele žádné zvláštní znalosti komunikačních technologií. w PRINCIP Řešení najde uplatnění např. v tzv. panelákových instalacích, kdy se v rámci rekonstrukce instalují komunikační boxy do společných stoupacích otvorů. Požadované služby se formou vstupních signálů ukončí v modulárním patchpanelu, který je ve formě nástěnného boxu schopen pojmout až 12 vstupních nebo výstupních kabelových tras. Veškeré spojení na porty aktivních prvků se realizuje uvnitř skříně. Podle velikosti instalace lze libovolně uspořádat rozmístění jednotlivých prvků. Vnitřní vybavení je trvale skryto před obsluhou. Toto řešení našlo uplatnění i ve specifických instalacích, např. mycí linka, důlní šachty, napojení automatů průmyslového Ethernetu, apod. w MULTIMEDIA BOX III. lze sestavit z komponent Domovní nástěnná rozvodnice Nástěnný modulární patchpanel pro 12 keystone modulů Propojovací kabely Optický box Aktivní prvek Příslušenství (napájecí panel) MULTIMEDIA BOX III. MODULÁRNÍ NÁSTĚNNÝ PATCHPANEL OPTICKÝ BOX MONTÁŽNÍ DESKA AKTIVNÍ PRVEK AKTIVNÍ PRVEK ZÁSUVKA 2X 230V ČSN

12 w ROZVODNICE NÁSTĚNNÁ S PLNÝMI DVEŘMI, S VYŠŠÍM KRYTÍM PGR 4130 w : Domovní rozvodnice s plnými dveřmi Nástěnné provedení (montážní deska CSCT24MONT) Materiál: plast Stupeň ochrany krytí: IP 56 Okolní teplota: -15 až + 60 C Barva šedá, RAL 7035 CSAS-55 ROZMĚRY Š x V x H Nástěnná rozvodnice s plnými dveřmi, IP x 220 x 120 CSAS Nástěnná rozvodnice s plnými dveřmi, IP x 300 x 120 CSAS-65 w MODULÁRNÍ PATCHPANEL PGR 6218, 6013 w : Modulární přepojovací panel Neosazený, pro 8, resp. 12 keystone modulů Materiál: plast, resp. kov Nástěnná montáž Barva bílá RAL 9010, resp. šedá RAL 7035 CSLCU12AB HSER080GV Nástěnný modulární patchpanel, plastový, pro 12 keystone modulů, bílá barva Nástěnný modulární patchpanel, kovový, pro 8 keystone modulů, šedá barva CSLCU12AB HSER0080GV

13 w SPOLEČNÉ PŘÍSLUŠENSTVÍ K MULTIMEDIA BOXU I. III. w METALICKÁ KABELÁŽ PGR 6011, 6113 w CAT MHz TŘÍDA D Kabel U/UTP Cat.5, 4 x 2 x AWG 24, PVC modrý plášť, 305 m HSEKU424P1 Kabel U/UTP Cat.5, 4 x 2 x AWG 24, PVC modrý plášť, 500 m HSEKU424BP Kabel U/UTP Cat.5, 4 x 2 x AWG 24, PVC šedý plášť, 305 m HSEKU424P0 Kabel U/UTP Cat.5, 4 x 2 x AWG 24, LSOH modrý plášť, 305 m HSEKU424HB Kabel F/UTP Cat.5, 4 x 2 x AWG 24, PVC šedý plášť, 305 m HVSKF424P0 Kabel F/UTP Cat.5, 4 x 2 x AWG 24, LSOH modrý plášť, 305 m HVSKF424PH HSEKU424HB Kabel F/UTP Cat.5, 4 x 2 x AWG 24, PVC modrý plášť, 500 m Kabel SF/UTP Cat.5, 4 x 2 x AWG 24, PVC modrý plášť, 500 m HSEKF424PP HSEKS424PP 11 w CAT MHz TŘÍDA E Kabel U/UTP Cat.6, 4 x 2 x AWG 23, PVC modrý plášť, 305 m Kabel U/UTP Cat.6, 4 x 2 x AWG 23, PVC modrý plášť, 500 m Kabel U/UTP Cat.6, 4 x 2 x AWG 23, LSOH modrý plášť, 305 m Kabel U/UTP Cat.6, 4 x 2 x AWG 23, LSOH modrý plášť, 500 m Kabel F/FTP Cat.6, 4 x 2 x AWG 23, LSOH modrý plášť, 500 m (1000 m) HSEKU423PB HSEKU423P1 HSEKU423HB HSEKU423H1 HSEKP423HC HSEKP423HC w CAT MHz TŘÍDA F Kabel S/FTP Cat.7, 4 x 2 x AWG 23, FRNC LSOH modrý plášť, 500 m (1000 m) Kabel S/FTP Cat.7, 4 x 2 x AWG 23, FRNC LSOH šedý plášť, 500 m (1000 m) Kabel S/FTP Cat.7 A 1200 MHz, 4 x 2 x AWG 22, FRNC LSOH žlutý plášť, 500 m (1000 m) HSEKP423HK HVSKP423HK HSEKP422H2 HSEKP422H2

14 w KOAXIÁLNÍ KABELÁŽ PGR 6170 w : Koaxiální kabely pro distribuci vysokofrekvenčního signálu. Široká škála provedení zajišťuje splnění náročných požadavků na přenos kabelové televize až po individuální příjem. Jedná se o kabely s měděným Cu jádrem a fyzikální pěnovou PE izolací, která zabrání průniku vlhkosti a zhoršení přenosových vlastností. Stínění je provedeno měděnou (Cu) nebo hliníkovou (Al) folií, doplněnou o opletení. Při jejich aplikaci se používají standardizované konektory. 12 CSKK59ALP1 w PARAMETRY: Koaxiální kabely pro UHF/ VHF, SAT, TKR, DIGI-TV, CATV Provedení: Cu měděný středový vodič (drát), měděná folie a měděné opletení, popř. Al měděný středový vodič (drát), hliníková folie a měděné pocínované opletení Plášť kabelu: vnitřní (PVC) nebo venkovní (PE), barva bílá nebo černá Minimální povolená teplota pro pokládku a instalaci: +5 C Povolený teplotní rozsah pro provoz: -30 C až + 70 C (PVC), -40 C až + 80 C (PE) Minimální poloměr ohybu: dle konkrétního typu, 25 až 50 mm Návin: 100 metrů, 500 metrů ELEKTRICKÉ VLASTNOSTI / CSKK59ALP1 CSKK59ALE1 CSKK59CUP5 CSKK59CUE1 CSKK6ALP1 CSKK6ALE1 CSKK11ALE1 Označení RG-59 AL PVC RG-59 AL PE RG-59CU PVC RG-59 CU PE RG-6 AL PVC RG-6 AL PE RG-11 AL PE Impedance Ω 75 ± 3 75 ± 3 75 ± 3 75 ± 3 75 ± 3 75 ± 3 75 ± 3 Kapacita pf/m 53 ± 2 53 ± 2 53 ± 2 55 ± 3 55 ± 3 55 ± 3 55 ± 3 VR % Max. odpor vnitřního vodiče Ω/km Útlum při frekvenci 5 MHz (db / 100m) 55 MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz MHz mechanické vlastnosti Vnitřní vodič Cu Cu Cu Cu Cu Cu Cu Průměr vnitřního vodiče mm 0,81 0,81 0,81 0,81 1,02 1,02 1,66 Dielektrikum Pěna + PE Pěna + PE Pěna + Pe Pěna + Pe Pěna + Pe Pěna + Pe Pěna + Pe Průměr přes dielektrikum mm 3,7 ± 0,2 3,7 ± 0,2 3,7 ± 0,2 3,7 ± 0,2 4,8 ± 0,2 4,8 ± 0,2 7,25 ± 0,2 Vnější vodič fólie Al Al Cu Cu Al Al Al Vnější vodič opletení Cu+Sn Cu+Sn Cu Cu Cu+Sn Cu+Sn Cu+Sn Průměr přes vnější vodič mm 4,7 ± 0,2 4,7 ± 0,2 4,7 ± 0,2 4,7 ± 0,2 5,8 ± 0,2 5,8 ± 0,2 8,3 ± 0,2 Provedení pláště PVC PE PVC PE PVC PE PE Průměr přes vnější plášť mm 6,1 ± 0,3 6,1 ± 0,3 6,1 ± 0,3 6,1 ± 0,3 7,2 ± 0,3 7,2 ± 0,3 10,3 ± 0,3 Min. poloměr ohybu mm Celková hmotnost kg/km w Poznámka Na nejpoužívanější koaxiální kabely typu RG-59 lze použít BNC konektor krimpovací, např. CSBNCKRG59.

15 w PROPOJOVACÍ KABELY METALICKÉ PGR 6411, 6412, 6413, 6414 w Propojovací kabel 2 x RJ-45 stíněný, popř. nestíněný Konektory STEWART série 39 Cat.6, popř. Cat.5 Zastříknuté krytky šedé barvy Flexibilní kabel v provedení Cat.6 (600 MHz - LSOH plášť), Cat. 5 (100 MHz - PVC plášť) Možná barevná provedení: H6GSx02K0x, x= G šedá, R červená, Y žlutá, U zelená, B.modrá DÉLKA (m) Propojovací kabel stíněný Cat.6, 2 x RJ-45, šedý 0,5 H6GSG00K5G Propojovací kabel stíněný Cat.6, 2 x RJ-45, šedý 1 H6GSG01K0G Propojovací kabel stíněný Cat.6, 2 x RJ-45, šedý 2 H6GSG02K0G Propojovací kabel stíněný Cat.6, 2 x RJ-45, šedý 3 H6GSG03K0G 13 Propojovací kabel stíněný Cat.6, 2 x RJ-45, šedý 5 H6GSG05K0G Propojovací kabel stíněný Cat.6, 2 x RJ-45, šedý 7 H6GSG07K0G Propojovací kabel stíněný Cat.6, 2 x RJ-45, šedý 10 H6GSG10K0G DÉLKA (m) Propojovací kabel nestíněný Cat.6, 2 x RJ-45, šedý 0,5 H6USG00K5T Propojovací kabel nestíněný Cat.6, 2 x RJ-45, šedý 1 H6USG01K0T Propojovací kabel nestíněný Cat.6, 2 x RJ-45, šedý 2 H6USG02K0T Propojovací kabel nestíněný Cat.6, 2 x RJ-45, šedý 3 H6USG03K0T Propojovací kabel nestíněný Cat.6, 2 x RJ-45, šedý 5 H6USG05K0T Propojovací kabel nestíněný Cat.6, 2 x RJ-45, šedý 7 H6USG07K0T Propojovací kabel nestíněný Cat.6, 2 x RJ-45, šedý 10 H6USG10K0T DÉLKA (m) Propojovací kabel stíněný Cat.5, 2 x RJ-45, šedý 0,5 H5GLG00K5G Propojovací kabel stíněný Cat.5, 2 x RJ-45, šedý 1 H5GLG01K0G Propojovací kabel stíněný Cat.5, 2 x RJ-45, šedý 2 H5GLG02K0G Propojovací kabel stíněný Cat.5, 2 x RJ-45, šedý 3 H5GLG03K0G Propojovací kabel stíněný Cat.5, 2 x RJ-45, šedý 5 H5GLG05K0G Propojovací kabel stíněný Cat.5, 2 x RJ-45, šedý 7 H5GLG07K0G Propojovací kabel stíněný Cat.5, 2 x RJ-45, šedý 10 H5GLG10K0G DÉLKA (m) Propojovací kabel nestíněný Cat.5, 2 x RJ-45, šedý 0,5 H5ULG00K5G Propojovací kabel nestíněný Cat.5, 2 x RJ-45, šedý 1 H5ULG01K0G Propojovací kabel nestíněný Cat.5, 2 x RJ-45, šedý 2 H5ULG02K0G Propojovací kabel nestíněný Cat.5, 2 x RJ-45, šedý 3 H5ULG03K0G Propojovací kabel nestíněný Cat.5, 2 x RJ-45, šedý 5 H5ULG05K0G Propojovací kabel nestíněný Cat.5, 2 x RJ-45, šedý 7 H5ULG07K0G Propojovací kabel nestíněný Cat.5, 2 x RJ-45, šedý 10 H5ULG10K0G

16 w OPTICKÝ BOX PGR 6231 w Optický micro-box pro ukončení 4 vláken optického kabelu, kompletně vybavený. Je určený pro montáž na omítku, popř. jako součást větší telekomunikační skříně. Díky velmi malým rozměrům najde uplatnění i v místně kritických aplikacích, popř. jako součást MULTIMEDIA BOXU I. III. 14 CSH2050A19 Nástěnný optický micro-box Pro ukončení max. 4 vláken, max. vnější průměr optického kabelu 7,5 mm Plastová průchodka (4 x) pro vstup/výstup optických kabelů a propojovacích kabelů Integrovaná optická kazeta Držák svárů pro max. 5 ochran svárů, úchyt pomocí oboustranné lepicí pásky Standardní výbava: 4 x SC-SC simplexní spojka MM Ostatní podporované konektory: SC, LC v provedení simplexním (SC) a duplexním (LC), SM/MM Stupeň ochrany krytí: IP 20 Rozměry: 160 mm x 110 mm x 30 mm (š x v x h) Materiál: Termoplast, FRNC + LSOH provedení, barva bílá RAL 9010 ROZMĚRY Š x V x H Nástěnný optický Micro-box, vybavený, 4 x SC - SC simplexní spojka, držák svárů 160 x 110 x 30 mm CSH2050A19 w PROPOJOVACÍ KABELY OPTICKÉ PGR 6422 Konektor ST Konektor Sc Konektor Lc w Konstrukce kabelu: Kabel zipcord s pláštěm LSOH Vlákno: Multimode 62,5/125 µm OM1, 50/125 µm OM2e a OM3, 9/125 µm OS1 Široká škála možných provedení a konstrukcí Kabel se zesíleným pláštěm na požádání KATEGORIE OM1 OM2e OM3 OS1 VLÁKNO 62,5 µm 50 µm 50 µm 9 µm Optický propojovací kabel duplexní, ST / ST 1 m HLP26TT01F HLP25TT01F HLP23TT01F HLP29TT01F Optický propojovací kabel duplexní, ST / SC 1 m HLP26TC01F HLP25TC01F HLP23TC01F HLP29TC01F Optický propojovací kabel duplexní, SC / SC 1 m HLP26CC01F HLP25CC01F HLP23CC01F HLP29CC01F Optický propojovací kabel duplexní, LC / SC 1 m HLP26LC01F HLP25LC01F HLP23LC01F HLP29LC01F Optický propojovací kabel duplexní, LC / ST 1 m HLP26LT01F HLP25LT01F HLP23LT01F HLP29LT01F Optický propojovací kabel duplexní, LC / LC 1 m HLP26LL01F HLP25LL01F HLP23LL01F HLP29LL01F

17 w AKTIVNÍ PRVKY PGR 6612, 6613, 6624 PŘEPÍNAČ PŘEPÍNAČ S OPTIKOU DATOVÝ PŘEVODNÍK REZIDENTNÍ BRÁNA Aktivní prvky představují vlastní komunikační zařízení. V případě rezidencí a bytových rozvodů jsou zpravidla součástí nabídky poskytovatelů komunikačních služeb v rámci nabídnutých programů, resp. balíčku služeb. Aktivní prvky uvedené v tomto katalogu představují základní řešení, které je pro MULTIMEDIA BOX I. - III. optimalizované. Jedná se zejména o: neřízené přepínače pro metalická vedení neřízené přepínače pro metalická vedení s integrovaným optickým portem metalicko-optické převodníky 15 Samostatnou kapitolu tvoří tzv. rezidentní brány. w PŘEPÍNAČE A PŘEVODNÍKY PGR 6612, 6613 Přepínače zajišťují základní komunikaci koncových zařízení v rámci datové sítě, jako jsou např. pracovní stanice a servery, síťové tiskárny apod. Vyznačují se velmi jednoduchou instalací a údržbou, ke které nejsou zapotřebí žádné významnější znalosti. Prvky mají metalické porty s výstupem RJ-45, s rychlostí 10/100 Mbps, popř. s integrovaným optickým portem 100 Mbps. Uplatnění najdou v lokálních či menších sítích, popř. jako rozšiřující prvek velkých sítí. Představují základní komunikační prvek pro rezidentní síť za účelem sdílení zdrojů a přístupu na Internet. w TECHNICKÉ PARAMETRY Automatické rozpoznání provozu Full/Half duplex Automatické rozpoznání typu média Autocrossing Automatická detekce rychlosti na portu Autosensing 10/100 Mbps MDI-X Přepínací technologie Store & Forward Podporované technologie IEEE 802.3, IEEE 802.3u Flow control při Half duplexním provozu Zero packet loss, Back pressure Flow control při Full duplexním provozu IEEE 802.3x, Pause Frame Podporovaná média při 10 Mbps Cat.3, Cat.5 UTP/STP Podporovaná média při 100 Mbps CAT.5 UTP/STP, MM OM1/OM2 50/125 µm, 62,5/125 µm, SM 9/125 µm Systémové LED LINK/ACT na každém portu Vnitřní paměť Počet MAC adres záznamů VCCI Class B MODEL AT-FS705LE AT-FS705EFC AT-FS708LE AT-FS709EFC AT-MC101 AT-MC102 AT-MC103 QETFS705LE QETFS705SC QETFS708LE QETFS709SC QETMC101 QETMC102 QETMC103 PŘEPÍNAČ / PŘEVODNÍK PŘEPÍNAČ PŘEPÍNAČ PŘEPÍNAČ PŘEPÍNAČ PŘEVODNÍK PŘEVODNÍK PŘEVODNÍK METALICKÉ PORTY 10/100 RJ OPTICKÉ PORTY 100FX ST (SC) (SC) (SC) 1 (ST) 1 (SC) 1 (SC SM)

18 w REZIDENTNÍ BRÁNY PGR 6624 Rezidentní brána představuje inteligentní aktivní prvek typu vše v jednom. Jedná se o komunikační platformu, která je schopna přenést, zpracovat a distribuovat více služeb najednou, při zachování dostatečné kvality signálu. Prvky existují v mnoha variantách, které se liší především počtem a typem přípojných zařízení. Uvedené řešení nabízí podporu plnohodnotného formátu Triple- Play a představuje ideální vstupní prvek do rezidencí a bytových jednotek. Rezidentní brány podporují jak klasické, tak i relativně nové technologie a jsou optimalizované na přenos hlasu a obrazu přes IP protokol. Díky podpoře vláknové optiky lze realizovat platformu FTTx. Prvky mají externí napájecí zdroj. PRINCIP FUNKCE REZIDENTNÍ BRÁNY 16 w Rezidentní brány se rozdělují na 3 základní skupiny, které se liší vstupní technologií: ADSL technologie pomocí metalického kabelu Ethernet po optickém kabelu (FTTx) GEPON w Podporované služby a PROTOKOLY (obecně): ADSL 2/2+ Ethernet, POTS Bezdrátový přenos IEEE g IP video (IPTV) FTTx po SM optickém vlákně, obousměrný přenos po jednom vlákně IEEE 802.3ah GEPON Privátní virtuální sítě (IEEE 802.1Q VLAN) L2/L3 QoS IGMP, PPPoE, DHCP Integrovaný Firewall, NAT Podpora VoIP H.323, SIP, MGCP, G.711, G.726, G.729, G.723, T.38 REZIDENTNÍ BRÁNA NAPÁJENÍ VNITŘNÍ PORTY - TELEFON VNITŘNÍ PORTY - DATA VSTUPNÍ TECHNOLOGIE - WAN PORT (ADSL/OPTIKA/GEPON)

19 MODEL RG-624A RG-624B RG-634A RG-634B RG-634WA RG-634WB RG-664A/B RG-664WA/B RG-616SH RG-616LH RG-616BD RG-616RF VSTUPNÍ ROZHRANÍ (WAN) ADSL 2 (METALIKA) ETHERNET (OPTIKA) MM/100 SM/100 SM/100 SM/100 VÝSTUPNÍ ROZHRANÍ ETHERNET (RJ-45) VOIP (RJ-11) - FXS VOIP (RJ-45) - ISDN BRI 1 1 WI-FI TV (RF) 1 w Poznámka Detailní informace na vyžádání. Provedení a přesná konfigurace rezidentní brány se může lišit od aktuálního provedení díky technologickým inovacím. w PŘÍSLUŠENSTVÍ PGR 2120, 4320, PROTIPRACHOVÝ KARTÁČ ZÁSUVKA ČSN 230V NAPÁJECÍ PANEL, 2 X 230 V Protiprachový kartáč zamezující vniknutí nečistot, umožňuje vstup pro propojovací kabely Zásuvka ČSN 230 V, kompletní s rámečkem Box pro montáž zásuvky na omítku Zásuvka ČSN 230 V, montáž na lištu DIN Napájecí panel, 2 x 230V ČSN Napájecí panel, 4 x 230V ČSN HDZA0003 V V BZ A CSDPRP02 CSDPRP04 w DIN ADAPTÉR 45 X 45 PGR 6012 HSEMHUT001 HSEMHUT001 HSEMHUT001 HSEMD02W2F w Adaptér pro instalaci datové zásuvky na lištu DIN Pro zásuvku 45 x 45 mm HSEMD02WF (2 neosazené porty pro keystone moduly) Adaptér pasuje do všech domovních rozvodnic Schrack Technik (BK04/05/07/08), viz. katalog Domovní rozvodnice Bezšroubová montáž Rozměry: 45 x 45 x 54 mm (š x v x h) Materiál: plast Barva bílá DIN adaptér 45 x 45 mm, pro datovou zásuvku Zásuvka 45 x 45 mm, pro 2 keystone moduly, neosazená, barva bílá RAL 9010 HSEMHUT001 HSEMD02W2F

20 D T DOMOVNÍ KOMUNIKAČNÍ ROZVODY w SCHRACK@HOME w PRINCIP Komunikační řešení s názvem Schrack@Home představuje domovní systém postavený na principu strukturované kabeláže. Využívá podstatnou část pasivních prvků, které jsou použité v MULTIMEDIA BOXech I. III. To znamená, že lze využít veškeré výhody a přednosti domovních rozvodnic, modulárního patchpanelu s vhodnými keystone moduly. Specifické aktivní prvky zajišťují přenos televizního signálu, telefonu a datových komunikačních protokolů včetně přístupu na Internet. V tomto řešení je použit pouze jeden, tzv. systémový kabel, který nahrazuje samostatné koaxiální, telefonní a počítačové kabely. Odpadá tedy nutnost řešit jednotlivé služby a rozvody samostatně. Stačí jen vhodně navrhnout koncové zásuvky i bez znalosti budoucího připojeného zařízení, ukončit je v MULTIMEDIA BOXu a napojit na příslušné aktivní prvky. Standardní rozhraní je RJ w PŘEDNOSTI: Flexibilní a modulární koncepce Použit jeden univerzální systémový kabel pro přenos všech služeb, včetně satelitního signálu Jednoduchá instalace na bázi strukturované kabeláže Digitalizace Žádné speciální nároky na údržbu a provoz UKÁZKA ROZVODNICE SCHRACK@HOME w Aktivní prvky garantují distribuci obrazu na vzdálenost cca 35 metrů ke koncové zásuvce (do 100 metrů pro přenos hlasu a dat). Vyžadují zpravidla napájení. Jejich konfigurace je pevná. Umožňují připojit až 4 přístroje od koncových zásuvek. Vhodným propojovacím kabelem lze zajistit rozšíření systému, popř. kaskádování prvků. Veškeré aktivní prvky se instalují na lištu DIN a jsou přístupné uživateli. Vzhledem k rozličnému typu vstupních signálů, existují aktivní prvky v několika variantách a provedeních. Díky podpoře infračervého signálu lze zpracovávat řídící signály z dálkového ovládání. Takové přístroje (DVD přehrávač, videorekordér, apod.) může uživatel ovládat bez nutnosti fyzického přístupu k zařízení. Vzniká zde možnost vytvoření centrální komunikační místnosti s funkcí dálkové správy. Obrázek : Schema zapojení - CATV přes systémový kabel SYSTÉMOVÝ KABEL TV BALUN - HHAC ZÁSUVKA ZÁSUVKA CATV VSTUP DIN PATCHPANEL ZÁSUVKA TV BALUN - HHAC HHEV MULTIMEDIA BOX I. CATV N.I.U. KOAXIÁLNÍ KABEL Sestavení funkčního systému vyžaduje vzhledem k mnoha variantám vždy odbornou konzultaci. Jen tak se lze vyvarovat případných problémů s komfortem ovládání a zajištění uživatelsky přívětivého prostředí.

21 w ZÁKLADNÍ KOMPONENTY w PASIVNÍ PRVKY: Centrální domovní rozvodnice (např. typ BK07 v provedení MULTIMEDIA BOX I.) Systémový komunikační kabel (např. typ OMNI-MEDIA nebo kabel HSEKP) Modulární patchpanel pro 10 keystone modulů Keystone modul stíněný (např. typ HSEMRJ6GWT vhodný jak do patchpanelu, tak i koncové zásuvky) Koncová zásuvka pro 1, 2 nebo 3 moduly (např. typ pod omítku HSED02UW2S) Propojovací kabely do centrální rozvodnice a ke koncovým zásuvkám TV Balun pro připojení televizorů do systému, SCART / RJ-45 adaptér pro připojení Audio/Video techniky w AKTIVNÍ PRVKY: Rozbočovač televizního signálu pro 4 přístroje Audio/Video modulátor pro připojení 4 externích zařízení (SAT, DVD/Video přehrávač, kamera, domovní telefonie) Datový přepínač (switch) pro 5 síťových prvků Rozbočovač telefonního signálu Napájecí zdroj pro 4 aktivní prvky 19 w POZNÁMKA Vhodná volba keystone modulů a instalačních kabelů zajistí správnou funkčnost všech požadovaných služeb. Veškerý výkon a napojení prvků lze garantovat pouze při použití pasivních a aktivních prvků uvedených v tomto katalogu. U prvků, které byly nahrazeny jinou výrobní značkou, NELZE garantovat plnohodnotnou funkčnost celého systému. w MODULÁRNÍ ZÁSUVKA 50 x 50 MM PGR 6012 HSED02UW2S HSED02UW1S w Modulární zásuvka v provedení pod omítku, prázdná, neosazená Vhodná do podparapetního kanálu, do instalačních žlabů Maska 50 x 50 mm, vnější rámeček 80 x 80 mm Neosazené pozice chráněné protiprachovou krytkou (HSED0xUW2S) Kovový nosný rám Samostatný zemnicí bod pro ukončení stíněné kabeláže Výstup modulů 90 stupňů (HSED02UW1S) nebo 45 stupňů (HSED0xUW2S) Popisovací štítek Barva bílá, RAL 9010 Datová zásuvka pod omítku, pro 2 moduly, neosazená, 45 stupňů, protiprachové krytky, RAL 9010 Datová zásuvka pod omítku, pro 3 moduly, neosazená, 45 stupňů, protiprachové krytky, RAL 9010 Datová zásuvka pod omítku, pro 2 moduly, neosazená, 90 stupňů, RAL 9010 Datová zásuvka pod omítku, pro 1 modul, neosazená, 45 stupňů, protiprachová krytka, RAL 9010 HSED02UW2S HSED03UW2S HSED02UW1S HSED01UW2S w BOX PRO MONTÁŽ ZÁSUVKY NA OMÍTKU PGR 6012 w Box na omítku Rozměry: 80 x 80 x 32 mm, resp. 80 x 80 x 42 mm Barva bílá, RAL 9010 HSEAP842WF Box na omítku, 80 x 80 x 32 mm, hloubka 32 mm, RAL 9010 Box na omítku, 80 x 80 x 42 mm, hloubka 42 mm, RAL 9010 HSEAP80W-F HSEAP842WF

22 w MODULÁRNÍ ZÁSUVKA MOSAIK 45 X 45 MM PGR 6012 w Klasická zásuvka MOSAIK ve dvou variantách: 45 x 45 mm s možností instalace 2 modulů, resp. 22,5 x 45 mm pro jeden modul. Dvouportová zásuvka 45 x 45 mm má protiprachové krytky a výstup modulů pod úhlem 45 stupňů. Popisný štítek je umístěný v horní části. Jednoportová zásuvka 22,5 x 45 mm se vyznačuje výstupem modulu pod úhlem 90 stupňů. Zásuvka obsahuje protiprachovou krytku a popisný štítek. HSEMD02W2F HSEMD01W1F 20 Zásuvka MOSAIK 22,5 x 45 mm, pro 1 modul, neosazená, RAL 9010 Zásuvka MOSAIK 45 x 45 mm, pro 2 moduly, neosazená, RAL 9010 Záslepka MOSAIK 22,5 x 45 mm, RAL 9010 HSEMD01W1F HSEMD02W2F HSEMDZ1W1F w RÁMEČEK PRO MONTÁŽ ZÁSUVKY MOSAIK POD OMÍTKU PGR 6012 w Pro zásuvky MOSAIK je možné použít klasický rámeček pro montáž pod omítku nebo do kabelového kanálu. Rámečky umožňují montáž více zásuvek do jednoho pole, resp. do jedné instalační přístrojové krabice. Do rámečku lze vložit 2, 4 nebo 6 samostatných jednoportových zásuvek 22,5 x 45 mm. Do rámečku lze vložit 1, 2 nebo 3 samostatné dvouportové zásuvky 45 x 45 mm. HSEMDRxW0F Rámeček pod omítku, vnitřní rozměr 45 x 45 mm, vnější rozměr 80 x 80 mm, RAL 9010 Rámeček pod omítku, vnitřní rozměr 45 x 90 mm, vnější rozměr 80 x 148 mm, RAL 9010 Rámeček pod omítku, vnitřní rozměr 45 x 135 mm, vnější rozměr 80 x 205 mm, RAL 9010 HSEMDR2W0F HSEMDR4W0F HSEMDR6W0F w BOX PRO MONTÁŽ ZÁSUVKY MOSAIK NA OMÍTKU PGR 6012 w Se zásuvkou MOSAIK je též možné realizovat povrchovou montáž. K tomu slouží boxy na omítku různých rozměrů podle typu použitého rámečku HSEMDRxW0F. HSEMAPxW3F Box na omítku pro rámeček HSEMDR2W0F, 81 x 81 x 42 mm, RAL 9010 Box na omítku pro rámeček HSEMDR4W0F, 81 x 148 x 42 mm, RAL 9010 Box na omítku pro rámeček HSEMDR6W0F, 81 x 205 x 42 mm, RAL 9010 HSEMAP2W3F HSEMAP4W3F HSEMAP6W3F

23 w INSTALAČNÍ KABEL S/FTP CAT MHZ (SYSTÉMOVÝ KABEL TŘÍDY F 10 GB/S) PGR 6011 HSEKP423HK w Provedení: stíněný kabel S/FTP PiMF (samostatně stíněné páry) do MHz Vodič: měděný drát Průměr vodiče: AWG 23 (0,57 mm) Vnější plášť vodiče: Polyethylen (PE) Průměr přes plášť vodiče: 1,40 mm ± 0,05 mm Stínění: samostatně stíněné páry folií + zemnicí drát + celkové stínění opletením Vnější plášť kabelu: LSOH dle IEC (nízkokouřivý a bezhalogenový), FRNC Vnější průměr kabelu: 8,0 mm Barva pláště: modrá, RAL 5015 Balení: dřevěná cívka 500 m, m Normy: ISO/IEC 11801, ČSN EN , IEC , IEC w PŘENOSOVÉ PARAMETRY Minimální instalační poloměr ohybu: 60 mm NVP: 0,80 c Maximální zatížení v tahu: 100 N Frekvenční pásmo: 600 MHz (Cat.7), MHz Nesouměrné zpoždění: 5 ns/100 m Charakteristická impedance při 100 MHz: 100 W 21 VÁHA (kg/m) OBSAH MĚDI (g/m) Kabel S/FTP PiMF, 4 x 2 x AWG 23, 1000 MHz, FRNC + LSOH modrý plášť 0, HSEKP423HK Kabel S/FTP PiMF, 4 x 2 x AWG 23, 1000 MHz, FRNC + LSOH šedý plášť 0, HVSKP423HK Kabel S/FTP PiMF, 2 x (4 x 2 x AWG 23), 1000 MHz, FRNC + LSOH modrý plášť 0, HSEKP823HK w SYSTÉMOVÝ KABEL OMNI-MEDIA PGR 6015 HHKP w Provedení: čtyřpárový kabel specifické konstrukce Vodič: měděný drát Průměr vodiče: 3 páry (6 vodičů) - AWG 24 (0,51 mm) 1 pár (2 vodiče) - AWG 22 (0,64 mm) Vnější plášť vodiče: Polyethylen (PE) Průměr přes plášť vodiče: 1,30 mm Stínění: U/UTP pro 3 páry, S/FTP pro 1 pár Vnější plášť kabelu: LSOH dle IEC (nízkokouřivý a bezhalogenový), FRNC Vnější průměr kabelu: 7,2 mm Barva pláště: bílá, RAL 9010 Balení: smotek 100 m, cívka 500 m Normy: ISO/IEC 11801, ISO/IEC 15018, EN , EN w PŘENOSOVÉ PARAMETRY Minimální instalační poloměr ohybu: 50 mm NVP: 0,72 c Maximální zatížení v tahu: 150 N Frekvenční pásmo: 250 MHz (Cat.6), 862 MHz Nesouměrné zpoždění: 5 ns/100 m Charakteristická impedance při 100 MHz: 100 W VÁHA (kg/m) OBSAH MĚDI (g/m) Systémový kabel OMNI-MEDIA, 862 MHz, FRNC + LSOH šedý plášť 0, HHKP100300

24 w ROZBOČOVAČ TELEVIZNÍHO SIGNÁLU 1 VSTUP PGR HHEV Aktivní distributor a rozbočovač televizního signálu včetně FM radia Funkce zesilovače Funkce symetrického/asymetrického převodu Funkce impedančního přizpůsobení (75/100 Ω) Vstupní port: 1 x F-konektor šroubovací, samice (IEC ) Výstupní porty: 4 x RJ-45 stíněný (IEC ), popř. 4 x F-konektor pro kaskádování Frekvenční rozsah vstupního signálu: MHz Přímé připojení antény pro služby: analogový signál (TKR), digitální signál (DVB-T), STA, kabelová televize (CATV) Napájení ze zdroje 5 V (není součást dodání, nutno použít HHPS100100) Montáž na lištu DIN zabere 4 modulové pozice Rozměry: 71,2 x 80 x 65 mm Váha: 280 g Normy: EN , 89/336/EC, 92/31/ECC Rozbočovač televizního signálu, 1 x F-konektor, 4 x F-konektor Rozbočovač televizního signálu, 1 x F-konektor, 4 x RJ-45 HHEV HHEV w ROZBOČOVAČ TELEVIZNÍHO SIGNÁLU - 2 VSTUPY PGR 6015 HHEV Aktivní distributor a rozbočovač televizního signálu včetně FM radia a sdílení externích zařízení (DVD přehrávač, videorekordér, SAT příjímač, kamera, domovní telefony, apod.) Funkce zesilovače Funkce symetrického/asymetrického převodu Funkce impedančního přizpůsobení (75/100 Ω) Funkce infračerveného signálu (umožňuje zpracovat a převést signál z dálkového ovládání k danému televizoru a manipulovat s fyzicky nepřítomným zařízením) Vstupní porty: 2 x F-konektor šroubovací, samice (IEC ) Jeden vstup slouží pouze pro přímé připojení antény Druhý vstup slouží pouze pro napojení a sdílení externích zařízení z audio/video modulátoru (HHEV101700) Výstupní porty: 4 x RJ-45 stíněný (IEC ) Frekvenční rozsah vstupního signálu: MHz Přímé připojení antény pro služby: analogový signál (TKR), digitální signál (DVB-T), STA, kabelová televize (CATV) Napájení ze zdroje 5 V (není součást dodání, nutno použít HHPS100100) Montáž na lištu DIN zabere 4 modulové pozice Rozměry: 71,2 x 80 x 65 mm Váha: 280 g Normy: EN , 89/336/EC, 92/31/ECC Rozbočovač televizního signálu, 2 x F-konektor, 4 x RJ-45 Propojovací kabel s Audio/Video modulátorem, 2 x F-konektor (samec), 3 GHz, délka 45 cm HHEV HHPC100345

25 w AUDIO/VIDEO MODULÁTOR PGR 6015 HHEV Aktivní prvek pro připojení až 4 externích zařízení, která budou sdílená a dostupná pro televizory v systému Funkce infračerveného signálu (umožňuje zpracovat a převést signál z dálkového ovládání k danému televizoru a manipulovat s fyzicky nepřítomným zařízením) Vstupní porty: 4 x RJ-45 stíněný (IEC ) Výstupní port: 1 x F-konektor (samice), pro napojení s dvouvstupovým rozbočovačem TV signálu (HHEV101200) Frekvenční rozsah vstupního signálu: MHz Programovatelný Napájení ze zdroje 5 V (není součást dodání, nutno použít HHPS100100) Montáž na lištu DIN zabere 4 modulové pozice Rozměry: 71,2 x 80 x 65 mm Váha: 280 g Normy: EN , 89/336/EC, 92/31/ECC 23 Audio/Video modulátor, 1 x F-konektor, 4 x RJ-45 HHEV w SATELITNÍ PŘIJÍMAČ Modulátor vytvoří v daném pásmu 4 specifické frekvenční kanály (ty jsou využity pro připojená zařízení). Jejich rozložení je pevně nastavené (16 rozsahů), popř. lze nastavit vlastní frekvenční rozsah podle potřeby. Jejich nastavení se ovšem nesmí krýt s pásmy běžných televizních programů. Každý takovýto kanál odpovídá výstupnímu signálu z připojených externích zařízení. Ta jsou dostupná pro všechny televizory. Typickým příkladem může být napojení DVD přehrávače, videorekordéru a satelitního přijímače. Je nutné si uvědomit (zvláště v případu satelitního přijímače), že zařízení jsou sice libovolně dostupná, nicméně všechny televize reprodukují stejný obrazový i zvukový signál (všechny televizory zobrazují jeden disk DVD, jednu videokazetu, jeden program na satelitním přijímači). Jakákoliv manipulace s externím zařízením, včetně přepnutí právě sledovaného programu ze satelitního přijímače, se ihned objeví na všech televizorech. Jak z principu satelitního přenosu vyplývá, s jedním dekodérem lze sledovat pouze jeden program, nezávisle na počtu připojených televizorů. Stejně tak je nutné si uvědomit, že koaxiální kabel mezi satelitní anténou (parabolou) a satelitním přijímačem (dekodérem) NELZE nahradit univerzálním systémovým kabelem s kroucenými páry. V některých případech, např. z důvodu více satelitních přijímačů, je vhodné nasazení koaxiálního kabelu až přímo ke koncové zásuvce. w DATOVÝ PŘEPÍNAČ PRO 5 PC PGR 6015 HHEL Aktivní prvek pro připojení až 5 PC, popř. jiných síťových prvků (tiskárna, scanner, apod.) L2 neřízený přepínač (switch), Fast Ethernet Interní komunikace v rámci vnitřní sítě LAN Porty: 5 x RJ-45 stíněný (IEC ), 10/100 Mbps Automatické rozpoznání rychlosti a média (MDI/MDI-X) Kompletní LED indikace každého portu Instalace Plug&Play Napájení ze zdroje 5 V (není součást dodání, nutno použít HHPS100100) Montáž na lištu DIN zabere 4 modulové pozice Rozměry: 71,2 x 80 x 65 mm Váha: 280 g Normy: EN B, IEEE 802.3, IEEE 802u, 89/336/EC, 92/31/ECC Datový přepínač, 5 x RJ-45 HHEL100100

26 w TELEFONNÍ ROZBOČOVAČ PGR HHET Telefonní rozbočovač Pasivní prvek pro připojení až 4 telefonních zařízení Nenahrazuje funkce telefonní ústředny (PBX) Nenahrazuje funkce domovních telefonů neumožňuje vnitřní volání Vstupní porty: 2 x analogová linka (svorky), 1x digitální ISDN linka (RJ-45) Výstupní porty: 4 x RJ-45 stíněný (IEC ) Bez funkce CALL SECURITY v případě telefonního hovoru může kterýkoliv z volných účastníků dodatečně vstoupit do probíhajícího hovoru Přepínače na přední straně prvku - umožňují nastavit tzv. scénáře (jedná se např. o nastavení přístupu zařízení k telefonní lince, společné či individuální zvonění v případě příchozího hovoru, apod.) Nevyžaduje napájení Montáž na lištu DIN zabere 4 modulové pozice Rozměry: 71,2 x 80 x 65 mm Váha: 280 g Normy: ISO/IEC , ISO/IEC HHET w TELEFONNÍ ROZBOČOVAČ CALL SECURITY PGR 6015 HHET Pasivní prvek pro připojení až 4 telefonních zařízení Nenahrazuje funkce telefonní ústředny (PBX) Nenahrazuje funkce domovních telefonů neumožňuje vnitřní volání Vstupní porty: 2 x analogová linka (svorky), 1x digitální ISDN linka (RJ-45) Výstupní porty: 4 x RJ-45 stíněný (IEC ) Funkce CALL SECURITY v případě příchozího volání je hovor rezervován jen pro jednoho účastníka a nelze se k němu tudíž připojit Přepínače na přední straně prvku umožňují nastavit tzv. scénáře (jedná se např. o nastavení přístupu zařízení k telefonní lince, společné či individuální zvonění v případě příchozího hovoru, apod.) Nevyžaduje napájení Montáž na lištu DIN zabere 4 modulové pozice Rozměry: 71,2 x 80 x 65 mm Váha: 280 g Normy: ISO/IEC , ISO/IEC Telefonní rozbočovač s funkcí CALL SECURITY HHET w NAPÁJECÍ ZDROJ PGR 6015 HHPS Napájecí zdroj pro aktivní prvky Vstupní napájení: V AC, max. 600 ma Výstupní napájení: 5 V DC, max. 4 A 4 nezávislé přívodní kabely k aktivním prvkům Montáž na lištu DIN Rozměry: 110 x 50 x 32 mm Váha: 365 g Normy: UL, CSA, CE, TÜV Napájecí zdroj pro 4 aktivní prvky HHPS100100

27 w TV BALUN PGR 6015 HHAC TV Balun, ladicí TV balun Balun pro připojení televizoru do společného systému 1 x RJ-45 stíněný pro napojení do koncové zásuvky 1 x IEC anténní konektor pro přivedení televizního signálu do televizoru Použitelný pro signály FM UHF VHF Funkce symetrického/asymetrického převodu Funkce impedančního přizpůsobení (75/100 Ω) Funkce infračerveného signálu (umožňuje zpracovat a převést signál z dálkového ovládání k danému televizoru a manipulovat s fyzicky nepřítomným zařízením Frekvenční rozsah: MHz Ladicí útlumový článek pro vylepšení kvality obrazu Montáž do koncové zásuvky Rozměry: 16,7 x 33,2 x 52,2 mm Váha: 13 g Normy: IEC , EN HHAC HHAC TV balun, ladicí, přenos infračerveného signálu z dálkového ovládání HHAC w ADAPTER SCART / RCA / RJ-45 PGR 6015 Adaptér pro připojení externích zařízení do audio/video modulátoru Zajišťuje konverzi konektoru SCART na RJ-45 Zajišťuje konverzi kompozitních konektorů RCA CINCH na RJ-45 Možnost připojení dálkového ovládání Montáž do konektoru SCART na připojeném zařízení Rozměry: 59 x 21 x 56 mm Váha: 50 g HHAS Adaptér SCART / RCA /RJ-45 HHAS Obrázek: Schema zapojení CATV/SAT

28 w PŘENOS INFRAČERVENÉHO SIGNÁLU PGR 6015 HHAR Sestava vysílače a přijímače pro přenos infračerveného signálu z dálkového ovládání Podložka se směrově nastavitelným vysílačem/přijímačem Vysílač: napojení do infračerveného portu (2,5 jack) adaptéru SCART / RCA /RJ-45 Přijímač: napojení do infračerveného portu (2,5 jack) TV balunu Všechny prvky musí podporovat přenos infračerveného signálu Verze přijímače pro systémy SKY a SKY+ (36 khz) do 10 metrů Maximální ovládací vzdálenost 3 metry Váha: 37 g 26 Přijímač infračerveného signálu z dálkového ovládání Přijímač infračerveného signálu z dálkového ovládání, SKY/SKY+ kompatibilní Vysíláč infračerveného signálu z dálkového ovládání HHAR HHAR HHAR w ANTÉNNÍ ROZBOČOVAČ PGR 6015 Anténní splitter (-3 db) pro rozbočení koaxiálního kabelu z jedné společné antétny, kabelové televize nebo A/V modulátoru na 2 výstupy (F-konektory) Montáž na zeď, popř. na montážní desku MULTIMEDIA BOXu Rozměry: 58 x 50 x 15 mm Váha: 35 g Anténní splitter, 1x F-konektor vstupní, 2 x F-konektor výstupní HHAX w 1-PORTOVÝ PATCHPANEL - DIN PGR 6015 HHDC Plastový držák s komunikačním keystone modulem RJ-45 / ST / SC / RF Provedení stíněné i nestíněné Slouží pro zakončení SYSTÉMOVÉHO kabelu v MULTIMEDIA BOXu jako klasický patchpanel Keystone modul stíněný: HHCP pro aplikace TEL/TV/PC Keystone modul nestíněný: HHCP pro aplikace TEL/PC Výstup: RJ-45 Měřený výkon: Třída E (250 MHz), Audio/Video (862 MHz) Montáž na lištu DIN zabere 1 modulovou pozici Rozměry: 17,80 x 80 x 65 mm Váha: 32 g (stíněný modul), 30 g (nestíněný modul) Normy: ISO/IEC 11801, EN portový patchpanel, včetně nestíněného modulu 1-portový patchpanel, včetně stíněného modulu 1-portový patchpanel, včetně koaxiálního modulu (F - F) 1-portový patchpanel, 2 x napájecí modul 1-portový patchpanel, včetně průchozího nestíněného modulu RJ-45/RJ-45 1-portový patchpanel, včetně průchozího stíněného modulu RJ-45/RJ-45 1-portový patchpanel, včetně ST-ST simplexní spojky, MM 1-portový patchpanel, včetně SC-SC simplexní spojky, MM Keystone modul RJ-45, nestíněný Keystone modul RJ-45, stíněný Krycí plast na otevřené boční strany 1-portového patchpanelu HHDC HHDC HHDC HHDC HHDC HHDC HHDC HHDC HHDC HHCP HHCP HHDC199900

29 Obrázek: Schema zapojení TEL - 2 vstupní linky SYSTÉMOVÝ KABEL ANALOG IN ISDN IN DIN PANEL ZÁSUVKA NT / 2ab 1 HHET MULTIMEDIA BOX I. 27 Obrázek: Schema zapojení - LAN (PC a Internet)

30 Obrázek: Schema zapojení SAT - sdílení SYSTÉMOVÝ KABEL HHDC Dálkové ovládání 1 HHDC H High V H Low Receiver V H V High Multi- H Switch V Low DIN PANEL Dálkové ovládání 2 28 HHPC1008xx MULTIMEDIA BOX I. HHAS SAT 4 SAT 3 SAT 2 SAT 1 HHAR Dálkové ovládání 3 HHAR Dálkové ovládání 4 w POZNÁMKY
