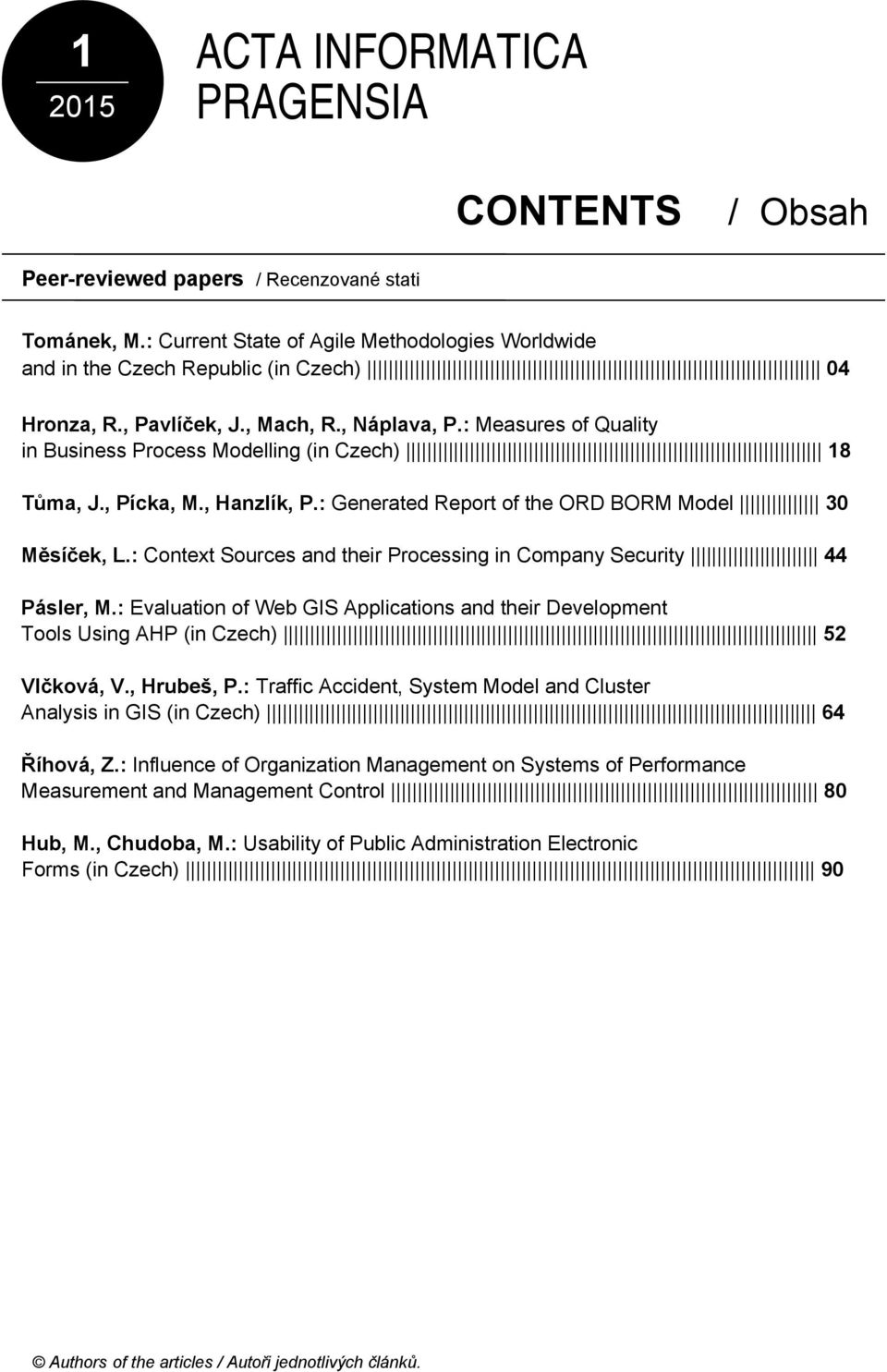

3 ACTA INFORMATICA PRAGENSIA CONTENTS / Obsah Peer-reviewed papers / Recenzované stati Tománek, M.: Current State of Agile Methodologies Worldwide and in the Czech Republic (in Czech) 04 Hronza, R., Pavlíček, J., Mach, R., Náplava, P.: Measures of Quality in Business Process Modelling (in Czech) 18 Tůma, J., Pícka, M., Hanzlík, P.: Generated Report of the ORD BORM Model 30 Měsíček, L.: Context Sources and their Processing in Company Security 44 Pásler, M.: Evaluation of Web GIS Applications and their Development Tools Using AHP (in Czech) 52 Vlčková, V., Hrubeš, P.: Traffic Accident, System Model and Cluster Analysis in GIS (in Czech) 64 Říhová, Z.: Influence of Organization Management on Systems of Performance Measurement and Management Control 80 Hub, M., Chudoba, M.: Usability of Public Administration Electronic Forms (in Czech) 90 Authors of the articles / Autoři jednotlivých článků.

4 Acta Informatica Pragensia, 2015, 4(1): 4 17 DOI: /j.aip.48 Peer-reviewed paper Současný stav používání agilních metodik ve světě a v ČR Current State of Agile Methodologies Worldwide and in the Czech Republic Martin Tománek * Abstrakt Cílem článku je porovnat používání agilních metodik ve světě a v České republice. Toto porovnání je provedeno formou komparativní analýzy dvou dostupných průzkumů uskutečněných v roce 2013 a publikovaných v roce Porovnání je dále obohaceno o výsledky dosud nepublikovaného průzkumu používání agilních metodik v nadnárodní logistické společnosti, který byl také proveden v roce Na základě tohoto celkového porovnání je dále diskutován možný další vývoj používání agilních přístupů v České republice s ohledem na světový trend. Klíčová slova: Agilní metodika, Scrum, Extrémní programování, vývoj softwaru. Abstract The objective of this research paper is to compare the current state of agile methodologies in the world and in the Czech Republic. The comparison is executed as the comparative analysis of two publicly available researches conducted in 2013 and published in The comparison is further enriched by the results of the unpublished survey in the global logistics company which was conducted also in The potential trend for agile methodologies in the Czech Republic is also discussed with regard to the worldwide trend. Keywords: Agile, Scrum, Extreme programming, Software development. 1 Úvod Článek se zabývá používáním agilních metodik ve světě a v České republice. Základ agilních metodik tvoří principy a hodnoty, které byly definovány v roce 2001 v agilním manifestu (Beck et al., 2001). Od té doby vznikají různé agilní metodiky, které jsou zaměřeny na specifické oblasti. Jako příklad lze uvést nejrozšířenější metodiku Scrum, která se soustředí na řízení agilního vývoje softwaru a dále metodiku Extrémního programování, která se soustředí na techniky vývoje softwaru. Agilní metodiky byly zprvu vnímány velice skepticky, protože byly v rozporu s dlouhodobě vyvíjenými tradičními (rigorózními) metodikami, které jsou založeny na detailním plánování a robustním vývojovém modelu. * Department of Systems Analysis, Faculty of Informatics and Statistics, University of Economics, Prague, nám. W. Churchilla 4, Praha 3, Czech Republic martin.tomanek@vse.cz 4 ACTA INFORMATICA PRAGENSIA Volume 04 Number

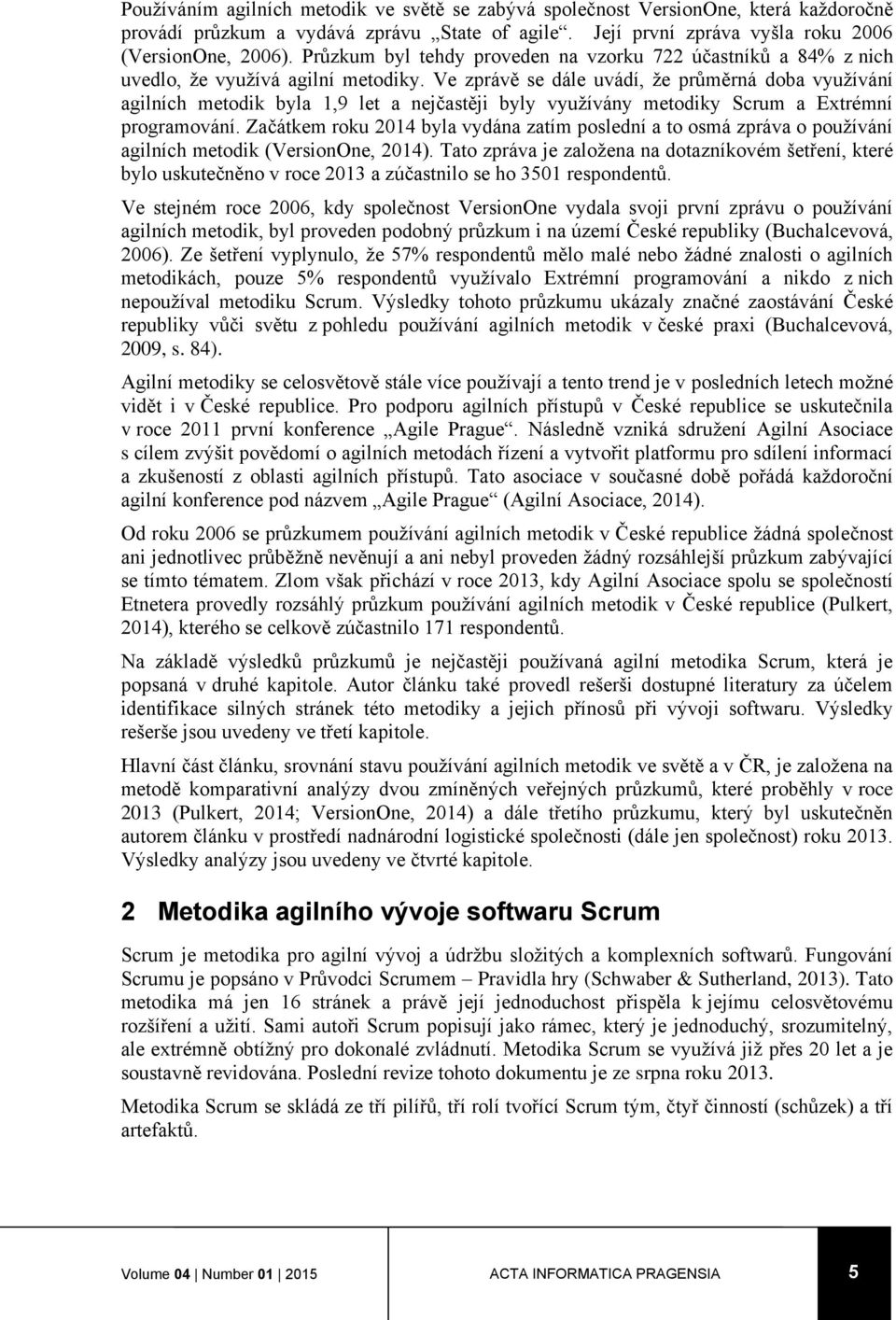

5 Používáním agilních metodik ve světě se zabývá společnost VersionOne, která každoročně provádí průzkum a vydává zprávu State of agile. Její první zpráva vyšla roku 2006 (VersionOne, 2006). Průzkum byl tehdy proveden na vzorku 722 účastníků a 84% z nich uvedlo, že využívá agilní metodiky. Ve zprávě se dále uvádí, že průměrná doba využívání agilních metodik byla 1,9 let a nejčastěji byly využívány metodiky Scrum a Extrémní programování. Začátkem roku 2014 byla vydána zatím poslední a to osmá zpráva o používání agilních metodik (VersionOne, 2014). Tato zpráva je založena na dotazníkovém šetření, které bylo uskutečněno v roce 2013 a zúčastnilo se ho 3501 respondentů. Ve stejném roce 2006, kdy společnost VersionOne vydala svoji první zprávu o používání agilních metodik, byl proveden podobný průzkum i na území České republiky (Buchalcevová, 2006). Ze šetření vyplynulo, že 57% respondentů mělo malé nebo žádné znalosti o agilních metodikách, pouze 5% respondentů využívalo Extrémní programování a nikdo z nich nepoužíval metodiku Scrum. Výsledky tohoto průzkumu ukázaly značné zaostávání České republiky vůči světu z pohledu používání agilních metodik v české praxi (Buchalcevová, 2009, s. 84). Agilní metodiky se celosvětově stále více používají a tento trend je v posledních letech možné vidět i v České republice. Pro podporu agilních přístupů v České republice se uskutečnila v roce 2011 první konference Agile Prague. Následně vzniká sdružení Agilní Asociace s cílem zvýšit povědomí o agilních metodách řízení a vytvořit platformu pro sdílení informací a zkušeností z oblasti agilních přístupů. Tato asociace v současné době pořádá každoroční agilní konference pod názvem Agile Prague (Agilní Asociace, 2014). Od roku 2006 se průzkumem používání agilních metodik v České republice žádná společnost ani jednotlivec průběžně nevěnují a ani nebyl proveden žádný rozsáhlejší průzkum zabývající se tímto tématem. Zlom však přichází v roce 2013, kdy Agilní Asociace spolu se společností Etnetera provedly rozsáhlý průzkum používání agilních metodik v České republice (Pulkert, 2014), kterého se celkově zúčastnilo 171 respondentů. Na základě výsledků průzkumů je nejčastěji používaná agilní metodika Scrum, která je popsaná v druhé kapitole. Autor článku také provedl rešerši dostupné literatury za účelem identifikace silných stránek této metodiky a jejich přínosů při vývoji softwaru. Výsledky rešerše jsou uvedeny ve třetí kapitole. Hlavní část článku, srovnání stavu používání agilních metodik ve světě a v ČR, je založena na metodě komparativní analýzy dvou zmíněných veřejných průzkumů, které proběhly v roce 2013 (Pulkert, 2014; VersionOne, 2014) a dále třetího průzkumu, který byl uskutečněn autorem článku v prostředí nadnárodní logistické společnosti (dále jen společnost) roku Výsledky analýzy jsou uvedeny ve čtvrté kapitole. 2 Metodika agilního vývoje softwaru Scrum Scrum je metodika pro agilní vývoj a údržbu složitých a komplexních softwarů. Fungování Scrumu je popsáno v Průvodci Scrumem Pravidla hry (Schwaber & Sutherland, 2013). Tato metodika má jen 16 stránek a právě její jednoduchost přispěla k jejímu celosvětovému rozšíření a užití. Sami autoři Scrum popisují jako rámec, který je jednoduchý, srozumitelný, ale extrémně obtížný pro dokonalé zvládnutí. Metodika Scrum se využívá již přes 20 let a je soustavně revidována. Poslední revize tohoto dokumentu je ze srpna roku Metodika Scrum se skládá ze tří pilířů, tří rolí tvořící Scrum tým, čtyř činností (schůzek) a tří artefaktů. Volume 04 Number ACTA INFORMATICA PRAGENSIA 5

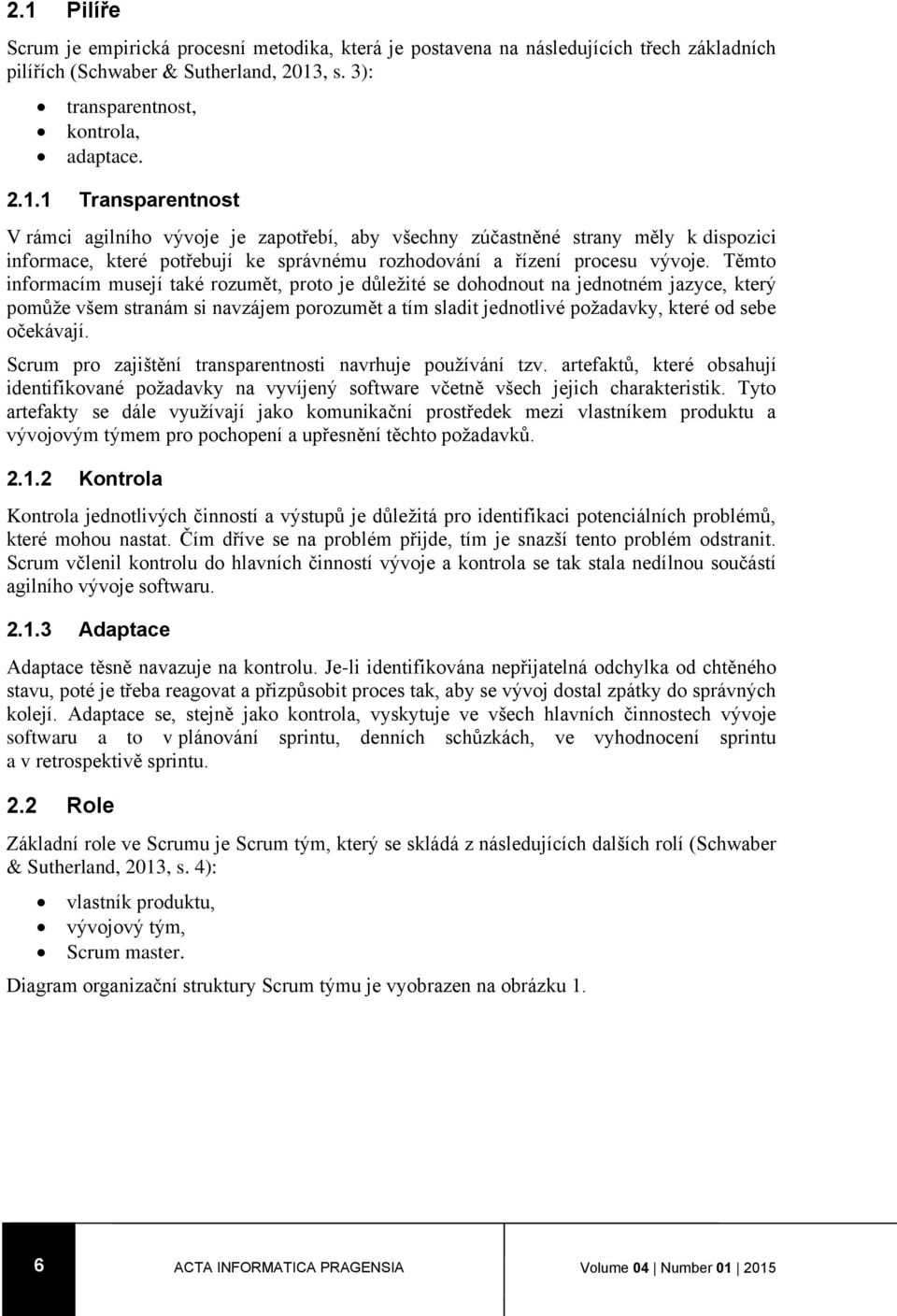

6 2.1 Pilíře Scrum je empirická procesní metodika, která je postavena na následujících třech základních pilířích (Schwaber & Sutherland, 2013, s. 3): transparentnost, kontrola, adaptace Transparentnost V rámci agilního vývoje je zapotřebí, aby všechny zúčastněné strany měly k dispozici informace, které potřebují ke správnému rozhodování a řízení procesu vývoje. Těmto informacím musejí také rozumět, proto je důležité se dohodnout na jednotném jazyce, který pomůže všem stranám si navzájem porozumět a tím sladit jednotlivé požadavky, které od sebe očekávají. Scrum pro zajištění transparentnosti navrhuje používání tzv. artefaktů, které obsahují identifikované požadavky na vyvíjený software včetně všech jejich charakteristik. Tyto artefakty se dále využívají jako komunikační prostředek mezi vlastníkem produktu a vývojovým týmem pro pochopení a upřesnění těchto požadavků Kontrola Kontrola jednotlivých činností a výstupů je důležitá pro identifikaci potenciálních problémů, které mohou nastat. Čím dříve se na problém přijde, tím je snazší tento problém odstranit. Scrum včlenil kontrolu do hlavních činností vývoje a kontrola se tak stala nedílnou součástí agilního vývoje softwaru Adaptace Adaptace těsně navazuje na kontrolu. Je-li identifikována nepřijatelná odchylka od chtěného stavu, poté je třeba reagovat a přizpůsobit proces tak, aby se vývoj dostal zpátky do správných kolejí. Adaptace se, stejně jako kontrola, vyskytuje ve všech hlavních činnostech vývoje softwaru a to v plánování sprintu, denních schůzkách, ve vyhodnocení sprintu a v retrospektivě sprintu. 2.2 Role Základní role ve Scrumu je Scrum tým, který se skládá z následujících dalších rolí (Schwaber & Sutherland, 2013, s. 4): vlastník produktu, vývojový tým, Scrum master. Diagram organizační struktury Scrum týmu je vyobrazen na obrázku 1. 6 ACTA INFORMATICA PRAGENSIA Volume 04 Number

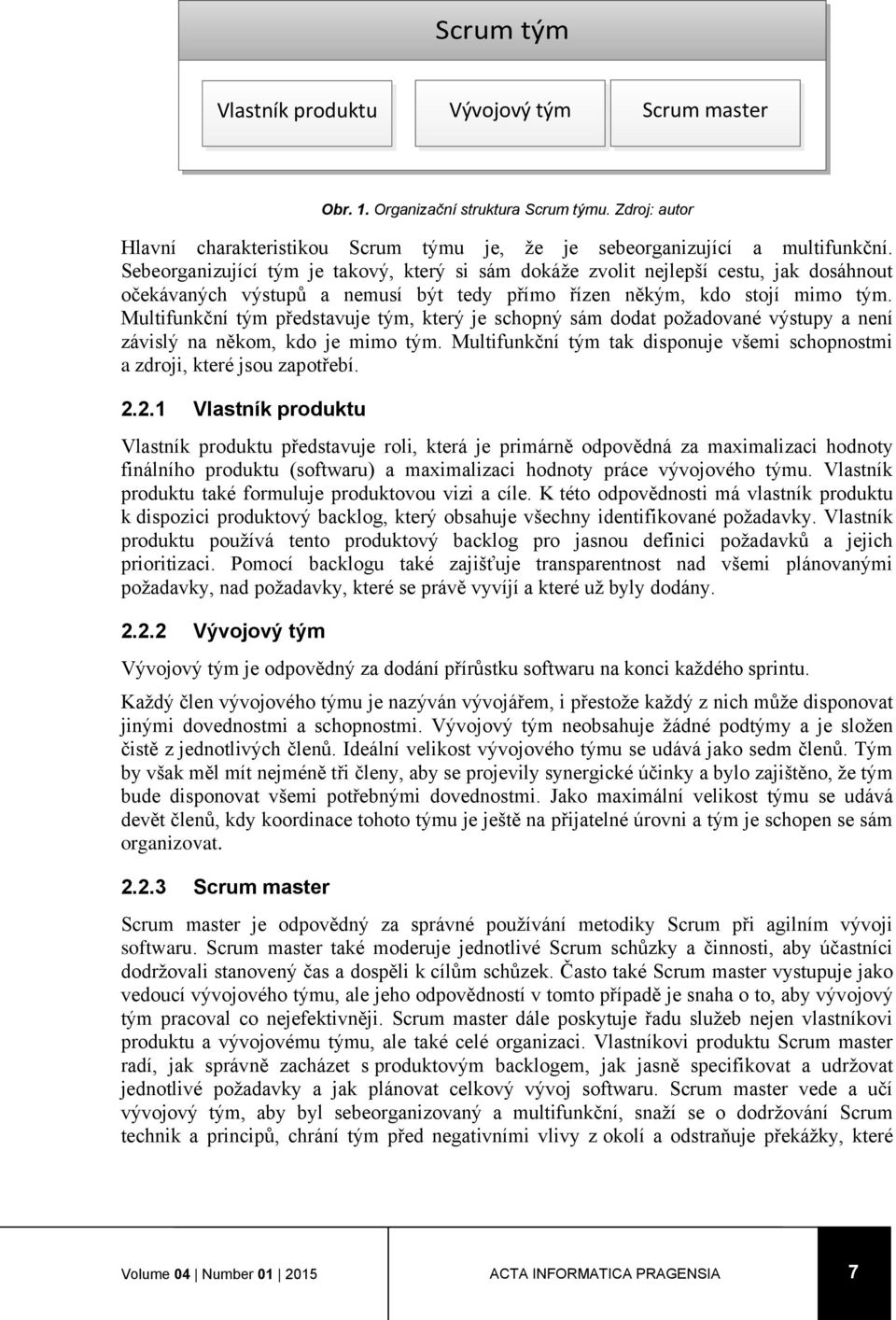

7 Scrum tým Vlastník produktu Vývojový tým Scrum master Obr. 1. Organizační struktura Scrum týmu. Zdroj: autor Hlavní charakteristikou Scrum týmu je, že je sebeorganizující a multifunkční. Sebeorganizující tým je takový, který si sám dokáže zvolit nejlepší cestu, jak dosáhnout očekávaných výstupů a nemusí být tedy přímo řízen někým, kdo stojí mimo tým. Multifunkční tým představuje tým, který je schopný sám dodat požadované výstupy a není závislý na někom, kdo je mimo tým. Multifunkční tým tak disponuje všemi schopnostmi a zdroji, které jsou zapotřebí Vlastník produktu Vlastník produktu představuje roli, která je primárně odpovědná za maximalizaci hodnoty finálního produktu (softwaru) a maximalizaci hodnoty práce vývojového týmu. Vlastník produktu také formuluje produktovou vizi a cíle. K této odpovědnosti má vlastník produktu k dispozici produktový backlog, který obsahuje všechny identifikované požadavky. Vlastník produktu používá tento produktový backlog pro jasnou definici požadavků a jejich prioritizaci. Pomocí backlogu také zajišťuje transparentnost nad všemi plánovanými požadavky, nad požadavky, které se právě vyvíjí a které už byly dodány Vývojový tým Vývojový tým je odpovědný za dodání přírůstku softwaru na konci každého sprintu. Každý člen vývojového týmu je nazýván vývojářem, i přestože každý z nich může disponovat jinými dovednostmi a schopnostmi. Vývojový tým neobsahuje žádné podtýmy a je složen čistě z jednotlivých členů. Ideální velikost vývojového týmu se udává jako sedm členů. Tým by však měl mít nejméně tři členy, aby se projevily synergické účinky a bylo zajištěno, že tým bude disponovat všemi potřebnými dovednostmi. Jako maximální velikost týmu se udává devět členů, kdy koordinace tohoto týmu je ještě na přijatelné úrovni a tým je schopen se sám organizovat Scrum master Scrum master je odpovědný za správné používání metodiky Scrum při agilním vývoji softwaru. Scrum master také moderuje jednotlivé Scrum schůzky a činnosti, aby účastníci dodržovali stanovený čas a dospěli k cílům schůzek. Často také Scrum master vystupuje jako vedoucí vývojového týmu, ale jeho odpovědností v tomto případě je snaha o to, aby vývojový tým pracoval co nejefektivněji. Scrum master dále poskytuje řadu služeb nejen vlastníkovi produktu a vývojovému týmu, ale také celé organizaci. Vlastníkovi produktu Scrum master radí, jak správně zacházet s produktovým backlogem, jak jasně specifikovat a udržovat jednotlivé požadavky a jak plánovat celkový vývoj softwaru. Scrum master vede a učí vývojový tým, aby byl sebeorganizovaný a multifunkční, snaží se o dodržování Scrum technik a principů, chrání tým před negativními vlivy z okolí a odstraňuje překážky, které Volume 04 Number ACTA INFORMATICA PRAGENSIA 7

8 brání vývojovému týmu v postupu. Vůči organizaci se Scrum master stará o osvojování Scrum procesu v organizaci a o postupné zlepšování celého Scrum procesu. 2.3 Artefakty Artefakty se ve Scrumu používají pro poskytování transparentnosti a umožňují kontrolu a adaptaci. Scrum definuje následující tři artefakty (Schwaber & Sutherland, 2013, s. 12): produktový backlog, backlog sprintu, přírůstek Produktový backlog Produktový backlog obsahuje všechny požadavky na produkt (software), které jsou známy. Za produktový backlog je odpovědný vlastník produktu a odpovídá za obsah, dostupnost a prioritizaci. Produktový backlog je živý dokument a je neustále aktualizován, aby mohl odrážet neustále se měnící požadavky na produkt. Kromě měnících se požadavků, produktový backlog obsahuje také například nalezené chyby při testování softwaru. Každá položka produktového backlogu má popis, prioritu a odhad náročnosti Backlog sprintu Backlog sprintu obsahuje všechny požadavky a úkoly z produktového backlogu, na kterých vývojový tým pracuje v současném sprintu. Tento backlog sprintu obsahuje detailní informace o jednotlivých úkolech, které umožňují řídit proces vývoje softwaru na denní bázi, a podporuje každodenní schůzky. Backlog sprintu slouží také pro odhad celkové náročnosti všech úkolů v rámci daného sprintu a k predikci, zdali budou všechny úkoly a požadavky uspokojeny včas Přírůstek Přírůstek je software, který obsahuje všechny hotové požadavky, které byly dodány v současném sprintu a ve všech minulých sprintech. Důležitým aspektem při plánování sprintu a přírůstku je také definice hotového přírůstku. Vývojový tým musí definovat kritéria, při kterých je možné přírůstek označit jako hotový a nasaditelný do produkce či do oběhu. Při definici tohoto kvalitativního kritéria je nutné vzít v potaz požadavky kladené interními směrnicemi či externími standardy například na bezpečnost či testování (Tomanek & Klima, 2015). 2.4 Činnosti Činnosti definované Scrumem jsou časově omezené, pravidelné a mající jasné cíle. Činnosti jsou také navrhnuty tak, aby splňovaly nároky kladené na transparentnost, kontrolu a adaptaci. Je-li vynechána některá z předepsaných činností, vede tato skutečnost ke snížení transparentnosti a částečnou ztrátu kontroly nad vývojem. Podstatou Scrumu je sprint, který v sobě obsahuje jednotlivé činnosti a definuje jejich sled (Schwaber & Sutherland, 2013, s. 7) Sprint Cílem sprintu je během předem dané doby dodat přírůstek softwaru, který je možné přímo předat vlastníkovi produktu a nasadit do produkce. Sprint obvykle trvá jeden měsíc a může 8 ACTA INFORMATICA PRAGENSIA Volume 04 Number

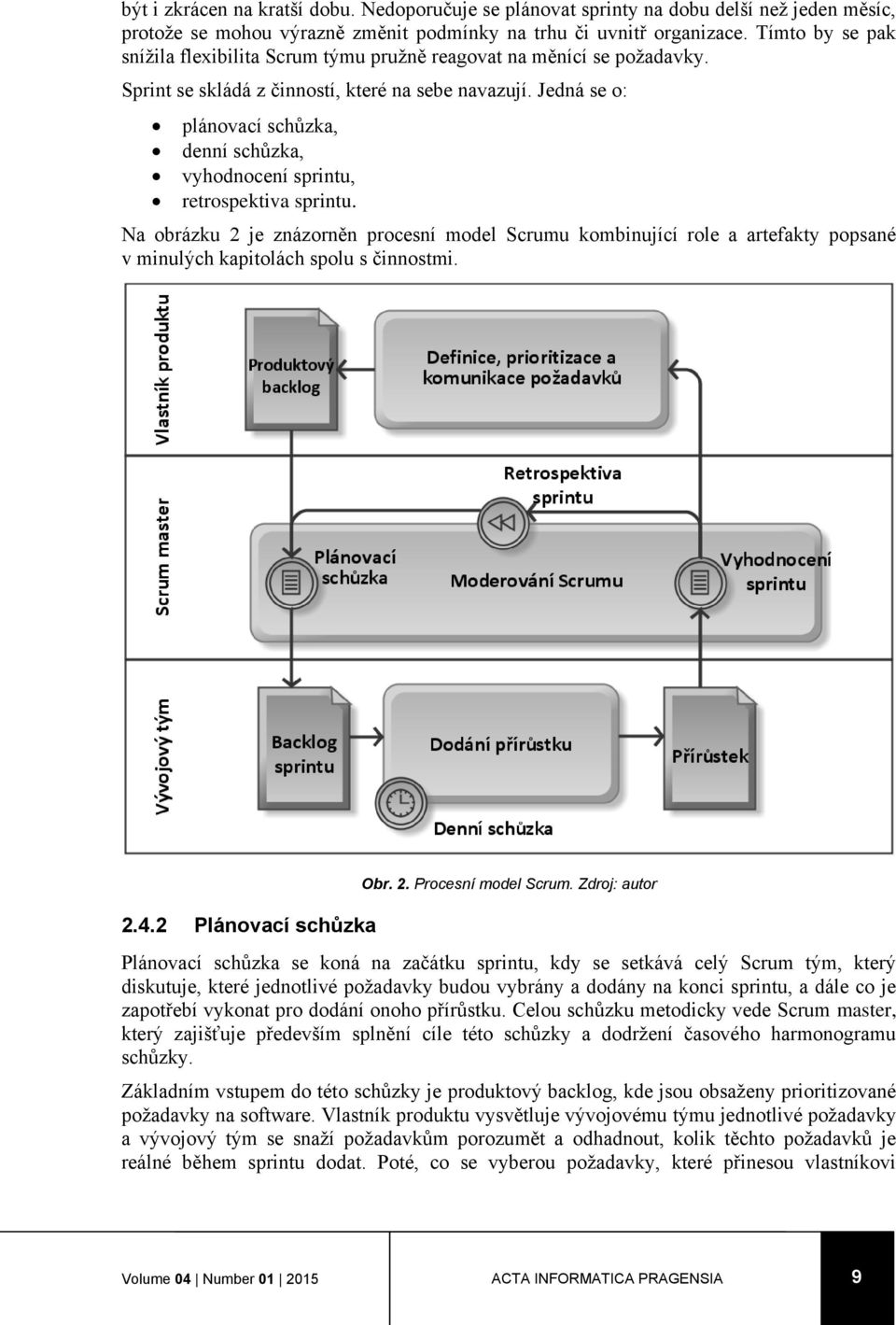

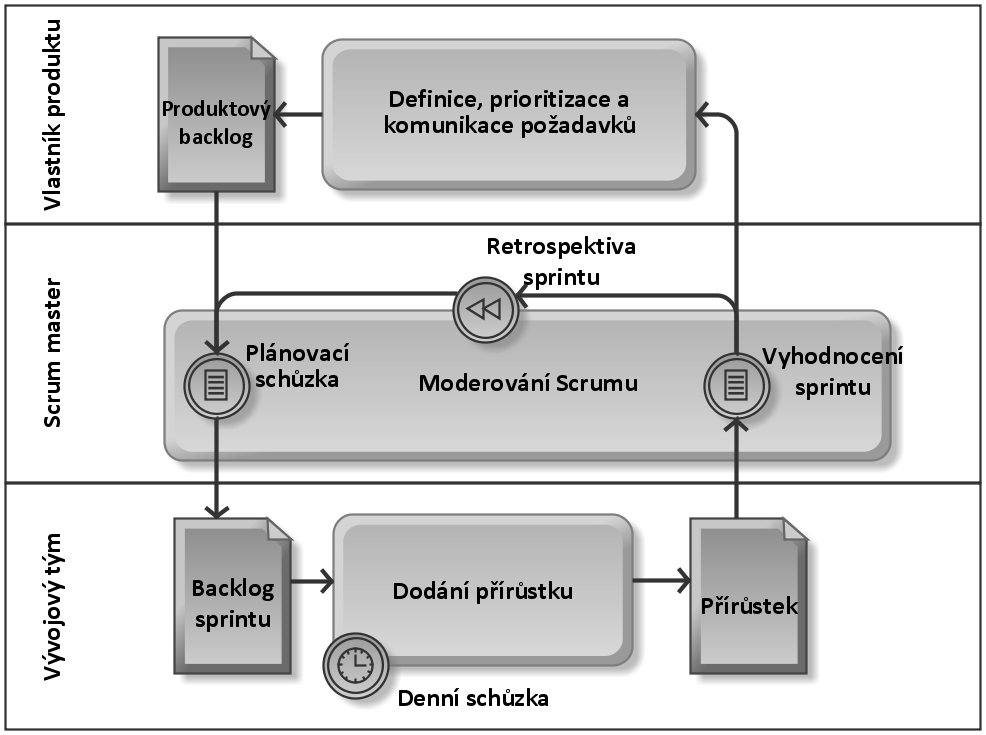

9 být i zkrácen na kratší dobu. Nedoporučuje se plánovat sprinty na dobu delší než jeden měsíc, protože se mohou výrazně změnit podmínky na trhu či uvnitř organizace. Tímto by se pak snížila flexibilita Scrum týmu pružně reagovat na měnící se požadavky. Sprint se skládá z činností, které na sebe navazují. Jedná se o: plánovací schůzka, denní schůzka, vyhodnocení sprintu, retrospektiva sprintu. Na obrázku 2 je znázorněn procesní model Scrumu kombinující role a artefakty popsané v minulých kapitolách spolu s činnostmi Plánovací schůzka Obr. 2. Procesní model Scrum. Zdroj: autor Plánovací schůzka se koná na začátku sprintu, kdy se setkává celý Scrum tým, který diskutuje, které jednotlivé požadavky budou vybrány a dodány na konci sprintu, a dále co je zapotřebí vykonat pro dodání onoho přírůstku. Celou schůzku metodicky vede Scrum master, který zajišťuje především splnění cíle této schůzky a dodržení časového harmonogramu schůzky. Základním vstupem do této schůzky je produktový backlog, kde jsou obsaženy prioritizované požadavky na software. Vlastník produktu vysvětluje vývojovému týmu jednotlivé požadavky a vývojový tým se snaží požadavkům porozumět a odhadnout, kolik těchto požadavků je reálné během sprintu dodat. Poté, co se vyberou požadavky, které přinesou vlastníkovi Volume 04 Number ACTA INFORMATICA PRAGENSIA 9

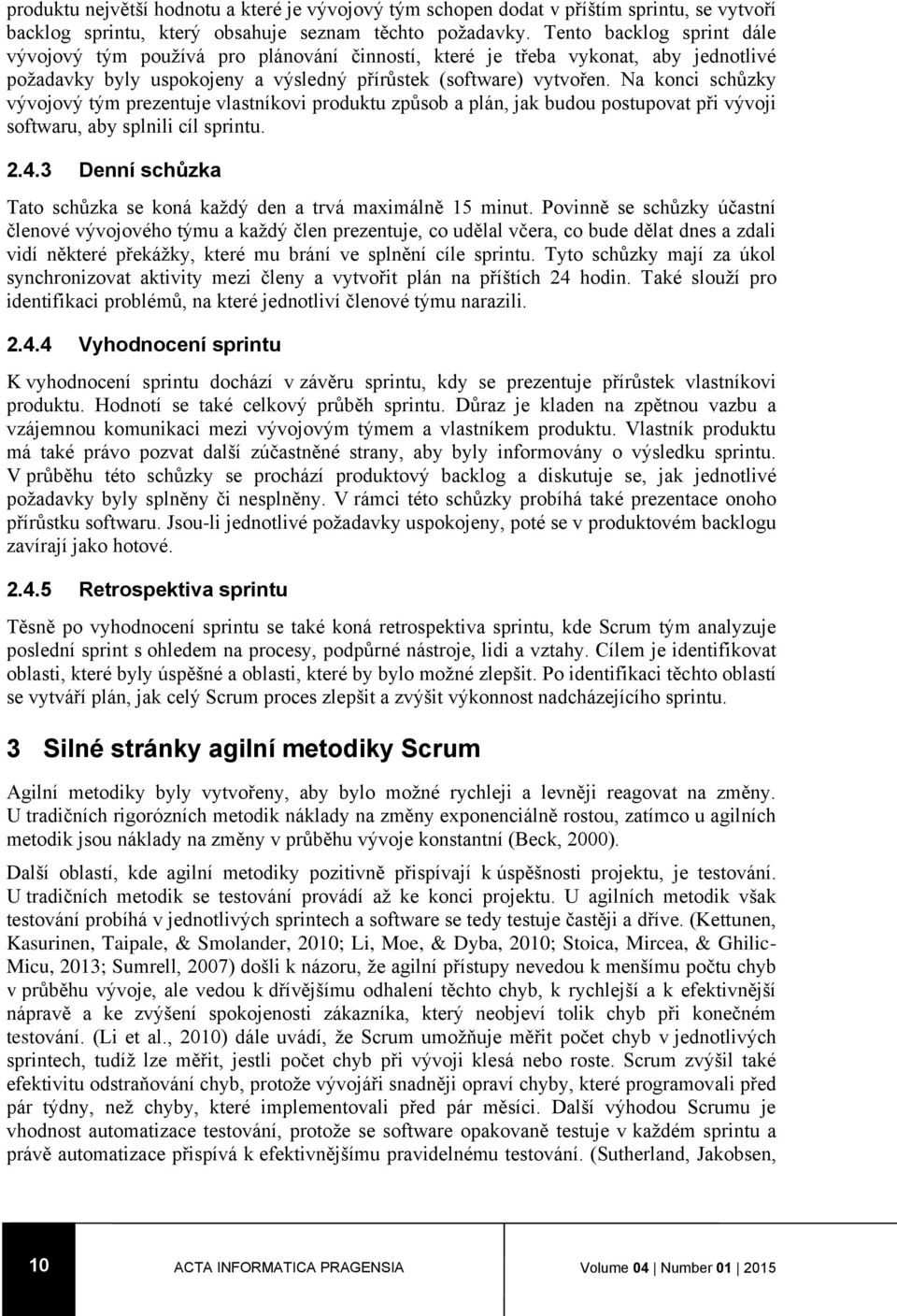

10 produktu největší hodnotu a které je vývojový tým schopen dodat v příštím sprintu, se vytvoří backlog sprintu, který obsahuje seznam těchto požadavky. Tento backlog sprint dále vývojový tým používá pro plánování činností, které je třeba vykonat, aby jednotlivé požadavky byly uspokojeny a výsledný přírůstek (software) vytvořen. Na konci schůzky vývojový tým prezentuje vlastníkovi produktu způsob a plán, jak budou postupovat při vývoji softwaru, aby splnili cíl sprintu Denní schůzka Tato schůzka se koná každý den a trvá maximálně 15 minut. Povinně se schůzky účastní členové vývojového týmu a každý člen prezentuje, co udělal včera, co bude dělat dnes a zdali vidí některé překážky, které mu brání ve splnění cíle sprintu. Tyto schůzky mají za úkol synchronizovat aktivity mezi členy a vytvořit plán na příštích 24 hodin. Také slouží pro identifikaci problémů, na které jednotliví členové týmu narazili Vyhodnocení sprintu K vyhodnocení sprintu dochází v závěru sprintu, kdy se prezentuje přírůstek vlastníkovi produktu. Hodnotí se také celkový průběh sprintu. Důraz je kladen na zpětnou vazbu a vzájemnou komunikaci mezi vývojovým týmem a vlastníkem produktu. Vlastník produktu má také právo pozvat další zúčastněné strany, aby byly informovány o výsledku sprintu. V průběhu této schůzky se prochází produktový backlog a diskutuje se, jak jednotlivé požadavky byly splněny či nesplněny. V rámci této schůzky probíhá také prezentace onoho přírůstku softwaru. Jsou-li jednotlivé požadavky uspokojeny, poté se v produktovém backlogu zavírají jako hotové Retrospektiva sprintu Těsně po vyhodnocení sprintu se také koná retrospektiva sprintu, kde Scrum tým analyzuje poslední sprint s ohledem na procesy, podpůrné nástroje, lidi a vztahy. Cílem je identifikovat oblasti, které byly úspěšné a oblasti, které by bylo možné zlepšit. Po identifikaci těchto oblastí se vytváří plán, jak celý Scrum proces zlepšit a zvýšit výkonnost nadcházejícího sprintu. 3 Silné stránky agilní metodiky Scrum Agilní metodiky byly vytvořeny, aby bylo možné rychleji a levněji reagovat na změny. U tradičních rigorózních metodik náklady na změny exponenciálně rostou, zatímco u agilních metodik jsou náklady na změny v průběhu vývoje konstantní (Beck, 2000). Další oblastí, kde agilní metodiky pozitivně přispívají k úspěšnosti projektu, je testování. U tradičních metodik se testování provádí až ke konci projektu. U agilních metodik však testování probíhá v jednotlivých sprintech a software se tedy testuje častěji a dříve. (Kettunen, Kasurinen, Taipale, & Smolander, 2010; Li, Moe, & Dyba, 2010; Stoica, Mircea, & Ghilic- Micu, 2013; Sumrell, 2007) došli k názoru, že agilní přístupy nevedou k menšímu počtu chyb v průběhu vývoje, ale vedou k dřívějšímu odhalení těchto chyb, k rychlejší a k efektivnější nápravě a ke zvýšení spokojenosti zákazníka, který neobjeví tolik chyb při konečném testování. (Li et al., 2010) dále uvádí, že Scrum umožňuje měřit počet chyb v jednotlivých sprintech, tudíž lze měřit, jestli počet chyb při vývoji klesá nebo roste. Scrum zvýšil také efektivitu odstraňování chyb, protože vývojáři snadněji opraví chyby, které programovali před pár týdny, než chyby, které implementovali před pár měsíci. Další výhodou Scrumu je vhodnost automatizace testování, protože se software opakovaně testuje v každém sprintu a právě automatizace přispívá k efektivnějšímu pravidelnému testování. (Sutherland, Jakobsen, 10 ACTA INFORMATICA PRAGENSIA Volume 04 Number

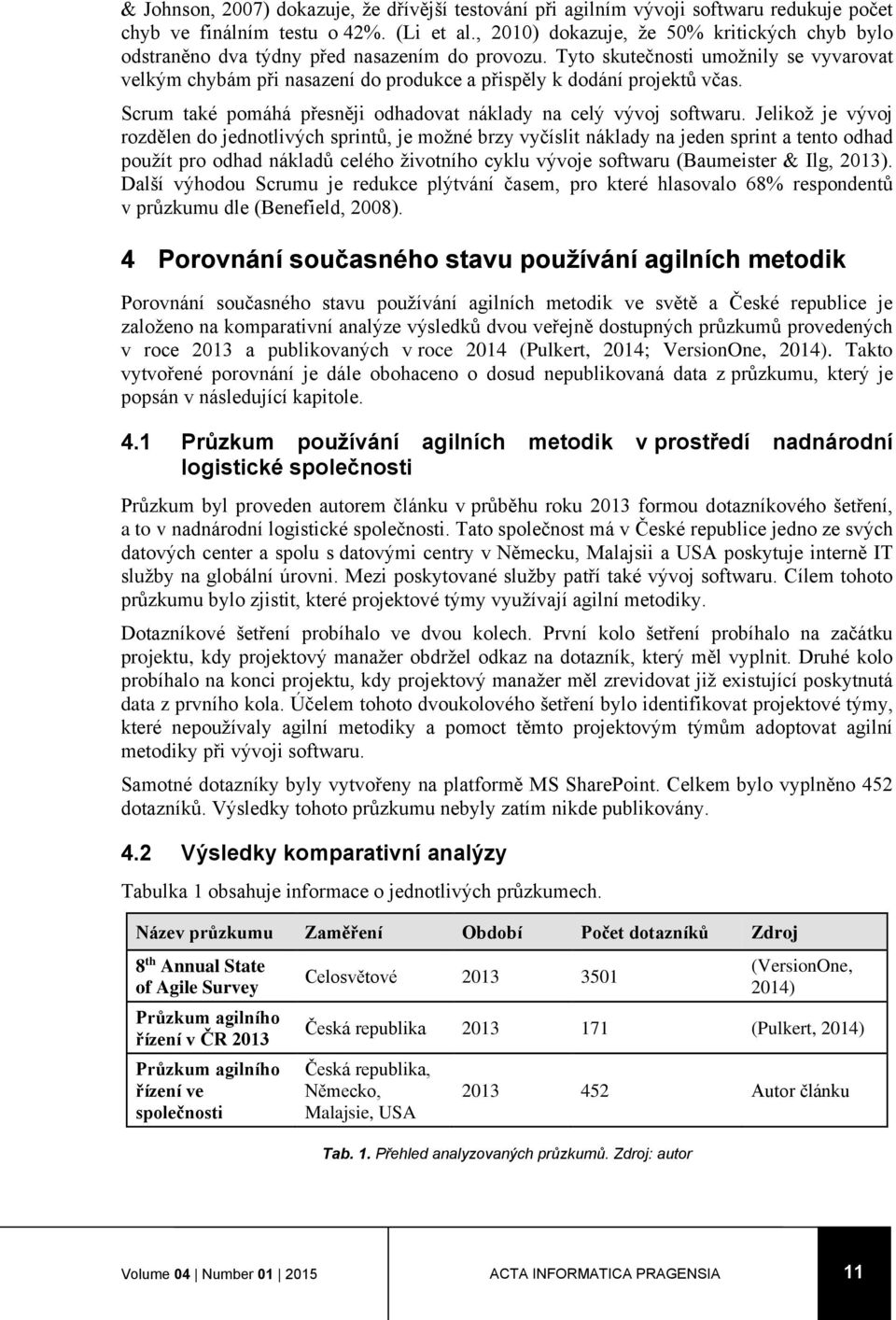

11 & Johnson, 2007) dokazuje, že dřívější testování při agilním vývoji softwaru redukuje počet chyb ve finálním testu o 42%. (Li et al., 2010) dokazuje, že 50% kritických chyb bylo odstraněno dva týdny před nasazením do provozu. Tyto skutečnosti umožnily se vyvarovat velkým chybám při nasazení do produkce a přispěly k dodání projektů včas. Scrum také pomáhá přesněji odhadovat náklady na celý vývoj softwaru. Jelikož je vývoj rozdělen do jednotlivých sprintů, je možné brzy vyčíslit náklady na jeden sprint a tento odhad použít pro odhad nákladů celého životního cyklu vývoje softwaru (Baumeister & Ilg, 2013). Další výhodou Scrumu je redukce plýtvání časem, pro které hlasovalo 68% respondentů v průzkumu dle (Benefield, 2008). 4 Porovnání současného stavu používání agilních metodik Porovnání současného stavu používání agilních metodik ve světě a České republice je založeno na komparativní analýze výsledků dvou veřejně dostupných průzkumů provedených v roce 2013 a publikovaných v roce 2014 (Pulkert, 2014; VersionOne, 2014). Takto vytvořené porovnání je dále obohaceno o dosud nepublikovaná data z průzkumu, který je popsán v následující kapitole. 4.1 Průzkum používání agilních metodik v prostředí nadnárodní logistické společnosti Průzkum byl proveden autorem článku v průběhu roku 2013 formou dotazníkového šetření, a to v nadnárodní logistické společnosti. Tato společnost má v České republice jedno ze svých datových center a spolu s datovými centry v Německu, Malajsii a USA poskytuje interně IT služby na globální úrovni. Mezi poskytované služby patří také vývoj softwaru. Cílem tohoto průzkumu bylo zjistit, které projektové týmy využívají agilní metodiky. Dotazníkové šetření probíhalo ve dvou kolech. První kolo šetření probíhalo na začátku projektu, kdy projektový manažer obdržel odkaz na dotazník, který měl vyplnit. Druhé kolo probíhalo na konci projektu, kdy projektový manažer měl zrevidovat již existující poskytnutá data z prvního kola. Účelem tohoto dvoukolového šetření bylo identifikovat projektové týmy, které nepoužívaly agilní metodiky a pomoct těmto projektovým týmům adoptovat agilní metodiky při vývoji softwaru. Samotné dotazníky byly vytvořeny na platformě MS SharePoint. Celkem bylo vyplněno 452 dotazníků. Výsledky tohoto průzkumu nebyly zatím nikde publikovány. 4.2 Výsledky komparativní analýzy Tabulka 1 obsahuje informace o jednotlivých průzkumech. Název průzkumu Zaměření Období Počet dotazníků Zdroj 8 th Annual State of Agile Survey Průzkum agilního řízení v ČR 2013 Průzkum agilního řízení ve společnosti Celosvětové (VersionOne, 2014) Česká republika (Pulkert, 2014) Česká republika, Německo, Malajsie, USA Autor článku Tab. 1. Přehled analyzovaných průzkumů. Zdroj: autor Volume 04 Number ACTA INFORMATICA PRAGENSIA 11

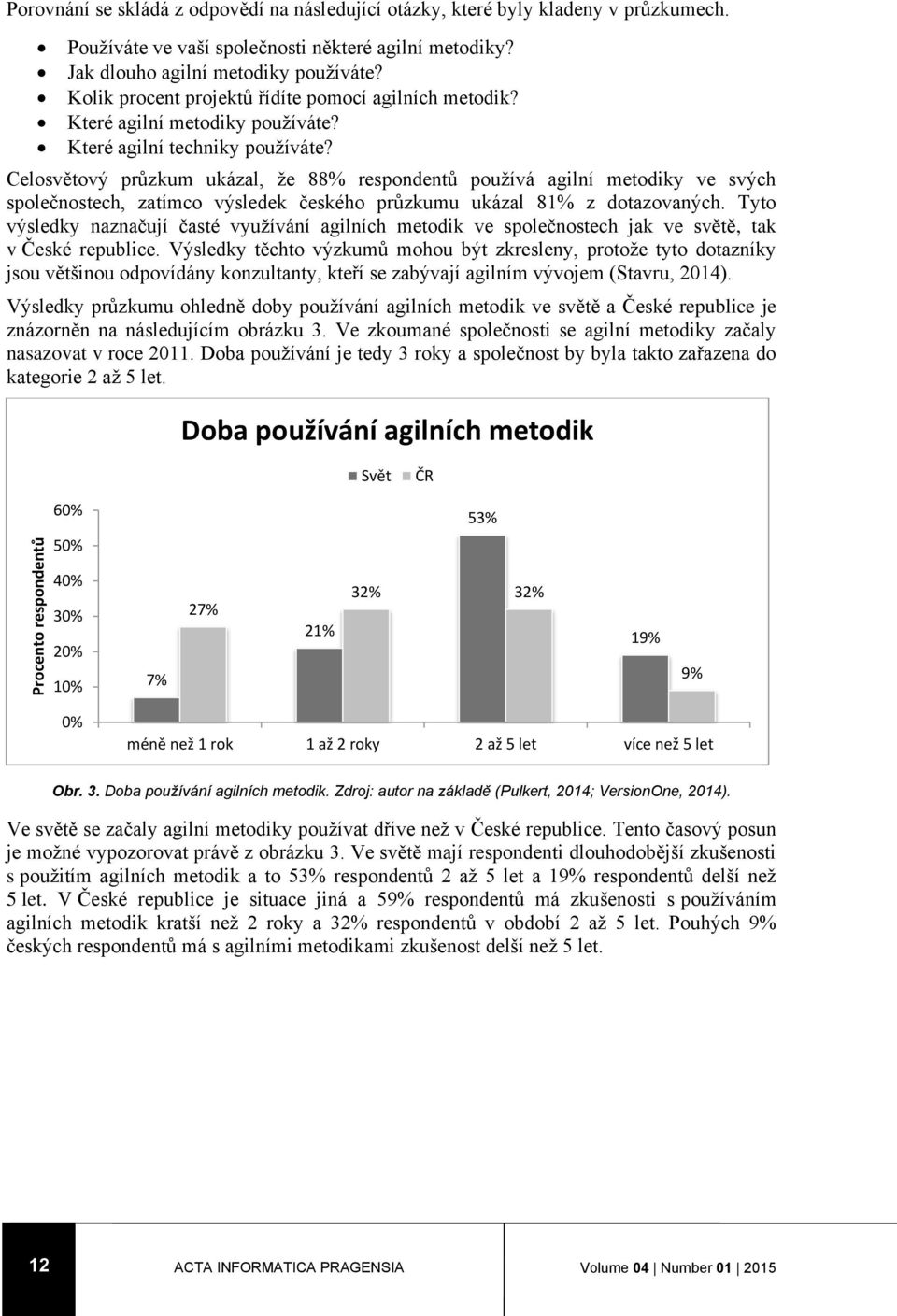

12 Procento respondentů Porovnání se skládá z odpovědí na následující otázky, které byly kladeny v průzkumech. Používáte ve vaší společnosti některé agilní metodiky? Jak dlouho agilní metodiky používáte? Kolik procent projektů řídíte pomocí agilních metodik? Které agilní metodiky používáte? Které agilní techniky používáte? Celosvětový průzkum ukázal, že 88% respondentů používá agilní metodiky ve svých společnostech, zatímco výsledek českého průzkumu ukázal 81% z dotazovaných. Tyto výsledky naznačují časté využívání agilních metodik ve společnostech jak ve světě, tak v České republice. Výsledky těchto výzkumů mohou být zkresleny, protože tyto dotazníky jsou většinou odpovídány konzultanty, kteří se zabývají agilním vývojem (Stavru, 2014). Výsledky průzkumu ohledně doby používání agilních metodik ve světě a České republice je znázorněn na následujícím obrázku 3. Ve zkoumané společnosti se agilní metodiky začaly nasazovat v roce Doba používání je tedy 3 roky a společnost by byla takto zařazena do kategorie 2 až 5 let. Doba používání agilních metodik Svět ČR 60% 50% 53% 40% 30% 20% 10% 7% 27% 21% 32% 32% 19% 9% 0% méně než 1 rok 1 až 2 roky 2 až 5 let více než 5 let Obr. 3. Doba používání agilních metodik. Zdroj: autor na základě (Pulkert, 2014; VersionOne, 2014). Ve světě se začaly agilní metodiky používat dříve než v České republice. Tento časový posun je možné vypozorovat právě z obrázku 3. Ve světě mají respondenti dlouhodobější zkušenosti s použitím agilních metodik a to 53% respondentů 2 až 5 let a 19% respondentů delší než 5 let. V České republice je situace jiná a 59% respondentů má zkušenosti s používáním agilních metodik kratší než 2 roky a 32% respondentů v období 2 až 5 let. Pouhých 9% českých respondentů má s agilními metodikami zkušenost delší než 5 let. 12 ACTA INFORMATICA PRAGENSIA Volume 04 Number

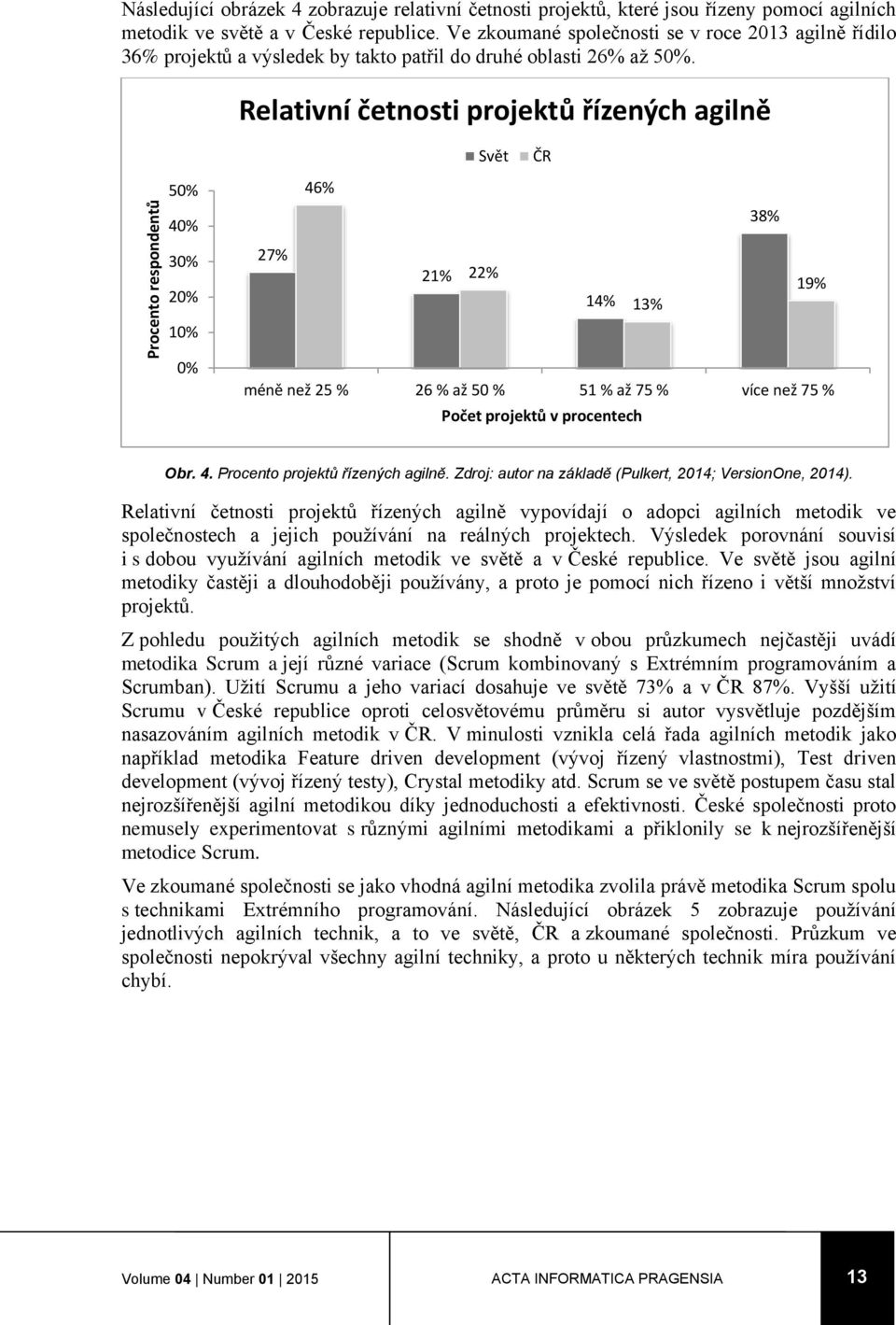

13 Procento respondentů Následující obrázek 4 zobrazuje relativní četnosti projektů, které jsou řízeny pomocí agilních metodik ve světě a v České republice. Ve zkoumané společnosti se v roce 2013 agilně řídilo 36% projektů a výsledek by takto patřil do druhé oblasti 26% až 50%. Relativní četnosti projektů řízených agilně Svět ČR 50% 46% 40% 38% 30% 20% 27% 21% 22% 14% 13% 19% 10% 0% méně než 25 % 26 % až 50 % 51 % až 75 % více než 75 % Počet projektů v procentech Obr. 4. Procento projektů řízených agilně. Zdroj: autor na základě (Pulkert, 2014; VersionOne, 2014). Relativní četnosti projektů řízených agilně vypovídají o adopci agilních metodik ve společnostech a jejich používání na reálných projektech. Výsledek porovnání souvisí i s dobou využívání agilních metodik ve světě a v České republice. Ve světě jsou agilní metodiky častěji a dlouhodoběji používány, a proto je pomocí nich řízeno i větší množství projektů. Z pohledu použitých agilních metodik se shodně v obou průzkumech nejčastěji uvádí metodika Scrum a její různé variace (Scrum kombinovaný s Extrémním programováním a Scrumban). Užití Scrumu a jeho variací dosahuje ve světě 73% a v ČR 87%. Vyšší užití Scrumu v České republice oproti celosvětovému průměru si autor vysvětluje pozdějším nasazováním agilních metodik v ČR. V minulosti vznikla celá řada agilních metodik jako například metodika Feature driven development (vývoj řízený vlastnostmi), Test driven development (vývoj řízený testy), Crystal metodiky atd. Scrum se ve světě postupem času stal nejrozšířenější agilní metodikou díky jednoduchosti a efektivnosti. České společnosti proto nemusely experimentovat s různými agilními metodikami a přiklonily se k nejrozšířenější metodice Scrum. Ve zkoumané společnosti se jako vhodná agilní metodika zvolila právě metodika Scrum spolu s technikami Extrémního programování. Následující obrázek 5 zobrazuje používání jednotlivých agilních technik, a to ve světě, ČR a zkoumané společnosti. Průzkum ve společnosti nepokrýval všechny agilní techniky, a proto u některých technik míra používání chybí. Volume 04 Number ACTA INFORMATICA PRAGENSIA 13

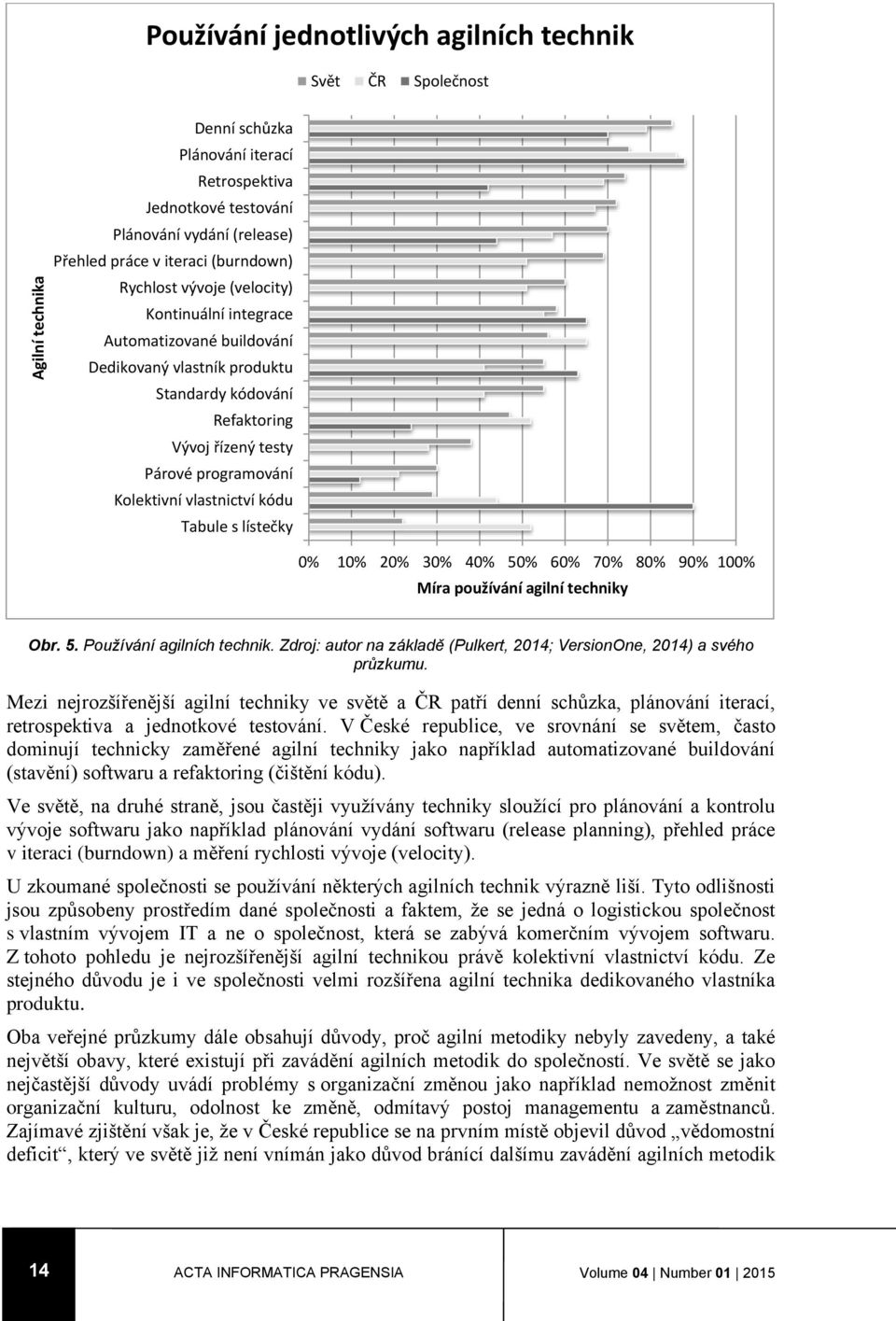

14 Agilní technika Používání jednotlivých agilních technik Svět ČR Společnost Denní schůzka Plánování iterací Retrospektiva Jednotkové testování Plánování vydání (release) Přehled práce v iteraci (burndown) Rychlost vývoje (velocity) Kontinuální integrace Automatizované buildování Dedikovaný vlastník produktu Standardy kódování Refaktoring Vývoj řízený testy Párové programování Kolektivní vlastnictví kódu Tabule s lístečky 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% Míra používání agilní techniky Obr. 5. Používání agilních technik. Zdroj: autor na základě (Pulkert, 2014; VersionOne, 2014) a svého průzkumu. Mezi nejrozšířenější agilní techniky ve světě a ČR patří denní schůzka, plánování iterací, retrospektiva a jednotkové testování. V České republice, ve srovnání se světem, často dominují technicky zaměřené agilní techniky jako například automatizované buildování (stavění) softwaru a refaktoring (čištění kódu). Ve světě, na druhé straně, jsou častěji využívány techniky sloužící pro plánování a kontrolu vývoje softwaru jako například plánování vydání softwaru (release planning), přehled práce v iteraci (burndown) a měření rychlosti vývoje (velocity). U zkoumané společnosti se používání některých agilních technik výrazně liší. Tyto odlišnosti jsou způsobeny prostředím dané společnosti a faktem, že se jedná o logistickou společnost s vlastním vývojem IT a ne o společnost, která se zabývá komerčním vývojem softwaru. Z tohoto pohledu je nejrozšířenější agilní technikou právě kolektivní vlastnictví kódu. Ze stejného důvodu je i ve společnosti velmi rozšířena agilní technika dedikovaného vlastníka produktu. Oba veřejné průzkumy dále obsahují důvody, proč agilní metodiky nebyly zavedeny, a také největší obavy, které existují při zavádění agilních metodik do společností. Ve světě se jako nejčastější důvody uvádí problémy s organizační změnou jako například nemožnost změnit organizační kulturu, odolnost ke změně, odmítavý postoj managementu a zaměstnanců. Zajímavé zjištění však je, že v České republice se na prvním místě objevil důvod vědomostní deficit, který ve světě již není vnímán jako důvod bránící dalšímu zavádění agilních metodik 14 ACTA INFORMATICA PRAGENSIA Volume 04 Number

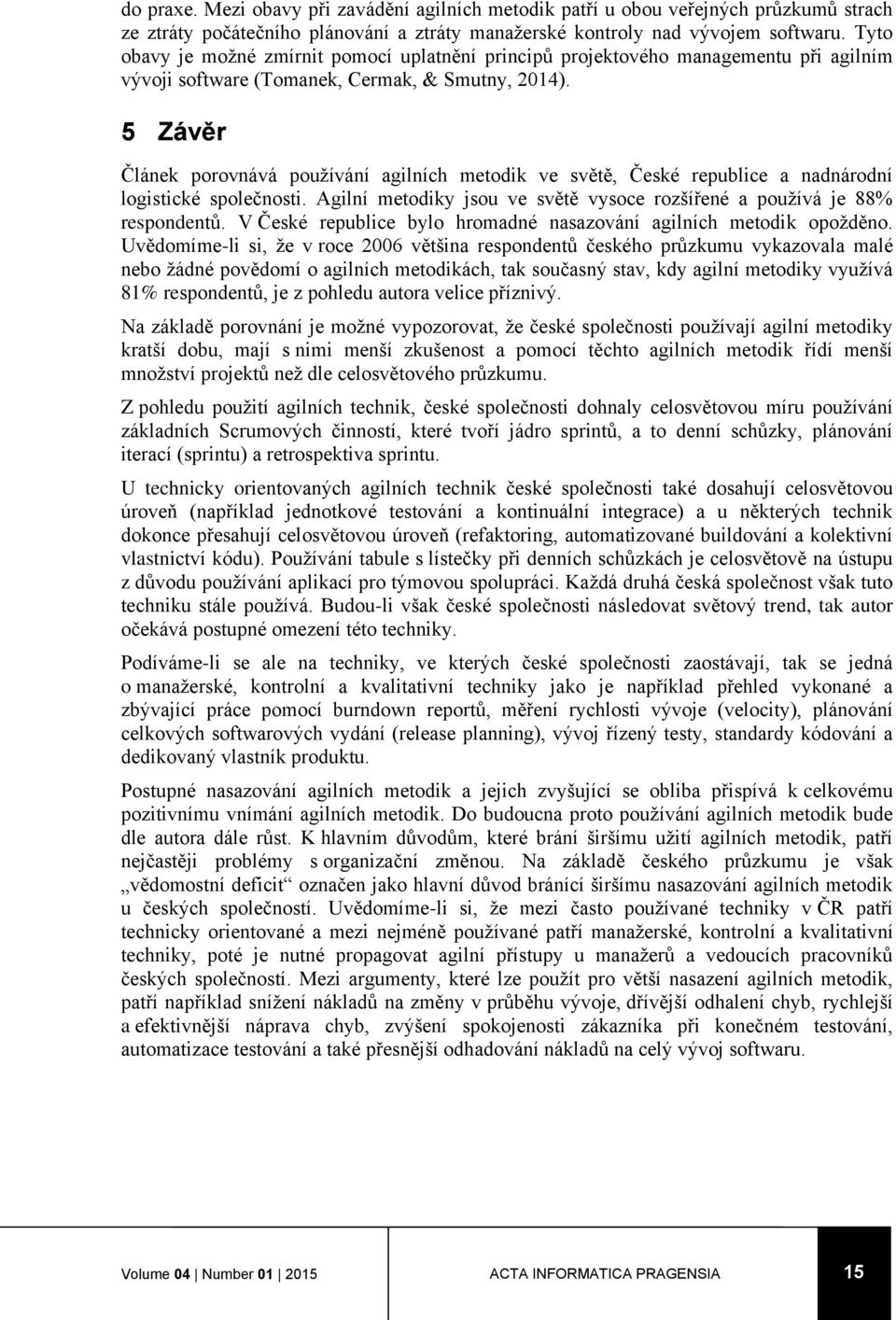

15 do praxe. Mezi obavy při zavádění agilních metodik patří u obou veřejných průzkumů strach ze ztráty počátečního plánování a ztráty manažerské kontroly nad vývojem softwaru. Tyto obavy je možné zmírnit pomocí uplatnění principů projektového managementu při agilním vývoji software (Tomanek, Cermak, & Smutny, 2014). 5 Závěr Článek porovnává používání agilních metodik ve světě, České republice a nadnárodní logistické společnosti. Agilní metodiky jsou ve světě vysoce rozšířené a používá je 88% respondentů. V České republice bylo hromadné nasazování agilních metodik opožděno. Uvědomíme-li si, že v roce 2006 většina respondentů českého průzkumu vykazovala malé nebo žádné povědomí o agilních metodikách, tak současný stav, kdy agilní metodiky využívá 81% respondentů, je z pohledu autora velice příznivý. Na základě porovnání je možné vypozorovat, že české společnosti používají agilní metodiky kratší dobu, mají s nimi menší zkušenost a pomocí těchto agilních metodik řídí menší množství projektů než dle celosvětového průzkumu. Z pohledu použití agilních technik, české společnosti dohnaly celosvětovou míru používání základních Scrumových činností, které tvoří jádro sprintů, a to denní schůzky, plánování iterací (sprintu) a retrospektiva sprintu. U technicky orientovaných agilních technik české společnosti také dosahují celosvětovou úroveň (například jednotkové testování a kontinuální integrace) a u některých technik dokonce přesahují celosvětovou úroveň (refaktoring, automatizované buildování a kolektivní vlastnictví kódu). Používání tabule s lístečky při denních schůzkách je celosvětově na ústupu z důvodu používání aplikací pro týmovou spolupráci. Každá druhá česká společnost však tuto techniku stále používá. Budou-li však české společnosti následovat světový trend, tak autor očekává postupné omezení této techniky. Podíváme-li se ale na techniky, ve kterých české společnosti zaostávají, tak se jedná o manažerské, kontrolní a kvalitativní techniky jako je například přehled vykonané a zbývající práce pomocí burndown reportů, měření rychlosti vývoje (velocity), plánování celkových softwarových vydání (release planning), vývoj řízený testy, standardy kódování a dedikovaný vlastník produktu. Postupné nasazování agilních metodik a jejich zvyšující se obliba přispívá k celkovému pozitivnímu vnímání agilních metodik. Do budoucna proto používání agilních metodik bude dle autora dále růst. K hlavním důvodům, které brání širšímu užití agilních metodik, patří nejčastěji problémy s organizační změnou. Na základě českého průzkumu je však vědomostní deficit označen jako hlavní důvod bránící širšímu nasazování agilních metodik u českých společností. Uvědomíme-li si, že mezi často používané techniky v ČR patří technicky orientované a mezi nejméně používané patří manažerské, kontrolní a kvalitativní techniky, poté je nutné propagovat agilní přístupy u manažerů a vedoucích pracovníků českých společností. Mezi argumenty, které lze použít pro větší nasazení agilních metodik, patří například snížení nákladů na změny v průběhu vývoje, dřívější odhalení chyb, rychlejší a efektivnější náprava chyb, zvýšení spokojenosti zákazníka při konečném testování, automatizace testování a také přesnější odhadování nákladů na celý vývoj softwaru. Volume 04 Number ACTA INFORMATICA PRAGENSIA 15

16 Poděkování: Tento příspěvek byl vytvořen díky podpoře z grantu IGA F4/5/2013 řešeném na Fakultě informatiky a statistiky, VŠE v Praze. Seznam použitých zdrojů Agilní Asociace. (2014). Agile Prague Conference. Dostupné z Baumeister, A., & Ilg, M. (2013). Financial Management and Control of Iterative Software Processes. In Annual International Conference on Accounting & Finance (s ). doi: / _AF13.16 Beck, K. (2000). Extreme Programming Explained: Embrace Change. Indianapolis: Addison-Wesley Professional. Beck, K., Beedle, M., Bennekum, A. van, Cockburn, A., Cunningham, W., Fowler, M., et al. (2001). Manifesto for Agile Software Development. Dostupné z Benefield, G. (2008). Rolling Out Agile in a Large Enterprise. In 41st Annual Hawaii International Conference on System Sciences. doi: /HICSS Buchalcevová, A. (2006). Stav používání agilních metodik v ČR. Systémová integrace, 13(4), Buchalcevová, A. (2009). Metodiky budování informacních systému. Praha: Oeconomica. Kettunen, V., Kasurinen, J., Taipale, O., & Smolander, K. (2010). A study on agility and testing processes in software organizations. In 19th international symposium on Software testing and analysis (s ). New York: ACM. doi: / Li, J., Moe, N. B., & Dyba, T. (2010). Transition from a plan-driven process to Scrum: a longitudinal case study on software quality. In Proceedings of the 2010 ACM-IEEE International Symposium on Empirical Software Engineering and Measurement. New York: ACM. doi: / Pulkert, D. (2014). Průzkum agilního řízení v ČR Etnetera. Dostupné z Schwaber, K., & Sutherland, J. (2013, srpen). The Scrum Guide, Průvodce Scrumem: Pravidla hry. Dostupné z CS.pdf Stavru, S. (2014). A critical examination of recent industrial surveys on agile method usage. Journal of Systems and Software, 94, doi: /j.jss Stoica, M., Mircea, M., & Ghilic-Micu, B. (2013). Software Development: Agile vs. Traditional. Informatica Economica, 17(4), doi: /issn / Sumrell, M. (2007). From Waterfall to Agile - How does a QA Team Transition? In Proceedings of the Agile Conference (AGILE) 2007 (s ). Washington: IEEE Computer Society. doi: /AGILE Sutherland, J., Jakobsen, C. R., & Johnson, K. (2007). Scrum and CMMI Level 5: The Magic Potion for Code Warriors. In Proceedings of the Agile Conference (AGILE) 2007 (s ). doi: /AGILE Tomanek, M., Cermak, R., & Smutny, Z. (2014). A Conceptual Framework for Web Development Projects Based on Project Management and Agile Development Principles. In 10th European Conference on Management Leadership and Governance (s ). Reading: ACPI. Tomanek, M., & Klima, T. (2015). Penetration Testing in Agile Software Development Projects. International Journal on Cryptography and Information Security, 5(1). doi: /ijcis ACTA INFORMATICA PRAGENSIA Volume 04 Number

17 VersionOne. (2006). Survey: The State of Agile Development. VersionOne Inc. Dostupné z VersionOne. (2014, červen 30). 8th Annual State of Agile Survey. VersionOne Inc. Dostupné z Volume 04 Number ACTA INFORMATICA PRAGENSIA 17

18 Acta Informatica Pragensia, 2015, 4(1): DOI: /j.aip.57 Peer-reviewed paper Míry kvality v procesním modelování Measures of Quality in Business Process Modelling Radek Hronza *, Josef Pavlíček *, Richard Mach, Pavel Náplava * Abstrakt Procesní analýza a modelování byznys procesů je jedna z významných částí aplikované (byznys) informatiky. Kvalita byznys procesů (diagramů) je v této oblasti velmi důležitá. Cílem každého procesního analytika by měla být tvorba srozumitelných, jednoznačných a bezchybných procesních diagramů. Pokud je proces řádně popsán, lze jej využít jako vstup pro detailnější analýzu a optimalizaci. Lze předpokládat, že řádně vytvořený a popsaný diagram byznys procesu (obdobně jako řádně napsaný algoritmus) bude obsahovat charakteristiky, které lze matematicky popsat. Kromě toho by bylo možné vytvořit nástroj, který by pomohl procesním analytikům vytvářet vhodné procesní diagramy. V rámci tohoto přehledového článku bude realizována rešerše dostupné literatury, jejíž cílem je nalezení a následné provedení analýzy míry návrhu a kvality byznys procesů. Rešerší bylo nalezeno, že zmíněná oblast již byla předmětem výzkumu. Bylo nalezeno třicet tři vědeckých publikací a dvacet dva měr kvality. Závěrem lze říci, že nalezené vědecké publikace a míry kvality nereflektují všechny důležité atributy jasnosti, jednoduchosti a úplnosti modelů byznys procesů. Z toho důvodu by bylo vhodné obohatit existující míry kvality diagramů byznys procesů. Klíčová slova: Modelování byznys procesů, analýza byznys procesů, byznys procesy, míry kvality, BPMN. Abstract Business process modelling and analysing is undoubtedly one of the most important parts of Applied (Business) Informatics. Quality of business process models (diagrams) is crucial for any purpose in this area. The goal of a process analyst s work is to create generally understandable, explicit and error free models. If a process is properly described, created models can be used as an input into deep analysis and optimization. It can be assumed that properly designed business process models (similarly as in the case of correctly written algorithms) contain characteristics that can be mathematically described. Besides it will be possible to create a tool that will help process analysts to design proper models. As part of this review will be conducted systematic literature review in order to find and analyse business process model s design and business process model s quality measures. It was found that mentioned area had already been the subject of research investigation in the past. * Center for Knowledge Management, Faculty of Electrical Engineering, Czech Technical University in Prague, Technická 2, Praha 6 - Dejvice, Czech Republic hronzrad@fel.cvut.cz, pavlijo5@fel.cvut.cz, naplava@fel.cvut.cz Faculty of Information Technology, Czech Technical University in Prague, Technická 2, Praha 6 - Dejvice, Czech Republic machrich@fit.cvut.cz 18 ACTA INFORMATICA PRAGENSIA Volume 04 Number

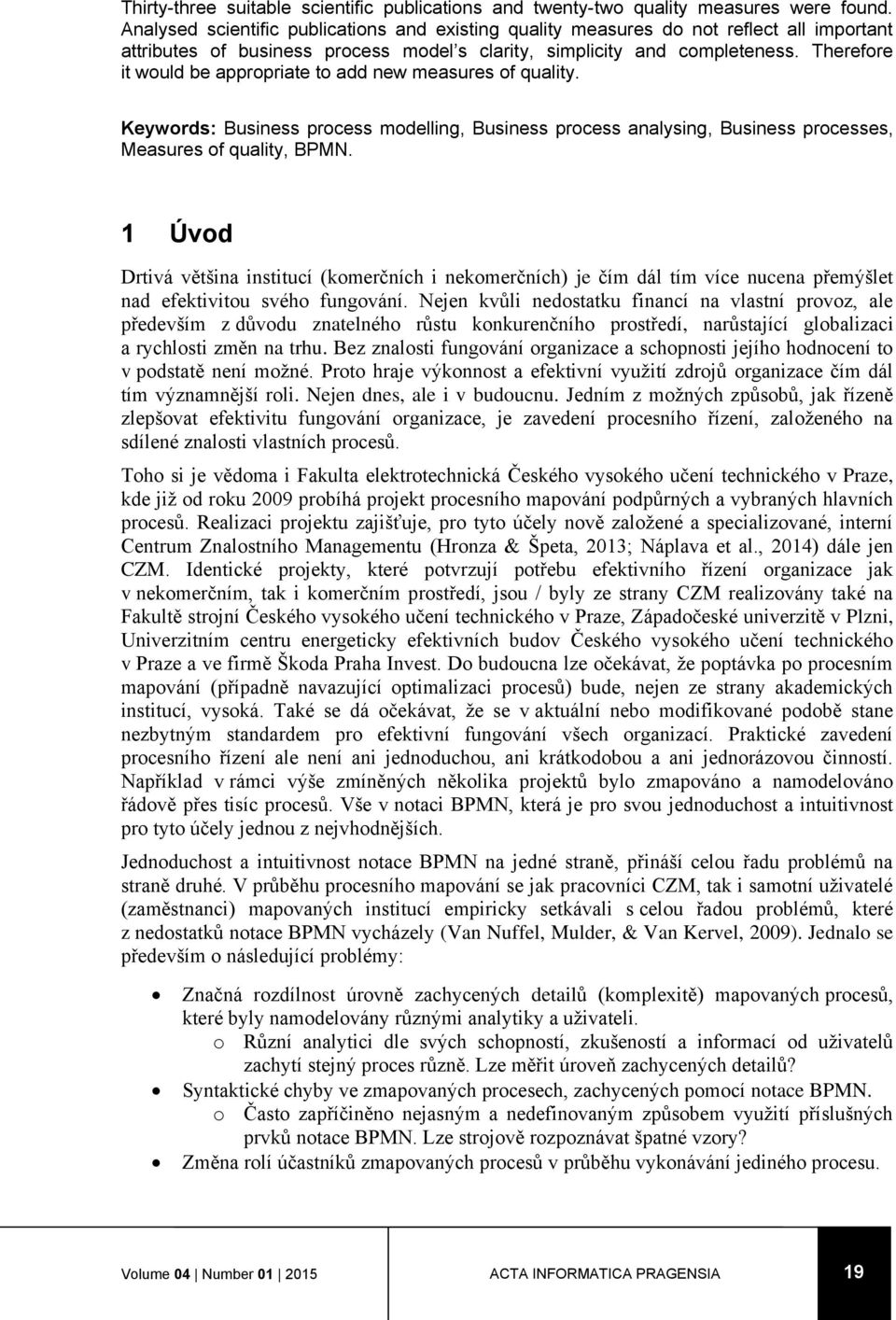

19 Thirty-three suitable scientific publications and twenty-two quality measures were found. Analysed scientific publications and existing quality measures do not reflect all important attributes of business process model s clarity, simplicity and completeness. Therefore it would be appropriate to add new measures of quality. Keywords: Business process modelling, Business process analysing, Business processes, Measures of quality, BPMN. 1 Úvod Drtivá většina institucí (komerčních i nekomerčních) je čím dál tím více nucena přemýšlet nad efektivitou svého fungování. Nejen kvůli nedostatku financí na vlastní provoz, ale především z důvodu znatelného růstu konkurenčního prostředí, narůstající globalizaci a rychlosti změn na trhu. Bez znalosti fungování organizace a schopnosti jejího hodnocení to v podstatě není možné. Proto hraje výkonnost a efektivní využití zdrojů organizace čím dál tím významnější roli. Nejen dnes, ale i v budoucnu. Jedním z možných způsobů, jak řízeně zlepšovat efektivitu fungování organizace, je zavedení procesního řízení, založeného na sdílené znalosti vlastních procesů. Toho si je vědoma i Fakulta elektrotechnická Českého vysokého učení technického v Praze, kde již od roku 2009 probíhá projekt procesního mapování podpůrných a vybraných hlavních procesů. Realizaci projektu zajišťuje, pro tyto účely nově založené a specializované, interní Centrum Znalostního Managementu (Hronza & Špeta, 2013; Náplava et al., 2014) dále jen CZM. Identické projekty, které potvrzují potřebu efektivního řízení organizace jak v nekomerčním, tak i komerčním prostředí, jsou / byly ze strany CZM realizovány také na Fakultě strojní Českého vysokého učení technického v Praze, Západočeské univerzitě v Plzni, Univerzitním centru energeticky efektivních budov Českého vysokého učení technického v Praze a ve firmě Škoda Praha Invest. Do budoucna lze očekávat, že poptávka po procesním mapování (případně navazující optimalizaci procesů) bude, nejen ze strany akademických institucí, vysoká. Také se dá očekávat, že se v aktuální nebo modifikované podobě stane nezbytným standardem pro efektivní fungování všech organizací. Praktické zavedení procesního řízení ale není ani jednoduchou, ani krátkodobou a ani jednorázovou činností. Například v rámci výše zmíněných několika projektů bylo zmapováno a namodelováno řádově přes tisíc procesů. Vše v notaci BPMN, která je pro svou jednoduchost a intuitivnost pro tyto účely jednou z nejvhodnějších. Jednoduchost a intuitivnost notace BPMN na jedné straně, přináší celou řadu problémů na straně druhé. V průběhu procesního mapování se jak pracovníci CZM, tak i samotní uživatelé (zaměstnanci) mapovaných institucí empiricky setkávali s celou řadou problémů, které z nedostatků notace BPMN vycházely (Van Nuffel, Mulder, & Van Kervel, 2009). Jednalo se především o následující problémy: Značná rozdílnost úrovně zachycených detailů (komplexitě) mapovaných procesů, které byly namodelovány různými analytiky a uživateli. o Různí analytici dle svých schopností, zkušeností a informací od uživatelů zachytí stejný proces různě. Lze měřit úroveň zachycených detailů? Syntaktické chyby ve zmapovaných procesech, zachycených pomocí notace BPMN. o Často zapříčiněno nejasným a nedefinovaným způsobem využití příslušných prvků notace BPMN. Lze strojově rozpoznávat špatné vzory? Změna rolí účastníků zmapovaných procesů v průběhu vykonávání jediného procesu. Volume 04 Number ACTA INFORMATICA PRAGENSIA 19

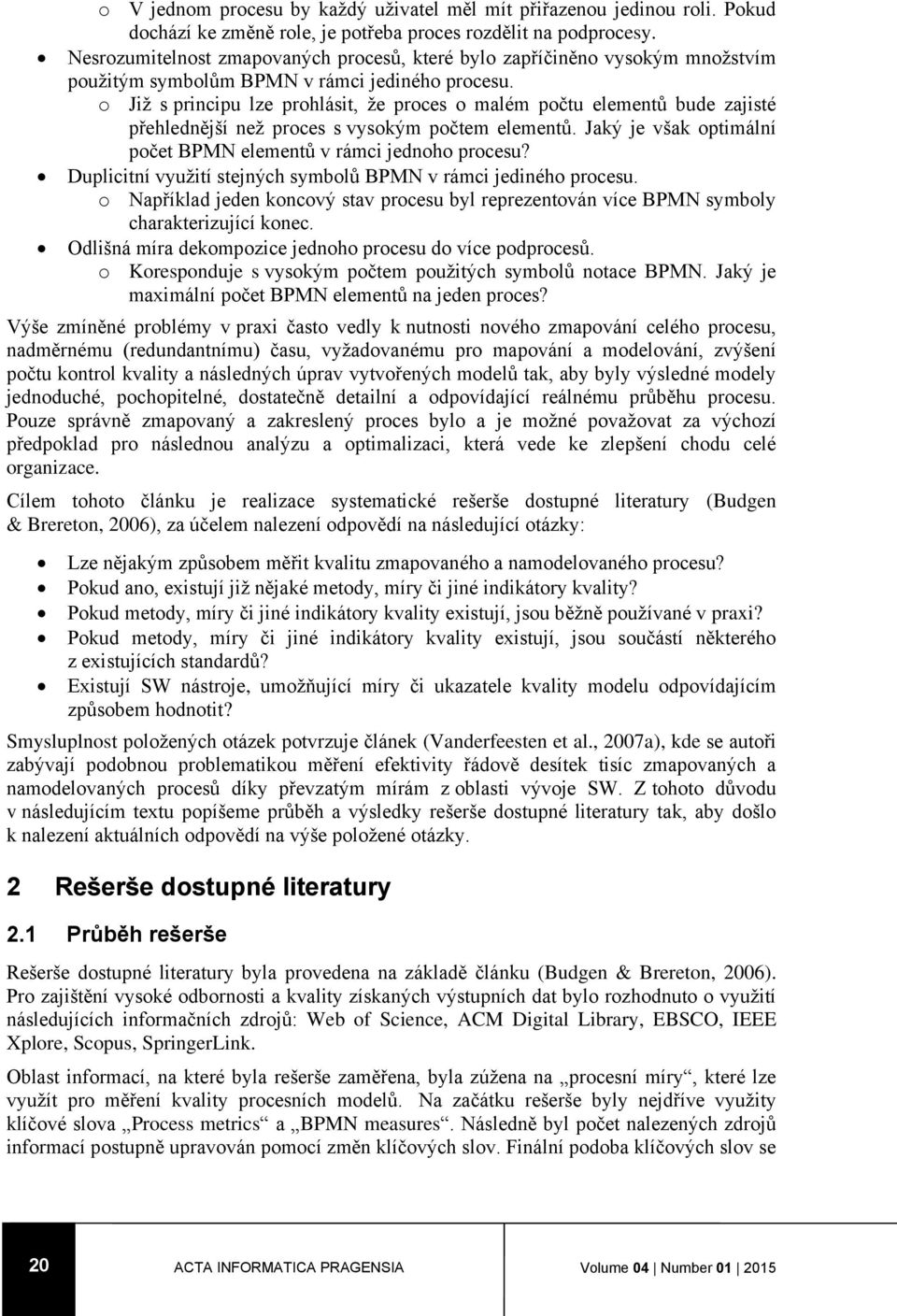

20 o V jednom procesu by každý uživatel měl mít přiřazenou jedinou roli. Pokud dochází ke změně role, je potřeba proces rozdělit na podprocesy. Nesrozumitelnost zmapovaných procesů, které bylo zapříčiněno vysokým množstvím použitým symbolům BPMN v rámci jediného procesu. o Již s principu lze prohlásit, že proces o malém počtu elementů bude zajisté přehlednější než proces s vysokým počtem elementů. Jaký je však optimální počet BPMN elementů v rámci jednoho procesu? Duplicitní využití stejných symbolů BPMN v rámci jediného procesu. o Například jeden koncový stav procesu byl reprezentován více BPMN symboly charakterizující konec. Odlišná míra dekompozice jednoho procesu do více podprocesů. o Koresponduje s vysokým počtem použitých symbolů notace BPMN. Jaký je maximální počet BPMN elementů na jeden proces? Výše zmíněné problémy v praxi často vedly k nutnosti nového zmapování celého procesu, nadměrnému (redundantnímu) času, vyžadovanému pro mapování a modelování, zvýšení počtu kontrol kvality a následných úprav vytvořených modelů tak, aby byly výsledné modely jednoduché, pochopitelné, dostatečně detailní a odpovídající reálnému průběhu procesu. Pouze správně zmapovaný a zakreslený proces bylo a je možné považovat za výchozí předpoklad pro následnou analýzu a optimalizaci, která vede ke zlepšení chodu celé organizace. Cílem tohoto článku je realizace systematické rešerše dostupné literatury (Budgen & Brereton, 2006), za účelem nalezení odpovědí na následující otázky: Lze nějakým způsobem měřit kvalitu zmapovaného a namodelovaného procesu? Pokud ano, existují již nějaké metody, míry či jiné indikátory kvality? Pokud metody, míry či jiné indikátory kvality existují, jsou běžně používané v praxi? Pokud metody, míry či jiné indikátory kvality existují, jsou součástí některého z existujících standardů? Existují SW nástroje, umožňující míry či ukazatele kvality modelu odpovídajícím způsobem hodnotit? Smysluplnost položených otázek potvrzuje článek (Vanderfeesten et al., 2007a), kde se autoři zabývají podobnou problematikou měření efektivity řádově desítek tisíc zmapovaných a namodelovaných procesů díky převzatým mírám z oblasti vývoje SW. Z tohoto důvodu v následujícím textu popíšeme průběh a výsledky rešerše dostupné literatury tak, aby došlo k nalezení aktuálních odpovědí na výše položené otázky. 2 Rešerše dostupné literatury 2.1 Průběh rešerše Rešerše dostupné literatury byla provedena na základě článku (Budgen & Brereton, 2006). Pro zajištění vysoké odbornosti a kvality získaných výstupních dat bylo rozhodnuto o využití následujících informačních zdrojů: Web of Science, ACM Digital Library, EBSCO, IEEE Xplore, Scopus, SpringerLink. Oblast informací, na které byla rešerše zaměřena, byla zúžena na procesní míry, které lze využít pro měření kvality procesních modelů. Na začátku rešerše byly nejdříve využity klíčové slova Process metrics a BPMN measures. Následně byl počet nalezených zdrojů informací postupně upravován pomocí změn klíčových slov. Finální podoba klíčových slov se 20 ACTA INFORMATICA PRAGENSIA Volume 04 Number

21 ustálila na kombinaci "Process quality metrics" a "Process complexity metrics". Použitím těchto klíčových slov a výše zmíněných informačních zdrojů byla vybrána výsledná množina relevantních zdrojů informací. V posledním kroku došlo k ověření, zda výslednou množinu relevantních zdrojů lze ještě doplnit o specifické míry. Toho bylo dosaženo pomocí následujících výrazů: Process coupling complexity. Process cohesion complexity. Control flow complexity. Výsledná množina relevantních zdrojů informací byla průběžně redukována pomocí následujících doplňkových omezujících kritérii: Celý text je dostupný online. Akceptovaný jazyk je angličtina nebo čeština. Zdroje informací mají formu vědeckého článku, knihy nebo příspěvku na konferenci. Rešerše informačních zdrojů proběhla v termínu 22. ledna 2015 až 24. února Obsahuje informace, publikované a dostupné do tohoto data. 2.2 Výsledky rešerše, způsob extrakce a syntézy dat V průběhu rešerše literatury bylo nalezeno celkem 33 relevantních informačních zdrojů (Ghani et al., 2008; Cardoso et al., 2006; Cardoso, 2005b, 2006, 2007, 2008; Fu et al., 2010; Gruhn & Laue, 2006a, 2006b; Henry & Kafura, 1981; Huang & Kumar, 2009; Khlif et al., 2009, 2010; Kluza & Nalepa, 2012; Lassen & Van Der Aalst, 2009; Latva-Koivisto, 2001; Mendling, Neumann, & Aalst, 2007; Mendling, 2006; Muketha et al., 2010; Parizi & Ghani, 2008; Reijers & Vanderfeesten, 2004; Reijers, 2003; Rolón et al., 2009; Roy et al., 2014; Sánchez-González et al., 2011; Shao & Wang, 2003; Solichah et al., 2013; Thammarak, 2010; Vanderfeesten, Cardoso, & Reijers, 2007; Vanderfeesten et al., 2007a; Vanderfeesten et al., 2008; Vanderfeesten, Reijers, & Van Der Aalst, 2008). Každý z nalezených zdrojů byl autory tohoto článku přečten a analyzován. Během čtení a analýzy bylo nakonec nalezeno celkem 22 vhodných měr kvality procesních modelů. 3 Výsledky rešerše dostupné literatury 3.1 Míry kvality Nalezených 22 měr kvality procesních modelů lze rozdělit následujícím způsobem: 1. Number of activities (NOA, NOT) - (Ghani et al., 2008; Cardoso et al., 2006; Gruhn & Laue, 2006b; Khlif et al., 2009; Kluza & Nalepa, 2012; Mendling et al., 2007; Muketha et al., 2010; Thammarak, 2010; Vanderfeesten et al., 2007a). a. Nejjednodušší forma měření komplexity procesu. Bere v úvahu pouze délku procesu a nebere v úvahu žádné další vlastnosti procesu. 2. Control-Flow Complexity (CFC) - (Ghani et al., 2008; Cardoso et al., 2006; Jorge Cardoso, 2005b, 2006, 2007, 2008; Fu et al., 2010; Gruhn & Laue, 2006b; Khlif et al., 2009; Kluza & Nalepa, 2012; Lassen & van der Aalst, 2009; Mendling et al., 2007; Muketha et al., 2010; Parizi & Ghani, 2008; Rolón et al., 2009; Roy et al., 2014; Sánchez-González et al., 2011; Solichah et al., 2013; Thammarak, 2010; Vanderfeesten et al., 2007a; Vanderfeesten et al., 2008). Volume 04 Number ACTA INFORMATICA PRAGENSIA 21

22 a. Míra se zaměřuje na komplexitu struktury větvení procesu (OR-split, XORsplit, AND-split). CFC vyjadřuje složitost jako počet možných průchodů procesem. 3. Max/mean nesting depth - (Ghani et al., 2008; Gruhn & Laue, 2006b; Kluza & Nalepa, 2012). a. Míra vyjadřuje složitost vnoření procesu jako počet struktur větvení potřebných k dosáhnutí daného elementu procesu. Míra může být použitá spolu s CFC za účelem přesnějšího měření složitosti. 4. Number of handles - (Gruhn & Laue, 2006b). a. Míra vyjadřuje počet struktur větvení procesu, který nesplňují kritérium wellstructuredness. Toto kritérium přikazuje, aby byli struktury větvení správně vnořené. 5. Cognitive weight (Cognitive Complexity) - (Ghani et al., 2008; Gruhn & Laue, 2006a, 2006b; Kluza & Nalepa, 2012; Shao & Wang, 2003; Thammarak, 2010). a. Vyjadřuje složitost porozumění modelu procesu. Tuto složitost vyjadřuje jako sumu kognitivních vah jednotlivých elementů. Váhy elementů jsou určené na základe empirických studií. 6. BPM (Anti)Patterns - (Ghani et al., 2008; Gruhn & Laue, 2006b). a. Míra rozeznává výskyt anti vzorů v procesech. Tj. často se vyskytujících konstrukcí, které vedou ke zvýšení nekorektnosti a složitosti procesu. 7. Fan-in/Fan-out (Modularization) - (Ghani et al., 2008; Gruhn & Laue, 2006b; Makni et al., 2010; Thammarak, 2010). a. Míra popisuje míru využívanosti podprocesů a vyjadřuje tak jejich funkcionalitu a složitost v rámci procesu. 8. Coefficient of network complexity (CNC) - (Cardoso et al., 2006; Kluza & Nalepa, 2012; Latva-Koivisto, 2001; Makni et al., 2010; Mendling et al., 2007; Muketha et al., 2010; Roy et al., 2014; Vanderfeesten et al., 2007a). a. Míra vyjadřuje složitost procesu jako poměr počtu přechodů k počtu aktivit, joinů a splitů procesu. 9. Cyclomatic number - (Lassen & van der Aalst, 2009; Latva-Koivisto, 2001; Roy et al., 2014). a. Je přímou adaptací SW měr. Podobně jako CNC vyjadřuje složitost pomocí počtu přechodů a aktivit procesu. 10. Complexity index (CI) - (Cardoso et al., 2006; Latva-Koivisto, 2001; Roy et al., 2014; Vanderfeesten et al., 2007a). a. Míra adaptovaná z teorie grafů. Definuje složitost procesu jako počet redukcí uzlů procesního grafu, které zredukují graf na jediný uzel. 11. Restrictiveness estimator (RT) - (Cardoso et al., 2006; Latva-Koivisto, 2001; Roy et al., 2014). 22 ACTA INFORMATICA PRAGENSIA Volume 04 Number

23 a. Míra adaptovaná z teorie grafů. Vyjadřuje složitost procesu ve standardizovaném rozsahu [0,1] pomocí hodnot počtu uzlů procesního grafu a matice dosažitelnosti. 12. Number of trees in graph - (Latva-Koivisto, 2001; Roy et al., 2014). a. Hodnota míry vyjadřuje počet navzájem odlišných stromů, které obsahují procesní graf. Se zvyšující se konektivitou grafu se zvyšuje počet stromů a tím i složitost procesu. 13. Process Cohesion (TPC, LPC) - (Khlif et al., 2009; Reijers & Vanderfeesten, 2004; Reijers, 2003; Vanderfeesten, Reijers, & Van Der Aalst, 2008). a. Míra vyjadřuje soudržnost částí procesního modelu. Tuto oblast složitosti procesu popisuje jen několik měr, popisujících komunikaci a přenos informací mezi aktivitami procesu. 14. Process Coupling (CBO, RFC, MPC, ICP) - (Khlif et al., 2009, 2010; Reijers & Vanderfeesten, 2004; Vanderfeesten, Reijers, & Van Der Aalst, 2008). a. Míra vyjadřuje složitost procesu jako složitost přechodů mezi jednotlivými aktivitami, stupeň jejich spojitosti a závislosti. 15. Process coupling / cohesion ratio - (Reijers & Vanderfeesten, 2004; Vanderfeesten, Reijers, & Van Der Aalst, 2008). a. Míra je definovaná jako podíl hodnot složitosti předcházejících dvou měr. Vyšší hodnota tohoto podílu značí vyšší složitost procesu. 16. Halstead-based Process Complexity (HPC) - (Cardoso et al., 2006; Khlif et al., 2009; Kluza & Nalepa, 2012; Muketha et al., 2010; Solichah et al., 2013; Thammarak, 2010). a. Míra vyjadřuje složitost a srozumitelnost procesu jako funkci počtu jedinečných a celkových operandů a operátorů. 17. Interface Complexity (IC) - (Cardoso et al., 2006; Henry & Kafura, 1981; Khlif et al., 2009; Kluza & Nalepa, 2012; Makni et al., 2010; Muketha et al., 2010; Thammarak, 2010). a. Míra vyjadřuje složitost procesu jako počet vstupů a výstupů jednotlivých aktivit. Současně bere ohled i na délku aktivity reprezentované buď jako white box nebo black box. 18. Density - (Mendling, 2006). a. Míra vyjadřuje složitost procesu jako poměr realizovaných propojení mezi aktivitami k počtu všech potencionálních propojení. 19. Cross-Connectivity (CC) - (Mendling, 2006; Muketha et al., 2010; Vanderfeesten et al., 2008). a. Míra počítá váhu propojení mezi dvojicemi aktivit procesu. Váha propojení závisí na typu propojení aktivit. 20. CP - (Vanderfeesten, Cardoso, & Reijers, 2007). Volume 04 Number ACTA INFORMATICA PRAGENSIA 23

24 a. Je přímou adaptací SW měr. Míra se zaměřuje na počet přechodů mezi aktivitami procesu. Hodnota složitosti podle této míry závisí na složitosti a typu přechodů. 21. GQM (Goal-Question-Metric) - (Ghani et al., 2008). a. Míra se snaží měřit složitost procesu pomocí množiny otázek. Nejdříve jsou definovány cíle projektu a soubor otázek pro dosažení dílčích cílů. Potom jsou využívány různé míry na adresování každé otázky. 22. Q0, Q1, Q3 - (Huang & Kumar, 2009). a. Míry Q0, Q1, Q2 měří kvalitu procesu na základě skóre vyjádřeného z počtu cyklů, nepovinných aktivit a bloků procesu. 3.2 Četnosti výskytů měr a demografické údaje Četnost výskytu jednotlivých měr ve výše uvedených informačních zdrojích shrnuje obrázek č. 1. Jak je z grafu patrné, nejčastěji uvažované míry jsou 1) the Control-Flow Complexity, 2) Number of Activities and 3) Coefficient of Network Complexity Obr. 1. Četnost výskytu jednotlivých měr. Zdroj: autoři Z časového hlediska nalezené relevantní zdroje informací pokrývají rozpětí let 2001 až Starší datum publikace má jen jediný zdroj. Více viz obrázek č. 2, ze kterého je zřejmé, že se zájem o problematiku měření kvality procesních modelů začal zvyšovat v roce Nejvíce publikací připadá na rozpětí roků 2006 až ACTA INFORMATICA PRAGENSIA Volume 04 Number

25 Obr. 2. Počty relevantních informačních zdrojů dle data jejich publikace. Zdroj: autoři Z demografického pohledu pocházejí relevantní informační zdroje především ze zemí západní Evropy. Konkrétně pak z Nizozemí a Portugalska. Více viz obrázek č USA FIN NLD PRT DEU AUT MYS TUN ESP CHN THA POL AUS 4 Diskuze Obr. 3. Počty relevantních informačních zdrojů dle původu. Zdroj: autoři Z výše uvedené rešeršní práce je patrné, že podobné otázky, které si položili autoři tohoto článku, již řeší také řada jiných vědeckých týmů ve světě. Dle počátečního předpokladu tedy existují míry, které umožňují definovaným způsobem (vlastním pro každou míru) měřit kvalitu navrženého procesního modelu. Většina, v rešerši nalezených a obecně požívaných měr, je založena na analýze grafického zobrazení procesního modelu - BPM (Business Process Model). Na procesní model se tvůrci měr často dívají jako na graf, tedy objekt složený z uzlů a hran. Každá hrana pak může být v konkrétní míře kvality např. vstupem pro výpočet složitosti modelu. Stejně tak je možný použít každý uzel, který dle svého druhu (Aktivita versus Brána) může být navíc ohodnocen ještě např. vahou. Váhy je pak možné nastavovat na základě operace, kterou uzel symbolizuje. Například brána (Gateway), rozdělující procesní tok, logicky graf zesložiťuje. Sjednocující brána naopak proces fakticky slučuje. Je tudíž logické brány rozdělující proces ohodnotit takovou vahou, která reprezentuje pokutu za zvýšení složitosti. Naopak sjednocující brány není nutné handicapovat žádnou vahou. Podobně lze konkrétní vahou ohodnotit části modelu typu Podprocess (Sub-process) a Úloha (Task). Je patrné, že Podprocess symbolizuje větší složitost celkového procesu než výskyt Úlohy. Na základě těchto a podobných úvah dnes jsou fakticky definované Volume 04 Number ACTA INFORMATICA PRAGENSIA 25

26 a autory často zmiňované míry typu: Number of activities, Control-Flow Complexity, Cyclomatic number a další. Z našeho praktického výzkumu však vyplývá, že výpočet měr z pouhého grafického zaznamenání procesu nemusí být vždy účelný. Velmi často se totiž na realizaci procesu podílejí i faktory (obvyklé na první pohled skryté), které jej ovlivňují nepřímo. Typickým příkladem může být (viz problémy detekované autory článku a popsané v úvodní kapitole tohoto článku): Nejasně definovaný aktér (konzument procesu). Například proces odevzdání žádosti ke studiu na studijním oddělením. V tomto případě je definovaný aktér procesu studijní oddělení. Nejedná se však o jasně definovanou odpovědnou osobu či odpovědný systém. V tomto případě tvůrce modelu předpokládá, že existuje nějaká vnitřní směrnice detailně upravující, co se stane s žádostí, když padne do schránky studijního oddělení. Tato nejasnost není z modelu patrná, ale v tomto příkladu může úspěšné dokončení procesu značně ovlivnit. Dalším faktorem, který není z grafického vyjádření modelu bez detailní znalosti procesu a jeho uchopitelnosti jednotlivými aktéry vůbec patrný, je např. schopnost modelujícího týmu zaznamenat korektně a s odpovídajícími detaily obchodní proces: o Jedná se o začátečníky se základní znalostí problematiky a oblasti analýzy a modelování procesů. o Jedná se o pokročilé analytiky, kteří se účastnili alespoň jednoho projektu, zaměřeného na analýzu a modelování procesů. o Jedná se o experty s dlouholetou praxí v oblasti analýzy a modelování procesů. A v neposlední řadě je faktorem, který ovlivňuje vznik a finální zavedení procesu do reálného prostředí, typ analyzované a modelované organizace (firmy). Pokud použijeme podobný postup jako tvůrci metody COCOMO (Boehm et al., 1995), je možné prostředí firmy označit jako: o organické prostředí (tedy malá firma s bezproblémovým přenosem znalostí a informací mezi jejími zaměstnanci), o přechodné prostředí (středně velké firmy do cca 200 zaměstnanců), o vázané prostředí (Velké firmy a nadnárodní korporace). Je zajímavým zjištěním, že z provedené a výše popsané rešerše zdrojů, autoři pro tvorbu nalezených měr tento přístup nepoužívají. Přitom výše zmíněné faktory prokazatelně kvalitu procesů výrazně ovlivňují, ale z pouhé analýzy grafu vytvořeného procesního modelu jsou měřitelné jen obtížně. 5 Závěr Odpovědi na otázky, které byly náplní provedené a popsané rešerše, můžeme shrnout následovně: Lze nějakým způsobem měřit kvalitu zmapovaného a namodelovaného procesu? o Ano je to možné. Nejčastěji se používá míra založená na rozboru grafu (grafického vyjádření) procesního modelu. Pokud ano, existují již nějaké metody, míry či jiné indikátory kvality? o Ano existují. Bylo nalezeno celkem 22 různých měr kvality procesních modelů. Míry jsou blíže specifikovány v kapitole 3.1 Míry kvality. Pokud metody, míry či jiné indikátory kvality existují, jsou běžně používané v praxi? 26 ACTA INFORMATICA PRAGENSIA Volume 04 Number

27 o Z provedené rešerše vychází, že nejčastěji jsou používány míry Control-Flow Complexity, Number of activities, Coefficient of network complexity, Halstead-based Process Complexity a Interface Complexity. Pokud metody, míry či jiné indikátory kvality existují, jsou součástí některého z existujících standardů? o Pokus o standardizaci jsme v rámci prováděné rešerše fakticky zaznamenali u míry Control-Flow Complexity. Nejedná se však o oficiální standardizaci ISO. Existují SW nástroje, umožňující míry či ukazatele kvality modelu odpovídajícím způsobem hodnotit? o Žádné obecně používané nástroje pro výpočet měr nebyly v rámci provedené rešerše nalezeny. Softwarové nástroje, pokud jsou použity, jsou součástí nástrojů pro výzkum dílčích týmů, nikoliv obecně dostupné. o Existuje pokus o standardizaci formátu pro uložení procesních modelů (XPDL). Zatím nemáme ověřeno, zda tento formát je obecně používán modelovacími nástroji jako např. Bizagi či QPR. Tyto nástroje dle našeho výzkumu tento formát podporují, nevíme, zda formát dodržují komplexně, či jej využívají pouze parciálně. Z výše uvedených závěrů je patrné, že práce na návrzích měr kvality procesních modelů je účelná a zabývá se jimi řada vědeckých týmů. Z našeho pohledu je zajímavé rozšířit nalezené míry o další atributy, ovlivňující tvorbu procesních modelů. Například využít principů a metod, které jsou součástí COCOMO či Function Point. Ačkoliv jsou tyto metody navrženy primárně pro odhad složitosti programů na základě počtu řádků zdrojového kódu (COCOMO) či na základě počtu funkcí (Function Point), existují zde z našeho pohledu a na základě provedené analýzy a praktické zkušenosti paralely s procesním modelováním. Zmíněná oblast problematiky je však rozsáhlá a výzkumných oblastí je zde celá řada. Jako možné další směry výzkumu lze uvést možnost rozšíření o takové míry, které by dokázaly vyjádřit míru srozumitelnosti procesních diagramů ze strany jejich konzumentů / čtenářů. Tj. obohatit výzkum i o některé oblasti kognitivních věd. Za zmínku také stojí ověření možnosti strojového zpracování a vyhodnocení měr kvality návrhu procesního diagramů. Výše zmíněné je však předmětem dalšího výzkumu autorů tohoto přehledového článku. Seznam použitých zdrojů Boehm, B., Clark, B., Horowitz, E., Westland, C., Madachy, R., & Selby, R. (1995). Cost models for future software life cycle processes: COCOMO 2.0. In Annals of Software Engineering, 1, doi: /bf Budgen, D., & Brereton, P. (2006). Performing Systematic Literature Reviews in Software Engineering. In Proceedings of the 28th International Conference on Software Engineering (pp ). New York, NY, USA: ACM. doi: / Cardoso, J. (2005). How to measure the control-flow complexity of web processes and workflows. In L. Fischer (Ed.), Workflow Handbook 2005 (pp ). Lighthouse Point: WfMC. Cardoso, J. (2006). Process control-flow complexity metric: An empirical validation. In IEEE International Conference on Services Computing (pp ). Chicago, IL, USA: IEEE. doi: /scc Cardoso, J. (2007). Control-flow Complexity Measurement of Processes and Weyuker-s Properties. International Journal of Computer, Control, Quantum and Information Engineering, 1(8), Cardoso, J. (2008). Business process control-flow complexity: Metric, evaluation, and validation. International Journal of Web Services Research, 5(2), Volume 04 Number ACTA INFORMATICA PRAGENSIA 27

28 Cardoso, J., Mendling, J., Neumann, G., & Reijers, H. A. (2006). A discourse on complexity of process models. In Business process management workshops (pp ). Springer: Berlin Heidelberg. Fu, X., Zou, P., Ma, Y., Jiang, Y., & Yue, K. (2010). A Control-Flow Complexity Measure of Web Service Composition Process. In Services Computing Conference (APSCC) (pp ). Hangzhou: IEEE. doi: /apscc Ghani, A., Azim, A., Koh, T. W., Muketha, G. M., & Wong, P. W. (2008). Complexity metrics for measuring the understandability and maintainability of business process models using goalquestion-metric (GQM). International Journal of Computer Science and Network Security, 8(5), Gruhn, V., & Laue, R. (2006a). Adopting the Cognitive Complexity Measure for Business Process Models. In 5th IEEE International Conference on Cognitive Informatics (pp ). Beijing: IEEE. doi: /coginf Gruhn, V., & Laue, R. (2006b). Complexity Metrics for Business Process Models. In 9th international conference on business information systems (pp. 1 12). Klagenfurt: STI International. Henry, S., & Kafura, D. (1981). Software Structure Metrics Based on Information Flow. IEEE Transactions on Software Engineering, SE-7(5), doi: /tse Hronza, R., & Špeta, M. (2013). Business Process Center of Excellence at the Faculty of Electrical Engineering at the Czech Technical University in Prague. In IEEE 15th Conference on Business Informatics (CBI) (pp ). Vienna: IEEE. doi: /cbi Huang, Z., & Kumar, A. (2009). New Quality Metrics for Evaluating Process Models. In Business Process Management Workshops (pp ). Milano: Springer Berlin Heidelberg. doi: / _16 Khlif, W., Makni, L., Zaaboub, N., & Ben-Abdallah, H. (2009). Quality metrics for business process modeling. In WSEAS International Conference on Applied Computer Science (ACS 09). Genova: WSEAS Press (pp ). Khlif, W., Zaaboub, N., & Ben-Abdallah, H. (2010). Coupling Metrics for Business Process Modeling. WSEAS Transactions on Computers, 9(1), Kluza, K., & Nalepa, G. J. (2012). Proposal of square metrics for measuring Business Process Model complexity. In Federated Conference on Computer Science and Information Systems (pp ). Wroclaw: IEEE. Lassen, K. B., & van der Aalst, W. M. (2009). Complexity metrics for workflow nets. Information and Software Technology, 51(3), Latva-Koivisto, A. M. (2001). Finding a complexity measure for business process models - Research Report. Helsinki: Helsinki University of Technology. Retrieved from Makni, L., Khlif, W., Haddar, N. Z., & Ben-Abdallah, H. (2010). A tool for evaluationg the quality of business process models. In Business Process and Service Science - Proceedings of ISSS and BPSC P-177 (pp ). Bonn: Gesellschaft für Informatik. Mendling, J. (2006). Testing Density as a Complexity Metric for EPCs. Vienna: Vienna University of Economics and Business. Retrieved from density.pdf Mendling, J., Neumann, G., & van der Aalst, W. (2007). On the correlation between process model metrics and errors. In 26th International Conference on Conceptual modeling (pp ). Darlinghurst: Australian Computer Society. Muketha, G. M., Ghani, A. A. A., Selamat, M. H., & Atan, R. (2010). A survey of business process complexity metrics. Information Technology Journal, 9(7), doi: /itj Náplava, P., Hronza, R., Kočí, J., & Pavlíček, J. (2014). How to Successfully Start the Transformation of an Academic Institution. Case study on the process mapping project at the Czech Technical University. In 8th Workshop on Transformation & Engineering of Enterprises 28 ACTA INFORMATICA PRAGENSIA Volume 04 Number

29 (TEE 2014), and the 1st International Workshop on Capability-oriented Business Informatics (CoBI 2014) co-located with the 16th IEEE International Conference on B (pp ). Aachen: RWTH Aachen University Parizi, R. M., & Ghani, A. A. A. (2008). An Ensemble of Complexity Metrics for BPEL Web Processes. In 9th ACIS International Conference on Software Engineering, Artificial Intelligence, Networking, and Parallel/Distributed Computing (pp ). Phuket: IEEE. doi: /snpd Reijers, H. A. (2003). A Cohesion Metric for the Definition of Activities in a Workflow Process. In International Workshop on Evaluation of Modeling Methods in Systems Analysis and Design (pp ). Velden: CAiSE/IFIP 8.1. Reijers, H. A., & Vanderfeesten, I. T. P. (2004). Cohesion and Coupling Metrics for Workflow Process Design. In Business Process Management (pp ). Potsdam: Springer Berlin Heidelberg. doi: / _19 Rolón, E., Cardoso, J., García, F., Ruiz, F., & Piattini, M. (2009). Analysis and Validation of Control- Flow Complexity Measures with BPMN Process Models. In Enterprise, Business-Process and Information Systems Modeling SE - 6 (pp ). Amsterdam: Springer Berlin Heidelberg. doi: / _6 Roy, S., Sajeev, A. S. M., Bihary, S., & Ranjan, A. (2014). An Empirical Study of Error Patterns in Industrial Business Process Models. IEEE Transactions on Services Computing, 7(2), doi: /tsc Sánchez-González, L., Ruiz, F., García, F., & Cardoso, J. (2011). Towards Thresholds of Control Flow Complexity Measures for BPMN Models. In Proceedings of the 2011 ACM Symposium on Applied Computing (pp ). New York: ACM. doi: / Shao, J., & Wang, Y. (2003). A new measure of software complexity based on cognitive weights. Canadian Journal of Electrical and Computer Engineering, 28(2), doi: /cjece Solichah, I., Hamilton, M., Mursanto, P., Ryan, C., & Perepletchikov, M. (2013). Exploration on software complexity metrics for business process model and notation. In International Conference on Advanced Computer Science and Information Systems (ICACSIS) (pp ). Bali: IEEE. doi: /icacsis Thammarak, K. (2010). Survey Complexity Metrics for Reusable Business Process. In 1st National Conference on Applied Computer Technology and Information System (pp ). Nonthaburi: ACTIS. Van Nuffel, D., Mulder, H., & Van Kervel, S. (2009). Enhancing the Formal Foundations of BPMN by Enterprise Ontology. In Advances in Enterprise Engineering III (pp ). Amsterdam: Springer Berlin Heidelberg. doi: / _9 Vanderfeesten, I., Cardoso, J., & Reijers, H. A. (2007). A weighted coupling metric for business process models. In 19th International Conference on Advanced Information Systems Engineering (pp ). Trondheim: CAiSE 07. Retrieved from 247/FORUM_11.pdf Vanderfeesten, I., Cardoso, J., Mendling, J., Reijers, H. A., & Van Der Aalst, W. (2007a). Quality Metrics for Business Process Models. In BPM and Workflow Handbook (pp ). Lighthouse Point, Florida: Future Strategies. Vanderfeesten, I., Reijers, H., Mendling, J., van der Aalst, W. P., & Cardoso, J. (2008). On a Quest for Good Process Models: The Cross-Connectivity Metric. In Advanced Information Systems Engineering (pp ). Montpellier: Springer Berlin Heidelberg. doi: / _36 Volume 04 Number ACTA INFORMATICA PRAGENSIA 29

30 Acta Informatica Pragensia, 2015, 4(1): DOI: /j.aip.58 Peer-reviewed paper Generated Report of the ORD BORM Model Jakub Tůma *, Marek Pícka *, Petr Hanzlík * Abstract This contribution focuses on documentation of model-to-model transformation, respectively on converting model represented by BORM notation (Business Object Relation Modelling) to a HTML-based textual report. The transformation is from the management-level business process model into the operation-level business process model. The operation-level model should be textual and tailored for each individual participant. This article introduces a modular extension of OpenCASE software that utilizes OpenCASE knowledge base and API to generate textual reports automatically. This report is based on HTML language, because of the portability and easy distribution of the format. Such report is easy to understand even for business people without hard technical skills. We present both the transformation, and the modular extension on a case study. Keywords: BORM, Transformation, Tool, Report, HTML, Case study. 1 Introduction Models created in CASE tools are probably the most comprehensive description of system. However, these models, and relationships among them, can be difficult to understand. Even though BORM diagrams are generally easy to understand, it may still be challenging to fully comprehend the situations modelled, especially for non-specialists and businesspeople. A textual report describing BORM diagram can significantly contribute to better understanding of problem as a whole and increase the accessibility of information stored within models. A repository of CASE tool can be used as a source of data for generating such documentation. When a report is generated automatically from models, the safe consistency between the model and documentation is guaranteed. Another advantage is the possibility to reinstate documentation when source model changes. We want to present our approach for flexible modelling of business processes both at the management and operations level. This approach consists of combining a suitable modelling method (BORM Business Object Relation Modelling) and developing an original software tool (OpenCASE) to support it, as well as to perform automated model transformations. This article focuses on transformation of source model created in CASE tool to textual output model and technologies used for implementation of this transformation. Input of this transformation is a model using BORM notation, output of the transformation is model represented as a HTML report. * Department of Information Engineering, Faculty of Economics and Management, Czech University of Life Sciences, Prague, Kamýcká 129, Praha 6, Czech Republic jtuma@pef.czu.cz, picka@pef.czu.cz, petr.hanzlik6@gmail.com 30 ACTA INFORMATICA PRAGENSIA Volume 04 Number

31 This research is based on the BORM method described in publications by (Knott, Merunka, Polak, 2000, 2006; Struska, Merunka, 2007; Struska, Pergl, 2009). The presented tool OpenCase (Pergl, Tůma, 2012) follows this modelling method, and uses it as input of transformation. Core transformations are based on the HOT (High Order Transformation) approach published by (Brambilla, Fraternali, Tisi, 2008). This transformation is presented on the case study which demonstrates the transformation from the management-level business process model into the operation-level business process model. More specifically the case study deals with the process of E-shop order goods. 2 Materials and methods 2.1 Methodology In order to realize the proposed transformation, we have followed a stepwise research plan: 1. Define requirements for a suitable management-level business process model and operation-level business process model (BPM). 2. Describe how the transformation modelling method and the OpenCASE support these requirements. 3. Design a case study to illustrate the results. 2.2 Requirements for Management-Level and Operation-Level BPM For purposes of this research, let us define that management level is focused on process orchestration, specifically: Terminology Logic of processes Relations of processes (transition, decomposition) Communication among participants Optimisation of the overall process The language of models needs to support the aspects listed above. That is why a combination of graphical and textual language is usually used. The management level BPM specifies terms and their relations that are consequently manipulated in different ways: They need to be verified for correctness. They need to be communicated. They are used for reasoning. Various reports and statistics need to be calculated. They are often changed (they evolve). This is why the management-level BPM needs to be some sort of knowledge base, not just a set of diagrams (graphical objects). Terms and their relations are necessary for full domain specification and to fulfil knowledge base. By operational level, we mean concrete processes (operations) here, which are performed by assigned process participants (staff, systems). Systems (as participants) are software, thus Volume 04 Number ACTA INFORMATICA PRAGENSIA 31

32 subject of computer science and software engineering. For further discussion we will consider just human participants. We set following requirements on operation model: Language of the model is close to the language of participants. Model is accurate. Model contains just the necessary amount of details to perform operations required. Model is up to date and consistent with corresponding management-level model. Staff is not supposed to be interested in the big picture at the operation level, they just need accurate instructions for performing their tasks, i.e. the management needs to answer their questions: What are the steps I should follow to successfully complete a task? How should I make decisions and select correct approach? What are the inputs I will get? From whom, how and when? What are the outputs I should produce? To whom shall I handle them, how and when? To answer these questions, textual operation manuals are typically used, as operation-level staff does not have to understand graphical objects with abstract notations. 2.3 Business Object Relationship Modelling (BORM) Business Object Relationship Modelling (Knott, Merunka, Polak, 2006; Polák, Merunka, Carda, 2003) is an object-oriented software engineering methodology, which has proven to be very effective in the development of business information and knowledge systems. Its effectiveness is achieved by unified and simple method for presenting all aspects of the relevant model. The BORM methodology makes extensive use of business process modelling (Knott, Merunka, Polak, 2000). BORM was designed as a method covering all phases of the software development. BORM focuses mainly on the first phases of the project also known as business analysis. BORM uses only limited, easily comprehensible group of concepts for every lifecycle phase. This makes it easier to understand even for the first-time users with almost no knowledge of business analysis. Another fact that makes the BORM methodology more expressive is that it doesn t need the division to static and dynamic views of the model and therefore does not bring a need of creation of different diagrams with a different viewpoints. BORM introduces the following types of diagrams: Business architecture diagram Object relationship diagram (ORD) (see Figure 1) Class diagram 32 ACTA INFORMATICA PRAGENSIA Volume 04 Number

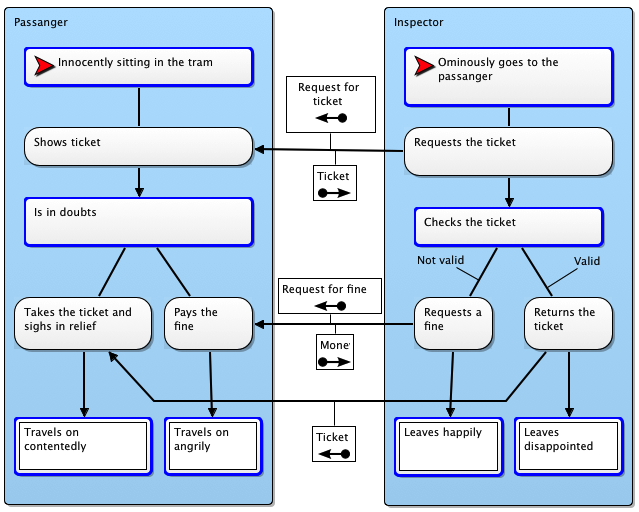

33 Fig. 1. Example of Object Relationship Diagram (ORD). Source: (Pergl, Tůma, 2012) BORM represents every concept with the same symbols in the data structure, the communication or other diagrams. For visual presentation of the information BORM uses simple diagrams that contain only a necessary number of concepts and symbols. These concepts and symbols cover most of the needs for the initial description of the model and its processes. The following symbols belong to the symbols used in the initial description: Participant an object representing the stakeholder involved in one of the modelled processes, which is recognised during the analysis. State sequential changes of the participants in time are described by these states. Association data-orientated relation between the participants. Activity represents an atomic step of the behaviour of the object recognised during the analysis. Communication represents the data flow and dependencies between the activities. Data may flow bidirectionally during the communication. Transition connects the state-activity-state and represents changes of the states through activities. Condition expresses constraint that holds for the communication or activity, (Polák, Merunka, Carda, 2006; Šplíchal, Pergl, Pícka, 2011). Volume 04 Number ACTA INFORMATICA PRAGENSIA 33

34 2.4 OpenCASE OpenCASE Tool (2014) is a CASE tool designed to support the research in the field of conceptual modelling and related ontologies. Snapshot of OpenCASE prototype is presented in the Figure 2. It is built upon the Eclipse Modelling Framework and it utilizes many of its advanced possibilities. Right now, we have implemented the BORM method s Business Architecture Diagrams and Object Relation Diagrams (Pergl, Tůma, 2012). Fig. 2. Snapshot of OpenCASE prototype. Source: (Pergl, Tůma, 2012) 3 Results and discussion 3.1 Documentation generating The case study demonstrates the transformation from management-level business process model into operation-level business process model. As we specified in the requirements, operation-level model should be textual and tailored for each participant. This is where we utilize the OpenCASE as a knowledge base and its API to generate HTML page for each participant. This HTML output is similar to SBVR, (Cabot, Pau, Raventós, 2010; OMG, 2008; Booch, Rumbaugh, Jacobson, 1999). The transformation is based on approach HOT (High Order Transformation) and this model generation has theoretical background in publication (Šplíchal, Pergl, Pícka, 2011). Modelling tool OpenCASE includes this transformation as an extendable module. The higher order transformation phase addresses mapping (see Figure 3.), guaranteeing the coherence between the conforms to relationship of the two technical spaces. This task is performed in two subtasks: 1. a promotion transformation obtains the DSL metamodel by promoting the model M1 resulting from the model generation phase to metamodel (M2); 34 ACTA INFORMATICA PRAGENSIA Volume 04 Number

35 2. a manually defined HOT derives the M1T transformation by translating the M2T transformation, and eventually analyzing the structure of the DSL metamodel published by (Brambilla, Fraternali, Tisi, 2008). Fig.3. Diagram of framework using HOT. Source: (Brambilla, Fraternali, Tisi, 2008) HOT approach was theoretically described by (Brambilla, Fraternali, Tisi, 2008) and cited in this paper above and shown in Figure 3. This HOT implementation is used for report generation of the ORD BORM Model. A programing implementation of this mechanism is presented below, in the Snippet 1 and Snippet 2. These implementations are used for HTML report generation from ORD BORM Model. (defn or-report [or-diagram] (let [name (first (return or-diagram :entity :id)) reports (map participant-report (participants or-diagram)) notes (note-report (or-diagram)) ] (list* (element :h1 {} (str "OR Diagram: " name)) reports notes ))) Snippet 1: Main function for generating report from ORD diagram (defn -write [this manager file] (with-open [writer (java.io.outputstreamwriter. (java.io.fileoutputstream. file) "UTF-8")] (let [ords (diagrams (.getproject manager) :ORDiagram) Volume 04 Number ACTA INFORMATICA PRAGENSIA 35

36 reports (mapcat or-report ords)] (emit (xhtml-page "XHTML Report" reports) writer :encoding "UTF-8")))) Snippet 2: Export function for creating XHTML Snippet number 1 shows the main function. This function is called OR-report, and it generates a semi model from the inner structure (metamodel of ORD BORM model) representing ORdiagram. This semi model is processed by the write function (see Snippet 2) which produces a XHTML report page. These functions have been implemented using function programming paradigm, which takes advantage of simplification of equational reasoning (Wadler, 1992). More information about functional programming can be found in Wadler (1992). DOM (Document Object Model) is used for transformation to HTML. DOM is tree structure of HTML transformation output. To generate documentation (XHTML report) was implementated in functional language. Functional programming is simplicity of equational reasoning Wadler (1992) and more info about functional programming in publication (Wadler, 1992). DOM (Document Object Model) is used for generating or more precisely transformation to HTML. DOM is tree structure of HTML transformation output. 3.2 Case study The case study is based on the processes order goods from e-shop. The case study was written with team cooperation based on the course information management. Course information management is part of the field Project management at the Czech University of Life Sciences, Prague. In order to demonstrate the principals of proposed BORM to HTML transformation and other concepts outlined in this paper, a part of the processes related to order goods from e-shop is presented in a simplified version. The order goods process is carried out by cooperation among five participants: Customer, Deliverer, Economics department, Order processor and Supplier. This process is shown in details in Figure ACTA INFORMATICA PRAGENSIA Volume 04 Number

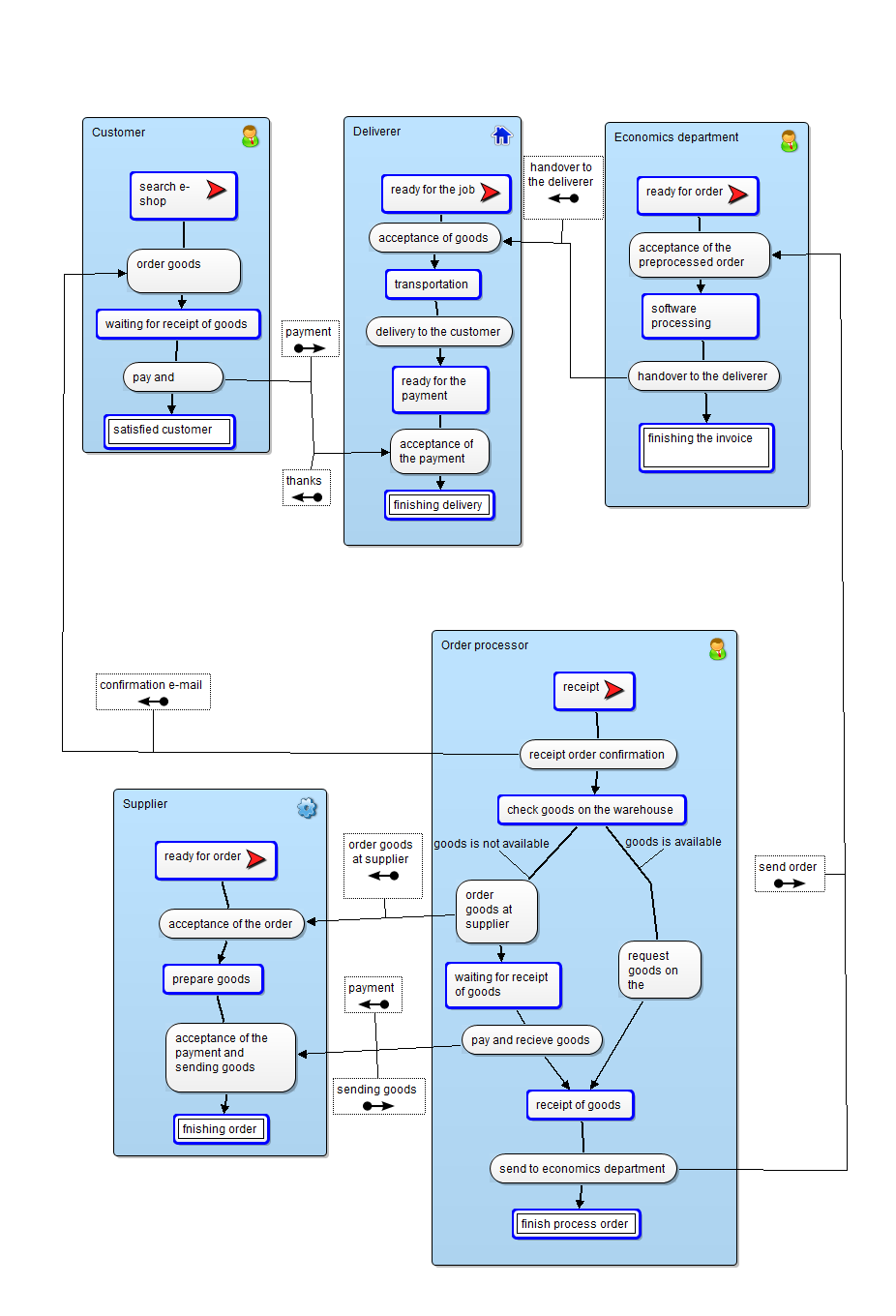

37 Fig. 4. Case study management process model in BORM: E-shop order goods. Source: authors. The HTML operation manuals are generated for each participant (Figures 5 9). Volume 04 Number ACTA INFORMATICA PRAGENSIA 37

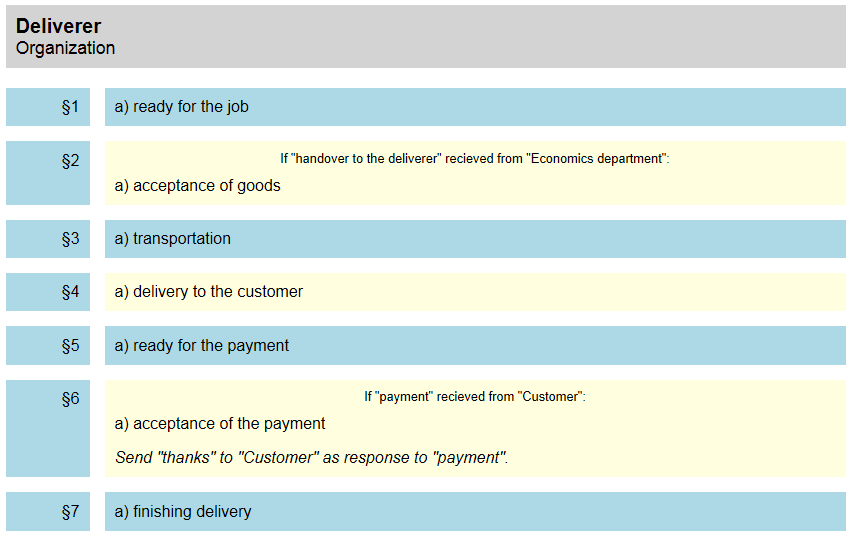

38 Fig. 5. Operation model (manual) for participant Customer. Source: authors. Fig. 6. Operation model (manual) for participant Deliverer. Source: authors. 38 ACTA INFORMATICA PRAGENSIA Volume 04 Number

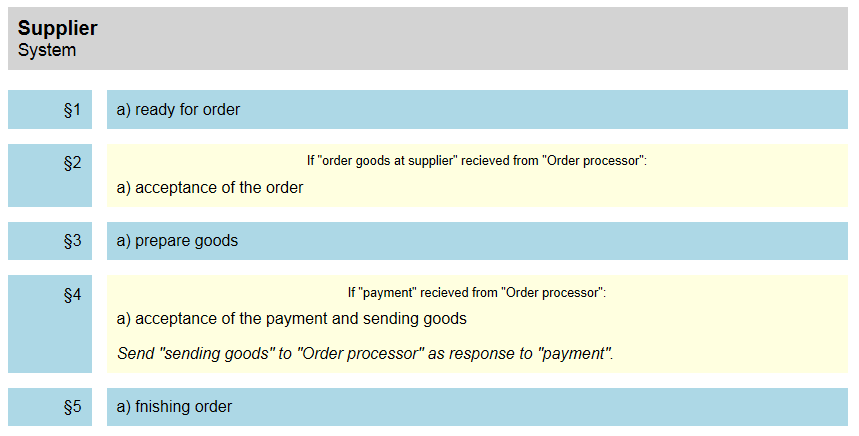

39 Fig. 7. Operation model (manual) for participant Economics department. Source: authors. Fig. 8. Operation model (manual) for participant Supplier. Source: authors. Volume 04 Number ACTA INFORMATICA PRAGENSIA 39

40 Fig. 9. Operation model (manual) for participant Order processor. Source: authors. The transformation engine is handling correctly the branching, loops and hierarchical processes (process in a state). It uses paragraphs labelling to navigate the user along the process flow. 4 Discussion There are currently two CASE tools that are able to operate with BORM ORD notation CraftCase and OpenCASE. OpenCASE is a commercial product developed by CraftCase Company. OpenCASE on the other hand is a platform, which was developed and designed at the Faculty of Economics and Management, Czech University of Life Sciences, in cooperation with Faculty of Information Technology, Czech Technical University. It provides an open modular platform available for free for community of registered scholars and experts. It is based on generally available Eclipse plugin. Any interested developer can hence contribute to the development of the platform, and take part in experiments and research. Thanks to this background, OpenCASE can currently offer several state of art components, such as above presented transformation module. 40 ACTA INFORMATICA PRAGENSIA Volume 04 Number

41 5 Future works Possible future works: Listings, like all input/output flows from/to a participant. Calculation of metrics (like numbers of states and activities in participants) that may be used for complexity estimations Struska and Pergl (2009), Struska and Merunka (2007). Calculation of statistics, e.g. about data flows and communications (which participants communicate the most/least, above/below average, etc.). Semantics checks: there is a starting state in every participant, at least one final state (According to the BORM, there may be exceptions to these rules, see (Gronback, 2009) for more details.), Conceptual normalization to be implemented in tool that is described by Molhanec (2011). Any further custom reporting / calculations / processing. 6 Conclusion In this paper we presented our solution that generates HTML documentation from BORM diagrams and supports business process engineering in general. This is accomplished using a combination of suitable modelling method and notation (BORM) and software tool (OpenCASE). The key principle of the solution is that the modelled process is not just a diagram, but a whole knowledge base that may be used in operations, reporting, decision making and other areas. We presented one of consequences of this assumption: automatic generation of operations manuals. The OpenCASE is created as an open platform for studying BORM method and business modelling in general. Apart from this, it is already a stable tool for effective drawing of BORM models and their management. It is implemented using open architecture based on Eclipse plugins, which makes it extensible and scalable. The presented extension of OpenCASE tool makes the BORM models more accessible for businesspeople who are typically not familiarised with state-based diagrams and business diagrams. Acknowledgements Many thanks to my supervisor Vojtěch Merunka and to the team leader Robert Pergl for a lot hints and mental support. This paper documents summarise previous and future developing process of dissertation thesis. References Booch, G., Rumbaugh, J., & Jacobson, I. (1999). The Unified Modelling Language User Guide. Massachusetts: Addison-Wesley Longman. Brambilla, M., Fraternali, P. & Tisi, M. (2008). A Transformation Framework to Bridge Domain Specific Languages to MDA. In MoDELS Workshops 2008, (pp ). Berlin: Springer. Cabot, J., Pau R. & Raventós, R. (2010). From UML/OCL to SBVR specifications: A challenging transformation. Information Systems, 35(4), Volume 04 Number ACTA INFORMATICA PRAGENSIA 41

42 Gronback, R. C. (2009) Eclipse Modeling Project: A Domain-Specific Language (DSL) Toolkit. Massachusetts: Addison-Wesley Longman. Knott, R. P., Merunka, V., & Polak, J. (2000). Process modeling for object oriented analysis using BORM object behavioral analysis. In IEEE International Conference on Requirements Engineering (pp. 7-16). Chicago: IEEE & ACM. Knott, R., Merunka, V. & Polák, J. (2006). The BORM Method: A Third Generation Object-Oriented Methodology. In Liu, L. & Roussev B. (Eds) Management of the Object-Oriented Development Process. (pp ). Hershey: IGI Publishing. Merunka, V., Milena, S., Arvilla, C., Plas, M. & Tuma, J. (2013). BORM-II and UML as accessibility process in knowledge and business modelling. In 22nd International Scientific Conference Agrarian perspectives (pp ). Prague: Czech University Life Sciences Prague. Molhanec, M. (2011). Some Reasoning Behind Conceptual Normalisation. In Information Systems Development: Business Systems and Services (pp ). Berlin: Springer. OMG. (2008). Semantics of Business Vocabulary and Rules (SBVR) Specification, v 1.0 (formal/ ). Retrieved from OpenCASE Tool. (2014). Retrieved from Pergl, R., & Tůma, J. (2012). OpenCASE a tool for ontology-centred conceptual modelling. In Advanced Information Systems Engineering Workshops (pp ). Berlin: Springer Heidelberg. Polák, J., Merunka, V. & Carda, A. (2003). Umění systémového návrhu: objektové orientovaná tvorba informačních systémů pomocí původní metody BORM. Prague: Grada. Rumbaugh, J., Jacobson, I., & Booch, G. (1999). The Unified Modelling Language Reference Manual. Massachusetts: Addison-Wesley Longman. Šplíchal, P., Pergl, R. & Pícka, M. (2011) BORM Model Transformation. Systémová integrace, 18(2), Šplíchal, P. (2011) Model Transformation. In 20th International Scientific Conference Agrarian perspectives (pp ). Prague: Czech University of Life Sciences. Steinberg, D., Budinsky, F., Merks, E. & Paternostro, M. (2008). EMF: eclipse modelling framework. New York: Pearson Education. Struska Z. & Merunka V. (2007) BORM points new concept proposal of complexity estimation method. In 9th International Conference on Enterprise Information Systems (pp ). Berlin: Springer. Struska Z. & Pergl R. (2009) BORM-points: Introduction and Results of Practical Testing. In Lecture notes in business information processing: Enterprise information systems (pp ). Berlin: Springer. Wadler, P. (1992). The essence of functional programming, In 19th ACM SIGPLAN-SIGACT symposium on Principles of programming languages (pp. 1-14). New York: ACM. 42 ACTA INFORMATICA PRAGENSIA Volume 04 Number
