1 Mgr. Ladislav Valtr stavebně - historické průzkumy IČO: Křenice 3, Praha - východ D IČ CZ budova ČRo REGINA býv. Národní (Obecní) dům Dílčí stavebně historický průzkum Inventarizace vybraných typů oken, dveří a sondážní průzkum barevnosti Č. p. 14 Hybešova 10 Praha 8 k. ú. Karlín Počet stran: 64 Datum vyhotovení: prosinec 2010 Vyhotovil: Mgr. Ladislav Valtr Na užití průzkumové zprávy a fotodokumentace se vztahují příslušná ustanovení autorského zákona. 1

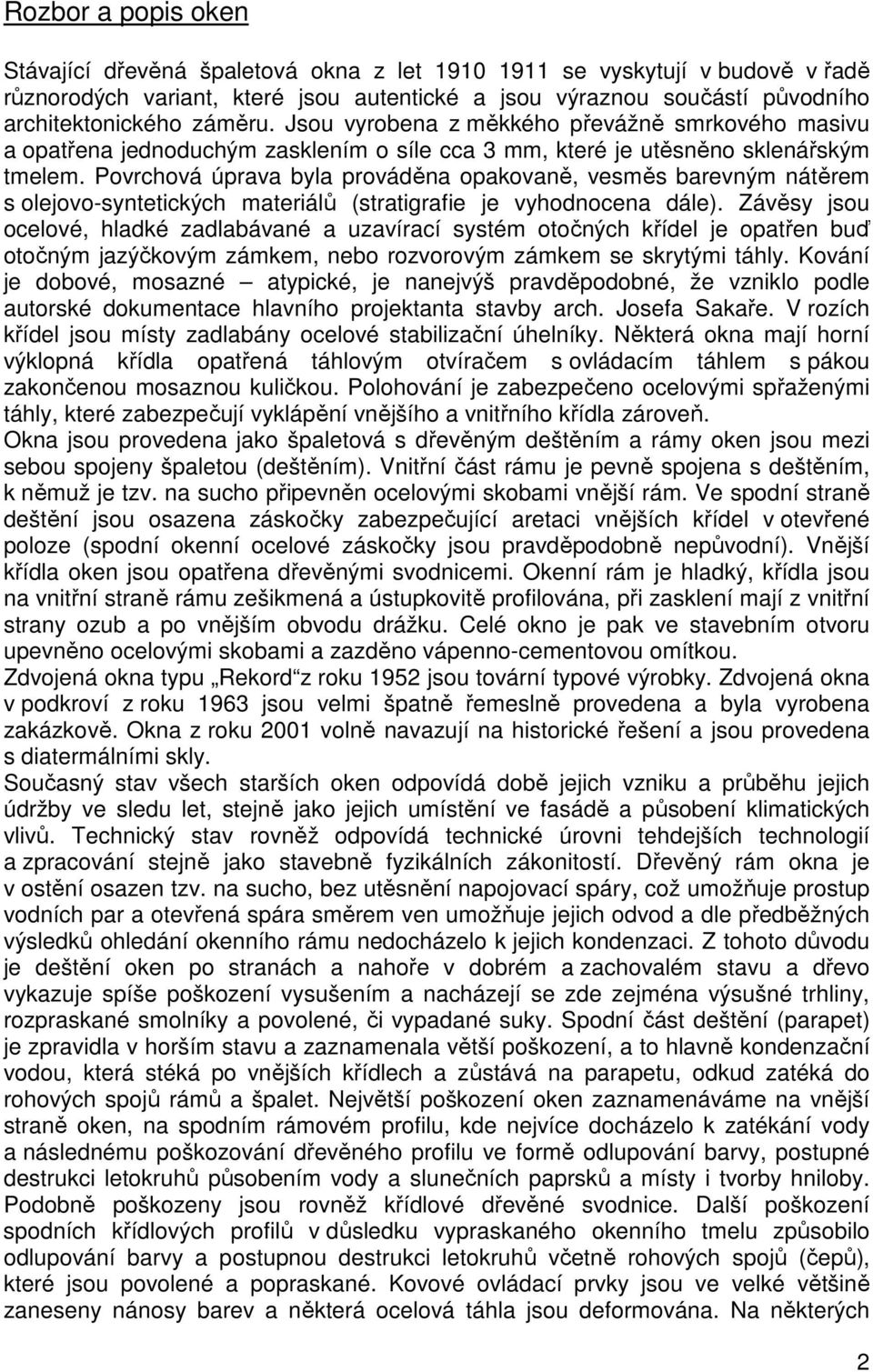

2 Rozbor a popis oken Stávající dřevěná špaletová okna z let se vyskytují v budově v řadě různorodých variant, které jsou autentické a jsou výraznou součástí původního architektonického záměru. Jsou vyrobena z měkkého převážně smrkového masivu a opatřena jednoduchým zasklením o síle cca 3 mm, které je utěsněno sklenářským tmelem. Povrchová úprava byla prováděna opakovaně, vesměs barevným nátěrem s olejovo-syntetických materiálů (stratigrafie je vyhodnocena dále). Závěsy jsou ocelové, hladké zadlabávané a uzavírací systém otočných křídel je opatřen buď otočným jazýčkovým zámkem, nebo rozvorovým zámkem se skrytými táhly. Kování je dobové, mosazné atypické, je nanejvýš pravděpodobné, že vzniklo podle autorské dokumentace hlavního projektanta stavby arch. Josefa Sakaře. V rozích křídel jsou místy zadlabány ocelové stabilizační úhelníky. Některá okna mají horní výklopná křídla opatřená táhlovým otvíračem s ovládacím táhlem s pákou zakončenou mosaznou kuličkou. Polohování je zabezpečeno ocelovými spřaženými táhly, které zabezpečují vyklápění vnějšího a vnitřního křídla zároveň. Okna jsou provedena jako špaletová s dřevěným deštěním a rámy oken jsou mezi sebou spojeny špaletou (deštěním). Vnitřní část rámu je pevně spojena s deštěním, k němuž je tzv. na sucho připevněn ocelovými skobami vnější rám. Ve spodní straně deštění jsou osazena záskočky zabezpečující aretaci vnějších křídel v otevřené poloze (spodní okenní ocelové záskočky jsou pravděpodobně nepůvodní). Vnější křídla oken jsou opatřena dřevěnými svodnicemi. Okenní rám je hladký, křídla jsou na vnitřní straně rámu zešikmená a ústupkovitě profilována, při zasklení mají z vnitřní strany ozub a po vnějším obvodu drážku. Celé okno je pak ve stavebním otvoru upevněno ocelovými skobami a zazděno vápenno-cementovou omítkou. Zdvojená okna typu Rekord z roku 1952 jsou tovární typové výrobky. Zdvojená okna v podkroví z roku 1963 jsou velmi špatně řemeslně provedena a byla vyrobena zakázkově. Okna z roku 2001 volně navazují na historické řešení a jsou provedena s diatermálními skly. Současný stav všech starších oken odpovídá době jejich vzniku a průběhu jejich údržby ve sledu let, stejně jako jejich umístění ve fasádě a působení klimatických vlivů. Technický stav rovněž odpovídá technické úrovni tehdejších technologií a zpracování stejně jako stavebně fyzikálních zákonitostí. Dřevěný rám okna je v ostění osazen tzv. na sucho, bez utěsnění napojovací spáry, což umožňuje prostup vodních par a otevřená spára směrem ven umožňuje jejich odvod a dle předběžných výsledků ohledání okenního rámu nedocházelo k jejich kondenzaci. Z tohoto důvodu je deštění oken po stranách a nahoře v dobrém a zachovalém stavu a dřevo vykazuje spíše poškození vysušením a nacházejí se zde zejména výsušné trhliny, rozpraskané smolníky a povolené, či vypadané suky. Spodní část deštění (parapet) je zpravidla v horším stavu a zaznamenala větší poškození, a to hlavně kondenzační vodou, která stéká po vnějších křídlech a zůstává na parapetu, odkud zatéká do rohových spojů rámů a špalet. Největší poškození oken zaznamenáváme na vnější straně oken, na spodním rámovém profilu, kde nejvíce docházelo k zatékání vody a následnému poškozování dřevěného profilu ve formě odlupování barvy, postupné destrukci letokruhů působením vody a slunečních paprsků a místy i tvorby hniloby. Podobně poškozeny jsou rovněž křídlové dřevěné svodnice. Další poškození spodních křídlových profilů v důsledku vypraskaného okenního tmelu způsobilo odlupování barvy a postupnou destrukci letokruhů včetně rohových spojů (čepů), které jsou povolené a popraskané. Kovové ovládací prvky jsou ve velké většině zaneseny nánosy barev a některá ocelová táhla jsou deformována. Na některých 2

3 oknech chybí původní funkční prvky kování. Další prvky jako jsou jazýčkové zámečky, jsou mnohdy nefunkční a zanesena rzí a zbytky barev a nečistoty. Ve větší míře zaznamenáváme poškození ocelových protiplechů zámečků, které jsou poškozeny mechanicky, stejně jako jejich okolí, kde je poškozeno dřevo. Ocelová táhla rozvor jsou většinou v uspokojivém stavu. Ocelové zadlabací závěsy oken jsou funkční a mají stejný nátěr jako okna. Některá okenní křídla byla pravděpodobně z důvodu nefunkčnosti zřejmě v nedávné době napevno přišroubována k rámu. Zasklení oken je zčásti původní, ale v mnoha případech bylo nahrazeno novými skly rozdílných tloušťek. Památkové hodnocení Stavba je dokladem klasicizujících tendencí v proudu secesní architektury. Budova je v celku řešena uměřeně, avšak obsahuje pozoruhodné množství detailů, ať architektonický či výtvarných, ale i řemeslných. Mezi posledně jmenované prvky patří autentická okna a dveře, cenné především jednotným stylovým pojetím, ale s mnohými variantami a pozoruhodnými detaily. Technicky odpovídají okna době svého vzniku, ale počet jejich variant použitých na stavbě je pozoruhodný. Totéž platilo i o dveřních výplních, které se však na stavbě v době průzkumu prakticky již nedochovaly. Jejich volné repliky použité na stavbě jsou v detailu a způsobu provedení poněkud odlišné, což je dáno i změnami technologií ve výrobě v době jejich vzniku. Poměrně progresivní je i použití hladkých závěsů na okenních křídlech, které se v době jejich vzniku začaly teprve vyrábět. Byly použity nejspíše proto, aby co nejjednodušeji doplňovali autorsky řešené masivní mosazné olivy a půlolivy. Obrtlíky v pohledově exponovaných místech byly vyrobeny rovněž z masivní mosazi. Urbanisticky je solitérní budova bývalého Národního domu součástí jinak jednotně koncipovaného tzv. Nového Karlína složeného s deseti bloků nájemních domů. V návaznosti na zahradu objektu s altánem přiléhají k objektu Kaizlovy sady, které oddělují stavbu od rušné Sokolovské ulice. Budova je kulturní památkou evidovaná v Ústředním seznamu nemovitých kulturních památek pod rejstříkovým číslem 40627/ a zároveň leží na území městské památkové zóny Karlín a podléhá ochraně dle 9 zákona č. 20/1987 Sb., o státní památkové péči, ve znění pozdějších předpisů. Předmětem památkové ochrany, krom objektu jako celku jsou také autentické výplně otvorů a veškeré jejich detaily včetně kování. Z tohoto hlediska bylo v rámci průzkumu k okenním výplním v objektu přistupováno. Dřevěná špaletová okna z let jsou jedním ze zásadních prvků utvářejících vnější vzhled objektu, neboť tvoří jeden stylový celek s průčelími, jsou jejich nedílnou součástí a mají hodnotu historického dokumentu dokládající technickou i uměleckou úroveň řemesel své doby. Dveře z hlavního schodiště při vstupu na balkon jsou jediné autentické z let Alespoň vnitřní křídlo je třeba odborně repasovat a ponechat in situ. Vnější bude třeba pravděpodobně nahradit věrnou kopií. Zajímavý je soubor studiových akustických dveří, který i přes to, že jde z části o novodobé výrobky, má zajímavý detail a technické zpracování. Tyto dveře jsou dokladem dobové úrovně specielní zakázkové výroby. Zdvojená okna typu Rekord z roku 1952 jsou tovární typové výrobky a nemají žádnou památkovou hodnotu. Zdvojená okna v podkroví z roku 1963 jsou velmi špatně řemeslně provedena a postrádají jakýkoli hodnotný detail a také postrádají jakoukoli památkovou hodnotu. Novodobá výplně z roku 2001 v zahradních křídlech 3

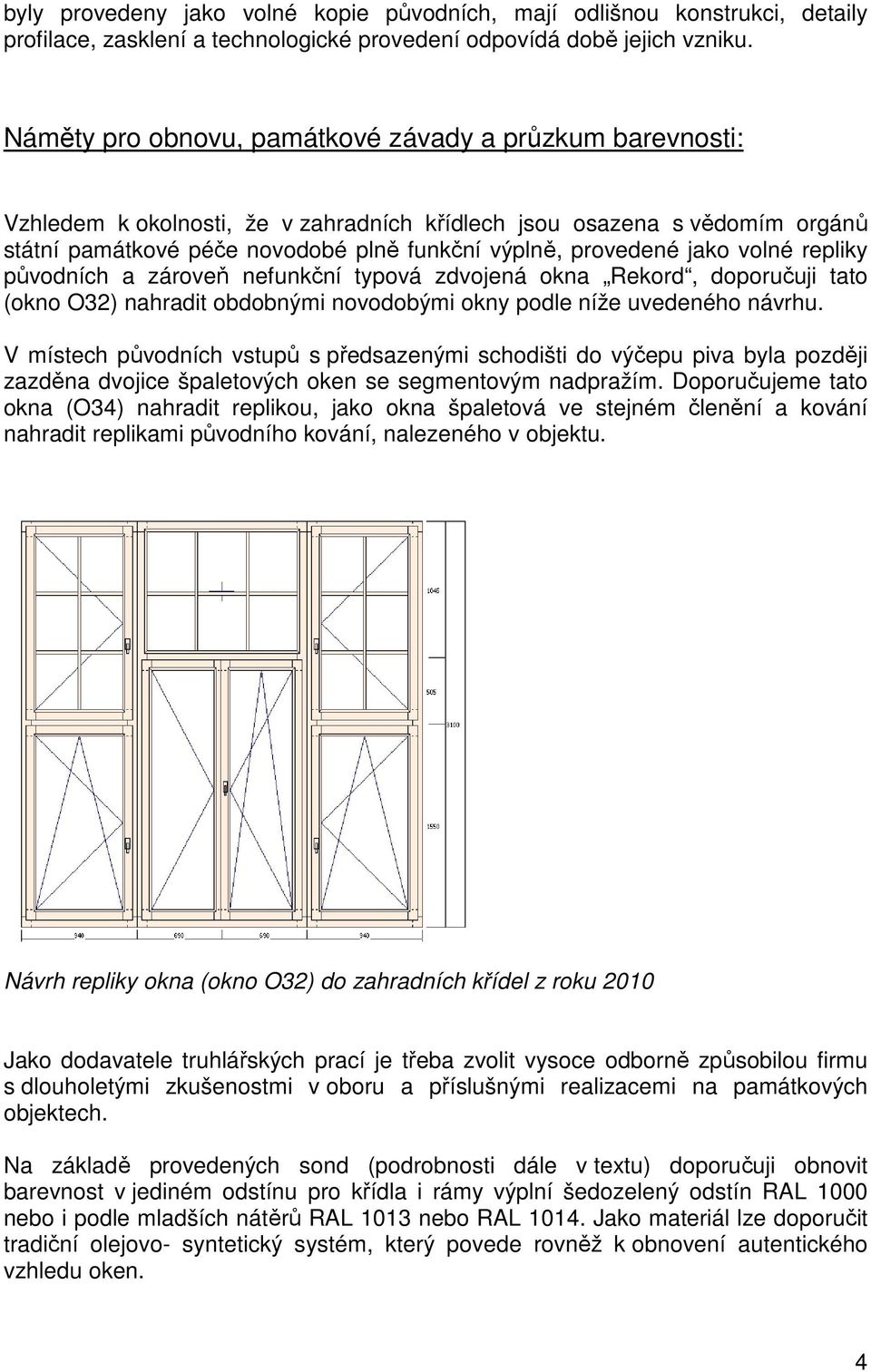

4 byly provedeny jako volné kopie původních, mají odlišnou konstrukci, detaily profilace, zasklení a technologické provedení odpovídá době jejich vzniku. Náměty pro obnovu, památkové závady a průzkum barevnosti: Vzhledem k okolnosti, že v zahradních křídlech jsou osazena s vědomím orgánů státní památkové péče novodobé plně funkční výplně, provedené jako volné repliky původních a zároveň nefunkční typová zdvojená okna Rekord, doporučuji tato (okno O32) nahradit obdobnými novodobými okny podle níže uvedeného návrhu. V místech původních vstupů s předsazenými schodišti do výčepu piva byla později zazděna dvojice špaletových oken se segmentovým nadpražím. Doporučujeme tato okna (O34) nahradit replikou, jako okna špaletová ve stejném členění a kování nahradit replikami původního kování, nalezeného v objektu. Návrh repliky okna (okno O32) do zahradních křídel z roku 2010 Jako dodavatele truhlářských prací je třeba zvolit vysoce odborně způsobilou firmu s dlouholetými zkušenostmi v oboru a příslušnými realizacemi na památkových objektech. Na základě provedených sond (podrobnosti dále v textu) doporučuji obnovit barevnost v jediném odstínu pro křídla i rámy výplní šedozelený odstín RAL 1000 nebo i podle mladších nátěrů RAL 1013 nebo RAL Jako materiál lze doporučit tradiční olejovo- syntetický systém, který povede rovněž k obnovení autentického vzhledu oken. 4

5 Historické plány, ikonografie Vyhodnocení prvků a pokyny pro rekonstrukci I - II - III - IV- Prvek určený k restaurování a zachování na místě Prvek určený k restaurování a zachování; možno jej přemístit v rámci objektu Prvek určený jako vzor pro výrobu kopií Prvek určený k odstrojení, dokumentaci a uložení V- Prvek určený k odstrojení, možno z objektu odstranit 5

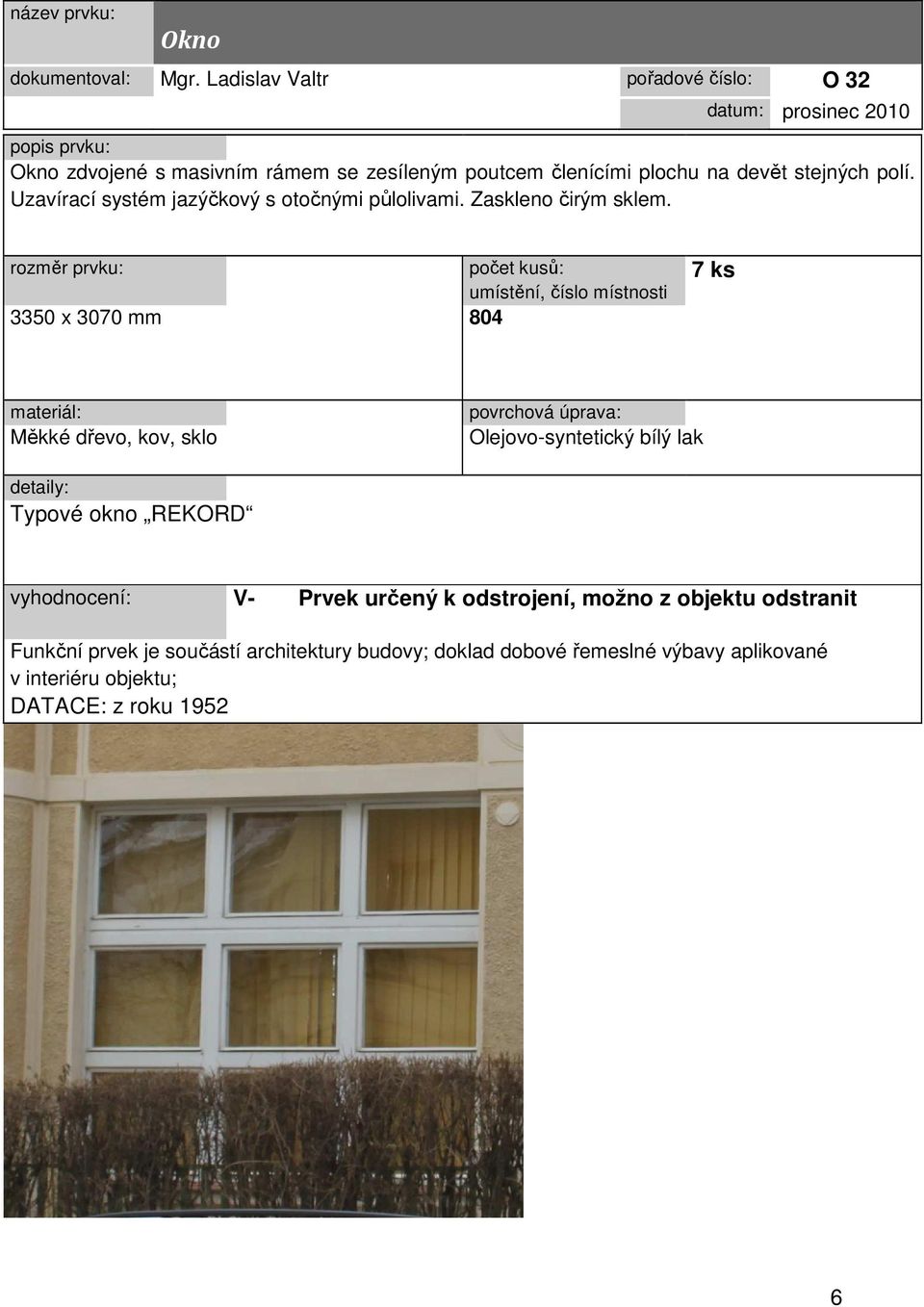

6 název prvku: Okno dokumentoval: pořadové číslo: Mgr. Ladislav Valtr O 32 datum: prosinec 2010 popis prvku: Okno zdvojené s masivním rámem se zesíleným poutcem členícími plochu na devět stejných polí. Uzavírací systém jazýčkový s otočnými půlolivami. Zaskleno čirým sklem. rozměr prvku: počet kusů: umístění, číslo místnosti 3350 x 3070 mm 804 materiál: povrchová úprava: Měkké dřevo, kov, sklo Olejovo-syntetický bílý lak 7 ks detaily: Typové okno REKORD vyhodnocení: V- Prvek určený k odstrojení, možno z objektu odstranit Funkční prvek je součástí architektury budovy; doklad dobové řemeslné výbavy aplikované v interiéru objektu; DATACE: z roku

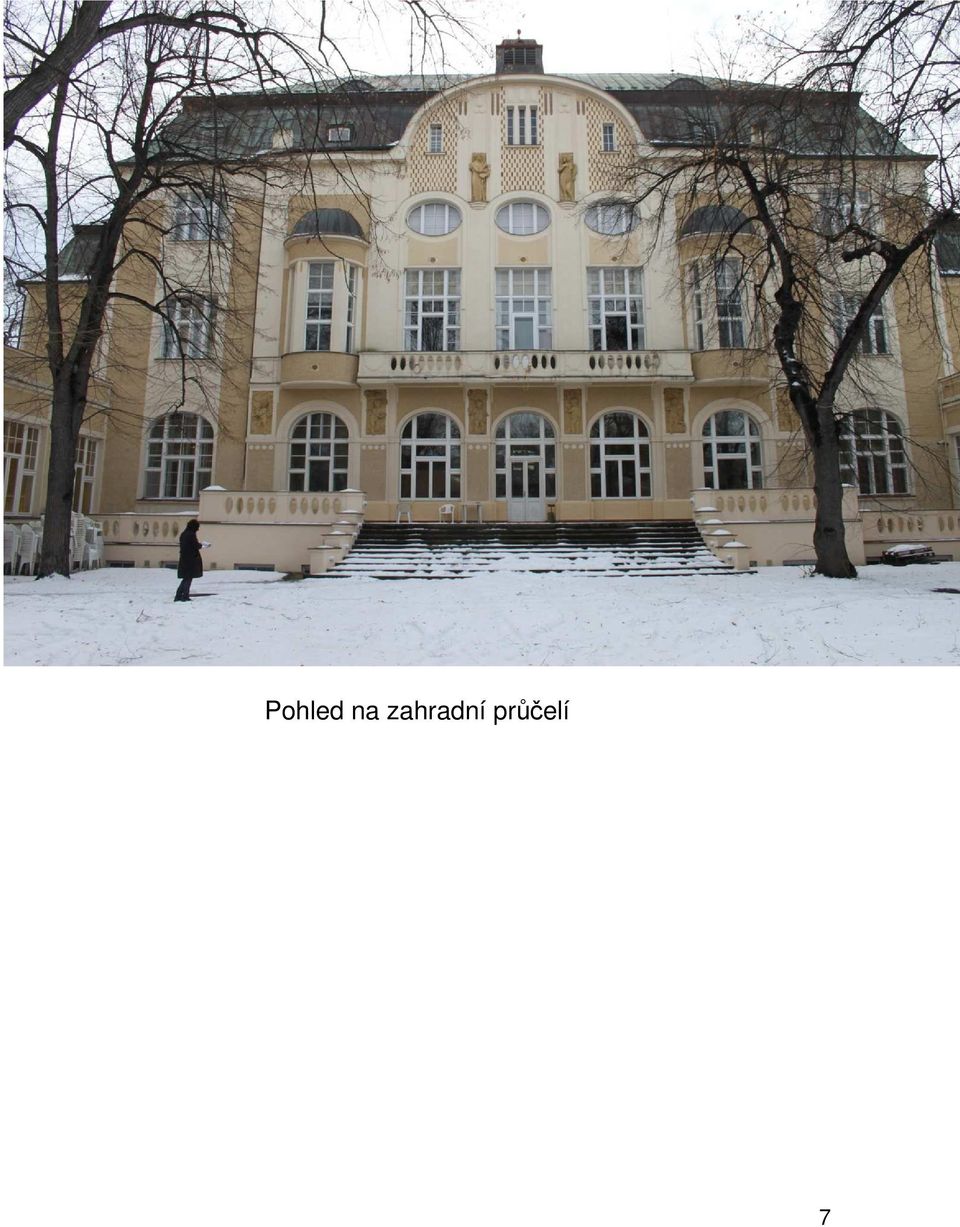

7 Pohled na zahradní průčelí 7

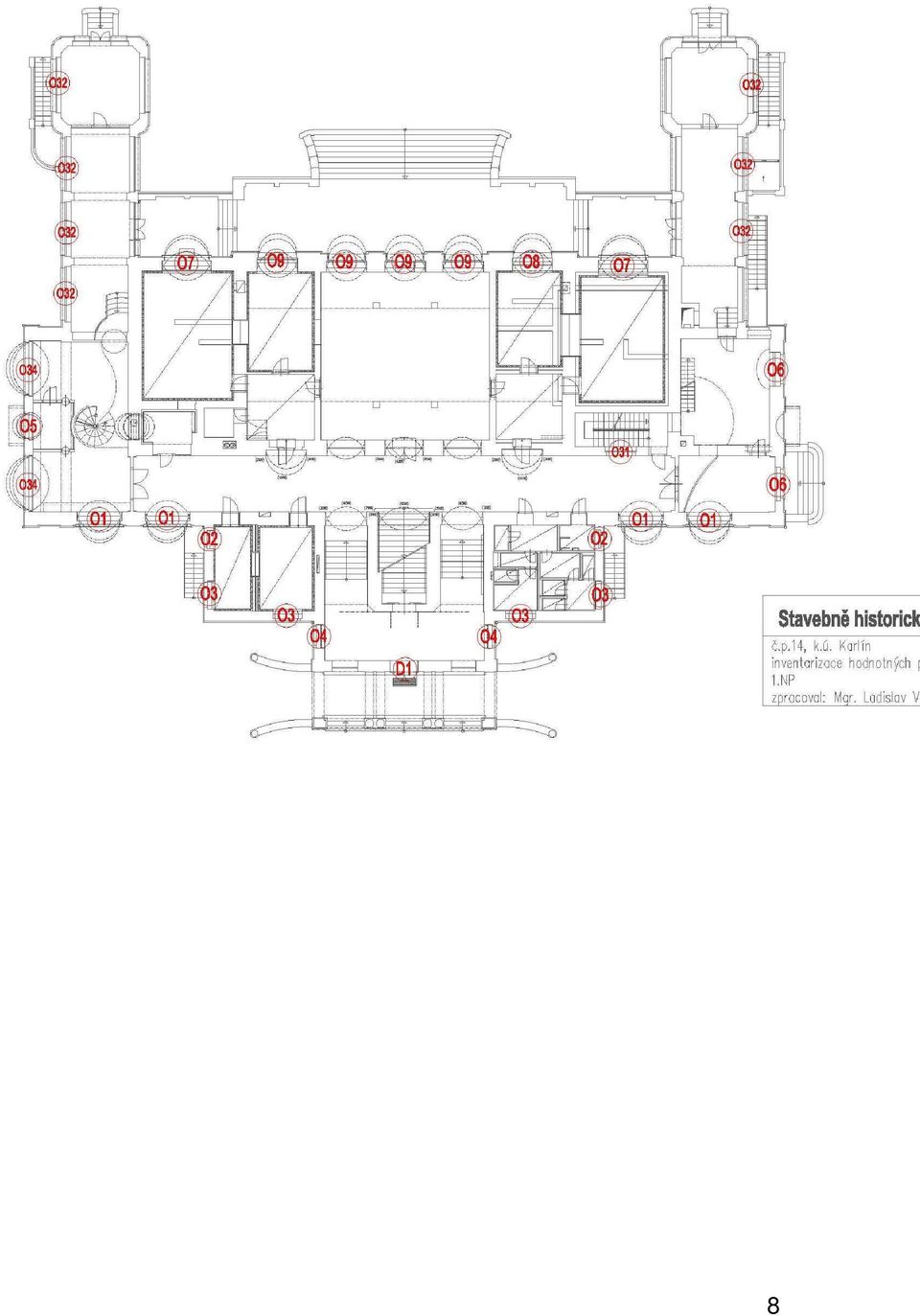

8 8

9 9
