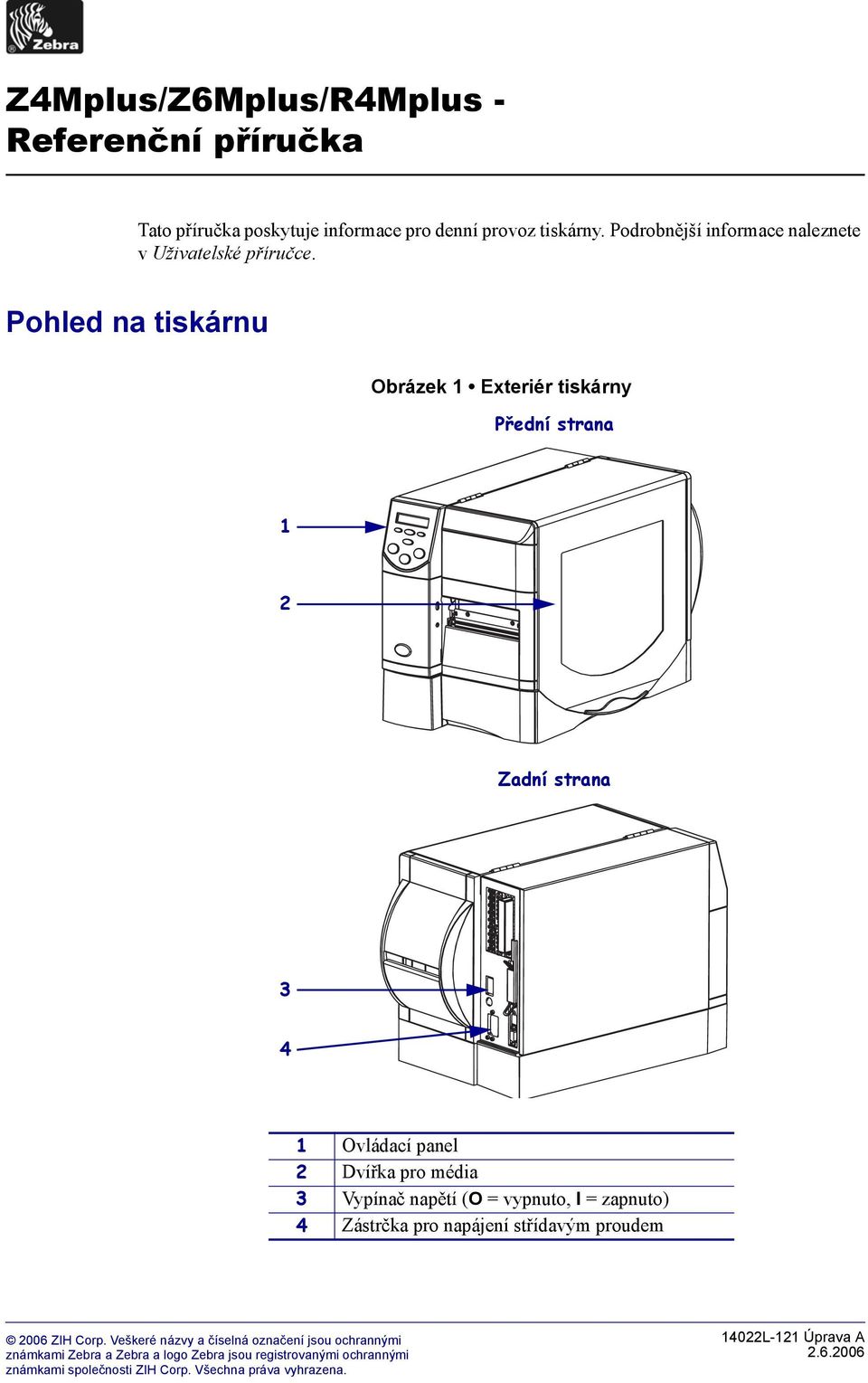

1 Z4Mplus/Z6Mplus/R4Mplus - Referenční příručka Tato příručka poskytuje informace pro denní provoz tiskárny. Podrobnější informace naleznete v Uživatelské příručce. Pohled na tiskárnu Obrázek Exteriér tiskárny Přední strana 2 Zadní strana 3 4 Ovládací panel 2 Dvířka pro média 3 Vypínač napětí (O = vypnuto, I = zapnuto) 4 Zástrčka pro napájení střídavým proudem 2006 ZIH Corp. Veškeré názvy a číselná označení jsou ochrannými známkami Zebra a Zebra a logo Zebra jsou registrovanými ochrannými známkami společnosti ZIH Corp. Všechna práva vyhrazena. 4022L-2 Úprava A

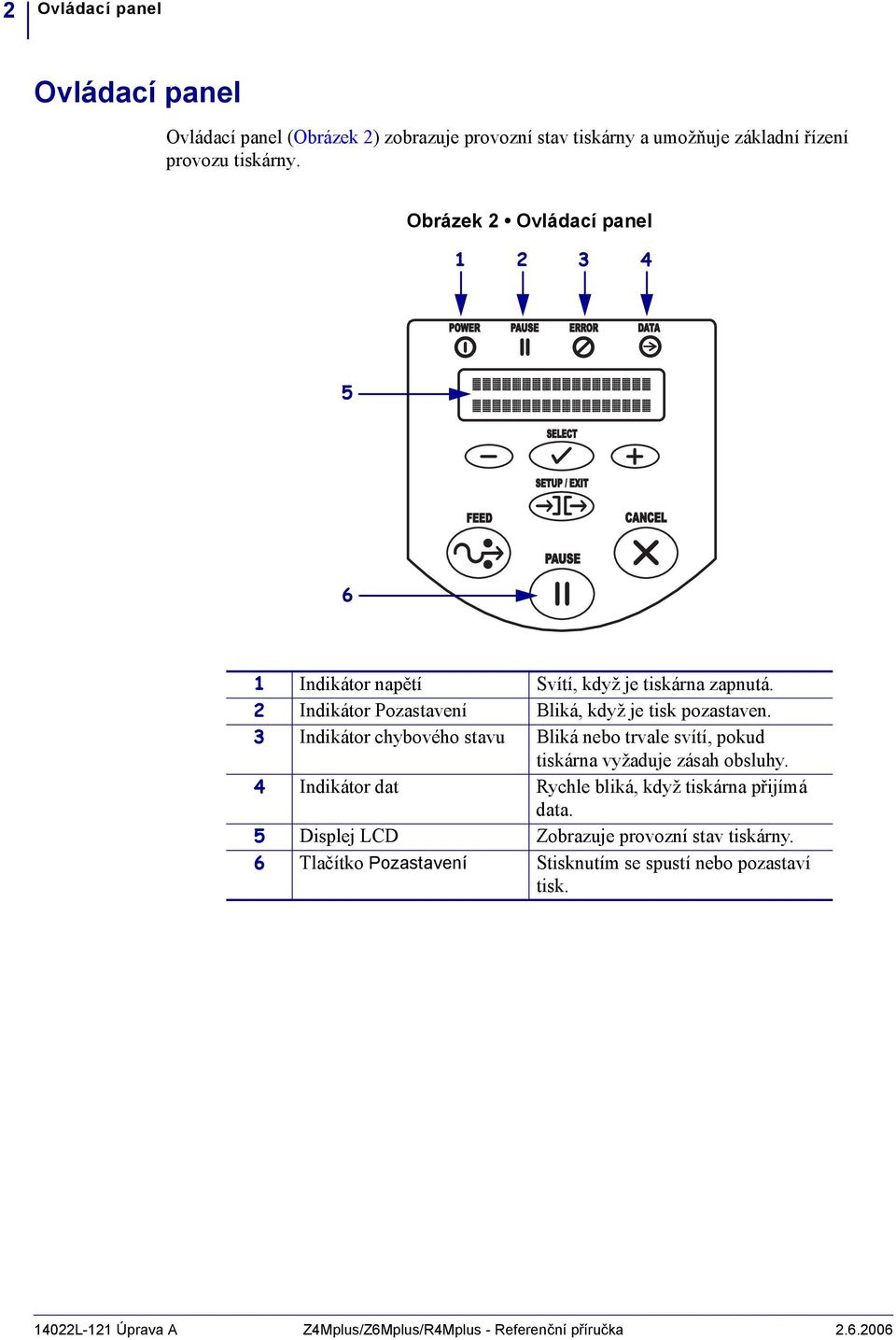

2 2 Ovládací panel Ovládací panel Ovládací panel (Obrázek 2) zobrazuje provozní stav tiskárny a umožňuje základní řízení provozu tiskárny. Obrázek 2 Ovládací panel PAUSE Indikátor napětí Svítí, když je tiskárna zapnutá. 2 Indikátor Pozastavení Bliká, když je tisk pozastaven. 3 Indikátor chybového stavu Bliká nebo trvale svítí, pokud tiskárna vyžaduje zásah obsluhy. 4 Indikátor dat Rychle bliká, když tiskárna přijímá data. 5 Displej LCD Zobrazuje provozní stav tiskárny. 6 Tlačítko Pozastavení Stisknutím se spustí nebo pozastaví tisk. 4022L-2 Úprava A Z4Mplus/Z6Mplus/R4Mplus - Referenční příručka

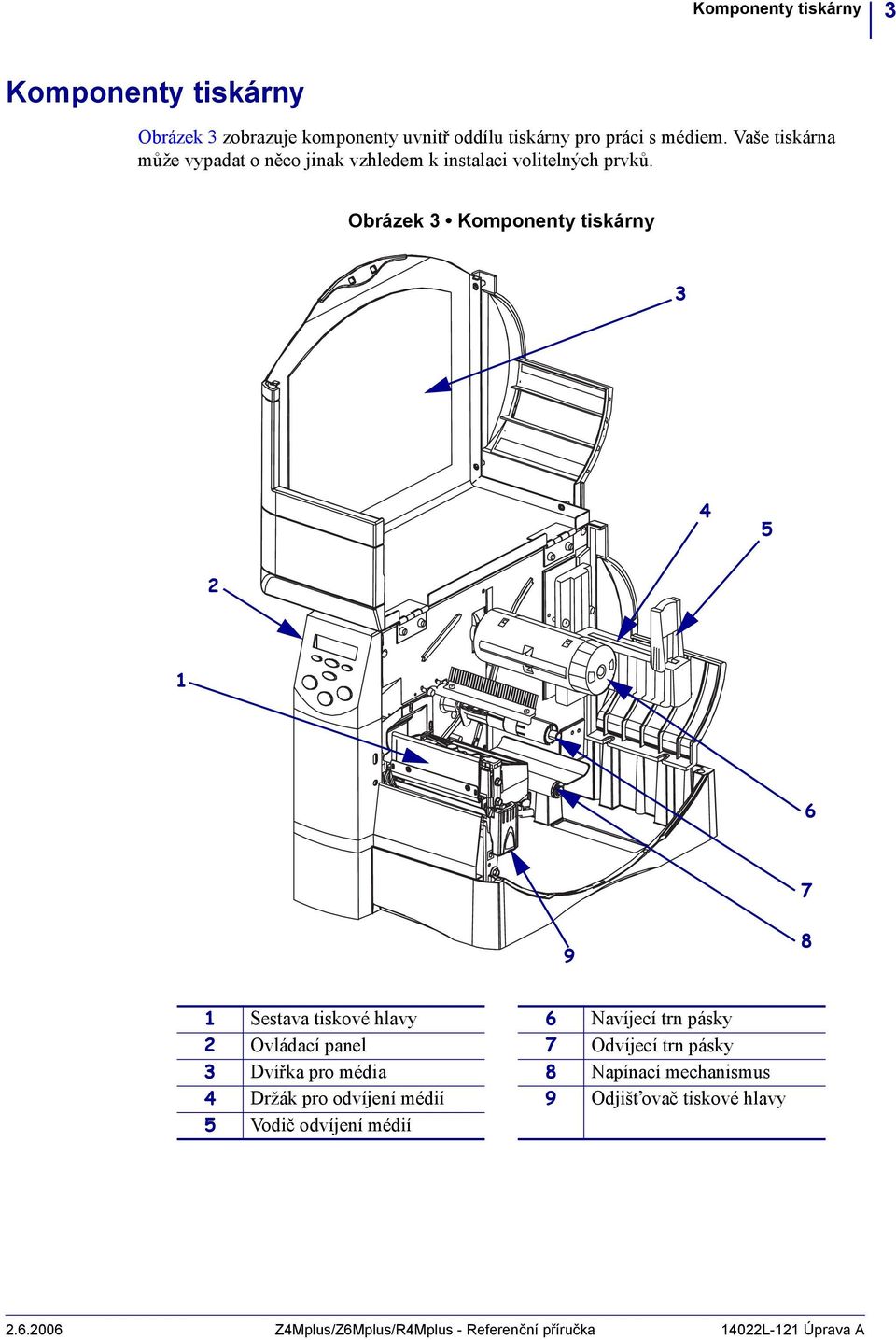

3 Komponenty tiskárny 3 Komponenty tiskárny Obrázek 3 zobrazuje komponenty uvnitř oddílu tiskárny pro práci s médiem. Vaše tiskárna může vypadat o něco jinak vzhledem k instalaci volitelných prvků. Obrázek 3 Komponenty tiskárny Sestava tiskové hlavy 6 Navíjecí trn pásky 2 Ovládací panel 7 Odvíjecí trn pásky 3 Dvířka pro média 8 Napínací mechanismus 4 Držák pro odvíjení médií 9 Odjišt ovač tiskové hlavy 5 Vodič odvíjení médií Z4Mplus/Z6Mplus/R4Mplus - Referenční příručka 4022L-2 Úprava A

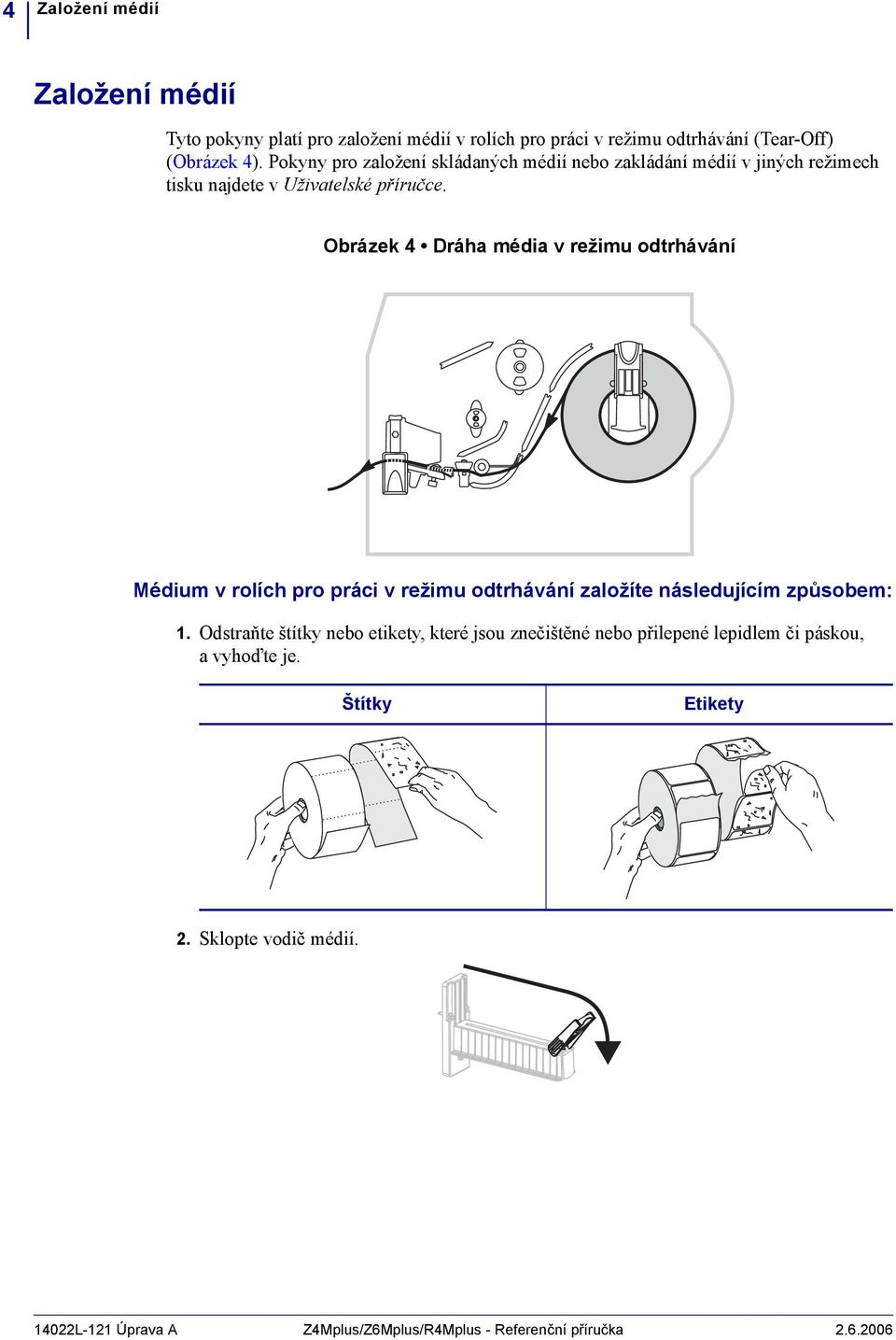

4 4 Založení médií Založení médií Tyto pokyny platí pro založení médií v rolích pro práci v režimu odtrhávání (Tear-Off) (Obrázek 4). Pokyny pro založení skládaných médií nebo zakládání médií v jiných režimech tisku najdete v Uživatelské příručce. Obrázek 4 Dráha média v režimu odtrhávání Médium v rolích pro práci v režimu odtrhávání založíte následujícím způsobem:. Odstraňte štítky nebo etikety, které jsou znečištěné nebo přilepené lepidlem či páskou, avyhoďte je. Štítky Etikety 2. Sklopte vodič médií. 4022L-2 Úprava A Z4Mplus/Z6Mplus/R4Mplus - Referenční příručka

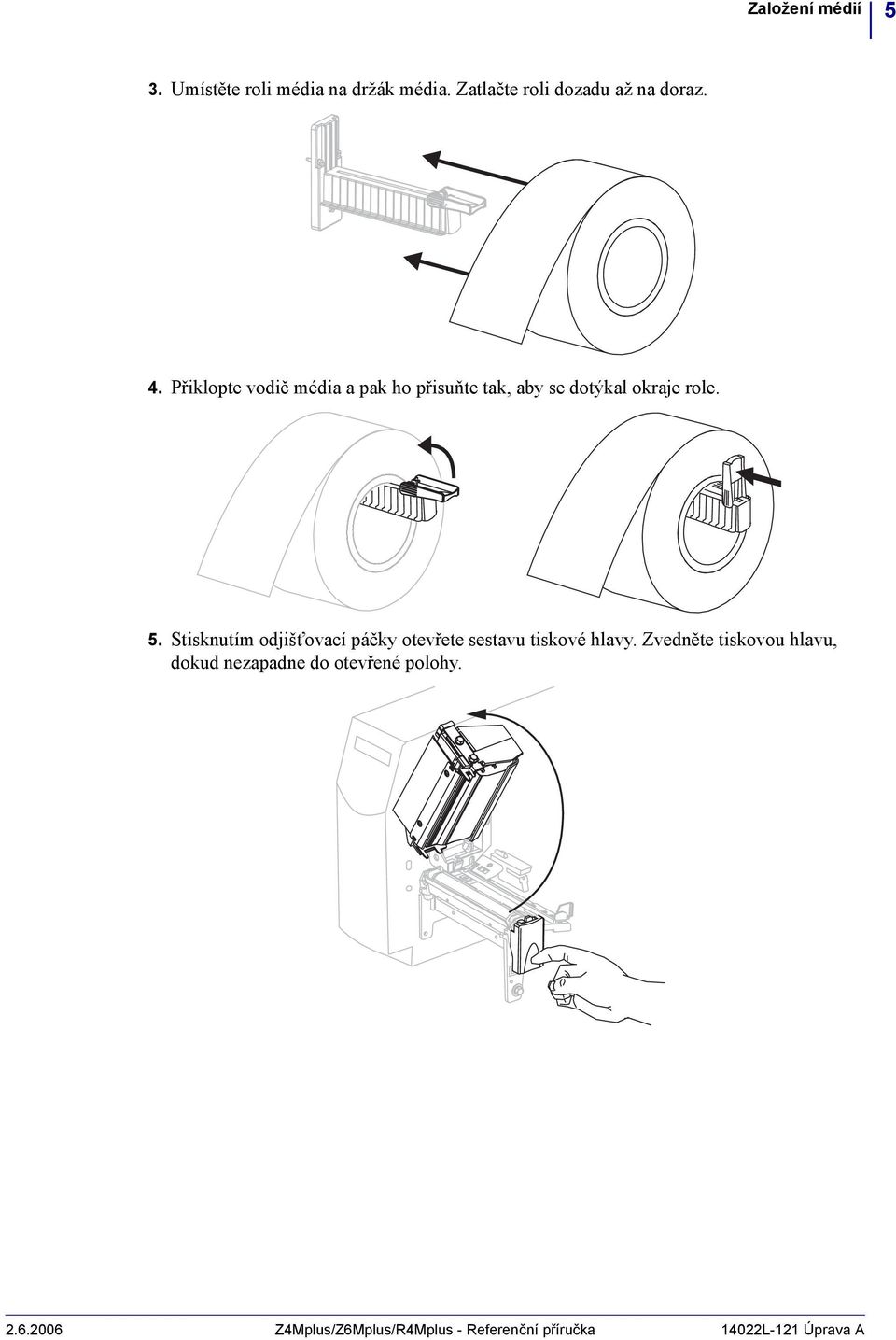

5 Založení médií 5 3. Umístěte roli média na držák média. Zatlačte roli dozadu až na doraz. 4. Přiklopte vodič média a pak ho přisuňte tak, aby se dotýkal okraje role. 5. Stisknutím odjišt ovací páčky otevřete sestavu tiskové hlavy. Zvedněte tiskovou hlavu, dokud nezapadne do otevřené polohy Z4Mplus/Z6Mplus/R4Mplus - Referenční příručka 4022L-2 Úprava A

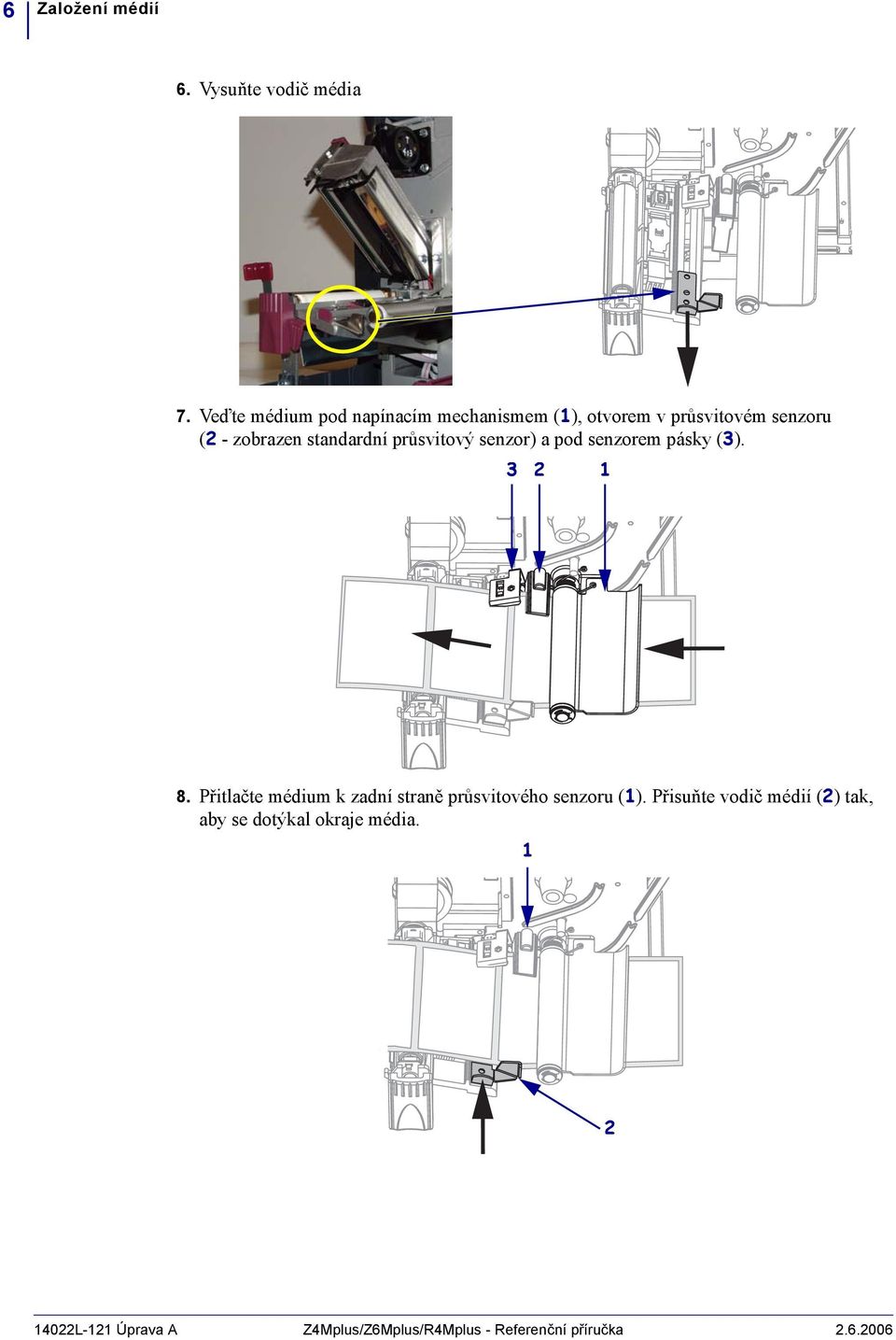

6 6 Založení médií 6. Vysuňte vodič média 7. Veďte médium pod napínacím mechanismem (), otvorem v průsvitovém senzoru (2 - zobrazen standardní průsvitový senzor) a pod senzorem pásky (3) Přitlačte médium k zadní straně průsvitového senzoru (). Přisuňte vodič médií (2) tak, aby se dotýkal okraje média L-2 Úprava A Z4Mplus/Z6Mplus/R4Mplus - Referenční příručka

7 Založení médií 7 9. Sklopte sestavu tiskové hlavy do pracovní polohy. 0. Pokud je tisk pozastaven (bliká indikátor Pause), stisknutím tlačítka PAUSE tisk znovu umožníte Z4Mplus/Z6Mplus/R4Mplus - Referenční příručka 4022L-2 Úprava A

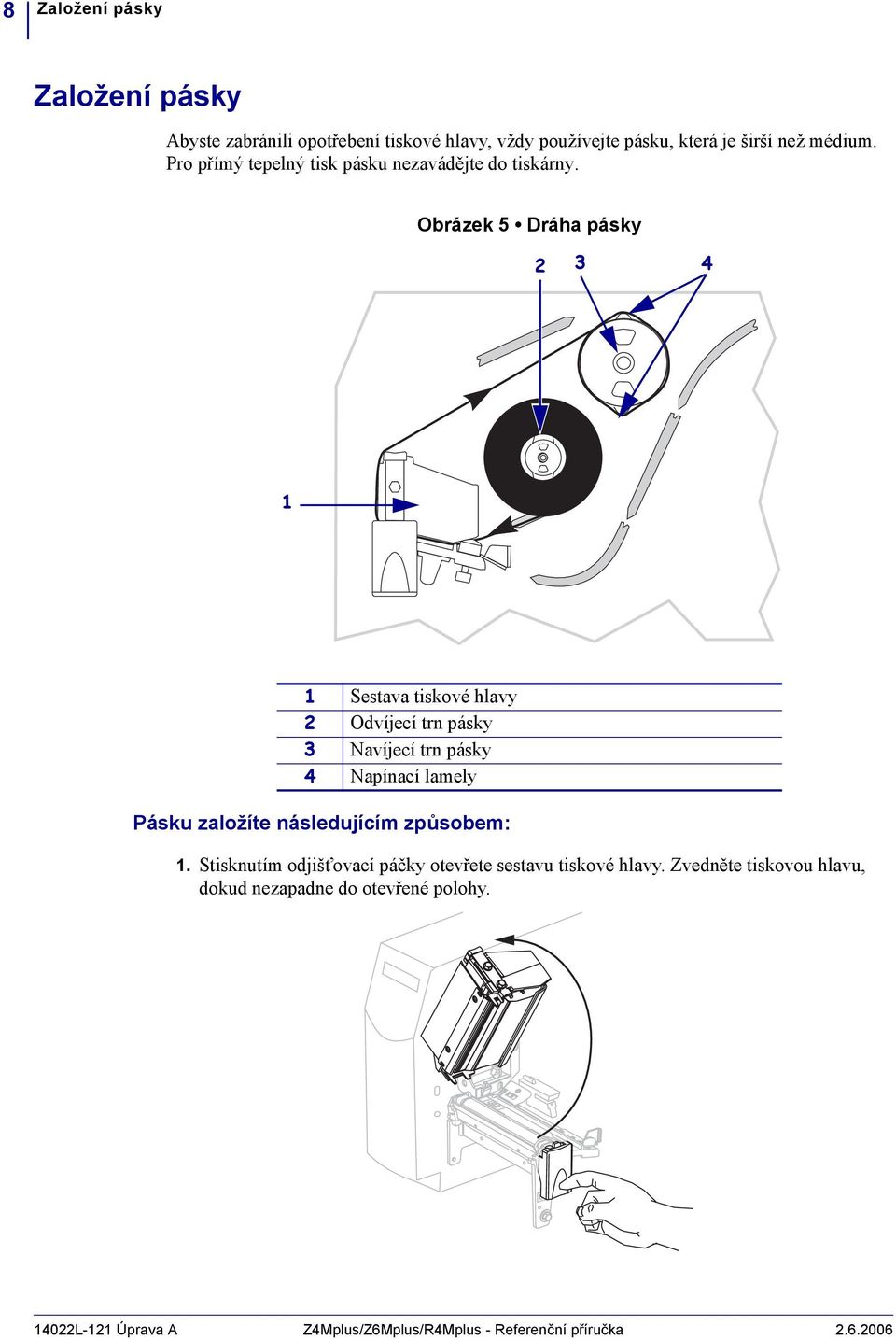

8 8 Založení pásky Založení pásky Abyste zabránili opotřebení tiskové hlavy, vždy používejte pásku, která je širší než médium. Pro přímý tepelný tisk pásku nezavádějte do tiskárny. Obrázek 5 Dráha pásky Sestava tiskové hlavy 2 Odvíjecí trn pásky 3 Navíjecí trn pásky 4 Napínací lamely Pásku založíte následujícím způsobem:. Stisknutím odjišt ovací páčky otevřete sestavu tiskové hlavy. Zvedněte tiskovou hlavu, dokud nezapadne do otevřené polohy. 4022L-2 Úprava A Z4Mplus/Z6Mplus/R4Mplus - Referenční příručka

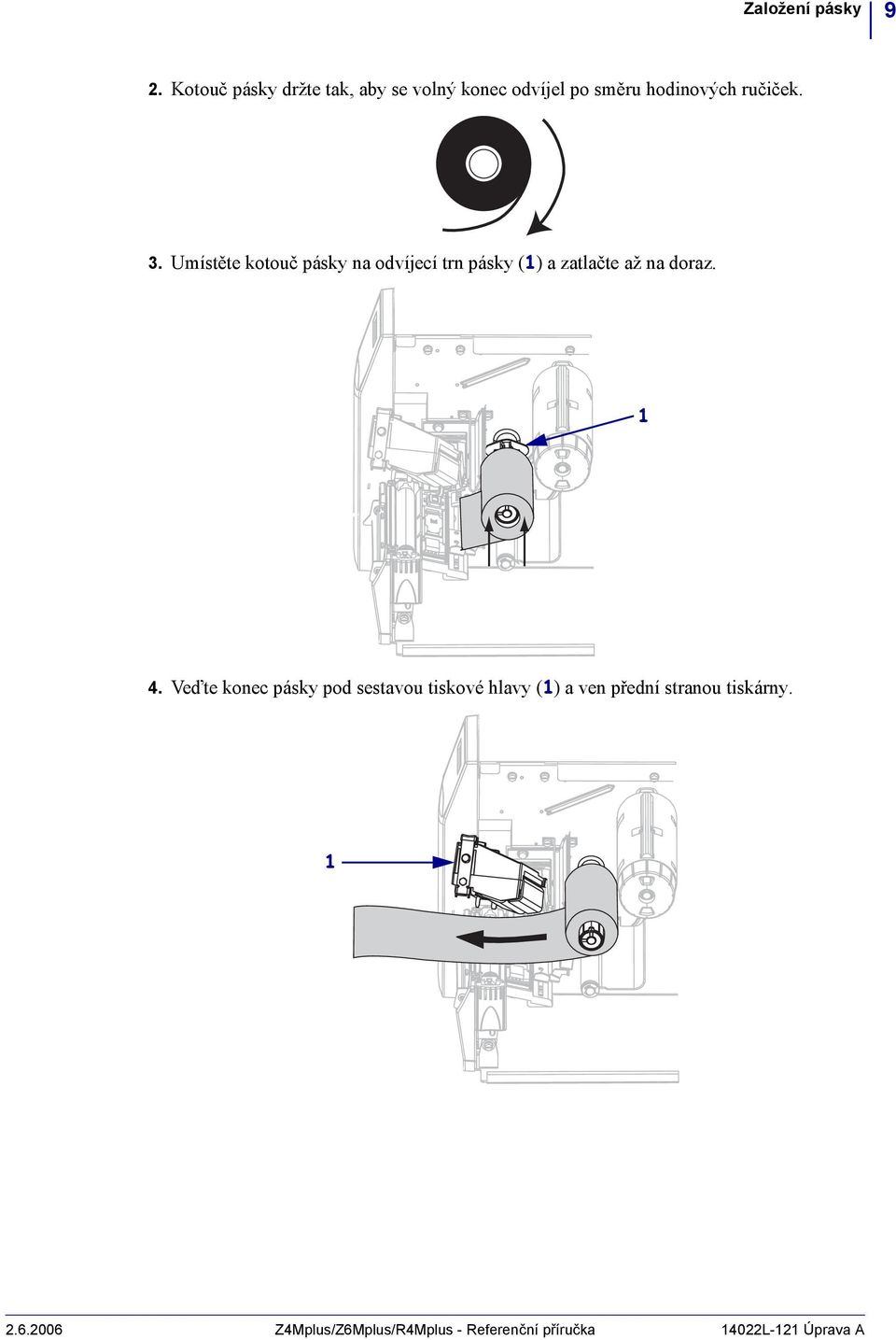

9 Založení pásky 9 2. Kotouč pásky držte tak, aby se volný konec odvíjel po směru hodinových ručiček. 3. Umístěte kotouč pásky na odvíjecí trn pásky () a zatlačte až na doraz. 4. Veďte konec pásky pod sestavou tiskové hlavy () a ven přední stranou tiskárny Z4Mplus/Z6Mplus/R4Mplus - Referenční příručka 4022L-2 Úprava A

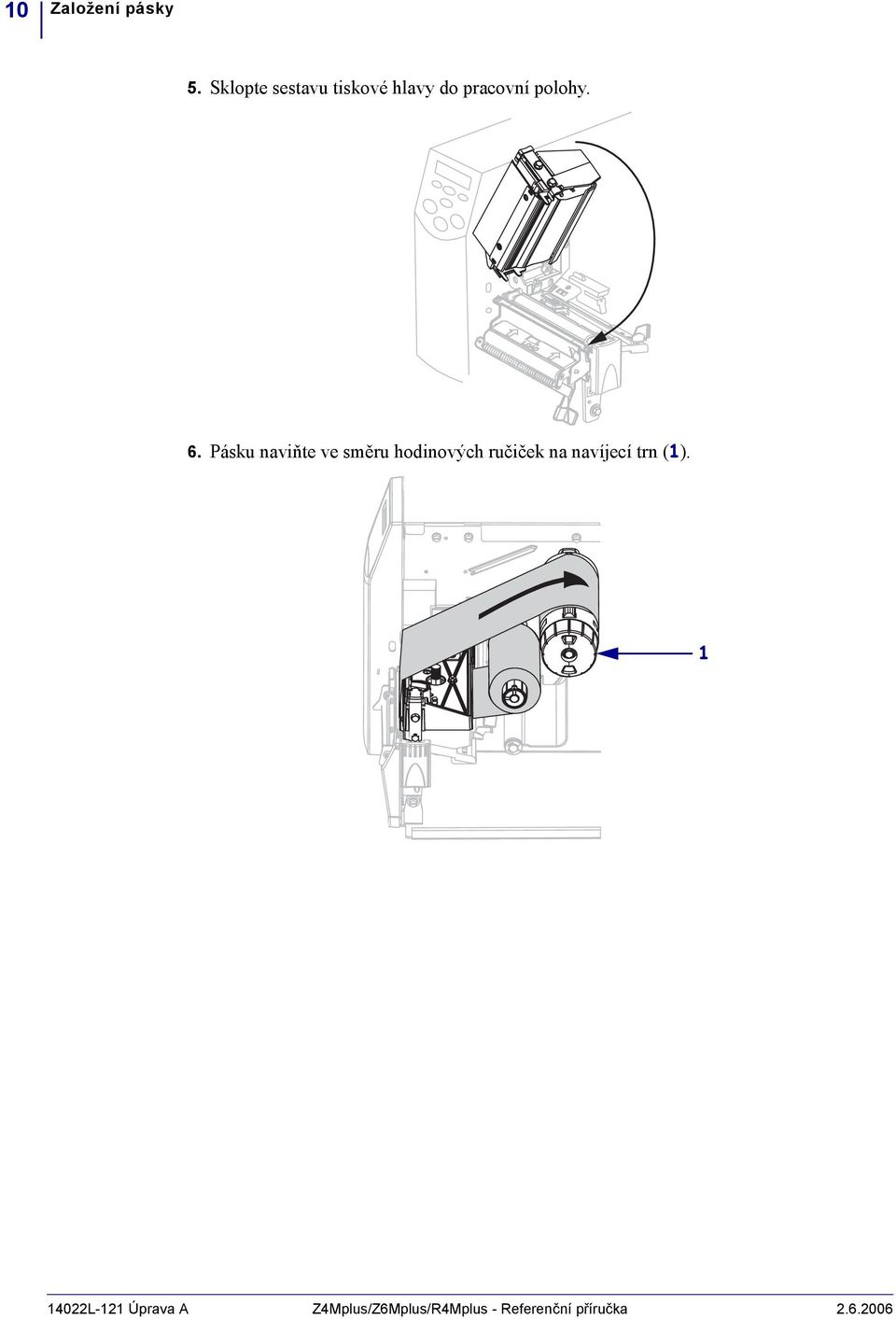

10 0 Založení pásky 5. Sklopte sestavu tiskové hlavy do pracovní polohy. 6. Pásku naviňte ve směru hodinových ručiček na navíjecí trn (). 4022L-2 Úprava A Z4Mplus/Z6Mplus/R4Mplus - Referenční příručka

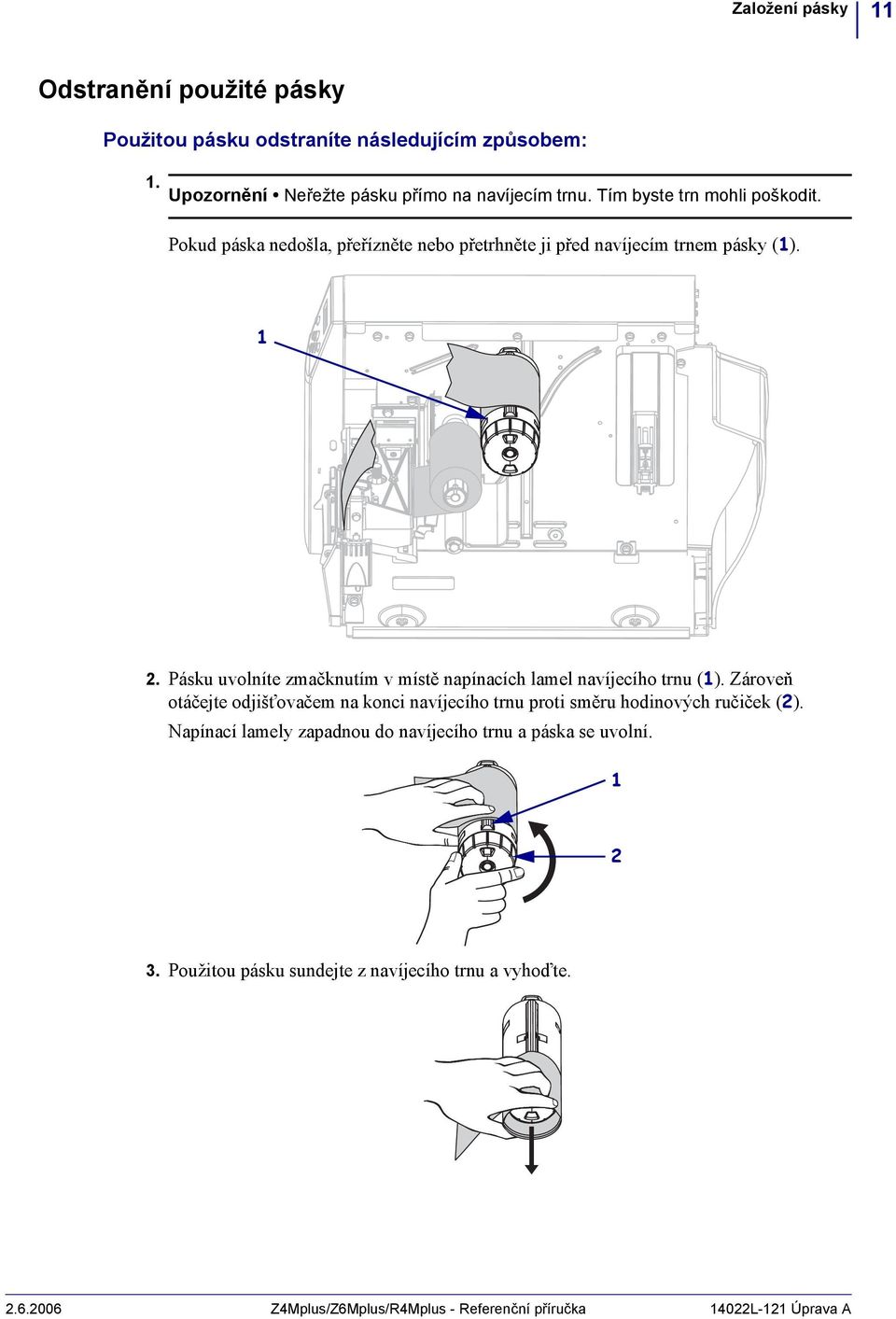

11 Založení pásky Odstranění použité pásky Použitou pásku odstraníte následujícím způsobem:. Upozornění Neřežte pásku přímo na navíjecím trnu. Tím byste trn mohli poškodit. Pokud páska nedošla, přeřízněte nebo přetrhněte ji před navíjecím trnem pásky (). 2. Pásku uvolníte zmačknutím v místě napínacích lamel navíjecího trnu (). Zároveň otáčejte odjišt ovačem na konci navíjecího trnu proti směru hodinových ručiček (2). Napínací lamely zapadnou do navíjecího trnu a páska se uvolní Použitou pásku sundejte z navíjecího trnu a vyhoďte Z4Mplus/Z6Mplus/R4Mplus - Referenční příručka 4022L-2 Úprava A

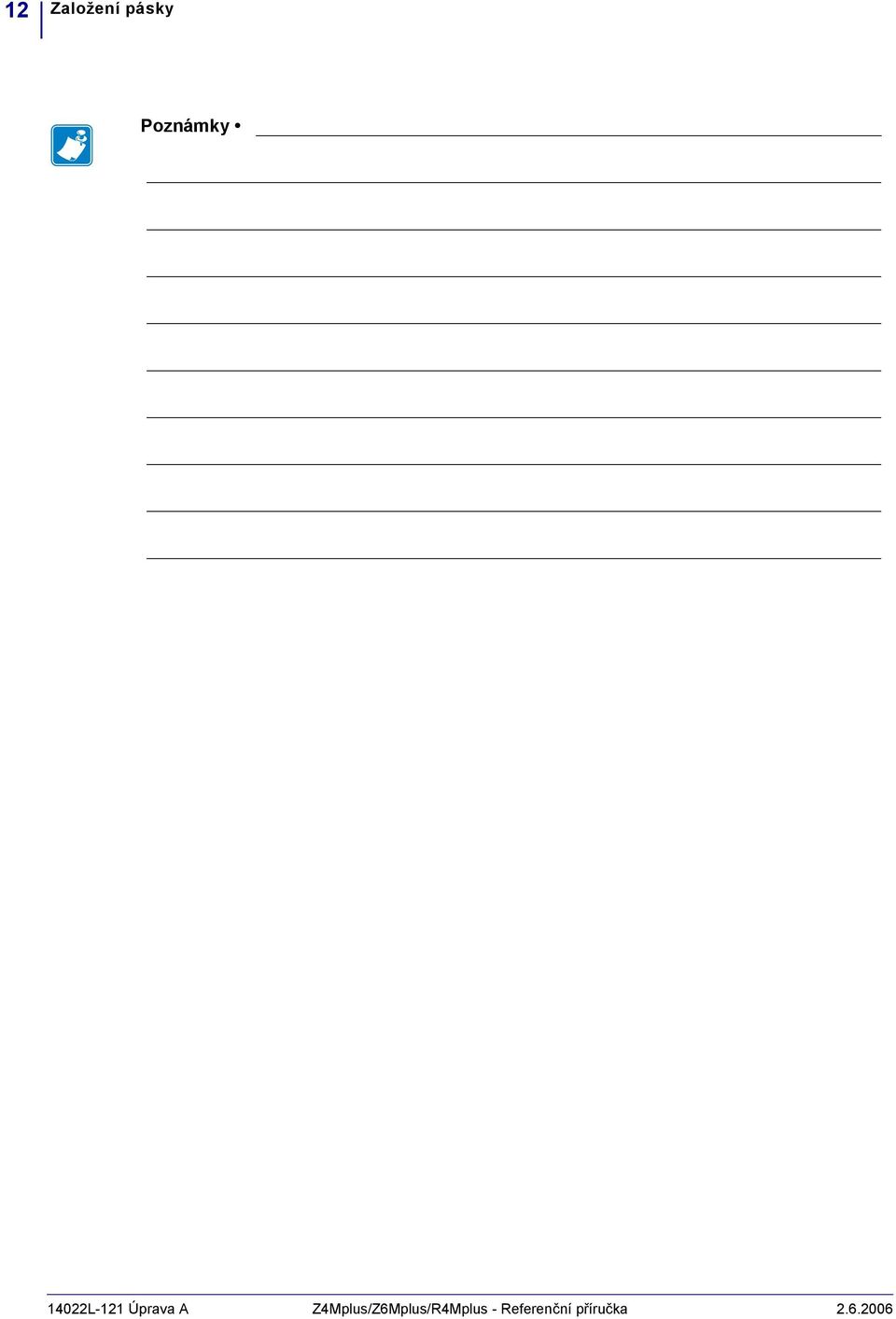

12 2 Založení pásky Poznámky 4022L-2 Úprava A Z4Mplus/Z6Mplus/R4Mplus - Referenční příručka
