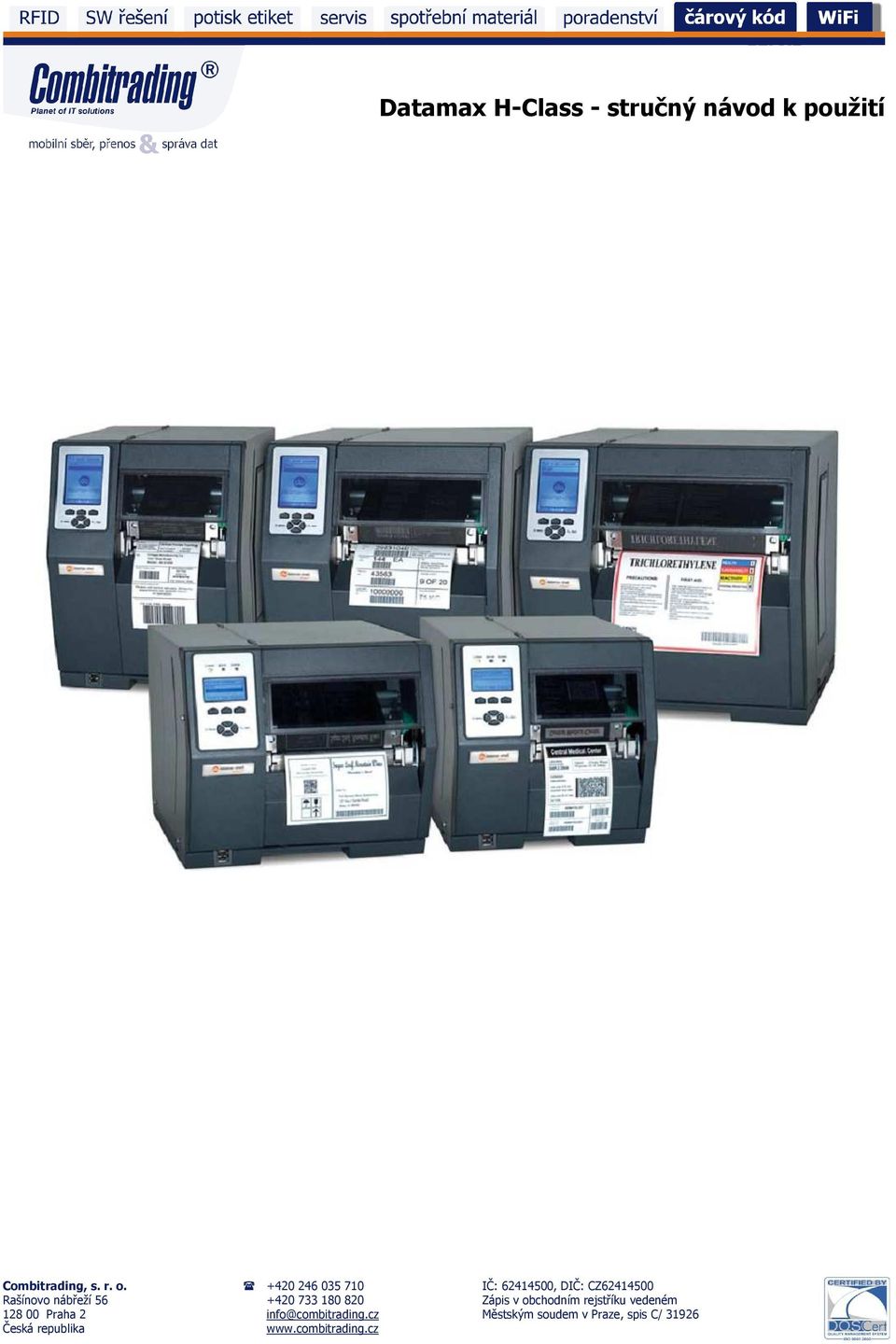

1 Datamax H-Class - stručný návod k použití

2 1. Důležité informace o bezpečnosti provozu Tato tiskárna je konstruována tak, aby byla bezpečně provozována po mnoho let se spolehlivým výkonem. Jako u všech el. výrobků jsou i zde některé základní zásady, které je třeba dodržovat, aby nedošlo ke zranění uživatele nebo poškození tiskárny. 1. Pečlivě si přečtěte instalační a provozní instrukce k vaší tiskárně. 2. Řiďte se všemi varovnými instrukcemi z návodu tiskárny. 3. Umístěte tiskárnu na rovný, pevný a stabilní povrch. 4. Chraňte tiskárnu před přehřátím. 5. Neumísťujte tiskárnu na horký povrch nebo do jeho blízkosti. 6. Nepoužívejte tiskárnu blízko vody a chraňte před jejím vniknutím. 7. Ujistěte se, zda napětí uvedené na štítku výrobku odpovídá napětí v rozvodné síti v místě instalace. 8. Nedávejte napájecí kabel na místo, kudy obvykle chodíte. Nepoužívejte poškozené přívodní kabely. 9. Umístěte tiskárnu tak, aby nehrozilo zakrytí ventilačních otvorů. 10. Opravy tiskárny svěřte servisním pracovníkům dodavatele. 2. Kontrola tiskárny Standardní balení obsahuje: - tiskárnu - napájecí kabel - cd a dokumentace (manuál) - speciální a přídavná zařízení (pokud byly objednány) - záruční list Volitelná zařízení Následující komponenty je možno zvolit dle vaší potřeby (aplikace). O výběru vhodného komunikačního kabelu a dalších doplňcích se poraďte se svým obchodním partnerem (jaké etikety, páska případně software nejlépe vyhoví vaším požadavkům). - sériový, USB a paralelní kabel, - ethernetový kabel pro volitelnou LAN, - vhodná média a software.

3 3. Připojení tiskárny 1. Umístěte tiskárnu na pevný a rovný povrch. 2. Ujistěte se, že vypínač elektrického proudu je v pozici vypnuto. 3. Připojte síťový kabel do příslušného konektoru na zadní straně tiskárny a zástrčku na druhém konci kabelu pak připojte do zásuvky. Tiskárna může být propojena ethernet kabelem, USB, sériovým nebo paralelním kabelem. Tiskárna se automaticky připojí k prvnímu portu ( Ethernet, USB, sériový nebo paralelní ), který přenáší validní data. Ethernet připojení: Připojte ethernetový kabel (nejlépe typu 3 a výše). Tiskový server nejdříve podá žádost jak má být přidělena IP adresa v síti. Ta může být přidělena následovně: Použitím statické IP adresy Použitím IP viditelnosti (DHCP, BootP, nebo RARP). USB připojení:

4 Paralelní připojení: Sériové připojení: 4. Zavedení etikety A. Otevřete kryt. B. Otoč zámkem tiskové hlavy proti směru hodinových ručiček až na doraz, až se zvedne tisková hlava. Tisková hlava Zámek tiskové hlavy

5 C. Posuňte vodítko etiket až na okraj. Vodítko etiket D. Otočte vodítko etiket směrem vzhůru. E. Doplň média podle zdroje: Jestliže používáte interní navíjecí (rolovací média) zdroj média => bod 4.1. Jestliže používáte externí navíjecí (např. krabicový skládaný papír) zdroj média => bod 4.2.

6 4.1. Interní zdroj média Nasuňte médium až dozadu na otáčivý trn. Otáčivý trn Médium Naviňte médium pod kluzný trn a vytáhněte ven přední stranou tiskárny. Kluzný trn Uzavřete tiskovou hlavy zmáčknutím směrem dolů, a otočením zámku tiskové hlavy ve směru hodinových ručiček až na doraz (=uzamknutí). Zavřete kryt tiskárny a zmáčkněte tlačítko Feed několikrát za sebou, dokud vystupující etikety nebudou ve správné pozici. Pozn. Pokud tiskárna netiskne správně na etiketu, bude to oznámeno výstražným indikátorem a hláškou ERROR. Je nutné provést následující kroky: - u tiskáren bez předního displeje: provést automatické vyvážení páskového snímače - u tiskáren s předním displejem: zmáčkněte a držte tlačítko FEED.

7 4.2. Externí zdroj média Umístěte zdroj paralelně k tiskárně tak, aby mohla vstupovat média buď zadním nebo spodním otvorem tak, že nebudou nijak pokroucena ani přetočena. Zadní otvor pro médium Převíjecí trn Spodní otvor pro médium Natáhněte média do tiskárny příslušným otvorem a pokud je tiskárna vybavena převíjecím trnem, natáhněte média i spodem přes trn až k tiskové hlavě. Vytáhněte média přes skluzný trn v přední straně tiskárny. Vodítkem etiket dojeďte mírně až k pásce. Uzavřete těleso tiskové hlavy tím, že ji zamáčkněte směrem dolů, a otočíte zámkem tiskové hlavy ve směru hodinových ručiček až na doraz (=uzamknutí). Zavřete kryt tiskárny a zmáčkněte tlačítko Feed několikrát za sebou, dokud vystupující etikety nebudou ve správné pozici. Pozn. Pokud tiskárna netiskne správně na etiketu, bude to oznámeno výstražným indikátorem a hláškou ERROR. Je nutné provést následující kroky: - u tiskáren bez předního displeje: provést automatické vyvážení páskového snímače - u tiskáren s předním displejem: zmáčkněte a držte tlačítko FEED. 5. Tisk přes thermotransferovou (TTR) pásku Tisková hlavy Zámek tiskové hlavy

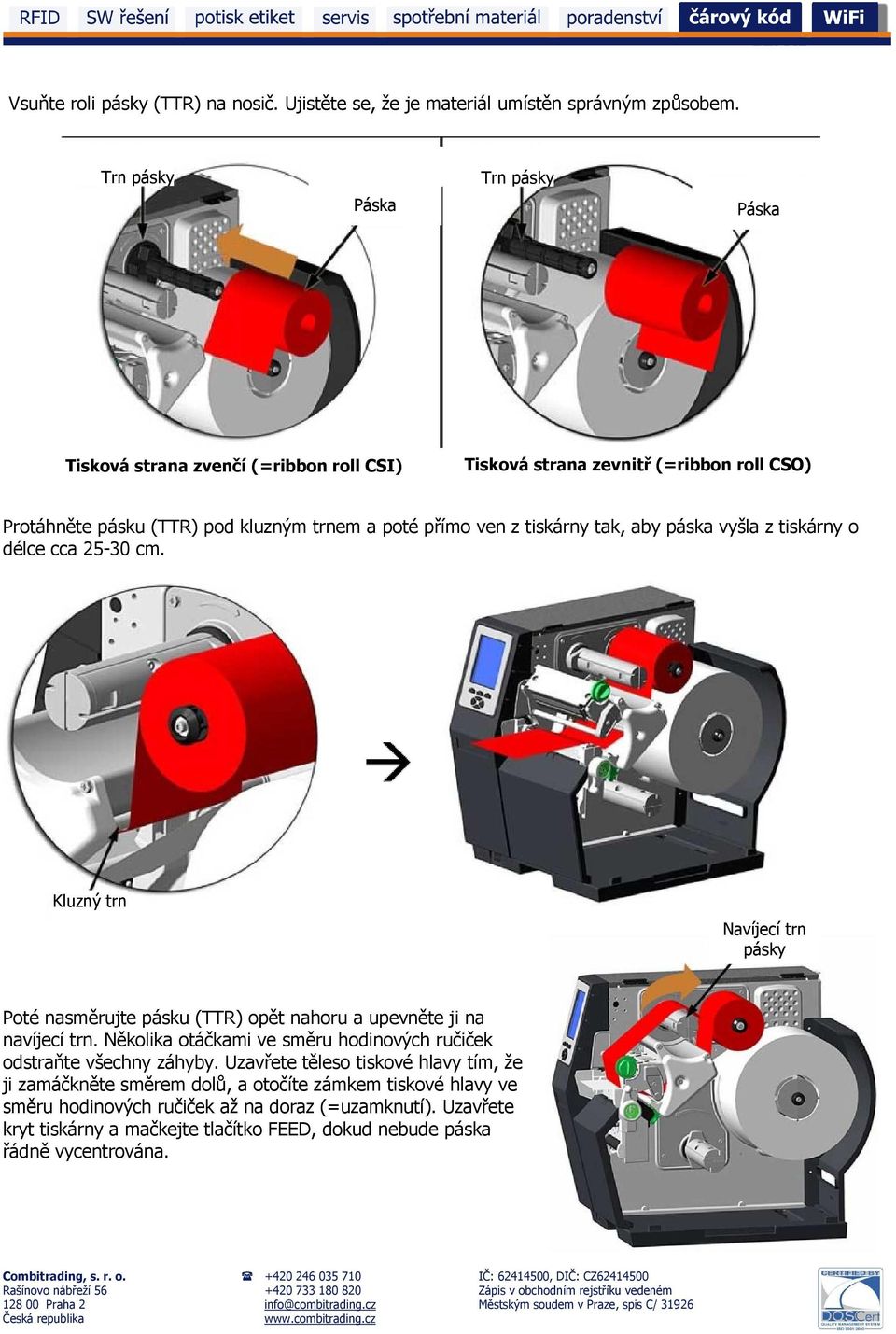

8 Vsuňte roli pásky (TTR) na nosič. Ujistěte se, že je materiál umístěn správným způsobem. Trn pásky Páska Trn pásky Páska Tisková strana zvenčí (=ribbon roll CSI) Tisková strana zevnitř (=ribbon roll CSO) Protáhněte pásku (TTR) pod kluzným trnem a poté přímo ven z tiskárny tak, aby páska vyšla z tiskárny o délce cca cm. Kluzný trn Navíjecí trn pásky Poté nasměrujte pásku (TTR) opět nahoru a upevněte ji na navíjecí trn. Několika otáčkami ve směru hodinových ručiček odstraňte všechny záhyby. Uzavřete těleso tiskové hlavy tím, že ji zamáčkněte směrem dolů, a otočíte zámkem tiskové hlavy ve směru hodinových ručiček až na doraz (=uzamknutí). Uzavřete kryt tiskárny a mačkejte tlačítko FEED, dokud nebude páska řádně vycentrována.

9 6. Displej a tlačítka na předním panelu tiskárny Součástí standardního balení tiskárny je i CD se softwarem DMXConfig, kterým lze nastavit tiskárnu a její parametry přes hostitelský počítač. Tato aplikace umožňuje uživateli dělat změny na současném nastavení tiskárny bez použití tlačítek tiskárny. Toto lze provést i přes HTML rozhraní, kde se připojíte pomocí jakéhokoliv webového prohlížeče na IP adresu, která je aktuálně přidělena vaší tiskárně v síti. 6.1 Rozvržení displeje Ovládání na tiskárně se skládá ze dvou částí, a to z displeje a tlačítek okolo něj. Podle toho se můžou vyskytovat dva druhy tiskáren. A to následující dva: Malý displej čas a datum hlavní zobrazovací oblast displeje funkce přiřazené ke třem tlačítkům pod displejem přichází data pauza / zastaveno chyba LED diody stav tiskárny tři tlačítka pro funkce napsané na spodním okraji displeje tlačítka: Menu, test a navigační šipky Velký displej čas a datum hlavní zobrazovací oblast displeje stav tiskárny stav tiskárny chyba pauza / zastaveno přichází data funkce přiřazené ke třem tlačítkům pod displejem tři tlačítka pro funkce napsané na spodním okraji displeje tlačítka: Menu, test a navigační šipky

10 6.2 Význam ikon displeje Následující ikony a znaky Vás na displeji upozorňují na právě probíhající činnosti: Velikost displeje Velký Malý Definice USB paměť nebo klávesnice je připojena. SD karta je připojena. RFID zapnuto. Bezdrátová síť zapnuta. WLAN je připojen na přístupový bod WLANU. WLAN je zapnut, ale tiskárna není připojena na žádný přístupový bod sítě WLAN. WLAN je v ADHOC módu. Tiskárna přijímá data. Tiskárna je pozastavena. Vyskytla se / Nalezena chyba. 7. Resety zařízení 1. Teplý reset: Teplý reset smaže hostitelské nastavení. K provedení teplého resetu: Zmačkněte a držte klávesu CANCEL po minimálně 4 sekundy. 2. Reset prvního stupně Vrací tovární nastavení. K provedení tohoto restartu: Vyberte TOVÁRNÍ NASTAVENÍ v menu 3. Reset druhého stupně Vrací původní nastavení a vymazává veškeré nastavené parametry. K provedení restartu: Při zapínání tiskárny držte najednou všechna 3 účelová tlačítka (ty 3 hned pod displejem), dokud se nerozsvítí zpráva SYSTÉM RESETOVÁN.
