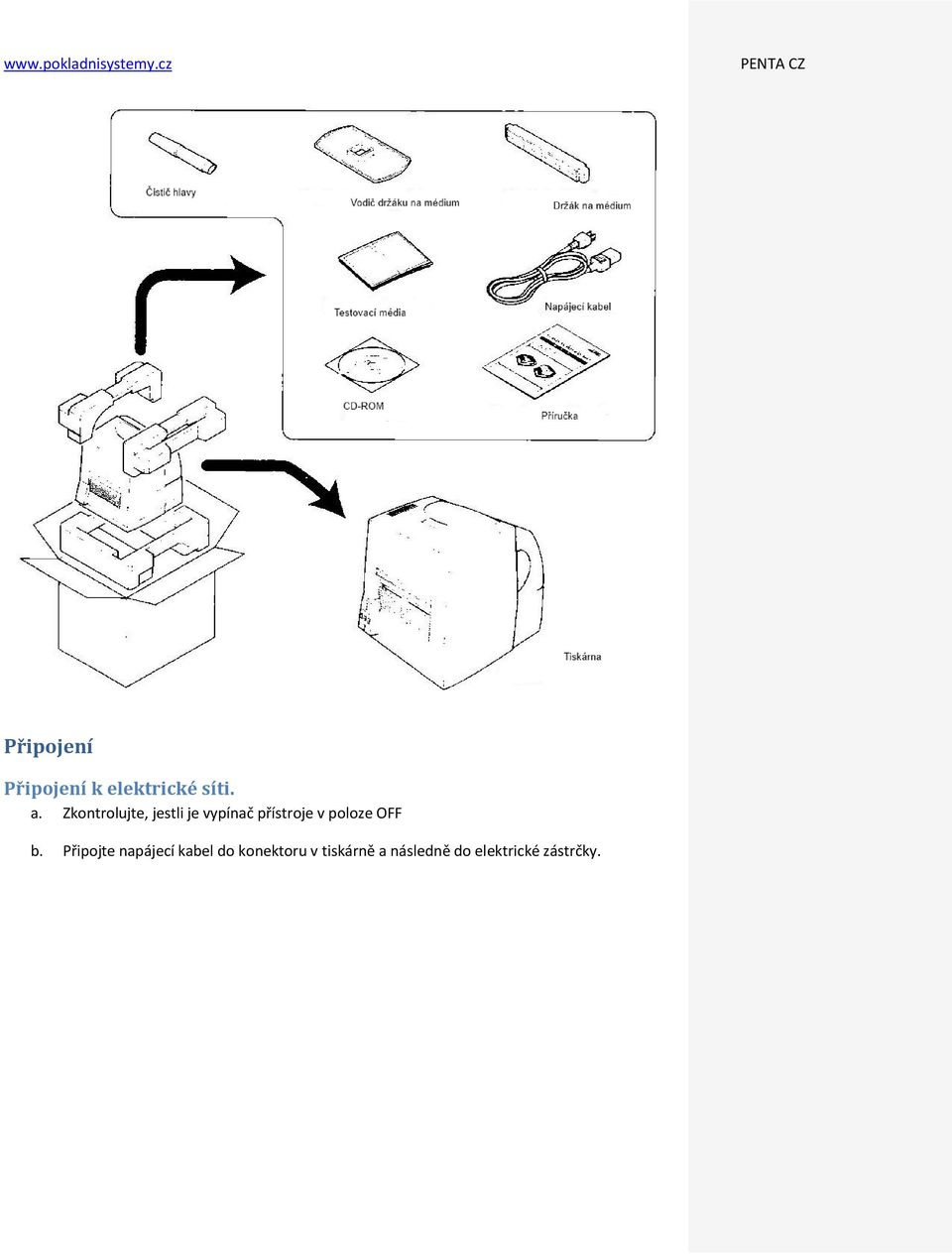

1 Začněte číst zde! Gratulujeme, Že jste si vybrali tiskárnu štítků Citizen. Věnujte prosím chvilku přečtení této příručky, která vás seznámí s tiskárnou a jejím provozem. Tento produkt je sofistikovaná, ale snadno použitelná tiskárna štítků, se snadnou výměnou štítků a rychlým připojením společně s mocným VuePrint konfiguračním nástrojem. Provedeme vás rozbalením této tiskárny z krabice, připojením k počítači, založením tiskového média, včetně rychlého tiskového testu, pro potvrzení funkčnosti tiskárny. Bezpečnost Pokud jste tak ještě neudělal, přečtěte si pečlivě bezpečnostní instrukce ze začátku této příručky a detailnější návod přibalený na CD-ROM. Nepřečtení bezpečnostních upozornění může vést k těžkému zranění nebo poškození majetku. Rozbalování vaší nové tiskárny a. Opatrně rozbalte vaší novou tiskárnu a ujistěte se, že obsahuje vše co je na připojeném obrázku. Občas může Citizen nebo váš dodavatel do balení přidat další věci, jako například manuály, další CD-ROM či kabel. b. Pokud máte nějaké otázky nebo vám v balení něco chybí, tak se obraťte na svého dodavatele. Kontaktní informace pro regionální zastoupení společnosti Citizen na zadní straně této příručky c. Tiskárna je dodávána s lepicí páskou, která přidržuje horní kryt tiskárny na místě. Jednoduše odstraňte tuto lepenku. Následně zvedněte víko a překlopte ho dozadu. d. Další lepicí páska, která musí být odstraněna, přidržuje vnitřní mechaniku pro přepravu. Pásku a připojený papír odstraníte opatrným odloupnutím z plastového obalu. Obsah krabice Toto příslušenství je přibalené jen k modelům CL-S621 a CL-S631: Následující příslušenství je ve všech baleních:

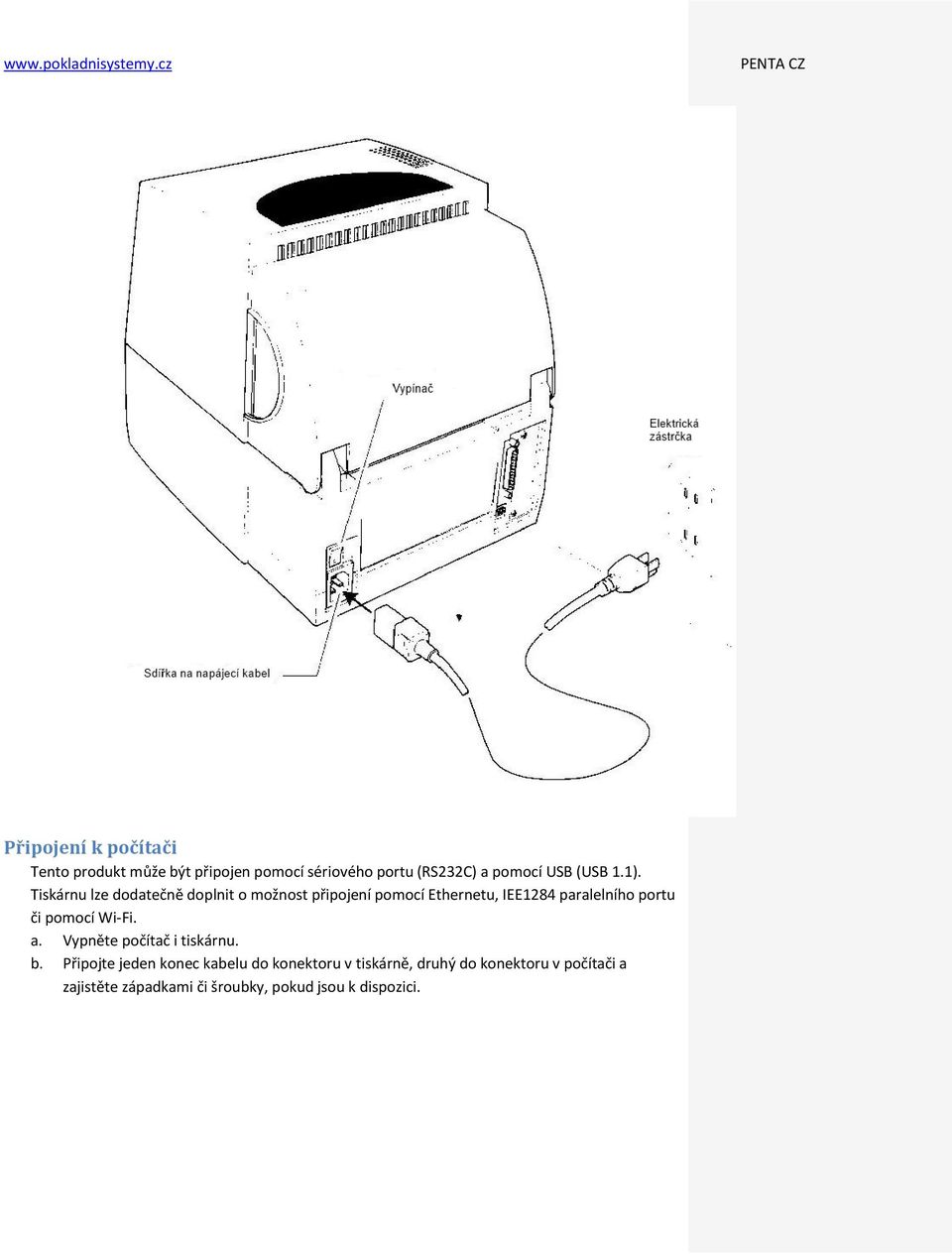

2 Připojení Připojení k elektrické síti. a. Zkontrolujte, jestli je vypínač přístroje v poloze OFF b. Připojte napájecí kabel do konektoru v tiskárně a následně do elektrické zástrčky.

3 Připojení k počítači Tento produkt může být připojen pomocí sériového portu (RS232C) a pomocí USB (USB 1.1). Tiskárnu lze dodatečně doplnit o možnost připojení pomocí Ethernetu, IEE1284 paralelního portu či pomocí Wi-Fi. a. Vypněte počítač i tiskárnu. b. Připojte jeden konec kabelu do konektoru v tiskárně, druhý do konektoru v počítači a zajistěte západkami či šroubky, pokud jsou k dispozici.

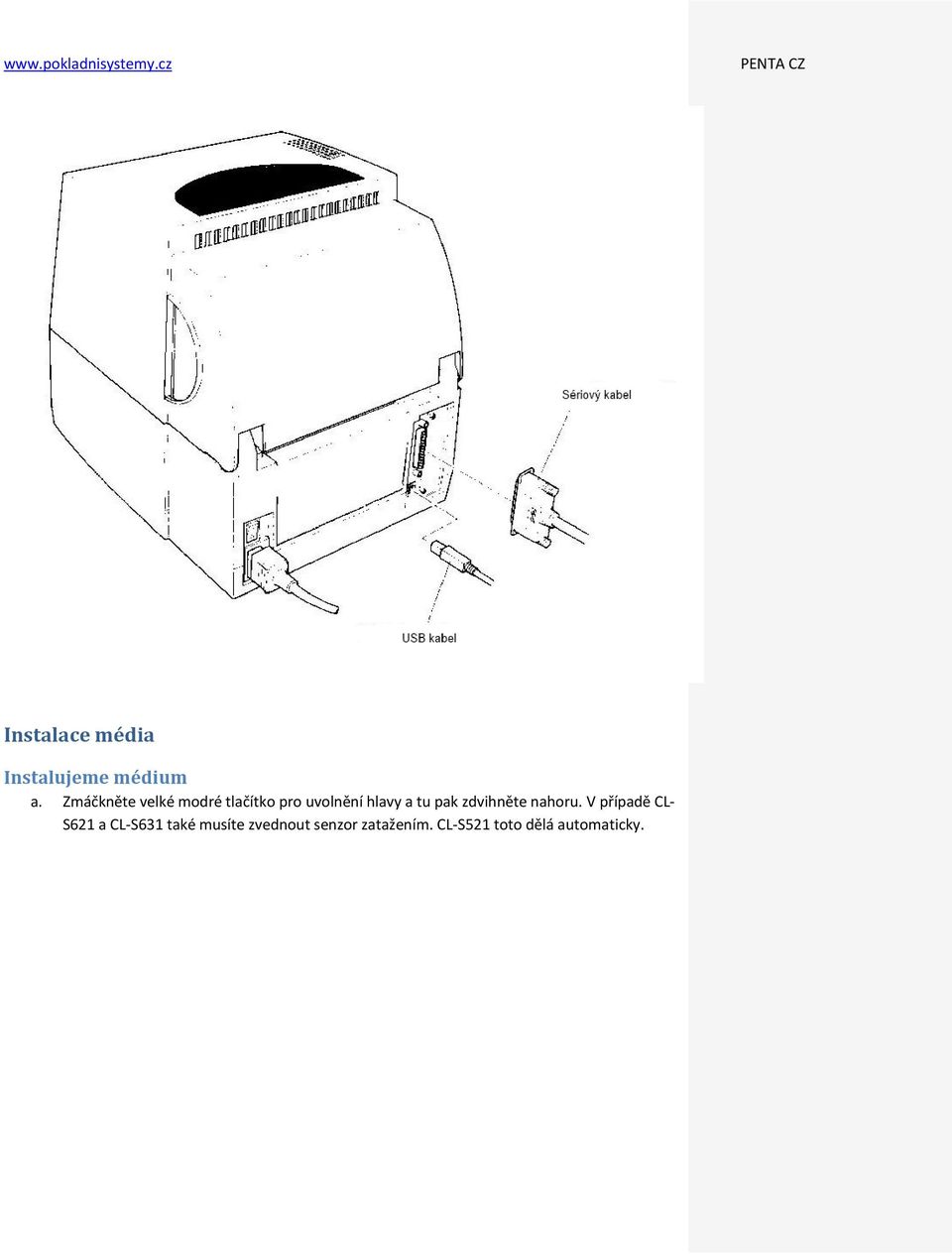

4 Instalace média Instalujeme médium a. Zmáčkněte velké modré tlačítko pro uvolnění hlavy a tu pak zdvihněte nahoru. V případě CL- S621 a CL-S631 také musíte zvednout senzor zatažením. CL-S521 toto dělá automaticky.

5 b. Nejdříve spojte dvě části držáku na tiskové médium c. Nasuňte médium na držák d. Vložte držák do tiskárny a papír povytáhněte pro pozdější umístění. e. Roli posuňte na levou stranu krytu a černý vodič média následně posuňte tak, aby se dotýkal role po pravé straně. Neupevňujte médium příliš pevně, mohlo by dojít k zaseknutí tiskárny. f. Možná bude třeba upravit nastavení senzorů. Záleží na typu média. Návod najdete v příslušné sekci této příručky.

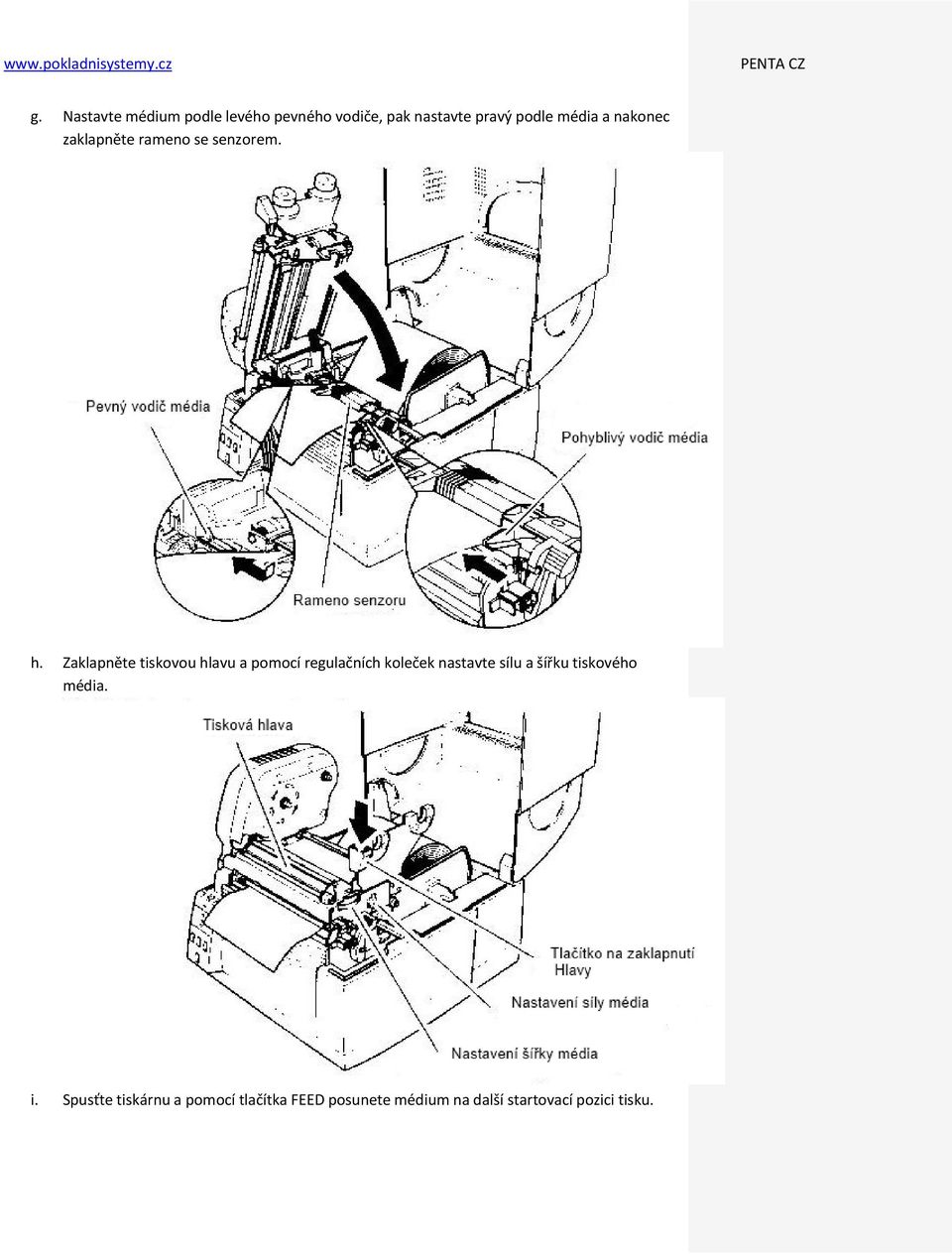

6 g. Nastavte médium podle levého pevného vodiče, pak nastavte pravý podle média a nakonec zaklapněte rameno se senzorem. h. Zaklapněte tiskovou hlavu a pomocí regulačních koleček nastavte sílu a šířku tiskového média. i. Spusťte tiskárnu a pomocí tlačítka FEED posunete médium na další startovací pozici tisku.

7 Instalace tiskové pásky (Jen model CL-S621 a CL-S631) a. Zkontrolujte typ pásky b. Nasuňte novou pásku a papírový tubus na držáky. c. Držák s páskou zasuňte na zadní pozici

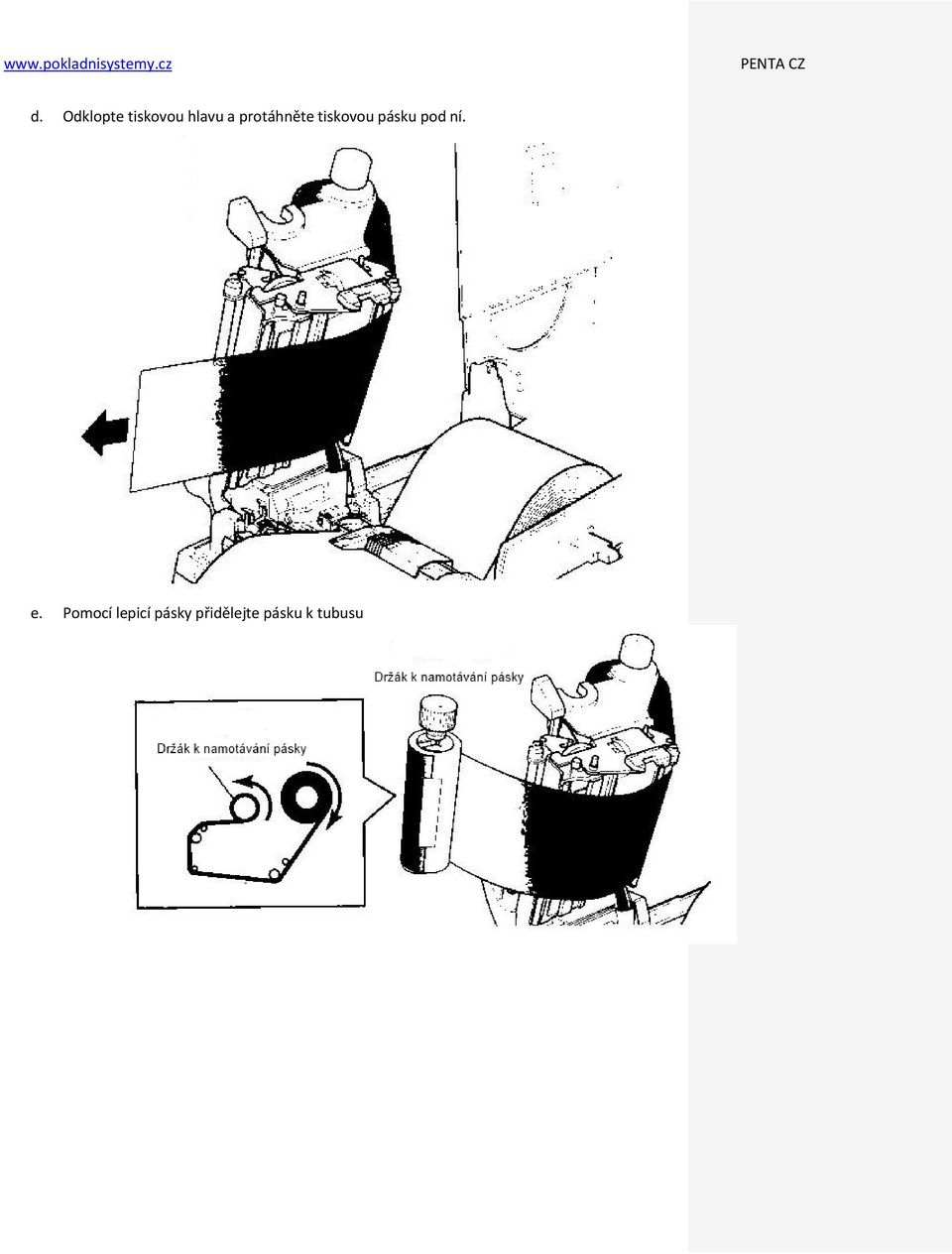

8 d. Odklopte tiskovou hlavu a protáhněte tiskovou pásku pod ní. e. Pomocí lepicí pásky přidělejte pásku k tubusu

9 f. Zacvakněte tubus do přední pozice a otáčením kolečka pásku napněte.

10 g. Zacvakněte tiskovou hlavu do těla tiskárny h. Pokud jsou na pásce nějaké nerovnosti, stiskněte klávesu FEED. Testovací tisk a nastavení tiskárny Testovací tisk Testovací tisk slouží ke snadnému ověření nastavení a kvality tisku. Nejdříve je však třeba nainstalovat médium a tiskovou pásku. Štítková média Spusťte tiskárnu, mezitím co držíte stisknuté tlačítko FEED. Až začne dioda PRINT pomalu blikat, tak pusťte tlačítko FEED Papírové kotouče Spusťte tiskárnu, mezitím co držíte stisknuté tlačítko FEED. Až začne dioda PRINT rychle blikat, tak pusťte tlačítko FEED. Tiskárna vypíše testovací informace a zastaví se. Pro opakování stiskněte znova FEED a pro ukončení tiskárnu vypněte. Nastavení médií Za pomocí testovacího tisku můžete nastavit sílu (síla přítlaku tiskové hlavy) a šířku média. Regulátory jsou umístěné na straně tiskové hlavy a doplněné popisem. První příklad ukazuje nesprávně nastavenou sílu média. Pro standardní štítkové médium nastavte modrý regulátor na pozici 0.

11 Druhý příklad ukazuje špatně nastavenou šířku média. Pro standardní 4 palcový nebo 100mm médium je vhodné nastavení 9 na modrém regulátoru. Výše zmíněné nastavení se hodí pro standardní média, u specializovaných, se může nastavení lišit. Konfigurační nabídka Jestliže je tiskárna spuštěna se stisknutým tlačítkem MODE/REPEAT, tak tiskárna vstoupí do konfiguračního módu, kde pomocí VuePrint Menu můžete změnit nastavení. V tomto módu svítí dioda CONDITION. Tiskové médium musí být pro funkci VuePrint nainstalováno.

12 Funkce jednotlivých kláves PAUSE Ano: při stisku vybírá aktuální nabídku nebo ukládá nastavení, po kterém přejde do další nabídky. STOP Změnit/Ne: Stisknutí tohoto tlačítka v nabídce přejde na další položku, ale neuloží stávající. V hlavní nabídce přechází do následujícího menu. FEED kurzor: V některých nabídkách je možné změnit více než jeden znak. Tato klávesa v takovém případě přepíná kurzor na další znak. MODE/REPEAT konec: Ukončí aktuální nabídku nebo VuePrint nabídku Níže je ukázána nabídka VuePrint menu systém. Tento konkrétní příklad zobrazuje změnu rychlosti tisku a odstínu. Dále je zobrazený zbytek nabídky Print Setup Výstup je vertikálně otočený a to díky způsobu jakým tiskárna vypisuje nabídku. Podívejte se na příklad, jak výstup vypadá. Komentář [TU1]: Doskenovat menu Upozornění Pokud ukládáte nastavení pomocí klávesy PAUSE - yes, tiskárna krátce zabliká. V tento okamžik tiskárnu nevypínejte, protože můžete zapříčinit její nefunkčnost. Pokud dojde k vypnutí nedopatřením, tak jako první nastavte tiskárnu do továrního nastavení. Nastavení senzorů pro speciální média Pro nestandardní tvary a velikosti médií, se může hodit zněna nastavení senzorů z jejich obvyklé pozice. Pro detekci mezer mezi štítky použijte transparentní senzor a. Nejdříve posuňte spodní senzor do středu média nebo proti dírce/zářezu v médiu. b. Následně posuňte značku horního senzoru k značce toho dolního, tak jako je ukázáno na diagramu. c. Pro rychlé srovnání senzorů/nastavení do výchozí pozice, posuňte oba senzory co nejvíce na pravou stranu.

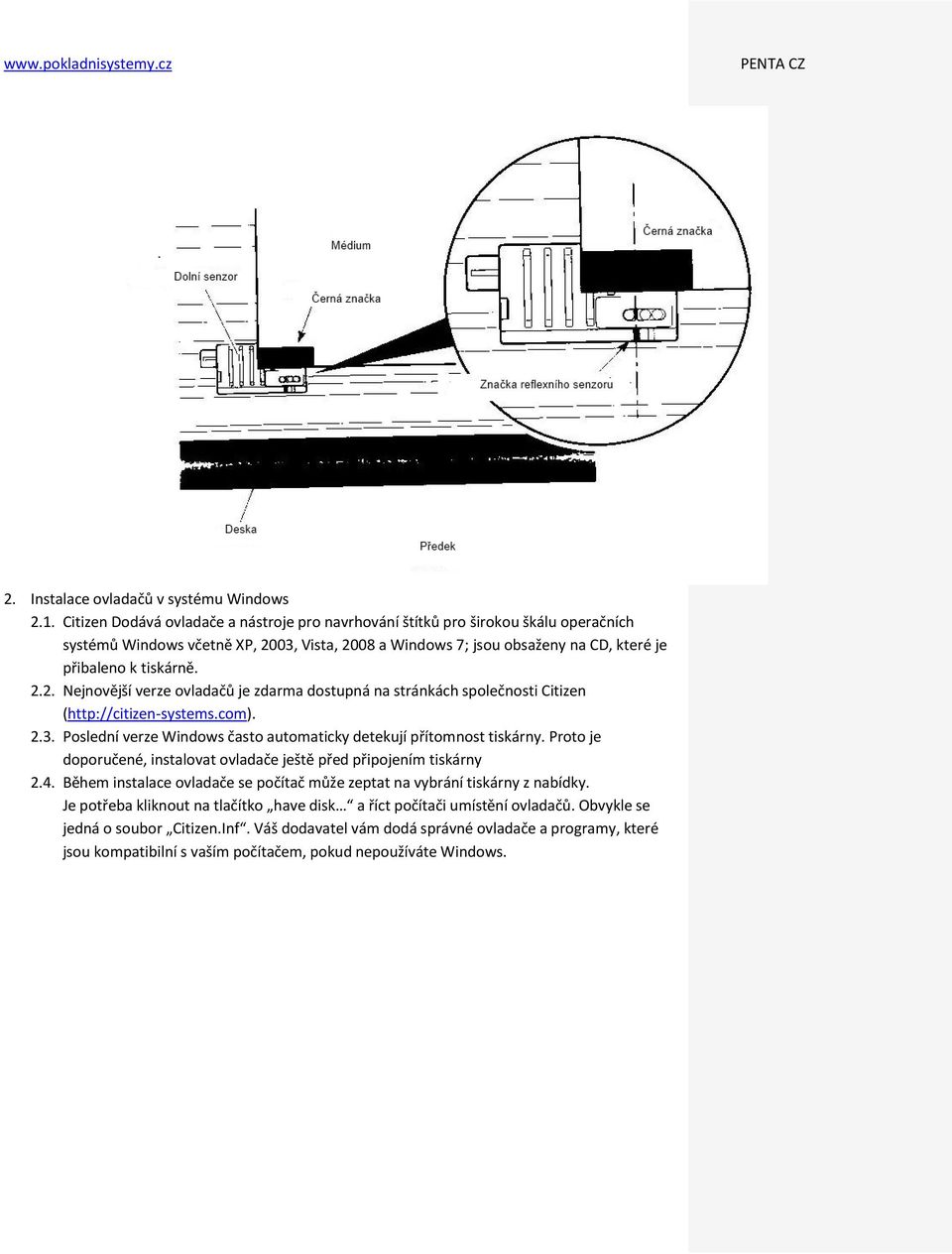

13 Pro média s černou značkou použijte reflexní senzor. a. V módu reflexního senzoru je aktivní pouze dolní senzor. b. Upravte pozici dolního senzoru tak, aby byla ve středu černé oblasti c. Horní senzor je nadále zaklopený, aby pomáhal vést médium.
