Stručný návod Schüco Sunalyzer Web PR. Zapisovač dat pro solární systémy. Česky. Kompatibilní s měniči značek: SCHÜCO SMA

Transkript

1 Stručný návod Schüco Sunalyzer Web PR Zapisovač dat pro solární systémy Česky Kompatibilní s měniči značek: SCHÜCO SMA

2 Návod k montáži a obsluze Schüco Sunalyzer Web PR: Č. produktu: Printed in Germany, Copyright by Schüco International KG

3 Obsah 1... Popis produktu Bezpečnostní pokyny Zapisovač dat Použití k určenému účelu Rozsah dodávky Přípojky zapisovače dat Dotykový displej Indikace provozu Webové prostředí Rozsah funkcí Systémové předpoklady Data a události Podporované přístroje Koncept ukládání dat Podrobná data měniče Data I-GAK Souhrnná data Doplňující naměřené hodnoty ze senzorů Události Hlášení událostí zapisovače dat Hlášení událostí měniče Typ SGI Typ SMA Montáž a zapojení Zapojení zapisovače dat Obsazení spojovacího konektoru RJ Struktura sběrnice RS Připojení měniče SGI měnič solárních větví Centrální měnič SGI Měnič SMA Centrální měnič IPE Měnič IPE Měnič IPE

4 3.3...Připojení Připojení jednotky Sunalyzer Sensor (alternativa) Připojení impulsového elektroměru (alternativa) Připojení velkoplošného displeje (alternativa) Připojení přijímače řídících impulsů 15. (alternativa) Vstup alarmu (alternativa) Připojení Sunalyzer Field IO Připojení I-GAK Připojení MUC Připojení k telefonní lince (analogovým modemem) Příprava GSM-modemu (pouze u typů 15. s GSM-modemem) E7.lektrické zapojení Spojení s PC Kontrola instalace Uvedení do provozu Připojení k zapisovači dat Přímé spojení pomocí kabelu Crosslink Připojení přes lokální síť Spojení přes modem Ovládání Dotykový displej Prů5.vodce instalací Struktura menu Setup Čas a datum Reálný čas Datum Jazyková varianta Nalezené přístroje Vyhledávání přístrojů Impulsní vstup Zapojení do sítě Přístroj Přehled Výkon Výnos Události

5 5.2...Webové prostředí Struktura menu Přehled Výkon Výnos Aktuální hodnoty Přehled I-GAK Události Ke stažení Setup Řízení vlastní spotřeby Vyhledávání přístrojů Konfigurace kanálu Kontrola výnosu Omezování výkonu Nastavení Výstrahy Zapojení do sítě Modem Webový portál Správa aktualizací Odstraňování problémů Technická data Likvidace

6 1 Popis produktu Jednotka Schüco Sunalyzer Web PR, která je pro snadnější rozlišitelnost označována jako zapisovač dat, slouží k záznamu dat příslušného FV systému. Načítány a zpracovávány jsou jak data měničů 15. (výkon, energie nebo události) 31., tak i senzorů 15.. Tento přístroj je kompatibilní s měniči rů 15.zných výrobců Bezpečnostní pokyny Dodržujte pravidla a předpisy pro elektrickou instalaci a zapojení do rozvodné sítě. Přitom je třeba dodržovat především všeobecné bezpečnostní předpisy pro práci ne elektrickém zařízení. Používejte pouze předepsané napájecí napětí (12-28 V DC, dbejte na správnou polaritu) 31.. Vhodný napájecí zdroj je součástí dodávky tohoto zařízení. POZOR Upozornění na nebezpečnou situaci. V případě zanedbání mů 15.že dojít k nepatrnému poranění nebo hmotným škodám. Poukazuje na doporučené použití. UPOZORNĚNÍ 1.3 Zapisovač dat Tento zapisovač dat je volně programovatelný, na měniči nezávislý zapisovač systémových a naměřených dat. Přijímá data z připojených měničů 15., ukládá je a odesílá je v definovaném formátu přes příslušné rozhraní do dalších médií (internet, PC, mobil, velkoplošný displej) 31.. Zapisovač dat mů 15.že zaznamenávat data až ze 100 měničů 15.. Zapisovač dat kromě toho mů 15.že načítat a zaznamenávat data senzorů 15., jako např. intenzitu slunečního záření, teplotu modulů 15., okolní teplotu, apod.. Zapisovač dat kromě toho umožňuje omezování efektivního výkonu připojených měničů 15. dle 27.E 27.G Zaznamenané hodnoty mohou být přenášeny na velkoplošný displej. Zapisovač dat je vybaven funkcí alarmu, prostřednictvím které lze odesílat výstražná hlášení. Komunikace mezi PC a zapisovačem dat probíhá přes

7 rozhranní lokální sítě E 27.thernet. K tomuto účelu je k zapisovači dat přiložen kabel Crosslink. Je-li zapisovač dat vybaven modemem, lze data odesílat jeho prostřednictvím. Všechny typy zapisovačů 15. dat jsou dodávány v robustním pouzdře bez ventilátoru. Lze je přišroubovat na zeď, nebo namontovat do skříňového rozvaděče. V adekvátním pouzdře s krytím IP65 lze zapisovač dat instalovat také do venkovního prostředí. POZOR Je třeba spolehlivě zamezit tvorbě kondenzátu. 1.4 Použití k určenému účelu Sunalyzer Web PR je určen výhradně k vyhodnocování dat měničů 15. značky Schüco a SMA 18. a připojovacích skříní Schüco I-GAK. 1.5 Rozsah dodávky Schüco Sunalyzer Web PR Napájecí zdroj s okrouhlou vidlicí 24 V - 1,0 A E 27.thernetový kabel Crosslink, 3 m, šedý, pro přímé připojení k PC E 27.thernetový kabel, 3m, černý, pro spojení s Routerem nebo Switch Modemový kabel, 3 m (pouze pro variantu s analogovým modemem) 31. Anténa s magnetickým úchytem a 2,5 m kabelem (pouze pro variantu s GSMmodemem) 31. Montážní sada: montážní adaptér, montážní lišta, sada úchytných šroubů 15. (3 šrouby a hmoždinky) 31. Stručný návod 2 x 120 Ω ukončovací odpor pro SGI měniče solárních větví, IP

8 1.5 Přípojky zapisovače dat Zapisovač dat podporuje pro rozhraní měničů 15. maximálně 32 měničů 15. SGI, 30 měničů 15. IPE 27., 31 měničů 15. IPE 27.05, 99 měničů 15. IPE nebo 50 měničů 15. SMA. Kromě toho mů 15.že načítat max. 30 připojovacích skříní I-GAK. Zapisovač dat mů 15.že celkově načítat max kanálů 15. (součet kanálů 15. všech připojených přístrojů 15.) 31.. Disponuje také dodatečným rozhraním (svorkovnice) 31. pro připojení senzorů 15., čidel a velkoplošného displeje, které je označeno následně: Objímka pro připojení napájecího zdroje Svorkovnice pro Sunalyzer Sensor, impulsní čidlo, velkoplošný displej Rozhraní pro spojení s modemem Přípojka GSM antény (alternativa) 31. (na vrchní straně) 31. Datové rozhraní měniče 1: RS485 (zdířka RJ45) 31. Datové rozhraní měniče 2: RS485 (zdířka RJ45) 31. Rozhraní lokální sítě E 27.thernet Úchyt SIM karty (na levé straně pouzdra) 31. Přípojka GSM antény se nachází na vrchní straně pouzdra (pouze u varianty GSM)

9 1.6 Dotykový displej Dotykový displej umožňuje uvedení zapisovače dat do provozu a jeho ovládání. K tomu jsou na dotykovém displeji k dispozici rů 15.zné funkce. 1.7 Indikace provozu Zapisovač dat indikuje pomocí velkoplošného displeje svů 15.j aktuální stav. Indikace aktuálního stavu probíhá v podobě textu. Zobrazována jsou data, jako výkon a výnos systému, a příslušná hlášení v případě poruchy. 1.8 Webové prostředí Ovládání jednotky Sunalyzer Web prostřednictvím počítače probíhá přes tzv. webové prostředí. To lze otevřít pomocí webového prohlížeče nainstalovaného v počítači. Díky tomuto způ 15.sobu zobrazení je zapisovač dat kompatibilní s celou řadou počítačů Rozsah funkcí Zapisovač dat je, pro komunikaci s PC, vybaven rozhraním lokální sítě E 27.thernet. Zobrazení jednotlivých funkcí zapisovače dat probíhá prostřednictvím webového prostředí. V tomto webovém prostředí jsou k dispozici následující funkce: Konfigurace zapisovače dat Nastavení jednotlivých parametrů 15. (např. nahrání měničů 15., definice parametrů 15. přihlášení a monitorování) 31. Funkce alarmu, zasílání výstražných per SMS či po internetu při výskytu příslušných událostí (konfigurovatelné) 31. Indikace aktuálního stavu měniče a celého systému Systémové informace (listování v událostech systému) 31. Správa dat systému a událostí Zobrazování diagramů 15. E 27.xport naměřených dat ve formátu csv pro další zpracování v jiných programech Dynamická změna uživatelské jazykové varianty

10 FV-systém Záznam měničů15. Snímač dopadu světla Teplota FV modulu Impulsní čidlo (elektroměr střídavého proudu) 31. Zapisovač dat Modem / PC RS485 Bus Okolní teplota

11 1.8.2 Systémové předpoklady Sunalyzer Web PR je kompatibilní prakticky s každým běžným počítačem s internetovou přípojkou. Tento počítač však musí splňovat následující systémové požadavky. Hardware: Software: rozhraní pro připojení lokální sítě (E 27.thernet) 31. webový prohlížeč s možností zobrazování dynamických grafů

12 2 Data a události 2.1 Podporované přístroje Sunalyzer Web PR je kompatibilní s měniči značky Schüco a/nebo SMA 18. a připojovacími skříněmi Schüco I-GAK 2.2 Koncept ukládání dat Po úspěšném připojení zapisovače dat k měničů 15.m fotovoltaického systému a alternativně připojeným senzorů 15.m a impulsním čidlů 15.m, jsou všechna data načtená z FV systému ukládána do interní paměti. Zapisovač dat zaznamenává: - Podrobná data měničů 15., dle konfigurace - Podrobná data I-GAK, dle konfigurace - Souhrnná data - Doplňující naměřené hodnoty (senzory) Události Zapisovač dat sčítá hodnoty AC výkonu a výnosu jednotlivých měničů 15. instalovaných v systému. Při použití Sunalyzer Sensor lze navíc zaznamenávat intenzitu slunečního záření, teplotu modulu a venkovní teplotu, pomocí impulsového elektroměru pak množství vyprodukované elektrické energie (na bázi činného výkonu) 31.. Měniče a senzory jsou načítány postupně periodicky. Zapisovač dat ukládá všechna data načtená z jednotlivých měničů 15. a alternativních senzorů 15. a souhrnná data s příslušnou dobou načítacího intervalu. To znamená, všechny datové záznamy jsou opatřeny stejným časovým razítkem, i když okamžiky načtení jednotlivých měničů 15. se od sebe o několik sekund liší. Tím je zaručena časová synchronizace pro vyhodnocování. Koncept ukládání lze ovlivnit pomocí parametru Interval načtení. Zkrácení intervalu načtení vede k přesnější dokumentaci dat systému, ale také ke značnému objemu dat a také k prodloužení doby přenosu dat. Interní paměť 39. zapisovače dat je využívána k ukládání dat po delší časové období a jejich pozdějšímu vyhodnocování. Jaké časové období lze pokrýt, záleží v podstatě na počtu připojených měničů 15. a intervalech měření

13 2.3 Podrobná data měniče Zapisovač dat je s měničem spojen přímo přes datové rozhraní RS485. Dostupná data jsou částečně závislá na značce a typu měniče. Načítány a protokolovány jsou převážně následující informace: Hodnota Jednotka Význam Časové razítko - Okamžik příslušného datového záznamu Adresa - Identifikace měniče Stav - Aktuální stav měniče Napětí sítě V Napětí v distribuční síti Proud sítě A Napájený proud (podíl činného výkonu) 31. AC výkon W Aktuální výkon měničů 15. DC napětí na solární větvi n DC proud na solární větvi n DC výkon na solární větvi n V A W DC napětí na solární větvi n DC proud na solární větvi n DC výkon na solární větvi n DC výkon W DC výkon FV generátoru Dnešní energie kwh Denní energetický výnos z měničů 15. Teplota C Teplota přístroje Pro zajištění přesného porovnávání dat z měničů 15. a doplňujících naměřených hodnot, jsou zaznamenávány doplňující měřené hodnoty (jsou-li instalovány) 31.. UPOZORNĚNÍ Informace o aktuálním stavu měniče lze vyčíst z příslušné příručky

14 2.4 Data I-GAK Zapisovač dat je přes lokální síť 39. nepřímo spojen s I-GAK. Počet dostupných kanálů 15. je z části závislý na typu I-GAK. Hodnota Jednotka Význam Časové razítko - Okamžik příslušného datového záznamu Proud větve n A Proud příslušné solární větve 2.5 Souhrnná data Po úspěšném načtení měničů 15. a doplňujících senzorů 15. a je vypočten a uložen souhrnný datový záznam pro kompletní systém. V souhrnném protokolu zapisovače dat je uloženo: Hodnota Jednotka Význam Časové razítko - Okamžik příslušného datového záznamu AC výkon W Aktuální výkon kompletního systému (součet ze všech měničů 15.) 31. DC výkon W Aktuální výkon kompletního FV generátoru (součet ze všech měničů 15.) 31. Dnešní energie kwh Denní výnos kompletního systému (součet ze všech měničů 15.) 31. UPOZORNĚNÍ Záznam výnosu pomocí impulsového elektroměru napájení do sítě je podstatně přesnější, než sečtené hodnoty z jednotlivých měničů 15.. Proto zapisovač dat disponuje možností připojení impulsového elektroměru napájení do sítě

15 2.6 Doplňující naměřené hodnoty ze senzorů Zapisovač dat mů 15.že načítat také doplňující měřené hodnoty (viz kap ) 31.. Příslušné senzory a čidla lze připojit ke svorkovnici zapisovače dat (viz kap. 3.1) 31.. Hodnota Jednotka Význam Naměřený výnos kwh E7.nergetický výnos vypočtený z impulsů 15. elektroměru Intenzita slunečního záření W/m² Intenzita slunečního záření naměřená jednotkou Sunalyzer Sensor Venkovní teplota C Venkovní teplota naměřená jednotkou Sunalyzer Sensor Teplota modulu C Teplota modulů 15. naměřená jednotkou Sunalyzer Sensor 2.7 Události Jako události jsou označovány všechny jednorázové či trvale se vyskytující poruchy a hlášení FV systému, které jsou buď zasílány z měničů 15. do zapisovače dat, nebo jsou rozpoznány naprogramovaným zapisovačem dat. Rozlišuje se mezi následujícími událostmi. Porucha = Informace o závažném problému, kritické závadě či výpadku, které musí být obvykle okamžitě odstraněny. Varování = Informace o problémech, které všeobecně ještě nejsou považovány za kritické

16 2.7.1 Hlášení událostí zapisovače dat V protokolu událostí jsou uváděny následující události: Hlášení události Příčina události Odstranění příčiny události Není odezva z měniče <č.> Překročení meze tolerance minimálního výnosu u <č.> <Měnič č.> hlásí závadu <chybný zápis> Snížení výkonu na xx % Nedostatečný proud větve <č.> Nadměrný proud větve <č.> Nelze navázat spojení s měničem <č.>. Výstraha Minimální výnos byla aktivována na měniči <č.>, neboť 39. jeho denní výnos byl o xxx procent nižší, než prů 15.měr systému. Měnič <č.> hlásí kritickou chybu. Omezení bylo vyvoláno ze strany provozovatele sítě. Uvedený proud větve se nachází mimo definovanou odchylku. Uvedený proud větve se nachází mimo definovanou odchylku. Zkontrolujte stav měniče a propojovacích kabelů 15.. Zkontrolujte měnič a popř. instalaci systému. Viz hlášení událostí měniče, kap , str Zkontrolujte systém. Zkontrolujte systém

17 2.7.2 Hlášení událostí měniče Typ SGI V protokolu událostí jsou následující události uváděny jako Závada : Hlášení události Režim vyhledávání závady Odpojení z dů 15.vodu nadměrné teploty Odpojení z dů 15.vodu přetížení Závada v síti, přetížení L1 Závada v síti Odpojení z dů 15.vodu chybného proudu Izolační závada na generátoru Porucha měniče Závada na modulu AFI Chyba samočinného testu Závada na napájení DC Chyba v komunikaci Interní závada DSP Chyba hardwaru Blokování provozu Význam Kódy poruch jsou odvislé na typu měniče. Režim vyhledávání závady Odpojení z dů 15.vodu nadměrné teploty Odpojení z dů 15.vodu přetížení Odpojení z dů 15.vodu přepětí Závada v síti Bezpečnostní odpojení od distribuční sítě Bezpečnostní odpojení od FV proudu Hodnoty proudu a napětí naměřené v měniči nejsou věrohodné. Na jističi chybného proudu se vyskytla závada. Při kontrole síť 39.ového relé se vyskytla chyba. Nadměrné napájení stejnosměrného proudu do sítě. Vyskytla se chyba během interního přenosu dat z měniče. Vyskytla se interní závada na měniči. Samočinný test neproběhl úspěšně, vyskytuje se závada. 3 chyby během samočinného testu poběží teprve po kompletním vypnutí. UPOZORNĚNÍ Detaily mů 15.žete vyčíst z příslušných příruček jednotlivých měničů

18 Typ SMA Tato hlášení událostí jsou generována měničem a jsou tudíž závislá na typu měniče! Několik příkladů 15., které mohou být vykazovány jako Porucha : Hlášení události F-Bfr-Srr F-E7.E7.PROM F-Fac-Bfr Význam Porucha v komunikaci mezi oběma počítači. Paměť E 27.PROM nelze načíst resp. nelze do ní zapisovat. Odpojení z dů 15.vodu přetížení UPOZORNĚNÍ Vyskytující se hlášení událostí měniče značky SMA 18. naleznete příručkách příslušných typů 15. měničů

19 3 Montáž a zapojení Zapisovač dat je určen pro montáž do interiérů 15. nebo rozvodných skříní. Pro montáž do venkovního prostředí se doporučuje použití elektrického rozvaděče s krytím IP65. POZOR Jako všechny elektrické přístroje, musí být také zapisovač dat chráněn před vlhkostí a především tvorbou kondenzátu. Ukázalo se, že tento jev je minimalizován spíše účinnou cirkulací vzduchu, než naprostým utěsněním skříňky. Sunalyzer Web PR se dodává s montážním adaptérem. Za pomoci přiložených šroubů 15. lze zapisovač dat připevnit na stěnu. Alternativně lze montážní adaptér nasadit také na montážní lištu (DIN 35) 31.. Obr.2: Schüco Sunalyzer Web PR s montážním adaptérem Zapisovač dat se pomocí zaklapnutí zadních šroubů 15. zavěšuje na montážní adaptér. Při upevňování zapisovače dat je třeba dbát na to, aby bylo zajištěno bezproblémové připojení kabelu. POZOR Připojování a odpojování kabelů 15. a SIM karty smí být prováděno pouze ve vypnutém stavu

20 3.1 Zapojení zapisovače dat Připojení zapisovače dat k dalším přístrojů 15.m probíhá následujícím způ 15.sobem: Pomocí sběrnicového kabelu RS485 připojte zapisovač dat k měniči. Do měniče na konci příslušné sběrnice je třeba nasadit přiložený ukončovací odpor RJ45, resp. aktivovat zakončení sběrnice Na měniči nastavte příslušnou adresu resp. aktivujte příslušné rozhraní Popř. připojte příslušné senzory, I-GAK, impulsní čidla, velkoplošný displej nebo přijímač řídících impulsů 15. Popř. připojte telefonní kabel resp. vložte SIM kartu a připojte GSM anténu Napájecí zdroj připojte k zapisovači dat a do elektrické sítě. Připojte zapisovač dat k PC (pomocí síť 39.ového kabelu Cross Link) 31. nebo ho zapojte do lokální sítě Pomocí dotykového displeje nebo webového prostředí vyhledejte příslušné přístroje a proveďte další nastavení. Všechna nastavení nelze provádět pomocí dotykového displeje. Zapnutím přívodu elektrického proudu do zapisovače dat se po chvilce rozsvítí displej a zobrazí se příslušná data

21 Objímka pro připojení napájecího zdroje Svorkovnice pro Sunalyzer Sensor, impulsní čidlo, velkoplošný displej Rozhraní pro spojení s modemem Přípojka GSM antény (alternativa) 31. (na vrchní straně) 31. Datové rozhraní měniče 1: RS485 (zdířka RJ45) 31. Datové rozhraní měniče 2: RS485 (zdířka RJ45) 31. Rozhraní lokální sítě E 27.thernet Úchyt SIM karty (na levé straně pouzdra)

22 3.1.1 Obsazení spojovacího konektoru RJ 45 Spojovací konektor RJ 45 lze obsadit podle dvou rů 15.zných norem. Toto obsazení lze vyčíst z následující tabulky. Obsazení podle E7.IA/TIA T568A Obsazení podle E7.IA/TIA T568B 1 Bílá/zelená 1 Bílá/oranžová 2 Zelená 2 Oranžová 3 Bílá/oranžová 3 Bílá/zelená 4 Modrá 4 Modrá 5 Bílá/modrá 5 Bílá/modrá 6 Oranžová 6 Zelená 7 Bílá/hnědá 7 Bílá/hnědá 8 Hnědá 8 Hnědá Kabel 1:1 přiložený k zapisovači dat je obsazen podle T568B

23 3.1.2 Struktura sběrnice RS485 Sběrnici RS485 je třeba vytvořit podle následujícího schématu. Zapisovač dat Měnič 1 Měnič 2 Měnič (n-1) 31. Měnič n Stínění Sběrnicový kabel Ukončovací odpor Každé rozvětvení sběrnicového kabelu musí mít hvězdicovitou nebo kruhovou strukturu sítě, přičemž kombinovaná struktura je nepřípustná a vede k chybám v přenosu dat. Aby byla zajištěna správná funkčnost, používá se speciální sběrnicový kabel se stíněním. To platí především u větších prů 15.řezů 15. kabelů 15. v závislosti na celkové délce sběrnice RS485. Následně jsou uvedeny orientační směrné hodnoty. Délka vodiče do 600 m nad 600 m Prů 15.řez vodiče 0,5 mm² 1 mm² 3.2 Připojení měniče Připojení měniče k jednotce Sunalyzer závisí na příslušném typu měniče. Následně jsou uvedeny příklady připojení k rů 15.zným typů 15.m měničů 15.. V závislosti na typu měniče je popřípadě nutno nastavit příslušné rozhraní a adresu

24 3.2.1 SGI měnič solárních větví Při připojování SGI měniče solárních větví k zapisovači dat je třeba postupovat následně. 1. U každého měniče je nutno aktivovat rozhraní RS485 a každý měnič vyžaduje svou vlastní adresu. Na každém portu jednotky Sunalyzer se tato adresa smí vyskytovat pouze jednou. Proto lze pro Port jednotky Sunalyzer připojit max. 32 měničů Jednotku Sunalyzer a měniče je třeba vzájemně propojit. To se provádí prostřednictvím Patch-kabelu 1:1. 3. Volnou zdířku RS485 na posledním měniči každé sběrnice RS485 je nutno opatřit konektorem pro zakončení sítě, který je přiložen k jednotce Sunalyzer. Schüco měnič RJ45 (RS485) Zdvojená zdířka Schüco Sunalyzer Web RJ45 (RS485) Zdvojená zdířka Připojení dalších měničů nebo zakončení sběrnice odporem na posledním Schüco měniči je třeba provést mezi PIN (120 Ω) Alternativně další měniče Schüco komunikační kabel PIN 6 - Signál B PIN 3 - Signál A PIN 6 - Signál B PIN 3 - Signál A 4. Na SGI je třeba nastavit příslušný Port jednotky Sunalyzer Web PR a spustit vyhledávání, měniče přitom musí být v provozu (indikace na displeji) 31.. Nalezené měniče jsou zobrazovány v prů 15.běhu vyhledávání

25 3.2.2 Centrální měnič SGI 1. U každého měniče je nutno nastavit příslušnou identifikaci (ID) 31.. Na každém portu jednotky Sunalyzer se toto ID smí vyskytovat pouze jednou. Proto lze pro Port jednotky Sunalyzer připojit max. 32 měničů Jednotku Sunalyzer a měniče je třeba vzájemně propojit. To je realizováno přes rozhraní RS485 ve svorkovnici měniče a zdířku RJ45 jednotky Sunalyzer. To objasňuje následující schéma. Schüco měnič SGI 30k, SGI 33k RS485 Schüco Sunalyzer Web RJ45 (RS485) Zdvojená zdířka Připojení dalších měničů nebo zakončení sběrnice odporem na posledním Schüco měniči je třeba provést mezi svorky A + B (120 Ω). Alternativně další měniče Schüco komunikační kabel Svorka B - Signál B Svorka A - Signál A PIN 6 - Signál B PIN 3 - Signál A 3. Na jednotce Sunalyzer se používá PIN 3 a 6 zdířky RJ Je třeba dbát na to, aby poslední měnič sběrnice RS485 byl opatřen ukončovacím odporem. Tento ukončovací odpor je ve stavu vyexpedování nasazen do svorkovnice měniče. Všechny ostatní odpory je třeba odstranit. 5. Na SGI je třeba nastavit příslušný Port jednotky Sunalyzer Web a spustit vyhledávání, měniče přitom musí být v provozu (indikace na displeji) 31.. Tři výkonnostní jednotky měniče budou aktivovány jednotlivě a nalezené přístroje budou zobrazeny již v prů 15.běhu vyhledávání

26 5.2.3 Měnič SMA 1. Každý měnič je třeba opatřit příslušným RS485 Piggy Back. 2. Propojení měničů 15. navzájem a se zapisovačem dat musí být provedeno podle následujícího schématu. Na každý Port jednotky Sunalyzer lze připojit max. 50 měničů 15.. Na jednotce Sunalyzer se používá PIN 1, 3 a 6 zdířky RJ45. Měniče SMA Rozhraní RS485 Piggy back Schüco Sunalyzer Web RJ45 (RS485) Zdvojená zdířka Připojení dalších měničů nebo zakončení sběrnice na posledním měniči. Alternativně další měniče Schüco komunikační kabel Svorka 5 - Zemnění Svorka 7 - Data - Svorka 2 - Data + PIN 1 - Zemnění (GND) PIN 3 - Signál B PIN 6 - Signál A 3. Na posledním měniči každého Portu RS485 je třeba vytvořit zakončení sítě (dle návodu k obsluze příslušného měniče) Příslušný Port na jednotce Sunalyzer je třeba nastavit na SMA a spustit vyhledávání. Měniče musí být v provozu. Při vyhledávání je nejprve zobrazen počet nalezených měničů 15. a ve druhém kroku je jednotlivě vypsán každý přístroj

27 3.2.4 Centrální měnič IPE 1. U každého měniče je nutno nastavit příslušnou identifikaci (ID) 31.. Na každém portu zapisovače dat se toto ID smí vyskytovat pouze jednou. Proto lze pro Port jednotky Sunalyzer připojit max. 30 měničů Jednotku Sunalyzer a měniče je třeba vzájemně propojit. To je realizováno přes příslušnou svorkovnici v měniči a zdířku RJ45 jednotky Sunalyzer. Centrální měnič IPE Schüco Sunalyzer Web RJ45 (RS485) Zdvojená zdířka Přepínač S1 aktivuje interní ukončovací odpor. V továrním nastavení je přepínač v poloze OFF (VYP). Přepínač se nachází pod pravým krytem. Alternativně další měniče Schüco komunikační kabel PIN 1 Signál A PIN 2 Signál A k následujícímu měniči PIN 3 Signál B PIN 4 Signál B k následujícímu měniči PIN 6 - Signál B PIN 3 - Signál A 3. Na posledním měniči každé sběrnice RS 485 je třeba přepínačem S1 aktivovat zakončení sítě. 4. Příslušný Port na jednotce Sunalyzer je třeba nastavit na IPE 27. a spustit vyhledávání. Měniče musí být v provozu. Během vyhledávání jsou zobrazovány nalezené měniče

28 3.2.5 Měnič IPE04 1. U každého měniče je nutno nastavit USS adresu, přenosovou rychlost a příslušný protokol. Na každém portu jednotky Sunalyzer se tato adresa smí vyskytovat pouze jednou. Proto lze pro Port jednotky Sunalyzer připojit max. 31 měničů 15.. Přenosová rychlost musí činit 9600, 19200, nebo Baud. Čím vyšší je zvolená přenosová rychlost, tím kratší je max. délka kabelu sběrnice RS485. Protokol je třeba nastavit na hodnotu 1. Standardní heslo pro změnu nastavení je: Pro potvrzení nastavení je třeba restartovat měnič. To znamená, že měnič je nutno na DC-straně na cca. 1 minutu odpojit. 2. Jednotku Sunalyzer a měniče je třeba vzájemně propojit. To je realizováno přes spojovací konektor RS485 (konektorový spoj M12) 31. měniče a zdířku RJ45 jednotky Sunalyzer. Schüco měnič IPE04 RS485 Schüco Sunalyzer Web RJ45 (RS485) Zdvojená zdířka Připojení dalších měničů nebo zakončení sběrnice na posledním Schüco měniči pomocí ukončovacího konektoru. Alternativně další měniče Schüco komunikační kabel Svorka 2 - Signál B Svorka 3 - Signál A PIN 6 - Signál B PIN 3 - Signál A Na jednotce Sunalyzer se používá PIN 3 a 6 zdířky RJ45. Na měniči pak PIN 2 a 3 konektorového spoje M Volnou zdířku RS485 na posledním měniči sběrnice RS485 je třeba opatřit konektorem pro zakončení sítě Na IPE je třeba nastavit příslušný Port jednotky Sunalyzer Web PR a spustit vyhledávání, měniče přitom musí být v provozu (indikace na displeji) 31.. Nalezené přístroje jsou zobrazovány již v prů 15.běhu vyhledávání

29 3.2.6 Měnič IPE05 1. U každého měniče je nutno pomocí displeje nebo webového prostředí nastavit identifikaci RS485. Na každém portu jednotky Sunalyzer se tato adresa smí vyskytovat pouze jednou. Standardní heslo měniče je: ******** (8krát *) Jednotku Sunalyzer a měniče je třeba vzájemně propojit. To je realizováno přes svorkovnici měniče a zdířku RJ45 jednotky Sunalyzer. Schüco měnič IPE05 RS485 Schüco Sunalyzer Web RJ45 (RS485) Zdvojená zdířka + Připojení dalších měničů nebo zakončení sběrnice na posledním Schüco měniči. Alternativně další měniče Schüco komunikační kabel RS485 + RS485 - PIN 6 - Signál B PIN 3 - Signál A Na jednotce Sunalyzer se používá PIN 3 a 6 zdířky RJ Na posledním měniči je třeba zakončit sběrnici RS Příslušný Port na jednotce Sunalyzer Web PR je třeba nastavit na IPE a spustit vyhledávání. Měniče přitom musí být v provozu (indikace provozu na displeji) 31.. Nalezené přístroje jsou zobrazovány již v prů 15.běhu vyhledávání

30 Přístroj Funkce PIN PIN Funkce Přípojka Alarm Zemnění 1 2 Zemnění Přijímač řídících impulsů 15. Čítač impulsů 15. Načítací vstup 3 4 DI 1 Zemnění 5 6 DI 2 Senzor Napájecí napětí 7 8 DI 3 Zemnění 9 10 DI 4 RS485 Port 2 RS485 A Vstup Alarm Velkoplošný displej RS485 B Momentálně bez funkce RS485 A RS485 B Rozpojovací kontakt RS485 Port 1 RS485 A Spojovací kontakt RS485 B Vstup Relé Proudová smyčka Proudová smyčka

31 UPOZORNĚNÍ Tuto svorkovnici lze použít také pro připojení měničů Připojení Připojení jednotky Sunalyzer Sensor (alternativa) Sunalyzer Sensor ( ) 31. se připojuje ke svorkovnici jednotky Sunalyzer Web. Připojení se provádí čtyřpólově na svorky 9, 7, 11 a 13 svorkovnice jednotky Sunalyzer Web Připojení impulsového elektroměru (alternativa) Sunalyzer Web disponuje vstupem pro připojení impulsového elektroměru s výstupem S0. Připojení se provádí dvoupólově na svorky 3 a 5 svorkovnice jednotky Sunalyzer Web. Přitom je nutno dbát na správnou polaritu. Hodnota zaznamenaná impulsovým elektroměrem je ukládána jako vlastní kanál zapisovače dat Připojení velkoplošného displeje (alternativa) Sunalyzer Web disponuje možností ovládání pomocí velkoplošného displeje Rico. Tento velkoplošný displej je třeba připojit na svorky 15 a 17 svorkovnice jednotky Sunalyzer Web. Ovládání probíhá přes rozhraní RS485. Velkoplošný displej k tomu musí být adekvátně nakonfigurován. Nakonfigurovat zapisovač dat k tomuto účelu není nutné Připojení přijímače řídících impulsů (alternativa) Zapisovač dat disponuje možností omezení činného výkonu připojených měničů 15. (pokud to tyto umožňují) 31.. Za tímto účelem zapisovač dat disponuje dvěma možnostmi připojení přijímače řídících impulsů 15.. První možností jsou čtyři digitální vstupy a druhou pak jeden proudový vstup 4-20 ma. K tomu je třeba přijímač řídících impulsů 15. spojit s jednotkou Sunalyzer Web PR

32 Připojení čtyř relé přijímače řídících impulsů 15. se provádí následujícím způ 15.sobem. Společné napájení těchto čtyř relé přes svorku 2 zapisovače dat. Připojení výstupů 15. čtyř relé na svorky 4 (DI 1) 31., 6 (DI 2) 31., 8 (DI 3) 31. a 10 (DI 4) 31. svorkovnice zapisovače dat. Následující schéma znázorňuje příklad zapojení. Pro použití proudového rozhraní je třeba zapisovač dat spojit s příslušným proudovým rozhraním. To se provádí přes svorky 23 a 24 zapisovače dat. Přitom je nutno dbát na správnou polaritu. Konfiguraci vstupů 15. lze nastavit prostřednictvím webového prostředí Vstup alarmu (alternativa) Zapisovač dat disponuje vstupem pro vytvoření poplašné smyčky. Za tímto účelem je třeba na svorkovnici použít svorky 1 a 12. Zapisovač dat registruje každou změnu na těchto vstupech a ukládá ji jako událost. Není nutno provádět žádnou konfiguraci tohoto poplachového vstupu Připojení Sunalyzer Field IO Sunalyzer Field IO pro řízení spotřebičů 15. za účelem optimalizace vlastní spotřeby se zapojuje do svorkovnice zapisovače dat. Jednotlivé žíly napájecího kabelu jednotky Field IO se zapojují na svorky 7 a 9 jednotky Sunalyzer Web PR. Přes

33 zapisovač dat lze napájet pouze jednu jednotku Field IO. Datový kabel se zapojuje na svorky 11 a 13 (Port 2) 31. nebo 19 a 21 (Port 1) Připojení I-GAK I-GAK se k zapisovači dat nepřipojuje přímo, nýbrž přes lokální síť 39.. To lze např. realizovat připojením zapisovače dat a I-GAK ke společnému Routeru. IP-adresy I-GAK a zapisovače dat přitom musí být ve stejném rozsahu adresy. To objasňuje následující příklad. Zapisovač dat: ; I-GAK: Maska podsítě přitom musí být shodná u všech připojených přístrojů Připojení MUC Ve spojení s MUC (Multi Utility Communication) 31. lze zaznamenávat hodnoty výnosu a výkonu na přípojce do sítě. Tyto hodnoty lze mimo jiné využít k řízení vlastní spotřeby. K tomuto účelu musí být MUC spojen se zapisovačem dat a toto spojení se realizuje nepřímo přes lokální síť 39.. Zapisovač dat a MUC tak lze např. připojit ke společnému Routeru. IP-adresy MUC a zapisovače dat přitom musí být ve stejném rozmezí adresy. To objasňuje následující příklad. Zapisovač dat: ; MUC: Maska podsítě přitom musí být shodná u všech připojených přístrojů 15.. Lze přidělit také dynamické adresy Připojení k telefonní lince (analogovým modemem) Sunalyzer Web PR Analog ( ) 31. je vybaven interním analogovým modemem. Pro připojení přes tento modem je třeba příslušnou zdířku jednotky Sunalyzer spojit pomocí přiloženého kabelu s telefonní přípojkou. Je třeba zkontrolovat, aby telefonní přípojka byla vhodná pro připojení modemu. Při paralelním použití telefonní stanice musí být přípojka nakonfigurována tak, aby bylo možno připojit modem. V závislosti na telefonním systému je to např. nastavení Kombiport. Dále je třeba zjistit, zda provozovatel telefonní sítě podporuje připojení analogového modemu. To například nelze především u tzv. přípojek VoIP

34 Příprava GSM-modemu (pouze u typů s GSM-modemem) Sunalyzer Web PR GSM ( ) 31. je vybaven interním GSM-modemem. Pro provoz je třeba na levé straně přístroje vložit SIM-kartu a připojit k jednotce Sunalyzer anténu (viz kap. 3.1) 31., následně je nutno jednotku umístit na vhodném místě se silným příjmovým signálem. To znamená, že anténa se nesmí nacházet ve spínacích skříních a zboku musí mít určitou vzdálenost od kovových dílů 15.. POZOR SIM-kartu nasazujte a vyjímejte pouze ve vypnutém stavu. UPOZORNĚNÍ SIM-karta musí být odblokována pro přenos dat. Doporučujeme použít SIM kartu s tarifem M2M. SIM kartu vkládejte pouze ve vyobrazené poloze. Pro vyjmutí SIM-karty stiskněte knoflík propisovací tužkou nebo podobným nástrojem. SIM-kartu lze vložit pouze do přístrojů 15. s integrovaným modemem ( )

35 Elektrické zapojení K připojení do elektrické sítě použijte napájecí zdroj (24 VDC) 31., který je součástí dodávky, nebo adekvátní zdroj elektrického napětí VDC. Příkon zapisovače dat je menší než 3 Watty. POZOR Připojení do elektrické sítě je třeba provést až po instalaci hardwaru a připojení všech potřebných kabelů 15.. Zapisovač dat by měl být nepřetržitě napájen elektrickým napětím, neboť 39. v noci provádí výpočty Spojení s PC E7.xistují tři možnosti připojení zapisovače dat k počítači: Přímé spojení pomocí kabelu Crosslink: Kabel Crosslink je součástí standardní dodávky zapisovače dat. Pro přenos dat mezi zapisovačem dat a PC musí být zapojen do příslušných zdířek, které jsou určené k připojení do lokální sítě. Pro tento způ 15.sob spojení musí být na počítači adekvátně nastaveny parametry sítě. Viz kap Zapojení do lokální sítě Zapisovač dat lze pomocí své síť 39.ové přípojky zapojit do lokální sítě. Zde je výhodnější ponechat na zapisovači dat pevnou adresu IP. Tu je třeba zadat v zapisovači dat, viz kap a kap UPOZORNĚNÍ Ohledně parametrů 15. pro nastavení sítě se spojte se svým správcem sítě, od kterého obdržíte IP-adresu pro Váš zapisovač dat

36 UPOZORNĚNÍ Aby bylo možno využívat všech funkcí zapisovače dat, musí síť 39. splňovat následující požadavky. Pro přenos dat na webový portál musí být pro zapisovač dat vytvořeno aktivní spojení s FTP-serverem. Za tímto účelem je třeba uvolnit Porty 20, 21 a rozsah Pro odesílání ů 15. musí být u zapisovače dat provedeno nastavení odchozího serveru SMTP (Port 25) 31.. Stahování aktualizací probíhá přes http (Port 80) 31.. Spojení přes modem Pro spojení s modemem musí být jak počítač, tak i zapisovač dat vybaveny svým modemem. K tomuto účelu je k dostání Sunalyzer s integrovaným analogovým nebo GSM modemem. Modem na straně počítače musí být před použitím řádně nainstalován a provozuschopný (viz návod k obsluze výrobce modemu) 31.. Na počítači je kromě toho nutno vytvořit tzv. spojení pro dálkový přenos dat. (viz ) 31. UPOZORNĚNÍ Při provozu zapisovače dat/pc přes pobočkovou ústřednu je nutno modem resp. telefonní zařízení adekvátně nakonfigurovat Kontrola instalace Po úspěšné instalaci zapisovače dat (viz kap. 3) 31. je nutno provést její kontrolu. K tomu je třeba vytvořit spojení se zapisovačem dat. UPOZORNĚNÍ Komplexní kontrolu konfigurace lze provést pouze u činného měniče, tedy za dostatečného slunečního záření

37 4 Uvedení do provozu Po propojení zapisovače dat s počítačem lze navázat spojení. UPOZORNĚNÍ Z dů 15.vodu prů 15.běžného zdokonalování softwaru zapisovače dat doporučujeme již během prvního uvedení do provozu zkontrolovat a nainstalovat jeho případnou aktualizaci. 4.1 Připojení k zapisovači dat Připojení k zapisovači dat mů 15.že být přímé, přes lokální síť 39. nebo přes modem Přímé spojení pomocí kabelu Crosslink Přímé spojení je realizováno pomocí přiloženého kabelu Crosslink. K připojení se používají síť 39.ové přípojky zapisovače dat a počítače. Síť 39.ové rozhraní počítače je třeba nastavit na pevnou IP adresu. To samé platí také pro Sunalyzer Web PR. V zapisovači dat je v továrním nastavení zadána adresa IP a maska podsítě U počítače s Windows XP postupujte následně: Klikněte na Start -> Nastavení -> Síť 39.ová připojení -> LAN nebo internet (pravé tlačítko myši -> Vlastnosti)

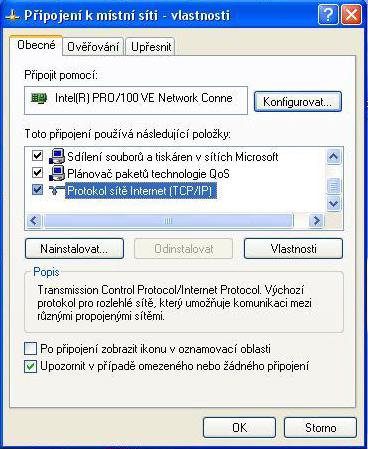

38 Zde označte položku Protokol sítě internet TCP/IP -> klikněte na Vlastnosti Zatrhněte možnost Použít následující adresu IP. Má-li zapisovač dat stále nastavenu standardní konfiguraci, je třeba na počítači zadat následující hodnoty. Adresa IP: Maska podsítě: Nemá-li zapisovač dat nastavenu standardní konfiguraci, musí být poslední hodnota počítačové adresy IP změněna

39 Klikněte na OK V následujícím okně taktéž Připojení přes lokální síť Pokud má být zapisovač dat připojen přes lokální síť 39., musí být do této sítě zapojeny i počítač a Sunalyzer. Přitom je výhodnější zadat zapisovači dat pevnou IP adresu. Postup při jejím zadávání naleznete v kapitole a Následně lze zadáním této IP adresy do adresního řádku webového prohlížeče ve Vašem PC načíst webové prostředí zapisovače dat

40 4.1.3 Spojení přes modem V případě spojení přes modem musí použitý PC a zapisovač dat disponovat kompatibilním modemem. Pro navázání spojení je třeba na příslušném PC vytvořit tzv. datové spojení. Máte-li na Vašem počítači nainstalován operační systém Windows XP, postupujte následně. Klikněte na Start -> Nastavení -> Síť 39.ová připojení -> Vytvořit nové připojení Zde vyberte možnost Připojit k Internetu Zvolte Nastavit připojení ručně

41 Zde vyberte možnost Připojit použitím modemu Zadejte libovolný název spojení se zapisovačem dat

42 Zadejte telefonní číslo jednotky Sunalyzer Web. Pozor na případně povinnou 0 pro navolení linky modemu Vašeho počítače. Zde zadejte příslušná data pro vytvoření spojení. Tato data jsou zadávána ve webovém prostředí zapisovače dat, na stránce Modem. Standardně jsou v zapisovači dat uloženy následující hodnoty: Uživatelské jméno: username Heslo: password

43 Zde je třeba zadat vstupní hodnoty, které byly definovány během vytváření. Kliknutím na Vytočit vytvoříte spojení s jednotkou Sunalyzer Web. Po navázání spojení je třeba otevřít webový prohlížeč Vašeho počítače. Do adresního řádku pak zadejte následující IP adresu Poté dojde k načtení webového prostředí zapisovače dat

44 5 Ovládání Jednotka Sunalyzer Web PR nabízí dvě možnosti ovládání. 1. Prostřednictvím dotykového displeje 2. Prostřednictvím webového prostředí Rozsah funkcí těchto dvou možností se v určitých hlediscích liší. Oba způ 15.soby však nabízí základní funkce. Podrobný popis naleznete v kompletní referenční příručce. 5.1 Dotykový displej POZOR Dotykový displej nesmí být ovládán zahrocenými předměty, jako např. šroubováky apod.. Dotykový displej zapisovače dat je vybaven základními prvky k obsluze přístroje. Tyto ovládací prvky jsou rozděleny do dvou skupin Průvodce instalací Prů 15.vodce instalací se na displeji zobrazí při prvním zapojení zapisovače dat do elektrické sítě. Postupně Vám nabídne nejdů 15.ležitější funkce pro konfiguraci zapisovače dat. Prů 15.vodce instalací obsahuje následující stránky 1. Jazyková varianta 2. Datum 3. Reálný čas 4. Vyhledání přístrojů 15. Všechny ostatní nastavení lze provést prostřednictvím menu

45 5.1.2 Struktura menu Jednotlivé stránky lze otevřít pomocí menu, jehož hlavní položky jsou trvale zobrazovány na displeji. Hlavní menu má následující strukturu. Vyhodnocení - Přehled - Výkon - Výnos - Události Setup - Nalezené přístroje - Vyhledávání přístrojů15. - Impulsní vstup - Odhlášení Možnosti - Čas a datum - Jazyková varianta - Lokální síť39. - Přístroj

46 5.1.3 Setup Klikněte na tlačítko Setup. Pokud nejste přihlášeni, budete vyzváni k zadání hesla. Jeho zadání je prováděno tlačítky +-1 a šipkami. Standardní heslo je: 0000 Heslo lze změnit prostřednictvím webového prostředí Čas a datum Kliknutím na příslušné tlačítko lze upravit datum či reálný čas Reálný čas Nastavit lze separátně hodiny a minuty. Pomocí tlačítek se šipkou vlevo a vpravo lze přepínat mezi hodinami a minutami. Zvolena položka je zvýrazněna. Pomocí tlačítek +1, +10, -1 a -10 změníte na zvýrazněném místě příslušnou hodnotu. Kliknutím na tlačítko Uložit potvrdíte a uložíte nastavení

47 5.1.6 Datum Zde lze separátně nastavit den, měsíc a rok. Pomocí tlačítek se šipkou vlevo a vpravo lze přepínat mezi dnem, měsícem a rokem. Zvolena položka je zvýrazněna. Pomocí tlačítek +1, +10, -1 a -10 změníte na zvýrazněném místě příslušnou hodnotu. Kliknutím na tlačítko Uložit potvrdíte a uložíte nastavení Jazyková varianta Kliknutím na příslušné tlačítko zvolíte komunikační jazyk

48 5.1.8 Nalezené přístroje Zde jsou zobrazeny všechny přístroje detekované zapisovačem dat Vyhledávání přístrojů Na každém portu měniče lze odděleně provést výběr připojené značky měničů 15.. Objeví se aktuální nastavení. Kliknutím na Změnit mů 15.žete změnit značku připojených měničů 15.. Je-li navolena použitá značka, lze kliknutím na tlačítko Spustit vyhledávání zahájit vyhledávání jednotlivých přístrojů 15.. Kromě toho lze zvolit, zda mají být detekovány také připojovací skříně I-GAK. Paralelně s měniči dochází také k vyhledávání připojených jednotek Sunalyzer Sensor. Za tímto účelem je nutno Port 2 nastavit na SGI. Vyhledání a znázornění informací o připojených měničích mů 15.že určitou dobu trvat, a to v závislosti na značce a počtu připojených měničů

49 Kliknutím na příslušnou značku měniče dojde k uložení zvoleného nastavení pro příslušný port a objeví se předchozí obrazovka. Během vyhledávání jsou zobrazovány již nalezené měniče, skříně I-GAK a jednotky Sunalyzer Sensor Impulsní vstup Aby zapisovačem dat byly zaznamenávány správné hodnoty, je třeba zadat četnost impulsů 15. připojeného elektroměru. Zadat lze rozsah 1 až 9999 Imp./kWh. Standardní hodnotou je 1000 Imp./ kwh. Tlačítkem Změnit lze aktivovat či deaktivovat impulsní vstup. Nastavení probíhá v numerickém sledu. Šipkovými tlačítky lze přepínat mezi jednotlivými číslicemi a tlačítky +-1 lze měnit jejich hodnotu. Nastavení se ukládá kliknutím na tlačítko Uložit

50 Zapojení do sítě Pokud má být zapisovač dat začleněn do sítě, je třeba se správcem sítě upřesnit příslušná nastavení. Zde se nastavují parametry sítě. Nastavit lze adresu IP a masku podsítě. Pokud není vytvořeno zapojení do sítě, objeví se následující hlášení. Pokud existuje zapojení do sítě, jsou zobrazeny aktuální parametry nastavení. Úpravu nastavení parametrů 15. zapojení zapisovače dat do sítě lze aktivovat kliknutím na tlačítko Zapojit do sítě. Při volbě možnosti Dynamicky je konfigurace zapojení do sítě na tomto místě ukončena. Zapisovači dat je adresa sítě přidělována automaticky. Při volbě Staticky lze adresu IP zadat manuálně

51 Zde lze separátně měnit čtyři části adresy IP. Pomocí tlačítek se šipkou vlevo a vpravo lze přepínat mezi jednotlivými částmi adresy. Zvolená část je zvýrazněna. Pomocí tlačítek +1, +10, +100, -1, -10 a -100 změníte na zvýrazněném místě příslušnou hodnotu. Kliknutím na tlačítko Uložit potvrdíte a uložíte nastavení a přejdete na následující stranu. Zde lze separátně měnit čtyři části masky podsítě. Pomocí tlačítek se šipkou vlevo a vpravo lze přepínat mezi jednotlivými částmi masky. Zvolená část je zvýrazněna. Pomocí tlačítek +1, +10, +100, -1, -10 a -100 změníte na zvýrazněném místě příslušnou hodnotu. Kliknutím na tlačítko Uložit potvrdíte a uložíte nastavení. A zobrazí se následující strana

52 Zde lze separátně měnit čtyři části adresy Gateway. Pomocí tlačítek se šipkou vlevo a vpravo lze přepínat mezi jednotlivými částmi masky. Zvolená část je zvýrazněna. Pomocí tlačítek +1, +10, +100, -1, -10 a -100 změníte na zvýrazněném místě příslušnou hodnotu. Kliknutím na tlačítko Uložit potvrdíte a uložíte nastavení a konfigurace zapojení do sítě je tím ukončena

53 Přístroj Zde je zobrazováno aktuální zaplnění paměti a verze softwaru Sunalyzer Web PR. Z aktualizačního serveru lze navíc stáhnout aktualizaci, je-li s tímto serverem vytvořeno příslušné síť 39.ové spojení. Prostřednictvím funkce Tovární nastavení budou veškerá Vaše nastavení vrácena do pů 15.vodního stavu nastavení z výroby, přitom nedochází ke smazání žádných uložených dat Přehled Na této straně je zobrazován aktuální stav fotovoltaického systému

54 Výkon Vyhodnocování výkonu měniče probíhá na této stránce. Mezi jednotlivými měniči lze přepínat pomocí vrchních tlačítek se šipkami. Mezi požadovanými dny lze přepínat pomocí spodních tlačítek se šipkami. Kliknutím na křivku jsou pod diagramem zobrazena data příslušného bodu křivky Výnos Mezi jednotlivými měniči lze přepínat pomocí vrchních tlačítek se šipkami. Mezi požadovanými měsíci lze přepínat pomocí spodních tlačítek se šipkami. Kliknutím na příslušný sloupec jsou pod diagramem zobrazena data tohoto sloupce Události Zde jsou zobrazovány nashromážděné události systému. Kliknutím na příslušnou událost se zobrazí celý text. Opětovným kliknutím se vrátíte zpět do seznamu. Pomocí tlačítek se šipkami mů 15.žete tímto seznamem listovat

55 5.2 Webové prostředí Aby bylo možno otevřít webové prostředí zapisovače dat, musí být počítač a zapisovač dat spojeny pomocí kabelu Cross-Link, lokální sítě nebo modemu. Aktuální adresu IP zapisovače dat lze zobrazit pomocí položky Lokální síť 39. na dotykovém displeji. V továrním nastavení má zapisovač dat adresu IP U spojení prostřednictvím modemů 15. je třeba pro otevření webového prostředí zapisovače dat do adresního řádku prohlížeče zadat následující adresu IP: Tuto adresu IP nelze změnit Struktura menu Jednotlivé stránky webového prostředí lze otvírat prostřednictvím položek menu v levé části stránky. Ty mají následující strukturu. Přehled Vyhodnocení Ke stažení Setup Návod k obsluze Výkon Výnos Online hodnoty Přehled I-GAK Události Řízení vlastní spotřeby Vyhledávání přístrojů15. Konfigurace kanálu Kontrola výnosu Omezení výkonu Nastavení Zasílání výstrah Lokální síť39. Modem Webový portál Správa aktualizací

56 5.2.2 Přehled Na úvodní straně jsou zobrazovány základní informace systému. Těmi jsou: aktuální výkon, dosavadní denní výnos, dosavadní celkový výkon a diagram, který zobrazuje denní prů 15.běh výkonu jednotlivých měničů

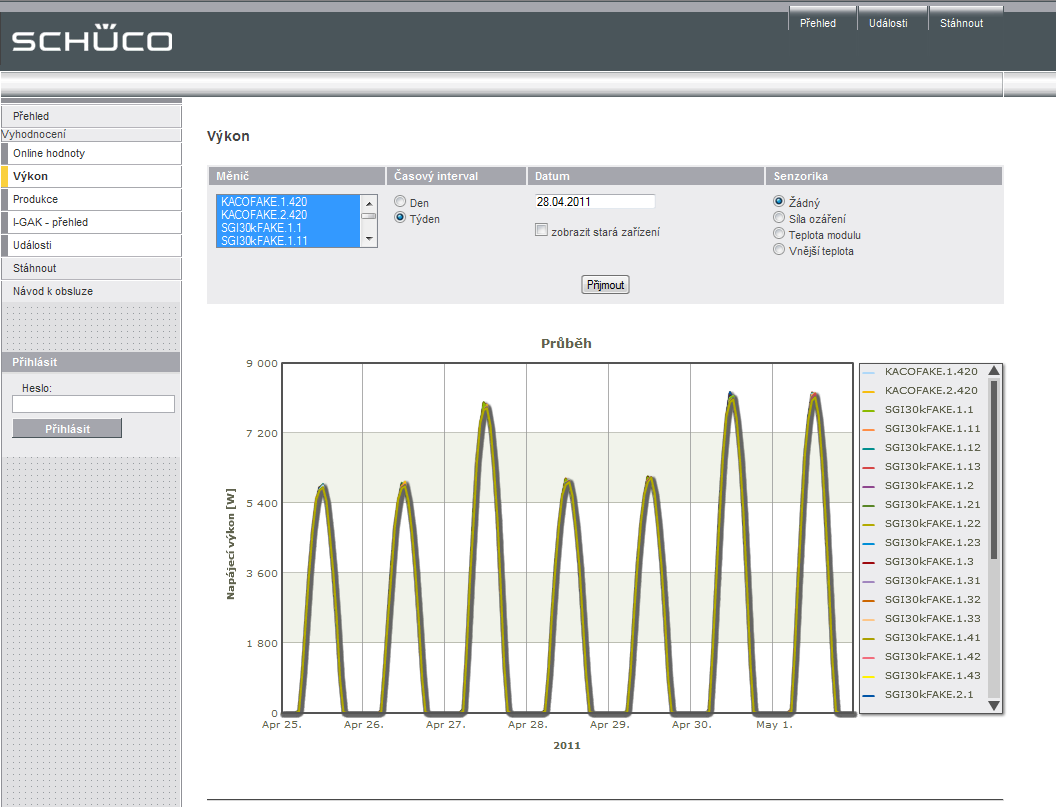

57 5.2.3 Výkon Zde je zobrazováno vyhodnocování výkonu měničů 15.. Zde je třeba ze seznamu vybrat požadovaný měnič, určit časové rozmezí a zvolit datum určeného časového rozmezí. Zobrazení je aktualizováno kliknutím na příslušné tlačítko. Pokud jsou k dispozici, lze zobrazit také hodnoty senzorů 15.. Kliknutím na pravé tlačítko myši zobrazíte nabídku rů 15.zných možností k diagramu

58 5.2.4 Výnos Stránka Vyhodnocování výnosu nabízí principielně stejné funkce jako stránka Vyhodnocování výkonu. Měnič je opět vybírán ze seznamu. Navolit lze kromě toho časové rozmezí a datum. Aktualizaci provedete kliknutím na příslušné tlačítko

59 5.2.5 Aktuální hodnoty Na této straně jsou zobrazovány aktuální hodnoty připojených měničů 15. a skříní I-GAK

60 5.2.6 Přehled I-GAK Na této stránce je znázorněn přehled jednotlivých proudů 15. připojených I-GAK. Pro každou I-GAK je znázorněn vlastní diagram. Pro kanál je zobrazena vždy aktuální a maximální hodnota

61 5.2.7 Události Zde jsou zobrazovány doposavad v systému vyskytlé události. Prostřednictvím rozbalovacího seznamu na pravé straně lze definovat počet zobrazovaných událostí. Události jsou seřazeny chronologicky. Nejnovější událost je na prvním místě

62 5.2.8 Ke stažení Tato stránka umožňuje stažení dat uložených v zapisovači dat za účelem jejich externího vyhodnocení. Data lze stáhnout ve formátu *.csv. Prostřednictvím pěti tlačítek se symbolem rádia lze definovat obsah stahovaného souboru. Časové rozmezí definujete zadáním data a časového údaje do čtyř zadávacích polí. Následující tabulka obsahuje popis pěti variant stahovaného souboru

63 Nezpracovaná data Denní souhrny Týdenní souhrny Měsíční souhrny Roční souhrny K dispozici budou všechna zaznamenaná data. K dispozici budou denní výnosy jednotlivých měničů 15. z předchozích dnů 15.. K dispozici budou týdenní výnosy jednotlivých měničů 15. z předchozích týdnů 15.. K dispozici budou měsíční výnosy jednotlivých měničů 15. z předchozích měsíců 15.. K dispozici budou roční výnosy jednotlivých měničů 15. z předchozích let Setup Aby bylo možno otevřít stránku Setup, je třeba se přihlásit. K tomu je nutno zadat heslo. Standardní heslo je: 0000 Toto heslo lze změnit na stránce Nastavení Řízení vlastní spotřeby Pro použití řízení vlastní spotřeby je nutno ho nejprve nakonfigurovat. To probíhá v pěti krocích pomocí jednotlivých relé. 1. Výběr, jaká výkonnostní hodnota má být použita pro srovnání. 2. Zadání výkonu, od kterého má relé sepnout

64 3. Zadání výkonu, při jehož překročení dojde k rozpojení relé. 4. Zadání prodlevy sepnutí. Zadaná doba udává, jak dlouho má být mezní hodnota aktivace překročena, než doje k sepnutí relé. 5. Zadání minimální doby sepnutí. Tato hodnota udává minimální dobu, po kterou má zů 15.stat relé sepnuto. Toto relé zů 15.stane po tuto minimální dobu sepnuté, i když mezitím došlo k poklesu pod vypínací mez

65 Vyhledávání přístrojů Než bude možno spustit vyhledávání, je třeba definovat, jaká značka měničů 15. je připojena k jakému rozhraní. K tomu jsou k dispozici dva rozbalovací seznamy. Výběr následně potvrdíte příslušným tlačítkem. Kromě toho je nutno definovat, zda mají být detekovány také připojovací skříně I-GAK. vyhledávání připojených měničů 15. a dalších přístrojů 15. spustíte kliknutím na tlačítko Zahájit vyhledávání. Je-li připojen Sunalyzer senzor, je třeba Port 2 nastavit na SGI. Sunalyzer Field IO používá protokol ModBus. Postupně se vyplňující pruh znázorňuje prů 15.běh vyhledávání a současně je zobrazován seznam doposud nalezených přístrojů

66 Vyhledání a znázornění informací o připojených přístrojích mů 15.že určitou dobu trvat, a to v závislosti na počtu připojených přístrojů 15. a jejich typu Konfigurace kanálu Konfigurace kanálu slouží k definici, jaká data připojených přístrojů 15. mají být zaznamenávána. Kromě toho zde lze nakonfigurovat impulsový elektroměr, měnit interval zápisu dat a zadávat individuální název příslušných přístrojů 15.. Nastavení se provádí separátně u jednotlivých přístrojů 15.. U I-GAK je třeba navíc zadat jmenovitý proud jednotlivých kanálů 15. a přípustné odchylky. Kromě toho je nutno nastavit, jak dlouho musí odchylka trvat, než dojde k aktivaci události. Nepoužívané kanály je navíc nutno deaktivovat. Na základě těchto dat provádí zapisovač dat vyvažovací srovnávání proudů 15. jednotlivých solárních větví. Faktorem významnosti je zadaný proud. Přípustná odchylka se vztahuje k prů 15.měrné hodnotě všech proudů 15.. Aby se předešlo zbytečným hlášením, měla by být zprvu zadána vyšší hodnota pro přípustnou odchylku a vyšší hodnota prodlevy

67 Kromě toho lze na této straně zadat počáteční hodnotu pro počítání výnosů 15.. Tato hodnota bude přičtena k celkovému výnosu měniče. Suma pak bude vizualizovaná na dotykovém displeji, přes webové prostředí nebo na přídavném velkoplošném displeji. K aktualizaci hodnoty pak dojde až po následujícím zalogování. K vynulování jednotlivých proudů 15. solárních větví dochází automaticky každou noc. Proto se mů 15.že stát, že se nejdříve objeví velké odchylky jednotlivých proudů

68 Kontrola výnosu Sunalyzer Web PR disponuje funkcí automatizované kontroly výnosu připojených měničů 15.. Během této kontroly jsou vzájemně porovnávány specifické výnosy jednotlivých měničů 15.. Aby to řádně fungovalo, je nejprve nutno zadat určité informace. Jedná se o výkon modulů 15. připojených k příslušným měničů 15.m a mezní hodnoty pro aktivaci poplachu. U každého měniče, který má být kontrolován, je třeba zadat připojený výkon modulů 15. a aktivovat kontrolu. Nastavení mezních hodnot pro kontrolu výnosu probíhá u všech měničů 15. současně. Tato kontrola výnosu probíhá denně v 18 hod

69 Omezování výkonu Zapisovač dat disponuje funkcí omezování efektivního výkonu připojených měničů 15., kterou lze nastavovat individuálně. Zapisovač má k dispozici dvě možnosti, jak mů 15.že získávat požadované hodnoty. Standardně je omezování výkonu deaktivováno a je naprogramováno běžné odstupňování 0, 30, 60 a 100 %. Během konfigurace je nejprve nutno zvolit, zda má zapisovač dat přijímat požadované hodnoty přes digitální vstupy nebo proudový vstup. U digitálních vstupů 15. lze nakonfigurovat až 16 stupňů 15.. Všechny nepoužívané stupně je možno deaktivovat. U omezení výkonu přes proudovou hodnotu lze zadat pouze obě hodnoty výkonu pro 4 a 20 ma. U všech ostatních proudových hodnot dochází k lineární interpolaci. Toto omezení výkonu mů 15.žete otestovat tím, že na vstupy zapisovače dat odešlete příslušný signál a zkontrolujte zda měnič adekvátně reaguje. Každá změna na vstupech zapisovače dat je zpracována a uložena jako příslušná událost zapisovače dat

70 Nastavení Zde lze změnit datum a čas, komunikační jazyk a heslo zapisovače dat. Pro změnu hesla je nejprve nutno zadat staré a poté dvakrát nové heslo. Toto heslo se musí skládat ze čtyř číslic. Heslo platí jak pro webové prostředí, tak i dotykový displej. Uložení nastavení provedete kliknutím na příslušné tlačítko

71 Výstrahy Na této straně lze provést nastavení funkce výstrah zapisovače dat. Zde je třeba zadat a následně potvrdit -adresu resp. číslo mobilního telefonu příjemce, kterému má být doporučena zpráva o typu závady/události. Funkce výstrahy per SMS je k dispozici pouze tehdy, disponuje-li zapisovač dat GSM modemem. Je-li zapisovač dat vybaven modemem, lze y zasílat prostřednictvím tohoto modemu nebo po síti. Příslušným tlačítkem lze také opět vymazat uložené příjemce

72 Zapojení do sítě Zde mů 15.žete měnit nebo prohlížet parametry připojení do sítě. Pokud má být zapisovač dat začleněn do sítě, je třeba se správcem sítě upřesnit příslušná nastavení. Při použití pevné adresy IP a v případě komunikace zapisovače dat s internetem, je třeba všech pět polí vyplnit podle místních podmínek

73 Modem Tato stránka slouží ke konfiguraci integrovaného modemu (alternativa) 31.. Obsah této stránky závisí na typu modemu. Mů 15.žete zde zadávat data potřebná pro spojení zapisovače dat s internetem, u varianty s GSM modemem pak PIN SIM-karty. U GSM modemu je navíc vizualizovaná intenzita signálu dle standardů 15. CSQ. Aby přenos dat spolehlivě fungoval, měla by být zobrazována minimálně hodnota cca. 15. Maximální hodnota činí 31. Je-li zobrazena nižší hodnota, je třeba změnit polohu antény. Kromě toho mů 15.žete otestovat funkčnost modemu. Navíc mů 15.žete upravovat jméno uživatele a heslo pro dálkový přenos dat. Standardně jsou uložena následující data: Kolonka Uživatel username ; kolonka Heslo: password

74 U analogového modemu je třeba zadat vytáčecí číslo a příslušná přístupová data Vašeho poskytovatele internetu. Zde jsou uvedeny zahraniční vzory: Poskytovatel Freenet Tele 2 Arcor Číslo Uživatelské jméno freenet TE7.LE7.2 arcor Heslo freenet TE7.LE7.2 internet Neručíme za správnost těchto údajů 15. Aktuální ceníky získáte od jednotlivých poskytovatelů 15.. U GSM-modemu je nutno zadat název serveru a příslušná uživatelská data podle Vaší SIM-karty. Data některých poskytovatelů 15. mů 15.žete vyčíst z následující tabulky: Poskytovatel T-Mobile Vodafone E 27.PLUS O2 O2 Server /APN internet.t-mobile web.vodafone.de internet.eplus.de surfo2 Uživatelské jméno t-mobile D2 eplus O2 Heslo tm D2 eplus O2 Neručíme za správnost těchto údajů 15.. UPOZORNĚNÍ Při provozu zapisovače dat přes pobočkovou ústřednu je nutno integrovaný modem resp. telefonní zařízení adekvátně nakonfigurovat

75 Webový portál Zde lze provést nastavení zapisovače dat potřebné pro přenos dat na webový portál. Je třeba zadat adresu u, ke které má být zapisovač dat na portálu přiřazen, interval přenosu dat a tento přenos aktivovat. Kromě toho lze definovat příslušný název. Zadání se ukládá kliknutím na tlačítko Uložit. Pokud budou data přenášena přes modem, je třeba aktivovat příslušnou možnost. Dále je možno zadat, od jakého časového momentu mají být během následujícího přenosu odeslána data na portál. Toto pole je pak aktualizováno po každém přenosu dat. Tím je také dáno, k jakému časovému okamžiku již byla data odeslána. K přenosu dat na webový portál dochází přes aktivní FTP-spojení. To využívá porty 20, 21 a rozsah Webový portál naleznete na adrese: Přihlaste se do něho prostřednictvím adresy uložené v zapisovači dat, resp. nejprve se zaregistrujte a poté otevřete stránku Registrace systému. Mů 15.že nějakou dobu trvat, než se zapisovač dat objeví na portálu

76 Správa aktualizací Na této stránce mů 15.žete zapisovač dat aktualizovat. K dispozici jsou tři možnosti. 1. Automatická aktualizace z webového serveru prostřednictvím sítě 2. Automatická aktualizace z webového serveru přes modem 3. Manuální aktualizace K možnosti č. 1) 31. Má-li Sunalyzer Web přes rozhraní lokální sítě připojení k internetu, mů 15.že si automaticky stahovat a instalovat aktualizace. Tento proces aktivujete kliknutím na příslušné tlačítko. K možnosti č. 2) 31. Je-li Sunalyzer Web vybaven modemem, mů 15.že zapisovač dat aktualizace stahovat a instalovat přes tento modem zapojený do sítě. Tento proces aktivujete kliknutím na příslušné tlačítko. K možnosti č. 3) 31. Pokud Sunalyzer Web nemá přímý přístup k internetu, lze aktualizaci nahrát manuálně. Tuto aktualizaci nejprve musíte stáhnout z webových stránek společnosti Schüco. Po spojení s jednotkou Sunalyzer lze aktualizační soubor nakopírovat do zapisovače dat. Instalaci aktualizačního souboru spustíte příslušným tlačítkem

77 6 Odstraňování problémů Problém Příčina Náprava Nelze nalézt měniče 1. Chybné nastavení měničů Chybná kabeláž 3. Měnič je nefunkční 1. Zkontrolujte nastavení rozhraní a adres měničů Zkontrolujte propojení zapisovače dat a měničů Vyhledávat lze pouze měniče, které jsou v provozu. GSM-modem neodesílá žádná data Analogový modem neodesílá žádná data 1. SIM-karta není odblokovaná pro přenos dat 2. GSM nemá signál Není zapojení do telefonní sítě 1. Nechte SIM-kartu odblokovat pro přenos dat. 2. Změňte polohu GSMantény. Zkontrolujte, zda má zapisovač dat k dispozici potřebnou telefonní linku. Zkontrolujte, zda telefonní systém a telefonní přípojka podporují analogový modem. Ke kontrole lze použít PC s modemem. VoIP-přípojka nepodporuje analogové modemy

78 Problém Příčina Náprava Data nejsou přenášena na webový portál (u vytvořeného síť 39.ového spojení) Chybně nastavené parametry sítě 2. Není uvolněn příslušný port 1. Zkontrolujte nastavení sítě 2. Zkontrolujte, zda jsou u Vašeho spojení povoleny porty pro aktivní spojení s ftp-serverem. Aktualizace přes dotykový displej se nezdařila Není vytvořeno zapojení do sítě Vytvořte odpovídající zapojení do sítě. Aktualizace přes dotykový displej je možná pouze u stávajícího zapojení do sítě

79 7 Technická data Schüco Sunalyzer Web PR Rozhraní 2x RS485 (měnič) 31. Port 1 & 2 Displej Datová paměť 39. Pouzdro Hmotnost Okolní vlhkost 1x RS485 (velkoplošný displej) 31. 1x RS485 (Port 1 nebo Port 2) digitální vstupy pro omezování výkonu 1 proudový vstup pro omezování výkonu 1 digitální vstup pro poplašnou smyčku 1x lokální síť 39. E 27.thernet 1x telefonní rozhraní (funkční pouze u varianty s analogovým modemem) 31. 1x GSM-anténa (u varianty s GSM-modemem) 31. 1x SIM-karta (u varianty s GSM-modemem) 31. Dotykový displej (320 x 240 Pixelů 15.) 31. Interní paměť 39. à 1 GByte kovové, krytí IP gramů 15. Interiér / montáž do rozvaděče Provozní teplota minimálně 0 až 50 C Rozměry Napájecí zdroj Software Čítač výnosu 190 x 150 x 35 mm (d x š x h) 31. externí napájecí zdroj do zásuvky: VAC, 50-60Hz, VDC, 1,0 A (příkon 3W) 31. Operační systém a software instalovaný na Sunalyzer Web PR Impulsní vstup: vhodný pro ovládání pomocí spínacího kontaktu a Open-Kollektor/ výstup Open-Drain (NPN, pozor na správnou polaritu)

80 8 Likvidace Likvidace odpadních produktů uživatelem v privátních domácnostech v Evropské Unii: Tento symbol na produktu nebo jeho balení udává, že tento produkt nesmí být likvidovat společně s běžným domovním odpadem. Tyto odpadní produkty musí být odevzdávány v určeném sběrném dvoře pro recyklaci elektrických a elektronických přístrojů 15.. Separací a recyklací těchto odpadních produktů 15. napomáháte k ochraně přírodních zdrojů 15.. Tato likvidace je kromě toho zdravotně a ekologicky nezávadná. Další informace o místech, kde mů 15.žete odevzdávat tyto odpadní produkty k recyklaci, získáte na nejbližším obecním úřadě nebo u prodejce, od kterého jste tento produkt zakoupili
