1 Přístroj pro monitoring FV systémů SUNNY WEBBOX s Bluetooth Wireless Technology Návod k instalaci SWebBox20-IA-cs-12 Verze 1.2 CZ

2

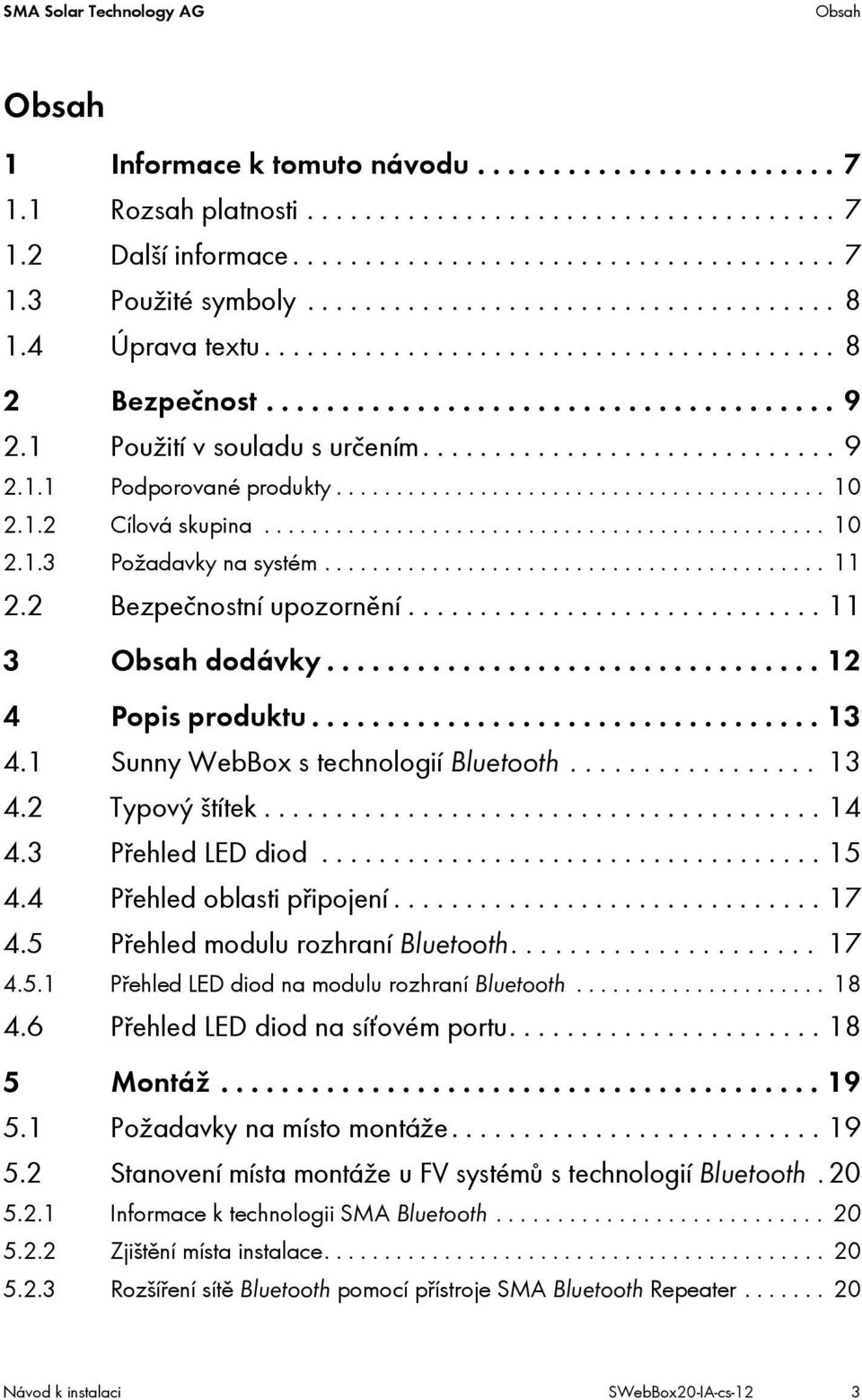

3 SMA Solar Technology AG Obsah Obsah 1 Informace k tomuto návodu Rozsah platnosti Další informace Použité symboly Úprava textu Bezpečnost Použití v souladu s určením Podporované produkty Cílová skupina Požadavky na systém Bezpečnostní upozornění Obsah dodávky Popis produktu Sunny WebBox s technologií Bluetooth Typový štítek Přehled LED diod Přehled oblasti připojení Přehled modulu rozhraní Bluetooth Přehled LED diod na modulu rozhraní Bluetooth Přehled LED diod na síťovém portu Montáž Požadavky na místo montáže Stanovení místa montáže u FV systémů s technologií Bluetooth Informace k technologii SMA Bluetooth Zjištění místa instalace Rozšíření sítě Bluetooth pomocí přístroje SMA Bluetooth Repeater Návod k instalaci SWebBox20-IA-cs-12 3

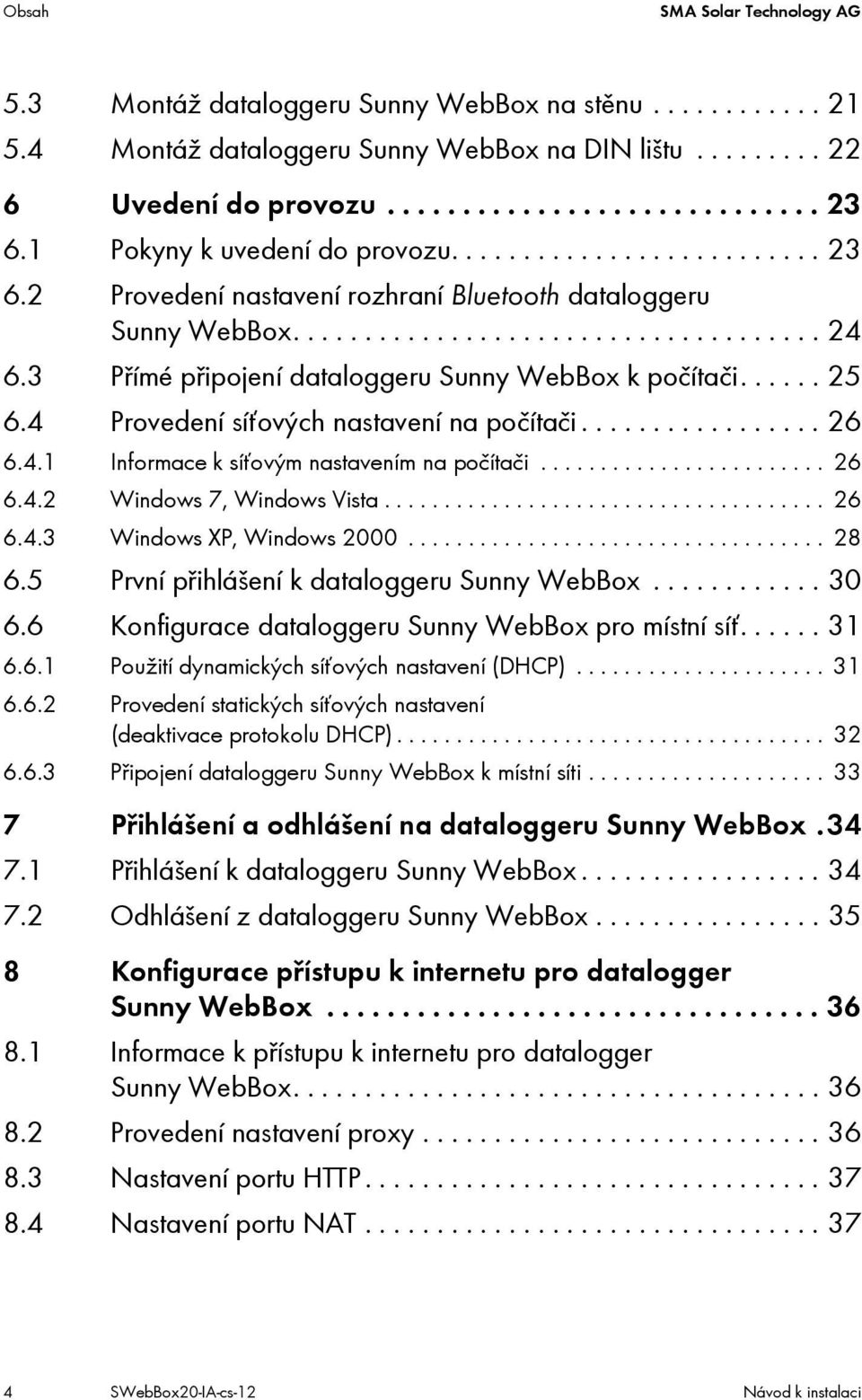

4 Obsah SMA Solar Technology AG 5.3 Montáž dataloggeru Sunny WebBox na stěnu Montáž dataloggeru Sunny WebBox na DIN lištu Uvedení do provozu Pokyny k uvedení do provozu Provedení nastavení rozhraní Bluetooth dataloggeru Sunny WebBox Přímé připojení dataloggeru Sunny WebBox k počítači Provedení síťových nastavení na počítači Informace k síťovým nastavením na počítači Windows 7, Windows Vista Windows XP, Windows První přihlášení k dataloggeru Sunny WebBox Konfigurace dataloggeru Sunny WebBox pro místní síť Použití dynamických síťových nastavení (DHCP) Provedení statických síťových nastavení (deaktivace protokolu DHCP) Připojení dataloggeru Sunny WebBox k místní síti Přihlášení a odhlášení na dataloggeru Sunny WebBox Přihlášení k dataloggeru Sunny WebBox Odhlášení z dataloggeru Sunny WebBox Konfigurace přístupu k internetu pro datalogger Sunny WebBox Informace k přístupu k internetu pro datalogger Sunny WebBox Provedení nastavení proxy Nastavení portu HTTP Nastavení portu NAT SWebBox20-IA-cs-12 Návod k instalaci

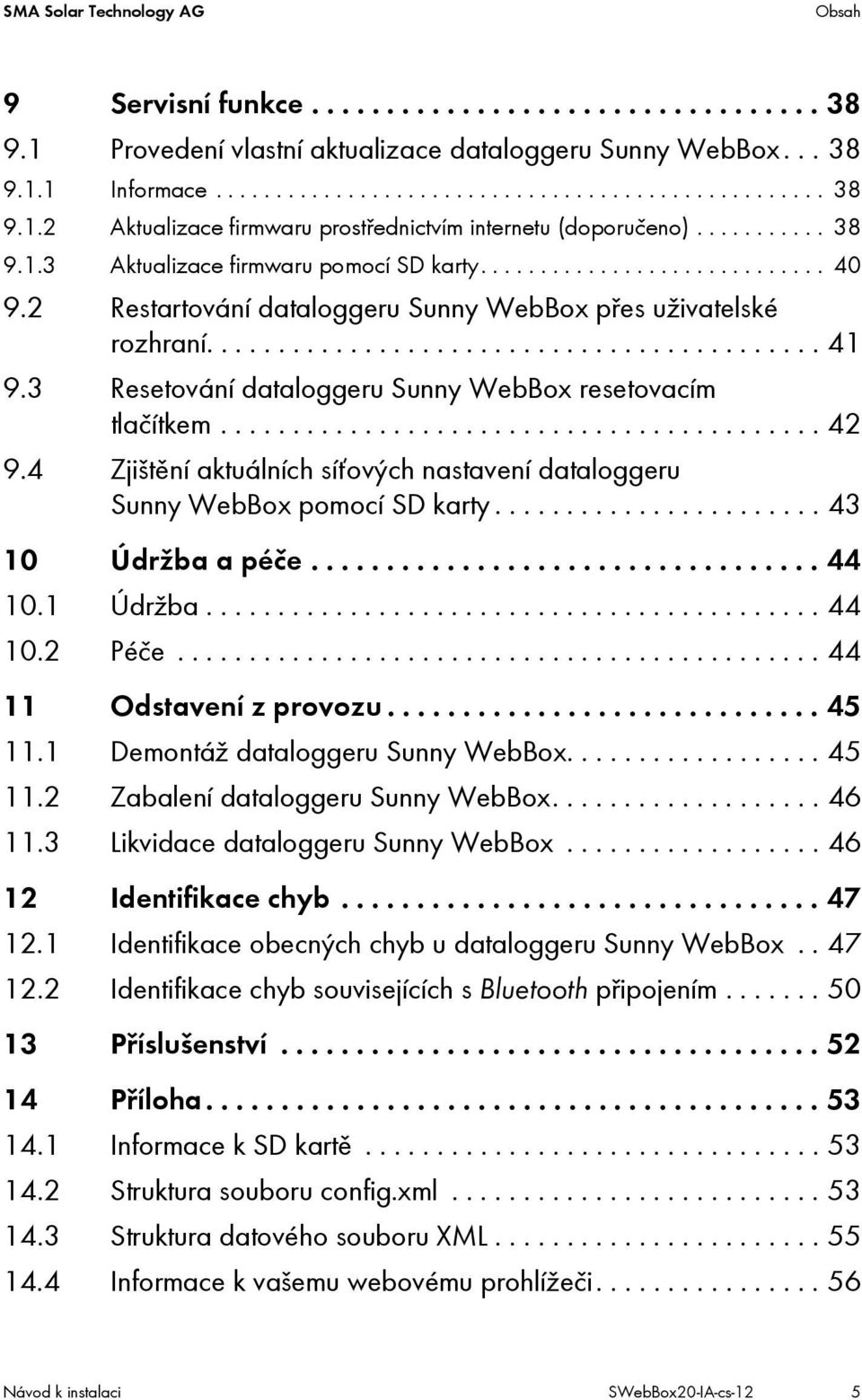

5 SMA Solar Technology AG Obsah 9 Servisní funkce Provedení vlastní aktualizace dataloggeru Sunny WebBox Informace Aktualizace firmwaru prostřednictvím internetu (doporučeno) Aktualizace firmwaru pomocí SD karty Restartování dataloggeru Sunny WebBox přes uživatelské rozhraní Resetování dataloggeru Sunny WebBox resetovacím tlačítkem Zjištění aktuálních síťových nastavení dataloggeru Sunny WebBox pomocí SD karty Údržba a péče Údržba Péče Odstavení z provozu Demontáž dataloggeru Sunny WebBox Zabalení dataloggeru Sunny WebBox Likvidace dataloggeru Sunny WebBox Identifikace chyb Identifikace obecných chyb u dataloggeru Sunny WebBox Identifikace chyb souvisejících s Bluetooth připojením Příslušenství Příloha Informace k SD kartě Struktura souboru config.xml Struktura datového souboru XML Informace k vašemu webovému prohlížeči Návod k instalaci SWebBox20-IA-cs-12 5

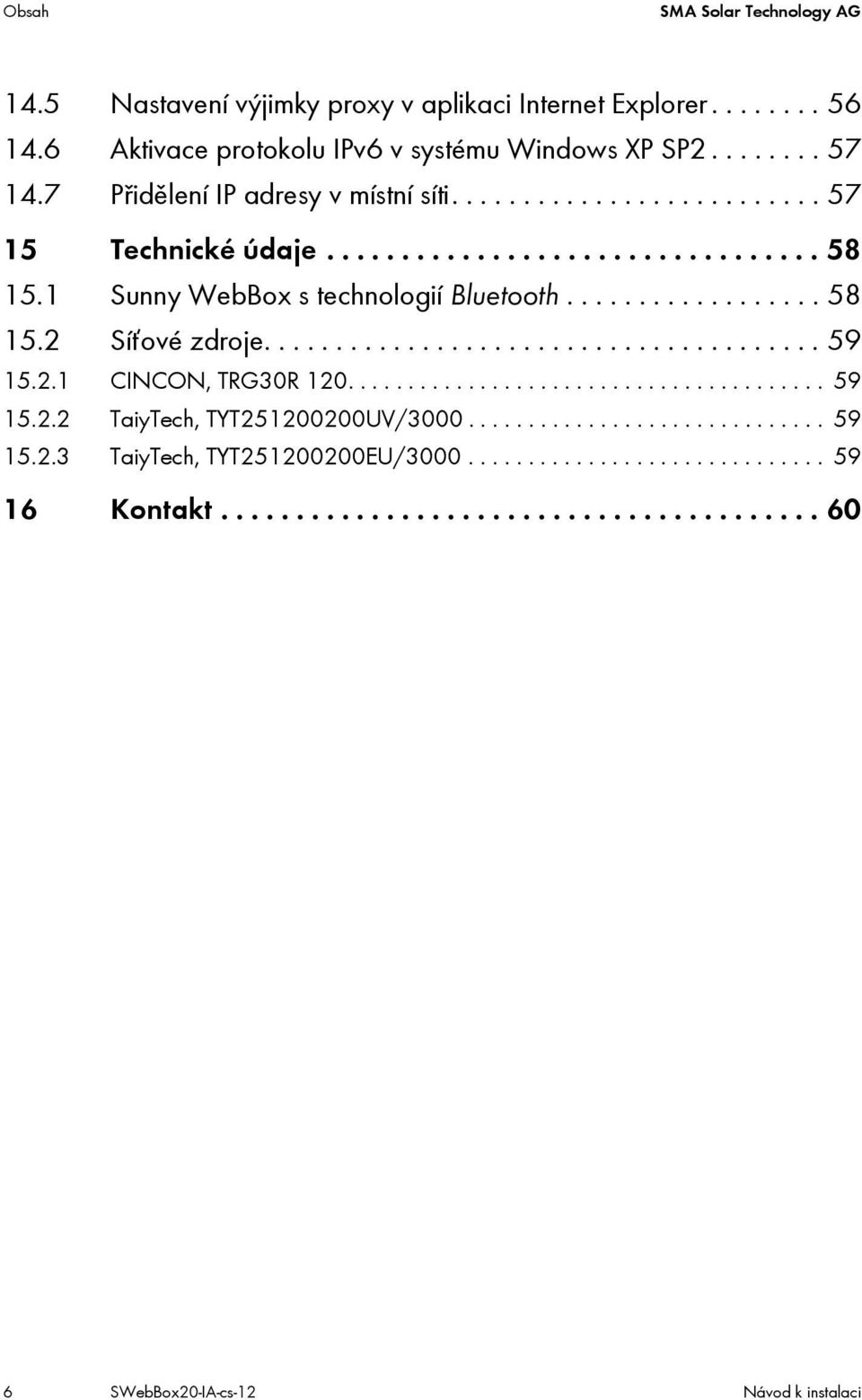

6 Obsah SMA Solar Technology AG 14.5 Nastavení výjimky proxy v aplikaci Internet Explorer Aktivace protokolu IPv6 v systému Windows XP SP Přidělení IP adresy v místní síti Technické údaje Sunny WebBox s technologií Bluetooth Síťové zdroje CINCON, TRG30R TaiyTech, TYT UV/ TaiyTech, TYT EU/ Kontakt SWebBox20-IA-cs-12 Návod k instalaci

7 SMA Solar Technology AG Informace k tomuto návodu 1 Informace k tomuto návodu V tomto návodu je popsána montáž dataloggeru Sunny WebBox s technologií Bluetooth a jeho uvedení do provozu. Uchovávejte návod tak, aby byl kdykoliv přístupný. Tento návod neobsahuje podrobné informace o připojených přístrojích. Podrobné informace o připojených přístrojích najdete v návodech k příslušným přístrojům. 1.1 Rozsah platnosti Tento návod k instalaci platí pro datalogger Sunny WebBox s technologií Bluetooth s hardwarem od verze A1 a firmwarem od verze Další informace Odkazy na další informace najdete na webu Název dokumentu SMA Bluetooth SMA Bluetooth Wireless Technology v praxi Koncepce bezpečnosti a hesel od společnosti SMA pro heslem chráněné FV systémy s technologií Bluetooth Wireless Technology Druh dokumentu technické informace technický popis Návod k obsluze dataloggeru Sunny WebBox s technologií Bluetooth můžete otevřít kliknutím na tlačítko nápovědy v uživatelském rozhraní. Návod k instalaci SWebBox20-IA-cs-12 7

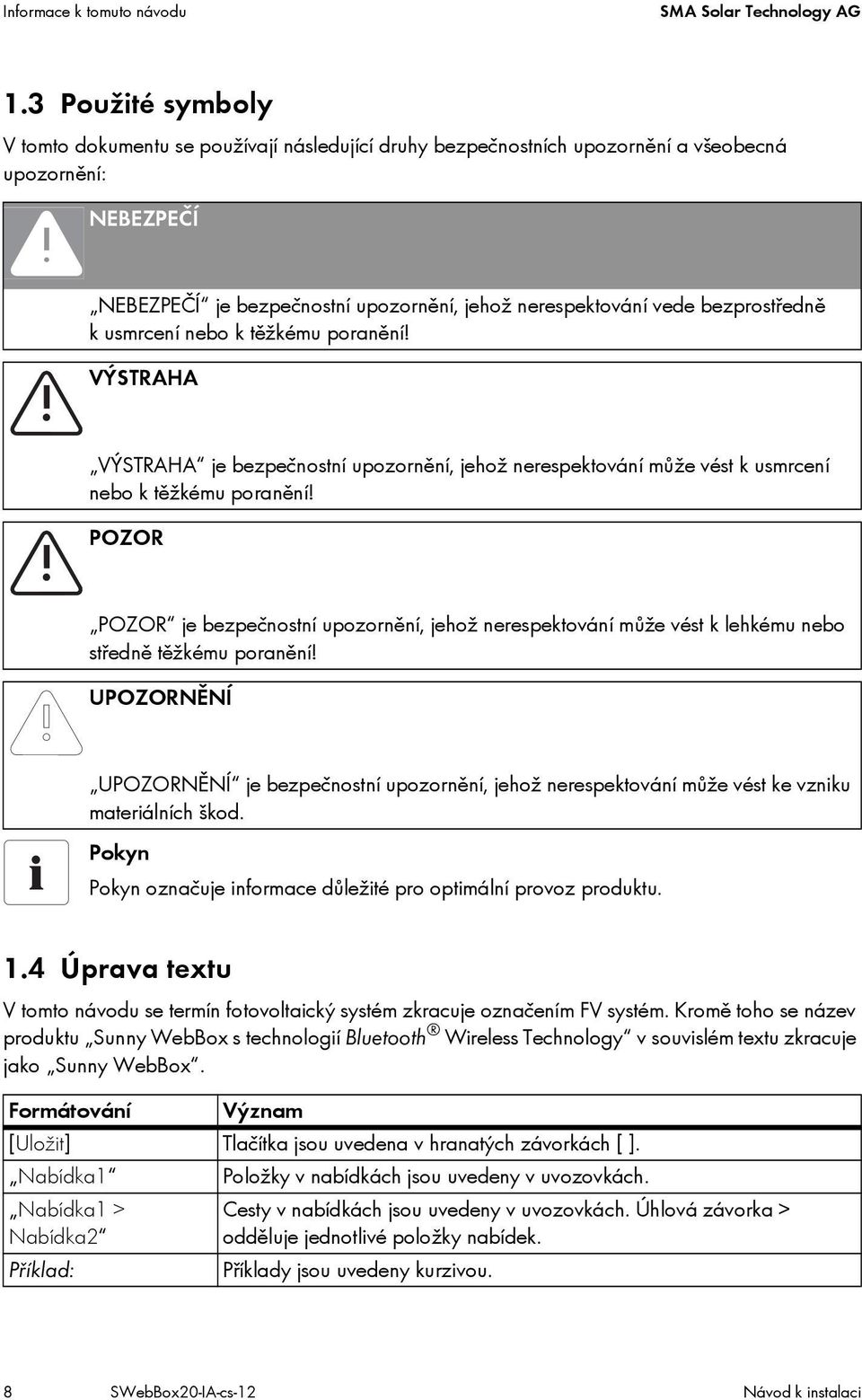

8 Informace k tomuto návodu SMA Solar Technology AG 1.3 Použité symboly V tomto dokumentu se používají následující druhy bezpečnostních upozornění a všeobecná upozornění: NEBEZPEČÍ NEBEZPEČÍ je bezpečnostní upozornění, jehož nerespektování vede bezprostředně k usmrcení nebo k těžkému poranění! VÝSTRAHA VÝSTRAHA je bezpečnostní upozornění, jehož nerespektování může vést k usmrcení nebo k těžkému poranění! POZOR POZOR je bezpečnostní upozornění, jehož nerespektování může vést k lehkému nebo středně těžkému poranění! UPOZORNĚNÍ UPOZORNĚNÍ je bezpečnostní upozornění, jehož nerespektování může vést ke vzniku materiálních škod. Pokyn Pokyn označuje informace důležité pro optimální provoz produktu. 1.4 Úprava textu V tomto návodu se termín fotovoltaický systém zkracuje označením FV systém. Kromě toho se název produktu Sunny WebBox s technologií Bluetooth Wireless Technology v souvislém textu zkracuje jako Sunny WebBox. Formátování Význam [Uložit] Tlačítka jsou uvedena v hranatých závorkách [ ]. Nabídka1 Položky v nabídkách jsou uvedeny v uvozovkách. Nabídka1 > Nabídka2 Příklad: Cesty v nabídkách jsou uvedeny v uvozovkách. Úhlová závorka > odděluje jednotlivé položky nabídek. Příklady jsou uvedeny kurzivou. 8 SWebBox20-IA-cs-12 Návod k instalaci

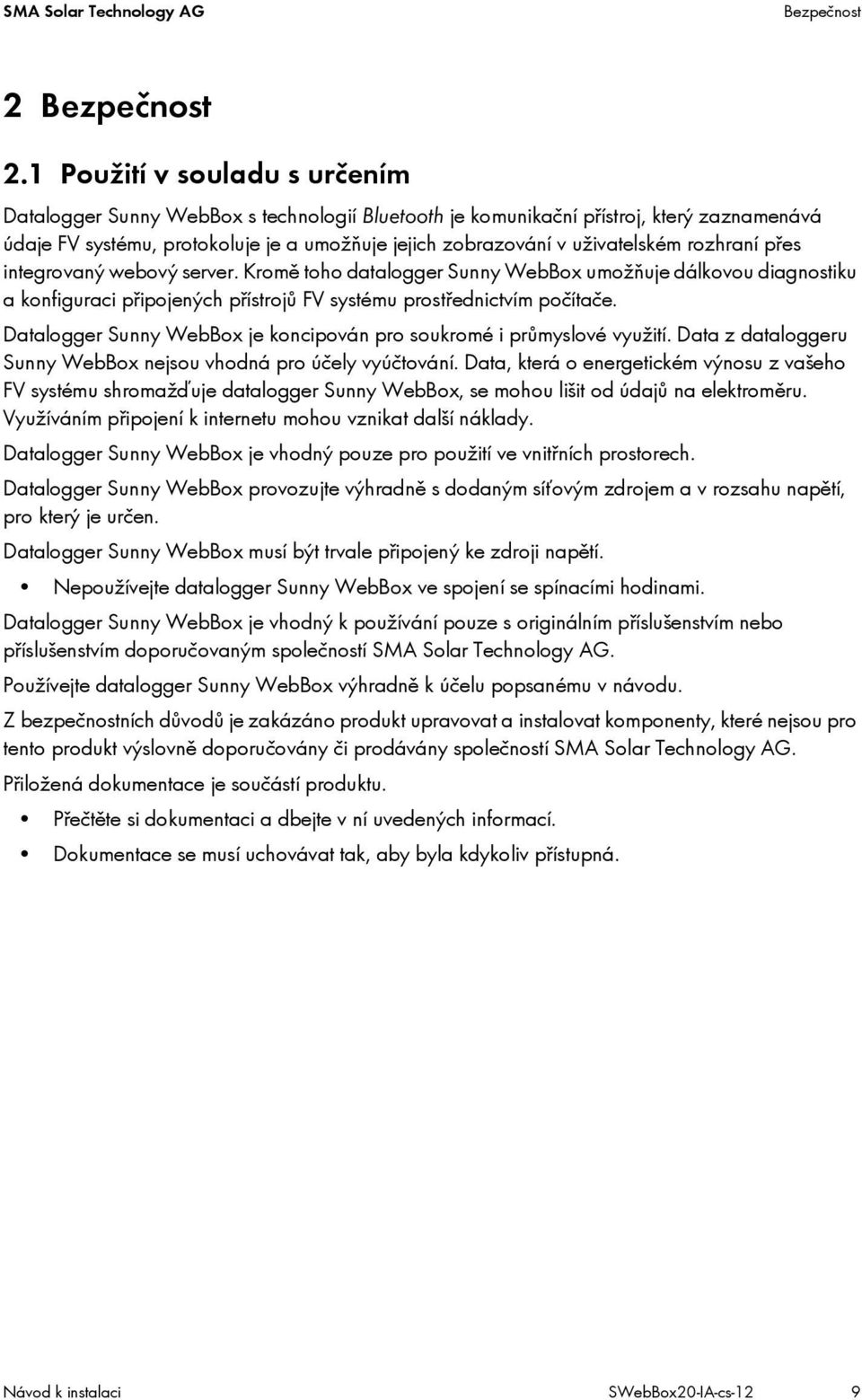

9 SMA Solar Technology AG Bezpečnost 2 Bezpečnost 2.1 Použití v souladu s určením Datalogger Sunny WebBox s technologií Bluetooth je komunikační přístroj, který zaznamenává údaje FV systému, protokoluje je a umožňuje jejich zobrazování v uživatelském rozhraní přes integrovaný webový server. Kromě toho datalogger Sunny WebBox umožňuje dálkovou diagnostiku a konfiguraci připojených přístrojů FV systému prostřednictvím počítače. Datalogger Sunny WebBox je koncipován pro soukromé i průmyslové využití. Data z dataloggeru Sunny WebBox nejsou vhodná pro účely vyúčtování. Data, která o energetickém výnosu z vašeho FV systému shromažďuje datalogger Sunny WebBox, se mohou lišit od údajů na elektroměru. Využíváním připojení k internetu mohou vznikat další náklady. Datalogger Sunny WebBox je vhodný pouze pro použití ve vnitřních prostorech. Datalogger Sunny WebBox provozujte výhradně s dodaným síťovým zdrojem a v rozsahu napětí, pro který je určen. Datalogger Sunny WebBox musí být trvale připojený ke zdroji napětí. Nepoužívejte datalogger Sunny WebBox ve spojení se spínacími hodinami. Datalogger Sunny WebBox je vhodný k používání pouze s originálním příslušenstvím nebo příslušenstvím doporučovaným společností SMA Solar Technology AG. Používejte datalogger Sunny WebBox výhradně k účelu popsanému v návodu. Z bezpečnostních důvodů je zakázáno produkt upravovat a instalovat komponenty, které nejsou pro tento produkt výslovně doporučovány či prodávány společností SMA Solar Technology AG. Přiložená dokumentace je součástí produktu. Přečtěte si dokumentaci a dbejte v ní uvedených informací. Dokumentace se musí uchovávat tak, aby byla kdykoliv přístupná. Návod k instalaci SWebBox20-IA-cs-12 9

10 Bezpečnost SMA Solar Technology AG Podporované produkty Datalogger Sunny WebBox podporuje následující produkty SMA: Všechny střídače SMA s integrovanou technologií Bluetooth. Střídače typu SB x000tl-20 jsou podporovány až s firmwarem od verze U těchto střídačů s firmwarem ve verzi nižší než 2.06 proveďte aktualizaci firmwaru pomocí SD karty (viz technický popis Aktualizace firmwaru pomocí SD karty na webu Střídače SMA s doplněným modulem SMA Bluetooth Piggy-Back / SMA Bluetooth Piggy-Back Plus s firmwarem od verze R. Seznam podporovaných střídačů najdete v návodu kmodulu SMA Bluetooth Piggy-Back / SMA Bluetooth Piggy-Back Plus. Střídače Sunny Backup s doplněným modulem SMA Bluetooth Piggy-Back Off-Grid s firmwarem od verze R. Seznam podporovaných střídačů Sunny Backup najdete v návodu k modulu SMA Bluetooth Piggy-Back Off-Grid. Power Reducer Box. Sunny Matrix s firmwarem od verze SMA Bluetooth Repeater. Sunny SensorBox s jednotkou SMA Power Injector s technologií Bluetooth. Bezdrátová zásuvka SMA. Aktualizace firmwaru produktů SMA Aby komunikace prostřednictvím technologie Bluetooth ve FV systému fungovala správně, musí být firmware produktů SMA v aktuální verzi. Před uvedením dataloggeru Sunny WebBox do provozu aktualizujte firmware produktů SMA (viz návod k produktům SMA) Cílová skupina Tento dokument je určený pro koncové uživatele a odborné pracovníky. Při přihlašování na dataloggeru Sunny WebBox jsou k dispozici dvě uživatelské skupiny: Instalační technik a Uživatel. Uživatelskou skupinu Instalační technik smějí používat pouze kvalifikovaní pracovníci, kteří jsou oprávněni měnit parametry připojených střídačů relevantní pro veřejnou rozvodnou/ distribuční síť. 10 SWebBox20-IA-cs-12 Návod k instalaci

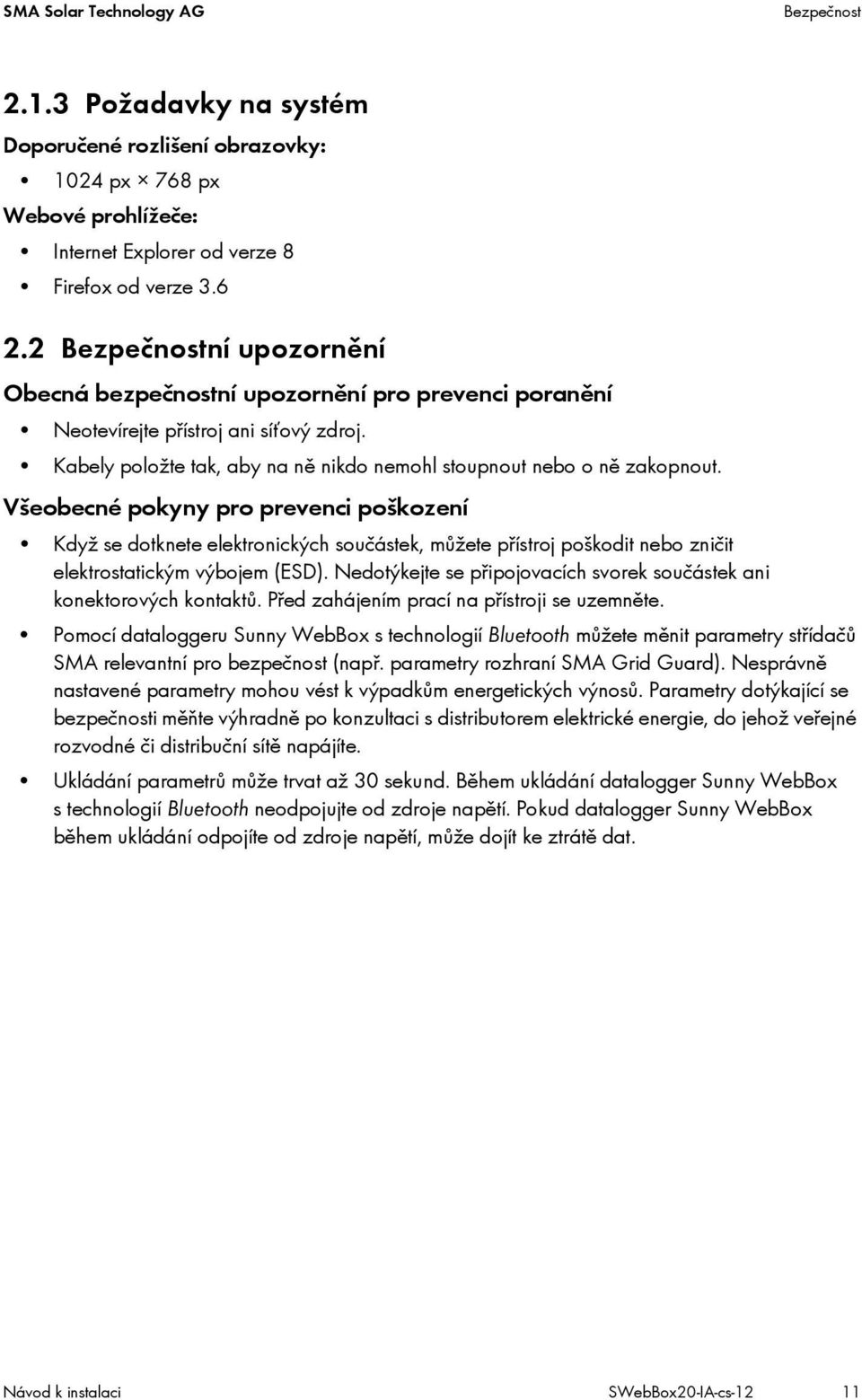

11 SMA Solar Technology AG Bezpečnost Požadavky na systém Doporučené rozlišení obrazovky: 1024 px 768 px Webové prohlížeče: Internet Explorer od verze 8 Firefox od verze Bezpečnostní upozornění Obecná bezpečnostní upozornění pro prevenci poranění Neotevírejte přístroj ani síťový zdroj. Kabely položte tak, aby na ně nikdo nemohl stoupnout nebo o ně zakopnout. Všeobecné pokyny pro prevenci poškození Když se dotknete elektronických součástek, můžete přístroj poškodit nebo zničit elektrostatickým výbojem (ESD). Nedotýkejte se připojovacích svorek součástek ani konektorových kontaktů. Před zahájením prací na přístroji se uzemněte. Pomocí dataloggeru Sunny WebBox s technologií Bluetooth můžete měnit parametry střídačů SMA relevantní pro bezpečnost (např. parametry rozhraní SMA Grid Guard). Nesprávně nastavené parametry mohou vést k výpadkům energetických výnosů. Parametry dotýkající se bezpečnosti měňte výhradně po konzultaci s distributorem elektrické energie, do jehož veřejné rozvodné či distribuční sítě napájíte. Ukládání parametrů může trvat až 30 sekund. Během ukládání datalogger Sunny WebBox s technologií Bluetooth neodpojujte od zdroje napětí. Pokud datalogger Sunny WebBox během ukládání odpojíte od zdroje napětí, může dojít ke ztrátě dat. Návod k instalaci SWebBox20-IA-cs-12 11

12 Obsah dodávky SMA Solar Technology AG 3 Obsah dodávky Zkontrolujte, zda je dodávka kompletní a zda není viditelně poškozená. V případě neúplné dodávky nebo poškození se obraťte na svého prodejce. Položka Počet Označení A 1 Sunny WebBox stechnologií Bluetooth B 1 síťový zdroj se zásuvkovým adaptérem C 1 síťový kabel (červený) D 1 síťový kabel (modrý) E 2 šroub (M6) F 2 hmoždinka (M6) G 1 CD s návodem k instalaci, návodem k obsluze a aplikací Sunny WebBox Assistant H 1 stručný průvodce uvedením do provozu 12 SWebBox20-IA-cs-12 Návod k instalaci

13 SMA Solar Technology AG Popis produktu 4 Popis produktu 4.1 Sunny WebBox s technologií Bluetooth Datalogger Sunny WebBox s technologií Bluetooth je komunikační přístroj, který zaznamenává údaje FV systému, protokoluje je a umožňuje jejich zobrazování v uživatelském rozhraní přes integrovaný webový server. Kromě toho datalogger Sunny WebBox umožňuje dálkovou diagnostiku a konfiguraci připojených přístrojů FV systému prostřednictvím počítače. Datalogger Sunny WebBox dokáže průběžně zjišťovat a vyhodnocovat údaje připojených přístrojů. Interval pro zjišťování údajů celého FV systému činí 5 minut. Když si údaje zobrazíte prostřednictvím uživatelského rozhraní dataloggeru Sunny WebBox, zjišťují se právě zobrazené údaje každých 20 sekund. Pokud dojde k přerušení připojení k FV systému, datalogger Sunny WebBox připojení co nejdříve obnoví. Datalogger Sunny WebBox může nashromážděné údaje FV systému automaticky odesílat na internetový portál Sunny Portal nebo na libovolný FTP server k dalšímu zpracování. Kromě toho můžete údaje svého FV systému prezentovat prostřednictvím velkoplošného displeje Sunny Matrix nebo aplikace Flash View. Ve spojení s dataloggerem Sunny WebBox můžete používat přístroj Power Reducer Box, aby se FV systém mohl podílet na systémových službách veřejné rozvodné/distribuční síti. Datalogger Sunny WebBox může prostřednictvím přístroje Power Reducer Box přijímat hodnoty stanovené provozovatelem sítě a předávat je do střídačů FV systému. Návod k instalaci SWebBox20-IA-cs-12 13

14 Popis produktu SMA Solar Technology AG Datalogger Sunny WebBox ve FV systémech s technologií Bluetooth vytváří datovou síť (funguje jako zařízení typu master). Zařízení typu master jsou komunikační produkty, které zachycují strukturu FV systému s technologií Bluetooth a shromažďují, vyhodnocují a zpracovávají údaje. Na rozdíl od jiných zařízení typu master dokáže datalogger Sunny WebBox navázat až 5 odchozích připojení, tj. dokáže se přímo připojit až k 5 přístrojům současně. Dokáže plnit také funkci zařízení typu slave / kořenového uzlu a podílet se na vytváření sítě Bluetooth. Datalogger Sunny WebBox tak dokáže vzájemně propojit několik skupin střídačů, které by jinak byly bez spojení prostřednictvím technologie Bluetooth. Počet přístrojů, které může datalogger Sunny WebBox spravovat, závisí na počtu zařízení typu master v síti Bluetooth se stejným NetID. Pokud je datalogger Sunny WebBox jediným zařízením typu master v síti Bluetooth, může datalogger Sunny WebBox spravovat až 50 přístrojů. Pokud se v síti Bluetooth nacházejí dvě zařízení typu master (např. aplikace Sunny Explorer nebo přístroj Sunny Beam s technologií Bluetooth), nelze dataloggerem Sunny WebBox spravovat více než 25 přístrojů. V jedné síti Bluetooth s týmž NetID je povolen maximálně jeden datalogger Sunny WebBox s technologií Bluetooth. Další informace o technologii SMA Bluetooth Wireless Technology získáte v části se soubory ke stažení na webu Typový štítek Typový štítek slouží k jednoznačné identifikaci dataloggeru Sunny WebBox. Typový štítek se nachází na zadní straně krytu přístroje. Položka Označení Vysvětlení A Type typ přístroje B Serial Number sériové číslo přístroje C MAC Adress MAC adresa přístroje D Version verze hardwaru přístroje 14 SWebBox20-IA-cs-12 Návod k instalaci

15 SMA Solar Technology AG Popis produktu 4.3 Přehled LED diod Označení LED diody Stav Význam PLANT STATUS svítí zeleně Všechny přístroje FV systému mají stav OK.* svítí oranžově Minimálně jeden přístroj FV systému má stav Výstraha.* svítí červeně Minimálně jeden přístroj FV systému má stav Chyba.* bliká oranžově Datalogger Sunny WebBox odesílá aktualizační soubory do přístrojů FV systému.* zhasnuto Ve FV systému není k dispozici žádný přístroj. * svítí zeleně Přihlášení u všech připojených přístrojů je v pořádku. svítí oranžově Přihlášení u minimálně jednoho připojeného přístroje není v pořádku. svítí červeně Přihlášení u všech připojených přístrojů není v pořádku. MODEM zhasnuto Neobsazeno. DATA UPLOAD svítí zeleně Odesílání dat na portál Sunny Portal nebo na externí FTP server je aktivované. Poslední upload se zdařil. bliká zeleně Datalogger Sunny WebBox právě odesílá data na portál Sunny Portal nebo na externí FTP server. svítí červeně Poslední odesílání dat na portál Sunny Portal nebo na externí FTP server se nezdařilo. zhasnuto Odesílání dat je deaktivované. Návod k instalaci SWebBox20-IA-cs-12 15

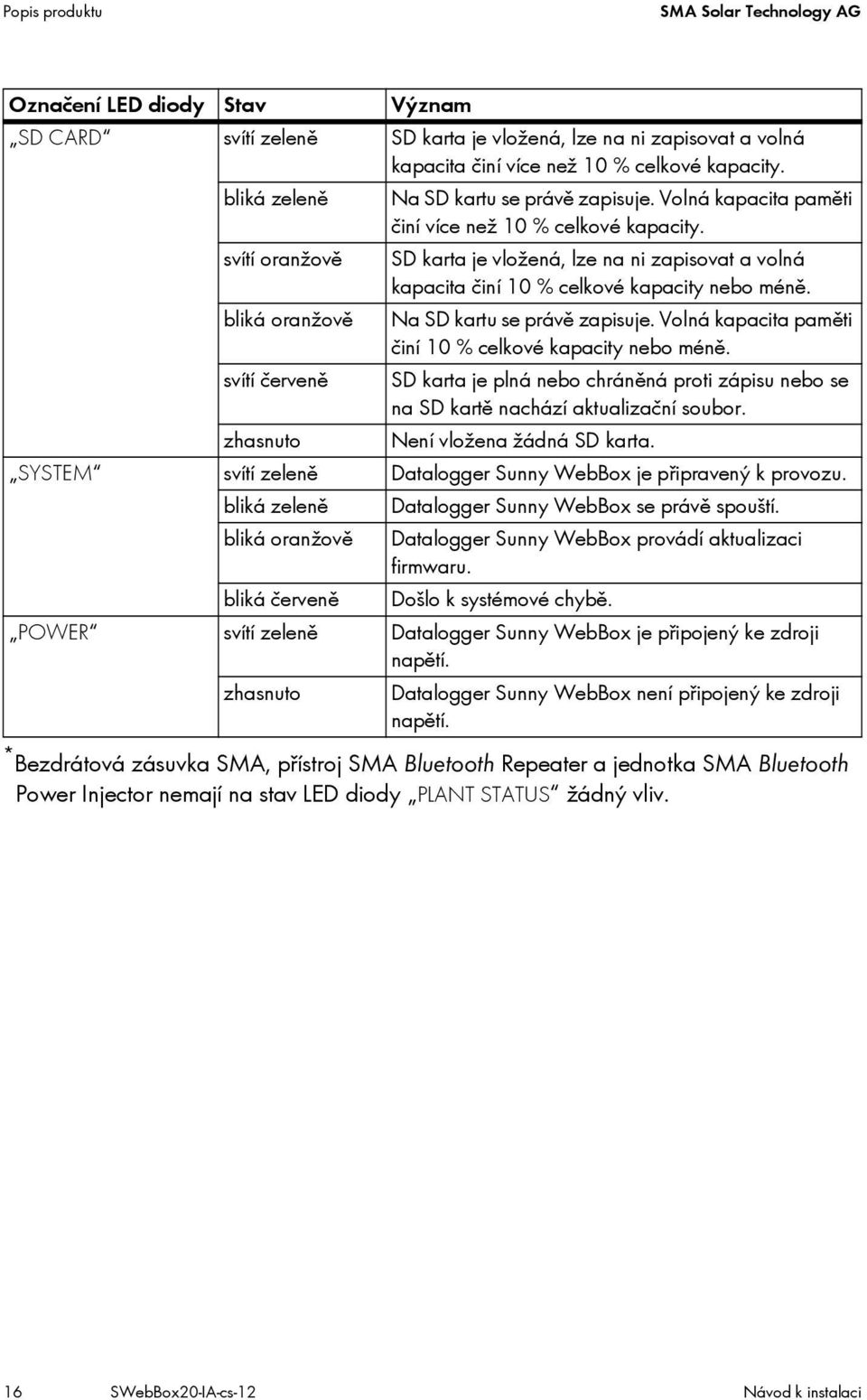

16 Popis produktu SMA Solar Technology AG Označení LED diody Stav Význam SD CARD svítí zeleně SD karta je vložená, lze na ni zapisovat a volná kapacita činí více než 10 % celkové kapacity. bliká zeleně Na SD kartu se právě zapisuje. Volná kapacita paměti činí více než 10 % celkové kapacity. svítí oranžově SD karta je vložená, lze na ni zapisovat a volná kapacita činí 10 % celkové kapacity nebo méně. bliká oranžově Na SD kartu se právě zapisuje. Volná kapacita paměti činí 10 % celkové kapacity nebo méně. svítí červeně SD karta je plná nebo chráněná proti zápisu nebo se na SD kartě nachází aktualizační soubor. zhasnuto Není vložena žádná SD karta. SYSTEM svítí zeleně Datalogger Sunny WebBox je připravený k provozu. bliká zeleně Datalogger Sunny WebBox se právě spouští. bliká oranžově Datalogger Sunny WebBox provádí aktualizaci firmwaru. bliká červeně Došlo k systémové chybě. POWER svítí zeleně Datalogger Sunny WebBox je připojený ke zdroji napětí. zhasnuto Datalogger Sunny WebBox není připojený ke zdroji napětí. * Bezdrátová zásuvka SMA, přístroj SMA Bluetooth Repeater a jednotka SMA Bluetooth Power Injector nemají na stav LED diody PLANT STATUS žádný vliv. 16 SWebBox20-IA-cs-12 Návod k instalaci

17 SMA Solar Technology AG Popis produktu 4.4 Přehled oblasti připojení Položka A B C D E F Označení zásuvka pro kabel GSM antény (neobsazeno) zásuvka pro síťový zdroj modul rozhraní Bluetooth slot pro modul (neobsazeno) síťový port pro Ethernet 10/100 Mbit slot pro SD karty 4.5 Přehled modulu rozhraní Bluetooth Položka A B C D Označení otočný přepínač MODE otočný přepínač NetID LED dioda Bluetooth (modrá) indikace připojení (neobsazeno) Návod k instalaci SWebBox20-IA-cs-12 17

18 Popis produktu SMA Solar Technology AG Přehled LED diod na modulu rozhraní Bluetooth Stav LED dioda Bluetooth (modrá) svítí Význam Je navázáno připojení prostřednictvím technologie Bluetooth. zhasnuto Není navázáno připojení prostřednictvím technologie Bluetooth. 4.6 Přehled LED diod na síťovém portu Položka LED dioda Stav Význam A Link rozsvíceno Je navázáno spojení. zhasnuto Není navázáno spojení. B Activity rozsvíceno Spojení je navázáno, nedochází však k odesílání ani příjmu dat. bliká Odesílají nebo přijímají se data. zhasnuto Není navázáno spojení. 18 SWebBox20-IA-cs-12 Návod k instalaci

19 SMA Solar Technology AG Montáž 5 Montáž 5.1 Požadavky na místo montáže Dbejte následujících pokynů k místu montáže dataloggeru Sunny WebBox: Datalogger Sunny WebBox je vhodný k montáži pouze v uzavřených prostorech. Teplota okolí musí být v rozmezí 20 C až +65 C. Chraňte datalogger Sunny WebBox před prachem, mokrem, agresivními látkami a párami. Dodržujte minimální vzdálenosti od stěn, ostatních přístrojů a předmětů tak, jak je to uvedeno na obrázku, aby byl zajištěn dostatečný odvod tepla. Datalogger Sunny WebBox nepřikrývejte. Vzdálenost dataloggeru Sunny WebBox od střídačů nesmí být větší než maximální povolená vzdálenost používaného způsobu komunikace ve FV systému. Dbejte údajů uvedených v příslušných kapitolách. U rádiových tras při montáži dbejte na optimální příjem. Určité podmínky prostředí mohou snižovat kvalitu připojení a rychlost přenosu dat mezi přístroji vybavenými technologií Bluetooth: Přístroj s technologií Bluetooth montujte nebo instalujte ve vzdálenosti minimálně 1 m od následujících přístrojů: Wi-Fi přístroje mikrovlnné trouby jiné přístroje, které využívají frekvenční pásmo 2,4 GHz Návod k instalaci SWebBox20-IA-cs-12 19

20 Montáž SMA Solar Technology AG 5.2 Stanovení místa montáže u FV systémů s technologií Bluetooth Informace k technologii SMA Bluetooth Přístroje vašeho FV systému mohou prostřednictvím technologie Bluetooth komunikovat s komunikačním přístrojem a vzájemně se propojovat. Aby spolu přístroje mohly komunikovat a propojovat se, musí mít nastavené stejné NetID. NetID je jednoznačné identifikační číslo vašeho FV systému. Pomocí NetID lze tedy vlastní FV systém odlišit od jiných FV systémů. Stanovení NetID pro vlastní FV systém Pokud váš FV systém ještě nemá NetID, musíte nejdříve pomocí aplikace Sunny Explorer zjistit, které NetID je volné, a příslušné NetID nastavit v přístrojích svého FV systému. NetID 1 datalogger Sunny WebBox s technologií Bluetooth zatím nepodporuje. Přímé připojení k jednomu přístroji s technologií SMA Bluetooth přes NetID 1 je momentálně možné jen za použití aplikace Sunny Explorer nebo přístroje Sunny Beam s technologií Bluetooth. Změňte NetID dataloggeru Sunny WebBox s technologií Bluetooth na NetID svého FV systému (NetID 2 až NetID F) Zjištění místa instalace Než datalogger Sunny WebBox namontujete, zkontrolujte kvalitu připojení mezi dataloggerem Sunny WebBox a vaším FV systémem na plánovaném místě montáže dataloggeru Sunny WebBox. Kvalitu připojení lze zkontrolovat pomocí aplikace Sunny Explorer nebo přístroje Sunny Beam s technologií Bluetooth (viz návod k obsluze příslušného produktu). Kvalitu připojení můžete změnit zmenšením či zvětšením vzdálenosti mezi přístroji s technologií Bluetooth Rozšíření sítě Bluetooth pomocí přístroje SMA Bluetooth Repeater Přístroj SMA Bluetooth Repeater předává datový provoz v síti Bluetooth dále. Když přístroj SMA Bluetooth Repeater nainstalujete na hranici dosahu bezdrátového signálu dataloggeru Sunny WebBox, zvětšíte přístrojem SMA Bluetooth Repeater dosah dataloggeru Sunny WebBox. Lze tak prostřednictvím technologie Bluetooth propojit i vzdálené přístroje. 20 SWebBox20-IA-cs-12 Návod k instalaci

21 SMA Solar Technology AG Montáž 5.3 Montáž dataloggeru Sunny WebBox na stěnu Zapsání sériového čísla Než datalogger Sunny WebBox namontujete, poznamenejte si sériové číslo uvedené na typovém štítku. Sériové číslo budete později potřebovat k otevření uživatelského rozhraní dataloggeru Sunny WebBox. 1. Místo montáže stanovte s ohledem na požadavky na místo montáže. 2. Pomocí vrtací šablony stanovte polohu dataloggeru Sunny WebBox a tužkou si vyznačte otvory kvyvrtání. 3. Na vyznačených místech vyvrtejte otvory o průměru 6 mm a vložte do nich hmoždinky. 4. Zašroubujte šrouby a nechte je vyčnívat 6 mm ze stěny. 5. Zavěste datalogger Sunny WebBox na šrouby. Návod k instalaci SWebBox20-IA-cs-12 21

22 Montáž SMA Solar Technology AG 5.4 Montáž dataloggeru Sunny WebBox na DIN lištu Zapsání sériového čísla Než datalogger Sunny WebBox namontujete, poznamenejte si sériové číslo uvedené na typovém štítku. Sériové číslo budete později potřebovat k otevření uživatelského rozhraní dataloggeru Sunny WebBox. 1. Místo montáže stanovte s ohledem na požadavky na místo montáže. 2. Zavěste datalogger Sunny WebBox oběma spodními držáky do spodní hrany DIN lišty. 3. Zatlačte datalogger Sunny WebBox směrem nahoru a nechte ho zaklapnout do horního držáku. 22 SWebBox20-IA-cs-12 Návod k instalaci

23 SMA Solar Technology AG Uvedení do provozu 6 Uvedení do provozu 6.1 Pokyny k uvedení do provozu Pro uvedení dataloggeru Sunny WebBox do provozu máte na výběr dvě možnosti: uvedení dataloggeru Sunny WebBox do provozu pomocí aplikace Sunny WebBox Assistant (doporučeno) uvedení dataloggeru Sunny WebBox do provozu bez aplikace Sunny WebBox Assistant Uvedení dataloggeru Sunny WebBox do provozu pomocí aplikace Sunny WebBox Assistant Sunny WebBox Assistant je aplikace, která vám pomáhá při uvádění dataloggeru Sunny WebBox do provozu. Aplikaci Sunny WebBox Assistant najdete na dodaném CD a v části se soubory ke stažení na webu Použijte stručného průvodce k uvedení dataloggeru Sunny WebBox do provozu. nebo Postupujte takto: Proveďte nastavení rozhraní Bluetooth dataloggeru Sunny WebBox (viz strana 24). Připojte datalogger Sunny WebBox přímo k počítači (viz strana 25) nebo k místní síti (viz strana 33). Spusťte na počítači aplikaci Sunny WebBox Assistant. Postupujte podle pokynů aplikace Sunny WebBox Assistant. Uvedení dataloggeru Sunny WebBox do provozu bez aplikace Sunny WebBox Assistant Postupujte takto: Proveďte nastavení rozhraní Bluetooth dataloggeru Sunny WebBox (viz strana 24). Připojte datalogger Sunny WebBox přímo k počítači (viz strana 25). Proveďte na počítači síťová nastavení (viz strana 26). Konfigurujte datalogger Sunny WebBox pro místní síť (viz strana 31). Návod k instalaci SWebBox20-IA-cs-12 23

24 Uvedení do provozu SMA Solar Technology AG 6.2 Provedení nastavení rozhraní Bluetooth dataloggeru Sunny WebBox Nastavení rozhraní Bluetooth dataloggeru Sunny WebBox lze provést pomocí otočných přepínačů modulu rozhraní Bluetooth. Použijte k tomu šroubovák (šířka hrotu: 2,5 mm). Změna NetID během provozu dataloggeru Sunny WebBox Když NetID dataloggeru Sunny WebBox změníte během provozu, datalogger Sunny WebBox se restartuje. Pak datalogger Sunny WebBox vyhledá všechny přístroje se stejným NetID a zobrazí je ve stromové struktuře FV systému. NetID 1 datalogger Sunny WebBox s technologií Bluetooth zatím nepodporuje. Přímé připojení k jednomu přístroji s technologií SMA Bluetooth přes NetID 1 je momentálně možné jen za použití aplikace Sunny Explorer nebo přístroje Sunny Beam s technologií Bluetooth. Změňte NetID dataloggeru Sunny WebBox s technologií Bluetooth na NetID svého FV systému (NetID 2 až NetID F). 1. Otočte otočný přepínač MODE do polohy 0. Otočný přepínač musí vždy být v poloze 0 (výrobní nastavení). Ostatní polohy nejsou povolené a slouží servisu společnosti SMA. 2. Šipku otočného přepínače NetID otočte na NetID FV systému. K obsazení poloh přepínače viz tabulka. NetID Funkce 0 Technologie Bluetooth je vypnutá. 1 (výrobní nastavení) Bez funkce. 2 F Technologie Bluetooth je zapnutá. Datalogger Sunny WebBox se může propojovat se všemi produkty s technologií SMA Bluetooth se stejným NetID. Připojení k přístroji Sunny Beam s technologií Bluetooth a aplikaci Sunny Explorer není možné. Datalogger Sunny WebBox je připravený pro komunikaci prostřednictvím technologie Bluetooth. 24 SWebBox20-IA-cs-12 Návod k instalaci

25 SMA Solar Technology AG Uvedení do provozu 6.3 Přímé připojení dataloggeru Sunny WebBox k počítači 1. Připojte datalogger Sunny WebBox pomocí modrého síťového kabelu (kříženého kabelu) přímo k počítači (viz ➀ ). Port na počítači je obvykle označený stejným symbolem jako síťový port dataloggeru Sunny WebBox. V případě potřeby si přečtěte návod k počítači. Doporučení pro síťovou kabeláž Pokud by dodaný síťový kabel byl příliš krátký, dbejte při koupi delšího kabelu následujících pokynů: Potřebujete křížený kabel. Zbytečně dlouhý kabel má negativní vliv na kvalitu signálu. Maximální povolená délka kabelu na každý segment činí 100 m. Použijte kvalitní, stíněný kabel typu kroucená dvojlinka kategorie 5 (FTP Cat 5) nebo vyšší. 2. Připojte k dataloggeru Sunny WebBox síťový zdroj a zastrčte ho do zásuvky (viz ➁ ). Datalogger Sunny WebBox se spustí a je připravený k provozu, když LED diody SYSTEM a POWER svítí zeleně. Spouštění může trvat až 90 sekund. Pokud LED dioda SYSTEM nebo POWER nesvítí zeleně, přečtěte si informace v kapitole 12.1 Identifikace obecných chyb u dataloggeru Sunny WebBox (strana 47). 3. Nastavte počítač na síťovou oblast dataloggeru Sunny WebBox (viz kapitola 6.4 Provedení síťových nastavení na počítači (strana 26)). Návod k instalaci SWebBox20-IA-cs-12 25

26 Uvedení do provozu SMA Solar Technology AG 6.4 Provedení síťových nastavení na počítači Informace k síťovým nastavením na počítači Pokud pro první uvedení dataloggeru Sunny WebBox do provozu nepoužíváte aplikaci Sunny WebBox Assistant, proveďte síťová nastavení na počítači ručně. Nejprve nastavte počítač na síťovou oblast dataloggeru Sunny WebBox při expedici. Přečtěte si příslušnou kapitolu podle operačního systému vašeho počítače. Pokud používáte operační systém, který zde není popsaný, přečtěte si v návodu ke svému operačnímu systému, jak lze počítač nastavit na IP adresu a na masku podsítě Poté můžete datalogger Sunny WebBox prostřednictvím uživatelského rozhraní konfigurovat pro místní síť (viz strana 31). Uživatelská práva v operačním systému Abyste mohli provádět změny síťových nastavení, musíte na počítači, pomocí něhož chcete datalogger Sunny WebBox uvést do provozu, mít odpovídající uživatelská práva. V případě dotazů se obraťte na správce vašeho systému Windows 7, Windows Vista 1. Spusťte počítač. 2. V systému Windows klikněte na tlačítko Start. 3. Do pole pro vyhledávání zadejte ncpa.cpl a stiskněte klávesu Enter. Otevře se okno Síťová připojení. 4. Dvakrát klikněte na připojení k místní síti, jejímž prostřednictvím je datalogger Sunny WebBox připojen. Pokud systém Windows zobrazuje několik připojení k místní síti, je do počítače pravděpodobně integrováno několik síťových portů. Dbejte na to, abyste vybrali správné síťové připojení, pomocí něhož je počítač připojen k dataloggeru Sunny WebBox. V případě potřeby si přečtěte návod k počítači. Pokud není zobrazeno žádné připojení k místní síti, přečtěte si kapitolu 12.1 Identifikace obecných chyb u dataloggeru Sunny WebBox (strana 47). Otevře se okno Připojení k místní síti stav. 5. Na kartě Obecné klikněte na tlačítko [Vlastnosti]. 26 SWebBox20-IA-cs-12 Návod k instalaci

27 SMA Solar Technology AG Uvedení do provozu Otevře se okno Připojení k místní síti vlastnosti. 6. Označte možnost Protokol TCP/IPv4 (Internet Protocol verze 4) a klikněte na tlačítko [Vlastnosti]. Otevře se okno Protokol TCP/IPv4 (Internet Protocol verze 4) vlastnosti. 7. Poznamenejte si stávající síťová nastavení v okně Protokol TCP/IPv4 (Internet Protocol verze 4) vlastnosti. Po konfiguraci dataloggeru Sunny WebBox tak budete moci obnovit původní síťová nastavení počítače. 8. V okně Protokol TCP/IPv4 (Internet Protocol verze 4) vlastnosti zadejte následující statická síťová nastavení pro počítač: Označte políčko Použít následující IP adresu. Do pole IP adresa: zadejte Do pole Maska podsítě: zadejte Pokud jsou zadány nějaké hodnoty v polích Výchozí brána, Upřednostňovaný server DSN a Alternativní server DNS, tyto zadané hodnoty vymažte. 9. Klikněte na tlačítko [OK]. 10. V okně Připojení k místní síti vlastnosti klikněte na tlačítko [OK]. Počítač je nastavený na síťová nastavení dataloggeru Sunny WebBox. Návod k instalaci SWebBox20-IA-cs-12 27

28 Uvedení do provozu SMA Solar Technology AG Windows XP, Windows Spusťte počítač. 2. V systému Windows klikněte na možnosti Start > Nastavení > Síťová připojení. 3. Dvakrát klikněte na připojení k místní síti, jejímž prostřednictvím je datalogger Sunny WebBox připojen. Pokud systém Windows zobrazuje několik připojení k místní síti, je do počítače pravděpodobně integrováno několik síťových portů. Dbejte na to, abyste vybrali správné síťové připojení, pomocí něhož je počítač připojen k dataloggeru Sunny WebBox. V případě potřeby si přečtěte návod k počítači. Pokud není zobrazeno žádné připojení k místní síti, přečtěte si informace v kapitole 12.1 Identifikace obecných chyb u dataloggeru Sunny WebBox (strana 47). Otevře se okno Připojení k místní síti stav. 4. Na kartě Obecné klikněte na tlačítko [Vlastnosti]. Otevře se okno Připojení k místní síti vlastnosti. 5. Označte možnost Protokol sítě Internet (TCP/IP) a klikněte na tlačítko [Vlastnosti]. Otevře se okno Protokol sítě Internet (TCP/IP) vlastnosti. 6. Poznamenejte si stávající síťová nastavení v okně Protokol sítě Internet (TCP/IP) vlastnosti. Po konfiguraci dataloggeru Sunny WebBox tak budete moci obnovit původní síťová nastavení počítače. 28 SWebBox20-IA-cs-12 Návod k instalaci

29 SMA Solar Technology AG Uvedení do provozu 7. V okně Protokol sítě Internet (TCP/IP) vlastnosti proveďte následující statická síťová nastavení: Označte políčko Použít následující adresu IP. Do pole Adresa IP: zadejte Do pole Maska podsítě: zadejte Pokud jsou zadány nějaké hodnoty v polích Výchozí brána, Upřednostňovaný server DSN a Náhradní server DNS, tyto zadané hodnoty vymažte. 8. Klikněte na tlačítko [OK]. 9. V okně Připojení k místní síti vlastnosti klikněte na tlačítko [OK]. Počítač je nastavený na síťová nastavení dataloggeru Sunny WebBox. Návod k instalaci SWebBox20-IA-cs-12 29

30 Uvedení do provozu SMA Solar Technology AG 6.5 První přihlášení k dataloggeru Sunny WebBox 1. Spusťte webový prohlížeč (např. Internet Explorer). Aktivace JavaScriptu ve webovém prohlížeči Uživatelské rozhraní dataloggeru Sunny WebBox vyžaduje JavaScript, aby mohlo správně zobrazovat obsah a provádět funkce dataloggeru Sunny WebBox. Ověřte, zda je JavaScript ve vašem webovém prohlížeči aktivovaný. V případě potřeby si přečtěte nápovědu ke svému webovému prohlížeči. 2. Do řádku adresy zadejte a stiskněte klávesu Enter. Otevře se přihlašovací stránka dataloggeru Sunny WebBox. Pokud se stránka neotevře, přečtěte si informace v kapitole 12.1 Identifikace obecných chyb u dataloggeru Sunny WebBox (strana 47). 3. Přihlaste se jako uživatel nebo jako instalační technik. Heslo pro uživatele je při expedici 0000, heslo pro instalačního technika je při expedici Zabezpečení v místní síti Standardní heslo všech uživatelských skupin brzy změňte, aby se zabránilo neoprávněnému přístupu. 30 SWebBox20-IA-cs-12 Návod k instalaci

31 SMA Solar Technology AG Uvedení do provozu 6.6 Konfigurace dataloggeru Sunny WebBox pro místní síť Informace k zapojení dataloggeru Sunny WebBox do místní sítě Ochrana ethernetové sítě před útoky zvenčí Chraňte svou ethernetovou síť vhodnými bezpečnostními opatřeními, jako je např. brána firewall a nastavování bezpečných hesel (viz návod k obsluze dataloggeru Sunny WebBox). Po prvním přihlášení k dataloggeru Sunny WebBox změňte hesla pro každou uživatelskou skupinu. Změna síťových nastavení Neměňte síťová nastavení síťových zařízení, pokud si nejste jisti tím, jaké následky změna bude mít. V důsledku změny hodnot se může stát, že stávající síť nebude fungovat nebo bude fungovat pouze částečně. V případě dotazů se obraťte na správce vaší sítě. Pro zapojení dataloggeru Sunny WebBox do místní sítě máte na výběr dvě možnosti: použití dynamických síťových nastavení (DHCP) provedení statických síťových nastavení Použití dynamických síťových nastavení (DHCP) Při používání protokolu DHCP (Dynamic Host Configuration Protocol) získává datalogger Sunny WebBox svá síťová nastavení (IP adresa, maska podsítě, brána a DNS servery) prostřednictvím serveru DHCP. Výrobní nastavení Protokol DHCP je v dataloggeru Sunny WebBox z výroby aktivovaný. Požadavky na server DHCP Pokud chcete síťová nastavení dataloggeru Sunny WebBox získávat prostřednictvím protokolu DHCP, zkontrolujte nejdříve svůj server DHCP. Server DHCP musí prodlužovat lease (propůjčení) přidělené IP adresy. Pokud server DHCP po uplynutí doby propůjčení přiděluje novou IP adresu, doporučujeme od používání protokolu DHCP upustit. Otevření uživatelského rozhraní prostřednictvím URL adresy sériové číslo funguje pouze tehdy, pokud je váš server DHCP vybaven funkcí DNS. Pokud váš server DHCP není vybaven funkcí DNS a přesto chcete protokol DHCP používat, můžete uživatelské rozhraní otevřít prostřednictvím aktuální IP adresy dataloggeru Sunny WebBox. Aktuální IP adresu lze zjistit prostřednictvím SD karty (viz strana 43). Případně můžete IP adresu dataloggeru Sunny WebBox přečíst na serveru DHCP. Server DHCP dokáže za normálních okolností zobrazit seznam všech přístrojů, které od něj obdržely IP adresu. Datalogger Sunny WebBox pak můžete identifikovat podle jeho MAC adresy. MAC adresu svého dataloggeru Sunny WebBox najdete na typovém štítku. Návod k instalaci SWebBox20-IA-cs-12 31

32 Uvedení do provozu SMA Solar Technology AG 1. Přihlaste se k dataloggeru Sunny WebBox. 2. Ve stromové struktuře FV systému vyberte datalogger Sunny WebBox a v přístrojové nabídce klikněte na možnost Nastavení. 3. Klikněte na skupinu parametrů Externí komunikace > DHCP. 4. Klikněte na tlačítko [Upravit]. 5. V poli Zapnuto vyberte možnost Ano. 6. Klikněte na tlačítko [Uložit] Provedení statických síťových nastavení (deaktivace protokolu DHCP) 1. Přihlaste se k dataloggeru Sunny WebBox. 2. Ve stromové struktuře FV systému vyberte datalogger Sunny WebBox a v přístrojové nabídce klikněte na možnost Nastavení. 3. Klikněte na skupinu parametrů Externí komunikace > Ethernet. 4. Klikněte na tlačítko [Upravit]. 5. Do pole IP adresa DNS serveru zadejte IP adresu serveru DNS (Domain Name System). Obvykle se sem musí zadat IP adresa směrovače. 6. Do pole IP adresa brány zadejte IP adresu brány své sítě. Obvykle se sem musí zadat IP adresa směrovače. 7. Do pole IP adresa zadejte statickou IP adresu, pod níž má být datalogger Sunny WebBox v místní síti dostupný (viz kapitola 14.7 Přidělení IP adresy v místní síti (strana 57)). 8. Do pole Maska podsítě zadejte masku podsítě své sítě. Informaci obvykle najdete v návodu ke směrovači. 9. Ve skupině parametrů DHCP v poli Zapnuto vyberte možnost Ne. 10. Klikněte na tlačítko [Uložit]. Datalogger Sunny WebBox uloží síťová nastavení. Ukládání může trvat až 30 sekund. Během ukládání datalogger Sunny WebBox s technologií Bluetooth neodpojujte od zdroje napětí. Ukládání je dokončené, když jste přesměrováni na novou IP adresu nebo když datalogger Sunny WebBox již není dostupný prostřednictvím webového prohlížeče. Resetování síťových nastavení počítače Resetujte původní síťová nastavení počítače, abyste se k němu v případě potřeby opět dostali přes svou místní síť (viz kapitola 6.4 Provedení síťových nastavení na počítači (strana 26)). 11. Po dokončení ukládání dataloggeru Sunny WebBox vytáhněte síťový zdroj dataloggeru Sunny WebBox ze zásuvky. 12. Odstraňte síťový kabel (modrý). 32 SWebBox20-IA-cs-12 Návod k instalaci

33 SMA Solar Technology AG Uvedení do provozu Připojení dataloggeru Sunny WebBox k místní síti 1. Pomocí červeného kabelu (propojovacího (patch) kabelu) spojte datalogger Sunny WebBox přímo s protějším zařízením (např. směrovač, přepínač nebo rozbočovač) místní sítě (viz ➀ ). Port protějšího zařízení je obvykle označen stejným symbolem jako síťový port na dataloggeru Sunny WebBox. V případě potřeby si přečtěte návod k protějšímu zařízení. Doporučení pro síťovou kabeláž Pokud by dodaný síťový kabel byl příliš krátký, dbejte při koupi delšího kabelu následujících pokynů: Potřebujete propojovací (patch) kabel. Zbytečně dlouhý kabel má negativní vliv na kvalitu signálu. Maximální povolená délka kabelu na každý segment činí 100 m. Použijte kvalitní, stíněný kabel typu kroucená dvojlinka kategorie 5 (FTP Cat 5) nebo vyšší. 2. Připojte k dataloggeru Sunny WebBox síťový zdroj a zastrčte ho do zásuvky (viz ➁ ). Datalogger Sunny WebBox se spustí a je připravený k provozu, když LED diody SYSTEM a POWER svítí zeleně. Spouštění může trvat až 90 sekund. Pokud LED dioda SYSTEM nebo POWER nesvítí zeleně, přečtěte si informace v kapitole 12.1 Identifikace obecných chyb u dataloggeru Sunny WebBox (strana 47). Uživatelské rozhraní dataloggeru Sunny WebBox je dostupné prostřednictvím nové IP adresy nebo URL adresy sériovéčíslo (viz kapitola 7 Přihlášení a odhlášení na dataloggeru Sunny WebBox (strana 34)). Návod k instalaci SWebBox20-IA-cs-12 33

34 Přihlášení a odhlášení na dataloggeru Sunny WebBox SMA Solar Technology AG 7 Přihlášení a odhlášení na dataloggeru Sunny WebBox 7.1 Přihlášení k dataloggeru Sunny WebBox Neoprávněný přístup k vašemu FV systému Heslo FV systému chrání váš FV systém před neoprávněným přístupem. Po prvním přihlášení změňte standardní heslo pro obě uživatelské skupiny. Heslo FV systému při expedici Všechny přístroje jsou expedovány s heslem 0000 pro uživatele a 1111 pro instalační techniky. 1. Spusťte webový prohlížeč (např. Internet Explorer). 2. Pokud pro datalogger Sunny WebBox používáte protokol DHCP (výrobní nastavení), zadejte do řádku adresy URL adresu sériovéčíslo (např. a stiskněte klávesu Enter. Tip: Sériové číslo najdete na typovém štítku (viz kapitola 4.2 Typový štítek (strana 14)) nebo ho můžete zjistit pomocí SD karty (viz kapitola 9.4 Zjištění aktuálních síťových nastavení dataloggeru Sunny WebBox pomocí SD karty (strana 43)). Otevře se přihlašovací stránka dataloggeru Sunny WebBox. Pokud se stránka neotevře, přečtěte si kapitolu 12.1 Identifikace obecných chyb u dataloggeru Sunny WebBox (strana 47). 3. Pokud pro datalogger Sunny WebBox používáte statická síťová nastavení, zadejte do řádku adresy statickou IP adresu dataloggeru Sunny WebBox a stiskněte klávesu Enter. Pokud IP adresu dataloggeru Sunny WebBox neznáte, viz kapitola 9.4 Zjištění aktuálních síťových nastavení dataloggeru Sunny WebBox pomocí SD karty (strana 43). Otevře se přihlašovací stránka dataloggeru Sunny WebBox. Pokud se stránka neotevře, přečtěte si kapitolu 12.1 Identifikace obecných chyb u dataloggeru Sunny WebBox (strana 47). 4. Vyberte jazyk. 5. V poli Uživatel vyberte uživatelskou skupinu, pod kterou se chcete přihlásit. 6. Do pole Heslo zadejte heslo příslušející ke zvolené uživatelské skupině. 7. Klikněte na tlačítko [Přihlásit]. Otevře se uživatelské rozhraní dataloggeru Sunny WebBox. 34 SWebBox20-IA-cs-12 Návod k instalaci

35 SMA Solar Technology AG Přihlášení a odhlášení na dataloggeru Sunny WebBox 7.2 Odhlášení z dataloggeru Sunny WebBox 1. Na panelu nástrojů klikněte na tlačítko [Odhlásit]. Otevře se přihlašovací stránka dataloggeru Sunny WebBox. Jste úspěšně odhlášení. Návod k instalaci SWebBox20-IA-cs-12 35

36 Konfigurace přístupu k internetu pro datalogger Sunny WebBox SMA Solar Technology AG 8 Konfigurace přístupu k internetu pro datalogger Sunny WebBox 8.1 Informace k přístupu k internetu pro datalogger Sunny WebBox Změna rozšířených síťových nastavení Neměňte síťová nastavení síťových zařízení, pokud si nejste jisti tím, jaké následky změna bude mít. V důsledku změny hodnot se může stát, že stávající síť nebude fungovat nebo bude fungovat pouze částečně. V případě dotazů se obraťte na správce vaší sítě. Pokud pro připojení k internetu používáte proxy server, musíte v dataloggeru Sunny WebBox provést nastavení proxy (viz kapitola 8.2 Provedení nastavení proxy (strana 36)). Pokud chcete datalogger Sunny WebBox zpřístupnit prostřednictvím internetu, abyste například měli přímý přístup k dataloggeru Sunny WebBox přes portál Sunny Portal, musíte ve svém směrovači nastavit přesměrování portu. K tomu může být v ojedinělých případech nutné upravit síťové porty dataloggeru Sunny WebBox (viz kapitola 8.3 Nastavení portu HTTP (strana 37) a kapitola 8.4 Nastavení portu NAT (strana 37)). 8.2 Provedení nastavení proxy Pokud se ve vaší síti nachází proxy server, musíte v dataloggeru Sunny WebBox provést nastavení proxy. Nastavení proxy dataloggeru Sunny WebBox jsou zapotřebí pro připojení k portálu Sunny Portal a pro aktualizaci firmwaru dataloggeru Sunny WebBox nebo přístrojů vašeho FV systému. Používání proxy serveru 1. Ve stromové struktuře FV systému vyberte datalogger Sunny WebBox a v přístrojové nabídce klikněte na možnost Nastavení. 2. Klikněte na skupinu parametrů Externí komunikace > Nastavení proxy. 3. Chcete-li používat proxy server, vyberte v poli Zapnuto možnost Ano. 4. Do pole Přihlašovací jméno zadejte přihlašovací jméno pro proxy server. 5. Do pole Port zadejte síťový port, pod nímž je proxy server dostupný. 6. Do pole Heslo zadejte heslo pro proxy server. 7. V poli Potvrďte heslo potvrďte zadané heslo. 8. Do pole Server zadejte IP adresu proxy serveru. 9. Klikněte na tlačítko [Uložit]. Nepoužívání proxy serveru 1. Ve stromové struktuře FV systému vyberte datalogger Sunny WebBox a v přístrojové nabídce klikněte na možnost Nastavení. 2. Klikněte na skupinu parametrů Externí komunikace > Nastavení proxy. 3. Nechcete-li používat proxy server, vyberte v poli Zapnuto možnost Ne. 4. Klikněte na tlačítko [Uložit]. 36 SWebBox20-IA-cs-12 Návod k instalaci

37 SMA Solar Technology AG Konfigurace přístupu k internetu pro datalogger Sunny WebBox 8.3 Nastavení portu HTTP Úprava síťových portů Změna portů je nutná jen v ojedinělých případech. Před úpravou portů se obraťte na správce vaší sítě. Port HTTP je síťový port, pod nímž je uživatelské rozhraní dataloggeru Sunny WebBox dostupné v místní síti. Standardně je port HTTP nastavený na 80. Pokud nastavíte jiný port HTTP, musíte ho při otevírání uživatelského rozhraní zadat za IP adresu. Příklad: IP adresa dataloggeru Sunny WebBox je a port HTTP jste změnili na Pak musíte do řádku adresy ve webovém prohlížeči zadat 1. Přihlaste se k dataloggeru Sunny WebBox. 2. Ve stromové struktuře FV systému vyberte datalogger Sunny WebBox a v přístrojové nabídce klikněte na možnost Nastavení. 3. Klikněte na skupinu parametrů Externí komunikace > HTTP. 4. Klikněte na tlačítko [Upravit]. 5. V poli Port nastavte požadovaný port (výrobní nastavení: port 80). 6. Klikněte na tlačítko [Uložit]. 8.4 Nastavení portu NAT Úprava síťových portů Změna portů je nutná jen v ojedinělých případech. Před úpravou portů se obraťte na správce vaší sítě. Datalogger Sunny WebBox při přenosu dat na portál Sunny Portal sdělí, pod kterou IP adresou a kterým portem je datalogger Sunny WebBox prostřednictvím internetu dostupný. Musíte ve směrovači nastavit přesměrování portu a povolit požadovaný port (viz návod ke směrovači). Standardně je port NAT nastavený na 80. Pokud se ve vaší místní síti nachází několik dataloggerů Sunny WebBox, musíte zvolit různé porty NAT. Pokud jste zvolili jiný port NAT než 80, musíte změněný port NAT nastavit také v dataloggeru Sunny WebBox. 1. Přihlaste se k dataloggeru Sunny WebBox. 2. Ve stromové struktuře FV systému vyberte datalogger Sunny WebBox a v přístrojové nabídce klikněte na možnost Nastavení. 3. Klikněte na skupinu parametrů Externí komunikace > Nat. 4. Klikněte na tlačítko [Upravit]. 5. V poli Port nastavte požadovaný port. 6. Klikněte na tlačítko [Uložit]. Návod k instalaci SWebBox20-IA-cs-12 37

38 Servisní funkce SMA Solar Technology AG 9 Servisní funkce 9.1 Provedení vlastní aktualizace dataloggeru Sunny WebBox Informace Máte možnost aktualizovat firmware dataloggeru Sunny WebBox. Aktualizaci firmwaru lze provést prostřednictvím internetu nebo pomocí SD karty. Stávající nastavení dataloggeru Sunny WebBox a údaje FV systému zůstanou po aktualizaci zachovány. Aby byl firmware dataloggeru Sunny WebBox vždy zcela aktuální, doporučujeme zvolit automatickou aktualizaci firmwaru prostřednictvím internetu. Provádění aktualizace je indikováno oranžovým blikáním LED diody SYSTEM a dočasným červeným problikáváním všech LED diod. Aktualizace firmwaru je dokončená, když LED dioda SYSTEM svítí zeleně. Aktualizace může trvat maximálně 20 minut. Zjištění aktuální verze firmwaru dataloggeru Sunny WebBox Aktuální verzi firmwaru dataloggeru Sunny WebBox můžete zjistit v uživatelském rozhraní vlevo dole ve stavové liště. Dočasná nepřístupnost uživatelského rozhraní Datalogger Sunny WebBox se během aktualizace restartuje a na krátkou dobu nebudete mít přístup k jeho uživatelskému rozhraní. Během aktualizace datalogger Sunny WebBox neodpojujte od zdroje napětí Aktualizace firmwaru prostřednictvím internetu (doporučeno) Pokud datalogger Sunny WebBox disponuje přístupem k internetu, můžete datalogger Sunny WebBox prostřednictvím internetu automaticky nebo ručně aktualizovat. Aktivace/deaktivace automatické aktualizace firmwaru Je-li aktivována automatická aktualizace firmwaru, datalogger Sunny WebBox jedenkrát denně kontroluje, zda je k dispozici nová aktualizace firmwaru. Je-li nová aktualizace firmwaru k dispozici, datalogger Sunny WebBox ji stáhne z internetu. Aktualizace se automaticky zahájí v noci mezi a hod. Neočekávané přerušení automaticky prováděné aktualizace Pokud je automaticky prováděná aktualizace dataloggeru Sunny WebBox přerušena (např. výpadkem proudu), datalogger Sunny WebBox spustí aktualizaci znovu v nejbližším nastaveném časovém intervalu. 1. Ve stromové struktuře FV systému vyberte datalogger Sunny WebBox a v přístrojové nabídce klikněte na možnost Nastavení. 38 SWebBox20-IA-cs-12 Návod k instalaci
