1 Příručka rychlého nastavení sítě WorkCentre M123/M128 WorkCentre Pro 123/ P42078_CS

2 2004. Všechna práva vyhrazena. Uplatňovaná ochrana autorských práv se vztahuje na všechny formy a záležitosti spojené s materiálem a informacemi, které jsou chráněny autorskými právy v souladu se zákonným nebo soudním právem, nebo uvedeny níže, včetně, ale bez omezení na materiály generované ze zobrazení a vzhledu obrazovek atd. Názvy Xerox, The Document Company, digitální logo X a názvy všech produktů společnosti Xerox uvedené v této publikaci jsou obchodní značky společnosti Xerox Corporation. Názvy produktů a obchodní značky jiných společností jsou jako takové uznány a označeny. Podrobnější informace o produktech s licencí viz oddíl O licenci. Informace v tomto dokumentu byly správné v době vydání. Společnost Xerox si vyhrazuje právo tyto informace kdykoli změnit bez předchozího upozornění. Technické a jiné změny budou upraveny v následujících vydáních této dokumentace. Nejaktuálnější informace naleznete na webové adrese

uvedeny níže, včetně, ale bez omezení na materiály generované ze zobrazení a vzhledu obrazovek atd.

3 Obsah RYCHLÉ NASTAVENÍ SÍTĚ (DHCP)...4 NEZBYTNÉ PŘEDPOKLADY PRO RYCHLÉ NASTAVENÍ SÍTĚ POMOCÍ TCP/IP:...4 KONFIGURACE IP ADRESY PŘÍSTROJE M123/M128 POMOCÍ DHCP:...4 POSTUP PRO RYCHLÉ NASTAVENÍ SÍTĚ POMOCÍ TCP/IP:...4 RYCHLÉ NASTAVENÍ SÍTĚ (STATICKÁ IP ADRESA)...5 POSTUPY PRO RUČNÍ NASTAVENÍ SÍTĚ POMOCÍ STATICKÉ IP ADRESY:...6 RNS Strana 3 ze 8 701P42078_CS

..4 KONFIGURACE IP ADRESY PŘÍSTROJE M123/M128 POMOCÍ DHCP:.

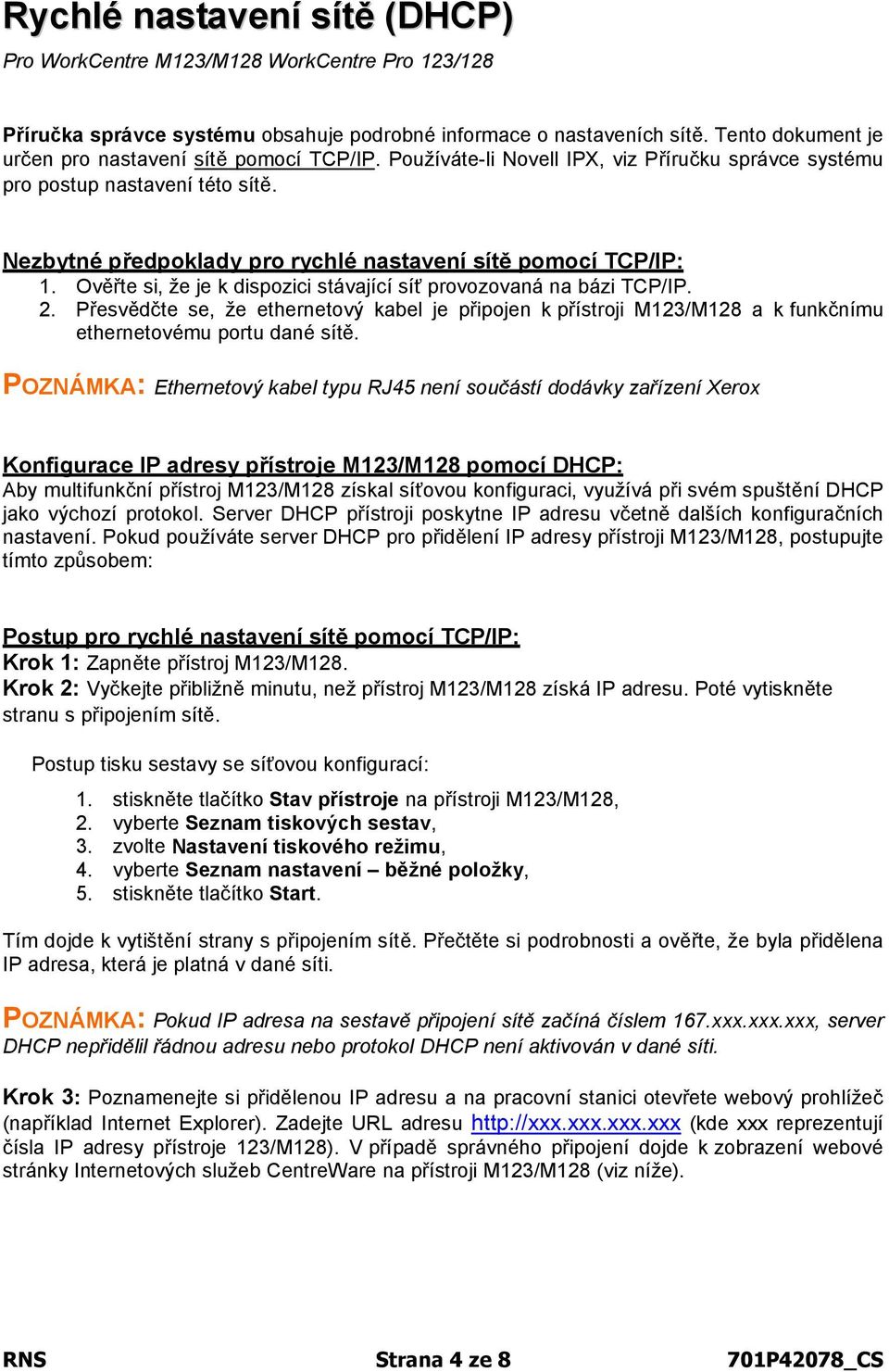

4 Rychlé nastavení sítě (DHCP) Pro WorkCentre M123/M128 WorkCentre Pro 123/128 Příručka správce systému obsahuje podrobné informace o nastaveních sítě. Tento dokument je určen pro nastavení sítě pomocí TCP/IP. Používáte-li Novell IPX, viz Příručku správce systému pro postup nastavení této sítě. Nezbytné předpoklady pro rychlé nastavení sítě pomocí TCP/IP: 1. Ověřte si, že je k dispozici stávající síť provozovaná na bázi TCP/IP. 2. Přesvědčte se, že ethernetový kabel je připojen k přístroji M123/M128 a k funkčnímu ethernetovému portu dané sítě. POZNÁMKA: Ethernetový kabel typu RJ45 není součástí dodávky zařízení Xerox Konfigurace IP adresy přístroje M123/M128 pomocí DHCP: Aby multifunkční přístroj M123/M128 získal síťovou konfiguraci, využívá při svém spuštění DHCP jako výchozí protokol. Server DHCP přístroji poskytne IP adresu včetně dalších konfiguračních nastavení. Pokud používáte server DHCP pro přidělení IP adresy přístroji M123/M128, postupujte tímto způsobem: Postup pro rychlé nastavení sítě pomocí TCP/IP: Krok 1: Zapněte přístroj M123/M128. Krok 2: Vyčkejte přibližně minutu, než přístroj M123/M128 získá IP adresu. Poté vytiskněte stranu s připojením sítě. Postup tisku sestavy se síťovou konfigurací: 1. stiskněte tlačítko Stav přístroje na přístroji M123/M128, 2. vyberte Seznam tiskových sestav, 3. zvolte Nastavení tiskového režimu, 4. vyberte Seznam nastavení běžné položky, 5. stiskněte tlačítko Start. Tím dojde k vytištění strany s připojením sítě. Přečtěte si podrobnosti a ověřte, že byla přidělena IP adresa, která je platná v dané síti. POZNÁMKA: Pokud IP adresa na sestavě připojení sítě začíná číslem 167.xxx.xxx.xxx, server DHCP nepřidělil řádnou adresu nebo protokol DHCP není aktivován v dané síti. Krok 3: Poznamenejte si přidělenou IP adresu a na pracovní stanici otevřete webový prohlížeč (například Internet Explorer). Zadejte URL adresu (kde xxx reprezentují čísla IP adresy přístroje 123/M128). V případě správného připojení dojde k zobrazení webové stránky Internetových služeb CentreWare na přístroji M123/M128 (viz níže). RNS Strana 4 ze 8 701P42078_CS

Nezbytné předpoklady pro rychlé nastavení sítě pomocí TCP/IP: 1. Ověřte si, že je k dispozici stávající síť provozovaná na bázi TCP/IP. 2.

Obrázek 1 POZNÁMKA: Internetové služby CentreWare slouží jako výkonný nástroj ke vzdálené konfiguraci přístroje M123/M128. Výchozí uživatelské jméno je 11111 a heslo je x-admin.

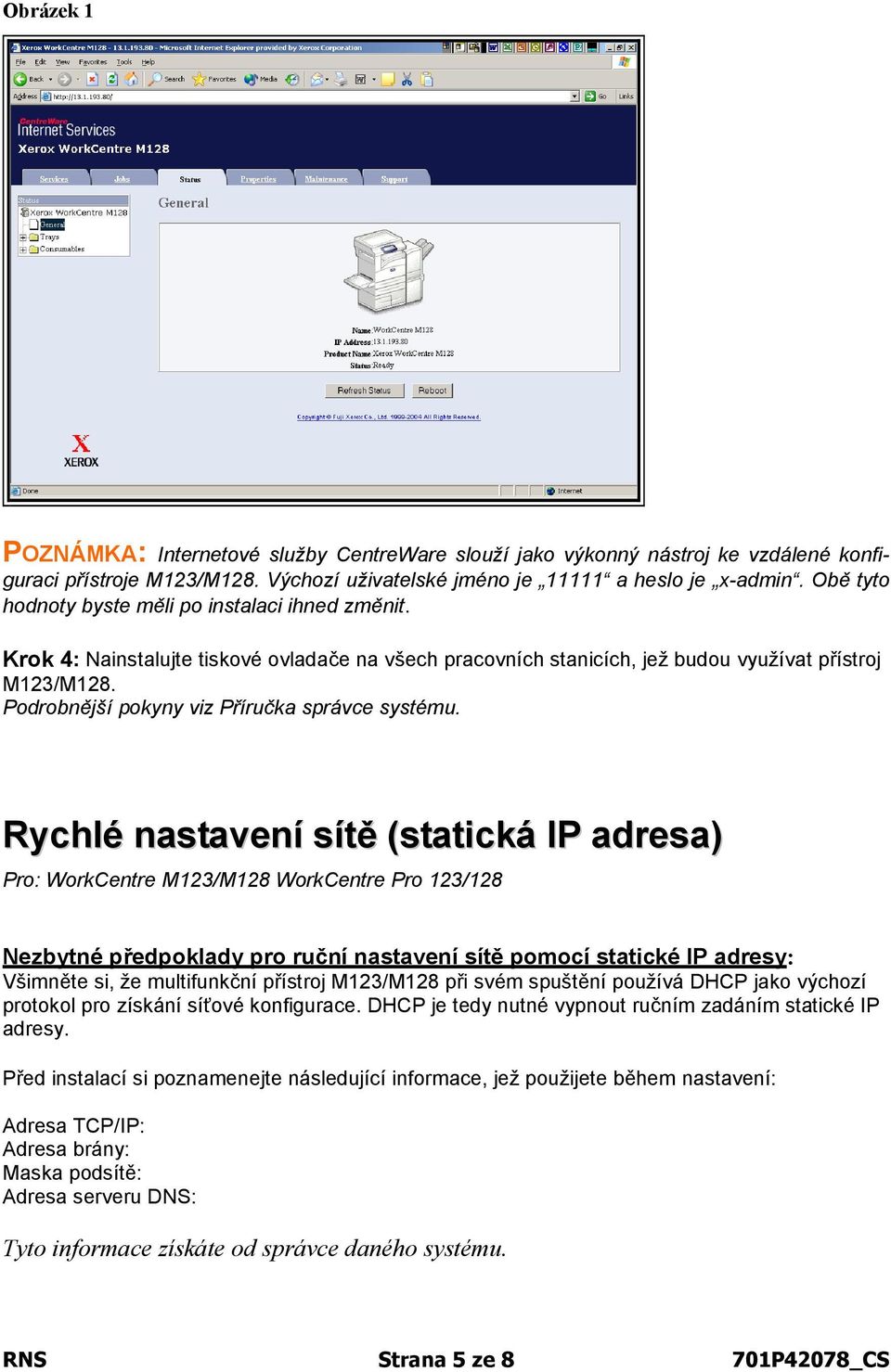

5 Obrázek 1 POZNÁMKA: Internetové služby CentreWare slouží jako výkonný nástroj ke vzdálené konfiguraci přístroje M123/M128. Výchozí uživatelské jméno je a heslo je x-admin. Obě tyto hodnoty byste měli po instalaci ihned změnit. Krok 4: Nainstalujte tiskové ovladače na všech pracovních stanicích, jež budou využívat přístroj M123/M128. Podrobnější pokyny viz Příručka správce systému. Rychlé nastavení sítě (statická IP adresa) Pro: WorkCentre M123/M128 WorkCentre Pro 123/128 Nezbytné předpoklady pro ruční nastavení sítě pomocí statické IP adresy: Všimněte si, že multifunkční přístroj M123/M128 při svém spuštění používá DHCP jako výchozí protokol pro získání síťové konfigurace. DHCP je tedy nutné vypnout ručním zadáním statické IP adresy. Před instalací si poznamenejte následující informace, jež použijete během nastavení: Adresa TCP/IP: Adresa brány: Maska podsítě: Adresa serveru DNS: Tyto informace získáte od správce daného systému. RNS Strana 5 ze 8 701P42078_CS

Podrobnější pokyny viz Příručka správce systému.

6 Postupy pro ruční nastavení sítě pomocí statické IP adresy: Krok 1: Zapněte přístroj M123/M128. Krok 2: Vyberte Přihlášení/odhlášení. Zadejte uživatelské ID (11111). Zvolte Nastavení systému Nastavení systému Síťová nastavení Nastavení protokolu. Krok 3: Vyberte IP adresa a stiskněte Změnit nastavení. Zadejte IP adresu daného přístroje. Je-li v daném poli zobrazena nesprávná IP adresa, jedním stiskem tlačítka Vymazat ji odstraníte. Příklad: Chcete-li vložit IP adresu , zadejte 10 a stiskněte tlačítko Další. Zadejte 222 (zde není nutné stisknout tlačítko Další, protože dojde k zaplnění třímístného pole. V tomto případě se výběr kurzoru automaticky přesune do dalšího pole IP adresy). Zadejte 40 a stiskněte tlačítko Další, pak zadejte 57. Po dokončení stiskněte tlačítko Konec. Krok 4: Zadejte adresu výchozí brány a masku podsítě. POZNÁMKA: Nastavení DNS musí být zadáno prostřednictvím Internetových služeb. Krok 5: Na pracovní stanici otevřete webový prohlížeč (například Internet Explorer). Zadejte URL adresu (kde xxx reprezentují čísla IP adresy přístroje M20). V případě správného připojení dojde k zobrazení webové stránky Internetových služeb CentreWare na přístroji M123/M128 (viz níže). Krok 6: Nainstalujte tiskové ovladače na všech pracovních stanicích, jež budou využívat přístroj M123/M128. Podrobnější pokyny viz Příručka správce systému. POZNÁMKA: Nastavení adresy výchozí brány, masky podsítě a adresy DNS lze zadat pomocí Internetových služeb CentreWare v případě, že daný přístroj bude na stejné podsíti jako pracovní stanice. Abyste k nim získali přístup prostřednictvím Internetových služeb CentreWare, zadejte IP adresu přístroje M123/128 do adresy URL. Klepněte na kartu Vlastnosti, potom na složku Nastavení protokolu a nakonec na TCP/IP. Viz příklad na další straně. RNS Strana 6 ze 8 701P42078_CS

Je-li v daném poli zobrazena nesprávná IP adresa, jedním stiskem tlačítka Vymazat ji odstraníte. Příklad: Chcete-li vložit IP adresu 10.224.40.57, zadejte 10 a stiskněte tlačítko Další.

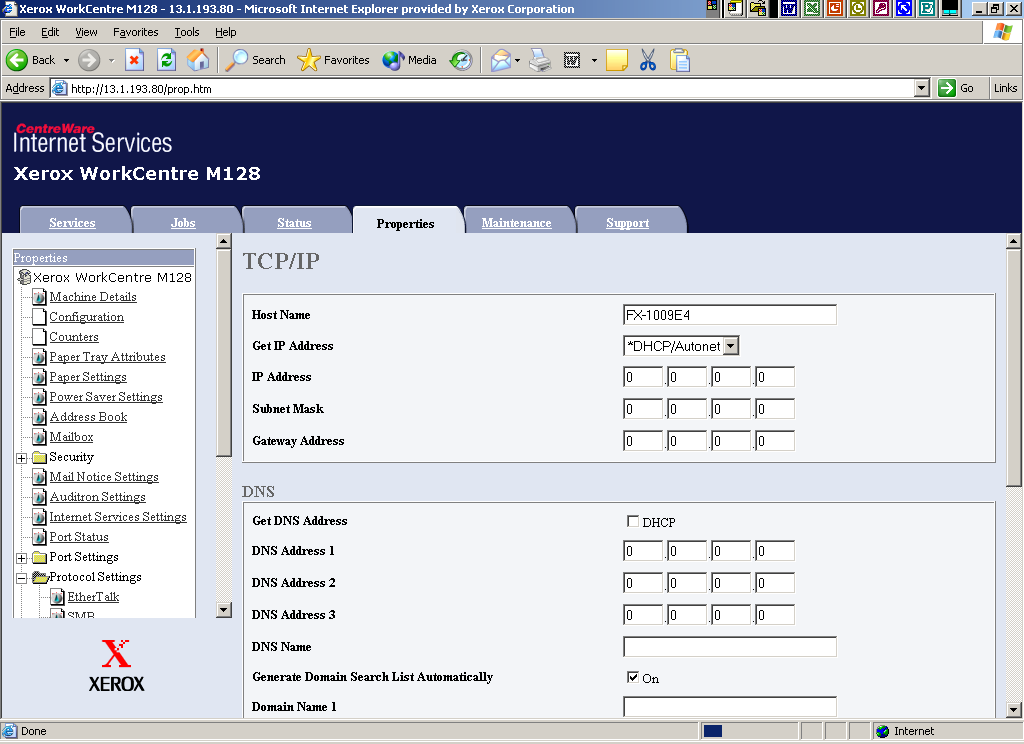

7 Obrázek 2 POZNÁMKA: Internetové služby CentreWare slouží jako výkonný nástroj ke vzdálené konfiguraci přístroje M123/M128. Výchozí uživatelské ID je a heslo je x-admin. Obě tyto hodnoty byste měli po instalaci ihned změnit. RNS Strana 7 ze 8 701P42078_CS

Výchozí uživatelské ID je 11111 a heslo je x-admin.

8 RNS Strana 8 ze 8 701P42078_CS
