DVR zařízení společnosti IdentiVision. Školení 1

Transkript

1 DVR zařízení společnosti IdentiVision Školení 1

2 Co je to? Školení 2

3 IdentiVision IdentiVision vyrábí CCTV produkty určené k identifikaci osob Nahrávání v D1 (zařízení s D1 záznamem již od 1799Kč) Digitální zoom při živém obrazu i záznamu Nově k dispozici zařízení s HDMI výstupem Záruka 3 roky Přes prodaných kanálů Školení 3

4 Hlavní funkce Nahrávání záznam z analogových kamer Přehrávání záznamů Zobrazení aktuálního obrazu na běžném monitoru Ochrana záznamů před neoprávněným přístupem Odeslání záznamů na FTP server (užitečné, pokud narušitel ukradne z objektu i DVR) Školení 4

5 Další funkce Možnost skrytí obrazu některých kamer Přístup k záznamům z internetu Přístup k záznamům z mobilního telefonu Vzdálená správa z internetu Napojení na EZS Detekce odpojení kamery Kopie záznamů na Flash Disk Školení 5

6 Ovládání Myš, panel zařízení, dálkový ovladač Školení 6

7 Sortiment 4 kanály ICR H41 ICR E42 8 kanálů ICR H81 ICR E83 16 kanálů ICR E163 Školení 7

8 Připojení DVR k počítačové síti DVR lze připojit k síti pomocí RJ45 konektoru. Výhody: Sledování záznamů na počítači přes síť Možnost zálohovat záznamy po síti Možnost přístupu z mobilního telefonu Upgrade firmwaru na dálku Nastavení zařízení po síti Školení 8

9 Síťový kabel 4 barevně odlišené páry 100Mb Ehternet využívá 2 Nestíněný UTP Stíněný STP (FTP) Pro 100Mb Ethernet kategorie 5 nebo 5e Školení 9

10 Křížený nebo nekřížený kabel 2 způsoby zapojení vodičů v kabelu Zařízení stejného typu -> křížený kabel Auto MDI/MDI-X Školení 10

11 Topologie sítě Sběrnice x hvězda Školení 11

12 Přiřazení IP adresy Každé zařízení v síti má svou IP adresu Soukromé rozsahy: Adresu lze nastavit ručně, nebo si ji nechat přiřadit DHCP serverem Školení 12

13 Porty DVR Zařízení pracuje se 3 porty: HTTP port (80) Mobile monitor připojení z mobilního telefonu TCP Port - aktualizace, SNS Školení 13

14 Nastavení routeru Pro přístup z místní sítě obvykle není třeba nic nastavovat, stačí znát adresu DVR Pro přístup z Internetu je třeba nastavit Port Forwarding a znát IP adresu přidělenou poskytovatelem Školení 14

15 Port Forwarding Lze nastavit v každém routeru pod jmény Port Forwarding, Port mapping Má tvar port -> IP adresa v místní síti, port Školení 15

16 Port Forwarding Školení 16

17 Připojení k DVR Z počítače v prohlížeči Internet Explorer Z mobilního telefonu Z programu SNS Školení 17

18 Internet Explorer Školení 18

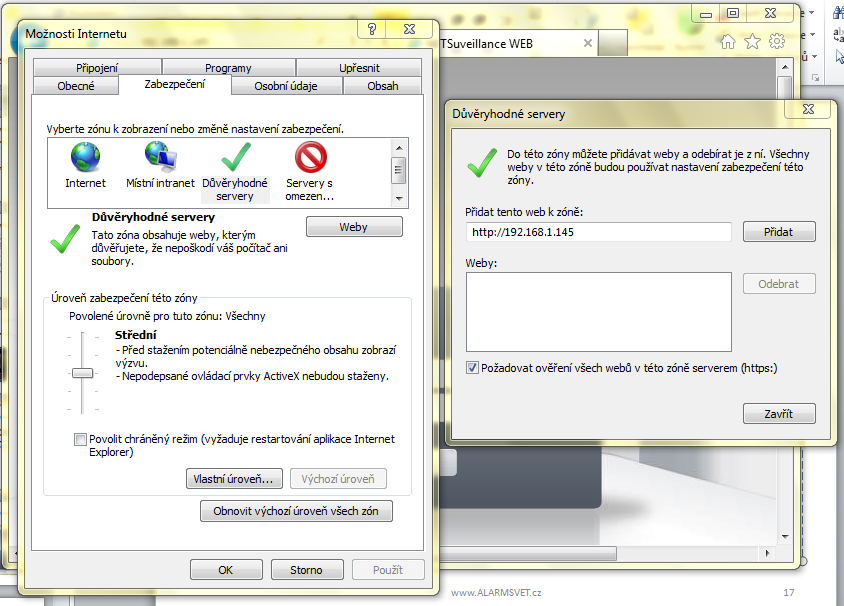

19 Internet Explorer Aby systém fungoval správně, je třeba nainstalovat ActiveX komponentu Přidat web do důvěryhodných Stiskněte ozubené kolečko Možnosti Internetu -> Zabezpečení->Důvěryhodné servery->weby V okně odškrtnněte Požadovat ověření.(https) a přidejte adresu DVR Změňte zabezpečení Důvěryhodné zóny na nízké (!) Školení 19

20 Internet Explorer Školení 20

21 Internet Explorer Školení 21

22 Internet Explorer Školení 22

23 Internet Explorer Školení 23

24 SNS software Dodáván k DVR Až 255 DVR a 4080 kamer Školení 24

25 SNS software Školení 25

26 Připojení z mobilního telefonu Software MyEyE k dispozici pro všechny mobilní platformy Dodáván na CD s DVR Podpora až 24 kamer Dotykové ovládání Ovládání PTZ kamer Školení 26

27 Připojení z mobilního telefonu Školení 27

28 Připojení z mobilního telefonu Školení 28

29 Připojení z mobilního telefonu Školení 29

30 Aktualizační software Automaticky vyhledá zařízení DVR v místní síti Umožňuje aktualizovat i zařízení mimo místní síť (při správně nastaveném Port Forwadringu) Vzdálené aktualizace šetří čas i náklady Programování chráněno heslem (uživatelské právo SYSTEM UPDATE) 2 verze 1.11 (2007) a 1.0 (2008) Ke stáhnutí na Školení 30

31 Aktualizační software Školení 31

32 DDNS Viz minulá přednáška Školení 32

33 Děkuji za pozornost Čas na Vaše otázky Školení 33
