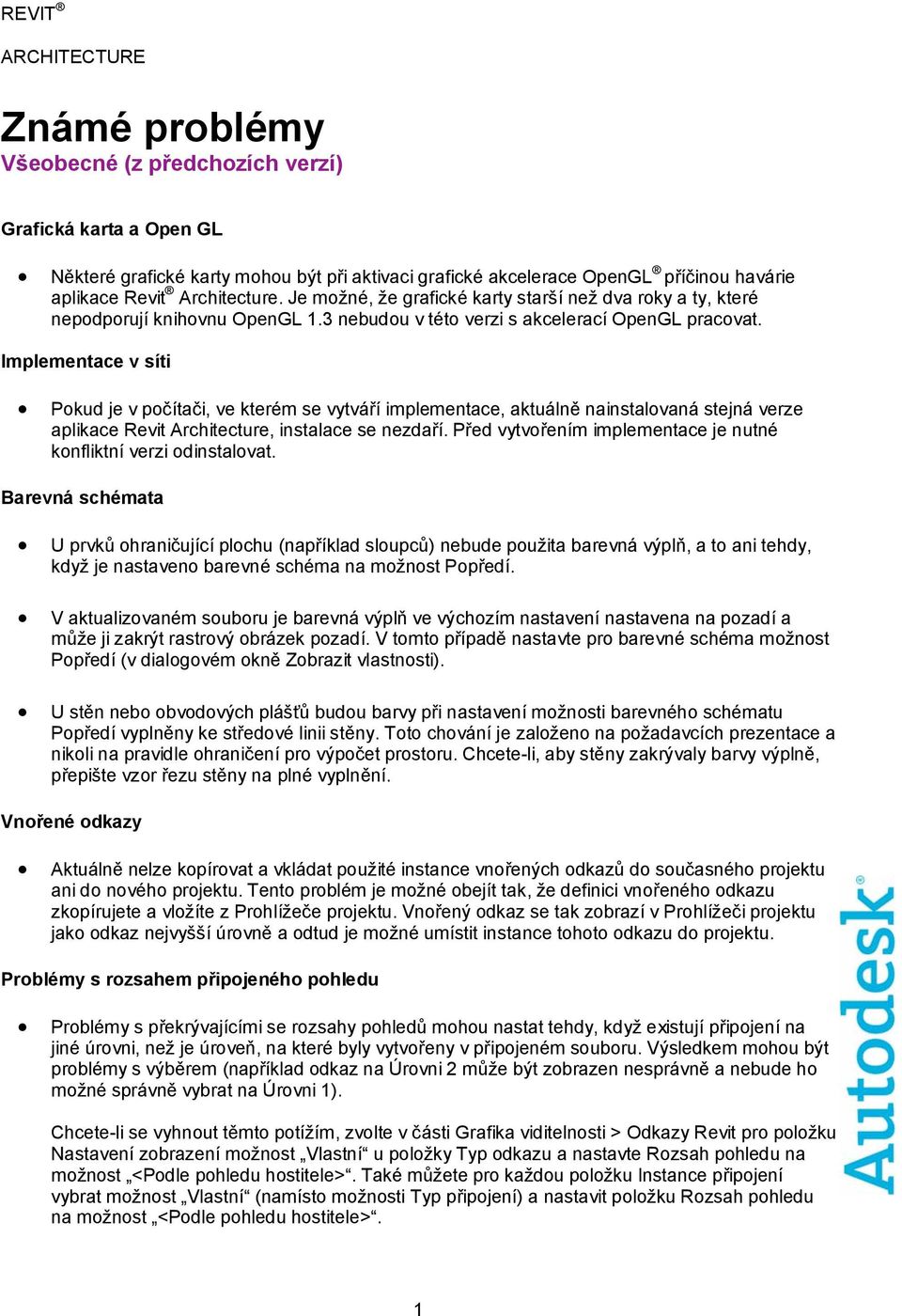

1 REVIT ARCHITECTURE Známé problémy Všeobecné (z předchozích verzí) Grafická karta a Open GL Některé grafické karty mohou být při aktivaci grafické akcelerace OpenGL příčinou havárie aplikace Revit Architecture. Je možné, že grafické karty starší než dva roky a ty, které nepodporují knihovnu OpenGL 1.3 nebudou v této verzi s akcelerací OpenGL pracovat. Implementace v síti Pokud je v počítači, ve kterém se vytváří implementace, aktuálně nainstalovaná stejná verze aplikace Revit Architecture, instalace se nezdaří. Před vytvořením implementace je nutné konfliktní verzi odinstalovat. Barevná schémata U prvků ohraničující plochu (například sloupců) nebude použita barevná výplň, a to ani tehdy, když je nastaveno barevné schéma na možnost Popředí. V aktualizovaném souboru je barevná výplň ve výchozím nastavení nastavena na pozadí a může ji zakrýt rastrový obrázek pozadí. V tomto případě nastavte pro barevné schéma možnost Popředí (v dialogovém okně Zobrazit vlastnosti). U stěn nebo obvodových plášťů budou barvy při nastavení možnosti barevného schématu Popředí vyplněny ke středové linii stěny. Toto chování je založeno na požadavcích prezentace a nikoli na pravidle ohraničení pro výpočet prostoru. Chcete-li, aby stěny zakrývaly barvy výplně, přepište vzor řezu stěny na plné vyplnění. Vnořené odkazy Aktuálně nelze kopírovat a vkládat použité instance vnořených odkazů do současného projektu ani do nového projektu. Tento problém je možné obejít tak, že definici vnořeného odkazu zkopírujete a vložíte z Prohlížeče projektu. Vnořený odkaz se tak zobrazí v Prohlížeči projektu jako odkaz nejvyšší úrovně a odtud je možné umístit instance tohoto odkazu do projektu. Problémy s rozsahem připojeného pohledu Problémy s překrývajícími se rozsahy pohledů mohou nastat tehdy, když existují připojení na jiné úrovni, než je úroveň, na které byly vytvořeny v připojeném souboru. Výsledkem mohou být problémy s výběrem (například odkaz na Úrovni 2 může být zobrazen nesprávně a nebude ho možné správně vybrat na Úrovni 1). Chcete-li se vyhnout těmto potížím, zvolte v části Grafika viditelnosti > Odkazy Revit pro položku Nastavení zobrazení možnost Vlastní u položky Typ odkazu a nastavte Rozsah pohledu na možnost <Podle pohledu hostitele>. Také můžete pro každou položku Instance připojení vybrat možnost Vlastní (namísto možnosti Typ připojení) a nastavit položku Rozsah pohledu na možnost <Podle pohledu hostitele>. 1

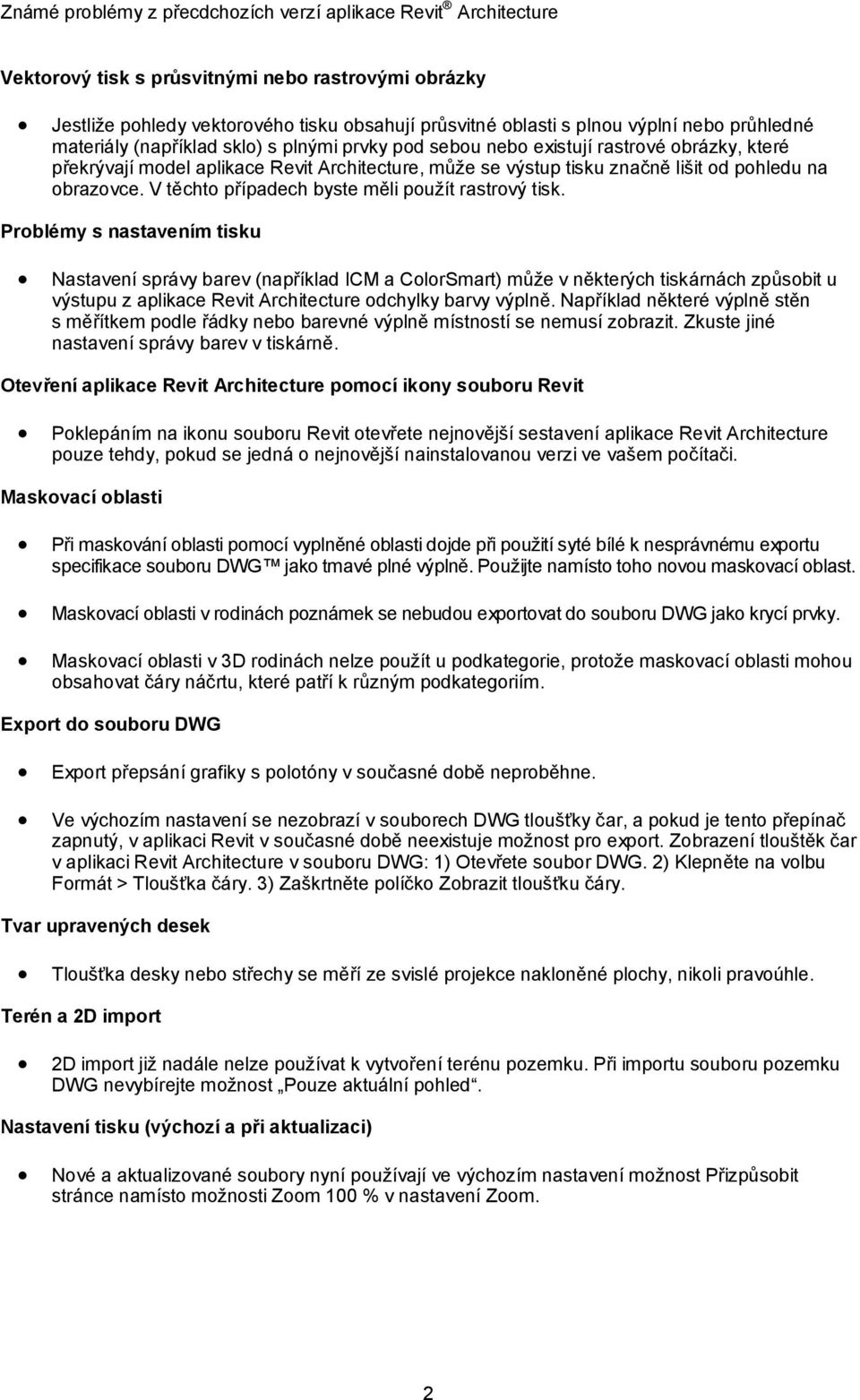

2 Vektorový tisk s průsvitnými nebo rastrovými obrázky Jestliže pohledy vektorového tisku obsahují průsvitné oblasti s plnou výplní nebo průhledné materiály (například sklo) s plnými prvky pod sebou nebo existují rastrové obrázky, které překrývají model aplikace Revit Architecture, může se výstup tisku značně lišit od pohledu na obrazovce. V těchto případech byste měli použít rastrový tisk. Problémy s nastavením tisku Nastavení správy barev (například ICM a ColorSmart) může v některých tiskárnách způsobit u výstupu z aplikace Revit Architecture odchylky barvy výplně. Například některé výplně stěn s měřítkem podle řádky nebo barevné výplně místností se nemusí zobrazit. Zkuste jiné nastavení správy barev v tiskárně. Otevření aplikace Revit Architecture pomocí ikony souboru Revit Poklepáním na ikonu souboru Revit otevřete nejnovější sestavení aplikace Revit Architecture pouze tehdy, pokud se jedná o nejnovější nainstalovanou verzi ve vašem počítači. Maskovací oblasti Při maskování oblasti pomocí vyplněné oblasti dojde při použití syté bílé k nesprávnému exportu specifikace souboru DWG jako tmavé plné výplně. Použijte namísto toho novou maskovací oblast. Maskovací oblasti v rodinách poznámek se nebudou exportovat do souboru DWG jako krycí prvky. Maskovací oblasti v 3D rodinách nelze použít u podkategorie, protože maskovací oblasti mohou obsahovat čáry náčrtu, které patří k různým podkategoriím. Export do souboru DWG Export přepsání grafiky s polotóny v současné době neproběhne. Ve výchozím nastavení se nezobrazí v souborech DWG tloušťky čar, a pokud je tento přepínač zapnutý, v aplikaci Revit v současné době neexistuje možnost pro export. Zobrazení tlouštěk čar v aplikaci Revit Architecture v souboru DWG: 1) Otevřete soubor DWG. 2) Klepněte na volbu Formát > Tloušťka čáry. 3) Zaškrtněte políčko Zobrazit tloušťku čáry. Tvar upravených desek Tloušťka desky nebo střechy se měří ze svislé projekce nakloněné plochy, nikoli pravoúhle. Terén a 2D import 2D import již nadále nelze používat k vytvoření terénu pozemku. Při importu souboru pozemku DWG nevybírejte možnost Pouze aktuální pohled. Nastavení tisku (výchozí a při aktualizaci) Nové a aktualizované soubory nyní používají ve výchozím nastavení možnost Přizpůsobit stránce namísto možnosti Zoom 100 % v nastavení Zoom. 2

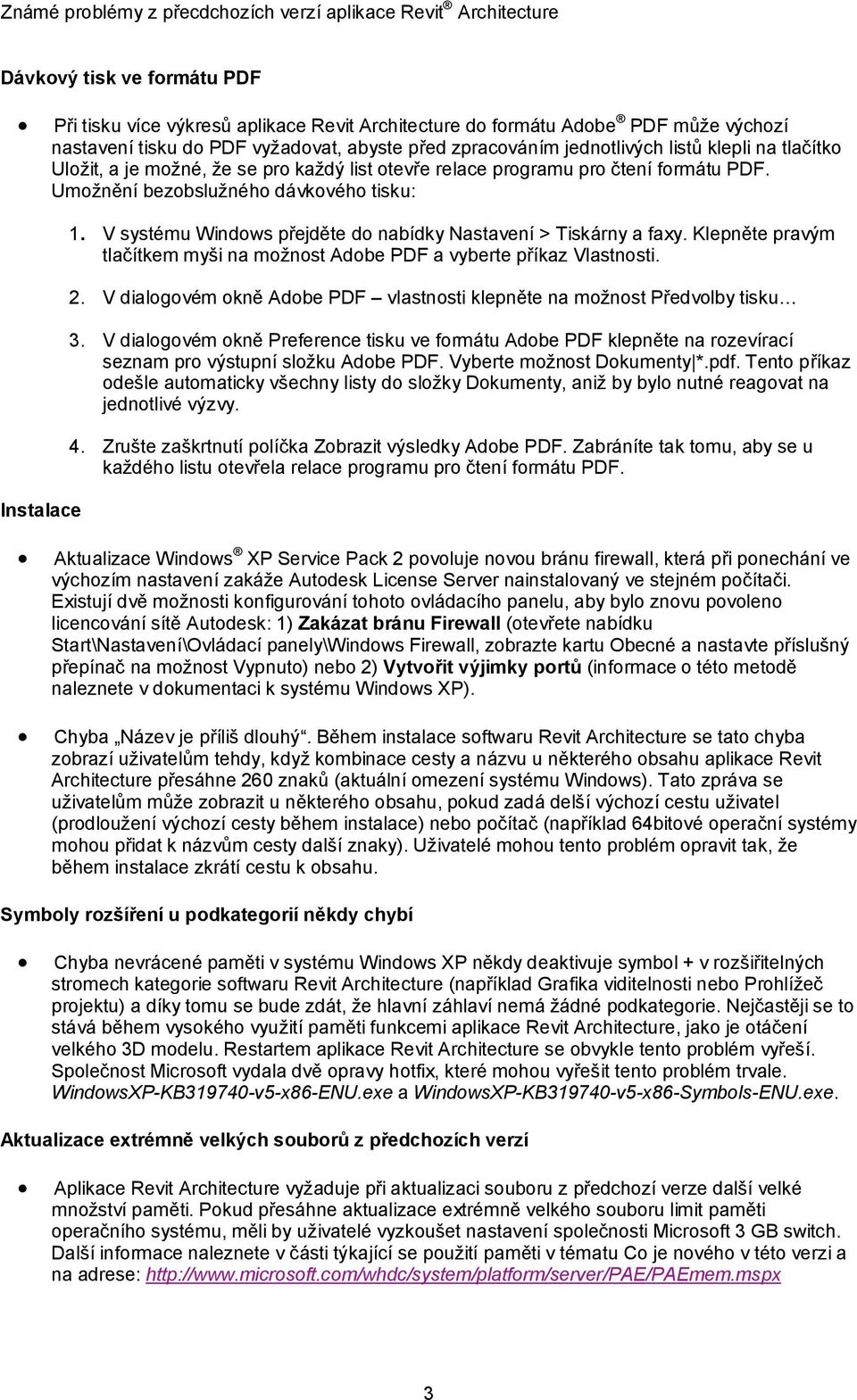

3 Dávkový tisk ve formátu PDF Při tisku více výkresů aplikace Revit Architecture do formátu Adobe PDF může výchozí nastavení tisku do PDF vyžadovat, abyste před zpracováním jednotlivých listů klepli na tlačítko Uložit, a je možné, že se pro každý list otevře relace programu pro čtení formátu PDF. Umožnění bezobslužného dávkového tisku: Instalace 1. V systému Windows přejděte do nabídky Nastavení > Tiskárny a faxy. Klepněte pravým tlačítkem myši na možnost Adobe PDF a vyberte příkaz Vlastnosti. 2. V dialogovém okně Adobe PDF vlastnosti klepněte na možnost Předvolby tisku 3. V dialogovém okně Preference tisku ve formátu Adobe PDF klepněte na rozevírací seznam pro výstupní složku Adobe PDF. Vyberte možnost Dokumenty *.pdf. Tento příkaz odešle automaticky všechny listy do složky Dokumenty, aniž by bylo nutné reagovat na jednotlivé výzvy. 4. Zrušte zaškrtnutí políčka Zobrazit výsledky Adobe PDF. Zabráníte tak tomu, aby se u každého listu otevřela relace programu pro čtení formátu PDF. Aktualizace Windows XP Service Pack 2 povoluje novou bránu firewall, která při ponechání ve výchozím nastavení zakáže Autodesk License Server nainstalovaný ve stejném počítači. Existují dvě možnosti konfigurování tohoto ovládacího panelu, aby bylo znovu povoleno licencování sítě Autodesk: 1) Zakázat bránu Firewall (otevřete nabídku Start\Nastavení\Ovládací panely\windows Firewall, zobrazte kartu Obecné a nastavte příslušný přepínač na možnost Vypnuto) nebo 2) Vytvořit výjimky portů (informace o této metodě naleznete v dokumentaci k systému Windows XP). Chyba Název je příliš dlouhý. Během instalace softwaru Revit Architecture se tato chyba zobrazí uživatelům tehdy, když kombinace cesty a názvu u některého obsahu aplikace Revit Architecture přesáhne 260 znaků (aktuální omezení systému Windows). Tato zpráva se uživatelům může zobrazit u některého obsahu, pokud zadá delší výchozí cestu uživatel (prodloužení výchozí cesty během instalace) nebo počítač (například 64bitové operační systémy mohou přidat k názvům cesty další znaky). Uživatelé mohou tento problém opravit tak, že během instalace zkrátí cestu k obsahu. Symboly rozšíření u podkategorií někdy chybí Chyba nevrácené paměti v systému Windows XP někdy deaktivuje symbol + v rozšiřitelných stromech kategorie softwaru Revit Architecture (například Grafika viditelnosti nebo Prohlížeč projektu) a díky tomu se bude zdát, že hlavní záhlaví nemá žádné podkategorie. Nejčastěji se to stává během vysokého využití paměti funkcemi aplikace Revit Architecture, jako je otáčení velkého 3D modelu. Restartem aplikace Revit Architecture se obvykle tento problém vyřeší. Společnost Microsoft vydala dvě opravy hotfix, které mohou vyřešit tento problém trvale. WindowsXP-KB v5-x86-ENU.exe a WindowsXP-KB v5-x86-Symbols-ENU.exe. Aktualizace extrémně velkých souborů z předchozích verzí Aplikace Revit Architecture vyžaduje při aktualizaci souboru z předchozí verze další velké množství paměti. Pokud přesáhne aktualizace extrémně velkého souboru limit paměti operačního systému, měli by uživatelé vyzkoušet nastavení společnosti Microsoft 3 GB switch. Další informace naleznete v části týkající se použití paměti v tématu Co je nového v této verzi a na adrese: 3

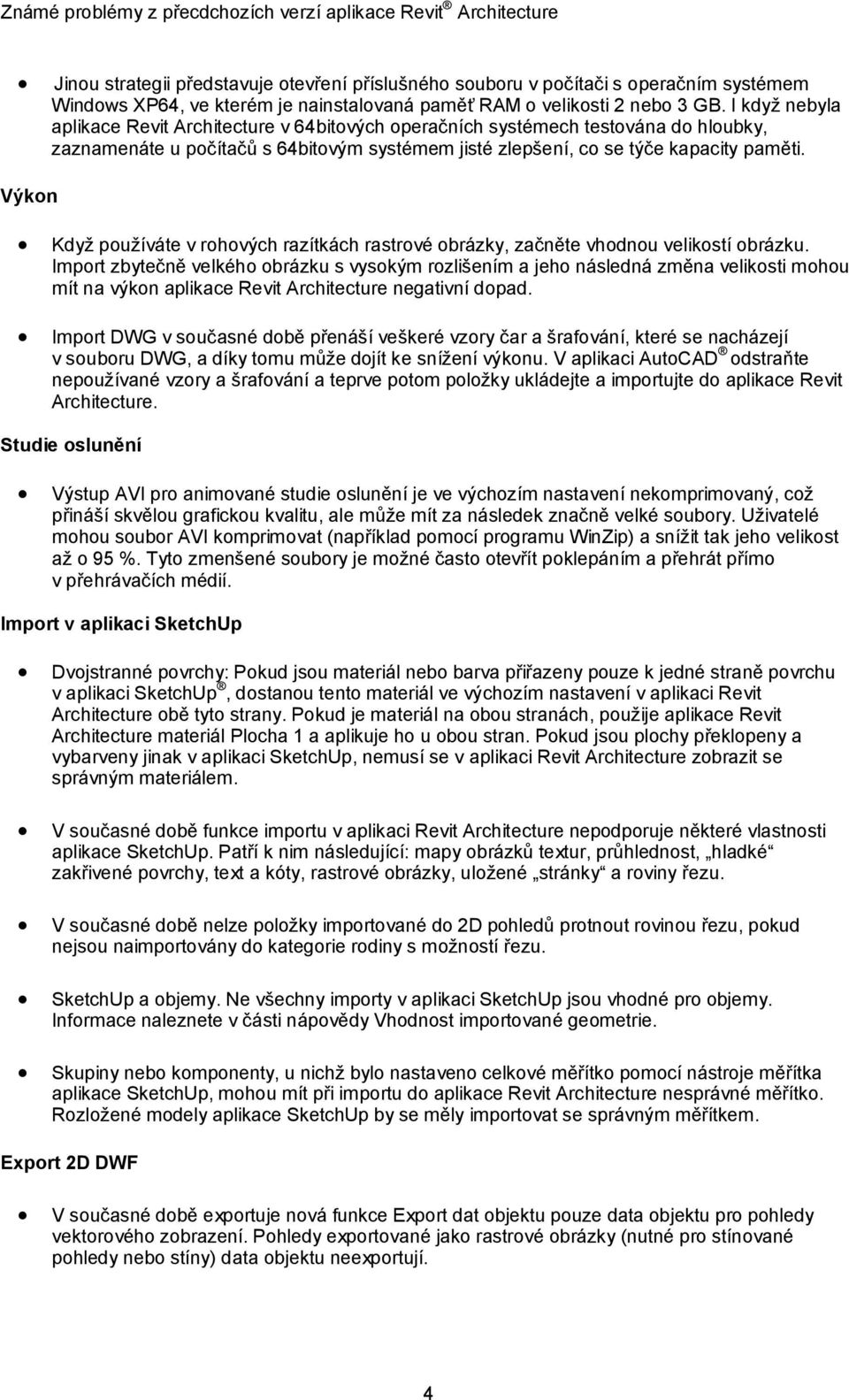

4 Jinou strategii představuje otevření příslušného souboru v počítači s operačním systémem Windows XP64, ve kterém je nainstalovaná paměť RAM o velikosti 2 nebo 3 GB. I když nebyla aplikace Revit Architecture v 64bitových operačních systémech testována do hloubky, zaznamenáte u počítačů s 64bitovým systémem jisté zlepšení, co se týče kapacity paměti. Výkon Když používáte v rohových razítkách rastrové obrázky, začněte vhodnou velikostí obrázku. Import zbytečně velkého obrázku s vysokým rozlišením a jeho následná změna velikosti mohou mít na výkon aplikace Revit Architecture negativní dopad. Import DWG v současné době přenáší veškeré vzory čar a šrafování, které se nacházejí v souboru DWG, a díky tomu může dojít ke snížení výkonu. V aplikaci AutoCAD odstraňte nepoužívané vzory a šrafování a teprve potom položky ukládejte a importujte do aplikace Revit Architecture. Studie oslunění Výstup AVI pro animované studie oslunění je ve výchozím nastavení nekomprimovaný, což přináší skvělou grafickou kvalitu, ale může mít za následek značně velké soubory. Uživatelé mohou soubor AVI komprimovat (například pomocí programu WinZip) a snížit tak jeho velikost až o 95 %. Tyto zmenšené soubory je možné často otevřít poklepáním a přehrát přímo v přehrávačích médií. Import v aplikaci SketchUp Dvojstranné povrchy: Pokud jsou materiál nebo barva přiřazeny pouze k jedné straně povrchu v aplikaci SketchUp, dostanou tento materiál ve výchozím nastavení v aplikaci Revit Architecture obě tyto strany. Pokud je materiál na obou stranách, použije aplikace Revit Architecture materiál Plocha 1 a aplikuje ho u obou stran. Pokud jsou plochy překlopeny a vybarveny jinak v aplikaci SketchUp, nemusí se v aplikaci Revit Architecture zobrazit se správným materiálem. V současné době funkce importu v aplikaci Revit Architecture nepodporuje některé vlastnosti aplikace SketchUp. Patří k nim následující: mapy obrázků textur, průhlednost, hladké zakřivené povrchy, text a kóty, rastrové obrázky, uložené stránky a roviny řezu. V současné době nelze položky importované do 2D pohledů protnout rovinou řezu, pokud nejsou naimportovány do kategorie rodiny s možností řezu. SketchUp a objemy. Ne všechny importy v aplikaci SketchUp jsou vhodné pro objemy. Informace naleznete v části nápovědy Vhodnost importované geometrie. Skupiny nebo komponenty, u nichž bylo nastaveno celkové měřítko pomocí nástroje měřítka aplikace SketchUp, mohou mít při importu do aplikace Revit Architecture nesprávné měřítko. Rozložené modely aplikace SketchUp by se měly importovat se správným měřítkem. Export 2D DWF V současné době exportuje nová funkce Export dat objektu pouze data objektu pro pohledy vektorového zobrazení. Pohledy exportované jako rastrové obrázky (nutné pro stínované pohledy nebo stíny) data objektu neexportují. 4

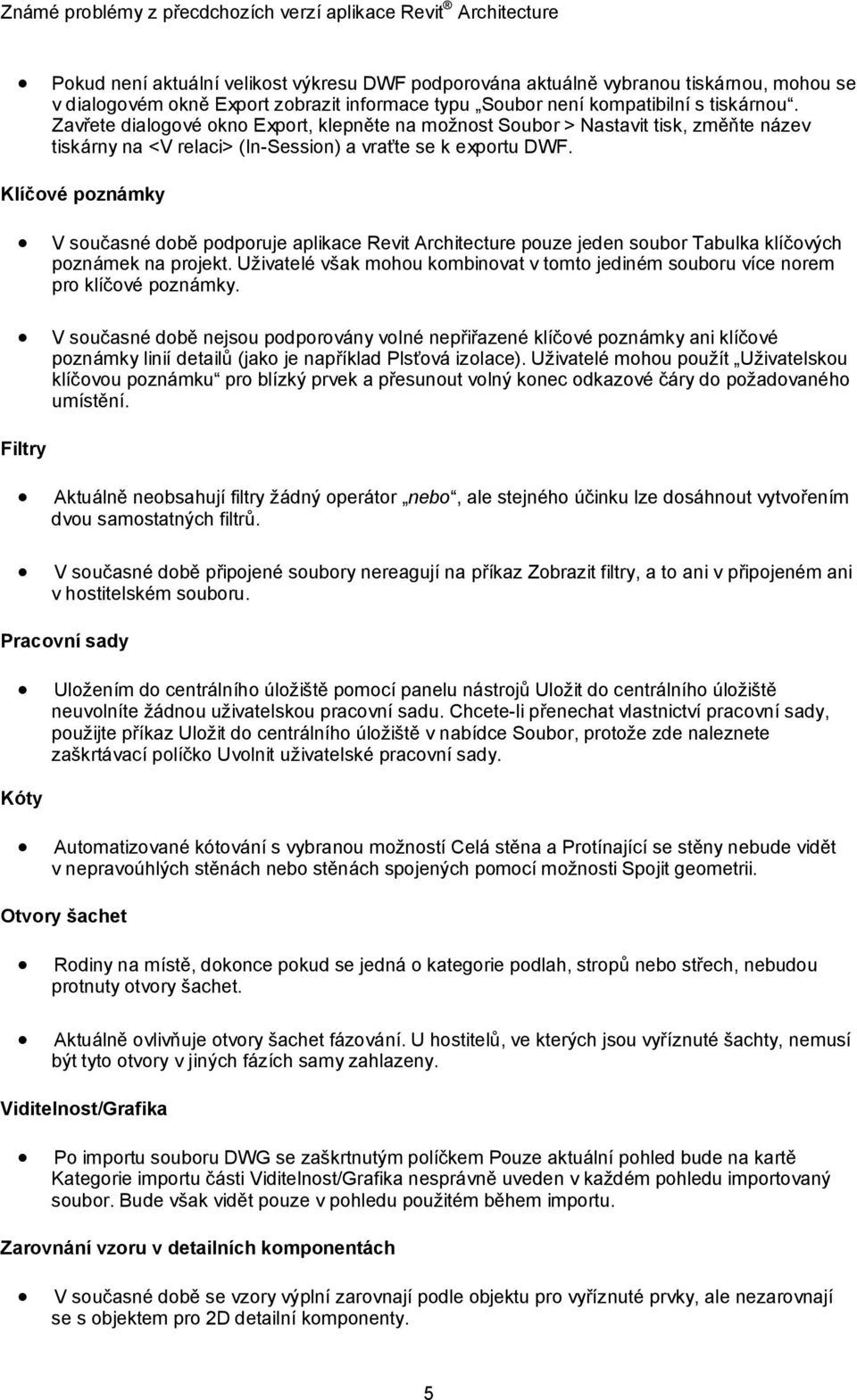

5 Pokud není aktuální velikost výkresu DWF podporována aktuálně vybranou tiskárnou, mohou se v dialogovém okně Export zobrazit informace typu Soubor není kompatibilní s tiskárnou. Zavřete dialogové okno Export, klepněte na možnost Soubor > Nastavit tisk, změňte název tiskárny na <V relaci> (In-Session) a vraťte se k exportu DWF. Klíčové poznámky V současné době podporuje aplikace Revit Architecture pouze jeden soubor Tabulka klíčových poznámek na projekt. Uživatelé však mohou kombinovat v tomto jediném souboru více norem pro klíčové poznámky. V současné době nejsou podporovány volné nepřiřazené klíčové poznámky ani klíčové poznámky linií detailů (jako je například Plsťová izolace). Uživatelé mohou použít Uživatelskou klíčovou poznámku pro blízký prvek a přesunout volný konec odkazové čáry do požadovaného umístění. Filtry Aktuálně neobsahují filtry žádný operátor nebo, ale stejného účinku lze dosáhnout vytvořením dvou samostatných filtrů. V současné době připojené soubory nereagují na příkaz Zobrazit filtry, a to ani v připojeném ani v hostitelském souboru. Pracovní sady Uložením do centrálního úložiště pomocí panelu nástrojů Uložit do centrálního úložiště neuvolníte žádnou uživatelskou pracovní sadu. Chcete-li přenechat vlastnictví pracovní sady, použijte příkaz Uložit do centrálního úložiště v nabídce Soubor, protože zde naleznete zaškrtávací políčko Uvolnit uživatelské pracovní sady. Kóty Automatizované kótování s vybranou možností Celá stěna a Protínající se stěny nebude vidět v nepravoúhlých stěnách nebo stěnách spojených pomocí možnosti Spojit geometrii. Otvory šachet Rodiny na místě, dokonce pokud se jedná o kategorie podlah, stropů nebo střech, nebudou protnuty otvory šachet. Aktuálně ovlivňuje otvory šachet fázování. U hostitelů, ve kterých jsou vyříznuté šachty, nemusí být tyto otvory v jiných fázích samy zahlazeny. Viditelnost/Grafika Po importu souboru DWG se zaškrtnutým políčkem Pouze aktuální pohled bude na kartě Kategorie importu části Viditelnost/Grafika nesprávně uveden v každém pohledu importovaný soubor. Bude však vidět pouze v pohledu použitém během importu. Zarovnání vzoru v detailních komponentách V současné době se vzory výplní zarovnají podle objektu pro vyříznuté prvky, ale nezarovnají se s objektem pro 2D detailní komponenty. 5

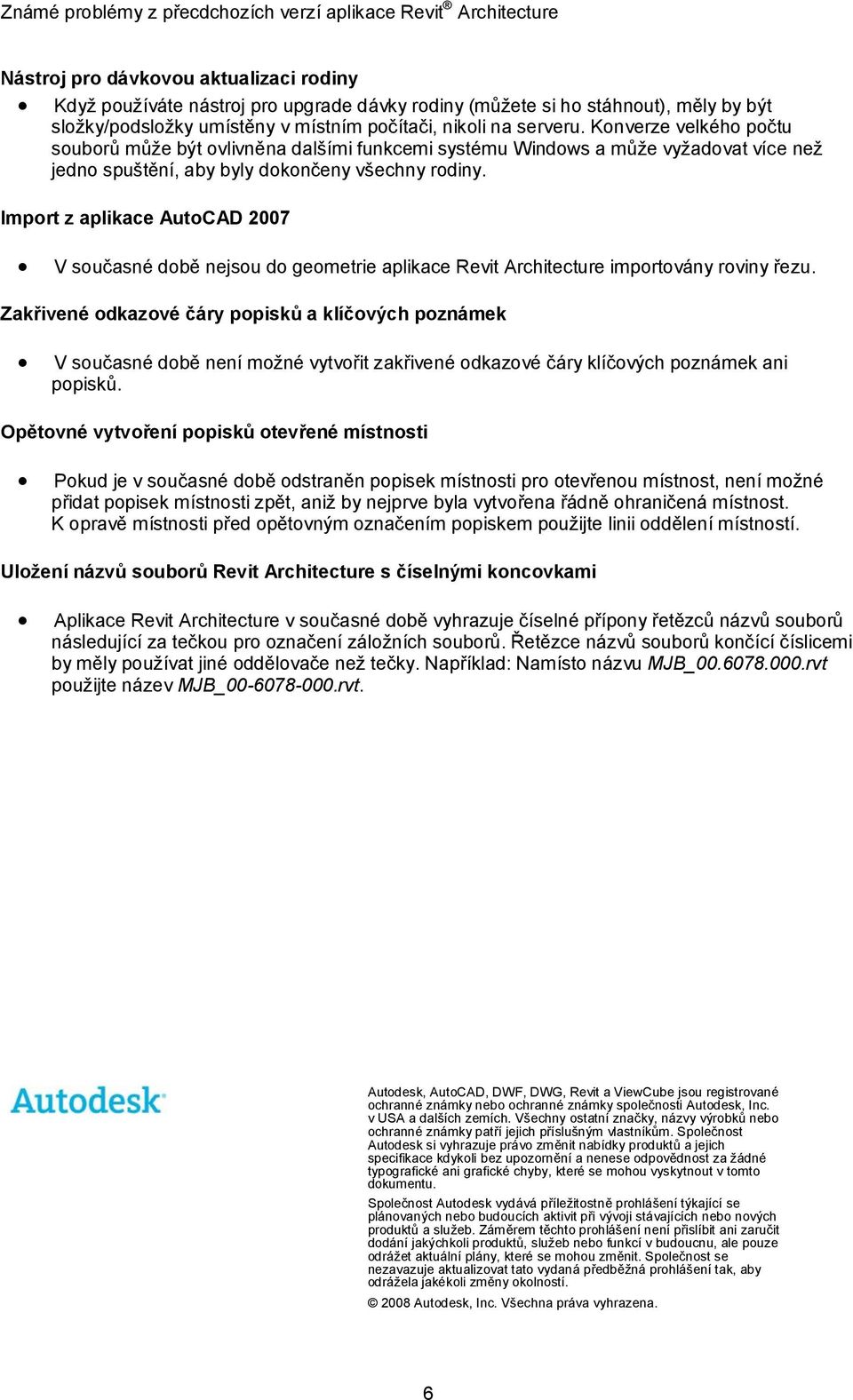

6 Nástroj pro dávkovou aktualizaci rodiny Když používáte nástroj pro upgrade dávky rodiny (můžete si ho stáhnout), měly by být složky/podsložky umístěny v místním počítači, nikoli na serveru. Konverze velkého počtu souborů může být ovlivněna dalšími funkcemi systému Windows a může vyžadovat více než jedno spuštění, aby byly dokončeny všechny rodiny. Import z aplikace AutoCAD 2007 V současné době nejsou do geometrie aplikace Revit Architecture importovány roviny řezu. Zakřivené odkazové čáry popisků a klíčových poznámek V současné době není možné vytvořit zakřivené odkazové čáry klíčových poznámek ani popisků. Opětovné vytvoření popisků otevřené místnosti Pokud je v současné době odstraněn popisek místnosti pro otevřenou místnost, není možné přidat popisek místnosti zpět, aniž by nejprve byla vytvořena řádně ohraničená místnost. K opravě místnosti před opětovným označením popiskem použijte linii oddělení místností. Uložení názvů souborů Revit Architecture s číselnými koncovkami Aplikace Revit Architecture v současné době vyhrazuje číselné přípony řetězců názvů souborů následující za tečkou pro označení záložních souborů. Řetězce názvů souborů končící číslicemi by měly používat jiné oddělovače než tečky. Například: Namísto názvu MJB_ rvt použijte název MJB_ rvt. Autodesk, AutoCAD, DWF, DWG, Revit a ViewCube jsou registrované ochranné známky nebo ochranné známky společnosti Autodesk, Inc. v USA a dalších zemích. Všechny ostatní značky, názvy výrobků nebo ochranné známky patří jejich příslušným vlastníkům. Společnost Autodesk si vyhrazuje právo změnit nabídky produktů a jejich specifikace kdykoli bez upozornění a nenese odpovědnost za žádné typografické ani grafické chyby, které se mohou vyskytnout v tomto dokumentu. Společnost Autodesk vydává příležitostně prohlášení týkající se plánovaných nebo budoucích aktivit při vývoji stávajících nebo nových produktů a služeb. Záměrem těchto prohlášení není přislíbit ani zaručit dodání jakýchkoli produktů, služeb nebo funkcí v budoucnu, ale pouze odrážet aktuální plány, které se mohou změnit. Společnost se nezavazuje aktualizovat tato vydaná předběžná prohlášení tak, aby odrážela jakékoli změny okolností Autodesk, Inc. Všechna práva vyhrazena. 6
