1 TECHNICKÁ DOKUMENTACE Jan Petřík 2013 Projekt ESF CZ.1.07/2.2.00/ Modernizace didaktických metod a inovace výuky technických předmětů.

2 Technická dokumentace (DOK) Patří mezi nejdůležitější formy vyjadřování a sdílení výsledků tvůrčí technické problematiky Obsahuje úplný soubor podkladů k realizaci výroby, údržby atd.. Výrobní Provozní Montážní Servisní Revizní Předpisní Právní Autorské dokumenty dokumenty dokumenty dokumenty dokumenty dokumenty dokumenty dokumenty 2

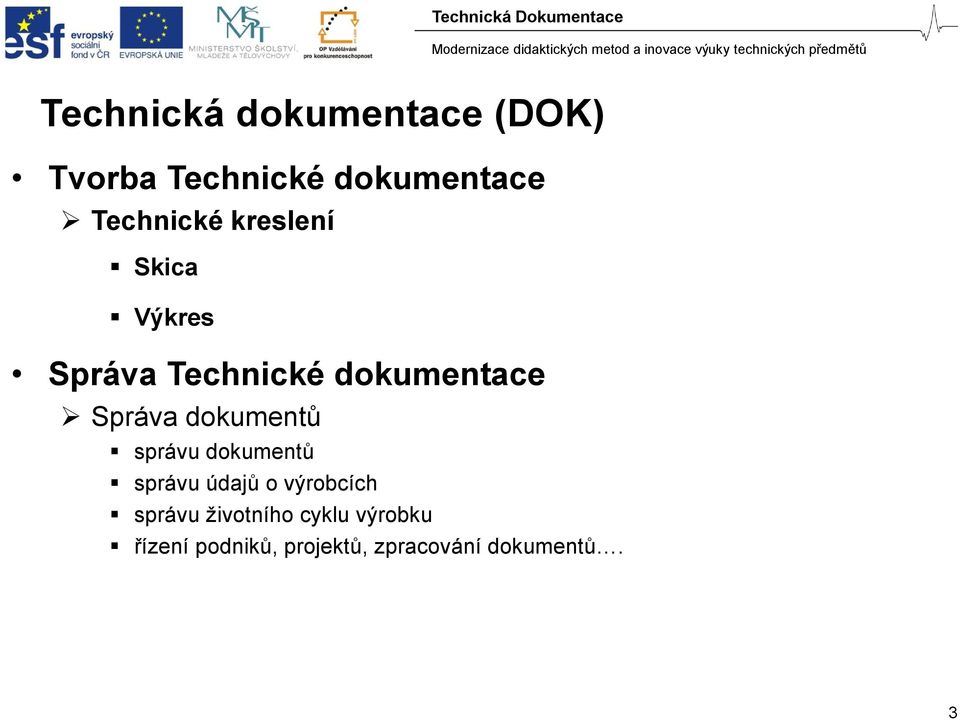

3 Technická dokumentace (DOK) Tvorba Technické dokumentace Technické kreslení Skica Výkres Správa Technické dokumentace Správa dokumentů správu dokumentů správu údajů o výrobcích správu životního cyklu výrobku řízení podniků, projektů, zpracování dokumentů. 3

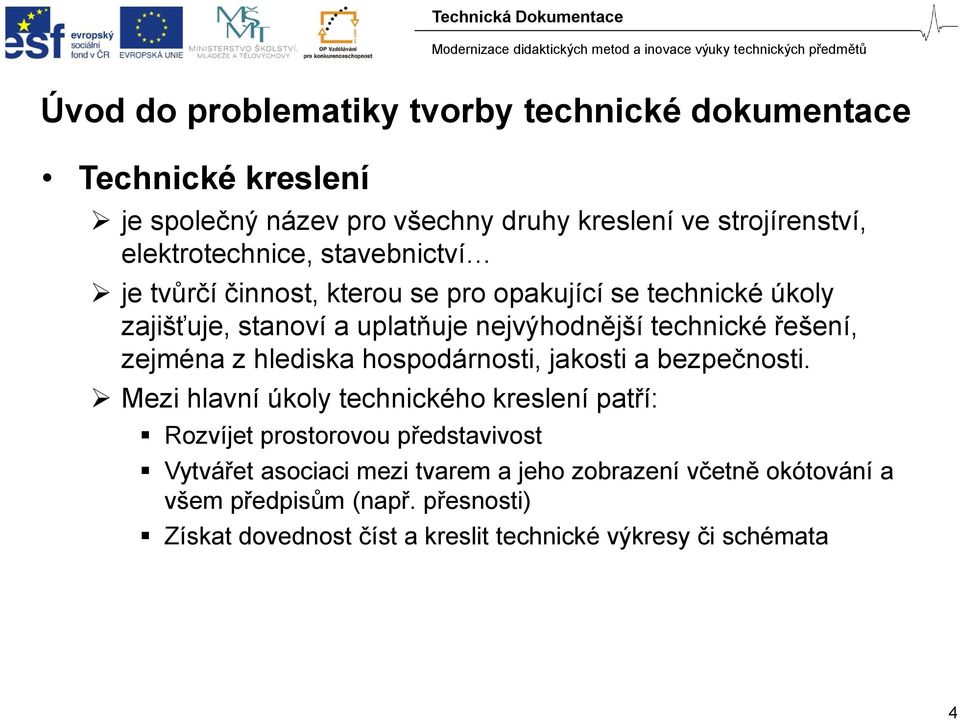

4 Úvod do problematiky tvorby technické dokumentace Technické kreslení je společný název pro všechny druhy kreslení ve strojírenství, elektrotechnice, stavebnictví je tvůrčí činnost, kterou se pro opakující se technické úkoly zajišťuje, stanoví a uplatňuje nejvýhodnější technické řešení, zejména z hlediska hospodárnosti, jakosti a bezpečnosti. Mezi hlavní úkoly technického kreslení patří: Rozvíjet prostorovou představivost Vytvářet asociaci mezi tvarem a jeho zobrazení včetně okótování a všem předpisům (např. přesnosti) Získat dovednost číst a kreslit technické výkresy či schémata 4

5 Technická dokumentace dále obsahuje správu dokumentů, TDM Technical Document Management správu údajů o výrobcích, PDM Pruduct Data Management správu životního cyklu výrobku, PLM Produkt Lifecycle Management řízení podniků, projektů, zpracování dokumentů, Workflow řízení projektů, PM Project Management připojení na jiné systémy CAE (Computer Aided Engineering) ERP (Enterprise Resource planning) Zvládnutí principů tvorby technické dokumentace je předpokladem úspěšného pokračování ve studiu všech technických předmětů 5

6 Obsah přednášek 1. Úvod do problematiky tvorby technické dokumentace 2. Technické zobrazování 3. Kótování 4. Přesnost rozměrů-toleranční soustava 5. Konstrukční materiály a polotovary 6. Moderní metody tvorby technické dokumentace DfX 7. Správa technické dokumentace 6

7 Úvod do problematiky tvorby technické dokumentace Tvorba technické dokumentace Techniky kreslení Základy pravoúhlého promítání Tvorba skic Tvorba CAD výkresů Normalizace Přehled používaných norem Technické výkresy Druhy technických výkresů Formát Typy čar Tloušťky čar Měřítko Technické písmo Číslování 7

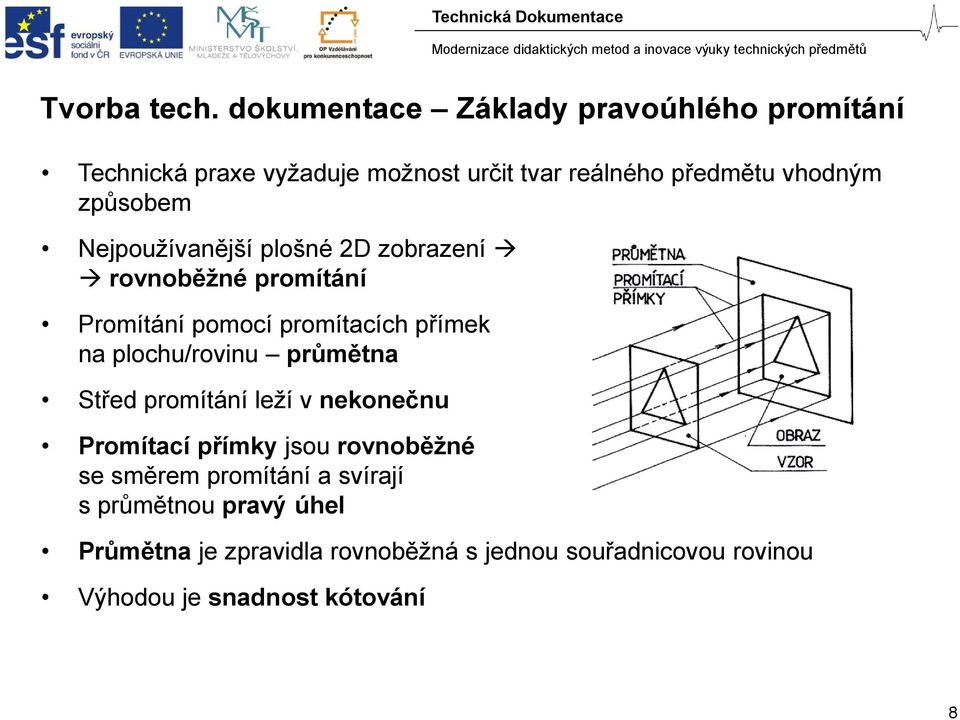

8 Tvorba tech. dokumentace Základy pravoúhlého promítání Technická praxe vyžaduje možnost určit tvar reálného předmětu vhodným způsobem Nejpoužívanější plošné 2D zobrazení rovnoběžné promítání Promítání pomocí promítacích přímek na plochu/rovinu průmětna Střed promítání leží v nekonečnu Promítací přímky jsou rovnoběžné se směrem promítání a svírají s průmětnou pravý úhel Průmětna je zpravidla rovnoběžná s jednou souřadnicovou rovinou Výhodou je snadnost kótování 8

9 Tvorba tech. dokumentace Základy pravoúhlého promítání Objekt může být promítán až na 6 navzájem kolmých průměten Zobrazení se provede jen na nezbytně nutný počet průměten Evropské promítání v 1.kvadrantu - ISO E Směry pohledů a označení obrazu a pohled zepředu A b pohled shora B c pohled zleva C d pohled zprava D e pohled zdola E f pohled zezadu F Zobrazení na výkrese provádíme pouze v jedné rovině 9

10 Tvorba technické dokumentace - Techniky kreslení Tvorba SKIC Pomůcky Papír velikosti A3 čistý/čtverečkovaný/milimetrový Tužka/Pentilka/Krajon o Měkčí a tvrdší tuha Nepovinné o Pravítko o trojúhelník o úhelník, o křivítko 10

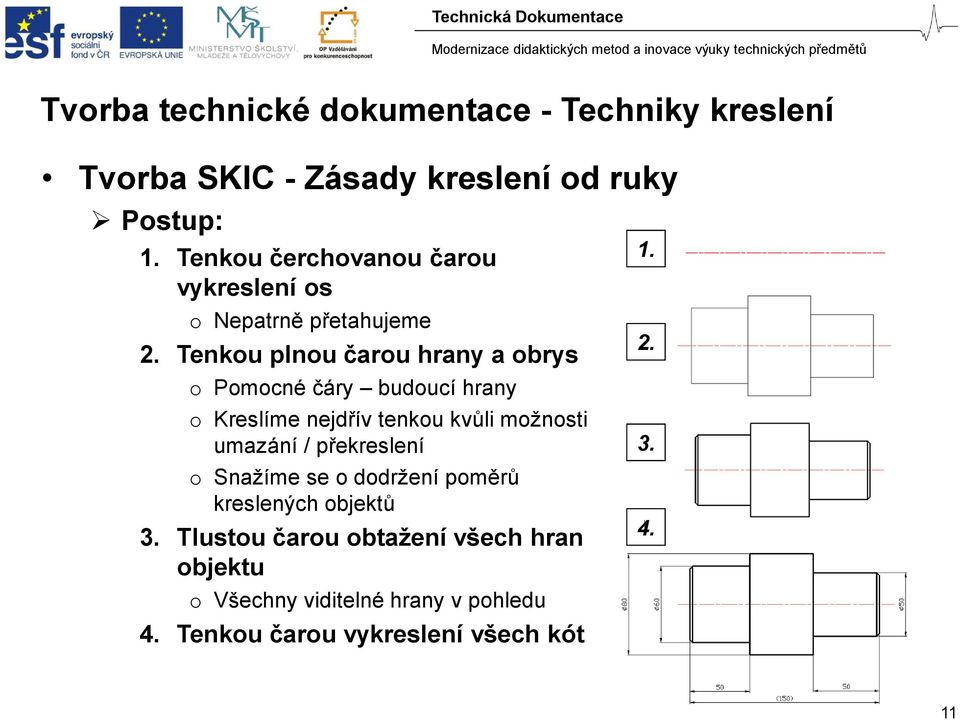

11 Tvorba technické dokumentace - Techniky kreslení Tvorba SKIC - Zásady kreslení od ruky Postup: 1. Tenkou čerchovanou čarou vykreslení os o Nepatrně přetahujeme 2. Tenkou plnou čarou hrany a obrys o Pomocné čáry budoucí hrany o Kreslíme nejdřív tenkou kvůli možnosti umazání / překreslení o Snažíme se o dodržení poměrů kreslených objektů 3. Tlustou čarou obtažení všech hran objektu o Všechny viditelné hrany v pohledu 4. Tenkou čarou vykreslení všech kót

12 Tvorba technické dokumentace - Techniky kreslení Tvorba CAD výkresů Pomůcky AUTODESK - Free Student Software o AUTOCAD MECHANICAL» Tvorba 2D průmětů modelový prostor o Měřítko průmětu 1:1 o Všechny nutné průměty o Rozlišení typů čar - hladiny Hrany Pomocné Osy» Tvorba 2D strojní dokumentace výkresový prostor o Umístění modelu na výkres o Volba měřítka o Vyplnění razítka 12

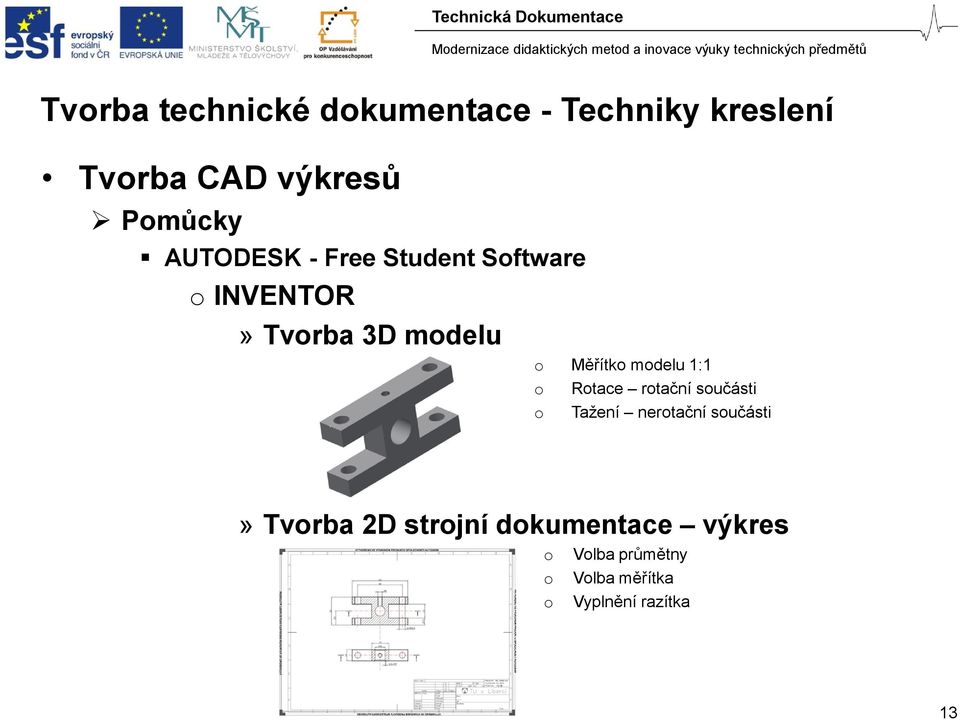

13 Tvorba technické dokumentace - Techniky kreslení Tvorba CAD výkresů Pomůcky AUTODESK - Free Student Software o INVENTOR» Tvorba 3D modelu o Měřítko modelu 1:1 o Rotace rotační součásti o Tažení nerotační součásti» Tvorba 2D strojní dokumentace výkres o Volba průmětny o Volba měřítka o Vyplnění razítka 13

14 Tvorba technické dokumentace - Techniky kreslení Tvorba CAD výkresů Pomůcky Všechny výkresy ve formátu A3 Razítko pro Autocad (Mechanical) Cesta pro defaultní otevření razítka Jméno uživatele 14

15 Tvorba tech. dokumentace Technická Normalizace Pro opakující se technické úkoly zajišťuje, stanoví a uplatňuje nejvýhodnější technické řešení z hlediska hospodárnosti, jakosti a bezpečnosti Technická normalizace na základě nejnovějších a ověřených výsledků vědy, techniky a praxe určuje, sjednocuje, zjednodušuje nebo zevšeobecňuje počty druhů výrobků a jejich typů, hlavní parametry a charakteristické údaje výrobků, jejich částí a sestav, zajišťujících v provozu jejich vyměnitelnost a spolehlivost, ukazatele jakosti surovin, materiálů a výrobků, jejich mechanické, fyzikální, chemické, biologické a jiné vlastnosti, způsoby výpočtů, projektování a konstruování, metody zkoušení a prověřování plnění dodávek surovin, materiálů nebo výrobků, technologii a organizaci výroby nebo jiné činnosti, výrobní nebo pracovní postupy, způsob montáže, provozu a údržby zařízení apod. 15

16 Tvorba tech. dokumentace Technická Normalizace Druhy norem Důležitým nástrojem při prodeji výrobků v zahraničí, ale i u nás je certifikace výrobků a výroby podniku Pro získání certifikace bude vyžadováno provedení technické dokumentace, včetně konstrukční podle normalizovaných pravidel Tato pravidla musí mít platnost nejenom státní (ČSN), ale i celoevropskou (EN) a mezinárodní (ISO) Důležitým úkolem je postupná harmonizace ČSN s EN nebo ISO (DIN ) Státní normy (ČSN) Státní normy platí po celém území státu Tvorbu a vydávání řídí Úřad pro technickou normalizaci, metrologii a státní zkušebnictví (ÚNMZ Po věcné stránce vše zabezpečuje Český normalizační institut Tyto státní normy mohou být rozpracovány v jednotlivých oborech na oborové normy (ON) a podnicích na podnikové normy (PN) Všechny tyto doplňky však nesmějí být v rozporu s platnými normami ČSN 16

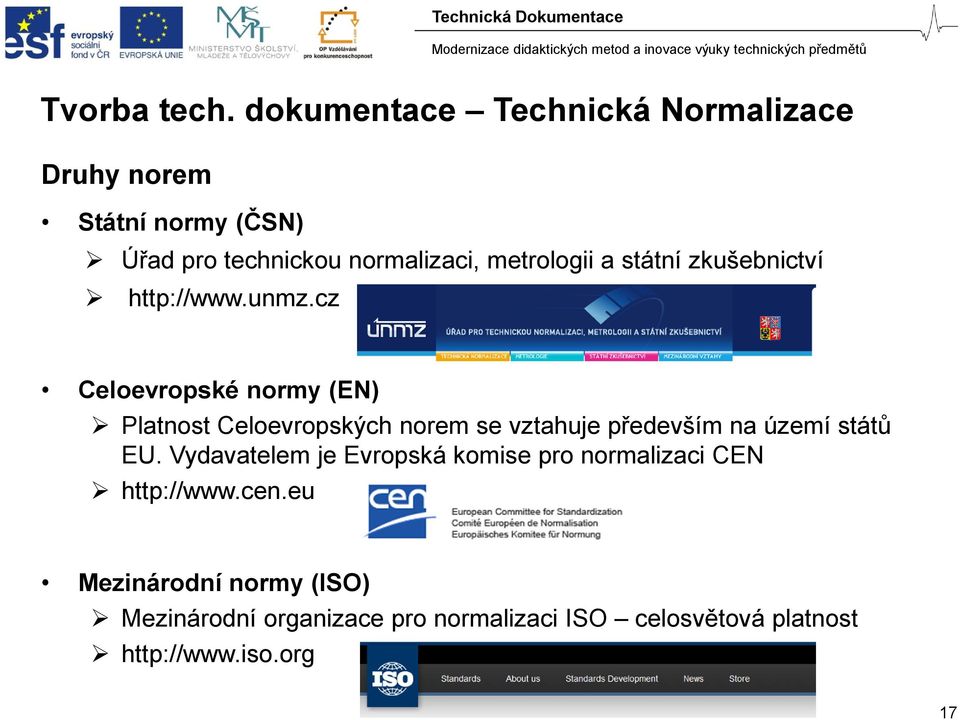

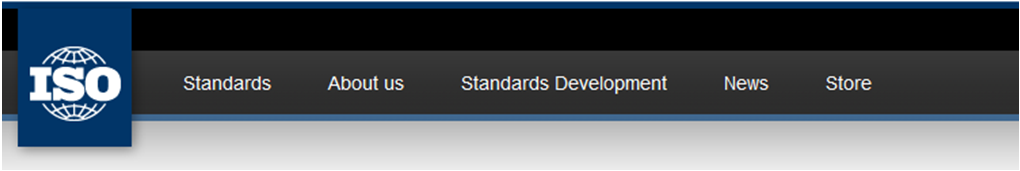

17 Tvorba tech. dokumentace Technická Normalizace Druhy norem Státní normy (ČSN) Úřad pro technickou normalizaci, metrologii a státní zkušebnictví Celoevropské normy (EN) Platnost Celoevropských norem se vztahuje především na území států EU. Vydavatelem je Evropská komise pro normalizaci CEN Mezinárodní normy (ISO) Mezinárodní organizace pro normalizaci ISO celosvětová platnost 17

18 Tvorba tech. dokumentace Technická Normalizace Třídící znak pro značení ČSN Seznam tříd 01 Obecná třída Seznamy a předpisy o normách, Technické výkresy, Formáty atd. 02 Strojní součásti šrouby, ložiska, klíny, pera atd.. 03 Strojní součásti - koroze a ochrana materiálu 04 Slévárenství 05 Svařování, pájení, řezání kovů a plastů 06 Topení, průmyslové pece, vařidla a topidla 07 Kotle 08 Turbíny 18

19 Tvorba tech. dokumentace Technická Normalizace ČSN 01 XX (Obecná třída 01, skupiny 0 a 1, podskupiny XX) Seznamy a předpisy o normách Pojmy všech oborů a třídění Vyvolená čísla, normální rozměry, statistické řízení jakosti apod. Jakost Formáty a písmo Všeobecná terminologie Oblast spolehlivosti v technice Systémy managementu bezpečnosti a ochrany zdraví při práci Systémy environmentálního managementu Matematika Fyzika Mechanika Management hospodaření s energií Akustika Optika Nanotechnologie Směrnice pro užití barev Analytické normály 19

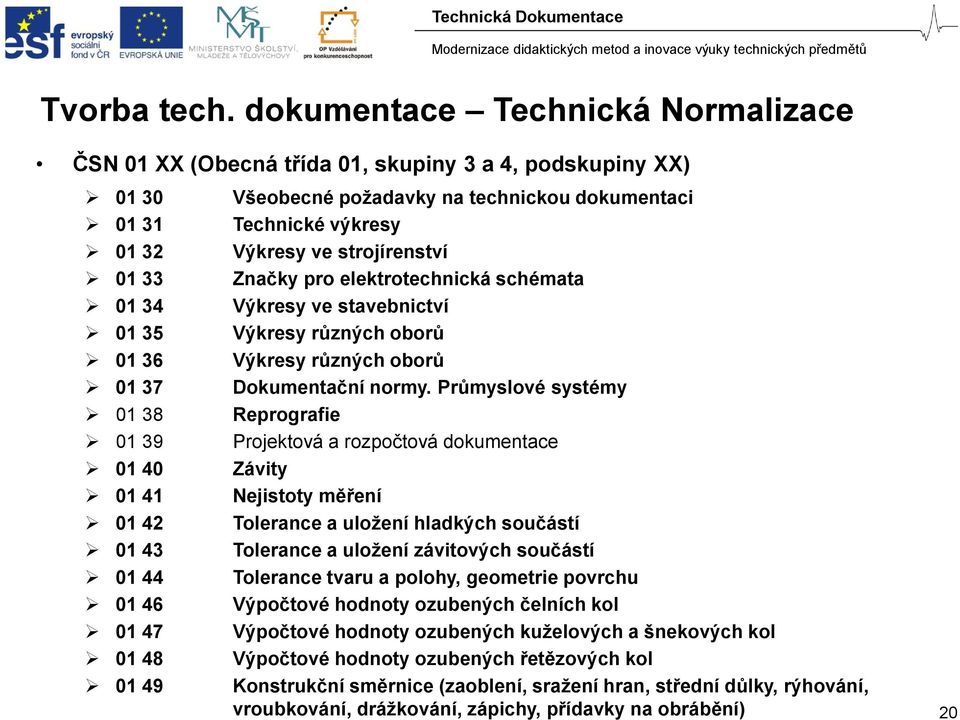

20 Tvorba tech. dokumentace Technická Normalizace ČSN 01 XX (Obecná třída 01, skupiny 3 a 4, podskupiny XX) Všeobecné požadavky na technickou dokumentaci Technické výkresy Výkresy ve strojírenství Značky pro elektrotechnická schémata Výkresy ve stavebnictví Výkresy různých oborů Výkresy různých oborů Dokumentační normy. Průmyslové systémy Reprografie Projektová a rozpočtová dokumentace Závity Nejistoty měření Tolerance a uložení hladkých součástí Tolerance a uložení závitových součástí Tolerance tvaru a polohy, geometrie povrchu Výpočtové hodnoty ozubených čelních kol Výpočtové hodnoty ozubených kuželových a šnekových kol Výpočtové hodnoty ozubených řetězových kol Konstrukční směrnice (zaoblení, sražení hran, střední důlky, rýhování, vroubkování, drážkování, zápichy, přídavky na obrábění) 20

21 Tvorba tech. dokumentace Technická Normalizace ČSN 01 XX (Obecná třída 01, skupiny 5 až 9, podskupiny XX) Všeobecné zkušební metody (pro víceúčelové použití) Všeobecné zkušební metody (pro víceúčelové použití) Oblast zkušebnictví, akreditace, certifikace Mazací technika Jednotný systém technologické přípravy výroby ve strojírenství Mechanizace administrativních prací Konstrukční a montážní směrnice Značení bezpečnostní, informační, orientační Úklidové služby Dopravní telematika Dopravní telematika Dopravní telematika Doprava Značky 21

22 Tvorba tech. dokumentace Technická Normalizace ČSN EN ISO (013010) Schémata průmyslových procesů - Všeobecná pravidla Mezinárodní norma ISO je převzata i pro EN a ČSN Do závorky se uvádí starší označení podle ČSN

23 Tvorba tech. dokumentace Technická Normalizace Třídící znak pro značení ČSN 23

24 Tvorba tech. dokumentace Technická Normalizace Třídící znak pro značení ČSN 24

25 Tvorba tech. dokumentace Technická Normalizace ČSN EN ISO (013101) Technické výkresy - Terminologie - Metody promítání ČSN (013102) Technické výkresy. Druhy konstrukčních dokumentů ČSN EN ISO (013104) Technická dokumentace - Uspořádání a pojmenování hladin v CAD - Část 1: Přehled a základní pravidla ČSN EN ISO (013104) Technická dokumentace - Uspořádání a pojmenování hladin v CAD - Část 2: Uspořádání, struktura a kódy užívané ve stavební dokumentaci ČSN EN ISO 6428 (013105) Technické výkresy - Požadavky pro mikrografické zpracování ČSN (013107) Technické výkresy. Schémata. Druhy a typy. Společné požadavky na kreslení ČSN ISO 6433 (013108) Technické výkresy. Odkazy na části výrobku ČSN EN ISO 5457 (013110) Technická dokumentace - Rozměry a úprava výkresových listů ČSN (013111) Technické výkresy. Skládání výkresů ČSN ISO 5455 (013112) Technické výkresy. Měřítka ČSN EN ISO 7200 (013113) Technická dokumentace - Údaje v popisových polích a záhlavích dokumentů 25

26 Tvorba tech. dokumentace Technická Normalizace ČSN ISO (013114) Technické výkresy - Pravidla zobrazování - Část 1: Úvod a přehled ČSN EN ISO (013114) Technické výkresy - Pravidla zobrazování - Část 20: Základní pravidla pro kreslení čar ČSN EN ISO (013114) Technické výkresy - Pravidla zobrazování - Část 21: Tvorba čar v CAD ČSN ISO (013114) Technické výkresy - Pravidla zobrazování - Část 22: Základní pravidla kreslení a použití odkazových čar ČSN ISO (013114) Technické výkresy - Pravidla zobrazování - Část 23: Čáry na výkresech ve stavebnictví ČSN ISO (013114) Technické výkresy - Pravidla zobrazování - Část 24: Čáry na strojnických výkresech ČSN ISO (013114) Technické výkresy - Pravidla zobrazování - Část 25: Čáry na výkresech pro stavbu lodí ČSN ISO (013114) Technické výkresy - Pravidla zobrazování - Část 30: Základní pravidla kreslení pohledů ČSN ISO (013114) Technické výkresy - Pravidla zobrazování - Část 34: Zobrazování na strojnických výkresech ČSN ISO (013114) Technické výkresy - Pravidla zobrazování - Část 40: Základní pravidla kreslení řezů a průřezů ČSN ISO (013114) Technické výkresy - Pravidla zobrazování - Část 44: Kreslení řezů na strojnických výkresech 26

27 Tvorba tech. dokumentace Technická Normalizace ČSN ISO (013114) Technické výkresy - Pravidla zobrazování - Část 50: Základní pravidla zobrazení ploch v řezech a průřezech ČSN EN ISO (013115) Technická dokumentace - Písmo - Část 0: Všeobecná ustanovení ČSN EN ISO (013115) Technická dokumentace - Písmo - Část 2: Latinská abeceda, číslice a značky ČSN EN ISO (013115) Technická dokumentace - Písmo - Část 3: Řecká abeceda ČSN EN ISO (013115) Technická dokumentace - Písmo - Část 4: Diakritická znaménka a zvláštní znaky latinské abecedy ČSN EN ISO (013115) Technická dokumentace - Písmo - Část 5: Latinská abeceda, číslice a značky pro CAD ČSN EN ISO (013115) Technická dokumentace - Písmo - Část 6: Cyrilice ČSN ISO (013116) Technická dokumentace - Ochranné nápisy zamezující zneužití dokumentů a produktů ČSN EN ISO (013123) Technické výkresy - Metody promítání - Část 1: Přehled ČSN EN ISO (013123) Technické výkresy - Metody promítání - Část 2: Pravoúhlé promítání ČSN EN ISO (013123) Technické výkresy - Metody promítání - Část 3: Axonometrické promítání 27

28 Tvorba tech. dokumentace Technická Normalizace ČSN EN ISO (013123) Technické výkresy - Metody promítání - Část 4: Středové promítání ČSN ISO (013130) Technické výkresy - Kótování a tolerování - Část 1: Všeobecná ustanovení ČSN ISO 3040 (013135) Geometrické specifikace produktu (GPS) - Kótování a tolerování - Kužele ČSN EN ISO 7083 (013138) Technické výkresy. Značky pro geometrické tolerování. Tvary a rozměry ČSN EN ISO 1660 (013139) Technické výkresy - Kótování a tolerování profilů ČSN EN ISO 5261 (013142) Technické výkresy - Zjednodušené označování tyčí a profilů ČSN ISO (013146) Technická dokumentace - Tepelné zpracování součástí z železných kovů - Označování ve výkresech ČSN EN ISO (013151) Technické výkresy - Zjednodušené zobrazování a označování lepených, sdrápkových a slisovaných spojů ČSN EN ISO (013152) Technické výkresy - Zjednodušené zobrazení spojení na výkresech sestavení - Část 1: Základní ustanovení ČSN ISO (013154) Geometrické specifikace produktu (GPS) - Indikátory kreslení tvarovaných součástí v tech. dok. produktu (TDP) ČSN EN (013155) Svarové a pájené spoje - Označování na výkresech ČSN (013180) Technické výkresy. Kreslení diagramů ČSN EN ISO (013196) Technická dokumentace - Zacházení s dokumenty 28

29 Tvorba tech. dokumentace Technická Normalizace Nové normy pro rok 2013 ČSN EN ISO (013101) - únor 2013 Technické výkresy - Terminologie - Termíny vztahující se k technickým výkresům, definici produktu a související dokumentaci ČSN EN ISO 6433 (013108) - únor 2013 Dokumentace technického produktu - Odkazy na části výrobku V současné doně je k dispozici pouze anglický originál norem 29

30 Tvorba tech. dokumentace Technické výkresy V technické praxi se můžeme setkat s celou řadou dokumentů. Tyto dokumenty jsou podkladem pro výrobu nebo realizaci jiných technických projektů. Technický výkres je základním dokumentem při návrhu nového výrobku nebo projektu. Je souborem informací vyjádřených na určitém nosiči informací v souladu s normalizovanými pravidly, musí být tedy vždy zpracován podle určitých zásad Technické výkresy využíváme v celé řadě oborů, pro které mají charakteristický obsah. Druhy technických výkresů jsou rozděleny takto: Skica Originál Kopie 30

31 Tvorba tech. dokumentace Technické výkresy Druhy technických výkresů: Náčrt (skica) je technický výkres kreslený volně rukou bez použití rýsovacích pomůcek, bez zřetele na měřítko Papír velikosti A3 čistý/čtverečkovaný/milimetrový Tužka/Pentilka/Krajon o Měkčí a tvrdší tuha 31

32 Tvorba tech. dokumentace Technické výkresy Druhy technických výkresů: Originál Originál je technický výkres vytvořený s použitím rýsovacích pomůcek pro přesné kreslení na rýsovací papír, nebo pomocí CAD systémů vykreslený pomocí tiskárny či plotteru Musí být vytvořen podle všech platných technických norem Zobrazuje součást nebo skupinu součástí v určitém měřítku a obsahuje všechny údaje potřebné k úplnému určení součásti pro výrobu Originál je určen k rozmnožování (kopírování) a je vždy bezpečně archivován. 32

33 Tvorba tech. dokumentace Technické výkresy Druhy technických výkresů: Kopie Je rozmnožený originál pomocí reprografických metod Slouží jako podklad pro výrobu, montáž a kontrolu vyráběného výrobku a technických zařízení. 33

34 Tvorba tech. dokumentace Technické výkresy Technický výkres - Formát: 1 - Obrazovou plochu 2 - Popisové pole 3 - Nástavbu popisového pole pro doplňující údaje 4 - Pokud plocha 3 nepostačuje, využije se tato plocha 5 - Razítko kontrol a technických prověrek, údaje o snímkování 6 - Vysvětlivky k výkresu, legendy 34

35 Tvorba tech. dokumentace Technické výkresy Technický výkres - Formát: Rozměr velikosti A0-841 : 1189 mm je odvozen od velikosti obdélníku s plošným obsahem 1m 2 další formáty jsou geometrické podobné obdélníky rozpůlením delší strany předchozího formátu Formáty AO - A3 Formát A4 je dovoleno používat vodorovně je dovoleno používat svisle Označení a1 [mm] b1 [mm] A A A A A

36 Tvorba tech. dokumentace Technické výkresy Technický výkres - Formát: Okraje a rámování Vlevo 20mm Vpravo, nahoře a dole 10mm Oříznutý list Kreslící plocha Neoříznutý list Označení a1 [mm] b1 [mm] a2 [mm] b2 [mm] a3 [mm] b3 [mm] A A A A A

37 Tvorba tech. dokumentace Technické výkresy Technický výkres - Formát: Středící značky Slouží k lepšímu umístění výkresu při jeho kopírování 37

38 Tvorba tech. dokumentace Technické výkresy Technický výkres - Formát: Značky pro oříznutí Slouží pro usnadnění ručního nebo automatizovaného oříznutí 38

39 Tvorba tech. dokumentace Technické výkresy Technický výkres Typy čar: Plné čáry Plynulé nepřerušované Tlusté 0, mm o Viditelné hrany, konec závitu Tenké 0,18 0,35 mm o Kóty, pomocné čáry, Přerušované čáry Čáry s pravidelným opakováním týchž obrazových prvků o Čárkované, tečkované Střídavé čáry o Neviditelné hrany Čáry s pravidelným opakováním skupin obrazových prvků o Čerchované o Osy 39

40 Tvorba tech. dokumentace Technické výkresy Technický výkres Tloušťky čar: Ke každé čáře přísluší její tloušťka Tloušťka čáry musí být v celé délce konstantní Velmi tlusté 1,0 2,00 mm Tlusté 0, mm o Viditelné hrany, konec závitu.. Tenké o Kóty, pomocné čáry 0,18 0,35 mm 40

41 Tvorba tech. dokumentace Technické výkresy Technický výkres Tloušťky čar: 41

42 Tvorba tech. dokumentace Technické výkresy Technický výkres Měřítko: V technické oblasti jsou zobrazovány předměty a objekty velmi rozdílných velikostí Měřítko výkresu udává poměr délkového rozměru prvku předmětu zobrazeného na originálu výkresu ke skutečnému rozměru téhož prvku předmětu ve skutečnosti Výběr měřítka záleží na: Velikosti, složitosti a množství podrobností zobrazovaného předmětu Účelu a obsahu výkresu Požadavcích na snadné, zřetelné a jednoznačné přečtení zobrazených informací Kategorie Normalizovaná měřítka Měřítka zvětšení 50:1 5:1 20:1 2:1 10:1 Měřítko skutečné velikosti 1:1 Měřítka zmenšení 1:2 1:20 1:200 1:2000 1:5 1:50 1:500 1:5000 1:10 1:100 1:1000 1:

43 Tvorba tech. dokumentace Technické výkresy Technický výkres Technické písmo: Všeobecná pravidla (norma) pro psaní písma a znaků stanovují: Popis může být proveden: o Volnou rukou o Pomocí šablony o Počítačem řízeným popisovacím zařízením o Počítačem řízeným kreslícím zařízením (plotrem) Velikosti technického písma mm» (1.8) (14) (20) Typy technického písma o kolmý úzký o kolmý střední typ A typ B Normalizované tvary písma jsou zobrazeny ve Strojnických Tabulkách 43

44 Tvorba tech. dokumentace Technické výkresy Technický výkres Číslování výkresů: Není normalizováno číslo výkresu je údajem povinným (v identifikační části popisového pole), nemá pouze evidenční účel, ale slouží i k označení výrobních pomůcek a přípravků ke zhotovení daného výrobku Způsob číslování není normalizován a podle místních podmínek jsou obvyklá tato číslování: pořadové formátové tvarové větvené větvené číslování je nejobvyklejší číslování výkresů v sériové a hromadné výrobě, číslo je složeno z typového označení výrobku, za pomlčkou následují další skupiny čísel oddělených od sebe, např. tečkami 44

45 Tvorba tech. dokumentace Technické výkresy Technický výkres Číslování výkresů: hlavní sestava převodovka sestava spojka podsestava 3 sestavy víko položka 1 podsestavy 3 sestavy čelist Bez ohledu na typ výroby se pro každou vyráběnou součást kreslí samostatný výrobní výkres součásti 45

46 Literatura 1. Lienveber, J., Vávra, P.: Strojnické tabulky, Páté doplněné vydání, Praha PUSTKA, Z.: Základy konstruování (tvorba výkresové dokumentace) In: Scriptum, TU Liberec, Technické kreslení, David Zeman, Normy dle seznamu: 46
