TN/TS-1500 Instrukční manuál

Transkript

1 TN/TS-1500 Instrukční manuál 1. Bezpečnostní opatření Přečtěte si pečlivě tento manuál, než sestavíte TN/TS Riziko elektrického šoku. Všechny závady by měly být proveřeny kvalifikovaným technikem. Neodpojujte kryt měniče sami. - Po připojení AC napájení měniče k připojenému zařízení bude mít měnič AC výstup, i když je přepínač na předním panelu na pozici OFF. - Je doporučeno jednotku umístit horizontálně. - Neinstalujte měnič na místa s vysokou vlhkostí nebo v blízkosti vody. - Neinstalujte měnič na místa s vysokou teplotou okolí nebo kam přímo svítí slunce. - Připojujte pouze baterie stejné značky a modelu. Použití baterií od různých výrobců nebo s různou kapacitou je přísně zakázáno. - Nedovolte, aby byl v blízkosti baterií oheň nebo jiskry. Baterie mohou vydávat během práce výbušné plyny. - Ujistěte se, že nic není po obou stranách (přední a zadní) v cestě proudu vzduchu z větráku na měniči. Ponechte alespoň 15 cm místa. - Nepokládejte na měnič žádné předměty. VAROVÁNÍ: Po několika letech práce se baterie opotřebují. Doporučuje se provádět jejich pravidelnou údržbu (alespoň jednou ročně). Jakmile jsou příliš opotřebované, baterie by měly být vyměněny profesionálním technikem. Staré baterie mohou způsobit požár nebo jiné nebezpečí. Nerozebírejte Mimo vlhko Mimo oheň a Nepokládejte nic Udržujte vysoké teploty na měnič ventilaci 2. Úvod - Plně digitálně ovládaný pokročilým CPU. TN-1500 je měnič se sinusovou vlnou, vybavený AC nabíječkou a solárním nabíjením. Také může pracovat pod módy UPS a šetřícím energii. (Šedě označený text platí pouze pro sérii TN-1500). - Série TS-1500 má pouze funkci měniče. Využívá baterie jako zdroj vstupu a mění energii na AC výstup. - Série TN-1500 je schopná čerpat energii ze solárních panelů a tak poskytovat nepřerušené napájení (UPS mód). Kromě nepřerušovaného napájení také má uživatelsky nastavitelný mód úspory energie. Počítá se s redukcí energie a vytvořením nezávislné napájecí stanice. Série TN-1500 je multifunkční a navržena jako šetrná k životnímu prostředí. - Série TN-1500 automaticky detekuje zdroj vstupu (ať již se jedná o AC zásuvku nebo solární panely) a poté podle něj provede vnitřní nastavení. Uživatelé také mohou nastavit operační mód, výstupní napětí, frekvenci a úsporný mód sami podle zvláštních potřeb, země použití a podmínek prostředí. - S výstupem čisté sinusové vlny TN/TS-1500 poskytuje nepřetržitě 1500W, po tři minuty 1750W nebo 20 až 40A špičkového proudu pro všechny druhy zátěží jako induktivní, kapacitivní nebo rezistivní. Základní použití zahrnují PC, ITE, vozidla, lodě, domácí spotřebiče, motory, elektrické nářadí, průmyslové ovládací vybavení, AV systémy a další. 2.1 Funkce - Výběr módu UPS nebo úspory energie - Solární nabíjecí proud max. 30A - Výstup čisté sinusové vlny (THD<3%) - Rychlý čas přenosu 10 ms (typicky) - Nominální výstup 1500W - Vysoká účinnost až 90 % - LED indikace stavu práce - Indikátor a upozornění na slabou baterii - Možnost výboje až 3000W - Výběr výstupního napětí/frekvence - Plně digitálně ovládané - Splňuje UL458 / FCC / E13 / CE - Lze použít s většinou elektronických výrobků s AC vstupem

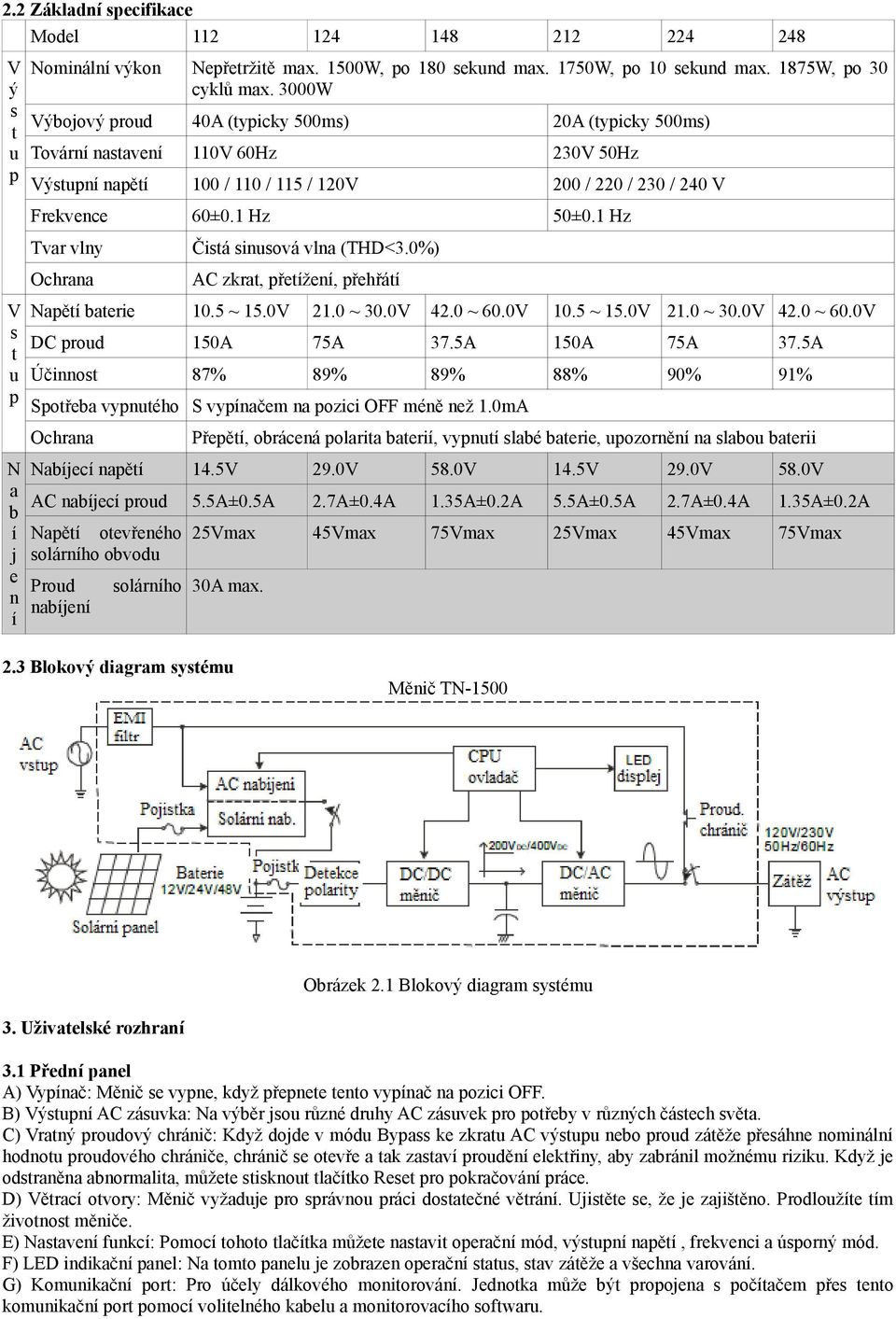

2 2.2 Základní specifikace Model V ý s t u p V s t u p N a b í j e n í Nominální výkon Nepřetržitě max. 1500W, po 180 sekund max. 1750W, po 10 sekund max. 1875W, po 30 cyklů max. 3000W Výbojový proud 40A (typicky 500ms) 20A (typicky 500ms) Tovární nastavení 110V 60Hz 230V 50Hz Výstupní napětí 100 / 110 / 115 / 120V 200 / 220 / 230 / 240 V Frekvence 60±0.1 Hz 50±0.1 Hz Tvar vlny Ochrana Čistá sinusová vlna (THD<3.0%) AC zkrat, přetížení, přehřátí Napětí baterie 10.5 ~ 15.0V 21.0 ~ 30.0V 42.0 ~ 60.0V 10.5 ~ 15.0V 21.0 ~ 30.0V 42.0 ~ 60.0V DC proud 150A 75A 37.5A 150A 75A 37.5A Účinnost 87% 89% 89% 88% 90% 91% Spotřeba vypnutého S vypínačem na pozici OFF méně než 1.0mA Ochrana Přepětí, obrácená polarita baterií, vypnutí slabé baterie, upozornění na slabou baterii Nabíjecí napětí 14.5V 29.0V 58.0V 14.5V 29.0V 58.0V AC nabíjecí proud 5.5A±0.5A 2.7A±0.4A 1.35A±0.2A 5.5A±0.5A 2.7A±0.4A 1.35A±0.2A Napětí otevřeného solárního obvodu Proud solárního nabíjení 25Vmax 45Vmax 75Vmax 25Vmax 45Vmax 75Vmax 30A max. 2.3 Blokový diagram systému Měnič TN-1500 Obrázek 2.1 Blokový diagram systému 3. Uživatelské rozhraní 3.1 Přední panel A) Vypínač: Měnič se vypne, když přepnete tento vypínač na pozici OFF. B) Výstupní AC zásuvka: Na výběr jsou různé druhy AC zásuvek pro potřeby v různých částech světa. C) Vratný proudový chránič: Když dojde v módu Bypass ke zkratu AC výstupu nebo proud zátěže přesáhne nominální hodnotu proudového chrániče, chránič se otevře a tak zastaví proudění elektřiny, aby zabránil možnému riziku. Když je odstraněna abnormalita, můžete stisknout tlačítko Reset pro pokračování práce. D) Větrací otvory: Měnič vyžaduje pro správnou práci dostatečné větrání. Ujistěte se, že je zajištěno. Prodloužíte tím životnost měniče. E) Nastavení funkcí: Pomocí tohoto tlačítka můžete nastavit operační mód, výstupní napětí, frekvenci a úsporný mód. F) LED indikační panel: Na tomto panelu je zobrazen operační status, stav zátěže a všechna varování. G) Komunikační port: Pro účely dálkového monitorování. Jednotka může být propojena s počítačem přes tento komunikační port pomocí volitelného kabelu a monitorovacího softwaru.

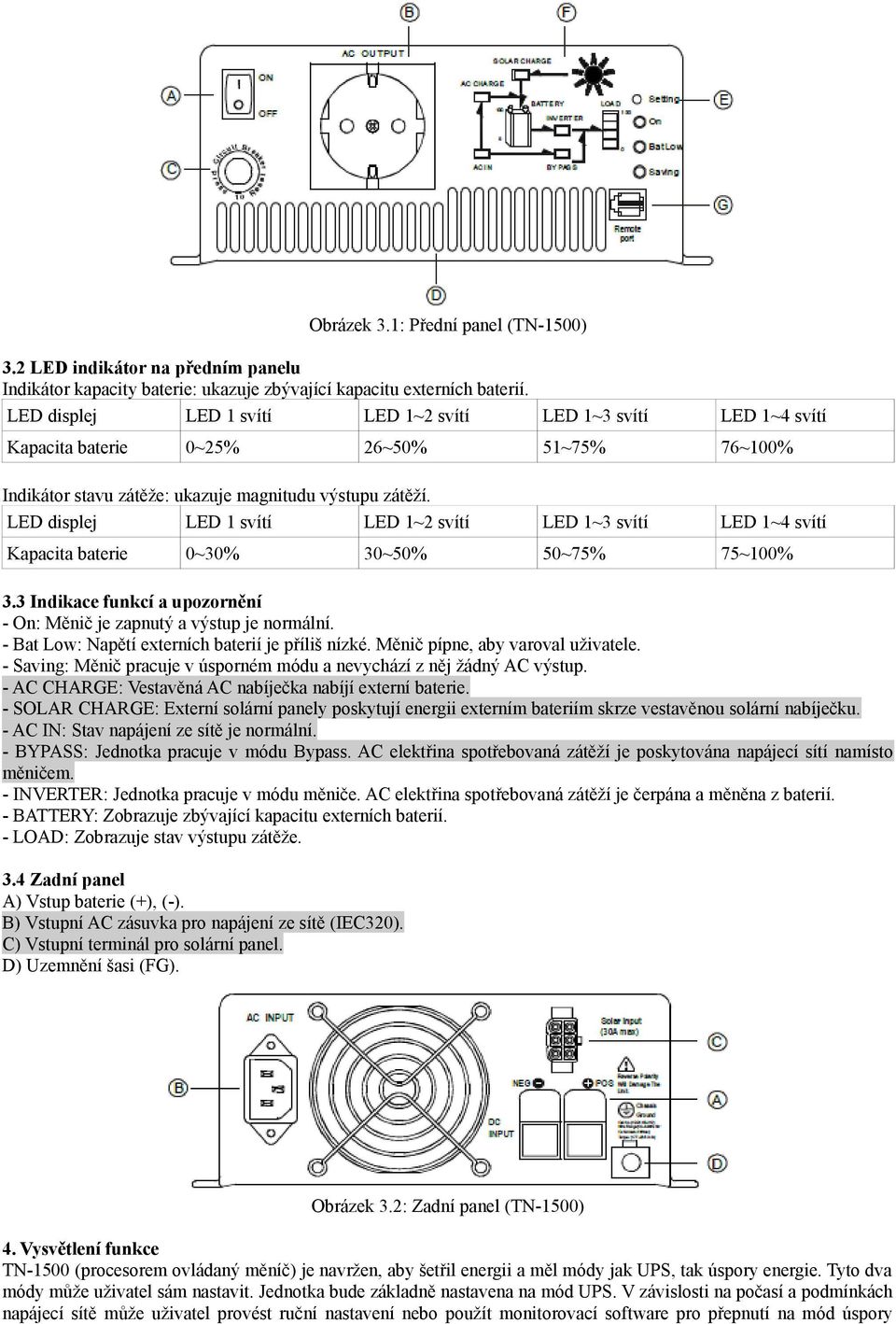

3 Obrázek 3.1: Přední panel (TN-1500) 3.2 LED indikátor na předním panelu Indikátor kapacity baterie: ukazuje zbývající kapacitu externích baterií. LED displej LED 1 svítí LED 1~2 svítí LED 1~3 svítí LED 1~4 svítí Kapacita baterie 0~25% 26~50% 51~75% 76~100% Indikátor stavu zátěže: ukazuje magnitudu výstupu zátěží. LED displej LED 1 svítí LED 1~2 svítí LED 1~3 svítí LED 1~4 svítí Kapacita baterie 0~30% 30~50% 50~75% 75~100% 3.3 Indikace funkcí a upozornění - On: Měnič je zapnutý a výstup je normální. - Bat Low: Napětí externích baterií je příliš nízké. Měnič pípne, aby varoval uživatele. - Saving: Měnič pracuje v úsporném módu a nevychází z něj žádný AC výstup. - AC CHARGE: Vestavěná AC nabíječka nabíjí externí baterie. - SOLAR CHARGE: Externí solární panely poskytují energii externím bateriím skrze vestavěnou solární nabíječku. - AC IN: Stav napájení ze sítě je normální. - BYPASS: Jednotka pracuje v módu Bypass. AC elektřina spotřebovaná zátěží je poskytována napájecí sítí namísto měničem. - INVERTER: Jednotka pracuje v módu měniče. AC elektřina spotřebovaná zátěží je čerpána a měněna z baterií. - BATTERY: Zobrazuje zbývající kapacitu externích baterií. - LOAD: Zobrazuje stav výstupu zátěže. 3.4 Zadní panel A) Vstup baterie (+), (-). B) Vstupní AC zásuvka pro napájení ze sítě (IEC320). C) Vstupní terminál pro solární panel. D) Uzemnění šasi (FG). Obrázek 3.2: Zadní panel (TN-1500) 4. Vysvětlení funkce TN-1500 (procesorem ovládaný měníč) je navržen, aby šetřil energii a měl módy jak UPS, tak úspory energie. Tyto dva módy může uživatel sám nastavit. Jednotka bude základně nastavena na mód UPS. V závislosti na počasí a podmínkách napájecí sítě může uživatel provést ruční nastavení nebo použít monitorovací software pro přepnutí na mód úspory

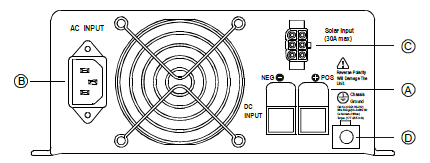

4 energie. Hlavní rozdíl mezi módy UPS a úspory energie je množství uchované energie. V módu UPS jednotka zůstane v módu Bypass, dokud je k dispozici připojená napájecí síť. Je uchováno méně energie (viz obrázek 4.1 pro ovládání logiky UPS módu). V módu úspory energie je jako primární vstup zvolena hlavní AC baterie solárního panelu. Pokud je k dispozici, procesor vybere jako první prioritu externí solární panely, aby ušetřil energii. V případě nedostatku solární energie a selhání napájecí sítě bude jako poslední řešení čerpána energie z baterie. Když je kapacita baterie kolem 10 až 20 %, procesor upozorní uživatele zvukovým signálem, dokud se systém nevypne. 4.1 Vysvětlení logiky ovládání UPS módu Obrázek 4.1: Diagram ovládací logiky UPS módu t1: Abyste zajistili, že baterie má plnou kapacitu, tak když je TN-1500 zapnut, procesor spustí mód bypass pro připojení AC napájení k zátěži. Mezitím aktivuje jak AC nabíjení, tak solární nabíjení pro nabití baterií. t2: Když jsou baterie plně nabité (napětí zhruba kolem 28.5V), tak procesor vypne jak AC, tak solární nabíjení, aby se zabránilo přebití a zkrácení životnosti baterie. Mezitím systém zůstává v módu bypass a AC elektřina napájející zátěže je ze sítě. t3: V této časové periodě je TN-1500 stále v módu bypass. Úroveň napětí baterie postupně klesne kvůli rozptylu při vyčkávání. Když jsou baterie spotřebované na zhruba 75 % kapacity (napětí kolem 26.5V), procesor restartuje nabíjení. Jako vodicí bod nabíjení použije nabíjecí proud 3A. Když je poskytnutý nabíjecí proud menší než 3A, AC nabíječka se zapne (např. v noci nebo když je pod mrakem). Při nabíjecím proudu nad 3A se zapne solární nabíjení. t4: Pokud je energie poskytovaná nabíječkou větší než ta, kterou spotřebovává zátěž, napětí baterií se postupně zvýší, dokud není dosaženo 28.5V. Poté procesor vypne nabíjení, aby zabránil přebití. V tuto chvíli je výstupní zátěž stále napájena napájecí sítí. t5: Protože jsou obě nabíjení v módu vypnutá, napětí baterie postupně klesne mezi 26.5 až 28.5 V (úroveň fluktuace napětí). Když v takovou chvíli vypadne napájecí síť, procesor automaticky přepne (<10ms) do módu měniče pro zajištění nepřerušeného napájení. t6: Jakmile se opět spustí napájecí síť, procesor přepne zpět do módu bypass. t7: Když napětí baterie klesne pod 26.5V, nabíjení baterie bude aktivováno, aby baterie nabilo (pro popis viz t3).

5 t8: Stejné jako t4. t9: Kvůli nedostatku napájecí sítě se TN-1500 přepne do módu měniče. Funkce AC nabíjení se vypne. Protože AC výstup závisí čistě na napájení z baterií, vybijí se baterie velmi rychle. t10: Když se baterie vybijí pod 26.5V a napájecí síť stále není k dispozici.pouze solární napájení je zapnuté. Baterie se vybijí velmi rychle. t11: Stejné jako mód úspory energie. t12: Když solární nabíjení poskytuje proud vyšší než 3A, úroveň napětí baterií se pomalu zvýší. Jakmile napětí baterií dosáhne úrovně opětovného spuštění měniče, měnič se opět aktivuje. 4.2 Vysvětlení ovládací logiky módu úspory energie Obrázek 4.2 Diagram ovládací logiky módu úspory energie t1: Když je TN-1500 spuštěn, procesor spustí mód bypass a automaticky připojí AC napájecí síť k zátěži. Mezitím se aktivují AC napájení a solární napájení, aby dobily baterie. t2: Když jsou baterie plně nabité (napětí kolem 28.5V), jak AC, tak solární napájení se vypnou, aby nedošlo k přebití baterií a zkrácení jejich životnosti. Mezitím se systém přepne do módu měniče a zátěž je napájena AC elektřinou z baterií. t3: Když jsou baterie vyčerpány na zhruba 75 % jejich kapacity (napětí kolem 26.5V), procesor restartuje solární napájení, ale ne AC napájení, aby bylo dosaženo úspory energie. t4: Pokud energie poskytovaná solárními panely je vetší, než požadavky zátěže, napětí baterií se postupně navýší, dokud nedosáhne 90 % kapacity (napětí baterie kolem 28.5V) a poté solární nabíjení bude vypnuto, aby se zabránilo přebití baterií. t5: Když kapacita baterií klesne na zhruba 75 % (napětí baterie kolem 26.5V), opět se spustí solární napájení a začne nabíjet. t6: Pokud energie poskytovaná solárními panely je nižší než ta spotřebovávaná zátěží, napětí baterií postupně klesne na 20 % kapacity (napětí baterie zhruba 22V), vestavěný bzučák se aktivuje a upozorní uživatele, aby provedl příslušné úkony. t7: Pokud spotřeba energie zátěže nepřesahuje a AC napájecí síť je v normálním stavu, procesor tento stav detekuje a

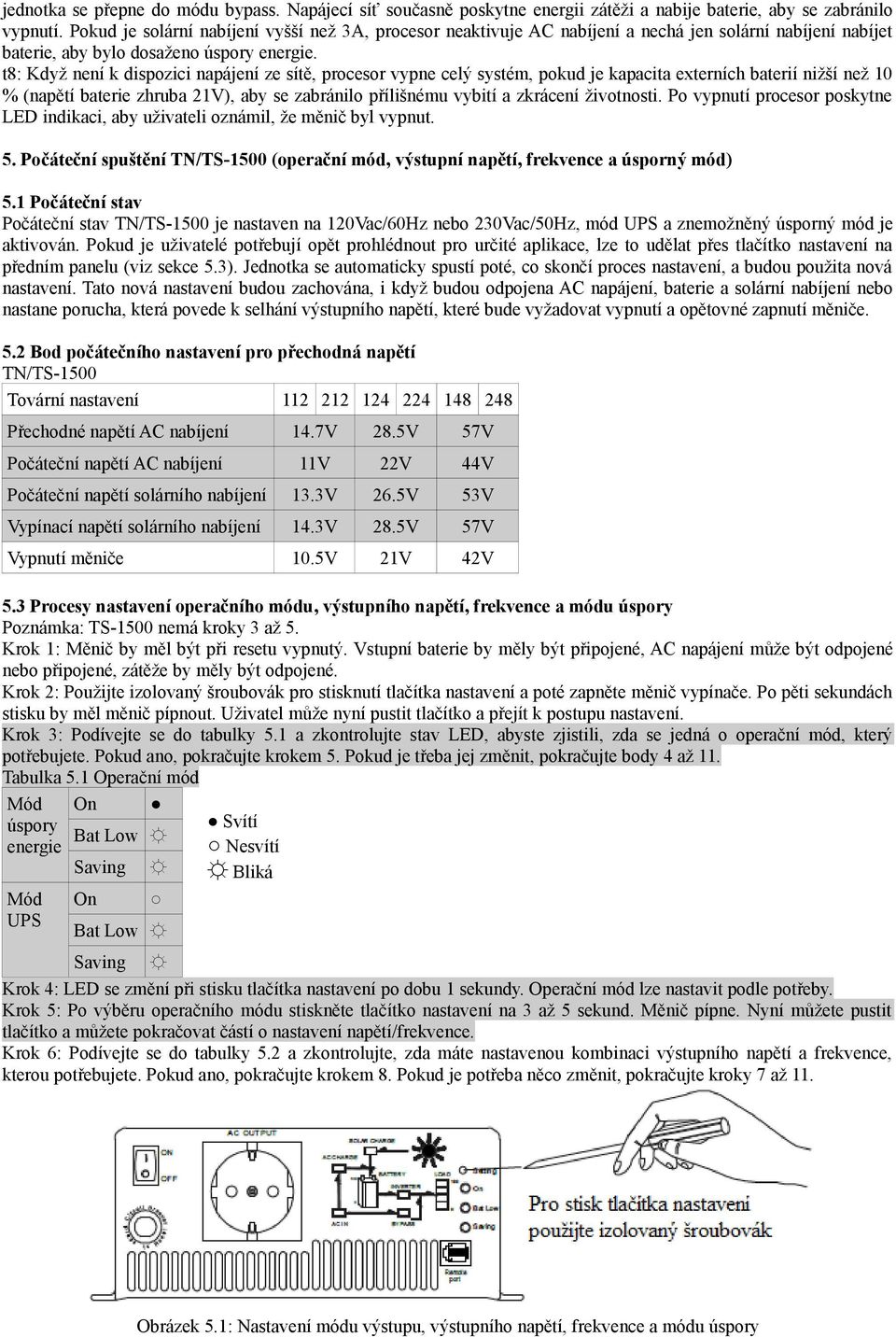

6 jednotka se přepne do módu bypass. Napájecí síť současně poskytne energii zátěži a nabije baterie, aby se zabránilo vypnutí. Pokud je solární nabíjení vyšší než 3A, procesor neaktivuje AC nabíjení a nechá jen solární nabíjení nabíjet baterie, aby bylo dosaženo úspory energie. t8: Když není k dispozici napájení ze sítě, procesor vypne celý systém, pokud je kapacita externích baterií nižší než 10 % (napětí baterie zhruba 21V), aby se zabránilo přílišnému vybití a zkrácení životnosti. Po vypnutí procesor poskytne LED indikaci, aby uživateli oznámil, že měnič byl vypnut. 5. Počáteční spuštění TN/TS-1500 (operační mód, výstupní napětí, frekvence a úsporný mód) 5.1 Počáteční stav Počáteční stav TN/TS-1500 je nastaven na 120Vac/60Hz nebo 230Vac/50Hz, mód UPS a znemožněný úsporný mód je aktivován. Pokud je uživatelé potřebují opět prohlédnout pro určité aplikace, lze to udělat přes tlačítko nastavení na předním panelu (viz sekce 5.3). Jednotka se automaticky spustí poté, co skončí proces nastavení, a budou použita nová nastavení. Tato nová nastavení budou zachována, i když budou odpojena AC napájení, baterie a solární nabíjení nebo nastane porucha, která povede k selhání výstupního napětí, které bude vyžadovat vypnutí a opětovné zapnutí měniče. 5.2 Bod počátečního nastavení pro přechodná napětí TN/TS-1500 Tovární nastavení Přechodné napětí AC nabíjení 14.7V 28.5V 57V Počáteční napětí AC nabíjení 11V 22V 44V Počáteční napětí solárního nabíjení 13.3V 26.5V 53V Vypínací napětí solárního nabíjení 14.3V 28.5V 57V Vypnutí měniče 10.5V 21V 42V 5.3 Procesy nastavení operačního módu, výstupního napětí, frekvence a módu úspory Poznámka: TS-1500 nemá kroky 3 až 5. Krok 1: Měnič by měl být při resetu vypnutý. Vstupní baterie by měly být připojené, AC napájení může být odpojené nebo připojené, zátěže by měly být odpojené. Krok 2: Použijte izolovaný šroubovák pro stisknutí tlačítka nastavení a poté zapněte měnič vypínače. Po pěti sekundách stisku by měl měnič pípnout. Uživatel může nyní pustit tlačítko a přejít k postupu nastavení. Krok 3: Podívejte se do tabulky 5.1 a zkontrolujte stav LED, abyste zjistili, zda se jedná o operační mód, který potřebujete. Pokud ano, pokračujte krokem 5. Pokud je třeba jej změnit, pokračujte body 4 až 11. Tabulka 5.1 Operační mód Mód úspory energie Mód UPS On Bat Low Saving On Bat Low Svítí Nesvítí Bliká Saving Krok 4: LED se změní při stisku tlačítka nastavení po dobu 1 sekundy. Operační mód lze nastavit podle potřeby. Krok 5: Po výběru operačního módu stiskněte tlačítko nastavení na 3 až 5 sekund. Měnič pípne. Nyní můžete pustit tlačítko a můžete pokračovat částí o nastavení napětí/frekvence. Krok 6: Podívejte se do tabulky 5.2 a zkontrolujte, zda máte nastavenou kombinaci výstupního napětí a frekvence, kterou potřebujete. Pokud ano, pokračujte krokem 8. Pokud je potřeba něco změnit, pokračujte kroky 7 až 11. Obrázek 5.1: Nastavení módu výstupu, výstupního napětí, frekvence a módu úspory

7 Tabulka 5.2: LED indikace kombinace výstupního napětí/frekvence Výstupní napětí 100Vac 110Vac 115Vac 120Vac Frekvence (200Vac) (220Vac) (230Vac) (240Vac) 50Hz On Bat Low Saving Svítí Nesvítí Bliká 60Hz On Bat Low Saving Krok 7: LED změní stav pomocí stisku tlačítka nastavení po 1 sekundu (viz obrázek 5.2), Vyberte kombinaci výstupního napětí a frekvence, kterou potřebujete. Obrázek 5.2: Diagram změn stavu výstupního napětí a frekvence Krok 8: Po výběru výstupního napětí a frekvence stiskněte tlačítko nastavení po 3 až 5 sekund. Měnič pípne. Nyní můžete tlačítko pustit. Jste v nastavení módu úspory. Krok 9: Podívejte se do tabulky 5.3 a zkontrolujte, zda je skutečně nastaven mód úspory. Pokud ano, pokračujte krokem 11. Pokud ne, projděte kroky 10 až 11. Tabulka 5.3 LED indikace zapnutého a vypnutého módu úspory Mód On úspory zapnutý Bat Low Mód úspory vypnutý Saving On Bat Low Saving Svítí Nesvítí Bliká Krok 10: LED se změní pomocí stisku tlačítka nastavení po 1 sekundu. Pomocí tohoto nastavení můžete aktivovat nebo ukončit funkci módu úspory. Krok 11: Po aktivaci nebo ukončení módu úspory stiskněte tlačítko nastavení po zhruba 5 sekund a měnič pípne. Nyní můžete tlačítko pustit a všechna nastavení jsou dokončená. Měnič automaticky uloží všechna nastavení a poté začne pracovat. 5.4 Software pro dálkové monitorování A) Pomocí tohoto softwaru může uživatel také pracovat s operačním módem, napětím/frekvencí, módem úspory a nastavením krátkodobého napětí. Vylepšení softwaru můžete stáhnout ze stránek Mean Well. Pokud máte jakékoliv dotazy, kontaktujte distributora nebo výrobce. B) Neměli byste používat konverzní kabel DB9-USB, protože není kompatibilní s monitorovacím softwarem. 6. Ochrana 6.1 Ochrana vstupu A) Ochrana polarity baterie: Pokud je baterie zapojena ve špatné polaritě, vnitřní pojistka vyhoří a měnič by měl být odeslán k opravě. B) Ochrana před nízkým napětím baterie: Když je napětí baterie nižší než přednastavená hodnota, měnič automaticky ukončí výstup a na předním panelu se rozsvítí signál pro slabou baterii. C) Ochrana přepětí baterie: Když je napětí baterie příliš vysoké, měnič automaticky ukončí výstup VAROVÁNÍ: Vyberte prosím odpovídající baterie, které mají určené vstupní DC napětí pro TN/TS-1500 (více informací ve

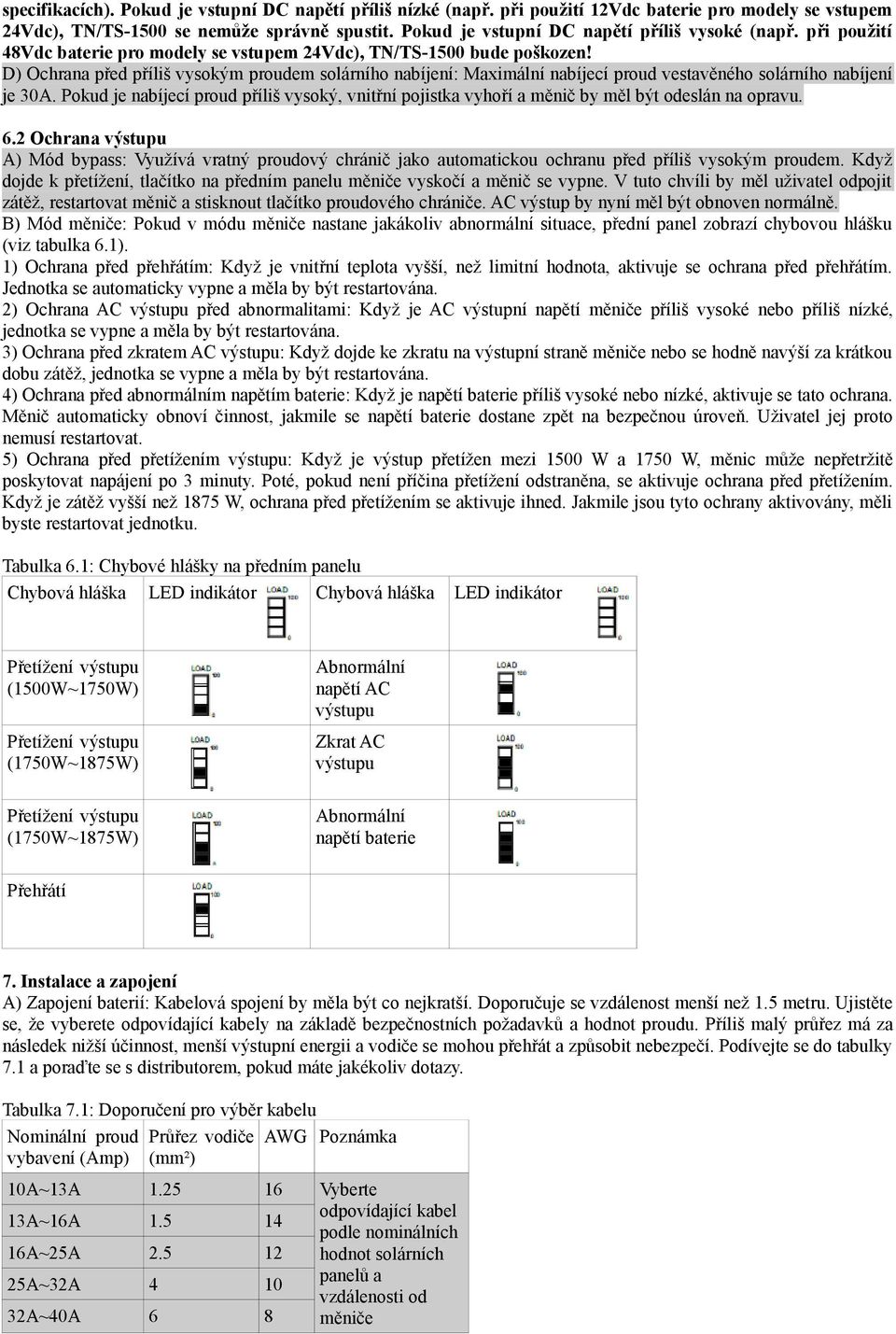

8 specifikacích). Pokud je vstupní DC napětí příliš nízké (např. při použití 12Vdc baterie pro modely se vstupem 24Vdc), TN/TS-1500 se nemůže správně spustit. Pokud je vstupní DC napětí příliš vysoké (např. při použití 48Vdc baterie pro modely se vstupem 24Vdc), TN/TS-1500 bude poškozen! D) Ochrana před příliš vysokým proudem solárního nabíjení: Maximální nabíjecí proud vestavěného solárního nabíjení je 30A. Pokud je nabíjecí proud příliš vysoký, vnitřní pojistka vyhoří a měnič by měl být odeslán na opravu. 6.2 Ochrana výstupu A) Mód bypass: Využívá vratný proudový chránič jako automatickou ochranu před příliš vysokým proudem. Když dojde k přetížení, tlačítko na předním panelu měniče vyskočí a měnič se vypne. V tuto chvíli by měl uživatel odpojit zátěž, restartovat měnič a stisknout tlačítko proudového chrániče. AC výstup by nyní měl být obnoven normálně. B) Mód měniče: Pokud v módu měniče nastane jakákoliv abnormální situace, přední panel zobrazí chybovou hlášku (viz tabulka 6.1). 1) Ochrana před přehřátím: Když je vnitřní teplota vyšší, než limitní hodnota, aktivuje se ochrana před přehřátím. Jednotka se automaticky vypne a měla by být restartována. 2) Ochrana AC výstupu před abnormalitami: Když je AC výstupní napětí měniče příliš vysoké nebo příliš nízké, jednotka se vypne a měla by být restartována. 3) Ochrana před zkratem AC výstupu: Když dojde ke zkratu na výstupní straně měniče nebo se hodně navýší za krátkou dobu zátěž, jednotka se vypne a měla by být restartována. 4) Ochrana před abnormálním napětím baterie: Když je napětí baterie příliš vysoké nebo nízké, aktivuje se tato ochrana. Měnič automaticky obnoví činnost, jakmile se napětí baterie dostane zpět na bezpečnou úroveň. Uživatel jej proto nemusí restartovat. 5) Ochrana před přetížením výstupu: Když je výstup přetížen mezi 1500 W a 1750 W, měnic může nepřetržitě poskytovat napájení po 3 minuty. Poté, pokud není příčina přetížení odstraněna, se aktivuje ochrana před přetížením. Když je zátěž vyšší než 1875 W, ochrana před přetížením se aktivuje ihned. Jakmile jsou tyto ochrany aktivovány, měli byste restartovat jednotku. Tabulka 6.1: Chybové hlášky na předním panelu Chybová hláška LED indikátor Chybová hláška LED indikátor Přetížení výstupu (1500W~1750W) Přetížení výstupu (1750W~1875W) Přetížení výstupu (1750W~1875W) Abnormální napětí AC výstupu Zkrat AC výstupu Abnormální napětí baterie Přehřátí 7. Instalace a zapojení A) Zapojení baterií: Kabelová spojení by měla být co nejkratší. Doporučuje se vzdálenost menší než 1.5 metru. Ujistěte se, že vyberete odpovídající kabely na základě bezpečnostních požadavků a hodnot proudu. Příliš malý průřez má za následek nižší účinnost, menší výstupní energii a vodiče se mohou přehřát a způsobit nebezpečí. Podívejte se do tabulky 7.1 a poraďte se s distributorem, pokud máte jakékoliv dotazy. Tabulka 7.1: Doporučení pro výběr kabelu Nominální proud Průřez vodiče AWG Poznámka vybavení (Amp) (mm²) 10A~13A Vyberte 13A~16A odpovídající kabel podle nominálních 16A~25A hodnot solárních 25A~32A 4 10 panelů a vzdálenosti od 32A~40A 6 8 měniče

9 40A~63A 10 6 Modely používají 63A~80A V baterie 80A~100A 25 2 Modely používají 100A~125A V baterie 125A 50 0 Modely používají 12V baterie B) Doporučené typy a kapacity baterií TN/TS-1500 Typ baterie Olověná Kapacita baterie Vstupní proud ze solárního panelu 12V / 120Ah ~ 12V / 400Ah 5A ~ 25A 24V / 60Ah ~ 24V / 200Ah 48V / 30Ah ~ 48V / 100Ah C) Požadavky instalace: Jednotka by měla být umístěna na rovném povrchu nebo v držáku o odpovídající síle. Abyste zajistili delší životnost jednotky, měli byste zabránit tomu, aby jednotka pracovala v prostředí s vysokou prašností nebo vlhkostí. Jedná se o napájecí zdroj s vestavěným DC ventilátorem. Zajistěte, aby nebyl větrací otvor zablokován. Doporučujeme, aby se nenacházela jakákoliv překážka 15 cm od větracích otvorů. D) Příklad systémového diagramu Obrázek 7.1: Příklad instalace Na základě skutečné délky kabelů a výběru odpovídajícího průřezu vodičů.

10 DC I/P a šasi by mělo být zapojeno následovně: 1. Název společnosti: Mean Well Enterprises Co Ltd 2. Název modelu: 1GG1HS Nominální proud: 150A 4. Krouticí moment: lb max. 5. Vhodný kabel: měděný kabel (teplota 75 C) 6. Určeno pro zapojení do očkového konektoru. 7. Prodává se jedině s instalačními instrukcemi. 8. Montážní šroub je nejprve zapojen skrze šroub a je zašroubován do konektoru pro zabezpečení toho, že bude zašroubován minimálně na 32 in-lb. 9. Upevňovací šrouby - pokovená ocel. Dva kusy o velikosti M8. E) Vliv prostředí na výkon F) Poznámky k výstupním zátěžím: Série TN/TS-1500 může napájet většinu vybavení, které vyžaduje AC zdroj 1500 W. S určitými typy zátěží ale nemusí jednotka pracovat správně. 1) Protože induktivní zátěže nebo zařízení na bázi motoru potřebují vysoký počáteční proud (6-10krát větší než nominální proud), ujistěte se, že tento počáteční proud je menší, než maximální proud, který může měnič zvládnout. 2) Pokud je výstup kapacitivní nebo usměrňovací vybavení (například spínaný napájecí zdroj), doporučujeme pracovat s tímto vybavením bez zátěže nebo jen s lehkou zátěží. Zátěž navyšte lehce až poté, co se TN/TS-1500 správně spustil a funguje bez problémů. 8. Poznámky k řešení problémů Na TN/TS-1500 by měl servis provádět pouze profesionální technik. Nesprávné použití nebo modifikace zařízení mohou vést k poškození jednotky a skončit elektrickým šokem. Pokud nejste schopni odstranit chybu, kontaktujte kvůli opravě výrobce nebo distributora.

11 Stav Možné důvody Způsoby řešení Žádné výstupní AC napětí Vybíjecí perioda baterií je příliš krátká Ventilátor se neotáčí Abnormální vstup Žádný vstup (baterie, AC napájecí síť nebo solární energie) Ochrana před přehřátím Ochrana před přetížením Ochrana před zkratem Baterie jsou staré nebo rozbité Zkontrolujte zdroje AC nebo DC vstupu. Ujistěte se, že napětí je v požadovaném rozsahu. Ujistěte se, že je správné zapojení kabelů a polarita. Ujistěte se, že není zablokované větrání nebo zda není příliš vysoká okolní teplota. Upravte výstup nebo snížte okolní teplotu. Ujistěte se, že výstupní zátěž nepřesahuje nominální hodnotu počátečního proudu (u induktivních a kapacitních zátěží). Ujistěte se, že výstup není přetížený nebo zkratovaný. Vyměňte baterie. Baterie mají nedostatečnou kapacitu Projděte si specifikace a zvětšete kapacitu baterií podle doporučení. Porucha nabíjení (žádné nabíjecí napětí) Zablokovaný cizími objekty Porucha ventilátoru Je potřeba oprava. Odešlete přístroj výrobci nebo dodavateli. Odstraňte cizí objekt z ventilátoru. Je potřeba oprava. Odešlete přístroj výrobci nebo dodavateli. 9. Záruka Na výrobek platí záruka po dobu dvou let. Uplatnit ji lze pouze při předložení dokladu o koupi a za podmínek, že byl přístroj používán pouze v určených pracovních podmínkách. Neměňte díly v přístroji, ani jednotku nijak nemodifikujte, za takových podmínek záruka zaniká. Dovozce pro Českou republiku: GM electronic, spol. s r. o. Křižíkova 147/ Praha 8
