1 Cura Connect Návod k instalaci a obsluze Původní příručka v

2 Copyright 2017 Ultimaker. Všechna práva vyhrazena na celém světě. Tato jazyková verze příručky byla ověřena výrobcem (původní příručka). Žádné části této publikace, a to včetně obrázků, nesmí být bez předchozího písemného souhlasu společnosti Ultimaker reprodukovány a/nebo zpřístupněny veřejnosti, ať již tiskem, fotokopírováním, pomocí mikrofilmu nebo jakýmikoliv jinými prostředky. 2

3 Obsah Úvod 4 1. Nastavení k prvnímu použití Síťové nastavení a aktualizace firmwaru Instalace softwaru Ultimaker Cura Nastavení softwaru Cura Connect 8 2. Obsluha Odeslání úlohy pomocí softwaru Ultimaker Cura Karta Monitor v softwaru Ultimaker Cura Sledování seznamu úloh Cura Connect Sledování tiskáren ve skupině Postup ve frontě Přerušení a restartování tisků Správa úloh ve frontě Harmonogram údržby Kreativní seskupování Etiketa Údržba a odstraňování problémů Tiskárny nezahrnuté na seznamu Odstraňování problémů Obnova softwaru Cura Connect Chybové zprávy Nejčastější dotazy 29 3

4 Úvod Toto je návod k instalaci a obsluze pro software Cura Connect. Software Cura Connect umožňuje automatické časové plánování tiskových úloh a správu více tiskáren Ultimaker 3D, vše z jediného rozhraní. Poskytuje jasný přehled operací údržby a tím udržuje Vaše tiskárny v dobrém stavu s oznámeními na ploše a rámcovými světelnými výstrahami, které se Vám objeví pokaždé, když tiskárna vyžaduje pozornost. Centralizovaný seznam úloh a seskupení tiskáren dramaticky zlepšuje účinnost a plánování produkce, což vede ke spolehlivým, informovanějším výsledkům. Racionalizací průběhu práce při 3D tisku se snižují náklady, tvorba prototypů je rychlejší a náhradní díly lze dodávat efektivněji to poskytuje podnikům konkurenční výhodu. Tato příručka popisuje jak software Cura Connect nainstalovat a používat. Také podrobně popisuje všechny operace při odstraňování problémů společně s detailně zaměřenými nejčastějšími dotazy. Přečtěte si tuto příručku a zjistěte, jak získat co nejvíce ze softwaru Cura Connect a maximálně využít jeho plný potenciál. Vynaložili jsme veškeré úsilí na to, aby tato příručka byla co nejpřesnější a nejúplnější. Má se za to, že informace jsou správné, ale není cílem, aby byly všezahrnující a je třeba je používat jako vodítko. Pokud objevíte jakékoliv chyby nebo opomenutí, upozorněte nás na to, abychom mohli provést změny. Umožní nám to zlepšit naši dokumentaci a služby, které Vám poskytujeme. Software Cura Connect je kompatibilní s produktovou řadou 3D tiskáren Ultimaker 3 a vyžaduje ke správnému fungování Wi-Fi konektivitu, Ultimaker Cura 3.0, a aktuální firmware. 4

5 1 Nastavení k prvnímu použití Tento odstavec vysvětluje, jak nastavit software Cura Connect pro první použití. Naučte se, jak aktualizovat nejnovější firmware, jak instalovat software Ultimaker Cura a jak připojit a nastavit skupiny tiskáren. 5

6 1.1 Síťové nastavení a aktualizace firmwaru Síťové připojení Ultimaker 3 Nejprve musíte připojit svou tiskárnu Ultimaker 3 do sítě. Použijte tento způsob: Nastavení Wi-Fi připojení Ultimaker pro software Cura Connect 1. Pomocí displeje Ultimaker 3 navigujte na System (Systém) > Network (Síť) > Run Wi-Fi setup (Spustit nastavení Wi-Fi). 2. Počkejte, dokud tiskárna Ultimaker 3 nevytvoří přístupový bod Wi-Fi. 3. Pomocí počítače nebo inteligentního telefonu připojte bezdrátovou síť tiskárny. Na displeji Ultimaker 3 uvidíte název sítě. 4. Objeví se překryvné okno prohlížeče. Připojte tiskárnu Ultimaker 3 k místní síti Wi-Fi podle následujících kroků. Jakmile tyto kroky dokončíte, překryvné okno zmizí. Pokud se překryvné okno neobjeví, otevřete prohlížeč a do okna prohlížeče napište Ultimaker.com. 5. Vraťte se do tiskárny Ultimaker 3 a pokračujte v nastavení pro první použití. 6. Opakujte kroky pro všechny ostatní dostupné tiskárny. V zájmu vytvoření skupiny tiskáren se musí všechny tiskárny zapojit do stejné Wi-Fi sítě. Tiskárna Ultimaker 3 může mít v určitých prostředích problémy s bezdrátovým připojením. Pokud k tomu dojde, opakujte Proces nastavení Wi-Fi z jiného počítače nebo inteligentního telefonu. Připojení přes ethernet 1. Připojte kabel LAN k ethernetové zásuvce (na zadní straně tiskárny Ultimaker 3). 2. Připojte druhý konec ke svému síťovému zdroji (směrovač, modem, nebo přepínač). 3. V síťové nabídce povolte ethernet navigací na: System (Systém) > Network (Síť) > LAN cable (Kabel LAN). Aktualizace firmwaru V zájmu zajištění aktualizace softwaru Cura Connect a Vašeho vybavení nejnovější výbavou doporučujeme řádně aktualizovat firmware. Firmware lze aktualizovat dvěma způsoby: Aktualizace prostřednictvím tiskárny Následující kroky použijte k aktualizaci firmwaru prostřednictvím tiskárny: 1. Připojte tiskárnu do sítě přes Wi-Fi nebo ethernet. 2. Navigujte na System (Systém) > Maintenance (Údržba) > Update firmware (Aktualizace firmwaru). 3. Vyberte verzi Stable (Stabilní). Tiskárna Ultimaker 3 nyní rozpozná nejnovější firmware ze sítě a nainstaluje jej. Upozorňujeme, že to může trvat několik minut. Aktualizace prostřednictvím USB Firmware lze rovněž aktualizovat bez aktivního síťového připojení následujícími kroky: 1. Stáhněte soubory nového firmwaru (které lze nalézt na 2. Uložte soubory firmwaru na USB flash disk. Po stažení soubory neextrahujte. Umístěte soubory firmwaru do kořenového adresáře USB flash disku. 3. Vložte USB flash disk do tiskárny Ultimaker Přejděte na System (Systém) > Maintenance (Údržba) > Update firmware (Aktualizace firmwaru). 5. Tiskárna Ultimaker 3 detekuje soubor firmwaru na USB flash disku automaticky. Vyberte soubor pro spuštění aktualizace firmwaru. 6

7 1.2 Instalace softwaru Ultimaker Cura Před tiskem musíte svůj 3D model rozřezat na výseče, což lze zařídit pomocí softwaru Ultimaker na přípravu výsečí, který je k dispozici zdarma, Ultimaker Cure. Software Ultimaker Cura můžete také použít k odesílání úloh přes aplikaci Cura Connect a k ovládání více tiskáren. Aplikace Cura Connect je automaticky aktivována u softwaru Ultimaker Cura 3.0 nebo pozdější verze a pracuje pouze s těmito verzemi. Kompatibilní operační systémy Windows Vista nebo vyšší (64 bitů) Mac OSX 10.7 nebo vyšší (64 bitů) Linux Ubuntu 14.04, Fedora 23, OpenSuse 13.2, ArchLinux nebo vyšší (64 bitů) Aplikace Cura Connect není na 32bitových systémech Windows podporována. Systémové požadavky Grafický čip kompatibilní s OpenGL 2 Intel Core 2 nebo AMD Athlon 64 nebo novější Paměť RAM nejméně 4 GB (doporučuje se 8 GB nebo více) Kompatibilní typy souborů STL OBJ 3MF G-code Instalace a připojení ke skupinovému hostitelskému počítači Software Ultimaker Cura můžete stáhnout na adrese Instalaci proveďte otevřením a spuštěním průvodce instalací. Když software Ultimaker Cura otevřete poprvé, budete požádáni o výběr své tiskárny ze seznamu (který obsahuje všechny tiskárny připojené k Wi-Fi prostřednictvím předchozího nastavení. Jakmile budete připojeni k tiskárně, můžete okamžitě začít odesílat úlohy. Úplného průvodce postupem, jak používat software Ultimaker Cura, můžete nalézt na webových stránkách: > view the Cura manuals (Zobrazit příručky Cura). 7

8 1.3 Nastavení softwaru Cura Connect Základní funkcí softwaru Cura Connect je schopnost seskupit více tiskáren. Seskupení umožňuje kontinuální průběh práce při výrobě, protože úlohy se automaticky plánují a delegují na tiskárny. Tento odstavec vysvětluje, jak nastavit software Cura Connect a skupinové tiskárny pro první použití. K použití softwaru Cura Connect potřebujete aktivní Wi-Fi síť (viz odstavec 2.1). Nastavení nové skupiny tiskáren Pro vytvoření nové skupiny tiskáren musíte nejprve nastavit hostitele skupiny. Hostitel skupiny deleguje úlohy na jiné tiskárny ve skupině. V určitém smyslu hostitel skupiny spravuje software Cura Connect, jak se všechna nastavení a stav seznamu úloh na této tiskárně uloží. Hostitel skupiny je jedinou tiskárnou, kterou musíte mít přímo propojit se software Ultimaker Cura. 1. V softwaru Ultimaker Cura navigujte na Settings (Nastavení) > Printers (Tiskárny) > Manage printers (Spravovat tiskárny). 2. Vyberte si svou tiskárnu Ultimaker ze seznamu tiskáren a klikněte na Connect via network (Připojit přes síť). Tato tiskárna nyní bude hostitelem skupiny. 3. Navigujte na Monitor na horním okraji obrazovky. Povšimněte si, že jsou nyní viditelné informace o skupině tiskáren. 4. Výběrem tlačítek View print jobs (Zobrazit tiskové úlohy), nebo View printers (Zobrazit tiskárny) otevřete kartu ve svém prohlížeči. Každé příslušné tlačítko otevírá samostatnou část ovládací obrazovky Cura Connect (viz odstavce 3.2 a 3.3). Stisknutím tlačítka View print jobs (Zobrazit tiskové úlohy), nebo View printers (Zobrazit tiskárny) otevřete kartu ve svém prohlížeči. Každé příslušné tlačítko otevírá samostatnou část ovládací obrazovky Cura Connect. (Odstavec 2.2 a 2.3) Můžete také navigovat na ovládací obrazovku Cura Connect, když do prohlížeče přímo napíšete: <PrinterIP>/printers (Kde <PrinterIP> je IP adresa vaší tiskárny - např /printers) 5. Na kartě Printers (Tiskárny) můžete umístit tiskárnu jako součást skupiny Nyní jste nastavili svoji skupinu Cura Connect. Váš hostitel skupiny musí zůstat po celou dobu zapnutý. Pokud bude napájení hostitele vypnuto, nelze zahájit žádné nové tiskové úlohy. Pokud budete chtít nastavit skupinu se smíšenými tiskárnami (např. tiskárny Ultimaker 3 a Ultimaker 3 Extended) zajistěte, aby byla tiskárna Ultimaker 3 Extended v hostiteli skupiny. Tím se zajistí, že budete mít v rámci softwaru Ultimaker Cura maximální objem výsečí. Obr. 1 Karta Monitor Ultimaker Cura 8

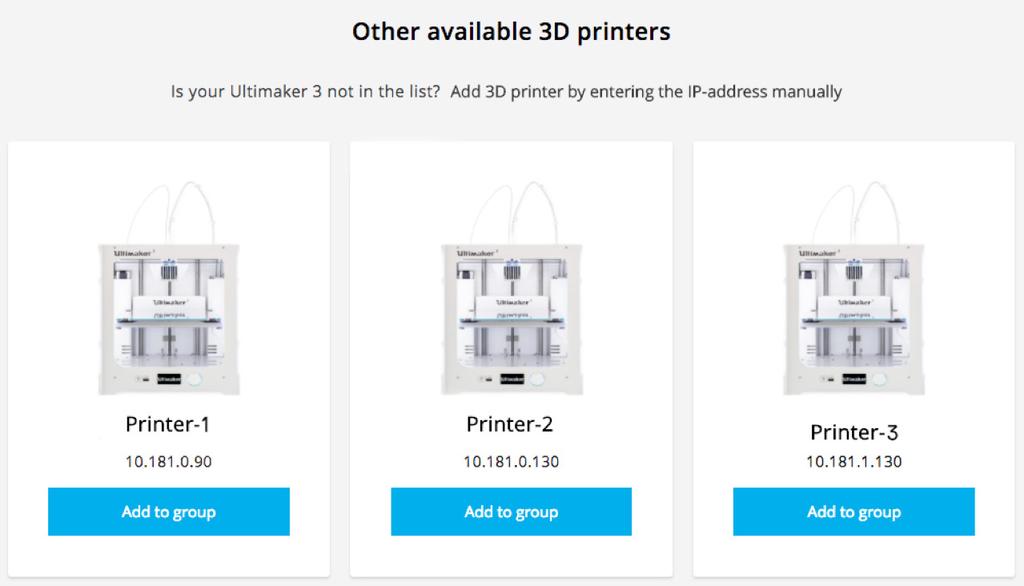

9 Připojení dalších tiskáren do skupiny Přidání dalších tiskáren do skupiny se spravuje přímo v prohlížeči Cura Connect. 1. Nejprve zajistěte, aby každá tiskárna, kterou chcete připojit do skupiny, byla připojena ke stejné síti jako hostitel skupiny. 2. V softwaru Ultimaker Cura vyberte View printers (Zobrazit tiskárny) nebo klikněte na kartu Printers (Tiskárny) ve svém prohlížeči. 3. Zkontrolujte, zda je vaše tiskárna přítomna v Other available 3D printers (Jiné dostupné 3D tiskárny) (Obr. 2). Pokud bude přítomna, přidejte ji do skupiny stisknutím tlačítka Add to group (Přidat do skupiny). Pokud tiskárna na seznamu nebude, ručně ji přidejte do skupiny stisknutím Add 3D printer by entering IP-address manually (Přidat 3D tiskárnu zadáním IP adresy ručně). IP adresu tiskárny můžete nalézt pod: System (Systém) > Network (Síť) > Connection status (Stav připojení). Pokud budete mít problémy s přidáváním tiskáren, prohlédněte si odstavec 3.2, kde jsou řešení pro odstraňování problémů. 4. Po požadavku na přidání tiskárny vás prohlížeč vyzve: Confirm adding printer to group (Potvrďte přidání tiskárny do skupiny). Přejděte na uživatelské rozhraní a stiskněte Confirm (Potvrdit). 5. Opakujte tyto kroky pro každou individuální tiskárnu, kterou chcete přidat. Pokud již bude tiskárna přidána k jiné skupině Cura Connect, bude z této skupiny odstraněna a nová tiskárna přidána do. Není možné přidat současně tiskárnu do více než jedné skupiny. Obr. 2 Karta Other available 3D printers (Jiné dostupné 3D tiskárny) 9

10 2 Tato Obsluha kapitola vysvětluje jak sledovat a spravovat svou skupinu. Rovněž jsou uvedeny pokyny ohledně etikety k zajištění co nejlepších zkušeností uživatele. 10

11 2.1 Odeslání úlohy pomocí softwaru Ultimaker Cura Poté, co jste nastavili skupinu Cura Connect, můžete začít posílat úlohy prostřednictvím softwaru Ultimaker Cura. Lze to provést na kartě Prepare (Připravit) na horním okraji obrazovky. Obr. 3 Navigace softwarem Ultimaker Cura Aplikace Cura Connect mírně změní způsob, kterým používáte software Ultimaker Cura k přípravě modelu: Není již dále nezbytné slaďovat konfiguraci materiálu a tiskového jádra s vaší připojenou tiskárnou (v tomto případě hostitelem skupiny). Je to způsobeno tím, že aplikace Cura Connect automaticky vybírá vhodnou tiskárnu ze skupiny. Pokud nebude žádná vhodná tiskárna k dispozici, aplikace Cura Connect vás požádá, abyste změnili konfiguraci tiskárny, aby byla úloha zahájena. Všechny ostatní funkcionality pořizování výsečí softwaru Ultimaker Cura zůstanou stejné. Úplné pokyny ohledně funkcionality pořizování výsečí softwaru Ultimaker Cura naleznete v pokynech Ultimaker Cura (v příručce Ultimaker 3 nebo v části zdrojů na webových stránkách Ultimaker: Fronta tiskových úloh a aplikace Cura Connect 1. V softwaru Ultimaker Cura jděte na kartu Prepare (Připravit) a připravte si model. 2. Stisknutím Print over network (Tisknout po síti) odešlete úlohu do fronty. 3. Jakmile bude dokončena první tisková úloha, další se zařadí do fronty k tisku. 4. Pokud budete mít skupinu se dvěma či více tiskárnami, máte možnost odeslat úlohu na konkrétní tiskárnu ve skupině. (Obr. 4). 5. Úlohy přiřazené tiskárně ručně budou vytištěny pouze na oné konkrétní tiskárně. 6. Po odeslání úlohy můžete okamžitě odeslat další. Každá úloha bude automaticky zařazena do fronty v rámci aplikace Cura Connect. Obr. 4 Výběr konkrétní tiskárny 11

12 2.2 Karta Monitor v softwaru Ultimaker Cura Můžete sledovat všechny tiskárny ve své skupině prostřednictvím softwaru Ultimaker Cura na kartě Monitor (obr. 5). V tomto seznamu lze zobrazit každou tiskárnu připojenou do vaší skupiny. Skupina v příkladu má připojené dvě tiskárny, kdy je jedna v provozu. Můžete zobrazit průběh úlohy na pracující tiskárně s odhadovanou dobou dokončení. Pod názvem úlohy také můžete zjistit, který uživatel úlohu vydal. Můžete zobrazit konfiguraci tiskárny, tj. typ hardwaru, zavedené materiály a tisková jádra. Obr. 5 Karta Monitor v softwaru Ultimaker Cura Pokud vyberete tiskárnu na kartě Monitor, uvidíte známou obrazovku sítě Ultimaker Cura. To lze provést u všech tiskáren ve skupině, ať již jsou v pohotovosti, nebo tisknou. Zde můžete tisk pozastavit, obnovit nebo přerušit. Pokud se rozhodnete tisk přerušit, ale budete si chtít zachovat své místo ve frontě, jděte na displej Ultimaker 3 a potvrďte, že chcete restartovat. (Odstavec 2.6) Obr. 6 Monitor jediné tiskárny 12

13 2.3 Sledování seznamu úloh Cura Connect Můžete sledovat všechny aktivity úlohy ve frontě Cura Connect z prohlížeče prostřednictvím karty Print jobs (Tiskové úlohy). Obr. 7 představuje přehled o tom, jak to vypadá. Na kartě Printing (Tisk) můžete sledovat všechny tiskové úlohy a zobrazit nečinné tiskárny. V zásadě tento odstavec připomíná kartu Monitor Ultimaker Cura. Kromě toho uvidíte také kartu Queued (Ve frontě). Zde můžete vidět všechny úlohy na seznamu a provést operace seznamu úloh. Obr. 7 Karta Overview of Print jobs (Přehled tiskových úloh) Printing (Tisk) Levá část zobrazuje název úlohy a uživatele, který ji vydal. V dolním pravém rohu můžete vidět dobu trvání úlohy. Střední část ukazuje název aktivní tiskárny a informace o její konfiguraci. Pravá část zobrazuje aktuální stav tiskárny. Zobrazuje průběh úlohy jako procentuální hodnotu odhadovaný čas do dokončení a ikonu kamery. Nečinná tiskárna se zobrazí jako Available (Dostupná). Přístup k živému informačnímu kanálu kamery na tiskárně získáte přechodem ukazatele myši přes ikonu kamery. 13

14 Queued (Ve frontě) Levá část zobrazuje stejné informace jako horní karta s výjimkou tlačítka možností v nejzazším levém rohu. Po kliknutí na toto tlačítko se otevře rozevírací nabídky s následujícími možnostmi: Přesunout tiskovou úlohu nahoru Odstranit tiskovou úlohu Můžete vyhledat určenou tiskárnu ve střední části plus požadovanou konfiguraci pro tiskovou úlohu. Pokud nebude přidělena žádná konkrétní tiskárna, zobrazí se Waiting for first available Ultimaker 3 (Čeká na první dostupnou tiskárnu Ultimaker 3). Pravá část ukazuje jakákoliv varování: buď Action required (Akce nutná), nebo Can t start print (Tisk nelze zahájit). Akce nutná To znamená, že žádná tiskárna ve skupině nemá odpovídající konfiguraci pro vaši úlohu. Když bude tato úloha na horním okraji fronty, bude tiskárnu rezervovat. Pokud stisknete Show details (Zobrazit podrobnosti), uvidíte, jaké možnosti konfigurace se musí změnit. Zde můžete také vybrat Override configuration (Potlačit konfiguraci), abyste vytiskli úlohu bez ohledu na nesoulad konfigurace (viz odstavec 3.4). Obr. 8 Potlačit konfiguraci a začít tisknout Tisk nelze zahájit V aplikaci Cura Connect došlo k chybě. Prohlédněte si chybové z právy v odstavci 3.4, kde jsou kroky k odstranění závad. 14

15 2.4 Sledování tiskáren ve skupině Správa tiskáren uvnitř vaší skupiny Cura Connect se provádí kliknutím na kartu Printers (Tiskárny). Zde můžete přidávat/odebírat tiskárny, blokovat jim příjem úloh a prověřovat konfiguraci každé z nich. Obr. 9 Karta Printers overview (Přehled tiskáren) v aplikaci Cura Connect Přehled Printers (Tiskárny): Zde můžete spravovat funkce nebo zobrazit složení každé tiskárny ve skupině. Other available printers (Jiné dostupné tiskárny): Zde můžete do skupiny přidat další tiskárny (odstavec 1.3). Tiskárny Stisknutím tlačítka možností na tiskárně ve skupině otevřete rozevírací nabídku, která zobrazí tři možnosti: Show details (Zobrazit podrobnosti): Otevře zvláštní kartu s informacemi o tiskárně. Tuto kartu můžete také otevřít kliknutím na obrázek tiskárny. Podrobněji to bude vysvětleno v této kapitole. Prevent starting new print jobs (Zabránit spuštění nových tiskových úloh): Tato funkce brání tiskárně v příjmu nových úloh z pořadníku, ale neodstraní tiskárnu ze skupiny. Tato funkce je zvláště užitečná při provádění úkolů údržby, nebo když se musí provádět operace při odstraňování problémů (viz odstavec 3.2). Remove from group (Odstranit ze skupiny): Tato operace zcela odstraní tiskárnu ze skupiny. Pokud ji budete znovu chtít zařadit do skupiny a obnovit zpracování úloh, budete tiskárnu muset znovu přidat (viz odstavec 1.3). Možnost Remove from group (Odstranit ze skupiny) není dostupná pro hostitele skupiny. 15

16 Nabídka Show details (Zobrazit podrobnosti) odshora dolů V horní části si můžete prohlédnou název tiskárny. Pod názvem jsou zobrazeny všechny informace o vytlačovacím lisu. Můžete také zjistit typ hardwaru tiskárny a IP adresu. Živý informační kanál kamery tiskárny je napravo. Kamera je funkční po celou dobu bez ohledu na to, zdali je tiskárna aktivní nebo v nečinnosti. Na spodním okraji můžete nalézt harmonogram údržby. Ten je dále vysvětlen v odstavci 2.8. Obr. 10 Rozbalovací nabídky Show details (Zobrazit podrobnosti) Jiné dostupné tiskárny V tomto odstavci můžete sledovat a přidávat tiskárny do skupiny (viz odstavec 2.3). 16

17 2.5 Postup ve frontě Dokončené úlohy Když tiskárny dokončí úlohu, tato bude zvýrazněna jako dokončená (obr. 11). Obr. 11 Dokončená tisková úloha Vymazání tiskové podložky a postupte ve frontě 1. Přejděte na tiskárnu s dokončenou úlohou. 2. Vymažte tiskovou podložku tiskárny. 3. Zajistěte, aby na štítku sestavení nebyly žádné další předměty (viz odstavec 2.10). 4. Použití uživatelského rozhraní Ultimaker 3: stiskněte Print removed (Tisk odstraněn). Tiskárna Ultimaker 3 je nyní připravena přijímat nové tiskové úlohy. Změna konfigurace tiskárny Když bude úloha připravena k zařazení do harmonogramu, ale nebudou k dispozici žádné vhodné tiskárny, aplikace Cura Connect zarezervuje nečinnou tiskárnu a vyzve k změně konfigurace. Obr. 12 Úloha nahoře čeká na změnu konfigurace Změna konfigurace 1. Požadavek na změnu konfigurace prostřednictvím tiskárny Ultimaker Změna tiskových jader a materiálů v souladu s konfigurací (podle pokynů na displeji). Podrobné pokyny o výměně materiálů a tiskových jader lze získat v příručce Ultimaker Jakmile tiskárna rozpozná nový materiál, přijme úlohu a automaticky začne tisknout. 17

18 2.6 Přerušení a restartování tisků Někdy se stane, že věci nefungují tak, jak mají, a tiskovou úlohu bude nutné přerušit. Přerušení a obnovení tiskových úloh lze řídit přímo prostřednictvím uživatelského rozhraní Ultimaker 3 bez zásahu z prohlížeče Cura Connect. Tyto operace zabrání tomu, aby vaše úloha ztratila svoji pozici ve frontě. Přerušení a obnova tiskových úloh 1. Tyto operace lze zahájit buď prostřednictvím softwaru Ultimaker Cura nebo přes displej Ultimaker 3. Prostřednictvím uživatelského rozhraní Ultimaker 3 1. Stiskněte Tune (Vyladit), > vyberte Abort print (Přerušit tisk). Prostřednictvím softwaru Ultimaker Cura 1. Přejděte na kartu Monitor. 2. Ze seznamu vyberte úlohu, kterou tiskárna tiskne a kterou chcete přerušit. 3. Vyberte Abort print (Zrušit tisk) v rohu úplně vpravo. 2. Tisková hlava se nyní přesune úplně vlevo a tisková podložka se spustí dolů. 3. Počkejte chvilku, až vychladnou tisková jádra a až se materiál zasune zpět. 4. Pokud byl jakýkoliv materiál uložen na tiskové podložce, tiskárna bude požadovat odstranění tisknutého předmětu. Vymažte tiskovou podložku a vyberte Print removed (Tisk odstraněn). 5. Displej Ultimaker 3 zobrazí výzvu k opakovanému pokusu o tisk. Potvrďte Yes (Ano), nebo No (Ne). 6. V závislosti na výběru tiskárna buď znovu zahájí předchozí úlohu, nebo přijme novou úlohu z pořadníku. Odstraňování závad v nastavení vaší tiskárny viz odstavec 3.2, kde naleznete více informací. 18

19 2.7 Správa úloh ve frontě V aplikaci Cura Connect existuje několik operací, které můžete provádět na seznamu úloh. Mezi ně patří možnosti Move print job to top (Přesunout tiskovou úlohu nahoru) a Override configuration (Potlačit konfiguraci). Přesunout úlohu nahoru Pokud máte úlohu čekající ve frontě, můžete chtít, aby byla vytištěna dříve. V tomto případě ji jednoduše můžete přesunout na horní okraj seznamu funkcí Move print job to top (Přesunout tiskovou úlohu nahoru). Obr. 13 Přesunout tiskovou úlohu nahoru Kroky 1. Přejděte do tiskové fronty Cura Connect. 2. Vyhledejte úlohu ve frontě. 3. Klikněte na tlačítko v levém rohu úlohy a vyberte Move print job to top (Přesunout tiskovou úlohu nahoru). 4. Úloha se nyní objeví na horním okraji fronty a bude odeslána první dostupné tiskárně ve skupině. Potlačit konfiguraci Funkce Override configuration (Potlačit konfiguraci) začne tisknout bez ohledu na jakýkoliv nesoulad tiskových jader a materiálů. Je to užitečné v případě, kdy se používají experimentální materiály, které nejsou zařazeny do seznamu materiálů firmwaru Ultimaker 3. Obr. 14 Potlačit konfiguraci Kroky při potlačení konfigurace 1. V softwaru Ultimaker Cura rozdělte svůj model na výseče a odešlete jej do fronty. 2. Když bude úloha na horním okraji fronty, počká, dokud nebude určená tiskárna volná. 3. Jak je uvedeno v odstavci 2.4, jakmile bude tiskárna k dispozici, bude zarezervována a tiskárna vyzve k požadované činnosti. 4. Vyberte Show details (Zobrazit podrobnosti), poté Override configuration (Potlačit konfiguraci). 5. Úloha bude nyní vytištěna bez ohledu na nesoulad materiálu a/nebo tiskového jádra. 19

20 2.8 Harmonogram údržby Do aplikace Cura Connect je vestavěn harmonogram údržby, který vám pomůže udržovat tiskárny v optimálním stavu. Harmonogram údržby lze nalézt na spodním okraji karty Show details (Zobrazit podrobnosti) (viz odstavec 2.4). Harmonogram údržby obsahuje doporučené úlohy, které se mají provádět buď každý měsíc, každé 3 měsíce nebo každý rok. Po dokončení jednoduše vyberte prováděnou činnost a označte ji jako dokončenou. Před prováděním údržby vždy odpojte tiskárnu ze zásuvky. Obr. 15 Harmonogram údržby Cura Connect. Otevře se operace Clean printer (Čistit tiskárnu) a je připravena k označení jako provedená. 20

21 2.9 Kreativní seskupování Pomocí aplikace Cura Connect můžete vytvářet skupiny se zřetelně daným účely, aby vyhovovaly vašim výrobním potřebám. Zde uvádíme několik příkladů, které ukazují, jak vám může konkrétní seskupování pomoci dosáhnout lepších výsledků. Kreativní seskupování Aplikace Cura Connect plánuje harmonogram úloh pro tiskárny na základě odpovídající konfigurace. Pokud nebude k dispozici žádná vhodná tiskárna, budete vyzváni ke změně konfigurace tiskárny (viz odstavec 2.5). Při vydání různých úloh pro více konfigurací tiskárny se tiskárny musí často seřizovat. To může způsobit, že fronta bude postupovat pomaleji, než je žádoucí. Průběh práce můžete racionalizovat seskupením tiskáren na základě jedné nebo dvou možností uspořádání tiskáren. Například díky vytvoření skupiny pracující s PLA a nylonovými materiály a druhé skupiny pro ABS a CPE můžete vybírat materiály, které právě požadujete, a tím významně snížíte dobu tisku. Zde je několik dalších příkladů: Tiskárny můžete seskupovat na základě následujících požadavků: Typ materiálu Konfigurace tiskového jádra Sekundární (jiné než hardwarové) doplňky, například adhezní desky nebo přední kryt Barva materiálu (když se používají materiály třetí strany nebo experimentální materiály) 21

22 2.10 Etiketa Každý uživatel ve vaší síti má stejnou kontrolu nad aplikací Cura Connect. Proto se doporučuje, aby byl zaveden etický kodex pracoviště. Konzultujte kolegy Při práci s aplikací Cura Connect konzultujte své kolegy předtím, než cokoliv změníte na seznamu úloh nebo v konfiguraci skupiny. Například pokud budete chtít použít funkci Move print job to top (Přesunout tiskovou úlohu nahoru), zeptejte se svých kolegů, zdali je přijatelné, abyste svoji úlohu umístili výše než jsou jejich na seznamu úloh (viz odstavec 2.7). Věnujte pozornost tiskárnám Protože všichni používají tentýž systém ke správě tiskových úloh, každý odpovídá za správu tiskáren. Vždy udržujte tiskovou podložku prázdnou Jakmile na uživatelské rozhraní Ultimaker 3 vyberte Print removed (Tisk odstraněn), tiskárna bude připravena přijmout další úlohu. Proto vždy zajistěte, aby byly z tiskové podložky odstraněny jakékoliv výtisky nebo nástroje. V současnosti nejsou v aplikaci Cura Connect žádná zabezpečení proti selhání, která detekují jakékoliv předměty zanechané na tiskové podložce, a proto jakýkoliv předmět, který na ní zůstane, může tiskárnu poškodit, když do ní výtlačný lis narazí. 22

23 3 Údržba a odstraňování problémů Tato kapitola uvádí seznam všech operací údržby a kroků při odstraňování problémů. 23

24 3.1 Tiskárny nezahrnuté do seznamu Občas se stane, že aplikace Cura Connect nedokáže lokalizovat všechny tiskárny připojené do stejné sítě. Tiskárnu můžete přidat ručně do skupiny vyplněním IP adresy (viz odstavec 1.3). Pokud to bude neúspěšné, následující pokyny pomohou odstranit závady způsobené základní příčinou. Odstraňování problémů 1. Přejděte na výchozí obrazovku Ultimaker Navigujte na System (Systém) > Network (Síť) > Connection status (Stav připojení). 3. V rozevírací nabídce zkontrolujte, zda je tiskárna připojena do sítě a má-li přiřazenou IP adresu. Wi-Fi Pokud tiskárna má IP adresu: Zajistěte, aby byla tiskárna připojena ke stejné Wi-Fi síti jako hostitel skupiny. Pokud chybí IP adresa nebo není tiskárna připojena k Wi-Fi síti, zkuste následující postup k vyřešení problému: 1. Restartujte tiskárnu. 2. Znovu zkuste nastavit Wi-Fi (odstavec 1.1). 3. Zkontrolujte, zda je tiskárna v dosahu Wi-Fi. Kabel LAN Pokud tiskárna má IP adresu: Zajistěte, aby byla tiskárna připojena ke stejné síti jako hostitel skupiny. Pokud není tiskárna připojena k síti, zkuste následující kroky: 1. Restartujte tiskárnu. 2. Zkontrolujte kabely: Jsou správně zapojeny nebo jsou porušené? 3. V případě potřeby vyměňte kabely. 4. Dbejte na to, aby byl síťový kabel připojen k síťovému zdroj (směrovač, modem nebo ethernetový přepínač). 24

25 3.2 Odstraňování problémů Někdy budete možná muset nastavení tiskárny jemně doladit, aby se optimalizovala kvalita tisku. Proveďte to podle dále uvedených kroků: 1. Přejděte na stránku prohlížeče tiskárny Cura Connect (viz odstavec 2.4). 2. Stiskněte tlačítko v horním pravém rohu tiskárny, abyste otevřeli rozevírací nabídku. 3. Vyberte Won t accept new print jobs to prevent the printer starting new print jobs (Nepřijme nové tiskové úlohy, aby zabránila tiskárně spuštění nových tiskových úloh). Zajistěte, abyste ručně zablokovali tiskárně přijímání úloh. Aplikace Cure Connect bude nepřetržitě odesílat úlohy na vaši tiskárnu, aby udržovala tok úloha bez ohledu na prováděné ruční operace na uživatelském rozhraní Ultimaker Proveďte odstraňování závad hardwaru Ultimaker 3. Před prováděním údržby nebo údržby vždy odpojte tiskárnu ze zásuvky. 5. Po dokončení přejděte zpět do rozevírací nabídky tiskárny a zpřístupněte ji výběrem Allow starting new print jobs (Povolit zahájení nových tiskových úloh). 6. Tiskárna bude nyní pokračovat ve zpracování úloh z fronty Cura Connect. 25

26 3.3 Obnova softwaru Cura Connect Pokud software nepracuje podle očekávání, můžete se pokusit o reset své skupiny. Reset vaší skupiny Na hostiteli skupiny navigujete na System (Systém) > Maintenance (Údržba) > Factory reset (Tovární reset) > Reset Cura Connect (Resetovat Cura Connect). Tato operace odstraní všechny soubory týkající se aplikace Cura Connect včetně konfigurace skupiny, tiskových úloh ve frontě a jejich příslušných > kódů. Po resetování budete muset skupinu znovu nakonfigurovat. Všechny zbývající úlohy ve frontě budou ztraceny. Pravidelná tovární reset také vrátí nastavení Cura Connect do původního stavu. Provedení operací resetu na jiných tiskárnách ve skupině je ze současné skupiny odstraní. Načtení diagnostiky pro podporu Pokud problémy přetrvávají po resetování, obraťte se na svého místního prodejce s žádostí o podporu. Váš servisní partner může požadovat, abyste mu zaslali diagnostické soubory z tiskárny. Náš tým podpory pak může tyto diagnostické soubory použít k diagnóze a vyřešení problému. Přenesete systémové protokolovací soubory na USB navigací na System (Systém) > Maintenance (Údržba) > Diagnostics (Diagnostika) > Dump Logs to USB (Vypsat protokoly na USB). Zajistěte, aby při provádění této operace byla USB flash paměť zasunuta do USB portu tiskárny. 26

27 3.4 Chybové zprávy Úlohy s chybami (v rámci seznamu fronty) jsou opatřeny popiskem Can t start print (Nelze zahájit tisk) a malým výstražným označením (obr. 16). Chybová zpráva je spojena se stručným vysvětlením, jak problém vyřešit, nebo jaké postupy dále použít. Pokud doporučené metody odstraňování závad problém nevyřeší, kontaktujte svého místního servisního partnera a požádejte o pomoc. Úplný seznam chyb naleznete níže: Obr. 16 Příklad chybových zpráv tiskové úlohy Can t start print (Tisk nelze zahájit) Printer removed (Tiskárna odstraněna) Tiskárna vybraná pro tuto úlohu již dále není součástí této skupiny. Důvodem může být to, že tiskárna byla přidána do jiné skupiny. Přidejte tiskárnu znovu, nebo tiskovou úlohu odstraňte a znovu zadejte. Exceeds build volume (Překračuje objem sestavení) Tisková úloha vyžaduje větší tiskárnu. Ke spuštění této tiskové úlohy přidejte do skupiny tiskárnu Ultimaker 3 Extended. Jinak odstraňte tiskovou úlohu a znovu ji zadejte ze softwaru Ultimaker Cura pomocí objemu sestavení Ultimaker 3. Unknown exception (Neznámá výjimka) Došlo k softwarové chybě, která brání v zahájení tiskové úlohy. Zajistěte, aby vaše tiskárny měly nejnovější verzi firmwaru, nebo tiskovou úlohu odstraňte a pokuste se ji znovu zadat. Unsupported printer configuration (Nepodporovaná konfigurace tiskárny) Zdá se, že tato tisková úloha byla vytvořeny pro typ tiskárny, který aplikace Cura Connect nezná. Zajistěte, aby vaše tiskárny měly nejnovější verzi firmwaru, nebo tiskovou úlohu odstraňte a pokuste se ji znovu zadat. Printer not authenticated (Tiskárna neschválena) Vybraná tiskárna již dále není schválena pro tisk v této skupině. Důvodem může být to, že tiskárna byla přidána do jiné skupiny. Přidejte tiskárnu znovu, nebo tiskovou úlohu odstraňte a znovu zadejte. Unexpected printer status (Neočekávaný stav tiskárny) Vybraná tiskárna hlásí neočekávaný stav. Zajistěte, aby vaše tiskárny měly nejnovější verzi firmwaru, nebo tiskovou úlohu odstraňte a pokuste se ji znovu zadat. Can t deliver print job (Tiskovou úlohu nelze provést) Z neznámých důvodů bylo více pokusů o spuštění tiskové úlohy na vybrané tiskárně neúspěšných. Zkontrolujte síťové zapojení tiskárny, nebo odstraňte tiskovou úlohu a znovu ji zadejte v rámci dalšího pokusu. 27

28 Can t contact the printer (Tiskárnu nelze kontaktovat) Vybraná tiskárna je v současnosti na síti nedosažitelná. Zajistěte připojení tiskárny do sítě, nebo zkuste tiskárnu odebrat a znovu přibrat v rámci řešení problému. No printers found (Nebyly nalezeny žádné tiskárny) Ve skupině nejsou žádné tiskárny. Přidejte tiskárny do skupiny, nebo odstraňte tiskovou úlohu a zadejte ji do jiné skupiny. Print core(s) missing (Tiskové jádro(a) chybí) Tiskárna nemůže zahájit tisk, pokud nebudou přítomna obě tisková jádra. Nainstalujte odpovídající tisková jádra pro další pokračování. Unknown error (Neznámá chyba) Došlo k softwarové chybě, která brání v zahájení tiskové úlohy. Zajistěte, aby vaše tiskárny měly nejnovější verzi firmwaru, nebo tiskovou úlohu odstraňte a pokuste se ji znovu zadat. Pokud tato závada přetrvává, kontaktujte svého místního prodejce Ultimaker a požádejte o pomoc. 28

29 4 Nejčastější dotazy V tomto odstavci můžete nalézt nejčastější dotazy. 29

30 Jak funguje tvorba časového harmonogramu úloh Cura Connect? Plánovač používá následující hierarchii: 1. Okamžik přiřazení (první přijde, první je obsloužen). 2. Rozměry, materiál a tiskové jádro. Aplikace Cura Connect pracuje systémem první přijde, první je obsloužen. Zadruhé je úloha přiřazena k tiskárně na základě rozměrů, materiálu a konfigurace tiskového jádra v > kódu. Podmíněně je tu rovněž možnost přiřadit úlohu konkrétní tiskárně nebo ji přesunout na horní okraj fronty (viz níže). Příklady situací: Předpokládejme následující situaci. Máme dvě tiskárny, jedna obsahuje nylon (tiskárna 1) a druhá obsahuje PLA (tiskárna 2). Pokud máte ve frontě úlohu PLA, bude automaticky přiřazena k tiskárně 2. Následující úloha s nylonem bude přiřazena k tiskárně 1. Posíláte do pořadníku dvě úlohy PLA: Předpokládejme, že tiskárna 1 (nylon) tiskne a tiskárna 2 (PLA) je volná. Když bude tisková úloha s nylonem na čele fronty, bude čekat na čele fronty, protože nejsou k dispozici žádné tiskárny, které by odpovídaly složení materiálu. Pak bude záležet na rezervní tiskárně 2 a na výzvě ke změně složení tiskárny 2 na displeji tiskárny a přes oznámení na pracovní ploše, aby fronta mohla pokračovat dále. Pokud konfiguraci tiskárny 2 nezměníte: Úloha s nylonem zůstane na čele fronty, dokud se tiskárna 1 neuvolní. Druhá úloha v řadě (PLA) zůstane stát, protože je níže na seznamu než úloha s nylonem (první přijde, první je obsloužen). V tomto případě volná tiskárna 2 zůstává v pohotovosti. Když bude tiskárna 1 připravena, úloha s nylonem bude na tuto tiskárnu odeslána, PLA se přesune do čela a přejde na tiskárnu 2. Pokud změníte složení tiskárny 2 (změna z PLA na nylon): Tiskovou úlohu s nylonem lze přiřadit druhé tiskárně. V tomto případě jak tiskárna 1, tak 2 tiskne nylon. Tisková úloha s PLA se přemístí na čelo fronty a bude čekat na další volnou tiskárny a v případě potřeby vás vyzve, abyste změnili konfiguraci. Jaká je funkce hostitele Cura Connect? Celý proces běží na hostitelském serveru. Hostitel plánuje harmonogram úloh podle pořadníku úloh, které se mají vytisknout, na všech tiskárnách připojených do skupiny. Protože je hostitel připojen ke všem ostatním tiskárnám ve skupině, musíte se pouze přímo připojit k hostiteli skupiny v softwaru Ultimaker Cura. Je možné seskupit tiskárny Ultimaker 3 a Ultimaker 3 Extended? Ano, je to možné. > kód rozdělený na výseče pro kteroukoliv tiskárnu je kompatibilní s ostatními, jedinou výjimkou jsou návrhy, které vyžadují vyšší objem sestavení u tiskárny Ultimaker 3 Extended. Tiskárna Ultimaker 3 Extended bude proto schopna vytisknout jakýkoliv > kód Ultimaker 3 a běžná tiskárna Ultimaker 3 bude schopna vytisknout většinu výsečí > kódů pro tiskárnu Ultimaker 3 Extended. Jediným reálným omezením je to, že software Ultimaker Cure určí maximální výšku objemu sestavení na základě rozměrů hostitelů. To znamená, že nemůžete efektivně rozřezat návrhy na výseče, které vyžadují rozšířený objem sestavení, pokud nenastavíte softwaru Ultimaker Cura tiskárnu Ultimaker 3 Extended jako hostitele. Co se stane, když se přeruší napájení tiskárny hostitele? Stavy všech tiskových úloha, tisknutí nebo čekání se uchovávají ve vnitřním uložišti hostitele skupiny. Vypnutím kterékoliv ze seskupených tiskáren nedojde ke ztrátě žádných dat. Hostitel odpovídá za naplánování nových tisků, aby nezačaly žádné nové tisky po dobu, kdy je hostitel vypnutý, ale jakékoliv probíhající tisky na seskupených tiskárnách budou stále v tisku pokračovat. Když se hostitel znovu zapne, zkontroluje stav všech připojených tiskáren a obnoví časový harmonogram. Co se stane, když se přeruší síťové připojení mezi tiskárnou hostitele a připojenými 3D tiskárnami. Hostitel skupiny odesílá úlohy na jiné tiskárny. Tiskárna dokončí úlohu, když se připojení ztratí, protože se do vnitřního úložného prostoru uloží celý soubor > kódu. Když je však spojení s hostitelem přerušeno, nové úlohy nebudou odesílány na jiné tiskárny dříve, než se připojení obnoví. 30

31 Mohu stále používat nižší verze softwaru než Ultimaker Cura 3.0 k odesílání úloh přes USB nebo síťové připojení po instalaci nejnovějšího firmwaru? Ano, je to stále možné, ale nebudete mít k dispozici žádný mechanismus pro čekání ve frontě, ale jen tradiční tisk jeden po druhém. To znamená, že všechny funkce, které Cura Connect nabízí, nebudou dostupné. Podporuje aplikace Cura Connect pouze materiály a barvy Ultimaker s NFC? Aplikace Cura Connect pracuje s materiály od třetích stran, ale pouze v případě, že si zvolíte obecný materiál. Pokud budete chtít použít aplikaci Cura Connect s konkrétními barevnými možnostmi, budete potřebovat cívky se značkou NFC. V aplikaci Cura Connect lze používat materiály třetích stran, ale bez svobodného výběru materiálu/barvy nabízeného materiály Ultimaker. Jak USB / přímé propojení pracuje s aplikací Cura Connect? Můžete stále načítat soubory s > kódem z USB flash paměti, ale tiskárna musí být nečinná, pokud má být k dispozici nabídka. 31
