PC6820 v2.0 Instalační manuál

Transkript

1 PC6820 v2.0 Instalační manuál DSC

2

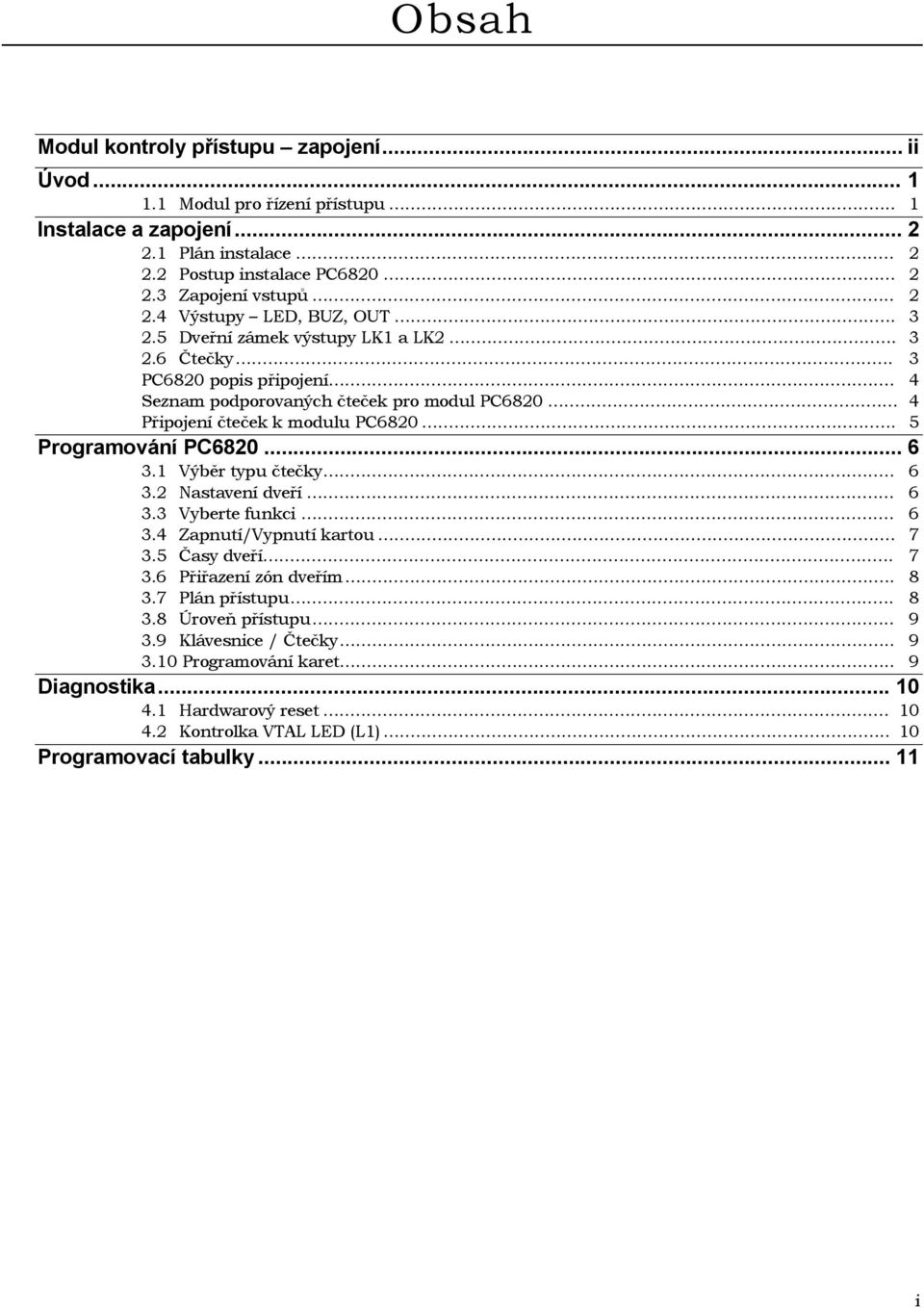

3 Obsah Modul kontroly přístupu zapojení... ii Úvod Modul pro řízení přístupu... 1 Instalace a zapojení Plán instalace Postup instalace PC Zapojení vstupů Výstupy LED, BUZ, OUT Dveřní zámek výstupy LK1 a LK Čtečky... 3 PC6820 popis připojení... 4 Seznam podporovaných čteček pro modul PC Připojení čteček k modulu PC Programování PC Výběr typu čtečky Nastavení dveří Vyberte funkci Zapnutí/Vypnutí kartou Časy dveří Přiřazení zón dveřím Plán přístupu Úroveň přístupu Klávesnice / Čtečky Programování karet... 9 Diagnostika Hardwarový reset Kontrolka VTAL LED (L1) Programovací tabulky i

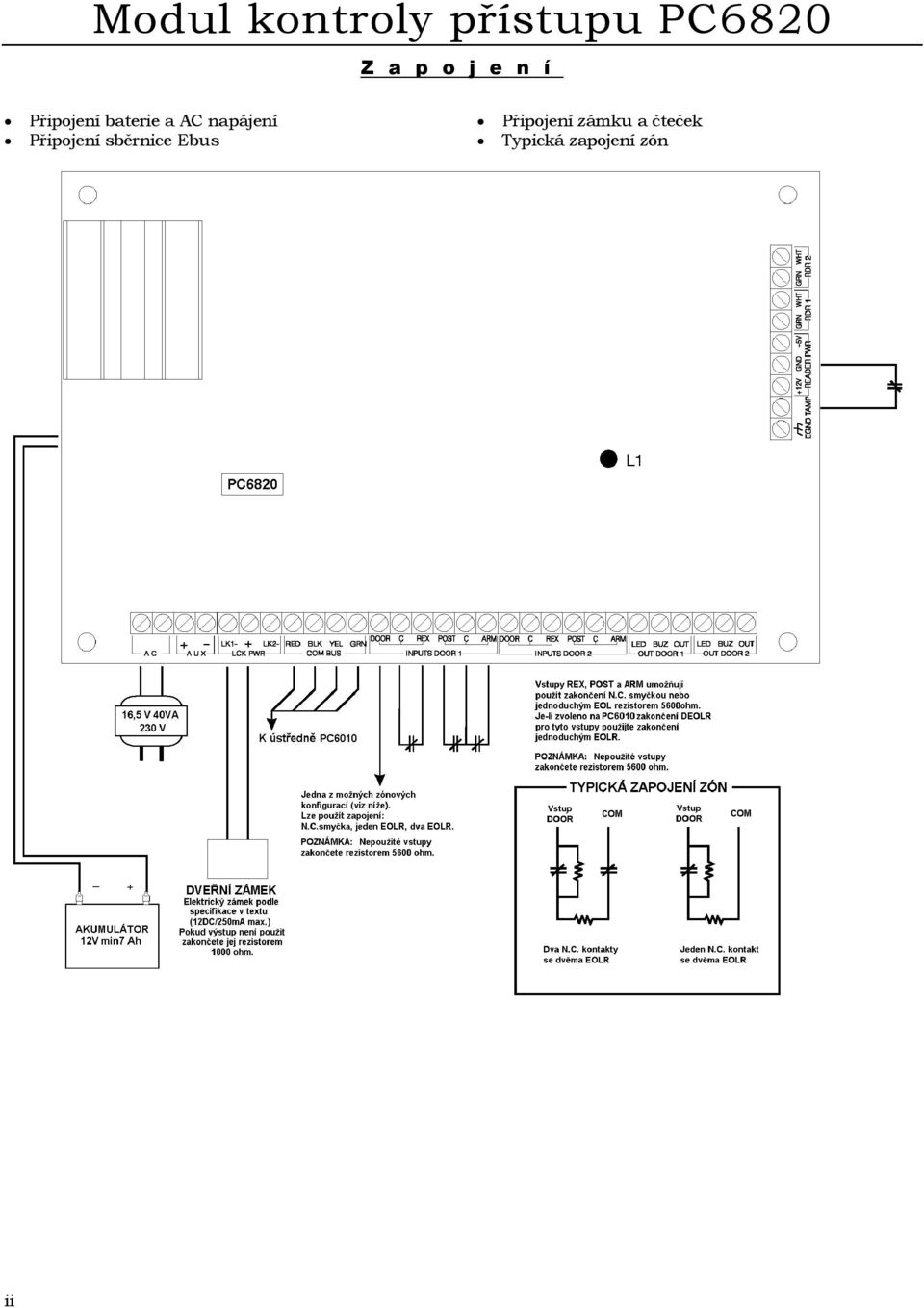

4 Modul kontroly přístupu PC6820 Z a p o j e n í Připojení baterie a AC napájení Připojení zámku a čteček Připojení sběrnice Ebus Typická zapojení zón ii

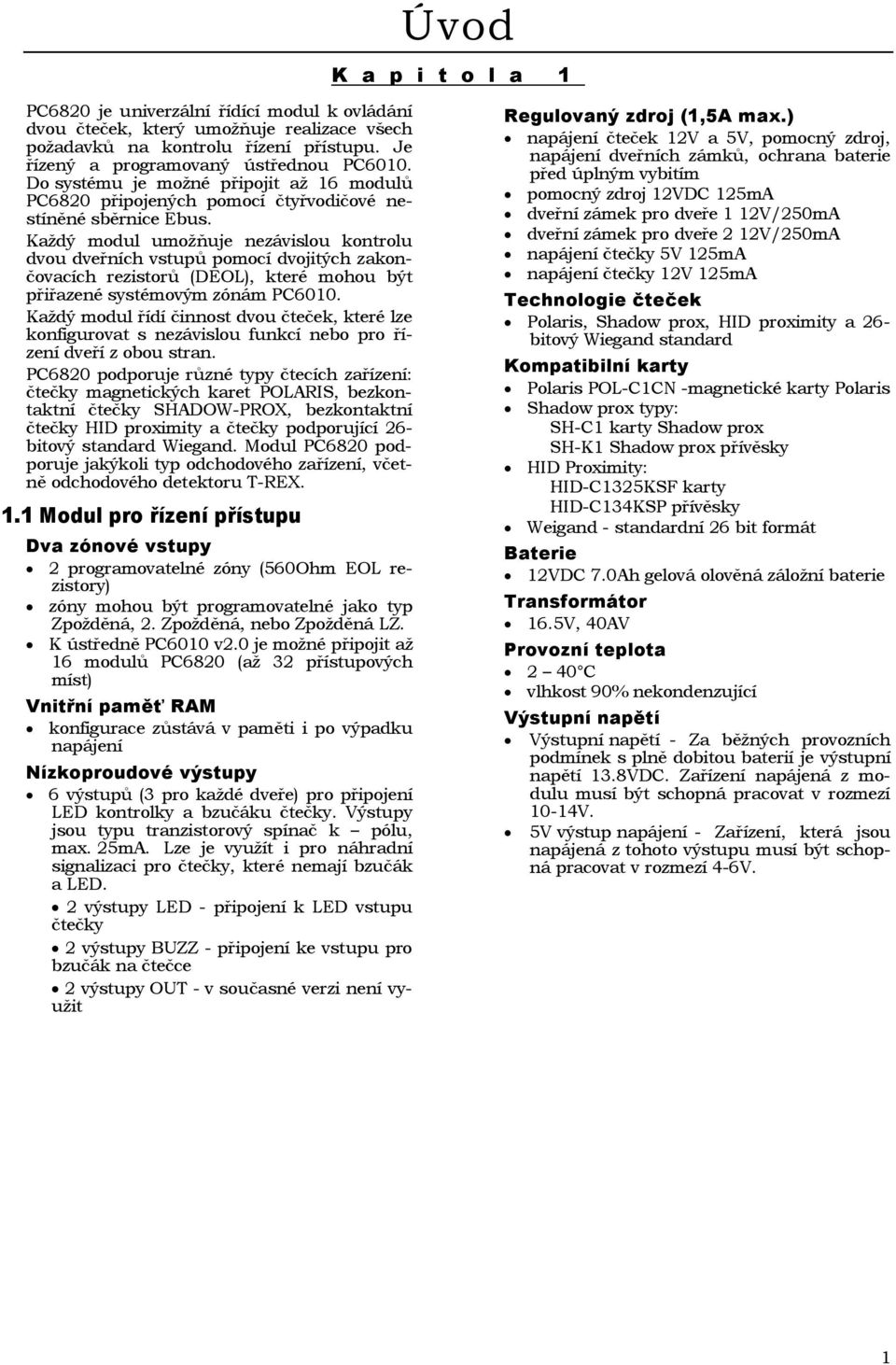

5 Úvod K a p i t o l a 1 PC6820 je univerzální řídící modul k ovládání dvou čteček, který umožňuje realizace všech požadavků na kontrolu řízení přístupu. Je řízený a programovaný ústřednou PC6010. Do systému je možné připojit až 16 modulů PC6820 připojených pomocí čtyřvodičové nestíněné sběrnice Ebus. Každý modul umožňuje nezávislou kontrolu dvou dveřních vstupů pomocí dvojitých zakončovacích rezistorů (DEOL), které mohou být přiřazené systémovým zónám PC6010. Každý modul řídí činnost dvou čteček, které lze konfigurovat s nezávislou funkcí nebo pro řízení dveří z obou stran. PC6820 podporuje různé typy čtecích zařízení: čtečky magnetických karet POLARIS, bezkontaktní čtečky SHADOW-PROX, bezkontaktní čtečky HID proximity a čtečky podporující 26- bitový standard Wiegand. Modul PC6820 podporuje jakýkoli typ odchodového zařízení, včetně odchodového detektoru T-REX. 1.1 Modul pro řízení přístupu Dva zónové vstupy 2 programovatelné zóny (560Ohm EOL rezistory) zóny mohou být programovatelné jako typ Zpožděná, 2. Zpožděná, nebo Zpožděná LZ. K ústředně PC6010 v2.0 je možné připojit až 16 modulů PC6820 (až 32 přístupových míst) Vnitřní paměť RAM konfigurace zůstává v paměti i po výpadku napájení Nízkoproudové výstupy 6 výstupů (3 pro každé dveře) pro připojení LED kontrolky a bzučáku čtečky. Výstupy jsou typu tranzistorový spínač k pólu, max. 25mA. Lze je využít i pro náhradní signalizaci pro čtečky, které nemají bzučák a LED. 2 výstupy LED - připojení k LED vstupu čtečky 2 výstupy BUZZ - připojení ke vstupu pro bzučák na čtečce 2 výstupy OUT - v současné verzi není využit Regulovaný zdroj (1,5A max.) napájení čteček 12V a 5V, pomocný zdroj, napájení dveřních zámků, ochrana baterie před úplným vybitím pomocný zdroj 12VDC 125mA dveřní zámek pro dveře 1 12V/250mA dveřní zámek pro dveře 2 12V/250mA napájení čtečky 5V 125mA napájení čtečky 12V 125mA Technologie čteček Polaris, Shadow prox, HID proximity a 26- bitový Wiegand standard Kompatibilní karty Polaris POL-C1CN -magnetické karty Polaris Shadow prox typy: SH-C1 karty Shadow prox SH-K1 Shadow prox přívěsky HID Proximity: HID-C1325KSF karty HID-C134KSP přívěsky Weigand - standardní 26 bit formát Baterie 12VDC 7.0Ah gelová olověná záložní baterie Transformátor 16.5V, 40AV Provozní teplota 2 40 C vlhkost 90% nekondenzující Výstupní napětí Výstupní napětí - Za běžných provozních podmínek s plně dobitou baterií je výstupní napětí 13.8VDC. Zařízení napájená z modulu musí být schopná pracovat v rozmezí 10-14V. 5V výstup napájení - Zařízení, která jsou napájená z tohoto výstupu musí být schopná pracovat v rozmezí 4-6V. 1

6 2.1Plán instalace Při návrhu bezpečnostního systému s kontrolou řízení přístupu je nejlépe začít nákresem rozložení systémových prvků. Ulehčí to rozhodnutí o celkovém počtu zón, umístění přídavných expandérů, míst pro kontrolu přístupu a ostatních součástí systému, které budou potřeba při instalaci. Po určení všech přístupových směrů je třeba rozhodnout, které vstupy budou kontrolované a které nikoliv. Nejlépe je umístit modul PC6820 tak, aby bylo vedení k oběma čtečkám co nejkratší. Nákres rovněž usnadní rozhodnutí o trase sběrnice Ebus, která je realizována čtyřmi vodiči, ke kterým se paralelně připojují všechny systémové moduly. Maximální délku sběrnice Ebus určete na základě informací v systémovém manuálu ústředny PC6010. POZNÁMKA: Nepoužívejte pro sběrnici stíněný kabel. 2.2Postup instalace PC Fyzické umístění Skříň modulu je určena k připevnění na stěnu bez dalších dodatečných krytů. Její velikost je dostatečně dimenzována pro záložní baterii i kabeláž a dostačuje pro většinu aplikací. Skříň s modulem se umisťuje ve vnitřním prostředí v suchu a místě s normální teplotou a vlhkostí a v dosahu dobrého uzemnění. Modul by měl být co nejblíže oběma čtečkám a měl by být snadno přístupný pro servisní účely. A. Čtečka umístěná 107cm od podlahy. B. Elektrický zámek připojený vodičem o průměru 1mm a musí být určený pro nepřetržitý provoz. Zámek doporučujeme typu Fail secure (bez napájení je zamčený). Pozor, použití elektromagnetických uzamykacích systémů se řídí určitými protipožárními předpisy. VÝSTRAHA: Místní protipožární předpisy mohou zakazovat použití zámku, který je zamčený při odpojeném napájení pro použití v únikové požární cestě. 2 Instalace a zapojení K a p i t o l a 2 C. Dveřní kontakt. Nepoužívejte bezdrátový nebo adresovatelný magnetický kontakt. D. T-REX se instaluje na vnitřní straně dveří. Na této straně je možné nainstalovat také výstražný alarmový hlásič. T-REX se instaluje podle vlastního schématu zapojení. 2. Ochrana před napadením Tamper Nainstalujte do skříňky modulu ochranný kontakt, který signalizuje neoprávněnou manipulaci s modulem. Použijte normálně zavřený kontakt, připojte jej na svorky TAMP a GND. Není-li kontakt zapojen, musí být tyto svorky zkratované. 3. Připojení vstupů, výstupů, zámků a čteček Následuje popis hlavních rysů postupu připojení jednotlivých prvků. 4. Požadavky na napájení Nainstalujte 16,5V/40VA transformátor vně skříně. Umístěte do skříně záložní baterii. Připojte červený vodič na kladný pól baterie a černý na záporný pól. POZNÁMKA: Napájení připojte až po celkovém zapojení a kontrole. Pro správnou funkci modulu PC6820 je nutné připojení síťového napájení i baterie. Připojte nejprve baterii a pak síťové napájení. 2.3 Zapojení vstupů Dveřní vstupy jsou kontrolovány pomocí dvojitých zakončovacích rezistorů (DEOL). Vstupy REX, ARM a POST používají pouze normálně zavřené (NC) smyčky a jednoduché zakončovací rezistory. Pokud celý systém používá dvojité zakončovací rezistory, tyto vstupy musí být zakončeny jednoduchými EOL. Bližší informace jsou v kapitole 3.6 "Přiřazení zón dveřím". Vstup POST Jestliže nastal čas Automatické aktivace některých bloků ústředny PC6010 (záleží na nastavení plánu auto Zap/Vyp), lze zapnutím vstupu POST Automatickou aktivaci odložit. Postup Odložení automatické aktivace kartou je následující: uživatel musí (během doby signalizace před automatickou aktivací) dát přečíst platnou kartou ve čtečce a aktivovat zařízení připojené ke vstupu POST. Typicky se pro vstup POST používá tlačítko montované vedle čtečky přiřazené příslušnému bloku (blokům). Ústředna PC6010 vyšle na monitorovací stanici kód Odložení automatické aktivace (je-li naprogramován). Automatická aktivace bude obnovena po době naprogramované v Odkladu autozap v případě, že nebyla provedena aktivace manuálně. Automatická aktivace může být takto odložena libovolněkrát. POZNÁMKA: Aby Odložení automatické aktivace správně pracovalo, je nutné, aby karta byla přiřazena k příslušnému bloku (blokům) a aby měla povolen atribut Vypnutí. Bližší informace najdete v Manuálu správce systému ústředny PC6010.

7 Vstup ARM Aktivací tohoto vstupu je umožněno stanoveným uživatelům Zapnout příslušné bloky ústředny PC6010. Postup Zapnutí je následující: uživatel musí nejprve zjistit, zda je blok připraven k aktivaci (tj. zda jsou uzavřeny všechny dveře, okna nebo zda není aktivován některý z pohybových detektorů). Uživatel dá přečíst platnou kartu ve čtečce a následně aktivuje zařízení připojené ke vstupu ARM. Typicky se pro vstup ARM používá tlačítko montované vedle čtečky přiřazené příslušnému bloku (blokům). POZNÁMKA: Funkce zapnutí bloků kartou bude fungovat pokud je karta přiřazena k příslušnému bloku (blokům) a aby měla povolen atribut Zapnutí. Bližší informace najdete v Manuálu správce systému ústředny PC6010. Vstup REX Zařízení pro povolení odchodu může umožnit odchod z vnitřní strany střeženého prostoru a odemčení dveří bez použití karty. Jakmile je vstup REX aktivován, odemkne se dveřní zámek. Tím je dovoleno otevřít dveře aniž by se zapsala hláška Otevřeno násilím. Odchodové zařízení může být různého typu. Při instalaci postupujte podle návodu k příslušnému odchodovému zařízení. 2.4Výstupy LED, BUZ, OUT LED výstupy LED výstupy pro dveře 1 a 2 slouží k ovládání LED na čtečkách. Signalizace umožní uživateli zjistit zda byla jeho karta akceptovaná jako platná nebo nikoliv. Připojte vodiče označené LED na svorky LED zvoleného výstupu. Pokud má být tento výstup použit pro ovládání jiných zařízení, musí být na svorce LED připojen záporný pól tohoto zařízení a kladný pól na svorku AUX+. Výstup BUZ Výstup BUZ slouží k ovládání bzučáku čtečky pro akustickou signalizaci poruchových stavů. Připojte na tento výstup vodiče označené buzzer. Pokud má být tento výstup použit pro ovládání jiných zařízení, musí být na svorce BUZ připojen záporný pól tohoto zařízení a kladný pól na svorku AUX+. Výstupy OUT Výstupy OUT nejsou v této verzi použity. 2.5 Dveřní zámek výstupy LK1 a LK2 Dveřní zámky pro jednotlivé dveře se připojují na svorky LK1 a LK2. Každý výstup může ovládat zámek max. 250mA 12VDC. Při použití magnetických zámků dbejte zásad požárních předpisů. Činnost zámků lze nakonfigurovat pro umožnění přístupu po vložení karty, nebo pro odemykání dveří podle časových tabulek. Výstupy mohou ovládat ss zařízení např. elektromechanické zámky a mohou být konfigurovány na funkci Fail save (při výpadku napájení se odemkne) nebo Fail secure (při výpadku napájení se uzamkne). Maximální proudový odběr jednoho zámku nesmí překročit 250 ma. Více informací naleznete v kapitole 3 Programování PC6820 VÝSTRAHA: Místní předpisy mohou omezovat použití elektromagnetických zámků a podobných uzamykacích zařízení v odchodových dveřích. Seznamte se proto s těmito předpisy ještě před návrhem instalace. 2.6 Čtečky Každý modul PC6820 může ovládat 2 čtečky. Tyto čtečky mohou být instalovány u jedněch dveří a řídit přístup v obou směrech, nebo ovládat přístup v jednom směru dvou nezávislých dveří. Při použití správného kabelu mohou být vzdáleny až 150 metrů od modulu. Správná výška pro montáž je 107cm od podlahy. VÝSTRAHA: Připojení červeného vodiče pro napájení 5VDC čtečky na výstup 12DC může čtečku poškodit. Při instalaci postupujte podle návodu ke čtečce. Použití dvou čteček u jedněch dveří Je-li zapnuta volba Dvě čtečky, lze jeden modul PC6820 použít ke kontrole vstupu i odchodu jedněmi dveřmi. Každá čtečka může mít naprogramovanou rozdílnou úroveň přístupu (tím se umožní rozdílně řídit dveřmi vstup i odchod) a časovou tabulku. Bližší informace jsou v kapitole 3.2 Nastavení dveří. POZNÁMKA: Používáte-li volbu dvě čtečky, vstup DOOR 2 musí být připojen na terminál COM. Karty/klávesnice se čtečkou K modulu PC6820 lze použít i čtečku s integrovanou klávesnicí. Na tomto typu zařízení musí uživatel nejprve dát přečíst kartu, LED na čtečce začne blikat dvakrát za sekundu čímž signalizuje čekání na přístupový kód. Uživatel pak musí zadat do 15 sekund přístupový kód. Po zadání kódu se dveře odemknou. Musí být zadán korektní přístupový kód pro danou kartu jinak nebude přístup povolen a zapíše se tato událost do paměti událostí. Jestliže byl přístup zamítnut, byl zadán chybný nebo neplatný kód nebo uplynula doba čekání na kód, bude LED na čtečce blikáním třikrát za sekundu a bzučák klávesnice začne pípáním třikrát za sekundu signalizovat, že přístup byl odmítnut. 3

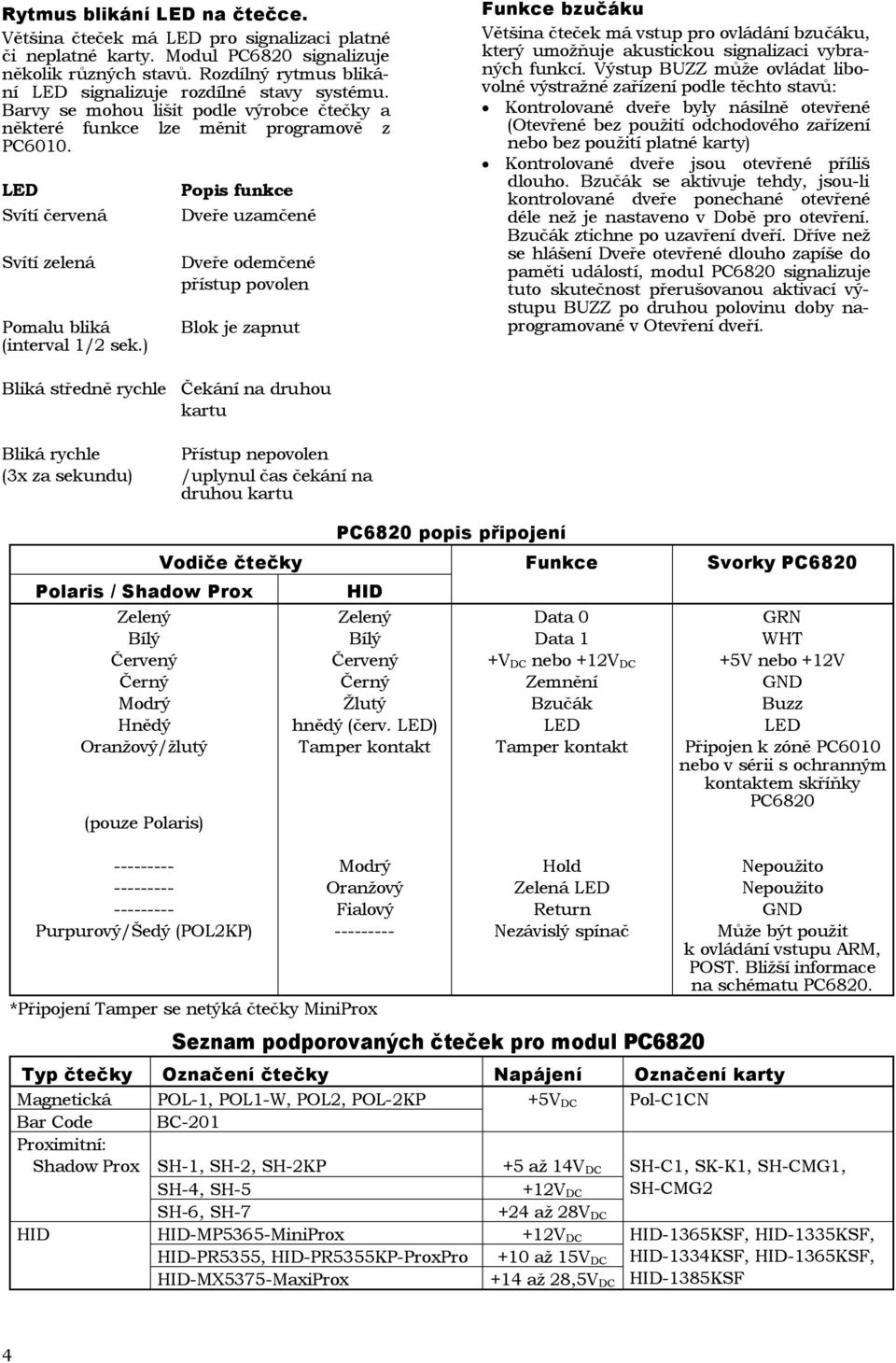

8 Rytmus blikání LED na čtečce. Většina čteček má LED pro signalizaci platné či neplatné karty. Modul PC6820 signalizuje několik různých stavů. Rozdílný rytmus blikání LED signalizuje rozdílné stavy systému. Barvy se mohou lišit podle výrobce čtečky a některé funkce lze měnit programově z PC6010. LED Svítí červená Svítí zelená Pomalu bliká (interval 1/2 sek.) Popis funkce Dveře uzamčené Dveře odemčené přístup povolen Blok je zapnut Funkce bzučáku Většina čteček má vstup pro ovládání bzučáku, který umožňuje akustickou signalizaci vybraných funkcí. Výstup BUZZ může ovládat libovolné výstražné zařízení podle těchto stavů: Kontrolované dveře byly násilně otevřené (Otevřené bez použití odchodového zařízení nebo bez použití platné karty) Kontrolované dveře jsou otevřené příliš dlouho. Bzučák se aktivuje tehdy, jsou-li kontrolované dveře ponechané otevřené déle než je nastaveno v Době pro otevření. Bzučák ztichne po uzavření dveří. Dříve než se hlášení Dveře otevřené dlouho zapíše do paměti událostí, modul PC6820 signalizuje tuto skutečnost přerušovanou aktivací výstupu BUZZ po druhou polovinu doby naprogramované v Otevření dveří. Bliká středně rychle Čekání na druhou kartu Bliká rychle Přístup nepovolen (3x za sekundu) /uplynul čas čekání na druhou kartu Vodiče čtečky PC6820 popis připojení Funkce Svorky PC6820 Polaris / Shadow Prox HID Zelený Zelený Data 0 GRN Bílý Bílý Data 1 WHT Červený Červený +V DC nebo +12V DC +5V nebo +12V Černý Černý Zemnění GND Modrý Žlutý Bzučák Buzz Hnědý hnědý (červ. LED) LED LED Oranžový/žlutý Tamper kontakt Tamper kontakt Připojen k zóně PC6010 nebo v sérii s ochranným kontaktem skříňky PC6820 (pouze Polaris) Modrý Hold Nepoužito Oranžový Zelená LED Nepoužito Fialový Return GND Purpurový/Šedý (POL2KP) Nezávislý spínač Může být použit k ovládání vstupu ARM, POST. Bližší informace na schématu PC6820. *Připojení Tamper se netýká čtečky MiniProx Seznam podporovaných čteček pro modul PC6820 Typ čtečky Označení čtečky Napájení Označení karty Magnetická POL-1, POL1-W, POL2, POL-2KP +5V DC Pol-C1CN Bar Code BC-201 Proximitní: Shadow Prox HID SH-1, SH-2, SH-2KP SH-4, SH-5 SH-6, SH-7 HID-MP5365-MiniProx HID-PR5355, HID-PR5355KP-ProxPro HID-MX5375-MaxiProx +5 až 14V DC +12V DC +24 až 28V DC +12V DC +10 až 15V DC +14 až 28,5V DC SH-C1, SK-K1, SH-CMG1, SH-CMG2 HID-1365KSF, HID-1335KSF, HID-1334KSF, HID-1365KSF, HID-1385KSF 4

9 Připojení čteček k modulu kontroly přístupu PC6820 Specifikace kabelu Prvek Maximální délka Typ kabelu Čtečka 5V 150 m 3 páry 0,8 mm 2, stíněný Čtečka 12V 150 m 3 páry 0,3 mm 2, stíněný Vstupy (DOOR, REX, POST, ARM) 300 m 2 páry 0,3 mm 2, kroucený Transformátor 8 m 1 pár 0,8 mm 2 Zemnění 8m 1 vodič 0,8 mm 2, plný 5

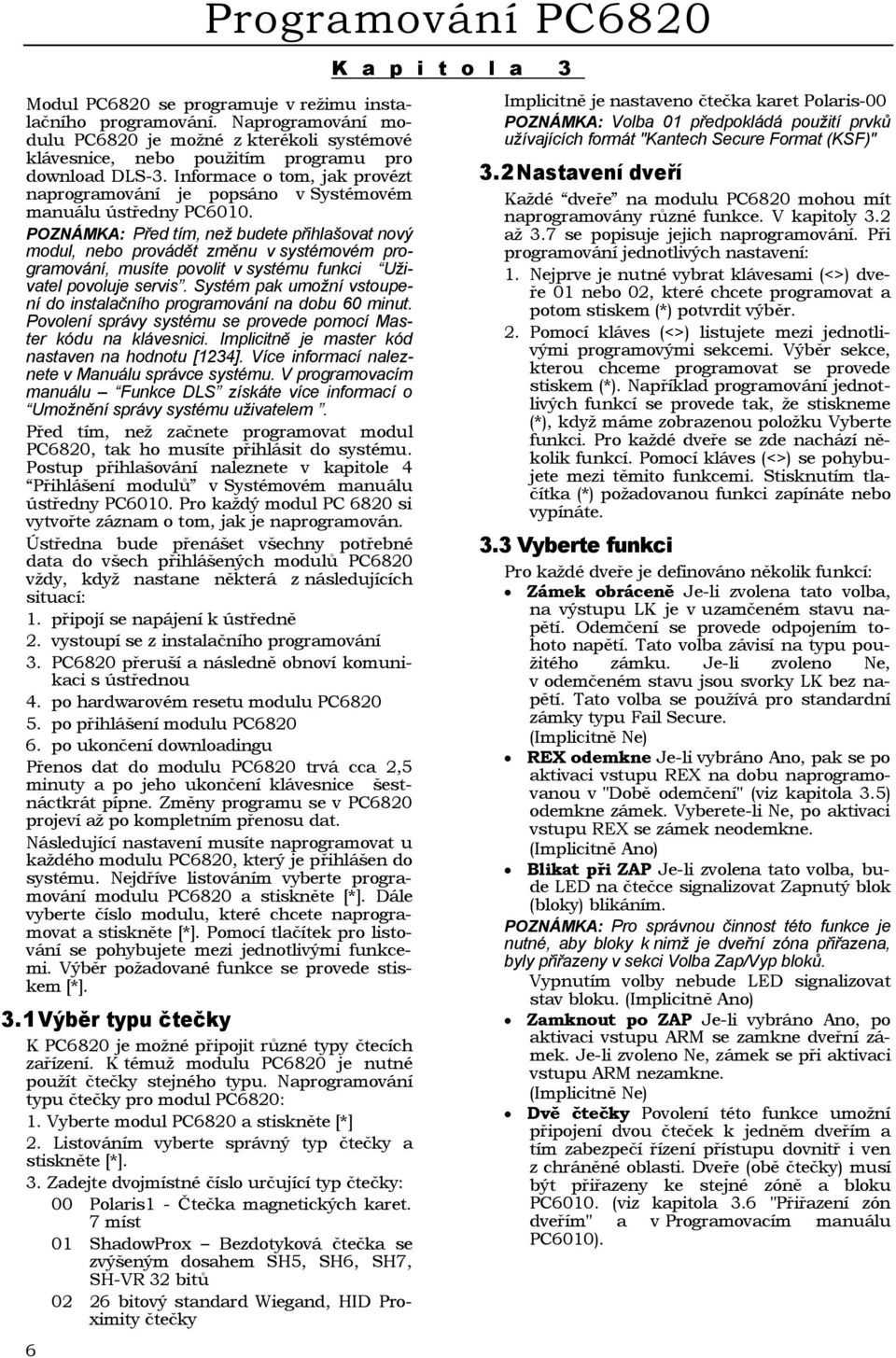

10 6 Programování PC6820 Modul PC6820 se programuje v režimu instalačního programování. Naprogramování modulu PC6820 je možné z kterékoli systémové klávesnice, nebo použitím programu pro download DLS-3. Informace o tom, jak provézt naprogramování je popsáno v Systémovém manuálu ústředny PC6010. POZNÁMKA: Před tím, než budete přihlašovat nový modul, nebo provádět změnu v systémovém programování, musíte povolit v systému funkci Uživatel povoluje servis. Systém pak umožní vstoupení do instalačního programování na dobu 60 minut. Povolení správy systému se provede pomocí Master kódu na klávesnici. Implicitně je master kód nastaven na hodnotu [1234]. Více informací naleznete v Manuálu správce systému. V programovacím manuálu Funkce DLS získáte více informací o Umožnění správy systému uživatelem. Před tím, než začnete programovat modul PC6820, tak ho musíte přihlásit do systému. Postup přihlašování naleznete v kapitole 4 Přihlášení modulů v Systémovém manuálu ústředny PC6010. Pro každý modul PC 6820 si vytvořte záznam o tom, jak je naprogramován. Ústředna bude přenášet všechny potřebné data do všech přihlášených modulů PC6820 vždy, když nastane některá z následujících situací: 1. připojí se napájení k ústředně 2. vystoupí se z instalačního programování 3. PC6820 přeruší a následně obnoví komunikaci s ústřednou 4. po hardwarovém resetu modulu PC po přihlášení modulu PC po ukončení downloadingu Přenos dat do modulu PC6820 trvá cca 2,5 minuty a po jeho ukončení klávesnice šestnáctkrát pípne. Změny programu se v PC6820 projeví až po kompletním přenosu dat. Následující nastavení musíte naprogramovat u každého modulu PC6820, který je přihlášen do systému. Nejdříve listováním vyberte programování modulu PC6820 a stiskněte [*]. Dále vyberte číslo modulu, které chcete naprogramovat a stiskněte [*]. Pomocí tlačítek pro listování se pohybujete mezi jednotlivými funkcemi. Výběr požadované funkce se provede stiskem [*]. 3.1 Výběr typu čtečky K PC6820 je možné připojit různé typy čtecích zařízení. K témuž modulu PC6820 je nutné použít čtečky stejného typu. Naprogramování typu čtečky pro modul PC6820: 1. Vyberte modul PC6820 a stiskněte [*] 2. Listováním vyberte správný typ čtečky a stiskněte [*]. 3. Zadejte dvojmístné číslo určující typ čtečky: 00 Polaris1 - Čtečka magnetických karet. 7 míst 01 ShadowProx Bezdotyková čtečka se zvýšeným dosahem SH5, SH6, SH7, SH-VR 32 bitů bitový standard Wiegand, HID Proximity čtečky K a p i t o l a 3 Implicitně je nastaveno čtečka karet Polaris-00 POZNÁMKA: Volba 01 předpokládá použití prvků užívajících formát "Kantech Secure Format (KSF)" 3.2 Nastavení dveří Každé dveře na modulu PC6820 mohou mít naprogramovány různé funkce. V kapitoly 3.2 až 3.7 se popisuje jejich naprogramování. Při programování jednotlivých nastavení: 1. Nejprve je nutné vybrat klávesami (<>) dveře 01 nebo 02, které chcete programovat a potom stiskem (*) potvrdit výběr. 2. Pomocí kláves (<>) listujete mezi jednotlivými programovými sekcemi. Výběr sekce, kterou chceme programovat se provede stiskem (*). Například programování jednotlivých funkcí se provede tak, že stiskneme (*), když máme zobrazenou položku Vyberte funkci. Pro každé dveře se zde nachází několik funkcí. Pomocí kláves (<>) se pohybujete mezi těmito funkcemi. Stisknutím tlačítka (*) požadovanou funkci zapínáte nebo vypínáte. 3.3Vyberte funkci Pro každé dveře je definováno několik funkcí: Zámek obráceně Je-li zvolena tato volba, na výstupu LK je v uzamčeném stavu napětí. Odemčení se provede odpojením tohoto napětí. Tato volba závisí na typu použitého zámku. Je-li zvoleno Ne, v odemčeném stavu jsou svorky LK bez napětí. Tato volba se používá pro standardní zámky typu Fail Secure. (Implicitně Ne) REX odemkne Je-li vybráno Ano, pak se po aktivaci vstupu REX na dobu naprogramovanou v "Době odemčení" (viz kapitola 3.5) odemkne zámek. Vyberete-li Ne, po aktivaci vstupu REX se zámek neodemkne. (Implicitně Ano) Blikat při ZAP Je-li zvolena tato volba, bude LED na čtečce signalizovat Zapnutý blok (bloky) blikáním. POZNÁMKA: Pro správnou činnost této funkce je nutné, aby bloky k nimž je dveřní zóna přiřazena, byly přiřazeny v sekci Volba Zap/Vyp bloků. Vypnutím volby nebude LED signalizovat stav bloku. (Implicitně Ano) Zamknout po ZAP Je-li vybráno Ano, po aktivaci vstupu ARM se zamkne dveřní zámek. Je-li zvoleno Ne, zámek se při aktivaci vstupu ARM nezamkne. (Implicitně Ne) Dvě čtečky Povolení této funkce umožní připojení dvou čteček k jedněm dveřím a tím zabezpečí řízení přístupu dovnitř i ven z chráněné oblasti. Dveře (obě čtečky) musí být přiřazeny ke stejné zóně a bloku PC6010. (viz kapitola 3.6 "Přiřazení zón dveřím" a v Programovacím manuálu PC6010).

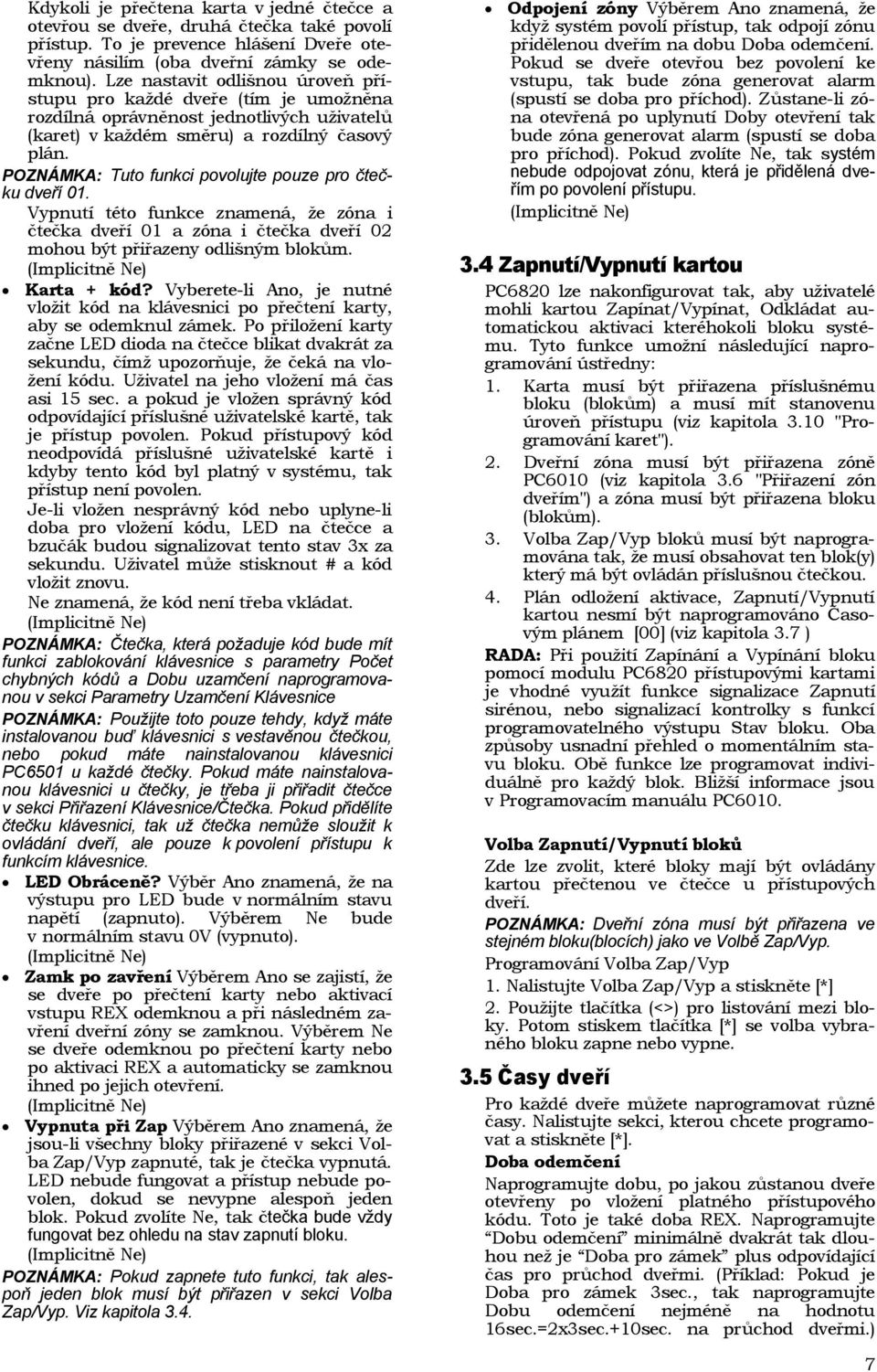

11 Kdykoli je přečtena karta v jedné čtečce a otevřou se dveře, druhá čtečka také povolí přístup. To je prevence hlášení Dveře otevřeny násilím (oba dveřní zámky se odemknou). Lze nastavit odlišnou úroveň přístupu pro každé dveře (tím je umožněna rozdílná oprávněnost jednotlivých uživatelů (karet) v každém směru) a rozdílný časový plán. POZNÁMKA: Tuto funkci povolujte pouze pro čtečku dveří 01. Vypnutí této funkce znamená, že zóna i čtečka dveří 01 a zóna i čtečka dveří 02 mohou být přiřazeny odlišným blokům. (Implicitně Ne) Karta + kód? Vyberete-li Ano, je nutné vložit kód na klávesnici po přečtení karty, aby se odemknul zámek. Po přiložení karty začne LED dioda na čtečce blikat dvakrát za sekundu, čímž upozorňuje, že čeká na vložení kódu. Uživatel na jeho vložení má čas asi 15 sec. a pokud je vložen správný kód odpovídající příslušné uživatelské kartě, tak je přístup povolen. Pokud přístupový kód neodpovídá příslušné uživatelské kartě i kdyby tento kód byl platný v systému, tak přístup není povolen. Je-li vložen nesprávný kód nebo uplyne-li doba pro vložení kódu, LED na čtečce a bzučák budou signalizovat tento stav 3x za sekundu. Uživatel může stisknout # a kód vložit znovu. Ne znamená, že kód není třeba vkládat. (Implicitně Ne) POZNÁMKA: Čtečka, která požaduje kód bude mít funkci zablokování klávesnice s parametry Počet chybných kódů a Dobu uzamčení naprogramovanou v sekci Parametry Uzamčení Klávesnice POZNÁMKA: Použijte toto pouze tehdy, když máte instalovanou buď klávesnici s vestavěnou čtečkou, nebo pokud máte nainstalovanou klávesnici PC6501 u každé čtečky. Pokud máte nainstalovanou klávesnici u čtečky, je třeba ji přiřadit čtečce v sekci Přiřazení Klávesnice/Čtečka. Pokud přidělíte čtečku klávesnici, tak už čtečka nemůže sloužit k ovládání dveří, ale pouze k povolení přístupu k funkcím klávesnice. LED Obráceně? Výběr Ano znamená, že na výstupu pro LED bude v normálním stavu napětí (zapnuto). Výběrem Ne bude v normálním stavu 0V (vypnuto). (Implicitně Ne) Zamk po zavření Výběrem Ano se zajistí, že se dveře po přečtení karty nebo aktivací vstupu REX odemknou a při následném zavření dveřní zóny se zamknou. Výběrem Ne se dveře odemknou po přečtení karty nebo po aktivaci REX a automaticky se zamknou ihned po jejich otevření. (Implicitně Ne) Vypnuta při Zap Výběrem Ano znamená, že jsou-li všechny bloky přiřazené v sekci Volba Zap/Vyp zapnuté, tak je čtečka vypnutá. LED nebude fungovat a přístup nebude povolen, dokud se nevypne alespoň jeden blok. Pokud zvolíte Ne, tak čtečka bude vždy fungovat bez ohledu na stav zapnutí bloku. (Implicitně Ne) POZNÁMKA: Pokud zapnete tuto funkci, tak alespoň jeden blok musí být přiřazen v sekci Volba Zap/Vyp. Viz kapitola 3.4. Odpojení zóny Výběrem Ano znamená, že když systém povolí přístup, tak odpojí zónu přidělenou dveřím na dobu Doba odemčení. Pokud se dveře otevřou bez povolení ke vstupu, tak bude zóna generovat alarm (spustí se doba pro příchod). Zůstane-li zóna otevřená po uplynutí Doby otevření tak bude zóna generovat alarm (spustí se doba pro příchod). Pokud zvolíte Ne, tak systém nebude odpojovat zónu, která je přidělená dveřím po povolení přístupu. (Implicitně Ne) 3.4Zapnutí/Vypnutí kartou PC6820 lze nakonfigurovat tak, aby uživatelé mohli kartou Zapínat/Vypínat, Odkládat automatickou aktivaci kteréhokoli bloku systému. Tyto funkce umožní následující naprogramování ústředny: 1. Karta musí být přiřazena příslušnému bloku (blokům) a musí mít stanovenu úroveň přístupu (viz kapitola 3.10 "Programování karet"). 2. Dveřní zóna musí být přiřazena zóně PC6010 (viz kapitola 3.6 "Přiřazení zón dveřím") a zóna musí být přiřazena bloku (blokům). 3. Volba Zap/Vyp bloků musí být naprogramována tak, že musí obsahovat ten blok(y) který má být ovládán příslušnou čtečkou. 4. Plán odložení aktivace, Zapnutí/Vypnutí kartou nesmí být naprogramováno Časovým plánem [00] (viz kapitola 3.7 ) RADA: Při použití Zapínání a Vypínání bloku pomocí modulu PC6820 přístupovými kartami je vhodné využít funkce signalizace Zapnutí sirénou, nebo signalizací kontrolky s funkcí programovatelného výstupu Stav bloku. Oba způsoby usnadní přehled o momentálním stavu bloku. Obě funkce lze programovat individuálně pro každý blok. Bližší informace jsou v Programovacím manuálu PC6010. Volba Zapnutí/Vypnutí bloků Zde lze zvolit, které bloky mají být ovládány kartou přečtenou ve čtečce u přístupových dveří. POZNÁMKA: Dveřní zóna musí být přiřazena ve stejném bloku(blocích) jako ve Volbě Zap/Vyp. Programování Volba Zap/Vyp 1. Nalistujte Volba Zap/Vyp a stiskněte [*] 2. Použijte tlačítka (<>) pro listování mezi bloky. Potom stiskem tlačítka [*] se volba vybraného bloku zapne nebo vypne. 3.5 Časy dveří Pro každé dveře můžete naprogramovat různé časy. Nalistujte sekci, kterou chcete programovat a stiskněte [*]. Doba odemčení Naprogramujte dobu, po jakou zůstanou dveře otevřeny po vložení platného přístupového kódu. Toto je také doba REX. Naprogramujte Dobu odemčení minimálně dvakrát tak dlouhou než je Doba pro zámek plus odpovídající čas pro průchod dveřmi. (Příklad: Pokud je Doba pro zámek 3sec., tak naprogramujte Dobu odemčení nejméně na hodnotu 16sec.=2x3sec.+10sec. na průchod dveřmi.) 7

12 Musíte toto nastavit, protože dveře nemůžou být otevřeny během doby Doba pro zámek (protože motor zavírající dveře je zapnut). Motor zavírající dveře je zapnut dvakrát během této doby jednou při zavírání a jednou při otvírání. Implicitní nastavení je 10sec. Platné hodnoty jsou sec. Doba otevření Pokud zůstanou dveře otevřeny po dobu delší než je nastavena v této sekci, zapíše se tato událost do paměti. Po uplynutí poloviny této doby začne spustí bzučák čtečky varovný přerušovaný signál. Po uplynutí celé doby otevření zní bzučák nepřerušovaně. Implicitní nastavení je 30 sekund. Platné hodnoty jsou sekund. Čas pro zámek Systém čeká naprogramovaný čas po zapnutí systému a poté zamkne dveře. Platné hodnoty jsou sec. Implicitní hodnota je 000sec. 3.6 Přiřazení zón dveřním V této sekci se dveřní zóna modulu PC6820 stává aktivní zónou ústředny PC6010. Může být použita zóna Vypnutí se provede zadáním [000]. PC6010 používá dvojité zakončovací rezistory. Pro alarm kontakt na dveřních zónách se používají zakončovací rezistory 5600Ω. Pokud použijete DEOL rezistory, tak tamper kontakt má také hodnotu 5600Ω. Dveřní zóny musí být naprogramované jako Zpožděná, 2. Zpožděná nebo Zpožděná LZ. Bližší informace jsou v Programovacím manuálu PC Plán přístupu Časový plán umožňuje přiřadit každým dveřím daná přístupová práva. Jednotlivé časové plány naprogramujte podle kapitoly Časové plány v Programovacím manuálu PC6010. Každý časový plán obsahuje začátek a konec intervalu, den v týdnu kdy je plán aktivní a skupinu volných dnů, které definují výjimky z pravidelné činnosti. Časový plán 00 a 01 Použijete-li plán 00, bude daná funkce stále vypnuta (plán je stále neaktivní). Použijete-li plán 01, bude daná funkce stále zapnuta (plán je stále aktivní). Další informace o programování časových plánů jsou v kapitole Časové plány v Programovacím manuálu PC6010. Následuje seznam dalších možností plánů: Plán Odložení AutoZap Plán řízení funkce Odložení automatického zapnutí bloků, kterým je čtečka přiřazena. Tyto bloky musí být uvedené v sekci Volba Zap/Vyp a musí jim být přiřazena odpovídající dveřní zóna. Příslušná uživatelská karta musí být přiřazena bloku (blokům) a musí mít povolen atribut Vypnutí. Bližší informace najdete v Manuálu správce systému PC6010 v kapitole programování přístupových kódů a identifikačních karet. Implicitně je nastaven plán Plán Zapnutí kartou Naprogramujte plán, který udává kdy mohou být vybrané bloky zapínány pomocí karty a příslušné čtečky. Lze Zapínat pouze bloky jimž je přiřazena správně dveřní zóna a jež jsou aktivní ve Volbě Zap/Vyp. Příslušná uživatelská karta musí být přiřazena bloku a musí mít povolen atribut Zapnutí. Bližší informace najdete v Manuálu správce systému PC6010 v kapitole programování přístupových kódů a identifikačních karet. Implicitně je nastaven plán 01. Plán Dveře odemčené Podle tohoto plánu budou dveře automaticky odemykány a zamykány. Jsou-li dveře odemčené, uživatel je již nemusí odemykat kartou. V době trvání Plánu odemčení dveří budou dveře stále v odemknutém stavu a je jich otevření nebude zapsáno jako Otevřeno násilím. Bude-li blok (bloky) jemuž je přiřazena dveřní zóna Zapnut, dveře se automaticky zamknou na začátku Doby pro odchod. Je-li aktivní Plán odemčení dveří a blok je Zapnut, dveře zůstanou uzamčeny. Je-li blok Vypnut v době trvání Plánu odemčení dveří, dveře se odemknou a zůstanou odemčeny po dobu trvání plánu. POZNÁMKA: Jsou-li dveře přiřazena více než jednomu bloku, uzamknou se až na začátku Doby pro odchod posledního Zapínaného bloku. Implicitně je nastaven plán 00 (nikdy). Plán REX Podle tohoto plánu se ovládá funkce REX pro otevírání dveří zevnitř ven. V době trvání Plánu aktivace vstupu REX odemkne dveře na dobu naprogramovanou v Době odemčení v kapitole 3.5. Není-li tento plán aktivní, dveře se po REX neodemknou. Implicitně je nastaven plán 01. Plán Dvě karty Tento plán udává, kdy bude systém požadovat vložení druhé přístupové karty před povolením přístupu. Když je plán aktivní, tak všichni uživatelé, mají v době určené touto tabulkou povolen přístup těmito dveřmi pouze po přečtení druhé karty v době do 10 sekund po přečtení první karty. Tato doba je signalizována pomalu blikající LED kontrolkou. Po povolení přístupu (odemčení dveří) se LED kontrolka rozsvítí nastálo. Naprogramujte plán 00, když chcete mít povolen přístup pouze s jednou kartou (druhá karta není potřeba), plán 01, jestli je vždy požadována druhá karta a plán z rozsahu 02-99, při požadavku na druhou kartu jen když je plán aktivní. Implicitně je nastaven plán 00 (nikdy).

13 Plán Vypnutí kartou V tomto plánu se programuje výběr bloků, které mají být Vypínány kartou a příslušnou čtečkou. Lze Vypínat pouze bloky jimž je přiřazena správně dveřní zóna a jež jsou aktivní ve Volbě Zap/Vyp. Vypnutí bloku (bloků) provede uživatel přečtením karty a otevřením dveří. Blok bude Vypnut za předpokladu, že je aktivní Plán vypnutí kartou. V opačném případě se pouze odemknou dveře, ale blok nebude vypnut po otevření dveří. Uživatel musí blok vypnout zadáním kódu na klávesnici. POZNÁMKA: K Vypnutí bloku nebo k přístupu do Zapnutého bloku musí mít uživatel k tomuto bloku přiřazenu kartu, musí mít povolen atribut Vypnutí a musí být naprogramován a povolen přístupový kód i karta. Bližší informace najdete v Manuálu správce systému PC6010 v kapitole programování kódů a karet. Implicitně je nastaven plán 00 (nikdy). Plán Karta+kód Je-li plán aktivní, dveře se odemknou jedině tehdy, když se po přečtení platné karty zadá přístupový kód na klávesnici. Není-li plán aktivní dveře se odemknou po přečtení karty. Jestliže je zvoleno [00], dveře budou odemčeny po přečtení karty pouze, když je blok (bloky) k nimž je přiřazena dveřní zóna Vypnut. Budeli blok Zapnut, je nutné použít přístupový kód. POZNÁMKA: Tato funkce bude fungovat, jen když je volba Karta+kód? zapnuta. Implicitně je nastaven plán 01 (vždy). Plán Zápis do paměti Naprogramujte plán, který rozhoduje, kdy systém bude zapisovat každé povolení přístupu do paměti událostí. Implicitně je nastaven plán 00 (nikdy). 3.8 Úroveň přístupu Úroveň přístupu specifikuje omezení přístupu jednotlivým uživatelům do částí systému v určitých časových intervalech. Každé dveře mohou mít přiřazeno několik úrovní přístupu. Každá úroveň přístupu vyžaduje jeden časový plán. Pro každé dveře lze nastavit 63 úrovní přístupu. Při programování úrovně přístupu nejprve vyberte číslo úrovně (02-63) a potom vložte časový plán, který bude vybraná úroveň sledovat. Pro dveře bude úroveň přístupu platná po dobu nastavenou v odpovídajícím časovém plánu. Karty programované s úrovní přístupu [01] budou platné vždy. Přístupové úrovně umožní přístup pouze v době nastavené odpovídající přiřazenému časovému plánu. Časový plán 00 a 01 Přístupová úroveň jíž je přiřazen Časový plán 01 umožní přístup do dveří vždy. Přístupová úroveň jíž je přiřazen Časový plán 00 neumožní přístup do dveří nikdy. Jestliže je nutné zakázat přístup do dveří, přiřaďte přístupové úrovni Časový plán 00. Implicitně je Úrovni přístupu přiřazen Časový plán 00 (nikdy). 3.9Klávesnice / Čtečky Je-li klávesnice PC6501 nainstalovaná poblíž čtečky, můžete naprogramovat systém tak, že uživatel musí vložit kód na klávesnici, přiložit kartu a pak teprve získá přístup do uživatelského menu na klávesnici (viz funkce Karta+kód výše). Pro zajištění správné funkce je nutné přiřadit klávesnici ke správné čtečce. V této sekci se nejdříve vybere klávesnice (01-64), pak modul PC6820 (01-16) a čtečka dveří (01-02) ke které si přejete klávesnici přiřadit. POZNÁMKA: Když přiřadíte čtečku ke klávesnici, nelze už používat čtečku k ovládání dveří. Čtečka pouze povoluje přístup na klávesnici. POZNÁMKA: Pouze 1 klávesnice by měla být přidělena ke čtečce. Po přiřazení klávesnice ke čtečce se na displeji zobrazí zpráva Přiložte kartu místo zprávy Vložte kód. Po vložení platné přístupové karty se na displeji zobrazí zpráva Vložte kód. Pokud kód není vložen, zobrazí se opět zpráva Přiložte kartu. POZNÁMKA: Nepoužívejte funkci Vypnuta při Zap (viz výše) pro čtečky přidělené ke klávesnici. 3.10Programování karet Pro správnou funkci karty je nutné ji nejprve naprogramovat v ústředně PC6010. Toto se provede v uživatelském menu programování kódu. Podrobnější údaje najdete v Manuálu správce systému ústředny PC

14 Diagnostika K a p i t o l a 4 4.1Hardwarový reset V některých případech může být potřeba nastavit PC6820 na implicitní hodnoty. Hardwarový reset se provádí podle následujícího postupu: 1. Odpojte veškeré napájení od ústředny PC Odpojte veškeré napájení od modulu PC Odpojte veškerou kabeláž od svorek na modulu PC6820: OUT (OUT DOOR 1), DOOR (INPUTS DOOR 1) a AUX+. 4. Na zvoleném modulu zkratujte svorky OUT (OUT DOOR 1) a DOOR (INPUTS DOOR 1). Poté zapojte 5600Ohm odpor mezi svorky DOOR a AUX+. 5. Připojte střídavé napájení k modulu PC Vyčkejte 10 sekund a napájení opět odpojte. 7. Odpojte všechna spojení z kroku Připojte opět všechna zapojení odpojená v bodu Připojte zpět kompletní napájení modulu. 10. Připojte zpět kompletní napájení ústředny PC6010. Modul PC6820 nyní signalizuje ústředně PC6010 reset paměti a ústředna odešle modulu jeho kompletní nastavení. Všechny klávesnice systému 16x pípnou, čímž signalizují úspěšný přenos dat do modulu PC6820. Nezapomeňte na konci této procedury odstranit veškerá spojení provedená z důvodu resetu modulu. POZNÁMKA: Po hardwarovém nebo softwarovém resetu ústředny PC6010 proveďte také reset modulu PC6820. Veškeré dřívější programování modulu PC6820 bude odstraněno. 4.2 Kontrolka VTAL LED(L1) Tato LED kontrolka, umístěná na pravé straně desky modulu PC6820, umožňuje diagnostiku funkce modulu. pravidelné blikání (1x za sekundu) signalizuje normální funkci rychlé blikání signalizuje ztrátu komunikace s ústřednou PC6010 krátké rozsvícení (1/2 sekundy) značí, že modul přijímá data z čtečky 10

15 Programovací tabulka PC6820 V této tabulce si můžete zapsat naprogramování modulu PC6820. Pokud máte nainstalován více než jeden modul PC6820, tak raději zapište naprogramování modulů do Programovacích tabulek PC6010. PC6820 funkce PC6820 modul číslo Typ čtečky Implicitně: 00 Definice dveří: Dveře#01 Změna funkce: Implicitně Zámek obráceně? N REX odemkne? A Blikat při Zap? A Zamknout po Zap? N Dvě čtečky? N Karta+Kód? N LED obráceně? N Zamk po zavření? N Vypnuta při Zap? N Odpojení zón? N Volba Zapnutí/Vypnutí Bloky: Implic.: N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N Časy dveří: Implicitně Doba odemčení 010 Doba otevření 030 Čas pro zámek 000 Přiřazení dveřní zóny 000 Plán Odložení AutoZap 01 Plán Zapnutí kartou 01 Dveře#02 Implicitně N A A N N N N N N Bloky: Implic.: N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N Implicitně Plán Dveře odemčené 00 Plán REX 01 Plán Dvě karty 00 Plán Vypnutí kartou 00 Plán Karta+kód 01 Plán Úroveň přístupu 00 Úroveň přístupu (02-63), Implicitně 00 Úroveň Časový Úroveň Časový Úroveň Časový přístupu plán přístupu plán přístupu plán Úroveň Časový Úroveň Časový Úroveň Časový přístupu plán přístupu plán přístupu plán

16 KELCOM International 2003 Tomkova 142 A, CZ Hradec Králové Tel: Fax: Vytištěno v České republice
