D.1.1. TECHNICKÁ ZPRÁVA

Transkript

1 D.1.1. TECHNICKÁ ZPRÁVA RODINNÝ DŮM KOTLÁŘSKÁ 650, PACOV 07/2014 v souladu s vyhl. č. 499/2006 Sb., o dokumentaci staveb ve znění pozdějších předpisů

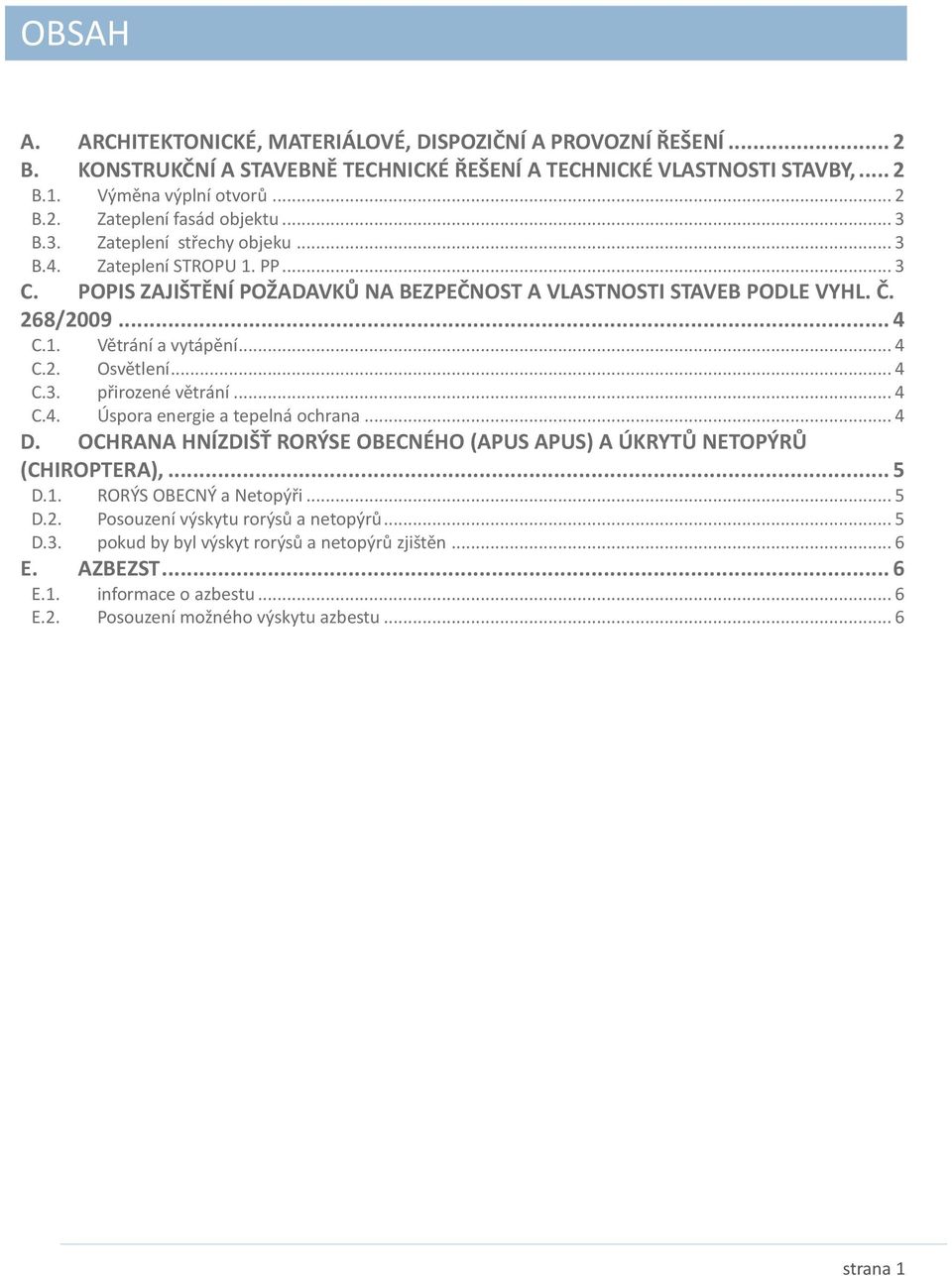

2 OBSAH A. ARCHITEKTONICKÉ, MATERIÁLOVÉ, DISPOZIČNÍ A PROVOZNÍ ŘEŠENÍ... 2 B. KONSTRUKČNÍ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ A TECHNICKÉ VLASTNOSTI STAVBY,... 2 B.1. Výměna výplní otvorů... 2 B.2. Zateplení fasád objektu... 3 B.3. Zateplení střechy objeku... 3 B.4. Zateplení STROPU 1. PP... 3 C. POPIS ZAJIŠTĚNÍ POŽADAVKŮ NA BEZPEČNOST A VLASTNOSTI STAVEB PODLE VYHL. Č. 268/ C.1. Větrání a vytápění... 4 C.2. Osvětlení... 4 C.3. přirozené větrání... 4 C.4. Úspora energie a tepelná ochrana... 4 D. OCHRANA HNÍZDIŠŤ RORÝSE OBECNÉHO (APUS APUS) A ÚKRYTŮ NETOPÝRŮ (CHIROPTERA),... 5 D.1. RORÝS OBECNÝ a Netopýři... 5 D.2. Posouzení výskytu rorýsů a netopýrů... 5 D.3. pokud by byl výskyt rorýsů a netopýrů zjištěn... 6 E. AZBEZST... 6 E.1. informace o azbestu... 6 E.2. Posouzení možného výskytu azbestu... 6 strana 1

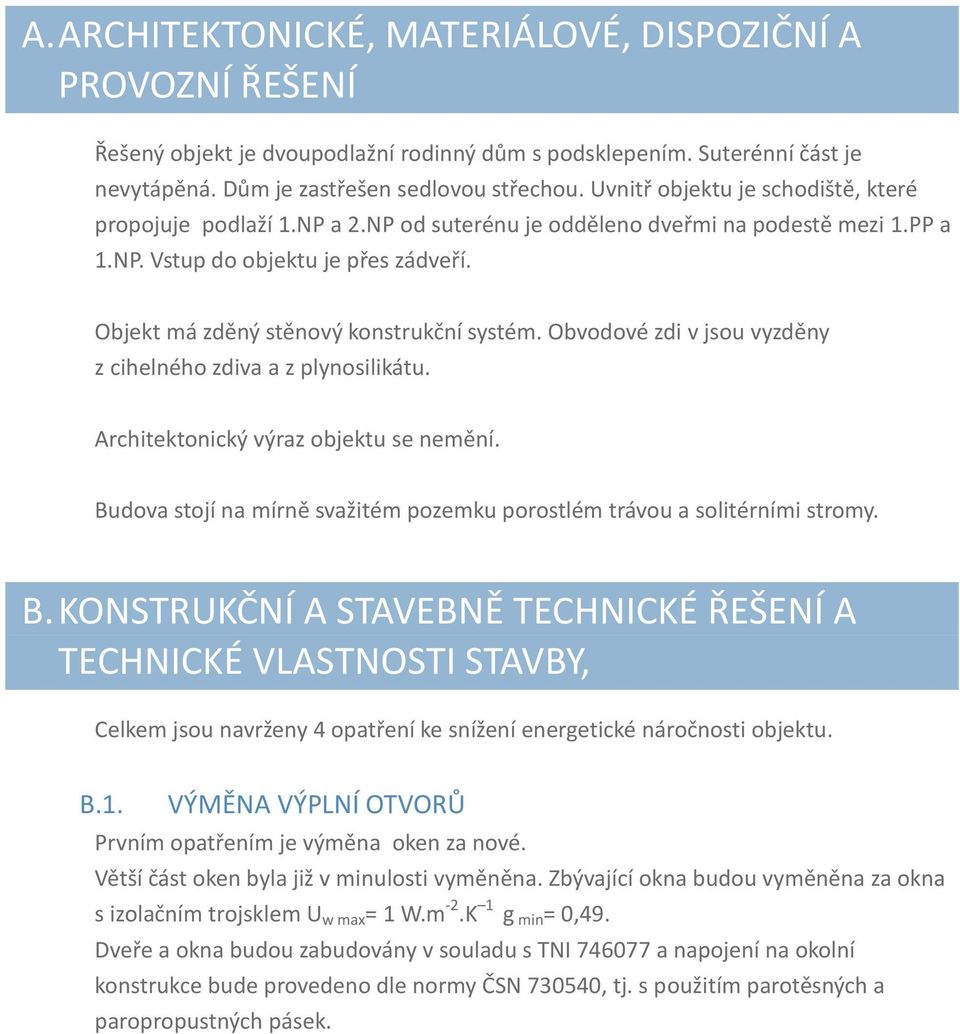

3 A. ARCHITEKTONICKÉ, MATERIÁLOVÉ, DISPOZIČNÍ A PROVOZNÍ ŘEŠENÍ Řešený objekt je dvoupodlažní rodinný dům s podsklepením. Suterénní část je nevytápěná. Dům je zastřešen sedlovou střechou. Uvnitř objektu je schodiště, které propojuje podlaží 1.NP a 2.NP od suterénu je odděleno dveřmi na podestě mezi 1.PP a 1.NP. Vstup do objektu je přes zádveří. Objekt má zděný stěnový konstrukční systém. Obvodové zdi v jsou vyzděny z cihelného zdiva a z plynosilikátu. Architektonický výraz objektu se nemění. Budova stojí na mírně svažitém pozemku porostlém trávou a solitérními stromy. B. KONSTRUKČNÍ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ A TECHNICKÉ VLASTNOSTI STAVBY, Celkem jsou navrženy 4 opatření ke snížení energetické náročnosti objektu. B.1. VÝMĚNA VÝPLNÍ OTVORŮ Prvním opatřením je výměna oken za nové. Větší část oken byla již v minulosti vyměněna. Zbývající okna budou vyměněna za okna s izolačním trojsklem U w max = 1 W.m -2.K 1 g min = 0,49. Dveře a okna budou zabudovány v souladu s TNI a napojení na okolní konstrukce bude provedeno dle normy ČSN , tj. s použitím parotěsných a paropropustných pásek.

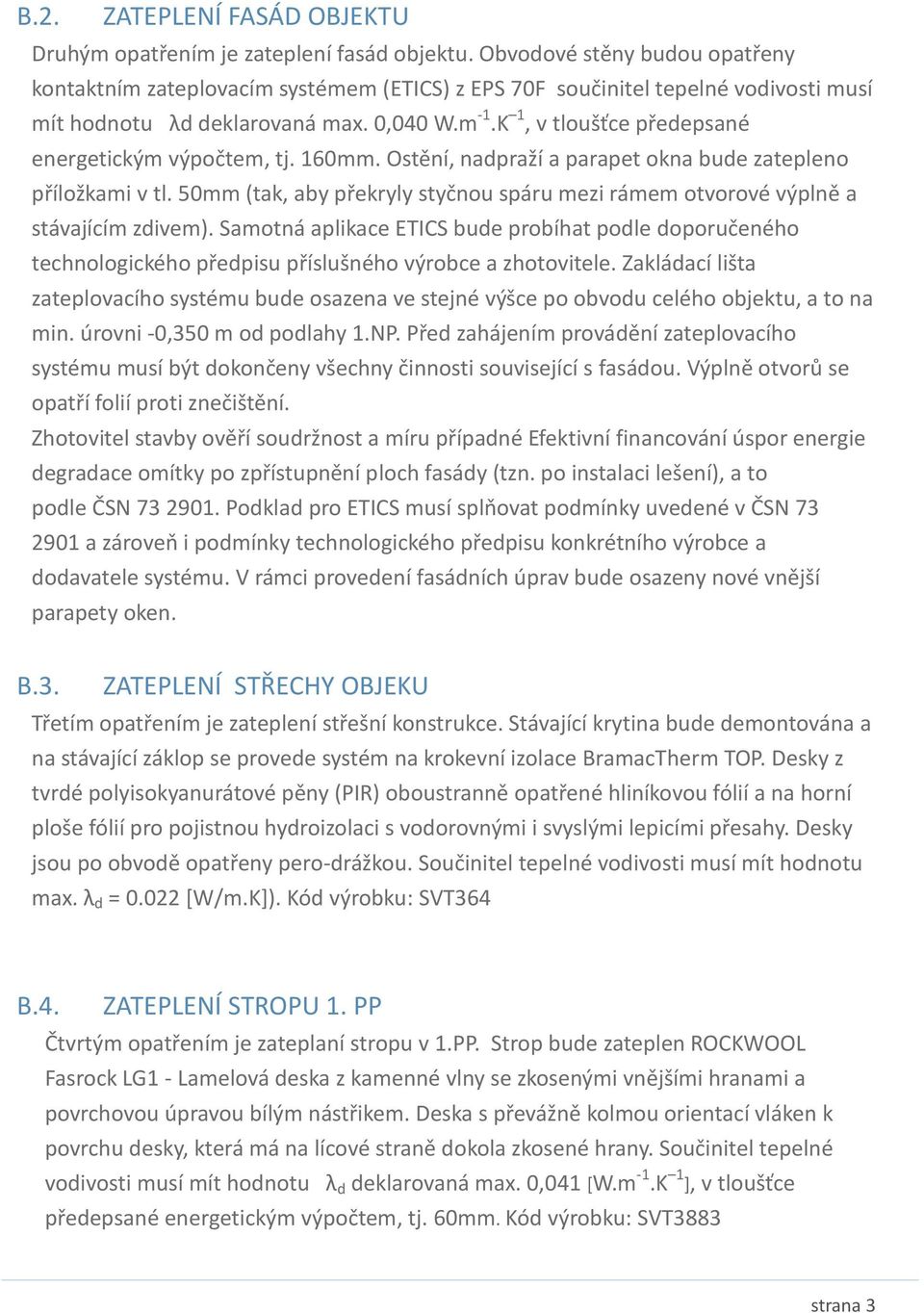

4 B.2. ZATEPLENÍ FASÁD OBJEKTU Druhým opatřením je zateplení fasád objektu. Obvodové stěny budou opatřeny kontaktním zateplovacím systémem (ETICS) z EPS 70F součinitel tepelné vodivosti musí mít hodnotu λd deklarovaná max. 0,040 W.m -1.K 1, v tloušťce předepsané energetickým výpočtem, tj. 160mm. Ostění, nadpraží a parapet okna bude zatepleno příložkami v tl. 50mm (tak, aby překryly styčnou spáru mezi rámem otvorové výplně a stávajícím zdivem). Samotná aplikace ETICS bude probíhat podle doporučeného technologického předpisu příslušného výrobce a zhotovitele. Zakládací lišta zateplovacího systému bude osazena ve stejné výšce po obvodu celého objektu, a to na min. úrovni -0,350 m od podlahy 1.NP. Před zahájením provádění zateplovacího systému musí být dokončeny všechny činnosti související s fasádou. Výplně otvorů se opatří folií proti znečištění. Zhotovitel stavby ověří soudržnost a míru případné Efektivní financování úspor energie degradace omítky po zpřístupnění ploch fasády (tzn. po instalaci lešení), a to podle ČSN Podklad pro ETICS musí splňovat podmínky uvedené v ČSN a zároveň i podmínky technologického předpisu konkrétního výrobce a dodavatele systému. V rámci provedení fasádních úprav bude osazeny nové vnější parapety oken. B.3. ZATEPLENÍ STŘECHY OBJEKU Třetím opatřením je zateplení střešní konstrukce. Stávající krytina bude demontována a na stávající záklop se provede systém na krokevní izolace BramacTherm TOP. Desky z tvrdé polyisokyanurátové pěny (PIR) oboustranně opatřené hliníkovou fólií a na horní ploše fólií pro pojistnou hydroizolaci s vodorovnými i svyslými lepicími přesahy. Desky jsou po obvodě opatřeny pero-drážkou. Součinitel tepelné vodivosti musí mít hodnotu max. λ d = [W/m.K]). Kód výrobku: SVT364 B.4. ZATEPLENÍ STROPU 1. PP Čtvrtým opatřením je zateplaní stropu v 1.PP. Strop bude zateplen ROCKWOOL Fasrock LG1 - Lamelová deska z kamenné vlny se zkosenými vnějšími hranami a povrchovou úpravou bílým nástřikem. Deska s převážně kolmou orientací vláken k povrchu desky, která má na lícové straně dokola zkosené hrany. Součinitel tepelné vodivosti musí mít hodnotu λ d deklarovaná max. 0,041 [W.m -1.K 1 ], v tloušťce předepsané energetickým výpočtem, tj. 60mm. Kód výrobku: SVT3883 strana 3

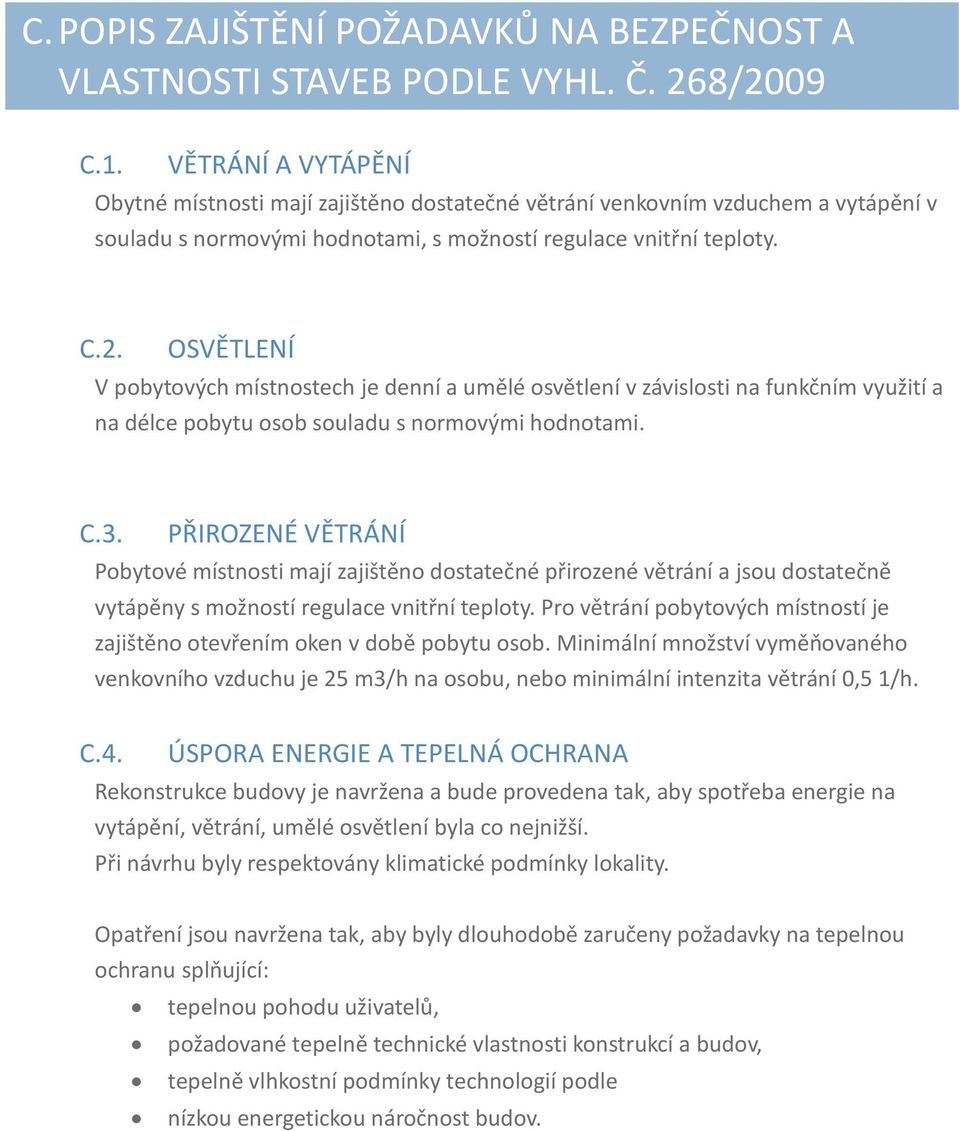

5 C. POPIS ZAJIŠTĚNÍ POŽADAVKŮ NA BEZPEČNOST A VLASTNOSTI STAVEB PODLE VYHL. Č. 268/2009 C.1. VĚTRÁNÍ A VYTÁPĚNÍ Obytné místnosti mají zajištěno dostatečné větrání venkovním vzduchem a vytápění v souladu s normovými hodnotami, s možností regulace vnitřní teploty. C.2. OSVĚTLENÍ V pobytových místnostech je denní a umělé osvětlení v závislosti na funkčním využití a na délce pobytu osob souladu s normovými hodnotami. C.3. PŘIROZENÉ VĚTRÁNÍ Pobytové místnosti mají zajištěno dostatečné přirozené větrání a jsou dostatečně vytápěny s možností regulace vnitřní teploty. Pro větrání pobytových místností je zajištěno otevřením oken v době pobytu osob. Minimální množství vyměňovaného venkovního vzduchu je 25 m3/h na osobu, nebo minimální intenzita větrání 0,5 1/h. C.4. ÚSPORA ENERGIE A TEPELNÁ OCHRANA Rekonstrukce budovy je navržena a bude provedena tak, aby spotřeba energie na vytápění, větrání, umělé osvětlení byla co nejnižší. Při návrhu byly respektovány klimatické podmínky lokality. Opatření jsou navržena tak, aby byly dlouhodobě zaručeny požadavky na tepelnou ochranu splňující: tepelnou pohodu uživatelů, požadované tepelně technické vlastnosti konstrukcí a budov, tepelně vlhkostní podmínky technologií podle nízkou energetickou náročnost budov.

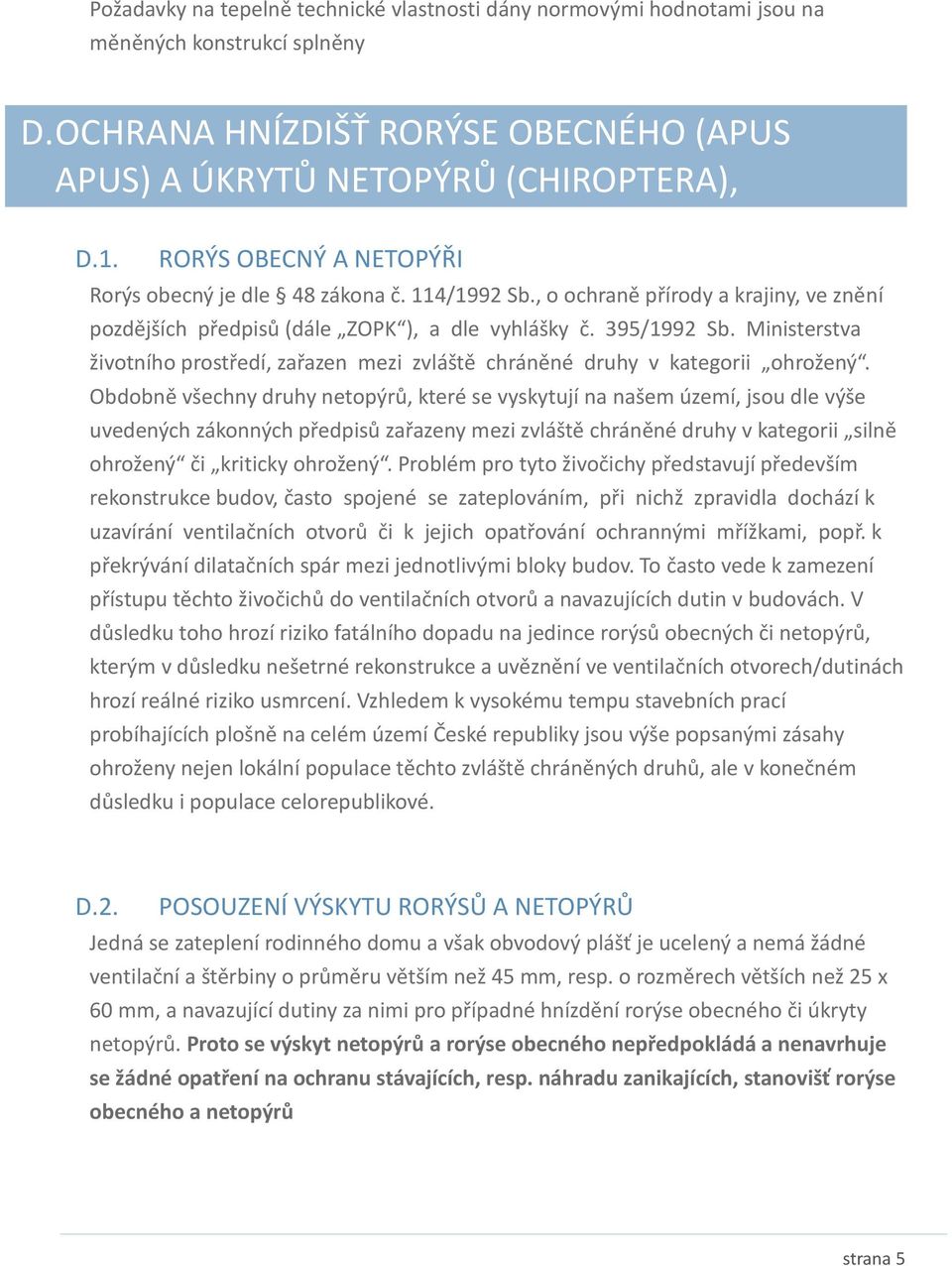

6 Požadavky na tepelně technické vlastnosti dány normovými hodnotami jsou na měněných konstrukcí splněny D. OCHRANA HNÍZDIŠŤ RORÝSE OBECNÉHO (APUS APUS) A ÚKRYTŮ NETOPÝRŮ (CHIROPTERA), D.1. RORÝS OBECNÝ A NETOPÝŘI Rorýs obecný je dle 48 zákona č. 114/1992 Sb., o ochraně přírody a krajiny, ve znění pozdějších předpisů (dále ZOPK ), a dle vyhlášky č. 395/1992 Sb. Ministerstva životního prostředí, zařazen mezi zvláště chráněné druhy v kategorii ohrožený. Obdobně všechny druhy netopýrů, které se vyskytují na našem území, jsou dle výše uvedených zákonných předpisů zařazeny mezi zvláště chráněné druhy v kategorii silně ohrožený či kriticky ohrožený. Problém pro tyto živočichy představují především rekonstrukce budov, často spojené se zateplováním, při nichž zpravidla dochází k uzavírání ventilačních otvorů či k jejich opatřování ochrannými mřížkami, popř. k překrývání dilatačních spár mezi jednotlivými bloky budov. To často vede k zamezení přístupu těchto živočichů do ventilačních otvorů a navazujících dutin v budovách. V důsledku toho hrozí riziko fatálního dopadu na jedince rorýsů obecných či netopýrů, kterým v důsledku nešetrné rekonstrukce a uvěznění ve ventilačních otvorech/dutinách hrozí reálné riziko usmrcení. Vzhledem k vysokému tempu stavebních prací probíhajících plošně na celém území České republiky jsou výše popsanými zásahy ohroženy nejen lokální populace těchto zvláště chráněných druhů, ale v konečném důsledku i populace celorepublikové. D.2. POSOUZENÍ VÝSKYTU RORÝSŮ A NETOPÝRŮ Jedná se zateplení rodinného domu a však obvodový plášť je ucelený a nemá žádné ventilační a štěrbiny o průměru větším než 45 mm, resp. o rozměrech větších než 25 x 60 mm, a navazující dutiny za nimi pro případné hnízdění rorýse obecného či úkryty netopýrů. Proto se výskyt netopýrů a rorýse obecného nepředpokládá a nenavrhuje se žádné opatření na ochranu stávajících, resp. náhradu zanikajících, stanovišť rorýse obecného a netopýrů strana 5

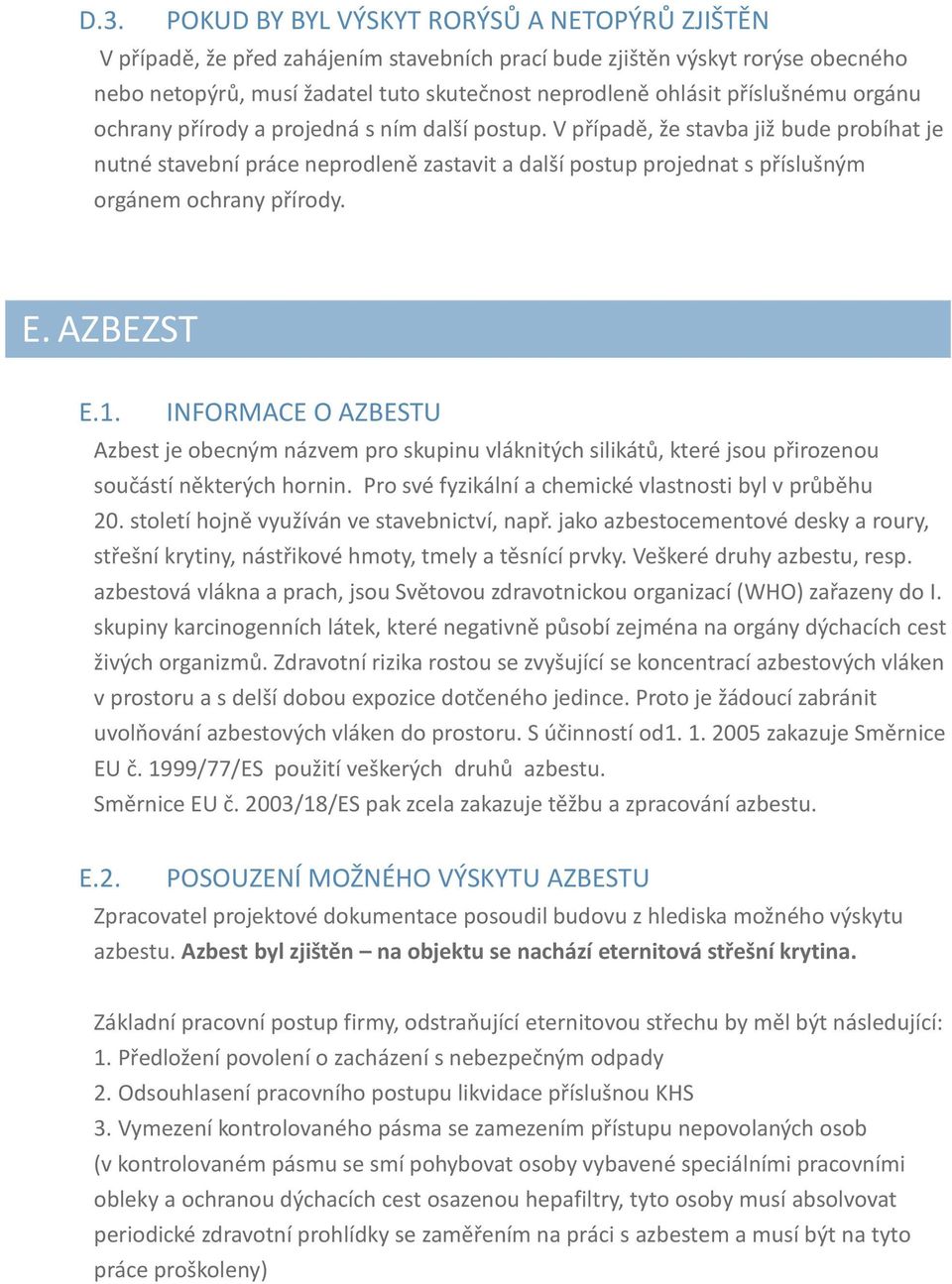

7 D.3. POKUD BY BYL VÝSKYT RORÝSŮ A NETOPÝRŮ ZJIŠTĚN V případě, že před zahájením stavebních prací bude zjištěn výskyt rorýse obecného nebo netopýrů, musí žadatel tuto skutečnost neprodleně ohlásit příslušnému orgánu ochrany přírody a projedná s ním další postup. V případě, že stavba již bude probíhat je nutné stavební práce neprodleně zastavit a další postup projednat s příslušným orgánem ochrany přírody. E. AZBEZST E.1. INFORMACE O AZBESTU Azbest je obecným názvem pro skupinu vláknitých silikátů, které jsou přirozenou součástí některých hornin. Pro své fyzikální a chemické vlastnosti byl v průběhu 20. století hojně využíván ve stavebnictví, např. jako azbestocementové desky a roury, střešní krytiny, nástřikové hmoty, tmely a těsnící prvky. Veškeré druhy azbestu, resp. azbestová vlákna a prach, jsou Světovou zdravotnickou organizací (WHO) zařazeny do I. skupiny karcinogenních látek, které negativně působí zejména na orgány dýchacích cest živých organizmů. Zdravotní rizika rostou se zvyšující se koncentrací azbestových vláken v prostoru a s delší dobou expozice dotčeného jedince. Proto je žádoucí zabránit uvolňování azbestových vláken do prostoru. S účinností od zakazuje Směrnice EU č. 1999/77/ES použití veškerých druhů azbestu. Směrnice EU č. 2003/18/ES pak zcela zakazuje těžbu a zpracování azbestu. E.2. POSOUZENÍ MOŽNÉHO VÝSKYTU AZBESTU Zpracovatel projektové dokumentace posoudil budovu z hlediska možného výskytu azbestu. Azbest byl zjištěn na objektu se nachází eternitová střešní krytina. Základní pracovní postup firmy, odstraňující eternitovou střechu by měl být následující: 1. Předložení povolení o zacházení s nebezpečným odpady 2. Odsouhlasení pracovního postupu likvidace příslušnou KHS 3. Vymezení kontrolovaného pásma se zamezením přístupu nepovolaných osob (v kontrolovaném pásmu se smí pohybovat osoby vybavené speciálními pracovními obleky a ochranou dýchacích cest osazenou hepafiltry, tyto osoby musí absolvovat periodické zdravotní prohlídky se zaměřením na práci s azbestem a musí být na tyto práce proškoleny)

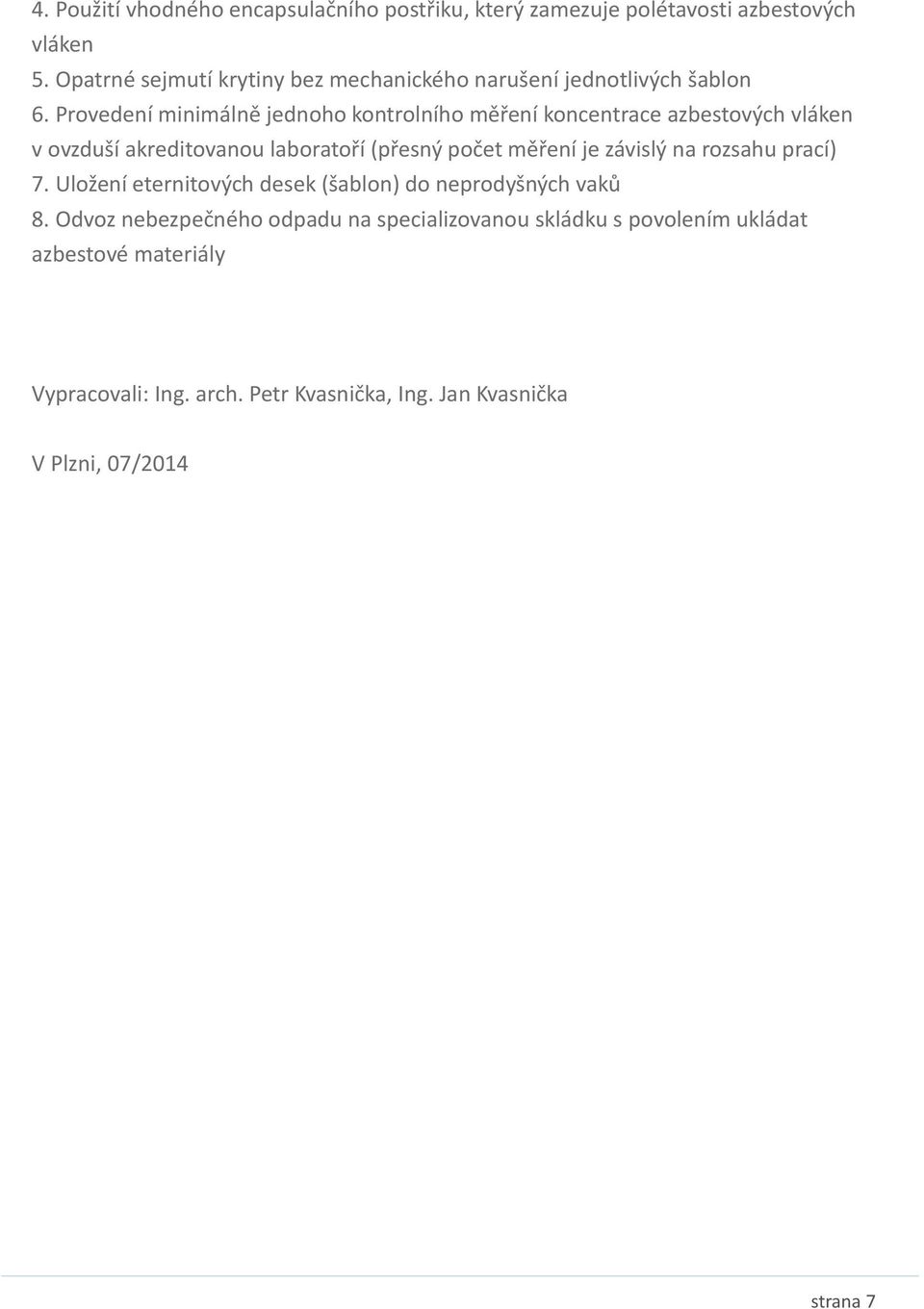

8 4. Použití vhodného encapsulačního postřiku, který zamezuje polétavosti azbestových vláken 5. Opatrné sejmutí krytiny bez mechanického narušení jednotlivých šablon 6. Provedení minimálně jednoho kontrolního měření koncentrace azbestových vláken v ovzduší akreditovanou laboratoří (přesný počet měření je závislý na rozsahu prací) 7. Uložení eternitových desek (šablon) do neprodyšných vaků 8. Odvoz nebezpečného odpadu na specializovanou skládku s povolením ukládat azbestové materiály Vypracovali: Ing. arch. Petr Kvasnička, Ing. Jan Kvasnička V Plzni, 07/2014 strana 7
