1 Domácí digitální telefony Revoluční způsob řešení přístupového systému. Systém je vhodný pro domy s více nájemníky. V základní konfiguraci až pro 55 uživatelů. V rozšířené verzi až pro 3810 bytových jednotek. Pro komunikaci a instalaci stačí pouze vodiče. Provedení ANTIVANDAL. Dotyková klávesnice. Několik variant systémů domácích telefonů, také ve verzi se čtečkou DALLAS a kamerou. Barevné provedení dle přání zákazníka.

2 TELEFONY Telefony pro digitální systémy LASKOMEX Široký výběr modelů telefonů pro každý interiér. Již několik let společnost LASKOMEX vyrábí své vlastní telefony pro různé systémy domácích telefonů, zejména pro digitální systémy domácích telefonů CD-501/3000 a tradiční analogové systémy typu 3+n a 4+n. Na trhu je v současné době dostupných 5 modelů (LM, LR, LT, LX, LF), každý z nich ve verzích, které se liší jejich použitím, funkcí a barvou. Estetické a funkční Model LM - poslední model vyvinutý fa LASKOMEX jako odpověď k návrhům a poznámkám našich klientů. Je charakteristický svým estetickým vzhledem a atraktivní cenou. Je vybaven tlačítkem k ovládání el.dveří a volitelně jedním nebo dvěmi přídavnými tlačítky, která mohou být použita pro ovládání přídavných zařízení (např. vstupní branka). Dále je vybaven -polohovým přepínačem, který umožňuje vypnutí zvuku telefonu. Tlačítka a přepínač jsou přístupná po zvednutí sluchátka. Model LF - první model navržen fa LASKOMEX a vyráběn již několik let. Telefon může být vybaven jedním nebo dvěmi tlačítky. Jedno tlačítko může být použito pro otevírání el. zámku dveří a druhé může být použito pro další funkci (ovládání vstupní brány). Telefon může být vybaven přepínačem, který umožňuje vypnutí zvuku. Model LX - model s originální západkou, která po vyzvednutí blokuje sluchátko v těle telefonu. Tímto je sluchátko chráněno proti náhodnému vyklouznutí, což je nesmírně důležité obzvláště tehdy, když je telefon namontován v úzké nebo malé chodbě. Tlačítko ovládání el. zámku dveří je umístěno pod sluchátkem. Je vybaven přepínačem, který může být použit k vypnutí zvuku telefonu. Model LT - je charakteristický originálním provedením. Telefon může být namontován na zeď nebo položen na stole. Tlačítka a přepínač jsou přístupná po zvednutí sluchátka. Model LR - estetický, velký telefon vyrobený z ABS plastu v barvě bílé. Je vybaven velkým tlačítkem k ovládání el. zámku dveří a volitelně jedním nebo dvěmi přídavnými tlačítky, která mohou být použita pro ovládání přídavných zařízení (např.vstupní branka). Telefony dodáváme také v různých barevných variantách.

3 CD 501 Digitální systém domácích telefonů CD 501 Domácí telefony CD 501 jsou moderní komunikační a přístupový systém, který je nejlépe využitelný v domech s více uživateli. Dotyková klávesnice s displejem umožňuje snadné ovládání - otevírání dveří i samotnou komunikaci mezi uživatelem a návštěvníkem. V s y s t é m u j s o u p o u ž i t y n e j n o v ě j š í elektrotechnické prvky, které spolu s provedením ANTIVANDAL zaručují spolehlivou funkci celého systému... EC EC/H EC/U CP Komunikační tablo LF-8, LX-8, LM-8, Domácí telefony LT-8, LR-8 TR Jednotka elektroniky Jednotka elektroniky hlavní Jednotka elektroniky vedlejší Zdroj Vlastnosti systému CD 501 pevná konstrukce celé klávesnice provedení na i pod omítku, v černé a stříbrné barvě kódový zámek s individuálním PINem pro každého účastníka; kód může uživatel sám kdykoliv změnit antikorozní metalická barva dotyková klávesnice pro zapojení telefonů stačí dva vodiče montáž a programování zvládne jedna osoba možnost připojení záložního akumulátoru zabezpečení proti podpětí a přepětí možnost nastavení individuálních parametrů funkce systému možnost galvanického oddělení obvodů napájení zámku a jednotky elektroniky Výhody systému CD 501 před tradičními analogovými systémy kódová klávesnice umožňuje jednoduché otevření vstupních dveří bez nutnosti použít klasický klíč provedení ANTIVANDAL masivní konstrukce v kombinaci se senzorovou klávesnicí nedá vandalům žádnou šanci kontrola volby zobrazí vámi zvolené číslo na displeji velký displej usnadní obsluhu starším lidem i dětem podsvětlený seznam zaručuje snadné vyhledání jména a čísla bytu i v nočních hodinách rozšířitelnost systému systém umožňuje zapojení jednoho hlavního a až 16 podružných vstupů. Počet uživatelů rozšířeného systému je až 999 bezpečnost především každý uživatel (byt) má svůj osobní čtyřmístný kód k otevření dveří moderní design CD 501 reprezentuje novou, moderní generaci přístupových systémů odolnost proti působení atmosférických vlivů kvalitní povrchová úprava zaručuje dlouhou životnost a barevnou stálost celého zařízení 3

4 CD 501 CD 501 N, CD 501 VTS Digitální systém domácích telefonů CD Jaroslav ALBRECHT 00. Mgr. Kateřina MALÁ 003. Ing. Petr HRAZDIL 004. Tomáš BARTÁK 004. Helena HRUŠKOVÁ 006. HORÁKOVI 007. Soňa JANDOVÁ 008. Eva a Pavel KUČOVI Varianty systému CD 501/U CD 501/H CD 501 T/U (čtečka DALLAS) CD 501 T/H (čtečka DALLAS) CD 501 VTS/U (čtečka DALLAS, ČB kamera) CD 501 VTS/H (čtečka DALLAS, ČB kamera) Digitální systém domácích telefonů CD 501 N Varianta systému CD 501 s integrovaným panelem pro jmenovky - vhodný pro aplikace s menším počtem uživatelů. 01. ALBRECHT 0. MALÁ 03. HRAZDIL 04. HRUŠKOVÁ 05. HORÁKOVI 06. JANDOVÁ 07. KUČOVI 08. JANÁČEK 09. PALEČKOVI 10. SMUTNÁ 11. VRÁNA 1. NOVOTNÍ Je vyráběn v základní verzi, bez čtečky DALLAS a videokamery. Varianty systému CD 501 N/U CD 501 N/H Digitální systém domácích telefonů CD 501VTS Varianta systému CD 501 s integrovanou ČB kamerou a čtečkou Dallas. Videotelefony MV 6350 a MV 6450 jsou určeny pro všechny verze digitálních domácích telefonů LASKOMEX vybavených ČB kamerou. videotelefon MV 6450 Vlastnosti systému videotelefonu MV 6450 videotelefon nahrazuje digitální telefon a umožňuje současně mluvit a sledovat účastníka na displeji. videotelefon je automaticky aktivován hovorem nebo kdykoli stiskem tlačítka MONITORING je vybaven vstupem pro připojení přídavné kamery například u vstupních dveří domu. videotelefon je vybaven nezávislým tlačítkem umožňujícím ovládání el.zámku dveří blokující vstup a dalším tlačítkem pro ovládání např.vstupní brány, osvětlení schodiště apod. monitor je programovatelný a nepotřebuje nastavení jumpery. Varianty systému CD 501 VTS/U CD 501 VTS/H 4

5 CD 510 CD 50 INOX Digitální systém domácích telefonů CD 510, 50 INOX CD-510 verze horizontální CD-50 verze vertikální koncepčně stejný jako CD 501 nerezová povrchová úprava v provedení pod omítku horizontální a vertikální verze komunikačního tabla a panelů pro jmenovky možnost výběru podsvětlení displeje a klávesnice v barvě bílé, rudé a zelené Funkce systému : otevírání el.zámku pomocí individuálního vstupního kódu pro každý byt čtečka DALLAS čipů, případně ČB kamera programovatelná konfigurace provozních parametrů systému domácích telefonů Vlastnosti systému možnost vytváření systému domácích telefonů s jedním hlavním a několika podružnýmí vstupy (až 15) hovorová jednotka ve standardní verzi, s čtečkou čipů nebo ČB kamerou v nerezovém provedení dvouvodičová instalace (linka telefonů) podsvětlená klávesnice možnost výběru z 5 typů telefonů pro systém domácích telefonů v různých barevných odstínech s možností doplňkových funkcí procedury usnadňující instalaci a servis systému domácích telefonů Varianty systém CD 510 TI/U (horizontální, čtečka Dallas) CD 510 TI/H (horizontální, čtečka Dallas) CD 510 VTI/U (horizontální, čtečka Dallas, ČB kamera) CD 510 VTI/H (horizontální, čtečka Dallas, ČB kamera) CD 50 TI/U (vertikální, čtečka Dallas) CD 50 TI/H (vertikální, čtečka Dallas) CD 50 VTI/U (vertikální, čtečka Dallas, ČB kamera) CD 50 VTI/H (vertikální, čtečka Dallas, ČB kamera) Technická data - systémy CD 501, 510, 50 INOX Napájení x1 V AC. Výkon napaječe 5 VA. Odběr proudu hovorové jednotky v neaktivním stavu 140 ma. Maximální odběr proudu hovorové jednotky. v aktivním stavu 350 ma. jednotku elektroniky s komunikačním tablem jednotku elektroniky s nejvzdálenějším telefonem napáječ s jednotkou elektroniky jednotku elektroniky s akumulátorem 3m 10m 50m 100m 0, mm 0, mm 1 mm 1 mm 0, mm 0, mm 0, mm 0, mm Provozní teplota od -30 C do 60 C. Maximální přípustná vlhkost vzduchu 95 %. komunikační tablo s elektrickým zámkem 0,75 mm 0,75 mm 5

6 CD 3000 Digitální systém domácích telefonů CD 3000 CD-3000 je moderní systém domácích telefonů při jehož vývoji byly uplatněny zkušenosti z předchozích digitálních systémů domácích telefonů a také připomínky a návrhy uživatelů. Novinky se týkají nejen koncepce systému, zaměřené na potřeby moderního stavebnictví, ale také konstrukce zařízení, ve které byly použity nové, na trhu dostupné technologie. čtyřmístný displej čtečka DALLAS čipů V systému CD-3000 byla zavedena větší individualizace některých parametrů domácího telefonu a to hlavně parametrů spojených s voláním jednotlivých telefonů a použitím kódového zámku. Systém je určený pro domy s velkým počtem bytových jednotek, ale s úspěchem může být použit i v menších objektech. Dokáže obsloužit objekty s jedním vchodem, stejně jako objekty s více vchody, případně s vchody řazenými hierarchicky (hlavní a podružné). podsvětlená dotyková klávesnice velký reproduktor Funkce systému : individualizace parametrů domácího telefonu - v systému CD-3000 je možné individuálně nastavit takové parametry, jako je hlasitost volání v telefonu, čas zvonění a funkce kódového zámku. velká vzdálenost mezi jednotkou elektroniky a komunikačním tablem - v mnoha systémech tohoto typu je tato vzdálenost jen několik metrů; u systému CD-3000 je tato vzdálenost 150 m. zesílená mechanická konstrukce komunikačního tabla podsvětlená klávesnice usnadňuje používání systému v noci rozšířitelnost systému - systém umožňuje zapojení čtyř hlavních a až 60 podružných vstupů. Maximální počet uživatelů rozšířeného systému je až

7 CD 3000 Digitální systém domácích telefonů CD 3000 Základním systém s jedním vchodem Základní systém se skládá z komunikačního tabla, jednotky elektroniky, domácích telefonů a napáječe. Umožňuje připojit až 54 bytů ke kterým patří jeden vchod. Základní systém může být rozšířený na systém s více vchody, nebo sloužit jako část systému s hierarchií vchodů. Základním systém s více vchody Skládá se ze stejných částí jako základní systém s jedním vchodem s tím rozdílem, že k jednotce elektroniky je připojeno více než jedno komunikační tablo (maximálně čtyři). Spojení s bytem je možné navázat z libovolného komunikačního tabla, v té době je na ostatních komunikačních jednotkách zobrazena informace o obsazení systému. Elektrický zámek a akustická komunikace jsou aktivovány pouze na komunikačním table, ze kterého byl byt volán. Číslo vchodu je akusticky signalizováno při zvonění. Systém s mnoha vchody s hierarchií vchodů Rozlišujeme dva druhy vchodů: podružné, vedoucí přímo do chodby, ve které jsou byty a vchody nadřazené vedoucí do obytné oblasti nebo na schodiště, které je přístupné všem nájemníkům. Od nadřazeného vchodu je možné navázat spojení s každým bytem obsluhovaným systémem. Naopak od vchodů podružných je možné navázat spojení jen s byty, ke kterým vchod vede. Podružné vchody mohou být realizovány pomocí výše popsaných systémů, tedy systému základního a systému základního s více vchody. Technická data - systémy CD 3000 Technické údaje Napájecí napětí panelu CP 11,5...13,5 V Odběr proudu jednoho panelu CP v neaktivním stavu 140 ma Odběr proudu jednoho panelu CP v aktivním stavu max. 350 ma Přípustný rozsah pracovní teploty panelu CP C Přípustná vlhkost ovzduší 95% Požadované průřezy vodičů Požadovaný počet žil EC-CP 8 EC-telefony EC-napáječ EC-akumulátor EC/U-EC/H CP-elektrický zámek CP-tlačítko pro otevírání dveří Vzdálenost 50 m 100 m 150 m EC-CP, svorky R-, VP, VS, GD 0,5 mm 1,0 mm 1,5 mm EC-CP, svorky T, SP, GA, MC 0,5 mm 0,5 mm 0,5 mm EC-telefony 0,5 mm 0,5 mm 0,5 mm EC-napáječ 1,0 mm EC-akumulátor 1,0 mm EC/U-EC/H 0,5 mm 0,5 mm 0,5 mm CP-elektrický zámek 1,0 mm CP-tlačítko pro otevírání dveří 0,5 mm 7

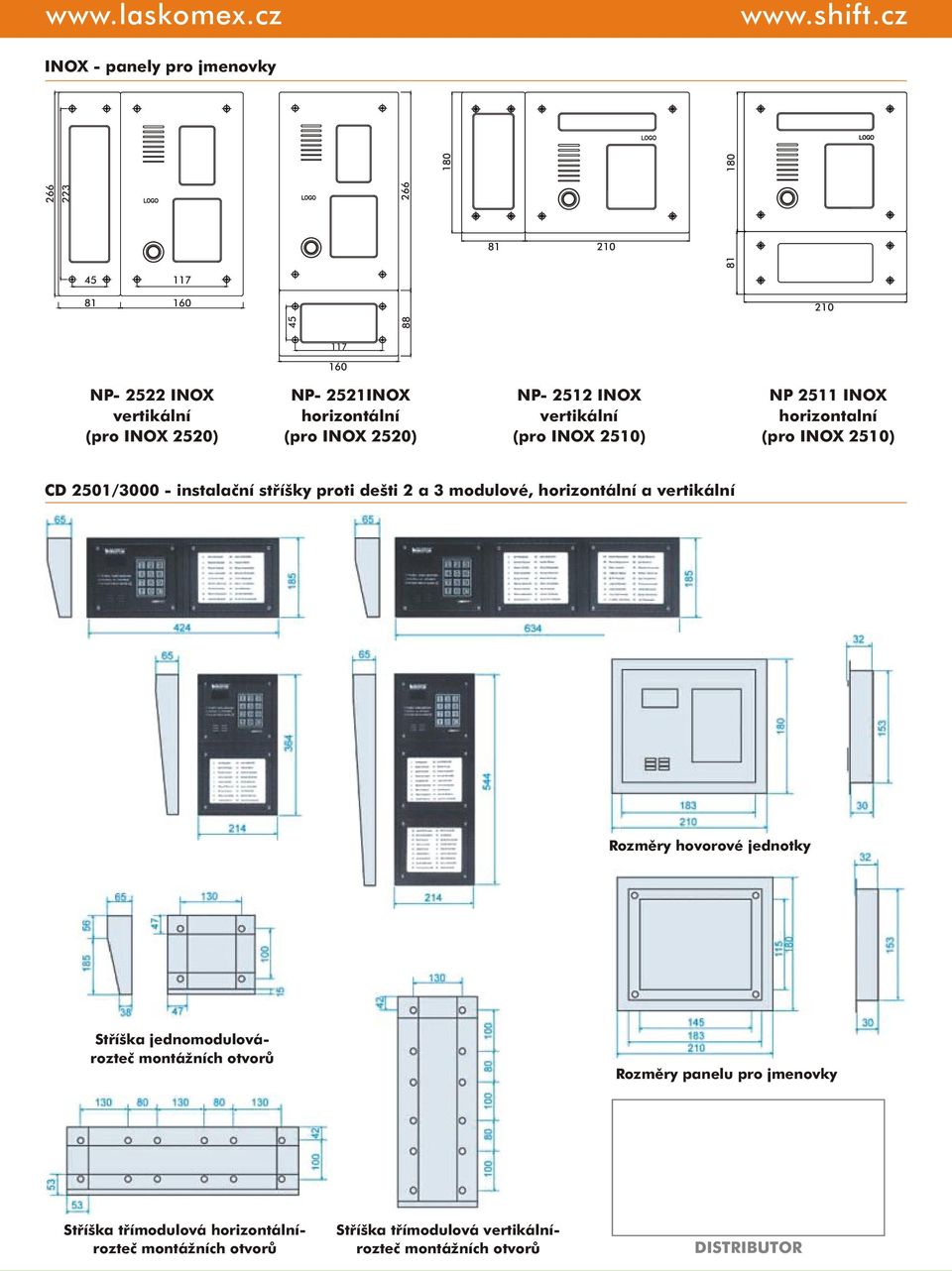

8 INOX - panely pro jmenovky NP- 5 INOX vertikální (pro INOX 50) NP- 51INOX horizontální (pro INOX 50) NP- 51 INOX vertikální (pro INOX 510) NP 511 INOX horizontalní (pro INOX 510) CD 501/ instalační stříšky proti dešti a 3 modulové, horizontální a vertikální Rozměry hovorové jednotky Stříška jednomodulovározteč montážních otvorů Rozměry panelu pro jmenovky Stříška třímodulová horizontálnírozteč montážních otvorů Stříška třímodulová vertikálnírozteč montážních otvorů DISTRIBUTOR
