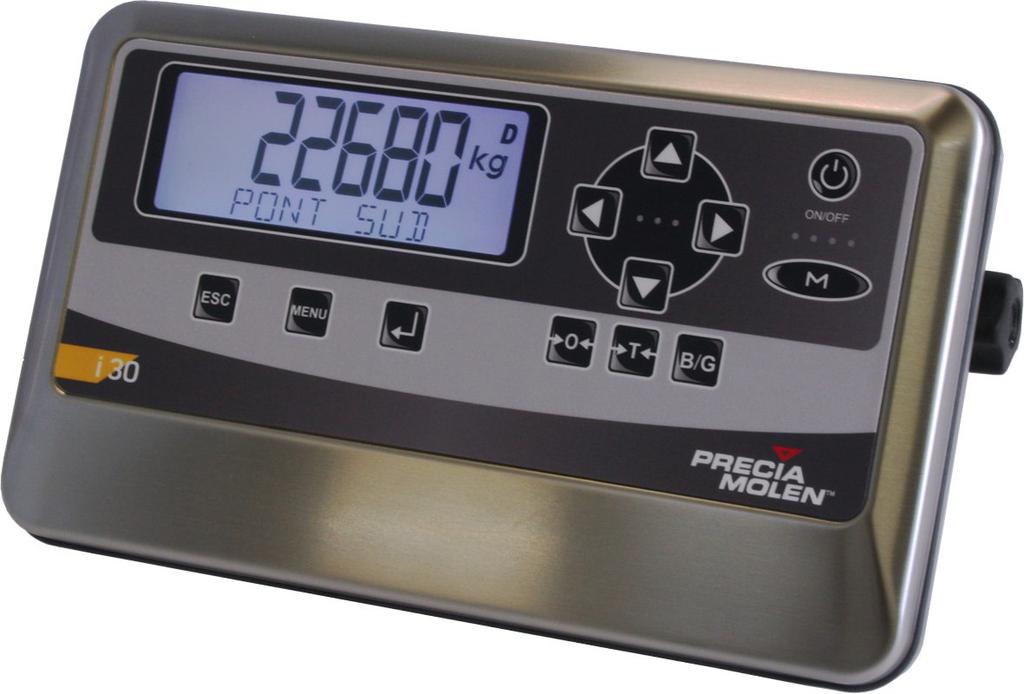

1 Indiátor i 30 Uživatelsá příruča MU - 11/2012

2 Tento průvodce je určen pro uživatele indiátoru i 30. Umožňuje rychlé zvládnutí přístroje. Eletricé připojení a instalaci viz následující příručy: přehled abeláže: DD příruča pro instalaci: MI Před prvním použitím zontrolujte parametry apliace v režimu onfigurace. Bezpečnost Norma NF EN stanoví, pro zařízení připojené eletricé zásuvce, že zásuva musí být instalována v blízosti zařízení a musí být snadno přístupná. Pro zařízení připojené trvale síti musí být součástí pevné instalace zařízení pro rychlé odpojení, teré je snadno přístupné.

3 Obsah Předmluva Konvence v doumentu... 2 Doporučení... 2 Celový pohled Klávesnice... 3 Princip navigace... 4 Displej... 5 Zóna nápovědy Detail indiace platných láves... 6 Záladní parametry... 6 Funce operátora Úvod... 7 Připojení napětí... 7 Vynulování... 8 Tárování... 8 Počáteční vynulování... 8 Připomenutí brutto... 9 Zobrazení informací... 9 Metrologicý displej Nastavení parametrů operátora Úvod Manuální zadání hodnoty táry (předem určená tára) Zobrazení s vysoým rozlišením Připomenutí brutto Konzultace DSD Konfigurace operátora Úvod Konfigurace parametrů Uládání Chybové zprávy MU 1

4 Indiátor i 30 Předmluva $ Konvence v doumentu % Pitogramy N Důležité upozornění týající se bezpečnosti osob. P Poznáma týající se ochrany a správné údržby vybavení. O Poznáma, jejímž cílem je: - usnadnit čtení příručy. - optimální používání zařízení. % Terminologie a zraty Varianty v menu nebo parametrech jsou uvedeny: OPERATOR / OPTION 1 / OPTION 2... / PARAMETER nebo ENGINEER / OPTION 1 / OPTION 2... / PARAMETER V této příručce jsou všechny funce prováděny v režimu OPERATOR, pojmy jsou zrácené tato: OPTION 1 / OPTION / PARAMETER $ Doporučení Pro optimální přesnost a na ochranu zařízení: Nevystavujte indiátor a váhu nárazům nebo přetížení. Na přístroji nesladujte zátěž; ihned po sončení vážení ji sejměte. K čištění nidy nepoužívejte rozpouštědla nebo abrazivní prostředy MU

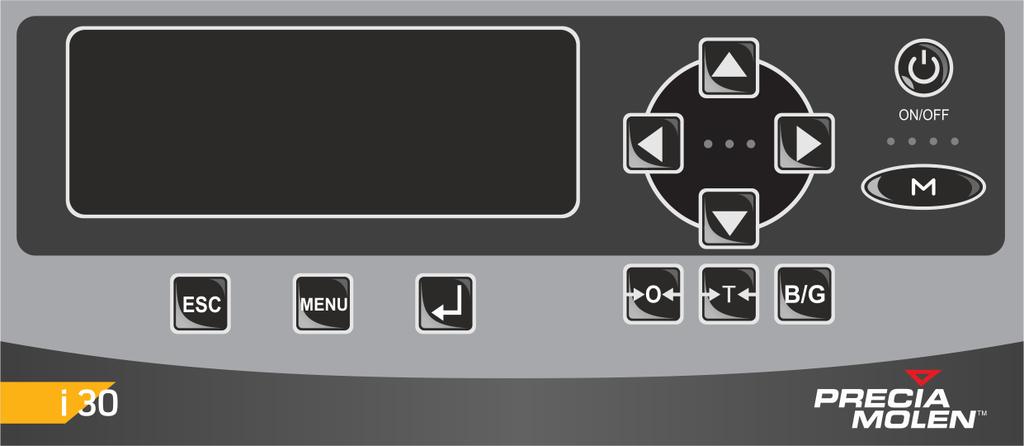

5 Celový pohled $ Klávesnice Funce O Start / stop M Apliace / metrologie m + O Režim onfigurace Stisněte na delší dobu, abyste indiátor připojili napětí. Přepíná mezi dvěma provozními režimy. Držte tato tlačíta stisnutá, abyste připojili indiátor napětí v režimu onfigurace. E Odchod Odchod z menu nebo atuální zadání bez uložení. m Menu Umožňuje vstoupit do menu onfigurace ta, že při připojení napětí držíte tlačíto stisnuté. R Schválení u < > d Směrová tlačíta Vstup do menu nebo uložení atuálního zadání. Navigace v možnostech menu nebo seznamu. Indiace < > v zóně nápovědy. Z Vynulování t Tárování B Připomenutí brutto MU 3

6 Indiátor i 30 $ Princip navigace Navigační lávesy umožňují pohyb v menu a v seznamech předdefinovaných hodnot. Jsou ativní, dyž jsou symboly < > zobrazeny v zóně 3 displeje (Viz Displej, strana 5.): < > R Nechá proběhnout možnosti stejné úrovně (nebo možné hodnoty). Potvrďte zvolenou možnost (nebo zvolenou hodnotu). Ve stejném případě pro zjištění uložených hodnot: < > Nechte probíhat zobrazené informace. Zadání alfanumericé hodnoty: < > u d 1. Vyčejte na předchozí nebo následující položu v zadávaném řetězci. 2. Zadání znau: volba následujícího nebo předchozího znau v abecedním pořadí (nebo číselném). V případě chyby navigace: E Odejděte z menu, rubriy nebo možnosti (přechod o jednu úroveň výš). Vyčejte na možnost uložení (režim onfigurace): E Přejděte na nejvyšší úroveň v menu onfigurace, abyste se dostali možnosti uládání. V případě potřeby něolirát stisněte tlačíto MU

7 $ Displej iz W d Název / symbol Zóna hmotnosti 2. Zóna uživatele Údaje pro uživatele. 3. Zóna nápovědy 4. g g t lb Jednota. 5. D Funce Použití Zobrazení číselných údajů: hmotnost, počet usů, vypočtené údaje. - Zobrazení NET, poud se tára bere v úvahu. - Doplně jednoty. - Zobrazení platných tlačíte. Viz detail dále. - Režim apliací: Symbol D zobrazen. Zobrazená hmotnost není metrologicou referencí. - Metrologicý režim Žádný symbol. Zobrazená hmotnost je metrologicá reference. 6. W1 W2 Měřicí rozsah: rozsah 1 nebo 2 je ativní. i z Hmotnost je nestabilní. Hmotnost je v zóně nuly a je stabilní. 7.. Potvrzení stisnutí tlačíta MU 5

8 Indiátor i 30 $ Zóna nápovědy Detail indiace platných láves 0-9 Číselné zadání. 0 -Z Alfanumericé zadání. 1-6 Číselné zadání mezi dvěma specifiovanými hodnotami (např.: mezi 1 a 6). <> Uazatel menu (i dyž existuje pouze jedna možnost). ESC Odchod z obrazovy s údaji v samotném zobrazení. $ Záladní parametry % Jazy PARAMETERS / LANGUAGE Zvolte francouzštinu nebo angličtinu. % Displej PARAMETERS / DISPLAY / ECO MODE umožňuje nastavit automaticé zhasnutí: ON OFF Zhasnutí podsvícení po 30 s nečinnosti, při nulové hmotnosti. Žádné automaticé zhasnutí podsvícení. PARAMETERS / DISPLAY / BRIGHTNESS umožňuje nastavit intenzitu podsvícení: 3 úrovně nebo zhasnutí. PARAMETERS / DISPLAY / COLOR umožňuje nastavit barvu pozadí displeje: 7 možných barev. N Volba jiné barvy než bílé neumožňuje nadále barevně zobrazovat texty v režimu apliace. % Datum a čas PARAMETERS / DATE/TIME Změna tohoto parametru neznamená žádost o uložení. To proběhne automaticy po nastavení času MU

9 Funce operátora $ Úvod Funce operátora jsou dostupné po připojení indiátoru napětí. $ Připojení napětí 1. Přístroj provede autotest. Zontrolujte správné fungování displeje (žádný vadný segment) iz W md Zobrazí se verze software. v Autotest sončil, přistroj inicializuje měření a je připravený použití. 0 BRIDGE i30 d z MU 7

10 Indiátor i 30 $ Vynulování Funce vynulování umožňuje, dyž je snímač zatížení prázdný a zobrazená hmotnost není nulová, zajistit vynulování přístroje (Tato funce je omezena na ± 2 % maximálního rozsahu přístroje od výchozí nuly při regulovaném používání nebo onfigurační hodnoty mimo záonnou metrologii). 1. Snímač prázdný, zobrazená hmotnost se liší od nuly. 2. Zvolte funci vynulování (Z). Zobrazená hmotnost se vynuluje. 240 d BRIDGE i30 0 BRIDGE i30 d z $ Tárování Funce tárování umožňuje uložit do paměti hmotnost zátěže na snímači (ontejner) jao hodnotu táry, aby poté bylo možné zísat čistou hmotnost produtu (zobrazená hmotnost = atuální hmotnost - tára. Zobrazení hmotnost NETTO je ladná v případě zátěže a záporná při vyložení). 1. Dejte ontejner na snímač zátěže. 2. Zvolte funci tárování (T). Zobrazená hmotnost odpovídá čisté hmotnosti 260 d BRIDGE i30 BRIDGE i30 d 0NET z $ Počáteční vynulování Toto vynulování je možné provést při připojení indiátoru napětí. K tomu uživatel při připojení napětí stisne tlačíto T až do spuštění přístroje. Tato nula slouží jao reference pro ostatní nulovací zařízení MU

11 $ Připomenutí brutto 1. Je zobrazen výslede vážení jao hodnota netto. d 2340NET BRIDGE i30 2. Stisněte tlačíto B. Displej změní barvu (cyan) a výslede je zobrazen po dobu něolia seund jao hmotnost brutto d BRIDGE i30 $ Zobrazení informací Stisněte tlačíta < a >, tím zobrazíte různé dostupné informace. 1. Název váhy, 2. Stav světel, 3. čas, 4. zpráva závory. 200 d BRIDGE i d )LT1 )LT2 200 d 16:37: d HORS PONT MU 9

12 Indiátor i 30 $ Metrologicý displej Následující informace jsou přístupné pouze z metrologicého menu (M) 1. Stisněte tlačíto > pro zobrazení metrologicých údajů. Příslušné informace jsou: MAX: Maximální dosah přístroje (A). e: stupnice (B). Event.Cnt (C). MAX: A 50000g 0z 0z e : 0z B 1g 0z Event.Cnt: 0z C 1 : 0z MU

13 Nastavení parametrů operátora $ Úvod Na metrologicé obrazovce (M) stisněte tlačíto m pro přechod nastavení parametrů operátora. Poté použijte tlačíta < a > pro přístup různým dostupným funcím. $ Manuální zadání hodnoty táry (předem určená tára) Tato funce umožňuje zadat manuálně hodnotu táry, aby se zobrazovala hmotnost netto od 0 do MAX (umožňuje zrušit přednastavenou táru). 1. Zvolte funci předvolené táry (PT) a poté potvrďte (R). PT d 4180< > 2. Zobrazí se atuální hodnota táry. d gd 3. Zadejte novou hodnotu táry stisnutím směrových láves: u a d : Změňte hodnotu na požadované číslo. < a > : Přejděte od jednoho čísla druhému. d gd 4. Potvrďte tuto novou hodnotu (R). Hodnota je zohledněna jao hodnota táry. Výslede vážení je nyní zobrazován jao netto. 3940NET T: KG MU 11

14 Indiátor i 30 $ Zobrazení s vysoým rozlišením 1. Přejděte do metrologicého režimu (M) MAX : 2. Stisněte tlačíto m a nechte přejít různé funce pomocí směrových tlačíte. 3. Zvolte funci HR a poté potvrďte (R). HR 4180< > 4. Výslede je po něoli seund zobrazen s přesností přiřazenou vysoému rozlišení v záonné metrologie a zůstává trvale mimo záonnou metrologii d MAX : $ Připomenutí brutto 1. Přejděte do metrologicého režimu (M). 3940NET MAX : 2. Stisněte tlačíto m a nechte přejít různé funce pomocí směrových tlačíte. 3. Zvolte funci B-G a poté potvrďte (R). G-N 3940< > 4. Displej změní barvu (cyan) a výslede je po dobu něolia seund zobrazen jao hmotnost brutto v záonné metrologii a zůstává trvale mimo záonnou metrologii d MAX : MU

15 $ Konzultace DSD 1. Přejděte do metrologicého režimu (M). 2. Stisněte tlačíto m a nechte přejít různé funce pomocí směrových tlačíte. MAX : 0 3. Zvolte funci DSD a poté potvrďte (R). DSD 0< > 4. Zvolte funci READ DSD a poté potvrďte (R). nebo zvolte funci DSD REF a poté potvrďte (R). Tato reference umožňuje identifiovat váhu. READ DSD DSD REF. 0< > 0< > 5. Zvolte funci DSD NUM a poté potvrďte (R). DSD NUM 0< > 6. Zadejte číslo souboru prohlížení za pomoci láves < a > a poté potvrďte. Poznáma: Pro zobrazení posledního záznamu zadejte Znovu potvrďte pro zobrazení informací odpovídajících souboru. RECORD 0< > MU 13

16 Indiátor i 30 Konfigurace operátora $ Úvod Stisněte současně tlačíta m + O při připojení indiátoru napětí nebo při startu indiátoru, ta přejdete e onfiguraci operátora. $ Konfigurace parametrů Tyto parametry jsou přístupné z menu onfigurace. 1. Přístup menu onfigurace LOGIN / OPERATOR / APP. Menu PARAMETRY a MĚŘENÍ viz návod instalaci ( MI). 2. Zadejte parametr BRIDGE NAME. Tento parametr umožňuje přiřadit názvu váhy 10 znaů. 3. Zadejte parametr LOCK MSG. Tento parametr umožňuje zvolit zprávu e zobrazení, dyž je dosaženo limitu přítomnosti a je ativní vstup LOCK. 4. Zadejte parametr LOCK WT. Tento parametr je ativní, dyž je ativní vstup LOCK: YES hmotnost je zobrazena na displeji červeně. NO hmotnost není zobrazena. 5. Zadejte parametr PRES THRES. Instalační techni onfiguruje dva následující parametry. 6. Zadejte parametr LIGHT1.NAME. Tento parametr umožňuje přiřadit název e světlu na vjezdu. 7. Zadejte parametr LIGHT2.NAME. Tento parametr umožňuje přiřadit název e světlu na výjezdu MU

17 $ Uládání Poud byly změněny parametry onfigurace, uládání je možné provést dvěma způsoby: - stoupáním na nejvyšší úroveň v menu onfigurace, - stisnutím tlačíta O. menu< > SAVE Obrazova možnosti SAVE je zobrazena zhruba 1s, poté je nabídnuta volba potvrdit či nioli změněné parametry. save< > save< > NO YES Zvolte NO pro návrat do menu onfigurace bez uložení změněných parametrů. Zvolte YES pro návrat do menu onfigurace po uložení změněných parametrů MU 15

18 Indiátor i 30 Chybové zprávy 1. Přístroj má málo zátěže Zontrolujte snímač zátěže Proveďte vynulování 2. Přístroj je přetížený Odeberte část zátěže d d 3. Příaz odmítnut Přílad: tárování s nestabilní hmotností E26 d 4. Vynulování odmítnuto Byl přeročen hmotnostní limit povolený pro tuto funci. Sejměte zátěž a stisněte tlačíto vynulování E40 d MU
