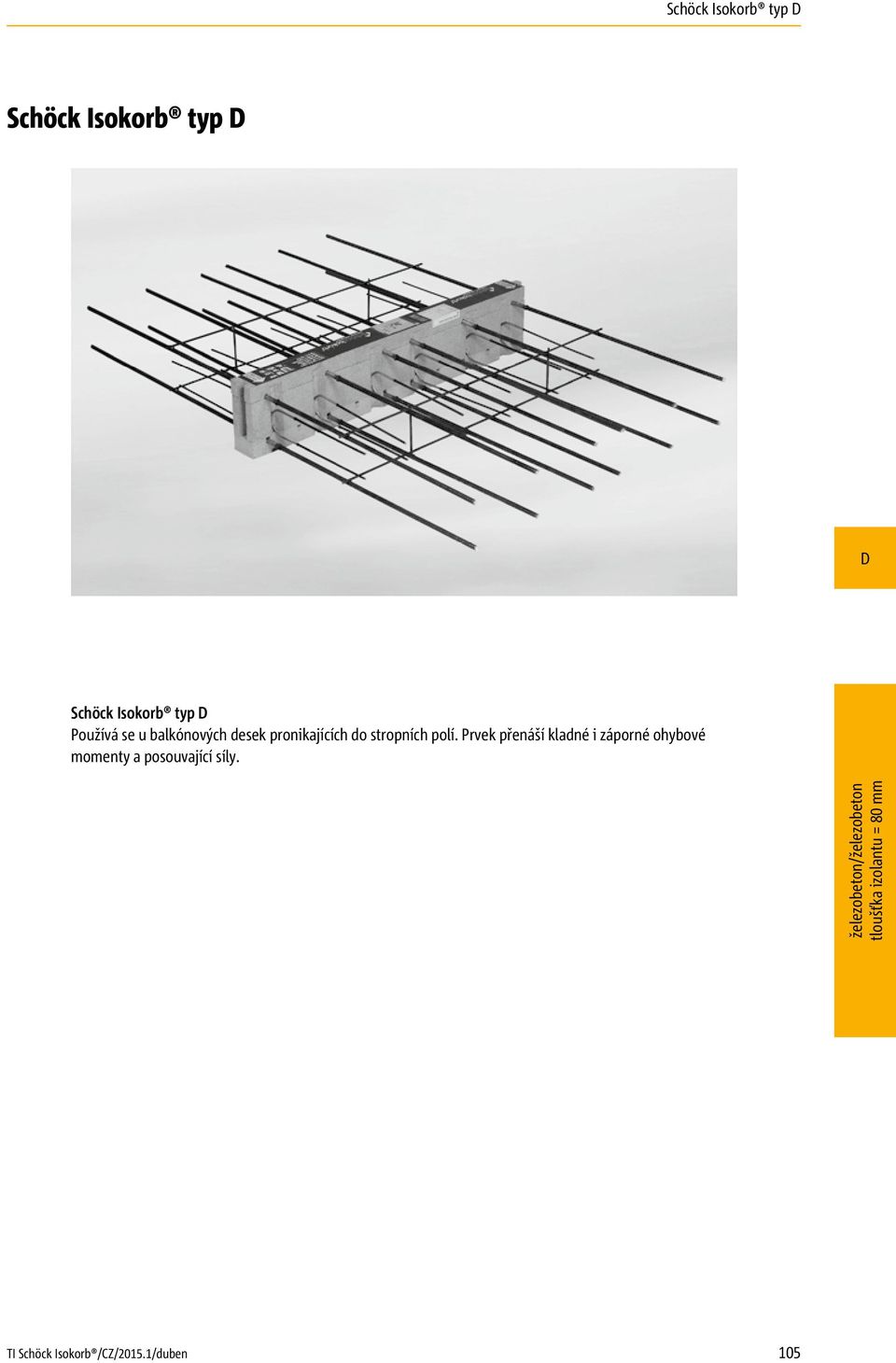

1 Schöck Isokorb typ Schöck Isokorb typ Schöck Isokorb typ Používá se u ových desek pronikajících do stropních polí. Prvek přenáší kladné i záporné ohybové momenty a posouvající síly. 105

2 Schöck Isokorb typ Uspořádání prvků řezy typ 1x typ -CV50 typ Q typ typ Q typ Schöck Isokorb typ a typ Q: eska vyztužená v jednom směru Schöck Isokorb typ a typ Q: Křížem vyztužená deska, prvek Schöck Isokorb ale působí pouze v jednom směru typ typ typ -CV50 Schöck Isokorb typ : Užití v bezprůvlakových stropních deskách sloup stropní deska Schöck Isokorb typ : Řez, deska vyztužená v jednom směru Schöck Isokorb typ : Řez, bezprůvlaková 106

3 Schöck Isokorb typ Typové varianty označení atypická řešení Varianty prvku Schöck Isokorb typ Prvek Schöck Isokorb typ je k dispozici v následujících variantách: Třída únosnosti: 10M-VV6 až 50M-VV8 Krytí tažené výztuže: CV30: nahoře CV = 30 mm, dole CV = 30 mm (např.: 50M-CV30-VV8-H200) CV50: nahoře CV = 50 mm, dole CV = 50 mm Třída únosnosti ve smyku: Průměr smykové výztuže VV6, VV8 (např.: 50M-CV30-VV8-H200) Výška: H = 160 až 280 mm u prvku Schöck Isokorb typ s krytím výztuže CV30 H = 200 až 280 mm u prvku Schöck Isokorb typ s krytím výztuže CV50 Třída požární odolnosti: R0 (standard), R90 Typové označení v projektové dokumentaci typ/třída únosnosti krytí výztuže třída únosnosti ve smyku výška prvku požární odolnost 30M -CV30- VV8 -H180-R90 5 Atypická řešení Pokud ve Vašem projektu nelze užít standardních prvků uvedených v těchto Technických informacích, kontaktujte prosím naše technické poradce (kontakt na str. 3). 107

4 Schöck Isokorb typ imenzování - C25/30 Schöck Isokorb typ 10M-...-VV6 20M-...-VV6 30M-VV8 40M-...-VV8 50M-...-VV8 Vnitřní síly na mezi únosnosti Výška prvku H [mm] krytí výztuže CV [mm] pevnost betonu C25/30 CV30 CV50 m Rd,y [knm/m] ±12,7 ±21,4 ±26,5 ±35,1 ±43, ±14,2 ±23,8 ±29,5 ±39,1 ±48, ±15,6 ±26,2 ±32,5 ±43,1 ±53, ±17,1 ±28,7 ±35,5 ±47,1 ±58, ±18,5 ±31,1 ±38,5 ±51,1 ±63, ±19,9 ±33,5 ±41,5 ±55,1 ±68, ±21,4 ±35,9 ±44,5 ±59,1 ±73, ±22,8 ±38,4 ±47,5 ±63,0 ±78, ±24,3 ±40,8 ±50,5 ±67,0 ±83,6 250 ±25,7 ±43,2 ±53,5 ±71,0 ±88,5 260 ±27,1 ±45,5 ±56,3 ±74,8 ±93,2 270 ±28,5 ±47,9 ±59,3 ±78,7 ±98,2 280 ±30,0 ±50,4 ±62,3 ±82,7 ±103,1 v Rd,z [kn/m] Třída únosnosti ve smyku VV6/VV8 ±52,2 ±52,2 ±92,7 ±92,7 ±92,7 Schöck Isokorb typ 10M-...-VV6 20M-...-VV6 30M-...-VV8 40M-...-VV8 50M-...-VV8 élka prvku [mm] Tažené/tlačené pruty Smykové pruty 2 x x x x x 6 8 H návrhový průřez Schöck Isokorb typ : Statický systém 5 Pokyny pro návrh Pokud jsou pevnostní třídy betonu rozdílné (např. ová deska C25/30, C30/37), je pro návrh prvku Isokorb rozhodující vždy beton s nižší pevností. U obou železobetonových konstrukcí navazujících na prvek Schöck Isokorb je nutné statické posouzení. 108

5 Schöck Isokorb typ Vzdálenost dilatačních spar Maximální vzdálenost dilatačních spar Přesáhne-li délka stavebního dílu maximální vzdálenost dilatačních spar e, je nutno opatřit venkovní betonové konstrukce dilatačními sparami kolmými k obvodové stěně, aby se omezilo namáhání konstrukce vlivem teplotních změn. U pevných bodů, jako jsou např. rohy ů, atik a parapetů, nesmí vzdálenost mezi pevným bodem a dilatační spárou přesáhnout e/2. Schöck Isokorb typ Maximální vzdálenosti dilatačních spar 10M - 50M e [m] Tloušťka izolantu [mm] 80 13,0 5 Vzdálenosti od okraje Prvky Schöck Isokorb musí být v blízkosti dilatačních spar osazeny tak, aby byly dodrženy následující podmínky: Vzdálenost mezi osou tažených prutů a volným okrajem u nebo dilatační spárou e R se musí pohybovat v rozmezí mm. Vzdálenost mezi osou tlačených prutů a volným okrajem u nebo dilatační spárou e R musí činit min. 50 mm. Vzdálenost mezi osou tažených prutů a volným okrajem u nebo dilatační spárou e R se musí pohybovat v rozmezí mm. 109

6 Schöck Isokorb typ Popis výrobku požární bezpečnost CV Schöck Isokorb typ : Řez prvkem Schöck Isokorb typ s CV50: Řez prvkem (339) 339 (347) Schöck Isokorb typ 20M: Půdorys prvku 347 (339) 339 (347) Schöck Isokorb typ 40M: Půdorys prvku 5 Informace o výrobku alší půdorysy a řezy jsou k dispozici ke stažení na Provedení prvků s požární odolností Schöck Isokorb typ s R90: Řez prvkem 110

7 Schöck Isokorb typ Přídavná stavební výztuž pos. 1 pos. 2 pos. 2 pos. 1 pos. 3 pos. 3 pos. 4 pos. 4 pos. 1 pos. 3 pos. 2 pos. 3 pos. 4 Schöck Isokorb typ : Přídavná stavební výztuž Schöck Isokorb typ 10M-...-VV6 20M-...-VV6 30M-...-VV8 40M-...-VV8 50M-...-VV8 Přídavná stavební výztuž Pos. 1 přídavná stavební výztuž stykovaná přesahem (nutná u záporného momentu) (XC1), (XC4), pevnostní třída betonu C25/30 Pos. 1 [cm²/m] 4,52 6,79 9,05 11,31 13,57 Pos. 2 pruty ve směru rovnoběžném s rovinou tepelné izolace Pos Pos. 3 lemovací a závěsná výztuž Pos. 3 6/150 6/150 6/150 8/150 8/150 Pos. 4 přídavná stavební výztuž stykovaná přesahem (nutná u kladného momentu) Pos. 4 [cm²/m] 4,52 6,79 9,05 11,31 13,57 5 Informace k přídavné stavební výztuži Pro stanovení délky přesahu platí pravidla uvedená v ČSN EN Zmenšení nutné délky přesahu užitím součinitele m Ed / m Rd je přípustné. Pro přesah (l) s prvkem Schöck Isokorb se u typu uvažuje s délkou tažených prutů 690 mm. Na obou stranách prvku Schöck Isokorb typ je nutno umístit lemovací a závěsnou výztuž (pos. 3). Údaje v tabulce platí pro Schöck Isokorb při 100% využití maximálních návrhových vnitřních sil na mezi únosnosti pro pevnostní třídu betonu C25/

8 Schöck Isokorb typ Montážní návod A 3B c 2 50 mm 50 mm 7 h h-c 1 -c 2 c x 2 ø

9 Schöck Isokorb typ Montážní návod l 0 l 0 l 0 l
