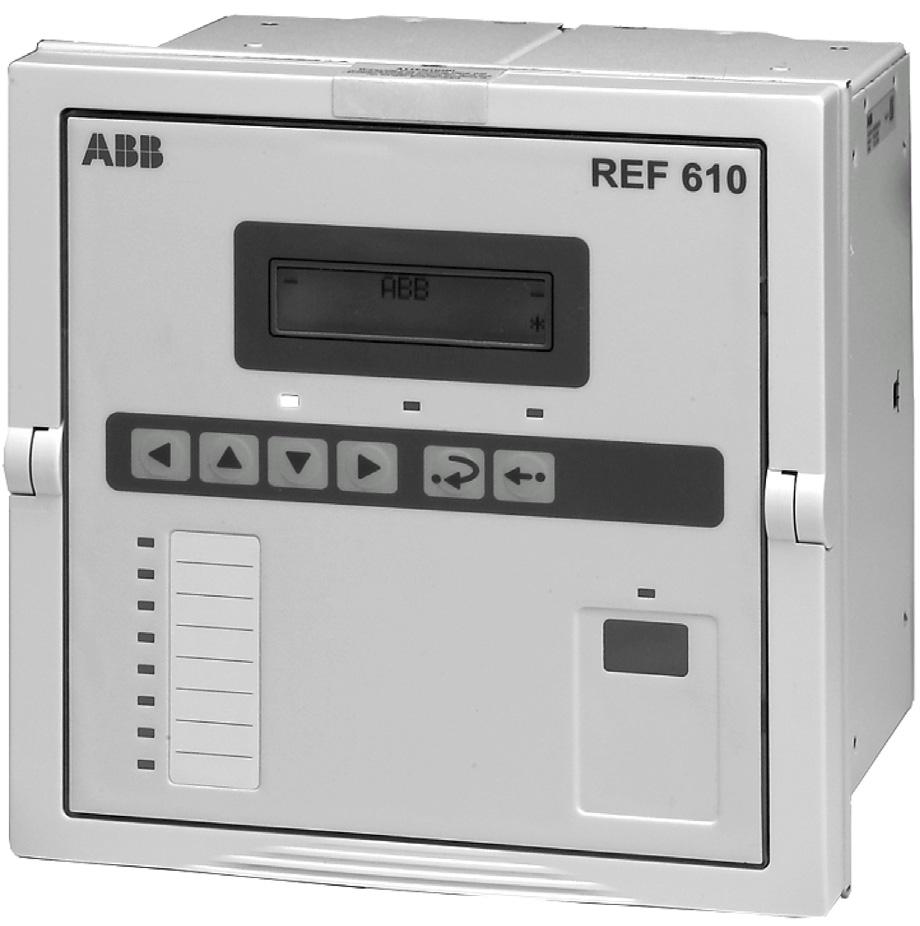

1 REF 610 Ochrana vývodu

2

3 1MRS Ochrana vývodu REF 610 Vydáno: Verze: A/ Obsah: 1. Úvod Informace o tomto manuálu Použití ochrany Charakteristické vlastnosti Záruky Bezpečnostní informace Instrukce Charakteristické vlastnosti rozhraní HMI Čelní panel Displej Test displeje při zapnutí napájení Režimy displeje Nasvětlení pozadí displeje Jak nastavit kontrast displeje Jak používat tlačítka Hlavní menu Submenu Heslo rozhraní HMI Heslo sběrnice SPA Jak navolit jazyk Jak nastavit hodiny reálného času Jak resetovat blokovací funkci aktivovanou vypnutím Indikace vypnutí v režimech IEC a ANSI kódů Jak přepnout mezi čelním rozhraním a zadním rozhraním LED indikátor komunikace z čelního rozhraní Jak navolit komunikační protokol zadního rozhraní Provozní úrovně systému ovládání HMI Uživatelská úroveň Skupiny menu na uživatelské úrovni Jak monitorovat měřené hodnoty Jak monitorovat zaznamenaná data INFO Technická úroveň Menu parametrového systému Jak změnit nastavení Konfigurace Jak potvrdit a resetovat indikace, výstupní kontakty a hodnoty uložené v paměti Indikační funkce ochrany

4 REF 610 Ochrana vývodu 1MRS LED indikátory Zelená indikační LED dioda Žlutá indikační LED dioda Červená indikační LED dioda Programovatelné LED diody Indikace zpráv Indikované zprávy při působení ochrany Indikace poruchového zapisovače Indikace interních poruch ochrany (IRF) a výstrah Vyměnitelná zásuvná jednotka Identifikace výrobku Vyjmutí a instalace zásuvné jednotky Vložení a výměna baterie Uvedení do provozu a údržba Instrukce pro uvedení do provozu Instrukce pro údržbu Ověření funkce ochrany Preventivní výměna dílů Ověření měření Zkouška funkce Zkouška binárních vstupů Zkouška detekce záblesku Zkoušky ochranných funkcí Zkouška zkratové ochrany Zkouška zemní ochrany Náhradní díly Zásuvná jednotka Baterie Opravy Informace potřebné pro objednávku Reference Zkratky...51 Type of document...52 EN ID number...52 EN version...52 CZ ID number...52 CZ version...52 REF 610 (TRM)...52 Technický referenční manuál MRS

5 1MRS Ochrana vývodu REF 610 5

6 REF 610 Ochrana vývodu 1MRS Úvod 1.1. Informace o tomto manuálu Tento manuál je určen k tomu, aby uživateli poskytl základní informace o ochraně REF 610 a prezentuje detailní instrukce, jak použít rozhraní HMI (Human-Machine Interface) ochrany, které je také známé pod názvem MMI (Man-Machine Interface). Kromě této instruktážní části je v manuálu také obsažena krátká kapitola o uvedení ochrany do provozu a o její údržbě Použití ochrany Ochrana REF 610 je univerzální multifunkční ochrana určená především pro chránění přívodů a vývodů v širokém aplikačním rozsahu. Ochrana REF 610 pracuje na bázi a v prostředí mikroprocesorové techniky. Činnost a funkce ochrany jsou trvale monitorovány systémem samočinné kontroly. Jednotka rozhraní/ovládání (HMI) obsahuje LCD displej, který umožňuje jednoduché a bezpečné místní ovládání ochrany. Místní ovládání ochrany je také možné uskutečnit prostřednictvím sériové komunikace a počítače, který je připojen k čelnímu komunikačnímu portu. Dálkové ovládání je možné prostřednictvím systému ovládání a monitorování, který je připojen sériovou komunikační sběrnicí ke konektoru na zadním panelu ochrany Charakteristické vlastnosti Třífázová nesměrová nadproudová ochrana s časově nezávislou charakteristikou nebo IDMT charakteristikou, stupeň s nižším rozsahem seřiditelnosti Třífázová nesměrová nadproudová ochrana, stupeň s vyšším rozsahem seřiditelnosti Třífázová nesměrová nadproudová ochrana, zkratový (mžikový) stupeň Nesměrová zemní ochrana s časově nezávislou charakteristikou nebo IDMT charakteristikou, stupeň s nižším rozsahem seřiditelnosti Nesměrová zemní ochrana, stupeň s vyšším rozsahem seřiditelnosti Ochrana při fázové nevyváženosti Třífázová ochrana proti tepelnému přetížení kabelů Záblesková ochrana dva čočkové senzory pro detekci záblesku (doplňkové vybavení) automatické nastavení referenční úrovně v závislosti na intenzitě světelného pozadí detekce záblesku prostřednictvím dálkově přenášeného signálu indikace světla Funkce automatického opětného zapnutí, cykly Ochrana při selhání vypínače Čítač počtu vypnutí určený pro monitorování provozních podmínek vypínače Kontrola vypínacího obvodu s možností směrování signálu výstrahy na signalizační výstup Blokovací funkce aktivovaná vypnutím Čtyři přesné proudové vstupy 6

7 1MRS Ochrana vývodu REF 610 Uživatelem volitelná jmenovitá frekvence 50 Hz/60 Hz Tři spínací výkonové výstupní kontakty Dva přepínací signalizační výstupní kontakty a tři přídavné přepínací signalizační výstupní kontakty na doplňkovém I/O modulu Funkce výstupních kontaktů volně konfigurovatelné podle provozních požadavků Dva galvanicky oddělené binární vstupy a tři přídavné galvanicky oddělené binární vstupy na doplňkovém I/O modulu Poruchový zapisovač záznamový čas až 80 sekund spuštění záznamu jedním, nebo několika interními nebo vstupními binárními signály záznam čtyř analogových kanálů a až osmi binárních kanálů volitelných uživatelem seřiditelná vzorkovací rychlost Energeticky nezávislá paměť určená pro záznam až 100 kódů změnových stavů (událostí) s časovou značkou záznam nastavených hodnot záznam dat poruchového zapisovače záznam dat posledních pěti změnových stavů (událostí) s časovou značkou záznam počtu cyklů automatického opětného zapnutí a popudů/vypnutí ochranných stupňů záznam zpráv s indikací vypnutí a zobrazení stavů LED diod v okamžiku ztráty napájení Rozhraní HMI s alfanumerickým LCD displejem a ovládacími tlačítky osm programovatelných LED diod Zobrazení zpráv s indikací vypnutí v režimu IEC kódů nebo v režimu ANSI kódů Podpora vícejazyčného ovládání Uživatelem volitelné heslo ochrany systému HMI Zobrazení primárních hodnot proudu Hodnoty spotřeby/odběru Kompletní nastavení lze modifikovat pomocí PC Optické komunikační spojení s rozhraním na čelním panelu: bezkontaktní přenos nebo přenos prostřednictvím kabelu Doplňkový komunikační modul pro systémovou komunikaci prostřednictvím portu na zadním panelu buď plastovým optickým vláknem, kombinovaným optickým vláknem (plast a sklo) nebo rozhraním RS 485. Použít lze komunikační protokoly SPA-bus, IEC nebo Modbus (RTU a ASCII). Doplňkový komunikační modul DNP 3.0 pro systémovou komunikaci prostřednictvím rozhraní RS 485 na zadním panelu s použitím komunikačního protokolu DNP 3.0 Záložní baterie pro hodiny reálného času 7

8 REF 610 Ochrana vývodu 1MRS Kontrola stavu baterie Trvale aktivní samočinná kontrola elektroniky a SW vybavení Výměnná zásuvná jednotka (blok) ochrany 1.4. Záruky O záručních podmínkách se prosím informujte u nejbližšího zastoupení ABB. 8

9 1MRS Ochrana vývodu REF Bezpečnostní informace Na konektorech se může vyskytnout nebezpečné napětí i při odpojeném pomocném napětí. Vždy musí být dodrženy místní i celostátní bezpečnostní předpisy platné pro práci na elektrickém zařízení. Zařízení obsahuje komponenty, které jsou citlivé na elektrostatický výboj. Z tohoto důvodu je třeba se vyhnout kontaktu s elektronickými komponenty, pokud to není nezbytně nutné. Rám zařízení (ochrany) musí být pečlivě uzemněn. Elektrickou instalaci smí provádět pouze osoba s příslušnou elektrotechnickou kvalifikací. Nedodržení bezpečnostní instrukce může vést k úmrtí, ke zranění osob nebo k značným škodám na majetku. Porušení pečetní pásky na horní rukojeti zařízení je důvodem k ztrátě poskytované záruky a výrobcem není nadále garantována správná činnost přístroje. Jestliže je zásuvná jednotka ochrany vyjmuta ze skříně, nedotýkejte se částí uvnitř této skříně. Vnitřní komponenty skříně mohou být pod vysokým napětím a při dotyku může dojít k vážnému zranění osob. 9

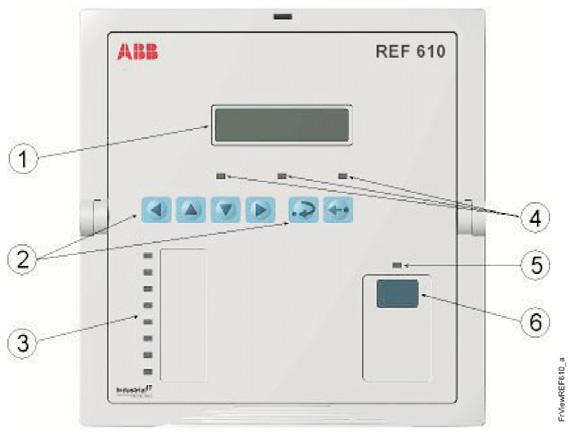

10 REF 610 Ochrana vývodu 1MRS Instrukce 3.1. Charakteristické vlastnosti rozhraní HMI Čelní panel Čelní panel ochrany obsahuje: Alfanumerický LCD displej s 2 x 16-ti znaky, nasvětlením pozadí a automatickou regulací kontrastu Tři indikační LED diody (zelená, žlutá, červená) 8 programovatelných indikačních LED diod (červené) Tlačítkovou sekci systému ovládání HMI se čtyřmi tlačítky označenými šipkami a tlačítky pro vymazání/zrušení a zadání příkazu a údaje Opticky izolovaný sériový komunikační port s indikační LED diodou Obr Čelní pohled na ochranu REF LCD displej 2. Tlačítková sekce systému ovládání HMI 3. Programovatelné indikační LED diody (červené) 4. Indikační LED diody Vlevo: Indikace provozní připravenosti (zelená LED dioda READY) Uprostřed: Indikace popudu/výstrahy (žlutá LED dioda START/ALARM) Vpravo: Indikace vypnutí (červená LED dioda TRIP) 5. Indikační LED dioda komunikace z čelního panelu 6. Komunikační port na čelním panelu (infračervený port) Displej Test displeje při zapnutí napájení 10 Po připojení pomocného napětí k ochraně: 1. Po interním testu ochrany při zapnutí napájení je zapnuto nasvětlení pozadí displeje a ochrana je nastavena do provozního režimu chránění. 2. Displej je testován po dobu přibližně tří sekund v režimu invertovaného zobrazení (při kterém jsou aktivovány všechny obrazové prvky) viz Obr

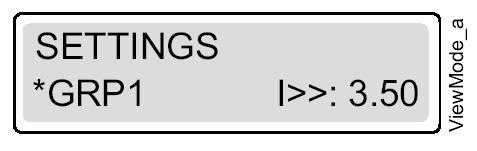

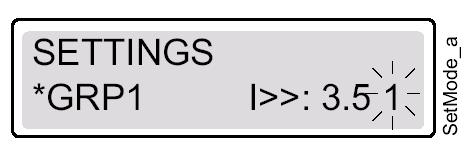

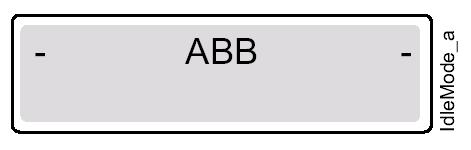

11 1MRS Ochrana vývodu REF Jestliže není zobrazena žádná zpráva s indikací vypnutí, bude displej přepnut zpět do klidového stavu. Je-li však aktivní funkce záznamu v energeticky nezávislé paměti, bude na displeji opět indikována zpráva, která byla na displeji zobrazena před vypnutím pomocného napětí. Obr Test displeje při zapnutí napájení, invertované zobrazení Režimy displeje Je-li displej v klidovém stavu, je na něm zobrazen název vývodu/přívodu. Standardní nastavení z výroby je ABB. Při změně názvu vývodu/přívodu použijte SPA parametr M20. Obr Displej v klidovém stavu Je-li displej v režimu zobrazení, je možné zobrazit pouze nastavení ochrany. Obr Displej v režimu zobrazení Je-li displej v režimu nastavení, je také možné editovat nastavení ochrany. Obr Displej v režimu nastavení Nasvětlení pozadí displeje V normálním provozním stavu je nasvětlení pozadí displeje vypnuto. Nasvětlení pozadí displeje je zapnuto stisknutím tlačítka na modulu HMI, které je označené šipkou. Jestliže není modul HMI použit po dobu přibližně pěti minut, je nasvětlení pozadí displeje automaticky vypnuto. Stisknutím tlačítka je aktivována implementovaná funkce spořiče, která vypne nasvětlení pozadí displeje během 20 sekund Jak nastavit kontrast displeje Kontrast displeje je závislý na teplotě. Ochrana REF 610 nastavuje kontrast automaticky na hodnotu, která zajišťuje optimální čitelnost. Jestliže je displej v klidovém stavu, můžete kontrast displeje nastavit ručně. Pro zvýšení kontrastu stiskněte a držte tlačítko a kontrast nastavte pomocí tlačítka. Pro snížení kontrastu stiskněte a držte tlačítko a kontrast nastavte pomocí tlačítka. 11

12 REF 610 Ochrana vývodu 1MRS Stiskněte Obr a pro zvýšení nebo snížení kontrastu Nastavení kontrastu displeje Po připojení k napájení a po provedeném startu ochrany je automaticky obnoveno standardní nastavení kontrastu z výroby Jak používat tlačítka Systém HMI obsahuje tlačítka určená pro ovládání ochrany a pro pohyb v menu. Vlevo Nahoru Dolů Vpravo Zadat Vymazat (Enter) Zrušit Obr Navigační tlačítka pro pohyb v menu Navigační tlačítka použijte pro zobrazení, volbu a editaci požadovaných položek menu. Pro aktivaci hlavního menu stiskněte tlačítko označené šipkou. Pro pohyb mezi různými úrovněmi menu a různými položkami menu použijte tlačítka označená šipkami. Pro volbu položky, která má být editována, nebo pro uložení nové hodnoty stiskněte tlačítko. Tlačítka a použijte pro zvýšení nebo snížení aktivované číslice, pro posuv desetinné čárky, nebo pro pohyb mezi doplňkovými funkcemi. Pro zrušení volby a pro návrat displeje do předchozího režimu (režim zobrazení nebo klidový stav displeje) stiskněte tlačítko. Tabulka Navigace tlačítky a editace Požadovaný krok nebo operace Krok v hlavním menu nebo v submenu směrem dolů Krok v hlavním menu nebo v submenu směrem nahoru Vstup do submenu z hlavního menu nebo přechod z vyšší úrovně submenu na nižší úroveň submenu Výstup ze submenu a návrat do hlavního menu nebo přechod z nižší úrovně na vyšší úroveň submenu Zvýšení hodnoty v režimu nastavení Snížení hodnoty v režimu nastavení Pohyb kurzoru v režimu nastavení Volba připojení čelního rozhraní při zapnutí napájení Vstup nebo výstup do/z režimu nastavení, uložení nové hodnoty Vstup do monitorovacího stavu Nastavení kontrastu displeje Reset nebo zrušení příkazu, výstup z režimu nastavení bez uložení nové hodnoty Tlačítko a nebo a a nebo 12

13 1MRS Ochrana vývodu REF 610 Tabulka Navigace tlačítky a editace Požadovaný krok nebo operace Reset výstupních kontaktů s aktivní přídržnou funkcí v klidovém stavu ochrany Kvitování a reset indikací, výstupních kontaktů s aktivní přídržnou funkcí a hodnot uložených v paměti Reset tepelné úrovně ochranné funkce na 0 při zapnutí napájení Tlačítko po dobu 5 s a a Hlavní menu Hlavní menu obsahuje šest hlavních skupin: MEASUREMENTS (Měření) RECORDED DATA (Zaznamenaná data) OPERATION (Vypnutí) SETTINGS (Nastavení) CONFIGURATION (Konfigurace) INFO (Informace) Obr Displej zobrazující první skupinu hlavního menu Pro pohyb mezi skupinami hlavního menu použijte tlačítka a. Pro návrat displeje do klidového stavu stiskněte tlačítko. Po uplynutí časové prodlevy bude proveden návrat displeje do klidového stavu Submenu Struktura menu obsahuje několik podskupin. Na prvním řádku displeje je vždy zobrazen název skupiny hlavního menu. Na druhém řádku displeje je buď zobrazen název menu skupiny, název parametru a hodnota parametru, nebo pouze hodnota parametru, což je v tomto případě také název parametru. Obr Displej zobrazující první submenu Pro vstup do submenu stiskněte tlačítko, pro výstup ze submenu stiskněte tlačítko. Pro pohyb mezi hlavními úrovněmi v submenu použijte tlačítka nebo. Pro návrat displeje do klidového stavu stiskněte tlačítko Heslo rozhraní HMI Heslo rozhraní HMI chrání všechny hodnoty na technické úrovni, které jsou nastavitelné uživatelem, před změnou provedenou neautorizovanou osobou. Funkce hesla zůstává neaktivní až do doby, kdy je provedena změna standardního hesla. Standardní heslo rozhraní HMI je 999. Změnu hesla je také možné provést z jednotky (ze systému) dálkového ovládání prostřednictvím parametru V162, ale hodnotu hesla je možné číst pouze prostřednictvím rozhraní HMI. 13

14 REF 610 Ochrana vývodu 1MRS Jakmile standardní heslo rozhraní HMI změníte, bude vždy při změně parametrové hodnoty generován požadavek na zadání nového hesla. Jestliže zadáte platné heslo, zůstává displej v režimu nastavení až do doby, kdy je u displeje proveden návrat do klidového stavu. Obr Požadavek na zadání hesla při editaci nastavených parametrů Heslo rozhraní HMI změníte následujícím způsobem: 1. Pro vstup do hlavního menu stiskněte tlačítko označené šipkou. 2. Pro volbu položky menu CONFIGURATION\PASSWORD HMI (Konfigurace\Heslo HMI) použijte tlačítka označená šipkami a stiskněte tlačítko. 3. Pro vstup do režimu nastavení stiskněte tlačítko, a je-li požadováno zadání hesla, zadejte aktuálně platné heslo HMI. Pokud je stále platné standardní heslo 999, nebude zadání hesla požadováno. 4. První číslice hesla, která má být editována, začne blikat. Příslušné číslo nastavte pomocí tlačítek a. 5. Stisknutím tlačítka nebo tlačítka aktivujte další číslici. 6. Stisknutím tlačítka je nové heslo uloženo a je proveden návrat displeje do režimu zobrazení. Uložení hesla je potvrzeno, jakmile se na displeji zobrazí blikající symbol Režim nastavení lze alternativně opustit bez uložení a potvrzení změny hesla jedním stisknutím tlačítka a displej se vrátí do režimu zobrazení. 7. Návrat displeje do klidového stavu je proveden stisknutím tlačítka. Hlavní menu Menu skupiny Parametrové menu Obr Změna hesla rozhraní HMI 14

15 1MRS Ochrana vývodu REF Heslo sběrnice SPA Heslo pro komunikační sběrnici SPA je požadováno při změně parametrových hodnot prostřednictvím sběrnice SPA. Standardní heslo této sběrnice je 001. Změnu hesla sběrnice SPA můžete provést buď prostřednictvím rozhraní HMI, nebo po sběrnici SPA, nejprve zadáním aktuálně platného hesla do parametru V160 a poté zadáním nového hesla do parametru V161. Heslo sběrnice SPA změníte následujícím způsobem: 1. Pro vstup do hlavního menu stiskněte tlačítko označené šipkou. 2. Pro volbu položky menu CONFIGURATION\COMMUNICATION \ SPA SETTINGS \ PASSWORD SPA (Konfigurace\Komunikace\Nastavení SPA\Heslo SPA) použijte tlačítka označená šipkami a stiskněte tlačítko. 3. Pro vstup do režimu nastavení stiskněte tlačítko, a je-li požadováno zadání hesla, zadejte aktuálně platné heslo HMI. Pokud je stále platné standardní heslo 001, nebude zadání hesla požadováno. 4. První číslice hesla, která má být editována, začne blikat. Příslušné číslo nastavte pomocí tlačítek a. 5. Stisknutím tlačítka nebo tlačítka aktivujte další číslici. 6. Stisknutím tlačítka je nové heslo sběrnice SPA uloženo a je proveden návrat displeje do režimu zobrazení. Uložení hesla je potvrzeno, jakmile se na displeji zobrazí blikající symbol Režim nastavení lze alternativně opustit bez uložení a potvrzení změny hesla sběrnice SPA jedním stisknutím tlačítka a displej se vrátí do režimu zobrazení. 7. Návrat displeje do klidového stavu je proveden stisknutím tlačítka. Hlavní menu Menu skupiny Parametrové menu Obr Změna hesla sběrnice SPA Jak navolit jazyk Ochrana REF 610 vám umožňuje zvolit jeden z několika různých jazyků. Standardní jazyk je angličtina. Nabídka pro volbu jazyku je uvedena na Obr Pro vstup do hlavního menu stiskněte tlačítko označené šipkou. 2. Pro volbu položky menu CONFIGURATION\LANGUAGE (Konfigurace\Jazyk) použijte tlačítka označená šipkami a stisknutím tlačítka je zpřístupněn aktuálně platný jazyk. 15

16 REF 610 Ochrana vývodu 1MRS Pro vstup do režimu nastavení stiskněte tlačítko, a je-li požadováno zadání hesla, heslo zadejte. Druhý řádek displeje začne blikat, a tím je indikováno, že můžete jazyk nastavit. 4. Pro přesun kurzoru na požadovaný jazyk použijte tlačítko, nebo tlačítko. 5. Stisknutím tlačítka je volba potvrzena. Navolený jazyk bude zobrazen na displeji. 6. Návrat displeje do klidového stavu je proveden stisknutím tlačítka. Jestliže je stisknuto tlačítka předtím, než je nová volba potvrzena, zůstává aktivní původní jazyk a displej se vrátí do režimu zobrazení. Opětným stisknutím tlačítka je proveden návrat displeje do klidového stavu. Hlavní menu Menu skupiny Parametrové menu Obr Volba jazyku Jak nastavit hodiny reálného času 16 Hodiny reálného času, které jsou použité pro časové značkování změnových stavů, jsou nastaveny prostřednictvím dvou různých seřiditelných parametrů. Jedním parametrem je určen Rok Měsíc Den (YY-MM-DD) a druhým parametrem Hodiny Minuty Sekundy (hh.mm;ss). Při změně jednoho nebo obou parametrů postupujte následujícím způsobem: 1. Pro vstup do hlavního menu stiskněte tlačítko označené šipkou. 2. Pro volbu položky menu CONFIGURATION\TIME (Konfigurace\Čas) použijte tlačítka označená šipkami a stiskněte tlačítko. 3. Pro volbu editovaného parametru použijte tlačítka a. 4. Pro vstup do režimu nastavení stiskněte tlačítko, a je-li požadováno zadání hesla, heslo zadejte. Pokud je stále platné standardní heslo 999, nebude zadání hesla požadováno. 5. První číslice nastavené hodnoty parametru, který má být editován, začne blikat. Pro pohyb kurzoru použijte tlačítka a a pro zvýšení nebo snížení hodnoty tlačítka a. Rozsah seřiditelnosti (např. roků nebo minut) je zobrazen na pravé straně druhého řádku displeje. 6. Stisknutím tlačítka je nová hodnota uložena a je proveden návrat displeje do režimu zobrazení. 7. Výstup z režimu nastavení předtím, než je nová volba potvrzena, je proveden jedním stisknutím tlačítka a displej se vrátí do režimu zobrazení. 8. Návrat displeje do klidového stavu je proveden stisknutím tlačítka.

17 1MRS Ochrana vývodu REF 610 Hlavní menu Menu skupiny Parametrové menu Obr Nastavení hodin reálného času Jak resetovat blokovací funkci aktivovanou vypnutím Blokovací funkce aktivovaná vypnutím je použita pro zabezpečení proti náhodnému a nežádoucímu zapnutí vypínače poté, co byl vypínač vypnut. Předtím, než je možné vypínač znovu zapnout, je nutné tuto blokovací funkci místně resetovat prostřednictvím samostatného resetu. Blokovací funkci aktivovanou vypnutím resetujte následujícím způsobem: 1. Pro vstup do hlavního menu stiskněte tlačítko označené šipkou. 2. Pro volbu položky menu OPERATION\TRIPLOCKOUT\LOCKOUT RESET (Vypnutí\Blokování aktivované vypnutím\reset blokování) použijte tlačítka označená šipkami. 3. Pro vstup do režimu nastavení stiskněte tlačítko (E Enter). Druhý řádek displeje začne blikat. 4. Pro reset blokovací funkce aktivované vypnutím stiskněte tlačítko (E Enter). 5. Návrat displeje do klidového stavu je proveden stisknutím tlačítka. Hlavní menu Menu skupiny Parametrové menu Obr Vypnutí 17

18 REF 610 Ochrana vývodu 1MRS Indikace vypnutí v režimech IEC a ANSI kódů Ochrana REF 610 vám umožňuje zvolit typ symbolů, které budou použity pro indikaci působení různých ochranných funkcí na displeji. Při přepnutí mezi režimem zobrazení IEC a ANSI postupujte následujícím způsobem: 1. Pro vstup do hlavního menu stiskněte tlačítko označené šipkou. 2. Pro volbu položky menu CONFIGURATION\INDICATIONS (Konfigurace\Indikace) použijte tlačítka označená šipkami a stisknutím tlačítka je zpřístupněn aktuálně platný indikační režim (IEC nebo ANSI). 3. Pro vstup do režimu nastavení stiskněte tlačítko, a je-li požadováno zadání hesla, heslo zadejte. 4. Pro volbu režimu kódů IEC nebo ANSI použijte tlačítko, nebo tlačítko. 5. Stisknutím tlačítka je volba potvrzena. Navolený režim indikace bude zobrazen na displeji. 6. Návrat displeje do klidového stavu je proveden stisknutím tlačítka. Hlavní menu Menu skupiny Parametrové menu Obr Přepnutí mezi režimy IEC a ANSI Jak přepnout mezi čelním rozhraním a zadním rozhraním 18 U ochrany jsou k dispozici dvě rozhraní sériové komunikace: čelní rozhraní pro komunikační sběrnici SPA a doplňkové moduly s komunikačním rozhraním na zadním panelu, které umožňují komunikaci prostřednictvím protokolu sběrnice SPA, protokolu sběrnice IEC , protokolu MODBUS (RTU nebo ASCII) nebo protokolu DNP 3.0. Jestliže ochrana není vybavena doplňkovým modulem s komunikačním rozhraním na zadním panelu, nebo pokud je tento modul funkčně zablokován, je čelní rozhraní vždy aktivní a přepnutí mezi čelním a zadním rozhraním není možné. Pokud je doplňkový modul s komunikačním rozhraním na zadním panelu nainstalován a uvolněn, je jako aktivní standardně nastaveno zadní rozhraní. Při přepnutí mezi čelním a zadním rozhraním postupujte následujícím způsobem: 1. Pro vstup do hlavního menu stiskněte tlačítko označené šipkou. 2. Pro volbu položky menu CONFIGURATION\COMMUNICATION (Konfigurace\Komunikace) použijte tlačítka označená šipkami a stiskněte tlačítko. Po této manipulaci bude kurzor na aktuálně nastaveném rozhraní (REAR CONNECTION/Zadní rozhraní nebo FRONT CONNECTION/Čelní rozhraní).

19 1MRS Ochrana vývodu REF Pro vstup do režimu nastavení stiskněte tlačítko. Druhý řádek displeje začne blikat. 4. Pro volbu požadovaného nastavení použijte tlačítko, nebo tlačítko. 5. Stisknutím tlačítka je volba potvrzena. 6. Návrat displeje do klidového stavu je proveden stisknutím tlačítka. Je-li jako aktivní navoleno čelní rozhraní a během přibližně pěti minut není uskutečněno komunikační spojení, bude automaticky aktivováno zadní rozhraní. Aby bylo čelní rozhraní trvale aktivní, stiskněte při zapnutí pomocného napětí ochrany současně obě tlačítka a. Upozornění! Je-li navoleno zadní rozhraní, bude automaticky aktivován i zvolený protokol tohoto rozhraní. Hlavní menu Menu skupiny Parametrové menu Obr Přepnutí mezi čelním a zadním rozhraním LED indikátor komunikace z čelního rozhraní Indikátor nesvítí: Jako aktuálně aktivní je navoleno zadní rozhraní. Indikátor svítí: Jako aktuálně aktivní je navoleno čelní rozhraní. Indikátor bliká: Jako aktuálně aktivní je navoleno čelní rozhraní a ochrana komunikuje Jak navolit komunikační protokol zadního rozhraní Jestliže je ochrana REF 610 vybavena komunikačním modulem s vestavěnými komunikačními protokoly, je možné zvolit komunikační protokol zadního rozhraní. Pokud je však ochrana REF 610 vybavena komunikačním modulem se specifickým protokolem, není volba komunikačního protokolu možná. V tomto případě je protokol definován typem komunikačního modulu. Informace o navoleném protokolu je uložena v energeticky nezávislé paměti, a proto bude po přerušení napájecího napětí tento protokol automaticky aktivován. Volbu komunikačního protokolu zadního rozhraní proveďte následujícím způsobem: 1. Pro vstup do hlavního menu stiskněte tlačítko označené šipkou. 19

20 REF 610 Ochrana vývodu 1MRS Pro volbu položky menu CONFIGURATION\COMMUNICATION\REAR PROTOCOL (Konfigurace\Komunikace\Protokol zadního rozhraní) použijte tlačítka označená šipkami a stiskněte tlačítko. Po této manipulaci bude kurzor na aktuálně nastaveném a použitém protokolu (např. SPA). 3. Pro vstup do režimu nastavení stiskněte tlačítko. Druhý řádek displeje začne blikat. 4. Pro volbu požadovaného nastavení použijte tlačítko, nebo tlačítko. 5. Stisknutím tlačítka je volba potvrzena. 6. Návrat displeje do klidového stavu je proveden stisknutím tlačítka. Hlavní menu Menu skupiny Parametrové menu Obr Volba komunikačního protokolu zadního rozhraní 3.2. Provozní úrovně systému ovládání HMI Menu ovládání HMI obsahuje uživatelskou úroveň a technickou úroveň. Uživatelská úroveň je použita pro měření a monitorování, zatímco technická úroveň je použita pro progresivní způsob nastavení ochrany a tuto úroveň lze konfigurovat tak, že při použití je vyžadováno zadání hesla. Zadání hesla je vyžadováno poté, co je provedena změna standardně nastavené hodnoty hesla Uživatelská úroveň Skupiny menu na uživatelské úrovni Uživatelská úroveň obsahuje čtyři skupiny menu: MEASUREMENT (Měření) = monitorování měřených hodnot RECORDED DATA (Zaznamenaná data) = uložené hodnoty změnových stavů ochranných funkcí zaznamenaný počet popudů ochranných funkcí trvale aktualizované registry skutečných hodnot ochranných funkcí OPERATION (Vypnutí) = reset blokovací funkce aktivované vypnutím INFO (Informace) = informace o ochraně, jako například typ zařízení a sériové číslo ochrany 20 Data je možné monitorovat bez zadání hesla.

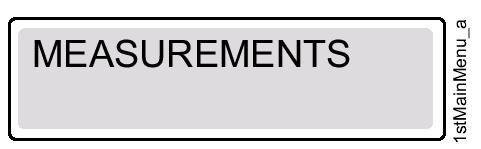

21 1MRS Ochrana vývodu REF Jak monitorovat měřené hodnoty Všechny měřené hodnoty můžete monitorovat prostřednictvím položky MEASUREMENT (Měření) v menu systému HMI. Hodnoty proudů měřené ve fázích L1, L2, L3 a měřenou hodnotu proudu I 0 lze kromě toho také monitorovat aktivací monitorovacího stavu. Přístup k měřeným hodnotám ve fázích L1, L2, L3 a k měřeným hodnotám I 0, I a θ prostřednictvím systému HMI je uskutečněn následujícím způsobem: 1. Pro vstup do hlavního menu stiskněte tlačítko označené šipkou. 2. Kurzor bude na první položce menu MEASUREMENT. Měřenou hodnotu ve fázi L1 zobrazíte stisknutím tlačítka. 3. Pro monitorování hodnot měřených ve fázích L1, L2, L3 a měřených hodnot I 0, I a θ použijte tlačítka a. Fázové proudy jsou zobrazeny jako násobky jmenovitého proudu I n. Složka I 0 je zobrazena jako procentuální hodnota jmenovitého proudu I n, zatímco hodnota I je zobrazena jako procentuální hodnota nejvyššího fázového proudu a hodnota θ je zobrazena jako procentuální hodnota tepelné úrovně vypnutí. Pro zobrazení příslušné primární hodnoty proudu ve fázi L1, L2, L3 a primární hodnoty proudu I 0 stiskněte ještě jednou tlačítko. Jestliže jsou převodové faktory nastaveny na nulu, budou namísto hodnot na displeji zobrazeny pomlčky (čárky). 4. Pro monitorování ostatních měřených hodnot v menu DEMAND VALUES (Hodnoty spotřeby/odběru) použijte tlačítka označená šipkami viz Obr Návrat displeje do klidového stavu je proveden stisknutím tlačítka. Hlavní menu Menu skupiny Parametrové menu Obr Měření Přístup k primárním hodnotám proudů uskutečněný aktivací monitorovacího stavu: 1. Současným stisknutím tlačítka a tlačítka jsou zobrazeny primární hodnoty proudů fází L1, L2, L3 a hodnota zemního proudu I Návrat displeje do klidového stavu je proveden stisknutím tlačítka. Při aktivaci monitorovacího stavu musí být displej v klidovém stavu. Protože monitorovací stav nemá definované časové omezení, displej se do klidového stavu automaticky nevrátí. V případě, kdy je detekována porucha, bude však signalizace monitorovacího stavu nahrazena indikací poruchy. 21

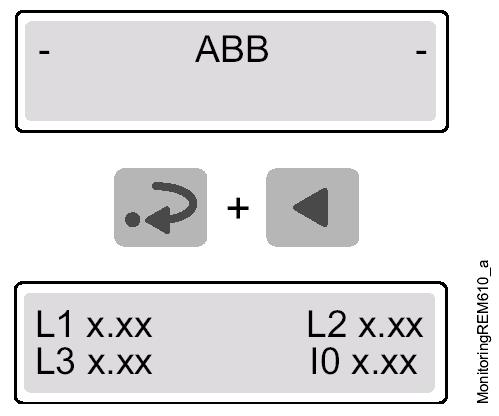

22 REF 610 Ochrana vývodu 1MRS Obr Aktivace monitorovacího stavu Upozornění! Nezbytným předpokladem pro monitorování správných hodnot primárních proudů je podmínka, že prostřednictvím sériové komunikace byly správně nastaveny parametry M80 a M Jak monitorovat zaznamenaná data Obsah registru změnových stavů (událostí) a informace o počtu popudů, vypnutí a aktivovaných cyklů opětného zapnutí lze najít ve skupině hlavního menu RECORDED DATA (Zaznamenaná data). 1. Pro vstup do hlavního menu stiskněte tlačítko označené šipkou. 2. Tlačítka a použijte pro volbu položky v hlavním menu RECORDED DATA (Zaznamenaná data) a po stisknutí tlačítka je zobrazen první změnový stav (událost). 3. Pro pohyb mezi jednotlivými změnovými stavy (událostmi) použijte tlačítko a tlačítko. 4. Pro vstup do submenu nebo pro výstup ze submenu použijte tlačítko, nebo tlačítko. 5. Návrat displeje do klidového stavu je proveden stisknutím tlačítka. 22

23 1MRS Ochrana vývodu REF 610 Hlavní menu Menu skupiny Parametrové menu Obr Zaznamenaná data INFO Skupina hlavního menu INFO (Informace) obsahuje informace, které můžete potřebovat při objednávce servisních služeb a oprav. 1. Pro vstup do hlavního menu stiskněte tlačítko označené šipkou. 2. Pro volbu položky menu INFO (Informace) použijte tlačítka označená šipkami a pro vstup do prvního submenu, v kterém jsou zobrazeny informace o typu zařízení, sériovém čísle ochrany, datumu testu, modulu CPU a také o doplňkovém komunikačním modulu DNP 3.0, stiskněte tlačítko. 3. Při zobrazení specifických informací o modulu CPU použijte pro volbu položky menu CPU MODULE tlačítko a stiskněte tlačítko. Po této manipulaci bude zobrazeno číslo SW vybavení modulu CPU a číslo jeho revize. Jestliže je v okamžiku, kdy je zobrazeno číslo SW vybavení modulu CPU a číslo jeho revize, stisknuto tlačítko, bude zobrazeno číslo sestavy modulu CPU. Pokud je stisknuto tlačítko, bude zobrazeno sériové číslo modulu CPU. 4. Při monitorování odpovídajících informací o doplňkovém komunikačním modulu DNP 3.0 použijte tlačítka označená šipkami. Jestliže je v okamžiku, kdy je zobrazeno sériové číslo modulu DNP, stisknuto tlačítko, bude zobrazeno označení (název) protokolu DNP. 5. Návrat displeje do klidového stavu je proveden stisknutím tlačítka. 23

24 REF 610 Ochrana vývodu 1MRS Hlavní menu Parametrové menu Obr INFO Technická úroveň Menu parametrového systému Hlavní menu je aktivováno stisknutím tlačítka označeného šipkou. Pokud je používáno standardní heslo, nebude při změně parametrů zadání hesla požadováno. Je-li však ochrana heslem použita, bude na displeji zobrazen symbol *** až do doby, kdy zadáte platné heslo systému HMI. Zobrazení v menu jsou použita pro čtení a nastavení parametrů, které jsou rozděleny do dvou skupin: SETTINGS (Nastavení) CONFIGURATION (Konfigurace) Jak změnit nastavení Aktuální nastavení obsahuje nastavení z 1. skupiny parametrů nebo z 2. skupiny parametrů, podle toho, která z těchto skupin je navolena jako aktivní (indikováno hvězdičkou * ). Aktuální nastavení je možné vidět v prvním parametrovém menu, například SETTINGS\PROTECT. STAGES\I> In: x.xx (Nastavení\Ochranné stupně\i> In: x.xx). Submenu Parametrové menu Obr Nastavení parametrů v 1. skupině nastavení a v 2. skupině nastavení 24 Přepnutím mezi 1. a 2. skupinou nastavení může uživatel současně aktivovat celou skupinu nastavení. Přepnutí mezi skupinami nastavení je provedeno následujícím způsobem: Volbou parametru GROUP 1/GROUP 2 (1. skupina/2. skupina) ve skupině hlavního menu SETTINGS (Nastavení).

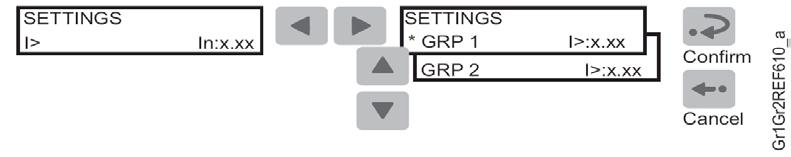

25 1MRS Ochrana vývodu REF 610 Prostřednictvím vstupního binárního signálu za předpokladu, že přepínač SGB1 5/4 byl v obou skupinách nastavení (GRP1 i GRP2) nastaven na 1. Po sběrnici SPA prostřednictvím parametru V150. Jestliže má být změněno nastavení značného množství parametrů (např. během uvádění systémů ochran do provozu), použijte k této činnosti osobní počítač (PC), v kterém je instalováno potřebné SW vybavení. Pokud není takový počítač k dispozici, nebo má-li být změněno pouze několik nastavených hodnot, postupujte následujícím způsobem: 1. Pro vstup do hlavního menu stiskněte tlačítko označené šipkou. 2. Pro volbu skupiny hlavního menu SETTINGS a pro volbu požadovaného menu skupiny (např. PROTECT. STAGES/Ochranné stupně) použijte tlačítka označená šipkami a stiskněte tlačítko. 3. Pro volbu parametru, který má být změněn, použijte tlačítko, nebo tlačítko a stiskněte tlačítko. 4. Pro volbu 1. nebo 2. skupiny nastavení (GRP1 nebo GRP2) použijte tlačítko, nebo tlačítko. Aktivní skupina nastavení je indikována hvězdičkou *. 5. Pro vstup do režimu nastavení stiskněte tlačítko, a je-li požadováno zadání hesla, heslo zadejte. Pokud je stále platné standardní heslo 999, nebude zadání hesla požadováno. 6. První číslice nastavené hodnoty editovaného parametru začne blikat. Pro přesun kurzoru použijte tlačítko, nebo tlačítko a pro zvýšení nebo snížení číselné hodnoty tlačítko a tlačítko. 7. Stisknutím tlačítka je nová hodnota uložena a je proveden návrat displeje do režimu zobrazení. Je-li parametr číselná hodnota, bude uložení parametru potvrzeno, jakmile se na displeji zobrazí blikající symbol Režim nastavení lze opustit bez uložení provedených změn jedním stisknutím tlačítka před potvrzením změny a displej se vrátí do režimu zobrazení. 9. Návrat displeje do klidového stavu je proveden stisknutím tlačítka. 25

26 REF 610 Ochrana vývodu 1MRS Hlavní menu Menu skupiny Parametrové menu Obr Nastavení Přepínačové skupiny Ochrana obsahuje následující přepínačové skupiny: SGF1 SGF2 SGF3, SGF4 SGF5 SGB1 SGB5 SGR1 SGR8 SGL1 SGL8 Výstupní kontakty Nastavení displeje Ochranné funkce Přídržná funkce u programovatelných LED diod Binární vstupy (DI1 DI5) Výstupní kontakty (PO1, PO2, PO3, SO1, SO2, SO3, SO4, SO5) Programovatelné LED diody Nastavení funkce prostřednictvím přepínačových skupin: 1. Pro vstup do hlavního menu stiskněte tlačítko označené šipkou. 2. Pro volbu skupiny hlavního menu SETTINGS (Nastavení) a pro volbu požadovaného menu přepínačové skupiny (např. SGF) použijte tlačítka označená šipkami a stiskněte tlačítko. 26

27 1MRS Ochrana vývodu REF Pro volbu požadované přepínačové skupiny (např. SGF2 pro nastavení displeje) použijte tlačítko, nebo tlačítko a stiskněte tlačítko. 4. Pro volbu 1. nebo 2. skupiny nastavení (GRP1 nebo GRP2) použijte tlačítko, nebo tlačítko. Aktivní skupina nastavení je indikována hvězdičkou *. 5. Pro vstup do režimu nastavení stiskněte tlačítko, a je-li požadováno zadání hesla, heslo zadejte. 6. Pro volbu bitu, který má být nastaven, použijte tlačítko nebo tlačítko a pro volbu požadovaného stavu bitu tlačítko, nebo tlačítko - viz Obr Stisknutím tlačítka je volba potvrzena. Po tomto potvrzení je proveden návrat displeje do režimu zobrazení a je zobrazen kontrolní součet přepínačové skupiny. 8. Návrat displeje do klidového stavu je proveden stisknutím tlačítka. Hlavní menu Menu skupiny Parametrové menu Obr Nastavení přepínačových skupin Parametrové menu Obr Nastavení bitů (přepínačů) 27

28 REF 610 Ochrana vývodu 1MRS Konfigurace Parametry obsažené ve skupině menu CONFIGURATION (Konfigurace) jsou obvykle nastaveny pouze jednou, a to před uvedením ochrany do provozu. Při změně parametru postupujte následujícím způsobem: 1. Pro vstup do hlavního menu stiskněte tlačítko označené šipkou. 2. Pro volbu skupiny hlavního menu CONFIGURATION (Konfigurace) a pro volbu požadovaného menu skupiny použijte tlačítka označená šipkami a stiskněte tlačítko. 3. Pro volbu požadovaného parametru (např. UNIT ADDRESS : xxx/adresa jednotky), nebo sady parametrů (např. SPA SETTINGS/Nastavení sběrnice SPA) použijte tlačítko, nebo tlačítko. V případě sady parametrů použijte tlačítka označená šipkami, až se dostanete k požadovanému parametru. 4. Pro vstup do režimu nastavení stiskněte tlačítko, a je-li požadováno zadání hesla, heslo zadejte. 5. Text parametru (enumerátor), nebo první číslice nastavené hodnoty parametru začne blikat. Enumerátor nebo číslici/znak nastavte pomocí tlačítka a tlačítka. Další číslici (znak), která má být nastavena, aktivujte stisknutím tlačítka, nebo tlačítka. Při nastavení enumerátoru však nejsou tlačítka se šipkami vpravo a vlevo funkční. 6. Stisknutím tlačítka je nová hodnota uložena a je proveden návrat displeje do režimu zobrazení. Je-li parametr číselná hodnota, bude uložení parametru potvrzeno, jakmile se na displeji zobrazí blikající symbol Režim nastavení lze opustit bez uložení provedených změn jedním stisknutím tlačítka před potvrzením změny a displej se vrátí do režimu zobrazení. 8. Návrat displeje do klidového stavu je proveden stisknutím tlačítka. Upozornění! Jestliže je v režimu nastavení potvrzena hodnota, která je mimo povolené limity, bude znovu obnovena původní hodnota. 28

29 1MRS Ochrana vývodu REF 610 Hlavní menu Menu skupiny Parametrové menu Obr Konfigurace, 1. část 29

30 REF 610 Ochrana vývodu 1MRS Hlavní menu Menu skupiny Parametrové menu Obr Konfigurace, 2. část Jak potvrdit a resetovat indikace, výstupní kontakty a hodnoty uložené v paměti Indikované stavy LED diod a zprávy na displeji vymažete stisknutím tlačítka. Stavy LED diod a zprávy na displeji lze vymazat pouze tehdy, pokud není porucha aktivní. Stisknutím tlačítka na dobu alespoň pěti sekund jsou zrušeny přídržné funkce u výstupních kontaktů. Uvědomte si, že před touto manipulací musí být vymazány jak indikované stavy LED diod, tak i zprávy na displeji. Kompletní reset, tj. vymazání indikací, hodnot uložených v paměti a zrušení přídržné funkce u výstupních kontaktů, je proveden současným stisknutím tlačítek a. Invertovaným zobrazením prvků displeje je tato manipulace potvrzena. Hodnoty uložené v paměti zahrnují zaznamenaná data, data poruchového zapisovače a průměrné měřené hodnoty (hodnoty odběru/spotřeby) Indikační funkce ochrany Činnost a vypínání ochrany je možné monitorovat prostřednictvím tří různých indikačních funkcí v systému HMI: Tři LED indikátory s pevně definovanou funkčností: READY (Provozně připraveno), START/ALARM (Popud/Výstraha) a TRIP (Vypnutí) Osm programovatelných LED indikátorů Textové zprávy na displeji Ochranné funkce nejsou poruchovou signalizací nikterak ovlivněny. 30

31 1MRS Ochrana vývodu REF LED indikátory Jestliže je u ochranného stupně aktivován popud, nebo je-li ochranou generováno výstražné hlášení (alarm), bude svítit žlutá indikační LED dioda. Pokud je u ochranného stupně aktivováno vypnutí, zůstává svítit žlutá indikační LED dioda a současně se rozsvítí i červená indikační LED dioda. Je-li popud ochranného stupně blokován, začne blikat žlutá indikační LED dioda. Žlutá indikační LED dioda bude také svítit, je-li indikováno výstražné hlášení z ochranného stupně (alarm) Zelená indikační LED dioda Obr Zelená indikační LED dioda K zelenému LED indikátoru jsou pevně přiřazeny dvě různé funkce: Napájení ochrany a interní porucha ochrany (IRF). LED dioda neaktivní/nesvítí: Napájecí napětí ochrany není připojeno. LED dioda svítí: Ochrana je v provozu. Přesto může v ochraně dojít k méně závažné poruše (s výstrahou). Viz část Indikace interních poruch ochrany (IRF) a výstrah. LED dioda bliká: Výskyt interní poruchy ochrany, která vyžaduje opravu autorizovaným servisem dodavatele. Viz část Indikace interních poruch ochrany (IRF) a výstrah Žlutá indikační LED dioda Obr Žlutá indikační LED dioda LED dioda neaktivní/nesvítí: U žádného ochranného stupně není aktivován popud a nejsou také aktivní výstrahy funkce tepelné ochrany. LED dioda svítí: Ochranný stupeň je aktivován, nebo je generováno výstražné hlášení (alarm). U popudu nebo výstrahy může být prostřednictvím přepínačů SGF navolena indikace s přídržnou funkcí, nebo bez přídržné funkce. Indikace bez přídržné funkce bude automaticky vymazána v okamžiku, kdy porucha zmizí a příslušný ochranný stupeň byl resetován, zatímco indikace s přídržnou funkcí je aktivní (indikátor svítí) až do doby, kdy je indikace vymazána ručně. LED dioda bliká: 31

32 REF 610 Ochrana vývodu 1MRS Popudy ochranných stupňů jsou blokovány vstupním externím binárním signálem. Indikace blokování je bez přídržné funkce. To znamená, že indikace zmizí v okamžiku, kdy je dezaktivován vstupní binární signál. Žlutý LED indikátor zůstává blikat po celou dobu, po kterou zůstává blokován i ochranný stupeň. Indikace blokování zmizí v okamžiku, kdy je dezaktivován vstupní binární signál, nebo je resetován popud ochranného stupně. Jestliže je ochranný stupeň blokován v okamžiku, kdy jsou u jiných ochranných stupňů aktivovány popudy, bude indikátor i nadále blikat. To je způsobeno tím, že indikace blokování má vyšší prioritu než indikace aktivace popudu Červená indikační LED dioda Obr Červená indikační LED dioda LED dioda neaktivní/nesvítí: Žádným ochranným stupněm není aktivováno vypnutí. LED dioda svítí: Ochranný stupeň aktivoval vypnutí. Indikace vypnutí je signalizace s přídržnou funkcí, tj. indikace, která zůstává aktivní (indikátor svítí) až do doby, kdy je vymazána ručně Programovatelné LED diody Ochrana kromě tří funkčně pevně přiřazených LED diod obsahuje také osm LED diod, které můžete programovat pro indikaci stavů různých typů signálů ochrany. Programovatelné LED diody mohou indikovat následující signály a informace: Vypínací signály z ochranných funkcí Výstražné signály z ochranných funkcí (alarmy) Polohu vypínače Stav funkce automatického opětného zapnutí Blokování aktivované vypnutím Signál indikující světlo detekované zábleskovou ochranou Stavy vstupních binárních signálů Signály jsou k LED diodám přiřazeny prostřednictvím přepínačových skupin SGL1 SGL8. K diodě LED1 přepínači přepínačové skupiny SGL1, k diodě LED2 přepínači přepínačové skupiny SGL2, atd.. Každá skupina SGL obsahuje 21 alternativních signálů. Detailní informace o signálech jsou uvedeny v Technickém referenčním manuálu. U LED diod je standardně navržena indikace bez přídržné funkce, ale prostřednictvím přepínačové skupiny SGF5 je možné u těchto indikací nastavit provoz v režimu s přídržnou funkcí. Instrukce pro nastavení přepínačových skupin jsou uvedeny v části Přepínačové skupiny Indikace zpráv Indikované zprávy poskytují přehled o působení ochrany a o interních poruchách ochrany. 32

33 1MRS Ochrana vývodu REF Indikované zprávy při působení ochrany Při aktivaci popudu ochranného stupně se na displeji objeví text START (Popud) spolu s názvem (symbolem) funkce. V případě, že se jedná o indikaci popudu s přídržnou funkcí, bude současně zobrazeno i označení měřicího vstupu (vstupů), kterého se porucha týká (kromě funkce tepelné ochrany a funkce ochrany při fázové nevyváženosti). V případě popudu bude svítit žlutý LED indikátor. Obr Indikace popudu s přídržnou funkcí (režimy zobrazení IEC / ANSI) Při aktivaci vypnutí ochranného stupně se na displeji objeví text TRIP (Vypnutí) spolu s názvem (symbolem) funkce. Současně bude zobrazeno i označení měřicího vstupu (vstupů), kterého se porucha týká (kromě funkce tepelné ochrany a funkce ochrany při fázové nevyváženosti). V případě vypnutí bude svítit červený LED indikátor. Obr Indikace vypnutí (režimy zobrazení IEC/ANSI) V případě aktivace výstražného hlášení (alarmu) z ochrany proti tepelnému přetížení se na displeji objeví text ALARM (Výstraha) spolu s názvem (symbolem) funkce. V případě výstrahy bude svítit žlutý LED indikátor. Obr Indikace výstrahy/alarmu (režimy zobrazení IEC/ANSI) Je-li funkcí automatického opětného zapnutí generován výstražný signál definitivního vypnutí, na displeji se objeví text DEF. TRIP ALARM (Výstraha definitivní vypnutí), který indikuje, že vypínač zůstává ve vypnutém stavu a že funkcí automatického opětného zapnutí nebude generován žádný další povel. Je-li indikace popudu nebo vypnutí u stupně, který aktivoval probíhající cyklus automatického opětného zapnutí, resetována (vymazána), na displeji se objeví text Shot Due (Cyklus připraven), který indikuje, že cyklus probíhá a vypínač bude po uplynutí času beznapěťové pauzy zapnut. V případě, že automatické opětné zapnutí selže, nebo pokud je funkce blokována, bude tento stav na displeji indikován textem RECLOSING FAILED (Selhání opětného zapnutí). 33

34 REF 610 Ochrana vývodu 1MRS Je-li funkcí automatického opětného zapnutí generován blokovací signál, na displeji se objeví text LOCKOUT (Blokováno), který indikuje, že celá funkce automatického opětného zapnutí je přechodně (dočasně) blokována. Obr Indikace výstrahy definitivního vypnutí (režimy zobrazení IEC/ANSI) Indikace s přídržnou funkcí a bez přídržné funkce Indikovaná zpráva s přídržnou funkcí zůstává na displeji zobrazena až do doby, kdy je zobrazená zpráva ručně vymazána, nebo do okamžiku, kdy je nahrazena zprávou s vyšší prioritou. Pokud však porucha trvá a je stabilní (nedochází k změnám poruchového stavu), nebudou indikovaná zpráva, ani příslušná LED dioda (LED diody) vymazány. Indikace generovaná popudem ochrany, která je bez přídržné funkce, bude při resetu ochranného stupně automaticky vymazána. Priority indikovaných zpráv při působení ochrany Zprávy na displeji mají určité pořadí priorit. Jsou-li současně aktivovány různé typy indikací, je na displeji zobrazena zpráva s nejvyšší prioritou. Pořadí priorit zpráv: 1. CBFP/TRIP from ARC PROTECTION (Ochrana při selhání vypínače/vypnutí zábleskovou ochranou) 2. CB RECLOSING FAILED (Selhání opětného zapnutí vypínače) 3. TRIP/DEFINITE TRIP ALARM (Vypnutí/Definitivní vypnutí) 4. START/ALARM/SHOT DUE/AR LOCKOUT (Popud/Výstraha/Cyklus připraven/opětné zapnutí blokováno) Jestliže dojde k aktivaci popudů nebo výstrah u několika ochranných stupňů, bude zobrazena poslední indikovaná zpráva o popudu / alarmu. Pokud dojde k aktivaci vypnutí u několika ochranných stupňů, bude zobrazena první indikovaná zpráva o vypnutí až do okamžiku, kdy uplyne doba určená specificky nastavenou hodnotou v parametru NEW TRIP IND. (Nová indikace vypnutí). Poté může být původní indikace nahrazena novou indikovanou zprávou o vypnutí. Skryté zprávy s indikací o vypnutí je možné vyvolat stisknutím tlačítka Indikace poruchového zapisovače Jestliže je displej v klidovém stavu, je hvězdičkou * v pravém spodním rohu displeje indikováno, že poruchový zapisovač byl spuštěn a záznam zapisovače je připraven k načtení Indikace interních poruch ochrany (IRF) a výstrah U ochrany existují dva typy poruchových indikací. Indikace interních poruch ochrany a indikace výstrahy. Interní poruchy ochrany blokují činnost ochrany, zatímco méně závažné poruchy (indikované takzvanými výstrahami) umožňují další provoz ochrany s plnou, nebo se sníženou funkčností. 34

35 1MRS Ochrana vývodu REF 610 Interní porucha ochrany (IRF) Trvalá interní porucha ochrany je stav, kdy ochrana již nechrání příslušné zařízení a musí být poslána do opravy k autorizovanému servisu dodavatele. Jestliže je systémem samočinné kontroly detekována trvalá interní porucha ochrany, začne blikat zelený LED indikátor a na displeji se objeví text INTERNAL FAULT (Interní porucha) spolu s kódem poruchy. Jestliže posíláte ochranu do opravy, vždy tento kód poruchy uveďte. Po dobu, po kterou zelený LED indikátor (READY/Provozní připravenost) bliká, není možné indikaci poruchy vymazat. V případě, že interní porucha ochrany zmizí, zelený LED indikátor přestane blikat a ochrana se vrátí do normálního provozního stavu. Indikovaná poruchová zpráva však zůstává zobrazena na displeji až do doby, kdy je ručně vymazána. Obr Trvalá interní porucha ochrany (IRF) Kód poruchy je definován v číselném tvaru a identifikuje typ poruchy. Seznam poruchových kódů je uveden v následující tabulce: Tabulka IRF kódy Kód poruchy Typ poruchy 4 Chyba v obvodu výstupního relé PO1 5 Chyba v obvodu výstupního relé PO2 6 Chyba v obvodu výstupního relé PO3 7 Chyba v obvodu výstupního relé SO1 8 Chyba v obvodu výstupního relé SO2 9 Chyba v obvodu uvolňovacího signálu výstupních relé PO1, PO2, SO1 nebo SO2 10, 11, 12 Chyba v obvodu zpětné vazby, v obvodu uvolňovacího signálu nebo v obvodu výstupních relé PO1, PO2, SO1 nebo SO2 13 Chyba v obvodu doplňkového výstupního relé SO3 14 Chyba v obvodu doplňkového výstupního relé SO4 15 Chyba v obvodu doplňkového výstupního relé SO5 16 Chyba v obvodu uvolňovacího signálu doplňkových výstupních relé SO3, SO4 nebo SO5 17, 18, 19 Chyba v obvodu zpětné vazby, v obvodu uvolňovacího signálu nebo v obvodu doplňkových výstupních relé SO3, SO4 nebo SO5 20, 21 Pokles pomocného napětí 30 Porucha/vada programové paměti 50, 59 Porucha/vada hlavní paměti 51, 52, 53, 54, 56 1) 2) Porucha/chyba parametrové paměti 55 Porucha/chyba parametrové paměti, kalibrační parametry 80 Chybějící doplňkový I/O modul (doplňkové vstupy/výstupy) 81 Neznámý doplňkový I/O modul (doplňkové vstupy/výstupy) 82 Konfigurační chyba u doplňkového I/O modulu (doplňkové vstupy/výstupy) 85 Porucha napájecího modulu (vadný modul) 86 Neznámý napájecí modul 35

36 REF 610 Ochrana vývodu 1MRS Kód poruchy Typ poruchy 90 Konfigurační chyba u HW vybavení 95 Neznámý komunikační modul 104 Chybně nastavená konfigurace (u protokolu IEC ) 131, 139, 195, 203, 222, 223 Chyba interního referenčního napětí 240 Vadný vstup, světelný senzor Vadný vstup, světelný senzor Chyba v měřicí jednotce 1) Může být odstraněno formátováním ochrany na nastavení z výroby 2) Uživatelem definované hodnoty budou po dobu, kdy je interní porucha aktivní, nastaveny na nulu Výstraha V případě méně závažné poruchy (indikované takzvanou výstrahou) bude ochrana, kromě ochranných funkcí, které jsou poruchou ovlivněny, nadále v provozu. Při tomto typu poruchy zůstane zelený LED indikátor svítit, ale název vývodu/přívodu zobrazený na displeji v klidovém stavu bude nahrazen textem WARNING (Výstraha) spolu s kódem poruchy, nebo textem zprávy, která indikuje typ poruchy. Některé z těchto poruch mohou být odstraněny uživatelem (pracovníkem oddělení ochran) v místě instalace ochrany. Poté co porucha zmizí, nebo je odstraněna, bude výstražná zpráva automaticky vymazána. Obr Výstraha s textem indikované zprávy Jestliže se současně objeví více typů poruch, bude zobrazen jeden jednoduchý číselný kód, který indikuje všechny poruchy. Například kód 33 v sobě zahrnuje dvě poruchy: Nízké napětí baterie a vadný modul DNP 3.0. Kód je výsledkem součtu váhových faktorů přiřazených ke každému typu poruchy a je vypočten následujícím způsobem: viz Tabulka Obr Výstraha s číselným kódem 36
