IED pro chránění a ovládání vývodu REF611 Aplikační manuál

Transkript

1 IED pro chránění a ovládání vývodu REF611 Power and productivity for a better world Ô

2

3 Č. dokumentu: 1MRS Vydáno: Revize: A Verze výrobku: 1.0 Tento dokument je překladem anglického originálu 1MRS757456, vydaného , Revize: A Copyright 2011 ABB. Všechna práva vyhrazena.

4 AUTORSKÉ PRÁVO Tento dokument a jeho části nesmí být rozmnožovány nebo kopírovány bez písemného souhlasu firmy ABB a jejich obsah nesmí být tedy předán třetím stranám, ani poskytnut k neautorizovanému použití. SW nebo HW vybavení popsané v tomto dokumentu je poskytováno na základě licence a může být použito, kopírováno, nebo poskytnuto pouze v souladu s podmínkami této licence. Chráněný název ABB je zaregistrovaný chráněný název skupiny firem ABB Group. Všechny ostatní značky nebo názvy výrobků zmíněné v tomto dokumentu mohou být chráněné obchodní známky (názvy), nebo registrované obchodní značky příslušných držitelů práv k těmto názvům, známkám nebo značkám. Záruky Informace o poskytovaných zárukách a záručních podmínkách si, prosím, vyžádejte u nejbližšího zastoupení firmy ABB.

5 ODMÍTNUTÍ ODPOVĚDNOSTI Data, příklady a výkresy uvedené v tomto návodu pro obsluhu jsou informace použité výhradně pro popis konceptu nebo pro popis výrobku a není je možné považovat za údaje, které garantují charakteristické vlastnosti tohoto konceptu nebo výrobku. Všechny osoby odpovědné za aplikaci zařízení, kterým je tento návod pro obsluhu určen, musí být přesvědčeny, že zařízení je vhodné a akceptovatelné pro každou zvažovanou aplikaci a že splňuje jakékoli aplikovatelné bezpečnostní požadavky, případně i jiné provozní požadavky. Odpovědnost za rizika, zvláště pak za jakákoli rizika v aplikacích, kde by systémová porucha nebo porucha výrobku mohla vyvolat riziko poškození zařízení nebo poškození zdraví osob, má výhradně osoba nebo organizace, která zařízení používá a aplikuje (poškození osob zahrnuje, ale není omezeno pouze na zranění osob nebo na smrtelná zranění osob). To znamená, že vzhledem k této odpovědnosti musí tato osoba nebo organizace přijmout a zajistit veškerá opatření, která tato rizika vyloučí nebo minimalizují. Tento dokument byl firmou ABB pečlivě kontrolován, přesto však není možné určité chyby a odchylky úplně vyloučit. V případě, že bude nalezena jakákoli chyba, prosíme uživatele, aby informoval výrobce. Pokud nejsou ručení a odpovědnost jasně stanoveny jako smluvní závazek, nebude firma ABB za žádných okolností ručit nebo odpovídat za jakékoli ztráty nebo škody, ke kterým dojde v důsledku použití tohoto dokumentu, nebo v důsledku aplikace popisovaného zařízení.

6 SHODA VÝROBKU Tento výrobek je ve shodě se směrnicí Rady evropského společenství (Council of the European Communities) o harmonizaci zákonů a norem členských států, která se týká elektromagnetické kompatibility příslušného elektrického zařízení (Směrnice EMC 2004/108/EC) používaného ve specifikovaných a limitovaných napěťových rozsazích (LV směrnice 2006/95/EC). Tato shoda je výsledkem testů provedených firmou ABB v souladu se standardy EN a směrnicí EMC EN i s výrobkovými standardy EN a EN směrnice pro nízké napětí (LV směrnice). IED je navrženo a vyrobeno v souladu s mezinárodními standardy řady IEC

7 Obsah Obsah Část 1 Úvod... 5 Informace o tomto aplikačním manuálu... 5 Předpokládaný uživatel návodu... 5 Dokumentace výrobku... 6 Sada dokumentace výrobku... 6 Historie revize dokumentu... 7 Související dokumentace... 8 Symboly a konvence... 8 Značení bezpečnostními symboly... 8 Konvence použité v manuálu... 8 Funkce, kódy a symboly... 9 Část 2 Přehled vlastností REF Přehled Historie verzí výrobku Verze nástroje PCM600 a sady sjednocujících programů Provozní funkčnost zařízení Volitelné funkce Fyzické HW vybavení Rozhraní místního ovládání LHMI Displej LED indikátory Klávesnice Rozhraní WHMI Oprávnění Komunikace Část Standardní konfigurace Přepínačové skupiny Vstupní přepínačová skupina ISWGAPC Výstupní přepínačová skupina OSWGAPC Přepínačová skupina voličů SELGAPC Výkresy zapojení Prezentace standardních konfigurací Standardní konfigurace A Aplikace Funkce Standardní zapojení vstupů / výstupů Předdefinovaná zapojení poruchového zapisovače REF611 1

8 Obsah Funkční výkresy Funkční výkresy chránění Výkresy funkce poruchového zapisovače a funkce kontroly vypínacího obvodu 35 Funkční výkresy ovládání Přepínačové skupiny Binární vstupy Interní signály Binární výstupy a LED diody GOOSE signály Standardní konfigurace B Aplikace Funkce Standardní zapojení vstupů / výstupů Předdefinovaná zapojení poruchového zapisovače Funkční výkresy Funkční výkresy chránění Výkresy funkce poruchového zapisovače a funkce kontroly vypínacího obvodu 79 Funkční výkresy ovládání Přepínačové skupiny Binární vstupy Interní signály Binární výstupy a LED diody GOOSE signály Část 4 Požadavky na měřicí transformátory Transformátory proudu Požadavky na transformátory proudu pro nesměrovou nadproudovou ochranu Třída přesnosti transformátoru proudu a limitní faktor přesnosti Nesměrová nadproudová ochrana Příklad nastavení nesměrové nadproudové ochrany Část 5 Fyzické zapojení IED Vstupy Měřicí vstupy Fázové proudy Nulová složka proudu Nulová složka napětí Vstup pomocného napájecího napětí Binární vstupy REF611

9 Obsah Výstupy Vypínací a ovládací výstupy Signalizační výstupy Výstup IRF Část 6 Slovník REF611 3

10 4 REF611

11 1MRS CZ A, originál 1MRS EN A Část 1 Úvod Část 1 Úvod 1.1 Informace o tomto aplikačním manuálu obsahuje popisy aplikačního použití a instrukce pro nastavení, které jsou členěny podle funkcí. je možné použít i tehdy, pokud je potřeba uživateli poskytnout informace, pro jaké účely a jakým způsobem je možné použít typické ochranné funkce. Manuál je také možné použít při výpočtu nastavení těchto funkcí. 1.2 Předpokládaný uživatel návodu Tento aplikační manuál je určen pro techniky, kteří pracují v oboru chránění a řízení a jsou odpovědni za proces plánování i za fázi předběžného inženýringu a inženýringu tohoto zařízení. Technici, kteří pracují v tomto oboru, musí mít zkušenosti s inženýringem elektrozařízení a musí mít znalosti v oblastech souvisejících technologií, jako jsou například komunikační systémy a komunikační protokoly. REF611 5

12 Část 1 Úvod 1MRS CZ A, originál 1MRS EN A 1.3 Dokumentace výrobku Sada dokumentace výrobku Plánování a nákup Inženýring Instalace Uvedení do provozu Provoz Údržba Ukončení provozu, demontáž a likvidace odpadu Manuál pro inženýring Manuál pro instalaci Manuál pro uvedení do provozu Návod pro obsluhu Servisní manuál Technický manuál Manuál komunikačního protokolu Obr. 1: Předpokládané použití manuálů v různých cyklech životnosti výrobku Manuál pro inženýring (Engineering Manual) obsahuje instrukce, jakým způsobem provádět inženýring IED pomocí různých programů nástroje PCM 600. V manuálu jsou také uvedeny instrukce, jak připravit a vytvořit projekt v PCM 600 a jak do struktury projektu implementovat IED. V manuálu lze také najít doporučené sekvence pro inženýring ochranných i ovládacích funkcí, funkcí jednotky místního ovládání LHMI a inženýring komunikačních funkcí u protokolu IEC i u ostatních podporovaných protokolů. Manuál pro instalaci (Installation Manual) obsahuje instrukce, jak IED pro chránění instalovat. Manuál popisuje procesy při mechanické i elektrické instalaci IED. Kapitoly manuálu jsou uspořádány v chronologickém pořadí, v kterém by IED mělo být nainstalováno. Manuál pro uvedení do provozu (Commissioning Manual) obsahuje instrukce, jak IED uvést do provozu. Tento manuál může být také použit systémovými inženýry a personálem údržby ve fázi zkoušek zařízení, kdy slouží jako technická referenční dokumentace. Manuál uvádí postupy při připojení IED k napájení (napětí), při kontrole externích obvodů, při nastavení a konfiguraci parametrů, stejně jako při ověření tohoto nastavení sekundární injektážní zkouškou. 6 REF611

13 1MRS CZ A, originál 1MRS EN A Část 1 Úvod Manuál popisuje procesy zkoušení IED v rozvodně, která dosud není v provozu. Kapitoly manuálu jsou uspořádány v chronologickém pořadí, v kterém by IED mělo být uvedeno do provozu. Návod pro obsluhu (Operation Manual) obsahuje instrukce, jak obsluhovat IED po jeho uvedení do provozu. Návod obsahuje instrukce pro monitorování, ovládání a nastavení IED. V tomto návodu je také popsáno, jak lze identifikovat poruchy a jakým způsobem je možné zobrazit vypočtená a měřená data energetické sítě a určit příčinu poruchy. Servisní manuál (Service Manual) obsahuje instrukce, jak provádět servis a údržbu IED. Součástí tohoto manuálu jsou také postupy při vypnutí IED v souvislosti s ukončením provozu zařízení a při likvidaci odpadu. (Application Manual) obsahuje popisy aplikačního použití a instrukce pro nastavení, které jsou členěny podle funkcí. je možné použít k tomu, aby uživateli poskytl informace pro jaké účely a jakým způsobem je možné použít typické ochranné funkce. Manuál je také možné použít při výpočtu nastavení těchto funkcí. Technický manuál (Technical Manual) obsahuje aplikační i funkční popisy a v tomto manuálu jsou uvedeny funkční bloky, logická schémata, vstupní i výstupní signály, seznamy seřiditelných parametrů a technická data, která jsou členěna podle funkcí. Technický manuál se používá jako technická referenční dokumentace ve fázi inženýringu, během instalace a uvedení do provozu i při normálním provozu. Manuál komunikačního protokolu (Communication Protocol Manual) popisuje komunikační protokol podporovaný příslušným IED. Manuál je orientován na specifické implementace realizované výrobcem (prodejcem). V manuálu se seznamem datových bodů (Point List Manual) jsou popsány hodnoty a vlastnosti specifických datových bodů IED. Tento manuál by měl být používán současně s manuálem odpovídajícího komunikačního protokolu. Některé manuály nejsou ještě k dispozici Historie revize dokumentu Revize dokumentu / datum Verze výrobkové řady Historie A/ První vydání Poslední verzi dokumentu je možné stáhnout z webové stránky firmy ABB REF611 7

14 Část 1 Úvod 1MRS CZ A, originál 1MRS EN A Související dokumentace Název dokumentu Manuál komunikačního protokolu Modbus (Modbus Communication Protocol Manual) Návod pro inženýring IEC (IEC Engineering Guide) Manuál pro instalaci (Installation Manual) Návod pro obsluhu (Operation Manual) Technický manuál (Technical Manual) Identifikační číslo dokumentu 1MRS MRS MRS MRS MRS Symboly a konvence Značení bezpečnostními symboly Tento výstražný elektrický symbol indikuje existenci nebezpečné situace, při které může dojít k úrazu elektrickým proudem. Tento výstražný symbol indikuje existenci nebezpečné situace, při které může dojít k zranění osob. Tento varovný symbol upozorňuje na důležité informace nebo výstrahy, které mají určitý vztah k příslušnému textu (popisovanému předmětu). Symbol může indikovat nebezpečí, které může vést k poškození SW vybavení zařízení nebo může způsobit škodu na zařízení nebo majetku. Tento informační symbol upozorňuje uživatele na důležitá fakta a podmínky. Tento doporučující symbol indikuje rady, které uživatele informují o tom, jakým způsobem je například vhodné navrhovat projekt nebo jak používat určitou funkci. Přestože se výstrahy v případě nebezpečí týkají zranění osob, je nutné si uvědomit, že i provoz poškozeného zařízení se může za určitých provozních podmínek projevit snížením výkonnosti zařízení, které následně může vést k zranění osob nebo i k úmrtí osob. Z tohoto důvodu respektujte a dodržujte všechny výstrahy, pokyny a instrukce Konvence použité v manuálu Některé z uvedených konvencí nemusí být v tomto manuálu použity. 8 REF611

15 1MRS CZ A, originál 1MRS EN A Část 1 Úvod Zkratky a akronymy použité v tomto manuálu jsou uvedeny v části Slovník. Tato část také obsahuje definice a vysvětlení důležitých výrazů. Navigační tlačítko ve struktuře menu rozhraní místního ovládání LHMI (Local Human Machine Interface) je prezentováno symboly tlačítek. Pro pohyb mezi jednotlivými volbami použijte tlačítka a. Cesta v menu rozhraní HMI je prezentována tučným písmem. Zvolte Main menu/settings (Hlavní menu/nastavení). Zprávy na displeji rozhraní LHMI jsou zobrazeny písmem typu 'Courier'. Změny jsou v energeticky nezávislé paměti uloženy volbouyes a stisknutím tlačítka. Názvy parametrů jsou zobrazeny kurzivou. Funkci je možné uvolnit nebo blokovat nastavením parametru Operation (Provozní režim). Parametrové hodnoty jsou indikovány uvozovkami. Odpovídající parametrové hodnoty jsou On (Zap) a Off (Vyp). Zprávy IED, které se týkají vstupů / výstupů, a názvy monitorovaných dat jsou zobrazeny písmem typu 'Courier'. Při popudu funkce je výstupstart nastaven na hodnotu TRUE (log. 1) Funkce, kódy a symboly Tabulka 1: Funkce, kódy a symboly REF611 Funkce IEC IEC IEC-ANSI Ochranné funkce Třífázová nesměrová nadproudová ochrana, stupeň s nižším nastavením, funkce č. 1 Třífázová nesměrová nadproudová ochrana, stupeň s vyšším nastavením, funkce č. 1 Třífázová nesměrová nadproudová ochrana, stupeň s vyšším nastavením, funkce č. 2 Třífázová nesměrová nadproudová ochrana, mžikový stupeň, funkce č. 1 Nesměrová zemní ochrana, stupeň s nižším nastavením, funkce č. 1 Nesměrová zemní ochrana, stupeň s nižším nastavením, funkce č. 2 Nesměrová zemní ochrana, stupeň s vyšším nastavením, funkce č. 1 PHLPTOC1 3I> (1) 51P-1 (1) PHHPTOC1 3I>> (1) 51P-2 (1) PHHPTOC2 3I>> (2) 51P-2 (2) PHIPTOC1 3I>>> (1) 50P/51P (1) EFLPTOC1 I 0> (1) 51N-1 (1) EFLPTOC2 I 0> (2) 51N-1 (2) EFHPTOC1 I 0>> (1) 51N-2 (1) Nesměrová zemní ochrana, mžikový stupeň EFIPTOC1 I 0>>> 50N/51N Směrová zemní ochrana, stupeň s nižším nastavením, funkce č. 1 Směrová zemní ochrana, stupeň s nižším nastavením, funkce č. 2 Směrová zemní ochrana, stupeň s vyšším nastavením Ochrana při přechodné / přerušované zemní poruše Tabulka pokračuje na další straně DEFLPDEF1 I 0> (1) 67N-1 (1) DEFLPDEF2 I 0> (2) 67N-1 (2) DEFHPDEF1 I 0>> 67N-2 INTRPTEF1 I 0> IEF 67NIEF REF611 9

16 Část 1 Úvod 1MRS CZ A, originál 1MRS EN A Funkce IEC IEC IEC-ANSI Ochranné funkce Nesměrová zemní ochrana (pro dvoufázové zemní poruchy), měření s EFHPTOC1 I 0>> (1) 51N-2 (1) vypočtenou nulovou složkou I 0 Nadproudová ochrana vyhodnocující zpětnou složku proudu, funkce č. 1 Nadproudová ochrana vyhodnocující zpětnou složku proudu, funkce č. 2 NSPTOC1 I 2> (1) 46 (1) NSPTOC2 I 2> (2) 46 (2) Ochrana při fázové nevyváženosti PDNSPTOC1 I 2/I 1> 46PD Přepěťová ochrana vyhodnocující nulovou složku, funkce č. 1 Přepěťová ochrana vyhodnocující nulovou složku, funkce č. 2 Přepěťová ochrana vyhodnocující nulovou složku, funkce č. 3 Třífázová ochrana proti tepelnému přetížení vývodů, kabelů a distribučních transformátorů ROVPTOV1 U 0> (1) 59G (1) ROVPTOV2 U 0> (2) 59G (2) ROVPTOV3 U 0> (3) 59G (3) T1PTTR1 3I th>f 49F Ochrana při selhání vypínače CCBRBRF1 3I>/I0>BF 51BF/51NBF Třífázová funkce detekce zapínacího proudu INRPHAR1 3I2f> 68 Hlavní vypnutí, funkce č. 1 TRPPTRC1 Master Trip (1) 94/86 (1) Hlavní vypnutí, funkce č. 2 TRPPTRC2 Master Trip (2) 94/86 (2) Přepínačové skupiny Vstupní přepínačová skupina 1) ISWGAPC ISWGAPC ISWGAPC Výstupní přepínačová skupina 2) OSWGAPC OSWGAPC OSWGAPC Přepínačová skupina voličů 3) SELGAPC SELGAPC SELGAPC Konfigurovatelné časové členy Časový člen minimální délky impulsu TPGAPC TP TP (2 členy) 4) Ovládací funkce Ovládání vypínače CBXCBR1 I O CB I O CB Funkce automatického opětného zapnutí DARREC1 O I 79 Kontrolní / monitorovací funkce Kontrola vypínacího obvodu, funkce č. 1 TCSSCBR1 TCS (1) TCM (1) Kontrola vypínacího obvodu, funkce č. 2 TCSSCBR2 TCS (2) TCM (2) Měřicí funkce Poruchový zapisovač RDRE1 - - Měření třífázového proudu, funkce č. 1 CMMXU1 3I 3I Měření složek proudu CSMSQI1 I 1, I 2, I 0 I 1, I 2, I 0 Měření nulové složky proudu, funkce č. 1 RESCMMXU1 I 0 I N Měření nulové složky napětí RESVMMXU1 U 0 V N 1) 2) 3) 4) 10 funkcí 20 funkcí 6 funkcí 10 funkcí 10 REF611

17 1MRS CZ A, originál 1MRS EN A Část 2 Přehled vlastností REF611 Část 2 Přehled vlastností REF Přehled REF611 je specifické IED (IED = Inteligentní elektronické zařízení), které je určeno pro chránění, ovládání, měření a monitorování vývodů v rozvodnách energetických společností i v energetických systémech průmyslových podniků, včetně radiálních, okružních a zauzlených distribučních sítí s distribuovanou výrobou i bez výroby elektrické energie. REF611 je jedním z výrobků produktové skupiny Relion firmy ABB a zároveň je i součástí produktové řady 611 určené pro chránění a ovládání. Charakteristickými vlastnostmi IED řady 611 je jejich kompaktní provedení a výsuvné řešení. Výrobky řady 611 jsou navrženy tak, aby nabízely zjednodušenou, ale výkonnou funkčnost vhodnou pro většinu aplikací. Jakmile jsou zařízení zadány aplikačně specifické parametry, je instalované IED připravené pro uvedení do provozu. Další doplňkové komunikační funkce zajišťují součinnost s jinými zařízeními pro automatizaci rozvoden, které nabízí standard IEC 61850, a tyto funkce dále zvyšují flexibilitu i hodnotu zařízení jak pro koncové uživatele, tak i pro výrobce elektrických systémů Historie verzí výrobku Verze výrobku Historie výrobku 1.0 Uvedení výrobku na trh Verze nástroje PCM600 a sady sjednocujících programů Nástroj PCM600 (Protection and Control IED Manager) verze 2.4 nebo verze vyšší Sada sjednocujících programů REF611 (REF611 Connectivity Package) verze 1.0 nebo verze vyšší Nastavení parametrů (Parameter Setting) Aktualizace programového vybavení (Firmware Update) Zpracování záznamů poruchového zapisovače (Disturbance Handling) Monitorování signálů (Signal Monitoring) Sledování cyklu životnosti (Lifecycle tracebility) Signálová matice (Signal Matrix) Řízení komunikace (Communication Management) Přesun konfigurace IED (IED Configuration Migration) Průvodce procesem konfigurace (Configuration Wizard) Tisk štítků (Label Printing) Řízení uživatelských práv IED (IED User Management) Nástroj pro nastavení diferenciálních charakteristik (Differential Characteristics Tool) REF611 11

18 Část 2 Přehled vlastností REF611 1MRS CZ A, originál 1MRS EN A Sady sjednocujících programů si stáhněte z webové stránky firmy ABB Provozní funkčnost zařízení Volitelné funkce Funkce automatického opětného zapnutí Komunikace Modbus TCP/IP nebo RTU/ASCII 2.3 Fyzické HW vybavení IED je sestaveno ze dvou hlavních částí: ze zásuvného bloku a skříně. Vybavení je určeno objednanou funkčností zařízení. Tabulka 2: Zásuvný blok a skříň 1) Hlavní jednotka Zásuvný blok Identifik. č. pozice X100 X120 Volitelné a doplňkové vybavení - HMI Malý displej (4 řádky, 16 znaků) Modul pom. napájení / bin. výstupů (BO) Modul analog. vstupů / bin. vstupů (AI/BI) Skříň X130 Dopl. modul binár. vstupů / výstupů (BI/O) X000 Doplňkový komunikační modul V ss / V st nebo V ss 2 pracovní výkonové kontakty (PO) 1 přepínací signalizační kontakt (SO) 1 pracovní signalizační kontakt (SO) 2 dvoupólové výkonové kontakty (PO) s funkcí kontroly vypínacího obvodu (TCS) 1 výstupní kontakt vyhrazený funkci interní poruchy (IRF) Pouze pro konfiguraci A: 3 vstupy měření fázových proudů (1/5 A) 1 vstup měření nulové složky proudu (1/5 A nebo 0,2/1 A) 1) 1 vstup měření nulové složky napětí ( V) 3 binární vstupy (BI) Pouze pro konfiguraci B: 3 vstupy měření fázových proudů (1/5 A) 1 vstup měření nulové složky proudu (1/5 A nebo 0,2/1 A) 1) 4 binární vstupy (BI) Doplňkový modul pro konfigurace A i B: 6 binárních vstupů (BI) 3 signalizační kontakty (SO) Detailní popisy různých typů komunikačních modulů jsou uvedeny v technickém manuálu. Vstup 0,2 / 1 A je obvykle použit v aplikacích, kde je požadována citlivá zemní ochrana a jsou k dispozici součtové transformátory proudu. Jmenovité hodnoty proudových i napěťových vstupů jsou definovány základními parametry nastavení IED. Prahové úrovně napětí binárních vstupů jsou seřiditelné parametry nastavení binárních vstupů a jsou volitelné v rozsahu V ss. 12 REF611

19 1MRS CZ A, originál 1MRS EN A Část 2 Přehled vlastností REF611 Výkresy zapojení různých typů HW modulů jsou uvedeny v tomto manuálu. Další informace o skříni i o zásuvném bloku jsou uvedeny v manuálu pro instalaci IED. Tabulka 3: Počet fyzických kanálů u standardních konfigurací Konfigurace Analogové kanály Binární kanály CT (proudy) VT (napětí) BI (vstupy) BO (výstupy) A (9) 1) 6 (9) 1) B 4-4 (10) 1) 6 (9) 1) 1) S doplňkovým (volitelným) BIO modulem 2.4 Rozhraní místního ovládání LHMI Obr. 2: Příklad rozhraní místního ovládání LHMI u IED řady 611 REF611 13

20 Část 2 Přehled vlastností REF611 1MRS CZ A, originál 1MRS EN A Rozhraní místního ovládání LHMI (Local Human Machine Interface) obsahuje několik prvků: Displej Tlačítka Displej LED indikátory Komunikační port Rozhraní místního ovládání LHMI se používá pro nastavení, monitorování a ovládání IED. Součástí rozhraní místního ovládání LHMI je grafický displej, který podporuje dva rozměry zobrazených znaků. Rozměr znaku je závislý na zvoleném jazyku. Počet znaků a řádků, které je možné na displeji zobrazit, je závislý na rozměru použitého znaku. Tabulka 4: Zobrazené znaky a řádky Rozměr znaků Počet zobrazených řádků Počet znaků v řádku Malý rozměr, písmo se stejnou roztečí (6 x 12 pixelů) 5 řádků 20 znaků Velký rozměr, proměnná šířka 4 řádky Minimálně 8 znaků rozteče (13 x 14 pixelů) ji je rozděleno na čtyři základní části: Zobra zení na disple Obr. 3: Uspořádání zobrazení na displeji 1 Část se záhlavím 2 Část s ikonou 3 Část s obsahem zobrazení (s obsahem menu) 4 Rolovací lišta (zobrazena v případě potřeby) 14 REF611

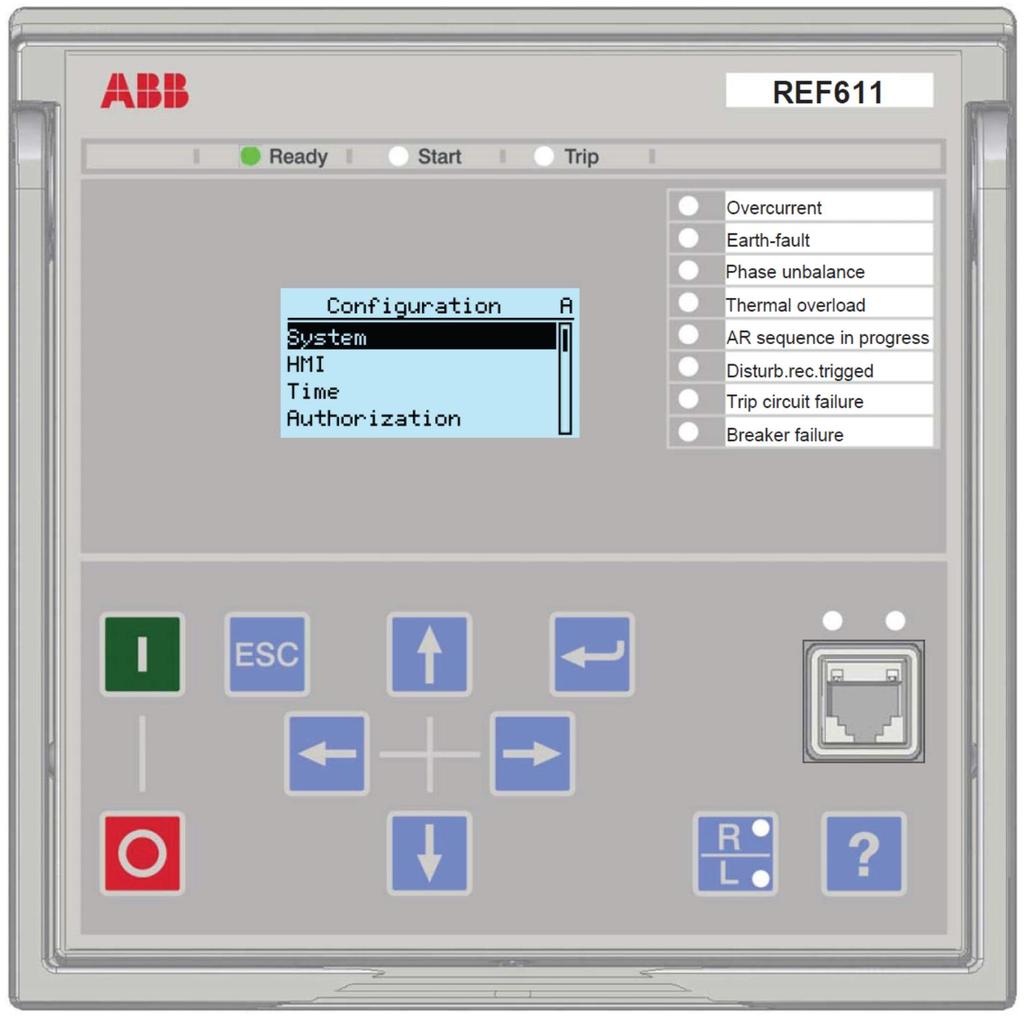

21 1MRS CZ A, originál 1MRS EN A Část 2 Přehled vlastností REF LED indikátory Rozhraní místního ovládání LHMI je vybaveno třemi LED indikátory stavu IED a stavu ochranných funkcí, které jsou umístěny nad displejem: Ready (Indikace provozní připravenosti), Start (Indikace popudu funkce) a Trip (Indikace působení funkcí). Na čelním panelu rozhraní místního ovládání LHMI je také 8 programovatelných LED diod. LED diody je možné konfigurovat prostřednictvím rozhraní LHMI, WHMI nebo nástrojem PCM Klávesnice Klávesnice rozhraní místního ovládání LHMI obsahuje tlačítka, která jsou určena pro navigaci v různých zobrazeních a různých menu. Těmito tlačítky můžete aktivovat povely pro vypnutí nebo zapnutí jednoho objektu v primárním obvodu, jako například vypínače, stykače nebo odpojovače. Tlačítka jsou také použita pro potvrzení (kvitování) výstrah (alarmů), reset indikací, vyvolání nápovědy a pro přepínání mezi režimy místního a dálkového ovládání. Obr. 4: Klávesnice rozhraní LHMI s tlačítky pro ovládání objektu, navigačními tlačítky, příkazovými tlačítky a komunikačním portem RJ Rozhraní WHMI Rozhraní WHMI (WEB Human Machine Interface) umožňuje uživateli přístup k IED prostřednictvím internetového prohlížeče. Podporovaná verze internetového prohlížeče je verze Internet Explorer 7.0 nebo verze 8.0. Rozhraní WHMI je standardně neaktivní, tj. blokováno. Rozhraní WHMI nabízí následující funkce: Indikace programovatelnými LED diodami a seznamy změnových stavů (událostí) Kontrola (monitoring) systému Nastavení parametrů REF611 15

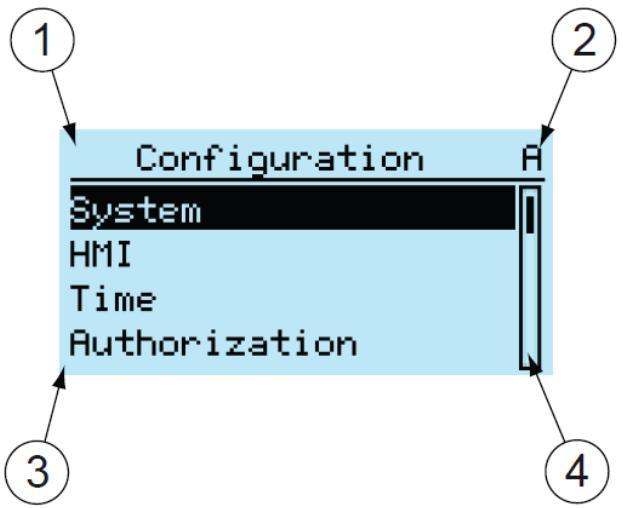

22 Část 2 Přehled vlastností REF611 1MRS CZ A, originál 1MRS EN A Zobrazení měření Poruchové záznamy Fázorové diagramy Konfiguraci signálů Stromová struktura menu rozhraní WHMI je téměř stejná, jako struktura menu rozhraní LHMI. Obr. 5: Příklad zobrazení funkce prostřednictvím rozhraní WHMI Rozhraní WHMI je přístupné místně i dálkově: Místně, připojením Vašeho přenosného počítače ke komunikačnímu portu na čelním panelu IED Dálkově, prostřednictvím sítě LAN/WAN 2.6 Oprávnění U rozhraní LHMI (Local Human Machine Interface) i WHMI (WEB Human Machine Interface) jsou předdefinovány různé kategorie uživatelů. Každá kategorie má různá přístupová práva a standardní hesla. Standardní hesla mohou být změněna uživatelem s přístupovými právy správce systému (Administrator). Potvrzení oprávnění uživatele pro přístup k systému LHMI je standardně neaktivní, tj. blokováno, ale potvrzení oprávnění uživatele pro přístup k systému WHMI je vždy požadováno. 16 REF611

23 1MRS CZ A, originál 1MRS EN A Část 2 Přehled vlastností REF611 Tabulka 5: Předdefinované kategorie uživatelů Název kategorie uživatele Uživatel s oprávněním k čtení dat (VIEWER) Operátor (OPERATOR) Inženýr/technik (ENGINEER) Správce (ADMINISTRATOR) Definovaná práva uživatele pro Čtení (přístup omezen pouze na čtení dat) Navolení režimu dálkového nebo místního ovládání tlačítkem (tlačítko je ovladatelné pouze místně) Změnu skupiny nastavení Ovládání Vymazání (reset) výstražných a signalizačních LED diod a textových indikací Změnu nastavení Vymazání seznamu změnových stavů (událostí) Vymazání záznamů poruch Změnu systémového nastavení, jako je například změna IP adresy, rychlosti sériového přenosu dat nebo nastavení poruchového zapisovače Nastavení IED do režimu zkoušky Nastavení jazyka Všechny výše uvedené činnosti Změnu hesla Aktivaci standardního nastavení z výroby Oprávnění uživatele pro práci s nástrojem PCM600 je popsáno v dokumentaci tohoto nástroje. 2.7 Komunikace V aplikačně specifických situacích, kdy je vyžadována komunikace mezi IED a systémem dálkového ovládání, jsou IED řady 611 také podporovány komunikační protokoly IEC a Modbus. Prostřednictvím těchto protokolů jsou k dispozici provozní informace a je umožněno i ovládání. Některé komunikační funkce, jako například horizontální komunikace mezi IED, jsou však dostupné pouze při použití komunikačního protokolu IEC Implementace komunikace IEC podporuje všechny monitorovací a ovládací funkce. Použitím protokolu IEC se kromě toho zpřístupní záznamy poruch a poruchové zápisy. Záznamy poruch jsou k dispozici ve standardním formátu COMTRADE pro jakoukoli aplikaci, která pracuje na bázi Ethernetové komunikace. Implementace komunikačního profilu IEC GOOSE umožní vysílat data binárních signálů z IED a tato data také přijímat z jiných IED (tzv. horizontální komunikace). U tohoto typu komunikace je možné dosáhnout nejvyšší třídy přenosového výkonu a komunikací je podporován celkový přenosový čas v oblasti 3 ms. IED splňuje požadavky z hlediska vypínání prostřednictvím zpráv GOOSE, tak jak jsou definovány standardem IEC pro distribuční rozvodny. IED může současně reportovat pěti různým klientům na staniční sběrnici. REF611 17

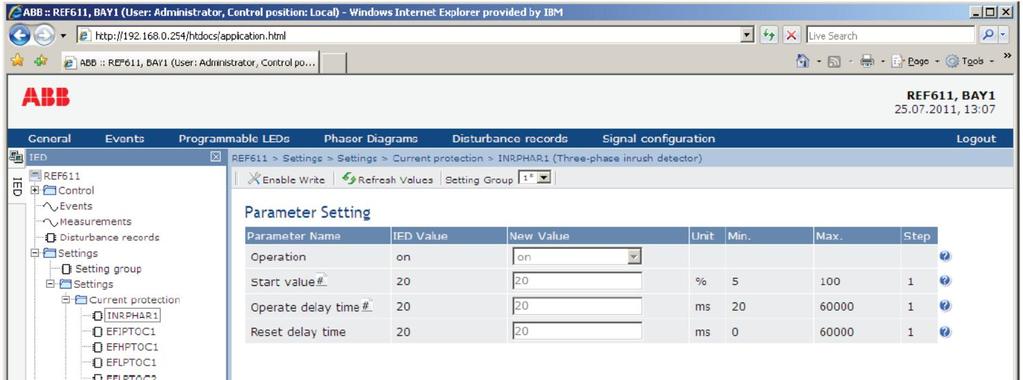

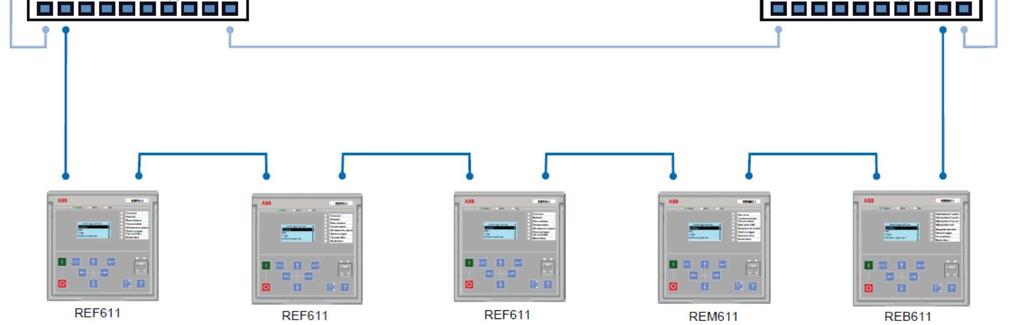

24 Část 2 Přehled vlastností REF611 1MRS CZ A, originál 1MRS EN A To znamená, že IED může poskytovat podporu pěti současně komunikujícím klientům. Je-li jedno z klientských komunikačních spojení vyhrazeno pro nástroj PCM600, pak zbývají pouze čtyři klientská komunikační spojení, například pro sběrnice IEC a Modbus. Všechny komunikační konektory, kromě konektoru portu na čelním panelu, jsou soustředěny na přídavné integrované komunikační moduly. Prostřednictvím konektoru RJ-45 (100Base- TX), nebo konektoru LC a optického vlákna (100Base-FX) je možné IED připojit ke komunikačním systémům, které pracují na bázi Ethernetu. K dispozici je také volitelné sériové rozhraní pro komunikaci RS-485. Obr. 6: Řešení self-healing (samoregeneračního) Ethernetového komunikačního kruhu Řešení Ethernetového komunikačního kruhu podporuje připojení až třiceti IED řady 611. Jestliže má být ke sběrnici připojeno více než třicet IED, doporučuje se komunikační síť rozdělit do několika kruhů a zajistit, že k žádnému kruhu není připojeno více než třicet IED. 18 REF611

25 1MRS CZ A, originál 1MRS EN A Část 3 Část 3 Standardní konfigurace REF Standardní konfigurace IED REF611 je k dispozici ve dvou standardních konfiguracích. Potřeba nastavení pouze několika aplikačně specifických parametrů, které se týkají příslušné aplikační oblasti IED, zvyšuje úroveň uživatelsky příjemných standardních konfigurací a zvýrazňuje jednoduchost použití IED. Standardní konfiguraci signálů je možné změnit prostřednictvím rozhraní LHMI, WHMI nebo volitelnou aplikační funkcí nástroje PCM600 - Protection and Control IED Manager. Tabulka 6: Standardní konfigurace Popis Nesměrové nadproudové chránění a směrové zemní chránění Nesměrové nadproudové chránění a nesměrové zemní chránění Standardní konfigurace A B Tabulka 7: Podporované funkce Funkce A B Ochranné funkce 1) 2) Třífázová nesměrová nadproudová ochrana, stupeň s nižším nastavením, funkce č. 1 Třífázová nesměrová nadproudová ochrana, stupeň s vyšším nastavením, funkce č. 1 Třífázová nesměrová nadproudová ochrana, stupeň s vyšším nastavením, funkce č. 2 Třífázová nesměrová nadproudová ochrana, mžikový stupeň, funkce č. 1 Nesměrová zemní ochrana, stupeň s nižším nastavením, funkce č. 1-3) Nesměrová zemní ochrana, stupeň s nižším nastavením, funkce č. 2-3) Nesměrová zemní ochrana, stupeň s vyšším nastavením, funkce č. 1-3) Nesměrová zemní ochrana, mžikový stupeň - 3) Směrová zemní ochrana, stupeň s nižším nastavením, funkce č. 1 3) - Směrová zemní ochrana, stupeň s nižším nastavením, funkce č. 2 3) - Směrová zemní ochrana, stupeň s vyšším nastavením 3) - Ochrana při přechodné / přerušované zemní poruše 4) - Nesměrová zemní ochrana (pro dvoufázové zemní poruchy), měření s vypočtenou 5) nulovou složkou I 0 - Nadproudová ochrana vyhodnocující zpětnou složku proudu, funkce č. 1 Nadproudová ochrana vyhodnocující zpětnou složku proudu, funkce č. 2 Ochrana při fázové nevyváženosti Tabulka pokračuje na další straně REF611 19

26 Část 3 1MRS CZ A, originál 1MRS EN A 1) 2) 3) 4) 5) Funkce A B Ochranné funkce 1) 2) Přepěťová ochrana vyhodnocující nulovou složku, funkce č. 1 - Přepěťová ochrana vyhodnocující nulovou složku, funkce č. 2 - Přepěťová ochrana vyhodnocující nulovou složku, funkce č. 3 - Třífázová ochrana proti tepelnému přetížení vývodů, kabelů a distribučních transformátorů Ochrana při selhání vypínače Třífázocá funkce detekce zapínacího proudu Hlavní vypnutí, funkce č. 1 Hlavní vypnutí, funkce č. 2 Přepínačové skupiny Vstupní přepínačová skupina Výstupní přepínačová skupina Přepínačová skupina voličů Konfigurovatelné časové členy Časový člen minimální délky impulsu (2 členy) Ovládací funkce Ovládání vypínače Funkce automatického opětného zapnutí о о Kontrolní / monitorovací funkce Kontrola vypínacího obvodu, funkce č. 1 Kontrola vypínacího obvodu, funkce č. 2 Měřicí funkce Poruchový zapisovač Měření třífázového proudu, funkce č. 1 Měření složek proudu Měření nulové složky proudu, funkce č. 1 Měření nulové složky napětí = funkce je k dispozici; о = doplňková funkce (lze objednat) Upozornění: Všechny směrové ochranné funkce je také možné použít v režimu nesměrových funkcí. Nejvyšší číslo příslušné ochranné funkce reprezentuje počet dostupných identických funkčních bloků ve standardní konfiguraci Vyhodnocení složky Io je volitelné parametrem. Složka Io je standardně měřena. Vždy je použita měřená složka Io. Vyhodnocení složky Io je volitelné parametrem. Složka Io je standardně vypočtena. 3.2 Přepínačové skupiny Přestože standardní aplikační konfigurace pokrývají potřeby většiny aplikačních případů, je možné provádět změny konfigurace prostřednictvím rozhraní LHMI, WHMI nebo nástroje PCM REF611

27 1MRS CZ A, originál 1MRS EN A Část 3 V IED je implementováno jednoduché programování pomocí tří funkčních přepínačových skupin, které zahrnuje vstupní přepínačovou skupinu (ISWGAPC), výstupní přepínačovou skupinu (OSWGAPC) a přepínačovou skupinu voličů (SELGAPC). Od každého typu přepínačové skupiny je k dispozici několik funkcí (funkčních bloků). Připojení binárních vstupů k funkcím, GOOSE signálů k funkcím, propojení mezi funkcemi (funkce-funkce), připojení funkcí k binárním výstupům a funkcí k LED diodám, je realizováno a předem připraveno prostřednictvím příslušných přepínačových skupin. Změnou parametrových hodnot přepínačových skupin je možné modifikovat zapojenou logiku i aplikační konfiguraci Vstupní přepínačová skupina ISWGAPC Vstupní přepínačová skupina ISWGAPC má jeden vstup a určitý počet výstupů. Každý vstup i výstup má pevně definovaný popis funkce (typ funkce). Funkční blok ISWGAPC je použit pro propojení vstupního signálu k jednomu výstupu, nebo k několika výstupům přepínačové skupiny. Nastavením spojení OUT_x connection je možné u každého výstupu samostatně zadat, zda je, nebo zda není spojen se vstupem. Obr. 7: Vstupní přepínačová skupina ISWGAPC Výstupní přepínačová skupina OSWGAPC Výstupní přepínačová skupina OSWGAPC má určitý počet vstupů a jeden výstup. Každý vstup i výstup má pevně definovaný popis funkce (typ funkce). Funkční blok OSWGAPC je použit pro propojení jednoho vstupu nebo několika vstupů k výstupu přepínačové skupiny prostřednictvím logiky OR (logický součet). Nastavením spojení IN_x connection je možné u každého vstupu samostatně zadat, zda je, nebo zda není spojen s logikou OR. Výstup logiky OR je nasměrován na výstup přepínačové skupiny. REF611 21

28 Část 3 1MRS CZ A, originál 1MRS EN A Obr. 8: Výstupní přepínačová skupina OSWGAPC Přepínačová skupina voličů SELGAPC Přepínačová skupina voličů SELGAPC má určitý počet vstupů i výstupů. Každý vstup i výstup má pevně definovaný popis funkce (typ funkce). Nastavením spojení OUT_x connection je možné u každého výstupu zadat, že je spojen s jedním ze vstupů. U výstupu lze také nastavit, že není spojen se žádným vstupem. U funkčního bloku SELGAPC může být jeden výstupní signál spojen pouze s jedním vstupním signálem, ale stejný vstupní signál může být nasměrován na několik výstupních signálů. Obr. 9: Přepínačová skupina voličů SELGAPC 22 REF611

29 1MRS CZ A, originál 1MRS EN A Část Výkresy zapojení Obr. 10: Výkreszapojení konfigurace A 1) Volitelné 2) V proudovém konektoru IED je zabudován automatický zkratovací mechanismus, kterým jsou obvody transformátorů proudu zkratovány v okamžiku, kdy je zásuvná jednotka ze skříně vyjmuta. REF611 23
