1 Sedimentární horniny Strukturní geologie III. přednáška

2 Horninový cyklus

3 vznik usazováním (sedimentací) různé podmínky, různé prostředí rozmanitá povaha ¾ zemského povrchu zakládání staveb mnohé sedimenty = nerostné suroviny čtení minulosti

4 dělení dle geneze: Ø klastické (úlomkovité) Ø chemické Ø organogenní (biogenní) dělení dle lithifikace za působení diagenetických procesů (tmelení, stlačování, krystalizace, rekrystalizace) základní texturní znak = vrstevnatost v=pxmhhotpski&list=plelb7nlnhzvhfubhj73p1h nol3e3nbv5n&index=3

5

6 transport zvětralin různá média; eroze zemského povrchu

7

8 Vrstva a souvrství vrstva stejná petrografie souvrství více vrstev obdobné litologické povahy mocnost vrstvy: m pravá n nepravá nadloží podloží vrstevní spáry

9 Vrstevnatost dle mocnosti Ø tence laminovaná, lupenitá (mm) Ø deskovitá (1-25 cm) Ø lavicovitá (> 25 cm) Ø maívní (m)

10 Facie souhrn vlastností sedimentu vyplívajících z geografické povahy místa vzniku a podmínek usazování podle geografického vývoje např. pobřežní, hlubokomořská, jezerní podle perografického vývoje např. pískovcová, jílovitá, vápencová

11

12 Zvrstvení způsob uspořádání sedimentárních částic během sedimentace Ø nepravidelné Ø paralelní Ø laminované Ø šikmé Ø křížové Ø gradační Ø skluzové

13 Zvrstvení GRADAČNÍ ZVRSTVENÍ

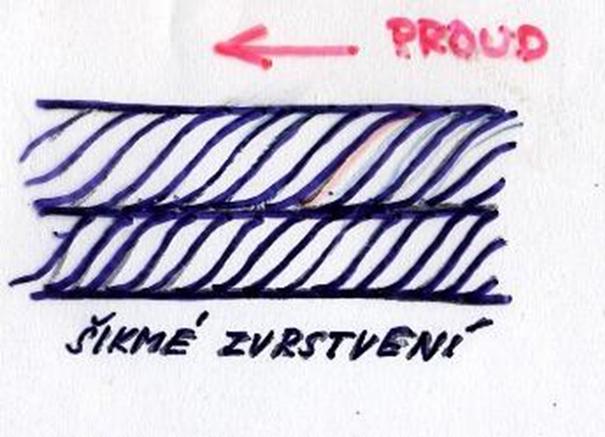

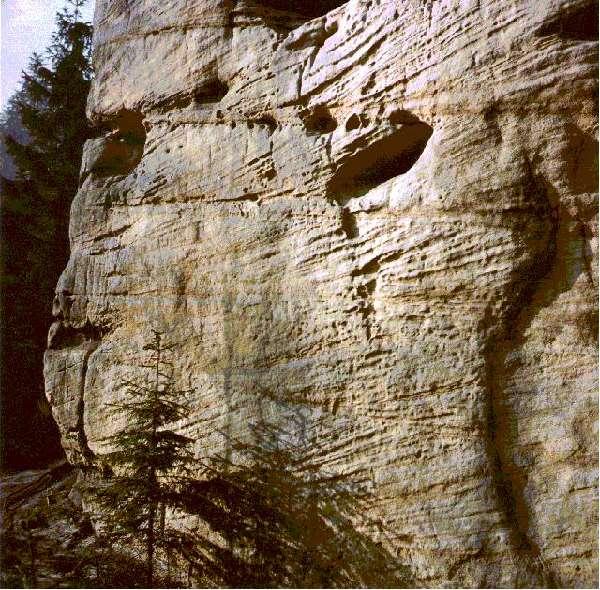

14 šikmé zvrstvení

15 křížové zvrstvení Pískovce v národním parku Zion, Utah

16 gradační zvrstvení

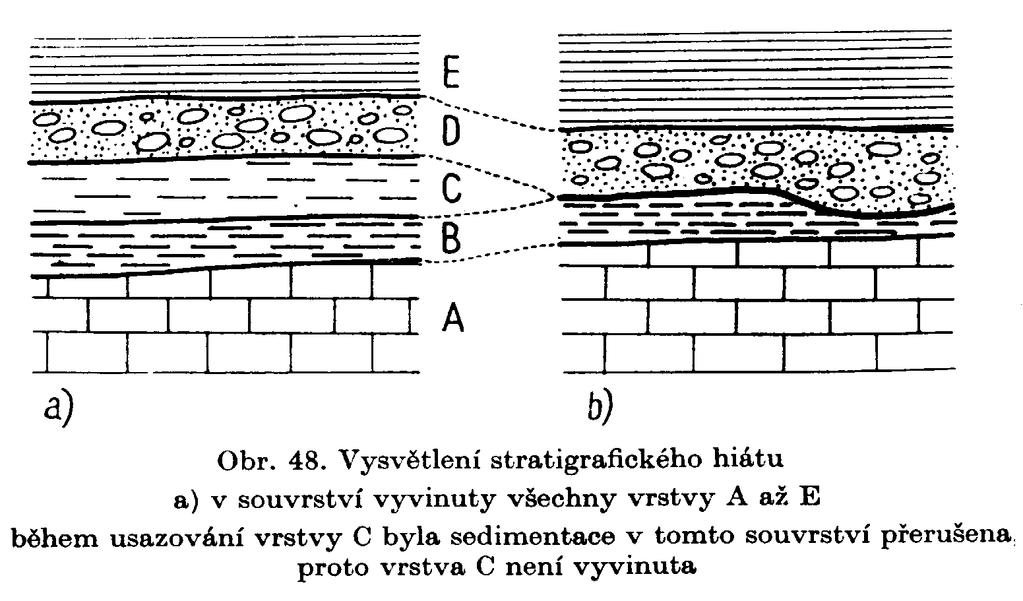

17 Stratgrafický hiát Stratigrafický hiát Ø regrese Ø vrásnění Ø denudace Ø transgrese konkordance skrytá diskordance (zdánlivá konkordance)

18

19

20 úhlová diskordance

21 Směr a sklon vrstev směr vrstvy úhel mezi průsečnicí vrstvy s vodorovnou rovinou a směrem magnetického severu skon vrstvy úhel mezi spádnicí vrstevní plochy a vodorovnou rovinou měření geologickým kompasem

22 Geologický kompas

23 měří se samostatně směr a sklon a 2 měření měří se směr sklonu, sklon se odečítá na stupnici na kloubu a 1 měření

24 Nerovnosti vrstevních ploch mechanické čeřiny, bahenní praskliny, hieroglyfy, otisky kapek, stopy, stružky, rýhy organické zkameněliny (fosílie)

25

26 Stratigrafický zákon 1) zákon superpozice (posloupnosti vrstev) 2) zákon stejných zkamenělin vrstvy obsahující stejné zkameněliny jsou stejně staré (tzv. vůdčí zkameněliny)

27

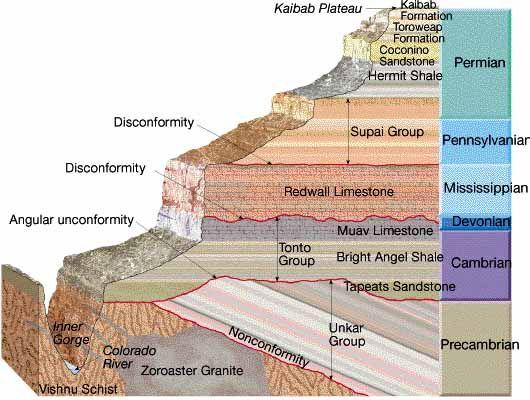

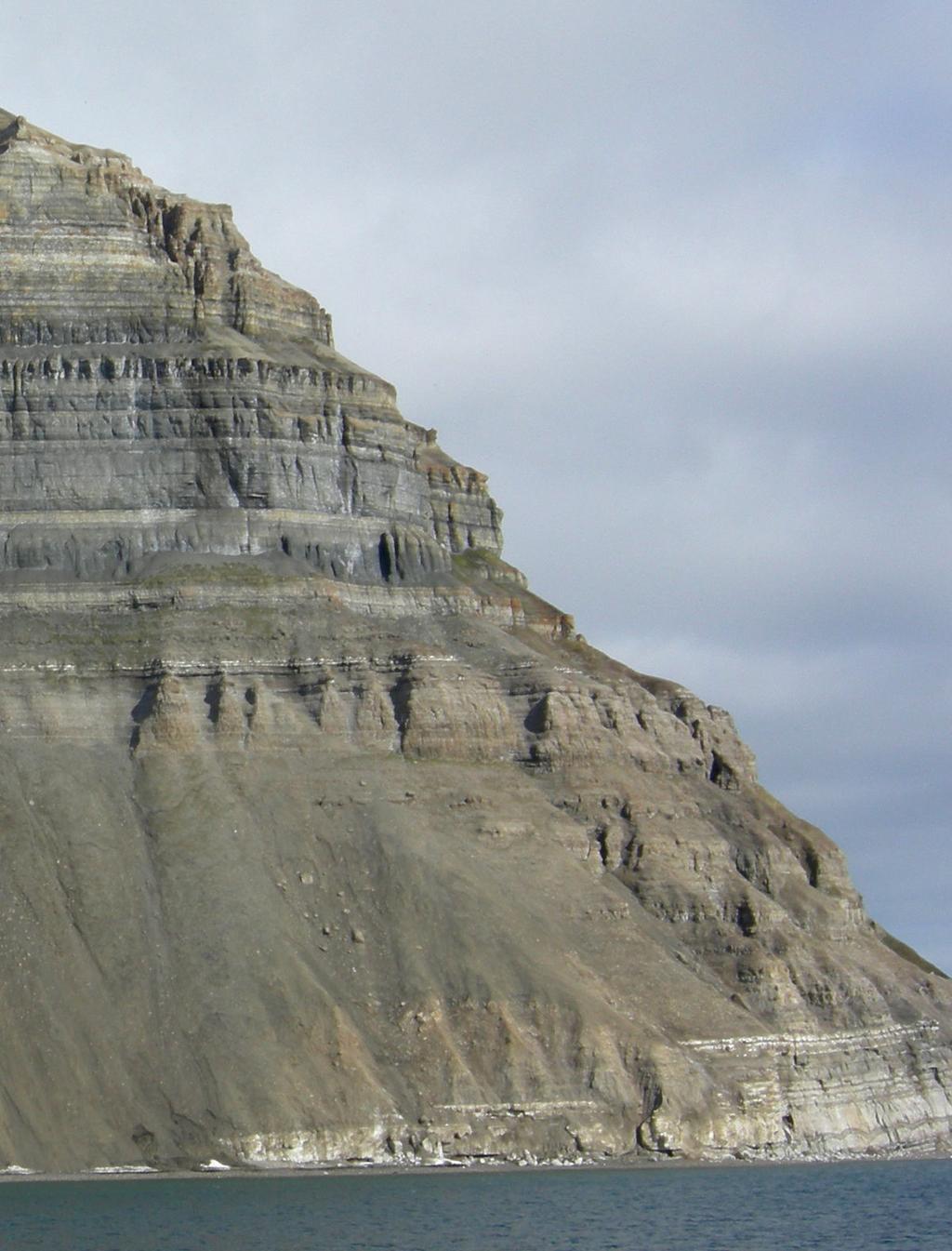

28 Zákon superpozice platí v tektonicky neporušeném vrstevním sledu

29

30 Kvartérní sedimenty Rozšíření kvartérních uloženin na území České republiky (podle Commission 1994 upraveno in Kachlík 2003): 1 - kvartér denudačních oblastí; Kvartér akumulačních oblastí: 2 - kvartér oblastí kontinentálního zalednění; 2a - severočeská oblast, 2b - oderská oblast; Kvartér extraglaciálních oblastí: 3 - Polabí, 4 - oblast Pražské plošiny, 5 - oblast Českého středohoří, 6 - oblast podkrušnohorských pánví, 7 - oblast Plzeňské pánve, 8 - oblast moravských úvalů. Převzato z:

31 Klastické sedimenty transport částic třídění a opracování diageneze tmel diagenetického původu klasty matrix

32 Struktury klastických hornin psefitická (nad 2 mm) psamitická (2 až 0,06 mm) aleuritická (0,06 až 0,002 mm) pelitická (menší než 0,002 mm)

33 Struktury II oolitická organogenní organodetritická detritická kalová

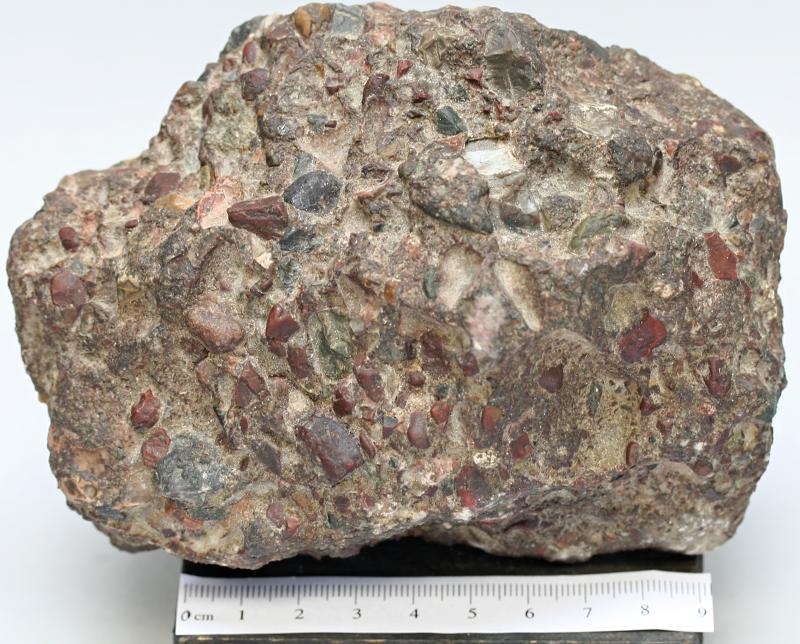

34 Psefity ostrohranné X opracované (štěrky, štěrkopísky) brekcie slepence

35 Psamity písek pískovec křemenec arkóza droba

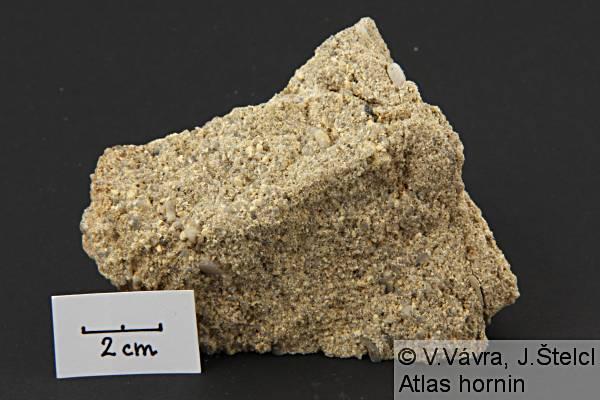

36 arkóza křemenec

37

38 Aleurity prach, prachovec, úrachovitá břidlice snadno rozbřídavé spraš prosedání v důsledku provlhčení

39 Pelity jíly jílovec slíny, slínovce, opuka hlíny jílovitá břidlice jíl opuka jílovec

40

41 Chemické sedimenty vysrážením z vody 1. karbonátové např. travertin 2. křemité (silicity) např. gejzírit

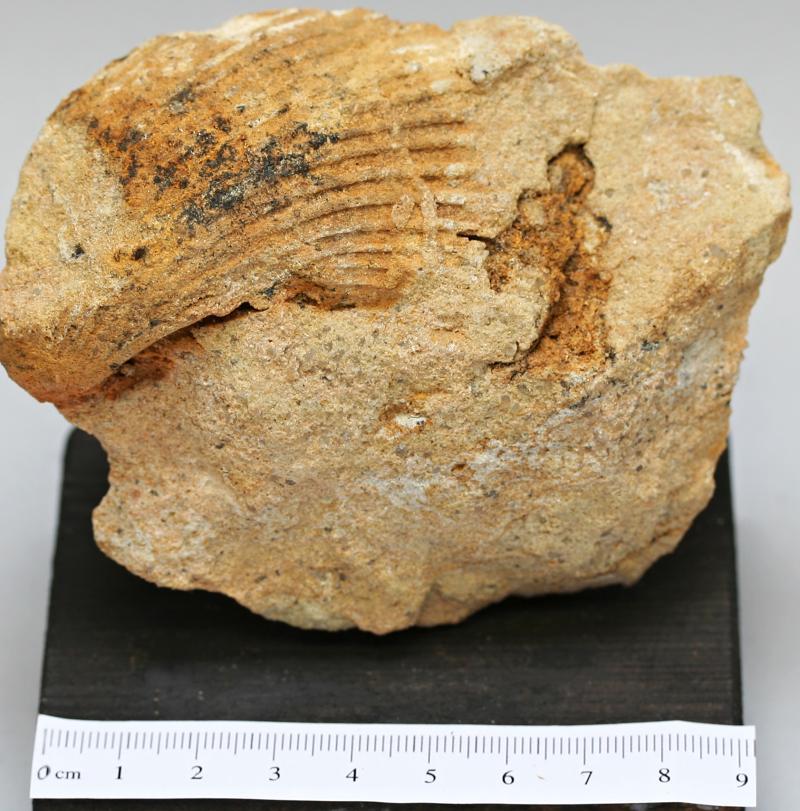

42 Organogenní sedimenty z organických zbytků 1. karbonátové např. vápence 2. křemité (silicity) např. buližník vápenec buližník

43 Prostředí Sediment Prostředí Sediment klesající pánve (geosynklinály) droby, tmavé břidlice, slepence (polym.) delty pískovce a jílovce, časté šikmé zvrstvení šelfy pánve s omezeným spojením s volným mořem pánve na okraji kontinentů s opak. ingresemi moře podhorní a mezihorské pánve kř. pískovce, vápence, břidlice, slepence (olig.) poušť spraš, eolické písky (pískovce) evapority předpolí ledovců glacifluviální písky a štěrky, spraš rytmické nebo cyklické ukládání pískovců a jílovců arkózy, brekcie, pestré vrstvy jezera říční hluboký oceán jílovce a pískovce, někdy evapority pískovce, slepence, jílovce bahna, kal

44 Strukturní geologie

45 Strukturní geologie Studium hornin a Země z hlediska struktur vzhledem k deformačním mechanismům a geologickým procesům 1. Krystalografie studium struktury krystalů 2. Mineralogie studium minerálů (stavba, vzhled, vlastnosti, vznik, přeměny, využití) 3. Petrografie popis hornin 4. Tektonická geologie studium strukturní stavby zemské kůry, objasnění deformací

46 Hořický pískovec Pískovec z chrámu Sv. Martina, Bratislava

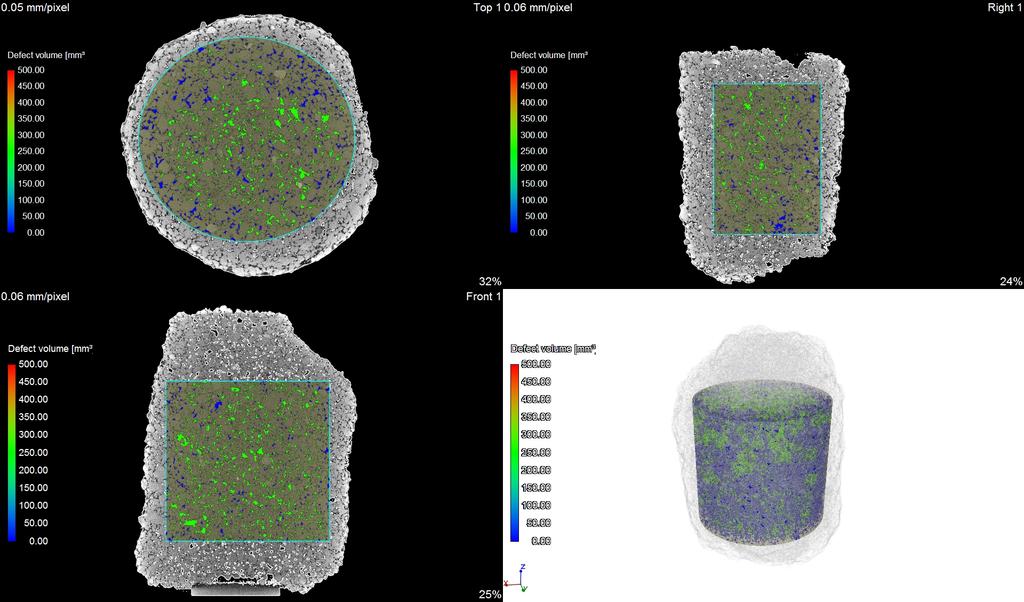

47 AUAFLuww3A1wRFvkEzWqHWN3plGWFBTGYa4Pd iyvqilsmpjz8quqaye/

48

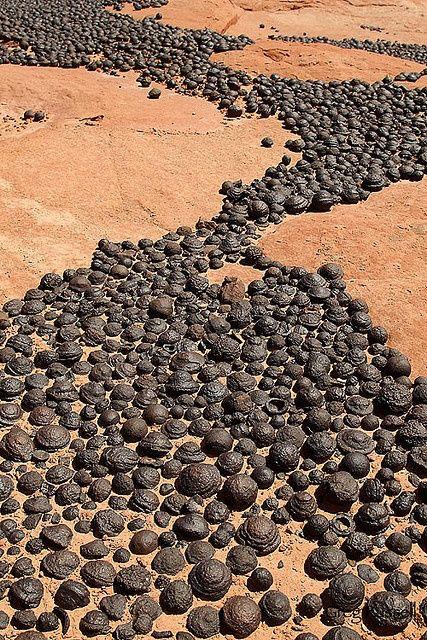

49 Zdroj: FB Learning geology

50 Převzato z:

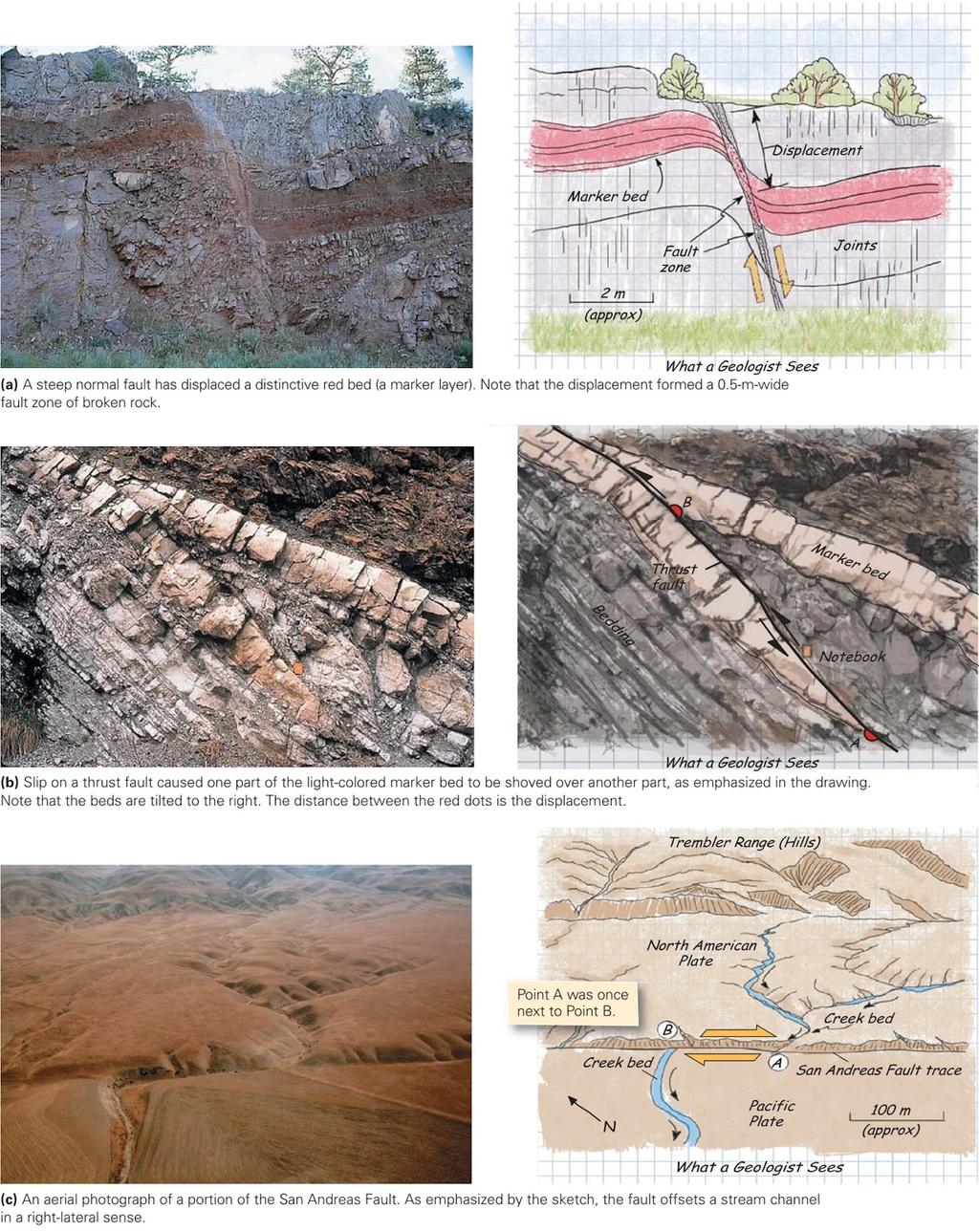

51 Tektonické poruchy

52 Tektonika stavba a deformace geologických těles deformace závisí na: Ø velikosti napětí Ø reologických vlastnostech hornin Ø rychlosti deformace Ø geostatickém tlaku Ø teplotě

53 Křehká vs. plastická deformace Působící síly Ø radiální - kolmo na zemský povrch E Ø tangenciální - tečně k zemskému povrchu D Způsob porušení vrstev Ø bez zlomu Ø se zlomem

54 Epeirogenetické pohyby projev pozvolných radiálních pohybů např. výzdvih Skandinávie (až 9 mm/rok) důsledek transgrese a regrese Rychlosti vertikálních pohybů v mm.rok -1. Podle Press - Sievera 1998 Převzato z: geologie.vsb.cz/ geomorfologie/prednasky/ 5_kapitola.htm

55 Deformace Primární Ø u magmatických a sedimentárních těles Sekundární Ø netektonické X tektonické Ø spojité (vrásové struktury) X nespojité (zlomové struktury)

56 Děkuji za pozornost!
