3 Konfigurace společné sběrnice PowerFlex Průvodce výběrem Řešení se společnou sběrnicí... strana 4 Co je nového... strana 6 Měnič PowerFlex strana 8 Měnič PowerFlex strana 22 Systém měničů PowerFlex 755TM... strana 47 Volitelné možnosti pro řadu PowerFlex... strana 60 Rejstřík... strana 74 Rockwell Automation - služby a podpora... strana 76 3

4 Konfigurace společné sběrnice PowerFlex Řešení se společnou sběrnicí Zvyšující se počet systémů měniče v široké škále průmyslových aplikací a výkonů využívá v dnešní době konfiguraci společné stejnosměrné sběrnice. Tato konfigurace systému měničů poskytuje uživatelům podstatné výhody, jako například: flexibilitu konstrukčního návrhu, vyšší účinnost a úspory nákladů. V systému společné stejnosměrné sběrnice může vhodně dimenzovaný usměrňovač společné sběrnice napájet stejnosměrnou sběrnici pro řadu střídačů DC-AC v systému. Tato konfigurace pomáhá eliminovat potřebu jednotlivých usměrňovačů u samostatných střídavých měničů. Sdílení výkonu na stejnosměrné sběrnici umožňuje střídačům pohonu využívat energii z těch připojených střídačů, které ji v daný okamžik generují. To umožňuje dosahovat nižší spotřeby energie z jednotek usměrňovačů. Navíc je možné dosáhnout cenové úspory díky snížení aplikačních systémových součásti, jako například tlumivek, vypínačů, stykačů atd. Tak lze výhodně snížit počet dílů pro použití na systémech měničů a propojovacích vodičů, snížit náklady na montáž, vodiče, zapojení a mimo jiné i počet poruch a dosáhnout i snížení nutné zásoby náhradních dílů. Produkty se společnou sběrnicí PowerFlex poskytují širokou škálu modulárních řešení navržených tak, aby splňovaly dnešní požadavky aplikací se společnou sběrnicí. Přístup k informacím v reálném čase Získávání podstatných dat v reálném čase z vaší aplikace může pomoci k zvýšení produktivity vašich obchodních aktivit. Jakožto součást systému Rockwell Automation Integrated Architecture mohou měniče PowerFlex nabídnout mnohem více než pouhé odpovídání na povolovací příkazy. Poskytují cenné informace o provozu a diagnostice v reálném čase. Připojitelnost do sítě EtherNet/IP podporuje hladkou integraci do prostředí Logix. Měniče PowerFlex vám pomáhají používat tuto otevřenou, široce přijímanou síť tím, že umožní připojení rychle a jednoduše díky integrovaným nebo volitelným komunikačním portům EtherNet/IP. Měniče PowerFlex Řada střídavých a stejnosměrných měničů Allen-Bradley PowerFlex byla vyvinuta proto, aby přinášela výhody v bodech, které jsou pro vás nejdůležitější. Naše zaměření na nabídku flexibilního portfolia navrženého tak, aby vás naše produkty udržovaly ve spojení s vaším provozem a v konečném efektu vám pomohly zlepšit produktivitu, vám napomáhá dosáhnout pozitivního posunu, jenž potřebujete k úspěchu ve vaší činnosti. Podívejte se na celou řadu měničů PowerFlex, které splňují vaše aplikační požadavky. Konfigurace měničů PowerFlex pomocí aplikace Studio 5000 Logix Designer sdružuje programování procesoru, konfiguraci, provoz i údržbu systému měničů do jediného softwarového prostředí. 4

5 Konfigurace společné sběrnice PowerFlex Řešení bezpečnosti, která pomáhají zvýšit produktivitu V minulosti často platilo, že zavádění bezpečnostních řešení s sebou neslo ztrátu produktivity. Měniče PowerFlex řeší problémy s produktivitou tím, že nabízejí bezpečné možnosti chránící vaše zaměstnance a zařízení a rovněž snižují neplánované prostoje. Díky měničům PowerFlex můžete implementovat bezpečnostní řešení buď pomocí integrovaných funkcí nebo přídavných bezpečnostních součástí. Zvolte si pevně zapojenou konfiguraci spojenou přímo s měničem, jež sníží náklady na instalaci. Nebo použijte síťovou bezpečnost, která je u vybraných měničů zajištěna prostřednictvím sítě EtherNet/IP. Bezpečné odpojení krouticího momentu je ideální pro bezpečnostní aplikace, kde je výhodné mít možnost snížení rotačního výkonu motoru na nulu bez vypnutí napájení měniče. Tato funkce nabízí výhodu rychlého spouštění po odeslání požadavku do bezpečnostního systému. Vyhovuje nejvyšším bezpečnostním normám včetně SIL3, PLe, a CAT 3. Funkce monitorování bezpečné rychlosti poskytuje řešení pro aplikace, kde je výhodné mít přístup do bezpečnostní zóny v době, kdy probíhá pohyb v omezeném rozsahu. Umožňuje operátorům provádět některé procesy nebo údržbu bez zastavení stroje. Tato volitelná možnost poskytuje úroveň bezpečnosti až do kategorie SIL, PLe a CAT 4. Podívejte se na portfolio bezpečnostních řešení Allen-Bradley, které vám pomohou dosáhnout vašich požadavků na bezpečnost. Safe Torque-Off bezpečné odpojení krouticího momentu Síťové bezpečné odpojení krouticího momentu Monitorování bezpečné rychlosti Měnič PowerFlex 753 Volitelné: SIL3, PLe, CAT 3 Není k dispozici Volitelné: SIL3, PLe, CAT 4 Měnič PowerFlex 755 Volitelné: SIL3, PLe, CAT 3 Volitelné: SIL3, PLe, CAT 3 Volitelné: SIL3, PLe, CAT 4 Měnič PowerFlex 755TM Volitelné: SIL3, PLe, CAT 3 Volitelné: SIL3, PLe, CAT 3 Volitelné: SIL3, PLe, CAT 4 Zjednodušená konfigurace a programování měniče Měniče PowerFlex v konfiguraci společné sběrnice umožňují rychlejší a méně komplikované programování tím, že nabízí snadno ovladatelné softwarové balíky a programovací nástroje. Každý přístroj nabízí výkonné a intuitivní nástroje, navržené tak, aby pomohly zlepšovat uživatelský dojem. Tato zlepšení mohou pomoci redukovat čas na vývoj a umožnit rychlejší a efektivnější dodávku strojů. Modul rozhraní operátora Modul rozhraní operátora (HIM) poskytuje možnosti pohodlné konfigurace. Software Connected Components Workbench Programovací a konfigurační software Connected Components Workbench s výhodou využívá ověřených technologií Rockwell Automation a Microsoft Visual Studio pro rychlou a snadnou konfiguraci měničů, programování procesorů a integraci s HMI editorem. Konfigurace a programování s použitím aplikace Studio 5000 Logix Designer Měniče PowerFlex jsou schopny dosáhnout hladké úrovně integrace s procesory Logix při využití prostředí Studio Jediné vývojové prostředí ke konfiguraci a programování vašeho celého řídicího systému a systému zařízení Sdružení programování procesoru a konfigurace systému zařízení napomáhá k zjednodušení postupů a vylučuje chyby v důsledku neshod v rámci systému. V prostředí Studio 5000 jsou obsaženy informace o diagnostice, chybách, alarmech a událostech Popisné názvy tagů se generují automaticky Možnost eliminace chyb nekonzistence adres S funkcemi kopírování a vložení je možné rychle a snadno duplikovat měniče Konfigurací měniče vás provázejí pokročilé grafické návody 5

6 Co je nového Konfigurace společné sběrnice PowerFlex Řešení měniče Powerflex 755T: Měniče PowerFlex 755T poskytují snížení harmonické složky, regeneraci a společnou sběrnici a pomáhají tak snížit náklady na energii, získat flexibilitu a zvýšit produktivitu. Jedná se o první měniče, které nabízejí technologii TotalFORCE s cílem dosáhnout vynikajícího řízení motoru prostřednictvím přesného, adaptivního řízení rychlosti, krouticího momentu a polohy elektromotorů. Technologie TotalFORCE zahrnuje několik patentovaných vlastností, které jsou navrženy k tomu, aby pomáhaly optimalizovat váš systém a zachovávat produktivitu. Měnič PowerFlex 755TR Nabízí integrované možnosti regenerace, které pomáhají snížit spotřebu energie poskytováním regenerativní energie z motorů zpět do vstupního napájení. Regenerace vedení snižuje potřebuj použití brzdných odporů a souvisejících chladicích součástí a pomáhá vyhnout se plýtvání rozptýlenou energií. Měnič rovněž nabízí snížení harmonické složky. Měnič PowerFlex 755TL Poskytuje snížení úrovně harmonických a korekci účiníku prostřednictvím technologie aktivní vstupní části. Snížením nepříznivých účinku zkreslení harmonické složky měnič pomáhá zlepšit energetickou účinnost, snížit náklady na spotřebovanou energii a minimalizovat rozvod energie ve výrobním závodu. Systém měničů Powerflex 755TM Systém měniče PowerFlex 755TM nabízí řešení společné sběrnice pro regenerativní a neregenerativní aplikace. Systém měniče PowerFlex 755TM může pracovat jako regenerativní napájení stejnosměrné sběrnice, nebo může poskytovat stejnosměrné napájení řady několika měničů na společné stejnosměrné sběrnici, případně jednoho měniče se společnou sběrnicí. Toto řešení společné sběrnice nabízí okamžitý a měřitelný dopad na použití energie a provozní produktivitu. TotalFORCE technologie poskytuje vynikající výkonost díky přesné a adaptivní poloze, rychlosti a řízení momentu Nejlepší ve své třídě. Balení součástí na optimalizovaném půdorysu efektivně využívá prostor na podlaze Snížené náklady na instalaci díky eliminaci nutnosti použití nákladných tlumivek, stykačů a souvisejícího hardwaru Modulární provedení používá nacvakávací napájecí zdroje a střídače pro jednodušší údržbu během provozu Zabudované zařízení pro zvyšování napětí, které pomůže ochránit kritické procesy před nežádoucími rušivými vlivy jako jsou poklesy vstupního napájení a poklesy obecně Pokročilé schopnosti pro prediktivní údržbu Vestavěné duální porty EtherNet/IP Schopnost korekce napětí Více informací o měničích PowerFlex 755TL a PowerFlex 755TR zde PFLEX-SG002. 6

7 Konfigurace společné sběrnice PowerFlex Typická konfigurace společné sběrnice Spojením kombinace střídačů a napájení sběrnice v různých uspořádáních a dimenzováních můžete optimalizovat systém s vysokou hustotou napájení a dosáhnout malé zastavené plochy. Třífázový zdroj Hlavní spínač nebo vstupní stykač Pojistka Tlumivka vedení (volitelné) Regenerativní nebo neregenerativní napájení sběrnice Pojistka Stejnosměrná společná sběrnice Střídače POZNÁMKA: Pouze pro illustrative účely. V závislosti na modelu měniče, může být pojistka součástí měniče a nemusí být předřazena, jak je znázorněno na obrázku. Třífázový motor Třífázový motor Třífázový motor 7

8 Vysoký výkon. Flexibilní řízení. Měnič PowerFlex 753 0, kw/1 400 HP se vstupními napájením v rozmezí V DC Stejnosměrný měnič PowerFlex 753 se společnou sběrnicí nabízí řadu voleb a vlastností s výhodou jednoduché integrace. Stejnosměrný měnič PowerFlex 753 se společnou sběrnicí se standardně dodává se zabudovanými vstupy a výstupy, což z něj činí cenově úsporné řešení vhodné pro subdodavatele a systémové integrátory, kteří hledají způsoby snižování nákladů na technické činnosti, rychlejší dodání strojů na trh a splnění požadavků koncového uživatele na produktivnější a bezpečnější stroje. Pojistky stejnosměrné sběrnice dodávány samostatně Integrovaný filtr EMC. K dispozici je externí tlumivka souhlasného napětí. Další informace viz strana 63 a 1321 Power Conditioning Products Technical Data, publikace 1321-TD001. PowerFlex 753 v přehledu Vstupní hodnoty 540 V DC 650 V DC 810 V DC 932 V DC 0, kw/2,1 477 A HP/2,1 477 A HP/1 289 A 7,5 250 kw/ A Řízení motoru Skalární řízení (V/Hz) Bezsnímačové vektorové řízení Krytí IP00/IP20, NEMA/UL otevřený typ Montáž na přírubu Bezpečnost Bezpečné vypnutí krouticího momentu, SIL, PLe, CAT 3 Další funkce Technologie DeviceLogix Prediktivní diagnostika Nastavitelné řízení napětí Tři pozice pro volitelné příslušenství pro V/V, zpětnou vazbu, bezpečnost, pomocné řídicí napětí a komunikaci Polohování po krocích Certifikace ABS Seismické normy AC156 ATEX (2) culus CE EAC KCC Volitelné vybavení Viz strany Vektorové řízení s technologií FORCE (s enkodérem a bez enkodéru) Vnitřní permanentní magnet: IP54, NEMA/UL, typ 12 Monitorování bezpečné rychlosti SIL, PLe, CAT 4 Čerpací kozlík a vypnutí čerpadla pro čerpací aplikace u ropných vrtů Čerpání a přenos u vláknových aplikací Pouzdření máčením Tlumivka stejnosměrného vedení Automatická konfigurace zařízení (1) Lloyd s Register RCM RINA RoHS SEMI F47 TÜV FS (3) (1) Vyžaduje volitelný modul EtherNet/IP pro dva porty (kat. č ENETR), firmware verze 7, Studio 5000 Logix Designer a add-on profily měniče verze 4.04 nebo vyšší. (2) Vyžaduje volitelné možnosti V/V řady 11 a dceřiné karty ATEX (3) Certifikace platí pro bezpečnostní verze S a S1 při instalaci v měniči. 1 LCD modul obslužného rozhraní (HIM) s vícejazyčnou podporou formou posouvajícího textu je dostupný jako volitelné příslušenství. Viz stranu 60 ohledně dalších volitelných možností Výstupní tlumivky, ukončení a moduly pro potlačení odražených vln jsou volitelné. Viz strany K dispozici jsou možnosti bezpečnostních funkcí, zpětné vazby a další možnosti měniče. Viz strany K dispozici je více možností komunikace pro průmyslové sítě. Viz stranu 61 ohledně dalších volitelných možností. Vestavěné V/V: 3 digitální vstupy, 1 reléový výstup, 1 tranzistorový výstup, 1 analogový vstup, 1 analogový výstup a 1 vstup PTC. Viz stranu 62 ohledně dalších volitelných možností. Integrální tranzistor brzdy pro rámy 1 5, volitelně pro rámy 6 7. Informace o odporech vám poskytnou partneři společnosti Rockwell Automation Encompass. 8 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

9 Měnič PowerFlex 753 Doplňující informace Měniče série PowerFlex 750, brožura, publikace 750-BR001 Měniče série PowerFlex 750, technické údaje, publikace 750-TD001 Měnič frekvence PowerFlex 750 Rychlý start, publikace 750-QS001 Vysvětlení katalogového čísla 20F 1 4 N D 248 A A 0 N N N N N Code 1 4 Enclosure Input Type Description AC input with precharge and DC terminals DC input with precharge Voltage Rating Rating Filtering & Common Mode Capacitor Configuration Brake IGBT Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

10 Měnič PowerFlex 753 Výběr výrobků Měniče se společnou sběrnicí jmenovitý vstup 540 V DC IP 00/IP 20, NEMA/UL otevřený typ (1) Normální zatížení Vysoké zatížení Pokrač. 1 min 3-S kw Pokrač. 1 min 3-S Kat. č. (2) 2,1 2,3 3,2 0,75 1,3 2,3 3,2 0,37 20F11RC2P1JA0NNNNN 1 3,5 3,9 5,3 1,5 2,1 3,9 5,3 0,75 20F11RC3P5JA0NNNNN 5 5,5 7,5 2,2 3,5 5,5 7,5 1,5 20F11RC5P0JA0NNNNN 8,7 9,6 13, ,6 13,1 2,2 20F11RC8P7JA0NNNNN 11,5 13,1 17,3 5,5 8,7 13,1 17,3 4 20F11RC011JA0NNNNN 15,4 16,9 23,1 7,5 11,5 17,2 23,1 5,5 20F11RC015JA0NNNNN 2,1 3,1 3,7 0,75 2,1 3,1 3,7 0,75 20F11NC2P1JA0NNNNN 2 3,5 5,2 6,3 1,5 3,5 5,2 6,3 1,5 20F11NC3P5JA0NNNNN 5 7,5 9 2,2 5 7,5 9 2,2 20F11NC5P0JA0NNNNN 8, ,6 4 8,7 13,0 15,6 4 20F11NC8P7JA0NNNNN 11,5 17,2 20,7 5,5 11,5 17,2 20,7 5,5 20F11NC011JA0NNNNN 15,4 16,9 23,1 7,5 11,5 17,2 20,7 5,5 20F11NC015JA0NNNNN 22 24, ,4 24,2 33 7,5 20F11NC022JA0NNNNN F11NC030JA0NNNNN ,7 55,5 18, , F11NC037JA0NNNNN 43 47,3 64, ,5 66,6 18,5 20F11NC043JA0NNNNN F11NC060JA0NNNNN , F11NC072JA0NNNNN 85 93, F14NC085JA0NNNNN F14NC104JA0NNNNN F14NC140JN0NNNNN (3) F14NC170JN0NNNNN (3) F14NC205JN0NNNNN (3) F14NC260JN0NNNNN (3) F14NC302JN0NNNNN (3) F14NC367JN0NNNNN (3) F14NC456JN0NNNNN (3) F14NC477JNONNNNN (3) (1) Měniče s rámem 1 5 jsou IP20, NEMA/UL, otevřeného typu. Měniče s rámem 6 7 jsou IP00, NEMA/UL, otevřeného typu. Rámy 1 7 lze přestavět na IP20, NEMA/UL typ 1 s volitelnou sadou ( NEMA1-Fx), kde x je velikost rámu měniče. (2) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC; J = instalováno a A = demontováno. (3) V pořadí 12. znak určuje, zda je součástí konfigurace interní dynamický brzdový tranzistor IGBT; A = interní dynamický brzdový tranzistor nainstalován a N = bez interního dynamického brzdového tranzistoru. kw rámu 10 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

11 Měnič PowerFlex 753 Měniče se společnou sběrnicí jmenovitý vstup 540 V DC (pokračování) IP54, NEMA/UL, typ 12 Normální zatížení Vysoké zatížení Pokrač. 1 min 3-S kw Pokrač. 1 min 3-S Kat. č. (1) 2,1 3,1 3,7 0,75 2,1 3,1 3,7 0,75 20F11GC2P1JA0NNNNN 2 3,5 5,2 6,3 1,5 3,5 5,2 6,3 1,5 20F11GC3P5JA0NNNNN 5 7,5 9 2,2 5 7,5 9 2,2 20F11GC5P0JA0NNNNN 8, ,6 4 8, ,6 4 20F11GC8P7JA0NNNNN 11,5 17,2 20,7 5,5 11,5 17,2 20,7 5,5 20F11GC011JA0NNNNN 15,4 16,9 23,1 7,5 11,5 17,2 20,7 5,5 20F11GC015JA0NNNNN 22 24, ,4 24,2 33 7,5 20F11GC022JA0NNNNN kw rámu F11GC030JA0NNNNN ,7 55,5 18, , F11GC037JA0NNNNN 43 47,3 64, ,5 66,6 18,5 20F11GC043JA0NNNNN F11GC060JA0NNNNN , F14GC072JA0NNNNN , F14GC085JA0NNNNN F14GC104JN0NNNNN (2) F14GC140JN0NNNNN (2) F14GC170JN0NNNNN (2) F14GC205JN0NNNNN (2) F14GC260JN0NNNNN (2) F14GC302JN0NNNNN (2) F14GC367JN0NNNNN (2) F14GC456JN0NNNNN (2) (1) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC; J = instalováno a A = demontováno. (2) V pořadí 12. znak určuje, zda je součástí konfigurace interní dynamický brzdový tranzistor IGBT; A = interní dynamický brzdový tranzistor nainstalován a N = bez interního dynamického brzdového tranzistoru. Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

12 Měnič PowerFlex 753 Měniče se společnou sběrnicí jmenovitý vstup 540 V DC (pokračování) Montáž na přírubu (přední strana: IP20, NEMA/UL otevřený typ; zadní/chladič: IP66, NEMA/UL typ 4X) Poznámka: Rám 6 7 IP00, NEMA, měniče otevřeného typu lze přestavět na měnič s montáží na přírubu (zadní/chladič: IP66, NEMA/UL typ 4X) s volitelnou uživatelem instalovanou sadou příruby (sada FLNG4-F6 pro rám 6 a sada FLNG4-F7 pro rám 7). Viz strana 10 pro měniče 540 V DC, rám 6 7 IP00, NEMA otevřeného typu. Normální zatížení Vysoké zatížení Pokrač. 1 min 3-S kw Pokrač. 1 min 3-S kw Kat. č. (1) rámu 2,1 3,1 3,7 0,75 2,1 3,1 3,7 0,75 20F11FC2P1JA0NNNNN 2 3,5 5,2 6,3 1,5 3,5 5,2 6,3 1,5 20F11FC3P5JA0NNNNN 5 7,5 9 2,2 5 7,5 9 2,2 20F11FC5P0JA0NNNNN 8, ,6 4 8, ,6 4 20F11FC8P7JA0NNNNN 11,5 17,2 20,7 5,5 11,5 17,2 20,7 5,5 20F11FC011JA0NNNNN 15,4 16,9 23,1 7,5 11,5 17,2 20,7 5,5 20F11FC014JA0NNNNN 22 24, ,4 24,2 33 7,5 20F11FC022JA0NNNNN F11FC030JA0NNNNN ,7 55,5 18, , F11FC037JA0NNNNN 43 47,3 64, ,5 66,6 18,5 20F11FC043JA0NNNNN F11FC060JA0NNNNN , F11FC072JA0NNNNN 85 93, F14FC085JA0NNNNN F14FC104JA0NNNNN (1) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC; J = instalováno a A = demontováno. 12 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

13 Měnič PowerFlex 753 Měniče se společnou sběrnicí jmenovitý vstup 650 V DC IP 00/IP 20, NEMA/UL otevřený typ (1) Normální zatížení Vysoké zatížení Pokrač. 1 min 3-S HP Pokrač. 1 min 3-S Kat. č. (2) 2,1 2,3 3,2 1 1,1 2,3 3,2 0,5 20F11RD2P1JA0NNNNN 1 3,4 3,7 5,1 2 2,8 4,2 5,1 1 20F11RD3P4JA0NNNNN 5 5,5 7,5 3 3,4 5,5 7,5 2 20F11RD5P0JA0NNNNN 8 8, , F11RD8P0JA0NNNNN 11 12,1 16,5 7,5 8 12,1 16,5 5 20F11RD011JA0NNNNN 14 15, ,5 21 7,5 20F11RD014JA0NNNNN 2,1 3,1 3,7 1 2,1 3,1 3,7 1 20F11ND2P1JA0NNNNN 2 3,4 5,1 6,1 2 3,4 5,1 6,1 2 20F11ND3P4JA0NNNNN 5 7, , F11ND5P0JA0NNNNN , ,4 5 20F11ND8P0JA0NNNNN 11 16,5 19,8 7, ,5 19,8 7,5 20F11ND011JA0NNNNN 14 15, ,5 21 7,5 20F11ND014JA0NNNNN 22 24, , F11ND022JA0NNNNN 27 29,7 40, , F11ND027JA0NNNNN , , F11ND034JA0NNNNN , F11ND040JA0NNNNN 52 57, F11ND052JA0NNNNN ,5 97, , F11ND065JA0NNNNN 77 84, , F14ND077JA0NNNNN F14ND096JA0NNNNN F14ND125JN0NNNNN (3) F14ND156JN0NNNNN (3) F14ND186JN0NNNNN (3) F14ND248JN0NNNNN (3) F14ND302JN0NNNNN (3) F14ND361JN0NNNNN (3) F14ND415JN0NNNNN (3) F14ND477JN0NNNNN (3) (1) Měniče s rámem 1 5 jsou IP20, NEMA/UL, otevřeného typu. Měniče s rámem 6 7 jsou IP00, NEMA/UL, otevřeného typu. Rámy 1 7 lze přestavět na IP20, NEMA/UL typ 1 s volitelnou sadou ( NEMA1-Fx), kde x je velikost rámu měniče. (2) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC; J = instalováno a A = demontováno. (3) 12. znak určuje, zda je zahrnut systém vnitřního dynamického brzdění IGBT; A = tranzistor interního dynamického brzdění instalován; N = tranzistor interního dynamického brzdění není instalován. HP rámu Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

14 Měnič PowerFlex 753 Měniče se společnou sběrnicí jmenovitý vstup 650 V DC (pokračování) IP54, NEMA/UL, typ 12 Normální zatížení Vysoké zatížení Pokrač. 1 min 3-S HP Pokrač. 1 min 3-S Kat. č. (1) 2,1 3,1 3,7 1 2,1 3,1 3,7 1 20F11GD2P1JA0NNNNN 2 3,4 5,1 6,1 2 3,4 5,1 6,1 2 20F11GD3P4JA0NNNNN 5 7, , F11GD5P0JA0NNNNN , ,4 5 20F11GD8P0JA0NNNNN 11 16,5 19,8 7, ,5 19,8 7,5 20F11GD011JA0NNNNN 14 15, ,5 21 7,5 20F11GD014JA0NNNNN 22 24, , F11GD022JA0NNNNN 27 29,7 40, , F11GD027JA0NNNNN , , F11GD034JA0NNNNN , F11GD040JA0NNNNN 52 57, F11GD052JA0NNNNN ,5 97, , F14GD065JA0NNNNN , , F14GD077JA0NNNNN F14GD096JN0NNNNN (2) F14GD125JN0NNNNN (2) F14GD156JN0NNNNN (2) F14GD186JN0NNNNN (2) F14GD248JN0NNNNN (2) F14GD302JN0NNNNN (2) F14GD361JN0NNNNN (2) F14GD415JN0NNNNN (2) (1) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC; J = instalováno a A = demontováno. (2) 12. znak určuje, zda je zahrnut systém vnitřního dynamického brzdění IGBT; A = tranzistor interního dynamického brzdění instalován; N = tranzistor interního dynamického brzdění není instalován. HP rámu 14 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

15 Měnič PowerFlex 753 Měniče se společnou sběrnicí jmenovitý vstup 650 V DC (pokračování) Montáž na přírubu (přední strana: IP20, NEMA/UL otevřený typ; zadní/chladič: IP66, NEMA/UL typ 4X) Poznámka: Rám 6 7 IP00, NEMA, měniče otevřeného typu lze přestavět na měnič s montáží na přírubu (zadní/chladič: IP66, NEMA/UL typ 4X) s volitelnou uživatelem instalovanou sadou příruby (sada FLNG4-F6 pro rám 6 a sada FLNG4-F7 pro rám 7). Viz strana 13 pro měniče 650V DC, rám 6 7 IP00, NEMA otevřeného typu. Normální zatížení Vysoké zatížení Pokrač. 1 min 3-S HP Pokrač. 1 min 3-S HP Kat. č. (1) rámu 2,1 3,1 3,7 1 2,1 3,1 3,7 1 20F11FD2P1JA0NNNNN 2 3,4 5,1 6,1 2 3,4 5,1 6,1 2 20F11FD3P4JA0NNNNN 5 7, ,5 9,0 3 20F11FD5P0JA0NNNNN , ,4 5 20F11FD8P0JA0NNNNN 11 16,5 19,8 7, ,5 19,8 7,5 20F11FD011JA0NNNNN 14 15, ,5 21 7,5 20F11FD014JA0NNNNN 22 24, , F11FD022JA0NNNNN 27 29,7 40, , F11FD027JA0NNNNN , , F11FD034JA0NNNNN , F11FD040JA0NNNNN 52 57, F11FD052JA0NNNNN ,5 97, , F11FD065JA0NNNNN 77 84, , F14FD077JA0NNNNN F14FD096JA0NNNNN (1) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC; J = instalováno a A = demontováno. Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

16 Měnič PowerFlex 753 Měniče se společnou sběrnicí jmenovitý vstup 810 V DC IP 00/IP 20, NEMA/UL otevřený typ (1) Důležité: Pro napětí 810 V DC nemohou být měniče série PowerFlex 750 s rámy 3 5 použity na stejné společné stejnosměrné sběrnici jako měniče PowerFlex 750 s rámy 6 10 pro napětí 810/932 V DC. Ohledně podrobností kontaktujte místní obchodní zastoupení Rockwell Automation nebo distributora výrobků Allen-Bradley. Normální zatížení Vysoké zatížení Pokrač. 1 min 3-S HP Pokrač. 1 min 3-S HP Kat. č. (2) rámu 1,7 1,9 2,6 1 1,7 1,4 2,6 1 20F11NE1P7JA0NNNNN 3 2,7 3 4,1 2 1,7 2,6 4,1 1 20F11NE2P7JA0NNNNN 3,9 4,29 5,85 3 2,7 4,1 5,9 2 20F11NE3P9JA0NNNNN 6,1 6,7 9,2 5 3,9 5,9 9,2 3 20F11NE6P1JA0NNNNN 9 9,9 13,5 7,5 6,1 9,2 13,5 5 20F11NE9P0JA0NNNNN 11 12,1 16, ,5 16,5 7,5 20F11NE011JA0NNNNN 17 18,7 25, ,5 25, F11NE017JA0NNNNN 22 24, , F11NE022JA0NNNNN 27 29,7 40, , F11NE027JA0NNNNN , ,5 48, F11NE032JA0NNNNN 41 45,1 61, , F14NE041JA0NNNNN , , F14NE052JA0NNNNN 12 13, ,1 13,7 18 7,5 20F14NE012JN0NNNNN (3) , F14NE018JN0NNNNN (3) 23 25,3 34, , F14NE023JN0NNNNN (3) 24 26, , F14NE024JN0NNNNN (3) 28 30, , F14NE028JN0NNNNN (3) 33 36,3 49, , F14NE033JN0NNNNN (3) 42 46, , F14NE042JN0NNNNN (3) F14NE053JN0NNNNN (3) F14NE063JN0NNNNN (3) F14NE077JN0NNNNN (3) F14NE099JN0NNNNN (3) F14NE125JN0NNNNN (3) F14NE144JN0NNNNN (3) F14NE192JN0NNNNN (3) F14NE242JN0NNNNN (3) F14NE289JN0NNNNN (3) (1) Měniče s rámem 3 5 jsou IP20, NEMA/UL, otevřeného typu. Měniče s rámem 6 7 jsou IP00, NEMA/UL, otevřeného typu. Rámy 3 7 lze přestavět na IP20, NEMA/UL typ 1 s volitelnou sadou ( NEMA1-Fx), kde x je velikost rámu měniče. (2) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC; J = instalováno a A = demontováno. (3) 12. znak určuje, zda je zahrnut systém vnitřního dynamického brzdění IGBT; A = tranzistor interního dynamického brzdění instalován; N = tranzistor interního dynamického brzdění není instalován. 16 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

17 Měnič PowerFlex 753 Měniče se společnou sběrnicí jmenovitý vstup 810 V DC (pokračování) IP54, NEMA/UL, typ 12 Důležité: Pro napětí 810 V DC nemohou být měniče série PowerFlex 750 s rámy 3 5 použity na stejné společné stejnosměrné sběrnici jako měniče PowerFlex 750 s rámy 6 10 pro napětí 810/932 V DC. Ohledně podrobností kontaktujte místní obchodní zastoupení Rockwell Automation nebo distributora výrobků Allen-Bradley. Normální zatížení Vysoké zatížení Pokrač. 1 min 3-S HP Pokrač. 1 min 3-S HP Kat. č. (1) rámu 1,7 1,9 2,6 1 1,7 1,4 2,6 1 20F11GE1P7JA0NNNNN 3 2,7 3 4,1 2 1,7 2,6 4,1 1 20F11GE2P7JA0NNNNN 3,9 4,29 5,85 3 2,7 4,1 5,9 2 20F11GE3P9JA0NNNNN 6,1 6,7 9,2 5 3,9 5,9 9,2 3 20F11GE6P1JA0NNNNN 9 9,9 13,5 7,5 6,1 9,2 13,5 5 20F11GE9P0JA0NNNNN 11 12,1 16, ,5 16,5 7,5 20F11GE011JA0NNNNN 17 18,7 25, ,5 25, F11GE017JA0NNNNN 22 24, , F11GE022JA0NNNNN 27 29,7 40, , F11GE027JA0NNNNN , ,5 48, F11GE032JA0NNNNN 41 45,1 61, , F14GE041JA0NNNNN , ,1 13,7 18 7,5 20F14GE012JN0NNNNN (2) , F14GE018JN0NNNNN (2) 23 25,3 34, , F14GE023JN0NNNNN (2) 24 26, , F14GE024JN0NNNNN (2) 28 30, , F14GE028JN0NNNNN (2) 33 36,3 49, , F14GE033JN0NNNNN (2) 42 46, , F14GE042JN0NNNNN (2) F14GE053JN0NNNNN (2) F14GE063JN0NNNNN (2) F14GE077JN0NNNNN (2) F14GE099JN0NNNNN (2) F14GE125JN0NNNNN (2) F14GE144JN0NNNNN (2) F14GE192JN0NNNNN (2) F14GE242JN0NNNNN (2) F14GE289JN0NNNNN (2) (1) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC; J = instalováno a A = demontováno. (2) 12. znak určuje, zda je zahrnut systém vnitřního dynamického brzdění IGBT; A = tranzistor interního dynamického brzdění instalován; N = tranzistor interního dynamického brzdění není instalován. Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

18 Měnič PowerFlex 753 Měniče se společnou sběrnicí jmenovitý vstup 810 V DC (pokračování) Montáž na přírubu (přední strana: IP20, NEMA/UL otevřený typ; zadní/chladič: IP66, NEMA/UL typ 4X) Důležité: Pro napětí 810 V DC nemohou být měniče série PowerFlex 750 s rámy 3 5 použity na stejné společné stejnosměrné sběrnici jako měniče PowerFlex 750 s rámy 6 10 pro napětí 810/932 V DC. Ohledně podrobností kontaktujte místní obchodní zastoupení Rockwell Automation nebo distributora výrobků Allen-Bradley. Poznámka: Rám 6 7 IP00, NEMA, měniče otevřeného typu lze přestavět na měnič s montáží na přírubu (zadní/chladič: IP66, NEMA/UL typ 4X) s volitelnou uživatelem instalovanou sadou příruby (sada FLNG4-F6 pro rám 6 a sada FLNG4-F7 pro rám 7). Viz strana 16pro měniče 810 V DC, rám 6 7 IP00, NEMA otevřeného typu. Normální zatížení Vysoké zatížení Pokrač. 1 min 3-S HP Pokrač. 1 min 3-S HP Kat. č. (1) rámu 1,7 1,9 2,6 1 1,7 1,4 2,6 1 20F11FE1P7JA0NNNNN 3 2,7 3 4,1 2 1,7 2,6 4,1 1 20F11FE2P7JA0NNNNN 3,9 4,29 5,85 3 2,7 4,1 5,9 2 20F11FE3P9JA0NNNNN 6,1 6,7 9,2 5 3,9 5,9 9,2 3 20F11FE6P1JA0NNNNN 9 9,9 13,5 7,5 6,1 9,2 13,5 5 20F11FE9P0JA0NNNNN 11 12,1 16, ,5 16,5 7,5 20F11FE011JA0NNNNN 17 18,7 25, ,5 25, F11FE017JA0NNNNN 22 24, , F11FE022JA0NNNNN 27 29,7 40, , F11FE027JA0NNNNN , ,5 48, F11FE032JA0NNNNN 41 45,1 61, , F14FE041JA0NNNNN ,2 78, , F14FE052JA0NNNNN (1) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC; J = instalováno a A = demontováno. 18 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

19 Měnič PowerFlex 753 Měniče se společnou sběrnicí jmenovitý vstup 932 V DC IP 00/IP 20, NEMA/UL otevřený typ (1) Normální zatížení Vysoké zatížení Pokrač. 1 min 3-S kw Pokrač. 1 min 3-S Kat. č. (2)(3) 12 13,2 18 7,5 9 13,5 18 5,5 20F14NF012JN0NNNNN ,5 22, ,5 7,5 20F14NF015JN0NNNNN , F14NF020JN0NNNNN 23 25,3 34,5 18, F14NF023JN0NNNNN , ,5 20F14NF030JN0NNNNN 34 37, F14NF034JN0NNNNN 46 50, F14NF046JN0NNNNN F14NF050JN0NNNNN F14NF061JN0NNNNN F14NF082JN0NNNNN F14NF098JN0NNNNN F14NF119JN0NNNNN F14NF142JN0NNNNN F14NF171JN0NNNNN F14NF212JN0NNNNN F14NF263JN0NNNNN (1) Měniče s rámem 6 7 jsou IP00, NEMA/UL, otevřeného typu. Rámy 1 7 lze přestavět na IP20, NEMA/UL typ 1 s volitelnou sadou ( NEMA1-Fx), kde x je velikost rámu měniče. (2) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC; J = instalováno a A = demontováno. (3) 12. znak určuje, zda je zahrnut systém vnitřního dynamického brzdění IGBT; A = tranzistor interního dynamického brzdění instalován; N = tranzistor interního dynamického brzdění není instalován. kw rámu Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

20 Měnič PowerFlex 753 Měniče se společnou sběrnicí jmenovitý vstup 932 V DC (pokračování) IP54, NEMA/UL, typ 12 Normální zatížení Vysoké zatížení Pokrač. 1 min 3-S kw Pokrač. 1 min 3-S kw Kat. č. (2)(3) 12 13,2 18 7,5 9 13,5 18 5,5 20F14GF012JN0NNNNN ,5 22, ,5 7,5 20F14GF015JN0NNNNN , F14GF020JN0NNNNN 23 25,3 34,5 18, F14GF023JN0NNNNN , ,5 20F14GF030JN0NNNNN 34 37, F14GF034JN0NNNNN 46 50, F14GF046JN0NNNNN F14GF050JN0NNNNN F14GF061JN0NNNNN F14GF082JN0NNNNN F14GF098JN0NNNNN F14GF119JN0NNNNN F14GF142JN0NNNNN F14GF171JN0NNNNN F14GF212JN0NNNNN F14GF263JN0NNNNN (1) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC; J = instalováno a A = demontováno. (2) 12. znak určuje, zda je zahrnut systém vnitřního dynamického brzdění IGBT; A = tranzistor interního dynamického brzdění instalován; N = tranzistor interního dynamického brzdění není instalován. rámu Montáž na přírubu (přední strana: IP20, NEMA/UL otevřený typ; zadní/chladič: IP66, NEMA/UL typ 4X) Poznámka: Rám 6 7 IP00, NEMA, měniče otevřeného typu lze přestavět na měnič s montáží na přírubu (zadní/ chladič: IP66, NEMA/UL typ 4X) s volitelnou uživatelem instalovanou sadou příruby ( FLNG4-F6 pro rám 6 a FLNG4-F7 pro rám 7). Viz strana 19 pro měniče 932 V DC, rám 6 7 IP00, NEMA otevřeného typu. 20 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

21 Měnič PowerFlex 753 Přibližné rozměry a hmotnosti (rámy 1 7) Rozměry jsou v mm (in.) a hmotnosti v kg (lb). Hmotnosti jsou přibližné. Podrobné informace o hmotnosti jsou uvedeny v dokumentu AC měniče řady PowerFlex 750 Technické údaje, publikace 750-TD001. IP00/IP20, NEMA/UL otevřený typ Rám H W D Hmotnost 1 400,5 (15,77) 110 (4,33) 211 (8,31) 6 (12,75) 2 424,2 (16,7) 134,5 (5,3) 212 (8,35) 7,8 (17,2) (17,87) 190 (7,48) 11,8 (26,1) (18,66) 222 (8,74) 13,6 (30) (21,65) 270 (10,63) 20,4 (45) 6 665,5 (26,2) 308 (12,13) 346,4 (13,64) 38,6 (85) 7 881,5 (34,7) 430 (16,93) 349,6 (13,76) 72,6-108,9 ( ) IP54, NEMA/UL, typ 12 Rám H W D Hmotnost 2 543,2 (21,39) 215,3 (8,48) 222,2 (8,75) 8 (17) (21,69) 268 (10,55) 220,1 (8,67) 12 (26) (22,48) 300 (11,81) 14 (30) (25,47) 348,0 (13,7) 20 (45) ,3 (51,11) 609,4 (24) 464,7 (18,3) 91 (200) (63,54) 162 (357) Montáž na přírubu Rám H W D1 D2 Hmotnost 2 481,8 (18,97) 206,2 (8,12) 148,3 (5,84) 63,7 (2,51) 8 (17) (20,28) 260 (10,24) 127,4 (5,02) 84,6 (3,33) 12 (26) (21,06) 292 (11,5) 14 (30) (24,06) 340 (13,39) 20 (45) 6 665,5 (26,2) 308 (12,13) 208,4 (8,2) 138 (5,43) 38 (84) (34,45) 430 (16,93) 96 (212) Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

22 Vysoký výkon. Flexibilní řízení. Měnič PowerFlex 755 0, kw/ Hp se vstupními napájeními V DC Stejnosměrný měnič se společnou sběrnicí PowerFlex 755 je navržen k zajištění flexibility, připojitelnosti a produktivity a nabízí snadné použití a vysokou výkonnost pro širokou škálu různorodých aplikací řízení motorů. Je ideální pro stroje, které budou těžit z možnosti zaměřených na bezpečnost, flexibilitu aplikace a malé rozměry. Jsou také vhodné pro různé podmínky provozního prostředí. Stejnosměrný měnič se společnou sběrnicí PowerFlex 755 nabízí více funkcí řízení, komunikace, bezpečnosti a také podporu variant hardwaru, které nenabízí žádné jiné měniče v této třídě. Stejnosměrný měnič se společnou sběrnicí PowerFlex 755 lze nakonfigurovat a naprogramovat pomocí pohybových instrukcí v prostředí Studio 5000, které jsou pak sdíleny se servopohony Kinetix. Tyto společné uživatelské dojmy pomáhají snižovat složitost a spoří cenný čas vývojářů. PowerFlex 755 v přehledu Vstupní hodnoty 540 V DC 650 V DC 810 V DC 932 V DC 0, kw/2, A Hp/2, A Hp/1, A 7, kw/ A Řízení motoru Skalární řízení (V/Hz) Bezsnímačové vektorové řízení Vektorové řízení s technologií FORCE (s enkodérem a bez enkodéru) Krytí IP00/IP20, NEMA/UL otevřený typ Montáž na přírubu IP54/NEMA/UL, typ 12 Bezpečnost Kabelem propojené bezpečné vypnutí krouticího momentu, SIL, PLe, CAT 3 Kabelem propojené monitorování bezpečné rychlosti SIL, PLe, CAT 4 Další funkce Vestavěný port EtherNet/IP Automatická konfigurace zařízení Programování pohybovými instrukcemi v softwaru Studio 5000 Logix Designer Prediktivní diagnostika Nastavitelné řízení napětí Pět pozic pro volitelné příslušenství pro V/V, zpětnou vazbu, bezpečnost, pomocné napájení řízení, komunikaci Přesné polohování s PCAM, krokovač, elektronické převody a rychlostní/polohové profily Podpora inkrementální a absolutní zpětné vazby a zpětné vazby s vysokým rozlišením Certifikace ABS Seismické normy AC156 ATEX (1) culus CE EAC KCC Volitelné Viz strany vybavení (1) Vyžaduje volitelné možnosti V/V řady 11 a dceřiné karty ATEX (2) Certifikace platí pro bezpečnostní verze S, S1 a S3 při instalaci v měniči. Permanentní magnet s montáží na povrch: Rámy 1 7 (s a bez enkodéru) Rámy 8 10 (s enkodérem) Vnitřní permanentní magnet: Rámy 1 7 (s a bez enkodéru) Rámy 8 10 (s enkodérem) IP20, NEMA/UL typ 1 (skříň typu MCC) IP54, NEMA typ 12 (skříň typu MCC) Síťově propojené bezpečného vypnutí krouticího momentu, SIL, PLe, CAT 3 TorqProve pro zdvihací aplikace Čerpací kozlík a vypnutí čerpadla pro čerpací aplikace u ropných vrtů Čerpání a přenos u vláknových aplikací Zapouzdření máčením Tlumivka stejnosměrného vedení Pojistky střídavého vedení jsou obsaženy u měničů s rámy 8 10 Výsuvná konstrukce pro měniče s rámy 8 10 Lloyd s Register RCM RINA RoHS SEMI F47 TÜV FS (2) Pojistky stejnosměrné sběrnice dodávány samostatně Integrovaný filtr EMC. K dispozici je externí tlumivka souhlasného napětí. Další informace viz stranu 63 a 1321 Power Conditioning Products Technical Data, publikace 1321-TD Výstupní tlumivky, ukončení a moduly pro potlačení odražených vln jsou volitelné prvky. Viz strany K dispozici jsou možnosti bezpečnostních funkcí, zpětné vazby a další možnosti měniče. Viz strany LCD modul obslužného rozhraní (HIM) s vícejazyčnou podporou formou posouvajícího textu je dostupný jako volitelné příslušenství. Viz stranu 60 ohledně dalších volitelných možností. Komunikace: Vestavěný prvek EtherNet/IP. Viz stranu 61 ohledně dalších volitelných možností. Vestavěné V/V: 1 Digitální vstup. Viz stranu 62 ohledně dalších volitelných možností. Integrální tranzistor brzdy pro rámy 1 5, volitelně pro rámy 6 7. Informace o odporech vám poskytnou partneři společnosti Rockwell Automation Encompass. 22 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

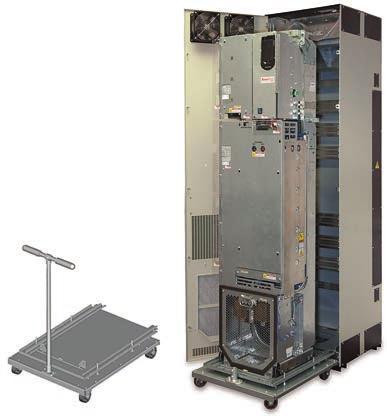

23 Měnič PowerFlex 755 Měniče PowerFlex 755 s montáží na stěnu Nástěnné měniče PowerFlex 755 mají výkonový rozsah od 0,75 kw/1 k do 270 kw/400 k a jsou dostupné v různých variantách skříně pro tovární nebo terénní instalaci, které splňují většinu požadavků na okolní prostředí. Standardní provedení je optimalizováno pro instalaci do rozvaděčové skříně a dimenzováno na IP00/IP20, NEMA/UL otevřeného typu. Nástěnné měniče lze přestavět na IP20, NEMA/ UL typu 1 pomocí volitelné sady obsahující protiprachový kryt a lištu elektroinstalační trubky. Je rovněž dostupná varianta se zvýšeným krytím (IP54, NEMA Type 12) pro náročná prostředí. Měniče s montáží na přírubu jsou k dispozici jako tovární volitelná možnost (rámy 1 5) nebo jako sady pro montáž v terénu (rámy 6 7) a jsou navrženy pro snížení nároků na chlazení uvnitř rozvaděče namontováním chladiče měniče na vnějšek skříně. Tlumivka stejnosměrného vedení je součástí všech rámů a vnitřní tranzistor je standardem na rámech 1 5 a volitelně na rámech 6 7. Měniče PowerFlex 755 s montáží na podlahu Měniče PowerFlex 755 s montáží na podlahu mají rozsah výkonu od 200 kw/250 HP do 1400 kw/2000 Hp a nabízejí několik hodnot jmenovité zátěže, které měničům umožňují poskytnout flexibilitu pro různé požadavky aplikace. Jeden měnič může poskytnout tři různé jmenovité proudy směrem k motoru. Například měnič 480 A lze použít k napájení motoru 400 HP v režimu nízké zátěže, motoru 350 HP v režimu normální zátěže a motor 300 HP v režimu vysoké zátěže. Nízká zátěž = 110 % jmenovitého proudu motoru po dobu 60 sekund Normální zátěž = 110 % jmenovitého proudu motoru po dobu 60 sekund/150 % jmenovitého proudu motoru po dobu 3 sekund Vysoká zátěž = 150 % jmenovitého proudu motoru po dobu 60 sekund/180 % jmenovitého proudu motoru po dobu 3 sekund IP20, NEMA Typ 1 Společná sběrnice měniče (rozvaděč typ 2500 MCC) (zobrazen rám 9) Zahrnuje: Integrované pojistky vysouvací konstrukce, vzduchotěsný kanál, kryt výstupu vzduchu a řídicí/ochranná zařízení. Výsuvná konstrukce (zobrazen rám 8) Výsuvný vozík je vyžadován pro měniče s rámem Vozík má nastavitelnou pohotovostní výšku v rozmezí mm (0 7,2 in.) a offset/dosah pohotovostní výšky v rozsahu mm (0 4,5 in.). Informace k objednávání jsou uvedené na 63. Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

24 Měnič PowerFlex 755 Doplňující informace Měniče série PowerFlex 750, brožura, publikace 750-BR001 Měniče série PowerFlex 750, technické údaje, publikace 750-TD001 Měnič frekvence PowerFlex 750 Rychlý start, publikace 750-QS001 Vysvětlení katalogového čísla 20G 1 4 N D 248 J A 0 N N N N N -ND-P24 -P30 Code 1 4 Enclosure Voltage Rating Input Type Description AC input with precharge and DC terminals DC input with precharge Rating Filtering and Common Mode Capacitor Configuration Brake IGBT Door Mounted HIM (Frames 8 10 only) Cabinet Options (21G) 24 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

25 Měnič PowerFlex 755 Výběr výrobků Měniče se společnou sběrnicí jmenovitý vstup 540 V DC IP 00/IP 20, NEMA/UL otevřený typ (1) Nízké zatížení (2) Normální zatížení Vysoké zatížení Pokrač. 1 min kw Pokrač. 1 min 3-S kw Pokrač. 1 min 3-S Kat. č. (3)(4) 2,1 2,3 3,2 0,75 1,3 2,3 3,2 0,37 20G11RC2P1JA0NNNNN 1 3,5 3,9 5,3 1,5 2,1 3,9 5,3 0,75 20G11RC3P5JA0NNNNN 5 5,5 7,5 2,2 3,5 5,5 7,5 1,5 20G11RC5P0JA0NNNNN 8,7 9,6 13, ,6 13,1 2,2 20G11RC8P7JA0NNNNN 11,5 13,1 17,3 5,5 8,7 13,1 17,3 4 20G11RC011JA0NNNNN 15,4 16,9 23,1 7,5 11,5 17,2 23,1 5,5 20G11RC015JA0NNNNN 2,1 3,1 3,7 0,75 2,1 3,1 3,7 0,75 20G11NC2P1JA0NNNNN 2 3,5 5,2 6,3 1,5 3,5 5,2 6,3 1,5 20G11NC3P5JA0NNNNN 5 7,5 9 2,2 5 7,5 9 2,2 20G11NC5P0JA0NNNNN 8, ,6 4 8, ,6 4 20G11NC8P7JA0NNNNN 11,5 17,2 20,7 5,5 11,5 17,2 20,7 5,5 20G11NC011JA0NNNNN 15,4 16,9 23,1 7,5 11,5 17,2 23,1 5,5 20G11NC015JA0NNNNN 22 24, ,4 24,2 33 7,5 20G11NC022JA0NNNNN G11NC030JA0NNNNN ,7 55,5 18, , G11NC037JA0NNNNN 43 47,3 64, ,5 66,6 18,5 20G11NC043JA0NNNNN G11NC060JA0NNNNN , G11NC072JA0NNNNN 85 93, G14NC085JA0NNNNN G14NC104JA0NNNNN G14NC140JN0NNNNN (5) G14NC170JN0NNNNN (5) G14NC205JN0NNNNN (5) G14NC260JN0NNNNN (5) G14NC302JN0NNNNN (5) G14NC367JN0NNNNN (5) G14NC456JN0NNNNN (5) G14NC477JNONNNNN (5) (1) Měniče s rámem 1 5 jsou IP20, NEMA/UL, otevřeného typu. Měniče s rámem 6 7 jsou IP00, NEMA/UL, otevřeného typu. Rámy 8 10 jsou IP20, NEMA/UL typu 1. Rámy 1 7 lze přestavět na IP20, NEMA/UL typ 1 s volitelnou sadou ( NEMA1-Fx), kde x je velikost rámu měniče. (2) Lehké zatížení je dostupné pouze pro měniče s rámy Lehké zatížení umožňuje přetížení 110 % po dobu 1 minuty a nedovoluje přetížení 3 sekundy. (3) Šestý znak (označený v této tabulce znakem *) určuje typ schránky a hloubku. B = IP 20, NEMA/UL typ 1, typ MCC s hloubkou 600 mm (23,6 in.) a L = IP 20, NEMA/UL typ 1, typ MCC s hloubkou 800 mm (31,5 in.). (4) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC; J = instalováno a A = demontováno. (5) 12. znak určuje, zda je zahrnut systém vnitřního dynamického brzdění IGBT; A = tranzistor interního dynamického brzdění instalován; N = tranzistor interního dynamického brzdění není instalován. (6) U měničů s rámy 8 10 se vyžaduje použití výsuvného vozíku, aby se usnadnilo připojení napájení a upevnění ve skříni. Viz strana 63. (tabulka pokračuje na další straně) kw rámu Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

26 Měnič PowerFlex 755 Měniče se společnou sběrnicí jmenovitý vstup 540 V DC (pokračování) IP 00/IP 20, NEMA/UL otevřený typ (pokračování) (1) Nízké zatížení (2) Normální zatížení Vysoké zatížení Pokrač. 1 min kw Pokrač. 1 min 3-S kw Pokrač. 1 min 3-S Kat. č. (3)(4) G14*C460JN0NNNNN 8 (6) G14*C540JN0NNNNN G14*C567JN0NNNNN G14*C650JN0NNNNN G14*C750JN0NNNNN G14*C770JN0NNNNN G14*C910JN0NNNNN 9 (6) G14*C1K0JN0NNNNN G14*C1K1JN0NNNNN G14*C1K2JN0NNNNN G14*C1K4JN0NNNNN G14*C1K5JN0NNNNN G14*C1K6JN0NNNNN 10 (6) G14*C2K1JN0NNNNN kw rámu (1) Měniče s rámem 1 5 jsou IP20, NEMA/UL, otevřeného typu. Měniče s rámem 6 7 jsou IP00, NEMA/UL, otevřeného typu. Rámy 8 10 jsou IP20, NEMA/UL typu 1. Rámy 1 7 lze přestavět na IP20, NEMA/UL typ 1 s volitelnou sadou ( NEMA1-Fx), kde x je velikost rámu měniče. (2) Lehké zatížení je dostupné pouze pro měniče s rámy Lehké zatížení umožňuje přetížení 110 % po dobu 1 minuty a nedovoluje přetížení 3 sekundy. (3) Šestý znak (označený v této tabulce znakem *) určuje typ schránky a hloubku. B = IP 20, NEMA/UL typ 1, typ MCC s hloubkou 600 mm (23,6 in.) a L = IP 20, NEMA/UL typ 1, typ MCC s hloubkou 800 mm (31,5 in.). (4) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC; J = instalováno a A = demontováno. (5) 12. znak určuje, zda je zahrnut systém vnitřního dynamického brzdění IGBT; A = tranzistor interního dynamického brzdění instalován; N = tranzistor interního dynamického brzdění není instalován. (6) U měničů s rámy 8 10 se vyžaduje použití výsuvného vozíku, aby se usnadnilo připojení napájení a upevnění ve skříni. Viz stranu Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

27 Měnič PowerFlex 755 Měniče se společnou sběrnicí jmenovitý vstup 540 V DC (pokračování) IP54, NEMA/UL, typ 12 Nízké zatížení (1) Normální zatížení Vysoké zatížení Pokrač. 1 min kw Pokrač. 1 min 3-S kw Pokrač. 1 min 3-S Kat. č. (2) 2,1 3,1 3,7 0,75 2,1 3,1 3,7 0,75 20G11GC2P1JA0NNNNN 2 3,5 5,2 6,3 1,5 3,5 5,2 6,3 1,5 20G11GC3P5JA0NNNNN 5 7,5 9 2,2 5 7,5 9,0 2,2 20G11GC5P0JA0NNNNN 8, ,6 4 8, ,6 4 20G11GC8P7JA0NNNNN 11,5 17,2 20,7 5,5 11,5 17,2 20,7 5,5 20G11GC011JA0NNNNN 15,4 16,9 23,1 7,5 11,5 17,2 23,1 5,5 20G11GC015JA0NNNNN 22 24, ,4 24,2 33 7,5 20G11GC022JA0NNNNN G11GC030JA0NNNNN ,7 55,5 18, , G11GC037JA0NNNNN 43 47,3 64, ,5 66,6 18,5 20G11GC043JA0NNNNN G11GC060JA0NNNNN , G14GC072JA0NNNNN , G14GC085JA0NNNNN G14GC104JN0NNNNN (3) G14GC140JN0NNNNN (3) G14GC170JN0NNNNN (3) G14GC205JN0NNNNN (3) G14GC260JN0NNNNN (3) G14GC302JN0NNNNN (3) G14GC367JN0NNNNN (3) G14GC456JN0NNNNN (3) G14JC460JN0NNNNN 8 (4) G14JC540JN0NNNNN G14JC567JN0NNNNN G14JC650JN0NNNNN G14JC750JN0NNNNN G14JC770JN0NNNNN G14JC910JN0NNNNN 9 (4) G14JC1K0JN0NNNNN G14JC1K1JN0NNNNN G14JC1K2JN0NNNNN G14JC1K4JN0NNNNN G14JC1K5JN0NNNNN G14JC1K6JN0NNNNN 10 (4) G14JC2K1JN0NNNNN kw rámu (1) Lehké zatížení je dostupné pouze pro měniče s rámy Lehké zatížení umožňuje přetížení 110 % po dobu 1 minuty a nedovoluje přetížení 3 sekundy. (2) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC. J = instalováno, A = demontováno. (3) 12. znak určuje, zda je zahrnut systém vnitřního dynamického brzdění IGBT; A = tranzistor interního dynamického brzdění instalován; N = tranzistor interního dynamického brzdění není instalován. (4) U měničů s rámy 8 10 se vyžaduje použití výsuvného vozíku, aby se usnadnilo připojení napájení a upevnění ve skříni. Viz strana 63. Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

28 Měnič PowerFlex 755 Měniče se společnou sběrnicí jmenovitý vstup 540 V DC (pokračování) Montáž na přírubu (Přední strana: IP20, NEMA/UL Typ otevřený; zadní/chladič: IP66, NEMA/UL typ 4X) Poznámka: Rám 6 7 IP00, NEMA, měniče otevřeného typu lze přestavět na měnič s montáží na přírubu (zadní/ chladič: IP66, NEMA/UL typ 4X) s volitelnou uživatelem instalovanou sadou příruby ( FLNG4-F6 pro rám 6 a FLNG4-F7 pro rám 7). Viz strana 26 pro měniče 540V DC, rám 6 7 IP00, NEMA otevřeného typu. Normální zatížení Vysoké zatížení Pokrač. 1 min 3-S kw Pokrač. 1 min 3-S kw Kat. č. (1) 2,1 3,1 3,7 0,75 2,1 3,1 3,7 0,75 20G11FC2P1JA0NNNNN 2 3,5 5,2 6,3 1,5 3,5 5,2 6,3 1,5 20G11FC3P5JA0NNNNN 5 7,5 9 2,2 5 7,5 9 2,2 20G11FC5P0JA0NNNNN 8, ,6 4 8, ,6 4 20G11FC8P7JA0NNNNN 11,5 17,2 20,7 5,5 11,5 17,2 20,7 5,5 20G11FC011JA0NNNNN 15,4 16,9 23,1 7,5 11,5 17,2 23,1 5,5 20G11FC015JA0NNNNN 22 24, ,4 24,2 33 7,5 20G11FC022JA0NNNNN G11FC030JA0NNNNN ,7 55,5 18, , G11FC037JA0NNNNN 43 47,3 64, ,5 66,6 18,5 20G11FC043JA0NNNNN G11FC060JA0NNNNN 4 72,0 79, G11FC072JA0NNNNN 85 93, G14FC085JA0NNNNN G14FC104JA0NNNNN rámu (1) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC; J = instalováno a A = demontováno. 28 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

29 Měnič PowerFlex 755 Měniče se společnou sběrnicí jmenovitý vstup 650 V DC IP 00/IP 20, NEMA/UL otevřený typ (1) Nízké zatížení (2) Normální zatížení Vysoké zatížení Pokrač. 1 min HP Pokrač. 1 min 3-S HP Pokrač. 1 min 3-S Kat. č. (3)(4) 2,1 2,3 3,2 1 1,1 2,3 3,2 0,5 20G11RD2P1JA0NNNNN 1 3,4 3,7 5,1 2 2,8 4,2 5,1 1 20G11RD3P4JA0NNNNN 5 5,5 7,5 3 3,4 5,5 7,5 2 20G11RD5P0JA0NNNNN 8 8, , G11RD8P0JA0NNNNN 11 12,1 16,5 7,5 8 12,1 16,5 5 20G11RD011JA0NNNNN 14 15, ,5 21 7,5 20G11RD014JA0NNNNN 2,1 3,1 3,7 1 2,1 3,1 3,7 1 20G11ND2P1JA0NNNNN 2 3,4 5,1 6,1 2 3,4 5,1 6,1 2 20G11ND3P4JA0NNNNN 5 7,5 9, , G11ND5P0JA0NNNNN , ,4 5 20G11ND8P0JA0NNNNN 11 16,5 19,8 7, ,5 19,8 7,5 20G11ND011JA0NNNNN 14 15, ,5 21 7,5 20G11ND014JA0NNNNN 22 24, , G11ND022JA0NNNNN 27 29,7 40, , G11ND027JA0NNNNN , , G11ND034JA0NNNNN , G11ND040JA0NNNNN 52 57,2 78, G11ND052JA0NNNNN ,5 97, , G11ND065JA0NNNNN 77 84, , G14ND077JA0NNNNN G14ND096JA0NNNNN G14ND125JN0NNNNN (5) G14ND156JN0NNNNN (5) G14ND186JN0NNNNN (5) G14ND248JN0NNNNN (5) G14ND302JN0NNNNN (5) G14ND361JN0NNNNN (5) G14ND415JN0NNNNN (5) G14ND477JN0NNNNN (5) HP rámu (1) Měniče s rámem 1 5 jsou IP20, NEMA/UL, otevřeného typu. Měniče s rámem 6 7 jsou IP00, NEMA/UL, otevřeného typu. Rámy 8 10 jsou IP20, NEMA/UL typu 1. Rámy 1 7 lze přestavět na IP20, NEMA/UL typ 1 s volitelnou sadou ( NEMA1-Fx), kde x je velikost rámu měniče. (2) Lehké zatížení je dostupné pouze pro měniče s rámy Lehké zatížení umožňuje přetížení 110 % po dobu 1 minuty a nedovoluje přetížení 3 sekundy. (3) Šestý znak (označený v této tabulce znakem *) určuje typ schránky a hloubku. B = IP 20, NEMA/UL typ 1, typ MCC s hloubkou 600 mm (23,6 in.) a L = IP 20, NEMA/UL typ 1, typ MCC s hloubkou 800 mm (31,5 in.). (4) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC; J = instalováno a A = demontováno. (5) 12. znak určuje, zda je zahrnut systém vnitřního dynamického brzdění IGBT; A = tranzistor interního dynamického brzdění instalován; N = tranzistor interního dynamického brzdění není instalován. (6) U měničů s rámy 8 10 se vyžaduje použití výsuvného vozíku, aby se usnadnilo připojení napájení a upevnění ve skříni. Viz strana 63. (tabulka pokračuje na další straně) Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

30 Měnič PowerFlex 755 Měniče se společnou sběrnicí jmenovitý vstup 650 V DC (pokračování) IP 00/IP 20, NEMA/UL otevřený typ (pokračování) (1) Nízké zatížení (2) Normální zatížení Vysoké zatížení Pokrač. 1 min HP Pokrač. 1 min 3-S HP Pokrač. 1 min 3-S Kat. č. (3)(4) G14*D430JN0NNNNN 8 (6) G14*D485JN0NNNNN G14*D545JN0NNNNN G14*D617JN0NNNNN G14*D710JN0NNNNN G14*D740JN0NNNNN G14*D800JN0NNNNN 9 (6) G14*D960JN0NNNNN G14*D1K0JN0NNNNN G14*D1K2JN0NNNNN G14*D1K3JN0NNNNN G14*D1K4JN0NNNNN G14*D1K5JN0NNNNN 10 (6) G14*D2K0JN0NNNNN HP rámu (1) Měniče s rámem 1 5 jsou IP20, NEMA/UL, otevřeného typu. Měniče s rámem 6 7 jsou IP00, NEMA/UL, otevřeného typu. Rámy 8 10 jsou IP20, NEMA/UL typu 1. Rámy 1 7 lze přestavět na IP20, NEMA/UL typ 1 s volitelnou sadou ( NEMA1-Fx), kde x je velikost rámu měniče. (2) Lehké zatížení je dostupné pouze pro měniče s rámy Lehké zatížení umožňuje přetížení 110 % po dobu 1 minuty a nedovoluje přetížení 3 sekundy. (3) Šestý znak (označený v této tabulce znakem *) určuje typ schránky a hloubku. B = IP 20, NEMA/UL typ 1, typ MCC s hloubkou 600 mm (23,6 in.) a L = IP 20, NEMA/UL typ 1, typ MCC s hloubkou 800 mm (31,5 in.). (4) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC; J = instalováno a A = demontováno. (5) 12. znak určuje, zda je zahrnut systém vnitřního dynamického brzdění IGBT; A = tranzistor interního dynamického brzdění instalován; N = tranzistor interního dynamického brzdění není instalován. (6) U měničů s rámy 8 10 se vyžaduje použití výsuvného vozíku, aby se usnadnilo připojení napájení a upevnění ve skříni. Viz stranu Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

31 Měnič PowerFlex 755 Měniče se společnou sběrnicí jmenovitý vstup 650 V DC (pokračování) IP54, NEMA/UL, typ 12 Nízké zatížení (1) Normální zatížení Vysoké zatížení Pokrač. 1 min HP Pokrač. 1 min 3-S HP Pokrač. 1 min 3-S Kat. č. (2) 2,1 3,1 3,7 1 2,1 3,1 3,7 1 20G11GD2P1JA0NNNNN 2 3,4 5,1 6,1 2 3,4 5,1 6,1 2 20G11GD3P4JA0NNNNN 5 7, , G11GD5P0JA0NNNNN , ,4 5 20G11GD8P0JA0NNNNN 11 16,5 19,8 7, ,5 19,8 7,5 20G11GD011JA0NNNNN 14 15, ,5 21 7,5 20G11GD014JA0NNNNN 22 24, , G11GD022JA0NNNNN 27 29,7 40, , G11GD027JA0NNNNN , , G11GD034JA0NNNNN , G11GD040JA0NNNNN 52 57, G11GD052JA0NNNNN ,5 97, , G14GD065JA0NNNNN , , G14GD077JA0NNNNN G14GD096JN0NNNNN (3) G14GD125JN0NNNNN (3) G14GD156JN0NNNNN (3) G14GD186JN0NNNNN (3) G14GD248JN0NNNNN (3) G14GD302JN0NNNNN (3) G14GD361JN0NNNNN (3) G14GD415JN0NNNNN (3) G14JD430JN0NNNNN 8 (4) G14JD485JN0NNNNN G14JD545JN0NNNNN G14JD617JN0NNNNN G14JD710JN0NNNNN G14JD740JN0NNNNN G14JD800JN0NNNNN 9 (4) G14JD960JN0NNNNN G14JD1K0JN0NNNNN G14JD1K2JN0NNNNN G14JD1K3JN0NNNNN G14JD1K4JN0NNNNN G14JD1K5JN0NNNNN 10 (4) G14JD2K0JN0NNNNN (1) Lehké zatížení je dostupné pouze pro měniče s rámy Lehké zatížení umožňuje přetížení 110 % po dobu 1 minuty a nedovoluje přetížení 3 sekundy. (2) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC; J = instalováno a A = demontováno. (3) 12. znak určuje, zda je zahrnut systém vnitřního dynamického brzdění IGBT; A = tranzistor interního dynamického brzdění instalován; N = tranzistor interního dynamického brzdění není instalován. (4) U měničů s rámy 8 10 se vyžaduje použití výsuvného vozíku, aby se usnadnilo připojení napájení a upevnění ve skříni. Viz strana 63. HP rámu Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

32 Měnič PowerFlex 755 Měniče se společnou sběrnicí jmenovitý vstup 650 V DC (pokračování) Montáž na přírubu (Přední strana: IP20, NEMA/UL Typ otevřený; zadní/chladič: IP66, NEMA/UL typ 4X) Poznámka: Rám 6 7 IP00, NEMA, měniče otevřeného typu lze přestavět na měnič s montáží na přírubu (zadní/ chladič: IP66, NEMA/UL typ 4X) s volitelnou uživatelem instalovanou sadou příruby ( FLNG4-F6 pro rám 6 a FLNG4-F7 pro rám 7). Viz strana 29 pro měniče 650V DC, rám 6 7 IP00, NEMA otevřeného typu. Normální zatížení Vysoké zatížení Pokrač. 1 min 3-S HP Pokrač. 1 min 3-S HP Kat. č. (1) rámu 2,1 3,1 3,7 1 2,1 3,1 3,7 1 20G11FD2P1JA0NNNNN 2 3,4 5,1 6,1 2 3,4 5,1 6,1 2 20G11FD3P4JA0NNNNN 5 7, , G11FD5P0JA0NNNNN , ,4 5 20G11FD8P0JA0NNNNN 11 16,5 19,8 7, ,5 19,8 7,5 20G11FD011JA0NNNNN 14 15, ,5 21 7,5 20G11FD014JA0NNNNN 22 24, , G11FD022JA0NNNNN 27 29,7 40, , G11FD027JA0NNNNN , , G11FD034JA0NNNNN , G11FD040JA0NNNNN 52,0 57, G11FD052JA0NNNNN 4 65,0 71,5 97, , G11FD065JA0NNNNN 77 84, , G14FD077JA0NNNNN G14FD096JA0NNNNN (1) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC. J = instalováno, A = demontováno. 32 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

33 Měnič PowerFlex 755 Měniče se společnou sběrnicí jmenovitý vstup 810 V DC IP 00/IP 20, NEMA/UL otevřený typ (1) Důležité: Pro napětí 810 V DC nemohou být měniče série PowerFlex 750 s rámy 3 5 použity na stejné společné stejnosměrné sběrnici jako měniče série PowerFlex 750 s rámy 6 10 pro napětí 810/932 V DC. Ohledně podrobností kontaktujte místní obchodní zastoupení Rockwell Automation nebo distributora výrobků Allen-Bradley. Nízké zatížení (2) Normální zatížení Vysoké zatížení Pokrač. 1 min HP Pokrač. 1 min 3-S HP Pokrač. 1 min 3-S HP Kat. č. (3) rámu 1,7 1,9 2,6 1 1,7 1,4 2,6 1 20G11NE1P7JA0NNNNN 3 2,7 3 4,1 2 1,7 2,6 4,1 20G11NE2P7JA0NNNNN 3,9 4,29 5,85 3 2,7 4,1 5,9 2 20G11NE3P9JA0NNNNN 6,1 6,7 9,2 5 3,9 5,9 9,2 3 20G11NE6P1JA0NNNNN 9 9,9 13,5 7,5 6,1 9,2 13,5 5 20G11NE9P0JA0NNNNN 11 12,1 16, ,5 16,5 7,5 20G11NE011JA0NNNNN 17 18,7 25, ,5 25, G11NE017JA0NNNNN 22 24, , G11NE022JA0NNNNN 27 29,7 40, , G11NE027JA0NNNNN , ,5 48, G11NE032JA0NNNNN 41 45,1 61, , G14NE041JA0NNNNN , , G14NE052JA0NNNNN 12 13, ,1 13,7 18 7,5 20G14NE012JN0NNNNN (4) , G14NE018JN0NNNNN (4) 23 25,3 34, , G14NE023JN0NNNNN (4) 24 26, , G14NE024JN0NNNNN (4) 28 30, , G14NE028JN0NNNNN (4) 33 36,3 49, , G14NE033JN0NNNNN (4) 42 46, , G14NE042JN0NNNNN (4) G14NE053JN0NNNNN (4) G14NE063JN0NNNNN (4) G14NE077JN0NNNNN (4) G14NE099JN0NNNNN (4) G14NE125JN0NNNNN (4) G14NE144JN0NNNNN (4) G14NE192JN0NNNNN (4) G14NE242JN0NNNNN (4) G14NE289JN0NNNNN (4) (1) Měniče s rámem 3 5 jsou IP20, NEMA/UL, otevřeného typu. Měniče s rámem 6 7 jsou IP00, NEMA/UL, otevřeného typu. Rámy 8 10 jsou IP20, NEMA/UL typu 1. Rámy 3 7 lze přestavět na IP20, NEMA/UL typ 1 s volitelnou sadou ( NEMA1-Fx), kde x je velikost rámu měniče. (2) Lehké zatížení je dostupné pouze pro měniče s rámy Lehké zatížení umožňuje přetížení 110 % po dobu 1 minuty a nedovoluje přetížení 3 sekundy. (3) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC; J = instalováno a A = demontováno. (4) 12. znak určuje, zda je zahrnut systém vnitřního dynamického brzdění IGBT; A = tranzistor interního dynamického brzdění instalován; N = tranzistor interního dynamického brzdění není instalován. (5) U měničů s rámy 8 10 se vyžaduje použití výsuvného vozíku, aby se usnadnilo připojení napájení a upevnění ve skříni. Viz strana 63. (tabulka pokračuje na následující straně) Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

34 Měnič PowerFlex 755 Měniče se společnou sběrnicí jmenovitý vstup 810 V DC (pokračování) IP 00/IP 20, NEMA/UL otevřený typ (pokračování) (1) Důležité: Pro napětí 810 V DC nemohou být měniče série PowerFlex 750 s rámy 3 5 použity na stejné společné stejnosměrné sběrnici jako měniče série PowerFlex 750 s rámy 6 10 pro napětí 810/932 V DC. Ohledně podrobností kontaktujte místní obchodní zastoupení Rockwell Automation nebo distributora výrobků Allen-Bradley. Nízké zatížení (2) Normální zatížení Vysoké zatížení Pokrač. 1 min HP Pokrač. 1 min 3-S HP Pokrač. 1 min 3-S HP Kat. č. (3)(4)(5) rámu G14*E295JN0NNNNN 8 (6) G14*E355JN0NNNNN G14*E395JN0NNNNN G14*E435JN0NNNNN G14*E460JN0NNNNN G14*E510JN0NNNNN G14*E595JN0NNNNN 9 (6) G14*E630JN0NNNNN G14*E760JN0NNNNN G14*E825JN0NNNNN G14*E900JN0NNNNN G14*E980JN0NNNNN G14*E1K1JN0NNNNN 10 (6) G14*E1K4JN0NNNNN (1) Měniče s rámem 3 5 jsou IP20, NEMA/UL, otevřeného typu. Měniče s rámem 6 7 jsou IP00, NEMA/UL, otevřeného typu. Rámy 8 10 jsou IP20, NEMA/UL typu 1. Rámy 3 7 lze přestavět na IP20, NEMA/UL typ 1 s volitelnou sadou ( NEMA1-Fx), kde x je velikost rámu měniče. (2) Lehké zatížení je dostupné pouze pro měniče s rámy Lehké zatížení umožňuje přetížení 110 % po dobu 1 minuty a nedovoluje přetížení 3 sekundy. (3) Šestý znak (označený v této tabulce znakem *) určuje typ schránky a hloubku. B = IP 20, NEMA/UL typ 1, typ MCC s hloubkou 600 mm (23,6 in.) a L = IP 20, NEMA/UL typ 1, typ MCC s hloubkou 800 mm (31,5 in.). (4) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC; J = instalováno a A = demontováno. (5) 12. znak určuje, zda je zahrnut systém vnitřního dynamického brzdění IGBT; A = tranzistor interního dynamického brzdění instalován; N = tranzistor interního dynamického brzdění není instalován. (6) U měničů s rámy 8 10 se vyžaduje použití výsuvného vozíku, aby se usnadnilo připojení napájení a upevnění ve skříni. Viz strana Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

35 Měnič PowerFlex 755 Měniče se společnou sběrnicí jmenovitý vstup 810 V DC (pokračování) IP54, NEMA/UL, typ 12 Důležité: Pro napětí 810 V DC nemohou být měniče série PowerFlex 750 s rámy 3 5 použity na stejné společné stejnosměrné sběrnici jako měniče série PowerFlex 750 s rámy 6 10 pro napětí 810/932 V DC. Ohledně podrobností kontaktujte místní obchodní zastoupení Rockwell Automation nebo distributora výrobků Allen-Bradley. Nízké zatížení (1) Normální zatížení Vysoké zatížení Pokrač. 1 min HP Pokrač. 1 min 3-S HP Pokrač. 1 min 3-S HP Kat. č. (2) rámu 1,7 1,9 2,6 1 1,7 1,4 2,6 1 20G11GE1P7JA0NNNNN 3 2,7 3 4,1 2 1,7 2,6 4,1 1 20G11GE2P7JA0NNNNN 3,9 4,29 5,85 3 2,7 4,1 5,9 2 20G11GE3P9JA0NNNNN 6,1 6,7 9,2 5 3,9 5,9 9,2 3 20G11GE6P1JA0NNNNN 9 9,9 13,5 7,5 6,1 9,2 13,5 5 20G11GE9P0JA0NNNNN 11 12,1 16, ,5 16,5 7,5 20G11GE011JA0NNNNN 17 18,7 25, ,5 25, G11GE017JA0NNNNN 22 24, , G11GE022JA0NNNNN 27 29,7 40, , G11GE027JA0NNNNN , ,5 48, G11GE032JA0NNNNN 41 45,1 61, , , G14GE041JA0NNNNN , ,1 13,7 18 7,5 20G14GE012JN0NNNNN (3) , G14GE018JN0NNNNN (3) 23 25,3 34, , G14GE023JN0NNNNN (3) 24 26, , G14GE024JN0NNNNN (3) 28 30, , G14GE028JN0NNNNN (3) 33 36,3 49, , G14GE033JN0NNNNN (3) 42 46, , G14GE042JN0NNNNN (3) G14GE053JN0NNNNN (3) G14GE063JN0NNNNN (3) G14GE077JN0NNNNN (3) G14GE099JN0NNNNN (3) G14GE125JN0NNNNN (3) G14GE144JN0NNNNN (3) G14GE192JN0NNNNN (3) G14GE242JN0NNNNN (3) G14GE289JN0NNNNN (3) (1) Lehké zatížení je dostupné pouze pro měniče s rámy Lehké zatížení umožňuje přetížení 110 % po dobu 1 minuty a nedovoluje přetížení 3 sekundy. (2) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC; J = instalováno a A = demontováno. (3) 12. znak určuje, zda je zahrnut systém vnitřního dynamického brzdění IGBT; A = tranzistor interního dynamického brzdění instalován; N = tranzistor interního dynamického brzdění není instalován. (tabulka pokračuje na následující straně) Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

36 Měnič PowerFlex 755 Měniče se společnou sběrnicí jmenovitý vstup 810 V DC (pokračování) IP54, NEMA/UL typ 12 (pokračování) Důležité: Pro napětí 810 V DC nemohou být měniče série PowerFlex 750 s rámy 3 5 použity na stejné společné stejnosměrné sběrnici jako měniče série PowerFlex 750 s rámy 6 10 pro napětí 810/932 V DC. Ohledně podrobností kontaktujte místní obchodní zastoupení Rockwell Automation nebo distributora výrobků Allen-Bradley. Nízké zatížení (1) Normální zatížení Vysoké zatížení Pokrač. 1 min HP Pokrač. 1 min 3-S HP Pokrač. 1 min 3-S HP Kat. č. (2)(3) rámu G14JE295JN0NNNNN 8 (4) G14JE355JN0NNNNN G14JE395JN0NNNNN G14JE435JN0NNNNN G14JE460JN0NNNNN G14JE510JN0NNNNN G14JE595JN0NNNNN 9 (4) G14JE630JN0NNNNN G14JE760JN0NNNNN G14JE825JN0NNNNN G14JE900JN0NNNNN G14JE980JN0NNNNN G14JE1K1JN0NNNNN 10 (4) G14JE1K4JN0NNNNN (1) Lehké zatížení je dostupné pouze pro měniče s rámy Lehké zatížení umožňuje přetížení 110 % po dobu 1 minuty a nedovoluje přetížení 3 sekundy. (2) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC; J = instalováno a A = demontováno. (3) 12. znak určuje, zda je zahrnut systém vnitřního dynamického brzdění IGBT; A = tranzistor interního dynamického brzdění instalován; N = tranzistor interního dynamického brzdění není instalován. (4) U měničů s rámy 8 10 se vyžaduje použití výsuvného vozíku, aby se usnadnilo připojení napájení a upevnění ve skříni. Viz stranu Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

37 Měnič PowerFlex 755 Měniče se společnou sběrnicí jmenovitý vstup 810 V DC (pokračování) Montáž na přírubu (Přední strana: IP20, NEMA/UL Typ otevřený; zadní/chladič: IP66, NEMA/UL typ 4X) Důležité: Pro napětí 810 V DC nemohou být měniče série PowerFlex 750 s rámy 3 5 použity na stejné společné stejnosměrné sběrnici jako měniče série PowerFlex 750 s rámy 6 10 pro napětí 810/932 V DC. Ohledně podrobností kontaktujte místní obchodní zastoupení Rockwell Automation nebo distributora výrobků Allen-Bradley. Poznámka: Rám 6 7 IP00, NEMA, měniče otevřeného typu lze přestavět na měnič s montáží na přírubu (zadní/chladič: IP66, NEMA/UL typ 4X) s volitelnou uživatelem instalovanou sadou příruby (sada FLNG4-F6 pro rám 6 a sada FLNG4-F7 pro rám 7). Viz strana 33 pro měniče 810 V DC, rám 6 7 IP00, NEMA otevřeného typu. Normální zatížení Vysoké zatížení Pokrač. 1 min 3-S HP Pokrač. 1 min 3-S HP Kat. č. (1) rámu 1,7 1,9 2,6 1 1,7 1,4 2,6 1 20G11FE1P7JA0NNNNN 3 2,7 3 4,1 2 1,7 2,6 4,1 1 20G11FE2P7JA0NNNNN 3,9 4,29 5,85 3 2,7 4,1 5,9 2 20G11FE3P9JA0NNNNN 6,1 6,7 9,2 5 3,9 5,9 9,2 3 20G11FE6P1JA0NNNNN 9 9,9 13,5 7,5 6,1 9,2 13,5 5 20G11FE9P0JA0NNNNN 11 12,1 16, ,5 16,5 7,5 20G11FE011JA0NNNNN 17 18,7 25, ,5 25, G11FE017JA0NNNNN 22 24, , G11FE022JA0NNNNN 27 29,7 40, , G11FE027JA0NNNNN , ,5 48, G11FE032JA0NNNNN 41 45,1 61, , G14FE041JA0NNNNN , ,5 78, G14FE052JA0NNNNN (1) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC. J = instalováno, A = demontováno. Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

38 Měnič PowerFlex 755 Měniče se společnou sběrnicí jmenovitý vstup 932 V DC IP 00/IP 20, NEMA/UL otevřený typ (1) Nízké zatížení (2) Normální zatížení Vysoké zatížení Pokrač. 1 min kw Pokrač. 1 min 3-S kw Pokrač. 1 min 3-S Kat. č. (3) 12 13,2 18 7,5 9 13,5 18 5,5 20G14NF012JN0NNNNN (4) ,5 22, ,5 7,5 20G14NF015JN0NNNNN (4) , G14NF020JN0NNNNN (4) 23 25,3 34,5 18, G14NF023JN0NNNNN (4) , ,5 20G14NF030JN0NNNNN (4) 34 37, G14NF034JN0NNNNN (4) 46 50, G14NF046JN0NNNNN (4) G14NF050JN0NNNNN (4) G14NF061JN0NNNNN (4) G14NF082JN0NNNNN (4) G14NF098JN0NNNNN (4) G14NF119JN0NNNNN (4) G14NF142JN0NNNNN (4) G14NF171JN0NNNNN (4) G14NF212JN0NNNNN (4) G14NF263JN0NNNNN (4) G14*F265JN0NNNNN (5) 8 (6) G14*F330JN0NNNNN (5) G14*F370JN0NNNNN (5) G14*F415JN0NNNNN (5) G14*F460JN0NNNNN (5) G14*F500JN0NNNNN (5) G14*F590JN0NNNNN (5) 9 (6) G14*F650JN0NNNNN (5) G14*F710JN0NNNNN (5) G14*F765JN0NNNNN (5) G14*F795JN0NNNNN (5) G14*F960JN0NNNNN (5) G14*F1K0JN0NNNNN (5) 10 (6) G14*F1K4JN0NNNNN (5) kw rámu (1) Měniče s rámem 6 7 jsou IP00, NEMA/UL, otevřeného typu. Rámy 8 10 jsou IP20, NEMA/UL typu 1. Rámy 6 7 lze přestavět na IP20, NEMA/UL typ 1 s volitelnou sadou ( NEMA1-Fx), kde x je velikost rámu měniče. (2) Lehké zatížení je dostupné pouze pro měniče s rámy Lehké zatížení umožňuje přetížení 110 % po dobu 1 minuty a nedovoluje přetížení 3 sekundy. (3) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC; J = instalováno a A = demontováno. (4) 12. znak určuje, zda je zahrnut systém vnitřního dynamického brzdění IGBT; A = tranzistor interního dynamického brzdění instalován; N = tranzistor interního dynamického brzdění není instalován. (5) Šestý znak (označený v této tabulce znakem *) určuje typ schránky a hloubku. B = IP 20, NEMA/UL typ 1, typ MCC s hloubkou 600 mm (23,6 in.) a L = IP 20, NEMA/UL typ 1, typ MCC s hloubkou 800 mm (31,5 in.). (6) U měničů s rámy 8 10 se vyžaduje použití výsuvného vozíku, aby se usnadnilo připojení napájení a upevnění ve skříni. Viz strana Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

39 Měnič PowerFlex 755 Měniče se společnou sběrnicí jmenovitý vstup 932 V DC (pokračování) IP54, NEMA/UL, typ 12 Nízké zatížení (1) Normální zatížení Vysoké zatížení Pokrač. 1 min kw Pokrač. 1 min 3-S kw Pokrač. 1 min 3-S kw Kat. č. (2) 12 13,2 18 7,5 9 13,5 18 5,5 20G14GF012JN0NNNNN (3) ,5 22, ,5 7,5 20G14GF015JN0NNNNN (3) , G14GF020JN0NNNNN (3) 23 25,3 34,5 18, G14GF023JN0NNNNN (3) , ,5 20G14GF030JN0NNNNN (3) 34 37, G14GF034JN0NNNNN (3) 46 50, G14GF046JN0NNNNN (3) G14GF050JN0NNNNN (3) G14GF061JN0NNNNN (3) G14GF082JN0NNNNN (3) G14GF098JN0NNNNN (3) G14GF119JN0NNNNN (3) G14GF142JN0NNNNN (3) G14GF171JN0NNNNN (3) G14GF212JN0NNNNN (3) G14GF263JN0NNNNN (3) G14JF265JN0NNNNN 8 (4) G14JF330JN0NNNNN G14JF370JN0NNNNN G14JF415JN0NNNNN G14JF460JN0NNNNN G14JF500JN0NNNNN G14JF590JN0NNNNN 9 (4) G14JF650JN0NNNNN G14JF710JN0NNNNN G14JF765JN0NNNNN G14JF795JN0NNNNN G14JF960JN0NNNNN G14JF1K0JN0NNNNN 10 (4) G14JF1K4JN0NNNNN rámu (1) Lehké zatížení je dostupné pouze pro měniče s rámy Lehké zatížení umožňuje přetížení 110 % po dobu 1 minuty a nedovoluje přetížení 3 sekundy. (2) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC; J = instalováno a A = demontováno. (3) 12. znak určuje, zda je zahrnut systém vnitřního dynamického brzdění IGBT; A = tranzistor interního dynamického brzdění instalován; N = tranzistor interního dynamického brzdění není instalován. (4) U měničů s rámy 8 10 se vyžaduje použití výsuvného vozíku, aby se usnadnilo připojení napájení a upevnění ve skříni. Viz strana 63. Montáž na přírubu (přední strana: IP20, NEMA/UL otevřený typ; zadní/chladič: IP66, NEMA/UL typ 4X) Poznámka: Rám 6 7 IP00, NEMA, měniče otevřeného typu lze přestavět na měnič s montáží na přírubu (zadní/ chladič: IP66, NEMA/UL typ 4X) s volitelnou uživatelem instalovanou sadou příruby ( FLNG4-F6 pro rám 6 a FLNG4-F7 pro rám 7). Viz strana 38 pro měniče 932 V DC, rám 6 7 IP00, NEMA otevřeného typu. Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

40 Měnič PowerFlex 755 Měniče PowerFlex 755 s montáží na podlahu pro konstrukce s otevřeným rámem Podlahové měniče s otevřeným rámem jsou určeny pro aplikace, které vyžadují výkon od 215 kw do 1500 kw (250 k 2000 k) a jsou umístěny ve skříni vašeho výběru Tyto měniče používají stejné jednotky měničů jako produkty třídy IP20 a IP54. Aplikace s otevřeným rámem mohou využívat střídavé vstupní systémy nebo stejnosměrné vstupní systémy se společnou sběrnicí. Podlahové měniče s otevřeným rámem mohou být namontovány rovněž vodorovně, bez snížení výkonu. Podrobnosti viz publikace 750-IN020, Návod k instalaci měniče PowerFlex 755 IP00 NEMA/UL otevřeného typu. Pro objednání měniče v provedení IP00: 1. Pomocí následně uvedených tabulek vyhledejte požadované hodnoty výstupu měniče. 2. Zvolte základní katalogové číslo měniče pro vaše požadované výstupní hodnoty. 3. Zaznamenejte požadované množství. 4. Objednejte specifikované množství (1, 2, nebo 3) základního katalogového čísla měniče. 5. Viz strana 63, kde jsou popsány volitelné sady a publikacet 750-IN020 pro podrobnosti k instalaci. Měniče se společnou sběrnicí jmenovitý vstup 540 V DC Nízké zatížení (LD) Normální zatížení (ND) Vysoké zatížení (HD) Ekvivalent Požadované Pokrač. kw Pokrač. kw Pokrač. kw Základní kat. č. měniče (1) množství rámu (2) G14TC460JN0NNNNN G14TC540JN0NNNNN G14TC567JN0NNNNN G14TC650JN0NNNNN G14TC750JN0NNNNN G14TC770JN0NNNNN G14TC460JN0NNNNN G14TC540JN0NNNNN G14TC567JN0NNNNN G14TC650JN0NNNNN G14TC750JN0NNNNN G14TC770JN0NNNNN G14TC567JN0NNNNN G14TC770JN0NNNNN (1) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC. J = instalováno, A = demontováno. (2) U měničů s rámy 8 10 se vyžaduje použití výsuvného vozíku, aby se usnadnilo připojení napájení a upevnění ve skříni. Viz strana Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

41 Měnič PowerFlex 755 Podlahové měniče PowerFlex 755 pro konstrukce s otevřeným rámem (pokračování) Měniče se společnou sběrnicí jmenovitý vstup 650 V DC Nízké zatížení (LD) Normální zatížení (ND) Vysoké zatížení (HD) Pokrač. HP Pokrač. HP Pokrač. HP Základní kat. č. měniče Požadované množství G14TD430JN0NNNNN G14TD485JN0NNNNN G14TD545JN0NNNNN G14TD617JN0NNNNN G14TD710JN0NNNNN G14TD740JN0NNNNN G14TD430JN0NNNNN G14TD485JN0NNNNN G14TD545JN0NNNNN G14TD617JN0NNNNN G14TD710JN0NNNNN G14TD740JN0NNNNN G14TD545JN0NNNNN G14TD740JN0NNNNN Ekvivalent rámu (1) (1) U měničů s rámy 8 10 se vyžaduje použití výsuvného vozíku, aby se usnadnilo připojení napájení a upevnění ve skříni. Viz strana 63. Měniče se společnou sběrnicí jmenovitý vstup 810 V DC Nízké zatížení (LD) Normální zatížení (ND) Vysoké zatížení (HD) Pokrač. HP Pokrač. HP Pokrač. Základní kat. č. měniče Požadované množství G14TE295JN0NNNNN G14TE355JN0NNNNN G14TE395JN0NNNNN G14TE435JN0NNNNN G14TE460JN0NNNNN G14TE510JN0NNNNN G14TE295JN0NNNNN G14TE355JN0NNNNN G14TE395JN0NNNNN G14TE435JN0NNNNN G14TE460JN0NNNNN G14TE510JN0NNNNN G14TE395JN0NNNNN G14TE510JN0NNNNN HP Ekvivalent rámu (1) (1) U měničů s rámy 8 10 se vyžaduje použití výsuvného vozíku, aby se usnadnilo připojení napájení a upevnění ve skříni. Viz strana 63. Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

42 Měnič PowerFlex 755 Podlahové měniče PowerFlex 755 pro konstrukce s otevřeným rámem (pokračování) Měniče se společnou sběrnicí jmenovitý vstup 932 V DC Nízké zatížení (LD) Normální zatížení (ND) Vysoké zatížení (HD) Pokrač. kw Pokrač. kw Pokrač. Základní kat. č. měniče (2) Požadované množství G14TF265JN0NNNNN G14TF330JN0NNNNN G14TF370JN0NNNNN G14TF415JN0NNNNN G14TF460JN0NNNNN G14TF500JN0NNNNN G14TF265JN0NNNNN G14TF330JN0NNNNN G14TF370JN0NNNNN G14TF415JN0NNNNN G14TF460JN0NNNNN G14TF500JN0NNNNN G14TF370JN0NNNNN G14TF500JN0NNNNN kw Ekvivalent rámu (2) (1) 11. znak určuje výchozí konfiguraci propojky pro vstupní filtr a CMC. J = instalováno, A = demontováno. (2) U měničů s rámy 8 10 se vyžaduje použití výsuvného vozíku, aby se usnadnilo připojení napájení a upevnění ve skříni. Viz strana Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

43 Měnič PowerFlex 755 Podlahové měniče PowerFlex 755 pro konstrukce s otevřeným rámem (pokračování) Zde uvedené sady poskytují možnosti elektrického připojení a větrání společně modulem POD a odpovídajícími kabely pro podlahové měniče s otevřeným rámem PowerFlex 755. Další zobrazené příslušenství zahrnuje vysouvací vozík a jádra EMC. Podrobnosti naleznete v publikaci 750-IN020. Sady volitelného vybavení pro PowerFlex 755 IP00 Rám 8 Rám 9 Rám 10 Popis Vyžadováno? Kat. č. Množství Kat. č. Množství Kat. č. Zakončení pro použití v terénu, DC vstup, Doporučeno BUS5-F BUS5-F BUS5-F10 1 přednabití společné sběrnice (1)(2) Připojovací sběrnice, invertor, střídavý BUS3-F BUS3-F BUS3-F10 1 výstup POD, modul ovládání Vyžadováno POD1-F POD1-F POD1-F8 1 POD, kabel, napájení 24 V (4) PH1-F8 (3) PH2-F PH3-F10 1 Kabel, optické vlákno, 560 mm (22 in.) (4) FCBL1-F8 1 Kabel, optické vlákno, 2,8 m (110 in.) (4) FCBL1-F FCBL1-F10 3 Přijímač-vysílač, optická vlákna SK-R1-FTR1-F8 1 SK-R1-FTR1-F8 2 POD, sada pro vzdálenou montáž Volitelně RPD1-F RPD1-F RPD1-F10 1 Montážní sada, zadní panel Doporučeno MNT2-F MNT2-F MNT2-F10 1 Montážní sada, podlážka MNT3-F MNT3-F MNT3-F10 1 Vedení, horní vývod DUCT2-F DUCT2-F DUCT2-F8 3 Vedení, spodní vstup DUCT4-F DUCT4-F DUCT4-F8 3 Výsuvný vozík CART1-F CART1-F CART1-F8 1 Jistič řídicího napájení (1) 1489-A2D A2D A2D130 3 Zámek jističe řídicího napětí (1) 1489-AAL0A AAL0A AAL0A 3 Jádro EMC, výstup invertoru Volitelně EMCCM1-F EMCCM1-F EMCCM1-F8 3 (1) Pouze měniče se společným stejnosměrným vstupem. (2) Jádra EMC jsou součástí sad BUS5-Fx. (3) Napájecí kabel pro 24 V je součástí každé jednotky měniče s rámem 8. (4) Sady PH1-Fx a FBCL1-Fx se používají, když je řízení namontováno v měniči. Má-li se řízení POD montovat vzdáleně (do vzdálenosti 23 m/75 ft), objednejte namísto toho sadu RPD1-Fx. Množství Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

44 Měnič PowerFlex 755 Připojení k řídicímu centru motorů CENTERLINE (MCC) Chcete-li si vybrat sadu spojení nejvhodnější pro vaši aplikaci, určete následující. POZNÁMKA: Spojovací sada obsahuje tři spojovací desky. 1. Připojujete řídicí centrum motorů CENTERLINE 2100 nebo CENTERLINE 2500? 2. Při pohledu na přední stranu měniče PowerFlex 755 se rozhodněte, kterou stranu měniče chcete připojit. 3. Spojujete podlahové měniče PowerFlex 755 nebo podlahový měnič PowerFlex 755 k řídicímu centru motorů CENTERLINE? Pokud propojujete podlahové měniče PowerFlex 755 nebo pokud připojujete podlahový měnič PowerFlex 755 k řídicímu centru motorů CENTERLINE, použijte sady spojení PowerFlex 755 CENTERLINE Jinak použijte sady spojení PowerFlex 755 CENTERLINE PowerFlex 755, rozbočovací sady 2100 Úplná instalace vyžaduje jednu přechodovou sekci a jednu sadu spojení sběrnice. Spojovací sady zahrnují veškeré potřebné spojovací součásti k provedení všech spojení. Montážní kanál Pozice přípojnice (1) Proudová hodnota Levá strana, sada kat. č. Pravá strana, sada kat. č. Není k dispozici Přechodový úsek (2) Není k dispozici XSEC-LH-20G XSEC-RH-20G 8-10 rámů Pro použití s řídicími centry motorů, které mají montážní kanály 1,5 in. Pro použití s řídicími centry motorů, které nemají montážní kanály. Standardní XBUS-LHNB XBUS-RHNB XBUS-LHNB XBUS-RHNB XBUS-LHNB XBUS-RHNB-3000 Zadní strana s XBUS-LHBB XBUS-RHBB-1200 ochranou XBUS-LHBB XBUS-RHBB XBUS-LHBB XBUS-RHBB-3000 Standardní XBUS-LLNB XBUS-RLNB XBUS-LLNB XBUS-RLNB XBUS-LLNB XBUS-RLNB-3000 Zadní strana s XBUS-LLBB XBUS-RLBB-1200 ochranou XBUS-LLBB XBUS-RLBB XBUS-LLBB XBUS-RLBB-3000 (1) Všechny pozice přípojnice mají 20 in. (2) Spojovací součásti jsou dodávány k instalační volitelné sadě kanálu 1,5 in. PowerFlex 755, rozbočovací sady 2500 Spojovací sady DC zahrnují potřebné spojovací součásti k připojení přípojnic DC+ a DC řídicího centra motorů. Popis Proudová hodnota Kat. č. rámů Rozbočovacísada k propojení pravé strany měniče k rozváděči CENTERLINE DBUSR Rozbočovacísada k propojení pravé strany měniče k rozváděči CENTERLINE DBUSR Rozbočovacísada k propojení pravé strany měniče k rozváděči CENTERLINE DBUSR Rozbočovací sada k propojení několika měničů s rámy 8 10 nebo k propojení levé strany měniče k rozváděči DBUSL CENTERLINE 2500 Rozbočovací sada k propojení několika měničů s rámy 8 10 nebo k propojení levé strany měniče k rozváděči DBUSL CENTERLINE 2500 Rozbočovací sada k propojení několika měničů s rámy 8 10 nebo k propojení levé strany měniče k rozváděči CENTERLINE DBUSL Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

45 Měnič PowerFlex 755 Přibližné rozměry a hmotnosti (rámy 1 7) Rozměry jsou v mm (in.) a hmotnosti v kg (lb). Hmotnosti jsou přibližné. Podrobné informace o hmotnosti jsou uvedeny v dokumentu AC měniče řady PowerFlex 750 Technické údaje, publikace 750-TD001. IP00/IP20, NEMA/UL otevřený typ Rám H W D Hmotnost 1 400,5 (15,77) 110 (4,33) 211 (8,31) 6 (12,75) 2 424,2 (16,7) 134,5 (5,3) 212 (8,35) 7,80 (17,2) (17,87) 190 (7,48) 11,8 (26,1) (18,66) 222 (8,74) 13,6 (30) (21,65) 270 (10,63) 20,4 (45) 6 665,5 (26,2) 308 (12,13) 346,4 (13,64) 38,6 (85) 7 881,5 (34,7) 430 (16,93) 349,6 (13,76) 72,6-108,9 ( ) IP54, NEMA/UL, typ 12 Rám H W D Hmotnost 2 543,2 (21,39) 215,3 (8,48) 222,2 (8,75) 8 (17) (21,69) 268 (10,55) 220,1 (8,67) 12 (26) (22,48) 300 (11,81) 14 (30) (25,47) 348 (13,7) 20 (45) ,3 (51,11) 609,4 (24) 464,7 (18,3) 91 (200) (63,54) 162 (357) Montáž na přírubu Rám H W D1 D2 Hmotnost 2 481,8 (18,97) 206,2 (8,12) 148,3 (5,84) 63,7 (2,51) 8 (17,0) (20,28) 260 (10,24) 127,4 (5,02) 84,6 (3,33) 12 (26,0) (21,06) 292 (11,50) 14 (30,0) (24,06) 340 (13,39) 20,(45,0) 6 665,5 (26,20) 308 (12,13) 208,4 (8,20) 138,(5,43) 38 (84,0) (34,45) 430,0 (16,93) 96 (212,0) Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

46 Měnič PowerFlex 755 Přibližné rozměry a hmotnosti (rámy 8 10) Rozměry jsou v mm (in.) a hmotnosti v kg (lb). Hmotnosti jsou přibližné. Podrobné informace o hmotnosti jsou uvedeny v dokumentu AC měniče řady PowerFlex 750 Technické údaje, publikace 750-TD001. IP20, NEMA/UL typ 1, skříň typu MCC Rám H W D Hmotnost (96,6) 600 (23,6) 600 (23,6) 623 (1374) (47,2) nebo 800 (31,5) 1246 (2748) (70,9) 1869 (4122) IP54, NEMA typ 12, skříň typu MCC Rám H W D Hmotnost (97,5) 600 (23,6) 800 (31,5) 644 (1419) (47,2) 898 (35,4) s filtrem 1287 (2838) (70,9) 1931 (4257) IP 00, NEMA/UL otevřený typ (1) Rám H W D (84,45) 778 (30,63) 425 (16,73) (62,12) (93,62) (1) Podrobné informace o hmotnosti jsou uvedeny v dokumentu AC měniče řady PowerFlex 750 Technické údaje, publikace 750-TD001. Maximální hmotnosti součástí rámy 8 10 Součást Společný DC vstup Převodník/DC vstup s přednabitím 64 (140) Měnič 165 (363) Soustava měniče (otevřený, IP00) 229 (504) 46 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

47 Vysoký výkon. Flexibilní řízení. Systém měničů PowerFlex 755TM kw/ k na vstupním napětí V AC Umožňuje systému měničů PowerFlex 755TM koordinaci více motorů založených na dvou hlavních stavebních blocích: regenerativní společná sběrnice a společná sběrnice měničů. Společná stejnosměrná sběrnice vám umožňuje optimalizovat dimenzování napájení sběrnice tak, aby spotřeba energie zůstávala důsledně v souladu s požadavky dané aplikace. Spojením střídačů a napájení sběrnice v různých uspořádáních a dimenzováních můžete optimalizovat systém s vysokou hustotou napájení a dosáhnout malé zastavěné plochy. Můžete eliminovat externí vícefázové transformátory nebo filtry a související náklady na kabeláž, práci, instalaci a údržbu. PowerFlex 755 v přehledu Vstupní hodnoty 400 V AC 480 V AC 600 V AC 690 V AC Technologie řízení motoru TotalFORCE kw/ Hp kw/ Hp Hp/ kw Hp/ kw Bezsnímačové vektorové řízení Vektorové řízení Ekonomizér Řízení vektoru toku Skalární řízení (V/Hz) Krytí IP21, NEMA/UL, typ 1 IP54, NEMA/UL, typ 12 Bezpečnostní volitelné vybavení Kabelem propojené bezpečné vypnutí krouticího momentu, SIL, PLe, CAT 3 Kabelem propojené monitorování bezpečné rychlosti SIL, PLe, CAT 4 Síťově propojené bezpečného vypnutí krouticího momentu, SIL, PLe, CAT 3 Další funkce Systém měniče se společnou sběrnicí pomáhá dosáhnout flexibility, minimalizovat zastavěný prostor a redukovat náklady na instalaci. Poskytuje snížení harmonické složky, korekci účiníku a schopnosti regenerace. Technologie TotalFORCE zahrnuje několik patentovaných funkcí, které jsou navrženy k tomu, aby pomáhaly optimalizovat váš systém a zachovávat produktivitu. Integrovaná prediktivní diagnostika Navrženo pro řízení několika motorů Vysoká hustota výkonu s malým prostorem Pět pozic pro volitelné příslušenství pro V/V, zpětnou vazbu, bezpečnost, a komunikaci Certifikace ABS Seismické normy AC156 ATEX CAN/CSA Značka CE DNV Značka EAC IEC Volitelné vybavení viz stranu 57 ISA 71, KCC Lloyd s Register ODVA EtherNet/IP RCM SEMI F47 Značka UkrSepro UL (culus) Regenerativní napájení sběrnice AC přednabití 5 Filtr LCL Převodník určený pro stranu přívodního vedení Střídač určený pro stranu instalace motoru Střídače se společnou sběrnicí 7 7 Kryty IP21/54 Modul POD 6 6 DC přednabití (volitelné) Zasouvací konstrukce 4 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

48 Systém měničů PowerFlex 755TM Doplňující informace Brožura řešení měniče PowerFlex 755T, publikace 755T-BR001 Technické údaje produktů série PowerFlex 750 s řízením TotalFORCE, publikace 750-TD100 Vysvětlení katalogového čísla 20 x 1 x x D 540 x N x N N N N N -Cx-Px Code G J A Cooling B Type A Drive Type Description 755TM common bus inverters 755TM bus supplies Code (1) J K C Voltage Rating D Dynamic Braking E Various Options Control and Power Options; B C viz stranu 57 Input Type Enclosure Code (1) Description Code Description D E F D Filtering and CM Cap Configuration EMC Filtering Yes Yes CM Cap Default Configuration Jumper Installed Jumper Installed L No Jumper Installed No M No Jumper Installed Yes (1) Codes J and K are not configurable with 20G-type drives (input types D or E). Codes K and M are not configurable with 20J-type drives (input type F). Common bus with DC precharge Common bus without DC precharge Regenerative bus supply (1) Codes D and E are only available with 20G-type drives. Code F is only available with 20J-type drives. Reflected Wave Filtering No Yes 3 4 Door Mounted HIM (1) Code Operator Interface and Control A No door mounted HIM with TotalFORCE control D Enhanced LCD, full numeric, IP66, NEMA Type 4X/12 with TotalFORCE control (1) HIM option depends on catalog configuration; for full details, see footnote 2 on strana 57. Příklad střídače se společnou sběrnicí Powerflex 755TM E IP21, UL Type 1; floor mount IP54, UL Type 12; floor mount Item Description PowerFlex 755TM regenerative bus supply PowerFlex 755TM common bus inverter Control bay to support the control pods that control the motors for each inverter Lower power PowerFlex drives to support smaller rated motors Item Description Kinetix servo drives Control pod to control the system AC precharge module Line side converter Item Description 9 10 LCL filter Motor side inverter 11 DC precharge module (optional) 48 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

49 Systém měničů PowerFlex 755TM Výběr výrobků Regenerativní napájení společné sběrnice vstup 400 V AC IP21/IP54, UL typy 1/12 Lehké zatížení Normální zatížení Vysoké zatížení kw A, DC kw A, DC kw A, DC Základní kat. č J1xxC302xNxNNNNN-Cx-Px J1xxC367xNxNNNNN-Cx-Px J1xxC460xNxNNNNN-Cx-Px J1xxC540xNxNNNNN-Cx-Px J1xxC585xNxNNNNN-Cx-Px J1xxC650xNxNNNNN-Cx-Px J1xxC750xNxNNNNN-Cx-Px J1xxC770xNxNNNNN-Cx-Px J1xxC920xNxNNNNN-Cx-Px J1xxC1K0xNxNNNNN-Cx-Px J1xxC1K1xNxNNNNN-Cx-Px J1xxC1K2xNxNNNNN-Cx-Px J1xxC1K4xNxNNNNN-Cx-Px J1xxC1K6xNxNNNNN-Cx-Px J1xxC1K7xNxNNNNN-Cx-Px J1xxC2K1xNxNNNNN-Cx-Px J1xxC2K8xNxNNNNN-Cx-Px J1xxC3K5xNxNNNNN-Cx-Px 12 rámu Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

50 Systém měničů PowerFlex 755TM Regenerativní napájení společné sběrnice vstup 480 V AC IP21/IP54, UL typy 1/12 Lehké zatížení Normální zatížení Vysoké zatížení kw A, DC kw A, DC kw A, DC Základní kat. č J1xxD302xNxNNNNN-Cx-Px J1xxD361xNxNNNNN-Cx-Px J1xxD430xNxNNNNN-Cx-Px J1xxD505xNxNNNNN-Cx-Px J1xxD545xNxNNNNN-Cx-Px J1xxD617xNxNNNNN-Cx-Px J1xxD710xNxNNNNN-Cx-Px J1xxD740xNxNNNNN-Cx-Px J1xxD800xNxNNNNN-Cx-Px J1xxD960xNxNNNNN-Cx-Px J1xxD1K0xNxNNNNN-Cx-Px J1xxD1K1xNxNNNNN-Cx-Px J1xxD1K3xNxNNNNN-Cx-Px J1xxD1K4xNxNNNNN-Cx-Px J1xxD1K6xNxNNNNN-Cx-Px J1xxD2K0xNxNNNNN-Cx-Px J1xxD2K6xNxNNNNN-Cx-Px J1xxD3K4xNxNNNNN-Cx-Px 12 rámu 50 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

51 Systém měničů PowerFlex 755TM Regenerativní napájení společné sběrnice vstup 600 V AC IP21/IP54, UL typy 1/12 Lehké zatížení Normální zatížení Vysoké zatížení kw A, DC kw A, DC kw A, DC Základní kat. č J1xxE242xNxNNNNN-Cx-Px J1xxE295xNxNNNNN-Cx-Px J1xxE355xNxNNNNN-Cx-Px J1xxE395xNxNNNNN-Cx-Px J1xxE435xNxNNNNN-Cx-Px J1xxE545xNxNNNNN-Cx-Px J1xxE595xNxNNNNN-Cx-Px J1xxE690xNxNNNNN-Cx-Px J1xxE760xNxNNNNN-Cx-Px J1xxE825xNxNNNNN-Cx-Px J1xxE980xNxNNNNN-Cx-Px J1xxE1K1xNxNNNNN-Cx-Px J1xxE1K2xNxNNNNN-Cx-Px J1xxE1K5xNxNNNNN-Cx-Px J1xxE2K0xNxNNNNN-Cx-Px J1xxE2K4xNxNNNNN-Cx-Px 12 rámu Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

52 Systém měničů PowerFlex 755TM Regenerativní napájení společné sběrnice vstup 690 V AC IP21/IP54, UL typy 1/12 Lehké zatížení Normální zatížení Vysoké zatížení kw A, DC kw A, DC kw A, DC Základní kat. č J1xxF215xNxNNNNN-Cx-Px J1xxF265xNxNNNNN-Cx-Px J1xxF330xNxNNNNN-Cx-Px J1xxF370xNxNNNNN-Cx-Px J1xxF415xNxNNNNN-Cx-Px J1xxF505xNxNNNNN-Cx-Px J1xxF565xNxNNNNN-Cx-Px J1xxF650xNxNNNNN-Cx-Px J1xxF735xNxNNNNN-Cx-Px J1xxF820xNxNNNNN-Cx-Px J1xxF920xNxNNNNN-Cx-Px J1xxF1K0xNxNNNNN-Cx-Px J1xxF1K1xNxNNNNN-Cx-Px J1xxF1K4xNxNNNNN-Cx-Px J1xxF1K8xNxNNNNN-Cx-Px J1xxF2K3xNxNNNNN-Cx-Px 12 rámu 52 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

53 Systém měničů PowerFlex 755TM Střídače se společnou sběrnicí jmenovité napětí 540 V DC IP21/IP54, UL typy 1/12 Lehké zatížení Normální zatížení Vysoké zatížení kw A, AC kw A, AC kw A, AC Základní kat. č G1xxC302xNxNNNNN-Cx-Px G1xxC367xNxNNNNN-Cx-Px G1xxC460xNxNNNNN-Cx-Px G1xxC540xNxNNNNN-Cx-Px G1xxC585xNxNNNNN-Cx-Px G1xxC650xNxNNNNN-Cx-Px G1xxC750xNxNNNNN-Cx-Px G1xxC770xNxNNNNN-Cx-Px G1xxC920xNxNNNNN-Cx-Px G1xxC1K0xNxNNNNN-Cx-Px G1xxC1K1xNxNNNNN-Cx-Px G1xxC1K2xNxNNNNN-Cx-Px G1xxC1K4xNxNNNNN-Cx-Px G1xxC1K6xNxNNNNN-Cx-Px G1xxC1K7xNxNNNNN-Cx-Px G1xxC2K1xNxNNNNN-Cx-Px G1xxC2K8xNxNNNNN-Cx-Px G1xxC3K5xNxNNNNN-Cx-Px 12 rámu Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

54 Systém měničů PowerFlex 755TM Střídače se společnou sběrnicí jmenovité napětí 650 V DC IP21/IP54, UL typy 1/12 Lehké zatížení Normální zatížení Vysoké zatížení k A, AC k A, AC k A, AC Základní kat. č G1xxD302xNxNNNNN-Cx-Px G1xxD361xNxNNNNN-Cx-Px G1xxD430xNxNNNNN-Cx-Px G1xxD505xNxNNNNN-Cx-Px G1xxD545xNxNNNNN-Cx-Px G1xxD617xNxNNNNN-Cx-Px G1xxD710xNxNNNNN-Cx-Px G1xxD740xNxNNNNN-Cx-Px G1xxD800xNxNNNNN-Cx-Px G1xxD960xNxNNNNN-Cx-Px G1xxD1K0xNxNNNNN-Cx-Px G1xxD1K1xNxNNNNN-Cx-Px G1xxD1K3xNxNNNNN-Cx-Px G1xxD1K4xNxNNNNN-Cx-Px G1xxD1K6xNxNNNNN-Cx-Px G1xxD2K0xNxNNNNN-Cx-Px G1xxD2K6xNxNNNNN-Cx-Px G1xxD3K4xNxNNNNN-Cx-Px 12 rámu 54 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

55 Systém měničů PowerFlex 755TM Střídače se společnou sběrnicí jmenovité napětí 810 V DC IP21/IP54, UL typy 1/12 Lehké zatížení Normální zatížení Vysoké zatížení k A, AC k A, AC k A, AC Základní kat. č G1xxE242xNxNNNNN-Cx-Px G1xxE295xNxNNNNN-Cx-Px G1xxE355xNxNNNNN-Cx-Px G1xxE395xNxNNNNN-Cx-Px G1xxE435xNxNNNNN-Cx-Px G1xxE545xNxNNNNN-Cx-Px G1xxE595xNxNNNNN-Cx-Px G1xxE690xNxNNNNN-Cx-Px G1xxE760xNxNNNNN-Cx-Px G1xxE825xNxNNNNN-Cx-Px G1xxE980xNxNNNNN-Cx-Px G1xxE1K1xNxNNNNN-Cx-Px G1xxE1K2xNxNNNNN-Cx-Px G1xxE1K5xNxNNNNN-Cx-Px G1xxE2K0xNxNNNNN-Cx-Px G1xxE2K4xNxNNNNN-Cx-Px 12 rámu Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

56 Systém měničů PowerFlex 755TM Střídače se společnou sběrnicí jmenovité napětí 932 V DC IP21/IP54, UL typy 1/12 Lehké zatížení Normální zatížení Vysoké zatížení kw A, AC kw A, AC kw A, AC Základní kat. č G1xxF215xNxNNNNN-Cx-Px G1xxF265xNxNNNNN-Cx-Px G1xxF330xNxNNNNN-Cx-Px G1xxF370xNxNNNNN-Cx-Px G1xxF415xNxNNNNN-Cx-Px G1xxF505xNxNNNNN-Cx-Px G1xxF565xNxNNNNN-Cx-Px G1xxF650xNxNNNNN-Cx-Px G1xxF735xNxNNNNN-Cx-Px G1xxF820xNxNNNNN-Cx-Px G1xxF920xNxNNNNN-Cx-Px G1xxF1K0xNxNNNNN-Cx-Px G1xxF1K1xNxNNNNN-Cx-Px G1xxF1K4xNxNNNNN-Cx-Px G1xxF1K8xNxNNNNN-Cx-Px G1xxF2K3xNxNNNNN-Cx-Px 12 rámu 56 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

57 Systém měničů PowerFlex 755TM Možnosti řízení a výkonu pro měniče PowerFlex 755TM Připravená volitelná zařízení předinstalovaná z výroby dostupná společně s měniči PowerFlex 755TM. Chcete-li konfigurovat katalogové číslo pro měnič PowerFlex 755TM s volitelnými možnostmi, postupujte následujícím způsobem: 1. Zvolte katalogové číslo základního měniče z tabulek na předchozích stranách. Výběr měniče je založen na výstupním proudu a odpovídajícím přetížení systému podle požadavků aplikace. Například: 20G1xxD505xNxNNNNN-Cx-Px. 2. Vyberte si požadované řízení z tabulky volitelných možností řízení a výkonu. Například: 20G1xxD505xNxNNNNN-C0-Px. 3. Vyberte si z tabulky požadovaný výkon. Kódy požadovaných možností připojte za základní katalogové číslo a každý kód volitelné možnosti oddělte pomlčkou. Například: 20G1xxD505xNxNNNNN-C0-P V případě potřeby zvolte z tabulky jiné varianty výkonu. Například: 20G1xxD505xNxNNNNN-C0-P15-P46. Volitelné možnosti řízení a výkonu Typ Volitelné možnosti řízení Možnosti napájení Volitelná možnost rámů Popis C0 (1) Přesné řízení krouticího momentu C1 (2) Řídicí transformátor Ovládá napájení periferních zařízení. C11 (1)(3) Modul POD (jednoduchý) Jednoduchý modul POD s řídicím dokem. C12 (1)(3) Modul POD (dvojitý) Dvojitý modul POD s řídicím dokem Volitelná možnost umožňující uživateli přivést kabely k motoru z horní strany. P15 (1) P16 (2) Výstup kabelu shora (se šachtou pro kabeláž) 8 12 Volitelná možnost, která umožňuje zvýšení krouticího momentu a schopnost pracovat v režimu vektorového řízení. Vstup kabelu shora (se šachtou pro kabeláž) Volitelná možnost umožňující uživateli přivést napájecí/vstupní kabely z horní strany. Horní vstup kabelů 8 & 9 Volitelná možnost umožňující uživateli přivést napájecí/vstupní kabely z horní strany. (bez šachty pro kabeláž) P46 Systémová sběrnice 4700 A 8 10 Volitelná možnost zvyšující přípustný kapacitní odpor stejnosměrné sběrnice systému na 4700 A. P50 Filtr DC napětí na sběrnici 8 12 Eliminuje špičky napětí na stejnosměrné sběrnici systému. Určeno pro systémy, které nejsou pevně uzemněny. P17 (2) (1) Volitelná možnost platí pouze pro střídače se společnou sběrnicí. (2) Volitelná možnost platí pouze pro napájecí zdroje se společnou sběrnicí. (3) Před výběrem varianty HIM montované na dveře musíte u měničů typu 20G zadat typ vstupu D (s přednabitím) nebo typ E (bez přednabití). Další informace o typech vstupu D nebo E viz vysvětlení katalogového čísla na straně 48. Ochranná zařízení vstupu Další informace o vstupech a ochranných zařízeních, pro produkty série PowerFlex 750 s řízením TotalFORCE naleznete v jejich technických údajích, publikace 750-TD100. Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

58 Systém měničů PowerFlex 755TM Přibližné rozměry a hmotnosti (rámy 8 12) Rozměry jsou v mm (in.) a hmotnosti v kg (lb). Powerflex 755TM napájení společné sběrnice Šířka Hloubka Výška Hmotnost S volitelným vstupním dokem IP21 IP54 IP21 IP54 S filtrem Bez filtru Rám Vstupní napětí (V AC) Normální zatížení Napájení sběrnice kw 1000 (39,4) (1) 675 (26,6) 720 (28,3) kw (83,9) kw kw kw 1400 (55,1) (1) 675 (26,6) 720 (28,3) kw (83,9) kw kw kw 2400 (94,5) 2800 (110,2) 675 (26,6) 720 (28,3) kw (83,9) kw kw kw 2600 (102,4) 3400 (133,9) 675 (26,6) 720 (28,3) kw (83,9) kw kw kw 3200 (126,0) 4000 (157,5) 675 (26,6) 720 (28,3) kw (83,9) kw kw (1) Volitelný dok kabeláže se nevyžaduje pro horní vstup napájecích kabelů (90,2) 2291 (90,2) 2291 (90,2) 2291 (90,2) 2291 (90,2) 648,6 (1430) 920,8 (2030) 2295,2 (5060) 2567,3 (5660) 3216,0 (7090) 589,7 (1300) 861,8 (1900) 2177,2 (4800) 2449,4 (5400) 3039,1 (6700) Entry Wiring Bay Common Bus Supply 58 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

59 Systém měničů PowerFlex 755TM Přibližné rozměry a hmotnosti (rámy 8 12) (pokračování) Rozměry jsou v mm (in.) a hmotnosti v kg (lb). Powerflex 755TM střídače s napájením ze společné sběrnice Šířka Hloubka Výška Hmotnost Rám Vstupní napětí (V AC) Normální zatížení Řídicí dok (1) Dok střídače Výstupní dok kabeláže IP21 IP54 IP21 IP kw 300 (11,8) 400 (15,7) 400 (15,7) 675 (26,6) 720 (28,3) 2132 (83,9) k (90,,2) k kw kw 300 (11,8) 600 (23,6) 400 (15,7) 675 (26,6) 720 (28,3) 2132 (83,9) k (90,2) k kw kw 300 (11,8) 800 (31,5) 400 (15,7) 675 (26,6) 720 (28,3) 2132 (83,9) k (90,2) k kw kw 300 (11,8) 1200 (47,2) 800 (31,5) 675 (26,6) 720 (28,3) 2132 (83,9) k (90,2) k kw kw 300 (11,8) 1400 (55,1) 800 (31,5) 675 (26,6) 720 (28,3) 2132 (83,9) k (90,2) k kw (1) Volitelný dok kabeláže se nevyžaduje pro horní vstup napájecích kabelů. Stejnosměrná pojistka 250,0 (550) 499,0 (1100) 748,4 (1650) 997,9 (2200) 1247,4 (2750) Se stejnosměrným přednabitím 286,0 (630) 571,5 (1260) 857,3 (1890) 1143,1 (2520) 1428,8 (3150) Control Bay Inverter Bay Exit Wiring Bay Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

60 Volitelné možnosti pro řadu PowerFlex Moduly obslužného rozhraní (HIM) 20-HIM-A0 20-HIM-A6 20-HIM-C6S Popis Kat. č. Použití pro společnou sběrnicí pro PowerFlex a měnič 753/ TM Bez HIM (prázdná deska), ruční/místní (montáž na měniči) 20-HIM-A0 Rozšířený, LCD, plně numerická klávesnice, ruční/místní (montáž na měniči) 20-HIM-A6 Rozšířený, LCD, plnohodnotná numerická klávesnice (1)(2) 20-HIM-C6S Příslušenství modulů obslužného rozhraní (HIM) Popis Kat. č. Použití pro společnou sběrnicí pro PowerFlex a měnič 753/ TM Rámeček pro zabudování LCD HIM, NEMA typ 1 (1) 20-HIM-B1 PowerFlex HIM, kabel rozhraní, 1 m (3,3 ft) (2) 20-HIM-H10 Sada volitelného komunikačního kabelu (vidlice-vidlice) 0,33 m (1,1 ft) 1202-C03 1 m (3,3 ft) 1202-C10 3 m (9,8 ft) 1202-C30 9 m (29,5 ft) 1202-C90 Sada kabelu (zástrčka zásuvka) (3) 0,33 m (1,1 ft) 1202-H03 1 m (3,3 ft) 1202-H10 3 m (9,8 ft) 1202-H30 9 m (29,5 ft) 1202-H90 Sada kabelu DPI 100 m (328 ft) s konektory a nástroji 1202-CBL-KIT-100M Sada konektorů ke kabelu DPI 1202-TB-KIT-SET Rozdvojovací kabel DPI/SCANport z jednoho na dva porty 1203-S03 (1) Obsahuje propojovací kabel 1202-C30 (3 m/9,8 ft) pro připojení k měniči. (2) Požadováno pouze tehdy, je-li HIM používán jako ruční nebo vzdálený. (3) Požadováno navíc k 20-HIM-H10 pro maximální celkové vzdálenosti do 10 m (32,8 ft). 60 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

61 Volitelné možnosti pro řadu PowerFlex Volitelné sady a příslušenství pro komunikaci Popis Kat. č. Použití pro společnou sběrnicí pro PowerFlex a měnič 753/ TM Volitelný modul BACnet/IP BNETIP Volitelný koaxiální modul ControlNet CNETC Komunikační adaptér ControlNet (koaxiální) 20-COMM-C (1) Volitelný modul DeviceNet DNET Komunikační adaptér DeviceNet 20-COMM-D (1) Volitelný modul EtherNet/IP se dvěma porty ENETR Komunikační adaptér EtherNet/IP 20-COMM-E (1) Komunikační adaptér HVAC 20-COMM-H (1) Komunikační adaptér CANopen 20-COMM-K (1) Komunikační adaptér LonWorks 20-COMM-L (1) Komunikační adaptér Modbus/TCP 20-COMM-M (1) Volitelný modul Profibus DPV PBUS Volitelný modul V/V Profinet s jedním portem PNET Volitelný modul V/V Profinet se dvěma porty PNET2P Komunikační adaptér PROFIBUS DP 20-COMM-P (1) Komunikační adaptér ControlNet (vláknový) 20-COMM-Q (1) Komunikační adaptér RS485 DF1 20-COMM-S (1) Napájení zdroj externí komunikační sady 20-XCOMM-AC-PS1 Externí komunikační sada DPI 20-XCOMM-DC-BASE Externí volitelná deska V/V DPI (2) 20-XCOMM-IO-OPT1 Modul Compact I/O (3kanálový) 1769-SM1 Null modem adaptér 1203-SNM Převodník univerzální sériové sběrnice (3) 1203-USB ControlNet odbočka T-tap 1786-TPS (1) Vyžaduje kartu komunikačního adaptéru ( COMM nebo COMM-F1). Viz tabulku Příslušenství pro komunikaci na straně 62 ohledně podrobností. (2) Pouze pro použití s externími komunikačními soupravami DPI 20-XCOMM-DC-BASE. (3) Obsahuje kabely 2 m USB, 20-HIM-H10 a 22-HIM-H10. Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

62 Volitelné možnosti pro řadu PowerFlex Příslušenství pro komunikaci Popis Kat. č. Použití pro společnou sběrnicí pro PowerFlex a měnič 753/ TM Null modem adaptér 1203-SNM Samonapájecí sériový konvertor Smart (RS232) obsahuje kabely 1203-SFC a 1202-C SSS Konvertor Universal Serial Bus (USB) obsahuje kabely USB, 20-HIM-H10 a 22-HIM-H10 o délce 2 m USB ControlNet odbočka T-tap 1786-TPS Karta komunikačního adaptéru pro měniče řady PowerFlex 750 pro rám COMM-F1 Karta komunikačního adaptéru pro měniče řady PowerFlex 750 pro rám 2 a vyšší COMM Sady volitelného vybavení V/V Popis Kat. č. Použití pro společnou sběrnicí pro PowerFlex a měnič 753/755 (1) 755TM Volitelný modul ATEX s 1 vstupním připojením teplotního čidla (vyžaduje dále uvedený modul V/V řady 11) ATEX Modul V/V řady 11, 24 V DC s 1 analogovým vstupem, 1 analogovým výstupem, 3 digitálními vstupy a 2 reléovými výstupy C-2R Modul V/V řady 11, 24 V DC s 1 analogovým vstupem, 1 analogovým výstupem, 3 digitálními vstupy, 1 reléovým C-1R2T a 2 tranzistorovými výstupy Modul V/V řady 11, 115 V AC s 1 analogovým vstupem, 1 analogovým výstupem, 3 digitálními vstupy a 2 reléovými D-2R výstupy Modul V/V řady 22, 24 V DC s 2 analogovými vstupy, 2 analogovými výstupy, 6 digitálními vstupy a 2 reléovými výstupy C-2R Modul V/V řady 22, 115 V AC s 2 analogovými vstupy, 2 analogovými výstupy, 6 digitálními vstupy a 2 reléovými výstupy D-2R Modul V/V řady 22, 24 V DC s 2 analogovými vstupy, 2 analogovými výstupy, 6 digitálními vstupy, 3 digitálními výstupy, C-1R2T 1 reléovým a 2 tranzistorovými výstupy (1) Pro sady používané s pohybovými instrukcemi CIP Motion může být karta použita pouze ve slotu 7 měniče PowerFlex 755. Vyžaduje také firmware PowerFlex 755 verze 12 a vyšší a aplikaci Studio 5000 verze 28 a vyšší. Bezpečnostní volitelné vybavení Použití pro společnou sběrnicí pro PowerFlex a měnič Popis Kat. č TM Kabelově propojené bezpečné odpojení krouticího momentu S Kabelově propojené monitorování bezpečné rychlosti S1 (1) (1) (1) Síťové bezpečné odpojení krouticího momentu S3 (2)(3) (2) (1) Vyžaduje volitelnou možnost duálního inkrementálního enkodéru nebo univerzální zpětné vazby. Rovněž vyžaduje volitelnou sadu EMCSSM1-F8 EMC u měničů s rámy 8 9. (2) Vyžaduje Studio 5000 verze 30 nebo vyšší (3) Vyžaduje firmware PowerFlex 755 verze 13 nebo vyšší. Tato volitelná možnost není přípustná, pokud ovládáte měnič PowerFlex v režimu CIP Motion. Volitelné zpětné vazby Použití pro společnou sběrnicí pro PowerFlex a měnič Popis Kat. č. 753/ TM Inkrementální enkodér ENC-1 (1) Dvojitý inkrementální enkodér DENC-1 (1) Univerzální zpětná vazba (včetně Stegmann, Heidenhain, SSI, Biss, 5 V inkrementální) UFB-1 (1) Funkce najetí do výchozí polohy a registrace nejsou podporovány, pokud se tento přístroj používá s pohybovými instrukcemi vestavěnými v softwaru Studio 5000 Logix Designer. Chcete-li používat tyto funkce, musí být použit modul univerzální zpětné vazby ( UFB-1). 62 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

63 Volitelné možnosti pro řadu PowerFlex Volitelné sady PowerFlex 753 a napájení ze společné sběrnice 755 Popis Rám Kat. č. Použití pro společnou sběrnicí pro PowerFlex a měnič Pomocné napájení Pomocné napájení 24 V DC 1-7 (1) APS Sada volitelného vybavení EMC Jádro EMC výstup instalovaný na invertor, pro měniče se střídavým EMCCM1-F8 (2) vstupem V a stejnosměrným vstupem. Jádro EMC vstup instalovaný na rozvaděč, pouze pro měniče V CBPEMCCM1-F8 se společným stejnosměrným vstupem. Jádra EMC vyžadována při použití možnosti sledování monitoru EMCSSM1-F8 bezpečné rychlosti S1 u měničů V. Sada stínění dveří EMCDK1-F10 Kryt výstupu vzduchu Kryt výstupu vzduchu IP20, měniče NEMA/UL typ HOOD1-F8 Sada přírubových adaptérů Přetváří otevřený typ měničů na externí odvod tepla (příruba) se zadní FLNG1-F2 stěnou s integritou NEMA/UL typ 1. Tato souprava je určena pro použití s měniči IP 20, NEMA/UL typ 0, FLNG1-F3 nezajišťuje vzduchotěsnost nebo vodotěsnost. Pokud je vyžadováno FLNG1-F4 utěsnění (například kontaminovaná, znečištěná nebo vlhká prostředí), musí se použít měnič s krytem F FLNG1-F5 Přeměňuje měnič Open Type na externí chladič (přírubu) s integrovanou FLNG4-F6 zadní stranou NEMA/UL typ 4X/ FLNG4-F7 Sada sběrnice tvaru L Obsahuje tři konzoly tvaru L 8-10 (3) LBRKT1 Sada volitelného vybavení Sada NEMA/UL typ NEMA1-F1 NEMA/UL, typ NEMA1-F NEMA1-F NEMA1-F NEMA1-F NEMA1-F NEMA1-F7 Rozšíření napájecí koncovky Umožňuje připojení dvou paralelních vedení ke střídavým koncovkám ACTE1-F6 Ochrana napájecí Poskytuje dodatečnou ochranu proti kontaktu s napájecí koncovkou PTG1-F6 svorkovnice PTG1-F7 Souprava pro montáž Hardware a optické a napájecí kabely pro montáž modulu POD do RPD1-F8 vzdáleného modulu POD vzdálenosti 23 m (75 ft) od měniče. Výsuvný vozík Nízkozdvižný vozík na kolečkách usnadňující instalaci a demontáž měniče. Je vyžadován pro měniče s rámem 8 a větší CART1-F8 (1) Měniče s rámem 8 a vyšším mohou být napájeny z externího zdroje 24 V DC, není vyžadováno APS. (2) Měniče rámu 8 vyžadují jedno jádro EMC, měniče rámu 9 vyžadují dvě jádra EMC a měniče rámu 10 vyžadují tři jádra EMC. (3) Měniče rámu 8 se dodávají se dvěma konzolemi ve tvaru L na vstupní a výstupní fázi (12 celkem), měniče rámu 9 se dodávají se čtyřmi konzolemi ve tvaru L na fázi (24 celkem) a měniče rámu 10 se dodávají se šesti konzolami ve tvaru L na fázi (36 celkem). Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

64 Volitelné možnosti pro řadu PowerFlex Volitelné sady měniče PowerFlex 755TM s napájením ze společné sběrnice Následující volitelné sady jsou dostupné pro všechny velikosti rámu měniče PowerFlex 755TM s napájením ze společné sběrnice, pokud není uvedeno jinak. Popis Kat. č. Sada PowerFlex 750, podlahová konzola, 800 mm MMNT1-F10M Sada PowerFlex 750, podlahová konzola, 600 mm MMNT1-F9M Sada PowerFlex 750, podlahová konzola, 400 mm MMNT1-F8M Sada PowerFlex 750, ochrana proti převržení MINV-ATIP Sada PowerFlex 750, vozík napájecího modulu MCART1 Sada PowerFlex 750, zvedák modulu stejnosměrného přednabití (1) MCART2 Sada PowerFlex 750, externí dok MEXTBAY1 Sada PowerFlex 750, servisní rampa MRAMP1 Sada PowerFlex 750, prázdný dok volitelná možnosti, 600 mm MPBAY-600 Sada PowerFlex 750, prázdný dok volitelná možnosti, 800 mm MPBAY-800 Sada PowerFlex 750, modul přesné regulace krouticího momentu, 400/480 V MTAM1-CD Sada PowerFlex 750, modul přesné regulace krouticího momentu, 600/690 V MTAM1-EF Sada PowerFlex 750, zemnicí spojka GNDSPL Sada PowerFlex 750, spojovací materiál sběrnice HRDWR-BUS Sada PowerFlex 750, tok výkonu zprava doleva, zadní deska, rám MTEBKPL-F8M Sada PowerFlex 750, výstup doku zapojení kabeláže zleva doprava, rám MTESPL2-F8M Sada Powerflex 750, vstupní sběrnice rámu 8, izolátor/držák, připojení ze CNCTAC-F8 strany zákazníka Sada Powerflex 750, vstupní sběrnice rámu 9, izolátor/držák, připojení ze CNCTAC-F9 strany zákazníka Sada PowerFlex 750, zadní panel, zprava doleva, rám MACR2-F8M Sada PowerFlex 750, zadní deska, zprava doleva, rám MADR2-F8M Sada PowerFlex 750, zemnicí svorka, 185 A SK-RM-GRNDCLMP-185 Sada PowerFlex 750, zemnicí svorka SK-RM-GRNDCLMP-75 Sada PowerFlex 750, zemnicí svorka SK-RM-GRNDCLMP-16 Sada PowerFlex 750, zemnicí svorka SK-RM-GRNDCLMP-50 Sada PowerFlex 750, Provoz na stejnosměrné sběrnici MDCBUS-COND (katalogová položka -P50) (1) Vyžaduje MCART1. 64 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

65 Volitelné možnosti pro řadu PowerFlex Moduly odražené vlny PowerFlex 753 a 755 Pokud potřebujete modul s redukcí odražené vlny pro stejnosměrný vstup 932 V měniče řady PowerFlex 750, kontaktujte prodejní kancelář Rockwell Automation nebo svého distributora společnosti Allen-Bradley. Vstupní Normální zatížení napětí měniče kw HP Kat. č. 753/ V DC RWR8-DP 5,5 7, RWR12-DP 7, RWR18-DP RWR25-DP RWR35-DP 18, RWR35-DP RWR45-DP RWR55-DP RWR80-DP RWR80-DP RWR100-DP RWR130-DP RWR160-DP RWR200-DP RWR250-DP RWR320-DP 810 V DC RWR8-EP 5,5 7, RWR12-EP 7, RWR12-EP 1321-RWR18-EP RWR18-EP 1321-RWR25-EP RWR25-EP 1321-RWR35-EP 18, RWR35-EP RWR35-EP 1321-RWR45-EP RWR45-EP 1321-RWR55-EP RWR55-EP 1321-RWR80-EP RWR80-EP RWR100-EP RWR130-EP RWR160-EP RWR200-EP RWR250-EP Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

66 Volitelné možnosti pro řadu PowerFlex Vstupní a výstupní tlumivky PowerFlex 753 a 755 jmenovitý vstup 540 V DC, impedance 3 % kw HP Zatížení Vstupní tlumivka (1) Výstupní tlumivka (1) 753/755 IP00 (otevřený typ) IP11 (NEMA/UL typ 1) IP00 (otevřený typ) IP11 (NEMA/UL typ 1) 0,25 0,33 Vysoké R1-C RA1-C R2-B RA2-B 0,37 0,5 Normální 0,55 0,75 Vysoké R2-A RA2-A R2-A RA2-A 0,75 1 Normální 1,1 1,5 Vysoké R4-C RA4-C R4-B RA4-B 1,5 2 Normální R4-B RA4-B Vysoké R8-C RA8-C 2,2 3 Normální R8-C RA8-C Vysoké R8-B RA8-B 4 5 Normální R8-B RA8-B Vysoké R12-B RA12-B 5,5 7,5 Normální R12-B RA12-B Vysoké R18-B RA18-B 7,5 10 Normální R18-B RA18-B Vysoké R25-B RA25-B Normální R25-B RA25-B Vysoké Normální R35-B RA35-B Vysoké R35-B RA35-B 18,5 25 Normální Vysoké R45-B RA45-B Normální R45-B RA45-B Vysoké R55-B RA55-B Normální R55-B RA55-B Vysoké R80-B RA80-B Normální R80-B RA80-B Vysoké Normální/Vysoké R100-B RA100-B R100-B RA100-B R130-B RA130-B R130-B RA130-B R160-B RA160-B R160-B RA160-B Normální R200-B RA200-B R200-C RA200-C Vysoké 200 Normální/Vysoké RB250-B RAB250-B RB250-B RAB250-B RB320-B RAB320-B RB320-B RAB320-B (1) Vstupní tlumivky byly dimenzovány na základě základního proudu motorů NEC. Vstupní tlumivky byly dimenzovány na základě jmenovitého výstupního proudu frekvenčního měniče. (tabulka pokračuje na další straně) 66 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

67 Volitelné možnosti pro řadu PowerFlex Vstupní a výstupní tlumivky PowerFlex 753 a 755 jmenovitý vstup 540 V DC, impedance 3 %(pokračování) (1) Vstupní tlumivka Výstupní tlumivka (1) kw HP Zatížení (2) IP00 (otevřený typ) IP11 (NEMA/UL typ 1) IP00 (otevřený typ) IP11 (NEMA/UL typ 1) 753/ Normální RB400-B RAB400-B RB400-B RAB400-B Vysoké 350 Normální/Vysoké R500-B R500-B R500-B R500-B RA500-B RA500-B 400 Nízké/Normální/Vysoké R500-B RA500-B R500-B RA500-B R600-B RA600-B R600-B RA600-B R750-B RA750-B R750-B RA750-B 500 Nízké R600-B RA600-B R600-B RA600-B Normální/Vysoké R750-B RA750-B R750-B RA750-B 400 Nízké/Vysoké Normální R850-B RA850-B R850-B RA850-B 600 Nízké/Normální/Vysoké R750-B RA750-B R750-B RA750-B 450 Nízké R850-B RA850-B R850-B RA850-B 650 Normální R750-B RA750-B R750-B RA750-B 700 Nízké/Normální/Vysoké R850-B RA850-B R850-B RA850-B 750 Vysoké 500 Normální/Vysoké R1000-B RA1000-B R1000-B RA1000-B 800 Nízké/Normální/Vysoké R600-B RA600-B R600-B RA600-B (3) R600-B RA600-B (3) (3) Nízké/Normální R750-B RA750-B R750-B RA750-B (3) 850 (3) 900 Nízké R850-B RA850-B R850-B RA850-B (3) 1250 Nízké/Normální R750-B RA750-B R750-B RA750-B (3) 1350 Nízké R850-B RA850-B R850-B RA850-B (3) 1500 (4) 1000 (4) 2000 (4) 1400 (4) (1) Vstupní tlumivky byly dimenzovány na základě základního proudu motorů NEC. Vstupní tlumivky byly dimenzovány na základě jmenovitého výstupního proudu frekvenčního měniče. (2) Nízké zatížení se vztahuje pouze k měničům PowerFlex 755. (3) Vyžaduje dvě tlumivky zapojené paralelně. (4) Vyžaduje tři síťové tlumivky zapojené paralelně. Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

68 Volitelné možnosti pro řadu PowerFlex Vstupní a výstupní tlumivky PowerFlex 753 a 755 jmenovitý vstup 650 V DC, impedance 5 % kw HP Zatížení Vstupní tlumivka (1) Výstupní tlumivka (1) 753/755 IP00 (otevřený typ) IP11 (NEMA/UL typ 1) IP00 (otevřený typ) IP11 (NEMA/UL typ 1) 0,25 0,33 Vysoké R1-B RA1-B R2-C RA2-C 0,37 0,5 Normální 0,55 0,75 Vysoké R2-C RA2-C R2-B RA2-B 0,75 1 Normální R2-B RA2-B 1,1 1,5 Vysoké R4-D RA4-D R4-D RA4-D 1,5 2 Normální Vysoké R8-D RA8-D 2,2 3 Normální R8-D RA8-D Vysoké R8-C RA8-C 4 5 Normální R8-C RA8-C Vysoké R12-C RA12-C 5,5 7,5 Normální R12-C RA12-C Vysoké R18-C RA18-C 7,5 10 Normální R18-C RA18-C Vysoké R25-C RA25-C Normální/Vysoké R25-C RA25-C Normální RA35-C R25-C RA25-C Vysoké R35-C R35-C RA35-C 18,5 25 Normální Vysoké R45-C RA45-C Normální R45-C RA45-C Vysoké R55-C RA55-C Normální R55-C RA55-C Vysoké R80-C RA80-C Normální R80-C RA80-C Vysoké Normální/Vysoké R100-C RA100-C R100-C RA100-C R130-C RA130-C R130-C RA130-C R160-C RA160-C R160-C RA160-C Normální R200-C RA200-C R200-C RA200-C Vysoké (1) Vstupní tlumivky byly dimenzovány na základě základního proudu motorů NEC. Vstupní tlumivky byly dimenzovány na základě jmenovitého výstupního proudu frekvenčního měniče. (tabulka pokračuje na další straně) 68 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

69 Volitelné možnosti pro řadu PowerFlex Vstupní a výstupní tlumivky PowerFlex 753 a 755 jmenovitý vstup 650 V DC, impedance 5 %(pokračování) (1) Vstupní tlumivka Výstupní tlumivka (1) kw HP Zatížení (2) IP00 (otevřený typ) IP11 (NEMA/UL typ 1) IP00 (otevřený typ) IP11 (NEMA/UL typ 1) 753/ Normální/Vysoké RB250-C RAB250-C RB250-C RAB250-C RB320-C RAB320-C RB320-C RAB320-C RB400-C RAB400-C RB400-C RAB400-C R500-C R500-C R500-C R500-C RA500-C R500-C RA500-C 400 Nízké/Normální/ R500-C RA500-C R500-C RA500-C 315 Vysoké R600-C RA600-C R600-C RA600-C R750-C RA750-C R750-C RA750-C 500 Nízké R600-C RA600-C R600-C RA600-C Normální/Vysoké R750-C RA750-C R750-C RA750-C 400 Nízké/Vysoké 600 Nízké/Normální/ Vysoké Normální R850-C RA850-C R850-C RA850-C R750-C RA750-C R750-C RA750-C 450 Nízké R850-C RA850-C R850-C RA850-C 500 Normální/Vysoké R1000-C RA1000-C R1000-C RA1000-C 650 Nízké R850-C RA850-C R850-C RA850-C 700 Nízké/Normální/ Vysoké Normální R750-C RA750-C R750-C RA750-C R850-C RA850-C R850-C RA850-C 750 Vysoké 800 Nízké/Normální/ R1000-C RA1000-C R1000-C RA1000-C 560 Vysoké R600-C RA600-C R600-C RA600-C (3) 630 (3) 900 (3) 710 (3) 1000 (3) 1100 Nízké/Normální R750-C RA750-C R750-C RA750-C (3) 800 (3) 850 (3) 1250 (3) 900 Nízké R850-C RA850-C R850-C RA850-C (3) 1350 (3) 1500 (4) 1000 (4) 2000 (4) 1400 (4) (1) Vstupní tlumivky byly dimenzovány na základě základního proudu motorů NEC. Vstupní tlumivky byly dimenzovány na základě jmenovitého výstupního proudu frekvenčního měniče. (2) Nízké zatížení se vztahuje pouze k měničům PowerFlex 755. (3) Vyžaduje dvě výstupní tlumivky zapojené paralelně. (4) Vyžaduje tři síťové tlumivky zapojené paralelně. Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

70 Volitelné možnosti pro řadu PowerFlex Vstupní a výstupní tlumivky PowerFlex 753 a 755 jmenovitý vstup 810 V DC, impedance 3 % kw HP Zatížení Vstupní tlumivka (1) Výstupní tlumivka (1) 753/755 IP00 (otevřený typ) IP11 (NEMA/UL typ 1) IP00 (otevřený typ) IP11 (NEMA/UL typ 1) 0,75 1 Normální R2-B (2) RA2-B (2) R2-B (2) RA2-B (2) Vysoké R4-D (2) RA4-D (2) 1,1 1, R2-A (2) RA2-A (2) 1,5 2 Normální R4-C (2) RA4-C (2) RA4-D (2) Vysoké R4-C (2) RA4-C (2) Normální R4-D (2) RA4-D (2) R4-D (2) RA4-D (2) Vysoké R4-C (2) RA4-C (2) 2,2 3 Normální R4-C (2) RA4-C (2) Vysoké R8-C (2) RA8-C (2) 4 5 Normální R8-C (2) RA8-C (2) Vysoké R12-C (2) RA12-C (2) 5,5 7,5 Normální R12-C (2) RA12-C (2) Vysoké R12-B (2) RA12-B (2) 7,5 10 Normální R12-B (2) RA12-B (2) Vysoké R18-B (2) RA18-B (2) Normální R18-B (2) RA18-B (2) Vysoké R25-B (2) RA25-B (2) Normální R25-B (2) RA25-B (2) Vysoké R35-C (2) RA35-C (2) 18,5 25 Normální R35-C (2) RA35-C (2) Vysoké R35-B (2) RA35-B (2) Normální R35-B (2) RA35-B (2) Vysoké R45-B (2) RA45-B (2) Normální R45-B (2) RA45-B (2) Vysoké R55-B (2) RA55-B (2) Normální R55-B RA55-B R55-B RA55-B Vysoké R80-B RA80-B Normální/Vysoké R80-B RA80-B R100-B RA100-B R100-B RA100-B R130-B RA130-B R130-B RA130-B (1) Vstupní tlumivky byly dimenzovány na základě základního proudu motorů NEC. Vstupní tlumivky byly dimenzovány na základě jmenovitého výstupního proudu frekvenčního měniče. (2) Dimenzováno pouze na 810 V DC a nelze použít pro stejnou společnou stejnosměrnou sběrnici jako aplikace 810/932 V DC. (tabulka pokračuje na následující straně) 70 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

71 Volitelné možnosti pro řadu PowerFlex Vstupní a výstupní tlumivky PowerFlex 753 a 755 jmenovitý vstup 810 V DC, impedance 3 % (pokračování) kw HP Zatížení Vstupní tlumivka (1) Výstupní tlumivka (1) 753/755 IP00 (otevřený typ) IP11 (NEMA/UL typ 1) IP00 (otevřený typ) IP11 (NEMA/UL typ 1) Normální R160-B RA160-B R160-B RA160-B 300 Vysoké RB320-B RAB320-B RB320-B RAB320-B R250-B RA250-B R250-B RA250-B 350 Nízké/Normální/Vysoké RB400-B RAB400-B RB400-B RAB400-B 250 Normální/Vysoké RB320-B RAB320-B RB320-B RAB320-B 400 Nízké/Normální/ Vysoké RB400-B RAB400-B RB400-B RAB400-B 300 Vysoké 450 Nízké/Normální/ Vysoké R500-B RA500-B R500-B RA500-B 315 Nízké/Normální RB400-B RAB400-B RB400-B RAB400-B 500 Nízké/Normální/ R600-B RA600-B R600-B RA600-B 355 Vysoké R500-B RA500-B R500-B RA500-B 550 Nízké R600-B RA600-B R600-B RA600-B 375 Vysoké R500-B RA500-B R500-B RA500-B 400 Nízké/Normální/ Vysoké 600 Normální/Vysoké R600-B RA600-B R600-B RA600-B 450 Nízké/Normální 500 Nízké/Normální/ R600-B 700 Vysoké R750-B RA750-B R750-B RA750-B 530 Nízké R600-B RA600-B R600-B RA600-B 560 Normální/Vysoké R750-B RA750-B R750-B RA750-B 750 Vysoké 800 Nízké/Normální/ R850-B RA850-B R850-B RA850-B 630 Vysoké R750-B RA750-B R750-B RA750-B R850-B RA850-B R850-B RA850-B Nízké/Normální R1000-B RA1000-B R1000-B RA1000-B 750 Normální R850-B RA850-B R850-B RA850-B 800 Nízké/Normální/ Vysoké R1000-B RA1000-B R1000-B RA1000-B 1000 Nízké/Normální 1100 Nízké R600-B RA600-B R600-B RA600-B (2) R1000-B RA1000-B R1000-B RA1000-B 900 Nízké/Normální R600-B RA600-B R600-B RA600-B (2) 1000 Nízké R600-B RA600-B (2) 1100 Nízké/Normální (3) 1200 Nízké (3) 1500 Nízké/Normální (3) 1500 Nízké (3) (1) Vstupní tlumivky byly dimenzovány na základě základního proudu motorů NEC. Vstupní tlumivky byly dimenzovány na základě jmenovitého výstupního proudu frekvenčního měniče. (2) Vyžaduje dvě tlumivky zapojené paralelně. (3) Vyžaduje tři síťové tlumivky zapojené paralelně. Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen

72 Volitelné možnosti pro řadu PowerFlex Vstupní a výstupní tlumivky PowerFlex 753 a 755 jmenovitý vstup 810 V DC, impedance 5 % kw HP Zatížení Vstupní tlumivka (1) Výstupní tlumivka (1) 753/755 IP00 (otevřený typ) IP11 (NEMA/UL typ 1) IP00 (otevřený typ) IP11 (NEMA/UL typ 1) 0,75 1 Normální R2-C (2) RA2-C (2) R2-C (2) RA2-C (2) Vysoké R4-D (2) RA4-D (2) 1,1 1, R2-B (2) RA2-B (2) 1,5 2 Normální/Vysoké R4-D (2) RA4-D (2) 2,2 3 Normální Vysoké R8-D (2) RA8-D (2) 4 5 Normální R8-D (2) RA8-D (2) Vysoké R12-C (2) RA12-C (2) 5,5 7,5 Normální/Vysoké R12-C (2) RA12-C (2) 7,5 10 Normální Vysoké R18-C (2) RA18-C (2) Normální R18-C (2) RA18-C (2) Vysoké R25-C (2) RA25-C (2) Normální R25-C (2) RA25-C (2) Vysoké R35-C (2) RA35-C (2) 18,5 25 Normální/Vysoké R35-C (2) RA35-C (2) Normální Vysoké R45-C (2) RA45-C (2) Normální R45-C (2) RA45-C (2) Vysoké R55-C (2) RA55-C (2) Normální R55-C RA55-C R55-C RA55-C Vysoké R80-C RA80-C Normální/Vysoké R80-C RA80-C R80-C R80-C R100-C RA100-C R100-C RA100-C R130-C RA130-C R130-C RA130-C Normální R160-C RA160-C R160-C RA160-C 300 Vysoké RB320-C RAB320-C RB320-C RAB320-C R250-C RA250-C R250-C RA250-C 350 Nízké/Normální/ Vysoké RB400-C RAB400-C RB400-C RAB400-C 250 Normální/Vysoké RB320-C RAB320-C RB320-C RAB320-C 400 Nízké/Normální/ Vysoké RB400-C RAB400-C RB400-C RAB400-C (1) Vstupní tlumivky byly dimenzovány na základě základního proudu motorů NEC. Vstupní tlumivky byly dimenzovány na základě jmenovitého výstupního proudu frekvenčního měniče. (2) Dimenzováno pouze na 810 V DC a nelze použít pro stejnou společnou stejnosměrnou sběrnici jako aplikace 810/932 V DC. (tabulka pokračuje na následující straně) 72 Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen 2017

73 Volitelné možnosti pro řadu PowerFlex Vstupní a výstupní tlumivky PowerFlex 753 a 755 jmenovitý vstup 810 V DC, impedance 5 % (pokračování) kw HP Zatížení Vstupní tlumivka (1) Výstupní tlumivka (1) IP00 (otevřený typ) IP11 (NEMA/UL typ 1) IP00 (otevřený typ) IP11 (NEMA/UL typ 1) 753/ Vysoké RB400-C RAB400-C RB400-C RAB400-C 315 Nízké/Normální 450 Nízké/Normální/ Vysoké R500-C RA500-C R500-C RA500-C 500 Nízké/Normální R600-C RA600-C R600-C RA600-C 355 Nízké/Normální/ Vysoké R500-C RA500-C R500-C RA500-C 550 Nízké R600-C RA600-C R600-C RA600-C 375 Vysoké R500-C RA500-C R500-C RA500-C 400 Nízké/Normální/ Vysoké 600 Normální/Vysoké R600-C RA600-C R600-C RA600-C 450 Nízké/Normální/ Vysoké 500 Vysoké 700 Nízké/Normální/ Vysoké R750-C RA750-C R750-C RA750-C 530 Nízké R600-C RA600-C R600-C RA600-C 750 Vysoké R750-C RA750-C R750-C RA750-C 560 Normální/Vysoké 800 Nízké/Normální/ R850-C RA850-C R850-C RA850-C 630 Vysoké R750-C RA750-C R750-C RA750-C R850-C RA850-C R850-C RA850-C 950 Nízké/Normální R1000-C RA1000-C R1000-C RA1000-C 710 Nízké/Normální/ Vysoké R850-C RA850-C R850-C RA850-C 750 Normální 1000 Nízké/Normální R1000-C RA1000-C R1000-C RA1000-C 800 Nízké/Normální/ Vysoké 1100 Nízké R600-C RA600-C R600-C RA600-C (2) R1000-C RA1000-C R1000-C RA1000-C 900 Nízké/Normální R600-C RA600-C R600-C RA600-C (2) 1000 Nízké (2) 1100 Nízké/Normální (3) 1200 Nízké (3) 1500 Nízké/Normální (3) 1500 Nízké (3) (1) Vstupní tlumivky byly dimenzovány na základě základního proudu motorů NEC. Vstupní tlumivky byly dimenzovány na základě jmenovitého výstupního proudu frekvenčního měniče. (2) Vyžaduje dvě výstupní tlumivky zapojené paralelně. (3) Vyžaduje tři síťové tlumivky zapojené paralelně. Publikace Rockwell Automation DRIVES-SG001C-CS-P Květen
