Návod k instalaci a údržbě. Deskový kolektor FKC T. Montáž do šikmé střechy (2011/05) CZ

Rozměr: px
Začít zobrazení ze stránky:

Download "Návod k instalaci a údržbě. Deskový kolektor FKC-2 6720647804-00.1T. Montáž do šikmé střechy 6 720 648 981 (2011/05) CZ"

Transkript

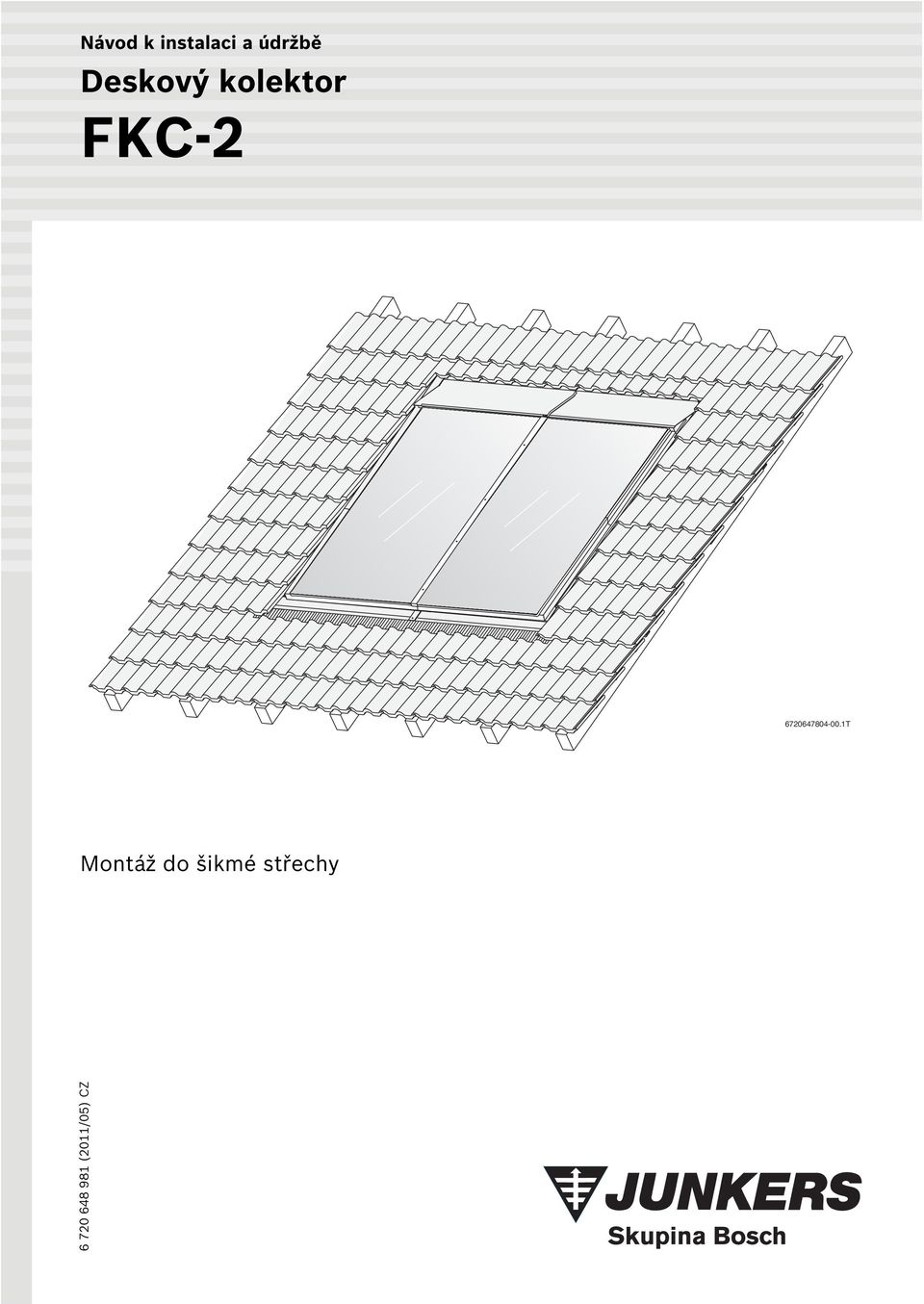

1 Návod k instalaci a údržbě Deskový kolektor FKC T Montáž do šikmé střechy (0/05) CZ

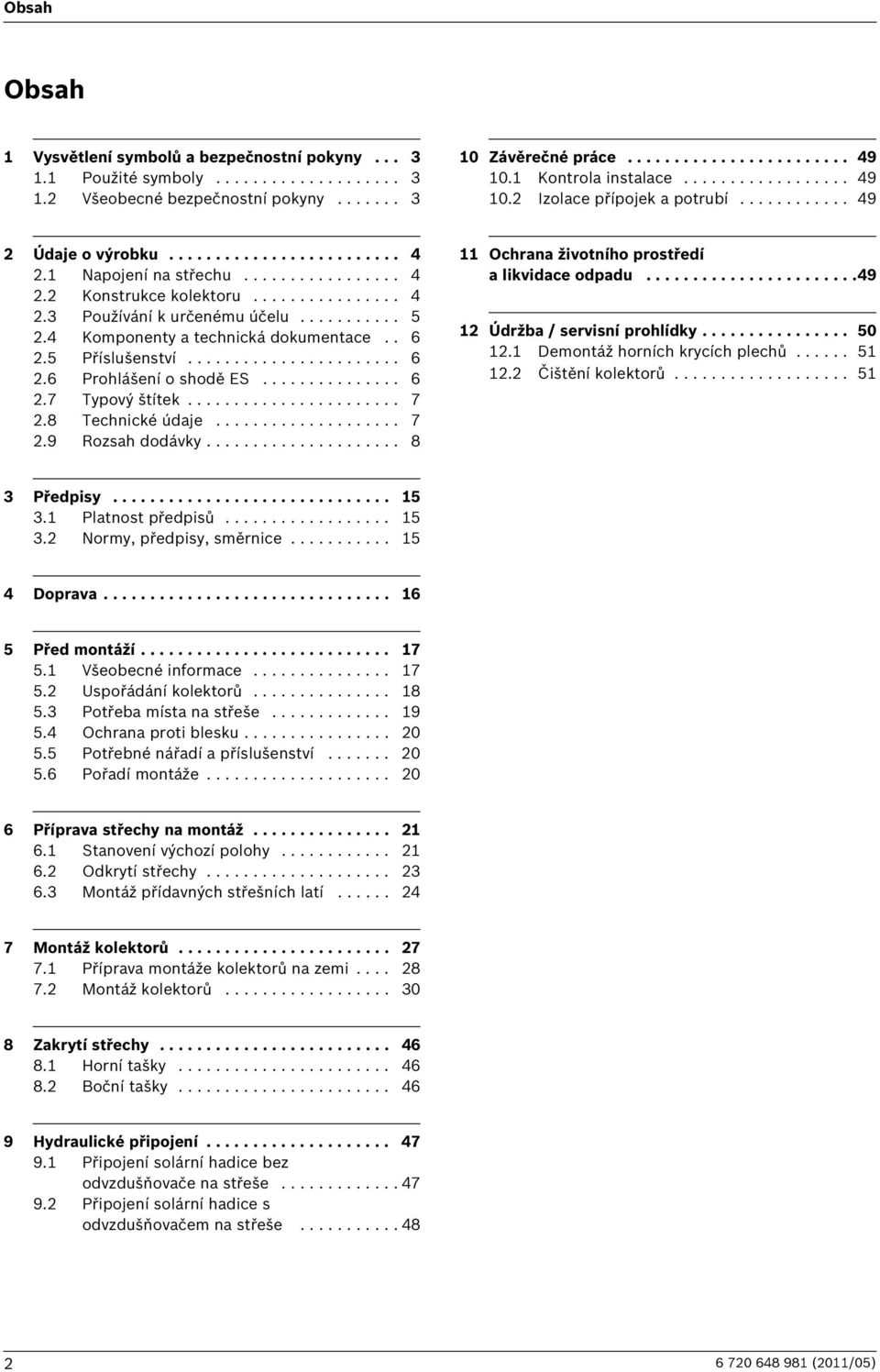

2 Obsah Obsah Vysvětlení symbolů a bezpečnostní pokyny.... Použité symboly Všeobecné bezpečnostní pokyny Závěrečné práce Kontrola instalace Izolace přípojek a potrubí Údaje o výrobku Napojení na střechu Konstrukce kolektoru Používání k určenému účelu Komponenty a technická dokumentace Příslušenství Prohlášení o shodě ES Typový štítek Technické údaje Rozsah dodávky Ochrana životního prostředí a likvidace odpadu Údržba / servisní prohlídky Demontáž horních krycích plechů Čištění kolektorů Předpisy Platnost předpisů Normy, předpisy, směrnice Doprava Před montáží Všeobecné informace Uspořádání kolektorů Potřeba místa na střeše Ochrana proti blesku Potřebné nářadí a příslušenství Pořadí montáže Příprava střechy na montáž Stanovení výchozí polohy Odkrytí střechy Montáž přídavných střešních latí Montáž kolektorů Příprava montáže kolektorů na zemi Montáž kolektorů Zakrytí střechy Horní tašky Boční tašky Hydraulické připojení Připojení solární hadice bez odvzdušňovače na střeše Připojení solární hadice s odvzdušňovačem na střeše (0/05)

3 Vysvětlení symbolů a bezpečnostní pokyny Vysvětlení symbolů a bezpečnostní pokyny. Použité symboly Výstražné pokyny Signální výrazy na začátku výstražného upozornění označují druh a závažnost následků, které mohou nastat, nebudou-li dodržena opatření k odvrácení nebezpečí. OZNÁMENÍ znamená, že může dojít k materiálním škodám. UPOZORNĚNÍ znamená, že může dojít k lehkým nebo středně těžkým poraněním osob. VAROVÁNÍ signalizuje nebezpečí vzniku těžkého poranění osob. NEBEZPEČÍ znamená, že může dojít k poranění osob ohrožující život. Důležité informace Další symboly Symbol B Výstražné pokyny jsou v textu označeny výstražným trojúhelníkem podloženým šedou barvou a opatřeny rámečkem. Hrozí-li nebezpečí úrazu elektrickým proudem, je vykřičník ve výstražném trojúhelníku nahrazen symbolem blesku. Důležité informace neobsahující ohrožení člověka nebo materiálních hodnot jsou označeny vedle uvedeným symbolem. Od ostatního textu jsou nahoře a dole odděleny čárami. Význam požadovaný úkon.,. číslované úkony odkaz na jiná místa v dokumentu nebo na jiné dokumenty výčet/položka seznamu Tab. výčet/položka seznamu (. rovina). Všeobecné bezpečnostní pokyny Skladování B Deskové kolektory skladujte v suchém prostředí (venku pouze s ochranou proti dešti). Nebezpečí popálení o deskové kolektory Byl-li deskový kolektor a montážní materiál po delší dobu vystaven slunečnímu záření, hrozí nebezpečí popálení o tyto díly. B Noste osobní ochranné pomůcky. B Deskový kolektor a montážní materiál chraňte před slunečním zářením (např. plachtou). Nebezpečí zřícení při práci na střeše B Není-li k dispozici žádné jištění proti pádu, zajistěte ochranu osob jiným vhodným způsobem a používejte jistící osobní ochranné pomůcky. B Při všech pracích na střeše učiňte vhodná opatření k zamezení nehod a pádů. B Dodržujte bezpečnostní předpisy. Montáž Montáž a údržbu smí provádět pouze odborná instalatérská firma s příslušným oprávněním. B Pročtěte si pozorně návod. B Neprovádějte žádné změny na konstrukčních dílech. B Montážní sadu instalujte jen na střechách s dostatečnou nosností. V případě potřeby konzultujte problém se statikem a/nebo pokrývačem. Kontrola funkcí Provozovatel je odpovědný za bezpečnost a ekologickou nezávadnost. B Doporučení pro provozovatele: S autorizovanou servisní firmou uzavřete smlouvu o inspekcích a údržbě. Nechte provádět pravidelnou kontrolu solárního systému servisním technikem alespoň jednou ročně, případně, dle potřeby systému, častěji. B Vadné díly ihned vyměňte. Používejte pouze originální náhradní díly. Instruktáž provozovatele B Vysvětlete provozovateli princip činnosti přístroje a obsluhu celého systému. B Upozorněte provozovatele na to, že sám nesmí na přístroji provádět jakékoliv úpravy ani opravy. B Tento návod k instalaci a údržbě předejte provozovateli. Upozorněte jej na to, že návod je nutné uschovat a předat dalšímu vlastníku/provozovateli (0/05)

4 Údaje o výrobku Údaje o výrobku Deskový kolektor FKC- je v tomto návodu nazýván zkráceně kolektor. Střešní vlnovky, pálené a betonové tašky atd. jsou jednotně označovány jako tašky.. Napojení na střechu Na obrázcích v tomto návodu je jako příklad znázorněna střecha s pálenými taškami a střešní napojení pro tuto střechu. Pokud se montáž u jiných střech liší, bude na to upozorněno.. Konstrukce kolektoru Na obrázcích v tomto návodu jsou znázorněny svislé kolektory [0]. Liší-li se montáž vodorovných kolektorů [9] od montáže svislých kolektorů, bude na to upozorněno ST Obr. Svislý typ kolektoru v řezu Jímka pro čidlo kolektoru Přípojka kolektoru, výstup Skleněný kryt 4 Absorbér 5 Tepelná izolace 6 Trubkový rastr tvaru "Harfa" 7 Montážní kapsa ve skříni 8 Přípojka kolektoru, zpátečka 9 Vodorovný typ kolektoru, schématické znázornění 0 Svislý typ kolektoru, schématické znázornění (0/05)

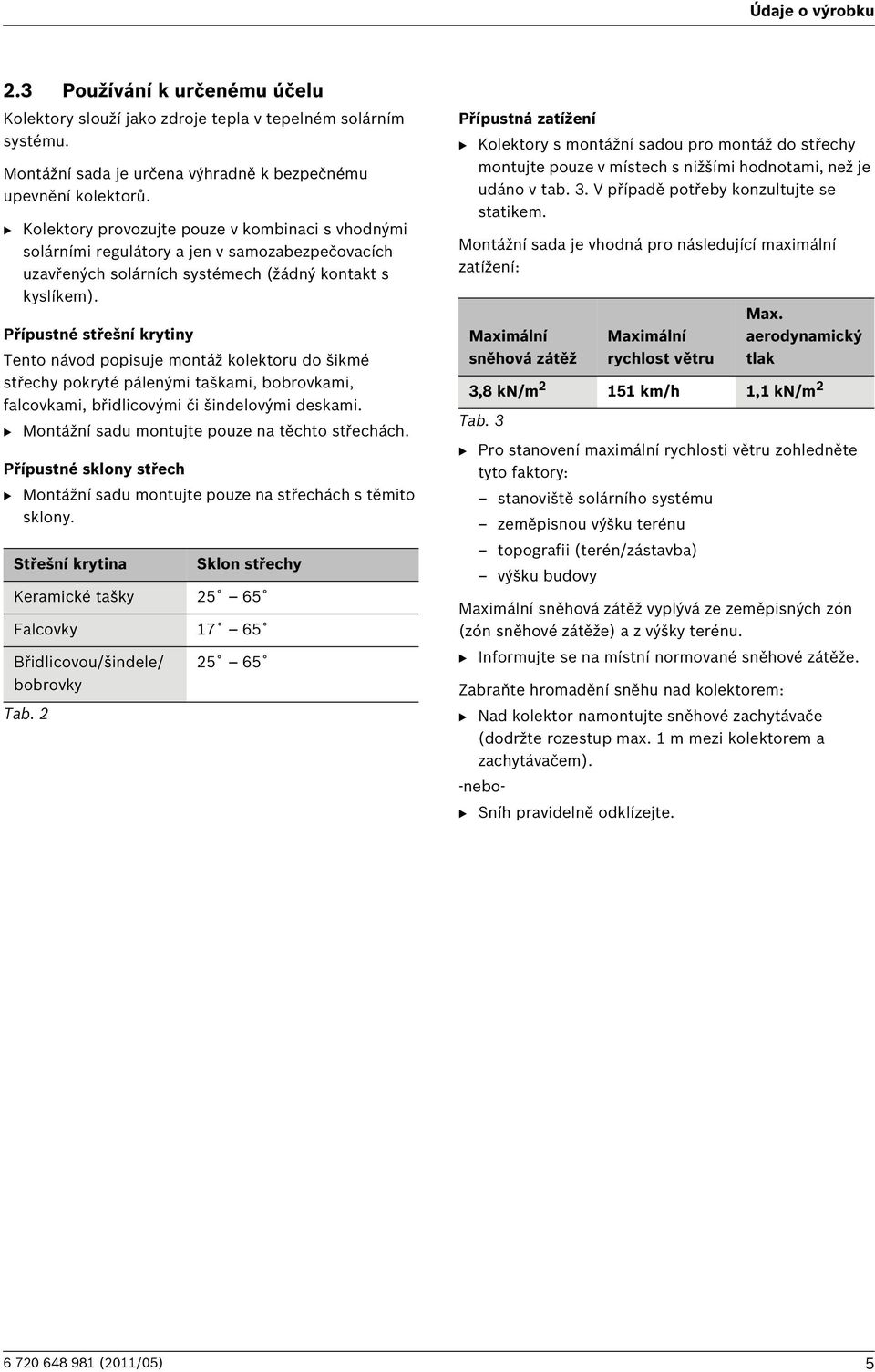

5 Údaje o výrobku. Používání k určenému účelu Kolektory slouží jako zdroje tepla v tepelném solárním systému. Montážní sada je určena výhradně k bezpečnému upevnění kolektorů. B Kolektory provozujte pouze v kombinaci s vhodnými solárními regulátory a jen v samozabezpečovacích uzavřených solárních systémech (žádný kontakt s kyslíkem). Přípustné střešní krytiny Tento návod popisuje montáž kolektoru do šikmé střechy pokryté pálenými taškami, bobrovkami, falcovkami, břidlicovými či šindelovými deskami. B Montážní sadu montujte pouze na těchto střechách. Přípustné sklony střech B Montážní sadu montujte pouze na střechách s těmito sklony. Střešní krytina Keramické tašky Falcovky Břidlicovou/šindele/ bobrovky Tab. Sklon střechy Přípustná zatížení B Kolektory s montážní sadou pro montáž do střechy montujte pouze v místech s nižšími hodnotami, než je udáno v tab.. V případě potřeby konzultujte se statikem. Montážní sada je vhodná pro následující maximální zatížení: Maximální sněhová zátěž Maximální rychlost větru Max. aerodynamický tlak,8 kn/m 5 km/h, kn/m Tab. B Pro stanovení maximální rychlosti větru zohledněte tyto faktory: stanoviště solárního systému zeměpisnou výšku terénu topografii (terén/zástavba) výšku budovy Maximální sněhová zátěž vyplývá ze zeměpisných zón (zón sněhové zátěže) a z výšky terénu. B Informujte se na místní normované sněhové zátěže. Zabraňte hromadění sněhu nad kolektorem: B Nad kolektor namontujte sněhové zachytávače (dodržte rozestup max. m mezi kolektorem a zachytávačem). -nebo- B Sníh pravidelně odklízejte (0/05) 5

6 Údaje o výrobku.4 Komponenty a technická dokumentace Tepelné solární zařízení slouží k přípravě teplé vody a v případě potřeby dodatečně také k podpoře vytápění. Skládá se z různých komponent. Solární regulátor montáž a elektrické připojení regulátoru obsluha regulátoru a celého systému údržba regulátoru pokyny k poruchám regulátoru Další návody se mohou nacházet u příslušenství Příslušenství Následně je uveden seznam s díly příslušenství, které jsou možné pro kolektor a montážní sadu. Aktuální úplný přehled je uveden v celkovém katalogu. odvzdušňovací sada ( kapitola 9., str. 48) přepěťová ochrana čidla kolektoru solární dvojité potrubí (potrubní vedení) připojovací sada pro solární dvojité potrubí Obr. Komponenty solárního zařízení ST Kolektor s čidlem kolektoru nahoře Potrubní vedení (zpátečka) Solární stanice s expanzní nádobou, teplotní a bezpečnostní zařízení 4 Solární zásobník 5 Solární regulátor 6 Potrubní vedení (výstup).6 Prohlášení o shodě ES Tento výrobek vyhovuje svou konstrukcí a provozními vlastnostmi příslušným evropským směrnicím i doplňujícím národním požadavkům. Shoda byla prokázána udělením značky CE. Prohlášení o shodě si lze vyžádat u výrobce (adresa na zadní straně). V návodech pro komponenty jsou popisována tato témata: Kolektor montáž střešního napojení upevnění kolektoru hydraulické připojení kolektoru údržba kolektoru Solární stanice montáž solární stanice montáž potrubního vedení uvedení celého systému do provozu údržba solární stanice a celého systému pokyny k poruchám celého systému Solární zásobník ustavení a montáž zásobníku uvedení zásobníku do provozu údržba zásobníku (0/05)

7 Údaje o výrobku.7 Typový štítek.8 Technické údaje Typový štítek kolektoru je umístěn na skříni kolektoru a obsahuje údaje ve formě symbolů. FKC- Certifikáty DIN Délka Šířka 07 mm 75 mm Výška 87 mm Rozestup mezi kolektory 5 mm Přípojka kolektoru (tvarovaná jako nátrubek) mm Obsah absorbéru, svislý typ (V f ) 0,94 l Obsah absorbéru, vodorovný typ (V f ),5 l Obr. Umístění typového štítku ST Typový štítek na skříni kolektoru Jímka pro čidlo kolektoru, svislý typ kolektoru Jímka pro čidlo kolektoru, vodorovný typ kolektoru Vnější plocha (hrubá plocha, A G ),7 m Plocha absorbéru (čistá plocha A A ),8 m Aperturní plocha (A a ),5 m Hmotnost netto, svislý typ 40 kg Symbol Význam Výklad t stg temperature stagnation teplota při nečinnosti, max. p max pressure maximum provozní tlak, max. m mass hmotnost Hmotnost netto, vodorovný typ Dovolený provozní tlak kolektorů (p max ) Max. teplota při nečinnosti Tab. 5 4 kg 6 bary 99 C A G area gross hrubá plocha A a area apertur aperturní plocha (plocha propouštějící světlo) A A area absorber plocha absorbéru V f volume fluid obsah kolektoru Tab. 4 Údaje na typovém štítku mbar l/h Obr. 4 Tlakové ztráty kolektorů ST Tlakové ztráty pro svislý typ Tlakové ztráty pro vodorovný typ (0/05) 7

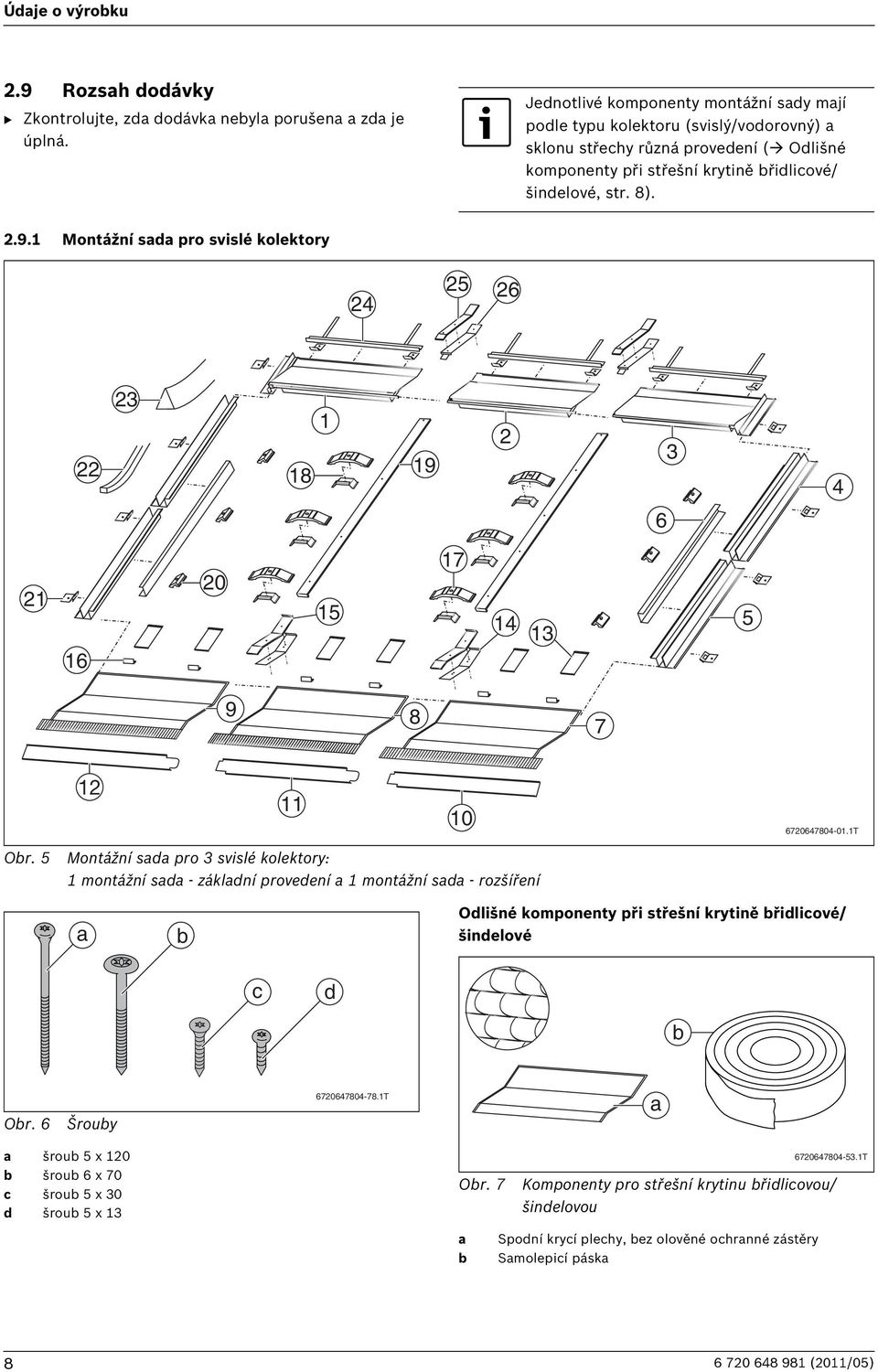

8 Údaje o výrobku.9 Rozsah dodávky B Zkontrolujte, zda dodávka nebyla porušena a zda je úplná. Jednotlivé komponenty montážní sady mají podle typu kolektoru (svislý/vodorovný) a sklonu střechy různá provedení ( Odlišné komponenty při střešní krytině břidlicové/ šindelové, str. 8)..9. Montážní sada pro svislé kolektory T Obr. 5 Montážní sada pro svislé kolektory: montážní sada - základní provedení a montážní sada - rozšíření a b Odlišné komponenty při střešní krytině břidlicové/ šindelové c d b Obr. 6 Šrouby T a a šroub 5 x 0 b šroub 6 x 70 c šroub 5 x 0 d šroub 5 x Obr T Komponenty pro střešní krytinu břidlicovou/ šindelovou a b Spodní krycí plechy, bez olověné ochranné zástěry Samolepicí páska (0/05)

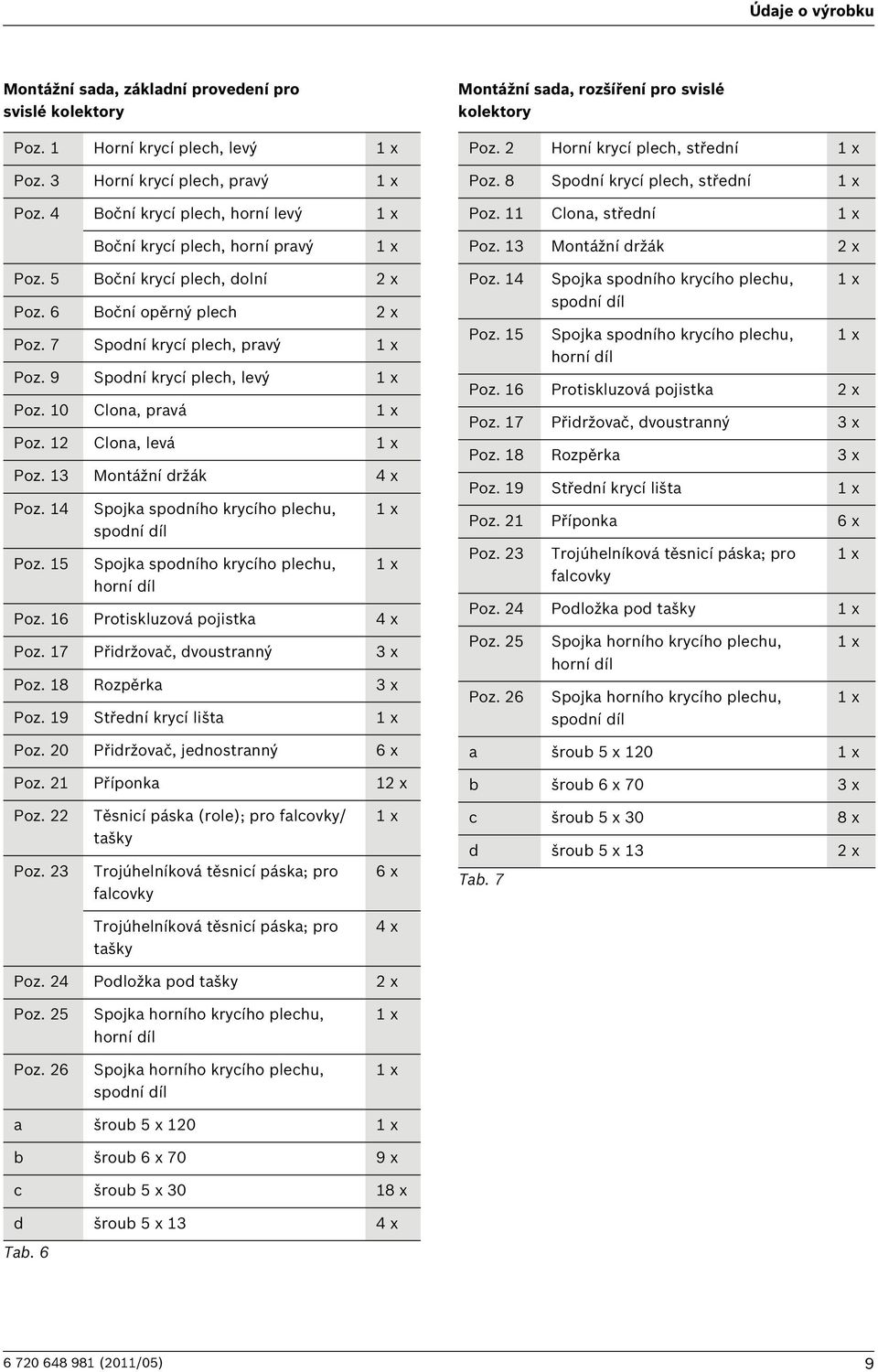

9 Údaje o výrobku Montážní sada, základní provedení pro svislé kolektory Poz. Horní krycí plech, levý x Poz. Horní krycí plech, pravý x Poz. 4 Boční krycí plech, horní levý x Montážní sada, rozšíření pro svislé kolektory Poz. Horní krycí plech, střední x Poz. 8 Spodní krycí plech, střední x Poz. Clona, střední x Boční krycí plech, horní pravý x Poz. Montážní držák x Poz. 5 Boční krycí plech, dolní x Poz. 6 Boční opěrný plech x Poz. 7 Spodní krycí plech, pravý x Poz. 9 Spodní krycí plech, levý x Poz. 0 Clona, pravá x Poz. Clona, levá x Poz. Montážní držák 4 x Poz. 4 Poz. 5 Spojka spodního krycího plechu, spodní díl Spojka spodního krycího plechu, horní díl x x Poz. 6 Protiskluzová pojistka 4 x Poz. 7 Přidržovač, dvoustranný x Poz. 8 Rozpěrka x Poz. 9 Střední krycí lišta x Poz. 0 Přidržovač, jednostranný 6 x Poz. Příponka x Poz. 4 Poz. 5 Spojka spodního krycího plechu, spodní díl Spojka spodního krycího plechu, horní díl x x Poz. 6 Protiskluzová pojistka x Poz. 7 Přidržovač, dvoustranný x Poz. 8 Rozpěrka x Poz. 9 Střední krycí lišta x Poz. Příponka 6 x Poz. Trojúhelníková těsnicí páska; pro falcovky x Poz. 4 Podložka pod tašky x Poz. 5 Poz. 6 Spojka horního krycího plechu, horní díl Spojka horního krycího plechu, spodní díl x x a šroub 5 x 0 x b šroub 6 x 70 x Poz. Poz. Těsnicí páska (role); pro falcovky/ tašky Trojúhelníková těsnicí páska; pro falcovky x 6 x c šroub 5 x 0 8 x d šroub 5 x x Tab. 7 Trojúhelníková těsnicí páska; pro tašky 4 x Poz. 4 Podložka pod tašky x Poz. 5 Poz. 6 Spojka horního krycího plechu, horní díl Spojka horního krycího plechu, spodní díl x x a šroub 5 x 0 x b šroub 6 x 70 9 x c šroub 5 x 0 8 x d šroub 5 x 4 x Tab (0/05) 9

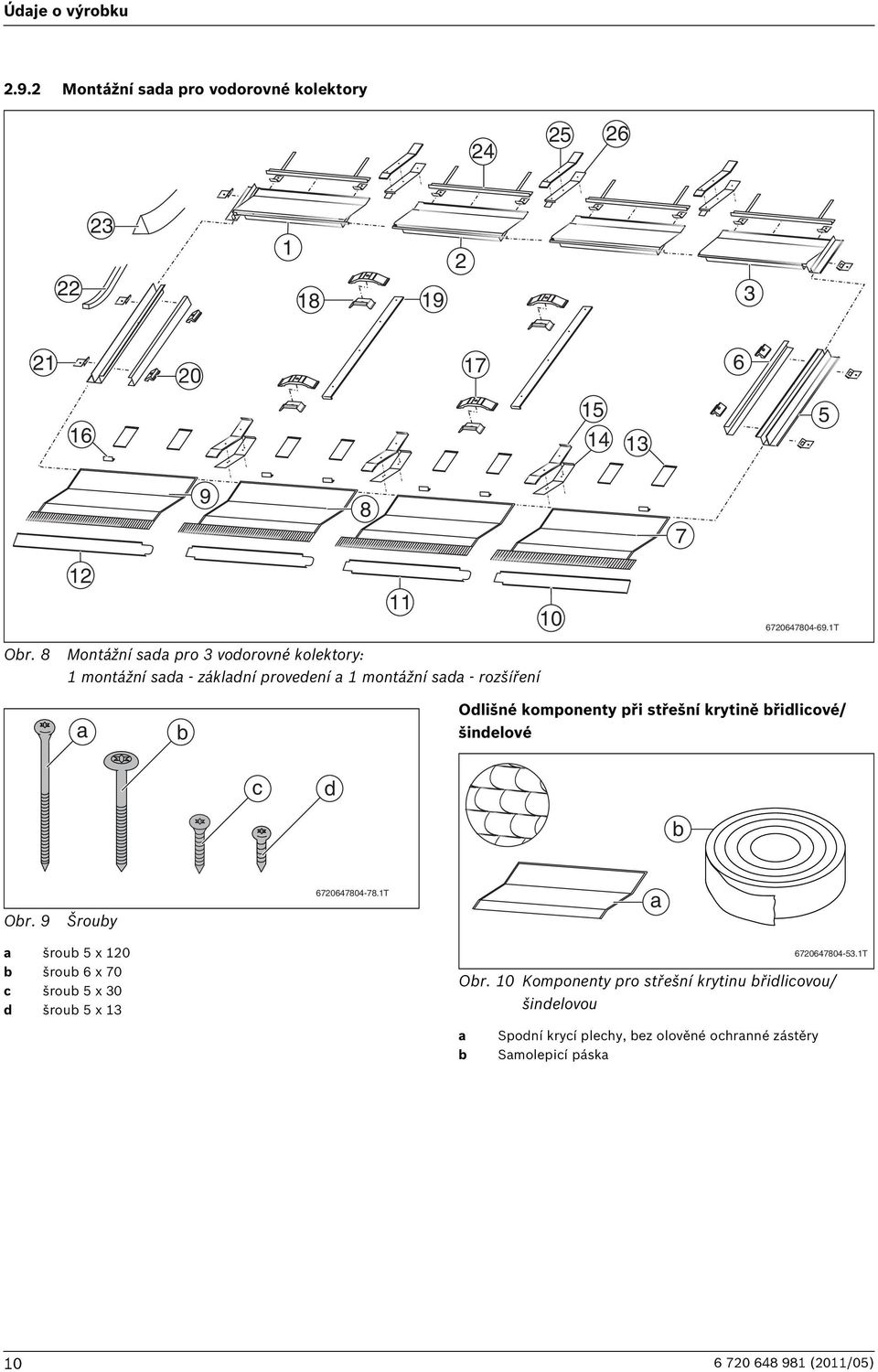

10 Údaje o výrobku.9. Montážní sada pro vodorovné kolektory T Obr. 8 Montážní sada pro vodorovné kolektory: montážní sada - základní provedení a montážní sada - rozšíření a b Odlišné komponenty při střešní krytině břidlicové/ šindelové c d b Obr. 9 Šrouby T a a šroub 5 x 0 b šroub 6 x 70 c šroub 5 x 0 d šroub 5 x T Obr. 0 Komponenty pro střešní krytinu břidlicovou/ šindelovou a b Spodní krycí plechy, bez olověné ochranné zástěry Samolepicí páska (0/05)

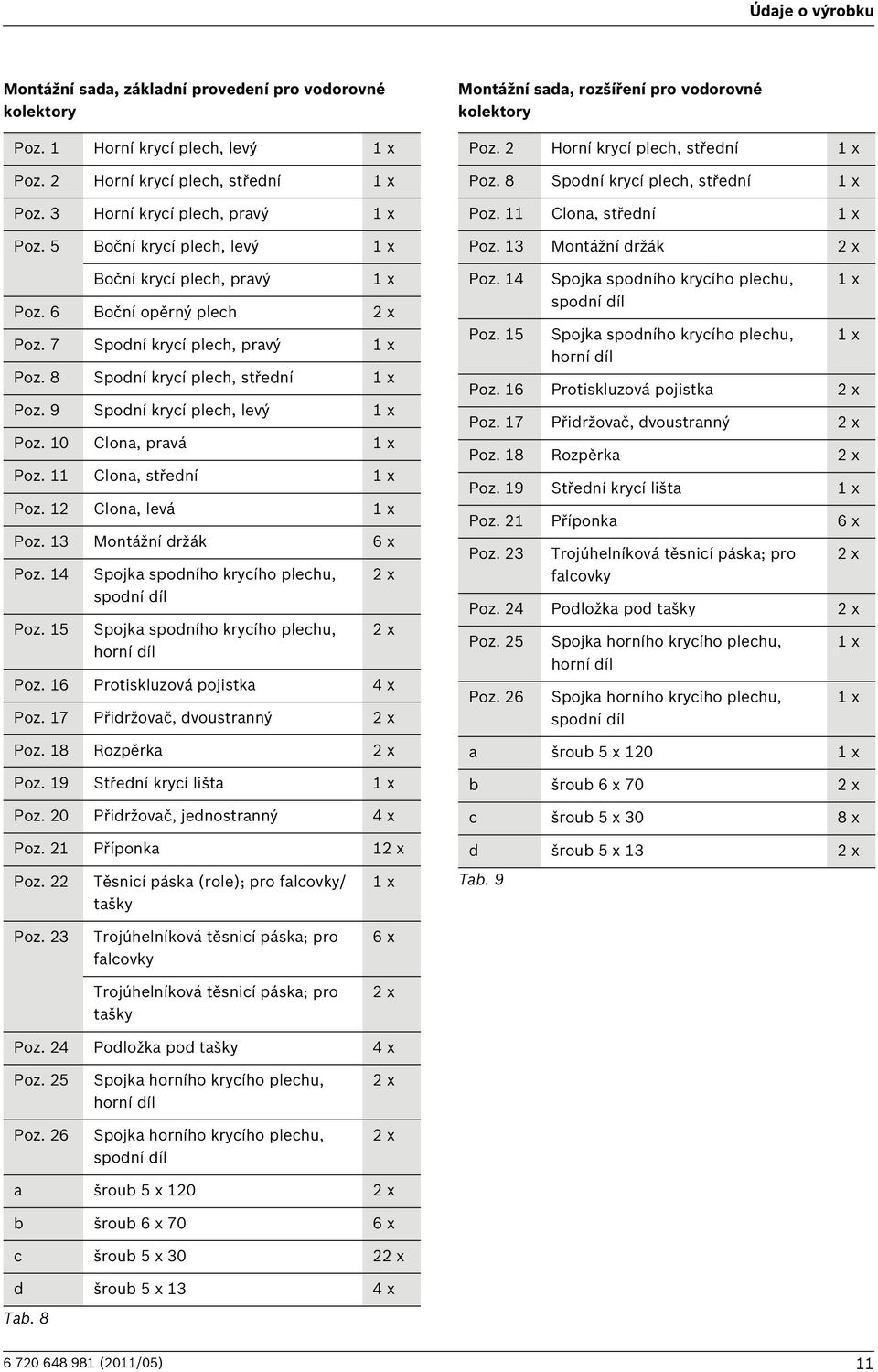

11 Údaje o výrobku Montážní sada, základní provedení pro vodorovné kolektory Poz. Horní krycí plech, levý x Poz. Horní krycí plech, střední x Poz. Horní krycí plech, pravý x Poz. 5 Boční krycí plech, levý x Boční krycí plech, pravý x Poz. 6 Boční opěrný plech x Poz. 7 Spodní krycí plech, pravý x Poz. 8 Spodní krycí plech, střední x Poz. 9 Spodní krycí plech, levý x Poz. 0 Clona, pravá x Poz. Clona, střední x Poz. Clona, levá x Poz. Montážní držák 6 x Poz. 4 Poz. 5 Spojka spodního krycího plechu, spodní díl Spojka spodního krycího plechu, horní díl x x Poz. 6 Protiskluzová pojistka 4 x Poz. 7 Přidržovač, dvoustranný x Poz. 8 Rozpěrka x Poz. 9 Střední krycí lišta x Poz. 0 Přidržovač, jednostranný 4 x Poz. Příponka x Poz. Těsnicí páska (role); pro falcovky/ tašky x Montážní sada, rozšíření pro vodorovné kolektory Poz. Horní krycí plech, střední x Poz. 8 Spodní krycí plech, střední x Poz. Clona, střední x Poz. Montážní držák x Poz. 4 Poz. 5 Spojka spodního krycího plechu, spodní díl Spojka spodního krycího plechu, horní díl x x Poz. 6 Protiskluzová pojistka x Poz. 7 Přidržovač, dvoustranný x Poz. 8 Rozpěrka x Poz. 9 Střední krycí lišta x Poz. Příponka 6 x Poz. Trojúhelníková těsnicí páska; pro falcovky x Poz. 4 Podložka pod tašky x Poz. 5 Poz. 6 Spojka horního krycího plechu, horní díl Spojka horního krycího plechu, spodní díl x x a šroub 5 x 0 x b šroub 6 x 70 x c šroub 5 x 0 8 x d šroub 5 x x Tab. 9 Poz. Trojúhelníková těsnicí páska; pro falcovky Trojúhelníková těsnicí páska; pro tašky 6 x x Poz. 4 Podložka pod tašky 4 x Poz. 5 Poz. 6 Spojka horního krycího plechu, horní díl Spojka horního krycího plechu, spodní díl x x a šroub 5 x 0 x b šroub 6 x 70 6 x c šroub 5 x 0 x d šroub 5 x 4 x Tab (0/05)

12 Údaje o výrobku.9. Montážní sada pro singl kolektor a b T Obr. Montážní sada pro svislý resp. vodorovný kolektor: montážní sada - základní provedení a b Singl kolektor, svislý Singl kolektor, vodorovný Odlišné komponenty při střešní krytině břidlicové/ šindelové a b c d b a Obr. Šrouby a šroub 5 x 0 b šroub 6 x 70 c šroub 5 x 0 d šroub 5 x T Obr. Komponenty pro střešní krytinu břidlicovou/ šindelovou a b Spodní krycí plechy, bez olověné ochranné zástěry Samolepicí páska T (0/05)

13 Údaje o výrobku Montážní sada, pro svislý kolektor Poz. Horní krycí plech x Poz. 4 Boční krycí plech, horní levý x Montážní sada, pro vodorovný kolektor Poz. Horní krycí plech, levý x Poz. Horní krycí plech, pravý x Boční krycí plech, horní pravý x Poz. 4 Boční krycí plech, horní levý x Poz. 5 Boční krycí plech, dolní x Boční krycí plech, horní pravý x Poz. 6 Boční opěrný plech x Poz. 7 Spodní krycí plech x Poz. 0 Kryt x Poz. Montážní držák x Poz. 6 Protiskluzová pojistka x Poz. 0 Přidržovač, jednostranný 6 x Poz. Příponka x Poz. Těsnicí páska (role) x Poz. Trojúhelníková těsnicí páska; pro falcovky Trojúhelníková těsnicí páska; pro tašky 5 x 4 x Poz. 4 Podložka pod tašky x b šroub 6 x 70 6 x Poz. 6 Boční opěrný plech x Poz. 7 Spodní krycí plech, pravý x Poz. 9 Spodní krycí plech, levý x Poz. 0 Clona, pravá x Poz. Clona, levá x Poz. Montážní držák 4 x Poz. 4 Poz. 5 Spojka spodního krycího plechu, spodní díl Spojka spodního krycího plechu, horní díl x x Poz. 6 Protiskluzová pojistka x Poz. 0 Přidržovač, jednostranný 4 x Poz. Příponka x Poz. Těsnicí páska (role) x c šroub 5 x 0 0 x d šroub 5 x x Tab. 0 Poz. Trojúhelníková těsnicí páska; pro falcovky Trojúhelníková těsnicí páska; pro tašky 4 x x Poz. 4 Podložka pod tašky x Poz. 5 Poz. 6 Spojka horního krycího plechu, horní díl Spojka horního krycího plechu, spodní díl x x a šroub 5 x 0 x b šroub 6 x 70 4 x c šroub 5 x 0 4 x d šroub 5 x x Tab (0/05)

14 Údaje o výrobku.9.4 Sada připojení T Obr. 4 připojovací sada do střechy a spojovací sady Připojovací sada pro jedno kolektorové pole:.9.5 Kolektor se spojovacími sadami Poz. Hadicová spona pérová ( x jako náhrada) 5 x Poz. Převlečná matice G x Poz. 4 Svěrací kroužek x Poz. 5 Kolenová průchodka x Poz. 6 Solární hadice 000 mm x Poz. 7 Hadicová přechodka R¾ se svěracím kroužkem 8 mm x Poz. 8 Záslepka x Poz. 9 Solární hadice 55 mm x Poz. 0 Návod k instalaci a údržbě x Poz. Inbusový klíč SW5 x Poz. Zátka pro jímku (čidlo kolektoru) x Tab ST Obr. 5 přepravní ochranné rohy obsahují po spojovací sadě ( spojovací sada obsahuje pérové hadicové spony a solární hadici) Poz. Pérová hadicová spona 4 x Poz. Solární hadice 45 mm se zátkou x Poz. 0 Přepravní roh se spojovací sadou x Tab (0/05)

15 Předpisy Předpisy. Platnost předpisů B Věnujte pozornost změnám v předpisech nebo doplňkům. Tyto předpisy jsou rovněž platné v okamžiku instalace.. Normy, předpisy, směrnice B Při montáži a provozu zařízení dodržujte normy a směrnice příslušné země. Zejména dodržujte platné ČSN, ČSN EN, vyhlášky, zákony a bezpečnostní předpisy s tím související. Níže jsou uvedené normy a předpisy platné v některých zemích EU, některá z nich jsou zahrnuty v ČSN.. nebo ČSN EN.., některá z nich se mouhou naší legislativou postupně přebírat. Technická pravidla platná v Německu pro instalaci kolektorů: Montáž na střechách: DIN 88, VOB, část C ) : Pokrývačské a těsnicí práce na střeše DIN 89, VOB, část C: Klempířské práce DIN 845, VOB, část C: Lešenářské práce DIN 055: Účinky na nosné konstrukce Připojování tepelných solárních zařízení: EN 976: Tepelná solární zařízení a jejich díly (prefabrikovaná zařízení) ENV 977: Tepelná solární zařízení a jejich díly (zařízení zhotovovaná na přání zákazníků) DIN 988: Technická pravidla pro instalaci pitné vody (TRWI) Elektrické připojení: DIN EN 605 část / VDE : Ochrana před bleskem, hmotné škody na stavbách a nebezpečí života ) VOB: předpis pro zadávání stavebních prací, část C: Všeobecné technické smluvní podmínky pro stavební práce (ADV) (0/05) 5

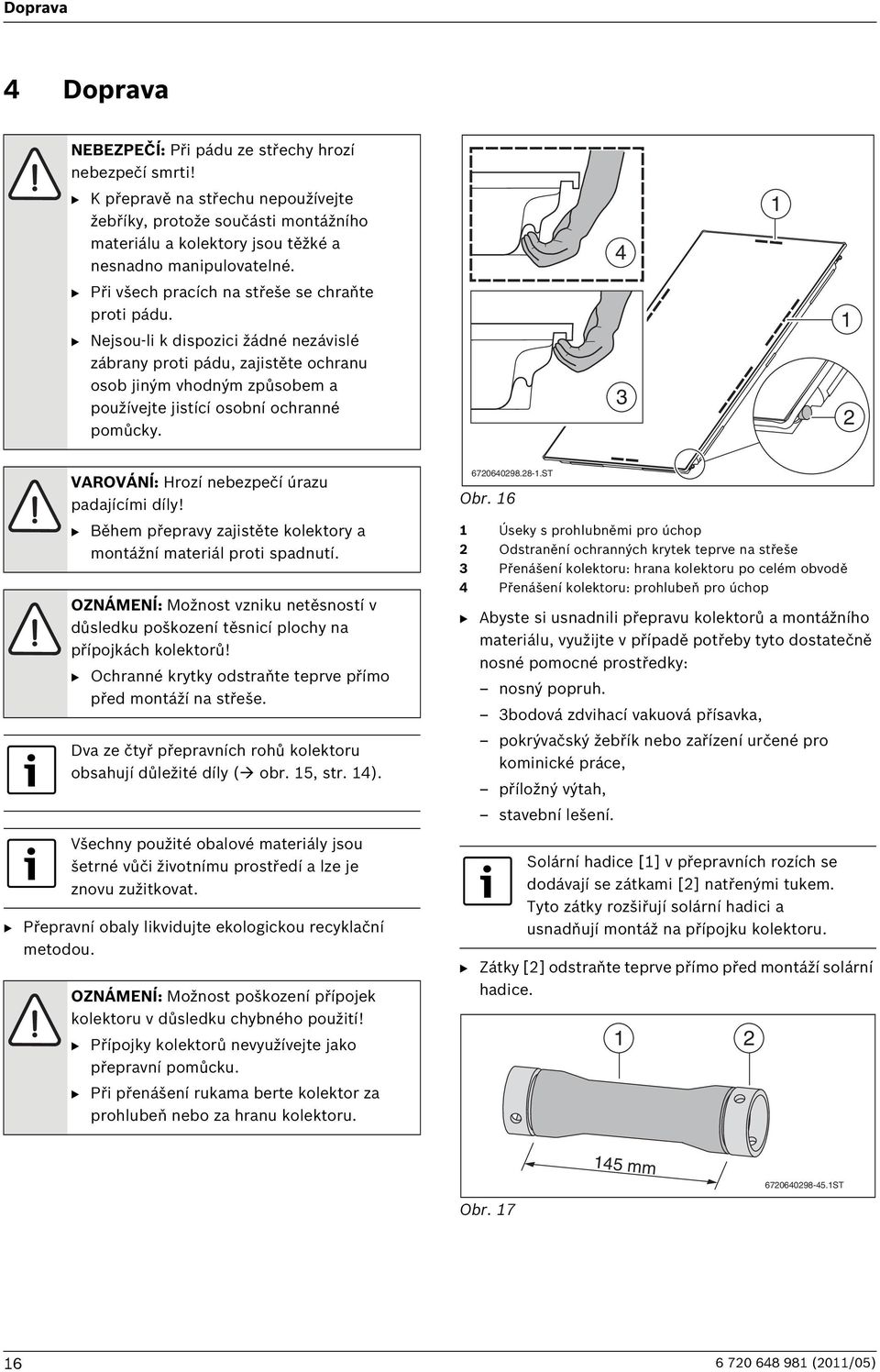

16 Doprava 4 Doprava NEBEZPEČÍ: Při pádu ze střechy hrozí nebezpečí smrti! B K přepravě na střechu nepoužívejte žebříky, protože součásti montážního materiálu a kolektory jsou těžké a nesnadno manipulovatelné. B Při všech pracích na střeše se chraňte proti pádu. B Nejsou-li k dispozici žádné nezávislé zábrany proti pádu, zajistěte ochranu osob jiným vhodným způsobem a používejte jistící osobní ochranné pomůcky. 4 VAROVÁNÍ: Hrozí nebezpečí úrazu padajícími díly! B Během přepravy zajistěte kolektory a montážní materiál proti spadnutí. OZNÁMENÍ: Možnost vzniku netěsností v důsledku poškození těsnicí plochy na přípojkách kolektorů! B Ochranné krytky odstraňte teprve přímo před montáží na střeše. Dva ze čtyř přepravních rohů kolektoru obsahují důležité díly ( obr. 5, str. 4). Všechny použité obalové materiály jsou šetrné vůči životnímu prostředí a lze je znovu zužitkovat. B Přepravní obaly likvidujte ekologickou recyklační metodou. OZNÁMENÍ: Možnost poškození přípojek kolektoru v důsledku chybného použití! B Přípojky kolektorů nevyužívejte jako přepravní pomůcku. B Při přenášení rukama berte kolektor za prohlubeň nebo za hranu kolektoru ST Obr. 6 Úseky s prohlubněmi pro úchop Odstranění ochranných krytek teprve na střeše Přenášení kolektoru: hrana kolektoru po celém obvodě 4 Přenášení kolektoru: prohlubeň pro úchop B Abyste si usnadnili přepravu kolektorů a montážního materiálu, využijte v případě potřeby tyto dostatečně nosné pomocné prostředky: nosný popruh. bodová zdvihací vakuová přísavka, pokrývačský žebřík nebo zařízení určené pro kominické práce, příložný výtah, stavební lešení. Solární hadice [] v přepravních rozích se dodávají se zátkami [] natřenými tukem. Tyto zátky rozšiřují solární hadici a usnadňují montáž na přípojku kolektoru. B Zátky [] odstraňte teprve přímo před montáží solární hadice. 45 mm ST Obr (0/05)

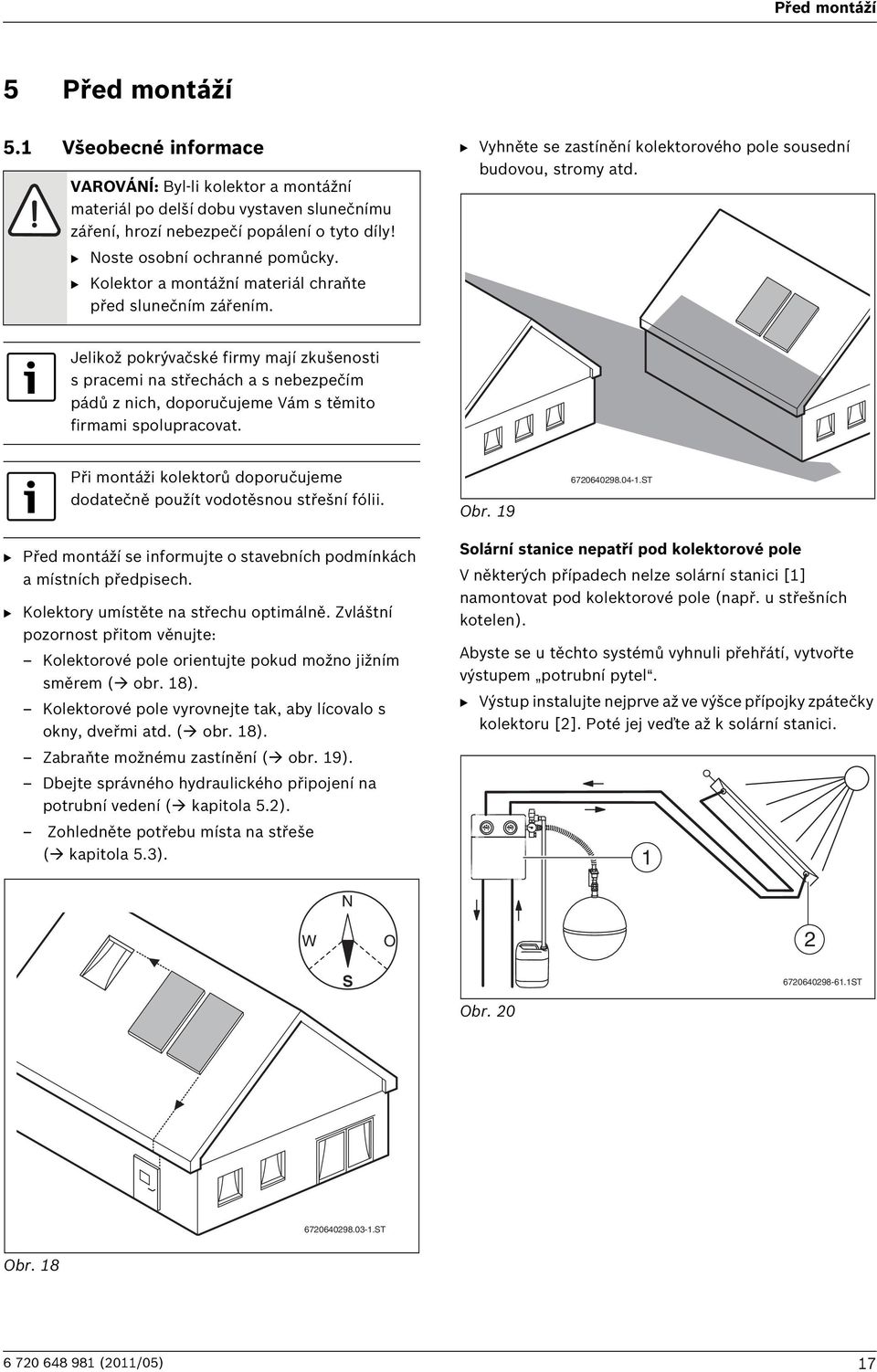

17 Před montáží 5 Před montáží 5. Všeobecné informace VAROVÁNÍ: Byl-li kolektor a montážní materiál po delší dobu vystaven slunečnímu záření, hrozí nebezpečí popálení o tyto díly! B Noste osobní ochranné pomůcky. B Kolektor a montážní materiál chraňte před slunečním zářením. B Vyhněte se zastínění kolektorového pole sousední budovou, stromy atd. Jelikož pokrývačské firmy mají zkušenosti s pracemi na střechách a s nebezpečím pádů z nich, doporučujeme Vám s těmito firmami spolupracovat. Při montáži kolektorů doporučujeme dodatečně použít vodotěsnou střešní fólii. Obr ST B Před montáží se informujte o stavebních podmínkách a místních předpisech. B Kolektory umístěte na střechu optimálně. Zvláštní pozornost přitom věnujte: Kolektorové pole orientujte pokud možno jižním směrem ( obr. 8). Kolektorové pole vyrovnejte tak, aby lícovalo s okny, dveřmi atd. ( obr. 8). Zabraňte možnému zastínění ( obr. 9). Dbejte správného hydraulického připojení na potrubní vedení ( kapitola 5.). Zohledněte potřebu místa na střeše ( kapitola 5.). Solární stanice nepatří pod kolektorové pole V některých případech nelze solární stanici [] namontovat pod kolektorové pole (např. u střešních kotelen). Abyste se u těchto systémů vyhnuli přehřátí, vytvořte výstupem potrubní pytel. B Výstup instalujte nejprve až ve výšce přípojky zpátečky kolektoru []. Poté jej veďte až k solární stanici. N W O S ST Obr ST Obr (0/05) 7

18 Před montáží 5. Uspořádání kolektorů Výstup lze na kolektorové pole namontovat buď vpravo nebo vlevo. B Dvoustranné připojení kolektorového pole ( obr. ). Podrobné informace o projektování hydrauliky systému a komponentů najdete v projekčních podkladech solární techniky. Dovolené uspořádání a orientace B Při montáži kolektorů vezměte v úvahu, že jímka pro čidlo kolektoru je umístěna nahoře ( obr. []). B Instalaci kabelu čidla kolektoru naplánujte tak, aby čidlo kolektoru ( obr. []) mohlo být namontováno do kolektoru s připojeným výstupem [5]. Maximální počet kolektorů B Do jedné řady namontujte maximálně 0 kolektorů T Obr. 5 4 Připojení jedné řady ST 4 5 Obr. Uspořádání svislých (nahoře) a vodorovných (dole) kolektorů. Čidlo kolektoru v jímce (vždy nahoře na kolektoru s připojeným výstupem) Solární hadice 45 mm Solární hadice 55 mm a zaslepovací zátka 4 Zpátečka (ze zásobníku) 5 Výstup (do zásobníku) (0/05)

19 Před montáží 5. Potřeba místa na střeše a NEBEZPEČÍ: Kolektory, které nevydrží nápory větru a jeho sacích účinků, mohou ohrozit lidský život! B Dodržte minimální vzdálenost k okraji střechy (míra a). a = h 0 b a a = b 0 C Míra a: Použít lze oba vzorce. Lze použít menší hodnotu. Míra A: Potřeba místa včetně plechu tab. 4 Míra B: Potřeba místa včetně plechu tab. 5 Míra C: Nejméně dvě řady tašek k hřebeni/komínu. Míra D: Nejméně 0,5 m pro výstup vpravo a vlevo vedle kolektorové pole. Míra E: Je-li na střeše zapotřebí odvzdušňovač, nejméně 0,4 m pro výstup. Mezi dvěma kolektorovými poli naplánujte rozteč o velikosti nejméně řad tašek. a a A D B E h T Obr. Počet kolektorů Míra A, včetně krycích plechů [m] Keramické tašky/břidlicová krytina Falcovky svislé vodorovné svislé vodorovné,54,8,6,45,74 4,4,8 4,49,94 6,46 4,0 6,5 4 5,4 8,50 5, 8,57 5 6,4 0,55 6,4 0,6 6 7,54,59 7,6,66 7 8,74 4,6 8,8 4,70 8 9,94 6,67 0,0 6,74 9,4 8,7, 8,78 0,4 0,76,4 0,8 Tab. 4 Potřeba místa pro svislý a vodorovný typ Míra B, včetně krycích plechů [m] Keramické tašky Falcovky Břidlicová krytina Řádek svislé vodorovné svislé vodorovné svislé vodorovné, bez olověné,59,75,86,0,6,77 ochranné zástěry Tab. 5 Potřeba místa pro svislý a vodorovný typ (0/05) 9

20 Před montáží 5.4 Ochrana proti blesku B Podle regionálních předpisů se informujte, zda je nutné zařízení pro ochranu před bleskem. Často je požadována ochrana proti blesku např. u budov vyšších než 0 m. B Instalaci ochrany proti blesku svěřte odborníkovi v oboru elektro. B Je-li k dispozici zařízení na ochranu proti blesku, zkontrolujte napojení solárního systému na toto zařízení. 5.5 Potřebné nářadí a příslušenství klíč SW8 aku šroubovák kladivo příložný úhelník torx-bity TX5 tříbodová vakuová přísavka klíč SW7 a 0 pro připojení potrubního vedení úhlová rozbrušovačka vodováha zednická šňůra materiál k izolaci trubek 5.6 Pořadí montáže Při montáži samostatného kolektoru (singl kolektoru) se jednotlivé montážní úkony mohou od pořadí montáže lišit. B Věnujte pozornost pokynům k jednotlivým montážním úkonům. Abyste mohli kolektory připevnit na střechu, musíte dodržet toto pořadí montáže: Stanovte výchozí polohu ( kapitola 6., str. ). Odkryjte střechu ( kapitola 6., str. ). Příprava montáže kolektorů na zemi ( kapitola 7., str. 8) Namontujte dodatečné střešní latě ( kapitola 6., str. 4). Vyznačte montážní rozměry ( kapitola 7.., str. ). Namontujte spodní krycí plechy ( kapitola 7.., str. 4). Namontujte levý kolektor ( kapitola 7..4, str. 6). Namontujte další kolektory ( kapitola 7..5, str. 8). Tento krok odpadá při montáži singl kolektoru Ukončete montáž kolektorů ( kapitola 7..6, str. 9). Namontujte boční opěrné plechy ( kapitola 7..7, str. 9). Namontujte čidla kolektorů ( kapitola 7..8, str. 40). Proveďte hydraulické připojení ( kapitola 7..9, str. 40). Namontujte boční krycí plechy ( kapitola 7..0, str. 4). Namontujte clony ( kapitola 7.., str. 4). Namontujte střední krycí lištu ( kapitola 7.., str. 4) Tento krok odpadá při montáži singl kolektoru Namontujte horní krycí plechy ( kapitola 7.., str. 4). Namontujte trojúhelníkový těsnicí pás ( kapitola 7..4, str. 44). Olověnou zástěru vytvarujte podle krytiny ( kapitola 7..5, str. 45). Zakryjte střechu ( kapitola 8, str. 46) (0/05)

21 Příprava střechy na montáž 6 Příprava střechy na montáž B Pro lepší schůdnost střechy použijte pokrývačský žebřík nebo jednotlivé tašky vysuňte nahoru. B Popraskané tašky, šindele, desky apod. odstraňte a nahraďte novými. NEBEZPEČÍ: Při pádu ze střechy hrozí nebezpečí smrti! B Při všech pracích na střeše se chraňte proti pádu. B Nejsou-li k dispozici žádné nezávislé zábrany proti pádu, zajistěte ochranu osob jiným vhodným způsobem a používejte jistící osobní ochranné pomůcky. 6. Stanovení výchozí polohy Poloha kolektorového pole Na obrázku je uveden příklad polohy u krytiny z keramických tašek. Míry pro jiné krytiny tab. 6, str. 6 B V > 80 mm > 80 mm 5 4 X A T Obr. 4 Poloha kolektorového pole Horní řada tašek Pravá řada tašek Spodní krycí plech (s olověnou zástěrou) 4 Spodní řada tašek 5 Levá řada tašek 6 Boční krycí plech A B V X Šířka kolektorového pole včetně krycího plechu Výška kolektorového pole včetně krycího plechu, bez olověné zástěry Referenční bod k míře X Vzdálenost mezi krytinami, které spočívají na bočních krycích plechách (0/05)

22 Příprava střechy na montáž Míra B, výška kolektorového pole Krytina Míra X, vzdálenost mezi krytinami Míra B, včetně krycích plechů, bez olověné zástěry [m] svislé Keramické tašky,59,75 Falcovky,86,0 Břidlice/šindele,6,77 Tab. 6 Počet kolektorů Vzdálenost [m] svislé,8,,58 4,6,78 6, 4 4,98 8,5 vodorovné vodorovné 5 6,8 0,9 6 7,8,4 7 8,58 4,47 8 9,78 6,5 6.. Stanovení vodorovné výchozí polohy Vodorovná výchozí poloha by měla být zvolena tak, aby tašky při pokrývání střechy byly řezány pouze na pravém okraji kolektorového pole. Při stanovení výchozí polohy byste měli zajistit, aby tašky na pravém okraji byly řezány jen v prohlubni vlny a aby alespoň jedna polovina každé tašky zůstala zachována. B Nejde-li to jinak, řežte tašky na pravém a na levém okraji kolektorového pole. B Míru X přeneste na střechu a stanovte levou řadu tašek ( obr. 4, [5]). B Stanovte pravou řadu tašek ( obr. 4, []), která se eventuálně bude muset seříznout později při pokrývání. 6.. Stanovení svislé výchozí polohy B S ohledem na míru B stanovte spodní řadu tašek ( obr. 4, [4]). B Stanovte horní řadu tašek ( obr. 4, []), která se eventuálně bude muset seříznout později při pokrývání. 9 0,98 8,56 0,8 0,60 Tab (0/05)

23 Příprava střechy na montáž 6. Odkrytí střechy B Odkryjte tašky v kolektorovém poli vycházeje od stanovených řad tašek. B Při odkrývání řady tašek [] na levé straně kolektorového pole přeneste levý referenční bod V míry X na střešní lať [] nacházející se pod krytinou. Tento bod bude zapotřebí jako referenční bod V pro přenesení montážních rozměrů. Přizpůsobení spodní řady tašek Na spodní řadě krytiny [] spočívá spodní krycí plech [] s olověnou zástěrou a utěsňuje kolektorové pole. B Zajistěte, aby výška krytiny nepřekročila maximálně dovolenou hodnotu ( obr. 6 a tab. 8, míra h). V h > 80 mm X A Obr T Obr. 6 Míra h T Střešní lať Řada tašek určená pro odkrytí V Referenční bod k míře X B Na každé straně kolektorového pole odkryjte případně dodatečné řady tašek, abyste zajistili dostatečně bezpečnou chůzi po střeše. Krytina Keramické tašky Falcovky Tab. 8 Míra h max. Výška krytiny: horní hrana střešní latě až horní hrana krytiny 70 mm 40 mm Je-li krytina vyšší než maximální dovolená hodnota: B Zkoste horní hranu krytiny [] natolik, aby na ni spodní krycí plech [] plynule dosedal (0/05)

24 Příprava střechy na montáž 6. Montáž přídavných střešních latí Při montáži na střechu obitou prkny nejsou zapotřebí žádné dodatečné střešní latě. Montážní míry se vyznačí na stávající bednění. 6.. Délka přídavných střešních latí Pro uložení krycích plechů a kolektorů jsou ze strany stavby zapotřebí dodatečné střešní latě stejné výšky, jako jsou latě stávající. Nejmenší délka přídavných střešních latí ( tab. 9 a obr. 7, []): délka = míra A + cca 0 cm (pro boční příponky []) B Délku přídavných střešních latí upravte tak, aby styk latí mohl být připevněn na krokev. Alternativně k přídavným střešním latím může být existující laťování střechy v úseku kolektorového pole přeneseno na míry přídavných střešních latí. V dalším textu je popsána montáž s přídavnými střešními latěmi. > 80 mm X A T Obr. 7 Příponka Přídavná střešní lať Míra A, šířka kolektorového pole vč. krycího plechu Počet kolektorů Míra A, včetně krycích plechů [m] Keramické tašky/břidlicová krytina Falcovky svislé vodorovné svislé vodorovné,54,8,6,45,74 4,4,8 4,49,94 6,46 4,0 6,5 4 5,4 8,50 5, 8,57 5 6,4 0,55 6,4 0,6 6 7,54,59 7,6,66 7 8,74 4,6 8,8 4,70 8 9,94 6,67 0,0 6,74 9,4 8,7, 8,78 0,4 0,76,4 0,8 Tab. 9 Potřeba místa pro svislý a vodorovný typ (0/05)

25 Příprava střechy na montáž 6.. Poloha/rozteče přídavných střešních latí Svislé kolektory Vodorovné kolektory G H J I E E F G H D I J D T T Obr. 9 Obr. 8 Střešní lať pro montážní držáky Střešní latě pro přidržovače Střešní latě pro horní krycí plech D E F G H I J Vzdálenost ke střešní lati pro montážní držáky Vzdálenost ke střešní lati pro přidržovač na spodní montážní kapse Vzdálenost ke střešní lati pro přidržovač na střední montážní kapse Vzdálenost ke střešní lati pro přidržovač na horní montážní kapse Vzdálenost ke střešní lati pro polystyrenový klín na horním krycím plechu Vzdálenost ke střešní lati pro polystyrenový klín na horním krycím plechu Vzdálenost ke střešní lati pro horním krycí plech Vzdálenosti přídavných střešních latí [mm] Vzdálenos ti Keramické tašky Falcovky Břidlicová krytina svislé vodorovné svislé vodorovné svislé vodorovné D E F G H I J Tab. 0 Vzdálenosti přídavných střešních latí (0/05) 5

26 Příprava střechy na montáž 6.. Montáž přídavných střešních latí UPOZORNĚNÍ: Možnost poškození budovy v důsledku netěsností střechy. B Styk latí připevněte na krokev. B Ve styku latě dostatečně spojte, např. pojištěním pomocí existujících střešních latí. B Rozdíl úrovně krokví vyrovnejte na straně stavby. Přesazení stávajících střešních latí B Přesaďte stávající střešní lať [4] v kolektorovém poli [] a zajistěte ji příp. svislou latí []. 4 Při montáži přídavných střešních latí přímo nad stávajícími střešními latěmi: B Přídavnou střešní lať posuňte tak daleko nahoru, aby zbylo dostatek místa pro zavěšení tašek. Je-li nutné namontovat přídavnou střešní lať do polohy, která se kryje s existující střešní latí v kolektorovém poli: B Existující střešní lať přesaďte. B Namontujte přídavnou střešní lať pro montážní držáky ( obr. 8 a 9, []). Přesné vyrovnání střešní latě pro montážní držák ( obr. 8 a 9, []) je závislé na vyrovnání krytiny. B Střešní lať vyrovnejte po celé délce horní hrany spodní krytiny. Použijte k tomu popřípadě zednickou šňůru. B Namontujte přídavné střešní latě pro přidržovače ( obr. 8 a 9, []). B Namontujte přídavné střešní latě pro horní krycí plech ( obr. 8 a 9, []). Obr. 0 Kolektorové pole Přemístěná střešní lať Svislá střešní lať 4 Stávající střešní lať SD T (0/05)

27 Montáž kolektorů 7 Montáž kolektorů NEBEZPEČÍ: Při pádu ze střechy hrozí nebezpečí smrti! B Při všech pracích na střeše se chraňte proti pádu. B Nejsou-li k dispozici žádné nezávislé zábrany proti pádu, zajistěte ochranu osob jiným vhodným způsobem a používejte jistící osobní ochranné pomůcky. B Montáž provádějte na střeše nejméně ve osobách. OZNÁMENÍ: Možnost poškození kolektoru v důsledku netěsností na přípojce kolektoru! B Ochranné krytky odstraňte z přípojek kolektoru teprve přímo před hydraulickým připojením. OZNÁMENÍ: Možnost poškození kolektoru v důsledku poškozených přípojek! B Při přepravě neberte kolektor za přípojky! B Při přepravě kolektorů na střechu použijte alespoň jednu z následujících pomůcek: příložný výtah, bodové vakuové přísavky s dostatečnou nosností, nosný popruh. VAROVÁNÍ: Hrozí nebezpečí úrazu padajícími kolektory! B Během přepravy a montáže zajistěte kolektory proti spadnutí. B Po ukončení montáže zkontrolujte bezpečnou instalaci montážní sady a kolektorů. Důležité pokyny pro zacházení se solárními hadicemi a pérovými sponami UPOZORNĚNÍ: Hrozí nebezpečí úrazu vytaženým pojistným kroužkem v nezamontovaném stavu! B Pojistný kroužek stáhněte teprve poté, co jste na solární hadici umístili pérovou sponu. OZNÁMENÍ: Možnost vzniku netěsností na přípojkách kolektorů! Dodatečné uvolnění pérové spony může zhoršit její upínací sílu. B Pérovou sponu nasuňte přímo před zesílení přípojky kolektoru. Teprve pak stáhněte pojistný kroužek. U solárních hadic bez zátky doporučujeme položit solární hadice před montáží do horké vody. Zvlášť při nízkých teplotách se tím usnadní montáž. V solárních hadicích pro vzájemné spojení kolektorů mezi sebou jsou zátky nasazeny.. Zátky vytáhněte teprve přímo před montáží solární hadice. Použijte k tomu popřípadě klíč SW5.. Solární hadici s pérovou sponou nasuňte na přípojku kolektoru.. Když se pérová spona nachází přímo před zesílením, pojistný kroužek stáhněte ST.. Obr. Montáž solární hadice (0/05) 7

28 Montáž kolektorů 7. Příprava montáže kolektorů na zemi B Dodržujte pokyny uvedené v kapitole 5., str. 8 o umístění kolektorů. Jako příklad je v dalším textu výstup znázorněn na pravé straně kolektorového pole a první kolektor je namontován vpravo. 7.. Montáž zaslepovací zátky VAROVÁNÍ: Hrozí nebezpečí úrazu v důsledku nezajištěných zaslepovacích zátek! B Zajistěte, aby každá zaslepovací zátka byla zajištěna pérovou sponou. 7.. Vložení těsnicího pásu do rámu kolektoru B Očistěte hranu [] kolektoru. B Z těsnicího pásu stáhněte ochrannou fólii. B Těsnicí pás [] vložte lepivou stranou do hrany kolektoru na levé a pravé straně [] kolektorového pole. B Solární hadici [] s předmontovanými zaslepovacími zátkami nasaďte na volné přípojky kolektoru. B Když se pérová spona [] nachází přímo před zesílením, pojistný kroužek stáhněte T B A Obr ST Obr (0/05)

29 Montáž kolektorů 7.. Montáž spojovací sady B Spojovací sadu vyjměte z přepravních rohů.. Klíčem SW5 vytáhněte jen jednu zátku.. Solární hadici [] s pérovými sponami nasuňte na přípojku kolektoru.. Když se pérová spona [] nachází přímo před zesílením, pojistný kroužek stáhněte... B ST Obr. 4 Spojovací sada na. a všech ostatních kolektorech (0/05) 9

30 Montáž kolektorů 7. Montáž kolektorů Vodorovné uspořádání kolektorů UPOZORNĚNÍ: Možnost poškození budovy v důsledku netěsností střechy! B Krycí plechy montujte s velkou pečlivostí, abyste zabránili vzniku netěsností v kolektorovém poli. UPOZORNĚNÍ: Hrozí nebezpečí poranění o ostré plechy! B Při montáži plechů noste vhodné ochranné pomůcky, např. rukavice. Obr. 7 Uspořádání při kolektorech T 7.. Umístění spodních krycích plechů Počet a délka spodních krycích plechů jsou podle typu kolektoru a jeho umístění různé. Na následujících obrázcích je schematicky znázorněno umístění spodních krycích plechů. Plechy s šedou barvou jsou komponenty z rozšiřovací sady. Obr. 8 Uspořádání při > kolektorech T Svislé uspořádání kolektorů Uspořádání při samostatném (singl) kolektoru T T Obr. 9 Uspořádání při samostatném (singl) kolektoru (vlevo: svislé; vpravo: vodorovné) Obr. 5 Uspořádání při kolektorech T SD Obr. 6 Uspořádání při > kolektorech (0/05)

31 Montáž kolektorů 7.. Vyznačení montážních rozměrů Svislé kolektory ( a více kolektorů) V V V z a b c a b c a b c T Obr. 40 Montážní rozměry pro svislé kolektory Kolektor Přídavná střešní lať Spodní krycí plech, s olověnou zástěrou 4 Montážní držák 5 Protiskluzová pojistka 6 Spodní spojka 7 Dvoustranný přidržovač V Referenční bod k míře X ( obr. 4, str. ) V Referenční bod: střed mezi dvěma kolektory Montážní rozměry pro svislé kolektory [mm Montážní držák Spojka, dvoustranné přidržovače Míra z Míra a Míra b Míra c Tab. Montážní rozměry pro svislé kolektory (0/05)

32 Montáž kolektorů Vodorovné kolektory V V V V V V z a a a a d d d a b b b c c c T Obr. 4 Montážní rozměry pro vodorovné kolektory Kolektor Přídavná střešní lať Spodní krycí plech, s olověnou zástěrou 4 Montážní držák 5 Protiskluzová pojistka 6 Spodní spojka 7 Dvoustranný přidržovač V Referenční bod k míře X ( obr. 4, str. ) V Referenční bod: střed mezi dvěma kolektory V Referenční bod: střed kolektoru, poloha spojky Montážní rozměry pro vodorovné kolektory [mm] Montážní držák Střed mezi dvěma kolektory, dvoustranné přidržovače Spojka Míra z Míra a Míra a Míra a Míra b Míra c Míra d Tab. Montážní rozměry pro vodorovné kolektory (0/05)

33 Montáž kolektorů Samostatné (singl) kolektory (svislé a vodorovné) a b V V V 4 5 z a a T z a b d a b c Obr. 4 Montážní rozměry pro singl kolektory Kolektor; a: svislý kolektor; b: vodorovný kolektor Přídavná střešní lať Spodní krycí plech, s olověnou zástěrou 4 Montážní držák 5 Protiskluzová pojistka 6 Spodní spojka 7 Dvoustranný přidržovač V Referenční bod k míře X ( obr. 4, str. ) V Referenční bod: střed kolektoru, poloha spojky Montážní rozměry pro singl kolektory [mm] Montážní držák Spojka Míra z Míra a Míra a Míra a Míra b Míra c Míra d Svislý singl kolektor Vodorovný singl kolektor Tab. Montážní rozměry pro singl kolektory (0/05)

34 Montáž kolektorů Vyznačení montážních rozměrů U střech pobitých prkny se montážní míry vyznačí na stávající bednění. B Vycházejíce z referenčního bodu [V] vyznačte míru z na spodní střešní lať. B Počínaje značkou k míře z přeneste montážní rozměry pro první kolektor na spodní střešní lať a vyznačte referenční body. svislé kolektory: míry a, b, c ( obr. 40 a tab., str. ) vodorovné kolektory: míry a, a, b, c, d ( obr. 4 a tab., str. ) singl kolektory, svislé: míry a, b ( obr. 4 a tab., str. ) singl kolektory, vodorovné: míry a, a, a, b, c, d ( obr. 4 a tab., str. ) B Referenční bod(y) [V..] přeneste přesně v úhlu 90 na další přídavnou střešní lať []. svislé kolektory: referenční bod V vodorovné kolektory: referenční body V a V 7.. Montáž spodních krycích plechů Upevnění montážních držáků B Montážní držáky [] posuňte centricky do označených montážních poloh [] tak, aby spodní styková hrana navazovala na spodní hranu střešní latě pro montážní držák [] a přitom je připevněte vždy jedním šroubem 5 x 0. Při montáži svislého singl kolektoru odpadá montáž spodní spojky. B Demontáž spojky: Horní díl odšroubujte od spodního dílu. B Spodní díl spojky [4] položte přesně do označené montážní polohy [5] na střešní lať a připevněte šroubem 5 x 0. Zajistěte přitom, aby hrana spojky [6] ležela přesně na spodní hraně střešní latě V T Obr. 4 Přenesení referenčních bodů T Obr. 44 Montážní držák Montážní poloha montážního držáku Spodní hrana střešní latě 4 Spodní díl spodní spojky 5 Montážní poloha spodní spojky 6 Spodní hrana střešní latě (0/05)

35 Montáž kolektorů B Spodní díl spojky zajistěte v montážní poloze šroubem 5 x 0 [] na té střešní lati [], na kterou dosedají tašky. Je-li šroub příliš krátký, namontujte pro zajištění spodního dílu krátkou střešní lať. B Pravý spodní krycí plech [.] zasuňte do montážního držáku. Při zasouvání uslyšíte výrazné klapnutí. B Levý krycí plech [.] zasuňte do montážního držáku a posuňte přes spodní díl spojky tak daleko [.], aby otvory ve spodním dílu byly ještě vidět (vzdálenost mezi plechy: cca 0 mm). Při zasouvání uslyšíte výrazné klapnutí. ca. 0 mm T Obr. 45 Montáž spodních krycích plechů U břidlicové krytiny nejsou na spodních krycích plechách žádné olověné zástěry.. Při montáži svislého singl kolektoru se montuje pouze spodní krycí plech T Obr. 47 OZNÁMENÍ: Možnost poškození krycích plechů a olověných zástěr poškrábáním! B Zajistěte, aby při přehýbání olověných zástěr byl podklad čistý. B Olověné zástěry všech krycích plechů přehněte dopředu. B Z protiskluzové pojistky stáhněte ochrannou fólii [.]. B Protiskluzovou pojistku nalepte na spodní krycí plech tak, aby protiskluzové pojistky lícovaly s montážními držáky [.] a ležely přesně v ohybu krycího plechu [.] T Obr. 46 Obr T (0/05) 5

36 Montáž kolektorů B Spodní krycí plechy připevněte skrz otvory protiskluzové pojistky šrouby 5 x0 na střešní lať Montáž levého kolektoru Dvoustranné přidržovače se nejprve připevní jen lehce, aby hrany mohly při montáži kolektorů zapadnout do montážní kapsy. U singl kolektoru se místo dvojstranného přidržovače montuje jednostranný přidržovač. B Rozpěrku a dvoustranný přidržovač sestavte dohromady [.]. B Přidržovače přišroubujte šroubem 6 x 70 na vyznačeném středu na (příp. dodatečně namontovanou) střešní lať [.]. Šrouby přitom utáhněte jen lehce. Obr T.. B Horní díl spojky zahákněte za spodní hranu krycích plechů [.] a přitlačte [.]. B Horní díl spojky přišroubujte pomocí těsnicích podložek a šroubů na spodní díl [.]. Šrouby přitom příliš neutahujte. Při použití aku šroubováku nastavte pro šroubování malou rychlost... Obr T. B Kolektor otočte tak, aby jímka čidla se nacházela na kolektoru nahoře. Obr T OZNÁMENÍ: Možnost poškození kolektoru, dojde-li k sesunutí kolektoru ze střechy v důsledku toho, že protiskluzové pojistky nezasahují do montážních kapes kolektoru! B Zajistěte, aby protiskluzové pojistky zasahovaly do montážních kapes (0/05)

37 Montáž kolektorů B Položte levý kolektor a spodními montážními kapsami jej nechte sjet do protiskluzových pojistek. B Další dvojstranné přidržovače našroubujte šrouby 6 x 70 na střešní lať [.] a jejich polohu upravte tak, aby zasahovaly do bočních montážních kapes a lícovaly. Šrouby přitom utáhněte jen lehce [.]. Svislé uspořádání: další přidržovače Vodorovné uspořádání: další přidržovač Obr. 5 B Posouvejte kolektor doprava [.], dokud přidržovač nezapadne do boční montážní kapsy a nelícuje [.]. Zkontrolujte polohu a přesné vyrovnání kolektoru B Vytáhněte zátku ze solární hadice a na horní a spodní solární hadici levého kolektoru nasuňte druhou pérovou sponu [.] T Obr. 54 B Na levé straně kolektoru vložte jednostranné přidržovače do bočních montážních kapes a pomocí šroubů 6 x 70 je přišroubujte na (popř. dodatečně namontovanou) střešní lať. Svislé uspořádání: jednostranné přidržovače Vodorovné uspořádání: jednostranné přidržovače Singl kolektor, svislý: jednostranné přidržovače Singl kolektor, vodorovný: jednostranné přidržovače T T Obr. 5 U singl kolektoru se místo dvojstranného přidržovače montuje jednostranný přidržovač. B Singl kolektor, svislý: Namontujte další jednostranné přidržovače. B Singl kolektor, vodorovný: Namontujte další jednostranný přidržovač. Obr T (0/05) 7

38 Montáž kolektorů 7..5 Montáž dalších kolektorů Tento krok odpadá při montáži svislého singl kolektoru. B Svislé uspořádání: Pomocí zednické šňůry přeneste montážní polohu dvojstranných přidržovačů [] na přídavnou střešní lať [] pro horní spojku. Vyznačte montážní polohu horní spojky []. B Přeneste montážní rozměry pro další kolektor na spodní střešní lať a vyznačte referenční body. svislé kolektory: míry a, b, c ( obr. 40 a tab., str. ) vodorovné kolektory: míry a, b, c, d ( obr. 4 a tab., str. ) Pro poslední vodorovný kolektor je zapotřebí další montážní držák ( obr. 4 a tab., str. ). B U posledního kolektoru v poli přeneste dodatečně míru a. B Položte pravý kolektor a spodními montážními kapsami jej nechte sjet do protiskluzových pojistek T Obr. 56 Montážní poloha horní spojky u svislých kolektorů B Vodorovné uspořádání: Pomocí zednické šňůry přeneste montážní polohu dvojstranných přidržovačů [] na přídavnou střešní lať [] pro horní spojku. Přeneste hodnotu d ( obr. 4 a tab., str. ) a vyznačte montážní polohy pro horní spojky []. d Obr T B Posouvejte kolektor doleva, dokud přidržovače nezapadnou do bočních montážních kapes a nelícují. B Přitom nasaďte přípojky na předmontované solární hadice na levém kolektoru a vytvořte hydraulické spojení T Obr. 57 Montážní poloha horní spojky u vodorovných kolektorů T Obr (0/05)

39 Montáž kolektorů UPOZORNĚNÍ: Hrozí nebezpečí úrazu a vytvoření netěsností v důsledku nezajištěných solárních hadic, protože může vytékat solární kapalina. B Každou solární hadici zajistěte na přípojce kolektoru pérovou sponou. B Když se pérová spona nachází přímo před zesílením, pojistný kroužek stáhněte. B Montáž dalších kolektorů: Opakujte montážní postup pro každý kolektor tak, jak je popsáno v kapitole Ukončení montáže kolektorů B U posledního kolektoru v poli: Na pravé straně kolektoru vložte jednostranné přidržovače do bočních montážních kapes a pomocí šroubů 6 x 70 je přišroubujte na střešní lať. Obr ST B Utáhněte šrouby přidržovačů T Obr Montáž bočních opěrných plechů Obr T B U polí s > kolektory: Další dvojstranné přidržovače našroubujte šrouby 6 x 70 na střešní lať [.] a jejich polohu upravte tak, aby zasahovaly do bočních montážních kapes a lícovaly. Šrouby přitom utáhněte jen lehce [.]. Při kolizi mezi opěrnými plechy a vedením potrubí lze opěrný plech upravit. B Boční opěrné plechy na levé a pravé vnější straně kolektorů vyrovnejte přibližně na střed, přirazte na jednostranné přidržovače a přišroubujte dvěma šrouby 5 x 0... Obr T Obr T (0/05) 9

40 Montáž kolektorů 7..8 Montáž čidla kolektoru Čidlo kolektoru je přiloženo k solárnímu regulátoru. OZNÁMENÍ: Možnost výpadku zařízení v důsledku vadného kabelu čidla! B Kabel čidla chraňte před možným poškozením, např. před okousáním kunou. B Čidlo kolektoru namontujte do kolektoru s připojeným výstupem ( obr. 65) Připojení potrubí B Proveďte hydraulické připojení ( kapitola 9, str. 47). OZNÁMENÍ: Možnost poškození zařízení korozí! Zůstanou-li v solárním systému po výplachu nebo zkoušce těsnosti zbytky vody, může dojít ke vzniku koroze. B Solární zařízení uveďte hned po zkoušce těsnosti ( návod k solární stanici) do provozu se solární kapalinou. B Zkontrolujte instalaci. Provádíte-li odvzdušnění solárního systému automatickým odvzdušňovačem na střeše (příslušenství), musíte po odvzdušnění zavřít kulový kohout ( návod k solární stanici). Obr. 65 Poloha čidla kolektoru Poloha čidla kolektoru u jednořadých polí Zpátečka Výstup B Čidlem kolektoru prorazte těsnicí vrstvu jímky a čidlo zasuňte až na doraz (odpovídá 65 mm) T Kontrolní práce. Protiskluzové pojistky namontovány?. Přidržovače namontovány a šrouby utaženy?. Jsou solární hadice zajištěny pérovými sponami (pojistný kroužek stažen)? 4. Je čidlo teploty kolektoru zasunuté až na doraz? 5. Byla provedena zkouška těsnosti a byla zkontrolována těsnost přípojek (viz návod k solární stanici)? Tab. 4 Pokud jste provedli uvedenou kontrolu, můžete namontovat krycí plechy. 65 mm ST Obr. 66 Poloha jímky pro čidlo kolektoru Byla-li proražena jímka nesprávného kolektoru, utěsněte tuto jímku zátkou z připojovací sady (0/05)
