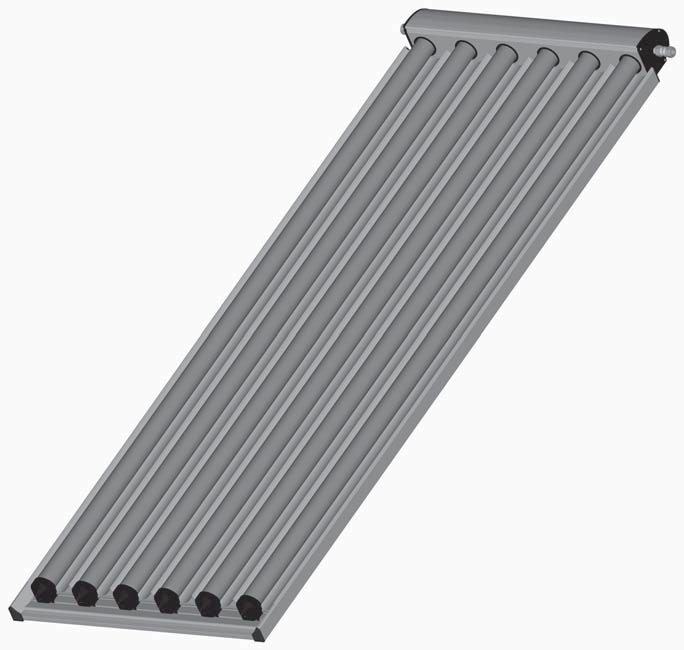

Návod k instalaci a údržbě. Vakuový trubicový kolektor VK140-1, VK Montáž na šikmou střechu (2011/05) CZ

Transkript

1 Návod k instalaci a údržbě Vakuový trubicový kolektor VK40-, VK80- Montáž na šikmou střechu (0/05) CZ

2 Obsah Obsah Vysvětlení symbolů a bezpečnostní pokyny Použité symboly Všeobecné bezpečnostní pokyny Údaje o výrobku Komponenty a návody Používání k určenému účelu Prohlášení o shodě Rozsah dodávky Přidržovací třmen Montážní sada Připojovací sada (hydraulické spojení) Kolektor Technické údaje Typový štítek Předpisy Před montáží Stanovení potřeby místa Plánování hydraulického připojení Nutnost dodržení všeobecných pokynů Potřebné nářadí a příslušenství Ochrana před bleskem Pořadí montáže Montáž čidla kolektoru Montáž spojovací sady (příslušenství) Hydraulické připojení Závěrečné práce Kontrola instalace Plnění tlakem, proplachování, odvzdušnění Úprava přetlaku expanzní nádoby Stanovení a nastavení provozního tlaku Nastavení hmotnostního průtoku Tepelná izolace potrubí Výměna jednotlivých trubic Ochrana životního prostředí / Likvidace odpadu Údržba / servisní prohlídky Přeprava Montáž přidržovacích třmenů Stanovení roztečí Svislé rozteče přidržovacích třmenů Vodorovné rozteče přidržovacích třmenů 4 6. Montáž přidržovacích třmenů na střechy s taškovou krytinou Montáž přidržovacích třmenů na střechy s bobrovkami Montáž přidržovacích třmenů na střechy s prejzovou krytinou Montáž přidržovacích třmenů na střechu s břidlicovou/šindelovou krytinou Montáž lišt Montáž svislých lišt Montáž vodorovných lišt a přidržovacích háků Montáž přidržovacích háků na svislé lišty 8 Montáž kolektorů Montáž prvního kolektoru Montáž druhého kolektoru (0/05)

3 Vysvětlení symbolů a bezpečnostní pokyny Vysvětlení symbolů a bezpečnostní pokyny. Použité symboly Výstražné pokyny Signální výrazy na začátku výstražného upozornění označují druh a závažnost následků, které mohou nastat, nebudou-li dodržena opatření k odvrácení nebezpečí. OZNÁMENÍ znamená, že může dojít k materiálním škodám. UPOZORNĚNÍ znamená, že může dojít k lehkým nebo středně těžkým poraněním osob. VAROVÁNÍ signalizuje nebezpečí vzniku těžkého poranění osob. NEBEZPEČÍ znamená, že může dojít k poranění osob ohrožující život. Důležité informace Další symboly Symbol B Výstražné pokyny jsou v textu označeny výstražným trojúhelníkem podloženým šedou barvou a opatřeny rámečkem. Hrozí-li nebezpečí úrazu elektrickým proudem, je vykřičník ve výstražném trojúhelníku nahrazen symbolem blesku. Důležité informace neobsahující ohrožení člověka nebo materiálních hodnot jsou označeny vedle uvedeným symbolem. Od ostatního textu jsou nahoře a dole odděleny čárami. Význam požadovaný úkon křížový odkaz na jiná místa v dokumentu nebo na jiné dokumenty výčet/položka seznamu Tab. výčet/položka seznamu (. rovina). Všeobecné bezpečnostní pokyny Nebezpečí zřícení při práci na střeše B Není-li k dispozici žádná zábrana proti zřícení osob, je nutné se při instalaci jistit jiným vhodným způsobem, dále je nutné nosit oděv. a ochranné pomůcky. Nebezpečí při montáži vakuových trubicových kolektorů nad dopravními komunikacemi Při rozbití skleněných trubic hrozí nebezpečí úrazu skleněnými střepy, pokud se pod kolektorovým polem zdržují osoby. B Montáži nad dopravními komunikacemi se vyhněte. Nebezpečí popálení kolektory Jsou-li kolektor a montážní materiál vystaveny delší dobu slunečnímu záření, hrozí nebezpečí popálení těmito díly. B Noste osobní ochranné pomůcky. B Chraňte kolektor a montážní materiál před přímým slunečním zářením (např. je zakryjte plachtou). Montáž Montáž a údržbu smí provádět pouze odborná instalatérská firma s příslušným oprávněním. Neprovádějte žádné změny na konstrukčních dílech. B Pročtěte pečlivě návod. B Montážní sadu instalujte jen na střechách s dostatečnou nosností. V případě potřeby konzultujte problém se statikem a/nebo pokrývačem. B Kolektory nejsou pochozí a nesmějí být zatěžovány žádnými předměty ani bodově ani celoplošně. B Po ukončení montáže zkontrolujte bezpečnou instalaci montážní sady a kolektorů. Kontrola funkcí Provozovatel je odpovědný za bezpečnost a ekologickou nezávadnost. B Doporučení pro zákazníka: S autorizovanou odbornou servisní firmou uzavřete smlouvu o pravidelných ročních servisních prohlídkách a údržbě. B Používejte pouze originální náhradní díly. Instruktáž zákazníka B Vysvětlete zákazníkovi princip činnosti přístroje a obsluhu celého systému. B Upozorněte jej na to, že sám není oprávněn provádět jakékoliv úpravy ani opravy. B Návod k montáži předejte zákazníkovi a upozorněte jej na to, že tento návod je nutno uschovat a předat dalšímu majiteli či provozovateli. B Při všech pracích na střeše učiňte vhodná opatření k zamezení nehod. B Dodržujte bezpečnostní předpisy, ustanovení platných ČSN, ČSN EN a místních vyhlášek (0/05) 3

4 Údaje o výrobku Údaje o výrobku. Komponenty a návody Tepelné solární zařízení k přípravě teplé vody a / nebo k podpoře vytápění se skládá z různých komponent ( obr. ). Ty obsahují návody k montáži, obsluze a údržbě. Některé prvky příslušenství mají vlastní návod. V návodech komponent jsou popisována tato témata: Kolektory s vakuovými trubicemi ( obr., []) Montáž přidržovacích třmenů. Upevnění kolektorů. Hydraulické připojení kolektorů. 3 4 Údržba kolektorů. Solární stanice ( obr., []) 3 Montáž solární stanice. Instalace potrubního vedení. Uvedení celého systému do provozu. Údržba solární stanice. Údržba celého systému ST 4 Solární regulátor ( obr., [4]) Instalace regulátoru. Obsluha regulátoru a celého systému. Zásobník ( obr., [3]) Ustavení a montáž zásobníku. Uvedení zásobníku do provozu. Údržba zásobníku. 4 3 Obr. Znázornění principu činnosti vakuového trubicového kolektoru, zde: typ VK40- = 6 trubic (typ VK80- = trubic) Sběrná komora s protékanými jednotkami k přenosu tepla Zrcadlo CPC pro optimální využití slunečního záření 3 Trubky pro teplonosnou látku 4 Dvojité skleněné trubice s vakuem pro optimální tepelnou izolaci (Jednu trubici lze vyměnit, aniž by bylo nutné vypouštět systém). K tomuto návodu Na následujících stranách bude vakuový trubicový kolektor označován již jen krátce jako kolektor. Střešní krytiny v podobě vlnovek, keramických a betonových tašek atd. jsou jednotně označovány jako tašky. Tento návod popisuje montáž vakuových trubicových kolektorů (včetně hydraulického připojení) na následující krytiny šikmých střech: keramické tašky, bobrovky, prejzová krytina a břidlice/šindele ST Obr. Schematické znázornění solárního zařízení (0/05)

5 Údaje o výrobku. Používání k určenému účelu Montážní sada a přidržovací třmeny jsou určeny výhradně pro bezpečné upevnění kolektorů na šikmou střechu. Kolektory slouží pro přípravu teplé vody a podporu vytápění. Smějí být provozovány pouze v kombinaci s vhodnými solárními regulátory a pouze v uzavřených samozabezpečovacích solárních zařízeních. Tato zařízení musejí být vybavena vhodnou a dostatečně velkou expanzní nádobou. Minimální sklon střechy Aby mohlo probíhat samočištění skleněných trubic a zrcadla CPC, je nutné, aby sklon střechy činil nejméně 5. Maximální sklon strechy ciní činí Přípustná zatížení Montážní sada je vhodná pro: normované zatížení sněhem o velikosti,5 kn/m nebo,0 kn/m ( tab. 4) a Za účelem proplachu a plnění je nutné provést tlakové plnění solární kapalinou LS (nepoužívejte vodu, protože kolektory nelze vypustit). Od odvzdušňovače nahoře na střeše je pak tedy možné upustit. Hodnoty přetlaku, které je nutné nastavit pro expanzní nádobu, provozní tlak a průtokové průtočné množství, které a jsou jsou uvedené v návodu v k instalaci k a údržbě a solární stanice, se vztahují na deskové kolektory. Hodnoty pro vakuové trubicové kolektory najdete v tomto návodu návodě v kapitole Závěrečné "Závěrečné práce" práce ( str. 8). Kromě pokynů uvedených v návodu pro solární stanici musíte respektovat i následující pokyny: Odstup mezi solární stanicí (přípojka AG) a spodní hranou kolektorového pole musí činit nejméně m ( obr. 3). Minimální délka potrubí (jednoduchá (prostá délka) délka) mezi mezi solární stanicí (přípojka AG) kolektorovým polem musí činit nejméně 0 m. rychlost větru max. 9 km/h (odpovídá aerodynamickému tlaku 0,8 kn/m ). B Informujte se na místní normované sněhové zátěže. B Pro stanovení maximální rychlosti větru zohledněte tyto faktory: stanoviště solárního zařízení, nadmořskou výšku, topografii a výšku budovy. V případě potřeby konzultujte se statikem. > 00 cm 0-30 cm Teplonosná látka Kolektory musejí být za účelem ochrany před poškozením mrazem a korozí provozovány se solární kapalinou LS. Ta nesmí být směšována s jinými kapalinami. Související návody a důležitá upozornění Návod k montáži a údržbě solární stanice obsahuje důležité informace pro použití vakuových trubicových kolektorů v solárním zařízení. Věnujte pozornost zejména pokynům k následujícím tématům: ST Obr. 3.3 Prohlášení o shodě Tento výrobek odpovídá svojí konstrukcí a způsobem provozu příslušným evropským směrnicím i doplňujícím specifickým národním požadavkům. Shoda byla prokázána udělením značky CE. Prohlášení o shodě si lze vyžádat u výrobce (adresa na zadní straně). V blízkosti vakuových trubicových kolektorů neprovádějte tvrdé pájení potrubního vedení. Slouží-li zařízení k podpoře vytápění nebo pokrývá-li zařízení potřebu přípravy teplé vody z více než 60%, je nutné před expanzní nádobu namontovat předřadnou nádobu. Expanzní nádobu (AG) s T-kusem namontujte do zpátečky 0-30 cm nad solární stanici ( obr. 3) (0/05) 5

6 Údaje o výrobku.4 Rozsah dodávky B Zkontrolujte, zda dodávka nebyla porušena a a zda je je úplná..4. Přidržovací třmen.4. Montážní sada 5 L ST ST Obr. 4 Rozsah dodávky přidržovacích třmenů pro střešní tašky (různé přidržovací třmeny podle střešní krytiny) Obr. 5 Rozsah dodávky montážní sady VK VK x 40 3 x 40 x 80 x 40 3 x 40 Poz. Přidržovací třmen x 80 Poz. Sada šroubů s T-hlavou (s podložkou a maticí M0) Poz. Sada šroubů s T-hlavou (s podložkou a maticí M0) Poz. 3 Šroub 8 x 0 8 Poz. 4 Dřevěná podložka 8 00 x 50 x 8 mm m Poz. 5 Lišta L = 300 mm Poz. 5 Lišta L = 953 mm 3 -- Poz. 5 Lišta L = 007 mm Poz. 5 Lišta L = 0 mm Poz. 6 Spojovací prvek tvaru L Tab. Rozsah dodávky přidržovacích třmenů pro střešní tašky v závislosti na počtu kolektorů Poz. 7 Přidržovací hák nahoře/ dole 4 6 Tab. 3 Montážní sada, v závislosti na počtu kolektorů x VK40 3 x VK40 (nebo xvk40 + xvk80) x VK80 nebo x VK Normovaná sněhová zátěž: max.,5 kn/m Normovaná sněhová zátěž: max.,5 kn/m Normovaná sněhová zátěž: max.,0 kn/m Tab. 4 Použití lišt (poz. 5) a maximální normovaná sněhová zátěž (rozměry v mm) (0/05)

7 Údaje o výrobku.4.3 Připojovací sada (hydraulické spojení).5 Technické údaje VK40- VK80- Osvědčení DIN Šířka 0,70 m,40 m Hloubka 0,0 m 0,0 m Délka,06 m,06 m Připojení kolektoru, výstup a zpátečka 5 mm 5 mm Obsah absorbéru 0,97 l, l 000 Plocha otvoru,8 m,57 m ST Obr. 6 Rozsah dodávky připojovací sady Plocha absorbéru,9 m,58 m plocha brutto,45 m,86 m Poz. Připojovací potrubí komplet (vč. vlnovcové trubky z nerezové oceli, izolace a šroubení svěrného kroužku 8 mm pro připojení na potrubní vedení) x Hmotnost netto 4 kg 43 kg Dovolený provozní tlak kolektorů (p max ) 0 barů 0 barů Zkušební tlak (p pr ) 3 barů 3 barů Poz. Návod k instalaci a údržbě x Tab. 5 Teplota při nečinnosti, max. 30 C 30 C Počet skleněných trubic Kolektor Skleněné trubice: délka trubice / vnější Ø / vnitřní Ø Tab mm / 47 mm / 37 mm mbar ST Obr. 7 Kolektor se spojovacími nátrubky l/min ST Poz. Spojovací nátrubek jako spojovací prvek mezi kolektory x Obr. 8 Tlakové ztráty kolektorů Křivka tlakových ztrát pro VK80- Křivka tlakových ztrát pro VK40- Poz. Kolektor VK40-/VK80- skládající se z: vakuových trubic, zrcadla CPC, sběrné komory x Tab (0/05) 7

8 Předpisy.6 Typový štítek Typový štítek je umístěn na sběrné komoře a obsahuje důležité údaje ve formě symbolu. Symbol Význam Vysvětlení A G area gross plocha brutto A a area apertur promítnutá plocha zrcadla A A area absorber plocha absorbéru Dimensions Rozměry V f volume fluid obsah kolektoru m mass hmotnost t stg temperature stagnation teplota při nečinnosti, max. p max pressure maximum provozní tlak, max. p pr pressure proof zkušební tlak y prod year production rok výroby Tab. 8 Údaje na typovém štítku 3 Předpisy B Při montáži, plánování, provozu a údržbě zařízení dodržujte platné místní normy, směrnice a předpisy. Zejména dodržujte platné CSN, ČSN, CSN ČSN EN, vyhlášky a bezpečnostní bezpecnostní predpisy. předpisy. Níže e uvedené predpisy předpisy jsou výběrem výberem z norem platných v zemí EU. Technické předpisy k instalaci tepelných zařízení Montáž na střechách: DIN 8338, VOB, část C ) : Pokrývačské a těsnicí práce na střeše DIN 8339, VOB, část C: Klempířské práce DIN 845, VOB, část C: Lešenářské práce DIN 055: Účinky na nosné konstrukce Připojování tepelných solárních zařízení: EN 976: Tepelná solární zařízení a jejich díly (prefabrikovaná zařízení) ENV 977: Tepelná solární zařízení a jejich díly (zařízení zhotovovaná na přání zákazníků) DIN 988: Technická pravidla pro instalaci pitné vody (TRWI) Instalace a vybavení zásobníkových ohřívačů teplé vody DIN 4753, část : Ohřívače teplé vody a zařízení sloužící k ohřevu pitné a otopné vody; Požadavky, označování, výbava a zkoušení DIN 8380, VOB (předpis pro zadávání stavebních prací, část C): Zařízení k ohřevu otopné a teplé vody DIN 838, VOB: Instalatérské práce na plynu, vodě a odpadní vodě DIN 84, VOB: Tepelně izolační práce na zařízeních tepelné techniky AVB ) (Podmínky veřejné soutěže pro stavební práce v pozemním stavitelství) WasV: Vyhláška o všeobecných podmínkách pro zásobování vodou DVGW W 55: Zařízení na přípravu a rozvod teplé vody; Technická opatření k omezení růstu bakterie Legionella Elektrické připojení: DIN EN 6305 část 3 / VDE : ochrana proti blesku, ochrana před staveništními zařízeními a osobami ) VOB: předpis pro zadávání stavebních prací, část C: Všeobecné technické smluvní podmínky pro stavební práce (ADV) ) Podmínky veřejné soutěže pro stavební práce v pozemním stavitelství se zvláštním ohledem na obytné domy (0/05)

9 Před montáží 4 Před montáží 4. Stanovení potřeby místa Tyto míry musí být na střeše minimálně k dispozici. NEBEZPEČÍ: Ohrožení života kolektory, které nevydrží náporové a sací účinky větru. B Dodržte minimální odstup k okraji střechy. 4. Plánování hydraulického připojení Podrobné informace o plánování hydrauliky systému a komponent najdete v projekčním podkladu Solární technika. Dříve než začnete s montáží, musíte vědět, jak smějí být kolektory uspořádány. a a = h 0 b C, a a = b 0 Čidlo kolektoru [] je třeba namontovat do kolektoru s připojeným potrubím výstupu []. Maximální počet kolektorů v řadě: VK40-: 6 kolektorů po 6 trubicích. VK80-: 3 kolektory po trubicích. Dále uvádíme dva příklady hydraulického uspořádání vakuových trubicových kolektorů: a h ST Obr. 9 Odstupy kolektorového pole Míra a: Použijte jeden ze vzorců, možné jsou oba Míra A a B: tab. 9 Míra C: Nejméně 3 řady tašek až k hřebeni nebo ke komínu. Míra D: Nejméně 0,5 m vpravo a vlevo vedle kolektorového pole a rovněž až k hřebeni pro připojovací potrubí pod střechou. Počet kolektorů* VK40- VK80- Míra A Míra B Míra A Míra B 3 Obr. 0 Jednořadé připojení, zde: výstup vpravo Čidlo kolektoru (vždy na straně výstupu) Trubka výstupu (k zásobníku) 3 Vratné potrubí (ze zásobníku) ST 0,70 m,06 m,40 m,06 m,40 m 4,7 m,80 m 4,7 m 3,0 m 6,48 m 4,0 m 6,48 m 4,80 m -- 5,60 m ,50 m -- 7,00 m ,0 m -- 8,40 m -- Tab. 9 Potřeba místa (* u míry B: kolektory nad sebou) (0/05) 9

10 Před montáží 4.3 Nutnost dodržení všeobecných pokynů Jelikož pokrývačské firmy mají zkušenosti s pracemi na střechách a s nebezpečím pádů z nich, doporučujeme Vám s těmito firmami spolupracovat. Před montáží se informujte o stavebních podmínkách a místních předpisech. Poškozené tašky, šindele atd. odstraňte a nahraďte novými. Kolektory vždy montujte sběrnou komorou nahoru ST Obr. Dovolený směr montáže ST Obr. Třířadé připojení (s uzavíracím ventilem), zde: výstup vlevo Čidlo kolektoru (vždy na straně výstupu) Trubka výstupu (k zásobníku) 3 Vratné potrubí (ze zásobníku) 4 Uzavírací ventil (příslušenství) 3 Kolektory na střeše řádně vyrovnejte ( obr. 3). Např. tak, aby kolektorové pole lícovalo s okny a dveřmi. Přitom však dbejte na minimální odstupy od hrany střechy ( obr. 9). W N S O ST Obr. 3 Orientace pole kolektorů podle tvaru budovy (0/05)

11 Před montáží Vyhněte se zastínění kolektorového pole sousední budovou, stromy atd. ( obr. 4). 4.4 Potřebné nářadí a příslušenství elektrický šroubovák pro předvrtání, vrták 6 mm, 9 mm pro předvrtání, maticový klíč SW3, 7,, 4, 30, kladivo (pro tašky a spojovací sadu), šroubovák pro křížovou drážku (pro spojovací sadu), větrací tašky jako průchody potrubního vedení, materiál pro tepelnou izolaci potrubí. 4.5 Ochrana před bleskem Nutnost ochrany před bleskem může být regionálně rozdílná ST Obr. 4 Zábrana zastínění B Podle regionálních předpisů se informujte, zda je nutné zařízení pro ochranu před bleskem. Často je požadována ochrana proti blesku např. u budov vyšších než 0 m. Instalaci zařízení pro ochranu před bleskem svěřte odbornému elektrikáři. Je-li k dispozici zařízení k ochraně proti bleskům, musí být napojení solárního systému na toto zařízení přezkoušeno. 4.6 Pořadí montáže Abyste mohli kolektory připevnit na střechu, musíte dodržet toto pořadí montáže:. Stanovení roztečí přidržovacích třmenů.. Montáž přidržovacích třmenů. 3. Montáž lišt a přidržovacích háků. 4. Montáž kolektorů a čidel kolektorů. 5. Připojení potrubí na kolektory (0/05)

12 Přeprava 5 Přeprava Kolektory a součásti montážního materiálu jsou těžké a nesnadno manipulovatelné. Věnujte pozornost následujícím pokynům, protože i práce na střeše je spojena s nebezpečím. NEBEZPEČÍ: Ohrožení života pádem osob nebo dílů ze střechy! B K přepravě na střechu nepoužívejte žebříky, protože součásti montážního materiálu a kolektory jsou těžké a nesnadno manipulovatelné. B Pro usnadnění přepravy kolektorů a montážního materiálu využívejte tyto dostatečně nosné pomocné prostředky: žebříkový výtah nebo jeřáb, nosný popruh, pokrývačský žebřík nebo zařízení pro kominické práce, stavební lešení. B Přepravní obaly likvidujte ekologickou recyklační metodou. B Při všech pracích na střeše učiňte vhodná opatření k zamezení nehod. B Na střeše se jistěte proti pádu. B Noste stále osobní ochranný oděv nebo ochranné pomůcky. B Montáž na střeše provádějte nejméně ve osobách. B Během přepravy zajistěte kolektory a montážní materiál proti spadnutí. B Po ukončení montáže zkontrolujte bezpečnou instalaci montážní sady a kolektorů. OZNÁMENÍ: Poškození kolektoru přepravou. Doporučujeme přepravit kolektor na střechu v přepravním obalu. VAROVÁNÍ: Nebezpečí úrazu od skleněných sklepů. střepů. B Při manipulaci s kolektory noste vždy rukavice a ochranné brýle. B K přepravě použijte popruhové smyčky nahoře na kolektoru. NEBEZPEČÍ: Ohrožení života v důsledku nedostatečně upevněných kolektorů při přepravě. B Dbejte na bezpečné upevnění popruhových smyček. B Pro zamezení kmitání (síla větru) veďte volně zavěšený kolektor pomocí lan (0/05)

13 Montáž přidržovacích třmenů 6 Montáž přidržovacích třmenů Instalace kolektorů na krokve šikmé střechy se provádí pomocí přidržovacích třmenů. Rozteče jsou znázorněny na příkladu přidržovacího třmenu určeného pro tašky. B Pro lepší přístupnost střechy: použijte pokrývačský žebřík nebo vysuňte jednotlivé tašky směrem nahoru. OZNÁMENÍ: Možnost poškození střešní krytiny šlápnutím na namontované přidržovací třmeny a montážní sady. B Abyste nepoškodili střešní krytinu, nešlapejte na namontované díly. Předběžná montáž na zemi Pro usnadnění montáže na střeše doporučujeme, abyste si u všech přidržovacích třmenů předběžně smontovali šroubové spoje již na zemi. B Šroub s T-hlavou s podložkou a maticí M0 našroubujte na přidržovací třmen. 6. Stanovení roztečí Jako příklad je v obrázcích uveden přidržovací třmen pro tašky. Rozteče platí i pro jiné přidržovací třmeny. Abyste mohli přidržovací třmeny namontovat, musíte stanovit jejich rozteče. Řiďte se přitom těmito pokyny ( obr. 6): Skutečná rozteč mezi přidržovacími třmeny je u střech s taškami dána prohlubněmi vlnovek. Ne vždy jsou rozteče krokví shodné s potřebnými roztečemi přidržovacích třmenů. U větších či menších roztečí krokví je nutno namontovat speciální, dostatečně nosné zesilující vypodložení (výměna). U víceřadých kolektorů musíte rozteče přidržovacích třmenů od následující řady zvolit tak, aby mezi kolektory byl nahoře a dole odstup min. 50 mm. Přidržovací třmeny musejí být vůči sobě navzájem uspořádány kolmo ST Obr. 5 Předběžná montáž šroubů s T-hlavou na zemi OZNÁMENÍ: Možnost poškození kolektoru v důsledku nesprávně umístěných přidržovacích třmenů. B Dodržujte rozteč mezi přidržovacími třmeny ( obr. 6). B Mezi dvěma svislými přidržovacími třmeny zvolte vždy největší možnou rozteč ( obr. 6, míra b). B Abyste mohli přidržovací třmeny připevnit 3 šrouby, je nutné, aby šířka krokve činila nejméně 88 mm. Při užších krokvích proveďte zesílení. B Stanovte pozice přidržovacích třmenů ( obr. 6 až 0 a tab. 0) (0/05) 3

14 Montáž přidržovacích třmenů 6.. Svislé rozteče přidržovacích třmenů U roztečí střešních latí 370 mm (VK40, VK80) a 450/460/470 mm (VK40) je nutné namontovat přidržovací třmeny s odstupem ke střešní lati. Jen tak se dosáhne míry b. Míra a - Míra B b-- rozteč střešních latí u VK40 30 mm mm 50 mm - 75 mm 350, 430 mm 75 mm mm 370, 470 mm 895 mm 380 mm - 40 mm 50 mm - 75 mm 360, 440, 450 mm 760 mm - 80 mm 460 mm 80 mm Tab. 0 Svislé rozteče přidržovacích třmenů Míra b - u VK80 50 mm mm x Obr. 8 3 x VK40 (nebo x VK40) a x VK80) pro normované zatížení sněhem o velikosti max.,5 kn/m x 0,65-0,8 m 0,65-0,8 m ST > 0,5 m 90 0,45 m 0,6 m 0,45 m ST b Obr. 9 x VK40 (a další) pro normované zatížení sněhem o velikosti max.,0 kn/m a 90,395 m ST Obr. 6 Rozteče a šíře krokví, kterou je nutné dodržet 6.. Vodorovné rozteče přidržovacích třmenů Podle typu kolektoru a místní normované sněhové zátěže musíte zohlednit různé rozteče. x x x x 0,70-,05 m 0,70-,05 m ST Obr. 0 x VK80 (a další) pro normované zatížení sněhem o velikosti max.,0 kn/m Míra x znamená stejnou rozteč. Maximální odchylka těchto měr vzájemně činí 00 mm. x x 0,70-0,93 m ST Obr. 7 x VK40 (nebo x VK80) pro normované zatížení sněhem o velikosti max.,5 kn/m (0/05)

15 Montáž přidržovacích třmenů 6. Montáž přidržovacích třmenů na střechy s taškovou krytinou B Podle roztečí ( str. 4) odstraňte v úseku krokví -3 tašky jedné řady. Umístění přidržovacích třmenů: Přidržovací třmen musí spočívat v prohlubni tašky. Přidržovací třmen musí vystupovat přímo nad taškou nacházející se pod ním, ale nesmí se jí dotýkat. B Pozice přidržovacích třmenů přeneste na střechu. B Přidržovací třmen [] položte na krokev a za účelem připevnění šrouby [3] jej předvrtejte vrtákem o průměru 6 mm. B Je-li nutné, použijte k výškovému vyrovnání přiloženou dřevěnou podložku [5] (předvrtání průměrem 9 mm). B V úseku přidržovacích třmenů opatrně odstraňte protidešťové hrany a profily tašek [, 4]. B Přidržovací třmeny přišroubujte 3 šrouby 8 x 0 mm [3] na krokev. Použijte klíč na matice SW3. B Položte opět tašky. OZNÁMENÍ: Možnost vzniku netěsnosti střechy v důsledku sněhu navátého v úseku přidržovacího třmenu. B Vznikne-li mezi horní a dolní taškou větší štěrbina, uzavřete ji těsnicí páskou odolnou vůči UV záření ST Obr. Přidržovací třmen na střeše s taškovou krytinou Přidržovací třmen Horní taška 3 Šrouby 8 x 0 mm 4 Spodní taška 5 Dřevěná podložka 00 x 50 x 8 mm (0/05) 5

16 Montáž přidržovacích třmenů 6.3 Montáž přidržovacích třmenů na střechy s bobrovkami OZNÁMENÍ: Možnost vzniku netěsností u střech s bobrovkami! B Vyžádejte si radu a pomoc pokrývače. B Podle stanovených roztečí ( str. 4) odstraňte v úseku krokví -3 bobrovky jedné řady. Umístění přidržovacích třmenů: Přidržovací třmen [] se musí nacházet uprostřed bobrovky ležící pod ním. Přidržovací třmen musí vystupovat přímo nad bobrovkou nacházející se pod ním, ale nesmí se jí dotýkat. B Pro vytvoření místa pro přidržovací třmen zkraťte v případě potřeby pod ním ležící bobrovku na její horní hraně a/nebo ve střešní lati ležící nad ním vytvořte vybrání. B Pozice přidržovacích třmenů přeneste na střechu. B Krokev předvrtejte vrtákem 6 mm. B Je-li nutné, použijte k výškovému vyrovnání přiloženou dřevěnou podložku [4] (předvrtání průměrem 9 mm). B Přidržovací třmeny přišroubujte 3 šrouby 8 x 0 mm [] na krokev. Použijte klíč na matice SW3. B Přilehlé bobrovky [3] přiřízněte a položte na střechu. OZNÁMENÍ: Možnost vzniku netěsnosti střechy v důsledku sněhu navátého v úseku přidržovacího třmenu. B Vznikne-li mezi horní a dolní taškou větší štěrbina, uzavřete ji těsnicí páskou odolnou vůči UV záření ST Obr. Přidržovací třmen na střeše s bobrovkami Přidržovací třmen Šrouby 8 x 0 mm 3 Bobrovka, přiříznutá 4 Dřevěná podložka 00 x 50 x 8 mm (0/05)

17 Montáž přidržovacích třmenů 6.4 Montáž přidržovacích třmenů na střechy s prejzovou krytinou B Podle stanovených roztečí ( str. 4) odstraňte v úseku krokví -3 tašky jedné řady. Umístění přidržovacích třmenů: Přidržovací třmen se musí nacházet uprostřed tašky ležící pod ním. Přidržovací třmen musí vystupovat přímo nad taškou nacházející se pod ním, ale nesmí se jí dotýkat. B Pozice přidržovacích třmenů přeneste na střechu. B Je-li nutné, použijte k výškovému vyrovnání přiloženou dřevěnou podložku [3] (předvrtání průměrem 9 mm). B Přidržovací třmen [] přišroubujte 3 šrouby 8 x 0 mm [] na krokev. Použijte klíč na matice SW3. B Položte opět tašky. OZNÁMENÍ: Možnost vzniku netěsnosti střechy v důsledku sněhu navátého v úseku přidržovacího třmenu. B Vznikne-li mezi horní a dolní taškou větší štěrbina, uzavřete ji těsnicí páskou odolnou vůči UV záření (není součástí příslušenství) ST Obr. 3 Přidržovací třmen na střeše s prejzovou krytinou Přidržovací třmen Šrouby 8 x 0 mm 3 Dřevěná podložka 00 x 50 x 8 mm (0/05) 7

18 Montáž přidržovacích třmenů 6.5 Montáž přidržovacích třmenů na střechu s břidlicovou/šindelovou krytinou OZNÁMENÍ: Možnost vzniku netěsností u střech s břidlicovou/šindelovou krytinou! B Montáž musí provést pokrývač. B Jelikož přidržovací třmen může dosedat na desku ležící pod ním, je nutno tuto desku zesílit, např. kovovou destičkou. B Podle stanovených roztečí ( str. 4) odstraňte v úseku krokví některé desky. Umístění přidržovacích třmenů: Přidržovací třmen musí vystupovat přímo nad deskou nacházející se pod ním, ale nesmí se jí dotýkat. B Pozice přidržovacích třmenů přeneste na střechu. B Přidržovací třmen [] přišroubujte 3 šrouby 8 x 0 mm [] na krokev. Použijte klíč na matice SW3. B Desky opět položte ST Obr. 4 Přidržovací třmen na střeše s břidlicovou/šindelovou krytinou (0/05)

19 Montáž lišt 7 Montáž lišt Spojení mezi přidržovacím třmenem a kolektorem se provádí pomocí lišt a přidržovacích háků. Příklady možného použití lišt x VK40 x VK40 3 x VK Tab. Rozměry v mm x VK80 x VK80* x VK40 a x VK Tab. Rozměry v mm * účelné pro kombinaci x VK80 a x VK40 Předběžná montáž na zemi Pro usnadnění montáže na střeše doporučujeme, abyste si následující díly pomocí klíče SW7 předběžně smontovali již na zemi. B Předběžná montáž šroubů s T-hlavou na spojovací prvek tvaru L: obr. 9 B Předběžná montáž přidržovacích háků dole na vodorovnou lištu (300 mm nebo 007 mm): obr. 9 B Předběžná montáž přidržovacích háků dole na svislou lištu (0 mm): obr (0/05) 9

20 Montáž lišt 7. Montáž svislých lišt Vyrovnání lišt Při montáži nezapomeňte lišty přesně vyrovnat ( obr. 5). kolmo na horizontálu (použijte pomůcky, např. střešní lať []), stejný přesah nahoře i dole (míra x). VK40: Montáž svislých lišt při roztečích střešních latí mm a mm Při těchto roztečích střešních latí je nutné spojovací prvek tvaru L a přidržovací třmen sešroubovat společně se svislou lištou. Rozteč střešních latí Poloha spojovacího prvku tvaru L Přidržovací třmen nahoře, dole 350, 430, 440 mm A pouze dole 360, 450 mm B pouze dole 460 mm A nahoře B dole 370, 470 mm B nahoře a dole Tab. 3 Připevnění spojovacího prvku tvaru L na přidržovací třmen B Lišty sešroubujte podle tab. 3 pomocí spojovacích prvků tvaru L a přidržovacích třmenů ( obr. 7). 7 Obr. 5 Vyrovnání svislých lišt VK80: Svislé lišty u všech roztečí střešních latí B Na přidržovací třmeny nahoře a dole položte lišty a přišroubujte je šrouby s T-hlavou ( obr. 6). Použijte klíč SW7. A B VK40: Montáž svislých lišt při roztečích střešních latí mm a mm B Na přidržovací třmeny nahoře a dole položte lišty a přišroubujte je šrouby s T-hlavou ( obr. 6). Použijte klíč SW ST Obr. 7 Sešroubování lišt pomocí spojovacích prvků tvaru L a přidržovacích třmenů (zde: v pozici A) Kontrola správné polohy šroubů s T-hlavou B Zkontrolujte bezpečnou polohu šroubů s T-hlavou []. Obr ST ST Obr. 6 Montáž lišt na přidržovací třmeny (0/05)

21 x Montáž lišt 7. Montáž vodorovných lišt a přidržovacích háků Vodorovné lišty nejsou vždy nutné ( tab. a, str. 9). Předběžná montáž dolních přidržovacích háků na zemi B Přidržovací háky oddělte od sebe nahoře [] a dole [] v místě žádaného zlomu. B Přidržovací háky dole [] přiložte v uvedených rozestupech na lištu dole a přišroubujte je maticemi s podložkami.použijte klíč SW7. Přidržovací háky nahoře [] upevněte teprve po montáži kolektoru na kolektor a horní lištu. Montáž lišt Při montáži nezapomeňte lišty přesně vyrovnat (míra x: stejný přesah vpravo a vlevo). Dbejte na bezpečné usazení šroubu s T-hlavou [4]. B Pomocí spojovacího prvku tvaru L [5], 4 šroubů s T- hlavou, 4 podložek a 4 matic sešroubujte vodorovnou lištu [6] s lištou svislou [7]. 7 7 x ST Obr. 9 Lišty a háky, všechny rozměry v mm Přidržovací hák dole Přidržovací hák nahoře 3 Vodorovná lišta 007 mm 4 Namontovaný šroub s T-hlavou 5 Spojovací prvek tvaru L pro spojení lišt 6 Vodorovná lišta 7 Svislá lišta (0/05)

22 Montáž lišt 7.3 Montáž přidržovacích háků na svislé lišty U svislých lišt 0 mm se žádné vodorovné lišty nemontují. Přidržovací háky nahoře a dole musíte proto namontovat na svislé lišty. Předběžná montáž dolních přidržovacích háků na zemi B Přidržovací háky oddělte od sebe nahoře [] a dole [] v místě žádaného zlomu. Dbejte na bezpečné usazení šroubu s T-hlavou [3]. B Pro připevnění přidržovacích háků dole [] posuňte namontovaný šroub s T-hlavou až na doraz do lišt. Poté je utáhněte klíčem SW7. Přidržovací háky nahoře [] upevněte teprve po montáži kolektoru na kolektor a lištu. 7 0 mm ST 3 Obr (0/05)

23 Montáž kolektorů 8 Montáž kolektorů Jsou-li přidržovací třmeny a lišty s přidržovacími háky namontovány, lze připevnit kolektory. NEBEZPEČÍ: Ohrožení života padajícími díly! B Během montáže zajistěte kolektory proti spadnutí. Horní přidržovací háky utáhněte teprve poté, co jste vzájemně sešroubovali kolektory. B Přidržovací háky nahoře [ nebo ] namontujte stejně jako přidržovací háky dole [3]. VAROVÁNÍ: Nebezpečí úrazu od skleněných sklepů. střepů. B Při manipulaci s kolektory noste vždy rukavice a ochranné brýle. OZNÁMENÍ: Možnost poškození kolektoru odpařováním v solárním okruhu. B Protisluneční fólii ponechte na kolektoru tak dlouho, dokud není kolektor vypláchnutý a naplněný. Fólie však nesmí být vystavena povětrnosti déle než 4 týdny. B Na delší dobu namontujte vhodnou protisluneční plachtu ST 8. Montáž prvního kolektoru Již první kolektor vyrovnejte tak, aby při montáži všech kolektorů byly přesahy vůči lištám vpravo a vlevo stejné. B Zabalený kolektor položte na lišty. B Obal dole otevřete. Kolektor může nyní sklouznout do spodních přidržovacích háků [3]. Tento hák musí profil kolektoru zcela obejmout. Obr. 3 Kolektor připevněný na vodorovnou lištu Přidržovací hák nahoře u vodorovné lišty Přidržovací hák nahoře, jsou-li k dispozici pouze svislé lišty 3 Přidržovací hák dole B U vodorovné lišty 300 mm nasuňte vnější hranu kolektoru na střed lišty. Jsou-li všechny kolektory namontované, vzniknou tak stejné boční přesahy (0/05) 3

24 Montáž kolektorů 8. Montáž druhého kolektoru Jako spojení dvou kolektorů slouží spojovací nátrubek na pravé straně kolektoru ( obr. 3). B Druhý kolektor položte na lišty a posuňte k již namontovanému kolektoru. B Kolektory vystřeďte na lištách tak, aby přesahy vpravo a vlevo byly stejné. OZNÁMENÍ: Možnost poškození kolektoru zkroucením uvnitř přítomných trubek. B Klíčem SW přidržujte za spojovací nátrubek [4]. B Klíčem SW4 matice [] dotáhněte Montáž čidla kolektoru Čidlo kolektoru je přiloženo k solární stanici nebo k regulaci a je třeba je namontovat do kolektoru s připojeným (horkým) potrubím výstupu ( str. 9, 0). OZNÁMENÍ: Poškození zařízení v důsledku vadného kabelu čidla. B Kabel chraňte před možným poškozením (např. před ohryzáním kunou). Pro bezporuchový provoz solárního zařízení je nezbytná správná montáž čidla kolektoru. B Čidlo kolektoru [] zasuňte 90 mm (až k dorazu) do jímky čidla mm ST ST Obr. 3 Vzájemné hydraulické propojení kolektorů Obr. 33 Montáž čidla kolektoru Levý kolektor Převlečná matice (již namontovaná) 3 Svěrací kroužek (již namontovaný) 4 Spojovací nátrubek ½ " 5 Pravý kolektor B Všechny ostatní kolektory namontujte stejným způsobem. B Přidržovací háky nahoře utáhněte klíčem SW7 ( obr. 3). UPOZORNĚNÍ: Nebezpečí opaření v důsledku nedotažených šroubení. B Zkontrolujte správné dotažení všech šroubení (0/05)

25 Montáž kolektorů 8.4 Montáž spojovací sady (příslušenství) Pro zlepšení vnějšího vzhledu mezi dvěma kolektory můžete jako příslušenství namontovat spojovací sadu. Rozsah dodávky x přehrazovací prvek (šířka 45 mm, tloušťka 9 mm) se samolepicím uzávěrem x kryt (šířka 70 mm) x pojistný čtyřhran (8 x 0 x 80 mm) se šroubem (4, x 9 mm) x spojovací zátka s kovovým kolíkem Nová spojovací zátka drží oba rámy kolektoru rozměrově přesně pohromadě.. Originální zátky z profilů kolektorového rámu odstraňte.. Do profilů nasaďte nové spojovací zátky. 3. Kladivem narazte do zátky kovový kolík. Použité nářadí Šroubovák (křížová drážka), kladivo Montáž Předpokladem správné montáže je přesné vyrovnání kolektorů.. Přehrazovací prvek nasaďte zespodu na šroubení a uzavřete lepicím jazýčkem.. Na přehrazovací prvek nasuňte kryt. 3. Na zadní stranu kolektoru nasaďte kryt s pojistným čtyřhranem ST. 3.. Obr. 35 Kolektor dole: Výměna zátky ST Obr. 34 Kolektor nahoře na sběrné komoře: Montáž přehrazovacího prvku a krytu (0/05) 5

26 Hydraulické připojení 9 Hydraulické připojení Informace o instalaci potrubí mezi komponenty (kolektory, solární stanicí, solárním zásobníkem) najdete v návodu "Solární stanice". B Potrubní vedení pod střechou připojte na šroubení svěrného kroužku 8 mm připojovacího potrubí (použijte klíč SW30). OZNÁMENÍ: Možnost vzniku netěsností střechy v důsledku nedostatečného zakrytí v úseku střešní průchodky. B Pro instalaci připojovacích trubek pod střechu použijte standardní větrací tašky nebo anténní průchodky. B V případě potřeby pověřte odbornou firmu, která zavede připojovací potrubí pod střechu. Kabel čidla protáhněte střechou společně s potrubím výstupu ST Připojení potrubí Hydraulické připojení na potrubní vedení pod střechou se provádí pomocí m dlouhých flexibilních připojovacích potrubí. Lze je ohnout max. o 90. Obr. 37 Namontované připojovací potrubí a průchod střechou OZNÁMENÍ: Možnost poškození kolektoru zkroucením uvnitř přítomných trubek. B Klíčem SW4 přidržujte za připojovací potrubí [4]. B. klíčem SW4 matice [] dotáhněte ST Obr. 36 Šroubení mezi připojovacím potrubím a kolektorem Kolektor Převlečná matice (již namontovaná) 3 Svěrací kroužek (již namontovaný) 4 Připojovací potrubí (již izolované) (0/05)

27 Hydraulické připojení Montáž uzavíracího ventilu (příslušenství) U kolektorových polí, které se skládají z několika paralelně propojených řad kolektorů, je nutné propláchnout a odvzdušnit každou kolektorovou řadu zvlášť. Za tím účelem musíte každou kolektorovou řadu opatřit ve výstupu uzavíracím ventilem. OZNÁMENÍ: Možnost poškození kolektoru přetlakem. Potrubí mezi kolektorem a expanzní nádobou (AG) nebo pojistným ventilem nesmí být uzavřené. K proplachu a odvzdušnění jedné řady kolektorů otevírejte vždy jen uzavírací ventil této řady. Ostatní zůstávají uzavřené. Po proplachu a odvzdušnění všechny uzavírací ventily otevřete. Věnujte pozornost dalším pokynům pro naplnění tlakem v návodu solární stanice a plnicí stanice. B Uzavírací ventil s přiloženými šroubeními svěrného kroužku ( kusy) namontujte do výstupu kolektoru ST 3 Obr. 38 Třířadé připojení (s uzavíracím kulovým kohoutem), zde: výstup vlevo Čidlo kolektoru Trubka výstupu (k zásobníku) 3 Vratné potrubí (ze zásobníku) 4 Uzavírací ventil (0/05) 7

28 Závěrečné práce 0 Závěrečné práce 0. Kontrola instalace Závěrečné izolační práce provádějte teprve tehdy, byly-li provedeny dále uvedené kontroly. Kontrolní práce 0.4 Stanovení a nastavení provozního tlaku Po tlakovém plnění a proplachu a po tlakové zkoušce ( návod k solární stanici) musíte stanovit a nastavit potřebný provozní tlak. Postup najdete v návodu k solární stanici.. Jsou všechna připojovací šroubení správně dotažena?. Jsou všechny šroubové spoje na lištách, přidržovacích třmenech a přidržovacích hácích utažené? 3. Je čidlo teploty kolektoru zasunuté až na doraz? Tab. 4 Provozní tlak se vypočítá ze statické výšky zařízení plus,0 bary baru (statická výška zařízení = výškový rozdíl mezi připojením expanzní nádoby a horní hranou kolektoru; metr výškového rozdílu odpovídá 0, baru). Příklad: 0 m výškového rozdílu odpovídá,0 baru plus,0 bary baru = 3,0 bary. baru. 0.5 Nastavení hmotnostního průtoku 0. Plnění tlakem, proplachování, odvzdušnění Solární zařízení musí být tlakovým plněním naplněno, propláchnuto a odvzdušněno. Věnujte pozornost pokynům pro naplnění tlakem v návodu k instalaci solární stanice a plnicí stanice. OZNÁMENÍ: Možnost poškození kolektoru mrazem. B Proveďte tlakové plnění solární kapalinou LS za účelem proplachu a plnění. Nepoužívejte vodu, protože kolektory nelze vypustit. 0.3 Úprava přetlaku expanzní nádoby Před plněním solárního zařízení musíte zkontrolovat přetlak v expanzní nádobě. Přetlak expanzní nádoby se vypočítá ze statické výšky zařízení plus,7 baru (statická výška zařízení = výškový rozdíl mezi připojením expanzní nádoby a horní hranou kolektoru; metr výškového rozdílu odpovídá 0, baru). Příklad: 0 m výškového rozdílu odpovídá,0 baru plus,7 baru =,7 baru. B V případě potřeby přetlak expanzní nádoby upravte. Věnujte pozornost informacím v návodu k instalaci a údržbě solární stanice (kapitola "Nastavení hmotnostního průtoku"). Hmotnostní průtok l/min (při teplotě na výstupu 0 C) Počet kolektorů VK40- (l/min) 0.6 Tepelná izolace potrubí VK80- (l/min) --,0,0 4,0 3 3,0 5,5 4 4, , ,5 -- Tab. 5 Nastavovaný hmotnostní průtok u solárních regulátorů s neřízeným počtem otáček v závislosti na počtu a typu kolektorů Izolace potrubí na straně stavby B Ve venkovním úseku použijte tepelnou izolaci odolnou vůči UV záření a vysokým teplotám. B Ve vnitřním úseku použijte tepelnou izolaci odolnou vůči vysokým teplotám. B Izolace popř. chraňte před ptáky (0/05)

29 Výměna jednotlivých trubic Výměna jednotlivých trubic Vadnou trubici poznáte podle toho, že se stříbrný napařený povlak ve spodní části trubic změní na bělavý. VAROVÁNÍ: Nebezpečí úrazu od skleněných střepů. sklepů. B Při manipulaci s kolektory noste vždy rukavice a ochranné brýle. Montáž trubice Nová trubice [4] se montuje stejně, jako byla demontována stará trubice. Dbejte na čisté usazení silikonového kroužku [] ve sběrné komoře. B Nahoře potřete trubici mýdlovým roztokem nebo kluznou pastou. B Trubici nasuňte lehkým otáčením skrz silikonový kroužek do sběrné komory. B Držák trubice [] nasaďte na její konec, nasuňte mezi zářezy hliníkového profilu a zaklesněte do drážky. B Trubici zatáhněte až k dorazu dolů do držáku trubice ST Obr. 39 Silikonový kroužek Držák trubic 3 Odjišťovací páčka 4 Trubice Demontáž mechanicky zničených trubic B Skleněné střepy odstraňujte opatrně, aniž byste poškodili zrcadlový povrch CPC. B Odstraňte držák trubic [] dole. Demontáž mechanicky nezničených trubic B Abyste mohli odebrat držák trubic [] dole, posuňte trubici 5 mm nahoru do sběrné komory a palcem a ukazováčkem zatlačte obě odjišťovací páčky [3] vpravo a vlevo směrem dolů. B Držák trubic vyklesněte nadzvednutím směrem ke sběrné komoře. B Trubici trochu nadzvedněte a mírným otáčením kolem podélné osy ji rovně dolů vytáhněte. Nepostačuje-li k vytažení trubice místo, je možné svazek trubek vyhnout až 0 nahoru (0/05) 9

30 Ochrana životního prostředí / Likvidace odpadu Ochrana životního prostředí / Likvidace odpadu Ochrana životního prostředí je naší firemní zásadou. Kvalita výrobků, hospodárnost a ochrana životního prostředí jsou pro nás rovnocenné cíle. Zákony a vyhlášky o ochraně životního prostředí důsledně dodržujeme. K ochraně životního prostředí používáme s ohledem na hospodářská hlediska nejlepší možnou technologii a materiály. Likvidace odpadu Po skončení životnosti můžete kolektory vrátit výrobci. Druhotné suroviny pak budou recyklovány co nejšetrnějším ekologickým způsobem (0/05)

31 Údržba / servisní prohlídky 3 Údržba / servisní prohlídky NEBEZPEČÍ: Ohrožení života pádem osob nebo dílů ze střechy! B Při všech pracích na střeše učiňte vhodná opatření k zamezení nehod. B Na střeše se jistěte proti pádu. B Noste stále osobní ochranný oděv nebo ochranné pomůcky. Kolektorové pole je nutné v pravidelných intervalech kontrolovat (servisní prohlídka). Nedostatky je třeba ihned odstranit (údržba). První údržbu / servisní prohlídku doporučujeme provést asi po 500 provozních hodinách, poté v intervalu - let. Aby i po 3. údržbě byla k dispozici dokumentace, využijte tabulku jako předlohu pro kopírování. B Vyplňte protokol a odškrtněte provedené práce. Provozovatel: Stanoviště zařízení: Práce v rámci údržby a servisní prohlídky Strana Údržba / servisní prohlídky Datum:. Vizuální prohlídka kolektorů byla provedena (bezpečné usazení skleněných trubic, optický dojem)?. Čidlo kolektoru správně umístěno a zasunuto až k dorazu do jímky? 4 3. Vizuální prohlídka montážního systému provedena? 4. Vizuální prohlídka těsnosti přechodů mezi montážním systémem a střechou provedena? 5. Provedena optická kontrola těsnění rozvodného potrubí? Poznámky Kolektorové pole bylo podrobeno údržbě podle tohoto návodu. Razítko, datum, podpis Razítko, datum, podpis Razítko, datum, podpis Tab (0/05) 3
