1 Návod k montáži pro odborníky Deskové kolektory Instalační stojany (008/04) CZ SD

2 Obsah Obsah 1 Bezpečnostní pokyny Všeobecné bezpečnostní pokyny 3 1. Použité symboly 3 Před montáží 4.1 Vzájemné odstupy trojúhelníků Provedení svislé 4.1. Provedení vodorovné 4. Rozsah dodávky 5.3 Rozsah dodávky pro vyšší zatížení (svislé provedení) 6.4 Dodatečně potřebné pomůcky 7.5 Úhel nastavení kolektorů 7.6 Stanovení potřeby místa Minimální rozestup u víceřadých kolektorových polí 8.6. Potřeba místa a orientace kolektorových polí 8 3 Provedení napojení na střechu Vlnovková krytina Tašková krytina (bobrovky) Krytina z vlnité desky Břidlicová/šindelová krytina Plechová krytina Plochá střecha Plochá střecha (svislá montáž): síly působící v napojovacím bodě pro stanovení rozměrů nosné konstrukce Plochá střecha (vodorovná montáž): síly působící v napojovacím bodě pro stanovení rozměrů nosné konstrukce 10 4 Montáž instalačního stojanu Předběžná montáž trojúhelníků na zemi Montáž trojúhelníků na střešní napojení Montáž na kombinované šrouby Montáž na speciální střešní háky (střešní krytina z břidlice/šindelů) Montáž na nosnou konstrukci na straně stavby (plochá střecha) Montáž profilové lišty a protiskluzových pojistek Montáž ocelového lanka jako zavětrovací vzpěry u svislých kolektorů Vyrovnání montážních dílů Dotažení šroubů Montáž kolektorů (008/04)

3 Bezpečnostní pokyny 1 Bezpečnostní pokyny 1.1 Všeobecné bezpečnostní pokyny K tomuto návodu Tento návod popisuje montáž příslušenství instalačních stojanů pro kolektory na plochých a šikmých střechách. Slouží jako doplněk návodu k montáži na střechu. Tento návod pro montáž příslušenství, jakož i návod pro montáž na střechu obsahují důležité informace pro bezpečnou a odbornou montáž a jsou určeny pro odborníky. Vyobrazena je zde svislá montáž. Odlišuje-li se vodorovná montáž od svislé, bude na to příslušným způsobem upozorněno. B Návody si pečlivě pročtěte a uschovejte. B Dodržujte pokyny a údaje uvedené v návodu k montáži na střechu. B Respektujte uvedené bezpečnostní pokyny, jen tak předejdete poškození zdraví a materiálním škodám. Normy a směrnice B Při montáži dodržujte platné místní normy a předpisy! Užívání k určenému účelu B Montáž provádějte na střechách s dostatečnou nosností. Zohledněte přitom dodatečné zatížení střechy včetně kolektorů a případně požádejte o spolupráci statika. B Montážní sadu instalujte pouze na střechách se sklonem 0-36 (popř. 0-15, obr. 10). B Montážní sadu použijte pouze pro normované zatížení sněhem max.,0 kn/m a montážní výšku max. 0 m. S využitím vhodného příslušenství jsou možná vyšší zatížení. B Hrozí-li nebezpečí hromadění většího množství sněhu u kolektorů (na straně hřebenu střechy), je třeba tomu zabránit umístěním záchytných mříží. B Stojanovou konstrukci nijak neupravujte (např. vrtáním). Výjimka: Zkrácení vzpěr za účelem nastavení úhlu sklonu. B Instalační stojanová konstrukce je koncipována výhradně pro bezpečné upevnění kolektorů. Nepřipevňujte k ní žádné další díly (např. antény). 1. Použité symboly Bezpečnostní pokyny jsou v textu vyznačeny výstražným trojúhelníkem a podloženy šedou barvou. Zvýrazněná slova symbolizují velikost nebezpečí, které může vzniknout, pokud opatření pro zabránění škod nejsou respektována. Pozor znamená, že mohou vzniknout menší věcné škody. Varování znamená, že mohou vzniknout lehké újmy na zdraví osob nebo těžké věcné škody. Nebezpečí znamená, že mohou vzniknout těžké újmy na zdraví osob. V mimořádných případech je ohrožen život. Upozornění v textu jsou označena vedle zobrazeným symbolem. Jsou ohraničena vodorovnými čárami pod a nad textem. Upozornění obsahují důležité informace v takových případech, kde nehrozí nebezpečí pro člověka nebo kotel (008/04) 3

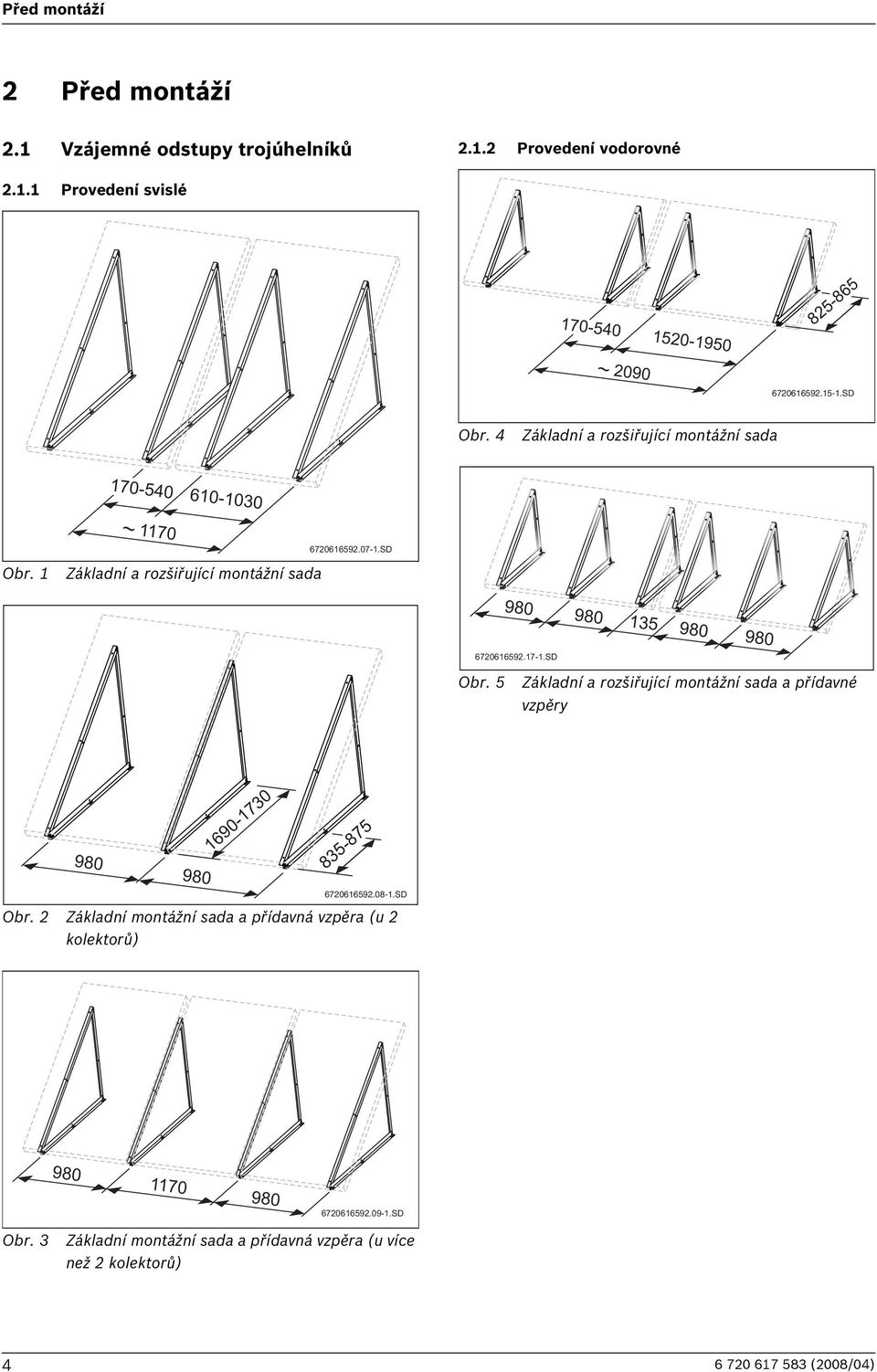

4 Před montáží Před montáží.1 Vzájemné odstupy trojúhelníků.1. Provedení vodorovné.1.1 Provedení svislé SD Obr. 4 Základní a rozšiřující montážní sada Obr Základní a rozšiřující montážní sada SD SD Obr. 5 Základní a rozšiřující montážní sada a přídavné vzpěry SD Obr. Základní montážní sada a přídavná vzpěra (u kolektorů) SD Obr. 3 Základní montážní sada a přídavná vzpěra (u více než kolektorů) (008/04)

5 Před montáží. Rozsah dodávky SD 5 Obr. 6 Upevňovací materiál pro svislé kolektory např. na střešní krytině z vlnovek či tašek skládající se z: instalační stojanové konstrukce (základ a rozšíření), napojení kolektoru (základ a rozšíření), napojení na střechu (pro každý kolektor) Instalační stojan - základní montážní sada: Napojení kolektoru - základní montážní sada: 1 vzpěra pro kolektor x 5 držák kolektoru jednostranný 4 x vzpěra zadní x 8 profilová lišta x 3 vzpěra dolní x 9 protiskluzová pojistka x 10 ocelové lanko 3,4 m (pouze pro 1 x 13 šroub M8 x 0 4 x 11 lanová svorka (pouze pro svislou x 1 napínací článek (pouze pro svislou 1 x Napojení pro kolektor - rozšiřující montážní sada: 13 šroub M8 x 0 a matice 7 x 1) 6 nástrčná spojka se závitovými kolíky x 14 šroub M10 x 0 a matice 6 x 7 držák kolektoru dvoustranný x 8 profilová lišta x Instalační stojan - rozšiřující montážní sada: 9 protiskluzová pojistka x 1 vzpěra pro kolektor x 13 šroub M8 x 0 4 x vzpěra zadní x 3 vzpěra dolní x Napojení na střechu (pro každý kolektor): 13 šroub M8 x 0 a matice 4 x 4 např. pomocí kombinovaných šroubů 4 x 14 šroub M10 x 0 a matice 6 x Tab. 1 Základní montážní sada = na jedno kolektorové pole a pro 1. kolektor / rozšiřující montážní sada = pro každý další kolektor 1) u vodorovných kolektorů: 4 x (008/04) 5

6 Před montáží.3 Rozsah dodávky pro vyšší zatížení (svislé provedení) SD Obr. 7 Dodatečné díly pro vyšší zatížení: sněhová zátěž,0 kn/m až 3,1 kn/m, montážní výška max. do 0 m (zde: napojení pomocí kombinovaných šroubů) Přídavná vzpěra instalačního stojanu, pro každý: Napojení kolektoru přídavné - základní montážní: 15 vzpěra střední x 5 držák kolektoru jednostranný x 13 šroub M8 x 0 a matice x 8 profilová lišta 1 x 14 šroub M10 x 0 a matice x matice M8 x šroub M8 x 5 x Napojení kolektoru přídavné, rozšiřujícímontážní sada: 6 nástrčná spojka se závitovými kolíky 1 x 7 držák kolektoru dvoustranný 1 x 8 profilová lišta 1 x matice M8 x šroub M8 x 5 x Napojení na střechu (pro každý kolektor): 4 např. pomocí kombinovaných šroubů x Tab. Základní montážní sada = na jedno kolektorové pole a pro 1. kolektor / rozšiřující montážní sada = pro každý další kolektor (008/04)

7 Před montáží.4 Dodatečně potřebné pomůcky 5mm 17 mm (x) 13mm (max. 36 ) (max. 15 ) = + = SD SD Obr. 10 Úhel nastavení u šikmých střech Obr mm.5 Úhel nastavení kolektorů mm =30-45 =45-60 =30-45 = SD Obr. 11 Přizpůsobení vzpěr vzadu a příp. dodatečná vzpěra (čárkovaně) pro sklon 15 nebo 0 (nezkrácená vzpěra = sklon 35 ) SD Obr. 9 Stanovení oblasti použití a úhlu nastavení (008/04) 7

8 Před montáží.6 Stanovení potřeby místa.6. Potřeba místa a orientace kolektorových polí.6.1 Minimální rozestup u víceřadých kolektorových polí z = w 10 z = 10 w y X SD Obr. 1 Zastínění u víceřadých kolektorových polí SD Obr. 13 Možné vzorce pro výpočet minimální vzdálenosti od okraje (viz obr. 14 a 15). Míra X u svislých kolektorů = 15 = 0 = 35 z 0 40 mm 4710 mm 5900 mm mm 4005 mm 4840 mm mm 3555 mm 4155 mm mm 335 mm 3675 mm mm 990 mm 3310 mm z mm 800 mm 305 mm mm 640 mm 785 mm mm 510 mm 585 mm Tab. 3 Minimální rozestup u svislých kolektorů Míra X u vodorovných kolektorů = 15 = 0 = SD Obr. 14 Minimální vzdálenost od okraje na šikmých střechách 0 60 mm 805 mm 3400 mm 5 0 mm 355 mm 765 mm mm 065 mm 355 mm mm 1860 mm 065 mm z mm 1705 mm 1845 mm mm 1580 mm 1675 mm mm 1480 mm 1530 mm z mm 1400 mm 1410 mm Tab. 4 Minimální rozestup u vodorovných kolektorů SD Obr. 15 Minimální vzdálenost od okraje na ploché střeše (008/04)

9 Před montáží Svislý typ: Vodorovný typ: Počet kolektorů Míra A Počet kolektorů Míra A,34 m 4,18 m 3 3,51 m 3 6,8 m 4 4,68 m 4 8,38 m 5 5,85 m 5 10,48 m 6 7,0 m 6 1,58 m 7 8,19 m 7 14,68 m 8 9,36 m 8 16,78 m 9 10,53 m 9 18,88 m 10 11,70 m 10 0,98 m Tab. 5 Potřeba místa (šířka pole) Svislý typ: Vodorovný typ: Úhel sklonu Míra B Úhel sklonu Míra B SD Obr. 16 Orientace kolektorového pole 15,03 m 15 1,13 m 0 1,98 m 0 1,11 m 35 1,97 m 35 1,10 m Tab. 6 Potřeba místa (hloubka pole) B A SD Obr. 17 Potřeba místa pro pole kolektorů (008/04) 9

10 Provedení napojení na střechu 3 Provedení napojení na střechu Rozteče pro napojení na střechu (podlouhlé otvory na vzpěrách dole) viz str Vlnovková krytina Napojení na střechu proveďte pomocí kombinovaných šroubů (viz návod k montáži "na střechu", krytina z vlnitých desek). 3. Tašková krytina (bobrovky) Napojení na střechu proveďte pomocí speciálních střešních háků (viz návod k montáži "na střechu", krytina z břidlice, šindelů). 3.3 Krytina z vlnité desky Napojení na střechu proveďte pomocí kombinovaných šroubů (viz návod k montáži "na střechu", krytina z vlnitých desek). 3.4 Břidlicová/šindelová krytina 3.5 Plechová krytina Napojení na střechu proveďte pomocí kombinovaných šroubů (viz návod k montáži "na střechu", krytina z plechu). 3.6 Plochá střecha Napojení při montáži na plochou střechu je nutné provést ze strany stavby (např. na nosník tvaru I, obr. 1). Střecha přitom nesmí být poškozena. Varování: Střecha se může poškodit. B Vezměte na zřetel statiku střechy. Varování: Solární zařízení se může poškodit. B Střešní napojení na straně stavby dimenzujte tak, aby mohla být zachycována síla větru působící na kolektory (viz tabulka 7 a 8). Napojení na střechu proveďte pomocí speciálních střešních háků (viz návod k montáži "na střechu", krytina z břidlice, šindelů) Plochá střecha (svislá montáž): síly působící v napojovacím bodě pro stanovení rozměrů nosné konstrukce Úhel instalačního stojanu do,0 kn/m základní plochy sněhové zátěže do 3,1 kn/m základní plochy sněhové zátěže Smyk 1) Tlak ) Sací účinek ) Smyk 1) Tlak ) Sací účinek ) 15 0,66 kn 3,00 kn -,49 kn 0,44 kn 4,31 kn -,56 kn 0 0,88 kn,95 kn -,50 kn 0,59 kn 4,16 kn -,57 kn 35 1,47 kn,51 kn -,5 kn 0,98 kn 3,08 kn -,6 kn Tab. 7 při: sklonu střechy 0 / maximální rychlosti větru 151 km/h / výšce budovy 0 m / Základ DIN 1055, část ) rovnoběžně se střechou ) kolmo ke střeše 3.6. Plochá střecha (vodorovná montáž): síly působící v napojovacím bodě pro stanovení rozměrů nosné konstrukce Úhel instalačního stojanu do,0 kn/m základní plochy sněhové zátěže do 3,1 kn/m základní plochy sněhové zátěže Smyk 1) Tlak ) Sací účinek ) Smyk 1) Tlak ) Sací účinek ) 15 0,41 kn 1,71 kn -1,54 kn 0,40 kn,97 kn -1,53 kn 0 0,54 kn 1,67 kn -1,55 kn 0,53 kn,89 kn -1,54 kn 35 0,90 kn 1,46 kn -1,57 kn 0,89 kn,47 kn -1,55 kn Tab. 8 při: sklonu střechy 0 / maximální rychlosti větru 151 km/h / výšce budovy 0 m / Základ DIN 1055, část ) rovnoběžně se střechou ) kolmo ke střeše (008/04)

11 Montáž instalačního stojanu 4 Montáž instalačního stojanu 4.1 Předběžná montáž trojúhelníků na zemi Montáž trojúhelníků na střešní napojení 4..1 Montáž na kombinované šrouby 1850 mm (955 mm) SD Obr. 18 Sešroubování vzpěr (míra v závorce = svislé provedení) 1 šrouby M10 vzpěra zadní 3 vzpěra střední (příslušenství, pro vyšší zátěže) 4 vzpěra dolní 5 vzpěra pro kolektor 6 matice M SD Obr. 19 Střešní napojení pomocí kombinovaných šroubů (zde: na střechu s vlnovkovou/taškovou krytinou) 1 šroub M8 x 0 pozice pro dodatečné střešní napojení pro vyšší zátěže 3 montážní sada s kombinovanými šrouby 4.. Montáž na speciální střešní háky (střešní krytina z břidlice/šindelů) SD Obr. 0 Napojení na střechu pomocí speciálních střešních háků (zde na střechu s krytinou z břidlice/šindelů) 1 šroub M8 x 0 pozice pro dodatečné střešní napojení pro vyšší zátěže 3 speciální střešní hák (008/04) 11

12 Montáž instalačního stojanu 4..3 Montáž na nosnou konstrukci na straně stavby (plochá střecha) SD Obr. 1 Montáž např. na nosníky tvaru I na straně stavby 1 šroub: nejméně M8/8.8 pozice pro dodatečný nosník tvaru I pro vyšší zátěže 3 nosníky tvaru I na straně stavby (008/04)

13 Montáž instalačního stojanu 4.3 Montáž profilové lišty a protiskluzových pojistek SD Obr. Montáž profilových lišt na trojúhelníky 1 utažení závitových kolíků M10 za účelem aretace horní profilové lišty 3 pozice pro dodatečné profilové lišty pro vyšší zátěže 4 spodní profilové lišty SD SD Obr. 3 Jsou-li profilové lišty prověšené, podložte je (kontrola např. pomocí zednické šňůry) Obr. 4 Montáž protiskluzových pojistek na spodní profilové lišty 1 upevňovací otvory pro protiskluzovou pojistku zaklesnutí protiskluzové pojistky (008/04) 13
