Návod k instalaci a údržbě Logasol SKS5.0. Montáž na plochou střechu a fasádu. Před montáží a údržbou pečlivě pročtěte.

Transkript

1 Deskový kolektor pro solární tepelné systémy T (04/03) CZ Návod k instalaci a údržbě Logasol SKS5.0 Montáž na plochou střechu a fasádu Před montáží a údržbou pečlivě pročtěte.

2 Obsah Obsah Vysvětlení symbolů a bezpečnostní pokyny Použité symboly Všeobecné bezpečnostní pokyny Závěrečné práce Kontrola instalace Tepelná izolace potrubního vedení Údaje o kolektoru a příslušenství Kolektor Používání k určenému účelu Konstrukční díly a technická dokumentace Příslušenství Prohlášení o shodě ES Rozsah dodávky Čištění kolektorů Ochrana životního prostředí a likvidace odpadu Údržba / servisní prohlídky Předpisy Platnost předpisů Normy, předpisy, směrnice Doprava Před montáží Všeobecné informace Uspořádání kolektorů Úhel nastavení kolektorů Potřeba místa na střeše Ochrana proti blesku Potřebné nářadí a materiály Pořadí montáže Montáž opěr kolektorů Montáž teleskopických lišt Stanovení vzdálenosti opěr kolektorů Montáž opěr kolektorů na plochou střechu Montáž opěr kolektorů na fasádu Montáž profilových lišt Spojování profilových lišt Montáž profilových lišt Montáž dodatečných profilových lišt (příslušenství) Vyrovnání profilových lišt Montáž protiskluzové pojistky Montáž kolektorů Příprava montáže kolektorů na zemi Připevnění kolektorů Montáž čidla kolektoru Hydraulické připojení Montáž potrubí Připojení potrubí bez odvzdušňovače Připojení potrubí s odvzdušňovačem (příslušenství) Montáž připojovací sady pro řady (příslušenství).. 6 Logasol SKS (04/03)

3 Vysvětlení symbolů a bezpečnostní pokyny Vysvětlení symbolů a bezpečnostní pokyny. Použité symboly Výstražné pokyny Následující signální výrazy jsou definovány a mohou být použity v této dokumentaci: OZNÁMENÍ znamená, že může dojít k materiálním škodám. UPOZORNĚNÍ znamená, že může dojít k lehkým až středně těžkým poraněním osob. VAROVÁNÍ znamená, že může dojít ke vzniku těžkých až život ohrožujících poranění osob. NEBEZPEČÍ znamená, že vzniknou těžké až život ohrožující újmy na zdraví osob. Důležité informace Další symboly Výstražná upozornění uvedená v textu jsou označena výstražným trojúhelníkem. Signální výrazy navíc označují druh a závažnost následků, které mohou nastat, nebudou-li dodržena opatření k odvrácení nebezpečí. Důležité informace neobsahující ohrožení člověka nebo materiálních hodnot jsou označeny vedle uvedeným symbolem. Symbol Význam požadovaný úkon odkaz na jiné místo v dokumentu výčet/položka seznamu výčet/položka seznamu (. rovina) Tab.. Všeobecné bezpečnostní pokyny Tento návod k instalaci je určen odborníkům v plynových a vodovodních instalacích. Návody k instalaci (kolektoru, solární stanice, solárního regulátoru, atd.) si přečtěte před instalací. Řiďte se bezpečnostními a výstražnými pokyny. Dodržujte národní a regionální předpisy, technická pravidla a směrnice. O provedených pracích veďte dokumentaci. Používání k určenému účelu Kolektory slouží jako zdroje tepla v tepelném solárním zařízení. Montážní sada je určena výhradně k bezpečné montáži kolektorů. Kolektory provozujte pouze v samozabezpečovacích uzavřených solárních zařízeních (žádný kontakt s kyslíkem). Kolektory provozujte pouze s vhodnými solárními regulátory. Skladování kolektorů Při slunečním záření existuje nebezpečí popálení o kolektory a montážní materiál. Kolektory a montážní materiál chraňte před slunečním zářením (např. plachtou). Kolektory skladujte v suchém prostředí, při skladování venku s ochranou proti dešti. Na kolektory nestoupejte. Práce na střeše Při pracích na střeše hrozí nebezpečí pádu, nejsou-li dodržována opatření k zábraně úrazů. Není-li k dispozici žádné jištění proti pádu, na němž by byly osoby nezávislé, použijte jiné ochranné pomůcky. Dodržujte bezpečnostní předpisy. Nosnost střechy Kolektory montujte pouze na dostatečně nosnou střechu. Ve sporném případě přizvěte statika a/nebo pokrývače. Předání provozovateli Při předání poučte provozovatele o obsluze a provozních podmínkách solárního zařízení. Vysvětlete obsluhu - přitom zdůrazněte zejména bezpečnostní aspekty. Upozorněte na to, že přestavbu nebo opravy smějí provádět pouze autorizované odborné firmy. Aby byl zaručen bezpečný a ekologický provoz, upozorněte na nutnost servisních prohlídek a údržby. Předejte provozovateli návody k instalaci a obsluze k uschování. Pro úschovu platí: úschovu uskutečněte na viditelném místě chráněném před žárem, vodou a prachem, předání dalším vlastníkům/uživatelům. Logasol SKS (04/03) 3

4 Údaje o kolektoru a příslušenství Údaje o kolektoru a příslušenství Deskový kolektor Logasol SKS5.0 je v tomto návodu nazýván zkráceně kolektor.. Kolektor 4 mbar l/h ST Obr. Tlakové ztráty kolektorů [] Tlakové ztráty pro svislý typ [] Tlakové ztráty pro vodorovný typ.. Typový štítek Typový štítek kolektoru je umístěn na skříni kolektoru ST Obr. Svislý typu kolektoru [] Jímka pro čidlo kolektoru [] Přípojka kolektoru, výstup [3] Montážní kapsa ve skříni (pro upevnění kolektoru) [4] Přípojka kolektoru, zpátečka 3 Na obrázcích v tomto návodu jsou znázorněny svislé kolektory. Liší-li se montáž vodorovných kolektorů od montáže svislých kolektorů, bude na to upozorněno ST.. Technické údaje Certifikáty (označení CE, Solar Keymark) SKS5.0 Obr. 3 Umístění typového štítku [] Typový štítek na skříni kolektoru [] Jímka pro čidlo kolektoru, svislý typ kolektoru [3] Jímka pro čidlo kolektoru, vodorovný typ kolektoru Délka 70 mm Šířka 75 mm Výška 87 mm Rozestup mezi kolektory 5 mm Přípojka kolektoru (jmenovitý průměr) DN 5 Obsah absorbéru, svislý typ (V f ),6 l Obsah absorbéru, vodorovný typ (V f ),95 l Vnější plocha (hrubá plocha, A G ),55 m Plocha absorbéru (čistá plocha A A ),5 m Aperturní plocha (plocha propouštějící světlo,,5 m A a ) Hmotnost čistá (m) 49 kg Dovolený provozní tlak kolektorů (p max ) 0 baru Tab. 4 Logasol SKS (04/03)

5 Údaje o kolektoru a příslušenství. Používání k určenému účelu Montážní sada je určena výhradně k bezpečnému upevnění kolektorů. Neprovádějte žádné změny na konstrukčních dílech. Přípustné střešní krytiny Tento návod popisuje montáž kolektoru na plochých střechách a fasádách. Montážní sadu montujte pouze na těchto střechách. Přípustné sklony střech Montážní sadu montujte na plochých střechách nebo na střechách s malým sklonem max. do 5. Podpěry kolektoru Při montáži na ploché střeše: Podpěry kolektorů nepoužívejte k upevňování jiných střešních nástaveb. Při montáži na fasádě: Podpěry kolektorů montujte pouze na dostatečně nosné konstrukce stěn. Ochrana kolektoru Za účelem ochrany před poškozením mrazem a korozí používejte pro kolektory solární kapalinu L nebo LS. Kolektory jsou navrženy pro provoz se solární kapalinou. Nebudete-li moci po 4 týdnech uvést instalované kolektory se solární kapalinou do provozu, zakryjte je (např. plachtou). Přípustná zatížení Kolektory montujte pouze v místech s nižšími hodnotami, než je udáno v tab. 3. V případě potřeby konzultujte se statikem. Podle druhu montáže, typu kolektoru a přípustných zátěží je zapotřebí dalšího příslušenství (dodatečné opěry kolektorů, dodatečné profilové lišty). Montážní sada je vhodná pro následující maximální zatížení: (podle DIN EN 99, část 3 a 4): Maximální sněhová zátěž Maximální rychlost větru Montáž na plochou střechu,0 kn/m 5 km/h ) 3,8 kn/m ) 5 km/h ) Montáž na fasádu,0 kn/m 9 km/h 3) Tab. 3 Přípustná zatížení ) odpovídá aerodynamickému tlaku, kn/m ) podle druhu montáže a typu kolektoru možné pouze s příslušenstvím 3) odpovídá aerodynamickému tlaku 0,8 kn/m Dovolená instalační výška Při instalaci ve výškové poloze nad 000 m se spojte s výrobcem..3 Konstrukční díly a technická dokumentace Tepelné solární zařízení slouží k přípravě teplé vody a v případě potřeby dodatečně také k podpoře vytápění. Skládá se z různých konstrukčních dílů, které rovněž mají své návody k instalaci. Další návody mohou být přiloženy k příslušenství ST Obr. 4 Konstrukční díly solárního zařízení [] Kolektor s čidlem nahoře [] Potrubní vedení (zpátečka) [3] Solární stanice s expanzní nádobou, teplotní a bezpečnostní zařízení [4] Solární zásobník [5] Solární regulace [6] Potrubní vedení (výstup).4 Příslušenství Aktuální úplný přehled je uveden v celkovém katalogu a v projekčních podkladech..5 Prohlášení o shodě ES Tento výrobek vyhovuje svou konstrukcí a provozními vlastnostmi příslušným evropským směrnicím i doplňujícím národním požadavkům. Shoda byla prokázána označením CE. Prohlášení o shodě si lze vyžádat u výrobce (adresa na zadní straně). 3 Pro stanovení maximální rychlosti větru zohledněte tyto faktory: stanoviště solárního zařízení zeměpisnou výšku terénu topografii (terén/zástavba) výšku budovy Maximální sněhová zátěž vyplývá ze zeměpisných zón (zón sněhové zátěže) a z výšky terénu. Informujte se na místní sněhovou zátěž. U šikmých střech zabraňte shromažďování sněhu nad kolektorem nebo na kolektoru: Nad kolektor namontujte mřížový sněhový zachytač. Sníh pravidelně odklízejte. Omezení sněhové zátěže viz též: Výčnělky na střechách str. 9. Logasol SKS (04/03) 5

6 Údaje o kolektoru a příslušenství.6 Rozsah dodávky Zkontrolujte, zda dodávka nebyla porušena a zda je úplná..6. Montážní sada pro kolektory ST Obr. 5 Montážní sada pro svislé kolektory: montážní sada v základním provedení, montážní sada jako rozšíření (šedá) Montážní sada v základním provedení, na každou řadu kolektorů a pro první kolektor: Poz. Profilová lišta x Poz. Šroub M8x0 6 x Poz. 5 Jednostranný upínák kolektoru 4 x Poz. Matice M8 4 x Poz. Protiskluzová pojistka x Poz. 3 Opěra kolektoru x Tab. 4 Montážní sada - rozšíření, na každý další kolektor: Poz. 3 Dvoustranný upínák kolektoru x Poz. 4 Profilová lišta x Poz. 6 Matice M8 x Poz. 7 Šroub M8x0 3 x Poz. 8 Opěra kolektoru x ) Poz. 9 Protiskluzová pojistka x Poz. 0 Zasouvací spojka x Tab. 5 ) u vodorovného typu kolektoru: x opěry kolektorů Podle montážní situace jsou zapotřebí další dodatečné opěry kolektorů a dodatečné profilové lišty. V dalším textu na ně upozorníme. 6 Logasol SKS (04/03)

7 Údaje o kolektoru a příslušenství.6. Připojovací sada ST Obr. 6 připojovací sada pro plochou střechu a propojovací sady (šedé) Připojovací sada pro jedno kolektorové pole:.6.3 Kolektor se propojovacími sadami Poz. Svorka (náhrada) x Poz. Úhelník x Poz. 3 Svěrací kroužek 8 mm x Poz. 4 Převlečná matice G¾ x Poz. 5 Návod k instalaci a údržbě x Poz. 6 Inbusový klíč vel. 5 mm x Poz. 7 Zátka pro jímku (čidlo kolektoru) x Poz. 8 Držák výstupního potrubí x Poz. 9 Krytka x Tab ST Obr. 7 přepravní ochranné rohy obsahují po propojovací sadě ( propojovací sada obsahuje svorky a vlnovcovou spojku) Poz. 0 Vlnovcová spojka x Poz. Svorka 4 x Poz. Přepravní ochranný roh s propojovací sadou x Tab. 7 Logasol SKS (04/03) 7

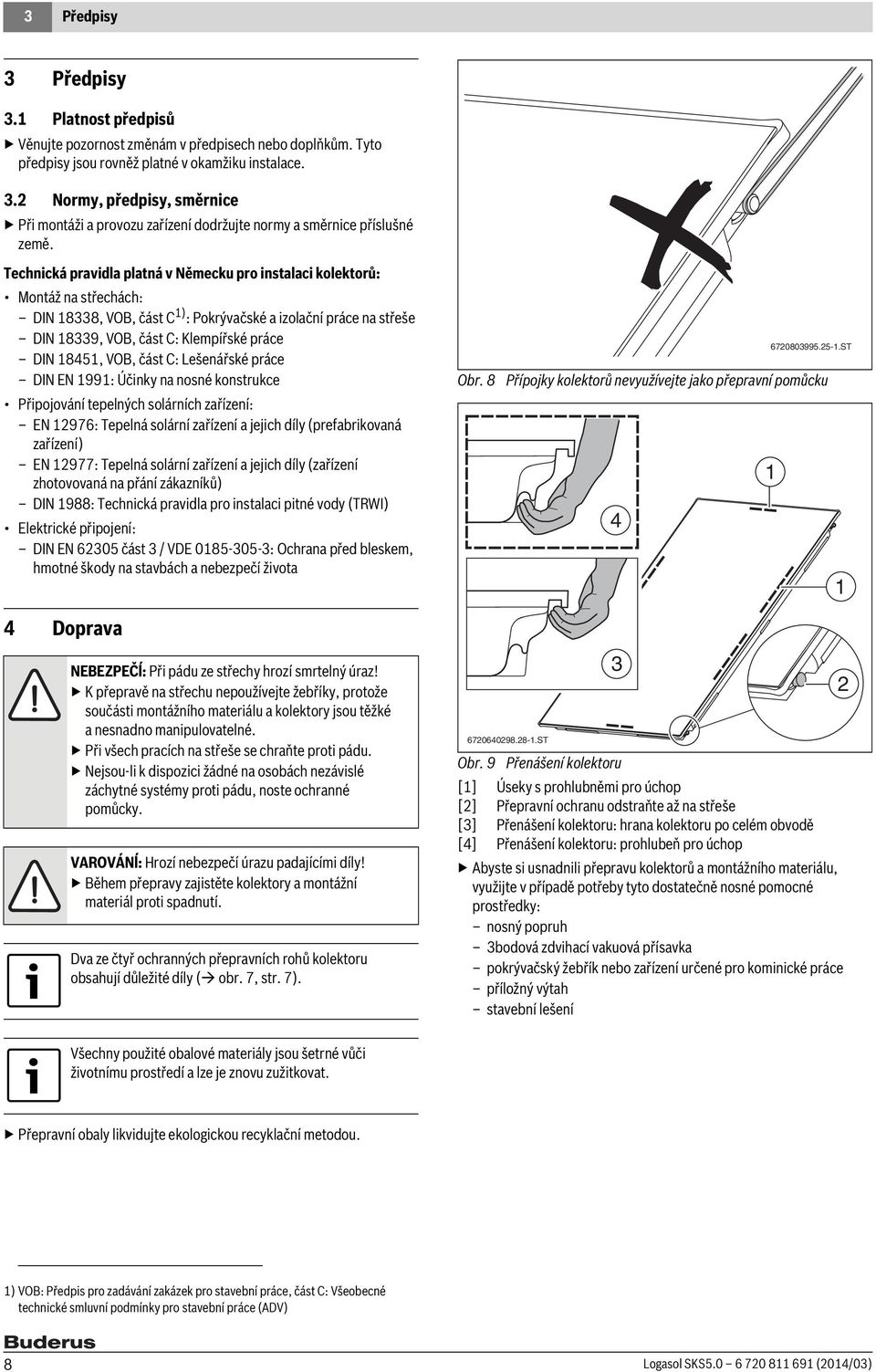

8 3 Předpisy 3 Předpisy 3. Platnost předpisů Věnujte pozornost změnám v předpisech nebo doplňkům. Tyto předpisy jsou rovněž platné v okamžiku instalace. 3. Normy, předpisy, směrnice Při montáži a provozu zařízení dodržujte normy a směrnice příslušné země. Technická pravidla platná v Německu pro instalaci kolektorů: Montáž na střechách: DIN 8338, VOB, část C ) : Pokrývačské a izolační práce na střeše DIN 8339, VOB, část C: Klempířské práce DIN 845, VOB, část C: Lešenářské práce DIN EN 99: Účinky na nosné konstrukce Připojování tepelných solárních zařízení: EN 976: Tepelná solární zařízení a jejich díly (prefabrikovaná zařízení) EN 977: Tepelná solární zařízení a jejich díly (zařízení zhotovovaná na přání zákazníků) DIN 988: Technická pravidla pro instalaci pitné vody (TRWI) Elektrické připojení: DIN EN 6305 část 3 / VDE : Ochrana před bleskem, hmotné škody na stavbách a nebezpečí života 4 Doprava Obr. 8 Přípojky kolektorů nevyužívejte jako přepravní pomůcku ST NEBEZPEČĺ: Při pádu ze střechy hrozí smrtelný úraz! K přepravě na střechu nepoužívejte žebříky, protože součásti montážního materiálu a kolektory jsou těžké a nesnadno manipulovatelné. Při všech pracích na střeše se chraňte proti pádu. Nejsou-li k dispozici žádné na osobách nezávislé záchytné systémy proti pádu, noste ochranné pomůcky. VAROVÁNĺ: Hrozí nebezpečí úrazu padajícími díly! Během přepravy zajistěte kolektory a montážní materiál proti spadnutí. Dva ze čtyř ochranných přepravních rohů kolektoru obsahují důležité díly ( obr. 7, str. 7) ST 3 Obr. 9 Přenášení kolektoru [] Úseky s prohlubněmi pro úchop [] Přepravní ochranu odstraňte až na střeše [3] Přenášení kolektoru: hrana kolektoru po celém obvodě [4] Přenášení kolektoru: prohlubeň pro úchop Abyste si usnadnili přepravu kolektorů a montážního materiálu, využijte v případě potřeby tyto dostatečně nosné pomocné prostředky: nosný popruh 3bodová zdvihací vakuová přísavka pokrývačský žebřík nebo zařízení určené pro kominické práce příložný výtah stavební lešení Všechny použité obalové materiály jsou šetrné vůči životnímu prostředí a lze je znovu zužitkovat. Přepravní obaly likvidujte ekologickou recyklační metodou. ) VOB: Předpis pro zadávání zakázek pro stavební práce, část C: Všeobecné technické smluvní podmínky pro stavební práce (ADV) 8 Logasol SKS (04/03)

9 Před montáží 5 5 Před montáží 5. Všeobecné informace VAROVÁNĺ: Byl-li kolektor a montážní materiál po delší dobu vystaven slunečnímu záření, hrozí nebezpečí popálení o tyto díly! Noste osobní ochranné pomůcky. Kolektor a montážní materiál chraňte před slunečním zářením. Jelikož pokrývačské firmy mají zkušenosti s pracemi na střechách a s nebezpečím pádů z nich, doporučujeme Vám s těmito firmami spolupracovat. Před montáží se informujte o stavebních podmínkách a místních předpisech. Kolektory umístěte na střechu optimálně. Zvláštní pozornost přitom věnujte: Kolektorové pole orientujte pokud možno jižním směrem ( obr. 0). Kolektorové pole vyrovnejte tak, aby lícovalo s okny, dveřmi atd. ( obr. 0). Zabraňte možnému zastínění ( obr., 3 a 4). Vyvarujte se výškových skoků ( obr. 3). Hydraulické připojení na potrubí ( kapitola 9). Zohledněte potřebu místa na střeše ( kapitola 5.4). Kolektorové pole na šikmých střechách vyrovnejte rovnoběžně s hřebenem střechy (bez bočního sklonu). Solární stanice nepatří pod kolektorové pole V některých případech nelze solární stanici [] namontovat pod kolektorové pole (např. u střešních kotelen). Abyste se u těchto systémů vyhnuli přehřátí: Výstup instalujte nejprve až ve výšce přípojky zpátečky kolektoru []. Nakonec zaveďte na výšku solární stanice. Obr. Instalace výstupního potrubí Výškové skoky střech Vyskytují-li se na střeše výškové skoky, je nutné zamezit, aby od náklonu střechy α > 5 docházelo k sesunu sněhu. Délka dodatečného zatížení sesunutým sněhem je dána výškovým skokem ( obr. 3): l s = h Kolektory nemontujte v úseku l s pod výškovým skokem. Při montáži pod výškovými skoky: Na vyšší střeše namontujte zachycovače sněhu. Při montáži zohledněte dodatečné zátěže ST N W O S l s h Obr. 0 Uspořádání kolektorů Zabraňte zastínění kolektorového pole sousední budovou, stromy, jinými kolektorovými řadami atd. Obr. 3 Uspořádání kolektorů při výškových skocích [] Dodatečná zátěž od sesunutého sněhu [] Normální sněhová zátěž [α] Sklon střechy [h] Výškový skok [l s ] Délka dodatečného zatížení T Obr. Zamezení zastínění T Logasol SKS (04/03) 9

10 5 Před montáží 5. Uspořádání kolektorů Podrobné informace pro projektování hydraulického zapojení systému a dílů najdete v projektových podkladech. Dovolené uspořádání a orientace Instalaci kabelu čidla kolektoru naplánujte tak, aby čidlo kolektoru mohlo být namontováno do kolektoru s připojeným výstupem [3]. řady, stejnostranné připojení: maximálně 5 kolektorů na řadu ST Obr. 4 Uspořádání kolektorů [] Čidlo kolektoru v jímce: vždy nahoře na kolektoru s připojeným výstupem [] Zpátečka (ze zásobníku) [3] Výstup (do zásobníku) Řazení do série ST 3 Obr. 7 Stejnostranné připojení vodorovných kolektorů ( řady) Paralelní zapojení Víceřadá kolektorová pole s více než 0 kolektory připojte podle Tichelmannova principu: Součet všech odporů (např. délek potrubí se stejným průřezem) musí být mezi prvními a posledními odbočkami stejný. Počet kolektorů každé řady musí být stejný. Při řazení do série jsou možné maximálně řady kolektorů ST řada, stejnostranné připojení: maximálně 5 kolektorů. Obr. 8 Oboustranné připojení paralelního zapojení [] Uzavírací ventil pro tlakové plnění (každá řada kolektorů samostatně) řady, stejnostranné připojení: maximálně 5 kolektorů na řadu ST Obr. 5 Stejnostranné připojení vpravo nebo vlevo ( řada) řada, oboustranné připojení: maximálně 0 kolektorů ST Obr. 9 Stejnostranné připojení paralelního zapojení [] Uzavírací ventil pro tlakové plnění (každá řada kolektorů samostatně) ST Obr. 6 Oboustranné připojení ( řada) 0 Logasol SKS (04/03)

11 Před montáží Úhel nastavení kolektorů Úhel nastavení kolektorů závisí na oblasti použití a sklonu střechy. Z oblasti použití, sklonu střechy a úhlu nastavení se stanovuje úhel sklonu opěry kolektoru Stanovení úhlu nastavení a úhlu sklonu na fasádách Při montáži na fasádu: úhel sklonu [] = 90 úhel nastavení [] Úhel sklonu se při montáži na fasádu musí pohybovat mezi 45 a 60. α Obr. 0 Úhel nastavení kolektorů [α] Úhel nastavení 5.3. Stanovení rozsahu úhlu nastavení Různé oblasti použití solárních zařízení vyžadují různé rozsahy úhlu nastavení, které podle ročního období zajišťují optimální solární zisk. Oblast použití Rozsah úhlu nastavení Teplá voda Teplá voda + vytápění místností Teplá voda + bazén Teplá voda + vytápění místností + bazén Tab. 8 Rozsah úhlu nastavení stanovte podle oblasti použití T 5.3. Stanovení úhlu nastavení a úhlu sklonu na šikmých střechách U střech s mírným sklonem k jihu: úhel sklonu [] = úhel nastavení [] sklon střechy [3] U střech se sklonem k severu: úhel sklonu [] = úhel nastavení [] + sklon střechy [3] Obr. Úhel nastavení na fasádách [] Úhel nastavení kolektoru (absolutní úhel vůči vodorovné rovině) [] Úhel sklonu opěry kolektoru 5.4 Potřeba místa na střeše T 5.4. Stanovení rozteče mezi řadami kolektorů Minimální odstup X mezi řadami kolektorů vyplývá z úhlu nastavení kolektorů. Odstup X - plochá střecha Odstup X - fasáda Úhel nastavení α svislý vodorovný vodorovný 30 5,43 m,94 m 35 5,85 m 3,7 m 40 6, m 3,37 m 45 6,55 m 3,55 m,33 m 50 6,83 m 3,70 m,6 m 55 7,06 m 3,8 m,8 m 60 7,3 m 3,9 m,08 m Tab. 9 Vzdálenost mezi řadami kolektorů, při nejnižší poloze slunce na obloze (na ploché střeše: 7 ; na fasádě: 6 ) Odstup X odečtěte z tab. 9 nebo vypočtěte ze vzorce. U víceřadých polí dodržte odstup X, aby nedocházelo k zastínění ( obr. 3 a 4) L sin tan + cos T Obr. Úhel nastavení na šikmých střechách [] Úhel nastavení kolektoru (absolutní úhel vůči vodorovné rovině) [] Úhel sklonu opěry kolektoru [3] Sklon střechy (maximálně 5 ) Obr. 3 Zamezení zastínění, montáž na plochou střechu [α] Úhel nastavení [β] Minimální poloha slunce na obloze [X] Rozestup mezi řadami kolektorů ST Logasol SKS (04/03)

12 5 Před montáží ST Obr. 4 Zamezení zastínění, montáž na fasádu [α] Úhel nastavení [β] maximální poloha slunce na obloze [X] Rozestup mezi řadami kolektorů 5.4. Stanovení potřeby místa NEBEZPEČĺ: Hrozí nebezpečí ohrožení života kolektory, které nevydrží nápor větru! Dodržte minimální vzdálenost k okraji střechy (míra a). Míra a: Použít lze oba vzorce. Lze použít menší hodnotu. Míra A, B a C: Tab. 0, a Obr. 5 Míry odstupů, které je nutno dodržet při montáži na plochou střechu h Obr. 6 Míry odstupů, které je nutno dodržet při montáži na fasádu Počet kolektorů Míra A svislý Míra A vodorovný,8 m,7 m,38 m 4,36 m 3 3,58 m 6,56 m 4 4,78 m 8,76 m 5 5,98 m 0,95 m 6 7,8 m 3,5 m 7 8,38 m 5,34 m 8 9,58 m 7,54 m 9 0,78 m 9,73 m 0,98 m,93 m Tab. 0 Míra A Úhel sklonu Míra B svislý Míra B vodorovný 30,9 m,04 m 35,80 m 0,98 m 40,69 m 0,93 m 45,57 m 0,88 m 50,5 m 0,89 m 55,53 m 0,90 m 60,54 m 0,9 m Tab. Míra B Úhel sklonu Míra C svislý Míra C vodorovný 30,9 m 0,79 m 35,45 m 0,87 m 40,60 m 0,95 m 45,74 m,0 m 50,86 m,09 m 55,97 m,5 m 60,06 m,9 m Tab. Míra c Logasol SKS (04/03)

13 Montáž opěr kolektorů Ochrana proti blesku Podle regionálních předpisů se informujte, zda je nutné zařízení pro ochranu před bleskem. Často je požadována ochrana proti blesku např. u budov vyšších než 0 m. Instalaci ochrany proti blesku svěřte odborníkovi v oboru elektro. Je-li k dispozici zařízení na ochranu proti blesku, zkontrolujte napojení solárního zařízení na toto zařízení. Svislá montáž kolektoru Zvolte otvor ve spodní liště [] a příslušný otvor v horní liště Potřebné nářadí a materiály stranový klíč 7 a 30 mm pro připojení potrubního vedení Materiál k izolaci trubek K montáži montážní sady a připojovací sady je zapotřebí pouze klíč s vnitřním šestihranem 5 mm z připojovací sady T 5.7 Pořadí montáže Abyste mohli kolektory připevnit na střechu, musíte dodržet toto pořadí montáže:. Stanovení úhlu nastavení kolektorů.. Stanovení potřeby místa pro kolektorové pole. 3. Montáž teleskopických lišt. 4. Montáž opěr kolektorů. 5. Spojení a montáž profilových lišt. 6. Montáž kolektorů a čidel kolektorů. 7. Připojení potrubí na kolektory. 6 Montáž opěr kolektorů NEBEZPEČĺ: Při pádu ze střechy hrozí smrtelný úraz! Při všech pracích na střeše se chraňte proti pádu. Nejsou-li k dispozici žádné, na osobách nezávislé záchytné systémy proti pádu, noste ochranné pomůcky. 6. Montáž teleskopických lišt Ze stanoveného úhlu nastavení ( kapitola 5.3., str. ) určete úhel sklonu opěry kolektoru. 6.. Volba otvorů pro montáž Otvory zvolte podle zjištěného úhlu sklonu ( kapitola 5.3. a 5.3.3,str. ), montážního vyrovnání a místa instalace kolektoru. Obr. 7 Montáž teleskopických lišt - svislý typ kolektoru Vodorovná montáž kolektoru Volba otvoru ve spodní liště [] a příslušného otvoru v horní liště: Úhel sklonu : V horní liště zvolte otvor z úseku []. Úhel sklonu 30 : V horní liště zvolte otvor [3], spodní lištu zkraťte nahoře o 40 mm a zvolte spodní otvor [4] mm T Obr. 8 Montáž teleskopických lišt - vodorovný typ kolektoru Logasol SKS (04/03) 3

14 6 Montáž opěr kolektorů Montáž kolektoru na fasádu Volba otvoru ve spodní liště [] a příslušného otvoru v horní liště: Úhel sklonu : V horní liště zvolte otvor z úseku []. Úhel sklonu 30 : V horní liště zvolte otvor [3], spodní lištu zkraťte nahoře o 40 mm a zvolte spodní otvor [4] mm 6. Stanovení vzdálenosti opěr kolektorů Vzdálenosti opěr kolektorů závisí na: typu kolektoru: svislý, vodorovný maximální sněhové zátěži a rychlosti větru Druh montáže: montáž s patním ukotvením (strana stavby) stabilizace zatěžovacími vanami V závislosti na výšce budovy (montážní výška), rychlosti větru a sněhové zátěži existují provedení: Základní provedení, přípustné pro tyto hodnoty: sněhová zátěž: max.,0 kn/m² rychlost větru: max. 5 km/h Provedení pro vyšší zátěže sněhová zátěž: max. 3,8 kn/m² rychlost větru: max. 5 km/h 6.. Stanovení vzdáleností při patním ukotvení Základní provedení, svislé (patní ukotvení) Pro první kolektor jsou zapotřebí opěry kolektoru T Obr. 9 Montáž na fasádu, vodorovný typ kolektoru 6.. Montáž teleskopických lišt. Teleskopické lišty zasuňte do sebe.. Teleskopické lišty připevněte ve zvolených otvorech šroubem M8 0. Vodorovné provedení: Při úhlu sklonu 30 zajistěte šroub na straně stavby maticí ST Obr. 3 Základní provedení, svislé kolektory (rozměry v mm) Pro každý další svislý kolektor je zapotřebí další kolektorová opěra, obr. 3 a Obr. 3 Základní provedení, 3 svislé kolektory (rozměry v mm) ST T Obr. 30 Montáž teleskopické lišty ST Obr. 33 Základní provedení, >3 svislé kolektory (rozměry v mm) 4 Logasol SKS (04/03)

15 Montáž opěr kolektorů 6 Základní provedení, vodorovné (patní ukotvení) Pro každý vodorovný kolektor jsou zapotřebí kolektorové opěry. Provedení pro vyšší zátěže, vodorovné, úhel nastavení (patní ukotvení) Při vodorovné orientaci kolektorů je základní provedení vhodné pro sněhovou zátěž 3,8 kn/m. Nejsou zapotřebí žádné dodatečné díly. Provedení pro vyšší zátěže, vodorovné, úhel nastavení 30 (patní ukotvení) Při vodorovném vyrovnání kolektorů a úhlu nastavení 30 jsou pro vyšší zátěže zapotřebí dodatečné kolektorové opěry ST Obr. 34 Základní provedení, vodorovné kolektory (rozměry v mm) Provedení pro vyšší zátěže, svislé (patní ukotvení) Při svislé orientaci kolektorů jsou pro vyšší zátěže a pro druhý a všechny další kolektory zapotřebí tyto díly: dodatečné opěry kolektorů dodatečné profilové lišty ( kapitola 7.3, str. 0) ST Obr. 36 Provedení pro vyšší zátěže, vodorovné kolektory, úhel nastavení 30 (patní ukotvení) 0 0 Obr. 35 Provedení pro vyšší zátěže, 3 svislé kolektory ST 6.. Stanovení vzdáleností u zatěžovacích van Základní provedení, svislý typ kolektoru (zatěžovací vany) D C B A ST Obr. 37 Základní provedení se zatěžovacími vanami, 0 svislých kolektorů (rozměry v mm) Počet kolektorů Počet opěr kolektorů Míra A Míra B Míra C Míra D mm mm mm 355 mm mm 440 mm mm 440 mm 355 mm mm 440 mm 440 mm mm 440 mm 440 mm 355 mm mm 440 mm 440 mm 440 mm Tab. 3 Počet kolektorových opěr a rozteče dodatečných opěr (šedé) u základního provedení se zatěžovacími vanami, svislá montáž Logasol SKS (04/03) 5

16 6 Montáž opěr kolektorů Základní provedení, vodorovný typ kolektoru (zatěžovací vany) B A D C ST Obr. 38 Základní provedení se zatěžovacími vanami, vodorovné kolektory (rozměry v mm) Počet kolektorů Počet opěr kolektorů Míra A Míra B Míra C Míra D mm mm mm 35 mm mm 470 mm mm 470 mm 35 mm mm 470 mm 470 mm mm 470 mm 470 mm 35 mm mm 470 mm 470 mm 470 mm Tab. 4 Počet kolektorových opěr a rozteče dodatečných opěr (šedé), u základního provedení se zatěžovacími vanami, vodorovná montáž Provedení pro vyšší zátěže, svislý typ kolektoru (zatěžovací vany) Pro vyšší zátěže jsou zapotřebí tyto dodatečné díly: dodatečné profilové lišty ( kapitola 7.3, str. 0) dodatečné opěry kolektorů ST Obr. 39 Provedení pro vyšší zátěže, 3 svislé a všechny další kolektory (rozměry v mm, se zatěžovacími vanami) Provedení pro vyšší zátěže, vodorovný typ kolektoru (zatěžovací vany) U vodorovného typu kolektoru je základní provedení vhodné pro sněhovou zátěž 3,8 kn/m. Nejsou zapotřebí žádné dodatečné díly. 6 Logasol SKS (04/03)

17 Montáž opěr kolektorů Montáž opěr kolektorů na plochou střechu Následující údaje se vztahují na jeden kolektor. Základem je norma DIN 055, část 4 "Zatížení staveb". Možné jsou 3 způsoby montáže: patní ukotvení (upevnění na straně stavby) zatěžovací vany (s betonovými deskami, štěrkem apod.) jištění lanem a zatěžovací vany OZNÁMENĺ: Možnost poškození střechy v důsledku zvolení nevhodného způsobu stabilizace! Při volbě způsobu stabilizace vezměte v úvahu statiku střechy. OZNÁMENĺ: Možnost poškození střechy a kolektorů v důsledku nedostatečného upevnění u šikmých střech! U šikmých střech upevněte dostatečně opěry kolektorů na straně stavby. OZNÁMENĺ: Možnost vzniku netěsností v důsledku poškození střešní krytiny! Na ochranu střešní krytiny rozložte na ní běžné stavební ochranné rohože. Profily, opěry kolektorů a další montážní materiál pokládejte pouze na ochranné rohože. Při použití zatěžovacích van se štěrkem je možné na jeden kolektor použít maximální hmotnost 30 kg. Kinetický tlak q Patní ukotvení Zatížení bez zajištění Zatížení s jištěním lanem Rychlost větru Počet a druh šroubů ) ,50 kn/m² 0 km/h x M8/ kg 85 kg 99 kg 6 kg 85 kg 00 kg,0 kn 0,60 kn/m² km/h x M8/ kg 354 kg 376 kg 3 kg 39 kg 6 kg,0 kn 0,70 kn/m² 0 km/h x M8/ kg 47 kg 453 kg 69 kg 9 kg 35 kg,0 kn 0,80 kn/m² 9 km/h x M8/ kg 497 kg 58 kg 33 kg 346 kg 354 kg 3,0 kn 0,90 kn/m² 37 km/h x M8/ kg 569 kg 60 kg 377 kg 400 kg 43 kg 3,0 kn,00 kn/m² 44 km/h x M8/ kg 639 kg 676 kg 43 kg 454 kg 477 kg 3,0 kn,0 kn/m² 5 km/h 3x M8/ kg 7 kg 748 kg 49 kg 508 kg 53 kg 4,0 kn Tab. 5 Hodnoty pro stabilizaci kolektoru ) na každou opěru kolektoru ) údaje o hmotnosti pro svislé a vodorovné kolektory 3) údaje o hmotnosti pro svislé a kolektory (vodorovné: údaje plus 0 %) Hmotnost ) v zatěžovací vaně při úhlu nastavení α Hmotnost 3) v zatěžovací vaně při úhlu nastavení α Tažná síla lana 6.3. Patní ukotvení V dalším textu je jako příklad popsáno upevnění na I-profilech. Zajistěte, aby nosná konstrukce (strana stavby) byla dimenzována tak, aby síly větru a sněhu, působící na kolektory, byly zachyceny. Zajistěte, aby upevnění zaručovalo stabilitu solárního zařízení a nedošlo k poškození střechy. Profil a nosník tvaru I [3] sešroubujte pomocí šroubů ( tab. 5), matic a podložek []. OZNÁMENĺ: Možnost poškození solárního zařízení v důsledku konstrukčních změn provedených na kolektorových opěrách. Profily kolektorových opěr neprovrtávejte, ani je konstrukčně neupravujte. Opěry kolektorů postavte podle vypočtených roztečí ( kapitola 6.., str. 4). Otvory spodního profilu [] přeneste na I-profily a předvrtejte otvory ST Obr. 40 Opěry kolektoru na I-profilech, rozměry v mm (hodnoty v závorce: vodorovná montáž) Logasol SKS (04/03) 7

18 6 Montáž opěr kolektorů 6.3. Zatěžovací vany Kolektorové opěry postavte podle stanovených roztečí ( kapitola 6.., str. 5). U každého kolektoru zavěste 4 zatěžovací vany [] do spodních profilů [] a vzájemně do sebe [3]. Zatížení (betonové desky, štěrk apod.) vložte do zatěžovacích van (hmotnost: tab. 5, str. 7) Montáž opěr kolektorů na fasádu Montáž na fasádu je přípustná pro tyto hodnoty: sněhová zátěž: max.,0 kn/m² úhel ustavení: 45 až 60 rychlost větru: max. 9 km/h NEBEZPEČĺ: U nevhodné fasády hrozí v důsledku pádu kolektorů smrtelné nebezpečí! Opěry kolektorů montujte pouze na uzavřenou fasádu nepropouštějící vítr. Před montáží zkontrolujte nosnost upevňovací stěny a podkladu. V případě potřeby přizvěte statika. NEBEZPEČĺ: Při nesprávné montáži hrozí v důsledku pádu kolektorů smrtelné nebezpečí! Při montáži na fasádu používejte jen vodorovné opěry kolektorů. Dodržte dovolené úhly ustavení ( kapitola 5.3.3, str. ). Opěry kolektorů dostatečně upevněte. Neupravujte konstrukci opěry kolektoru. Mezi opěrami kolektoru neskladujte žádné předměty. Na opěry kolektorů neupevňujte žádné obložení. Konstrukční hodnoty T Obr. 4 Opěry kolektorů se zatěžovacími vanami pro svislé kolektory (nahoře) a vodorovný kolektor (dole) Zajištění lany Opěry kolektorů postavte podle vypočtených roztečí ( kapitola 6.., str. 5). Každou opěru kolektoru připevněte na straně stavby drátěným lanem [] směrem dozadu za šroub spodního profilu. Vložte zatěžovací vany ( kapitola 6.3.). Ve vhodném místě střechy lana ukotvěte. Šrouby/hmoždinky, na každou opěru Instalace na stěně ) kolektoru Železobeton, 3 kotva UPAT MAX Express, typ MAX 8 (A4) ) min. B5 3 podložky 3) podle DIN 90 (min. 0 mm) 3 Hilti HST-HCR-M8 ) 3 podložky 3) podle DIN 90 Nosná konstrukce: 3 M8/4.6 ocel (např. nosník 3 podložky 3) podle DIN 90 tvaru I) Tab. 6 ) Zdivo na vyžádání ) Každá hmoždinka/šroub musí zachytit tahovou sílu min.,63 kn, příp. svisle působící sílu (střižnou sílu) min.,56 kn. 3) 3průměr šroubu = vnější průměr podložky Obr. 4 Opěry kolektorů s lanovým zajištěním (vodorovné) ST 8 Logasol SKS (04/03)

19 Montáž profilových lišt 7 Montáž opěr kolektorů na fasádu Počet kolektorových opěr a rozteče: obr. 38 a tab. 4, str. 6. Každou opěru kolektoru připevněte 3 šrouby [] vedle sebe na fasádu. 7. Montáž profilových lišt Umístění profilových lišt do správné polohy Umístění profilových lišt závisí na těchto předpokladech: typu kolektoru: svislý, vodorovný vzdálenosti opěr kolektorů způsob montáže (patní ukotvení, zatěžovací vany, fasáda) Profilové lišty rozmístěte na opěry kolektorů, začněte přitom tak, jak je znázorněno na obr. 45 a v tab. 7, 8 a Obr. 43 Kolektorové opěry na fasádě (hodnoty v mm) 7 Montáž profilových lišt 7. Spojování profilových lišt ST Profilové lišty [] nasuňte na zasouvací spojky [], dokud nezaskočí. Obr. 45 Umístění profilových lišt do správné polohy Typ kolektoru svislý vodorovný Tab. 7 Typ kolektoru svislý vodorovný Tab. 8 Patní ukotvení Základní provedení prostřední otvor nástrčné spojky ( obr. 45 []). podélný otvor zprava ( obr. 45 []) Vyšší zátěže. podélný otvor zprava ( obr. 45 []) Zatěžovací vany Základní provedení Vyšší zátěže střední otvor zásuvné spojky ( obr. 45 []) střední otvor zásuvné spojky ( obr. 45 []) T. podélný otvor zprava ( obr. 45 []) Obr ST Typ kolektoru vodorovný Tab. 9 Fasáda prostřední otvor nástrčné spojky ( obr. 45 []) Logasol SKS (04/03) 9

20 7 Montáž profilových lišt Montáž profilových lišt na opěry kolektorů Předmontované profilové lišty [] namontujte šrouby M8 0 [] na opěry kolektorů. Šrouby ještě nedotahujte, abyste mohli profilové lišty ještě vyrovnat. 7.4 Vyrovnání profilových lišt Pro navazující montáž kolektorů je důležité, aby profilové lišty byly přesně vyrovnány. Profilové lišty vyrovnejte do vodorovné polohy a ve stanovené vzdálenosti. Použijte vodováhu. Horní a spodní profilové lišty vyrovnejte na boku do jedné roviny. Zkontrolujte kolmost. Změřte úhlopříčku nebo na konce profilových lišt např. položte střešní lať. Utáhněte šrouby M T Obr. 46 Montáž profilových lišt (zde: svislé kolektory) 7.3 Montáž dodatečných profilových lišt (příslušenství) Díky montáži dodatečných profilových lišt může montážní systém pro svislý kolektor zachycovat vyšší zátěže ( kapitola Přípustná zatížení, str. 5). Dodatečné profilové lišty [] namontujte do prostředního otvoru kolektorových opěr. Šrouby [] ještě neutahujte napevno, aby ještě bylo možné profilové lišty vyrovnat. Obr. 48 Vyrovnání profilových lišt a kolektorových opěr 7.5 Montáž protiskluzové pojistky Obě podélné díry [] profilové lišty využijte k montáži protiskluzových pojistek. Protiskluzovou pojistku nasuňte přes profilovou lištu a nechte ji zaklesnout do podélného otvoru [] T ST Obr. 47 Montáž dodatečné profilové lišty (zde: svislé kolektory) T Obr. 49 Montáž protiskluzové pojistky 0 Logasol SKS (04/03)

21 Montáž kolektorů 8 8 Montáž kolektorů NEBEZPEČĺ: Při pádu ze střechy hrozí smrtelný úraz! Montáž provádějte na střeše nejméně ve osobách. VAROVÁNĺ: Hrozí nebezpečí úrazu padajícími kolektory! Během přepravy a montáže zajistěte kolektory proti spadnutí. Po ukončení montáže zkontrolujte bezpečnou instalaci montážní sady a kolektorů. Odstraňte přepravní ochranu z přípojek kolektoru. OZNÁMENĺ: Možnost poškození kolektoru a vzniku netěsností v důsledku vadných vlnovcových spojek. Při montáži nepoužívejte žádné pomocné nástroje (např. kleště).. Vlnovcovou spojku nasaďte na přípojku kolektoru.. Svorku k zajištění přípojky nasuňte přes vlnovcovou spojku a přípojku kolektoru.. OZNÁMENĺ: Možnost vzniku netěsnosti v důsledku poškozených O-kroužků! Nepoužívejte žádná mazadla obsahující minerální oleje (např. těsnicí pasta na závity). Spojovací vlnovce jsou z výrobního závodu dostatečně namazány.. 8. Příprava montáže kolektorů na zemi Dodržujte pokyny uvedené v kapitole 5., str. 0 o umístění kolektorů. Jako příklad je v dalším textu výstup znázorněn na pravé straně kolektorového pole a první kolektor je namontován vpravo. Na zemi lze předběžně smontovat i připojovací sadu (příslušenství) pro dvě řady kolektorů ( kapitola 9.4, str. 6). 8.. Montáž krytek VAROVÁNĺ: Hrozí nebezpečí úrazu v důsledku nezajištěných krytek! Zajistěte, aby každá krytka byla zajištěna svorkou. Odstraňte přepravní ochranu z přípojek kolektoru.. Krytku s O-kroužky nasuňte na přípojku kolektoru.. Přes krytku a přípojku kolektoru nasuňte svorku pro zajištění přípojky. Zkontrolujte správné usazení svorky. Obr. 5 Propojovací sada na druhém a všech dalších kolektorech 8. Připevnění kolektorů ST VAROVÁNĺ: Hrozí nebezpečí úrazu padajícími kolektory. Zajistěte, aby montážní kapsy ve skříni kolektoru nebyly poškozeny a byly volně přístupné. Plastové díly na upínácích kolektoru nemají nosnou funkci. Pouze usnadňují montáž. 8.. Montáž jednostranných upínáků vpravo Teprve tehdy, je-li namontován poslední kolektor, namontujte jednostranný upínák kolektoru vlevo. Upínák kolektoru nasuňte do profilové lišty a nechte jej zaklesnout do podélného otvoru... Obr. 50 Montáž krytek ST 8.. Montáž propojovací sady Propojovací sadu vyjměte z ochranných přepravních rohů. Obr. 5 Montáž upínáku kolektoru vpravo ST Logasol SKS (04/03)

22 8 Montáž kolektorů 8.. Položení prvního kolektoru na profilové lišty Kolektor otočte tak, aby jímka čidla se nacházela na kolektoru nahoře. VAROVÁNĺ: Hrozí nebezpečí úrazu od kolektorů, které se při montáži na fasádu sesunou z montážního systému! Zajistěte, aby protiskluzové pojistky zasahovaly do montážních kapes Vložení dvojstranného upínáku kolektoru Dvojstranný upínák kolektoru položte na profilovou lištou a posuňte na kolektor. Pravý kolektor položte na profilové lišty a montážními kapsami [] jej nechte sjet do protiskluzových pojistek [] T Obr. 55 Vložení dvojstranného upínáku kolektoru 8..4 Položení druhého kolektoru na profilové lišty ST Obr. 53 Sjetí kolektoru do protiskluzových pojistek Kolektor opatrně posuňte na upínák a vyrovnejte do vodorovné polohy. Přidržovač [] upínáku kolektoru se nesmí pootočit. Je-li nutné, přidržovač přidržujte. Inbusovým klíčem o velikosti 5 mm šroub upínáku kolektoru utáhněte. OZNÁMENĺ: Možnost poškození kolektoru a vzniku netěsností v důsledku vadných vlnovcových spojek. Při montáži nepoužívejte žádné pomocné nástroje (např. kleště).. Kolektor s vlnovcovými spojkami nasaďte na přípojky kolektoru prvního kolektoru.. Druhou svorku nastrčte přes vlnovcovou spojku.. A ST Obr. 56 Montáž druhého kolektoru Obr. 54 Pevné přišroubování upínáku kolektoru Logasol SKS (04/03)

23 Montáž kolektorů 8 Pokud se čtyři otvory na dvojstranném upínáku zcela zaplnily zelenou barvou, jsou kolektory dostatečně zasunuty []. Inbusovým klíčem o velikosti 5 mm šroub dvoustranného upínáku kolektoru utáhněte. Obr. 57 Namontovaný dvojstranný upínák kolektoru [] Kolektory nedostatečně nasunuty na upínák kolektoru [] Kolektory namontovány správně; šroub je možné utáhnout UPOZORNĚNĺ: Hrozí nebezpečí úrazu a vytvoření netěsností v důsledku nezajištěných vlnovcových spojek, protože může vytékat solární kapalina. Každou vlnovcovou spojku zajistěte na přípojce kolektoru dvěma svorkami. 5 mm Obr. 59 Montáž upínáku kolektoru vlevo 8.3 Montáž čidla kolektoru Čidlo kolektoru je přiloženo k solárnímu regulátoru T OZNÁMENĺ: Možnost výpadku zařízení v důsledku vadného kabelu čidla! Kabel čidla chraňte před možným poškozením, např. před okousáním kunou. Čidlo kolektoru namontujte do kolektoru s připojeným výstupem. Obr. 58 Spojené kolektory Všechny ostatní kolektory namontujte stejným způsobem ST 8..5 Montáž jednostranného upínáku kolektoru vlevo Upínák kolektoru [] nasuňte do profilové lišty a nechte jej zaklesnout do podélného otvoru. Přidržovač [] upínáku kolektoru se nesmí přetočit. Je-li nutné, přidržovač přidržujte. Inbusovým klíčem o velikosti 5 mm šroub upínáku kolektoru utáhněte ST 4 3 Obr. 60 Poloha čidla kolektoru [] Poloha čidla kolektoru u jednořadých polí [] Poloha čidla kolektoru u dvouřadých polí [3] Výstup [4] Zpátečka 3 4 Logasol SKS (04/03) 3

24 9 Hydraulické připojení Těsnicí vrstvu jímky prorazte např. šroubovákem a čidlo kolektoru zasuňte až na doraz (odpovídá 65 mm). 65 mm 9. Montáž potrubí OZNÁMENĺ: Možnost vzniku netěsností na přípojkách kolektorů! Při svislé instalaci výstupního potrubí mohou tepelné pohyby způsobovat netěsnosti. Výstupní potrubí veďte na straně stavby podél kolektoru, nikoliv kolmo dolů. 9.. Montáž držáku výstupního potrubí Držák [3] umístěte dole do montážní kapsy kolektoru a nahoře do obvodové hrany kolektoru. Šroub utáhněte skrz otvor [] klíčem s vnitřním šestihranem 5 mm. Na držák připevněte potrubní objímku [] (strana stavby). Obr. 6 Montáž čidla kolektoru [] Poloha jímky pro čidlo kolektoru ST Byla-li proražena jímka nesprávného kolektoru, utěsněte tuto jímku zátkou z připojovací sady. 9 Hydraulické připojení Informace o instalaci potrubí ke kolektoru najdete v návodu k solární stanici. OZNÁMENĺ: Možnost poškození kolektoru v důsledku netěsností! V důsledku tepelné roztažnosti může při připojení tuhého potrubí na kolektor dojít k vytvoření netěsností. Namontujte potrubí s možností kompenzace (strana stavby). Obr. 63 Montáž držáku výstupního potrubí 9.. Montáž trubky výstupu Na držák připevněte na straně stavby izolované výstupní potrubí s potrubní objímku Montáž vratného potrubí Vratné potrubí veďte podél kolektorového pole. 9. Připojení potrubí bez odvzdušňovače Výstupní a vratné potrubí se připojuje stejným způsobem na kolektor T OZNÁMENĺ: Možnost poškození kolektoru v důsledku zkroucených trubek! Při utahování šroubových spojů přidržujte za koleno stranovým klíčem 4 mm. Koleno [] nasuňte na přípojku kolektoru a zajistěte svorkou [] ST Obr. 6 Potrubí na kolektorovém poli [] Výstupní potrubí [] Vratné potrubí 4 Logasol SKS (04/03)

25 Hydraulické připojení 9 Potrubí [5] přišroubujte pomocí převlečné matice [4] a svěracího kroužku [3] na koleno. Obr. 64 Připojení potrubí na výstup 9.3 Připojení potrubí s odvzdušňovačem (příslušenství) Aby automatický odvzdušňovač [] bezchybně fungoval, věnujte pozornost těmto pokynům: Výstup [] instalujte směrem k odvzdušňovači se stoupáním v nejvyšším bodě systému. Zpátečku instalujte se stoupáním ke kolektorovému poli. Při každé změně směru dolů a novém stoupání namontujte další odvzdušňovač ST ST Obr. 66 Rozsah dodávky odvzdušňovací sady [] Automatický odvzdušňovač se šroubovým uzávěrem (x) [] Těsnění 9 x 5 mm (x) [3] Kulový kohout (x) [4] Těsnění 7 x 4 mm (x) [5] Odvzdušňovací válec (x) [6] Dvojitý nátrubek G¾ s O-kroužkem (x) [7] Nátrubek R¾ (x) [8] Převlečná matice (x, není zapotřebí) [9] Těsnění 7 x 4 mm (x, není zapotřebí) [0] Podložka (x, není zapotřebí) [] Svěrací podložka (x, není zapotřebí) 9.3. Montáž odvzdušňovače Nátrubek [] našroubujte do vzdušníku. Nátrubek [] nasuňte na přípojku kolektoru a zajistěte svorkou []. Potrubí [6] zašroubujte pomocí dvojitého nátrubku [4], převlečné matice a svěracího kroužku [5] do vzdušníku ST Obr. 65 Hydraulické zapojení s odvzdušňovačem ST Obr. 67 Montáž odvzdušňovače na připojení výstupu [] Svorka [] Nátrubek [3] Odvzdušňovací sada [4] Dvojitý nátrubek G¾ s O-kroužkem [5] Svěrací kroužek a převlečná matice (použijte z připojovací sady) [6] Potrubní vedení (strana stavby) Logasol SKS (04/03) 5

26 0 Závěrečné práce 9.4 Montáž připojovací sady pro řady (příslušenství) Ke spojení řad kolektorů potřebujete druhou připojovací sadu ( kapitola.6., str. 7) Montáž dodatečných krytek VAROVÁNĺ: Hrozí nebezpečí úrazu v důsledku nezajištěných krytek! Zajistěte, aby každá krytka byla zajištěna svorkou. Odstraňte přepravní ochranu z přípojek kolektoru. Krytku s O-kroužky [] nasuňte na přípojku kolektoru. Přes krytku a přípojku kolektoru nasuňte svorku [] pro zajištění přípojky. 0 Závěrečné práce 0. Kontrola instalace OZNÁMENĺ: Poškození zařízení korozí! Zůstanou-li v solárním zařízení po výplachu nebo tlakové zkoušce zbytky vody, může dojít ke vzniku koroze. Solární zařízení uveďte hned po tlakové zkoušce ( návod k solární stanici) do provozu se solární kapalinou. Pokud jste provedli uvedenou kontrolu, proveďte závěrečnou izolaci. Kontrolní práce:. Profilové lišty spojeny s opěrami kolektorů a šrouby dotaženy?. Pojistky proti sklouznutí jsou namontovány a zasahují do montážních kapes? 3. Upínáky kolektorů (jednostranné a dvoustranné) jsou namontovány a utaženy? 4. Všechny přípojky jsou pojištěny svorkami (pojistné kroužky dotaženy)? 5. Je čidlo teploty kolektoru zasunuté až na doraz? 6. Byla provedena tlaková zkouška a byla zkontrolována těsnost přípojek (viz návod k solární stanici)? Tab ST Obr. 68 Montáž krytek 9.4. Montáž připojovací sady Kolena připojte na přípojky kolektoru se svorkami ( kapitola 9., str. 4). Na straně stavby vytvořte měděnou trubkou spojení [] mezi řadami kolektorů. Provádíte-li odvzdušnění solárního zařízení automatickým odvzdušňovačem (příslušenství), musíte po odvzdušnění zavřít kulový kohout ( návod k solární stanici). Uvedení solárního zařízení do provozu se provádí podle údajů uvedených v návodu k instalaci a údržbě solární stanice. 0. Tepelná izolace potrubního vedení Potrubí v celém solárním okruhu zaizolujte podle předpisu. Potrubí ve venkovním úseku izolujte materiálem odolávajícím UVzáření, povětrnosti a vysokým teplotám (50 C). Potrubí ve vnitřním úseku izolujte materiálem odolávajícím vysokým teplotám (50 C). Izolace v případě potřeby chraňte před oklováním ptáky ST Obr. 69 Vytvoření spojení mezi řadami kolektorů 6 Logasol SKS (04/03)

27 Čištění kolektorů Čištění kolektorů Čištění skleněných tabulí Skleněné tabule jsou zpravidla při úhlu nastavení 5 a větším samočisticí. Při silnějším znečištění skleněných tabulí použijte k vyčištění čistidlo na sklo. Nepoužívejte aceton. Ochrana životního prostředí a likvidace odpadu Ochrana životního prostředí je naší firemní zásadou. Kvalita výrobků, hospodárnost provozu a ochrana životního prostředí jsou rovnocenné cíle. Zákony a vyhlášky o ochraně životního prostředí důsledně dodržujeme. K ochraně životního prostředí používáme s ohledem na hospodářská hlediska nejlepší možnou technologii amateriály. Demontáž kolektorů NEBEZPEČĺ: Ohrožení života pádem osob ze střechy! Při všech pracích na střeše se chraňte proti pádu. Nejsou-li k dispozici žádné na osobách nezávislé záchytné systémy proti pádu, noste ochranné pomůcky. NEBEZPEČĺ: Ohrožení života pádem osob ze střechy! Při všech pracích na střeše se chraňte proti pádu. Nejsou-li k dispozici žádné na osobách nezávislé záchytné systémy proti pádu, noste ochranné pomůcky. Vypusťte potrubí. Upínáky kolektoru povolte na boku a mezi kolektory. Odstraňte připojovací potrubí. K přepravě kolektorů použijte pomocné prostředky ( kapitola 4, str. 8). Likvidace kolektorů Po uplynutí životnosti nechte kolektory ekologickým způsobem recyklovat. 3 Údržba / servisní prohlídky NEBEZPEČĺ: Ohrožení života pádem osob ze střechy! Při všech pracích na střeše se chraňte proti pádu. Nejsou-li k dispozici žádné na osobách nezávislé záchytné systémy proti pádu, noste ochranné pomůcky. Návodu k instalaci a údržbě solární stanice obsahuje údaje o údržbě celého zařízení. Věnujte pozornost i těmto údajům. Abyste měli dokumentaci i po 3. údržbě, využijte tabulku jako předlohu pro kopírování. Kolektorové pole zkontrolujte poprvé asi po 500 provozních hodinách (servisní prohlídka). Poté v intervalu - let. Závady odstraňujte okamžitě (údržba). Vyplňte protokol a odškrtněte provedené práce. Provozovatel: Stanoviště zařízení: Tab. Práce vrámci údržby aservisní prohlídky Strana Údržba / servisní prohlídky Datum:. Byla provedena vizuální prohlídka kolektorů (bezpečné usazení, optický dojem)?. Jsou čidla kolektorů správně umístěna a zasunuta až na doraz do jímky? 3 3. Vizuální prohlídka montážního systému provedena? 4. Vizuální prohlídka přechodů mezi montážním systémem a střechou s ohledem na těsnost provedena? 5. Vizuální prohlídka izolace potrubních vedení provedena? 6 6. Vizuální prohlídka skleněných tabulí. Vyčištění při silném znečištění. 7 Poznámky: Kolektorové pole bylo podrobeno údržbě podle tohoto návodu. Tab. Datum, podpis Datum, podpis Datum, podpis Logasol SKS (04/03) 7

28 Bosch Termotechnika s.r.o. Obchodní divize Buderus Prùmyslová 37/ Praha 0 Tel.: (+40) 7 9 Fax: (+40) info@buderus.cz
