MĚSTSKÁ KOLEJOVÁ DOPRAVA
|
|
- Lubomír Vaněk
- před 5 lety
- Počet zobrazení:
Transkript
1 MĚSTSKÁ KOLEJOVÁ DOPRAVA cvičení z předmětu 12MKDP ZS 2015/2016 ČVUT v Praze Fakulta dopravní Ústav dopravních systému (K612) Ing. Vojtěch Novotný budova Horská, kancelář A433 VojtechNovotny@gmail.com
2 ČVUT v Praze Fakulta dopravní Ústav dopravních systému (K612) Výhybka

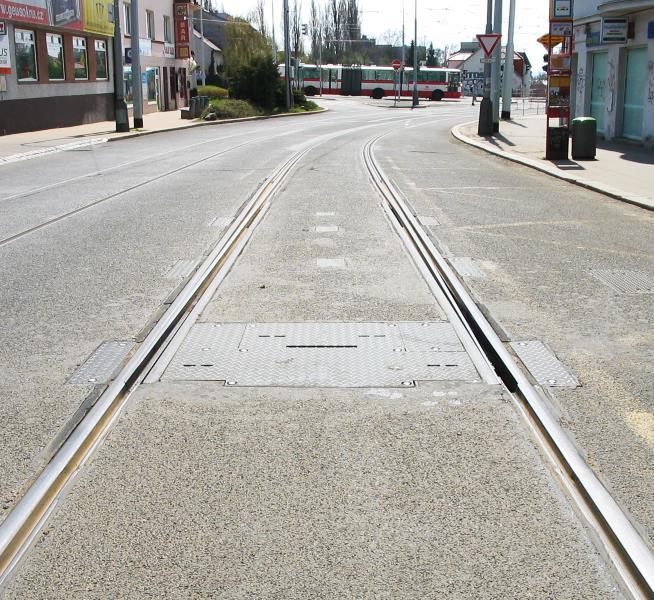

3 kolejová rozvětvení výhybka Hlavní části tramvajové výhybky: výměna (+ stavěcí skříň, odvodnění, topnice) srdcovka spojovací kolejnice TOPNICE JAZYKY SRDCOVKA TOPNICE VÝHYBKOVÁ SKŘÍŇ
4 kolejová rozvětvení výhybka Hlavní části tramvajové výhybky: výměna (+ stavěcí skříň, odvodnění, topnice) srdcovka spojovací kolejnice Zásadní rozdíl mezi tramvajovou a železniční výhybkou: VARIABILITA KONSTRUKCE u tramvajových výhybek jsou výměna a srdcovka samostatné části, které jsou spojeny spojovacími kolejnice podle místních poměrů

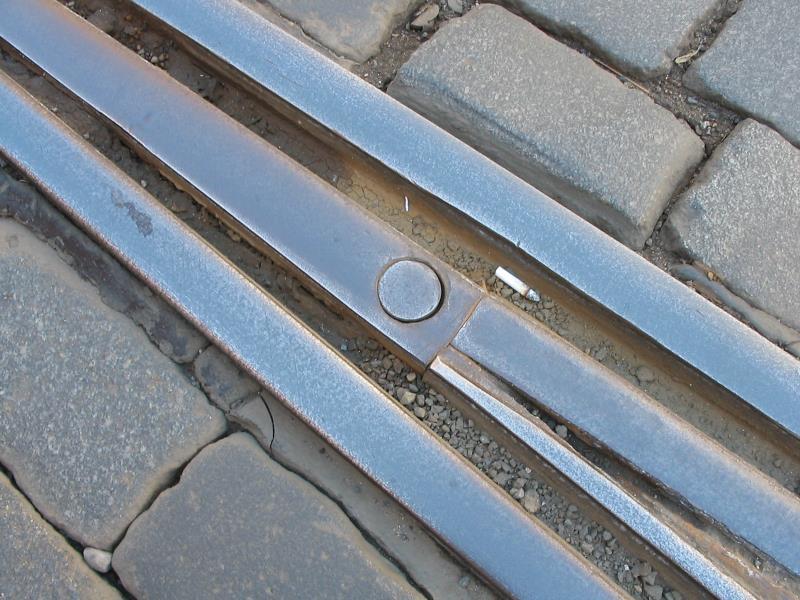

5 kolejová rozvětvení výhybka Typ upevnění jazyků výměn: PRUŽNÉ JAZYKY JAZYKY NA ČEPU
6 kolejová rozvětvení výhybka Parametry výhybek v Praze standardní poloměr odbočení: 50 m (ve stísněných poměrech: 20 m) upevnění jazyků: pružné (dříve čepové) rychlost přes výhybky: max. 15 km/h v přímém směru max. 10 km/h v odbočném směru
7 kolejová rozvětvení výhybka Pražská výměna běžně používané typy výměn na pražské tramvajové síti:
8 kolejová rozvětvení výhybka Rozřazovací výměna rozřazení tramvajových vlaků v předstihu před křižovatkou (většinou v souvislosti se zastávkou před křižovatkou) k urychlení průjezdu křižovatkou
9 kolejová rozvětvení výhybka Rozřazovací výměna rozřazení tramvajových vlaků v předstihu před křižovatkou (většinou v souvislosti se zastávkou před křižovatkou) k urychlení průjezdu křižovatkou
10 kolejová rozvětvení výhybka Výhybková návěstidla zobrazují postavení výhybky (svítí) a její blokování pro příslušný tramvajový vlak (bliká) návěstidlo výhybková návěstidla výzvové návěstidlo

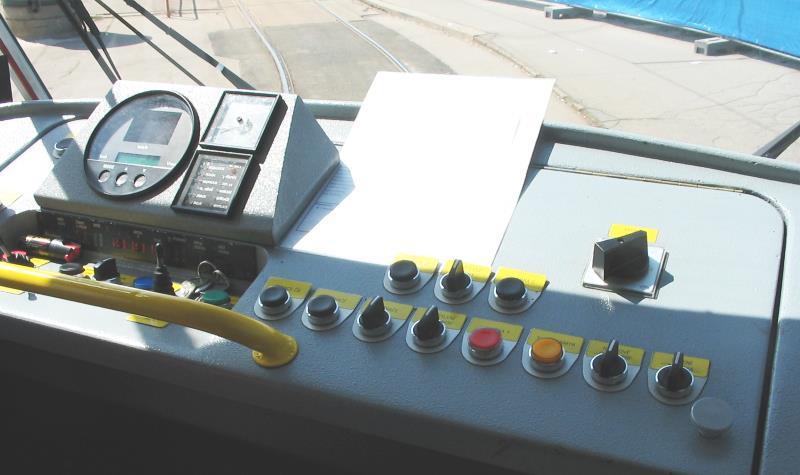

11 kolejová rozvětvení výhybka Elektricky ovládaná výhybka přestavování pomocí elektrického signálu z tramvaje (přes pracovní kontakt) tlačítkem ze stanoviště řidiče
12 kolejová rozvětvení výhybka Rádiově ovládaná výhybka přestavování pomocí rádiové komunikace mezi tramvají a výhybkou automatický systém
13 kolejová rozvětvení výhybka kolejové obvody trolejový kontakt
14 kolejová rozvětvení výhybka Rychlostní výhybka první instalace v Praze: předsunuté rozvětvení u Prašného mostu Rychlost pojíždění výhybky teoreticky: 50 km/h v přímém směru 40 km/h v odbočném směru prakticky (zatím?): 40 km/h v obou směrech
15 kolejová rozvětvení výhybka Rychlostní výhybka první instalace v Praze: předsunuté rozvětvení u Prašného mostu Rychlost pojíždění výhybky teoreticky: 50 km/h v přímém směru 40 km/h v odbočném směru prakticky (zatím?): 40 km/h v obou směrech
16 ČVUT v Praze Fakulta dopravní Ústav dopravních systému (K612) Kolejová rozvětvení
17 kolejová rozvětvení typy Standardní rozvětvení
18 kolejová rozvětvení typy Rozvětvení s předjízdnou kolejí řadicí koleje před křižovatkou varianta: levé odbočení
19 kolejová rozvětvení typy Rozvětvení s předjízdnou kolejí řadicí koleje před křižovatkou varianta: pravé odbočení
20 kolejová rozvětvení křižovatky třípaprsková kompletní křižovatka
21 kolejová rozvětvení křižovatky čtyřpaprsková nekompletní křižovatka
22 kolejová rozvětvení křižovatky čtyřpaprsková kompletní křižovatka

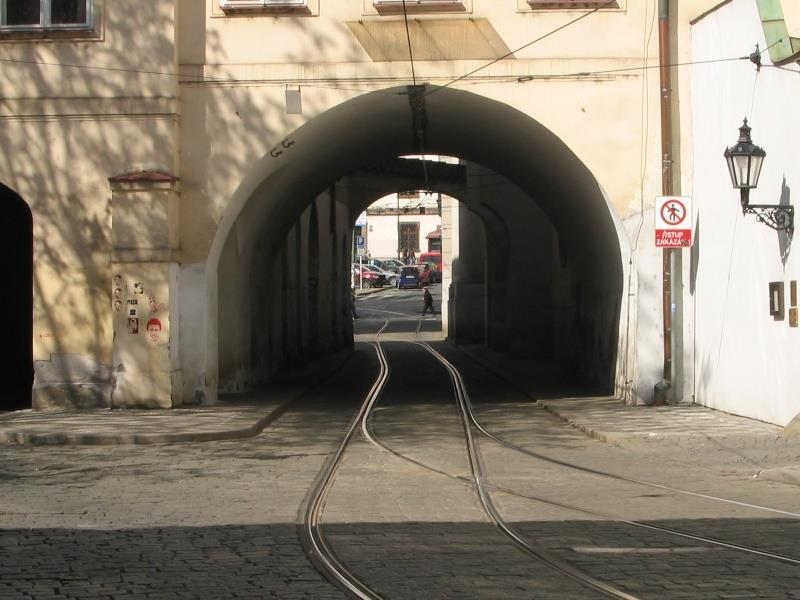

23 kolejová splítka Kolejová splítka obousměrný provoz po jedné koleji bez výhybek řízený návěstidly
24 ČVUT v Praze Fakulta dopravní Ústav dopravních systému (K612) Tramvajová obratiště
25 vozidla obousměrná x jednosměrná Výhody a nevýhody obousměrných a jednosměrných vozidel?
26 tramvajová obratiště slouží k přechodu tramvajových souprav do opačného směru úvraťová (obousměrná vozidla) tramvajová obratiště trojúhelník (jednosměrná vozidla) smyčky (jednosměrná vozidla)
27 tramvajová obratiště smyčky Problematika počtu kolejí ve smyčce? standardní přístup v Praze: počet linek (končicích na obratišti) = počet kolejí minimálně 2 koleje ve smyčce

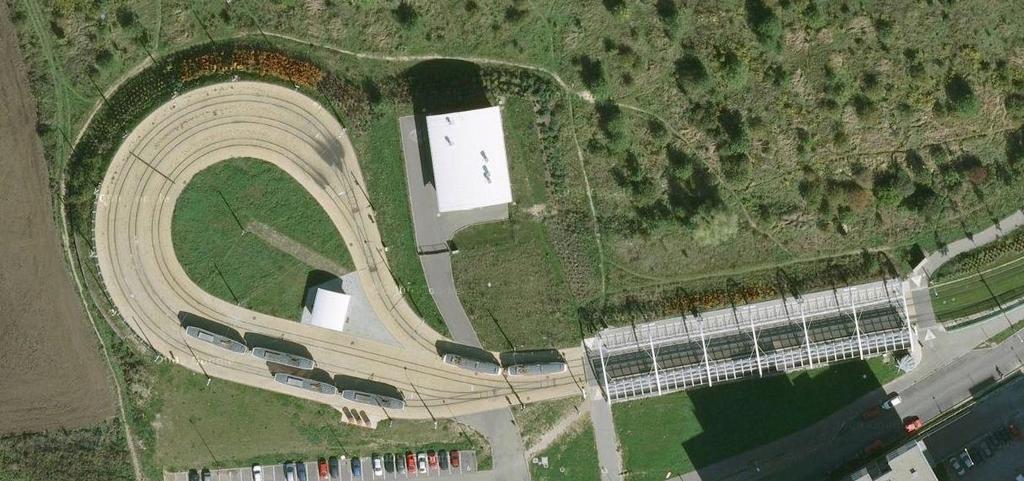

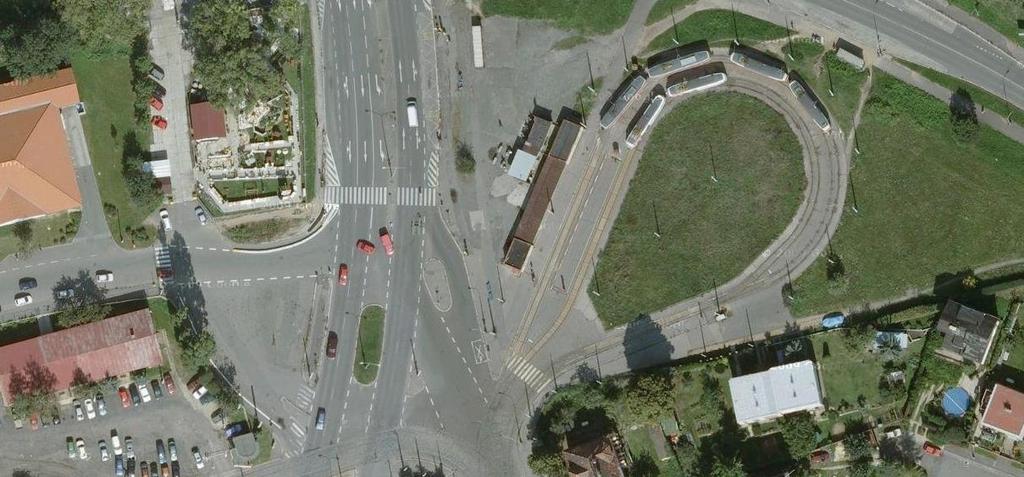

28 tramvajová obratiště smyčky typy smyček Jednosměrná smyčka
29 tramvajová obratiště smyčky typy smyček Jednosměrná smyčka
30 tramvajová obratiště smyčky typy smyček Jednosměrná smyčka

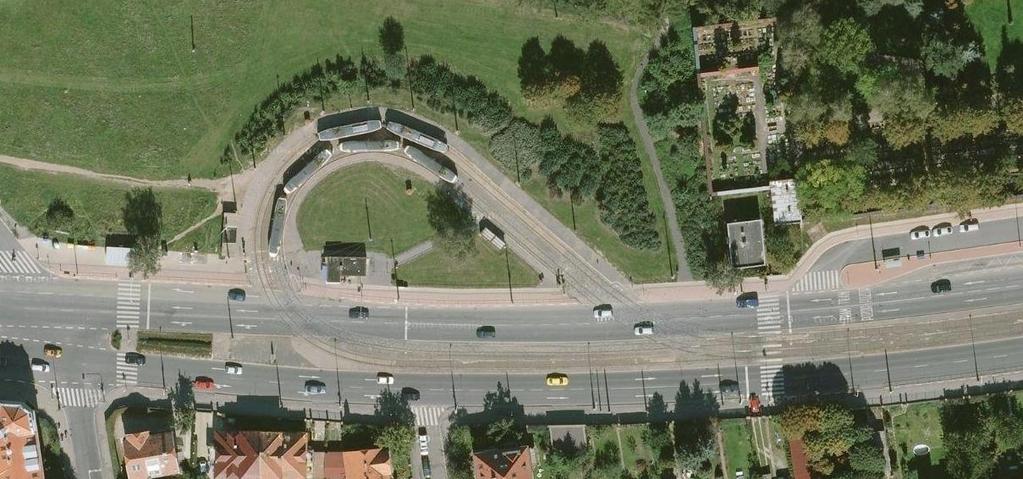

31 tramvajová obratiště smyčky typy smyček
32 tramvajová obratiště smyčky typy smyček Jednosměrná smyčka
33 tramvajová obratiště smyčky typy smyček
34 tramvajová obratiště smyčky typy smyček Jednosměrná smyčka
35 tramvajová obratiště smyčky typy smyček
36 tramvajová obratiště smyčky typy smyček Obousměrná smyčka
37 tramvajová obratiště smyčky typy smyček Obousměrná smyčka
38 tramvajová obratiště smyčky typy smyček
39 tramvajová obratiště smyčky typy smyček
40 tramvajová obratiště trojúhelník Úvraťový trojúhelník
41 tramvajová obratiště trojúhelník
42 tramvajová obratiště úvrať Úvrať obratiště zabírá významně menší prostor vyžaduje provoz obousměrných vozidel
43 tramvajová obratiště úvrať
44 tramvajová obratiště úvrať
45 tramvajová obratiště úvrať
46 tramvajová obratiště smyčky typy smyček
47 tramvajová obratiště smyčky typy smyček
48 tramvajová obratiště smyčky typy smyček
49 tramvajová obratiště smyčky typy smyček
50 tramvajová obratiště smyčky typy smyček

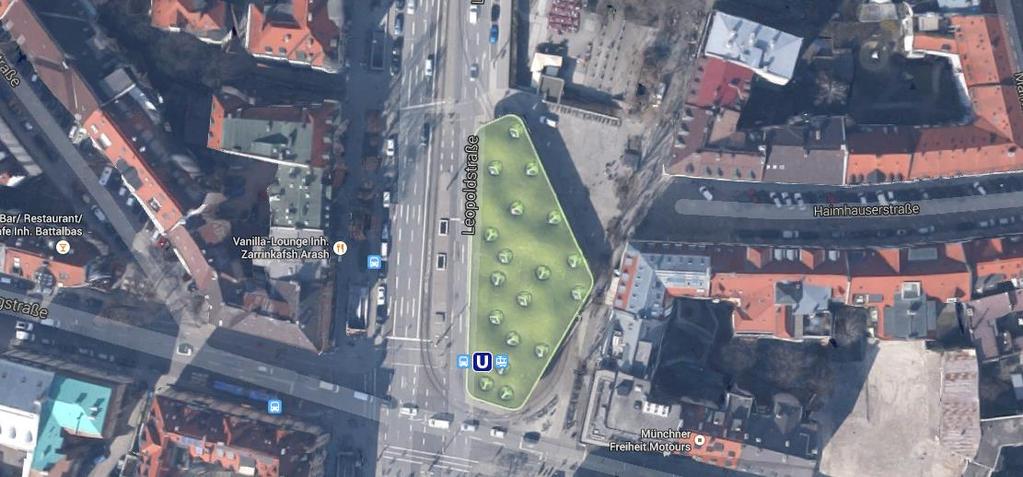

51 tramvajová obratiště smyčky typy smyček
52 tramvajová obratiště smyčky typy smyček

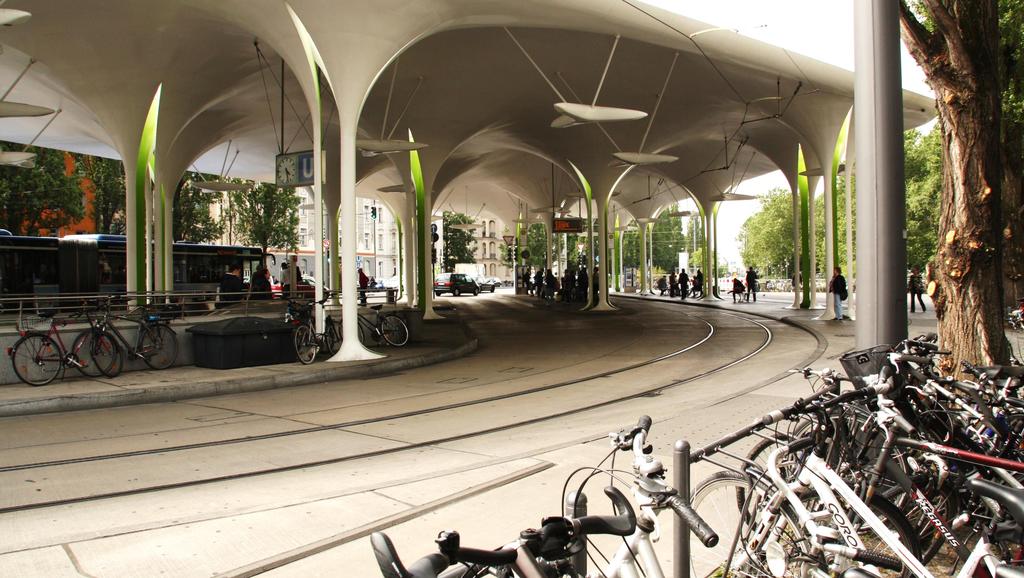

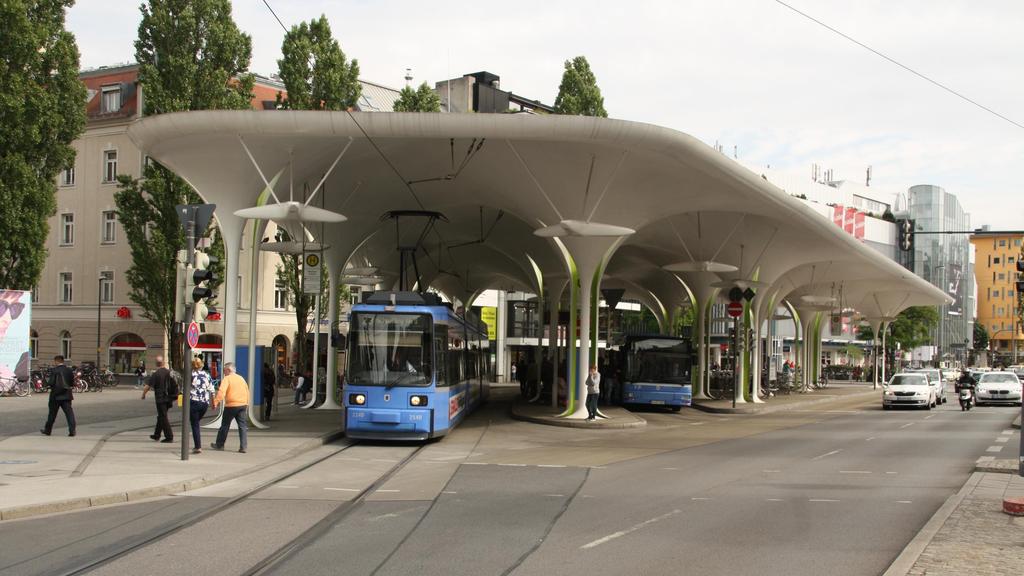

53 tramvajová obratiště smyčky typy smyček
54 tramvajová obratiště smyčky typy smyček
55 ČVUT v Praze Fakulta dopravní Ústav dopravních systému (K612) Děkuji za pozornost Otázky?
