1 SEZNAM PŘÍLOH : A - A01 A02 A03 A04 A05 A06 A07 A08 A09 A A11 - A12 - TECHNICKÁ ZPRÁVA STAVEBNÍ ÚPRAVY - ZATEPLENÍ A - NOVÝ STAV TECHNICKÁ ZPRÁVA STAVEBNÍ ČÁST A01

2 Technická zpráva Tato projektová dokumentace byla vypracována v souladu s vyhláškou č.499/2006 Sb. S ohledem na druh a význam stavby, umístění, stavebně technické provedení, účel využití, vliv na životní prostředí a dobu trvání stavby, byl rozsah jednotlivých částí upraven. 1

3 a) Účel objektu Projekt řeší zateplení objektu základní školy Fr. Kupky umístěného v zastavěné části města Dobruška. Orientace objektu je podélnou osou přibližně ve směru východzápad. Objekt je osazen do mírně svažitého terénu. Účelem navrhovaných úprav je provedení energeticky úsporných opatření vycházejících z předpokladů uvedených v energetickém výpočtu a zajištění stavebně statických závad objektu. Pozemek p.č. 453 kú Dobruška je v katastru nemovitostí veden jako zastavěná plocha a nádvoří a je v majetku Města Dobruška. Na tomto pozemku je vystavěn objekt školy, družiny, vnitřního dvora a přístupového chodníku do objektu základní školy, jehož regenerace je předmětem této projektové dokumentace. Okolní pozemky p.č. 454, 455, 456/1, 2864/3 a 2857/1 kú. Dobruška jsou v katastru nemovitostí vedeny jako ostatní plocha a jsou ve vlastnictví Města Dobruška. Okolní pozemek p.č. 451 kú. Dobruška je v katastru nemovitostí veden jako zastavěná plocha a nádvoří a je ve vlastnictví Města Dobruška. Majitelem a správcem objektu je Město Dobruška, F.L.Věka 11, Dobruška. b) Zásady architektonického, funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav okolí objektu, včetně řešení přístupu a užívání objektu osobami s omezenou schopností pohybu Architektonické řešení Nově navrhované řešení (zateplení fasády) počítá s jednotnou tloušťkou tepelné izolace tak, aby bylo docíleno zarovnání fasád do ucelené plochy. Rozčlenění plochy bude řešeno barevným provedením. Barevné řešení vychází z kombinace dvou odstínů jedné barvy. Tmavší bude podstřešní římsa a přízemí objektu. Sokl je navržen z barevného drceného kameniva. Okna budou plastová bílá. Oplechování z hliníkového plechu v přírodní barvě. Funkční řešení Funkční řešení regenerovaného objektu se nemění. Jedná se o základní školu. Dispoziční řešení Dispoziční řešení se nemění. Je dáno původním návrhem stavby a v minulosti provedenými úpravy dispozice dle uživatelských požadavků. V nadzemních podlažích jsou umístěny učebny, kabinety a prostory potřebné k chodu a funkčnosti základní školy. V podzemním podlaží jsou umístěny šatny žáků a potřebné technické a technologické vybavení školy. 2

4 Z 1.NP je vstup do sousedního objektu jídelny, z 2.NP je vstup do sousedního objektu tělocvičny. Výtvarné řešení Barevné řešení vychází z kombinace dvou odstínů jedné barvy. Tmavší bude podstřešní římsa a přízemí objektu. Sokl je navržen z barevného drceného kameniva. Okna budou plastová bílá. Oplechování z hliníkového plechu v přírodní barvě. Řešení vegetačních úprav okolí objektu Vegetační úpravy v okolí objektu zůstanou stávající. Dodavatel svými bezpečnostními opatřeními zajistí, aby nedošlo k porušení zeleně v okolí objektu (stromy, keře, ) Navrhovanou regenerací dojde k obnažení soklového zdiva až na úroveň předpokládané vodorovné hydroizolace stěn. Po provedený navrhovaných opatření bude proveden zpětný zásyp výkopu, nový okapový chodník a urovnání terénu v těsné blízkosti objektu. Urovnaná část terénu bude oseta travou a zakropena. Řešení přístupu a užívání objektu osobami s omezenou schopností pohybu Stávající stav se nemění. V současnosti není objekt řešen pro přístup imobilních osob. Stávající stav konstrukcí (dle původní dokumentace a provedeného stavebně technického průzkumu) Zdivo cihla plná, tloušťky konstrukcí dle dokumentace Strop nad 1.PP částečně podsklepeno, cihelné klenby, v místě výměníkové stanice strop rovný bez znalosti konstrukce Stropy 1.-3.NP dřevěné trámové, podhled rákosový, záklopy dřevěné, zásypy, nášlapné vrstvy dřevěné parkety Podlaha půdy zateplení 200mm minerální vaty, provedeny pochozí lávky Střecha po opravě, tradiční dřevěný krov, krytiny z velkoformátových plechových tabulí imitující vzhled taškové krytiny Okna dřevěná špaletová jednoduše zasklená, část severní fasády s okny plastovými Vstupní dveře - dřevěné jednoduše zasklené c) Kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění Kapacity Navrhovanými úpravami není dotčeno Užitkové plochy Navrhované úpravy se týkají vnější obálky objektu a nezasahují vnitřní dispozici objektu. Užitkové plochy objektu zůstávají stávající. Obestavěný prostor 3

5 Zůstávají stávající cca m m 3 Zastavěná plocha Zůstávají stávající 860 m m 2 Orientace Orientace objektu zůstává stávající - podélnou osou přibližně ve směru východzápad. Osvětlení a oslunění Objekt byl navržen, realizován a řádně zkolaudován dle v této době platných předpisů. Navrženými úpravami se osvětlení ani oslunění jednotlivých místností nezmění. d) Technické a konstrukční řešení objektu, jeho zdůvodnění ve vazbě na využití objektu a jeho požadovanou životnost POŽADOVANÝ ROZSAH PRACÍ REGENERACE DOMU Před započetím prací budou odstraněny všechny nepotřebné prvky z povrchu fasády. Budou sejmuty všechny doplňkové komponenty na fasádě objektu (držáky vlajek, popisové tabulky, původní osvětlení ). Bude odstraněna omítka na celé zateplované ploše obvodových konstrukcí. Bude osekána fasádní římsa nad 1.NP a nad 3.NP. Bude odstraněn starý již nepoužívaný vrátek do prostor 1.PP vedle hlavních vstupních dveří. Na oknech severní fasády (část bez zateplení) budou odstraněny okenní parapety. Na markýze nad vstupem budou odstraněny všechny vrstvy až na betonovou konstrukci. Nejprve budou provedeny sanační práce poruch konstrukcí obvodového pláště, povrch bude vizuálně a poklepem překontrolován, omyt tlakovou vodou a bude provedena reprofilace materiály doporučenými dodavatelem vybraného zateplovacího systému (nová jádrová omítka s cementovým podhozem). Vzhledem k nevyhovujícím tepelným vlastnostem obvodového pláště je navrženo zateplení obvodového pláště kontaktním zateplovacím systémem tak, aby bylo dosaženo hodnot doporučených tepelně technickým výpočtem. Obvodový plášť obytných podlaží bude zateplen 140mm EPS GreyWall o objemové hmotnosti kg/m 3 a špalety oken 30mm (resp. 20mm). Konstrukce vystupující před fasádu (markýzy) budou ze spodní strany opatřeny tepelnou izolací z desek z minerálních vláken pro použití v kontaktních zateplovacích systémech, se stupněm hořlavosti B, tl. 50 mm, na horní ploše budou použity desky se zpevněným hladkým povrchem a polodrážkou se zvýšenou pevností v tlaku tl. 50 mm. Jako povrchová úprava nadzemní části bude použito hlazené strukturální pastovité probarvené omítky na bázi silikonu (elastická, odolná vůči mechanickému poškození, dlouhodobě odolávající povětrnostním vlivům, stálobarevná, odolná proti UV záření a špinění). Obvodové stěny technického podlaží nad terénem a min. 0,5m pod terén budou zatepleny tepelnou izolací EPS - soklové desky tl. 80mm. Obvodové stěny pod úrovní terénu budou opatřeny novými hydroizolačními vrstvami. 4

6 Jako povrchová úprava nadzemní soklové části bude použito hlazené probarvené omítky z barevného drceného kameniva na bázi akrylátu (elastická, odolná vůči mechanickému poškození, dlouhodobě odolávající povětrnostním vlivům, stálobarevná, odolná proti UV záření a špinění). Na soklovou část a do úrovně cca 0,25m nad konstrukce předstupující před fasádu bude použit desek z extrudovaného fasádního polystyrenu, odolný proti vlhkosti a odstřikující vodě. Je navržen certifikovaný kontaktní zateplovací systém. Vybraný zhotovitel stavby musí být z provádění vybraného systému proškolen a musí dodržovat zásady jeho provádění uvedené v podkladech a v technických listech výrobce, které promítne do své dílenské dokumentace a přípravy. Zejména se toto týká postupu lepení tepelné izolace, osazování startovacích, rohových a koutových lišt, okapniček a parapetních profilů. Velký důraz při kontrole klást na počet a umístění kotevních hmoždinek podle polohy tepelné izolace na objektu a provedení odtrhových zkoušek ověření únosnosti hmoždiny před zahájením prací (provedení odtrhových zkoušek a stanovení počtu hmoždin provede dodavatel v rámci své dílenské dokumentace). Následně pak provedení armovací výztuhové tkaniny a vrchních vrstev fasády. Veškeré práce smějí být prováděny za přijatelných klimatických podmínek, do konstrukcí nesmí být zabudována vlhkost. Barevné řešení fasády je kombinací pastelových barev. Bylo vytvořeno dle již použitých odstínů na severní fasádě (vzorník Baumit - vybraný dodavatel zajistí použití stejných odstínů dle vzorníku vybraného zateplovacího systému). Plochy zrealizovaného zateplovacího systému musí být vzhledově jednotné, s rovnoměrnou strukturou, bez barevných rozdílů. Úprava povrchu musí působit jako celek estetickým dojmem. Úpravy si vyžádají i výměnu a doplnění vestavěných konstrukcí (oplechování, revizní dvířka). V nezbytném rozsahu bude provedeno nové oplechování v bezúdržbovém provedení z plechů z lakovaného hliníku (příp. s plastovou povrchovou úpravou). Bude provedena oprava a zateplení stříšky nad vstupem, oprava a zateplení podstřešní římsy. Na strop místností technického podlaží bude provedeno nové zateplení z desek z minerální vlny tl. 100mm do roštu kazetového podhledu, příp. desek lepených na cihelné stropní klenby. NAVRŽENÉ STAVEBNÍ ÚPRAVY Obvodový plášť : Nejprve budou provedeny sanační práce poruch konstrukcí obvodového pláště, bude kompletně odstraněna vrstva omítek až na cihelné zdivo, povrch bude vizuelně a poklepem překontrolován, omyt tlakovou vodou. Bude provedena nová jádrová omítka s cementovým podhozem v celé ploše (materiály doporučenými dodavatelem vybraného zateplovacího systému). Zateplení fasádního pláště je navrženo z osvědčeného kontaktního systému s použitím polystyrénových fasádních desek a tepelně izolačních desek z minerální vlny připevňovaných na fasádu lepením i mechanicky hmoždinkami, s armovací vrstvou a povrchovou úpravou z tenkovrstvé omítky na bázi silikonu (certifikáty a osvědčení nutno doložit). Tyto systémy mají nízkou plošnou hmotnost (cca 7,5kg/m 2 ). Způsob montáže umožňuje jednoduchou realizaci zateplení fasády bez větších nároků na prostor, 5

7 provoz a bez zásahu do statiky objektu. U staveb je přitížení fasády zateplením zanedbatelné. Budou použity materiály jednoho systému, které jsou vzájemně sladěny z hlediska mechanických vlastností a propustnosti vodních par, takže v systému nedochází k nežádoucím napětím, ani ke kondenzaci vodních par. Zateplovací systém musí být odolný proti zplodinám a plynům, omyvatelný, vodoodpudivý, mrazuvzdorný a z hlediska požární ochrany hodnocený jako těžce hořlavý tř. C1. Veškeré použité materiály a výrobky budou běžně používané homologované výrobky s certifikáty. Materiály, které budou použity na zateplování musí mít certifikaci na třídu A (certifikace cechu pro zateplování budov) nebo certifikaci dle norem ETA (ETAG 004). Z výkresové části je patrné použití několika tlouštěk zateplení tepelné izolace : - obvodová stěna nadzemních podlaží tl. 140mm EPS GreyWall - obvodová stěna technického podlaží tl. 80mm EPS soklové desky - nadpraží a ostění nových oken a dveří tl. 30 mm EPS GreyWall - nadpraží a ostění stávajících plastových oken tl. 20 mm tepelně izolační desky z tuhé fenolické pěny - podhled nad 1.PP tl. 100 mm MV - markýza nad vstupem (spodní plocha) tl. 50mm MV - markýza nad vstupem (horní plocha) tl. 50mm desky se zpevněným hladkým povrchem a polodrážkou se zvýšenou pevností v tlaku - podstřešní římsa tl. 50mm MV - vstupní portál tl. 80mm EPS soklové desky Popis komponentů zateplovacího systému - lepící tmely lepící hmota, která vytvoří spojení mezi podkladem a izolačním materiálem. V použitém systému se k lepení desek použije lepící a stěrkovací hmota, která je po zpracování určena k vyrovnání povrchu fasády, k lepení izolačních fasádních desek. - izolační materiál v našem případě bylo rozhodnuto použít polystyrénové izolační desky EPS GreyWall (grafitový izolant nové generace se zvýšeným izolačním účinkem, desky obsahují nanočástice grafitu, který odráží teplo zpět k jeho zdroji a tak zvyšují izolační účinek). Desky jsou přesné tvarově stabilizované z expandovaného polystyrénu. Musí být použity desky těžce hořlavé dle ČSN (C1), tvarově a objemově stálé, samozhášivé, bez škodlivých emisí, snadno opracovatelné (řezání pilou s jemnými zuby), odolávající teplotám do 70ºC. Do výšky cca 25cm nad konstrukce předstupující před fasádu bude použito desek z tvrzeného pěnového polystyrénu nebo extrudovaného polystyrenu. - hmoždinky mechanické kotvení tepelné izolace. Použijí se plastové (polyetylenové) hmoždinky s talířovou hlavou ø60mm a polyamidovým trnem vyztuženým skelnými vlákny (hmoždinky zapuštěny min. 20mm pod povrch tepelné izolace, hmoždinky se zátkou eliminující tepelné mosty). Počet hmoždinek v zateplovacím systému výška budovy 8-20m okrajové pásmo 8-10ks/m 2 plocha 6ks/m 2 6

8 - armovací vrstva k armování výztužné vrstvy zateplovacího systému je použita sklotextilní tkanina s povrchovou úpravou. Tvarově velice stálá síťovina je velice pevná v tahu, odolná proti alkáliím, velikost ok 4x4mm. Síťovina je vtlačena do stěrkovací hmoty. Výsledná tloušťka výztužné vrstvy je min 5mm. - penetrace pod omítky základní nátěr pro vyrovnání nasákavosti podkladu a zajištění přilnavosti. Tónování je sladěno do barevného odstínu finální omítky. - omítka vrstva silikonové omítky chránící zateplovací systém proti povětrnostním vlivům a dodávající fasádě barevnou a strukturální podobu. V našem případě je navržena hlazená strukturální pastovitá probarvená omítka na bázi silikonu, elastická, odolná vůči mechanickému poškození, dlouhodobě odolávající povětrnostním vlivům, stálobarevná, odolná proti UV záření a špinění. - příslušenství každý systém využívá řady doplňků. Předpokládá se využití soklových hliníkových lišt s okapovou hranou, spojek soklových lišt, vyrovnávacích podložek, rohových lišt, rohových výztuží, lišt s tkaninou pro napojení u oken a dveří, parapetní profil, těsnící pásky do spár (pružné utěsnění spár se stavebními prvky rozpínavou páskou), dilatační profily, silikonový a akrylátový tmel... Profily používané ve vodorovné poloze budou vždy s okapničkou. Postup prací : Práce budou prováděny z lešení, které má dodavatel k dispozici nejlépe lehkého pracovního lešení. Lešení bude dostatečně kotveno a odsazeno od fasády o cca 30cm, aby nebránilo pracím na fasádě. Nejprve budou provedeny práce spojené s demontáží drobných prvků na fasádě, odstranění oplechování parapetů, osazením otvorových výplní... Následně bude připraven podklad pod zateplovací systém. Vizuelně i poklepem bude překontrolován stav povrchové úpravy, budou provedeny potřebné sanační práce. Pokud vrchní vrstva vnější omítky (břízolit) nebude mít potřebnou přilnavost k jádru omítky, musí být v daném místě odstraněna. Provedení odtrhových zkoušek, kontrolu pevnosti stávajících vrstev fasády a stanovení počtu hmoždin provede dodavatel v rámci své dílenské dokumentace. Sanační práce způsob jejich provedení bude konzultován se zástupci vybraného dodavatele zateplovacího systému. Vnější omítky budou odstraněny až na cihelné zdivo. Budou přetmeleny případné trhlinky v podkladu. Větší nerovnosti budou osekány. Povrch bude umyt a tlakovou vodou opláchnut, bude zbaven nečistot. Další úpravy je možno provádět na suchý, čistý a pokud možno rovný podklad. Nově bude provedena jádrová omítka s cementovým podhozem v celé ploše obvodové konstrukce (včetně soklové části, podstřešní římsy, ). Vzhledem ke strukturovanému povrchu je možná úprava rovinnosti buď přetmelením povrchu nebo námi zvoleným způsobem tj. použitím dvojnásobného množství lepícího tmelu. Založení zateplovacího systému se provádí odspoda. Na připravený podklad bude připevněna soklová hliníková lišta, která bude řádně proměřena a vyrovnána do roviny. Lišta je kotvena hmoždinami a bude podtmelena lepícím tmelem (případně bude provedeno založení na montážní lať). Na zadní stranu tepelně izolačních desek se nanese 7

9 rozmíchaný lepící tmel a desky se ukládají přímo do profilu. Osazení každé desky se překontroluje vodováhou. Po uložení spodní vrstvy desek se pokračuje v jejich kladení (na vazbu) směrem nahoru. Je třeba dbát na důsledné dodržování předepsaných detailů. Na každém volném konci desek je třeba podkládat pod desky pás síťoviny, kterým se hrany dostatečně obalí. Uložení desek se kontroluje vodováhou, olovnicí a dvoumetrovou hliníkovou latí rovinnost. Po přilepení desek na fasádu se provede jejich dodatečné upevnění hmoždinami. Lepící tmel musí být zatuhlý, ale ne suchý. Kotvení desek se provádí ve stykových sparách a v ploše desky. Zkouška pevnosti kotvení je popsána v STZ. Hlava hmoždinky má být cca 20mm zapuštěna do polystyrénové desky a zavíčkována zátkou z polystyrenu. Po dokonalém zaschnutí lepícího tmelu se provede zbroušení povrchu, aby se odstranily drobné výstupky a nerovnosti. Při ukládání síťoviny okolo okenního otvoru obalíme síťovinou plochy ostění, potom plochy nadpraží okenního otvoru a nakonec rovinu fasády. Přes roh okenního otvoru položíme pás síťoviny o délce cca 30cm a šířce 20cm pod úhlem 45. Všechny rohy, kouty, okapní hrany, atd. se osadí příslušnými profily. Malé nerovnosti na armovací vrstvě se odstraní přebroušením brusným papírem. Na hladkou vybroušenou tep. izolaci se nanese zamíchaný lepící tmel v tl. cca 5mm, do něj se ukládá armovací skelná tkanina, která se zahlazuje hladítkem. Jednotlivé kusy tkaniny se překládají min o 10cm. Po zahlazení a stáhnutí přebytečného tmelu je tl. armovací vrstvy min. 5mm. Po dokonalém vyschnutí armovací vrstvy min zpravidla 24 hod se přistoupí k penetraci příslušně zbarveným podkladním nátěrem. Nátěr se nanáší štětkou nebo válečkem, musí být důkladně rozmíchaný. Nátěr slouží nejen k penetraci, ale také ke sjednocení barvy podkladu s barvou povrchovou. Před nanášením tenkovrstvé omítky musí být podkladní nátěr dokonale suchý. Před zahájením prací na nanášení tenkovrstvé omítky pozakrýváme parapety, okenní rámy a okna plastikovou fólií. Omítkovina se dobře rozmíchá a připraví dle návodu výrobce. Barevné řešení je popsáno na výkrese pohledů. Doporučuji provést kontrolní vzorek barevného návrhu (rozměr cca 1x1m), který odsouhlasí projektant i investor. Na podklad se nanáší nerezovým hladítkem v tl. rolujících zrn. Omítkovina se nanáší v malých plochách (cca 2m) a ihned se provádí konečná úprava. Konečná úprava se provádí umělohmotným hladítkem. Styk více barevných odstínů omítky se provádí tak, že se na podklad nalepí krepová páska a po tuto se natáhne a upraví jeden barevný odstín. Páska se odstraní ještě před zatuhnutím omítky. Po zaschnutí se páska nalepí na hranu prvního barevného odstínu a prakticky slouží jako jeho ochrana před znečištěním. Po pásku se natáhne druhý barevný odstín a páska se odstraní. Ochranné zákrytové pásky na stycích u oken odstraňujeme ihned po zahlazení omítky. Případné znečištění je nutno odstranit ihned, zaschnutá omítka se vyznačuje vysokou přídržností k podkladu. Může být použit jakýkoli certifikovaný zateplovací systém. Vybraný zhotovitel stavby musí být z provádění vybraného systému proškolen a musí dodržovat zásady jeho provádění uvedené v podkladech a v technických listech výrobce, které promítne do své dílenské dokumentace a přípravy. Zejména se toto týká postupu lepení tepelné izolace, osazování zakládacích, rohových, koutových lišt, okapniček a parapetních profilů. Velký důraz při kontrole klást na počet a umístění kotevních hmoždinek podle polohy tepelné izolace na objektu a provedení odtahových zkoušek ověření únosnosti hmoždinky před zahájením prací (provedení odtrhových zkoušek a stanovení počtu hmoždin provede 8

10 dodavatel v rámci své dílenské dokumentace). Následně pak provádění armovací výztuhové tkaniny a vrchních vrstev fasády. Soklové zdivo, sanační práce vnitřních stěn 1.PP : U soklového zdiva pod úrovní terénu se předpokládá cihelná přizdívka s hydroizolační vrstvou lepenou na nosné obvodové cihelné zdivo. Návrhem je odstranění přizdívky s velkou opatrností tak, aby byla minimálně poškozena svislá hydroizolační vrstva. Dle zjištěné skutečnosti bude provedena oprava svislé hydroizolace natavením asfaltového modifikovaného pásu s podkladní asfaltovým penetračním nátěrem. Následně bude přiložena nopová folie (tvarovaná hydroizolační nopová fólie vhodná pro odvětrání vlhkého zdiva), která bude zatažena min. 300mm pod předpokládanou úroveň vodorovné hydroizolační vrstvy. Nopová folie bude zaříznuta a vsunuta do tepelné izolace soklu (nadzemní části). Nopová folie bude kryta geotextilií (netkaná ochranná, separační a drenážní textilie, plošná hmotnost 300g/m 2 ). Bude proveden zpětný hutněný zásyp s uložení drenážního potrubí. Zateplení soklového zdiva nad terénem bude provedeno stejným systémem jako obvodová konstrukce. Rozdílem je použití tepelné izolace bude použita tepelná izolace z polystyrénových fasádních izolačních desek EPS soklové desky tl. 80 mm. Tepelná izolace bude zatažena min. 500 mm pod přilehlý terén okapový chodník. Jako finální vrstva bude použita dekorativní omítka z barevného drceného kameniva obsahující organické pojivo, odolná vůči mechanickému poškození, dlouhodobě odolávající povětrnostním vlivům, stálobarevná, odolná proti UV záření a špinění. V případě zjištění závažných nedostatků a poruch stávajících hydroizolačních vrstev bude přizván projektant. Stávající vnitřní povrchy jsou zasaženy vlhkostí. V prostoru chodeb a šaten určených pro pohyb žáků bude odstraněno dřevěné obložení stěn v. 2m. Postup sanace je navržen s ohledem na prohlídku objektu (nebylo možno provést kompletní odkopání a detailní zmapování zdiva). V průběhu provádění můžou být zjištěny skutečnosti rozdílné od předpokladu projektanta. V tomto případě bude na stavbu přizván projektant a specializovaná firma na sanační hydroizolační práce a navržené řešení bude upraveno. Podřezání zdiva - pro podřezání zdiva se předpokládá smíšené zdivo (kámen, cihly, beton). Proto musí být zvolena vhodná technologie podřezávání (zohlední dodavatel ve své nabídce). V místech, kde nelze provést podřezání zdiva je navržena chemická injektáž vhodnými přípravky (emulze). Provedení napojení na podřezané části zdiva musí být s dostatečným přesahem tak, aby byla zajištěna hydroizolační vlastnost zdiva jako celku. Vnější hydroizolace bude provedena dle návrhu uvedeného v PD, v kombinaci s uložením drenážního potrubí k patě zdiva. Zpětný zásyp výkopu (mimo drenážního obsypu potrubí) musí být proveden z nepropustných materiálů (nesmí být štěrkový, pískový, atd...). Na vnitřních plochách budou provedeny SDK předstěny do vlhkých prostor do výšky min. 2m nad úroveň stávající podlahy v technické části (prostory skladů, kotelny a dílny = levá část půdorysu) a do výšky paty klenby v užitné části (šatny, chodby = 9

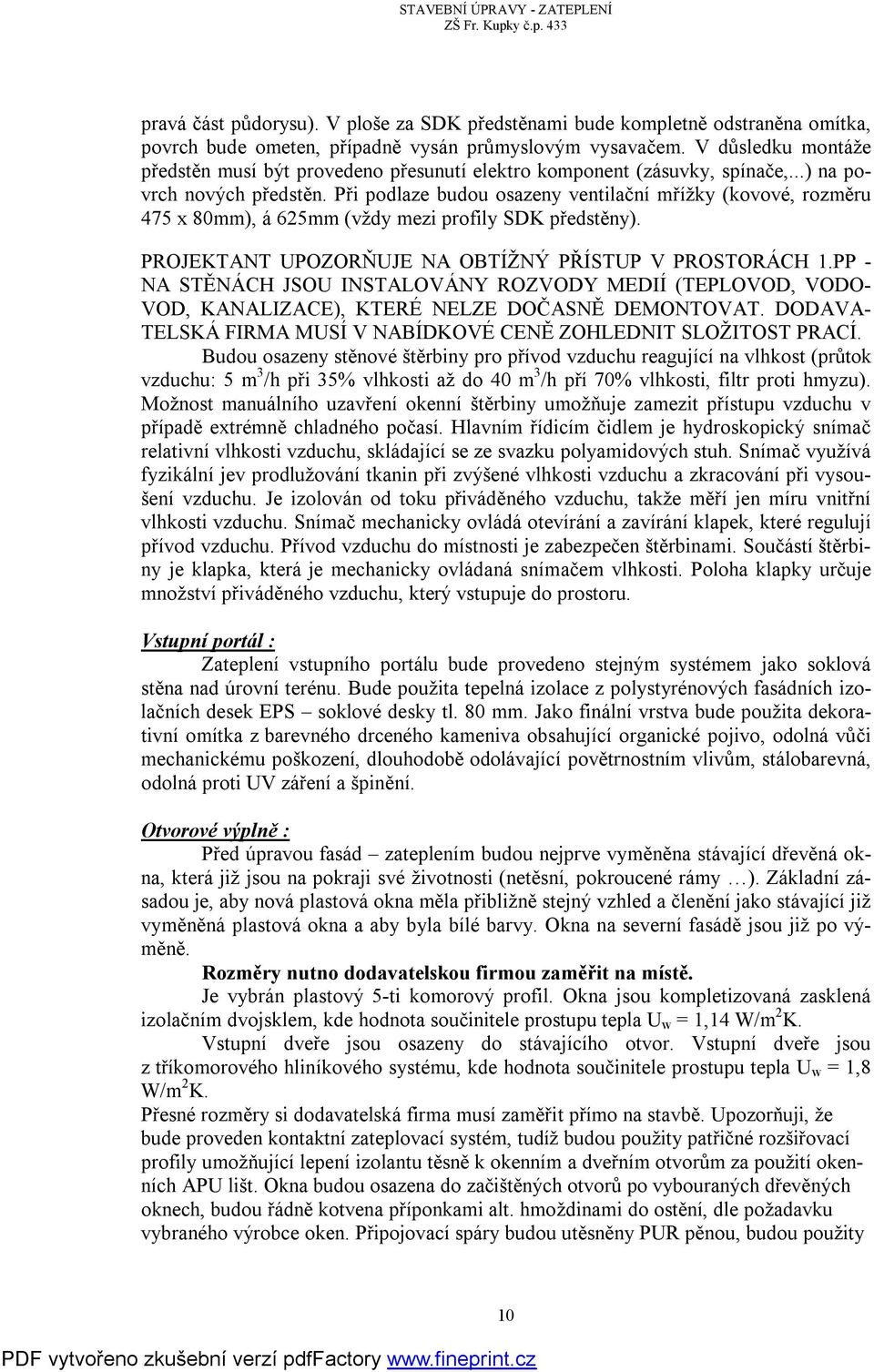

11 pravá část půdorysu). V ploše za SDK předstěnami bude kompletně odstraněna omítka, povrch bude ometen, případně vysán průmyslovým vysavačem. V důsledku montáže předstěn musí být provedeno přesunutí elektro komponent (zásuvky, spínače,...) na povrch nových předstěn. Při podlaze budou osazeny ventilační mřížky (kovové, rozměru 475 x 80mm), á 625mm (vždy mezi profily SDK předstěny). PROJEKTANT UPOZORŇUJE NA OBTÍŽNÝ PŘÍSTUP V PROSTORÁCH 1.PP - NA STĚNÁCH JSOU INSTALOVÁNY ROZVODY MEDIÍ (TEPLOVOD, VODO- VOD, KANALIZACE), KTERÉ NELZE DOČASNĚ DEMONTOVAT. DODAVA- TELSKÁ FIRMA MUSÍ V NABÍDKOVÉ CENĚ ZOHLEDNIT SLOŽITOST PRACÍ. Budou osazeny stěnové štěrbiny pro přívod vzduchu reagující na vlhkost (průtok vzduchu: 5 m 3 /h při 35% vlhkosti až do 40 m 3 /h pří 70% vlhkosti, filtr proti hmyzu). Možnost manuálního uzavření okenní štěrbiny umožňuje zamezit přístupu vzduchu v případě extrémně chladného počasí. Hlavním řídicím čidlem je hydroskopický snímač relativní vlhkosti vzduchu, skládající se ze svazku polyamidových stuh. Snímač využívá fyzikální jev prodlužování tkanin při zvýšené vlhkosti vzduchu a zkracování při vysoušení vzduchu. Je izolován od toku přiváděného vzduchu, takže měří jen míru vnitřní vlhkosti vzduchu. Snímač mechanicky ovládá otevírání a zavírání klapek, které regulují přívod vzduchu. Přívod vzduchu do místnosti je zabezpečen štěrbinami. Součástí štěrbiny je klapka, která je mechanicky ovládaná snímačem vlhkosti. Poloha klapky určuje množství přiváděného vzduchu, který vstupuje do prostoru. Vstupní portál : Zateplení vstupního portálu bude provedeno stejným systémem jako soklová stěna nad úrovní terénu. Bude použita tepelná izolace z polystyrénových fasádních izolačních desek EPS soklové desky tl. 80 mm. Jako finální vrstva bude použita dekorativní omítka z barevného drceného kameniva obsahující organické pojivo, odolná vůči mechanickému poškození, dlouhodobě odolávající povětrnostním vlivům, stálobarevná, odolná proti UV záření a špinění. Otvorové výplně : Před úpravou fasád zateplením budou nejprve vyměněna stávající dřevěná okna, která již jsou na pokraji své životnosti (netěsní, pokroucené rámy ). Základní zásadou je, aby nová plastová okna měla přibližně stejný vzhled a členění jako stávající již vyměněná plastová okna a aby byla bílé barvy. Okna na severní fasádě jsou již po výměně. Rozměry nutno dodavatelskou firmou zaměřit na místě. Je vybrán plastový 5-ti komorový profil. Okna jsou kompletizovaná zasklená izolačním dvojsklem, kde hodnota součinitele prostupu tepla U w = 1,14 W/m 2 K. Vstupní dveře jsou osazeny do stávajícího otvor. Vstupní dveře jsou z tříkomorového hliníkového systému, kde hodnota součinitele prostupu tepla U w = 1,8 W/m 2 K. Přesné rozměry si dodavatelská firma musí zaměřit přímo na stavbě. Upozorňuji, že bude proveden kontaktní zateplovací systém, tudíž budou použity patřičné rozšiřovací profily umožňující lepení izolantu těsně k okenním a dveřním otvorům za použití okenních APU lišt. Okna budou osazena do začištěných otvorů po vybouraných dřevěných oknech, budou řádně kotvena příponkami alt. hmoždinami do ostění, dle požadavku vybraného výrobce oken. Připojovací spáry budou utěsněny PUR pěnou, budou použity 10

12 odpovídající fólie na interiérové i exteriérové straně. Vnitřní špalety budou zednicky zapravené. Vnitřní parapety oken nadzemních podlaží budou z laminované dřevotřískové desky. Vnitřní parapety oken podzemního podlaží budou provedeny z keramické dlažby. Všechny vnější parapety budou provedeny z hliníkového plechu přírodní barvy včetně zakončovacích profilů. Vybraný dodavatel otvorových výplní provede podle své dílenské dokumentace a přípravy posouzení svého kotvení oken a balkonových dveří do obvodového pláště a to zda vyhoví zatížení větrem a vodorovnou silou, popř. provede úpravu tohoto kotvení. Únosnost v případě potřeby ověří odtrhovou zkouškou kotvy. Zateplení podhledu technického podlaží Na strop místností technického podlaží bude provedeno nové zateplení. Upozorňuji na obtížný přístup ke stropní konstrukci větší množství prostupujících potrubí, jejich zavěšení pod stropem, sklepní přepážky atd. Veškeré potrubní rozvody budou překontrolovány, případně opraveny, budou doplněny chybějící tepelné izolace, prostupy vypěněny PUR pěnou. Zateplení stropu výměníkové stanice a bývalé kotelny bude provedeno vložením tepelné izolace z minerální vaty tl. 100mm do rastru minerálního kazetového podhledu. Podhled je navržen s odpovídající požární odolností (dle zprávy požárně bezpečnostního řešení). Zateplení klenutých stropů zbylých místností bude provedeno stejným systémem jako obvodová konstrukce. Rozdílem je použití tepelné izolace bude použita tepelná izolace z desek z minerální vaty s kolmou orientací vláken pro použití v kontaktních zateplovacích systémech tl. 100mm, se stupněm hořlavosti B. Plocha bude provedena s výztužnou vrstvou lepícím tmelem a armovací tkaninou. Jako finální vrstva technologických prostor bude proveden vrchní disperzní matný nátěr pro vnitřní použití bílé barvy. Jako finální vrstva prostor šaten a chodeb (kde je pohyb žáků) bude provedena vrstva silikonové omítky na zateplovací systém bílé barvy. Poznámka: v důsledku provedení zateplení stropu 1.PP budou přesunuta všechna stávající osvětlení na povrch nového zateplovacího systému. Prodloužení kabeláže bude řešeno přímo na stavbě. Oprava a zateplení markýzy nad vstupem : Nejprve budou odstraněny vrchní vrstvy (oplechování, poškozené spádové vrstvy). Povrch vyčištěn a obroušen. Povrch narušených částí zatékající vodou bude sanován (bude provedeno chemické ošetření obnažené výztuže a reprofilace chybějící betonové vrstvy). Na upravený napenetrovaný povrch bude provedena spádová vrstva speciální podlahovou hmotou určená pro provádění vyrovnávacích vrstev vnějších připojených potěrů v tl mm (spád cca 2%). Lepící hmotou budou přilepeny desky se zpevněným hladkým povrchem a polodrážkou, zvýšenou pevností v tlaku, vhodné pro střešní terasy a balkony tl. 50 mm. Bude provedena dvojnásobná armovací vrstva. Bude provedeno oplechování celé horní plochy plechem s plastovou povrchovou úpravou, včetně napojení na fasádu a provedení okapní hrany, v čele proveden čtvercový podokapní žlab s chrličem. 11

13 !!!!!!!! Na opravu betonové desky markýzy bude použit certifikovaný sanační systém - vyčištění a obroušení povrchu - antikorozní nátěr k ošetření odkryté výztuže - speciální potěrový beton - tepelná izolace z desek se zvýšenou pevností v tlaku Markýza bude ze spodní strany zateplena tepelnou izolací z desek z minerální vaty s kolmou orientací vláken pro použití v kontaktních zateplovacích systémech tl. 50mm, se stupněm hořlavosti B. Oplechování : Klempířské konstrukce budou spočívat v provedení oplechování parapetů oken, oplechování přestřešení vstupu a oplechování napojení na sousední objekty... Oplechování parapetů je navrženo bezúdržbové z plechů z hliníku v barvě shodné s oplechováním na zateplené severní fasádě (barva červenohnědá). Ostatní oplechování je navrženo z plechu s plastovou povrchovou úpravou. Klempířské konstrukce budou provedeny dle ČSN Přesahy okapnic doporučuji min. 40mm. Zateplení střešní římsy : Zateplení římsy střechy bude provedeno stejným systémem jako obvodová konstrukce. Rozdílem je použití tepelné izolace bude použita tepelná izolace z desek z minerální vaty s kolmou orientací vláken pro použití v kontaktních zateplovacích systémech tl. 50mm, se stupněm hořlavosti B. Čelo římsy bude provedeno bez tepelné izolace, pouze s výztužnou vrstvou a finální vrstvou. Drobné pomocné práce + doplňky : - osazení revizních dvířek na elektrorozvaděče umístěných na fasádě objektu u jednotlivých vstupů - přemístění informačních tabulek (č.p., názvy ulic, ) - osazení větracích mřížek - přemístění zvonkového tabla a osvětlení vstupu na povrch zateplovacího systému - demontáž a zpětné montáž dešťových svodů a svislých svodů hromosvodu Oprava spár v exteriéru (před provedením zateplení certifikovaným systémem) : Je zahrnuto v sanaci obvodového pláště před aplikací kontaktního zateplovacího systému Technická zařízení budovy Vytápění : Řešeno v samostatné části dokumentace. Hromosvod : 12

14 Stávající jímací soustava na střeše bude ponechána. V důsledku možnosti provedení kontaktního zateplovacího systému budou demontovány pouze svislé svody. Tyto budou po provedení prací zpětně namontovány na povrch. Po zpětné montáži svislých svodů hromosvodu budou provedeny revize. Slaboproud, domovní elektronický vrátný : Zůstává stávající. Jedná se o přesun zvonkového tabla na plochu zateplovacího systému. Elektroinstalace : Veškerá elektroinstalace zůstává stávající. Větrání : Větrání objektu zůstává stávající. Větrání v objektu je přirozené, sanitární uzly jsou větrány nuceně. Splašková kanalizace a vodovod : Rozvody vody a kanalizace zůstávají stávající. Dešťová kanalizace : Řešeno v samostatné části dokumentace. Obvodový plášť objektu družiny a spojovacího krčku : Po provedené výměně otvorových výplní bude provedeno zateplení ostění a nadpraží otvorů, shodně tak jak je uvedeno v zateplení hlavního objektu (polystyrénové fasádní izolační desky EPS GreyWall tl. 30 mm). Toto nebylo v minulosti provedeno. Plocha obvodových stěn je již zateplena 60mm tepelné izolace z EPS. Nově je požadována úprava stávajícího fasádního povrchu objektu družiny a spojovacího krčku. Stávající konstrukce (kontaktní zateplovací systém z EPS s výztužnou vrstvou a vrchní tenkovrstvou omítkou) bude otryskán vysokotlakým mycím zařízením. Řezným kotoučem budou po celé ploše fasády vytvořeny drážky vodorovně a svisle o rozměrech od 15x15 do 30x30cm, šířka spáry 5-7mm, hloubka průniku do izolačního materiálu cca 5mm. Řezáním zjištěná nesoudržná místa budou odstraněna, uvolněné izolační desky je nutno nahradit. Povrch bude opětovně omyt. Na plochu bude nanesena opravná stěrkovací hmota. Do měkké hmoty bude vtlačena skleněná síťovina a bude nakotvena 4ks/m 2 šroubovacích hmoždinek (přes výztužnou síťovinu), kotevní délka 70mm. Hmoždiny musí být přesazeny tak, aby síťovina byla jemně zatlačena. Bezprostředně po osazení hmoždinek je nutné zatření talířů opravnou stěrkovací hmotou. Po přebroušení povrchu bude proveden univerzální podkladní nátěr pro pastovité omítky (základní nátěr pro vyrovnání nasákavosti podkladu a zajištění přilnavosti, tónování sladěno do barevného odstínu finální omítky). Jako vrchní vrstva bude natažena hlazená strukturální pastovitá probarvená omítka na bázi silikonu, zrnitost 1,5mm, elastická, odolná vůči mechanickému poškození, dlouhodobě odolávající povětrnostním vlivům, stálobarevná, odolná proti UV záření a špinění (barevné řešení a zrnitost viz pohledy). 13

15 Popis komponentů sanačního systému - opravná stěrkovací hmota opravná hmota obsahující vlákna určená pro sanaci vnějších tepelně izolačních kompozitních systémů. Dodávaná v suché konzistenci v pytlích. Používá se jako vyrovnávací a armovací opravná hmota při sanacích starých či poškozených zateplovacích systémů. - armovací vrstva k armování výztužné vrstvy zateplovacího systému je použita sklotextilní tkanina s povrchovou úpravou. Tvarově velice stálá síťovina je velice pevná v tahu, odolná proti alkáliím, velikost ok 4x4mm. - šroubovací hmoždinky mechanické kotvení. - penetrace pod omítky základní nátěr pro vyrovnání nasákavosti podkladu a zajištění přilnavosti. Tónování je sladěno do barevného odstínu finální omítky. - omítka vrstva silikonové omítky chránící zateplovací systém proti povětrnostním vlivům a dodávající fasádě barevnou a strukturální podobu. V našem případě je navržena hlazená strukturální pastovitá probarvená omítka na bázi silikonu, elastická, odolná vůči mechanickému poškození, dlouhodobě odolávající povětrnostním vlivům, stálobarevná, odolná proti UV záření a špinění. - příslušenství každý systém využívá řady doplňků. Předpokládá se využití rohových lišt, rohových výztuží, lišt s tkaninou pro napojení u oken a dveří, parapetní profil, těsnící pásky do spár (pružné utěsnění spár se stavebními prvky rozpínavou páskou), dilatační profily, silikonový a akrylátový tmel... Profily používané ve vodorovné poloze budou vždy s okapničkou. Soklové zdivo objektu družiny a spojovacího krčku: Zateplení soklového zdiva nad terénem bude provedeno stejným systémem jako obvodová konstrukce objektu školy. Rozdílem je použití tepelné izolace bude použita tepelná izolace z polystyrénových fasádních izolačních desek EPS soklové desky tl. 80 mm. Tepelná izolace bude zatažena min. 500 mm pod přilehlý terén okapový chodník. Jako finální vrstva bude použita dekorativní omítka z barevného drceného kameniva obsahující organické pojivo, odolná vůči mechanickému poškození, dlouhodobě odolávající povětrnostním vlivům, stálobarevná, odolná proti UV záření a špinění. V případě zjištění závažných nedostatků a poruch stávajících hydroizolačních vrstev bude přizván projektant. Otvorové výplně objektu družiny a spojovacího krčku: Před úpravou fasády budou vyměněna stávající dřevěná okna, která již jsou na pokraji své životnosti (netěsní, pokroucené rámy ). Základní zásadou je, aby nová plastová okna měla přibližně stejný vzhled a členění jako stávající již vyměněná plastová okna a aby byla bílé barvy. Okna na severní fasádě jsou již po výměně. Rozměry nutno dodavatelskou firmou zaměřit na místě. Je vybrán plastový 5-ti komorový profil. Okna jsou kompletizovaná zasklená izolačním dvojsklem, kde hodnota součinitele prostupu tepla U w = 1,14 W/m 2 K. Vstupní dveře jsou osazeny do stávajícího otvor. Vstupní dveře jsou z tříkomorového hliníkového systému, kde hodnota součinitele prostupu tepla U w = 1,8 W/m 2 K. Přesné rozměry si dodavatelská firma musí zaměřit přímo na stavbě. Upozorňuji, že bude proveden kontaktní zateplovací systém na ostění a nadpraží oken a dveří, tudíž budou použity patřičné rozšiřovací profily umožňující lepení izolantu těsně k okenním a 14

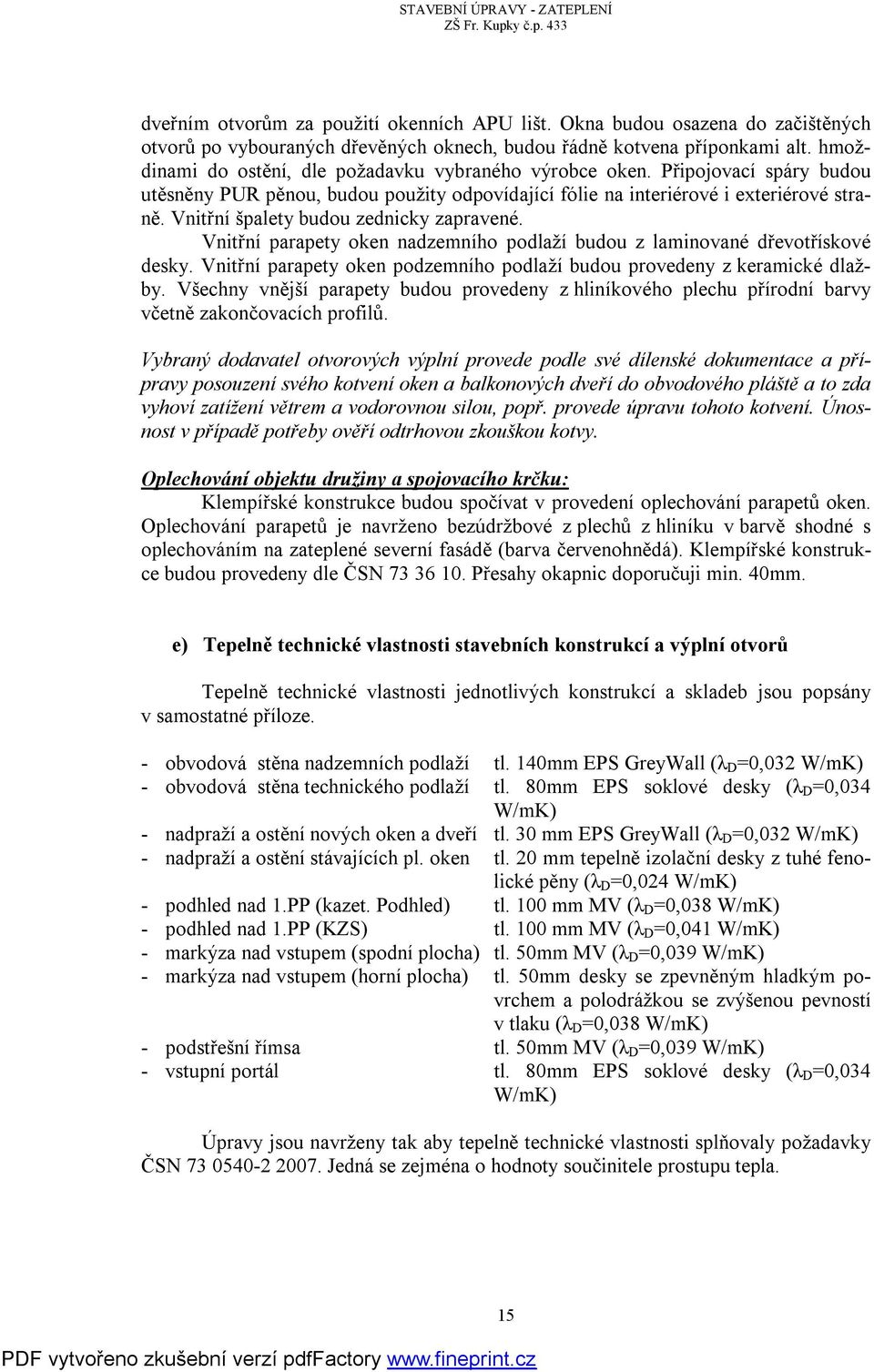

16 dveřním otvorům za použití okenních APU lišt. Okna budou osazena do začištěných otvorů po vybouraných dřevěných oknech, budou řádně kotvena příponkami alt. hmoždinami do ostění, dle požadavku vybraného výrobce oken. Připojovací spáry budou utěsněny PUR pěnou, budou použity odpovídající fólie na interiérové i exteriérové straně. Vnitřní špalety budou zednicky zapravené. Vnitřní parapety oken nadzemního podlaží budou z laminované dřevotřískové desky. Vnitřní parapety oken podzemního podlaží budou provedeny z keramické dlažby. Všechny vnější parapety budou provedeny z hliníkového plechu přírodní barvy včetně zakončovacích profilů. Vybraný dodavatel otvorových výplní provede podle své dílenské dokumentace a přípravy posouzení svého kotvení oken a balkonových dveří do obvodového pláště a to zda vyhoví zatížení větrem a vodorovnou silou, popř. provede úpravu tohoto kotvení. Únosnost v případě potřeby ověří odtrhovou zkouškou kotvy. Oplechování objektu družiny a spojovacího krčku: Klempířské konstrukce budou spočívat v provedení oplechování parapetů oken. Oplechování parapetů je navrženo bezúdržbové z plechů z hliníku v barvě shodné s oplechováním na zateplené severní fasádě (barva červenohnědá). Klempířské konstrukce budou provedeny dle ČSN Přesahy okapnic doporučuji min. 40mm. e) Tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů Tepelně technické vlastnosti jednotlivých konstrukcí a skladeb jsou popsány v samostatné příloze. - obvodová stěna nadzemních podlaží tl. 140mm EPS GreyWall (λ D =0,032 W/mK) - obvodová stěna technického podlaží tl. 80mm EPS soklové desky (λ D =0,034 W/mK) - nadpraží a ostění nových oken a dveří tl. 30 mm EPS GreyWall (λ D =0,032 W/mK) - nadpraží a ostění stávajících pl. oken tl. 20 mm tepelně izolační desky z tuhé fenolické pěny (λ D =0,024 W/mK) - podhled nad 1.PP (kazet. Podhled) tl. 100 mm MV (λ D =0,038 W/mK) - podhled nad 1.PP (KZS) tl. 100 mm MV (λ D =0,041 W/mK) - markýza nad vstupem (spodní plocha) tl. 50mm MV (λ D =0,039 W/mK) - markýza nad vstupem (horní plocha) tl. 50mm desky se zpevněným hladkým povrchem a polodrážkou se zvýšenou pevností v tlaku (λ D =0,038 W/mK) - podstřešní římsa tl. 50mm MV (λ D =0,039 W/mK) - vstupní portál tl. 80mm EPS soklové desky (λ D =0,034 W/mK) Úpravy jsou navrženy tak aby tepelně technické vlastnosti splňovaly požadavky ČSN Jedná se zejména o hodnoty součinitele prostupu tepla. 15

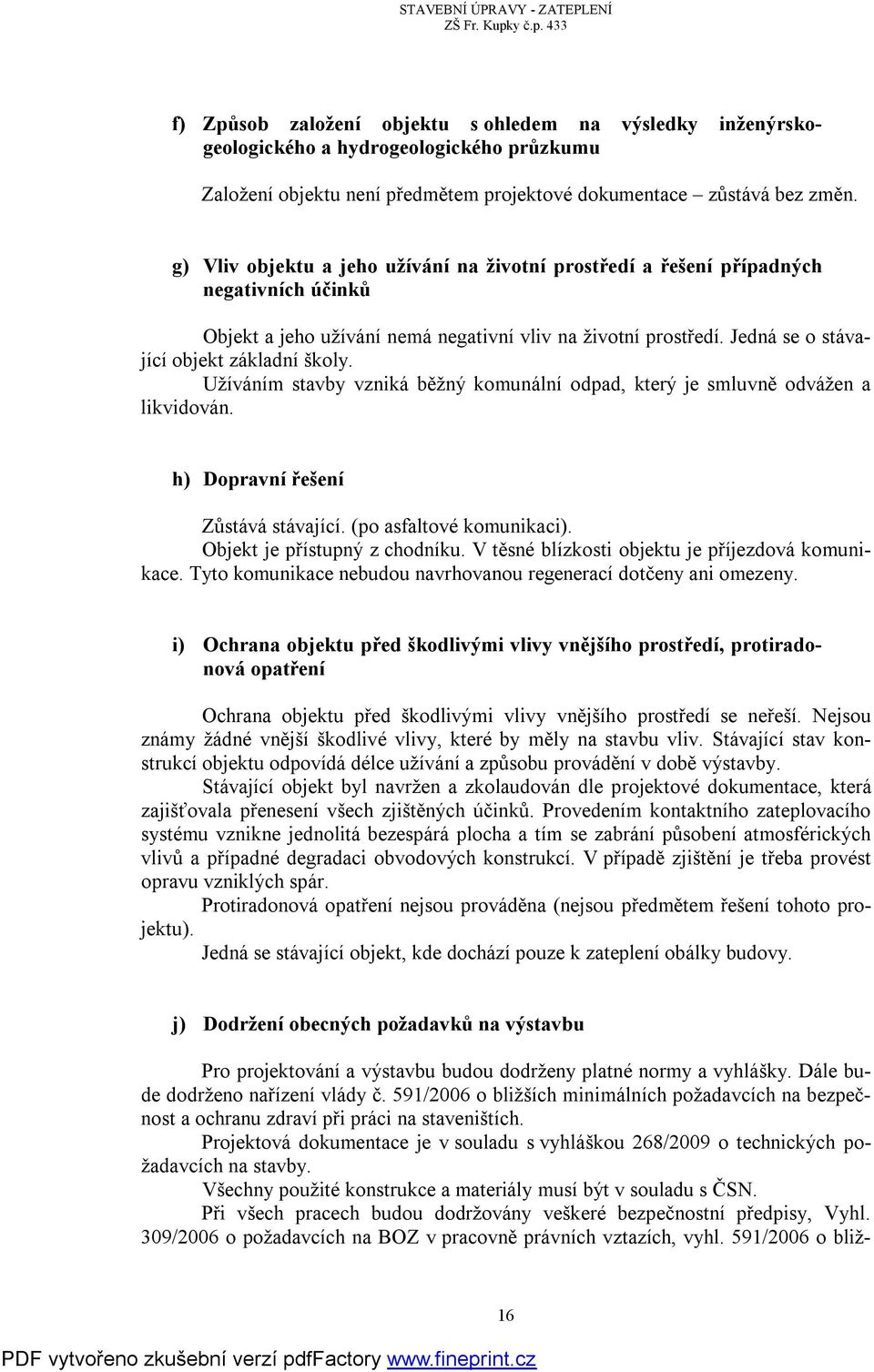

17 f) Způsob založení objektu s ohledem na výsledky inženýrskogeologického a hydrogeologického průzkumu Založení objektu není předmětem projektové dokumentace zůstává bez změn. g) Vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků Objekt a jeho užívání nemá negativní vliv na životní prostředí. Jedná se o stávající objekt základní školy. Užíváním stavby vzniká běžný komunální odpad, který je smluvně odvážen a likvidován. h) Dopravní řešení Zůstává stávající. (po asfaltové komunikaci). Objekt je přístupný z chodníku. V těsné blízkosti objektu je příjezdová komunikace. Tyto komunikace nebudou navrhovanou regenerací dotčeny ani omezeny. i) Ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonová opatření Ochrana objektu před škodlivými vlivy vnějšího prostředí se neřeší. Nejsou známy žádné vnější škodlivé vlivy, které by měly na stavbu vliv. Stávající stav konstrukcí objektu odpovídá délce užívání a způsobu provádění v době výstavby. Stávající objekt byl navržen a zkolaudován dle projektové dokumentace, která zajišťovala přenesení všech zjištěných účinků. Provedením kontaktního zateplovacího systému vznikne jednolitá bezespárá plocha a tím se zabrání působení atmosférických vlivů a případné degradaci obvodových konstrukcí. V případě zjištění je třeba provést opravu vzniklých spár. Protiradonová opatření nejsou prováděna (nejsou předmětem řešení tohoto projektu). Jedná se stávající objekt, kde dochází pouze k zateplení obálky budovy. j) Dodržení obecných požadavků na výstavbu Pro projektování a výstavbu budou dodrženy platné normy a vyhlášky. Dále bude dodrženo nařízení vlády č. 591/2006 o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. Projektová dokumentace je v souladu s vyhláškou 268/2009 o technických požadavcích na stavby. Všechny použité konstrukce a materiály musí být v souladu s ČSN. Při všech pracech budou dodržovány veškeré bezpečnostní předpisy, Vyhl. 309/2006 o požadavcích na BOZ v pracovně právních vztazích, vyhl. 591/2006 o bliž- 16

18 ších požadavcích na bezpečnost práce, vyhl. 362/2005 o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky a vyhláškou č. 499/2006 o dokumentaci staveb, příloha č. 4 dokumentace bouracích prací. Profese budou provádět odborné firmy, které mají k této činnosti příslušná oprávnění a vydají potřebné revize. Zvláště upozorňuji na práci ve výškách, na správné kotvení lešení a na manipulaci s elektrickým nářadím. Při práci s materiály je nutno používat prostředky osobní ochrany, pracovat v rukavicích. Při vniknutí materiálu do očí je nutno oči okamžitě vypláchnout čistou vodou a vyhledat lékařské ošetření. Zhotovitelská firma vypracuje v souladu s vyhl. technologický postup výstavby k zajištění BOZ vč. posouzení stability v nedokončených rozmontovaných stavech. Dodavatel musí : - zabezpečit bezprostřední okolí stavby instalací vhodných zábran znemožňujících přístup do blízkosti obvodového zdiva. Zábrany musí být instalovány v takové vzdálenosti, aby případné separované padající části stavby ani z nejvyšší úrovně nemohly ohrozit životy a zdraví osob pohybujících se v blízkosti stavby. Zábrany musí být na místě až do doby provedení celkové sanace obvodového pláště bytového domu. - zajistit okamžitý zákaz vstupu na balkony z důvodu možného pádu osob a tedy možného ohrožení života a zdraví osob v důsledku nevyhovujícího stavu konstrukce balkonů, zejména pak jejich zkorodovaného ochranného zábradlí. Balkony musí být zajištěny tak, aby nebylo možno běžným způsobem otevřít vstupní dveře z obytného prostoru na balkon. - veškeré separované části krycí betonové vrstvy dílců a separované části obvodového pláště musí být odstraněny a provedena následná sanace statických a korozních poruch. Bude provedena reprofilace výztuže a betonu odstranění závad způsobených degradací krycí vrstvy betonu, případně bude provedena oprava vrchní vrstvy fasády Vypracoval : Ing. Filip Marek Zpracováno: 01/

19 SKLADBY KONSTRUKCÍ: Obsah: A. OBVODOVÉ STĚNY B. ŠPALETY OKEN A DVEŘÍ C. OBVODOVÉ STĚNY SOKL NAD TERÉNEM D. OBVODOVÉ STĚNY SOKL POD TERÉNEM E. STŘÍŠKY AND VSTUPY F. VSTUPNÍ PORTÁL G. PODHLED TECHNICKÉHO PODLAŽÍ H. PODSTŘEŠNÍ ŘÍMSA I. KLEMPÍŘSKÉ VÝROBKY A OPLECHOVÁNÍ J. STĚNY SUTERÉNU POŠKOZENÉ VLHKOSTÍ K. OPRAVA FASÁDNÍ VRSTVY (OBJEKT DRUŽINY) A) OBVODOVÉ STĚNY - Stávající konstrukce zdivo z cihel plných s vrchní fasádní vrstvou z břízolitu Omítku odstranit až na cihelné zdivo Povrch překontrolovat vizuelně, poklepem očistit, omést, odmastit Tlakovou vodou vymýt - Ručně zpracovatelný cementový podhoz (100% povrchu) - Vápenocementová ručně zpracovatelná omítka (100% povrchu) - Penetrace povrchu nátěrem - Nanesení lepící a stěrkovací hmoty vhodné pro lepení tepelné izolace z desek EPS GreyWall Vzhledem k nerovnosti podkladu dvojnásobná spotřeba - Tepelná izolace polystyrénové fasádní izolační desky EPS GreyWall tl. 140 mm Vlastností uvedených v popisu v technické zprávě (λ D =0,032 W/mK) Desky kromě lepení mechanicky kotveny talířovými hmoždinkami (okrajové pásmo 8-10ks/m 2, plocha min. 6ks/m 2 ) Kotvení min 50 mm do podkladu (cihelné zdivo bez tloušťky omítek), talířové hmoždinky zapuštěny min. 20mm pod povrch tepelné izolace, hmoždinky se zátkou eliminující tepelné mosty (do výšky cca 250 mm nad předstupující konstrukce použít desky z extrudovaného fasádního polystyrenu) - Úprava povrchu přebroušením, přestěrkováním - Nanesení lepící a stěrkovací hmoty používané k lepení a k uložení výztuže tkaniny - Přebroušení povrchu - Univerzální podkladní nátěr pro pastovité omítky základní nátěr pro vyrovnání nasákavosti podkladu a zajištění přilnavosti Tónování sladěno do barevného odstínu finální omítky - Hlazená strukturální pastovitá probarvená omítka na bázi silikonu, zrnitost 1,5mm, elastická, odolná vůči mechanickému poškození, dlouhodobě odolávající povětrnostním vlivům, stálobarevná, odolná proti UV záření a špinění Barevné řešení a zrnitost viz pohledy 1

20 B) ŠPALETY OKEN A DVEŘÍ - Dtto A) - Tepelné izolace polystyrénové fasádní izolační desky EPS GreyWall tl. 30 mm Vlastností uvedených v popisu v technické zprávě (λ D =0,032 W/mK) Ostění a nadpraží oken západní fasády, kde jsou již okna vyměněná za plastové výrobky, budou zatepleny tepelnou izolací z desek z tuhé fenolické pěny tl. 20mm (λ D =0,024 W/mK). Toto řešení je navrženo z důvodu zanechání malého prostoru u rámu oken pro možnost provedení kontaktního zateplení. C) OBVODOVÉ STĚNY SOKL NAD TERÉNEM - Stávající konstrukce zdivo z cihel plných s vrchní fasádní vrstvou z břízolitu Omítku odstranit až na cihelné zdivo Povrch překontrolovat vizuelně, poklepem očistit, omést, odmastit Tlakovou vodou vymýt - Ručně zpracovatelný cementový podhoz (100% povrchu) - Vápenocementová ručně zpracovatelná omítka (100% povrchu) - Penetrace povrchu nátěrem - Nanesení lepící a stěrkovací hmoty vhodné pro lepení soklových desek Vzhledem k nerovnosti podkladu dvojnásobná spotřeba - Tepelná izolace polystyrénové fasádní izolační desky EPS soklové desky tl. 80 mm Vlastností uvedených v popisu v technické zprávě (λ D =0,034 W/mK) Desky kromě lepení mechanicky kotveny talířovými hmoždinkami Kotvení min 50 mm do podkladu, 6 ks/m 2 (tepelná izolace zatažena min 500 mm pod přilehlý terén) - Úprava povrchu přebroušením, přestěrkováním - Nanesení lepící a stěrkovací hmoty používané k lepení a k uložení výztuže tkaniny - Přebroušení povrchu - Univerzální podkladní nátěr pro pastovité omítky základní nátěr pro vyrovnání nasákavosti podkladu a zajištění přilnavosti Tónování sladěno do barevného odstínu finální omítky - Dekorativní omítka z barevného drceného kameniva obsahující organické pojivo, odolná vůči mechanickému poškození, dlouhodobě odolávající povětrnostním vlivům, stálobarevná, odolná proti UV záření a špinění Barevné řešení a zrnitost viz pohledy D) OBVODOVÉ STĚNY SOKL POD TERÉNEM - Stávající konstrukce - zdivo z cihel plných (předpoklad hydroizolačních vrstev a cihelné přizdívky) - Odstranění přizdívky s velkou opatrností tak, aby byla minimálně poškozena svislé hydroizolační vrstva 2

21 - Dle zjištěné skutečnosti oprava svislé hydroizolace natavením asfaltového modifikovaného pásu s podkladní asfaltovým penetračním nátěrem - Nopová folie - tvarovaná hydroizolační nopová fólie vhodná pro odvětrání vlhkého zdiva zatažení min. 300mm pod předpokládanou úroveň vodorovné hydroizolační vrstvy nopová folie bude zaříznuta a vsunuta do tepelné izolace soklu - Geotextilie - netkaná ochranná, separační a drenážní textilie (plošná hmotnost 300g/m 2 ) - Zpětný hutněný zásyp, uloženo drenážní potrubí V případě ujištění závažných nedostatků a poruch stávajících hydroizolačních vrstev bude přizván projektant. E) STŘÍŠKY AND VSTUPY Přípravné práce - Odstranění stávajících povrchů (oplechování, spádové vrstvy) až na zdravou nosnou železobetonovou konstrukci - Povrch překontrolovat vizuelně, poklepem očistit, omést, odmastit - Tlakovou vodou vymýt Spodní plocha - Stávající konstrukce železobetonové konzoly s vrchní fasádní vrstvou z břízolitu Volné a nesoudržné části omítek odstranit Povrch překontrolovat vizuelně, poklepem očistit, omést, odmastit Tlakovou vodou vymýt - Oprava poškozených míst (chemické ošetření výztuže, adhezní můstek, reprofilační hmota) odhad cca 20% spodní plochy markýzy - Penetrace povrchu nátěrem - Nanesení lepící a stěrkovací hmoty vhodné pro lepení desek z minerální vaty Vzhledem k nerovnosti podkladu dvojnásobná spotřeba - Tepelná izolace desky z minerální vaty s kolmou orientací vláken pro použití v kontaktních zateplovacích systémech tl. 50 mm, se stupněm hořlavosti B Vlastností uvedených v popisu v technické zprávě (λ D =0,041 W/mK) Desky kromě lepení mechanicky kotveny talířovými hmoždinkami Kotvení min 50 mm do podkladu, 6 ks/m 2 - Úprava povrchu přebroušením, přestěrkováním - Nanesení lepící a stěrkovací hmoty používané k lepení a k uložení výztuže tkaniny - Přebroušení povrchu - Univerzální podkladní nátěr pro pastovité omítky základní nátěr pro vyrovnání nasákavosti podkladu a zajištění přilnavosti Tónování sladěno do barevného odstínu finální omítky - Hlazená strukturální pastovitá probarvená omítka na bázi silikonu, zrnitost 1,5mm, elastická, odolná vůči mechanickému poškození, dlouhodobě odolávající povětrnostním vlivům, stálobarevná, odolná proti UV záření a špinění Barevné řešení a zrnitost viz pohledy Horní plocha - Stávající konstrukce železobetonové konzoly 3

22 Volné a nesoudržné části odstranit Povrch překontrolovat vizuelně, poklepem očistit, omést, odmastit Tlakovou vodou vymýt - Oprava poškozených míst (chemické ošetření výztuže, adhezní můstek) ) odhad cca 10% horní plochy markýzy - Provedení spádové vrstvy v tl mm (spád cca 2%), podlahová hmota určená pro provádění vyrovnávacích vrstev vnějších připojených potěrů - Tepelná izolace desky se zpevněným hladkým povrchem a polodrážkou, zvýšenou pevností v tlaku, vhodné pro střešní terasy a balkony tl. 50 mm Desky přilepeny k podkladu lepící hmotou - Nanesení lepící a stěrkovací hmoty používané k lepení a k uložení výztuže tkaniny Provedeno ve dvojí vrstvě (vždy min. 4mm s armovací tkaninou, celková tloušťka min. 8mm) - Oplechování celé plochy plech s plastovou povrchovou úpravou včetně napojení na fasádu a provedení okapní hrany, v čele proveden čtvercový podokapní žlab s chrličem Na opravu železobetonových konstrukcí musí být použit certifikovaný sanační systém F) VSTUPNÍ PORTÁL - Stávající konstrukce zdivo z cihel plných s vrchní fasádní vrstvou z břízolitu Volné a nesoudržné části omítek odstranit Povrch překontrolovat vizuelně, poklepem očistit, omést, odmastit Tlakovou vodou vymýt - Penetrace povrchu nátěrem - Nanesení lepící a stěrkovací hmoty weber.therm elastik Vzhledem k nerovnosti podkladu dvojnásobná spotřeba - Tepelná izolace polystyrénové fasádní izolační desky EPS soklové desky tl. 80 mm Vlastností uvedených v popisu v technické zprávě (λ D =0,034 W/mK) Desky kromě lepení mechanicky kotveny talířovými hmoždinkami Kotvení min 50 mm do podkladu, 6 ks/m 2 - Úprava povrchu přebroušením, přestěrkováním - Nanesení lepící a stěrkovací hmoty používané k lepení a k uložení výztuže tkaniny - Přebroušení povrchu - Univerzální podkladní nátěr pro pastovité omítky základní nátěr pro vyrovnání nasákavosti podkladu a zajištění přilnavosti Tónování sladěno do barevného odstínu finální omítky - Dekorativní omítka z barevného drceného kameniva obsahující organické pojivo, odolná vůči mechanickému poškození, dlouhodobě odolávající povětrnostním vlivům, stálobarevná, odolná proti UV záření a špinění Barevné řešení a zrnitost viz pohledy 4
