Ing. Vladimír Jirka, Ph.D. Pozemní stavitelství II cvičení; úloha pátá Zastřešení objektu dřevěnou konstrukcí krovu

Rozměr: px
Začít zobrazení ze stránky:

Download "Ing. Vladimír Jirka, Ph.D. Pozemní stavitelství II cvičení; úloha pátá Zastřešení objektu dřevěnou konstrukcí krovu"

Transkript

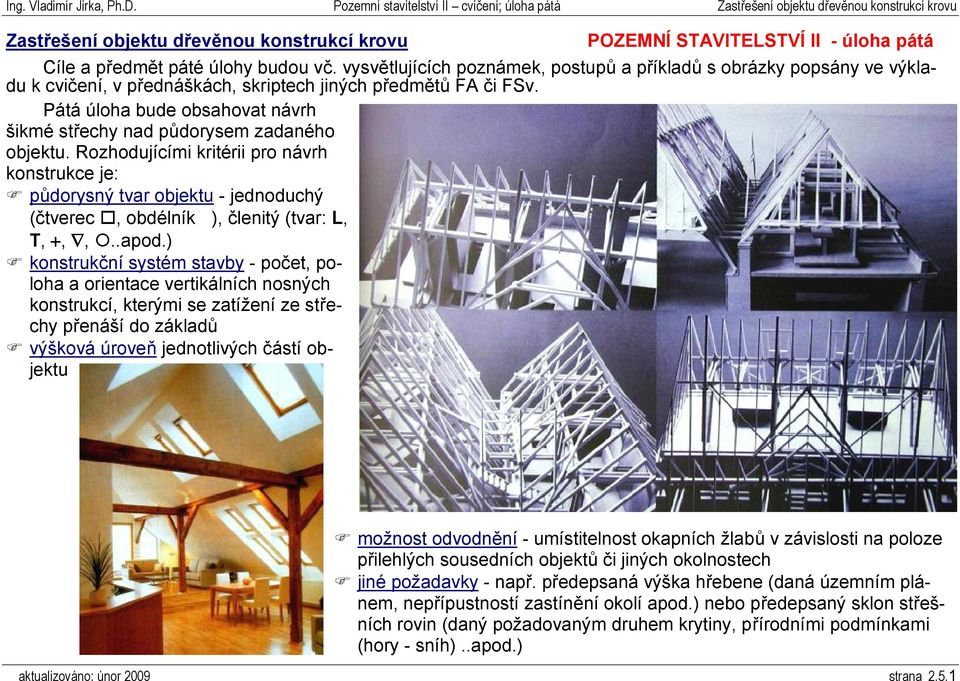

1 Zastřešení objektu dřevěnou konstrukcí krovu POZEMNÍ STAVITELSTVÍ II - úloha pátá Cíle a předmět páté úlohy budou vč. vysvětlujících poznámek, postupů a příkladů s obrázky popsány ve výkladu k cvičení, v přednáškách, skriptech jiných předmětů FA či FSv. Pátá úloha bude obsahovat návrh šikmé střechy nad půdorysem zadaného objektu. Rozhodujícími kritérii pro návrh konstrukce je: půdorysný tvar objektu - jednoduchý (čtverec, obdélník ), členitý (tvar: L, T, +,,..apod.) konstrukční systém stavby - počet, poloha a orientace vertikálních nosných konstrukcí, kterými se zatížení ze střechy přenáší do základů výšková úroveň jednotlivých částí objektu možnost odvodnění - umístitelnost okapních žlabů v závislosti na poloze přilehlých sousedních objektů či jiných okolnostech jiné požadavky - např. předepsaná výška hřebene (daná územním plánem, nepřípustností zastínění okolí apod.) nebo předepsaný sklon střešních rovin (daný požadovaným druhem krytiny, přírodními podmínkami (hory - sníh)..apod.) aktualizováno: únor 2009 strana 2.5.1

2 Základní typy střech podle tvaru (nad obdélníkovým půdorysem) jedna odvodňovaná hrana střecha pultová dvě odvodňované hrany, obvykle protilehlé střecha sedlová když dva dělají totéž výsledek nebývá stejný! čtyři odvodňované hrany, celý obvod střecha valbová (nad čtvercem stanová) aktualizováno: únor 2009 strana 2.5.2

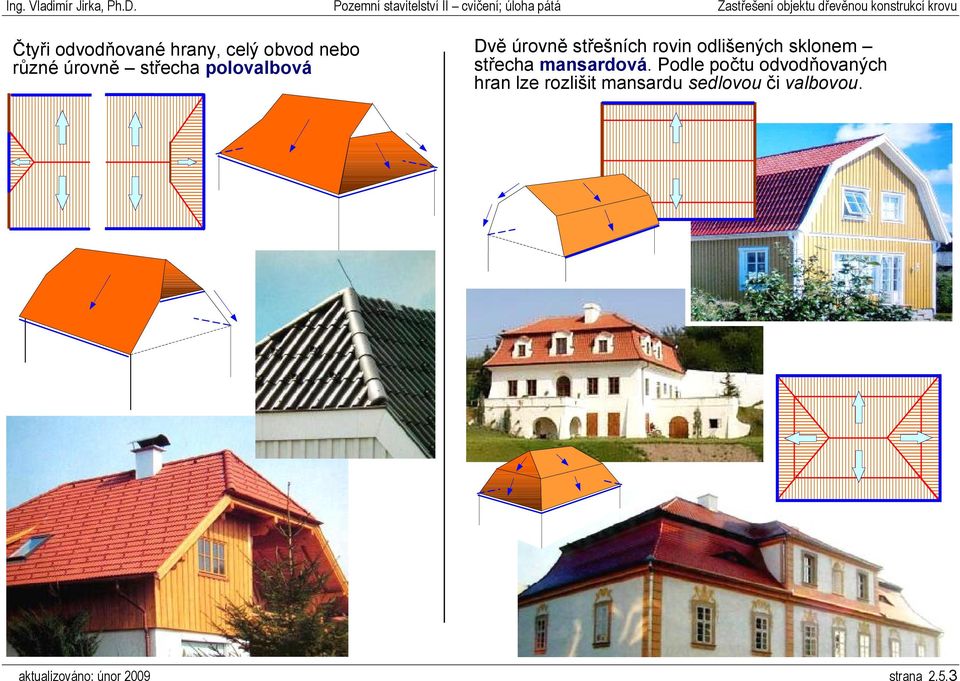

3 Čtyři odvodňované hrany, celý obvod nebo různé úrovně střecha polovalbová Dvě úrovně střešních rovin odlišených sklonem střecha mansardová. Podle počtu odvodňovaných hran lze rozlišit mansardu sedlovou či valbovou. aktualizováno: únor 2009 strana 2.5.3

4 Příklady kombinace střech sedlových a valbových, identického sklonu, nad členitým pravoúhlým půdorysem. Varianty: s hřebeny ve stejné úrovni a v rozdílné úrovni. střechy věžové: cibulová věž kostela v Bobrové, Žďár nad Sázavou V A gotická, šířka A = výšce V Francouzská, sklon 60 cibulová báň aktualizováno: únor 2009 strana 2.5.4

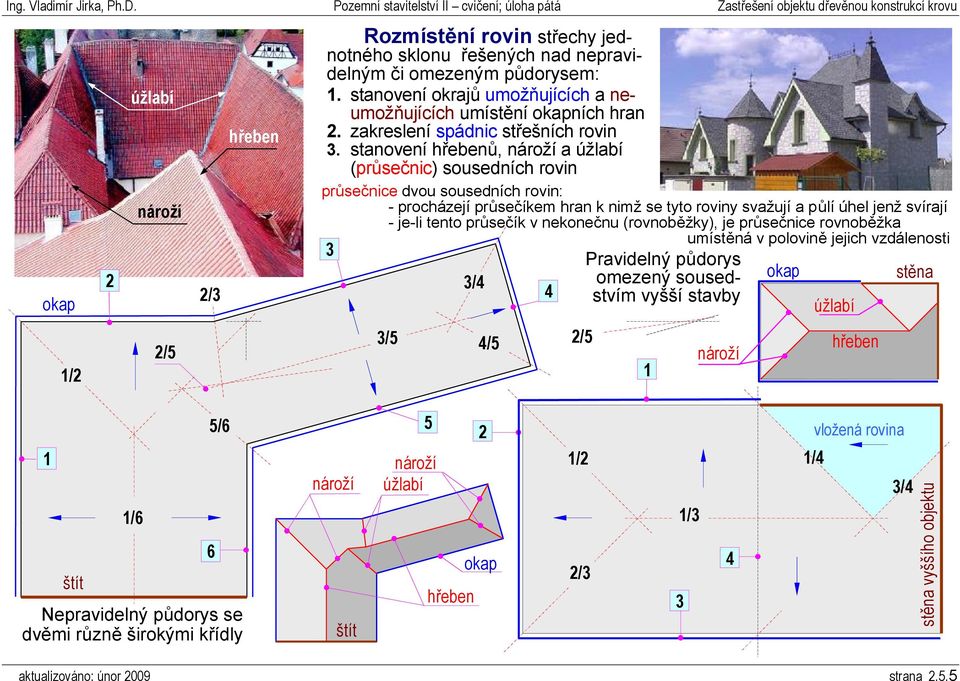

5 okap 2 úžlabí nároží 2/3 hřeben Rozmístění rovin střechy jednotného sklonu řešených nad nepravidelným či omezeným půdorysem: 1. stanovení okrajů umožňujících a neumožňujících umístění okapních hran 2. zakreslení spádnic střešních rovin 3. stanovení hřebenů, nároží a úžlabí (průsečnic) sousedních rovin průsečnice dvou sousedních rovin: - procházejí průsečíkem hran k nimž se tyto roviny svažují a půlí úhel jenž svírají - je-li tento průsečík v nekonečnu (rovnoběžky), je průsečnice rovnoběžka umístěná v polovině jejich vzdálenosti 3 3/4 4 Pravidelný půdorys omezený sousedstvím vyšší stavby okap úžlabí stěna 1/2 2/5 3/5 4/5 2/5 1 nároží hřeben 1 štít 1/6 5/6 Nepravidelný půdorys se dvěmi různě širokými křídly 6 nároží štít 5 nároží úžlabí hřeben 2 okap 1/2 2/3 1/3 3 4 vložená rovina 1/4 3/4 stěna vyššího objektu aktualizováno: únor 2009 strana 2.5.5

6 Názvosloví konstrukcí krovu: ŘEZ PŘÍČNÝ vrcholové 60 80/160 vzpěrný trám 140/160 vzpěra 140/140 vaznice pozední (pozednice) 160/140 sloupek 140/140 pásek 100/120 hřeben šikmý sloupek dolní 60 80/160 krytina vaznice střední 140/160 střední 60 80/160 krokev 100/ /160 vrcholové ŘEZ PODÉLNÝ střední dolní pásky plná vazba krokev jalová vazba hřeben vaznice střední pozednice strop vazný trám 200/240 okapní žlab vazný trám strop PŮDORYS jalová vazba plná vazba pásek soustava vaznicová STOJATÁ STOLICE - LEŽATÁ stř.vaznice hřeben krokev pásek vazný trám pozednice okapní žlab kce krovu v prostoru podkroví pásky vaznice sloupek aktualizováno: únor 2009 strana 2.5.6

7 Kreslení a kótování krovu v půdorysu: nárožní 3,60 4,50 m 0,80 1,20 m pásky horizontální úžlabní 3,0 m + 6,300 štítové pilíře výměna pouze základní konstrukce bez laťování a krytiny viditelné hrany stavby i horizontálních konstrukcí krovu tenkou plnou čárou sloupky a čela kleštin, nadstavby, tlustou plnou čárou veškeré šikmo položené prvky (krokve, vzpěry, pásky apod.) tenkou čerchovanou čárou průsečnice střešních rovin (hřebeny, nároží, úžlabí) tlustou čerchovanou čárou se 2 tečkami) aktualizováno: únor 2009 strana 2.5.7

8 Model krovu vaznicové soustavy širší část štít nároží užší část objekt o půdorysném obrysu asymetrického L valbové ukončení 2 střední vaznice hřebenová vaz. úžlabí aktualizováno: únor 2009 strana 2.5.8

9 Varianty umístění plných vazeb u krovu vaznicové soustavy vůči štítové stěně: štítová stěna střední vaznice hřeben konzola u valbového zakončení: plná vazba v místě protnutí středové vaznice s nárožím: pozednice ,60 4,50 m plná vazba pilíř štítové stěny 3000 výztužné pilíře štítových stěn lze využít k podepření středových, případně hřebenové vaznice 0,90 1,30 m plná vazba posunuta o jedno pole krokví od místa protnutí středové vaznice s nárožím (vykonzolováno) aktualizováno: únor 2009 strana 2.5.9

10 pozednice ± ± ± tesařský spoj dolní vrchol. ± vrcholová (středová) vaznice ± ± tesařský spoj < < ± ± ± vrcholové ± Schéma pro návrh krovu vaznicové soustavy v závislosti na šířce objektu: vrcholová vaznice aktualizováno: únor 2009 strana

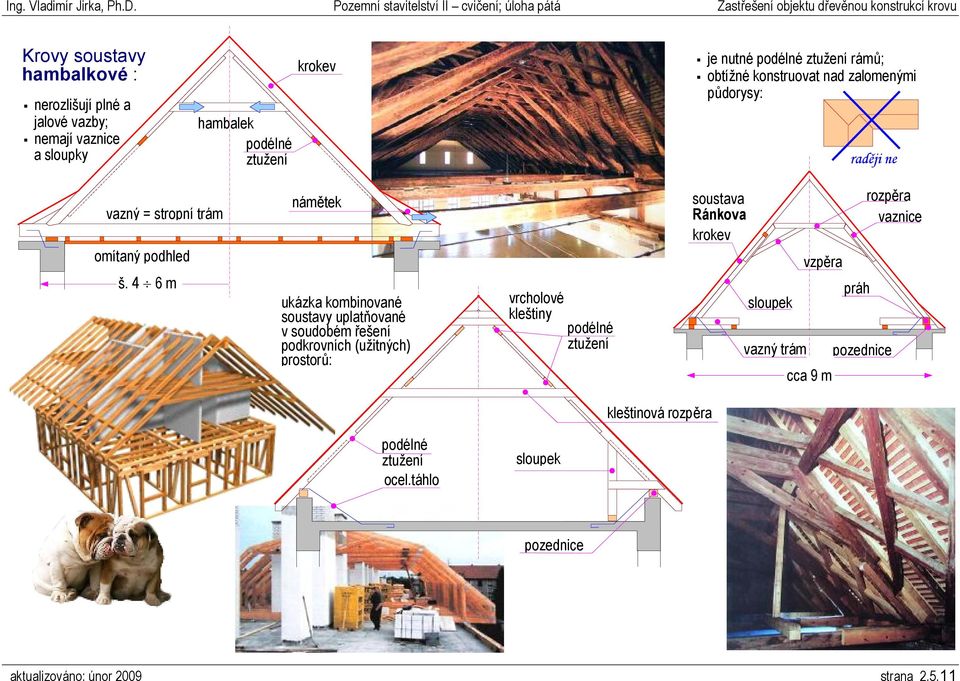

11 Krovy soustavy hambalkové : nerozlišují plné a jalové vazby; nemají vaznice a sloupky hambalek podélné ztužení krokev je nutné podélné ztužení rámů; obtížné konstruovat nad zalomenými půdorysy: raději ne vazný = stropní trám omítaný podhled š. 4 6 m námětek ukázka kombinované soustavy uplatňované v soudobém řešení podkrovních (užitných) prostorů: vrcholové podélné ztužení soustava Ránkova krokev sloupek vazný trám vzpěra cca 9 m práh pozednice rozpěra vaznice kleštinová rozpěra podélné ztužení ocel.táhlo sloupek pozednice aktualizováno: únor 2009 strana

12 vrcholové Krovy soustavy vaznicové další ukázky s vaznicí vrcholovou podélné ztužení dolní 5 5 kotvení pozednice stojatá stolice - ležatá izolace cca 4 6 m mansardová střecha mansardová střecha tvořená dřevěnými lepenými nosníky: cca 7,5 m vrcholové detail krokev krokev sloupek sloupek věšadlo vzpěra rámový nosník z prken (latí) hřeby po zednice cca 11 m vazný trám prkenné podbíjení ŘÍMSA Z DŘEVĚNÝCH PRVKŮ aktualizováno: únor 2009 strana

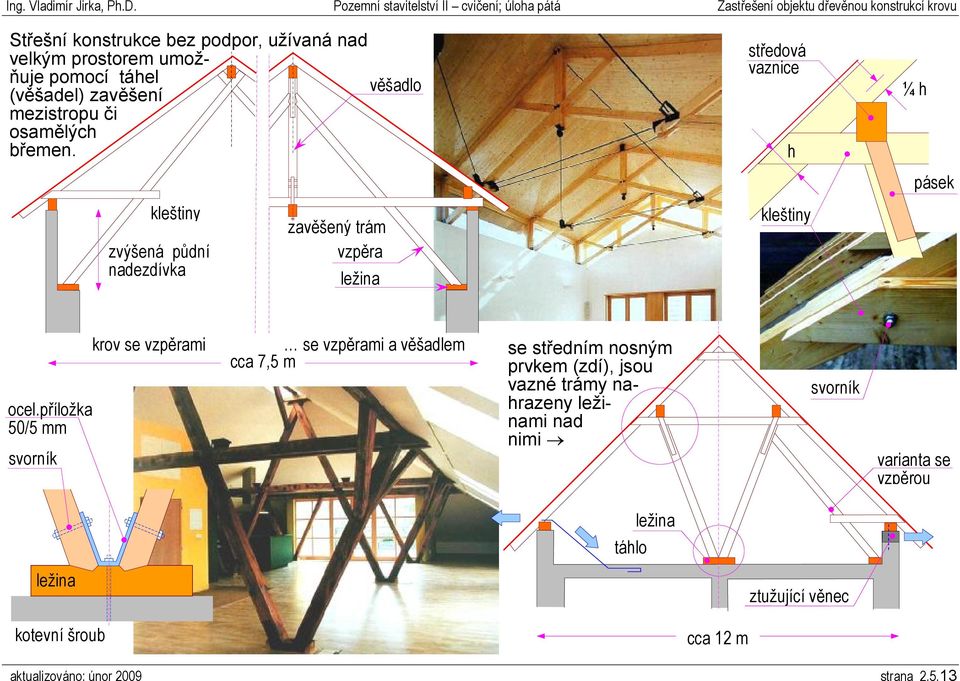

13 Střešní konstrukce bez podpor, užívaná nad velkým prostorem umožňuje pomocí táhel (věšadel) zavěšení mezistropu či osamělých břemen. zvýšená půdní nadezdívka zavěšený trám vzpěra ležina věšadlo středová vaznice h ¼ h pásek ocel.příložka 50/5 mm svorník krov se vzpěrami se vzpěrami a věšadlem cca 7,5 m se středním nosným prvkem (zdí), jsou vazné trámy nahrazeny ležinami nad nimi svorník varianta se vzpěrou táhlo ležina ležina ztužující věnec kotevní šroub cca 12 m aktualizováno: únor 2009 strana

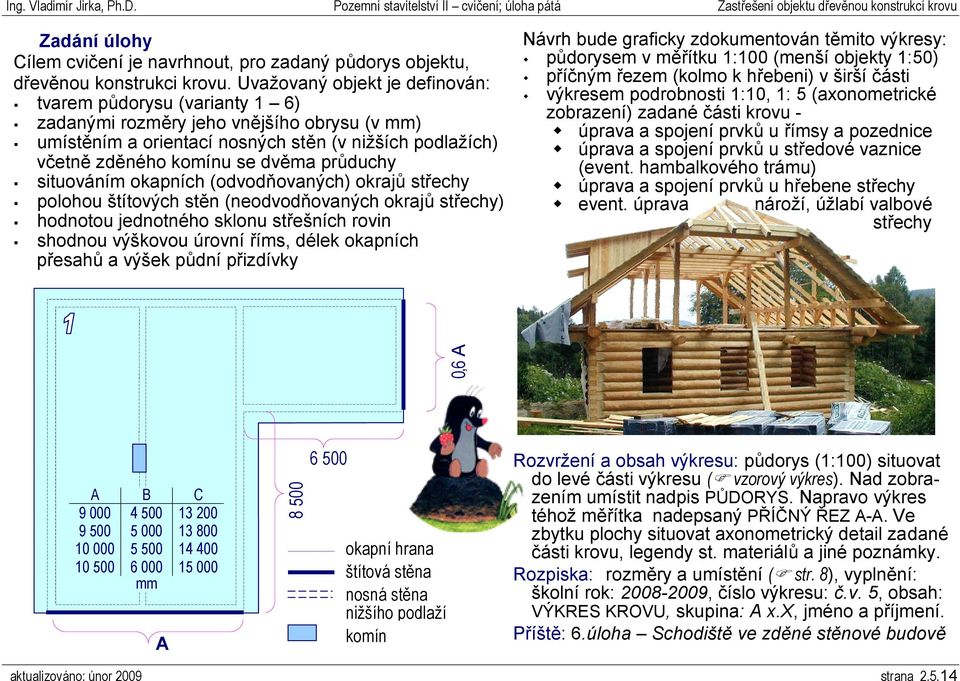

14 Zadání úlohy Cílem cvičení je navrhnout, pro zadaný půdorys objektu, dřevěnou konstrukci krovu. Uvažovaný objekt je definován: tvarem půdorysu (varianty 1 6) zadanými rozměry jeho vnějšího obrysu (v mm) umístěním a orientací nosných stěn (v nižších podlažích) včetně zděného komínu se dvěma průduchy situováním okapních (odvodňovaných) okrajů střechy polohou štítových stěn (neodvodňovaných okrajů střechy) hodnotou jednotného sklonu střešních rovin shodnou výškovou úrovní říms, délek okapních přesahů a výšek půdní přizdívky Návrh bude graficky zdokumentován těmito výkresy: půdorysem v měřítku 1:100 (menší objekty 1:50) příčným řezem (kolmo k hřebeni) v širší části výkresem podrobnosti 1:10, 1: 5 (axonometrické zobrazení) zadané části krovu - úprava a spojení prvků u římsy a pozednice úprava a spojení prvků u středové vaznice (event. hambalkového trámu) úprava a spojení prvků u hřebene střechy event. úprava nároží, úžlabí valbové střechy A B C mm A ,6 A okapní hrana štítová stěna nosná stěna nižšího podlaží komín Rozvržení a obsah výkresu: půdorys (1:100) situovat do levé části výkresu ( vzorový výkres). Nad zobrazením umístit nadpis PŮDORYS. Napravo výkres téhož měřítka nadepsaný PŘÍČNÝ ŘEZ A-A. Ve zbytku plochy situovat axonometrický detail zadané části krovu, legendy st. materiálů a jiné poznámky. Rozpiska: rozměry a umístění ( str. 8), vyplnění: školní rok: , číslo výkresu: č.v. 5, obsah: VÝKRES KROVU, skupina: A x.x, jméno a příjmení. Příště: 6.úloha Schodiště ve zděné stěnové budově aktualizováno: únor 2009 strana
