1 V y p r a c o v á n í p r o j e k t o v é d o k u m e n t a c e p r o r e a l i z a c i p o l n í c h c e s t d l e p l á n u s p o l e č n ý c h z a ř í z e n í K o P Ú M e t l y a P ř e d m í ř D o k u m e n t a c e p r o s t a v e b n í p o v o l e n í D o k u m e n t a c e p r o p r o v e d e n í s t a v b y SO101 POLNÍ CESTA SR1 SO102 POLNÍ CESTA SR3 SO103 POLNÍ CESTA SR7 SO201 MOST PŘES METELSKÝ POTOK K R A J J I H O Č E S K Ý O K R E S S T R A K O N I C E O B E C P Ř E D M Í Ř k. ú. M E T L Y, P Ř E D M Í Ř K v ě t e n Obsah: 1. IDENTIFIKAČNÍ ÚDAJE 2. ZÁKLADNÍ ÚDAJE O STAVBĚ 3. PŘEHLED VÝCHOZÍCH PODKLADŮ A PRŮZKUMŮ 4. ČLENĚNÍ STAVBY 5. PODMÍNKY REALIZACE STAVBY 6. PŘEHLED BUDOUCÍCH VLASTNÍKŮ A SPRÁVCŮ 7. PŘEDÁVÁNÍ ČÁSTÍ STAVBY DO UŽÍVÁNÍ 8. SOUHRNNÝ TECHNICKÝ POPIS STAVBY 9. VÝSLEDKY A ZÁVĚRY Z PODKLADŮ, PRŮZKUMŮ A MĚŘENÍ 10. DOTČENNÁ OCHRANNÁ PÁSMA, CHRÁNĚNÁ ÚZEMÍ, ZÁTOPOVÁ ÚZEMÍ, KULTURNÍ PAMÁTKY, PAMÁTKOVÉ REZERVACE, PAMÁTKOVÉ ZÓNY 11. ZÁSAH STAVBY DO ÚZEMÍ 12. NÁROKY STAVBY NA ZDROJE A JEJÍ POTŘEBY 13. VLIV STAVBY A PROVOZU NA POZEMNÍ KOMUNIKACI NA ZDRAVÍ A ŽIVOTNÍ PROSTŘEDÍ 14. OBECNÉ POŽADAVKY NA BEZPEČNOST A UŽITNÉ VLASTNOSTI 15. DALŠÍ POŽADAVKY Vypracoval: Autorský tým: ATELIÉR DoPI, s.r.o. Jana Čarka 1863/ České Budějovice Ing. Zbyněk Píša Ing. Petr Peltan Zdeněk Mihalik ATELIÉR DoPI, s.r.o. 1 / 9

2 1. IDENTIFIKAČNÍ ÚDAJE A) Označení stavby: Název stavby: Zakázkové číslo: Místo: Katastrální území: Druh stavby: Druh dokumentace: Vypracování projektové dokumentace pro realizaci polních cest Vypracování projektové dokumentace pro realizaci polních cest dle plánu společných zařízení KoPÚ Metly a Předmíř (číslo SoD zhotovitele) (číslo SoD objednatele) Kraj Jihočeský, okres Strakonice, obec Předmíř k.ú. Metly, k.ú. Předmíř Novostavba polní cesty Dokumentace pro stavební povolení Dokumentace pro provedení stavby B) Objednatel: Česká republika Státní pozemkový úřad Krajský pozemkový úřad pro Jihočeský kraj pobočka Strakonice Palackého náměstí Strakonice IČ: DIČ: CZ Kontaktní osoba: Ing. Marie Hromádková, tel.: , m.hromadkova@spucr.cz C) Zhotovitel: ATELIÉR DoPI, s.r.o. Jana Čarka 1863/ České Budějovice IČ: DIČ: CZ Předmět podnikání: Projektová činnost ve výstavbě Výroba, obchod a služby neuvedené v přílohách 1 až 3 živnostenského zákona Obchodní rejstřík: Krajský soud v Českých Budějovicích, oddíl C, vložka Autorizovaný inženýr: Ing. Zbyněk Píša, č. autorizace: obor dopravní stavby Tel.: , atelier@dopi.cz 2. ZÁKLADNÍ ÚDAJE O STAVBĚ A) Stručný popis návrhu stavby, její funkce, význam a umístění Tato projektová dokumentace řeší rekonstrukci polních cest SR1 a SR3 vedoucích v trasách stávajících cest a novostavbu polní cesty SR7 vedoucí převážně podél břehu rybníka Velký Háj. Polní cesty se nacházejí v k.ú. Metly a k.ú. Předmíř, budou sloužit především dopravnímu napojení a obsluze zemědělských a lesních pozemků. B) Předpokládaný průběh stavby, zahájení, etapizace, dokončení Předpokládané zahájení stavby bude v roce 2016, popř podle získání dotací na stavbu. Stavba bude probíhat podle harmonogramu výstavby vypracovaným vybraným zhotovitelem stavby. Etapizace se nepředpokládá. Do provozu bude celá stavba uvedena po dokončení. C) Vazby na regulační plán, územní plán a na vydané územní rozhodnutí včetně splnění jeho podmínek Jedná se o výstavbu polní cesty v rámci provedených komplexních pozemkových úprav, které nahrazují územní rozhodnutí. D) Stručná charakteristika území a jeho dosavadní využití Jedná se o území v extravilánu k.ú. Metly a k.ú. Předmíř, území je využíváno pro zemědělskou výrobu, nacházejí se zde též rybníky a lesy. V trase navržených cest SR1 a SR3 vedou již stávající polní cesty. E) Vliv technického řešení stavby a jejího provozu na krajinu, zdraví a životní prostředí Významný vliv na krajinu, zdraví, životní prostředí se nepředpokládá. Jedná se o polní cesty výškově řešené po terénu. Cesty SR1 a SR3 vedou v trasách stávajících cest, k hospodářskému provozu jsou využívány již v současnosti, rekonstrukcí se hospodářský provoz na cestách výrazně nezvětší. F) Celkový dopad stavby na dotčené území a navrhovaná opatření Dokončená stavba zlepší dostupnost území pro zemědělskou a lesnickou hospodářskou dopravu. 3. PŘEHLED VÝCHOZÍCH PODKLADŮ A PRŮZKUMŮ A) Projektové dokumentace a další podklady - Požadavky objednatele a zástupců obce Předmíř - ČSN , ČSN , ČSN , TP 170, Katalog vozovek polních cest - Vyjádření o existenci inženýrských sítí a zařízení jednotlivých správců - Průzkum terénu a vlastní měření za účasti objednatele ATELIÉR DoPI, s.r.o. 2 / 9

3 - Fotodokumentace pořízená zhotovitelem PD B) Mapové podklady, zaměření území a další geodetické podklady - Kopie katastrální mapy (digitální po komplexním úpravách) - Kopie ortofotomapy - Geodetické zaměření (polohopis v systému JTSK a výškopis v systému Balt po vyrovnání) zpracované odpovědnou osobou, Ing. Karlem Mikou, v dubnu 2015, IČ: C) Dopravní průzkum - Průzkum překážek a vegetace v šířce dopravního prostoru a rozhledových polí na připojeních D) Geotechnický a hydrogeologický průzkum - Inženýrsko-geologický průzkum v řešeném prostoru zpracovaný odpovědnou osobou, GEOSTAV STRAKONICE, s.r.o., Ing. Zdeněk Švehla, IČ: , DIČ: CZ ČLENĚNÍ STAVBY A) Způsob číslování a značení Číslování stavebních objektů je v souladu s Vyhláškou č. 146/2008 Sb. B) Určení jednotlivých částí stavby Stavba bude realizována jako celek. C) Členění stavby na části stavby, na stavební objekty a provozní soubory Stavba se člení na 4 stavební objekty: SO 101 POLNÍ CESTA SR1 SO 102 POLNÍ CESTA SR3 SO 103 POLNÍ CESTA SR7 SO 201 MOST PŘES METELSKÝ POTOK 5. PODMÍNKY REALIZACE STAVBY A) Věcné a časové vazby souvisejících staveb jiných stavebníků Stavba není časově vázána na jiné projektované stavby. B) Uvažovaný průběh výstavby a zajištění její plynulosti a koordinovanosti Stavba bude realizována jako celek za podmínek stanovených objednatelem stavby. Za plynulost a koordinovanost prací bude zodpovědný zhotovitel stavby. Předpokládaný průběh stavby: - vytýčení hranic pozemků (obvodu staveniště), vytýčení stavby a vytýčení inženýrských sítí - provedení přechodného dopravního značení - provedení potřebného kácení a odstranění křovin ze stavebního pozemku - provedení zemních prací (sejmutí ornice, odkopávky pro spodní stavbu, hloubení rýh), odvoz zeminy, uložení ornice - hutnění pláně, výměna podloží, zřízení trativodu, příkopu a propustků - položení ochranné konstrukční vrstvy se zhutněním - položení podkladní konstrukční vrstvy se zhutněním - položení obrusné konstrukční vrstvy z penetračního makadamu s dvouvrstvovým nátěrem - provedení úpravy svahů a přilehlého terénu (ohumusování využití sejmuté ornice, osetí travinou) - instalace dopravního zařízení a záchytného systému - odstranění přechodného dopravního značení - provedení výsadby zeleně C) Zajištění přístupu na stavbu Po celou dobu výstavby budou přístupy na staveniště umožněn z navazujících místních a účelových komunikací. Přístupy na stavbu jsou zakresleny v situacích stavby. D) Dopravní omezení, objížďky a výluky dopravy Zhotovitel stavby s dostatečným předstihem oznámí dotčeným hospodářským subjektům, že v průběhu stavby dojde k zamezení přístupu k okolním pozemkům. Přechodné dopravní značení na místní komunikaci bude instalováno zhotovitelem stavby před zahájením stavby. 6. PŘEHLED BUDOUCÍCH VLASTNÍKŮ A SPRÁVCŮ A) Seznam budoucích vlastníků a správců všechny stavební objekty obec Předmíř B) Způsob užívání jednotlivých objektů stavby Stavební objekty budou využívány dle účelu, ke kterému jsou určeny, jedná se o veřejně přístupné pozemní komunikace, jejich užívání bude v souladu se zákonem 361/2000 Sb. ve znění pozdějších předpisů ATELIÉR DoPI, s.r.o. 3 / 9

4 7. PŘEDÁVÁNÍ ČÁSTÍ STAVBY DO UŽÍVÁNÍ A) Možnosti (návrh) postupného předávání částí stavby do užívání Stavba bude předána do užívání jako celek dle zpracované PD. 8. SOUHRNNÝ TECHNICKÝ POPIS STAVBY 8.1 Souhrnný technický popis Předkládaná dokumentace řeší novostavbu 3 polních cest vedených převážně v trase stávajících cest. Součástí polní cesty SR1 je rekonstrukce stávajícího mostu přes Metelský potok. Polní cesty jsou kategorie P4,0/30 a P4,0/20 s vozovkou šířky 3 m a oboustrannými zemními krajnicemi zpevněnými štěrkodrtí v š. 2x 0,5 m. Kryt vozovky bude z penetračního makadamu s asfaltovými nátěry se zadrcením. Polní cesty jsou jednopruhové, obousměrné, v trasách jsou ve vhodných místech navrženy výhybny dl. 20 m. Větší počet výhyben není možné navrhnout, neboť to neumožňuje šířka pozemku, hráz rybníka, popřípadě sklon terénu. Další vyhýbání je možné na sjezdech a v jiných rozšířeních vozovky. Vozovka je dále rozšířena ve směrových obloucích poloměru menšího než 100 m, rozšíření je provedeno podle ČSN , předepsané šířky rozšíření je dosaženo uprostřed oblouku, na začátku a konci oblouku je rozšíření napojeno kružnicovými náběhy. Návrhová rychlost činí 30 km/h u polních cest SR1 a SR7, 20km/h u SR3. Příčný sklon činí 3,0%, podélný sklon a výškové řešení jsou dány průběhem stávajícího terénu a stávajících cest, pouze s nutnými úpravami kvůli dodržení hodnot předepsaných ČSN. Součástí řešení je sejmutí ornice, zřízení trativodu pod pláně komunikace, ohumusování a osetí zemního tělesa komunikace, kácení zeleně, náhradní a nová výsadba. 8.2 Technický popis jednotlivých objektů Pozemní komunikace a) Výčet a označení jednotlivých pozemních komunikací stavby SO 101 POLNÍ CESTA SR1 polní cesta SR1 SO 102 POLNÍ CESTA SR3 polní cesta SR3 SO 103 POLNÍ CESTA SR7 polní cesta SR7 b) Základní charakteristiky příslušných komunikací SO 101 POLNÍ CESTA SR1 Polní cesta P4,0/30, jednopruhová, obousměrná Délka polní cesty: 90,5 m ,3 m (celkem 1205,8) Šířka vozovky: 3,0 m Šířka krajnic: 0,5 m (zpevněny štěrkodrtí) Příčný sklon: jednostranný 3,0% Podélný spád: od 0,45% do 6,68% Rozšíření v obloucích dle ČSN Konstrukce z penetračního makadamu s dvojvrstvovým asfaltovým nátěrem s posypem a zadrcením. SO 102 POLNÍ CESTA SR3 Polní cesta P4,0/20, jednopruhová, obousměrná Délka polní cesty: 632,30 m Šířka vozovky: 3,0 m Šířka krajnic: 0,5 m (zpevněny štěrkodrtí) Příčný sklon: jednostranný 3,0% Podélný spád: od 1,0% do 9,0% Rozšíření v obloucích dle ČSN Konstrukce z penetračního makadamu s dvojvrstvovým asfaltovým nátěrem s posypem a zadrcením. SO 103 POLNÍ CESTA SR7 Polní cesta P4,0/30, jednopruhová, obousměrná Délka polní cesty: Šířka vozovky: 481,60 m 3,0 m Šířka krajnic: 0,5 m (zpevněny štěrkodrtí) Příčný sklon: jednostranný 3,0% Podélný spád: od 0,40% do 6,62% Rozšíření v obloucích dle ČSN Konstrukce z penetračního makadamu s dvojvrstvovým asfaltovým nátěrem s posypem a zadrcením ATELIÉR DoPI, s.r.o. 4 / 9

5 Mostní objekty a zdi SO 201 MOST PŘES METELSKÝ POTOK Délka přemostění: cca 3,8 m v ose cesty (mostu 11,86 m) Úhel přemostění k ose: 72,82 Šířka vozovky: 4,0 m (vozovka cesty vč. krajnic) Šířka odrazných pr.: 0,3 m Šířka za zábradlím: 0,25 m Odvodnění pozemní komunikace Odvodnění polní cesty je řešeno podélným a příčným vyspádováním do okolní zeleně pro vsakování. Pláň vozovky je odvodněna pomocí vsaku v trativodu s vyvedením mimo zpevněné plochy Tunely, podzemní stavby, galerie Obslužná zařízení, veřejná parkoviště, únikové zóny a protihlukové clony Vybavení pozemní komunikace a) Záchytná bezpečnostní zařízení Na rekonstruovaném mostě je navrženo zábradlí. b) Dopravní značky, dopravní zařízení, světelné signály a zařízení pro provozní informace a telematiku Na připojení PC SR1 na stávající místní komunikaci se doplňují 2 červené sloupky Z11c,d. c) Veřejné osvětlení d) Ochrany proti vniku volně žijících živočichů na komunikace a umožnění jejich migrace e) Clony a sítě proti oslnění Objekty ostatních skupin objektů 9. VÝSLEDKY A ZÁVĚRY Z PODKLADŮ, PRŮZKUMŮ A MĚŘENÍ Veškeré provedené průzkumy jsou zohledněny v projektové dokumentaci. 10. DOTČENÁ OCHRANNÁ PÁSMA, CHRÁNĚNÁ ÚZEMÍ, ZÁTOPOVÁ ÚZEMÍ, KULTURNÍ PAMÁTKY, PAMÁTKOVÉ REZERVACE, PAMÁTKOVÉ ZÓNY Stavba se nachází: v ochranném pásmu podzemního produktovodu ČEPRO, a.s. (cesty SR1 a SR3) v ochranném pásmu vzdušného vedení ČEPS, a.s. (cesta SR1) Budou dodrženy veškeré podmínky příslušných správců inženýrských sítí. Před zahájením stavebních prací bude požádáno o souhlas s činností v ochranném pásmu u příslušných správců inženýrských sítí. Inženýrské sítě budou vytýčeny, zemní práce v ochranném pásmu IS budou probíhat výhradně ručně s maximální opatrností. Stavba se nachází v ochranném pásmu lesa (50m od hranice pozemku pro plnění funkce lesa) 11. ZÁSAH STAVBY DO ÚZEMÍ A) Bourací práce Na stavbě polní cesty nebudou prováděny bourací práce ATELIÉR DoPI, s.r.o. 5 / 9

6 B) Kácení mimolesní zeleně a její případná náhrada Návrh kácení, prořezávek dřevin Katastrální území Číslo parcely počet stromů, u keřů m 2 Obvod kmene ve výšce 1,3m Druh Poznámka Metly, Předmíř orientačně vyznačeno v situaci rozsah kácení bude upřesněn s obecním úřadem -- Návrh nové výsadby Katastrální území Číslo parcely počet stromů, a keřů Obvod kmene ve výšce 1,3m Druh Termín realizace Metly ks dub letní Metly ks ovocné stromy (jabloně) Předmíř ks dub letní Po dokončení ostatních stavebních prací. Po dokončení ostatních stavebních prací. Po dokončení ostatních stavebních prací. C) Rozsah zemních prací a konečná úprava terénu Rozsah sejmutí ornice, ohumusování a osetí travní směsí je patrný ze Situace pozemní komunikace. Rozsah hloubených vykopávek také navíc ze vzorových a charakteristických příčných řezů. D) Ozelenění nebo jiné úpravy nezastavěných ploch Svahy a přilehlé plochy dotčené stavbou budou ohumusovány a osety travní směsí. E) Zásah do zemědělského půdního fondu Stavbou nebudou dotčeny pozemky zemědělského půdního fondu. F) Zásah do pozemků určených k plnění funkce lesa Stavbou nebudou dotčeny pozemky PUPFL. G) Zásah do jiných pozemků Stavby budou realizovány pouze na níže uvedených pozemcích: obec katastrální území parcelní č. druh pozemku podle katastru nemovitostí VLASTNÍK Výměra [m 2 ] Předmíř Metly 2007 Ostatní plocha Obec Předmíř, č.p. 43, Předmíř 8502 Předmíř Metly 2013 Ostatní plocha Obec Předmíř, č.p. 43, Předmíř 7001 Předmíř Metly 2056 Ostatní plocha Obec Předmíř, č.p. 43, Předmíř 4495 Předmíř Metly 2087 Ostatní plocha Obec Předmíř, č.p. 43, Předmíř 520 Předmíř Metly 2090 Ostatní plocha Obec Předmíř, č.p. 43, Předmíř 4906 Předmíř Metly 2064 Ostatní plocha Obec Předmíř, č.p. 43, Předmíř 6953 Předmíř Metly 2053 Vodní plocha Obec Předmíř, č.p. 43, Předmíř 824 Předmíř Metly 2054 Trvalý travní porost Obec Předmíř, č.p. 43, Předmíř 8439 Předmíř Metly 2058 Trvalý travní porost Sloupová Marta, Metly 9, Předmíř Předmíř Předmíř 2333 Ostatní plocha Obec Předmíř, č.p. 43, Předmíř 4042 Předmíř Předmíř 2284 Ostatní plocha Obec Předmíř, č.p. 43, Předmíř ATELIÉR DoPI, s.r.o. 6 / 9

7 obec Dočasný zábor vyvolaný stavbou mostu: katastrální území parcelní č. Vypracování projektové dokumentace pro realizaci polních cest druh pozemku podle katastru nemovitostí VLASTNÍK Výměra [m 2 ] Předmíř Metly 2008 Vodní plocha 17 spoluvlastníků Předmíř Metly 2048 Vodní plocha Obec Předmíř, č.p. 43, Předmíř 3195 Předmíř Metly 2080 Ostatní plocha Obec Předmíř, č.p. 43, Předmíř 4495 H) Vyvolané změny staveb (přeložky, úpravy) dopravní a technické infrastruktury Stavba nevyvolá změny jiných staveb. 12. NÁROKY STAVBY NA ZDROJE A JEJÍ POTŘEBY. ZDŮVODNĚNÍ NÁROKŮ. a) všechny druhy energií b) telekomunikace c) vodní hospodářství Dešťové vody budou z místa stavby odváděny pomocí vyspádování s následným vsakem v okolní zeleni. Niveleta polní cesty je navržena tak, aby nenarušovala přirozené odtokové poměry povrchových vod. d) připojení na dopravní infrastrukturu a parkování POLNÍ CESTA SR1 Je napojena ze stávající místní komunikace vedoucí z místní části Metly do obce Březí. Stávající napojení na tuto komunikaci je stavebně upraveno tzv. nakolmením změnou úhlu připojení z cca 30 na nově 90. Doplňuje se označení sjezdu 2 červené sloupky Z11c,d. Rozhledy jsou vyneseny dle ČSN z ramene ve vzdálenosti 3 m od okraje nadřazené komunikace, délka rozhledů je zjištěna: 1) výpočtem podle ČSN , přílohy E, vzorce E : v = 9,81 R f = 9, ,4 = 14 m s = 50,4 km h v 1 je dosahovaná rychlost v oblouku v m/s RL je poloměr kružnicové dráhy v m (v situaci změřena 50 m v obloucích na koncích rozhledových trojúhelníků na obou stranách) f je koeficient příčného tření (pro rychlost přes 20 km/h činí 0,4) 2) z ČSN ,Tabulky 10: vs je směrodatná rychlost určená jako rychlost v 1 z předchozího výpočtu zaokrouhlená na celé desítky metrů nahoru (s velkou rezervou bezpečnosti) Pro běžné podélné sklony mezi 3% a -3% činí vzdálenost pro zastavení 55 m. Rozhledy jsou tedy vyneseny na vzdálenost 55 m na obě strany, rozhledová pole jsou bez překážek v rozhledu. obrázek 1 rozhled vpravo ze sjezdu PC SR ATELIÉR DoPI, s.r.o. 7 / 9

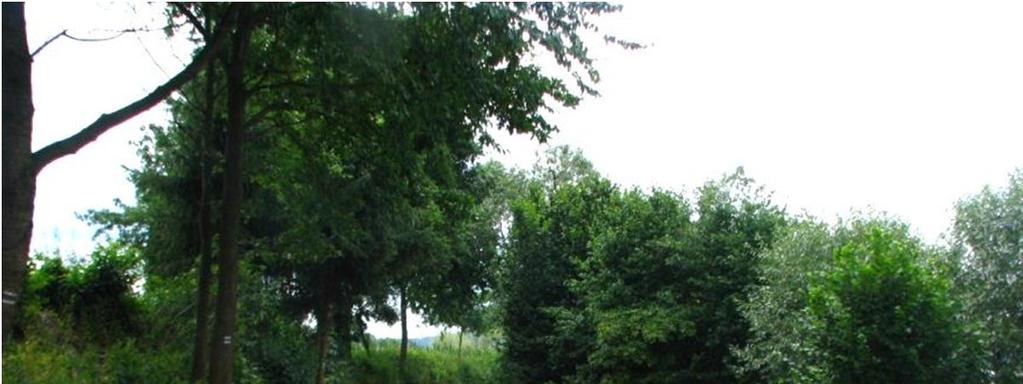

8 obrázek 2 rozhled vlevo ze sjezdu PC SR1 POLNÍ CESTA SR3 Je napojena z účelové komunikace Polní cesty SR 1. Na křižovatce účelových komunikací je zachována stávající přednost zprava. Rozhledy jsou vyznačeny v situaci. POLNÍ CESTA SR7 Je napojena ze stávající účelové komunikace spojující Metly a zemědělský podnik Předmíř. Na křižovatce účelových komunikací je zachována stávající přednost zprava. Rozhledy jsou vyznačeny v situaci. Křižovatka účelových komunikací se neupravuje, byla rekonstruována nedávno, má povrch z drobného kameniva, stávající komunikace má kryt z kameniva s asfaltovými nátěry. Stávající zánovní propustek se neupravuje. Parkování se na polních cestách nenavrhuje. e) možnosti napojení na technickou infrastrukturu f) druh, množství a nakládání s odpady vznikajícími užíváním stavby Užíváním stavby nebudou vznikat žádné odpady, kromě dešťových vod. 13. VLIV STAVBY A PROVOZU NA POZEMNÍ KOMUNIKACI NA ZDRAVÍ A ŽIVOTNÍ PROSTŘEDÍ A) Ochrana krajiny a přírody Stavba nebude mít významnější vliv na životní prostředí. B) Hluk Stavbou polní cesty nedojde ke zhoršení současného hlukového zatížení. C) Emise z dopravy Stavbou polní cesty nedojde ke zhoršení současného emisního zatížení. D) Vliv znečištěných vod na vodní toky a vodní zdroje Zhotovitel stavby, musí zabránit jakémukoliv znečištění vodních toků nebezpečnými látkami dle platných předpisů. E) Ochrana zdraví a bezpečnosti pracovníků při výstavbě a při užívání stavby Zhotovitel stavby bude dodržovat předpisy týkající se bezpečnosti a zdraví při práci (zákon 309/2006 Sb.). F) Nakládání s odpady Ve stavbě budou prováděny běžné stavební práce. Kategorie odpadů ze stavby jsou stanoveny dle zákona č. 185/2001 Sb. a příslušných prováděcích vyhlášek. Původce odpadů je ze zákona povinen je třídit a skladovat podle jednotlivých druhů a je povinen vést jejich evidenci (druh, využití, likvidace). Sejmutá ornice bude rozprostřena v místě stavby ATELIÉR DoPI, s.r.o. 8 / 9

9 Předpokládané kategorie odpadů ze stavby: Vypracování projektové dokumentace pro realizaci polních cest Poř. Kód druhu odp. Název druhu odpadu dle Kateg. Způsob nakládání s odpadem Pozn. čís. dle Katal.odp. Katalogu odpadů odpadu Kód způsobu IČO, název, nakládání zemina a kamení O AN beton O AN dřevo O prodej, spálení 14. OBECNÉ POŽADAVKY NA BEZPEČNOST A UŽITNÉ VLASTNOSTI sídlo nebo místo Odvoz na skládku RUMPOLD, a.s., Rokycany - Němčičky Odvoz na skládku RUMPOLD, a.s., Rokycany - Němčičky A) Mechanická odolnost a stabilita Komunikace je navržena podle platných ČSN a TP, její mechanická odolnost a stabilita je zajištěna. B) Požární bezpečnost Předkládaná PD řeší stavbu pozemní komunikace (PK). Pro stavby PK není požadováno, ve vazbě na vyhl. 499/2006 Sb. a 146/2008 Sb. a zákon 133/1995 Sb. o požární ochraně ( 31), zpracování Požárně bezpečnostního řešení stavby. Po celou dobu stavby bude zajištěn volný přístup k objektům a nástupní plochy pro požární techniku, únikové cesty a volný přístup k odběrným místům zdrojů požární vody, nouzovým východům, rozvodným zařízením elektrické energie, uzávěrům vody, plynu, topení a produktovodům, k věcným prostředkům požární ochrany a k ručnímu ovládání požárně bezpečnostních zařízení v prostorách, vztahujících se k předanému pracovišti. C) Ochrana zdraví, zdravých životních podmínek a životního prostředí D) Ochrana proti hluku E) Bezpečnost při užívání (bezpečnost provozu na PK) Stavba je navržena v souladu s platnými technickými normami, technickými podmínkami a vyhláškami, podmínky bezpečnosti stavby v nich obsažené jsou respektovány. F) Úspora energie a ochrana tepla 15. DALŠÍ POŽADAVKY A) Užitné vlastnosti stavby Tato projektová dokumentace byla navržena v souladu s vyhláškou č. 137/1998 Sb. (a jejích změn č. 491/2006 Sb. a č. 502/2006 Sb.) O obecných technických požadavcích na výstavbu, dále s vyhláškou č. 398/2009 Sb. Ve stavbě budou používány pouze materiály v souladu s nařízením vlády č.163/2002 Sb. B) Zabezpečení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace Vzhledem k charakteru stavby, vyhláška č. 398/2009 Sb. "Vyhláška o obecných technických požadavcích zabezpečujících bezbariérové využívání staveb" nestanovuje opatření pro užívání stavby osobami s omezenou schopností pohybu a orientace. C) Ochrana stavby před škodlivými účinky vnějšího prostředí D) Splnění požadavků dotčených orgánů Projektová dokumentace byla v průběhu zpracování projednána na výrobních výborech, připomínky a požadavky účastníků jednání jsou zapracovány do předkládané dokumentace. Projektovou dokumentaci vypracovali oprávněné osoby, tj. projektanti s potřebnou autorizací. V Českých Budějovicích, dne Ing. Petr Peltan ATELIÉR DoPI, s.r.o. 9 / 9
