PD Polní cesty Sudkovice a Kuřimany NCV1, RCV1, RCV3, RCV1k

Transkript

1 PD Polní cesty Sudkovice a Kuřimany NCV1, RCV1, RCV3, RCV1k D o k u m e n t a c e p r o s t a v e b n í p o v o l e n í D o k u m e n t a c e p r o p r o v e d e n í s t a v b y SO 105 POLNÍ CESTA NCV1 SO 106 POLNÍ CESTA RCV1 SO 107 POLNÍ CSTA RCV3 SO 108 POLNÍ CESTA RCV1k K R A J J I H O Č E S K Ý O K R E S S T R A K O N I C E O B E C M I L O Ň O V I C E k. ú. S U D K O V I C E O B E C K U Ř I M A N Y k. ú. K U Ř I M A N Y Č e r v e n ec Obsah: 1. IDENTIFIKAČNÍ ÚDAJE 2. ZÁKLADNÍ ÚDAJE O STAVBĚ 3. PŘEHLED VÝCHOZÍCH PODKLADŮ A PRŮZKUMŮ 4. ČLENĚNÍ STAVBY 5. PODMÍNKY REALIZACE STAVBY 6. PŘEHLED BUDOUCÍCH VLASTNÍKŮ A SPRÁVCŮ 7. PŘEDÁVÁNÍ ČÁSTÍ STAVBY DO UŽÍVÁNÍ 8. SOUHRNNÝ TECHNICKÝ POPIS STAVBY 9. VÝSLEDKY A ZÁVĚRY Z PODKLADŮ, PRŮZKUMŮ A MĚŘENÍ 10. DOTČENNÁ OCHRANNÁ PÁSMA, CHRÁNĚNÁ ÚZEMÍ, ZÁTOPOVÁ ÚZEMÍ, KULTURNÍ PAMÁTKY, PAMÁTKOVÉ REZERVACE, PAMÁTKOVÉ ZÓNY 11. ZÁSAH STAVBY DO ÚZEMÍ 12. NÁROKY STAVBY NA ZDROJE A JEJÍ POTŘEBY 13. VLIV STAVBY A PROVOZU NA POZEMNÍ KOMUNIKACI NA ZDRAVÍ A ŽIVOTNÍ PROSTŘEDÍ 14. OBECNÉ POŽADAVKY NA BEZPEČNOST A UŽITNÉ VLASTNOSTI 15. DALŠÍ POŽADAVKY Vypracoval: Autorský tým: ATELIÉR DoPI, s.r.o. Jana Čarka 1863/ České Budějovice Ing. Zbyněk Píša Ing. Petr Peltan Zdeněk Mihalik Ing. Tereza Nováková Bc. Martin Švejda ATELIÉR DoPI, s.r.o. 1 / 13

2 1. IDENTIFIKAČNÍ ÚDAJE A) Označení stavby: Název stavby: Zakázkové číslo: Místo: Katastrální území: Druh stavby: Druh dokumentace: PD Polní cesty Sudkovice a Kuřimany NCV1, RCV1, RCV3, RCV1k PD Polní cesty Sudkovice NCV1, RCV1, RCV3, RCV1k (číslo SoD objednatele) Kraj Jihočeský, okres Strakonice, obec Miloňovice k.ú. Sudkovice, k.ú. Kuřimany Novostavba polní cesty Dokumentace pro stavební povolení Dokumentace pro provedení stavby B) Objednatel: Česká republika Státní pozemkový úřad Krajský pozemkový úřad pro Jihočeský kraj pobočka Strakonice Palackého náměstí Strakonice IČ: DIČ: CZ Kontaktní osoba: Ing. Marie Hromádková, tel.: , m.hromadkova@spucr.cz C) Zhotovitel: ATELIÉR DoPI, s.r.o. Jana Čarka 1863/ České Budějovice IČ: DIČ: CZ Předmět podnikání: Projektová činnost ve výstavbě Výroba, obchod a služby neuvedené v přílohách 1 až 3 živnostenského zákona Obchodní rejstřík: Krajský soud v Českých Budějovicích, oddíl C, vložka Autorizovaný inženýr: Ing. Zbyněk Píša, č. autorizace: obor dopravní stavby Tel.: , atelier@dopi.cz 2. ZÁKLADNÍ ÚDAJE O STAVBĚ A) Stručný popis návrhu stavby, její funkce, význam a umístění Tato projektová dokumentace řeší rekonstrukci polních cest RCV1, RCV3 a RCV1k vedoucích v trasách stávajících cest a novostavbu polní cesty NCV1 vedoucí přes stávající pole. Polní cesty se nacházejí v k.ú. Sudkovice a k.ú. Kuřimany, budou sloužit především dopravnímu napojení a obsluze zemědělských a lesních pozemků. B) Předpokládaný průběh stavby, zahájení, etapizace, dokončení Předpokládané zahájení stavby bude v roce 2017, či později podle získání dotací na stavbu. Stavba bude probíhat podle harmonogramu výstavby vypracovaným vybraným zhotovitelem stavby. Etapizace se nepředpokládá. Do provozu bude celá stavba uvedena po dokončení. C) Vazby na regulační plán, územní plán a na vydané územní rozhodnutí včetně splnění jeho podmínek Jedná se o výstavbu polní cesty v rámci provedených komplexních pozemkových úprav, které nahrazují územní rozhodnutí. D) Stručná charakteristika území a jeho dosavadní využití Jedná se o území v extravilánu k.ú. Sudkovice a k.ú. Kuřimany, území je využíváno pro zemědělskou výrobu, nacházejí se zde též rybníky a lesy. V trase navržených cest RCV1, RCV3 a RCV1k vedou již stávající polní cesty. E) Vliv technického řešení stavby a jejího provozu na krajinu, zdraví a životní prostředí Významný vliv na krajinu, zdraví, životní prostředí se nepředpokládá. Jedná se o polní cesty výškově řešené po terénu. Cesty RCV1, RCV3 a RCV1k vedou převážně v trasách stávajících cest, k hospodářskému provozu jsou využívány již v současnosti, části cest jsou však dnes již neužívané, zarostlé, rekonstrukcí se hospodářský provoz na cestách výrazně nezvětší. F) Celkový dopad stavby na dotčené území a navrhovaná opatření Dokončená stavba zlepší dostupnost území pro zemědělskou a lesnickou hospodářskou dopravu. 3. PŘEHLED VÝCHOZÍCH PODKLADŮ A PRŮZKUMŮ A) Projektové dokumentace a další podklady - Požadavky objednatele a zástupců obce - ČSN , ČSN , ČSN , TP 170, Katalog vozovek polních cest - Vyjádření o existenci inženýrských sítí a zařízení jednotlivých správců - Průzkum terénu a vlastní měření za účasti objednatele - Fotodokumentace pořízená zhotovitelem PD B) Mapové podklady, zaměření území a další geodetické podklady ATELIÉR DoPI, s.r.o. 2 / 13

3 - Kopie katastrální mapy (digitální po komplexních úpravách) - Kopie ortofotomapy - Geodetické zaměření (polohopis v systému JTSK a výškopis v systému Balt po vyrovnání) zpracované odpovědnou osobou, Ing. Karlem Mikou, v květnu 2015, IČ: C) Dopravní průzkum - Průzkum překážek a vegetace v šířce dopravního prostoru a rozhledových polí na připojeních D) Geotechnický a hydrogeologický průzkum - Inženýrsko-geologický průzkum v řešeném prostoru zpracovaný odpovědnou osobou, GEOSTAV STRAKONICE, s.r.o., Ing. Zdeněk Švehla, IČ: , DIČ: CZ ČLENĚNÍ STAVBY A) Způsob číslování a značení Číslování stavebních objektů je v souladu s Vyhláškou č. 146/2008 Sb. B) Určení jednotlivých částí stavby Stavba bude realizována jako celek. C) Členění stavby na části stavby, na stavební objekty a provozní soubory Stavba se člení na 4 stavební objekty: SO 105 POLNÍ CESTA NCV1 SO 106 POLNÍ CESTA RCV1 SO 107 POLNÍ CSTA RCV3 SO 108 POLNÍ CESTA RCV1k 5. PODMÍNKY REALIZACE STAVBY A) Věcné a časové vazby souvisejících staveb jiných stavebníků Stavba není časově vázána na jiné projektované stavby. B) Uvažovaný průběh výstavby a zajištění její plynulosti a koordinovanosti Stavba bude realizována jako celek za podmínek stanovených objednatelem stavby. Za plynulost a koordinovanost prací bude zodpovědný zhotovitel stavby. Předpokládaný průběh stavby: - vytýčení hranic pozemků (obvodu staveniště), vytýčení stavby a vytýčení inženýrských sítí - provedení přechodného dopravního značení - provedení potřebného kácení a odstranění křovin ze stavebního pozemku - provedení zemních prací (sejmutí ornice, odkopávky pro spodní stavbu, hloubení rýh), odvoz zeminy, uložení ornice - hutnění pláně, výměna podloží, zřízení trativodu, příkopu a propustků - položení ochranné konstrukční vrstvy se zhutněním - položení podkladní konstrukční vrstvy se zhutněním - položení krytu z penetračního makadamu s dvouvrstvovým nátěrem - provedení úpravy svahů a přilehlého terénu (ohumusování využití sejmuté ornice, osetí travinou) - instalace dopravního zařízení a záchytného systému - odstranění přechodného dopravního značení - provedení výsadby zeleně C) Zajištění přístupu na stavbu Po celou dobu výstavby budou přístupy na staveniště umožněny z navazujících místních a účelových komunikací. Přístupy na stavbu jsou zakresleny v situacích stavby. D) Dopravní omezení, objížďky a výluky dopravy Zhotovitel stavby s dostatečným předstihem oznámí dotčeným hospodářským subjektům, že v průběhu stavby dojde k zamezení přístupu k okolním pozemkům. Přechodné dopravní značení bude instalováno zhotovitelem stavby před zahájením stavby. 6. PŘEHLED BUDOUCÍCH VLASTNÍKŮ A SPRÁVCŮ A) Seznam budoucích vlastníků a správců RCV1, RCV3 obec Sudkovice, NCV1, RCV1k - obec Kuřimany B) Způsob užívání jednotlivých objektů stavby Stavební objekty budou využívány dle účelu, ke kterému jsou určeny, jedná se o veřejně přístupné pozemní komunikace, jejich užívání bude v souladu se zákonem 361/2000 Sb. ve znění pozdějších předpisů. 7. PŘEDÁVÁNÍ ČÁSTÍ STAVBY DO UŽÍVÁNÍ A) Možnosti (návrh) postupného předávání částí stavby do užívání Stavba bude předána do užívání jako celek dle zpracované PD ATELIÉR DoPI, s.r.o. 3 / 13

4 8. SOUHRNNÝ TECHNICKÝ POPIS STAVBY 8.1 Souhrnný technický popis Předkládaná dokumentace řeší novostavbu 1 polní cesty a rekonstrukci 3 polních cest vedených v trase stávajících nebo bývalých, dnes již zarostlých, cest. Kryt vozovky bude z penetračního makadamu s asfaltovými nátěry se zadrcením. Polní cesty jsou jednopruhové, obousměrné, v trasách jsou ve vhodných místech navrženy výhybny dl. 20 m. Větší počet výhyben není možné navrhnout, neboť to neumožňuje šířka pozemku, popřípadě sklon terénu. Další vyhýbání je možné na sjezdech a v jiných rozšířeních vozovky. Vozovka je dále rozšířena ve směrových obloucích poloměru menšího než 100 m, rozšíření je provedeno podle ČSN , předepsané šířky rozšíření je dosaženo uprostřed oblouku, na začátku a konci oblouku je rozšíření napojeno kružnicovými náběhy. Návrhová rychlost činí 20km/h. Příčný sklon činí 3,0%, podélný sklon a výškové řešení jsou dány průběhem stávajícího terénu a stávajících cest, pouze s nutnými úpravami kvůli dodržení hodnot předepsaných ČSN. Součástí řešení je sejmutí ornice, zřízení trativodu pod pláně komunikace, ohumusování a osetí zemního tělesa komunikace, kácení zeleně, náhradní a nová výsadba. 8.2 Technický popis jednotlivých objektů Pozemní komunikace a) Výčet a označení jednotlivých pozemních komunikací stavby SO 105 POLNÍ CESTA NCV1 polní cesta NCV1 SO 106 POLNÍ CESTA RCV1 - polní cesta RCV1 SO 107 POLNÍ CSTA RCV3 polní cesta RCV3 SO 108 POLNÍ CESTA RCV1k polní cesta RCV1k b) Základní charakteristiky příslušných komunikací SO 105 POLNÍ CESTA NCV1 Polní cesta P4,0/20, jednopruhová, obousměrná Délka polní cesty: Šířka vozovky: Šířka krajnic: 354,8 m 3,5 m 0,25 m (zpevněny štěrkodrtí) Příčný sklon: jednostranný 3,0% Podélný spád: od 1,47% do 8,26% Rozšíření v obloucích dle ČSN Konstrukce z penetračního makadamu s dvojvrstvovým asfaltovým nátěrem s posypem a zadrcením. SO 106 POLNÍ CESTA RCV1 Polní cesta P4,0/20, jednopruhová, obousměrná Délka polní cesty: Šířka vozovky: Šířka krajnic: 614,6 m 3,5 m 0,25 m (zpevněny štěrkodrtí) Příčný sklon: jednostranný 3,0% Podélný spád: od 0,58% do 4,33% Rozšíření v obloucích dle ČSN Konstrukce z penetračního makadamu s dvojvrstvovým asfaltovým nátěrem s posypem a zadrcením. SO 107 POLNÍ CESTA RCV3 Polní cesta P3,5/20, jednopruhová, obousměrná Délka polní cesty: 1196 m Šířka vozovky: Šířka krajnic: 3, m 0,25 m (zpevněny štěrkodrtí) Příčný sklon: jednostranný 3,0% Podélný spád: od 0% do 14,87% Rozšíření v obloucích dle ČSN Konstrukce z penetračního makadamu s dvojvrstvovým asfaltovým nátěrem s posypem a zadrcením. SO 108 POLNÍ CESTA RCV1k Polní cesta P3,5/20, jednopruhová, obousměrná Délka polní cesty: 75,4 m Šířka vozovky: 3 m ATELIÉR DoPI, s.r.o. 4 / 13

5 Šířka krajnic: 0,25 m (zpevněny štěrkodrtí) Příčný sklon: jednostranný 3,0% Podélný spád: od 1,12% do 2,62% PD Polní cesty Sudkovice a Kuřimany NCV1, RCV1, RCV3, RCV1k Rozšíření v obloucích dle ČSN Konstrukce z penetračního makadamu s dvojvrstvovým asfaltovým nátěrem s posypem a zadrcením Mostní objekty a zdi Odvodnění pozemní komunikace Odvodnění polní cesty je řešeno podélným a příčným vyspádováním do okolní zeleně pro vsakování. Pláň vozovky je odvodněna pomocí vsaku v trativodu s vyvedením mimo zpevněné plochy Tunely, podzemní stavby, galerie Obslužná zařízení, veřejná parkoviště, únikové zóny a protihlukové clony Vybavení pozemní komunikace a) Záchytná bezpečnostní zařízení b) Dopravní značky, dopravní zařízení, světelné signály a zařízení pro provozní informace a telematiku Na dvou stávajících sjezdech na silnici se doplňují červené sloupky, dopravní zařízení Z11g. c) Veřejné osvětlení d) Ochrany proti vniku volně žijících živočichů na komunikace a umožnění jejich migrace e) Clony a sítě proti oslnění Objekty ostatních skupin objektů 9. VÝSLEDKY A ZÁVĚRY Z PODKLADŮ, PRŮZKUMŮ A MĚŘENÍ Veškeré provedené průzkumy jsou zohledněny v projektové dokumentaci. 10. DOTČENÁ OCHRANNÁ PÁSMA, CHRÁNĚNÁ ÚZEMÍ, ZÁTOPOVÁ ÚZEMÍ, KULTURNÍ PAMÁTKY, PAMÁTKOVÉ REZERVACE, PAMÁTKOVÉ ZÓNY Polní cesty NCV1 a RCV1k se nachází v ochranném pásmu silnic III. třídy. Budou dodrženy veškeré podmínky příslušných správců inženýrských sítí. Před zahájením stavebních prací bude požádáno o souhlas s činností v ochranném pásmu u příslušných správců inženýrských sítí. Inženýrské sítě budou vytýčeny, zemní práce v ochranném pásmu IS budou probíhat výhradně ručně s maximální opatrností. 11. ZÁSAH STAVBY DO ÚZEMÍ A) Bourací práce Na stavbě polní cesty nebudou prováděny bourací práce. B) Kácení mimolesní zeleně a její případná náhrada Návrh kácení dřevin Katastrální území Číslo parcely počet stromů, u porostů m 2 Obvod kmene ve výšce 1,3m Druh Poznámka Kuřimany m2 porost líska a černý bez začátek cesty NCV1 Kuřimany m2 porost líska a černý bez Kuřimany m2 porost převažující líska Sudkovice m2 porost převažující líska začátek cesty RCV ATELIÉR DoPI, s.r.o. 5 / 13

6 Sudkovice m2 Sudkovice m2 porost trnek, jasanů, náletů javorů porost trnek, jasanů, náletů javorů do 10 cm prům. Sudkovice m2 porost javorů do 5cm prům. Sudkovice m2 porost olše jasan, javor Sudkovice ks 70 cm bříza začátek cesty RCV3 Sudkovice ks do 50 m jasan Sudkovice ks do 70 m třešeň Sudkovice m2 porost jasany, černý bez Sudkovice m2 porost střemcha, černý bez Sudkovice m2 Sudkovice m2 porost střemcha, černý bez, ořez větví porost třešeň, olše, střemcha, černý bez a jiné Sudkovice m2 porost břízy od km 0,7 RCV3 Sudkovice ks 180 cm třešeň Sudkovice m2 porost třešně, střemchy, hrušeň Sudkovice m2 porost střemchy Sudkovice m2 porost střemchy Sudkovice ks 1x60cm; 1x100cm; 4x120cm; 5x130cm; 1x150cm; 1x160cm; 1x190cm třešeň od km 0,9 až do km 1,2 Sudkovice m2 porost střemchy Sudkovice m2 porost střemchy Kuřimany m m2 porost černý bez začátek cesty RCV1k Kuřimany ks 1x75cm; 3x90cm; jasan Kuřimany ks 2x80cm; 1x100 cm 1x90cm; jasan Kuřimany ks 1x150 cm smrk ATELIÉR DoPI, s.r.o. 6 / 13

7 Návrh nové výsadby Katastrální území Číslo parcely počet stromů, a keřů Druh Termín realizace Sudkovice ks RCV1 km 0,75 0,85 3 ks vrba bílá 3 ks olše Po dokončení ostatních stavebních prací. Sudkovice 810 2ks + 4ks RCV3 hrušeň Sudkovice 810 1ks + 2ks RCV3 třešeň Kuřimany 810 5ks RCV1k lípa Po dokončení ostatních stavebních prací. Po dokončení ostatních stavebních prací. Po dokončení ostatních stavebních prací. Kuřimany ks V rámci stavby PD Protierozní mez Kuřimany ovocné stromy (příp. lípy) Po dokončení ostatních stavebních prací. C) Rozsah zemních prací a konečná úprava terénu Rozsah sejmutí ornice, ohumusování a osetí travní směsí je patrný ze Situace pozemní komunikace. Rozsah hloubených vykopávek také navíc ze vzorových a charakteristických příčných řezů. D) Ozelenění nebo jiné úpravy nezastavěných ploch Svahy a přilehlé plochy dotčené stavbou budou ohumusovány a osety travní směsí. E) Zásah do zemědělského půdního fondu Stavbou nebudou dotčeny pozemky zemědělského půdního fondu. F) Zásah do pozemků určených k plnění funkce lesa Stavbou nebudou dotčeny pozemky PUPFL. G) Zásah do jiných pozemků Stavby budou realizovány pouze na níže uvedených pozemcích: obec katastrální území parcelní č. druh pozemku podle katastru nemovitostí Miloňovice Sudkovice 793 Ostatní plocha Miloňovice Sudkovice 810 Ostatní plocha Miloňovice Sudkovice 812 Ostatní plocha Miloňovice Sudkovice 809 Ostatní plocha Miloňovice Sudkovice 862 Ostatní plocha Kuřimany Kuřimany 1217 Ostatní plocha Kuřimany Kuřimany 1272 Ostatní plocha VLASTNÍK Obec Miloňovice, č.p. 1, Miloňovice Obec Miloňovice, č.p. 1, Miloňovice Obec Miloňovice, č.p. 1, Miloňovice Obec Miloňovice, č.p. 1, Miloňovice Obec Miloňovice, č.p. 1, Miloňovice Obec Kuřimany, č.p. 11, Kuřimany Obec Kuřimany, č.p. 11, Kuřimany Výměra [m 2 ] ATELIÉR DoPI, s.r.o. 7 / 13

8 Pozemky dotčené úpravou připojení (úpravou stávajících sjezdů): obec katastrální území parcelní č. druh pozemku podle katastru nemovitostí Kuřimany Kuřimany 1116 Ostatní plocha Kuřimany Kuřimany 1281 Ostatní plocha VLASTNÍK Jihočeský kraj, U Zimního stadionu 1952/2, České Budějovice Jihočeský kraj, U Zimního stadionu 1952/2, České Budějovice Výměra [m 2 ] H) Vyvolané změny staveb (přeložky, úpravy) dopravní a technické infrastruktury Stavba nevyvolá změny jiných staveb. 12. NÁROKY STAVBY NA ZDROJE A JEJÍ POTŘEBY. ZDŮVODNĚNÍ NÁROKŮ. a) všechny druhy energií b) telekomunikace c) vodní hospodářství Dešťové vody budou z místa stavby odváděny pomocí vyspádování s následným vsakem v okolní zeleni. Niveleta polní cesty je navržena tak, aby nenarušovala přirozené odtokové poměry povrchových vod. d) připojení na dopravní infrastrukturu a parkování POLNÍ CESTA NCV1 Je napojena ze silnice III. třídy, III/1426. Rozhledy jsou vyznačeny v situaci. Rozhledy jsou vyneseny dle ČSN z ramene ve vzdálenosti 3 m od okraje nadřazené komunikace, rozhledy jsou vyneseny na vzdálenost 120 m (pro rychlost 90km/h) na obě strany. V rozhledových polích se nacházejí keřové porosty navržené k odstranění, po jejich odstraněnín bez překážek v rozhledu. Doplňuje se označení sjezdu 2 červené sloupky Z11g. POLNÍ CESTA RCV1 Je pokračováním cesty NCV1 POLNÍ CESTA RCV3 Je napojena ze stávající komunikace polní cesty vedoucí z místní části Sudkovice. Stávající napojení na tuto komunikaci je stavebně upraveno změnou úhlu připojení z cca 30 na nově 80. Na napojení účelových komunikací je zachována stávající přednost zprava. Rozhledy jsou zakresleny v situaci. POLNÍ CESTA RCV1k Je pokračováním cesty RCV3 a na svém konci se napojuje na stávající komunikaci III. třídy, III/1425. Rozhledy jsou vyznačeny v situaci. Rozhledy jsou vyneseny dle ČSN z ramene ve vzdálenosti 3 m od okraje nadřazené komunikace. Rozhled vlevo je vynesen na vzdálenost 120 m (pro rychlost 90km/h). Rozhled vpravo je vynesen na vzdálenost zjištěnou: 1) výpočtem podle ČSN , přílohy E, vzorce E : v 1 = 9,81 R L f 0 = 9, ,4 = 21 m s = 75,6 km h v 1 je dosahovaná rychlost v oblouku v m/s RL je poloměr kružnicové dráhy v m (v situaci změřena 50 m v obloucích na koncích rozhledových trojúhelníků na obou stranách) f je koeficient příčného tření (pro rychlost přes 20 km/h činí 0,4) 2) z ČSN ,Tabulky 10: vs je směrodatná rychlost určená jako rychlost v 1 z předchozího výpočtu zaokrouhlená na celé desítky metrů nahoru (s velkou rezervou bezpečnosti) Pro běžné podélné sklony mezi 3% a -3% a rychlost 80 km/h činí vzdálenost pro zastavení 100 m. V rozhledových polích se nacházejí keřové porosty navržené k odstranění, po jejich odstraněnín bez překážek v rozhledu. Doplňuje se označení sjezdu 2 červené sloupky Z11g ATELIÉR DoPI, s.r.o. 8 / 13

9 Obrázek 1 rozhled vpravo ze sjezdu PC NCV1, vyřezání křovin Obrázek 2 rozhled vlevo ze sjezdu PC NCV1, vyřezání křovin ATELIÉR DoPI, s.r.o. 9 / 13

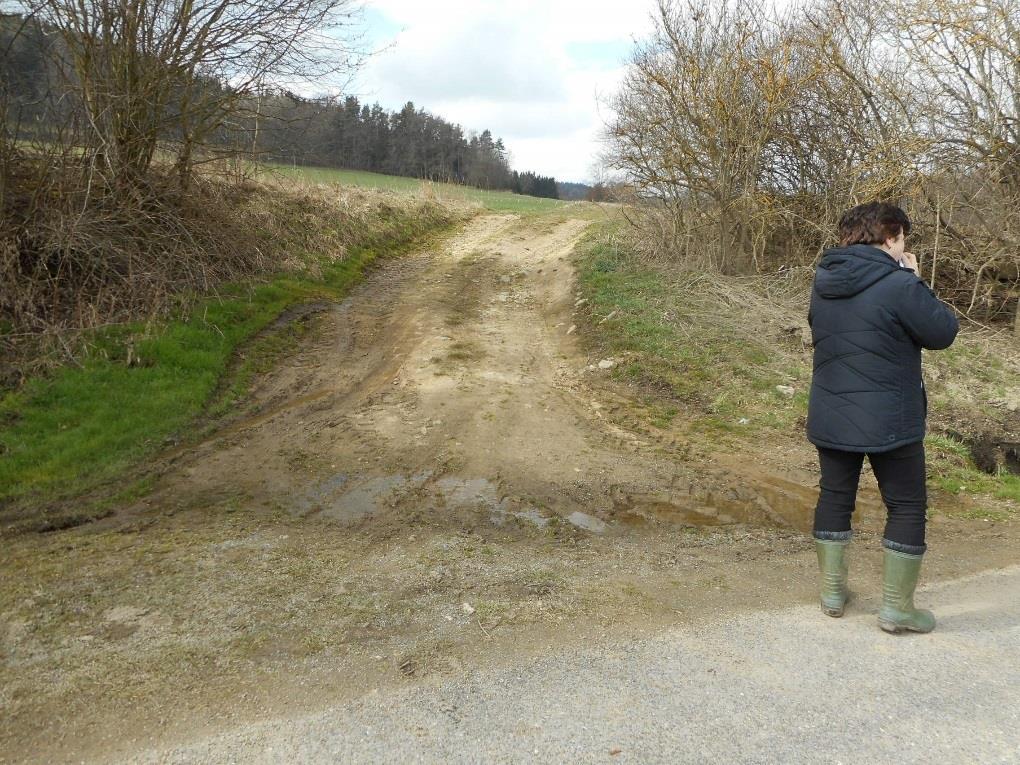

10 Obrázek 3 sjezd PC NCV1 Obrázek 4 rozhled vpravo z připojení PC RCV3 na účelovou komunikaci ATELIÉR DoPI, s.r.o. 10 / 13

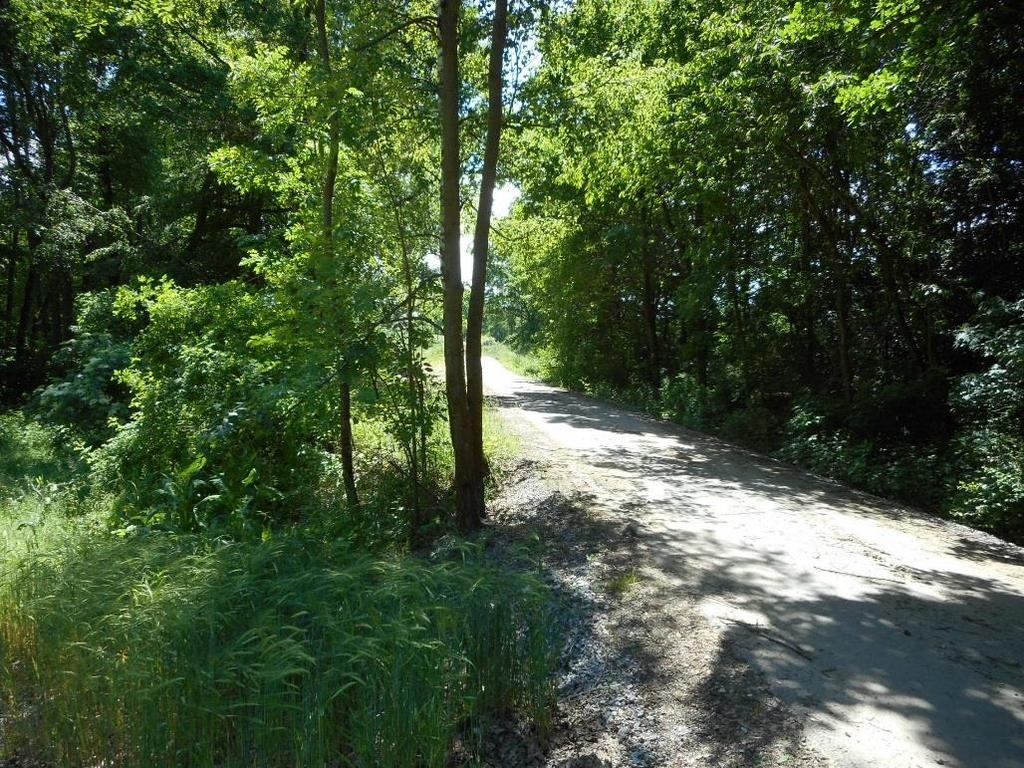

11 Obrázek 5 rozhled vlevo z připojení PC RCV3 na účelovou komunikaci, kácení stromu, vyřezání křovin Obrázek 6 rozhled vpravo ze sjezdu PC RCV1k, kácení stromů ATELIÉR DoPI, s.r.o. 11 / 13

12 Obrázek 7 rozhled vlevo ze sjezdu PC RCV1k, kácení stromů Obrázek 8 sjezd PC RCV1k e) možnosti napojení na technickou infrastrukturu f) druh, množství a nakládání s odpady vznikajícími užíváním stavby Užíváním stavby nebudou vznikat žádné odpady, kromě dešťových vod. 13. VLIV STAVBY A PROVOZU NA POZEMNÍ KOMUNIKACI NA ZDRAVÍ A ŽIVOTNÍ PROSTŘEDÍ A) Ochrana krajiny a přírody Stavba nebude mít významnější vliv na životní prostředí. B) Hluk Stavbou polní cesty nedojde ke zhoršení současného hlukového zatížení. C) Emise z dopravy Stavbou polní cesty nedojde ke zhoršení současného emisního zatížení. D) Vliv znečištěných vod na vodní toky a vodní zdroje Zhotovitel stavby, musí zabránit jakémukoliv znečištění vodních toků nebezpečnými látkami dle platných předpisů ATELIÉR DoPI, s.r.o. 12 / 13

13 E) Ochrana zdraví a bezpečnosti pracovníků při výstavbě a při užívání stavby Zhotovitel stavby bude dodržovat předpisy týkající se bezpečnosti a zdraví při práci (zákon 309/2006 Sb.). F) Nakládání s odpady Ve stavbě budou prováděny běžné stavební práce. Kategorie odpadů ze stavby jsou stanoveny dle zákona č. 185/2001 Sb. a příslušných prováděcích vyhlášek. Původce odpadů je ze zákona povinen je třídit a skladovat podle jednotlivých druhů a je povinen vést jejich evidenci (druh, využití, likvidace). Sejmutá ornice bude rozprostřena v místě stavby. Předpokládané kategorie odpadů ze stavby: Poř. Kód druhu odp. Název druhu odpadu dle Kateg. Způsob nakládání s odpadem Pozn. čís. dle Katal.odp. Katalogu odpadů odpadu Kód způsobu IČO, název, nakládání zemina a kamení O AN beton O AN dřevo O prodej, spálení sídlo nebo místo 14. OBECNÉ POŽADAVKY NA BEZPEČNOST A UŽITNÉ VLASTNOSTI A) Mechanická odolnost a stabilita Komunikace je navržena podle platných ČSN a TP, její mechanická odolnost a stabilita je zajištěna. B) Požární bezpečnost Předkládaná PD řeší stavbu pozemní komunikace (PK). Pro stavby PK není požadováno, ve vazbě na vyhl. 499/2006 Sb. a 146/2008 Sb. a zákon 133/1995 Sb. o požární ochraně ( 31), zpracování Požárně bezpečnostního řešení stavby. Po celou dobu stavby bude zajištěn volný přístup k objektům a nástupní plochy pro požární techniku, únikové cesty a volný přístup k odběrným místům zdrojů požární vody, nouzovým východům, rozvodným zařízením elektrické energie, uzávěrům vody, plynu, topení a produktovodům, k věcným prostředkům požární ochrany a k ručnímu ovládání požárně bezpečnostních zařízení v prostorách, vztahujících se k předanému pracovišti. C) Ochrana zdraví, zdravých životních podmínek a životního prostředí D) Ochrana proti hluku E) Bezpečnost při užívání (bezpečnost provozu na PK) Stavba je navržena v souladu s platnými technickými normami, technickými podmínkami a vyhláškami, podmínky bezpečnosti stavby v nich obsažené jsou respektovány. F) Úspora energie a ochrana tepla 15. DALŠÍ POŽADAVKY A) Užitné vlastnosti stavby Tato projektová dokumentace byla navržena v souladu s vyhláškou č. 137/1998 Sb. (a jejích změn č. 491/2006 Sb. a č. 502/2006 Sb.) O obecných technických požadavcích na výstavbu, dále s vyhláškou č. 398/2009 Sb. Ve stavbě budou používány pouze materiály v souladu s nařízením vlády č.163/2002 Sb. B) Zabezpečení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace Vzhledem k charakteru stavby, vyhláška č. 398/2009 Sb. "Vyhláška o obecných technických požadavcích zabezpečujících bezbariérové využívání staveb" nestanovuje opatření pro užívání stavby osobami s omezenou schopností pohybu a orientace. C) Ochrana stavby před škodlivými účinky vnějšího prostředí D) Splnění požadavků dotčených orgánů Projektová dokumentace byla v průběhu zpracování projednána na výrobních výborech, připomínky a požadavky účastníků jednání jsou zapracovány do předkládané dokumentace. Projektovou dokumentaci vypracovali oprávněné osoby, tj. projektanti s potřebnou autorizací. V Českých Budějovicích, dne Ing. Petr Peltan ATELIÉR DoPI, s.r.o. 13 / 13
