Metody a normy pro zkoušení kompozitních materiálů. Karel Doubrava ČVUT v Praze, Fakulta strojní
|
|
- Stanislava Pospíšilová
- před 5 lety
- Počet zobrazení:
Transkript
1 Metody a normy pro zkoušení kompozitních materiálů Karel Doubrava ČVUT v Praze, Fakulta strojní
2 Zkoušení laminátů Vlákna, Matrice, Laminy, Lamináty Zkoušení sendvičů Odporová tenzometrie na kompozitních konstrukcích 2
3 Vlákna ASTM D 3379 ASTM D 4018 Zkouška jednosměr. laminátu ASTM D 3039 Vlastnost Vlastnost f [%] Vf 3
4 Matrice Tah ASTM D 638 Fmtu, Fmty, Emt, mt, mtu Tlak D 695Fmcu, Fmcy, Emc, mc, mcu (prizma, válce, tenké vzorky) Smyk ASTM E 143, ASTM D 5379 Fmsu, Fmsy, Gms 4
5 Druhy zkoušek laminy, lamináty Tah (ASTM D 3039) Tlak (ASTM D 3410, ASTM D 695) Smyk (ASTM D 3518, D 5379, ) Interlaminární smyk (ASTM D 2344) 5
6 Tahová zkouška ASTM D 3039 Pevnost v tahu Modul pružnosti Poissonovo číslo 1b 1a E1 b 1 1a a 0,1%, b 0,3% 6
7 ASTM D 3039 klasifikace poruch 1. znak Mód poruchy Angled edge Delamination Grip/tab 2. znak Plocha poruchy 3. znak Místo poruchy A Inside grip/tab I Bottom D At grip/tab A Top G <1Wfrom grip/tab Lateral L Gage Multi mode M Multiple areas long.-splitting S Various explosive X Unknown Other O B T A Left L G Right M Middle V Various U Unknown R M V U 7
8 Tlakové zkoušky ASTM D-695 (SACMA SRM-1) ASTM D 3410 (Celanese, IITRI) ASTM D /8
9 Tlakové zkoušky ASTM D-695 Pevnost v tlaku Modul pružnosti v tlaku 1b 1a E1 b 1 1a 9

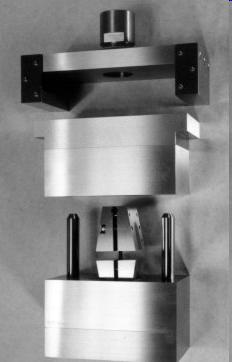

10 Tlakové zkoušky ASTM D 3410 Celanese IITRI 10
11 ASTM D 3410 klasifikace poruch 1. znak Mód poruchy Angled Brooming end-crushing Delamination Euler bucling through-thickness Kink bands Lateral 2. znak 3. znak Plocha Místo poruchy poruchy A Inside grip/tab I Bottom B At grip/tab A Top C Gage G Left D Multiple areas M Right E Tab adhesive T Middle H Various V Various K Unknown U Unknown L Multi mode M long.-splitting S Transverse shear T explosive X Other O B T L R M V U 11
12 ASTM D znak Mód poruchy F cu h P max lm a y f 2 E 2 2w h f a y 0 h a y 2 Ef c 2 w 2. znak Plocha poruchy 3. znak Místo poruchy skin to core Delamination Filament fracture throgh-tickness Layer instability local Wrinkling Multi-mode D At load A Left cyclinder F Gage G Right H Multiple areas M Middle L Outside gage O Various W Various V Unknown M Unknown U core Crushing C long.-spliting S h Plm a Transverse y f shear 2 explosive E 2 h f a y 0 ha y 2 Other E f T X L R M V U b a E b a O a 0,1%, b 0,3% 12
13 Smykové zkoušky Jednoosý tah 45 laminátu Smykové testy s dvojitým a trojitým vedením Smykový vzorek s V vrubem (Iosipescu, s vedením) Krut tenkostěnné trubky 13
14 Smyk - Jednoosý tah 45 laminátu BS EN ISO 14,129, ASTM D 3518 Vzorek vrstva >0,125 mm, 16 vrstev xx yy xx xx 11 xy; 22 xy; 12 xy ; 12 xx yy xx 12b 12a G12 b 2 xx yy 12 12a S12 14 Pmax 2bh

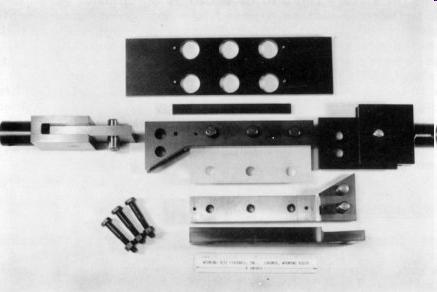

15 Smykové testy s dvojitým vedením ASTM D ) S xy Pmax Lh G12 xy xy P 2 Lh 45 15
16 Smykové testy s trojitým vedením ASTM D ) S xy Pmax 2 Lh G12 xy xy 16 P 4 Lh 45

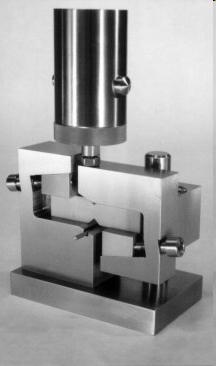

17 Smyk -- Smykový vzorek s V vrubem (Iosipescu) ASTM D 5379 Pi Pu F, i w h w h u G
18 ASTM D
19 Smykový vzorek s V vrubem ASTM D 7078 Pi Pu F, i w h w h u G
20 ASTM D
21 Krut tenkostěnné trubky ASTM D TRo Ro4 Ri4 xy xy G12 xy ( ) xy 2) 21
22 Smyk krátkého nosníku ASTM D 2344 F sbs 0.75 Pm bh 22
23 Interlaminární pevnost Mód I ASTM D 5528 GI 3 P 2ba Mód I+mód II ASTM D
24 Sendviče Tah ASTM C 297 Tlak ASTM C 364, C 365, D7336 Smyk ASTM C 273, C393 Ohyb ASTM D 7249, D 5467 Impact ASTM
25 Příčný tlak ASTM C 364 Pmax w(2t fs ) 1. znak Mód poruchy 2. znak Plocha poruchy 3. znak Místo poruchy Facesheet compression Facesheet delam. Buckling Honeycomb Facesheet Dimpling Core Compression Core Shear F B D At end Gage Various A Top G Bottom V Middle T B M C S Unknown U Various Unknown V U Multi-mode M Overal Panel buckling P explosive X Other O 25
26 Tah ASTM C 297 Fz ftu Pmax A velikost buňky min [mm] 3 6 max [mm] min. ploch vzorku [mm2]

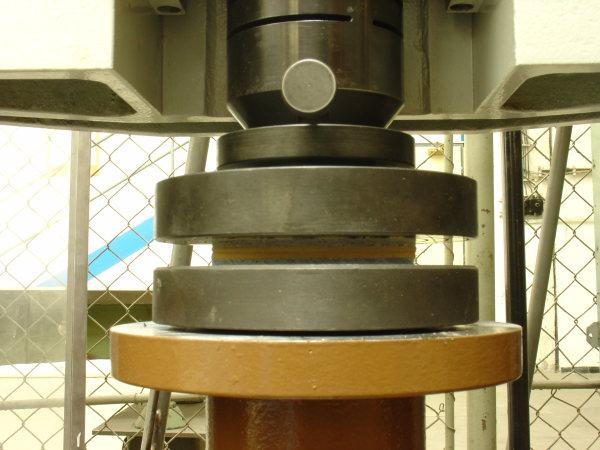

27 Tlak ASTM C 365 Pmax Fz A P0, 003 P0, 001 t fc Ez 0,003 0,001 A fcu velikost buňky min [mm] 3 6 max [mm] min. ploch vzorku [mm2]
28 Smyk jádra ASTM C273 P u t Lb P / u t G Lb 1. znak Mód poruchy 2. znak Plocha poruchy Core Shear S Interface failurei explosive X Other O At end Gage One Corner Various Unknown 3. znak Místo poruchy A G C V U Top T Bottom B Middle M Entire Length E Various V Unknown 28 U
29 Smykové vlastnosti jádra z ohybu sendviče ASTM C 393 ult s F Pmax (d c)b 1. znak Mód poruchy core Crushing skin to core Delamination Facing failure Multi-mode transverse Shear explosive Other 2. znak Plocha poruchy 3. znak Místo poruchy C At load bar A Core D Gage G Core-facing bond F Multiple M Bottom areas facing M One Corner C Top facing S Various V both Facing C A X Unknown O V U 29 U Various Unknown B T F
30 Vlastnosti potahů z ohybu dlouhých nosníků ASTM D znak Mód poruchy core Crushing skin to core Delamination Filament fracture through-thickness konfigurace Standardní Nestanadrdní 4PB 3PB 4PB čtvrtinová Vzdálenost podpor 560 mm S S Vzdálenost sil 100 mm 0 S/2 4PB třetinová S S/3 Pmax ( S L) F 2(d c)bt u Layer instability Multi-mode longitudional splitting tensile 2. znak Plocha poruchy 3. znak Místo poruchy C At load bar A Core D Gage G Core-facing bond F Multiple M Bottom facing areas H Outside O Top facing gage L Various V both Facing M Unknown U Various P Unknown N local Wrinkling W transverse Shear S explosive X Other O 30 C A B T F V U
31 Odolnost na impakt ASTM 7766 Modifikace ASTM 6264, 7136 (vlák. komp.) E CF t 31
32 Lepené spoje Tah ASTM D897, ASTM D2095 Smyk ČSN EN 1465, ASTM D 1002, EN , D3164 Odlup (ČSN EN ISO 11339, EN , ASTM D3167) 32
33 Poruchy lepených spojů 33
34 Tah ASTM D897, ASTM D
35 Smyk ČSN EN 1465, ASTM D 1002, EN , D
36 Smyk ASTM D
37 Smyk ČSN EN
38 Smyk cyklické zatížení ČSN EN ISO 9664 ASTM D
39 Odlup ČSN EN2243 ASTM D1786 ČSN ASTM D
40 Inserty Tah (vytrhávání) Smyk Krut Zdroje: ASTM Standards 40

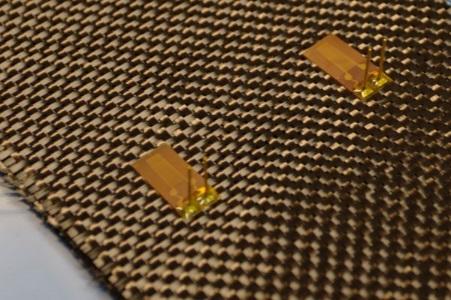

41 Odporová tenzometrie na kompozitních konstrukcích Velikost (6mm) Odpor 350Ω, napájecí napětí tepelný výkon Teplotní kompenzace (půlmostové zapojení) Dvousložkové tmely Příprava povrchu Vlhkost 41
42 Optická vlákna Plošné sledování deformací Moiré DIC, ESPI, Sherografie NDT AE
43 Optické vlákno primární ochrana (polyakrilát, poliamid,...) [ø μm] plášť (sklo, n=1,46) [ø125μm] jádro (sklo, n=1,48) [ø8-10μm] Optické vlákno vnější plastový obal vnitřní vložka aramidová výztuž Ochrana optického vlákna
44 posun spektra způsobený zkrácením mřížky -Δ spektrum z optického zdroje posun spektra způsobený prodloužením mřížky +Δ vlnová délka [nm] část spektra odražená zpět mřížkou vlnová délka [nm] vlnová délka [nm] optický rozbočovač spektrometr optický zdroj Braggova mřížka spektrometr Braggova vlnová délka... B 2.n.
45 Braggova vln. délka... B 2.n. jádro n efektivní index lomu jádra opt. vlákna perioda mřížky [nm] plášť Λ Relativní změma změna Braggovy vlnové délky způsobená deformací a změnou teploty ΔλB = k.ε kt. T λb kε defromační koeficient ΔλBSTRAIN = λb.( 1 p).ε p defromačně optický koeficient koeficient teplotní roztažnosti opt. kt teplotní koefficient teploty vlákna ΔλB TEMP. λb.(α + ξ). ΔT ξ teplotně optický koeficient
46 Aparatury
47 Aplikace - sledování křídla Křídlo letadla kategorie UL Phoenix Air U15 2 vlákna 11 snímačů v hlavním nosníku Kořenové žebro 10 FBG sensors - tlak 1 FBG sensor - tah

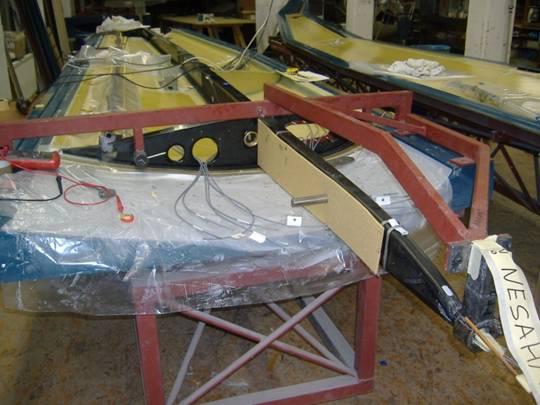

48 Instlace Phoenix Air Ústí nad Orlicí
49 Statická destrukční zkouška (VUT Brno)
50 Moiré

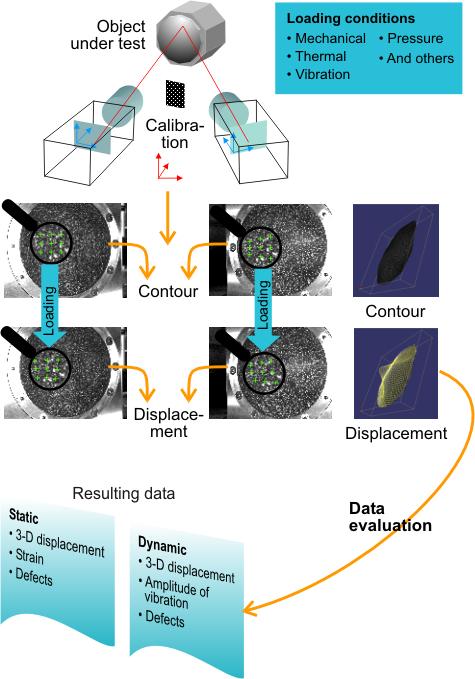

51 Digitální korelace obrazu
52 Sherography
53 Akustická emise
54 Akustická emise
55 Zdroje 1) Mallick, P. K. Composites Engineering Handbook, CRC Press, 1997, ISBN ) Hodgkinson, J.M. Mechanical testing of advenced fibre composites, Woodhead Publishing 2000, ISBN ) Carlsson, L.A., Adams, D.F., Pipes, R.B. Experimental Characterization of Advanced Composite Materials, Third Edition, CRC Press, 2002, ISBN ) COMPOSITE MATERIALS HANDBOOK VOLUME 1, Polymer Matrix Composites, Guidelines for Characterization of Structural Materials MIL-HDBK-17, US Army Research Laboratory, 2002, Fort Belvoir, ) Valenta, F., kol.: Pružnost pevnost III, 2003, ČVUT v Praze ) Kopec, B. a kol.:nedestruktivní zkoušení materiálů a konstrukcí 2008, Brno,CERM 55 )
Normy pro zjišťování mechanických vlastností kompozitových materiálů. Karel Doubrava ČVUT v Praze, Fakulta strojní
Normy pro zjišťování mechanických vlastností kompozitových materiálů Karel Doubrava ČVUT v Praze, Fakulta strojní Zkoušení laminátů Vlákna, Matrice, Laminy, Lamináty Zkoušení sendvičů Odporová tenzometrie
VíceZkoušení kompozitních materiálů
Zkoušení kompozitních materiálů Ivan Jeřábek Odbor letadel FS ČVUT v Praze 1 Zkoušen ení kompozitních materiálů Zkoušky materiálových charakteristik Zkouška kompozitních konstrukcí 2 Zkoušen ení kompozitních
VíceZkoušení kompozitních materiálů
Ivan Jeřábek Ústav letadlové techniky FS ČVUT v Praze 1 Zkoušky materiálových charakteristik Zkouška kompozitních konstrukcí 2 Zkoušen ení kompozitních materiálů Definice zkoušky definice vstupu a výstupu:
VíceAnalýza ztráty stability sendvičových kompozitních panelů při zatížení tlakem
Analýza ztráty stability sendvičových kompozitních panelů při zatížení tlakem Ing. Jaromír Kučera, Ústav letadlové techniky, FS ČVUT v Praze Vedoucí práce: doc. Ing. Svatomír Slavík, CSc. Abstrakt Analýza
VícePorovnání zkušebních metod pro měření interlaminární smykové pevnosti laminátů
Porovnání zkušebních metod pro měření interlaminární smykové pevnosti laminátů Ing. Bohuslav Cabrnoch, Ph.D. VZLÚ, a.s. 21. listopadu 2012 Seminář ČSM, Praha Úvod Interlaminární smyková pevnost Interlaminar
VíceExperimentální zjišťování charakteristik kompozitových materiálů a dílů
Experimentální zjišťování charakteristik kompozitových materiálů a dílů Dr. Ing. Roman Růžek Výzkumný a zkušební letecký ústav, a.s. Praha 9 Letňany ruzek@vzlu.cz Základní rozdělení zkoušek pro ověření
VíceÚVOD DO MODELOVÁNÍ V MECHANICE
ÚVOD DO MODOVÁNÍ V MCHANIC MCHANIKA KOMPOZINÍCH MARIÁŮ Přednáška č. 5 Prof. Ing. Vladislav aš, CSc. Základní pojmy pružnosti Vlivem vnějších sil se těleso deformuje a vzniká v něm napětí dn Normálové napětí
VíceKontaktní měření deformací
Kontaktní měření deformací Druhy tenzometrických snímačů rozdělení podle principu Mechanické Elektrické (odporové, induktivní, kapacitní) Optické (fotoelasticimetrie, moaré, ESPI, optická vlákna) Další
Více18MTY 1. Ing. Jaroslav Valach, Ph.D.
18MTY 1. Ing. Jaroslav Valach, Ph.D. valach@fd.cvut.cz Informace o předmětu http://mech.fd.cvut.cz/education/bachelor/18mty Popis předmětu Témata přednášek Pokyny k provádění cvičení Informace ke zkoušce
VíceOptická vlákna v aplikované pružnosti
Optická vlákna v aplikované pružnosti Bc. Norbert Dolejš Vedoucí práce: Doc. Ing. Jan Řezníček, CSc. Abstrakt Tato práce se zabývá vlastnostmi, využitím a aplikací optických vláknových snímačů ve sledování
VíceKONSTITUČNÍ VZTAHY. 1. Tahová zkouška
1. Tahová zkouška Tahová zkouška se provádí dle ČSN EN ISO 6892-1 (aktualizována v roce 2010) Je nejčastější mechanickou zkouškou kovových materiálů. Zkoušky se realizují na trhacích strojích, kde se zkušební
VíceHavel composites s.r.o. Svésedlice , Přáslavice Česká Republika. tel. (+420) fax (+420)
Havel composites s.r.o. Svésedlice 67 783 54, Přáslavice Česká Republika tel. (+420) 585 129 010 fax (+420) 585 129 011 www.havel-composites.com Tkaniny ze skelné příze typu E. Příze má úpravu (sizing)
VíceOkruhy otázek ke SZZ navazujícího magisterského studijního programu Strojní inženýrství, obor Konstrukce a výroba součástí z plastů a kompozitů
Materiály 1. Molekulární struktura polymerů, polarita vazeb, ohebnost řetězců. 2. Krystalizace a nadmolekulární struktura polymerů, vliv na vlastnosti. 3. Molární hmotnost, její distribuce a vliv na vlastnosti.
VíceVláknové kompozitní materiály, jejich vlastnosti a výroba
Kap. 1 Vláknové kompozitní materiály, jejich vlastnosti a výroba Informační a vzdělávací centrum kompozitních technologií & Ústav mechaniky, biomechaniky a mechatroniky FS ČVUT v Praze 26. října 2007 1
VíceÚnosnosti stanovené níže jsou uvedeny na samostatné stránce pro každý profil.
Směrnice Obsah Tato část se zabývá polyesterovými a vinylesterovými konstrukčními profily vyztuženými skleněnými vlákny. Profily splňují požadavky na kvalitu dle ČSN EN 13706. GDP KORAL s.r.o. může dodávat
VíceKritéria porušení laminy
Kap. 4 Kritéria porušení laminy Inormační a vzdělávací centrum kompozitních technologií & Ústav mechaniky, biomechaniky a mechatroniky S ČVU v Praze.. 007-6.. 007 Úvod omové procesy vyvolané v jednosměrovém
VíceCentrum stavebního inženýrství a.s. Zkušebna fyzikálních vlastností materiálů, konstrukcí a budov - Zlín K Cihelně 304, Zlín Louky
Pracoviště zkušební laboratoře: 1. Laboratoř stavební tepelné techniky K Cihelně 304, Zlín - Louky Laboratoř je způsobilá aktualizovat normy identifikující zkušební postupy. Laboratoř poskytuje odborná
Více3.2 Základy pevnosti materiálu. Ing. Pavel Bělov
3.2 Základy pevnosti materiálu Ing. Pavel Bělov 23.5.2018 Normálové napětí představuje vazbu, která brání částicím tělesa k sobě přiblížit nebo se od sebe oddálit je kolmé na rovinu řezu v případě že je
VíceZESILOVÁNÍ A STATICKÉ ZAJIŠTĚNÍ KONSTRUKCÍ KOMPOZITNÍ MATERIÁLY
ZESILOVÁNÍ A STATICKÉ ZAJIŠTĚNÍ KONSTRUKCÍ KOMPOZITNÍ MATERIÁLY Důvody a cíle pro statické zesilování a zajištění konstrukcí - zvýšení užitného zatížení - oslabení konstrukce - konstrukční chyba - prodloužení
VícePružnost. Pružné deformace (pružiny, podložky) Tuhost systému (nežádoucí průhyb) Kmitání systému (vlastní frekvence)
Pružnost Pružné deformace (pružiny, podložky) Tuhost systému (nežádoucí průhyb) Kmitání systému (vlastní frekvence) R. Hook: ut tensio, sic vis (1676) 1 2 3 Pružnost 1) Modul pružnosti 2) Vazby mezi atomy
VíceVýzkumný a zkušební ústav Plzeň s.r.o. Zkušební laboratoř Tylova 1581/46, Plzeň
Pracoviště zkušební laboratoře: 1. Materiálová zkušebna včetně detašovaného pracoviště Orlík 266/15, Bolevec, 316 00 Plzeň 2. Dynamická zkušebna Orlík 266/15, Bolevec, 316 00 Plzeň korespondenční adresa:
Víceρ 490 [lb/ft^3] σ D 133 [ksi] τ D 95 [ksi] Výpočet pružin Informace o projektu ? 1.0 Kapitola vstupních parametrů
N pružin i?..7 Vhodnost pro dynamické excelentní 6 [ F].. Dodávané průměry drátu,5 -,25 [in].3 - při pracovní teplotě E 2 [ksi].5 - při pracovní teplotě G 75 [ksi].7 Hustota ρ 4 [lb/ft^3]. Mez pevnosti
VíceÚnosnost kompozitních konstrukcí
ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE Fakulta strojní Ústav letadlové techniky Únosnost kompozitních konstrukcí Optimalizační výpočet kompozitních táhel konstantního průřezu Technická zpráva Pořadové číslo:
VícePevnost kompozitů obecné zatížení
Pevnost kompozitů obecné zatížení Osnova Příčná pevnost v tahu Pevnost v tahu pod nenulovým úhlem proti vláknům Podélná pevnost v tlaku Příčná pevnost v tlaku Pevnost vláknových kompozitů - obecně Základní
VícePŘEDMLUVA 3 1 ÚVOD 23 2 MATERIÁLY 25
OBSAH PŘEDMLUVA 3 1 ÚVOD 23 2 MATERIÁLY 25 2.1 Základní pojmy 25 2.1.1 Definice 26 2.2 Rozdělení makromoiekulárních látek 28 2.3 Základy výroby polymerů 29 2.3.1 Postupy syntézy makromoiekulárních látek
VíceCentrum stavebního inženýrství a.s. Zkušebna fyzikálních vlastností materiálů, konstrukcí a budov - Zlín K Cihelně 304, Zlín Louky
Pracoviště zkušební laboratoře: 1. Laboratoř stavební tepelné techniky K Cihelně 304, 764 32 Zlín - Louky 2. Laboratoř akustiky K Cihelně 304, 764 32 Zlín - Louky 3. Laboratoř otvorových výplní K Cihelně
VíceZodiac Aerospace Chellange
Zodiac Aerospace Chellange Teoretické poznámky k sendvičům Tento dokument je určen jako teoretický úvod k soutěži Zodiac Aerospace Chellange pro studenty bakalářského studia. Níže uvedený obsah nikterak
VíceVýzkumný a zkušební ústav Plzeň s.r.o. Zkušební laboratoř Tylova 1581/46, Jižní Předměstí, Plzeň
Pracoviště zkušební laboratoře: 1. Zkušebna metalografie Tylova 1581/46, 301 00 Plzeň 2. Mechanická zkušebna Tylova 1581/46, 301 00 Plzeň 3. Dynamická zkušebna Orlík 266/15, Bolevec, 316 00 Plzeň korespondenční
VícePosouzení piloty Vstupní data
Posouzení piloty Vstupní data Projekt Akce Část Popis Vypracoval Datum Nastavení Velkoprůměrová pilota 8..07 (zadané pro aktuální úlohu) Materiály a normy Betonové konstrukce Součinitele EN 99 Ocelové
VícePoužití inteligentních geosyntetik při vyztužení zemních konstrukcí Philippe Delmas Jürgen Gruber
GEOSYNTETIKA V DOPRAVNÍ INFRASTRUKTUŘE 31.leden 2006 - Praha, 1.únor 2006 - Brno Použití inteligentních geosyntetik při vyztužení zemních konstrukcí Philippe Delmas Jürgen Gruber International Geosynthetics
VícePříklady. Viktor Kulíšek
Příklady Viktor Kulíšek 22.04.2014 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE FAKULTA STROJNÍ Ústav výrobních strojů a zařízení Ú12135 Výzkumné centrum pro strojírenskou výrobní techniku a technologii VCSVTT
VíceJČU-ZF, KATEDRA KRAJINNÉHO MANAGEMENTU STAVEBNÍ MATERIÁLY A KONSTRUKCE (STMK)
JČU-ZF, KATEDRA KRAJINNÉHO MANAGEMENTU STAVEBNÍ MATERIÁLY A KONSTRUKCE (STMK) JČU-ZF, KATEDRA KRAJINNÉHO MANAGEMENTU STAVEBNÍ MATERIÁLY A KONSTRUKCE (STMK) Ing. Jan Závitkovský e-mail: jan.zavitkovsky@centrum.cz
VíceKONSTRUKCE KŘÍDLA - I
Konstrukční prvky KONSTRUKCE KŘÍDLA - I - Podélné nosné prvky (podélný nosný systém) nosníky, podélné výztuhy - Příčné nosné prvky žebra - Potah - Závěsy, spojovací kování Nosníky přenos zatížení ohybové
VícePolymer Institute Brno, spol. s r.o. akreditovaná zkušebna č. L 1380 tel.: , Tkalcovská 36/2 fax:
VÝTISK Č.: 0 List: 1 Polymer Institute Brno, spol. s r.o. akreditovaná zkušebna č. L 1380 tel.: +420 517814170, 517814158 Tkalcovská 36/2 fax: +420 517814252 Objednatel: Žádanka AZ číslo: Bližší specifikace:
Více2 MECHANICKÉ VLASTNOSTI SKLA
2 MECHANICKÉ VLASTNOSTI SKLA Pevnost skla reprezentující jeho mechanické vlastnosti nejčastěji bývá hlavním parametrem jeho využití. Nevýhodou skel je jejich poměrně nízká pevnost v tahu a rázu (pevnost
VíceSNÍMAČE PRO MĚŘENÍ DEFORMACE
SNÍMAČE PRO MĚŘENÍ DEFORMACE 8.1. Odporové tenzometry 8.2. Optické tenzometry 8.3. Bezkontaktní optické metody 8.1. ODOPROVÉ TENZOMETRY 8.1.1. Princip měření deformace 8.1.2. Kovové tenzometry 8.1.3. Polovodičové
VíceNabízené služby pracoviště
Nabízené služby pracoviště Název služby Stručný popis Odpovědná osoba / foto - provozní tenzometrická měření (po přepočtu napětí) dle požadavku zákazníka, návrh měřicích míst, statická a dynamická měření
VíceSendvičové panely smykový test výplňového materiálu čtyřbodovým ohybem
Sendvičové panely smykový test výplňového materiálu čtyřbodovým ohybem Protokol o zkoušce Výrobce a dodavatel: ISMAT solution, s.r.o. Dolení 184, 411 85 Horní Beřkovice Obchodní rejstřík vedený u Krajského
VíceOVMT Mechanické zkoušky
Mechanické zkoušky Mechanickými zkouškami zjišťujeme chování materiálu za působení vnějších sil, tzn., že zkoumáme jeho mechanické vlastnosti. Některé mechanické vlastnosti materiálu vyjadřují jeho odpor
VícePROTOKOL číslo: / 2014
ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE FAKULTA STAVEBNÍ ZKUŠEBNÍ LABORATOŘ AKREDITOVANÁ ČIA pod č.1048 Thákurova 7, 166 29, Praha 6 ODBORNÁ LABORATOŘ - OL 181 telefon: 2 2435 5429 fax: 2 2435 3843 Zakázkové
VícePojednání ke státní doktorské zkoušce. Hodnocení mechanických vlastností slitin na bázi Al a Mg s využitím metody AE
Pojednání ke státní doktorské zkoušce Hodnocení mechanických vlastností slitin na bázi Al a Mg s využitím metody AE autor: Ing. školitel: doc. Ing. Pavel MAZAL CSc. 2 /18 OBSAH Úvod Vymezení řešení problematiky
VíceNamáhání na tah, tlak
Namáhání na tah, tlak Pro namáhání na tah i tlak platí stejné vztahy a rovnice. Velikost normálového napětí v tahu, resp. tlaku vypočítáme ze vztahu: resp. kde je napětí v tahu, je napětí v tlaku (dále
VíceVýzkumný a zkušební ústav Plzeň s.r.o. Zkušební laboratoř Tylova 1581/46, 301 00 Plzeň
Pracoviště zkušební laboratoře: 1. Zkušebna Analytická chemie 2. Zkušebna Metalografie 3. Mechanická zkušebna včetně detašovaného pracoviště Orlík 266, 316 06 Plzeň 4. Dynamická zkušebna Orlík 266, 316
VíceVyužití kompozitních materiálů v leteckém průmyslu
Využití kompozitních materiálů v leteckém průmyslu Tato prezentace je spolufinancována Evropským sociálním fondem a státním rozpočtem České republiky Využití kompozitních materiálů v leteckém průmyslu
VíceEXPERIMENTÁLNÍ MECHANIKA 2
EXPERIMENTÁLNÍ MECHANIKA 2 2. přednáška Jan Krystek 28. února 2018 EXPERIMENTÁLNÍ MECHANIKA Experiment slouží k tomu, abychom pomocí experimentální metody vyšetřili systém veličin nutných k řešení problému.
VíceLetecké kompozitové konstrukce
Výpočty kompozitních Požadované znalosti k provedení výpočtu jsou následující 1. Zatížení kontrolované součásti nebo konstrukčního uzlu. V letectví se při stanovení tohoto zatížení vychází z předpisů a
VícePENETRACE TENKÉ KOMPOZITNÍ DESKY OCELOVOU KULIČKOU
PENETRACE TENKÉ KOMPOZITNÍ DESKY OCELOVOU KULIČKOU : Ing.Bohuslav Tikal CSc, ZČU v Plzni, tikal@civ.zcu.cz Ing.František Valeš CSc, ÚT AVČR, v.v.i., vales@cdm.cas.cz Anotace Výpočtová simulace slouží k
VíceCENÍK KONTROLNÍCH A ZKUŠEBNÍCH PRACÍ ZL
CENÍK KONTROLNÍCH ZKUŠEBNÍCH PRCÍ ZL Vypracoval dne 30.12.2013 ředitel zkušebny: Ing. Tomáš Moravec Platnost od 2.1.2014 do 31.12.2014 * Ceny zkoušek jsou smluvní a jsou uvedeny za vlastní zkušební výkon
VíceVybrané okruhy znalostí z předmětů stavební mechanika, pružnost a pevnost důležité i pro studium předmětů KP3C a KP5A - navrhování nosných konstrukcí
Vybrané okruhy znalostí z předmětů stavební mechanika, pružnost a pevnost důležité i pro studium předmětů KP3C a KP5A - navrhování nosných konstrukcí Skládání a rozklad sil Skládání a rozklad sil v rovině
VíceSVÚM a.s. Zkušební laboratoř vlastností materiálů Tovární 2053, Čelákovice
Pracoviště zkušební laboratoře: 1. Pracoviště Čelákovice 2. Pracoviště Praha Areál VÚ, Podnikatelská 565, 190 11 Praha-Běchovice 1. Pracoviště Čelákovice Pracoviště je způsobilé aktualizovat normy identifikující
VícePolymer Institute Brno, spol. s r.o. akreditovaná zkušebna č. L 1380 tel.: Tkalcovská 36/2 fax:
VÝTISK Č.: 0 List: 1 Polymer Institute Brno, spol. s r.o. akreditovaná zkušebna č. L 1380 tel.: +420 545321240 Tkalcovská 36/2 fax: +420 545211141 Objednatel: Žádanka AZ číslo: Bližší specifikace: Forma
VíceSylodyn Technický list materiálu
ND Sylodyn Technický list materiálu Materiál Barva Míchaný buňkový polyuretran zelená Standardní řada Sylodyn Statický rozsah užití Standardní rozměry Tloušťka:. mm Sylodyn ND mm Sylodyn ND Role:. m Šířka,.
VíceTepelně izolační styčník s čelní deskou. Zdeněk Sokol České vysoké učení technické v Praze
Tepelně styčník s čelní deskou Zdeněk Sokol České vysoké učení technické v Praze Praktické využití tepelně ho spoje Vnější části objektu (přístřešky, nevytápěné části objektu) Střešní nástavby Balkony,
VíceNauka o materiálu. Přednáška č.4 Úvod do pružnosti a pevnosti
Nauka o materiálu Přednáška č.4 Úvod do pružnosti a pevnosti Teoretická a skutečná pevnost kovů Trvalá deformace polykrystalů začíná při vyšším napětí než u monokrystalů, tj. hodnota meze kluzu R e, odpovídající
VíceSylodyn Technický list materiálu
NC Sylodyn Technický list materiálu Materiál Barva Míchaný buňkový polyuretran žlutá Standardní řada Sylodyn Statický rozsah užití Standardní rozměry Tloušťka:. mm Sylodyn NC mm Sylodyn NC Role:. m Šířka,.
Vícenařízení vlády č. 163/2002 Sb., ve znění nařízení vlády č. 312/2005 Sb. a nařízení vlády č. 215/2016 Sb. (dále jen nařízení vlády )
1. Výrobková skupina (podskupina) Název: Betonářská a předpínací výztuž a) výrobky z betonářské/předpínací oceli/ocelí (například hladká anebo žebírková ocel v tyčích a svitcích 4, 7 a drátové pramence,
VíceTECHNOLOGIE LEPENÍ V AUTOMOBILOVÉM PRŮMYSLU
TECHNOLOGIE LEPENÍ V AUTOMOBILOVÉM PRŮMYSLU Základy technologie lepení V současnosti se technologie lepení stala jednou ze základních technologií spojování kovů, plastů i kombinovaných systémů materiálů
Více9. MĚŘENÍ SÍLY TENZOMETRICKÝM MŮSTKEM
9. MĚŘENÍ SÍLY TENZOMETRICKÝM MŮSTKEM Úkoly měření: 1. Změřte převodní charakteristiku deformačního snímače síly v rozsahu 0 10 kg 1. 2. Určete hmotnost neznámého závaží. 3. Ověřte, zda lze měření zpřesnit
VíceCENÍK KONTROLNÍCH A ZKUŠEBNÍCH PRACÍ ZL
CENÍK KONTROLNÍCH ZKUŠEBNÍCH PRCÍ ZL Vypracoval dne 20.12.2017 ředitel zkušebny: Ing. Tomáš Moravec Platnost od 1.1.2018 do 31.12.2018 * Ceny zkoušek jsou smluvní a jsou uvedeny za vlastní zkušební výkon
VíceCENÍK KONTROLNÍCH A ZKUŠEBNÍCH PRACÍ ZL
CENÍK KONTROLNÍCH ZKUŠEBNÍCH PRCÍ ZL Vypracoval dne 1.3.2017 ředitel zkušebny: Ing. Tomáš Moravec Platnost od 1.3.2017 do 31.12.2017 * Ceny zkoušek jsou smluvní a jsou uvedeny za vlastní zkušební výkon
VíceOkruhy otázek ke zkoušce
Kompozity A farao pokračoval: "Hle, lidu země je teď mnoho, a vy chcete, aby nechali svých robot? Onoho dne přikázal farao poháněčům lidu a dozorcům: Propříště nebudete vydávat lidu slámu k výrobě cihel
VíceTRIVAPUL pultrudované profily
TRIVAPUL pultrudované profily Výroba pultrudovaných profilů z kompozitních materiálů firmou Trival se datuje od roku 1965. V tom roce zde byl vyroben první stroj pro pultruze a byla zahájena výroba profilů
VíceČSN EN ISO 472 ČSN EN ISO
Související normy: ČSN EN ISO 3834-1 až 6 - Požadavky na jakost při tavném svařování kovových materiálů, tj. s aplikací na plasty. (Využití prvků kvality pro oblast svařování a lepení plastů) ČSN EN ISO
VíceMateriálové listy Datum vydání: 15.2.2010. Polyuretanové deskové a blokové mateiály
Polyuretanové deskové a blokové mateiály Obsah 1 NECURON 100 2 NECURON 160 3 NECURON 250 4 NECURON 301 5 NECURON 480 6 NECURON 540 7 NECURON 620 8 NECURON 651 9 NECURON 770 10 NECURON 840 11 NECURON 1001
VíceVlastnosti a zkoušení materiálů. Přednáška č.3 Pevnost krystalických materiálů
Vlastnosti a zkoušení materiálů Přednáška č.3 Pevnost krystalických materiálů Zpevnění monokrystalu a polykrystalického kovu Monokrystal Atomy jsou pravidelně uspořádány, tvoří trojrozměrné útvary, které
VíceVlákna G.657 nejen pro přístupové sítě Patrick Stibor pstibor@ofsoptics.com
Vlákna G.657 nejen pro přístupové sítě Patrick Stibor pstibor@ofsoptics.com Your Optical Fiber Solutions Partner OFS 1 Optical fibers for access networks ITU-T G.657 (2006) Characteristics of a Bending
Více2. přednáška. Petr Konvalinka
EXPERIMENTÁLNÍ METODY MECHANIKY 2. přednáška Petr Konvalinka Experimentální vyšetřování pevnostních vlastností betonu Nedestruktivní metody zkoušky pevnosti Schmidtovo kladívko odpor v otlačení pull-out
VíceSendvičové panely únosnost v osovém tlaku
Sendvičové panely únosnost v osovém tlaku Protokol o zkoušce Výrobce a dodavatel: ISMAT solution, s.r.o. Dolení 184, 411 85 Horní Beřkovice Obchodní rejstřík vedený u Krajského soudu v Ústí nad Labem,
VíceKap. 3 Makromechanika kompozitních materiálů
Kap. Makromechanika kompozitních materiálů Informační a vzdělávací centrum kompozitních technologií & Ústav mechaniky, biomechaniky a mechatroniky FS ČVU v Praze. listopadu 7 Základní pojmy a vztahy Notace
Více133PSBZ Požární spolehlivost betonových a zděných konstrukcí. Přednáška B3. ČVUT v Praze, Fakulta stavební katedra betonových a zděných konstrukcí
133PSBZ Požární spolehlivost betonových a zděných konstrukcí Přednáška B3 ČVUT v Praze, Fakulta stavební katedra betonových a zděných konstrukcí Předpjatý beton 1. část - úvod Obsah: Podstata předpjatého
VíceVlastnosti a zkoušení materiálů. Přednáška č.4 Úvod do pružnosti a pevnosti
Vlastnosti a zkoušení materiálů Přednáška č.4 Úvod do pružnosti a pevnosti Teoretická a skutečná pevnost kovů Trvalá deformace polykrystalů začíná při vyšším napětí než u monokrystalů, tj. hodnota meze
VíceŠroubovitá pružina válcová tažná z drátů a tyčí kruhového průřezu [in]
Šroubovitá pružina válcová tažná z drátů a tyčí kruhového průřezu i ii Výpočet bez chyb. Informace o o projektu? 1.0 1.1 Kapitola vstupních parametrů Volba režimu zatížení, provozních a výrobních parametrů
VíceVliv opakovaných extrémních zatížení na ohybovou únosnost zdiva
Vliv opakovaných extrémních zatížení na ohybovou únosnost zdiva Doc. Ing. Daniel Makovička, DrSc. ČVUT v Praze, Kloknerův ústav, 166 08 Praha 6, Šolínova 7 Ing. Daniel Makovička, Jr. Statika a dynamika
VíceIdentifikace zkušebního postupu/metody 2
Pracoviště zkušební laboratoře:. Laboratoř stavební tepelné techniky K Cihelně 304, Zlín - Louky 2. Laboratoř akustiky K Cihelně 304, Zlín - Louky 3. Laboratoř otvorových výplní K Cihelně 304, Zlín - Louky
VícePotrubí a tvarovky Technologie s budoucností. SWISS Made
Potrubí a tvarovky Technologie s budoucností SWISS Made 1 Úvod 2 3 Hrdlové produkty Tlakové potrubí s hrdlem Hrdlové tvarovky Hrdlové spoje Příslušenství pro spoje Přírubové produkty Tlakové potrubí s
VíceSYNPO, akciová společnost Oddělení hodnocení a zkoušení S. K. Neumanna 1316, Pardubice Zelené Předměstí
List 1 z 5 Laboratoř je způsobilá aktualizovat normy identifikující zkušební postupy. Laboratoř uplatňuje flexibilní přístup k rozsahu akreditace upřesněný v dodatku. Aktuální seznam činností prováděných
VíceZesilování dřevěného prvku uhlíkovou lamelou při dolním líci. Zde budou normové hodnoty vypsány do tabulky!!!
Zesilování dřevěného prvku uhlíkovou lamelou při dolním líci jméno: stud. skupina: příjmení: pořadové číslo: datum: Materiály: Lepené lamelové dřevo třídy GL 36h : norma ČSN EN 1194 (najít si hodnotu modulu
VíceVLASTNOSTI MĚDI Cu-DHP
VLASTNOSTI MĚDI Cu-DHP OBSAH ÚVOD.. 1. VŠEOBECNÉ INFORMACE 2. CHEMICKÉ SLOŽENÍ 3. FYZIKÁLNÍ VLASTNOSTI. 3.1 Hustota 3.2 tavení. 3.3 Součinitel délkové roztažnosti. 3.4 Měrná tepelná kapacita.. 3.5 Tepelná
VíceSikaForce -7550 elastické turbo 2-k polyuretanová technologie
SikaForce -7550 elastické turbo 2-k polyuretanová technologie Potřebujete urychlit Váš výrobní proces? Využijte skvělé vlastnosti lepidla, kombinující pevnost současně s pružností. SikaForce -7550 V moderních
VíceNAVRHOVÁNÍ DŘEVĚNÝCH KONSTRUKCÍ DLE ČSN EN 1995-1-1, ZÁKLADNÍ PROMĚNNÉ
Téma: NAVRHOVÁNÍ DŘEVĚNÝCH KONSTRUKCÍ DLE ČSN EN 1995-1-1, ZÁKLADNÍ PROMĚNNÉ Vypracoval: Ing. Roman Rázl TE NTO PR OJ E KT J E S POLUFINANC OVÁN EVR OPS KÝ M S OC IÁLNÍM FONDEM A STÁTNÍM ROZPOČTEM ČESKÉ
VíceTÉMATICKÉ OKRUHY KE SZZ 2013/14 ING PLASTIKÁŘSKÁ TECHNOLOGIE
TÉMATICKÉ OKRUHY KE SZZ 2013/14 PLASTIKÁŘSKÁ TECHNOLOGIE 1. Rovnice toku a třídění z reologického hlediska podle průběhu tokové křivky. 2. Aktivační energie viskózního toku Arteniova rovnice. 3. Kapilární
VíceANALÝZA A HODNOCENÍ KVALITY LEPENÝCH SENDVIČOVÝCH SPOJŮ
ANALÝZA A HODNOCENÍ KVALITY LEPENÝCH SENDVIČOVÝCH SPOJŮ ABSTRAKT SVOČ FST 2015 Jan Jícha Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika Úkolem této práce bylo zkonstruovat
VíceKonstrukce přípravku dle ASTM D Losipescův test. Michal Brostík
Konstrukce přípravku dle ASTM D 5379- Losipescův test Michal Brostík Bakalářská práce 2016 Příjmení a jméno: Brostík Michal Obor: Technologická zařízení P R O H L Á Š E N Í Prohlašuji, že beru na vědomí,
VíceLEPENÉ SPOJE. 1, Podstata lepícího procesu
LEPENÉ SPOJE Nárůst požadavků na technickou úroveň konstrukcí se projevuje v poslední době intenzivně i v oblasti spojování materiálů, kde lepení je často jedinou spojovací metodou, která nenarušuje vlastnosti
VíceZkoušení fyzikálně-mechanických vlastností materiálů a výrobků pro automobilový průmysl
Zkoušení fyzikálně-mechanických vlastností materiálů a výrobků pro automobilový průmysl Zákaznický den, Zlín 17.3.2011 Základní typy zkoušek stanovení základních vlastností surovin, materiálu polotovarů
VíceOptimalizace vláknového kompozitu
Optimalizace vláknového kompozitu Bc. Jan Toman Vedoucí práce: doc. Ing. Tomáš Mareš, Ph.D. Abstrakt Optimalizace trubkového profilu z vláknového kompozitu při využití Timošenkovy hypotézy. Hledání optimálního
VíceMateriály pro stavbu rámů
Materiály pro nosnou soustavu CNC obráběcího stroje Pro konstrukci rámu (nosné soustavy) obráběcího stroje lze využít různé materiály (obr.1). Při volbě druhu materiálu je vždy nutno posuzovat mimo jiné
VíceCOBRAPEX TRUBKA S KYSLÍKOVOU BARIÉROU
COBRAPEX TRUBKA S KYSLÍKOVOU BARIÉROU COBRAPEX TRUBKA S KYSLÍK. BARIÉROU 2.1. COBRATEX TRUBKA COBRAPEX trubka s EVOH (ethylen vinyl alkohol) kyslíkovou bariérou z vysokohustotního polyethylenu síťovaného
VíceSériová výroba dílů z materiálu PA12 s využitím aditivní technologie JetFusion HP 4200
Sériová výroba dílů z materiálu PA12 s využitím aditivní technologie JetFusion HP 4200 Studentská 1402/2 461 17 Liberec 1 tel.: +420 485 353 006 cxi.tul.cz Představení LPP na TU v Liberci Umístění laboratoře
VíceMSC.Marc 2005r3 Tutorial 2. Robert Zemčík
MSC.Marc 2005r3 Tutorial 2 Robert Zemčík Západočeská univerzita v Plzni 204 Tento dokument obsahuje návod na modální analýzu tenkostěnné laminátové nádoby pomocí MKP v programu MSC.Marc 2005r3. Zadání
VíceNabízené služby pracoviště
Nabízené služby pracoviště Název služby Stručný popis Odpovědná osoba / foto Ing. FOJTÍK František, Ph.D. - provozní tenzometrická měření (po přepočtu +42059 732 3292 napětí) dle požadavku zákazníka, návrh
VíceHG-C - Laserový senzor pro měření na krátké vzdálenost
Products Elektrické stroje Optické snímače Měřicí senzory HG-C - Laserový senzor pro měření na krátké vzdálenost Senzor pro přesné měření vzdálenosti Ostrý bod pro měření i velmi malých částí PNP/NPN a
VíceTÜV NORD Czech, s.r.o. Laboratoře a zkušebny Brno Olomoucká 7/9, Brno
Laboratoř je způsobilá aktualizovat normy identifikující zkušební postupy. Laboratoř poskytuje odborná stanoviska a interpretace výsledků zkoušek. Zkoušky: 1 Stanovení prvků metodou (Al, As, B, Bi, Cd,
VícePříklady kompozitních materiálů. Otomanský luk Pykrete Židle T3.1
Kompozity A farao pokračoval: "Hle, lidu země je teď mnoho, a vy chcete, aby nechali svých robot? Onoho dne přikázal farao poháněčům lidu a dozorcům: Propříště nebudete vydávat lidu slámu k výrobě cihel
VíceCo by mohl (budoucí) lékař vědět o materiálech tkáňových výztuží či náhrad. 20. března 2012
Prohloubení odborné spolupráce a propojení ústavů lékařské biofyziky na lékařských fakultách v České republice CZ.1.07/2.4.00/17.0058 Co by mohl (budoucí) lékař vědět o materiálech tkáňových výztuží či
VícePMC - kompozity s plastovou matricí
PMC - kompozity s plastovou matricí Rozdělení PMC PMC částicové vláknové Matrice elastomer Matrice elastomer Matrice termoplast Matrice termoplast Matrice reaktoplast Matrice reaktoplast Částice v polymeru
VíceKumulace poškození termoplastického laminátu C/PPS při cyklickém zatížení a jeho posuzování
Kumulace poškození termoplastického laminátu C/PPS při cyklickém zatížení a jeho posuzování Jiří Minster, Martin Šperl, ÚTAM AV ČR, v. v. i., Praha Jaroslav Lukeš, FS ČVUT v Praze Motivace a obsah přednášky
VíceNauka o materiálu. Přednáška č.3 Pevnost krystalických materiálů
Nauka o materiálu Přednáška č.3 Pevnost krystalických materiálů Zpevnění monokrystalu a polykrystalického kovu Monokrystal Atomy jsou pravidelně uspořádány, tvoří trojrozměrné útvary, které lze získat
VícePříloha-výpočet motoru
Příloha-výpočet motoru 1.Zadané parametry motoru: vrtání d : 77mm zdvih z: 87mm kompresní poměr ε : 10.6 atmosférický tlak p 1 : 98000Pa teplota nasávaného vzduchu T 1 : 353.15K adiabatický exponent κ
VíceOcelobetonové stropní konstrukce vystavené požáru Jednoduchá metoda pro požární návrh
Ocelobetonové stropní konstrukce vystavené požáru požární návrh Cíl návrhové metody požární návrh 2 požární návrh 3 Obsah prezentace za požáru ocelobetonových desek za běžné Model stropní desky Druhy porušení
Více
