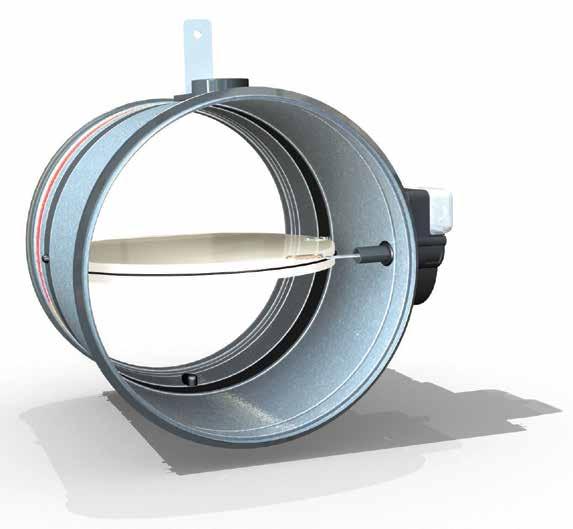

1 Clapets coupe-feu et Volets de désenfumage D.A.S. Organisme Certificateur AFNOR Certification - CR120 Kruhová požární klapka Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax: elektrodesign@elektrodesign.cz

2 Prohlášení o vlastnostech 2 PROHLÁŠENÍ O VLASTNOSTECH CR120 CE_DoP_Rf t_c11_cs B 11/ Unikátní identifikační kód výrobku: Kruhová požární klapka 2. Typ stavebního výrobku: CR Předpokládané použití stavebních výrobků: Kruhová požární klapka je použita k oddělení požárních úseků v systémech rozvodu tepla, větrání a klimatizace. 4. Jméno a kontaktní adresa výrobce: Rf Technologies NV, Lange Ambachtstraat 40, B 9860 Oosterzele Systém 1 5. Systém posuzování a ověřování stálosti vlastností stavebních výrobků: Notifikovaná certifikační osoba na kontrolu výroby BCCA s identifikačním číslem 0749 provedla stanovení typu produktu na základě typového testování (včetně kontroly vzorků), úvodní inspekci výrobního závodu a řízení výroby a trvalé kontroly, posouzení a vyhodnocení řízení výroby v systému 1 a vydala certifikát o stálosti vlastností (BC ) 6. V případě prohlášení o vlastnostech týkajících se stavebního výrobku, na který se vztahuje harmonizovaná norma: 7. Vlastnosti uvedené v prohlášení podle EN 15650: (Odolnost proti požáru podle EN a klasifikace podle EN ) Základní charakteristika Vlastnosti Rozsah Typ Zeď Utěsnění Klasifikace Zesílený beton 110 mm Malta EI 120 (ve i o) S (500 Pa) Zeď Malta EI 90 (ve i o) S (500 Pa) Pórobeton 100 mm Skelná vata + potah 150 kg/m³ + endotermické potahované roubení EI 120 (ve i o) S (300 Pa) Zesílený beton 150 mm Malta EI 120 (ho i o) S (500 Pa) Pórobeton 100 mm Malta EI 90 (ho i o) S (500 Pa) Pórobeton 150 mm Skelná vata + potah 150 kg/m³ + endotermické potahované roubení EI 120 (ho i o) S (300 Pa) Podlaha mm Sádrokarton s kovovými nosníky GKB 100 mm Skelná vata + potah 150 kg/m³ + endotermické potahované roubení EI 60 (ve i o) S (300 Pa) Sádrokarton s kovovými nosníky GKF 100 mm Skelná vata + potah 150 kg/m³ + endotermické potahované roubení EI 120 (ve i o) S (300 Pa) Sádrokartonová stěna Harmonizovaný standard EN :2010 Sádrokarton s kovovými nosníky GKB 100 mm Skelná vata 40 kg/m³ + krycí desky EI 60 (ve i o) S (500 Pa) Sádrokartonová stěna mm Typ instalace: vestavěná, Splňuje Nominální aktivační podmínky/citlivost: - zatížení čidla - teplotní odezva čidla Splňuje Prodleva odezvy (doba reakce) podle EN : - doba uzavření MFUS 50 cyklů; MMAG 300 cyklů; BLF(T) cyklů Provozní spolehlivost podle EN : - cyklování Splňuje Stálost prodlevy odezvy podle EN : - zatížení čidla; teplotní odezva čidla Splňuje Stálost provozní spolehlivosti podle EN 15650: - cyklus otevření a zavření Antikorozní ochrana podle EN : Splňuje Těsnost klapky podle EN 1751: třída B 8. Vlastnost výrobku uvedená v bodě 1 a 2 je ve shodě s vlastností uvedenou v bodě 7. Toto prohlášení o vlastnostech se vydává na výhradní odpovědnost výrobce uvedeného v bodě 4. Podepsáno za výrobce a jeho jménem: Oosterzele, 02/12/2013 Tom Van Leuven, Technical Manager

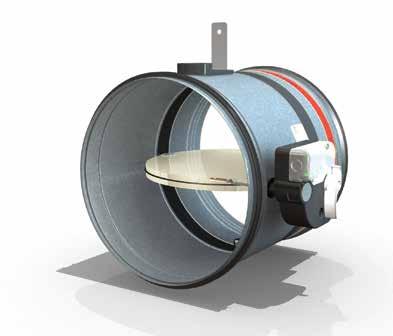

3 10. Identifikační štítek produktu Obsah Prohlášení o vlastnostech...2 Představení výrobku Rozsah průměrů... 3 Rozměry Pohonné mechanismy... 4 Skladování a manipulace Montáž... 7 Elektrická připojení Rozšiřující - sady Osvědčení a zkušební protokoly Údržba Vysvětlení zkratek Technické údaje Hmotnosti Výběrový graf Koeficient tlakové ztráty Výběrová data Korekční faktor Ukázka objednávky Představení výrobku Kruhové požární klapky CR120 se instalují do vzduchotechnických potrubí procházejících konstrukčními prvky, aby zastavily šíření požáru. Mají modulární pohonný mechanismus umístěný zcela mimo zeď. Kruhová požární klapka CR120 má požární odolnost do 120. Tělo klapky je vyrobeno z pozinkované oceli. Požární klapka je speciálně navržena pro menší průměry do 315mm. Požární klapka může být vybavena mechanismem s tavným článkem nebo motorovým mechanismem. Zkoušeno podle evropské normy EN při 500 Pa Minimální tlaková tráta Vzduchotěsnost podle evropské normy EN 1751 třídy B (na požádání třídy C) Vhodná pro montáž do pevné zdi, pevné podlahy a flexibilní zdi Pohonný mechanismus zcela mimo zeď Snadná montáž Bez údržby Pro použití v interiéru Žáruvzdorné tělo vyrobené z pozinkované oceli 2. List klapky 20 mm 3. Pohonný mechanismus 4. Pryžové kruhové těsnění 5. Zpěňující pásek 6. Montážní plocha termoelektrické pojistky 7. Poziční deska 8. Kruhové těsnění listu klapky 9. Tavný článek 72 C obr. CR120 + MFUS Rozsah průměrů Dn = jmenovitý průměr 3

4 Rozměry CR120 CR120 + MFUS Dn/2+ 13,5 P Dn-1 Z Q * 17,5 *0 mm pro Dn<315 *20 mm pro Dn=315 MFUS MMAG BLF(T) P Q Z Pohonné mechanismy 1. MFUS: Jednoduchý pohonný mechanismus s tavným článkem Pohonný mechanismus MFUS automaticky odjistí list, jakmile teplota v potrubí překročí 72 C. Klapka se musí znovu natáhnout ručně. Standard: Tavný článek 72 C Možnost ručního odjištění Ruční natažení pomocí natahovacího klíče (otáčet po směru hodinových ručiček) IP42 Volitelné: FDCU: Spínače pozice Otevřeno/ Zavřeno Natažení Ruční natažení: Otáčejte natahovacím klíčem (1) po směru hodinových ručiček nebo použijte šestihranný klíč 10 Odjištění Ruční odjištění: Použijte odjišťovací tlačítko (2) Automatické odjištění: Jakmile se tavný článek roztaví při 72 C 2 1 Vstup kabelu 4

5 2. BLF(T): Pružinový servopohon (BLF) s termoelektrickou pojistkou (BLFT) Po připojení napájení servopohon otočí list klapky do pohotovostní polohy (otevřený). Přerušením napájení se díky napnuté pružině list uzavře (bezpečnostní poloha). Je-li motor vybaven termoelektrickou pojistkou BLFT, při dosažení teploty v potrubí 72 C tato termopojistka přeruší napájení a list klapky se uzavře. Standard: Termoelektrická pojistka 72 C pro BLFT Motorické otevření a natažení listu kapky Možnost ručního natažení pomocí přiloženého klíče (otáčením doprava) 24 V nebo 230 V Integrované spínače pozice Otevřeno/Zavřeno IP 54 Volitelné doplňky: SN2 dvoupólové spínače pozice Otevřeno/Zavřeno Komunikační konektor ST Modulace SR BKN pro sběrnicovou síť, pouze pro BLFT24 Natažení Ruční natažení: 1. Použijte přiložený klíč, otáčejte po směru hodinových ručiček 2. K zablokování motoru otočte zpět o čtvrt otáčky Pozor! inepoužívejte vrtačku ani šroubovák ipřestaňte, jakmile je motor plně natažen (konec rozsahu) Motorové natažení 1. Vypněte napájení na min. 10 sekund 2. Zapněte napájení ovladače na min. 75 sekund (dodržujte předepsané napětí) 3. Natažení se zastaví automaticky: - když je dosaženo konce rozsahu (klapka otevřená); natažení klapky trvá cca 75 sekund - když je napájení přerušeno Odjištění Ruční odjištění: použijte přiložený klíč, otočte po směru hodinových ručiček o čtvrtinu otáčky Dálkově ovládané odjištění: přerušením napájení Automatické odjištění: Jakmile teplota překročí 72 C (typ BLFT) Pozor! itermoelektrická pojistka nepřesune klapku do její bezpečnostní polohy (při překročení teploty 72 C), pokud motor nemá napájení. 5

6 3. MMAG: Vylepšení - Automaticky / Dálkově ovládaný pohonný mechanismus s tavným článkem Pohonný mechanismus MMAG automaticky odjistí list, pokud teplota v potrubí překročí 72 C. List může být také odjištěn vysláním elektrického impulsu (VD) nebo přerušením napájení (VM) magnetu (volitelné). Mechanismus může být opět natažen ručně nebo pomocí natahovacího motoru ME MMAG (volitelné). Standard: Tavný článek 72 C Možnost ručního odjištění Ruční natažení pomocí natahovacího klíče (otáčet po směru hodinových ručiček) IP42 Volitelné: Dálkové ovládání prostřednictvím magnetu s duálním napájením 24/48V Typ magnetů: - VD = přírodní magnet - VM = elektromagnet FDCU: Jednopólové spínače pozice Otevřeno/Zavřeno FDCB : Dvoupólové spínače pozice Otevřeno/Zavřeno ME: Motor natažení Natažení Ruční natažení: Otáčejte natahovacím klíčem (1) po směru hodinových ručiček nebo použijte šestihranný klíč 10 Motorové natažení 1. Vypněte napájení na min. 10 sekund 2. Zapněte napájení ovladače na min. 30 sekund (dodržujte předepsané napětí a polaritu) 3. Natažení se zastaví automaticky po zjištění krouticího momentu >15 Nm ivypněte napájení po natažení ivypněte napájení na min. 15 sekund mezi každým cyklem vyzbrojení. Odjištění Ruční odjištění: Použijte odjišťovací tlačítko (2) Dálkově ovládané odjištění: Vysláním elektrického impulsu (VD) nebo přerušením napájení (VM) magnetu Automatické odjištění: Jakmile se tavný článek roztaví při 72 C Vstup kabelu 2 1 6

7 Skladování a manipulace Požární klapka je bezpečnostní prvek, musí se s ním tedy zacházet a skladovat opatrně. Pozor: Zamezte jakémukoli poškození Zamezte styku s vodou Zamezte deformaci pouzdra během montáže a utěsňování Je doporučeno: zajistit vykládku v suchých prostorách nevystavovat silným nárazům netočit klapkou při přesunech nepoužívat klapku jako odkladovou plochu, pracovní stůl apod. neskladovat menší klapky uvnitř větších Montáž Klapku lze instalovat v každé poloze osy (0-360 ), Klapka musí být instalována v souladu se zkušebním protokolem. Zamezte konfliktu přilehlých potrubí. Třída vzduchotěsnosti bude zajištěna, pokud je klapka nainstalována v souladu s montážní příručkou. Na konec klapky připojte externí trubku s inspekčním otvorem, např.od firmy Elektrodesign. Dodržujte bezpečnostní vzdálenosti s ohledem na ostatní konstrukční prvky: min.75mm min. 75 min.200 min min.75 Kruhová požární klapka CR120 se vždy zkouší ve standardizovaných konstrukcích (pevná zeď) podle EN : 1999 tabulka 3/4/5 Standardizované nosné konstrukce. Dosažené výsledky jsou platné pro podobné nosné konstrukce s požární odolností a/nebo tloušťkou a/nebo hustotou rovnou nebo větší než nosná konstrukce použitá při zkoušce. Příklady podobných nosných konstrukcí zeď z pórobetonu 110mm + hustota 550 kg/m3 + požární odolnost 120' podlaha z pórobetonu 150 mm + hustota 650 kg/ m3 + požární odolnost 120' zdivo z dutých nebo plných cihel, železobetonu, pórobetonu, lehkého betonu,... + požární odolnost 120' betonové prvky, předpjatý beton,... + požární odolnost 120' flexibilní zdi - sádrokarton s kovovými nosníky 98mm + požární odolnost 60' EN: Mortar** 1. Montáž do pevné zdi/podlahy str Montáž do flexibilní zdi str Montáž do flexibilní /pevné zdi + basta str Montáž do pevné podlahy + basta str. 10 kovové nosníky + desky Rf, několik vrstev sádrokartonu + požární odolnost 60' /150 TEST! *** 7

8 min. 75 min. min.75mm min min.200 CR120 Kruhová požární klapka min.75 min.200 min min Montáž do pevné zdi/podlahy Klapka byla zkoušena v pórobetonové zdi o síle 100 mm, v železobetonové zdi o síle 110 mm, zesílené betonové podlaze o síle 150 mm a pórobetonové podlaze o síle 100 mm. (Viz PoV str. 2) Mortel/Mortier/Mortar Mortel/Mortier/Mortar Malta ODn+min.80mm ODn+min.80mm 100/ / / /150 TEST! TEST! >100/110mm >100/110mm 2. Montáž do flexibilní zdi sádrokartonová zeď s kovovými svorníky Klapka byla zkoušena v sádrokartonové zdi s kovovými nosníky s minimální požární odolností 60' a tloušťkou 100 mm (viz PoV 60 (Ø mm) str. 2) 60 (Ø mm) max. 600mm max. 600mm ØDn+200mm ØDn+200mm ØDn+5mm TEST! ØDn+5mm ØDn+200mm ØDn+200mm ødn+50mm ødn+50mm 174mm 174mm ødn+50mm 50 ødn+50mm 2x12.5 / 1x25mm 50 (GKB) 2x12.5 / 1x25mm (GKB) min 40kg/m min 40kg/m 3 min 40kg/m 3 min 40kg/m 3 8

9 3. Montáž do flexibilní/pevné zdi - Utěsnění pomocí ohnivzdorných pevných panelů ze skelné vaty Hn Klapka byla zkoušena v sádrokartonové zdi s kovovými nosníky Bn+600 s minimální požární odolností 60' a tloušťkou 100 mm. (Viz PoV str. 2). Otvor kolem klapky je utěsněn pomocí 2 vrstev 50 mm silných ohnivzdorných panelů ze skelné vaty s odolným potahem na jedné straně (typ Basta-B). Spoje těchto 2 vrstev musí být položeny přes sebe a okolo okrajů plně zakryty endotermickým potahem (typ Basta-C). Tělo klapky je potaženo vrstvou (>1 mm) potahu Basta-C max.300 max.300 ØDn+max.600 max ØDn+max.600 2x12.5 / 1x25mm GKB 60 GKF 120 min 40kg/m 3 150kg/m 3 Basta-B Basta-C 100mm TEST! Basta-C Basta-C >1mm 9

10 4. Montáž v pevné podlaze - Utěsnění pomocí ohnivzdorných pevných panelů ze skelné vaty Klapka byla zkoušena v pórobetonové podlaze šíře 150 mm. (Viz PoV str. 2). Otvor kolem klapky je utěsněn pomocí 2 vrstev 50 mm silných ohnivzdorných panelů ze skelné vaty s odolným potahem na jedné straně (typ Basta-B). Spoje těchto 2 vrstev musí být položeny přes sebe a okolo okrajů plně zakryty endotermickým potahem (typ Basta-C). Tělo klapky je potaženo vrstvou (>1 mm) potahu Basta-C. max max.300 ØDn+max.600 ØDn+max Basta-C 150kg/m 3 Basta-B max.300 max Basta-C 6. Basta-C >1mm TEST! 10

11 Elektrická připojení MFUS MMAG BLF(T) DCU FCU ME DCU FCU ME FCU DCU <5 <80 C NF 5 6 NO 7 C NF 8 9 NO C NF 5 6 NO 7 C 8 NF 9 NO C S1 NF S2 NO S3 C S4 NF S5 NO S6 24/48 VDC 24/48 VDC FCB DCB NO 16 NF 15 C 14 NO 13 NF C AC 24 V DC 24 V AC 230 V Napájení MFUS není k dispozici není k dispozici není k dispozici Napájení - motor/ magnet MMAG Motor natažení (ME): 24/48 V, DC (automatické přepnutí) Magnet: 24/48 V, DC (automatické přepnutí pnutí v FDCU / vstupní kapacita: 25 mf) Příkon Motor natažení (ME): 24 V, DC: P max = 10 W 48 V, DC: P max = 15 W Magnet: VM: P = 1,9 W max VD: Pmax = 3,5 W Napájení - motor BLF(T) BLF(T)24: 24 V, AC / 24 V, DC BLF(T)230: 230 V, AC BLF(T)24: motor: 5 W výdrž: 2,5W BLF(T)230: motor: 6W výdrž: 3W Standard: 1 ma...1 A, DC 5 V...AC 48 V motor: není k dispozici vracení pružiny: 1 s Polohové spínače Standard: 1 ma ma, DC 5 V...AC 48 V motor: < 30 s pružina: 1 s Provozní doba Hladina hluku Standard: 1 ma...3 A, DC 5 V...AC 250 V SN2: 1 ma...3 A, DC 5 V...AC 250 V motor: s vracení pružiny: 20 s není k dispozici motor: max 66 db (A) motor: max 45 db (A) motor: max 62 db (A) IP 42 IP 42 IP 54 Krytí 11

12 Rozšiřující sady (nikoli NF) KITS MFUS Pohonný mechanismus MFUS s tavným článkem 72 C KITS FUS 72 MFUS(P) Tavný článek 72 C pro MFUS(P) KITS FDCU MFUS(P) Jednopólové spínače konce a začátku rozsahu FDCU pro MFUS(P) KITS MMAG Stupňovatelný pohonný mechanismus MMAG s tavným článkem 72 C KITS FUS 72 MMAG Tavný článek 72 C pro MMAG KITS VD MMAG FDCU KITS VM MMAG FDCU Magnet VD 24/48V, VM 24/48V s FDCU pro MMAG KITS ME MMAG Motor natažení ME 24/48V pro MMAG KITS FDCU MMAG Jednopólové spínače konce a začátku rozsahu FDCU a MMAG KITS FDCB MMAG Dvoupólové spínače konce a začátku rozsahu FDCB a MMAG 12

13 KITS BLF 24 KITS BLF 230 KITS BLF 24-ST Servopohon Belimo BLF 24 V/230 V nebo BLF 24V s konektorem (ST), bez termoelektrické pojistky (T) KITS BLFT 24 KITS BLFT 230 KITS BLFT 24-ST Servopohon Belimo BLF 24 V/230 V nebo BLF 24 V s konektorem (ST) a termoelektrickou pojistkou (T) KITS SN2 BLF Dvoupólové spínače konce a začátku pozice listu FCB a DCB pro pohon BLF KITS BAE 72 Termoelektrická pojistka 72 C (T) pro pohon Belimo BLFT 24 V a 230 V Osvědčení a zkušební protokoly Všechny naše klapky podstupují řadu zkoušek v oficiálních zkušebních ústavech. Protokoly o těchto zkouškách tvoří základ pro osvědčení našich klapek. Evropa : Klasifikace podle EN 15650:2010 (certifikát BC ) Francie : Osvědčení NF: NF 05/20 Seco : Všechny naše klapky jsou pravidelně kontrolovány externí třetí stranou podle evropských předpisů FPC (Factory Production Control) ISO : Certifikace: ISO 9001:2008 Švédsko : Sitac-schválení: SC Údržba - Není nutná žádná zvláštní údržba - Naplánujte alespoň jednu provozní kontrolu ročně - Před spuštěním odstraňte prach a všechny ostatní částice - Dodržujte předpisy pro údržbu podle NF S a EN13306 Vysvětlení zkratek V AC= Střídavý proud V, DC= Stejnosměrný proud E.ALIM = Síla magnetu E.TELE = Síla motoru V= Volt W= Watt Auto = Automatický Télé = Dálkové ovládání P nom = Jmenovitá výkon P max = Maximální výkon S.L. = Volný průchod vzduchu v e = Klapka namontovaná přímo ve zdi h o = Klapka namontovaná přímo v podlaze / stropu i o =Náhodná požárová strana Pa= Pascal E= Integrita I= Tepelná izolace S= Únik kouře 13

14 Technické údaje Pohonný mechanismus CR120 MFUS CR120 MMAG CR120 BLF(T) Popis Automatická požární klapka Automatická a dálkově ovládaná klapka Motorem poháněná dálkově ovládaná klapka s pružinovým ovladačem Certifikace Klasifikace Viz Prohlášení o vlastnostech str. 2 Zkouška životnosti Po 150 cyklech zůstávají charakteristiky v deklarovaných mezních hodnotách Po 150/300 cyklech zůstávají charakteristiky v deklarovaných mezních hodnotách Po cyklech zůstávají charakteristiky v deklarovaných mezních hodnotách Bezpečnostní poloha Zavřená Zavřená Zavřená Ovládání Automaticky: roztavením tavné pojistky při 72 C Automaticky: roztavením tavné pojistky při 72 C Dálkové ovládání: Vysláním elektrického impulsu (VD) nebo přerušením napájení (VM) magnetu Automaticky: roztavením termoelektrické pojistky při 72 C Dálkově ovládané: přerušením napájení Natažení Ruční Ruční Dálkově ovládané (ME) Odjištění Možnost odjištění za studena Možnost odjištění za studena Ruční Dálkové ovládání Možnost odjištění za studena Funkce Bez externí energie Bez externí energie Bez externí energie Směr montáže V poloze osy Pohyb vzduchu Libovolný Libovolný Libovolný Ze směru požáru Libovolný Libovolný Libovolný Pracovní tlak Max 500 Pa Max 500 Pa Max 500 Pa Okolní teplota* Max 50 C Max 50 C Max 50 C Použití* Pro použití uvnitř Pro použití uvnitř Pro použití uvnitř Jmenovité napětí není k dispozici 24/48 V, DC BLF(T)24: 24 V AC, 50/60 Hz / 24 V DC BLF(T)230: 230 V AC, 50/60HZ Indikace polohy Mechanicky pomocí šipky Mechanicky pomocí šipky Mechanicky pomocí šipky volitelné: FDCU volitelné: FDCU a/nebo FDCB Krytí IP42 IP42 IP54 standard: FDCU volitelné: SN2 Údržba Bez údržby Bez údržby Bez údržby * Není součástí základních certifikovaných charakteristik označení NF 14 Označení NF zaručuje: - Splnění standardu NF S části 1 & 5: Systèmes de Sécurité Incendie Dispositifs Actionnés de Sécurité - Splnění národního standardu - Březen 22, 2004, 14. března 2011 změněna klasifikace požární odolnosti - Hodnoty charakteristik zmíněné v tomto dokumentu Organisme Certificateur: AFNOR Certification 11 Rue Francis de Pressensé F93571 La Plaine Saint-Denis Cedex Web: a Tel: +33 (0) Fax: +33 (0) certification@afnor.org

15 Hmotnosti Hmotnost CR120 + MFUS kg 1,6 1,8 2,1 2,6 3,3 4,2 Hmotnost CR120 + MMAG (automatic) kg 2,3 2,6 2,9 3,4 4,1 5,0 Hmotnost CR120 + BLF(T) kg 3,0 3,2 3,5 4,0 4,7 5,6 Výběrový graf p[pa] D n [mm] L WA [db(a)] Dn [mm] = Jmenovitý průměr klapky V [m/s] = Rychlost proudění vzduchu v potrubí p [Pa] = Statická tlaková ztráta W [db(a)] = Hladina akustického výkonu v[m/s 15

16 Koeficient tlakové ztráty ζ [-] ζ [-] 0,87 0,73 0,56 0,42 0,29 0,18 p = v² x 0,6 x ζ v = q A q = proudění vzduchu v potrubí [m³/h] p = statická tlaková ztráta [Pa] ζ = koeficient zeta tlakové ztráty [-] A = vnitřní povrch potrubí [m²] v = rychlost vzduchu v potrubí [m/s] L WA = Vážená hladina akustického výkonu D n = Jmenovitý průměr klapky Příklad Data: D n = 250 mm, V= 5 m/s Vyžadováno: p= cca. 4,3 Pa Výběrový graf L WA = ca. 42 db(a) Výpočet: p= (5 m/s) 2 x 0,6 x 0,29 = 4,35 Pa Výběrová data Vážená hladina akustického výkonu L WA 45 db(a) v potrubí Sn [m²] 0, , , , , ,06723 Sn [%] 61,06 68,23 74,79 79,58 83,52 86,82 Q [m³/h] p [Pa] Každý průtok vzduchu, který je menší než výše zmíněná maximální hodnota, bude splňovat váženou hladinu akustického výkonu A 45 db(a) pro příslušný rozměr. Sn = Volný průchod vzduchu Q = Průtok vzduchu p= Tlaková ztráta Vážená hladina akustického výkonu L WA 40 db(a) v potrubí Sn [m²] 0, , , , , ,06723 Sn [%] 61,06 68,23 74,79 79,58 83,52 86,82 Q [m³/h] p [Pa] Každý průtok vzduchu, který je menší než výše zmíněná maximální hodnota, bude splňovat váženou hladinu akustického výkonu A 40 db(a) pro příslušný rozměr. Sn = Volný průchod vzduchu Q = Průtok vzduchu p= Tlaková ztráta 16

17 Vážená hladina akustického výkonu L WA 35 db(a) v potrubí Sn [m²] 0, , , , , ,06723 Sn [%] 61,06 68,23 74,79 79,58 83,52 86,82 Q [m³/h] p [Pa] Každý průtok vzduchu, který je menší než výše zmíněná maximální hodnota, bude splňovat váženou hladinu akustického výkonu A 35 db(a) pro příslušný rozměr. Sn = Volný průchod vzduchu Q = Průtok vzduchu p= Tlaková ztráta Vážená hladina akustického výkonu L WA 30 db(a) v potrubí Sn [m²] 0, , , , , ,06723 Sn [%] 61,06 68,23 74,79 79,58 83,52 86,82 Q [m³/h] p [Pa] Každý průtok vzduchu, který je menší než výše zmíněná maximální hodnota, bude splňovat váženou hladinu akustického výkonu A 30 db(a) pro příslušný rozměr. Sn = Volný průchod vzduchu Q = Průtok vzduchu p= Tlaková ztráta Vážená hladina akustického výkonu L WA 25 db(a) v potrubí Sn [m²] 0, , , , , ,06723 Sn [%] 61,06 68,23 74,79 79,58 83,52 86,82 Q [m³/h] p [Pa] Každý průtok vzduchu, který je menší než výše zmíněná maximální hodnota, bude splňovat váženou hladinu akustického výkonu A 25 db(a) pro příslušný rozměr. Sn = Volný průchod vzduchu Q = Průtok vzduchu p= Tlaková ztráta 17

18 Korekční faktor L K získání úrovně akustického výkonu L W oct ve středním pásmu. L WA = Vážená úroveň akustického výkonu A L = Korekční faktor L W oct = Úroveň akustického výkonu na střední pásmo oktávy L W oct = L + L WA [Hz] m/s m/s m/s L WA odečtěte z výběrového grafu na str. 15 Ukázka objednávky CR MFUS FDCU Typ klapky 2 Průměr klapky 3 4 Typ mechanismu - Typ magnetu pro MMAG V Volitelné doplňky: - Motor natažení ME (pro MMAG) - Jednopólové/dvoupólové kontakty Je-li s klapkou manipulováno jakýmkoli jiným způsobem, než je popsán v této příručce, společnost Rf- Technologies se zříká jakékoli odpovědnosti a záruka okamžitě pozbývá platnost. 18
