1 PŘEHLED NÁSTROJŮ CABE NA TUZEMSKÉM TRHU SEMESTRÁLNÍ PRÁCE 4IT450 CASE - Computer Aided Systems Engineering Autoři práce: Martin Arnhold Martin Bém Jaroslav Mika Michal Štědroňský LS 2006 / 2007

2 Obsah 1 TÉMA A CÍLE PRÁCE TÉMA A CÍL PRÁCE VÝCHODISKA PRÁCE STRUČNÁ DEFINICE CABE PŘEHLED NÁSTROJŮ CABE AKTUALIZOVANÉ NÁSTROJE Agilense EA WebModeler ARIS Toolset CA Allfusion Modeling Suite Caci SimProcess CaseWise Corporate Modeler Suite Interfacing Designer Jaczone Essential Modeler Microsoft Visio QPR Process Guide Select Architect SilverRun Modelspehere Sparxsystems Enterprise Architect Sybase PowerDesigner Telelogic System Architect NOVĚ ZAŘAZENÉ NÁSTROJE IBM Websphere Business Modeler Oracle Designer Proforma ProVision BPMx Proforma ProVision Enterprise SAS Strategic Performance Management StarUML ZHODNOCENÍ ZJIŠTĚNÝCH SKUTEČNOSTÍ OBECNÉ SHRNUTÍ STRUČNÁ CHARAKTERISTIKA NÁSTROJŮ POPSANÝCH V PŘEHLEDU PŘEHLED POUŽITÝCH ZDROJŮ INFORMACÍ PŘÍLOHY SEZNAM CABE NÁSTROJŮ Aktualizované nástroje CABE Nově přidané nástroje CABE SEZNAM NEPROVĚŘENÝCH NÁSTROJŮ CABE AKTUÁLNÍ PŘEHLED HODNOTÍCÍCH KRITERIÍ

3 1 Téma a cíle práce 1.1 Téma a cíl práce Tématem této práce je vytvoření aktuálního přehledu nástrojů CABE na tuzemském trhu v rámci předmětu 4IT450 CASE Computer Aided Systems Engineering pro letní semestr 2006/2007. Základní cíl této práce je určen přímo zvoleným tématem. Tento cíl lze rozdělit do tří dílčích cílů: Aktualizovat přehled již popsaných nástrojů CABE. Doplnit přehled o další zajímavé nástroje CABE. Určit, které další nástroje by bylo možné do tohoto přehledu v budoucnu zařadit. 1.2 Východiska práce Ta práce navazuje na práce zpracované na toto téma již dříve v rámci předchozích kurzů předmětu 4IT450. Tyto práce vymezují koncepční rámec této práce jak z hlediska chápání nástrojů CABE, tak z hlediska popisovaných nástrojů a jejich charakteristik. 3

4 2 Stručná definice CABE Podrobná definice pojmu CABE (Computer Aires Business Engineering), jeho obsahu, zaměření i historie již byla předmětem předchozích prací a to včetně jejich koncepčního rámce. Jsme názoru, že nemá smysl tyto texty zveřejňovat znovu. Proto zde jen krátce popíšeme, jak chápeme v této v práci tento termín a co je jeho obsahem. Podstatou CABE (Computer Aided Business Engineering) nástrojů je zachycen komplexní informace o současné nebo budoucí struktuře podniku. Zejména procesech, jejich návaznostech, informačních a datových tocích a informačním systému. Nejčastějším záměrem pro modelování struktury podniku je její optimalizace nebo reengeneering. Dalším, ne však méně významným záměrem, je uchování informací o stávající struktuře podniku v přehledné formě. Pojmenování těchto nástrojů jako CABE je celkem výjimečné. Častěji je možné se v literatuře setkat s názvy: Business Process Modeling Tools Enterprise Modeling Tools Business Process Management Tools Enterprise Architecture Tools To jakým názvem je daný produkt pojmenován záleží jen a jen na výrobci. Nástroje CABE představují specifickou kategorii nástrojů CASE zaměřených na modelování architektury podniku. Pomáhají s vytvořením a dalším vývojem komplexních znalostí o organizaci. Zkoumají ji z hlediska podnikových strategií, podnikových procesů, organizační struktury, datových toků, použitých i použitelných aplikací a celkového pohledu na technologickou infrastrukturu. Takto nabité informace mají napomoci k celkovému zlepšení chodu podniku, jeho práci s daty, zefektivnění procesů ve firmě, založení nových procesů a k implementaci nové technologické infrastruktury. Typicky mají CABE nástroje následující funkcionalitu: Modelování cílů podniku a strategie Modelování organizační struktury podniku Modelování topologie podniku Procesní modelování Modelování okolí podniku Modelování technologické oblasti, aplikací a systémů Modelování workflow, řízení projektů atd. 4

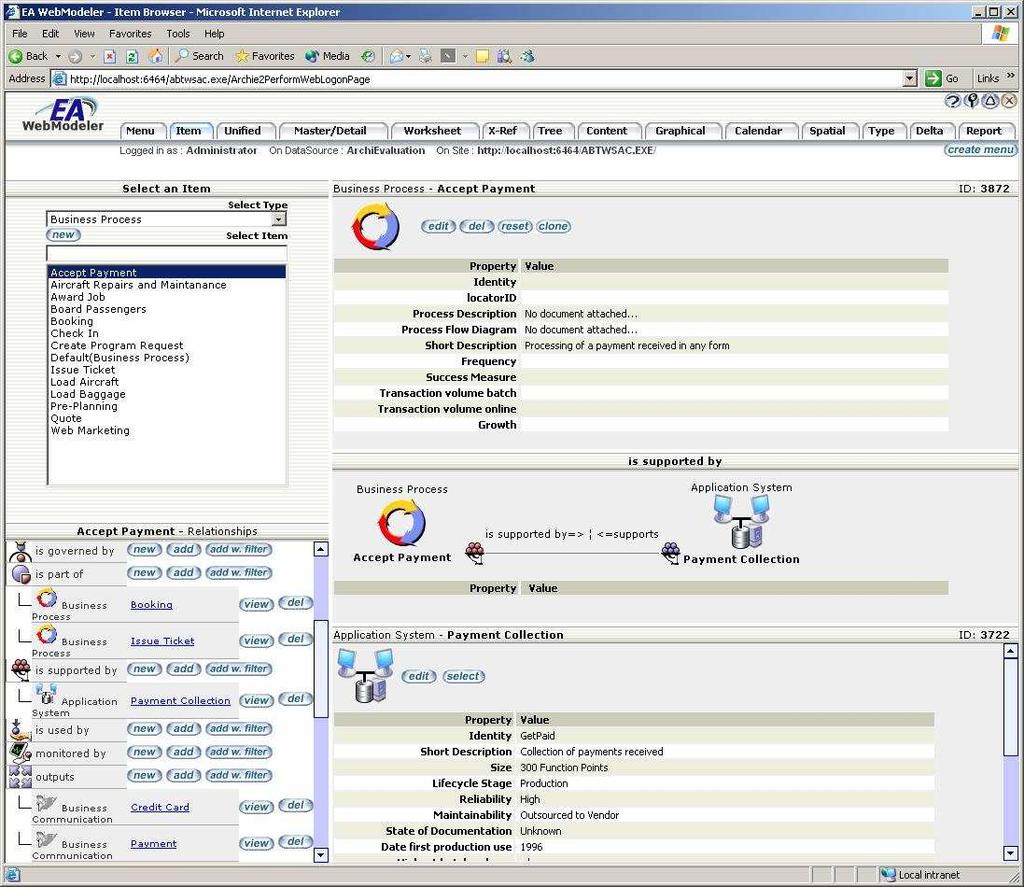

5 3 Přehled nástrojů CABE 3.1 Aktualizované nástroje Agilense EA WebModeler K předním produktům společnosti Agilense patří EA (Enterprise Architecture) WebModeler, který slouží pro optimalizaci strategie organizace, jejích procesů a technologií. Jedná se o nástroj typu repository pro modelování, řízení a správu podnikové architektury. Vytváří dynamické modely se strukturovanými informacemi o řídících plánech podniku, business procesech, projektech, aplikacích, zdrojích, finančních prostředcích, datech, IT infrastruktuře a o jejich vzájemných závislostech. Umí sestavit a vizualizovat modely závislostí současné i budoucí business a technologické architektury a zajistit tak soulad IT činností s podnikovými cíly a zaměřením. EA WebModeler podporuje Agilense, Synthesis, Zachman, TOGAF, DoDAF, FEAF/TEAF a FEA frameworky. Výhody Zaměřen na koncového uživatele Informace z repositáře jsou prezentovány v běžných obchodních termínech, kterým každý rozumí Přístup do EA WebModeler repositáře je možný i z řešení třetích stran Schopnost jednoduše rozšířit referenční modely či modely třetích stran Obrázek 1 Ukázka pracovního prostředí WebModeleru 5

6 Přehledová kritéria Producent: Název: Verze: Datum vydání: Distributor pro ČR: Cena a licencování: Demoverze: WWW odkaz: Agilense EA WebModeler nezjištěno nezjištěno Unicorn nezjištěno ne Hodnotící kritéria Aplikace o Uživatelské rozhraní: Web browser o Česká lokalizace: ne o Modifikovatelnost nástroje: ano o Verzování + revize: ano o Definice uživatelských práv na přístup k modulům: ano o Nápověda: nezjištěno Práce s modely o Podporované metodiky: UML, umožňuje přidávat vlastní metamodely a metodologie o Dokumentace: XML, HTML o Kontrolní mechanizmy: nezjištěno Globální cíle podniku o Zachycení cílů podniku: ano o Napojení na modelované procesy: ano o Kontroly a zpětné vazby: ano Organizační struktura o Zachycení hierarchie organizační struktury: ano o Mapování procesu na organizační strukturu: ano o Kontrola konzistence vzhledem k organizaci: nezjištěno Topologie o Zachycení geografické struktury podniku: ano o Zachycení prvku okolí podniku: ne o Vazba mezi prvky okolí a procesy: ne Procesy o Kontrola konzistence vzhledem k organizační struktuře: ano o Ověření konzistence mezi jednotlivými procesy: ano o Nadstandardní prvky procesu: nezjištěno o Ohodnocení a porovnání procesů: ano o Označení problémových procesů: nezjištěno o Návrh konkrétní změny procesu: nezjištěno o Vazba procesu na IS: nezjištěno ARIS Toolset ARIS (Architecture of Integrated Information Systems) Toolset je vyspělý a osvědčený nástroj založený na platformě Windows určený pro navrhování podnikových procesů a IT architektur (Enterprise Architecture). Nástroj nabízí uživatelům prostřednictvím rozsáhlé funkcionality pro distribuované řízení procesů komplexní podporu od definice procesů, přes analýzu a optimalizaci až 6

7 po jejich implementaci. Jelikož jsou veškerá data o procesech uložena v jednotné centrální repository, může být její obsah opakovaně používán v rámci celé organizace a to včetně využití souvisejících nástrojů řady ARIS Platform. Kromě osvědčené metodiky ARIS jsou podporovány i další standardy jako BPMN, BPEL, UML nebo Zachman. Přehledová kritéria Obrázek 2 Ukázka pracovního prostředí Aris Toolset Producent: IDS Scheer Název: Aris Toolset Verze: 6.23 Datum vydání: nezjištěno Distributor pro ČR: IDS Scheer ČR, s.r.o. Cena a licencování: tisíc Kč Demoverze: ne WWW odkaz: Hodnotící kritéria Aplikace o Uživatelské rozhraní: standardní GUI o Česká lokalizace: ano o Modifikovatelnost nástroje: ano o Verzování + revize: ano o Definice uživatelských práv na přístup k modulům: pravděpodobně ano 7

8 o Nápověda: ano Práce s modely o Podporované metodiky: vlastní procesní metodika (metodika ARIS) modelování modelů o Dokumentace: HTML, XML, Word o Kontrolní mechanizmy: ano Globální cíle podniku o Zachycení cílů podniku: nezjištěno o Napojení na modelované procesy: nezjištěno o Kontroly a zpětné vazby: nezjištěno Organizační struktura o Zachycení hierarchie organizační struktury: ano o Mapování procesu na organizační strukturu: nezjištěno o Kontrola konzistence vzhledem k organizaci: nezjištěno Topologie o Zachycení geografické struktury podniku: nezjištěno o Zachycení prvku okolí podniku: nezjištěno o Vazba mezi prvky okolí a procesy: nezjištěno Procesy o Kontrola konzistence vzhledem k organizační struktuře: nezjištěno o Ověření konzistence mezi jednotlivými procesy: ano o Nadstandardní prvky procesu: nezjištěno o Ohodnocení a porovnání procesů: nezjištěno o Označení problémových procesů: nezjištěno o Návrh konkrétní změny procesu: ano o Vazba procesu na IS: nezjištěno CA Allfusion Modeling Suite AllFusion Modeling Suite obsahuje patentovanou technologií zobecněného modelování dat (GDM) zabudovanou v nástroji AllFusion ERwin Data Modeler. AllFusion Modeling Suite zjednodušuje návrh, implementaci a analýzu komplexních databázových aplikací a umožňuje IT oddělením urychlovat dodávání aplikací, zvyšovat produktivitu týmu a udržovat pod kontrolou náklady na vlastnictví databází. Usnadňuje také zajištění shody s předpisy a rychlé řešení problémů, neboť zaznamenává komplexní historii změn v databázi a datovém skladu. Patentovaná technologie CA GDM zajišťuje konzistenci modelů s možností plného obnovení všech změn provedených v průběhu relace a také s funkcemi řízení změn v modelu. Poskytuje uživatelům kontrolu nad databázovou architekturou a umožňuje jim optimalizovat řešení databáze. Computer Associates integruje své nástroje pro řízení vývoje ebusiness aplikací do jedné skupiny s názvem AllFusion. Jedná se o tyto produkty: AllFusion ERwin Data Modeler Nástroj, který získal řadu ocenění v odborných časopisech, umožňující datovou analýzu, návrh datových modelů a obousměrnou synchronizaci všech hlavních relačních a desktop databází, včetně Oracle, Microsoft SQL Server, Sybase, DB2, DB2/2, INFORMIX, Red Brick, PROGRESS, CA-Ingres, Gupta SQLBase, AS/400, Rdb, Interbase, Watcom/SQL, Teradata, Access, CA-Cliper, dbase, FoxPro, Paradox a dalších. AllFusion Process Modeler 8

9 Nástroj pro analýzu funkcí, datových a pracovních toků. Pomůže elimininovat přebytečné nebo neefektivní činnosti, snížit náklady, zlepšit fungování příslušných procesů. AllFusion Model Manager Spolehlivý systém správy modelů pro týmovou spolupráci. Model Manager umožňuje sloučení modelů, analýzu změn a kontrolu verzí. Velmi dobře jej lze využít i pro souběžné i oddělené modelování a zajištění pružných úrovní přístupu. AllFusion Component Modeler Poskytuje robustní modelování schopné efektivně navrhovat, vyvíjet a podporovat velmi kvalitní vícevrstvé aplikace a přizpůsobovat se rozvíjejícím se ebusiness potřebám. AllFusion Data Model Validator Tento nástroj dokáže významným způsobem zdokonalit konzistenci a kvalitu dat v podnikové informační struktuře. Jedná se o mohutný soubor diagnostických nástrojů, který ověřuje celistvost struktury ERwin modelů pomocí Relational Technology Rules a analyzování datové struktury, klíčů, indexů, sloupců a vztahů. AllFusion Harvest Change Manager AllFusion Harvest Change Manager je komplexní, integrované řešení určené pro změnové a konfigurační řízení. Pomáhá efektivně řídit a sledovat průběh celého vývojového cyklu softwarové aplikace. AllFusion Harvest Change Manager lze snadno přizpůsobit jak pro potřeby menších projektových týmů tak pro správu rozsáhlých distribuovaných systémů. Obrázek 3 Ukázka prostředí CA Allfusion Modeling Suite 9

10 Přehledová kritéria Producent: CA Computer Associates Název: CA Allfusion Modeling Suite Verze: 7.1 Datum vydání: Distributor pro ČR: OKsystem Cena a licencování: $6, Demoverze: ano WWW odkaz: Hodnotící kritéria Aplikace o Uživatelské rozhraní: Standardní GUI o Česká lokalizace: nezjištěno o Modifikovatelnost nástroje: nezjištěno o Verzování + revize: nezjištěno o Definice uživatelských práv na přístup k modulům: nezjištěno o Nápověda: ano Práce s modely o Podporované metodiky: IDEF0, IDEF3, DFD o Dokumentace: nezjištěno o Kontrolní mechanizmy: ano Globální cíle podniku o Zachycení cílů podniku: nezjištěno o Napojení na modelované procesy: nezjištěno o Kontroly a zpětné vazby: nezjištěno Organizační struktura o Zachycení hierarchie organizační struktury: ano o Mapování procesu na organizační strukturu: ano o Kontrola konzistence vzhledem k organizaci: nezjištěno Topologie o Zachycení geografické struktury podniku: ano o Zachycení prvku okolí podniku: nezjištěno o Vazba mezi prvky okolí a procesy: nezjištěno Procesy o Kontrola konzistence vzhledem k organizační struktuře: ano o Ověření konzistence mezi jednotlivými procesy: ano o Nadstandardní prvky procesu: ano o Ohodnocení a porovnání procesů: ano o Označení problémových procesů: nezjištěno o Návrh konkrétní změny procesu: nezjištěno o Vazba procesu na IS: nezjištěno Caci SimProcess Caci SimProcess představuje specifický nástroj kombinující funkcionalitu pro modelování procesů a jejich simulaci. Procesy jsou SimProcesem chápány spíše jako konkrétní produkční činnosti podniku než jako samotné business procesy. Tento nástroj je spíše optimalizačním nástrojem než nástrojem CABE. 10

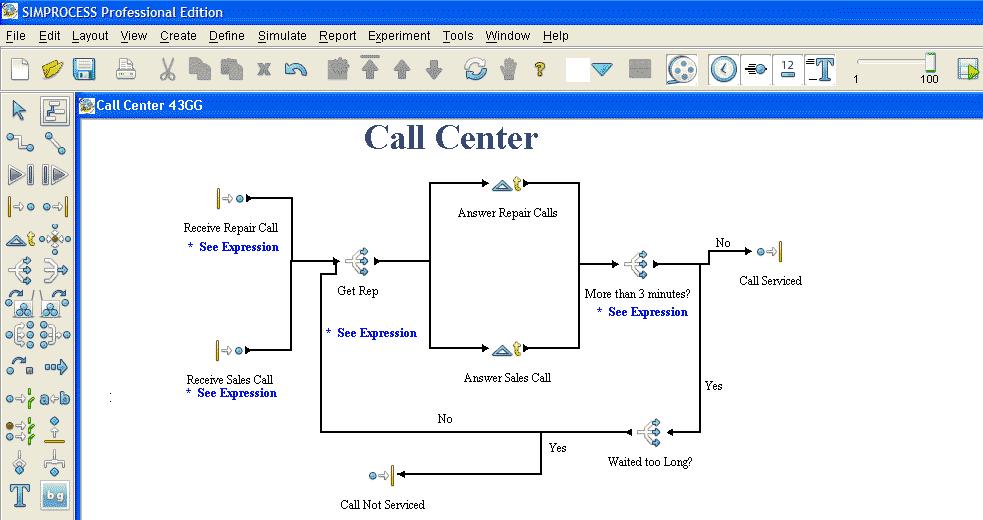

11 Přehledová kritéria Obrázek 4 - Ukázka pracovního prostředí SimProcess Producent: Caci Název: SimProcess Verze: 4.3 Datum vydání: nezjištěno Distributor pro ČR: nezjištěno Cena a licencování: nezjištěno Demoverze: ano WWW odkaz: Hodnotící kritéria Aplikace o Uživatelské rozhraní: Standardní GUI o Česká lokalizace: ne o Modifikovatelnost nástroje: nezjištěno o Verzování + revize: ano o Definice uživatelských práv na přístup k modulům: ano o Nápověda: ano Práce s modely o Podporované metodiky: modely procesů dle metodiky Caci, ABC o Dokumentace: Word, Access, XML o Kontrolní mechanizmy: ano Globální cíle podniku o Zachycení cílů podniku: ano o Napojení na modelované procesy: ne o Kontroly a zpětné vazby: ne Organizační struktura o Zachycení hierarchie organizační struktury: ne o Mapování procesu na organizační strukturu: ano o Kontrola konzistence vzhledem k organizaci: ne 11

12 Topologie o Zachycení geografické struktury podniku: ne o Zachycení prvku okolí podniku: ne o Vazba mezi prvky okolí a procesy: ne Procesy o Kontrola konzistence vzhledem k organizační struktuře: ne o Ověření konzistence mezi jednotlivými procesy: ne o Nadstandardní prvky procesu: ano o Ohodnocení a porovnání procesů: ano o Označení problémových procesů: ano o Návrh konkrétní změny procesu: nezjištěno o Vazba procesu na IS: nezjištěno CaseWise Corporate Modeler Suite Casewise Corporate Modeler je softwarové řešení pro modelování podnikové architektury. Umožňuje definovat, simulovat, vizuálně znázorňovat, analyzovat a optimalizovat podnikové procesy a další podpůrné systémy v organizaci. Lze jej využít na všech organizačních úrovních v systémové a operační analýze, ve správě lidských zdrojů, v informačních technologiích a v konzultačních či poradenských činnostech. Mezi hlavní rysy patří především: Obrázek 5 Prostředí CaseWise Corporate Modeler Více jazykových mutací anglicky, německy, francouzsky a španělsky UDA = Uživatelsky definované jednotky umožňující uživatelům vytvářet různé typy jednotek mezi jednotlivými prvky v modelu Intuitivní zápis a řízení firemních procesů pomocí automatické intranetové dokumentace Simulace průběhu namodelovaných procesů, včetně analýzy nákladů, času a vlivu provedených změn Uložení všech dat v centrálním repositáři umožňující současnou práci nad jedním modelem 12

13 Možnost publikování vytvořených modelů ve formátech HTML a MS Word Velký počet definovatelných vztahů mezi jednotlivými objekty Snadný a rychlý pohyb mezi jednotlivými diagramy a detaily jejich komponent Přehledová kritéria Producent: CaseWise Název: CaseWise Corporate Modeler Verze: 10.3 Datum vydání: nezjištěno Distributor pro ČR: Unicorn Cena a licencování: nezjištěno Demoverze: ano WWW odkaz: Hodnotící kritéria Aplikace o Uživatelské rozhraní: Standardní GUI o Česká lokalizace: nezjištěno o Modifikovatelnost nástroje: ano o Verzování + revize: nezjištěno o Definice uživatelských práv na přístup k modulům: ano o Nápověda: ano Práce s modely o Podporované metodiky: Balance Scorecard, Business Process, Modeling Notation, FEAF, Sarbanes-Oxley o Dokumentace: ano o Kontrolní mechanizmy: nezjištěno Globální cíle podniku o Zachycení cílů podniku: ano o Napojení na modelované procesy: ano o Kontroly a zpětné vazby: nezjištěno Organizační struktura o Zachycení hierarchie organizační struktury: ano o Mapování procesu na organizační strukturu: ano o Kontrola konzistence vzhledem k organizaci: nezjištěno Topologie o Zachycení geografické struktury podniku: ano o Zachycení prvku okolí podniku: nezjištěno o Vazba mezi prvky okolí a procesy: ano Procesy o Kontrola konzistence vzhledem k organizační struktuře: ano o Ověření konzistence mezi jednotlivými procesy: ano o Nadstandardní prvky procesu: nezjištěno o Ohodnocení a porovnání procesů: ano o Označení problémových procesů: ano o Návrh konkrétní změny procesu: ano o Vazba procesu na IS: ano 13

14 3.1.6 Interfacing Designer FirstStep Designer je kmenovým modelovacím a simulačním nástrojem prostředí FirstStep. Je to výkonný nástroj sloužící k modelování, dokumentaci, analýze, zdokonalování a k přírůstkovému přepracovávání firemních procesů. Umožňuje primárně definovat kmenové procesy, podprocesy a aktivity. V prostředí FirstStep Designer jsou firemní procesy propojeny se zdroji vykonávajícími jednotlivé činnosti a s organizačními jednotkami, kde příslušná část procesu probíhá. Dále jsou procesy úzce navázány na produkty, které jsou v něm využívány, či vytvářeny a to vše se zřetelem k dynamice jednotlivých prvků. Výsledkem je pak realistická reprezentace procesu, místo statického zobrazení toku aktivit. Často se lze setkat se zkráceným a zjednodušeným názvem Interfacing Designer. Prostředí FirstStepu obsahuje pět základních komponent: Nástroje pro modelování Procesní šablony (Business Templates) Simulátor procesů Nástroje pro dokumentaci a analýzu Objektové repository Obrázek 6 Prostředí Designeru Přehledová kritéria Producent: Interfacing Název: FirstStep Designer (nebo pouze Designer) Verze: 5.5 Datum vydání: nezjištěno Distributor pro ČR: LBMS, s. r. o., Praha Cena a licencování: nezjištěno 14

15 Demoverze: WWW odkaz: ano Hodnotící kritéria Aplikace o Uživatelské rozhraní: Standardní GUI o Česká lokalizace: nezjištěno o Modifikovatelnost nástroje: ano o Verzování + revize: nezjištěno o Definice uživatelských práv na přístup k modulům: ano o Nápověda: ano Práce s modely o Podporované metodiky: org. a proc. pohled o Dokumentace: ano o Kontrolní mechanizmy: nezjištěno Globální cíle podniku o Zachycení cílů podniku: ano o Napojení na modelované procesy: ano o Kontroly a zpětné vazby: ano Organizační struktura o Zachycení hierarchie organizační struktury: ano o Mapování procesu na organizační strukturu: ano o Kontrola konzistence vzhledem k organizaci: nezjištěno Topologie o Zachycení geografické struktury podniku: nezjištěno o Zachycení prvku okolí podniku: nezjištěno o Vazba mezi prvky okolí a procesy: ano Procesy o Kontrola konzistence vzhledem k organizační struktuře: ano o Ověření konzistence mezi jednotlivými procesy: ano o Nadstandardní prvky procesu: ano o Ohodnocení a porovnání procesů: ano o Označení problémových procesů: ano o Návrh konkrétní změny procesu: ano o Vazba procesu na IS: ne Jaczone Essential Modeler Dle našich získaných poznatků tento nástroje zřejmě nepatří mezi nástroje CABE ale do kategorie CASE. Je možné, že v budoucnu toto zařazení dozná změn. Současná síla tohoto nástroje leží v UML (use case a class diagram). Přehledová kritéria Producent: Jaczone AB Název: Essential Modeler Verze: 2.0 Datum vydání: nezjištěno Distributor pro ČR: ne Cena a licencování: freeware Demoverze: ano WWW odkaz: 15

16 Hodnotící kritéria Aplikace o Uživatelské rozhraní: standardní GUI o Česká lokalizace: ne o Modifikovatelnost nástroje: ano o Verzování + revize: ne o Definice uživatelských práv na přístup k modulům: ne o Nápověda: ano Práce s modely o Podporované metodiky: UML2 o Dokumentace: IBM Rational Software Modeler a IBM Rational Software Architect on-line (HTML) o Kontrolní mechanizmy: nezjištěno Globální cíle podniku o Zachycení cílů podniku: ne o Napojení na modelované procesy: ne o Kontroly a zpětné vazby: ne Organizační struktura o Zachycení hierarchie organizační struktury: ano o Mapování procesu na organizační strukturu: ne o Kontrola konzistence vzhledem k organizaci: nezjištěno Topologie o Zachycení geografické struktury podniku: ne o Zachycení prvku okolí podniku: ne o Vazba mezi prvky okolí a procesy: ano Procesy o Kontrola konzistence vzhledem k organizační struktuře: ne o Ověření konzistence mezi jednotlivými procesy: ne o Nadstandardní prvky procesu: ne o Ohodnocení a porovnání procesů: ne o Označení problémových procesů: ne o Návrh konkrétní změny procesu: ne o Vazba procesu na IS: ne Obrázek 7 Prostředí Essential Modeler 16

17 3.1.8 Microsoft Visio Microsoft Visio představuje nástroj společnosti Microsoft zaměřený na vizualizaci, analýzy a komunikaci. K tomu Visio podporuje řadu různých schémat včetně poměrně jednoduchého modelu procesů, které však často nelze využít ke složitějšímu modelování. Nejsilnější stránkou je vizualizaci, modelování není pro Visio prioritou. V současnosti je dostupná nová verze 2007, které se od předchozí verze na rozdíl od ostatních aplikací Office příliš neliší uživatelským rozhraním a oproti 2003 nepřináší příliš mnoho změn. Zajímavé je možnost integrace s dalšími technologiemi Microsoft. Nástroj je obecně velmi univerzální, avšak v mnoho ohledech i dosti povrchní, což snižuje jeho využitelnost pro hlubší analýzy. Visio nelze chápat jako plnohodnotný nástroj CABE. Přehledová kritéria Obrázek 8 Microsoft Visio 2007 Producent: Microsoft Název: Office Visio 2007 Verze: 2007 (verze 12 balíků Office) Datum vydání: květen 2006 (Beta 2), oficiálně únor 2007 (česká verze Office) Distributor pro ČR: Microsoft Cena a licencování: Standard Kč, Professional Kč Demoverze: ano (zřejmě pouze anglická verze) WWW odkaz: Hodnotící kritéria Aplikace o Uživatelské rozhraní: Standardní GUI ala MS Office 2003 o Česká lokalizace: ne 17

18 o Modifikovatelnost nástroje: ano o Verzování + revize: ano o Definice uživatelských práv na přístup k modulům: ano o Nápověda: standardní nápověda Office Práce s modely o Podporované metodiky: UML, Microsoft SmartShapes, ER diagramy, DFD, Windows GUI, různé modely komunikační sítě, elektro) o Dokumentace: HTML, XML, Excel, Word o Kontrolní mechanizmy: pouze u některých modelů Globální cíle podniku o Zachycení cílů podniku: ano o Napojení na modelované procesy: ne o Kontroly a zpětné vazby: ano Organizační struktura o Zachycení hierarchie organizační struktury: ano o Mapování procesu na organizační strukturu: ne o Kontrola konzistence vzhledem k organizaci: ne Topologie o Zachycení geografické struktury podniku: ne o Zachycení prvku okolí podniku: ano o Vazba mezi prvky okolí a procesy: ne Procesy o Kontrola konzistence vzhledem k organizační struktuře: ne o Ověření konzistence mezi jednotlivými procesy: ne o Nadstandardní prvky procesu: ano (chybí ale některé standardní) o Ohodnocení a porovnání procesů: ne o Označení problémových procesů: ne o Návrh konkrétní změny procesu: ne o Vazba procesu na IS: ne QPR Process Guide Společnost QPR byla založena v roce 1991 s cílem poskytovat špičkové softwarové nástroje, které usnadní, urychlí a zefektivní strategické rozhodování organizací. V současnosti se společnost QPR zaměřuje na manažerské nástroje pro oblast strategického a procesního řízení. QPR ProcessGuide (v současné verzi 7.4) je interaktivní nástroj pro plánování, implementování a zainteresování lidí na zlepšení obchodních procesů. Umožňuje modelovat, dokumentovat, publikovat, simulovat, měřit, analyzovat a neustále zlepšovat klíčové procesy organizace. Také je to kompletní systém procesního managementu pro proces reengineering, řízení kvality, supply-chain management, vědomostní management, řízení změn a další rozvojové iniciativy vedení organizace. Distribuovaný a vícevrstevný systém umožňuje autorizovaným uživatelům prohlížet modely, diskutovat o nich, sledovat výkonnost, stejně jako vkládat poznámky, názory a náměty na zlepšení přímo do modelu prostřednictvím internetového prohlížeče, přičemž otázky bezpečnosti a autorizace jsou plně řešeny. Pokud lze shrnout ProcessGuide do několika bodu, tak QPR ProcessGuide umožňuje: vytvořit modely obchodních procesů včetně detailů, ilustrující nejaktuálnější stav operací standardizovat pracovní postupy navrhnutím jednotných směrnic, např. pro systémy kvality zefektivnit a zdokonalit obchodní procesy k zajištění optimalizovaného toku materiálů, zdrojů a informací 18

19 zdokonalit procesy spolupracující skrz akční plánování, komentování a sdílení nejlepších postupů přes QPR Collaboration Portal rychle vytvořit instruktážní brožuru ukazující procesní změnu, zdokonalení a také výkazy o výkonnosti rychle přezkoumat využití zdrojů v organizaci a najít detailní informace o zdroji či činnosti poskytnout mapování strategických procesů nebo řešení výkonnostního managementu integrací procesů pomocí metody Balanced ScoreCard simulovat procesy k identifikaci potenciálních překážek, optimalizovat využití zdroje a ověřit zlepšení analyzovat procesy, demonstrovat a srovnávat výsledky s vysoce vizuálními a snadno ovladatelnými grafy a zprávami Nástroj ProcessGuide včetně integrujícího webového portálu je lokalizován do českého i slovenského jazyka Přehledová kritéria Obrázek 9 Prostředí ProcessGuide Producent: QPR Software Plc Název: ProcessGuide Verze: 7.4 Datum vydání: nezjištěno Distributor pro ČR: LBMS, s.r.o Cena a licencování: nezjištěno Demoverze: ano WWW odkaz: Hodnotící kritéria Aplikace o Uživatelské rozhraní: webový prohlížeč o Česká lokalizace: ano o Upravitelnost nástroje: ano o Definice uživatelských práv na přístup k modulům: ano Práce s modely 19

20 o Podporované metodiky: Use Case model, model tříd, sekvenční diagram, stavový diagram, komponen. Model, log. datový model, o Dokumentace: internet, intranet Globální cíle podniku o Zachycení cílu podniku: ano o Napojení na modelované procesy: ano o Kontroly a zpětné vazby: ano Organizační struktura o Zachycení hierarchie organizační struktury: ano o Mapování procesu na organizační strukturu: ano Topologie o Zachycení geografické struktury podniku: ano o Zachycení prvku okolí podniku: ne o Vazba mezi prvky okolí a procesy: ne Procesy o Kontrola konzistence vzhledem k organizační struktuře: ano o Ověření konzistence mezi jednotlivými procesy: ano o Ohodnocení a porovnání procesu: ano o Označení problémových procesu: ano o Návrh konkrétní změny procesu: ne o Vazba procesu na IS: ano Select Architect Dodavatelem tohoto vývojového prostředí je společnosti Select Business Solution. Toto prostředí je určeno pro objektově orientovaný vývoj aplikací ve vícevrstevné architektuře. Umožňuje velkou šíří záběru podpory pro sběr požadavků, procesní modelování, UML, datové modelování, generování kódu a relačních databázových schémat. Celé vývojové prostředí Select je postaveno modulárně tak, aby bylo možné zohlednit efektivní vybavení jednotlivých rolí. Základním nástrojem je Select Architect. Volitelně jako nadstavbu lze dokoupit tyto nástroje: Select Solution for MDA transformace analytického modelu do modelu návrhu a vzájemná synchronizace těchto modelů Select Asset Manager správa komponent Reviewer kontrola správnosti a kompletnosti Synchronizery kódu synchronizace kódu s modelem pro programovací jazyky V Select Architectu jsou vytvářené modely a jednotlivé objekty modelů ukládány do objektové repository, která umožňuje souběžný přístup desítek uživatelů, zajišťuje konzistenci a další pokročilé funkce jako je například víceúrovňové odčinění změn. Odpadá tím riziko vzniku nekonzistencí nebo potřeby pracného sehrávání a konsolidace modelů. Základními nástroji vývojového prostředí Select jsou průzkumník repository (Repository Browser) a editor diagramů (Diagram Editor). Uživatelské rozhraní SCA využívá velmi praktického mechanismu kotvení/uvolnění oken. Tento nástroj podporuje následující techniky a modely: Počítačově nezávislý model (CIM) Platformově nezávislý model (PIM) Platformově specifický model (PSM) Relační datový model (Entity Relation-ship Diagram) Diagram hierarchie procesů (Process Hierarchy Diagram) 20

21 Diagram procesních řetězců (Process Thread Diagrams nebo BPMN) Model typových úloh (Use Case) Diagram objektových sekvencí (Object Sequence Diagram) Diagram tříd (Class Diagram) Stavový diagram (State Transition Diagram) Diagram spolupráce objektů (Object Collaboration Diagram) Diagram aktivit (Activity Diagram) Podporována jsou tato databázová prostředí Access, DB2, Dbase, FoxPro, Informix, Ingress, Interbase, Oracle, SQL Server a Sybase. Dokumentace Pro tvorbu dokumentace slouží integrovaný generátor dokumentace, který na základě předdefinovaných sestav vytváří dokumentaci přímo v prostředí Microsoft Word. Předdefinované sestavy je možné uživatelsky modifikovat, přizpůsobovat a rozšiřovat. Kromě originální anglické verze sestav jsou bezplatně k dispozici lokalizované šablony v českém a slovenském jazyce. Dokumentaci je možné vytvářet také ve formě HTML stránek prostřednictvím konfigurovatelného HTML generátoru. Uživatelské rozhraní Select poskytuje možnost přizpůsobení uživatelského rozhraní pro různé uživatelské role. Každý uživatel má možnost nastavit svůj vlastní vzhled uživatelského rozhraní tak, aby ideálně odpovídal jeho roli ve vývojovém týmu. Konfiguraci uživatelského rozhraní a dostupné funkce je možné měnit zobrazováním a skrýváním jednotlivých typů diagramů či slovníkových objektů. Obrázek 10 Prostředí Select Architect 21

22 Novinky spojené s verzi 7.0 S příchodem nové verze nástrojů Select (7.0) bylo zavedeno nové pojmenování nástroje a souvisejících utilit tak, aby výstižněji vyjadřovalo jeho vlastnosti. Starý název Select Component Factory Select Component Architekt Select Component Manager Select Component Portal Nový název souhrnný název nástrojů Select Select Architect Select Asset Manager Select Asset Browser Byly také zdokonaleny možnosti logického datového modelování: vytváření cizích klíčů v logických datových modelech rozšíření možností pro definici datového typu atributu Přehledová kritéria Producent: Select Business Solutions Název: Select Architect Verze: 7.0 Datum vydání: nezjištěno Distributor pro ČR: LBMS, s.r.o Cena a licencování: nezjitěno Demoverze: ano WWW odkaz: Hodnotící kritéria Aplikace o Uživatelské rozhraní: GUI o Česká lokalizace: ne (s výjimkou podpory češtiny v dokumentaci) o Upravitelnost nástroje: ano o Definice uživatelských práv na přístup k modulům: nezjištěno Práce s modely o Podporované metodiky: viz. popis výše o Dokumentace: Word, HTML Globální cíle podniku o Zachycení cílu podniku: nezjištěno o Napojení na modelované procesy: nezjištěno o Kontroly a zpětné vazby: nezjištěno Organizační struktura o Zachycení hierarchie organizační struktury: nezjištěno o Mapování procesu na organizační strukturu: nezjištěno Topologie o Zachycení geografické struktury podniku: nezjištěno o Zachycení prvku okolí podniku: nezjištěno o Vazba mezi prvky okolí a procesy: nezjištěno Procesy o Kontrola konzistence vzhledem k organizační struktuře: nezjištěno o Ověření konzistence mezi jednotlivými procesy: nezjištěno 22

23 o Ohodnocení a porovnání procesu: nezjištěno o Označení problémových procesu: nezjištěno o Návrh konkrétní změny procesu: nezjištěno o Vazba procesu na IS: nezjištěno SilverRun Modelspehere SilverRun Modelsphere je nástroj kombinující mnoho modelovacích technik od modelování business procesů, data modeling až po UML. Celý nástroj je navržen v jazyce Java, díky kterému je Modelsphere značně kompatibilní s různými operačními systémy. Funguje standardně ve Windows, Linuxu, ale i v Unixu. Pro datové modelování má uživatel možnost využít skoro všechny existující databáze, počínaje Oraclem, Microsoft SQL serverem a konče Informix databází a DB2. Nechybí samozřejmě tvorba reportů a jejich snadná konverze do HTML formátu. Tento nástroj podporuje: a) modelování business procesů Pro účely oblasti CABE nástrojů je toto nejzajímavější součástí nástroje Modelsphere. Je zajišťován pomocí modulu PM Process Modeler. Umožňuje navrhovat procesy v různých úrovních detailu a jejich následnou dekompozici na subprocesy. Součástí tohoto nástroje je i kalkulace nákladů, možnost tvorby vlastní notace, vytváření rozšiřujících diagramů a konverze modelů do XML formátu. b) datové modelování Je zajišťováno modulem DM Data modeler. Tento modul pokrývá konceptuální i logický model stejně jako i fyzický datový model. c) UML Zajišťováno pomocí modulu UML Designer Kit. Podporovány jsou Class, Use Case, Package, Sequence, Collaboration, State Chart, Activity, Component a Deployment diagram. Obrázek 11 Prostřední Silverrun ModelSphere 23

24 Nová verze nástroje Modelsphere přinesla: Forward engineering a zpětný engineering pro ANSI a SQL databáze podporu HSQLDB ve verzi1.8 rozšíření podpory UML zlepšení importu a exportu do/z BPM aj. Přehledová kritéria Producent: Grandite Název: SILVERRUN ModelSphere Verze: 2.5 Datum vydání: nezjištěno Distributor pro ČR: nezjištěno Cena a licencování: nezjitěno Demoverze: ano WWW odkaz: Hodnotící kritéria Aplikace o Uživatelské rozhraní: jednoduché, intuitivní o Česká lokalizace: ne o Upravitelnost nástroje: ne o Verzování + revize: ano o Definice uživatelských práv na přístup k modulům: ano Práce s modely o Podporované metodiky: UML o Dokumentace: pouze HTML Globální cíle podniku o Zachycení cílu podniku: ne o Napojení na modelované procesy: ne o Kontroly a zpětné vazby: ne Organizační struktura o Zachycení hierarchie organizační struktury: ne o Mapování procesu na organizační strukturu: ne Topologie o Zachycení geografické struktury podniku: ne o Zachycení prvku okolí podniku: ne o Vazba mezi prvky okolí a procesy: ne Procesy o Kontrola konzistence vzhledem k organizační struktuře: ano o Ověření konzistence mezi jednotlivými procesy: ano o Nadstandardní prvky procesu: neuvedeno o Ohodnocení a porovnání procesu: ano o Označení problémových procesu: ne o Návrh konkrétní změny procesu: ne o Vazba procesu na IS: ano Sparxsystems Enterprise Architect Sparx Systems je australská společnost, která se zaměřuje na vývoj a podporu softwarových produktů, objektově orientované metodologie a CASE nástroje. Hlavním nástrojem, který nabízí, je Enterprise Architect. Jde o nástroj pro modelování a návrh použitelný v celém životním cyklu vývoje softwaru. 24

25 Vlajkovou lodí této společnosti je produkt Enterprise Architect, v současností ve verzi 6.5. Jde nástroj pro modelování pomocí UML. Ve verzi 6.5 podporuje specifikaci UML 2. Podporuje všechny modely, které jsou obsaženy v této specifikaci: Business Process modely Modely tříd Use Case modely Modely aktivit Sekvenční modely Komponentové modely atd. Ve verzi Professional a Corporate jsou podporovány tyto databáze (dají se do nich ukládat projekty): SQL Server, MySQL, Oracle 9i and 10g, PostgreSQL, MSDE, Adaptive Server, MS Access, Firebird. Produkt generuje kód a provádí tzv. reverse engineering do mnoha programovacích jazyků: C++, C#, Java, Delphi, VB.Net, Visual Basic, ActionScript a PHP. Podporuje i řízení týmové práce. Nabízí rozličné nastavení funkcí navržených speciálně pro týmovou práci, replikování, XMI import/export, kontrolu verzí, nastavení uživatelských práv a v neposlední řadě i umožňuje využívat repozitoře (repository). Další vlastnosti se dají shrnout do následujících bodů: Přiřazuje zdroje k prvkům modelu Provádí dokumentaci výstup generovaný v RTF formátu Nabízí výstup modelů v XMI (XMI 1.1) pro kompatibilitu s jinými nástroji Zpřístupňuje model pomocí ActiveX rozhraní Obrázek 12 Prostředí Enterprise Architect 25

26 Přehledová kritéria Producent: Sparxsystems Název: Enterprise Architect Verze: 6.5 Datum vydání: říjen 2006 Distributor pro ČR: Unicorn, např. Cena a licencování: závisí na počtu licencí a na verzi nástroje cca Kč Kč Demoverze: ano WWW odkaz: Hodnotící kritéria Aplikace o Uživatelské rozhraní: Komplexní GUI o Česká lokalizace: Ne o Upravitelnost nástroje: Ano o Verzování + revize: Ano o Definice uživatelských práv na přístup k modulům: Ano o Nápověda: V angličtině. Práce s modely o Podporované metodiky : viz. výše o Dokumentace: RTF, XMI Globální cíle podniku o Zachycení cílu podniku: Ano o Napojení na modelované procesy: Ano o Kontroly a zpětné vazby: Ano Organizační struktura o Zachycení hierarchie organizační struktury: Ano o Mapování procesu na organizační strukturu: Ano Topologie o Zachycení geografické struktury podniku: Ano o Zachycení prvku okolí podniku: Ano o Vazba mezi prvky okolí a procesy: Ano Procesy o Kontrola konzistence vzhledem k organizační struktuře: Ano o Ověření konzistence mezi jednotlivými procesy: Ano o Nadstandardní prvky procesu: Ne o Ohodnocení a porovnání procesu: Ano o Označení problémových procesu: Ano o Návrh konkrétní změny procesu: Ano Sybase PowerDesigner PowerDesigner lze spíše považovat za nástroj CASE než za typický nástroj CABE. PowerDesigner komplexně pokrývá všechny aspekty rozvoje podniku. Obsahuje nástroje pro obchodně orientovanou procesní analýzu, která umožní identifikovat klíčová místa a funkce podniku jako takového, a nabízí také plně integrované prostředí pro datovou a objektovou analýzu informačních systémů. Přitom plně podporuje zavedené přístupy a metodologie jako je Unified Modeling Language 2.0 (UML) nebo dvouúrovňový návrh databáze. 26

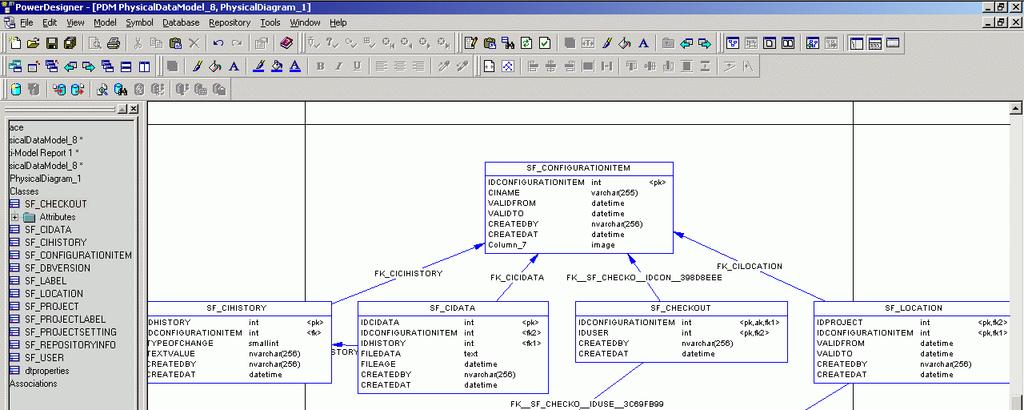

27 Přehledová kritéria Obrázek 13 Ukázka prostředí Powerdesigneru Producent: Název: Verze: Datum vydání: Distributor pro ČR: Cena a licencování: Demoverze: WWW odkaz: Sybase Inc. Power Designer 12 (testovací trial verze) nezjištěno Sybase Software, s.r.o. PowerDesigner Education 10 User cena Kč vč. DPH ano Hodnotící kritéria Aplikace o Uživatelské rozhraní: jednoduché, intuitivní, podobné jako u ostatních CASE o Česká lokalizace: ne o Modifikovatelnost nástroje: ne o Verzování + revize: ne o Definice uživatelských práv na přístup k modulům: ano o Nápověda: ano Práce s modely o Podporované metodiky: UML, dvouúrovňový návrh databáze, datové sklady o Dokumentace: HTML, Word o Kontrolní mechanizmy: ANO (checked model) Globální cíle podniku 27

28 o Zachycení cílů podniku: ne o Napojení na modelované procesy: ne o Kontroly a zpětné vazby: ne Organizační struktura o Zachycení hierarchie organizační struktury: ano o Mapování procesu na organizační strukturu: ano o Kontrola konzistence vzhledem k organizaci: nezjištěno Topologie o Zachycení geografické struktury podniku: ne o Zachycení prvku okolí podniku: ne o Vazba mezi prvky okolí a procesy: ne Procesy o Kontrola konzistence vzhledem k organizační struktuře: ano o Ověření konzistence mezi jednotlivými procesy: ano o Nadstandardní prvky procesu: nezjištěno o Ohodnocení a porovnání procesů: ne o Označení problémových procesů: ne o Návrh konkrétní změny procesu: ne o Vazba procesu na IS: ano Telelogic System Architect Telelogic System Architect poskytuje kompletní řešení pro podnikové modelování a optimalizaci obchodních procesů. Obsahuje rozsáhlou podporu modelování obchodních procesů (BPM) a podporuje průmyslové standardy. Jeho datové úložiště představuje sdílený pracovní prostor pro ukládání, analýzu a prezentaci dat o systémech a modelech nejvhodnější formou pro uživatele (například vizualizace dat nebo webový přístup). Obrázek 14 Prostředí Telelogic System Architect 28

29 Přehledová kritéria Producent: Telelogic Název: Telelogic System Architect Verze: 10.4 Datum vydání: nezjištěno Distributor pro ČR: Telelogic Cena a licencování: $5,750 Demoverze: ano WWW odkaz: Hodnotící kritéria Aplikace o Uživatelské rozhraní: Standardní GUI o Česká lokalizace: nezjištěno o Modifikovatelnost nástroje: ano o Verzování + revize: ano o Definice uživatelských práv na přístup k modulům: ano o Nápověda: ano Práce s modely o Podporované metodiky: BPMN, BPEL4WS, IDEF, TOGAF, UML o Dokumentace: ano o Kontrolní mechanizmy: nezjištěno Globální cíle podniku o Zachycení cílů podniku: ano o Napojení na modelované procesy: ano o Kontroly a zpětné vazby: ano Organizační struktura o Zachycení hierarchie organizační struktury: ano o Mapování procesu na organizační strukturu: ano o Kontrola konzistence vzhledem k organizaci: nezjištěno Topologie o Zachycení geografické struktury podniku: nezjištěno o Zachycení prvku okolí podniku: ano o Vazba mezi prvky okolí a procesy: ano Procesy o Kontrola konzistence vzhledem k organizační struktuře: ano o Ověření konzistence mezi jednotlivými procesy: ano o Nadstandardní prvky procesu: ano o Ohodnocení a porovnání procesů: ano o Označení problémových procesů: ano o Návrh konkrétní změny procesu: ano o Vazba procesu na IS: ano 29

30 3.2 Nově zařazené nástroje IBM Websphere Business Modeler IBM Websphere Business Modeler je nástroj společnosti IBM určený pro business modelování (především procesů), simulace, analýzy a transformace. Nástroj obsahuje řadu prvků pro porovnávání a hodnocení procesů, včetně definování potřebných metrik. Nástroj je možno úzce propojit s platformou Eclipse. Podrobnější volně dostupné informace o tomto nástroji jsou bohužel poměrně vzácné. Přehledová kritéria Obrázek 15 Prostředí IBM Websphere Modeler Advanced 6.0 Producent: IBM Název: Websphere Business Modeler Verze: Datum vydání: 12 / 2005 Distributor pro ČR: IBM Cena a licencování: cca Kč za verzi Basic, cca Kč za verzi Advanced Demoverze: ano, 30-denní WWW odkaz: ibm.com/software/info/ecatalog/cs_CZ/products/L106045O85235S77.html Hodnotící kritéria Aplikace o Uživatelské rozhraní: Standardní GUI o Česká lokalizace: ne o Modifikovatelnost nástroje: nezjištěno o Verzování + revize: nezjištěno o Definice uživatelských práv na přístup k modulům: ano 30

31 o Nápověda: ano Práce s modely o Podporované metodiky: BPEL, FDL, různé metodiky společnosti IBM, UML o Dokumentace: nezjištěno o Kontrolní mechanizmy: ano Globální cíle podniku o Zachycení cílů podniku: ano o Napojení na modelované procesy: ano o Kontroly a zpětné vazby: nezjištěno Organizační struktura o Zachycení hierarchie organizační struktury: nezjištěno o Mapování procesu na organizační strukturu: ano o Kontrola konzistence vzhledem k organizaci: ano Topologie o Zachycení geografické struktury podniku: ano o Zachycení prvku okolí podniku: nezjištěno o Vazba mezi prvky okolí a procesy: nezjištěno Procesy o Kontrola konzistence vzhledem k organizační struktuře: nezjištěno o Ověření konzistence mezi jednotlivými procesy: nezjištěno o Nadstandardní prvky procesu: ano o Ohodnocení a porovnání procesů: ano o Označení problémových procesů: nezjištěno o Návrh konkrétní změny procesu: ano o Vazba procesu na IS: ano Oracle Designer Oracle Designer je nástroj společnosti Oracle určený pro analýzu business požadavků (včetně procesů a dataflow) a následné generování požadavků na informační systémy. Omezená funkcionalita CABE u tohoto produktu je spíše vedlejším produktem než záměrem a alespoň prozatím tento nástroj nelze považovat za plnohodnotný nástroj CABE. Obrázek 16 Prostředí Oracle Designer 10g 31

32 Přehledová kritéria Producent: Oracle Název: Designer Verze: 10g Release Datum vydání: 8 / 2006 Distributor pro ČR: Oracle Cena a licencování: součást Oracle Internet Developer Suite, cena asi Kč Demoverze: otestování plné verze možné v rámci developer licence WWW odkaz: Hodnotící kritéria Aplikace o Uživatelské rozhraní: Standardní GUI o Česká lokalizace: ne o Modifikovatelnost nástroje: nezjištěno o Verzování + revize: nezjištěno o Definice uživatelských práv na přístup k modulům: nezjištěno o Nápověda: nezjištěno Práce s modely o Podporované metodiky: o Dokumentace: nezjištěno o Kontrolní mechanizmy: nezjištěno Globální cíle podniku o Zachycení cílů podniku: nezjištěno o Napojení na modelované procesy: nezjištěno o Kontroly a zpětné vazby: ano Organizační struktura o Zachycení hierarchie organizační struktury: nezjištěno o Mapování procesu na organizační strukturu: ano o Kontrola konzistence vzhledem k organizaci: nezjištěno Topologie o Zachycení geografické struktury podniku: nezjištěno o Zachycení prvku okolí podniku: nezjištěno o Vazba mezi prvky okolí a procesy: nezjištěno Procesy o Kontrola konzistence vzhledem k organizační struktuře: nezjištěno o Ověření konzistence mezi jednotlivými procesy: nezjištěno o Nadstandardní prvky procesu: nezjištěno o Ohodnocení a porovnání procesů: nezjištěno o Označení problémových procesů: nezjištěno o Návrh konkrétní změny procesu: nezjištěno o Vazba procesu na IS: ano Proforma ProVision BPMx ProVision BPMx představuje sadu nástrojů pro modelování podnikové strategie a podnikových procesů, případně další jejich hlubší analýzy. Tato sada obsahuje následující nástroje: Strategy Modeler, Goal Modeler, Problem Modeler, Opportunity Modeler, Impact Modeler, Workflow Modeler, Process Modeler, Rule Modeler, Deliverable Modeler, Business Interaction Modeler, Communication Modeler, Organization Modeler, Location Modeler, System Modeler, Timing Analysis, Cost Analysis, State Analysis. 32

33 Přehledová kritéria Obrázek 17 Pracovní prostředí Proforma ProVision Producent: Proforma Název: ProVision BPMx Verze: Datum vydání: Distributor pro ČR: REENGINE Cena a licencování: nezjištěno Demoverze: ano WWW odkaz: Hodnotící kritéria Aplikace o Uživatelské rozhraní: Standardní GUI o Česká lokalizace: ne o Modifikovatelnost nástroje: nezjištěno o Verzování + revize: nezjištěno o Definice uživatelských práv na přístup k modulům: nezjištěno o Nápověda: ano Práce s modely o Podporované metodiky: CFI, BPEL, xpdl, BPMN o Dokumentace: nezjištěno o Kontrolní mechanizmy: ano Globální cíle podniku o Zachycení cílů podniku: ano o Napojení na modelované procesy: ano 33

34 o Kontroly a zpětné vazby: ano Organizační struktura o Zachycení hierarchie organizační struktury: ano o Mapování procesu na organizační strukturu: ano o Kontrola konzistence vzhledem k organizaci: ano Topologie o Zachycení geografické struktury podniku: ano o Zachycení prvku okolí podniku: ano o Vazba mezi prvky okolí a procesy: ano Procesy o Kontrola konzistence vzhledem k organizační struktuře: ano o Ověření konzistence mezi jednotlivými procesy: ano o Nadstandardní prvky procesu: ano o Ohodnocení a porovnání procesů: ano o Označení problémových procesů: ano o Návrh konkrétní změny procesu: ano o Vazba procesu na IS: ano Proforma ProVision Enterprise Proforma ProVision Enterprise představuje rozsáhlý balík 35 modelovacích nástrojů zaměřených na strategii, organizaci, procesy, informační technologie atd., včetně jejich simulace. V podstatě se jedná o rozšíření vyšší verzi BMP. Tento balík nástroj patří z hlediska funkcionality mezi nejrozsáhlejší mezi nově zařazenými nástroji. Máme-li označit některý z nově zařazených nástrojů za příklad komplexního nástroje CABE, pak to bude právě ProVision Enterprise. Balík obsahuje následující nástroje: Strategy Modeler (extended), Goal Modeler, Opportunity Modeler, Problem Modeler, Rule Modeler, Capability Modeler (new), Environmental Influence Modeler (new), Impact Modeler (new), Plan Modeler (new), Project Modeler (new), Deliverable Modeler, Business Class Modeler, Subtype Modeler, Package Modeler, Statechart Modeler, Requirement Modeler (new), Organization Modeler, Business Interaction Modeler, Storyboard Modeler, Communication Modeler, Location Modeler, System Modeler, System Interaction Modeler (new), Workflow Modeler, Process Modeler, Event Modeler, Use Case Modeler, Sequence Modeler, Operation Modeler, Deployment Modeler, Platform Modeler (new), Standard Modeler (new), Technology Modeler (new). Obrázek 18 Ukázka pracovního prostředí Proforma Provision 34

35 Přehledová kritéria Producent: Proforma Název: ProVision BPMx Verze: Datum vydání: Distributor pro ČR: REENGINE Cena a licencování: nezjištěno Demoverze: ano WWW odkaz: Hodnotící kritéria Aplikace o Uživatelské rozhraní: Standardní GUI o Česká lokalizace: ne o Modifikovatelnost nástroje: nezjištěno o Verzování + revize: nezjištěno o Definice uživatelských práv na přístup k modulům: nezjištěno o Nápověda: ano Práce s modely o Podporované metodiky: CFI, BPEL, xpdl, BPMN o Dokumentace: nezjištěno o Kontrolní mechanizmy: ano Globální cíle podniku o Zachycení cílů podniku: ano o Napojení na modelované procesy: ano o Kontroly a zpětné vazby: ano Organizační struktura o Zachycení hierarchie organizační struktury: ano o Mapování procesu na organizační strukturu: ano o Kontrola konzistence vzhledem k organizaci: ano Topologie o Zachycení geografické struktury podniku: ano o Zachycení prvku okolí podniku: ano o Vazba mezi prvky okolí a procesy: ano Procesy o Kontrola konzistence vzhledem k organizační struktuře: ano o Ověření konzistence mezi jednotlivými procesy: ano o Nadstandardní prvky procesu: ano o Ohodnocení a porovnání procesů: ano o Označení problémových procesů: ano o Návrh konkrétní změny procesu: ano o Vazba procesu na IS: ano SAS Strategic Performance Management SAS Strategic Performance Management (SPM) představuje sadu nástrojů pro modelování a následné řízení strategie podniku. SPM podporuje metody Balanced Scorecard a Six Sigma. Balík je postaven na architektuře klient / server a v současnosti využívá tenkého klienta. K produktu je dostupné pouze omezené množství informací. Funkcionalita nástrojů CABE je pro tento balík spíše východiskem než 35

36 podstatou existence. Prozatím se nám nepodařilo objevit žádnou podporu pro modelování podnikových procesů. Přehledová kritéria Obrázek 19 Ukázka prostředí SAS SPM Producent: Název: Verze: Datum vydání: Distributor pro ČR: Cena a licencování: Demoverze: WWW odkaz: SAS Strategic Performance Management (SPM) nezjištěno (zřejmě verze 9 dle různých indicií) nezjištěno SAS Institute ČR nezjištěno ne Hodnotící kritéria Aplikace o Uživatelské rozhraní: Webový prohlížeč o Česká lokalizace: ne o Modifikovatelnost nástroje: nezjištěno o Verzování + revize: nezjištěno o Definice uživatelských práv na přístup k modulům: ano o Nápověda: ano Práce s modely o Podporované metodiky: BSC, Six Sigma, EVA, Activity Based Management, strategické mapy o Dokumentace: nezjištěno o Kontrolní mechanizmy: nezjištěno Globální cíle podniku o Zachycení cílů podniku: ano o Napojení na modelované procesy: ne o Kontroly a zpětné vazby: ano Organizační struktura 36

37 o Zachycení hierarchie organizační struktury: ano o Mapování procesu na organizační strukturu: ne o Kontrola konzistence vzhledem k organizaci: ne Topologie o Zachycení geografické struktury podniku: ano o Zachycení prvku okolí podniku: ne o Vazba mezi prvky okolí a procesy: ne Procesy o Kontrola konzistence vzhledem k organizační struktuře: ne o Ověření konzistence mezi jednotlivými procesy: ne o Nadstandardní prvky procesu: ne o Ohodnocení a porovnání procesů: ne o Označení problémových procesů: ne o Návrh konkrétní změny procesu: ne o Vazba procesu na IS: ne StarUML StarUML je open source modelovací nástroj pro platformu Windows, který kromě UML, podporuje i jednoduché modelování procesů (rozšiřující modul) a MDA. Nástroj je celkově velmi jednoduchý, avšak snadno rozšířitelný o další modely pomocí modulů. Nástroj je dostupný zdarma, avšak pro profesionální modelování podniku není nástroj obecně příliš vhodný, neboť se primárně jedná o CASE nástroj s jednoduchým CABE rozšířením. Vzhledem k možnostem nástroje lze v budoucnu očekávat lepší podporu pro modelování podnikových procesů. Přehledová kritéria Obrázek 20 Ukázka prostředí StarUML 5.0 Producent: komunita StarUML Název: StarUML Verze: 5.0 Datum vydání: Distributor pro ČR: není 37
