Caddy TA34 AC/DC. Návod k používání CZ Valid from program version 1.20

Transkript

1 Caddy TA34 AC/DC Návod k používání CZ Valid from program version 1.20

2 OBSAH 1 ÚVOD Užitečné informace o výrobku pro svařování Ovládací panel SVAŘOVANÍ TIG Nastavení Vysvětlení symbolů a funkcí Skryté funkce TIG SVAŘOVÁNÍ MMA Nastavení Vysvětlení symbolů a funkcí Skryté funkce MMA PAMĚŤ DAT SVAŘOVÁNÍ CHYBOVÉ KÓDY Seznam chybových kódů Popisy chybových kódů OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLŮ...22 OBJEDNACÍ ČÍSLO...23 Práva ke změně technických údajů bez upozornění vyhrazena ESAB AB 2013

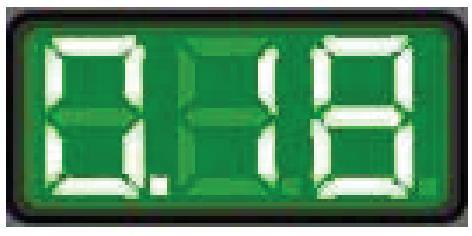

3 1 ÚVOD 1 ÚVOD Tato příručka popisuje práci s ovládacím panelem TA34 AC/DC. Všeobecné informace o obsluze naleznete v návodu k použití napájecího zdroje. Po zapnutí síťového napájení spustí jednotka autodiagnostiku indikátorů LED a displeje a zobrazí se verze programu; v tomto příkladu je verze programu POZOR! Mohou se objevit rozdíly ve funkcích panelu v závislosti na tom, v jakém výrobku je nainstalován. Návody k použití v jiných jazycích si můžete stáhnout z Internetu: Užitečné informace o výrobku pro svařování Napájecí zdroj je vybaven funkcí Skutečný jmenovitý střídavý proud (TIG). Skutečný jmenovitý střídavý proud znamená, že v případě kolísání indukčního a elektrického odporu ve svařovacím obvodu lze udržovat průměrný proud. Jedná se o výsledek aktivního řízení procesu, které kompenzuje aktuální indukční odpor ve svařovacím obvodu. Proces je optimalizován tak, aby energie oblouku odpovídala nastavené hodnotě střídavého svařovacího proudu (AC). Optimalizace procesu má obvykle za následek, že díky sníženým ztrátám ve svařovacím obvodu lze svařovat s nižší nastavenou hodnotou proudu (než v případě předchozích napájecích zdrojů). Aby se dosáhlo co nejlepšího rozkladu oxidu a dlouhé životnosti wolframové elektrody při svařování TIG se střídavým proudem, doporučujeme záporné vyvážení střídavého proudu (-70 %), což je také základní nastavení po dodání. Pronikání do svarové lázně pro svařování TIG se střídavým proudem lze zmenšit omezením tepelné výměny tak, že se sníží vyvážení střídavého proudu. Minimální hodnota vyvážení střídavého proudu je -50 %, viz doporučené rozsahy proudu v tabulkách 1 3 na str. 8. Tato hodnota usnadňuje především svařování slabších/tenčích materiálů ESAB AB 2013

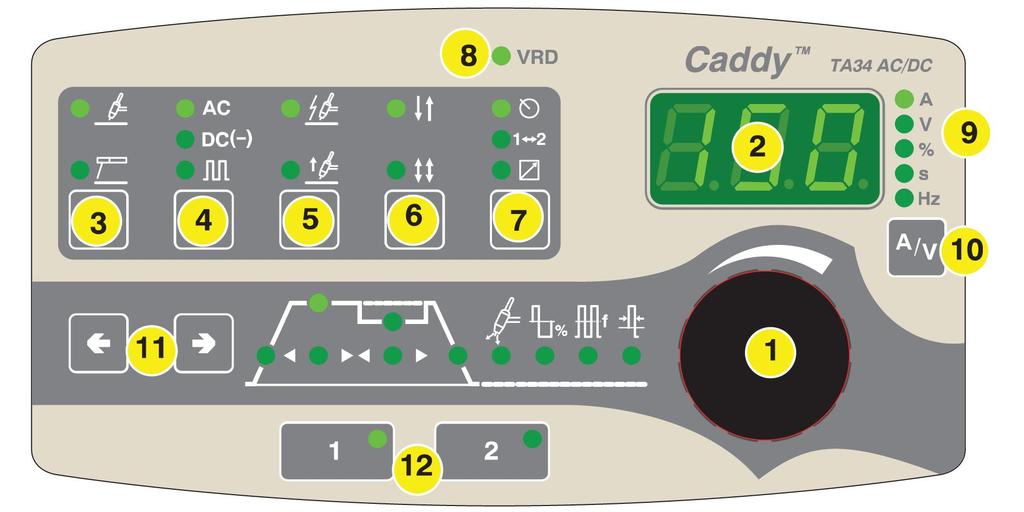

4 1 ÚVOD 1.2 Ovládací panel 1. Ovladač pro nastavování dat (proudu, napětí, procent, sekund nebo frekvence) 2. Displej 3. Volba metody svařování TIG nebo MMA 4. Tlačítko pro výběr svařování TIG se: střídavým proudem AC stejnosměrným proudem DC - stejnosměrným proudem DC - s impulzy Tlačítko pro výběr svařování MMA se: střídavým proudem AC stejnosměrným proudem DC - stejnosměrným proudem DC + 5. Volba zapalování shora nebo odtrhem 6. Volba dvou nebo čtyř zdvihů Nastavování z panelu, změna programu pomocí spouštěcího spínače hořáku 7. nebo připojení dálkového ovladače 8. Zobrazení funkce VRD (snížené napětí naprázdno) je aktivní nebo neaktivní POZOR! Tato funkce funguje pro ty napájecí zdroje, ve kterých je implementována. 9. Indikace parametru, který je zobrazen na displeji (proud, napětí, procenta, sekundy nebo frekvence) ESAB AB 2013

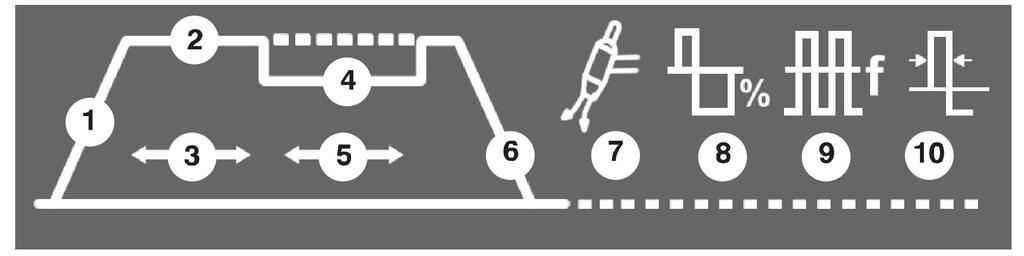

5 1 ÚVOD 10. Zobrazení naměřené hodnoty proudu (A) nebo napětí (V) během svařování. 11. Indikace zvoleného parametru nastavení viz kapitola Vysvětlení symbolů a funkcí. Pravé tlačítko se používá také pro skryté funkce. 12. Tlačítka pro nastavení paměti svařovacích dat viz kapitola Paměť svařovacích dat. Naměřená hodnota na displeji pro napětí oblouku V a svařovací proud A je aritmetický průměr = průměrná hodnota usměrněného proudu ESAB AB 2013

6 2 SVAŘOVANÍ TIG 2 SVAŘOVANÍ TIG 2.1 Nastavení TIG bez impulzního stř./ss. proudu a TIG s impulzním ss. proudem Funkce Rozsah nastavení V krocích po: Výchozí hodnota Zapalování shora nebo odtrhem 1) Zapalování shora nebo - Odtrhem odtrhem 2/4 zdvihy 1) 2 nebo 4 zdvihy - 2 zdvihy Doba proudu plynu před 0-5 s 0,1 s 0,5 s zapálením 2) Doba náběhu 0-10 s 0,1 s 0,0 s Doba sestupu 0-10 s 0,1 s 1,0 s Doba proudu plynu po zhasnutí 0-25 s 0,1 s 10,0 s Proud 4 max 3) 1 A 60 A Aktivní panel VYPNUTO nebo ZAPNUTO - ZAPNUTO Změna dat spouštění VYPNUTO nebo ZAPNUTO - VYPNUTO Dálkový ovladač VYPNUTO nebo ZAPNUTO - VYPNUTO Min. proud 2) 0 99 % - 0 % VRD ) Tyto funkce nelze během svařování měnit. 2) Tyto funkce TIG jsou skryté, viz popis v kapitole Skryté funkce TIG. 3) Rozsah nastavení je závislý na použitém napájecím zdroji. TIG se stř. proudem Funkce Rozsah nastavení V krocích po: Výchozí hodnota Nastavení vyvážení %* 1 % 50 % Nastavení frekvence Hz 1 3 Hz 65 Hz Předehřívání elektrody automatické 1) ms 1 - ruční ms 1 - *) Závisí na nastavení frekvence. 1) Tyto funkce TIG jsou skryté, viz popis v kapitole Skryté funkce TIG. TIG s impulzním ss. proudem Funkce Rozsah nastavení V krocích po: Výchozí hodnota Proud impulzu 4 - max 2) 1 A 60 A Doba impulzu Mikroimpulz 1) 0,01 2,5 s 0,01 s 1,0 s 0,001 0,250 s 0,001 s ESAB AB 2013

7 2 SVAŘOVANÍ TIG Funkce Rozsah nastavení V krocích po: Výchozí hodnota Proud mezi dvěma impulzy 4 - max 2) 1 A 20 A Doba mezi dvěma impulzy Mikroimpulz 1) 0,01 2,5 s 0,01 s 1,0 s 0,001 0,250 s 0,001 s 1) Tyto funkce TIG jsou skryté, viz popis v kapitole Skryté funkce TIG. 2) Rozsah nastavení je závislý na použitém napájecím zdroji. 2.2 Vysvětlení symbolů a funkcí Svařování TIG Při svařování TIG se kov obrobku taví působením oblouku zapáleného wolframovou elektrodou, která se sama netaví. Svarová lázeň a elektroda jsou chráněné ochranným plynem. Střídavý proud, AC Nastavení parametrů Výhodou střídavého proudu je dobrá schopnost rozkládat oxid při svařování lehkých kovů (hliníku, magnézia a jejich slitin). Stejnosměrný proud Vyšší proud vytváří širší svarovou lázeň s lepším pronikáním do obrobku. Impulzní proud (pouze DC) Impulzy slouží ke zlepšení ovládání svarové lázně a procesu tuhnutí. Četnost impulzů je nastavena tak, aby svarová lázeň měla mezi dvěma impulzy dostatek času alespoň na částečné ztuhnutí. K nastavení impulzů jsou třeba čtyři parametry: proud impulzu, délka impulzu, proud mezi dvěma impulzy a doba mezi dvěma impulzy. 1. Náběh 6. Sestup 2. Svařovací proud 7. Doba proudu plynu po zhasnutí 3. Doba impulzu 8. Vyvážení 4. Proud mezi dvěma impulzy 9. Frekvence 5. Doba mezi dvěma impulzy 10. Předehřívání elektrody Náběh Náběhová funkce znamená, že po zapálení oblouku při svařování TIG se proud pomalu zvyšuje na nastavenou hodnotu. Toto zajišťuje jemnější ohřev elektrody a umožňuje svářeči, aby před dosažením nastavené hodnoty proudu správně umístil elektrodu ESAB AB 2013

8 2 SVAŘOVANÍ TIG Proud impulzu Vyšší ze dvou hodnot proudu při použití impulzního proudu. A. Proud D. Proud mezi dvěma impulzy B. Čas E. Doba impulzu C. Doba mezi dvěma impulzy F. Proud impulzu Svařování TIG s impulzy Doba impulzu Doba, po kterou je impulz aktivní během periody impulzu. Proud mezi dvěma impulzy Nižší ze dvou hodnot proudu při použití impulzního proudu. Doba mezi dvěma impulzy Doba proudu mezi dvěma impulzy, která společně s proudem impulzu tvoří periodu impulzu. Sestup Při svařování TIG se používá tzv. sestup, kdy proud klesá pomalu po regulovanou dobu, aby při dokončení svaru nedocházelo k vytváření kráterů anebo trhlin. Proud plynu po zhasnutí Tímto se reguluje doba proudění ochranného plynu po zhasnutí oblouku. Vyvážení Nastavení rovnováhy mezi kladnou (+) a zápornou (-) elektrodou v polovině periody při svařování se střídavým proudem. Nižší hodnota vyvážení vytváří více tepla na elektrodě a lépe rozkládá oxid na obrobku. Vyšší hodnota vyvážení vytváří více tepla na obrobku a vede k lepšímu pronikání. Frekvence Nižší frekvence (střídavého proudu) přenáší více tepla na obrobek a vytváří širší svarovou lázeň. Vyšší frekvence vytváří užší oblouk s vyšší sílou oblouku (užší svarovou lázní) ESAB AB 2013

9 2 SVAŘOVANÍ TIG Zapalování shora Funkce zapalování shora zapaluje oblouk jiskrou, která přeskočí z elektrody na obrobek, když se k němu elektroda více přiblíží. Automatické předehřívání elektrody střídavým proudem Funkce předehřívání je určena k zajištění stabilního oblouku a bezpečného, vyrovnaného spouštění. Doba předehřívání elektrody se řídí předem naprogramovaným časem s ohledem na nastavený svařovací proud. Je možné (jemně) nastavit automatické předehřívání pro případ překročení proudového rozsahu elektrody, viz níže uvedený doporučený rozsah proudu. Rozsah nastavení pro předehřívání je ms, kde 100 ms se rovná základní hodnotě (nastavené po dodání). Rozsahy proudu pro elektrodu WP (z čistého wolframu) Max A stř. - vyvážení 50 % Max A stř. - vyvážení 70% A. Svařovací proud A B. Průměr elektrody (mm) Tabulka 1 Doporučené rozsahy proudu pro výběr elektrody WP = zelené barevné označení a klasifikační názvy podle normy ISO 6848: ESAB AB 2013

10 2 SVAŘOVANÍ TIG Rozsahy proudu pro elektrodu WC20 (WCe2) Max A - vyvážení stř. proudu 50 % Max A - vyvážení stř. proudu 70% A. Svařovací proud A B. Průměr elektrody (mm) Tabulka 2 Doporučené rozsahy proudu pro výběr elektrody WC20 = šedé barevné označení a klasifikační názvy podle normy ISO 6848:2004 Rozsahy proudu pro elektrodu WLa 15 / zlatá Plus (vyvážení stř. proudu 70 %) l max A stř. A. Svařovací proud A B. Průměr elektrody (mm) Tabulka 3 Doporučené rozsahy proudu pro výběr elektrody WLa15 = zlaté barevné označení a klasifikační názvy podle normy ISO 6848: ESAB AB 2013

11 2 SVAŘOVANÍ TIG Deaktivace automatického předehřívání elektrody Ve skrytých funkcích TIG lze deaktivovat automatické předehřívání pro ruční nastavení v konkrétních případech od 15 do 100 ms. Při přepnutí z automatického na ruční nastavení se použije hodnota pro předehřívání, která byla automaticky vygenerována dříve, a preferovaná hodnota se zvolí pomocí ovladače. LiftArc Funkce LiftArc zapaluje oblouk kontaktem elektrody se svařovaným dílem a následným odtrhem. Zapalování oblouku pomocí funkce LiftArc : 1. Elektroda se dotkne obrobku. 2. Stiskne se spoušť a začne protékat nízký proud. 3. Svářeč oddálí elektrodu od obrobku: zapálí se oblouk a proud automaticky vzroste na nastavenou hodnotu. 2 zdvihy A. Proud plynu před zažehnutím C. Sestup B. Náběh D. Proud plynu po zhasnutí Funkce při použití dvouzdvihového ovládání svařovacího hořáku Ve dvouzdvihovém ovládacím režimu se stisknutím spouštěcího spínače hořáku TIG (1) zapne proud plynu před zapálením (pokud je použit) a zapálí se oblouk. Proud stoupá na nastavenou hodnotu (jako při ovládání funkcí náběhu, pokud je v provozu). Uvolněním spouštěcího spínače (2) se proud snižuje (nebo začne klesat podle funkce svahování dolů, pokud je v provozu) a oblouk zhasíná. Následuje proud plynu po zhasnutí, pokud je v provozu ESAB AB 2013

12 2 SVAŘOVANÍ TIG 4 zdvihy A. Proud plynu před zažehnutím C. Sestup B. Náběh D. Proud plynu po zhasnutí Funkce při použití čtyřzdvihového ovládání svařovacího hořáku. Ve čtyřzdvihovém ovládacím režimu se stisknutím spouště (1) zapne proud plynu před zapálením (pokud je použit). Ke konci doby proudění plynu před zapálením se zvyšuje hodnota proudu na zapalovací hodnotu (několika ampér) a zapálí se oblouk. Uvolněním spouště (2) vzroste proud na nastavenou hodnotu (s náběhem, pokud je použit). Když je spoušť stisknuta v bodu (3), proud se vrátí na nastavenou zapalovací hodnotu (se sestupem, pokud je použit). Když je spoušť znovu uvolněna (4), oblouk zhasne a spustí se proud plynu po zhasnutí. Aktivní panel Nastavování se provádí na ovládacím panelu. Změna dat spouštění Tato funkce umožňuje přecházet mezi různými paměťmi svařovacích dat dvojím stisknutím spouště svařovací pistole. Týká se pouze svařování TIG. Dálkový ovladač Nastavování se provádí na dálkovém ovladači. Dálkový ovladač musí být před aktivací připojen k zásuvce pro dálkový ovladač na zařízení. Když je aktivován dálkový ovladač, panel je neaktivní. VRD (zařízení ke snížení napětí) Funkce VRD zaručuje, že když se nesvařuje, napětí naprázdno nepřekročí 35 V. Je signalizována rozsvícením indikátoru LED VRD. Když systém zjistí, že bylo zahájeno svařování, zablokuje funkci VRD. Jestliže je aktivována funkce VRD a napětí naprázdno překročí mezní hodnotu 35 V, na displeji se zobrazí chybové hlášení (16) a dokud je zobrazeno, nelze zahájit svařování. Chcete-li aktivovat tuto funkci, kontaktujte autorizovaného servisního technika ESAB ESAB AB 2013

13 2 SVAŘOVANÍ TIG 2.3 Skryté funkce TIG V ovládacím panelu jsou skryté funkce. Pro přístup k těmto funkcím stiskněte na pět sekund. Na displeji se zobrazí písmeno a hodnota. Stisknutím šipky doprava vyberte funkci. Ke změně hodnoty zvolené funkce se používá otočný ovladač. Chcete-li opustit skryté funkce, stiskněte na pět sekund. Funkce A = proud plynu před zapálením Nastavení 0 5 s I = min. proud 0 99 % L = impulz automatického spuštění / předehřívání elektrody P = spouštěcí impulz b = mikroimpulz (pouze při ss. proudu) Min. proud Proud plynu před zapálením 0 = VYPNUTO; 1 = ZAPNUTO hodnota při napájení 70 A při 60 A 0 = VYPNUTO; 1 = ZAPNUTO Tímto se reguluje doba, po kterou proudí ochranný plyn před zapálením oblouku. Používá se k nastavení minimálního proudu pro dálkový ovladač. Je-li max. proud 100 A a min. proud má být 50 A, nastavte skrytou funkci min. proudu na 50 %. Je-li max. proud 100 A a min. proud má být 90 A, nastavte min. proud na 90 %. Tato funkce platí také při nastavování proudu mezi dvěma impulzy s impulzním svařováním TIG. Předehřívání elektrody Ve funkci impulzu automatického spuštění / předehřívání elektrody (L) se předehřívání elektrody aktivuje pouze v případě stř. proudu. Tato funkce se používá k rychlému dosažení stabilního oblouku a předehřívání prodlužuje životnost elektrody. Spouštěcí impulz POZOR! Chcete-li aktivovat ruční spouštěcí impulz (P), nejprve musíte deaktivovat funkci (L) ve skrytých funkcích; zvolte (0 = VYPNUTO). Spouštěcí impulz vede k bezpečnému, řízenému spouštění a je vyvážen a přizpůsoben průměru elektrody a nastavovacímu svařovacímu proudu ESAB AB 2013

14 2 SVAŘOVANÍ TIG Mikroimpulz Abyste mohli vybrat mikroimpulz, stroj musí být v režimu impulzního proudu. Hodnota délky impulzu a proudu mezi dvěma impulzy je obvykle 0,01-2,50 s. Při použití mikroimpulzu se může čas zkrátit až na 0,001 s. Když je funkce mikroimpulzu aktivní, časy kratší než 0,25 sekundy se zobrazují na displeji bez desetinné čárky ESAB AB 2013

15 3 SVAŘOVÁNÍ MMA 3 SVAŘOVÁNÍ MMA 3.1 Nastavení Funkce Rozsah nastavení V krocích po: Výchozí hodnota Proud 16 max. A 2 1 A 100 A Horký start 1) Síla oblouku 1) Nárazové svařování 1) 0 = VYPNUTO nebo 1 = ZAPNUTO Regulátor svařování 1 = VYPNUTO nebo 0 = ZAPNUTO - VYPNUTO - ZAPNUTO Aktivní panel VYPNUTO nebo ZAPNUTO - ZAPNUTO Dálkový ovladač VYPNUTO nebo ZAPNUTO - VYPNUTO Min. proud 1) 0-99 % - 0 % VRD ) Tyto funkce jsou skryté, viz popis v kapitole Skryté funkce MMA. 2) Rozsah nastavení je závislý na použitém napájecím zdroji. 3.2 Vysvětlení symbolů a funkcí Svařování MMA Svařování MMA se může označovat také jako svařování s obalenými elektrodami. Po zapálení oblouku se začne tavit elektroda a její obal začne tvořit ochrannou strusku. Při svařování MMA lze svařovat s obrácenou polaritou bez nutnosti přepojovat svařovací kabely na napájecím zdroji. Vyberte svařování MMA a potom stiskněte AC pro střídavý proud DC (-) pro stejnosměrný proud se zápornou polaritou na elektrodě Při stejnosměrném proudu s kladnou polaritou na elektrodě nesvítí žádný indikátor LED. Aktivní panel Nastavování se provádí na ovládacím panelu. Dálkový ovladač Nastavování se provádí na dálkovém ovladači. Dálkový ovladač musí být před aktivací připojen k zásuvce pro dálkový ovladač na zařízení. Když je aktivován dálkový ovladač, panel je neaktivní ESAB AB 2013

16 3 SVAŘOVÁNÍ MMA VRD (zařízení ke snížení napětí) Funkce VRD zaručuje, že když se nesvařuje, napětí naprázdno nepřekročí 35 V. Je signalizována rozsvícením indikátoru LED VRD. Když systém zjistí, že bylo zahájeno svařování, zablokuje funkci VRD. Jestliže je aktivována funkce VRD a napětí naprázdno překročí mezní hodnotu 35 V, na displeji se zobrazí chybové hlášení (16) a dokud je zobrazeno, nelze zahájit svařování. Chcete-li aktivovat tuto funkci, kontaktujte autorizovaného servisního technika ESAB. 3.3 Skryté funkce MMA V ovládacím panelu jsou skryté funkce. Pro přístup k těmto funkcím stiskněte na pět sekund. Na displeji se zobrazí písmeno a hodnota. Stisknutím šipky doprava vyberte funkci. Ke změně hodnoty zvolené funkce se používá otočný ovladač. Chcete-li opustit skryté funkce, stiskněte na pět sekund. Funkce Nastavení C = síla oblouku 0-99 % d = nárazové svařování F = typ regulátoru svařování ArcPlus H = horký start 0 99 % I = min. proud 0 99 % Síla oblouku 0 = VYPNUTO; 1 = ZAPNUTO 0 = VYPNUTO; 1 = ZAPNUTO Síla oblouku je důležitá ke stanovení, jak se bude proud měnit se změnou délky oblouku. Nižší hodnota vytváří chladnější oblouk s menším rozstřikem. Nárazové svařování Nárazové svařování lze použít při svařování s nerezovými elektrodami. Tato funkce umožňuje střídavě zapalovat a zhášet oblouk, a tím lépe ovládat přívod tepla. Ke zhasnutí oblouku je třeba elektrody mírně zvednout. Regulátor svařování ArcPlus Regulátor svařování ArcPlus je nový typ ovládání, který vytváří intenzivnější, koncentrovanější a klidnější oblouk. Po bodovém zkratu dojde k rychlejší obnově, což snižuje nebezpečí, že dojde k přivaření elektrody. ArcPlus (0) se doporučuje pro základní elektrodu. ArcPlus (1) se doporučuje pro rutilovou elektrodu. Horký start Horkým startem se zvyšuje svařovací proud po nastavitelnou dobu na začátku svařování; snižuje se tak riziko špatného tavení na začátku svařovaného spoje ESAB AB 2013

17 3 SVAŘOVÁNÍ MMA Min. proud Používá se k nastavení minimálního proudu pro jednotku dálkového ovladače. Je-li max. proud 100 A a min. proud má být 50 A, nastavte skrytou funkci min. proudu na 50 %. Je-li max. proud 100 A a min. proud má být 90 A, nastavte min. proud na 90 % ESAB AB 2013

18 4 PAMĚŤ DAT SVAŘOVÁNÍ 4 PAMĚŤ DAT SVAŘOVÁNÍ Do paměti ovládacího panelu lze uložit dva různé programy se svařovacími daty. Svařovací data uložíte do paměti podržením tlačítka nebo po dobu pěti sekund. Svařovací data jsou uložena, když začne blikat zelený indikátor. Chcete-li přepínat mezi různými paměťmi svařovacích dat, stiskněte tlačítko nebo Paměť svařovacích dat má záložní baterii, takže nastavení zůstane zachováno i po vypnutí stroje ESAB AB 2013

19 5 CHYBOVÉ KÓDY 5 CHYBOVÉ KÓDY Chybové kódy se používají k signalizaci vzniklých poruch v zařízení. Zobrazují se na displeji s písmenem E, následovaným číslem chybového kódu. Zobrazuje se číslo jednotky, které oznamuje, jaká jednotka generovala chybu. Střídavě se zobrazují čísla chybových kódů a čísla jednotek. Jestliže se zjistí několik poruch, zobrazí se pouze kód té poruchy, která se objevila jako poslední. Stisknutím jakéhokoliv tlačítka nebo otočením ovladače zrušíte zobrazení poruchy na displeji. POZOR! Je-li aktivován dálkový ovladač, deaktivujte ho stisknutím tlačítka zrušili zobrazení poruchy., abyste 5.1 Seznam chybových kódů U 0 = jednotka svařovacích dat U 1 = chladicí jednotka U 2 = napájecí zdroj U 4 = jednotka dálkového ovládání U 5 = jednotka střídavého proudu 5.2 Popisy chybových kódů Kód Popis E 4 U 0 U 5 E 6 U 1 U 2 U 5 E 7 U 5 Nízké napětí 5V napájecího zdroje Napětí napájecího zdroje je příliš nízké. Probíhající svařování je zastaveno a nelze ho spustit. Zákrok: Vypněte síťové napájení, abyste vynulovali jednotku. Pokud chyba přetrvává, vyžádejte si pomoc servisního technika. Vysoká teplota Aktivovala se tepelná ochrana. Probíhající svařování je zastaveno a nelze ho znovu spustit, dokud teplota neklesne. Zákrok: Zkontrolujte, zda není vstup nebo výstup chladicího vzduchu zakrytý nebo ucpaný nečistotami. Zkontrolujte používaný pracovní cyklus, aby bylo jisté, že se zařízení nepřetěžuje. Vysoká teplota Aktivovala se tepelná ochrana. Probíhající svařování je zastaveno a nelze ho znovu spustit, dokud teplota neklesne. Zákrok: Zkontrolujte, zda není vstup nebo výstup chladicího vzduchu zakrytý nebo ucpaný nečistotami. Zkontrolujte používaný pracovní cyklus, aby bylo jisté, že se zařízení nepřetěžuje ESAB AB 2013

20 5 CHYBOVÉ KÓDY Kód Popis E 8 U 1 U 5 E 9 U 1 U 5 E 12 U 0 U 1 U 4 U 5 E 14 U 0 E 15 U 0 E 16 U 2 E 19 U 0 E 20 U 2 Vadné 24V/15V napájecí napětí Napájecí napětí je příliš vysoké nebo příliš nízké. Probíhající svařování je zastaveno a nelze ho spustit. Zákrok: Vypněte síťové napájení, abyste vynulovali jednotku. Pokud chyba přetrvává, vyžádejte si pomoc servisního technika. Vadné 24V/15V napájecí napětí Napájecí napětí je příliš vysoké nebo příliš nízké. Probíhající svařování je zastaveno a nelze ho spustit. Zákrok: Vypněte síťové napájení, abyste vynulovali jednotku. Pokud chyba přetrvává, vyžádejte si pomoc servisního technika. Chyba při komunikaci (varování) Nepříliš závažné rušení na sběrnici CAN. Zákrok: Zkontrolujte, zda nejsou ke sběrnici CAN připojeny vadné jednotky. Zkontrolujte kabely. Pokud chyba přetrvává, vyžádejte si pomoc servisního technika. Chyba při komunikaci (odpojená sběrnice) Závažné rušení na sběrnici CAN. Zákrok: Zkontrolujte, zda nejsou ke sběrnici CAN připojeny vadné jednotky. Zkontrolujte kabely. Pokud chyba přetrvává, vyžádejte si pomoc servisního technika. Problémy s komunikací (ztracené hlášení) Došlo k přetížení systémové sběrnice CAN. Zákrok: Pokud chyba přetrvává, vyžádejte si pomoc servisního technika. Vysoké napětí naprázdno VRD Napětí naprázdno je příliš vysoké. Zákrok: Vypněte síťové napájení, abyste vynulovali jednotku. Pokud chyba přetrvává, vyžádejte si pomoc servisního technika. Chyba paměti Obsah stávající paměti je nesprávný. Budou použita základní data. Zákrok: Vypněte síťové napájení, abyste vynulovali jednotku. Pokud chyba přetrvává, vyžádejte si pomoc servisního technika. Vysoký indukční odpor ve svařovacím obvodu Napájecí zdroj nedokáže vytvořit požadovaný proud, protože naměřený indukční odpor ve svařovacím obvodu je příliš vysoký. Zobrazení poruchy zmizí, jestliže je na začátku svařování zjištěn dostatečně nízký indukční odpor. K vynulování lze použít také vypnutí napájení. Zákrok: Použijte kratší svařovací kabely a ujistěte se, že nejsou stočené. Veďte svařovací a zpětný kabel vedle sebe. Indukční odpor lze podle možností snížit použitím kratšího svařovacího oblouku. Pokud chyba přetrvává, vyžádejte si pomoc servisního technika ESAB AB 2013

21 5 CHYBOVÉ KÓDY Kód Popis E 25 U 0 E 26 U 0 E 29 U 0 U 1 E 41 U 0 Ztráta kontaktu se střídavou jednotkou Ovládací panel ztratil kontakt s jednotkou střídavého proudu. Aktuální svařování se zastaví. Zákrok: Pokud chyba přetrvává, vyžádejte si pomoc servisního technika. Chyba při provádění programu Něco zabránilo procesoru v provádění normálních úkonů podle programu. Program se automaticky spustí znovu. Probíhající svařování se zastaví. Tato chyba nevyřadí žádné funkce. Zákrok: Pokud chyba přetrvává, vyžádejte si pomoc servisního technika. Neproudí chladicí voda Aktivoval se průtokový spínač. Probíhající svařování je zastaveno a nelze ho spustit. Zákrok: Zkontrolujte okruh chladicí vody a čerpadlo. Ztráta kontaktu s chladicí jednotkou Jednotka svařovacích dat ztratila kontakt s chladicí jednotkou. Probíhající svařování se zastaví. Zákrok: Zkontrolujte zapojení. Když závada přetrvává, vyžádejte si pomoc servisního technika ESAB AB 2013

22 6 OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLŮ 6 OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLŮ Náhradní díly si můžete objednat u nejbližšího prodejce společnosti ESAB, viz zadní strana obalu tohoto dokumentu. Při objednávání uveďte typ výrobku, sériové číslo, označení a číslo náhradního dílu podle seznamu náhradních dílů. To usnadní expedici a zajistí správnost dodávky ESAB AB 2013

23 OBJEDNACÍ ČÍSLO OBJEDNACÍ ČÍSLO Ordering no. Denomination Control panel Caddy TA34 AC/DC Instruction manual SE Instruction manual DK Instruction manual NO Instruction manual FI Instruction manual GB Instruction manual DE Instruction manual FR Instruction manual NL Instruction manual ES Instruction manual IT Instruction manual PT Instruction manual GR Instruction manual PL Instruction manual HU Instruction manual CZ Instruction manual SK Instruction manual RU Instruction manual US Instruction manual EE Instruction manual LV Instruction manual SI Instruction manual LT Instruction manual CN Pokyny a seznam náhradních dílů jsou k dispozici na Internetu na adrese: ESAB AB 2013
