1 TA24 Origot Návod k pou¾ívání CZ Valid from program version 1.01

2 1 ÚVOD Ovládací panel SVAØOVANÍ TIG Nastavení Vysvìtlení symbolù a funkcí Skryté funkce TIG SVAØOVÁNÍ MMA Nastavení Vysvìtlení symbolù a funkcí Skryté funkce MMA PAMÌ SVAØOVACÍCH DAT CHYBOVÉ KÓDY Seznam chybových kódù Popisy chybových kódù OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLÙ OBJEDNACÍ ÈÍSLO Výrobce si vyhrazuje právo na zmìnu údajû bez pøedcházejiciho upozomìni. TOCj - 2 -

3 1 ÚVOD Tato pøíruèka popisuje pou¾ívání ovládacího panelu TA24. V¹eobecné informace o obsluze naleznete v u¾ivatelské pøíruèce k napájecímu zdroji. 1.1 Ovládací panel Po pøivedení sí»ového napájení spustí jednotka autodiagnostiku indikátorù LED a displeje, zobrazí se verze programu, v tomto pøíkladu je verze programu 0.18A. Knoflík pro nastavování dat (proudu, napìtí nebo sekund) Displej Volba metody svaøování TIG nebo MMA Volba svaøování TIG s konstantním proudem nebo svaøování TIG s impulsním proudem Volba zapalování shora nebo LiftArct Volba dvou nebo ètyø zdvihù Nastavování z panelu, zmìna programu pomocí spou¹tìcího spínaèe hoøáku nebo pøipojení dálkového ovladaèe - 3 -

4 Volba indikace proudu (A) nebo napìtí (V) na displeji bìhem svaøování Indikace parametru, který je zobrazen na displeji (proud, napìtí nebo sekundy) Volba parametru nastavení Indikace zvoleného parametru nastavení, viz str. 5 Tlaèítka pro pamì» svaøovacích dat. Viz str SVAØOVANÍ TIG 2.1 Nastavení TIG bez impulsù a TIG s impulsy Funkce Rozsah nastavení V krocích po: Standardní hodnota Zapalování shora/liftarc t 2) Zapalování shora nebo LiftArct - LiftArct 2/4 zdvihy 2) 2 nebo 4 zdvihy - 2zdvihy Doba proudu plynu pøed 0-5s 0,1 s 0,5 s zapálením 1) Doba nábìhu 0-10s 0,1 s 0,0 s Doba sestupu 0-10s 0,1 s 1,0 s Doba proudu plynu po 0-25s 0,1 s 2,0 s zhasnutí Proud A 1A 60 A Aktivní panel VYPNUTO nebo ZAPNUTO - ZAPNUTO Zmìna dat spou¹tìní VYPNUTO nebo ZAPNUTO - VYPNUTO Dálkový ovladaè VYPNUTO nebo ZAPNUTO - VYPNUTO TIG s impulsy Funkce Rozsah nastavení V krocích po: Standardní hodnota Proud impulsu A 1A 60 A Èas impulsu 0,01-2,5 s 0,01 1,0 s Mikroimpuls 1) 0,001-0,250 s 0,001 Proud mezi dvìma impulsy A 1A 20 A Doba mezi dvìma impulsy Mikroimpuls 1) 0,01-2,5 s 0,001-0,250 s 1) Tyto funkce jsou skryté funkce TIG, viz popis v bodu ) Tyto funkce nelze mìnit bìhem svaøování. 0,01 s 0,001 1,0 s - 4 -

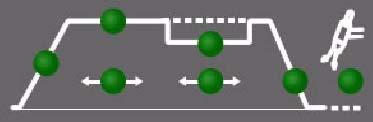

5 2.2 Vysvìtlení symbolù a funkcí Svaøování TIG Pøi svaøování TIG se taví kov obrobku pùsobením oblouku zapáleného wolframovou elektrodou, která se sama netaví. Svarová lázeò a elektroda jsou chránìné ochranným plynem. Konstantní proud Vy¹¹í proud vytváøí ¹ir¹í svarovou lázeò s lep¹ím pronikáním do obrobku. Impulsní proud Impulsy slou¾í ke zlep¹ení ovládání svarové láznì a procesu tuhnutí. Èetnost impulsù je nastavena tak, aby svarová lázeò mìla mezi dvìma impulsy dostatek èasu alespoò na èásteèné ztuhnutí. K nastavení impulsù jsou tøeba ètyøi parametry: proud impulsu, délka impulsu, proud mezi dvìma impulsy a doba mezi dvìma impulsy. Nastavení parametrù 1. Nábìh 2. Svaøovací proud 3. Délka impulsu 4. Proud mezi dvìma impulsy 5. Doba mezi dvìma impulsy 6. Sestup 7. Doba proudu plynu po zhasnutí Nábìh Nábìhová funkce znamená, ¾e po zapálení oblouku pøi svaøování TIG se proud pomalu zvy¹uje na nastavenou hodnotu. Toto zaji¹»uje jemnìj¹í ohøev elektrody a umo¾òuje to sváøeèi, aby pøed dosa¾ením nastaveného svaøovacího proudu správnì umístil elektrodu. Proud impulsu Vy¹¹í ze dvou hodnot proudu pøi pou¾ití impulsního proudu. Proud Doba mezi dvìma impulsy Proud impulsu Proud mezi dvìma impulsy Délka impulsu Èas Svaøování TIG s impulsy. Délka impulsu Doba, po kterou je impuls aktivní bìhem periody impulsu

6 Proud mezi dvìma impulsy Ni¾¹í ze dvou hodnot proudu pøi pou¾ití impulsního proudu. Doba mezi dvìma impulsy Doba proudu mezi dvìma impulsy, která spoleènì s proudem impulsu tvoøí periodu impulsu. Sestup Pøi svaøování TIG se pou¾ívá sestup, kdy proud klesá pomalu po regulovanou dobu, aby pøi dokonèení svaru nedocházelo k vytváøení kráterù anebo trhlin. Proud plynu po zhasnutí Tímto se reguluje doba proudìní ochranného plynu po zhasnutí oblouku. Zapalování shora Funkce zapalování shora zapaluje oblouk jiskrou, která pøeskoèí z elektrody na obrobek, kdy¾ se k nìmu elektroda více pøiblí¾í. LiftArct Funkce LiftArct zapaluje oblouk pøi kontaktu elektrody s obrobkem a jejím následným oddálením. Zapalování oblouku pomocí funkce LiftArct. Krok 1: elektroda se dotkne obrobku. Krok 2: je stisknuta spou¹» a zaène protékat nízký proud. Krok 3: sváøeè oddálí elektrodu od obrobku: zapálí se oblouk a proud automaticky vzroste na nastavenou hodnotu. Dva zdvihy Proud plynu pøed zapálením Nábìh Sestup Proud plynu po zhasnutí Funkce pøi pou¾ití dvouzdvihového ovládání svaøovacího hoøáku

7 Ve dvouzdvihovém ovládacím re¾imu se stisknutím spou¹tì hoøáku TIG (1) zapne proud plynu pøed zapálením (pokud je pou¾it) a zapálí se oblouk. Proud stoupá na nastavenou hodnotu (jako pøi ovládání funkcí nábìhu, pokud je v provozu). Uvolnìním spou¹tì (2) se proud sni¾uje (nebo zaène klesat podle funkce sestupu, pokud je v provozu) a oblouk zhasíná. Následuje proud plynu po zhasnutí, pokud je v provozu. Ètyøi zdvihy Proud plynu pøed zapálením Nábìh Sestup Proud plynu po zhasnutí Funkce pøi pou¾ití ètyøzdvihového ovládání svaøovacího hoøáku. Ve ètyøzdvihovém ovládacím re¾imu se stisknutím spou¹tì (1) zapne proud plynu pøed zapálením (pokud je pou¾it). Ke konci doby proudìní plynu pøed zapálením proud stoupá na zapalovací hodnotu (nìkolika ampér) a zapálí se oblouk. Uvolnìním spou¹tì (2) vzroste proud na nastavenou hodnotu (s nábìhem, pokud je pou¾it). Kdy¾ je spou¹» stisknuta v bodu (3), proud se vrátí na nastavenou zapalovací hodnotu (se sestupem, pokud je pou¾it). Kdy¾ je spou¹» znovu uvolnìna (4), oblouk zhasne a spustí se proud plynu po zhasnutí. Aktivní panel Nastavování se provádí na ovládacím panelu. Zmìna dat spou¹tìní Tato funkce umo¾òuje pøecházet mezi rùznými pamì»mi svaøovacích dat dvojím stisknutím spou¹tì svaøovací pistole. Týká se pouze svaøování TIG. Dálkový ovladaè Nastavování se provádí na dálkovém ovladaèi. Dálkový ovladaè musí být pøed aktivací pøipojen k zásuvce pro dálkový ovladaè na stroji. Kdy¾ je aktivován dálkový ovladaè, panel je neaktivní. 2.3 Skryté funkce TIG V ovládacím panelu jsou skryté funkce. Pro pøístup k tìmto funkcím stisknìte na pìt sekund. Na displeji se zobrazí písmeno a hodnota. Stisknutím ¹ipky doprava vyberte funkci. Ke zmìnì hodnoty zvolené funkce se pou¾ívá otoèný ovladaè

8 Funkce Nastavení Standardní hodnota A =proudplynupøedzapálením 0-5s 0,5s b = mikroimpuls 0 = VYPNUTO; 1 = ZAPNUTO 0 Pro pøístup ke skrytým funkcím stisknìte na pìt sekund. Proud plynu pøed zapálením Tímto se reguluje doba, po kterou proudí ochranný plyn pøed zapálením oblouku. Mikroimpuls Abyste mohli vybrat mikroimpuls, stroj musí být v re¾imu impulsního proudu. Hodnota délky impulsu a proudu mezi dvìma impulsy je obvykle 0,01-2,50 s. Pøi pou¾ití mikroimpulsu se mù¾e èas zkrátit a¾ na 0,001 s. Kdy¾ je funkce mikroimpulsu aktivní, èasy krat¹í ne¾ 0,25 sekundy se zobrazují na displeji bez desetinné èárky. 3 SVAØOVÁNÍ MMA 3.1 Nastavení Funkce Rozsah nastavení V krocích po: Standardní hodnota Proud A A Horký start 1) Síla oblouku 1) Nárazové svaøování 1) 0=VYPNUTOnebo1= ZAPNUTO - VYPNUTO Regulátor svaøování ArcPlust 1=VYPNUTOnebo0= - ZAPNUTO 1) ZAPNUTO Aktivní panel VYPNUTO nebo ZAPNUTO - ZAPNUTO Dálkový ovladaè VYPNUTO nebo ZAPNUTO - VYPNUTO 1) Tyto funkce jsou skryté, viz popis v bodu Vysvìtlení symbolù a funkcí Svaøování MMA Svaøování MMA se mù¾e oznaèovat také jako svaøování s obalenými elektrodami. Zapálením oblouku se zaène tavit elektroda a její obal zaène tvoøit ochrannou strusku. Aktivní panel Nastavování se provádí na ovládacím panelu

9 Dálkový ovladaè Nastavování se provádí na dálkovém ovladaèi. Dálkový ovladaè musí být pøed aktivací pøipojen k zásuvce pro dálkový ovladaè na stroji. Kdy¾ je aktivován dálkový ovladaè, panel je neaktivní. 3.3 Skryté funkce MMA V ovládacím panelu jsou skryté funkce. Pro pøístup k tìmto funkcím stisknìte na pìt sekund. Na displeji se zobrazí písmeno a hodnota. Stisknutím ¹ipky doprava vyberte funkci. Ke zmìnì hodnoty zvolené funkce se pou¾ívá otoèný ovladaè. Funkce Nastavení Standardní hodnota C = síla oblouku d = nárazové svaøování 0 = VYPNUTO; 1 = 0 ZAPNUTO F = typ regulátoru ArcPlust 1 = VYPNUTO; 0 = 0 ZAPNUTO H =horkýstart Pro pøístup ke skrytým funkcím stisknìte na pìt sekund. Síla oblouku Síla oblouku je dùle¾itá ke stanovení, jak se bude proud mìnit se zmìnou délky oblouku. Ni¾¹í hodnota vytváøí chladnìj¹í oblouk s men¹ím rozstøikem. Nárazové svaøování Nárazové svaøování lze pou¾ít pøi svaøování s nerezovými elektrodami. Tato funkce umo¾òuje støídavì zapalovat a zhá¹et oblouk a tím lépe ovládat pøívod tepla. Ke zhasnutí oblouku je tøeba elektrody mírnì zvednout. Regulátor svaøování ArcPlust Regulátor svaøování ArcPlust je nový typ ovládání, který vytváøí intenzivnìj¹í, koncentrovanìj¹í a klidnìj¹í oblouk. Po bodovém zkratu dojde k rychlej¹í obnovì, co¾ sni¾uje nebezpeèí, ¾e dojde k pøivaøení elektrody. Ve vìt¹inì svaøovacích aplikací se dosahuje nejlep¹ích výsledkù se zapnutým (0) regulátorem ArcPlust. Horký start Horkým startem se zvy¹uje svaøovací proud po nastavitelnou dobu na zaèátku svaøování; sni¾uje se tak riziko ¹patného tavení na zaèátku svaøovaného spoje

10 4 PAMÌ SVAØOVACÍCH DAT Do pamìti ovládacího panelu lze ulo¾it dva rùzné programy se svaøovacími daty. Svaøovací data ulo¾íte do pamìti stisknutím tlaèítka nebo po dobu 5 sekund. Svaøovací data jsou ulo¾ena, kdy¾ zaène blikat zelený indikátor. Chcete-li pøepínat mezi rùznými pamì»mi svaøovacích dat, stisknìte tlaèítko nebo. Pamì» svaøovacích dat má zálo¾ní baterii, tak¾e nastavení zùstane zachováno i po vypnutí stroje. 5 CHYBOVÉ KÓDY Chybové kódy se pou¾ívají k signalizaci vzniklých poruch v zaøízení. Zobrazují se na displeji s písmenem E, následovaným èíslem chybového kódu. Zobrazuje se èíslo jednotky, které oznamuje, která jednotka generovala chybu. Støídavì se zobrazují èísla chybových kódù a èísla jednotek. Jestli¾e se zjistí nìkolik poruch, zobrazí se pouze kód poruchy, která se objevila jako poslední. Stisknutím jakéhokoliv tlaèítka nebo otoèením ovladaèe zru¹íte zobrazení poruchy na displeji. POZOR! Je-li aktivován dálkový ovladaè, deaktivujte ho stisknutím tlaèítka,abyste zru¹ili zobrazení poruchy. 5.1 Seznam chybových kódù U0 = jednotka svaøovacího proudu U2 = napájecí zdroj U1 = chladicí jednotka U4 =dálkovýovladaè 5.2 Popisy chybových kódù V následujícím seznamu jsou zobrazeny kódy hlá¹ení, pøi nich¾ mù¾e u¾ivatel závadu odstranit sám. U ostatních kódù povolejte servisního technika. Chybo vý kód E5 U2 E6 U1 U2 Popis Pomocné stejnosmìrné napìtí je mimo meze Sí»ové napìtí je pøíli¹ vysoké nebo pøíli¹ nízké. Pøíli¹ vysoké napìtí mù¾e být zpùsobeno vá¾nými pøechodovými jevy v síti nebo slabým napájecím zdrojem (vysokým indukèním odporem zdroje nebo ztrátou fáze). Zákrok: Vy¾ádejte si pomoc servisního technika. Vysoká teplota Aktivovala se tepelná ochrana. Probíhající svaøování je zastaveno a nelze ho znovu spustit, dokud teplota neklesne. Zákrok: Zkontrolujte, zda není vstup nebo výstup chladicího vzduchu zakrytý nebo ucpaný neèistotami. Zkontrolujte pou¾ívaný pracovní cyklus, aby bylo jisté, ¾e se zaøízení nepøetì¾uje

11 Chybo vý kód E12 U0 U1 U4 E14 U0 U1 E29 U0 U1 E41 U0 Popis Chyba pøi komunikaci (varování) Nepøíli¹ záva¾né ru¹ení na sbìrnici CAN. Zákrok: Zkontrolujte, zda nejsou ke sbìrnici CAN pøipojeny vadné jednotky. Zkontrolujte kabely. Pokud chyba pøetrvává, po¹lete pro servisního technika. Chyba pøi komunikaci (odpojená sbìrnice) Záva¾né ru¹ení na sbìrnici CAN. Zákrok: Zkontrolujte, zda nejsou ke sbìrnici CAN pøipojeny vadné jednotky. Zkontrolujte kabely. Pokud chyba pøetrvává, po¹lete pro servisního technika. Neproudí chladicí voda Aktivoval se prùtokový spínaè. Probíhající svaøování je zastaveno a nelze ho spustit. Zákrok: Zkontrolujte okruh chladicí vody a èerpadlo. Ztráta kontaktu s chladicí jednotkou Jednotka svaøovacích dat ztratila kontakt s chladicí jednotkou. Souèasné svaøování je zastaveno. Zákrok: Zkontrolujte zapojení. Kdy¾ závada pøetrvává, vy¾ádejte si pomoc servisního technika. 6 OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLÙ Náhradní díly si mù¾ete objednat u nejbli¾¹ího prodejce spoleènosti ESAB; viz poslední stránku této publikace

12 TA24 Objednací èíslo Ordering no Control panel Origot TA Instruction manual SE Instruction manual DK Instruction manual NO Instruction manual FI Instruction manual GB Instruction manual DE Instruction manual FR Instruction manual NL Instruction manual ES Instruction manual IT Instruction manual PT Instruction manual GR Instruction manual PL Instruction manual HU Instruction manual CZ Instruction manual RU, GB Spare parts list Denomination Instruction manuals and the spare parts list are available on the Internet at bi13o Edition

13 p
