KATALOG GENERÁLNÍ KATALOG SYSTÉMU KABELOVÝCH ŽLABŮ. fu n kč ní inte grita

Transkript

1 KTLOG GENERÁLNÍ KTLOG SYSTÉMU KBELOVÝCH ŽLBŮ fu n kč ní inte grita

2

3 obsah Systém LINER kabelové žlaby LINER str. 5 metodika pro zkoušení mechanické pevnosti kabelových žlabů str. 6 povrchové úpravy, záruky a skladování str. 7 9 katalog prvků systému LINER kabelové žlaby LINER 1 str kabelové žlaby LINER str. 13 kabelové žlaby LINER 1 pro velká rozpětí str. 1 spojky str tvarové prvky, H = 50 mm str. 0 7 tvarové prvky, H = 60 mm str tvarové prvky, H = 100 mm str víka a přepážky str. 9 držáky str nosníky a podpěry str stojny str spojovací materiál str nářadí a pomůcky str. 6 Požárně ODOLNÉ KBELOVÉ TRSY všeobecné informace str stručný přehled typů montáží str rejstřík číselný rejstřík dle kódů produktů str

4 ROBUSTNOST EFEKTIVIT ODOLNOST robustní oceloplechový systém kabelových tras fu n kč ní inte grita

5 Společnost rkys se v roce 010 stala výhradním distributorem nosného kabelového systému LINER pro český a slovenský trh. Tímto krokem jsme rozšířili náš sortiment především tvořený dobře známými a na trhu oblíbenými drátěnými kabelovými žlaby MER- KUR. Během krátké doby se oceloplechové žlaby LINER také staly nedílnou a oblíbenou součástí naší nabídky nosných konstrukcí. RDIC ELEKTRIK patří v Turecku již několik let mezi 3 největší výrobce nosných kabelových systémů. Rozsah výroby, šíře produktové nabídky a rovněž logistika je na velmi vysoké úrovni. RDIC ELECTRIK své výrobky exportuje do zemí světa, což je známka spolehlivosti a vysoké úrovně této společnosti. Spolupráce se společností RKYS je obchodně založena i na zájmu společnosti RDIC zastupovat naši značku RKYS a především vyvážet žlaby MER- KUR do některých zemích v jejich regionu. Díky této spolupráci přinášíme na náš trh kabelové žlaby LINER a to ve dvou modifikacích. Jedná se o oceloplechové žlaby s perforací LINER 1 (L1) a oceloplechové neperforované žlaby LINER (L). V obou případech jde o ucelený systém žlabů, tvarových prvků a dalších doplňků kabelové trasy, který je rovněž úspěšně odzkoušen dle ČSN (STN 9 005, DIN 10-1) pro instalaci tras odolných v podmínkách požáru. Při realizaci tohoto typu kabelové trasy lze instalovat kabely od kabeloven, jako např. PRKB PRŽ- SKÁ KBELOVN s.r.o., Transportkabel DIXI a.s. a další. Oceloplechové kabelové žlaby LINER jsou dodávány na trh v široké rozměrové řadě, která zahrnuje šířky žlabů mm a výšky žlabů 50 mm, 60 mm a 100 mm. Součástí systému je rovněž komplexní škála příslušenství pro realizaci kabelové trasy jako jsou tvarové prvky, víka žlabů i tvarových prvků, spojky, držáky a nosné prvky tras. Kabelové žlaby LINER jsou dodávány ve dvou provedeních lišících se použitím perforace. Dostupnost podle povrchových úprav kabelové žlaby LINER a jejich příslušenství jsou dodávány ve dvou provedeních povrchové úpravy. Sendzimirově pozinkované sendzimirový zinek v plné šíři sortimentu jsou k dispozici skladem, dodací podmínky jsou standardní, bez omezení. Pravidelně aktualizovaný ceník je k dispozici na Žárově pozinkované sortiment v této povrchové úpravě není běžně skladem a je k dispozici na objednávku (dodací lhůty a ceny na dotaz). Detailní informace o povrchových úpravách, vhodnosti jednotlivých povrchových úprav pro různá provozní prostředí, zárukách na životnost kabelových tras najdete na straně 7 9 tohoto katalogu. žárový zinek délka žlabu mm obchodní značení L1 160/100 výška žlabu obchodní značení obchodní značení L1 160/50 L1 160/50 výška žlabu šířka žlabu 19,8 mm 160 mm 50 mm 100 mm ø8, mm 5

6 Metodika pro zkoušení mechanické pevnosti kabelových žlabů Kromě požadavku na nosnost kabelové trasy má zásadní vliv na její navrhování rovněž tuhost. Ta se posuzuje podle hodnoty maximálního průhybu zatížené trasy. Žlaby LINER byly zkoušeny podle normy ČSN EN ed.. Vzorky žlabových tras byly zatěžovány stupňovitě (po krocích) až na zatížení SWL, což je maximální hodnota zatížení, při kterém průhyb žlabu, měřený v polovině rozpětí opěrných míst, nepřekročí 1/100 jejich rozpětí. Současně při tomto zatížení nesmí příčný průhyb při každém rozpětí překročit 1/0 šířky vzorku. Testované vzorky žlabů pak byly dále stupňovitě zatěžovány na 1,7násobek zatížení SWL, přičemž nesmí dle normy dojít ke zborcení žlabu. Jsou-li splněny obě tyto podmínky, obdrží testovaný kabelový žlab certifikaci. Nároky na systém LINER jsme stanovili vyšší a přípustné hodnoty zatížení žlabů (viz tabulka níže) jsou nastaveny na 1/150 průhybu v polovině každého rozpětí mezi podpěrami. Současně při tomto zatížení nesmí příčný průhyb při každém rozpětí překročit 1/0 šířky žlabu. Pro dosažení deklarovaných hodnot přípustného zatížení je nutné dodržet předepsaný způsob montáže. Zejména typ a použití opěrných prvků a provedení spojů. L max. průhyb žlabů LINER h M = 1/150 L max. průhyb dle ČSN EN h max = 1/100 L Tužší žlaby znamenají mimo jiné lepší podmínky pro funkci kabeláže, zejména pak v extrémních podmínkách. Maximální přípustné hodnoty zatížení žlabů H=50 mm tabulka a grafy platí pro LINER 1 i LINER a umístění spojky bez omezení polohy. [kg/m] [mm] Maximální přípustné zatížení žlabů [kg/m] šířka [mm] tloušťka [mm] vzdálenost opěrných míst [mm] , , , , 500 1, ní limity v tabulce a grafu platí i pro žlaby H=60mm Maximální přípustné hodnoty zatížení žlabů H=100 mm tabulka a grafy platí pro LINER 1 i LINER a umístění spojky bez omezení polohy. 110 [kg/m] [mm] Maximální přípustné zatížení žlabů [kg/m] šířka [mm] tloušťka [mm] vzdálenost opěrných míst [mm] , , , 500 1,

7 ntikorozní ochrana a povrchové úpravy prvků systému Systém LINER je instalován do nejrůznějších prostředí a v širokém rozpětí klimatických podmínek. Slouží v krytém vnitřním prostředí interiérů staveb se stabilním klimatem, ale rovněž bývá vystaven přímým povětrnostním vlivům u instalací ve vnějším prostředí. Často se také montuje do agresivního prostředí průmyslových provozů, chemických technologií nebo plní svou funkci za zvýšených požadavků potravinářského průmyslu. Každé z uvedených prostředí a každý ze způsobů použití klade na prvky kabelové trasy specifické nároky, které se odrážejí kromě jiného i v požadavcích na trvanlivost, chemickou stálost případně zdravotní nezávadnost. Vzhledem k tomu, že jsou prakticky všechny prvky systému LINER vyráběny z oceli (ocelový drát, nebo ocelový plech) je vhodné a ve většině případů nutné vybavit jednotlivé součásti systému vhodnou povrchovou úpravou, která zajistí chemickou stabilizaci kovového povrchu částí a rovněž zvýší jejich kvalitu po funkční a estetické stránce. Vhodným výběrem typu povrchové úpravy a jejího provedení je možné zajistit dlouholetou funkčnost takto ošetřených částí a tedy i ekonomickou efektivitu instalace kabelových nosných systémů v uvažovaném prostředí, ať už je to administrativní budova, prostory podzemních garáží, čistírna odpadních vod, chemický provoz, potravinářská výrobna, nebo prostředí jaderné elektrárny. Povrchová úprava částí systému LINER Z běžně dostupných metod je možné pro ošetření povrchu kovových součástí systému LINER použít některou z metod zinkování, což je v současnosti nejrozšířenější typ povrchové úpravy ocelových prvků a konstrukcí. Jako alternativa k zinkování přichází v úvahu použití ocelí s různým stupněm odolnosti proti korozi a případně v kombinaci s doplňkovými technologickými procesy ošetření nerezových povrchů, dále zvyšující jejich odolnost. Základní povrchové úpravy pozinkováním a jeho možnosti Nejpoužívanější povrchová úprava je pro kabelové trasy systému LINER galvanické pozinkování, a to především proto, že bývají nejčastěji instalovány ve velmi málo agresivním prostředí interiérů staveb, pro které je právě tato povrchová úprava nejvýhodnější. Pozinkování obecně spočívá v pokrytí povrchu ocelové části souvis lou vrstvou zinku. Tato vrstva chrání povrch žlabů me chanicky, ale zejména chemicky, protože i při porušení lokální vrstvy zinku dochází ke korozi jen v zinkové vrstvě. Tím ocel zůstává chráněna až do doby, než se zinková vrstva rozpustí. Pozinkování se provádí několika možnými postupy a to elektrolyticky (galvanické pozinkování), válcováním za studena (sendzimirové zinkování) a ponorem do roztaveného zinku (žárové pozinkování). Každá z uvedených zinkovacích metod je přitom charakteristická tloušťkou nanesené vrstvy, která je zásadní pro stupeň odolnosti zinkem ošetřeného povrchu. Přitom platí pravidlo v podstatě přímé úměrnosti mezi tloušťkou vrstvy a její odolností. To je způsobeno přirozeným fyzikálně-chemickým úbytkem zinku z ochranné vrstvy, jehož rychlost je ovlivněna agresivitou daného prostředí. Přirozený úbytek zinku v závislosti na vlivu prostředí Venkovní prostředí 0,8-1,0 μm/rok Průmyslové prostředí 1,5-3,5 μm/rok Prostředí se střední korozní agresivitou,0-5,0 μm/rok Prostředí s extrémní korozní agresivitou 5,0-10,0 μm/rok Z těchto empiricky získaných hodnot a z charakteristiky prostře dí, ve kterém je konkrétní kovová součást instalována vyplývá po třeb ná tloušťka zinkového povlaku, kterým je potřeba její povrch ochránit, aby bylo dosaženo plánované, nebo očekávané životnosti. Galvanické zinkování Galvanické zinkování je proces, při kterém se na elektricky vodivé materiály, v našem případě ocelové a plechové kompo nenty (katoda), elektrochemicky vyloučí zinek (anoda), přičemž tloušťka takto vytvořené vrstvy bývá 1 15 µm. Povlaky vytvořené touto metodou mají lesklý povrch, který se podobá chromovému povlaku. Pro optimalizaci galvanického procesu a tím i zvýšení korozní odolnosti ošetřených součástí se do zinkového povlaku přidává chromovací přípravek, který jemně zabarvuje zinkovaný povrch do různých odstínů, ale barva a ani stupeň lesku nemá vliv na kvalitu zinkové vrstvy. Ošetření povrchu galvanickým pozinkováním se nejvíce využívá pro aplikace do neagresivního prostředí suchých vnitřních prostor. Ve výjimečných případech je možné ho použít i do vlhkých vnitřních prostor nebo venkovních prostor pod přístřeškem s předpokladem zkrácení životnosti částí. Sendzimirové zinkování GZ galvanický zinek sendzimirový zinek Sendzimirové zinkování je metoda, při které prochází při válcování za studena ocelový plech kontinuálně lázní s tekutým zinkem, jenž je po zchladnutí zaválcován. Tímto způsobem vzniká na povrchu plechu souvislá vrstva zinku cca 17 3 µm. Takto vytvořená ochran ná vrstva je svou tloušťkou a kvalitou srovnatelná s metodou galvanického zinkování, a proto se využívá do stejných prostředí. Sendzimirové zinkování je však metoda technologicky jednodušší a je vhodná pro velkoplošné aplikace. V praxi je sendzimirově pozinkován přímo plech, který je následně použit pro výrobu kabelových žlabů, vík žlabů, přepážek, atd.. 7

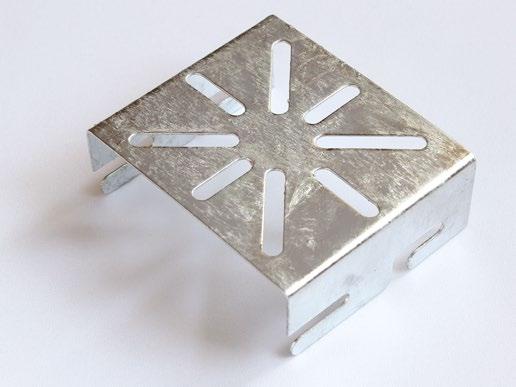

8 Žárové zinkování ŽZ žárový zinek dobře leštitelná a přitom odolává teplotám do 350 C. Tento typ nerezové oceli je odolný proti vodě, vodní páře, vzdušné vlhkosti, jedlým kyselinám a slabým organickým i anorganickým kyselinám. Komponenty vyrobené z této oceli se používají v potravinářském průmyslu, chemickém průmyslu, mlékárenském průmyslu, pivovarnickém průmyslu, ve vinařském průmyslu i ve farmaceutickém a kosmetickém průmyslu. Nerez (ISI 316L) nerez ISI 316L Žárové zinkování je speciální technika pokovování, kdy jsou ocelové komponenty po předběžné úpravě (odmaštění, moření...) pokoveny ponořením do lázně roztaveného zinku o teplotě 0 60 C. Tloušťka takto vytvořené vrstvy se pohybuje v rozmezí 0 60 µm. U této metody vytváří zinek pevný a nepropustný povlak s dlouhodobou životností. Díky metalurgické reakci mezi zinkem a ocelí chrání žárové zinkování, jako jediná metoda, trvale před podkorodováním. Prvky systému LINER ošetřené žárovým zinkováním jsou z pohledu případné instalace nejuniverzálnější a dají se využít v prostorech suchých i vlhkých, v prostorech venkovních i vnitřních a v menší míře je lze použít i v chemickém průmyslu. Tato povrchová úprava má však i jednu estetickou nevýhodu. U žárem pozinkovaných povrchů se časem projevuje tzv. přirozená oxidace zinkového povrchu, která znamená, že se původně lesklý světlý povrch částí postupně změní v tmavě šedý. Tato estetická změna není vadou povrchové úpravy a neomezuje funkci zinkové vrstvy. Jde pouze o přirozenou oxidaci zinkové vrstvy, která se tímto chemicky stabilizuje. Nerezové provedení prvků systému a jeho možnosti Nerezové provedení znamená zcela odlišnou strategii ochrany součástí před korozí. Jde o to, že je součást vyrobena z oceli an ti korozně stabilizované přidáním legovacích prvků jako je chrom, nikl a některé další. Takto upravená ocel je korozně inertní a může odolávat i dalším chemickým vlivům. Nerez (ISI 30L) nerez ISI 30L Nerez je kyselinovzdorná chromniklmolybdenová ocel, ve které přidání molybdenu zvyšuje korozní odolnost. Tato ocel je velmi dobře svařitelná, což je pro výrobu drátěných žlabů zásadní po ža da vek, ale na rozdíl od má obtížnou obrobitelnost. Odolává te plotám až do 00 C a leštěním u ní lze docílit vysokého lesku. Komponenty vyrobené z tohoto typu oceli se používají v che mickém průmyslu, v potravinářském průmyslu (pokud je třeba zajistit minimální znečištění potravin) a v průmyslu far ma ceutickém. V případě obou výše uvedených typů nerezových ocelí je možné dále zvýšit kvalitu a odolnost jejich povrchu a rovněž zlepšit estetické parametry z nich vyrobených dílů procesem moření a pasivace. Moření a pasivace nerezových ocelí Je technologický proces, kterým je možné až -násobně zvýšit anti ko roz ní odolnost nerezových ocelí. Při této operaci se nejdříve che mickým mořením provede dokonalé odmaštění povrchu a odstranění mechanických nečistot. Přitom dojde ke zmatnění a sjednocení povrchu ošetřovaných částí. Následná pasivace, která se provádí chemicky v oxidační kyselině s následným dosušením, pak zvýší korozní odolnost dílů z nerezového materiálu především v místě svarů, a to obzvláště pro vlhké prostředí s obsahem chloridů. Záruka na povrchovou úpravu Na kabelové žlaby a ostatní prvky kabelových tras LINER je poskytována záruka vztahující se ke korozi povrchu částí, svarových spojů a základnímu materiálu prvků. Záruka je vázána na instalaci kabelových tras v prostředích odpovídajících stupni jejich antikorozní ochrany. Délka záruky pro jednotlivé stupně antikorozní ochrany galvanicky zinkováno sendzimirově zinkováno geomet 500 žárově zinkováno v nerezovém provedení z oceli ISI 30L + pasivace v nerezovém provedení z oceli ISI 316L + pasivace GZ galvanický zinek sendzimirový zinek G5 geomet let 8 let 10 let 10 let 15 let 15 let 8 Nerez je nejvíce rozšířenou a používanou korozivzdornou ocelí na trhu, která má relativně nízký obsah uhlíku, což vede ke zvýšené odolnosti proti interkrystalické korozi. Má vynikající tažnost za studena s dobrou svařitelností. Dobře se ohýbá a ohraňuje, je velmi ŽZ žárový zinek nerez ISI 30L nerez ISI 316L

9 Povrchová úprava spojovacího materiálu Řada prvků systému LINER se skládá kromě jiného i z při ba le ných spojovacích prvků jako jsou šrouby, podložky, matice atd. Pro spojovací materiál použitý u dílů, ale i pro spojovací materiál použitý při instalaci nosných prvků trasy platí, že kvalita jeho antikorozní ochrany musí být vždy minimálně na stejné úrovni, jaká je u os tatních prvků instalované trasy. Je přitom samozřejmě možné, instalovat trasu v provedení GZ pomocí nerezového spojovacího materiálu v provedení, ale je to neefektivní. Proto je nabídka prvků systému LINER, které obsahují spojovací materiál, upravena tak, aby k odpovídající antikorozní ochraně hlavních částí byl nabídnut spojovací materiál s povrchovou úpravou odpovídající kvality. Spojovací materiál je běžně dodáván v provedení GZ a v nerezových provedeních. Pro povrchovou úpravu spojovacích dílů přichází v úvahu ještě další možnost ošetření povrchu a to nová moderní metoda antikorozní ochrany nazvaná Geomet. Geomet 500 G5 geomet 500 GEOMET 500 je povrchová úprava charakteristická stříbrošedým povrchem vyvinutá pro antikorozní ochranu spojovacího materiálu. I při velmi tenké vrstvě (5 7µm) dosahuje vysoké odolnosti proti korozi. Takto ošetřené povrchy odolávají více než 600 hodin v solné komoře, což je 3x více než bývá dosahováno u ochrany galvanickým zinkováním. Geomet se uplatňuje například v automobilovém průmyslu, kde splňuje jeho přísné technické požadavky. Úroveň antikorozní ochrany takto ošetřených spojovacích prvků odpovídá zhruba stupni ochrany, kterou poskytuje základním prvkům systému metoda žárového zinkování. Proto je vhodnou volbou pro kabelové trasy v tomto provedení povrchové úpravy. Z uvedených informací vyplývá, že pro kabelové trasy je povrchová úprava, ale i její správná a ekonomická volba zásadní, jak z pohledu životnosti, tak i funkčních a estetických vlastností. Možnosti povrchových úprav prvků systému LINER sendzimirově zinkováno (17-3 µm, záruka 8 let) vhodné pro vnitřní instalace žárově zinkováno (0-60 µm/zakázkově až 80 µm, záruka 10 let) vhodné pro vnější instalace prvky systému sendzimirový zinek žárový zinek volitelně spojovací materiál GZ galvanický zinek GZ galvanický zinek G5 geomet 500 nerez ISI 30L nerez ISI 316L skladem výroba na objednávku Doporučení pro použití povrchových úprav podle charakteru prostředí galvanický zinek prostory vnitřní suché GZ galvanický zinek doporučujeme sendzimirový zinek sendzimirový zinek doporučujeme žárový zinek žárový zinek kvalitativně předimenzované nerez ISI 30L nerez ISI 30L nerez ISI 316L nerez ISI 316L prostory vnitřní vlhké prostory venkovní pod přístřeškem použitelné s omezením použitelné s omezením doporučujeme doporučujeme kvalitativně předimenzované kvalitativně předimenzované prostory venkovní nechráněné doporučujeme chemický a potravinářský průmysl prostředí s výskytem chlóru (CI) a fluoru (F) nevhodné nevhodné nevhodné doporučujeme nevhodné doporučujeme doporučujeme Tato tabulka je pouze orientační. Při výběru vhodné povrchové úpravy kabelových žlabů LINER je nutné brát zřetel na protokol o vnějších vlivech, který je nedílnou součástí projektových dokumentací jednotlivých staveb. 9

10 žlaby Kabelový žlab LINER L1 H=50mm označení odlnost při požáru [mm] H [mm] t [mm] [kg/m] balení [ks/m] RD m L1 50/ ,6 0,680 1ks/3m RD m L1 50/50 OK ,8 0,90 1ks/3m RD m L1 50/50-P OK ,5 1,70 1ks/3m RD m L1 100/50 OK ,8 1,150 1ks/3m RD m L1 100/50-P OK ,5,150 1ks/3m RD m L1 10/ ,6 0,90 1ks/3m RD m L1 10/50 OK ,8 1,300 1ks/3m RD m L1 160/50 OK ,8 1,70 1ks/3m RD m L1 00/50 OK ,8 1,670 1ks/3m RD m L1 00/50-P OK ,5 3,100 1ks/3m RD m L1 60/50 OK ,8 1,90 1ks/3m RD m L1 60/50 OK ,0,70 1ks/3m RD m L1 300/50 OK ,0,750 1ks/3m RD m L1 300/50-P OK ,5,10 1ks/3m RD m L1 00/50 OK ,0 3,510 1ks/3m RD m L1 00/ ,,100 1ks/3m RD m L1 00/50-P OK ,5 5,00 1ks/3m RD m L1 500/50 OK ,0,190 1ks/3m RD m L1 500/ ,,850 1ks/3m RD m L1 500/50-P OK ,5 6,50 1ks/3m související prvky: víka na str. přepážky na str. spojky na str tvarové prvky na str. 0 3 nosné prvky na str Poznámka: Na uvedené výrobky se vztahuje tolerance mezní úchylky tloušťky plechu dle ČSN EN 1013 (Ocelové plechy a pásy kontinuálně pokovené - Mezní úchylky rozměrů a tolerance tvaru).

11 Kabelový žlab LINER L1 H=60mm označení odlnost při požáru pro normovou požárně odolnou instalaci [mm] H [mm] t [mm] [kg/m] balení [ks/m] RD m L1 80/60-P OK ,5,100 1ks/3m RD m L1 100/60-P OK ,5,300 1ks/3m RD m L1 10/60-P OK ,5,500 1ks/3m RD m L1 160/60-P OK ,5,850 1ks/3m související prvky: víka na str. přepážky na str. spojky na str tvarové prvky na str. 0 3 nosné prvky na str žlaby RD m L1 00/60-P OK ,5 3,0 1ks/3m RD m L1 60/60-P OK ,5 3,750 1ks/3m RD m L1 300/60-P OK ,5,10 1ks/3m Poznámka: Na uvedené výrobky se vztahuje tolerance mezní úchylky tloušťky plechu dle ČSN EN 1013 (Ocelové plechy a pásy kontinuálně pokovené - Mezní úchylky rozměrů a tolerance tvaru). 11

12 žlaby Kabelový žlab LINER L1 H=100mm označení odlnost při požáru [mm] H [mm] t [mm] [kg/m] balení [ks/m] RD m L1 100/100 OK ,8 1,650 1ks/3m RD m L1 100/100-P OK ,5 3,030 1ks/3m RD m L1 10/100 OK ,8 1,70 1ks/3m RD m L1 160/100 OK ,8 1,90 1ks/3m RD m L1 00/ ,0,700 1ks/3m RD m L1 00/100-P OK ,5 3,850 1ks/3m RD m L1 60/ ,0,750 1ks/3m RD m L1 300/ ,0 3,510 1ks/3m RD m L1 300/ , 3,90 1ks/3m RD m L1 300/100-P OK ,5,600 1ks/3m RD m L1 00/ ,0,190 1ks/3m RD m L1 00/ ,,670 1ks/3m RD m L1 00/100-P OK ,5 5,000 1ks/3m RD m L1 500/ ,0,860 1ks/3m RD m L1 500/ , 5,370 1ks/3m RD m L1 500/100-P OK ,5 6,550 1ks/3m související prvky: víka na str. přepážky na str. spojky na str tvarové prvky na str. 0 3 nosné prvky na str Poznámka: Na uvedené výrobky se vztahuje tolerance mezní úchylky tloušťky plechu dle ČSN EN 1013 (Ocelové plechy a pásy kontinuálně pokovené - Mezní úchylky rozměrů a tolerance tvaru).

13 Kabelový žlab LINER L H=50mm označení odlnost při požáru [mm] H [mm] t [mm] [kg/m] balení [ks/m] RD m L 50/ ,6 0,730 1ks/3m RD m L 50/50 OK ,8 1,150 1ks/3m RD m L 100/50 OK ,8 1,330 1ks/3m RD m L 10/ ,6 1,100 1ks/3m RD m L 10/50 OK ,8 1,0 1ks/3m RD m L 160/50 OK ,8 1,75 1ks/3m RD m L 00/50 OK ,8 1,90 1ks/3m RD m L 60/50 OK ,8,000 1ks/3m RD m L 60/50 OK ,0,900 1ks/3m RD m L 300/50 OK ,0 3,300 1ks/3m RD m L 00/50 OK ,0 3,880 1ks/3m RD m L 00/ ,,900 1ks/3m RD m L 500/50 OK ,0,60 1ks/3m RD m L 500/ , 5,80 1ks/3m související prvky: víka na str. přepážky na str. spojky na str tvarové prvky na str. 0 3 nosné prvky na str žlaby Kabelový žlab LINER L H=100mm označení odlnost při požáru [mm] H [mm] t [mm] [kg/m] balení [ks/m] RD m L 100/100 OK ,8,010 1ks/3m RD m L 10/100 OK ,8,100 1ks/3m RD m L 160/100 OK ,8,390 1ks/3m RD m L 00/ ,0 3,300 1ks/3m RD m L 60/ ,0 3,600 1ks/3m související prvky: víka na str. přepážky na str. spojky na str tvarové prvky na str. 0 3 nosné prvky na str RD m L 300/ ,0 3,880 1ks/3m RD m L 300/ ,,900 1ks/3m RD m L 00/ ,0,0 1ks/3m RD m L 00/ , 5,80 1ks/3m RD m L 500/ ,0 5,370 1ks/3m RD m L 500/ , 6,75 1ks/3m Poznámka: Na uvedené výrobky se vztahuje tolerance mezní úchylky tloušťky plechu dle ČSN EN 1013 (Ocelové plechy a pásy kontinuálně pokovené - Mezní úchylky rozměrů a tolerance tvaru). 13

14 žlaby Kabelové žlaby LINER pro velká rozpětí systémové řešení pro překlenutí volného prostoru až 6 m žlab L1 zesílený spojka SL 6 (při rozpětí nad,5 m) L1 00/100 0 kg/m spojka SL 5 spojovací sada SSL M8 (použití a počtet spojek podle pokynů u jednotlivých prvků) L1 00/100 5 kg/m L1 300/100 5 kg/m L1 300/100 délka žlabu mm délka žlabu mm maximální samonosné rozpětí mm Spojením zesílených žlabů LINER 1 pomocí spojek SL 5/100, je možné při současně vysokém zatížení kabely překlenout volný prostor délky až 6,0 m Instalace Kabelové žlaby L1 00/100, L1 300/100 a jejich kombinace se spojují pomocí spojky SL 5/100. Pro montáž se používá spojovací sada šroubu a matice SSL M8 v počtech a rozmístění podle obrázků montáže v detailu spojky SL5. Pokud je instalované samonosné rozpětí větší než,5 m je nutné zesílit spoj použitím přídavné spojky SL 6/100 současně se spojkou SL 5/100. Kabelový žlab LINER L1 H=100mm zesílený označení [mm] H [mm] t [mm] [kg/m] balení [ks/m] RD m L1 00/ ,0 5,300 1ks/3m RD m L1 300/ ,0 6,30 1ks/3m Speciální zesílené provedení žlabu L1 z plechu o tloušťce t=,0 mm je určeno především pro realizaci samonosných částí kabelových tras. 1

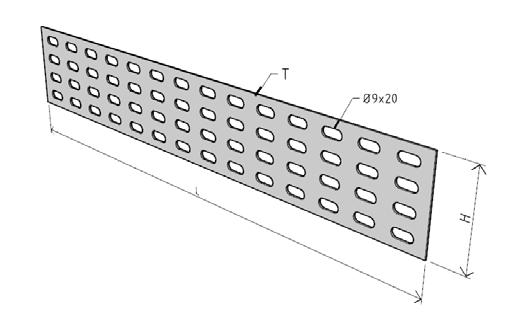

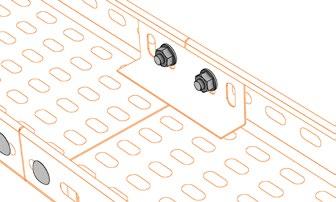

15 Spojka žlabu SL 5 H=100mm označení [mm] H [mm] L [mm] t [mm] RD SL 5/100x ,0 0,85 1 žlaby RD SL 5/100x ,0 1,05 1 montáž SL5/100x00 8x SSL M8 montáž SL5/100x300 3x SSL M8 Podélná spojka bočnice žlabu SL 6 H=100mm označení L [mm] H [mm] t [mm] RD SL 6/ ,0 0,85 1 Tuto doplňkovou spojku je NUTNÉ použít v případě, že vzdálenost podpěrných míst přesáhne,5 m. Spojka SL 6 se montuje dovnitř žlabu a používá se vždy se standardní spojkou SL 5. montáž SL6/100 x SSL M8 Spojovací sada žlabu SSL M8 označení [kg/bal.] RD SSL M8 1, GZ G5 1 galvanicky pozinkováno GEOMET nerez ISI 30 Poznámka: Na uvedené výrobky se vztahuje tolerance mezní úchylky tloušťky plechu dle ČSN EN 1013 (Ocelové plechy a pásy kontinuálně pokovené - Mezní úchylky rozměrů a tolerance tvaru). 15

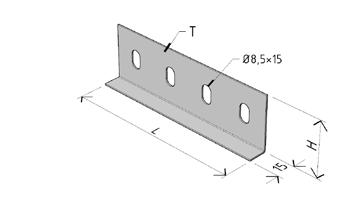

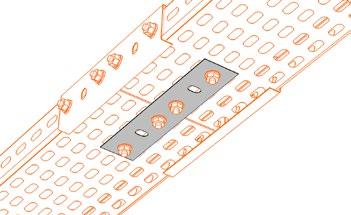

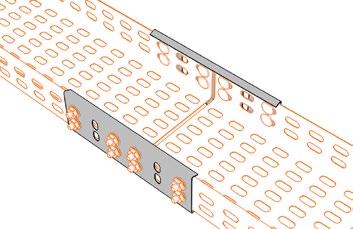

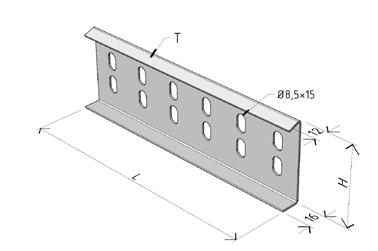

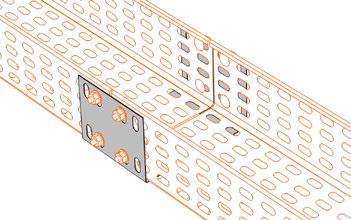

16 spojky Spojka žlabu SL H=50, 60 mm označení odlnost při požáru L [mm] H [mm] t [mm] RD SL 1/ , 0, RD SL / , 0, RD SL 3/50 OK ,5 0, RD SL 3/60 OK ,5 0, RD SL /50 OK ,5 0, Pro spojení žlabů pomocí uvedených spojek použijte vždy počet šroubů zobrazených na příkladu použití. SL 1/50 Tento typ spojky je vhodný pro předpřípravu (spojení) max. ks žlabů s následným vynesením na nosné prvky kabelové trasy. V případě požadavku předpřípravy a následným vynesením více kusů žlabů (3 a více), jsou vhodnější spojky SL a SL 3. doporučená instalace SL /50 doporučená instalace SL 3 /50 doporučená instalace SL 3/60 doporučená instalace SL /50 doporučená instalace 16

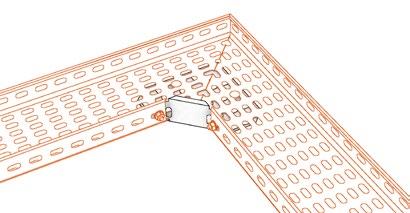

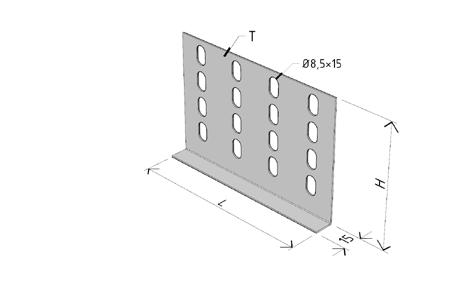

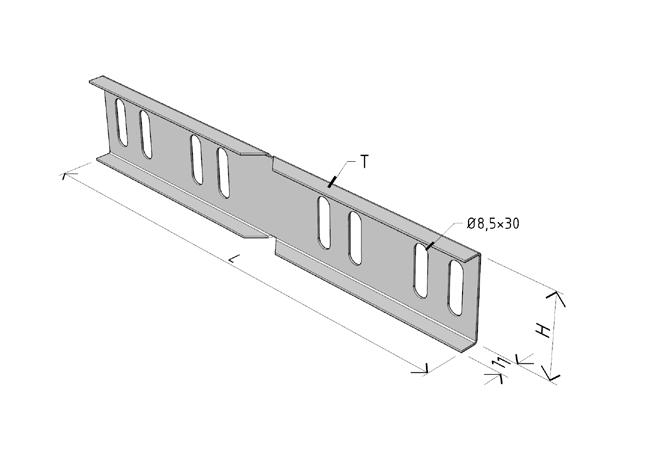

17 Spojka žlabu SL H=100mm označení odlnost při požáru L [mm] H [mm] t [mm] RD SL 1/ , 0, RD SL / , 0, RD SL 3/100 OK ,5 0,00 30 Pro spojení žlabů pomocí uvedených spojek použijte vždy počet šroubů zobrazených na příkladu použití. spojky SL 1/100 Tento typ spojky je vhodný pro předpřípravu (spojení) max. ks žlabů s následným vynesením na nosné prvky kabelové trasy. V případě požadavku předpřípravy a následným vynesením více kusů žlabů (3 a více), jsou vhodnější spojky SL a SL 3. doporučená instalace SL /100 doporučená instalace SL 3/100 doporučená instalace 17

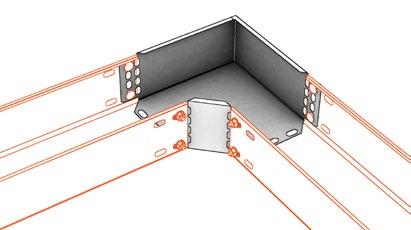

18 spojky Spojka kloubová horizontální SKHL označení L [mm] H [mm] t [mm] RD SKHL ,5 0,150 1 RD SKHL ,5 0,50 1 RD SKHL ,5 0,00 1 Pro spojení žlabů pomocí uvedených spojek použijte vždy počet šroubů zobrazených na příkladu použití. POZNÁMK: Tento komponent se skládá ze dvou dílů prodávaných v sadě. Spojka pevná-tvarovací žlabu SPTL označení H [mm] t [mm] RD SPTL ,5 0,150 1 RD SPTL ,5 0,0 1 RD SPTL ,5 0,300 1 Pro spojení žlabů pomocí uvedených spojek použijte vždy počet šroubů zobrazených na příkladu použití. 18

19 Spojka víka žlabu SVL označení H [mm] t [mm] RD SVL-50 50,0 0,03 50 RD SVL-60 60,0 0, RD SVL ,0 0,07 50 spojky Spojku SVL vždy zafixujte samovrtným šroubem TEX 3,9x9,5 (součástí balení) do otvorů ve spojce k tomu určených. Spojovací sada žlabu LINER SSL M8 označení [kg/bal.] RD SSL M8 1, GZ G5 * 1 galvanicky pozinkováno GEOMET nerez ISI 30 správně špatně (*) v provedeni nerez ISI 30 je spojovací sada SSL M8 dodávána v provedení - šroub imbus M8x15, Matice M8, x ozubená podložka s vnějším ozubením 19

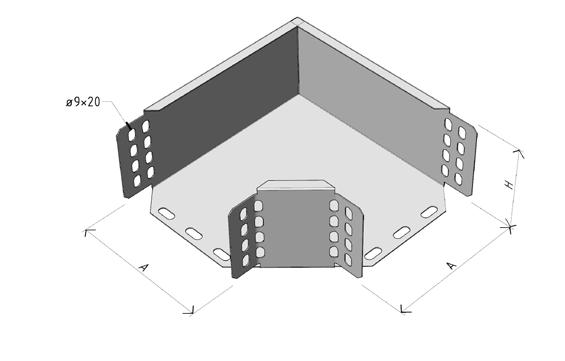

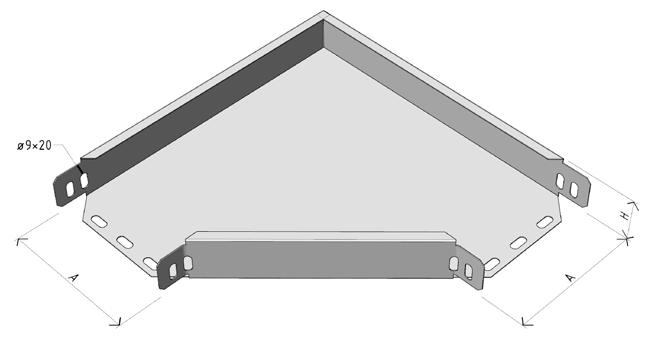

20 Koleno žlabu KL 90 -R50 50 mm tvarové prvky 50mm označení [mm] H [mm] t [mm] RD-3001 KL 90-R50 50/ , 0,50 1 RD-3003 KL 90-R50 100/ , 0,00 1 RD-300 KL 90-R50 10/ , 0,500 1 RD-3005 KL 90-R50 160/ , 0,700 1 RD-3006 KL 90-R50 00/ , 0,900 1 RD-3007 KL 90-R50 60/ ,5 1,300 1 související prvky: víka na str. 5 R 50 Koleno žlabu KL 90 -R mm označení [mm] H [mm] t [mm] RD KL 90-R300 50/ , 0,750 1 RD KL 90-R / , 1,050 1 související prvky: víka na str. 5 RD-3300 KL 90-R300 10/ , 1,00 1 RD KL 90-R / , 1,500 1 RD KL 90-R300 00/ , 1,800 1 RD KL 90-R300 60/ ,,00 1 RD KL 90-R / ,,600 1 RD KL 90-R300 00/ , 3,800 1 RD KL 90-R / ,5 5,050 1 R 300 0

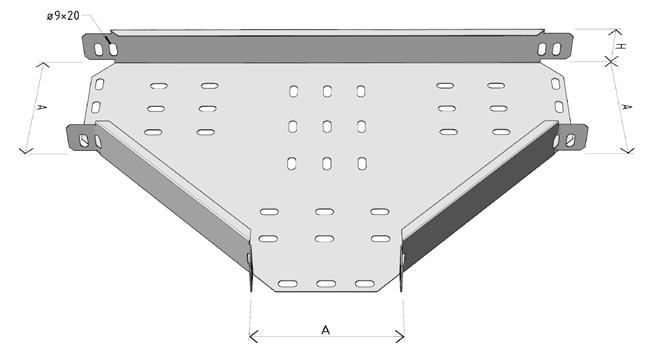

21 T-kus žlabu TL-R50 50 mm označení [mm] H [mm] t [mm] RD TL-R50 50/ , 0,300 1 RD TL-R50 100/ , 0,500 1 RD TL-R50 10/ , 0,600 1 RD TL-R50 160/ , 0,800 1 RD TL-R50 00/ , 1,000 1 RD TL-R50 60/ , 1,350 1 související prvky: víka na str. 6 R 50 tvarové prvky 50mm T-kus žlabu TL-R mm označení [mm] H [mm] t [mm] RD TL-R300 50/ , 1,150 1 RD TL-R / , 1,600 1 související prvky: víka na str. 6 RD-3300 TL-R300 10/ , 1,700 1 RD TL-R / ,,050 1 RD TL-R300 00/ ,,00 1 RD TL-R300 60/ , 3,000 1 RD TL-R / , 3,300 1 RD TL-R300 00/ ,,600 1 RD TL-R / ,5 6,100 1 R 300 1

22 tvarové prvky 50mm Koleno žlabu LIGHT KLL 90 -R50 označení H [mm] t [mm] 50 mm RD KLL ,0 0,00 1 Tento prvek není možné použít pro žlaby šířky 50 a 80 mm! související prvky: víka na str. 5 Lze použít pouze víko kolena žlabu VKL 90 -R50 R 50 T-kus žlabu LIGHT TLL 90 -R50 50 mm označení [mm] H [mm] t [mm] RD TLL-1 50/ ,0 0,165 1 RD TLL-1 100/ ,0 0,05 1 související prvky: víka na str. 6 RD TLL-1 10/ ,0 0,0 1 RD TLL-1 160/ ,0 0,55 1 RD TLL-1 00/ ,0 0,85 1 RD TLL-1 60/ ,0 0,30 1 RD TLL-1 300/ ,0 0,350 1 RD TLL-1 00/ ,0 0,15 1 R 50 RD TLL-1 500/ ,0 0,90 1

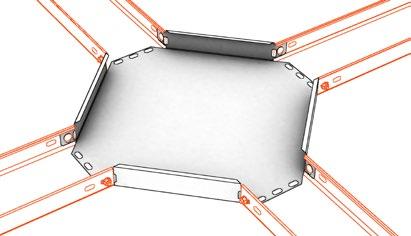

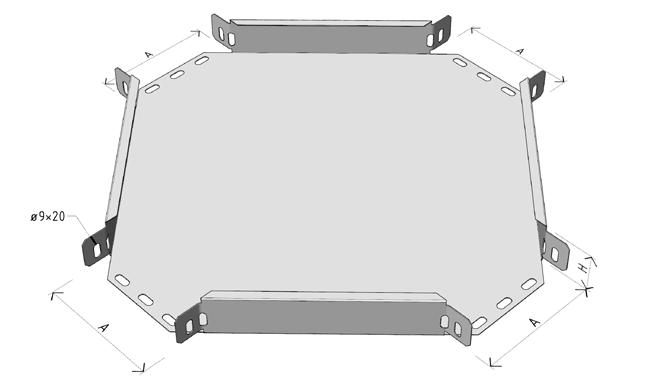

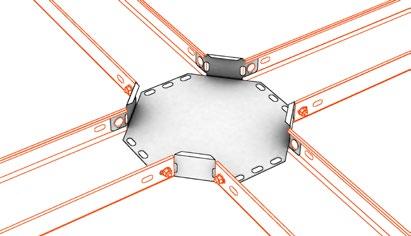

23 Kříž žlabu KRL-R50 50 mm označení [mm] H [mm] t [mm] RD KRL-R50 50/ , 0,350 1 RD KRL-R50 100/ , 0,600 1 RD KRL-R50 10/ , 0,700 1 RD KRL-R50 160/ , 0,900 1 RD KRL-R50 00/ , 1,100 1 RD KRL-R50 60/ , 1,500 1 související prvky: víka na str. 7 R 50 tvarové prvky 50mm Kříž žlabu KRL-R mm označení [mm] H [mm] t [mm] RD KRL-R300 50/ , 1,650 1 RD KRL-R / ,,000 1 související prvky: víka na str. 7 RD KRL-R300 10/ ,,00 1 RD KRL-R / ,,600 1 RD KRL-R300 00/ , 3,050 1 RD KRL-R300 60/ , 3,500 1 RD KRL-R / ,,00 1 RD KRL-R300 00/ , 5,600 1 RD KRL-R / ,5 7,00 1 R 300 3

24 tvarové prvky 50mm T-kus vertikální žlabu TVL 50 mm označení [mm] H [mm] t [mm] RD TVL 100/ ,5 1,50 1 RD TVL 10/ ,5 1,650 1 RD TVL 160/ ,5,050 1 RD TVL 00/ ,5,50 1 RD TVL 60/ ,5 3,150 1 RD TVL 300/ ,5 3,650 1 RD TVL 00/ ,0 5,000 1 RD TVL 500/ ,0 6,550 1 H související prvky: víka na str

25 Koleno tvarovací vnitřní/vnější KTWL označení [mm] H [mm] L [mm] t [mm] 50 mm RD KTWL 50/ ,0 0,60 1 RD KTWL 100/ , 0,750 1 RD KTWL 10/ , 0,800 1 RD KTWL 160/ , 0,950 1 RD KTWL 00/ ,5 1,050 1 RD KTWL 60/ ,5 1,300 1 RD KTWL 300/ ,5 1,800 1 RD KTWL 00/ ,0,750 1 RD KTWL 500/ ,0 3,50 1 související prvky: víka na str. 9 Pro spojení kolene se žlabem je třeba použít ks spojek (viz str. 16). tvarové prvky 50mm L 5

26 Koncový díl (záslepka) KDL 50 mm označení [mm] H [mm] t [mm] tvarové prvky 50mm RD KDL 50/ , 0, RD KDL 100/ , 0,059 0 RD KDL 10/ , 0, RD KDL 160/ , 0,100 5 RD KDL 00/ , 0,10 0 RD KDL 60/ , 0, RD KDL 300/ , 0, RD KDL 00/ ,5 0,00 0 RD KDL 500/ ,5 0,00 0 6

27 Redukční díl žlabu - univerzální RDUL označení [mm] H [mm] t [mm] 50 mm RD RDUL-50x ,5 0,065 1 RD RDUL-55x ,5 0,070 1 RD RDUL-60x ,5 0,075 1 RD RDUL-70x ,5 0,085 1 RD RDUL-75x ,5 0,090 1 RD RDUL-80x ,5 0,095 1 RD RDUL-90x ,5 0,105 1 RD RDUL-100x ,5 0,110 1 RD RDUL-105x ,5 0,115 1 RD RDUL-110x ,5 0,10 1 RD RDUL-10x ,5 0,130 1 RD RDUL-15x ,5 0,135 1 RD RDUL-10x ,5 0,150 1 RD RDUL-150x ,5 0,160 1 RD RDUL-160x ,5 0,170 1 RD RDUL-170x ,5 0,180 1 RD RDUL-175x ,5 0,185 1 RD RDUL-180x ,5 0,190 1 RD RDUL-190x ,5 0,00 1 RD RDUL-00x ,5 0,10 1 RD RDUL-10x ,5 0,0 1 RD-3750 RDUL-0x ,5 0,30 1 RD-3755 RDUL-5x ,5 0,35 1 RD-3750 RDUL-0x ,5 0,0 1 RD RDUL-50x ,5 0,50 1 RD RDUL-80x ,5 0,80 1 RD RDUL-300x ,5 0,95 1 RD RDUL-30x ,5 0,310 1 RD RDUL-30x ,5 0,330 1 RD RDUL-350x ,5 0,35 1 RD RDUL-380x ,5 0,370 1 RD RDUL-00x ,5 0,385 1 RD RDUL-50x ,5 0,35 1 tvarové prvky 50mm 7

28 Koleno žlabu KL1 90 -R50 60 mm tvarové prvky 60mm označení [mm] H [mm] t [mm] RD KL1 90-R50 80/ , 0,380 1 RD KL1 90-R50 100/ , 0,50 1 RD KL1 90-R50 10/ , 0,550 1 RD KL1 90-R50 160/ , 0,750 1 RD-3010 KL1 90-R50 00/ , 0,950 1 související prvky: víka na str. 5 R 50 Koleno žlabu KL1 90 -R mm označení [mm] H [mm] t [mm] RD KL1 90 R300 80/ , 0,730 1 RD KL1 90 R / , 0,90 1 související prvky: víka na str. 5 RD KL1 90 R300 10/ , 1,10 1 RD KL1 90 R / , 1,370 1 RD KL1 90 R300 00/ , 1,80 1 RD KL1 90 R300 60/ ,,350 1 RD-3301 KL1 90 R / ,,70 1 R 300 8

29 T-kus žlabu TL1-R50 60 mm označení [mm] H [mm] t [mm] RD TL1-R50 80/ , 0,60 1 RD TL1-R50 100/ , 0,50 1 RD TL1-R50 10/ , 0,600 1 RD TL1-R50 160/ , 0,830 1 RD TL1-R50 00/ , 1,000 1 související prvky: víka na str. 6 R 50 tvarové prvky 60mm T-kus žlabu TL1-R mm označení [mm] H [mm] t [mm] RD TL1-R300 80/ , 0,900 1 RD TL1-R / , 1,130 1 související prvky: víka na str. 6 RD TL1-R300 10/ , 1,359 1 RD TL1-R / , 1,813 1 RD TL1-R300 00/ ,,390 1 RD TL1-R300 60/ ,,980 1 RD-3301 TL1-R / , 3,00 1 R 300 9

30 tvarové prvky 60mm Koleno žlabu LIGHT KLL 90 -R50 označení H [mm] t [mm] 60 mm RD KLL ,0 0,15 1 Tento prvek není možné použít pro žlaby šířky 80 mm! související prvky: víka na str. 5 Lze použít pouze víko kolena žlabu VKL 90 -R50 R 50 T-kus žlabu LIGHT TLL 90 -R50 60 mm označení [mm] H [mm] t [mm] RD TLL-1 80/ ,0 0,10 1 RD TLL-1 100/ ,0 0,30 1 související prvky: víka na str. 8 RD TLL-1 10/ ,0 0,60 1 RD TLL-1 160/ ,0 0,75 1 RD TLL-1 00/ ,0 0,305 1 RD TLL-1 60/ ,0 0,350 1 RD TLL-1 300/ ,0 0,370 1 R 50 30

31 Kříž žlabu KRL1-R50 60 mm označení [mm] H [mm] t [mm] RD KRL1-R50 80/ , 0,80 1 RD KRL1-R50 100/ , 0,600 1 RD KRL1-R50 10/ , 0,700 1 RD KRL1-R50 160/ , 0,960 1 RD KRL1-R50 00/ , 1,00 1 související prvky: víka na str. 7 R 50 tvarové prvky 60mm Kříž žlabu KRL1-R mm označení [mm] H [mm] t [mm] RD KRL1-R300 80/ , 1,00 1 RD KRL1-R / , 1,500 1 související prvky: víka na str. 7 RD KRL1-R300 10/ , 1,800 1 RD KRL1-R / ,,00 1 RD KRL1-R300 00/ , 3,000 1 RD KRL1-R300 60/ , 3,60 1 RD KRL1-R / ,,100 1 R

32 60mm T-kus vertikální žlabu TVL 60 mm označení [mm] H [mm] t [mm] RD TVL 100/ ,5 1,557 1 RD TVL 10/ ,5 1,868 1 RD TVL 160/ ,5,08 1 RD TVL 00/ ,5,3 1 RD TVL 60/ ,5 5,60 1 související prvky: víka na str. tvarové prvky RD TVL 300/ ,5 6,515 1 H

33 T-kus vertikální žlabu TVL 60 mm označení [mm] H [mm] L [mm] t [mm] RD KTWL 80/ ,0 1,10 1 RD KTWL 100/ , 1,31 1 RD KTWL 10/ , 1,36 1 RD KTWL 160/ , 1,999 1 RD KTWL 00/ ,5 1,680 1 RD KTWL 60/ ,5,3 1 RD-3901 KTWL 300/ ,5,66 1 související prvky: víka na str. 9 Pro spojení kolene se žlabem je třeba použít ks spojek (viz str. 16). L tvarové prvky 60mm 33

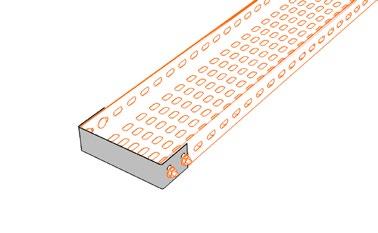

34 Koncový díl (záslepka) KDL 60 mm označení [mm] H [mm] t [mm] tvarové prvky 60mm RD KDL 100/ , 0, RD KDL 10/ , 0, RD KDL 160/ , 0,10 0 RD KDL 00/ , 0,1 15 RD KDL 60/ , 0,16 15 RD-3801 KDL 300/ , 0,

35 Redukční díl žlabu - univerzální RDUL označení [mm] H [mm] t [mm] 60 mm RD RDUL-60x ,5 0,090 1 RD RDUL-80x ,5 0,115 1 RD RDUL-100x ,5 0,130 1 RD RDUL-10x ,5 0,155 1 RD RDUL-10x ,5 0,180 1 RD RDUL-160x ,5 0,05 1 RD RDUL-180x ,5 0,30 1 RD RDUL-00x ,5 0,50 1 RD-3760 RDUL-0x ,5 0,75 1 tvarové prvky 60mm 35

36 100mm Koleno žlabu KL 90 -R mm označení [mm] H [mm] t [mm] RD-306 KL 90-R50 100/ , 0,650 1 RD-307 KL 90-R50 10/ , 0,700 1 RD-308 KL 90-R50 160/ , 1,000 1 RD-309 KL 90-R50 00/ , 1,50 1 RD-3050 KL 90-R50 60/ , 1,600 1 související prvky: víka na str. 5 tvarové prvky R 50 Koleno žlabu KL 90 -R mm označení [mm] H [mm] t [mm] RD-3306 KL 90-R / , 1,50 1 RD-3307 KL 90-R300 10/ , 1,500 1 související prvky: víka na str. 5 RD-3308 KL 90-R / ,,000 1 RD-3309 KL 90-R300 00/ ,,00 1 RD KL 90-R300 60/ ,,900 1 RD KL 90-R / , 3,00 1 RD-3305 KL 90-R300 00/ ,,550 1 RD KL 90-R / ,5 5,700 1 R

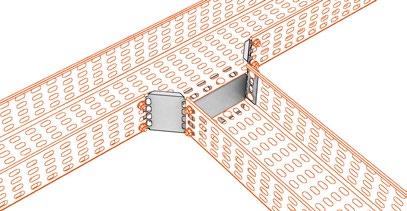

37 T-kus žlabu TL-R mm označení [mm] H [mm] t [mm] RD TL-R50 100/ , 0,700 1 RD TL-R50 10/ , 0,900 1 RD TL-R50 160/ , 1,050 1 RD TL-R50 00/ , 1,50 1 RD TL-R50 60/ , 1,550 1 související prvky: víka na str. 6 R 50 tvarové prvky 100mm T-kus žlabu TL-R mm označení [mm] H [mm] t [mm] RD-3306 TL-R / ,,050 1 RD-3307 TL-R300 10/ ,,00 1 související prvky: víka na str. 6 RD-3308 TL-R / ,,600 1 RD-3309 TL-R300 00/ ,,950 1 RD TL-R300 60/ , 3,600 1 RD TL-R / ,,000 1 RD-3305 TL-R300 00/ , 5,300 1 RD TL-R / ,5 6,500 1 R

38 100mm Koleno žlabu LIGHT KLL 90 -R50 označení H [mm] t [mm] 100 mm RD KLL ,0 0,55 1 související prvky: víka na str. 5 Lze použít pouze víko kolena žlabu VKL 90 -R50 R 50 tvarové prvky T-kus žlabu LIGHT TLL 90 -R mm označení [mm] H [mm] t [mm] RD TLL-1 100/ ,0 0,95 1 RD TLL-1 10/ ,0 0,300 1 související prvky: víka na str. 8 RD TLL-1 160/ ,0 0,30 1 RD TLL-1 00/ ,0 0,375 1 RD TLL-1 60/ ,0 0,00 1 RD TLL-1 300/ ,0 0,0 1 RD TLL-1 00/ ,0 0,510 1 RD TLL-1 500/ ,0 0,580 1 R 50 38

39 Kříž žlabu KRL-R mm označení [mm] H [mm] t [mm] RD KRL-R50 100/ , 0,800 1 RD KRL-R50 10/ , 0,900 1 RD KRL-R50 160/ , 1,100 1 RD KRL-R50 00/ , 1,350 1 RD KRL-R50 60/ , 1,750 1 související prvky: víka na str. 7 R 50 tvarové prvky 100mm Kříž žlabu KRL-R mm označení [mm] H [mm] t [mm] RD KRL-R / ,,550 1 RD KRL-R300 10/ ,,750 1 související prvky: víka na str. 7 RD KRL-R / , 3,150 1 RD KRL-R300 00/ , 3,550 1 RD KRL-R300 60/ ,,50 1 RD KRL-R / ,,750 1 RD KRL-R300 00/ , 5,900 1 RD KRL-R / ,5 7,550 1 R

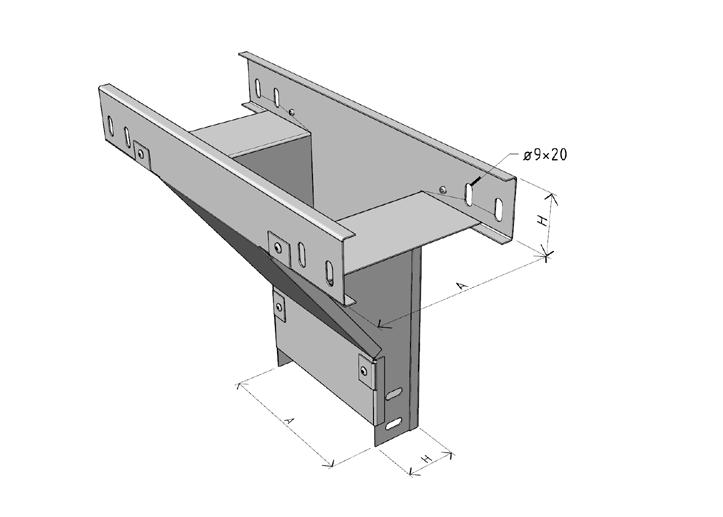

40 100mm tvarové prvky T-kus vertikální žlabu TVL 100 mm označení [mm] H [mm] t [mm] RD TVL 100/ ,5 1,950 1 RD TVL 10/ ,5,100 1 RD TVL 160/ ,5,500 1 RD TVL 00/ ,5,950 1 RD TVL 60/ ,5 3,650 1 RD TVL 300/ ,5,00 1 RD TVL 00/ ,0 5,600 1 RD TVL 500/ ,0 7,00 1 H související prvky: víka na str. 0

41 Koleno tvarovací vnitřní/vnější KTWL označení [mm] H [mm] L [mm] t [mm] 100 mm RD KTWL 100/ , 0,950 1 RD KTWL 10/ , 1,000 1 RD KTWL 160/ ,5 1,500 1 RD KTWL 00/ ,5 1,650 1 RD KTWL 60/ ,5,350 1 RD KTWL 300/ ,5,600 1 RD KTWL 00/ ,0 3,000 1 RD KTWL 500/ ,0,36 1 související prvky: víka na str. 9 Pro spojení kolene se žlabem je třeba použít ks spojek (viz str. 17). tvarové prvky 100mm L 1

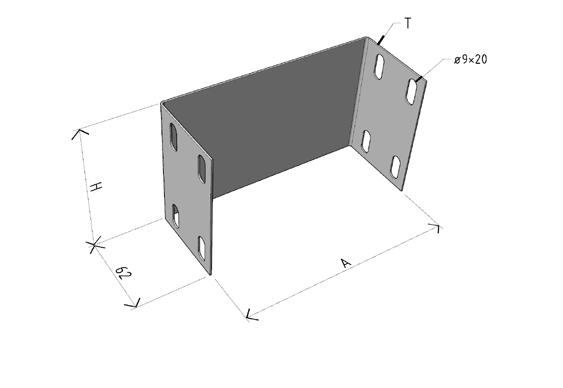

42 100mm Koncový díl (záslepka) KDL 100 mm označení [mm] H [mm] t [mm] RD KDL 100/ , 0,150 0 RD KDL 10/ , 0, RD KDL 160/ , 0,00 10 RD KDL 00/ , 0,50 10 RD KDL 60/ , 0,300 5 tvarové prvky RD KDL 300/ , 0,350 5 RD KDL 00/ ,5 0,00 8 RD KDL 500/ ,5 0,500 8

43 Redukční díl žlabu - univerzální RDUL označení [mm] H [mm] t [mm] 100 mm RD RDUL-50x ,5 0,130 1 RD RDUL-55x ,5 0,10 1 RD RDUL-60x ,5 0,150 1 RD RDUL-70x ,5 0,170 1 RD RDUL-75x ,5 0,180 1 RD RDUL-80x ,5 0,190 1 RD RDUL-90x ,5 0,10 1 RD RDUL-100x ,5 0,0 1 RD RDUL-105x ,5 0,30 1 RD RDUL-110x ,5 0,0 1 RD RDUL-10x ,5 0,60 1 RD RDUL-15x ,5 0,70 1 RD RDUL-10x ,5 0,300 1 RD RDUL-150x ,5 0,30 1 RD RDUL-160x ,5 0,30 1 RD RDUL-170x ,5 0,360 1 RD RDUL-175x ,5 0,370 1 RD RDUL-180x ,5 0,380 1 RD RDUL-190x ,5 0,00 1 RD RDUL-00x ,5 0,0 1 RD RDUL-10x ,5 0,0 1 RD-3790 RDUL-0x ,5 0,60 1 RD-3795 RDUL-5x ,5 0,70 1 RD-3790 RDUL-0x ,5 0,80 1 RD RDUL-50x ,5 0,500 1 RD RDUL-80x ,5 0,560 1 RD RDUL-300x ,5 0,590 1 RD RDUL-30x ,5 0,60 1 RD RDUL-30x ,5 0,660 1 RD RDUL-350x ,5 0,690 1 RD RDUL-380x ,5 0,70 1 RD RDUL-00x ,5 0,770 1 RD RDUL-50x ,5 0,870 1 tvarové prvky 100mm 3

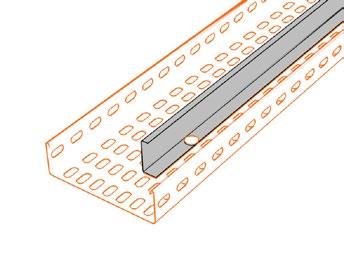

44 Víka žlabu VL označení [mm] H [mm] t [mm] balení [kg/m] [ks/m] RD m VL ,8 0,30 1ks/3m RD m VL ,8 0,90 1ks/3m RD m VL ,8 0,55 1ks/3m RD m VL ,8 0,680 1ks/3m RD m VL ,8 0,815 1ks/3m RD m VL ,8 1,0 1ks/3m RD m VL ,8 1,800 1ks/3m RD m VL ,0,560 1ks/3m POZNÁMK Víka je možno použít pro všechny výšky bočnic kabelových žlabů. Víka zajistěte pomocí spojek SVL viz str. 19. Víka v provedeni - žárový zinek mají výrobní délku mm (uvedená hodnota je platná pro všechny rozměry) RD m VL ,0 3,30 1ks/3m RD m VL ,0,130 1ks/3m víka Kabelová přepážka KPL označení [mm] t [mm] [kg/m] balení [ks/m] RD m KPL ,8 0,71 1ks/3m RD m KPL ,8 0,565 1ks/3m RD m KPL ,0 0,960 1ks/3m

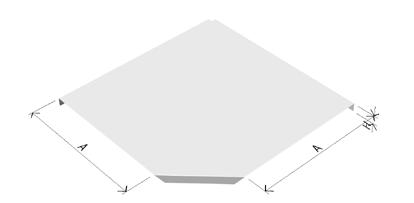

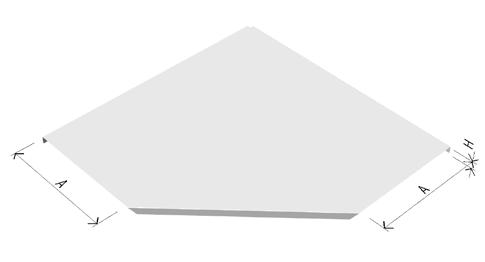

45 Víko kolena žlabu VKL 90 -R50 označení [mm] H [mm] t [mm] RD VKL 90-R , 0,100 1 RD VKL 90-R , 0,130 1 RD VKL 90-R , 0,00 1 RD VKL 90-R , 0,300 1 RD VKL 90-R , 0,50 1 POZNÁMK Víka je možno použít pro všechny výšky bočnic kabelových žlabů. Víka zajistěte pomocí spojek SVL viz str. 19. RD VKL 90-R , 0,650 1 RD VKL 90-R , 1,000 1 víka Víko kolena žlabu VKL 90 -R300 označení [mm] H [mm] t [mm] RD VKL 90-R , 0,00 1 RD VKL 90-R , 0,80 1 RD VKL 90-R , 0,600 1 RD VKL 90-R , 0,750 1 RD VKL 90-R , 1,000 1 POZNÁMK Víka je možné použít pro všechny výšky bočnic kabelových žlabů. Víka zajistěte pomocí spojek SVL viz str. 19. RD VKL 90-R , 1,50 1 RD VKL 90-R , 1,750 1 RD VKL 90-R ,,100 1 RD VKL 90-R , 3,100 1 RD VKL 90-R ,5,

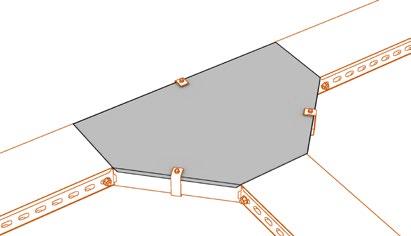

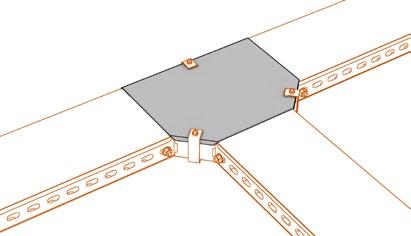

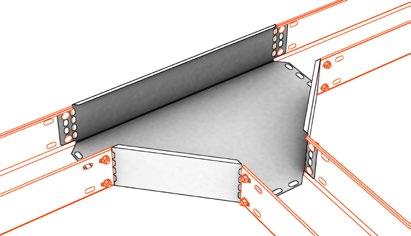

46 Víko T-kusu žlabu VTL-R50 označení [mm] H [mm] t [mm] RD VTL-R , 0,100 1 RD VTL-R , 0,0 1 RD VTL-R , 0,300 1 RD VTL-R , 0,350 1 RD VTL-R , 0,500 1 POZNÁMK Víka je možné použít pro všechny výšky bočnic kabelových žlabů. Víka zajistěte pomocí spojek SVL viz str. 19. RD VTL-R , 0,750 1 RD VTL-R , 1,100 1 víka Víko T-kusu žlabu VTL-R300 označení [mm] H [mm] t [mm] RD VTL-R , 0,650 1 RD VTL-R , 0,800 1 RD VTL-R , 1,000 1 RD VTL-R , 1,100 1 RD VTL-R , 1,00 1 POZNÁMK Víka je možné použít pro všechny výšky bočnic kabelových žlabů. Víka zajistěte pomocí spojek SVL viz str. 19. RD VTL-R , 1,750 1 RD VTL-R ,,300 1 RD VTL-R ,,800 1 RD VTL-R , 3,900 1 RD VTL-R ,5 5,

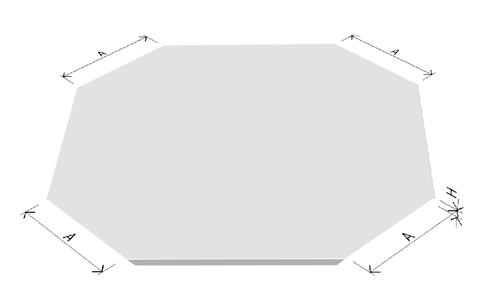

47 Víko kříže žlabu VKRL R50 označení [mm] H [mm] t [mm] RD VKRL-R , 0,150 1 RD VKRL-R , 0,80 1 RD VKRL-R , 0,350 1 RD VKRL-R , 0,00 1 RD VKRL-R , 0,600 1 POZNÁMK Víka je možné použít pro všechny výšky bočnic kabelových žlabů. Víka zajistěte pomocí spojek SVL viz str. 19. RD VKRL-R , 0,850 1 RD VKRL-R , 1,00 1 víka Víko kříže žlabu VKRL R300 označení [mm] H [mm] t [mm] RD VKRL-R , 1,000 1 RD VKRL-R , 1,160 1 RD VKRL-R , 1,50 1 RD VKRL-R , 1,650 1 RD VKRL-R ,,000 1 POZNÁMK Víka je možné použít pro všechny výšky bočnic kabelových žlabů. Víka zajistěte pomocí spojek SVL viz str. 19. RD VKRL-R ,,300 1 RD VKRL-R , 3,150 1 RD VKRL-R , 3,600 1 RD VKRL-R , 5,000 1 RD VKRL-R ,5 6,

48 Víko T-kusu žlabu LIGHT VTLL-R50 označení [mm] H [mm] t [mm] RD VTLL ,0 0,055 1 RD VTLL ,0 0,070 1 RD VTLL ,0 0,075 1 RD VTLL ,0 0,086 1 RD VTLL ,0 0,100 1 POZNÁMK Víka je možné použít pro všechny výšky bočnic kabelových žlabů. Víka zajistěte pomocí spojek SVL viz str. 19. RD VTLL ,0 0,115 1 RD VTLL ,0 0,13 1 RD VTLL ,0 0,160 1 RD VTLL ,0 0,195 1 RD VTLL ,0 0,35 1 víka 8

49 Víko kolena tvarovacího vnitřního/vnějšího VKTWL označení [mm] H [mm] t [mm] RD VKTWL ,0 0,00 1 RD VKTWL ,0 0,50 1 RD VKTWL ,0 0,650 1 RD VKTWL ,0 0,710 1 RD VKTWL ,0 0,750 1 POZNÁMK Víka je možné použít pro všechny výšky bočnic kabelových žlabů. Víka zajistěte pomocí spojek SVL viz str. 19. RD VKTWL ,0 1,700 1 RD VKTWL ,0 1,550 1 RD VKTWL , 1,750 1 RD VKTWL ,5,300 1 RD VKTWL ,5 3,500 1 víka 9

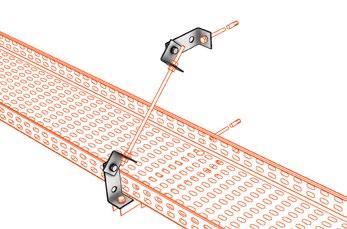

50 Držák středový DSL označení odlnost při požáru L [mm] t [mm] RD DSL 50 OK 55 1,5 0,050 0 RD DSL 80 OK 85 1,5 0,055 0 RD DSL 100 OK 105 1,5 0,060 0 RD DSL 10 OK 15 1,5 0,07 0 RD DSL 160 OK 165 1,5 0, RD DSL ,5 0, RD DSL 60 65,0 0, Dodáváno včetně matice límcové M8 ( ks), pro budoucí instalaci se závitovou tyčí M8. držáky Držák C prostorový DCPL označení [mm] L [mm] t [mm] nosnost [kg] RD DCPL , kg RD DCPL , kg RD DCPL , kg RD DCPL , kg Dodáváno včetně matice límcové M8 ( ks), pro budoucí instalaci se závitovou tyčí M8. Tento typ držáku doporučujeme pouze pro instalace s nízkými požadavky na nosnost. 50

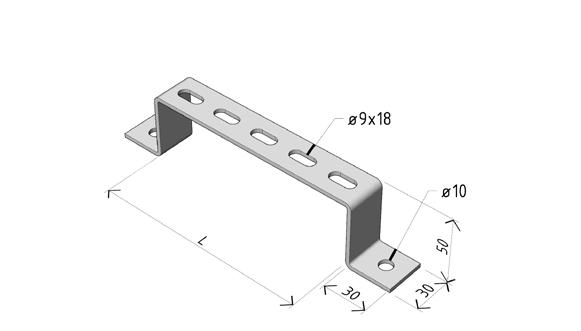

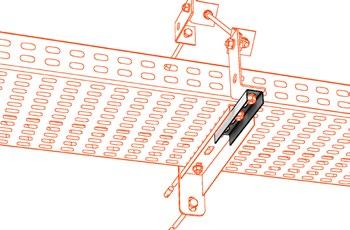

51 Držák nástěnný (stoupačkový) DNL označení L [mm] t [mm] RD DNL ,0 0,055 0 RD DNL 00 00,0 0,00 10 RD DNL , RD DNL , RD DNL ,80 15 Držák boční DBL označení L [mm] t [mm] RD DBL , RD DBL , držáky Dodáváno včetně matice límcové M8 ( ks), pro budoucí instalaci se závitovou tyčí M8. Úhlový držák pro normovou požárně odolnou montáž DNUL označení L [mm] t [mm] [m] RD DNUL 60 3,0 0,

52 Držák prodlužovací DPL pro nosníky NL a normovou požárně odolnou montáž označení L [mm] t [mm] [m] RD DPL ,5 0,150 1 Držák univerzální DUL označení L [mm] t [mm] RD DUL ,5 0,100 0 držáky Držák závitové tyče DZM GZ označení RK-100 DZM 0, galvanicky pozinkováno nerez ISI 30 Držák DZM se používá pro ukotvení závitových tyčí M8 při prostorových montážích do stropu (dřevěný, hurdiskový, atd.), nebo pod jinou horizontální část stavby, kde nelze použít kovové hmoždinky do betonu. 5

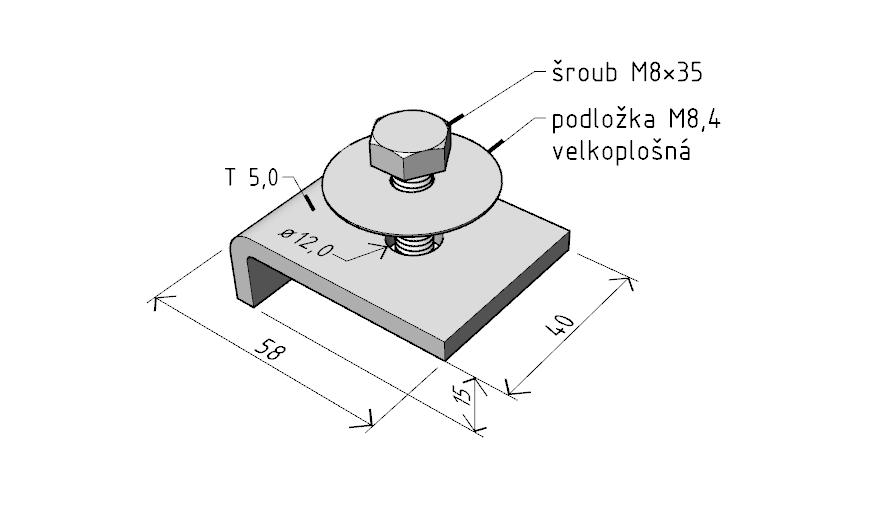

53 Trapézový držák závitové tyče DZM 5 GZ označení komponenty na tomto obrázku jsou součástí balení RK-1050 DZM 5 0, galvanicky pozinkováno žárově pozinkováno 3 nerez ISI 30 nerez ISI 316 GZ 0 G5 3 spojovací materiál: galvanicky pozinkováno GEOMET 500 nerez ISI 30 Držák DZM 5 se používá pro ukotvení závitových tyčí M8 do střech a podhledů tvořených trapézovými plechy. Pro vystřižení otvorů v trapézovém plechu použijte trapézové nůž ky (viz. str. 6). použitý spojovací materiál: 1 šroub M se šestihrannou hlavou 1 matice M8 1 podložka M8 držák závitové tyče DZM 9 GZ označení komponenty na tomto obrázku jsou součástí balení RK-1090 DZM 9 0, galvanicky pozinkováno nerez ISI 30 Držák DZM 9 se používá pro ukotvení závitových tyčí M8 prostorové montáže zavěšením na I profil. Maximální doporučené zatížení držáku je 10 kg. držáky (*) prvky v provedení jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání. 53

54 Nosník NL označení odlnost při požáru L [mm] [mm] H [mm] t [mm] baleno po nosnost [kg] RD NL 100 OK ,5 0, kg RD NL 10 OK ,5 0, kg RD NL 00 OK ,5 0, kg RD NL 300 OK ,5 0, kg RD NL 00 OK ,0 0, kg RD NL 500 OK ,0 0, kg RD NL ,0 1, kg nosníky a podpěry Nosník univerzální NZMU GZ galvanický zinek žárový zinek nerez ISI 30L označení odlnost při požáru L [mm] [mm] H [mm] t [mm] nosnost [kg] RK RK-5310 RK NZMU 100 OK ,5 0, kg RK-1530 RK-530 RK-3530 NZMU 00 OK ,0 0, kg RK RK-5330 RK NZMU 300 OK ,0 0, kg RK-1530 RK-530 RK-353 NZMU 00 OK ,0 0, kg RK RK-5350 RK-3535 NZMU 500 OK ,0 0, kg RK RK-5360 RK-3536 NZMU ,0/5,0 1, kg 5

55 Podpěra PL označení L [mm] t [mm] montážní rozteč [mm] RD PL , ,1 35 RD PL ,0 10 0, 3 RD PL , ,90 RD PL 00 5,0 10 0,310 RD PL , , RD PL 00 55,0 17 0,50 0 RD PL ,0 50 0,570 0 Dodáváno včetně matice límcové M8 ( ks), pro budoucí instalaci se závitovou tyčí M8. nosníky a podpěry 55

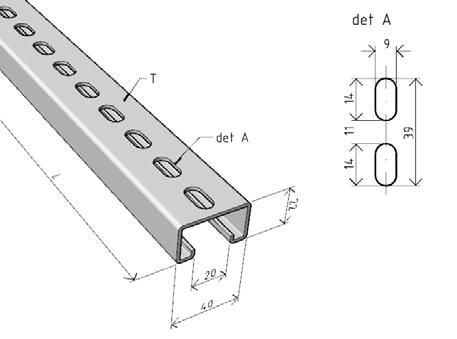

56 Stojna prostorová STPM (1,5 mm) sendzimirový žárový Objednací kód nerez nerez označení délka stojny zinek zinek ISI 30L ISI 316L (17-3 µm) (80-90 µm) (ISI 30L) (ISI 316L) [mm] RK-700 RK-760 RK-3700 STPM 00 (1,5 mm) 00 mm 0, kg 1 RK-705 RK-765 RK-3705 STPM 50 (1,5 mm) 50 mm 0,30 kg 1 RK-7030 RK-7630 RK STPM 300 (1,5 mm) 300 mm 0,36 kg 1 RK-700 RK-760 RK-3700 STPM 00 (1,5 mm) 00 mm 0,5 kg 1 RK-7050 RK-7650 RK STPM 500 (1,5 mm) 500 mm 0,61 kg 1 RK-7060 RK-7660 RK STPM 600 (1,5 mm) 600 mm 0,73 kg 1 RK-7070 RK-7670 RK STPM 700 (1,5 mm) 700 mm 0,83 kg 1 RK-7080 RK-7680 RK STPM 800 (1,5 mm) 800 mm 0,97 kg 1 Prostorové stojny řady STPM se používají k vytvoření prostorových nosných konstrukcí budoucí kabelové trasy. Pro ukotvení do stropní konstrukci stavby se musí tyto stojny použít v kombinaci s držáky DZM STP nebo DZM STPU. Následně se na ně, dle potřeby, instalují nosníky řady NZM, NZMU a NPZM. Pro bezpečné zakončení stojny lze použít ochrannou krytku OK. RK-7090 RK-7690 RK STPM 900 (1,5 mm) 900 mm 1,09 kg 1 RK-7100 RK-7700 RK STPM 1000 (1,5 mm) mm 1,1 kg 1 RK-7110 RK-7710 RK STPM 1100 (1,5 mm) mm 1,35 kg 1 RK-7300 RK-7900 RK * RK-7300 STPM 3000 (1,5 mm) mm 3,50 kg 1 Stojna prostorová STPM (,0 mm) sendzimirový žárový Objednací kód nerez nerez označení délka stojny zinek zinek ISI 30L ISI 316L (17-3 µm) (80-90 µm) (ISI 30L) (ISI 316L) [mm] RK-710 RK-770 RK-3710 STPM 100 (,0 mm) 1 00 mm 1,96 kg 1 RK-7130 RK-7730 RK STPM 1300 (,0 mm) mm,05 kg 1 RK-710 RK-770 RK-3710 STPM 100 (,0 mm) 1 00 mm,1 kg 1 RK-7150 RK-7750 RK STPM 1500 (,0 mm) mm,31 kg 1 RK-7160 RK-7760 RK STPM 1600 (,0 mm) mm,3 kg 1 RK-7170 RK-7770 RK STPM 1700 (,0 mm) mm,65 kg 1 RK-7180 RK-7780 RK STPM 1800 (,0 mm) mm,78 kg 1 RK-7190 RK-7790 RK STPM 1900 (,0 mm) mm,90 kg 1 Prostorové stojny řady STPM se používají k vytvoření prostorových nosných konstrukcí budoucí kabelové trasy. Pro ukotvení do stropní konstrukci stavby se musí tyto stojny použít v kombinaci s držáky DZM STP nebo DZM STPU. Následně se na ně, dle potřeby, instalují nosníky řady NZM, NZMU a NPZM. Pro bezpečné zakončení stojny lze použít ochrannou krytku OK. RK-700 RK-7800 RK-3700 STPM 000 (,0 mm) 000 mm 3,10 kg 1 RK-710 RK-7810 RK-3710 STPM 100 (,0 mm) 100 mm 3,1 kg 1 RK-70 RK-780 RK-370 STPM 00 (,0 mm) 00 mm 3,38 kg 1 RK-730 RK-7830 RK-3730 STPM 300 (,0 mm) 300 mm 3,5 kg 1 RK-70 RK-780 RK-370 STPM 00 (,0 mm) 00 mm 3,66 kg 1 RK-750 RK-7850 RK-3750 STPM 500 (,0 mm) 500 mm 3,81 kg 1 stojny RK-760 RK-7860 RK-3760 STPM 600 (,0 mm) 600 mm 3,98 kg 1 RK-770 RK-7870 RK-3770 STPM 700 (,0 mm) 700 mm,09 kg 1 RK-780 RK-7880 RK-3780 STPM 800 (,0 mm) 800 mm, kg 1 RK-790 RK-7890 RK-3790 STPM 900 (,0 mm) 900 mm,39 kg 1 RK-730 RK-790 RK-3730 * RK-730 STPM 3000 (,0 mm) mm,50 kg 1 RK STPM 6000 (,0 mm) mm 9,00 kg 1 56

57 Stojna nástěnná STNM (1,5 mm) sendzimirový žárový Objednací kód nerez nerez označení délka stojny zinek zinek ISI 30L ISI 316L (17-3 µm) (80-90 µm) (ISI 30L) (ISI 316L) [mm] RK-800 RK-860 RK-3800 STNM 00 (1,5 mm) 00 mm 0, kg 1 RK-805 RK-865 RK-3805 STNM 50 (1,5 mm) 50 mm 0,30 kg 1 RK-8030 RK-8630 RK STNM 300 (1,5 mm) 300 mm 0,36 kg 1 RK-800 RK-860 RK-3800 STNM 00 (1,5 mm) 00 mm 0,5 kg 1 RK-8050 RK-8650 RK STNM 500 (1,5 mm) 500 mm 0,61 kg 1 RK-8060 RK-8660 RK STNM 600 (1,5 mm) 600 mm 0,73 kg 1 RK-8070 RK-8670 RK STNM 700 (1,5 mm) 700 mm 0,83 kg 1 RK-8080 RK-8680 RK STNM 800 (1,5 mm) 800 mm 0,97 kg 1 Stojny řady STNM se používají k nástěnné instalaci kabelových tras, kde je nutné rozložit kotvící síly v méně kvalitním zdivu. Pomocí nosníků NZM, NZMU a NPZM, matic obdélníkových MSM/M6-M8 a příchytky vymezovací je možné na tuto stojnu kdykoli instalovat další kabelo vou trasu tzv. posuvná instalace. Pro bezpečné zakončení stojny lze použít ochrannou krytku OK 3. RK-8090 RK-8690 RK STNM 900 (1,5 mm) 900 mm 1,09 kg 1 RK-8100 RK-8700 RK STNM 1000 (1,5 mm) mm 1,1 kg 1 RK-8110 RK-8710 RK STNM 1100 (1,5 mm) mm 1,35 kg 1 RK-8300 RK-8900 RK RK-8300 STNM 3000 (1,5 mm) mm 3,50 kg 1 Stojna nástěnná STNM (,0 mm) sendzimirový žárový Objednací kód nerez nerez označení délka stojny zinek zinek ISI 30L ISI 316L (17-3 µm) (80-90 µm) (ISI 30L) (ISI 316L) [mm] RK-810 RK-870 **RK-3810 STNM 100 (,0 mm) 1 00 mm,0 kg 1 RK-8130 RK-8730 **RK STNM 1300 (,0 mm) mm,1 kg 1 RK-810 RK-870 **RK-3810 STNM 100 (,0 mm) 1 00 mm, kg 1 RK-8150 RK-8750 **RK STNM 1500 (,0 mm) mm,1 kg 1 RK-8160 RK-8760 **RK STNM 1600 (,0 mm) mm,5 kg 1 RK-8170 RK-8770 **RK STNM 1700 (,0 mm) mm,77 kg 1 RK-8180 RK-8780 **RK STNM 1800 (,0 mm) mm,90 kg 1 RK-8190 RK-8790 **RK STNM 1900 (,0 mm) mm 3,03 kg 1 Stojny řady STNM se používají k nástěnné instalaci kabelových tras, kde je nutné rozložit kotvící síly v méně kvalitním zdivu. Pomocí nosníků NZM, NZMU a NPZM, matic obdélníkových MSM/M6-M8 a příchytky vymezovací je možné na tuto stojnu kdykoli instalovat další kabelo vou trasu tzv. posuvná instalace. Pro bezpečné zakončení stojny lze použít ochrannou krytku OK 3. RK-800 RK-8800 **RK-3800 STNM 000 (,0 mm) 000 mm 3, kg 1 RK-810 RK STNM 100 (,0 mm) 100 mm 3,36 kg 1 RK-80 RK STNM 00 (,0 mm) 00 mm 3,53 kg 1 RK-830 RK STNM 300 (,0 mm) 300 mm 3,67 kg 1 RK-80 RK STNM 00 (,0 mm) 00 mm 3,8 kg 1 RK-850 RK STNM 500 (,0 mm) 500 mm 3,98 kg 1 RK-860 RK STNM 600 (,0 mm) 600 mm,16 kg 1 RK-870 RK STNM 700 (,0 mm) 700 mm,7 kg 1 RK-880 RK STNM 800 (,0 mm) 800 mm,39 kg 1 RK-890 RK STNM 900 (,0 mm) 900 mm,51 kg 1 RK-830 RK * RK-730 STNM 3000 (,0 mm) mm,70 kg 1 stojny RK STNM 6000 (,0 mm) mm 9,0 kg 1 Typ montáže - posuvná instalace (s možností dodatečného doplnění dalších tras mezi stávající) (*) prvky v provedení jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání. (**) stojny STNM v provedeni nerez ISI 30L jsou vyrobeny z plechu tloušťky 1,5 mm 57

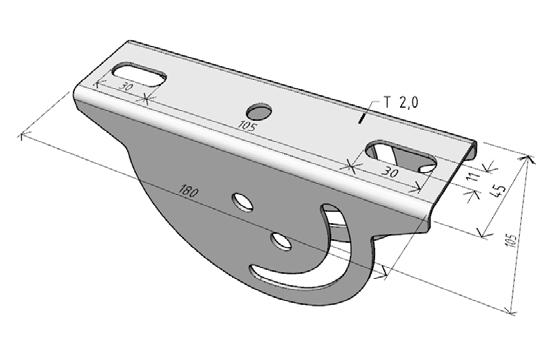

58 Držák stojny DZM STP GZ označení RK-1300 DZM STP 0, galvanicky pozinkováno žárově pozinkováno 3 nerez ISI 30 nerez ISI 316 Držák DZM STP se používá pro ukotvení stojen STPM (viz. str. 5) prostorové montáže pod vodorovné konstrukce stavby. V případě potřeby je možné tuto sestavu otočit o 180 a použít ji jako nosnou konstrukci od podlahy. Maximální nosnost držáku DZM STP v tahu je 50 kg. použitý spojovací materiál: x šroub vratový M8x0 x podložka M10 x matice M8 Úhlový držák stojny DZM STPU GZ označení RK-1310 DZM STPU 0, galvanicky pozinkováno žárově pozinkováno 3 nerez ISI 30 nerez ISI 316 Držák DZM STPU se používá pro ukotvení stojen STPM prostorové montáže pod vodorovné konstrukce stavby v situacích, kdy je potřeba kompenzovat úhlový rozdíl mezi sklonem podhledu a vodorovnou rovinou. Maximální nosnost držáku DZM STPU v tahu je 150 kg. DRŽÁKY STOJEN, PŘÍCHYTKY Příchytka vymezovací PVM GZ označení RK PVM 0,03 100/10 1 galvanicky pozinkováno žárově pozinkováno 3 nerez ISI 30 nerez ISI 316 použitý spojovací materiál: x šroub vratový M8x0 x podložka M10 x matice M8 Příchytka vymezovací PVM slouží pro vystředění nosníků NZM při ukotvení na stojně. 58

59 Spojka stojny prostorové SSPM označení RK-3095 SSPM 0,150 1 žárově pozinkováno Spojka SSPM slouží ke spojení dvou prostorových stojen STPM (viz. str. 5). Pro záruku kvalitního spojení je nezbytně nutné použít minimální množství spojovacího materiálu, který je vyspecifikován na obrázku. ukázka spojení použitý spojovací materiál: 8 šroub vratový M8 0 8 podložka M10 8 matice M8 Matice obdélníková MSM GZ označení komponenty na tomto obrázku jsou součástí balení RK MSM/M6 0, /10 RK-1895 MSM/M8 0,0 100/ galvanicky pozinkováno nerez ISI 30 Matice obdélníková MSM se v kombinaci s Příchytkou vymezovací PVM používá pro ukotvení nosníků NZMU na stojnu. V případě použití nosníků NL není příchytka vymezovací PVM potřeba. ukázka montáže montáž nosníku NZM na stojnu STNM pomocí příchytek Příchytka k I profilu PIM GZ označení RK PIM 0, /10 1 galvanicky pozinkováno žárově pozinkováno 3 nerez ISI 30 nerez ISI 316 GZ 0 3 spojovací materiál: galvanicky pozinkováno nerez ISI 30 Příchytka k I profilům PIM spolu s obdélníkovou maticí MSM/M8 slouží pro ukotvení stojen k nosníkům profilu I s maximální tloušťkou průřezu I ramene 15 mm. ukázka montáže DRŽÁKY STOJEN, PŘÍCHYTKY (*) prvky v provedení jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání. 59

60 závitová tyč M6/1 m závitová tyč M6/ m spojka závitové tyče M6x16 50 ks GZ RK RK * RK ks GZ RK-1901 RK-3901 * RK-901 GZ RK RK * RK-9051 závitová tyč M8/1 m závitová tyč M8/ m spojka závitové tyče M8x3 50 ks GZ RK-1901 RK-3901 * RK ks GZ RK-190 RK-390 * RK-90 GZ RK RK * RK-9053 kovová hmoždinka M6x5 kovová hmoždinka M8x30 kovová hmoždinka s límcem M8x30 GZ RK RK * RK-9061 GZ RK RK * RK-9065 GZ RK šroub vratový M6x16 šroub vratový M6x0 GZ RK G5 RK-9103 RK * RK-9103 GZ RK-1910 G5 RK-910 RK-3910 * RK-910 spojovací materiál šroub vratový M8x16 GZ RK-1913 G5 RK-913 RK-3913 * RK-913 šroub vratový M8x0 GZ RK-191 G5 RK-91 RK-391 * RK-91 60

61 šroub M6x16 6-ti hranná hlava šroub M6x0 6-ti hranná hlava šroub M6x0 6-ti hranná hlava GZ RK GZ RK-1916 RK RK-3916 * RK-9163 * RK-916 GZ RK RK * RK-9167 šroub M8x16 6-ti hranná hlava šroub M8x0 6-ti hranná hlava šroub M8x5 6-ti hranná hlava GZ RK GZ RK-1918 RK RK-3918 * RK-9183 * RK-918 GZ RK RK * RK-9185 šroub M8x30 6-ti hranná hlava šroub M8x0 6-ti hranná hlava šroub M8x50 6-ti hranná hlava GZ RK GZ RK RK RK * RK-9186 * RK-9187 GZ RK RK * RK-9188 šroub M8x100 6-ti hranná hlava (pro držák DZM 5) šroub M8x10 6-ti hranná hlava (pro držák DZM 5) šroub M8x10 6-ti hranná hlava (pro držák DZM 5) GZ RK RK * RK-9198 GZ RK-190 RK-390 * RK-90 GZ RK-1906 RK-3906 * RK-906 (*) prvky v provedení jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání. spojovací materiál 61

62 podložka M8 podložka M6 velkoplošná podložka M10 GZ RK-1930 G5 RK-930 RK-3930 * RK-930 GZ RK RK * RK-9311 GZ RK RK * RK-9330 podložka M8 velkoplošná matice M6 límcová (podložková) matice M8 límcová (podložková) GZ RK-1931 RK-3931 * RK-931 GZ RK-1911 G5 RK-911 RK-3911 * RK-911 GZ RK-191 RK-391 * RK-91 matice M8 GZ RK-190 G5 RK-90 RK-390 * RK-90 vrut 6 60 se 6-ti hrannou hlavou vrut 6 70 se 6-ti hrannou hlavou vrut 6 80 se 6-ti hrannou hlavou GZ RK RK * RK-9510 GZ RK RK * RK-9511 GZ RK-1951 RK-3951 * RK-951 spojovací materiál 6 vrut 8 70 se 6-ti hrannou hlavou GZ RK-1951 RK-3951 * RK-951 vrut 8 90 se 6-ti hrannou hlavou GZ RK-1953 RK-3953 * RK-953

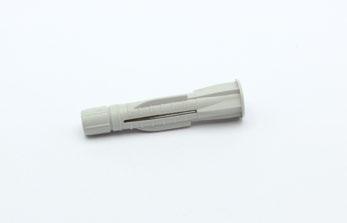

63 hmoždinka 10x60 NYLON UH-L hmoždinka 1x7 NYLON UH-L plechová hmoždinka M8/60 plast RK plast RK-1909 GZ RK plechová hmoždinka M10/60 průvleková kotva M6x65 průvleková kotva M8x85 GZ RK GZ RK GZ RK hmoždinka kov HM S M6/1x5 hmoždinka kov HM SS M8/13x55 hmoždinka kov HM S M6/1x65 GZ RK GZ RK GZ RK hmoždinka kov HM SS M8/13x68 hmoždinka sklopná KD 6 hmoždinka sklopná KD 8 GZ RK GZ RK GZ RK Chemické kotvení CH-VSF-300C letní 300ml 1 ks RK Chemické kotvení CH-VSF-300C/W zimní 300ml 1 ks RK-1960 Sítko kovové 1x1 000 mm pro chemické kotvení M6/M8 GZ RK (*) prvky v provedení jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání. prvky kotvení 63

64 lanko 3 mm (FeZn) svorka lanová 3 mm usazovací nástroj UKH pro kovovou hmoždinku M8x30 50 m GZ RK ks GZ RK ks GZ RK trapézové nůžky pro systém M střední - pro plech tl. max. 1, mm trapézové nůžky pro systém M velké - pro plech tl. max. 1,5 mm stříhač závitových tyčí M8 a M10 1 ks RK ks RK ks RK kleště HMZ 1 pro kovové hmoždinky do dutých prostor ochranná krytka pro stojny ok pro stojny STPM ochranná krytka pro stojny ok 3 pro stojny STNM 1 ks 1 ks 1 ks RK plast RK-1997 plast RK ochranný lem žlabu OLL 1 1 ks plast RD nářadí a pomůcky sprej zinkový zinek 98% (00 ml) 1 ks RK

65 ODOLNÉ KBELOVÉ TRSY Možnosti systému LINER při realizaci tras odolných v podmínkách požáru Trasy odolné v podmínkách požáru dle ČSN Všeobecné informace str Stručný přehled typů montáží str fu n kč ní inte grita

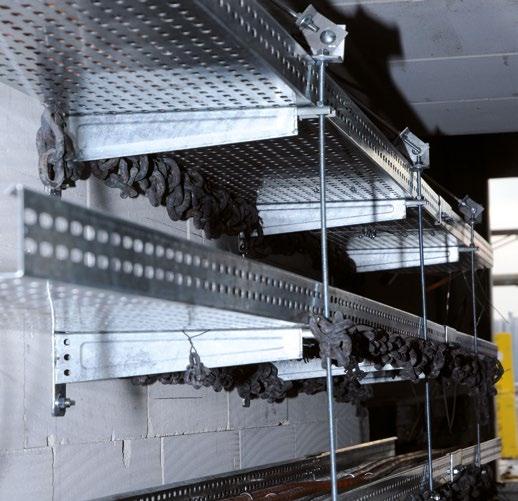

66 testování odolnosti kabelových tras Kabelový nosný systém spolu s ohniodolnými kabely (do 1 kv) musí zajistit napájení požárně bezpečnostních zařízení po dobu potřebnou k protipožárnímu zabezpečení objektu. Zejména pak v objektech, budovách nebo provozech, kde je zvýšené riziko shromáždění většího počtu osob. Proto, aby se mohl kabelový nosný systém instalovat do těchto staveb a plnit požadovanou funkci, je nejprve nutné provést potřebné zkoušky v rámci zachování funkčnosti kabelové trasy po daný čas. Tyto zkoušky se provádějí u akreditovaných certifikačních orgánů ve speciálních zkušebních komorách. V České republice norma ČSN EN specifikuje obecné zásady pro stanovení požární odolnosti různých stavebních konstrukcí, tedy i kabelových nosných systémů, vystavených normovým podmínkám požáru. Samotná zkouška probíhá dle ČSN , která stanovuje zkušební metody a požadavky pro dosažení funkčnosti nechráněných kabelových tras v podmínkách požáru. Po úspěšném absolvování těchto zkoušek dle daného teplotního scénáře, se kabelový nosný systém zařadí do tříd fukčnosti P15-10-R nebo PH15-10-R. Třídy funkčnosti nechráněné kabelové trasy dle ČSN Norma ČSN mimo jiné i specifikuje i třídu funkčnosti při požáru nechráněné kabelové trasy na Px-R nebo PHx-R dle daného požárního scénáře, kde x představuje dobu funkčnosti trasy v minutách. Označení třídy funkčnosti Px-R splňuje kritéria, dle normové teplotní křivky podle ČSN EN (narůstající teplota po celou dobu zkoušky - teplota/čas) a označení třídy funkčnosti PHx-R splňuje kritéria pro konstantní teplotu 8 C (do 30 min. teplota stoupá dle normové teplotní křivky až do hodnoty 8 C a po té zůstává konstantní). Zároveň je možné stanovit zcela individuální požární scénář a v tomto případě se funkčnost kabelové trasy klasifikuje slovním popisem s uvedením doby funkčnosti v minutách. Deformace důsledek extrémních teplot Navrhovat a provádět stavby tak, aby bylo zamezeno vzniku a šíření požáru a aby byla zachována ochrana ohrožených osob je jedním ze základních požadavků legislativy nejen v České republice, ale v celém světě. Právě pro omezení vzniku a případně zamezení šíření požáru v případě, že k němu dojde, stejně jako pro ochranu osob ohrožených požárem jsou v objektech instalována požárně bezpečnostní zařízení. Jedná se zejména o evakuační rozhlas, nouzové a protipanické osvětlení, el. požární signalizace, evakuační a požární výtahy a další. Všechna tato zařízení pro svou funkci potřebují přívod elektrické energie a často také komunikační propojení s ostatními prvky systémů bezpečnosti. Proto je nezbytně nutné, aby i v případě postupu požáru objektem byla co nejdéle zachována funkčnost těchto požárně bezpečnostních zařízení a technických zařízení budov. fu n kč ní inte grita Pohled do zkušební komory Kabelové trasy vystavené účinkům vysokých teplot podléhají deformacím způsobeným jednak tepelnou roztažností žlabů a rovněž i vlivem změny mechanických vlastností jejich materiálu. Oba tyto faktory mají vliv na to, že u kabelových tras zatížených kabeláží dojde k deformacím, které se projeví zejména jako průvěs žlabů mezi opěrnými místy. Tyto deformace kabelových tras jsou logickým 66

67 Třída funkčnosti Px-R Zkouška je prováděna dle normové teplotní křivky (teplota-čas) T [ C] C čas teplota dosažená ve zkušební komoře 15. minuta 739 C 30. minuta 8 C 90 C 8 C 739 C křivka teploty PH křivka teploty Pxx 5. minuta 90 C 60. minuta 95 C 90. minuta C 10. minuta 1 09 C 180. minuta C 15 min. 30 min. 5 min. Normová teplotní křivka P t [min.] 180 min. Třída funkčnosti PHx-R Zkouška je prováděna působením konstatní teploty s tím, že do 30 min. je průběh teplotní křivky shodný s normovou teplotní křivkou. Od 30 min. se po zbytek zkoušky udržuje konstantní teplota 8 C. Tato teplotní křivka byla navržena proto, že ve většině nových a velkých objektů jsou instalovány aktivní požárně bezpečnostní zařízení snižující teploty v prostoru v době trvání požáru (stabilní hasicí zařízení, zařízení pro odvod kouře a tepla), která mohou zamezit zvýšení teploty v prostoru nad zkoušených 8 C. Např. sprinklerové stabilní hasicí zařízení je aktivováno při překročení teploty cca 68 C (dle navrhnuté teplotní pojistky). T [ C] 8 C do 30. minuty zkoušky je průběh teploty stejný jako u křivky P křivka teploty P křivka teploty Pxx čas teplota dosažená ve zkušební komoře 15. minuta 739 C 30. minuta 8 C 30 min. Křivka konstantní teploty PH t [min.] Individuální třída funkčnosti xxx T [ C] křivka teploty P Zkouška je prováděna dle individuálního požárního scénáře a v tomto případě se funkčnost kabelové trasy klasifikuje slovním popisem s uvedením doby funkčnosti v minutách. křivka teploty PH Křivka zadavatele xx t [min.] výsledkem procesů probíhajících při expozici vysokými teplotami a je prakticky nemožné je eliminovat. Důležité je proto, aby deformace nepřekročily mezní hodnoty dané funkčností trasy jako celku (například, aby v důsledku prodloužení trasy průvěsy nedošlo k přerušení kabeláže) a rovněž, aby k deformaci kabelové trasy došlo co nejdříve, ideálně ještě před dokončením procesu tzv. keramizace kabelů a následně již k dalším deformacím nedocházelo, a nebo, aby byly co nejmenší. Při reálné instalaci funkční kabelové trasy na ni mohou působit vlivy, které nelze při samotné zkoušce simulovat, ale které ji mohou ovlivňovat, a proto je nutné dodržet určité postupy, které nám zajistí možnost aplikovat výsledky zkoušek v praxi (viz ČSN čl. 8 bod , 8. 1., atd ) Ohniodolné kabely s třídou reakce na oheň Při zkouškách zachování funkčnosti kabelové trasy se používají pouze ohniodolné kabely s třídou reakce na oheň BcaS1d0, BcaS1d1 (silové do 1 kv, sdělovací, signální ), které samostatně úspěšně prošly zkouškami v rámci své požární charakteristiky, jako je například samozhášivost, korozivita plynů, celistvost obvodu Tyto typy ka belů od jednotlivých výrobců se v případě úspěšnosti zkoušky s ka be lovým systémem a získáním třídy funkčnosti (Px-R, PHx-R) mohou používat v rámci realizací napájení požárně bezpečnostních zařízení. Námi dodávané oceloplechové žlaby LINER 1 (typ L1) a LINER (typ L) jsou úspěšně odzkoušené s ohniodolnými kabely od kabeloven PRKB PRŽSKÁ KBELOVN s.r.o., Transportkabel DIXI a.s., Lamela electric, a.s. o.z. Kabelovna Chyše. Poznámka: Na kabelové trasy s třídou funkčnosti při požáru je možné společně s ohniodolnými kabely ukládat také kabely, které funkčnost při požáru nemají, ale pouze za podmínky, že je mezi nimi dodržena minimální vzdálenost 00 mm a nebo, že jsou mezi sebou odděleny vhodnou protipožární přepážkou. Všechny kabely musejí být izolovány na nejvyšší napětí v systému (viz ČSN čl ). 67

68 normová a nenormová montáž Způsoby montáže podle: ČSN (ZP 7/008), STN a DIN 10-1 Protože je na trhu více dodavatelů kabelových nosných systémů a samozřejmě i více výrobců kabelů, jsou pro zjed no du še ní NORMOVÁ KBELOVÁ NOSNÁ KONSTRUKCE typu kabelová lávka (žlab) ve zkušebních metodikách definovány základní kabelové trasy. Při splnění definovaných požadavků dle ČSN (ZP 7/008), STN a DIN 10-1 můžeme zkoušet tzv. normovou konstrukci, která je technicky robustnější (menší rozměry, silnější stěny apod.), anebo tzv. nenormovou konstrukci. NENORMOVÁ KBELOVÁ NOSNÁ KONSTRUKCE typu kabelová lávka (žlab) ukázka nástěnné montáže Normová kabelová nosná konstrukce typu kabelová lávka (žlab) je v normě ČSN jasně specifikována a popsána v několika bodech (viz tabulka níže). Pokud kabelová nosná konstrukce typu kabelová lávka (žlab) nevyhoví v jednom ze specifikovaných bodů daných normou, je považována jako NENORMOVÁ. Požadavky šířka kabelových žlabů max. 300 mm výška bočnice žlabů 60 mm (přesně) osová vzdálenost podpěr (nosníků) 100 mm (přesně) tloušťka plechu žlabů je 1,5 mm (přesně) podíl otvorů/perforace kabelového žlabu musí být 15% ±5% volné konce nosníků musí být zafixovány pomocí závitových tyčí zajistí se tím vyztužení kabelové trasy největší mechanické zatížení 10 kg/m Výhody výsledky zkoušek funkčnosti kabelů uložených na normové kabelové konstrukci jednoho výrobce jsou přenositelné na odzkoušené normové kabelové konstrukce od jiného výrobce dle ČSN Nevýhody zásadní nevýhodou normové kabelové konstrukce oproti konstrukci nenormové je při montáži větší materiálová náročnost a především výrazně větší časová náročnost při instalaci kabelové trasy. Obojím samozřejmě vznikají vyšší finanční náklady, než u srovnatelné instalace nenormové konstrukce nemožnost zatížit kabelovou trasu kabeláží více, než 10 Kg/m, nezávisle na rozměru žlabu a ostatních prvků trasy předepsané kabelové žlaby výšky bočnice pouze 60 mm (nelze použít žlaby bočnice 50 nebo 100 mm) ukázka nástěnné montáže Nenormová kabelová nosná konstrukce typu kabelová lávka (žlab), není zatížena téměř žádným technickým omezením dle ČSN , vyjma dodržení dané kabeláže, se kterými byla úspěšně odzkoušena. Požadavky norma nestanovuje žádná technická omezení (šíře žlabů, největší mechanické zatížení žlabů, montáž žlabů - typ držáků a podobně) Výhody neomezené a tedy větší mechanické zatížení kabelové trasy větší variabilita typů montáže žlabů/rozmanitější nabídka komponentů (držáky, podpěry, nosné profily ) pro upevnění žlabů nižší materiálová náročnost = úspora nákladů výrazně jednodušší montáž = časová úspora při instalaci větší nabídka rozměrů žlabů (šířka/výška bočnice žlabů) Nevýhody nepřenositelnost zkoušek funkčnosti odzkoušených kabelů Z hlediska funkčnosti kabelové trasy je zvolený typ montáže (normová/nenormová) nepodstatný. Důležité je splnění požadavků na dobu funkčnosti. Je na projektantovi a dodavatelské firmě, který typ kabelové trasy zvolí a je pro jeho konkrétní aplikaci vhodnější. 68

69 Normová a nenormová kabelová nosná konstrukce a jejich srovnání V reálné situaci při instalaci kabelové nosné konstrukce typu kabelová lávka (žlab) není rozhodující, jestli projektant v rámci přípravy projektu, nebo realizační firma při realizaci zvolí normové, nebo nenormové provedení konstrukce. Obě možnosti provedení kabelové trasy jsou popsány normou ČSN (ZP 7/008) a obě musí pro získání příslušné třídy funkčnosti projít náročnými zkouškami. Na základě výsledků zkoušek pak získají klasifikaci konkrétní třídou funkčnosti, dle zvolené teplotní křivky, která představuje stupeň odolnosti konstrukce v podmínkách požáru a je rozhodujícím kritériem. Oba typy provedení kabelové nosné konstrukce jsou testovány na odolnost při požáru podle stejné metodiky normy ČSN V obou případech se používá zkušební zařízení a zkušební podmínky ve smyslu normy ČSN EN Pro obě provedení kabelové nosné konstrukce jsou používány stejné teplotní křivky, jsou klasifikovány stejnými třídami funkčnosti při požáru. Jediné čím se odlišují je míra volnosti v použitelnosti kabelů a to tak, že u normového provedení konstrukce je připouštěna přenositelnost výsledků testů s konkrétním typem kabelů na všechny ostatní typy kabelů se stejnou (nebo vyšší) klasifikací odolnosti při požáru. Pro nenormové provedení tato možnost zatím neexistuje a výsledky testů jsou vždy vztaženy na konkrétní typ kabelů, se kterým byla konkrétní nenormová konstrukce testována a následně klasifikována třídou funkčnosti při požáru. To je ovšem jediná skutečná nevýhoda nenormového provedení kabelové nosné konstrukce (viz srovnání v boxech na předchozí straně) a vše ostatní mluví zcela jasně ve prospěch nenormové konstrukce kabelové trasy. Závěr ze srovnání obou typů montáže Z hlediska reálné funkčnosti kabelové trasy při skutečném požáru, stejně jako z pohledu garance odolnosti potřebné pro úspěšnou kolaudaci stavby jsou oba typy montáže (normová/nenormová) srovnatelné. Důležité je jedině splnění požadavků na dobu funkčnosti kabelové trasy, v níž jsou uloženy kabely napájející požárně bezpečnostní zařízení a elektrická zařízení, která musí zůstat v provozu v případě požáru. Oba typy montáže dokáží splnit tento požadavek stejně. Použití normové nosné kabelové konstrukce typu kabelová lávka (žlab) určitým způsobem zvýhodňuje možnost přenositelnosti výsledků zkoušek kabeláže. Ostatní výhody, tedy ekonomika, flexibilita, úspornost a nižší náročnost na provedení montáže je na straně nenormových nosných kabelových konstrukcí. V reálné situaci je tedy na projektantovi a případně subjektu dodávajícímu montáž trasy, který typ kabelové trasy zvolí pro jeho konkrétní aplikaci jako vhodnější.!!! Z hlediska kabelové trasy s funkční integritou je zvolený typ montáže (normová/nenormová) nepodstatný. Důležité je splnění požadavků na třídu funkčnosti při požáru. volba normové nebo nenormové kabelové konstrukce. Obě varianty kabelové konstrukce jsou v těchto systémech lehce proveditelné a byly úspěšně odzkoušeny. Normová kabelová konstrukce Při realizaci tohoto typu kabelové konstrukce, nabízíme řešení v provedení oceloplechových perforovaných žlabů LINER 1 (typ L1) - výška bočnice 60 mm, tl. plechu 1,5 mm, maximální šířka žlabu 300 mm a jednožnačně určeným typem podpěrných míst dle normy ČSN Nenormová kabelová konstrukce Při realizaci tohoto typu kabelové konstrukce, nabízíme řešení jak v provedení oceloplechových perforovaných žlabů LINER 1 (typ L1) - výška bočnice 50 a 100 mm, tl. plechu 0,8-1,5 mm, šířka žlabů mm a různé typy podpěrných míst a nebo oceloplechových plných žlabech LINER (typ L) výška bočnice 50 a 100 mm, tl. plechu 0,8-1,0 mm, šířka žlabů mm a různé typy podpěrných míst.!!! Se sytémem LINER 1 a LINER jsou bez problému proveditelné normové i nenormové kabelové konstrukce typu kabelová lávka (žlab) Námi dodávané oceloplechové žlaby systému LINER 1 a LINER jsou uspěšně odzkoušené s ohniodolnými kabely od kabeloven PRKB PRŽSKÁ KBELOVN s.r.o., Transportkabel DIXI a.s., Lamela electric, a.s. o.z. Kabelovna Chyše.!!! Systém LINER 1 a LINER prošel zkouškami funkční integrity s velkým množstvím typů ohniodolných kabelů s třídou reakce na oheň BcaS1d0 od různých kabeloven. Kompletní přehled montáží včetně technických detailů v samostatné publikaci Protože je problematika právě pro nutnost testování s různými kabely velmi rozsáhlá, rozhodli jsme se věnovat možnostem a provedení tras s požadavkem na funkční integritu při požáru samostatnou publikaci. Kompletní přehled tras, jejich parametry, klasifikace, vazbu na konkrétní typy kabelů a nově i podrobnější návod k realizaci tras najdete v publikaci nazvané LINER - kabelové trasy s funkční integritou. Tuto publikaci si můžete v tištěné podobě vyžádat u našich obchodních zástupců. V elektronické podobě Vám je k dispozici na našich stránkách Na následujících stranách uvádíme stručný přehled základních typů montáží systému LINER 1 a LINER, které vyhovují požadavkům na zachování funkčnosti kabelových tras v podmínkách požáru podle ČSN (STN a DIN 10-1). Systémy LINER 1 a LINER z hlediska zkoušek funkční integrity a jejich dopadů na reálné použití Při realizaci kabelových tras v systému LINER 1 nebo LINER s požadavkem na funkční odolnost při požáru, je rozhodující pouze 69

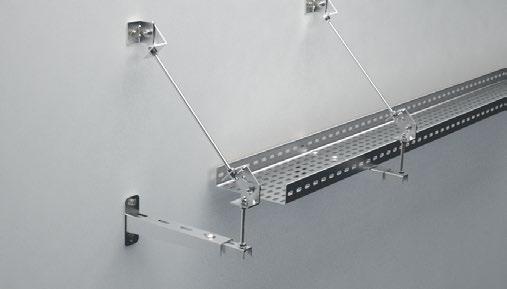

70 Stručný přehled možností montáží - Normové Nástěnná montáž standard na nosnících NL a závitových tyčích Prostorová montáž podvěšená na stojnách STPM a nosnících NL a závitových tyčích na nosnících NL kotvených standardně přímo do zdi a ZT do stěny nebo stropu na stojnách STPM kotvených do stropu přes DZM STP/STPU a nosnících NL (montáž nosníků jendostranně) a ZT do stropu Prostorová montáž závěsná na párech ZT a podpěrách PL na párech ZT kotvených o stropu a podpěrách PL Stručný přehled možností montáží - Nenormové Nástěnná montáž standard na nosnících NL Nástěnná montáž standard na nosnících NZMU na nosnících NL kotvených standardně přímo do zdi Nástěnná montáž sdružená na stojně STPM a nosnících NL na nosnících NZMU kotvených standardně přímo do zdi Nástěnná montáž sdružená na stojně STPM a nosnících NZMU 70 sdružená na stojně STPM a nosnících NL sdružená na stojně STPM a nosnících NZMU

71 Prostorová montáž podvěšená na stojnách STPM a nosnících NL Prostorová montáž podvěšená na stojnách STPM a nosnících NZMU fu n kč ní inte grita na stojnách STPM kotvených do stropu přes DZM STP/STPU a nosnících NL (montáž nosníků pouze oboustranně) na stojnách STPM kotvených do stropu přes DZM STP/STPU a nosnících NZMU (montáž nosníků jednostranně i oboustranně) Prostorová montáž závěsná standard na párech ZT kotvených o stropu a stojnách STNM Prostorová montáž závěsná standard na párech ZT kotvených o stropu a stojnách STPM na párech ZT kotvených o stropu a stojnách STNM na párech ZT kotvených o stropu a stojnách STPM Prostorová montáž závěsná lehká na ZT a držácích DSL na závitové tyči a držácích DSL - pro žlaby šířky Důležité: Společnost RKYS s.r.o. průběžně rozšiřuje svou nabídku a možnosti systému LINER L1 a L pro kabelové trasy s požadavkem na zachování funkčnosti v podmínkách požáru dle ČSN to nejen s ohledem na vývoj legislativy v ČR, ale i s ohledem na požadavky samotných realizačních firem. Proto se jednotlivé typy montáží, povrchových úprav a provedení kabelových žlabů a příslušenství neustále přidávají na základě úspěšně provedených zkoušek. To samé platí i pro rozšiřující se nabídku ohniodolných kabelů s třídou reakce na oheň od jednotlivých kabeloven, se kterými je systém zkoušen. Proto jsou uvedené typy montáží pouze ilustrativním výběrem možností systému LINER L1 a L. Podrobné informace a kompletní přehled všech aktuálních možností montáží, použitých kabelů a tříd funkčnosti kabelových tras hledeje ve specializované publikaci LINER - kabelové trasy se zachováním funkčnosti v podmínkách požáru podle ČSN , která je vám k dispozici na vyžádání u našich obchodně-technických manažerů, nebo si ji najdete na našich stránkách 71

72 PROHLÁŠENÍ O SHODĚ ve smyslu 10 a 13, odst. zákona č. /1997 Sb., o technických požadavcích na výrobky a o změně a doplnění některých zákonů, ve znění pozdějších předpisů a 13 nařízení vlády č. 163/00 Sb., kterým se stanoví technické požadavky na stavební výrobky, ve znění nařízení vlády č. 31/005 Sb. a nařízení vlády č. 15/016 Sb. Distributor: RKYS, s.r.o., Tuřanka 1519/115a, Slatina, Brno IČ: Výrobek: Oceloplechové perforované žlaby LINER, typ L1 a Oceloplechové plné žlaby LINER, typ L Výrobce: RDIC ELEKTRIK SN. VE TIC. LTD. STI., Evren Mah. Bahar Cad. No: Gunesli-Bağcilar, Istanbul, Turecko Popis a určení výrobku účel použití ve stavbě: Oceloplechové perforované a plné žlaby LINER, typ L1 a L slouží k bezpečnému uložení provozní elektrické instalace ve stavbách s požadovaným zajištěním funkčnosti obvodu v případě vzniku požáru. Způsob posouzení shody: Výrobek spadá do přílohy č. k nařízení vlády č. 163/00 Sb. v platném znění, skupina výrobků 10, pořadové číslo 17, kde je určen postup posouzení shody podle 5a certifikace výrobku. Certifikaci výrobku provedla utorizovaná osoba č. 16 PVUS, a.s., Prosecká 1/7, Praha 9, IČ: Doklady z procesu posouzení shody: 1. Certifikát č. 16/C5a/018/0181 ze dne , vydal PVUS, a.s., Praha, O 16. Protokol o certifikaci č. P-16/C5a/018/0181 ze dne , vydal PVUS, a.s., Praha, O Stavební technické osvědčení č. S-16/C5a/018/0181 ze dne , platnost osvědčení do , vydal PVUS, a.s., Praha, O 16. Protokol o posouzení systému řízení výroby u výrobce č. Z /D ze dne vydal PVUS, a.s., O 16 Seznam technických předpisů a technických norem použitých při posouzení shody: Nařízení vlády č. 163/00 Sb., kterým se stanoví technické požadavky na vybrané stavební výrobky, ve znění nařízení vlády č. 31/005 Sb. a nařízení vlády č.15/016 Sb. Vyhláška MV č. 3/008 Sb., o technických podmínkách požární ochrany staveb ve znění vyhlášky č. 68/011 Sb. Vyhláška MV č. 6/001 Sb., o stanovení podmínek požární bezpečnosti a výkonu státního požárního dozoru (vyhláška o požární prevenci), ve znění vyhl. č. 1/01 Sb. Vyhláška MMR č. 68/009 Sb., o obecných technických požadavcích na výstavbu, ve znění vyhlášky č. 0/01 Sb. 1/1 7 Kompletní znění dokumentů certifikáty a zkušební protokoly najdete na

73 Žlaby L1 perforované RD m Žlab L1 50/50 0,6mm - perforovaný 10 RD m Žlab L1 50/50 0,8mm - perforovaný 10 RD m Žlab L1 100/50 0,8mm - perforovaný 10 RD m Žlab L1 10/50 0,6mm - perforovaný 10 RD m Žlab L1 10/50 0,8mm - perforovaný 10 RD m Žlab L1 160/50 0,8mm - perforovaný 10 RD m Žlab L1 00/50 0,8mm - perforovaný 10 RD m Žlab L1 60/50 0,8mm - perforovaný 10 RD m Žlab L1 60/50 1,0mm - perforovaný 10 RD m Žlab L1 300/50 1,0mm - perforovaný 10 RD m Žlab L1 00/50 1,0mm - perforovaný 10 RD m Žlab L1 00/50 1,mm - perforovaný 10 RD m Žlab L1 500/50 1,0mm - perforovaný 10 RD m Žlab L1 500/50 1,mm - perforovaný 10 RD m Žlab L1 100/100 0,8mm - perforovaný 1 RD m Žlab L1 10/100 0,8mm - perforovaný 1 RD m Žlab L1 160/100 0,8mm - perforovaný 1 RD m Žlab L1 00/100 1,0mm - perforovaný 1 RD m Žlab L1 60/100 1,0mm - perforovaný 1 RD m Žlab L1 300/100 1,0mm - perforovaný 1 RD m Žlab L1 300/100 1,mm - perforovaný 1 RD m Žlab L1 00/100 1,0mm - perforovaný 1 RD m Žlab L1 00/100 1,mm - perforovaný 1 RD m Žlab L1 500/100 1,0mm - perforovaný 1 RD m Žlab L1 500/100 1,mm - perforovaný 1 Žlaby L1 - perforované RD m Žlab L1 50/50-P 1,5mm - perforovaný 10 RD m Žlab L1 100/50-P 1,5mm - perforovaný 10 RD m Žlab L1 10/50-P 1,5mm - perforovaný 10 RD m Žlab L1 160/50-P 1,5mm - perforovaný 10 RD m Žlab L1 00/50-P 1,5mm - perforovaný 10 RD m Žlab L1 60/50-P 1,5mm - perforovaný 10 RD m Žlab L1 300/50-P 1,5mm - perforovaný 10 RD m Žlab L1 00/50-P 1,5mm - perforovaný 10 RD m Žlab L1 500/50-P 1,5mm - perforovaný 10 RD m Žlab L1 80/60-P 1,5mm - perforovaný 11 RD m Žlab L1 100/60-P 1,5mm - perforovaný 11 RD m Žlab L1 10/60-P 1,5mm - perforovaný 11 RD m Žlab L1 160/60-P 1,5mm - perforovaný 11 RD m Žlab L1 00/60-P 1,5mm - perforovaný 11 RD m Žlab L1 60/60-P 1,5mm - perforovaný 11 RD m Žlab L1 300/60-P 1,5mm - perforovaný 11 RD m Žlab L1 100/100-P 1,5mm - perforovaný 1 RD m Žlab L1 00/100-P 1,5mm - perforovaný 1 RD m Žlab L1 300/100-P 1,5mm - perforovaný 1 RD m Žlab L1 00/100-P 1,5mm - perforovaný 1 RD m Žlab L1 500/100-P 1,5mm - perforovaný 1 Žlaby L1 - perforované zesílené RD m Žlab L1 00/100,0 mm - perforovaný zesílený 1 RD m Žlab L1 300/100,0 mm - perforovaný zesílený 1 Žlaby L - bez perforace RD m Žlab L 50/50 0,6mm - bez perforace 13 RD m Žlab L 50/50 0,8mm - bez perforace 13 RD m Žlab L 100/50 0,8mm - bez perforace 13 RD m Žlab L 10/50 0,6mm - bez perforace 13 RD m Žlab L 10/50 0,8mm - bez perforace 13 RD m Žlab L 160/50 0,8mm - bez perforace 13 RD m Žlab L 00/50 0,8mm - bez perforace 13 RD m Žlab L 60/50 0,8mm - bez perforace 13 str. str. str. str. rejstřík RD m Žlab L 60/50 1,0mm - bez perforace 13 RD m Žlab L 300/50 1,0mm - bez perforace 13 RD m Žlab L 00/50 1,0mm - bez perforace 13 RD m Žlab L 00/50 1,mm - bez perforace 13 RD m Žlab L 500/50 1,0mm - bez perforace 13 RD m Žlab L 500/50 1,mm - bez perforace 13 RD m Žlab L 100/100 0,8mm - bez perforace 13 RD m Žlab L 10/100 0,8mm - bez perforace 13 RD m Žlab L 160/100 0,8mm - bez perforace 13 RD m Žlab L 00/100 1,0mm - bez perforace 13 RD m Žlab L 60/100 1,0mm - bez perforace 13 RD m Žlab L 300/100 1,0mm - bez perforace 13 RD m Žlab L 300/100 1,mm - bez perforace 13 RD m Žlab L 00/100 1,0mm - bez perforace 13 RD m Žlab L 00/100 1,mm - bez perforace 13 RD m Žlab L 500/100 1,0mm - bez perforace 13 RD m Žlab L 500/100 1,mm - bez perforace 13 Víka VL - pro L1 + L RD m Víko VL 50 0,8mm RD m Víko VL 80 0,8mm RD m Víko VL 100 0,8mm RD m Víko VL 10 0,8mm RD m Víko VL 160 0,8mm RD m Víko VL 00 0,8mm RD m Víko VL 60 0,8mm RD m Víko VL 300 1,0mm RD m Víko VL 00 1,0mm RD m Víko VL 500 1,0mm Kabelové přepážky KPL - pro L1 + L RD m Kabelová přepážka KPL 50 0,8mm RD m Kabelová přepážka KPL 60 0,8mm RD m Kabelová přepážka KPL 60 1,5mm RD-3713x10-3m Kabelová přepážka KPL 100 1,0mm Spojky - pro L1 + L RD Spojka SL 1/50 (10mm) 16 RD Spojka SL /50 (0mm) 16 RD Spojka SL 3/50 (0mm) 16 RD Spojka SL /50 (0mm) 16 RD Spojka SL 3/60 (0mm) 16 RD Spojka SL 1/100 (10mm) 16 RD Spojka SL /100 (0mm) 16 RD Spojka SL 3/100 (0mm) 16 RD Spojka kloubová horizontální SKHL RD Spojka kloubová horizontální SKHL RD Spojka kloubová horizontální SKHL RD Spojka pevná-tvarovací SPTL RD Spojka pevná-tvarovací SPTL RD Spojka pevná-tvarovací SPTL RD Spojka víka SVL RD Spojka víka SVL RD Spojka víka SVL RD Spojovací sada SSL M8 19 Kolena KL 90 R50 - pro L1 RD Koleno KL1 90 R50 80/60 8 RD Koleno KL1 90 R50 100/60 8 RD Koleno KL1 90 R50 10/60 8 RD Koleno KL1 90 R50 160/60 8 RD-3010 Koleno KL1 90 R50 00/60 8 str. str. str. str. 73

74 Kolena KL 90 R50 - pro L1 + L str. RD-3001 Koleno KL 90 R50 50/50 0 RD-3003 Koleno KL 90 R50 100/50 0 RD-300 Koleno KL 90 R50 10/50 0 RD-3005 Koleno KL 90 R50 160/50 0 RD-3006 Koleno KL 90 R50 00/50 0 RD-3007 Koleno KL 90 R50 60/50 0 RD-306 Koleno KL 90 R50 100/ RD-307 Koleno KL 90 R50 10/ RD-308 Koleno KL 90 R50 160/ RD-309 Koleno KL 90 R50 00/ RD-3050 Koleno KL 90 R50 60/ RD-3051 Koleno KL 90 R50 300/ RD-305 Koleno KL 90 R50 00/ RD-3053 Koleno KL 90 R50 500/ Víko kolena VKL 90 R50 - pro L1 + L str. RD Víko kolena VKL 90 R RD Víko kolena VKL 90 R RD Víko kolena VKL 90 R RD Víko kolena VKL 90 R RD Víko kolena VKL 90 R RD Víko kolena VKL 90 R RD Víko kolena VKL 90 R RD Víko kolena VKL 90 R RD Víko kolena VKL 90 R RD Víko kolena VKL 90 R Kolena KL 90 R300 - pro L1 str. RD Koleno KL1 90 R300 80/60 8 RD Koleno KL1 90 R /60 8 RD Koleno KL1 90 R300 10/60 8 RD Koleno KL1 90 R /60 8 RD Koleno KL1 90 R300 00/60 8 RD Koleno KL1 90 R300 60/60 8 RD-3301 Koleno KL1 90 R /60 8 Kolena KL 90 R300 - pro L str. RD Koleno KL 90 R300 50/50 0 RD Koleno KL 90 R /50 0 RD-3300 Koleno KL 90 R300 10/50 0 RD Koleno KL 90 R /50 0 RD Koleno KL 90 R300 00/50 0 RD Koleno KL 90 R300 60/50 0 RD Koleno KL 90 R /50 0 RD Koleno KL 90 R300 00/50 0 RD Koleno KL 90 R /50 0 RD-3306 Koleno KL 90 R / RD-3307 Koleno KL 90 R300 10/ RD-3308 Koleno KL 90 R / RD-3309 Koleno KL 90 R300 00/ RD Koleno KL 90 R300 60/ RD Koleno KL 90 R / RD-3305 Koleno KL 90 R300 00/ RD Koleno KL 90 R / Víko kolena VKL 90 R300 - pro L1 + L str. RD Víko kolena VKL 90 R RD Víko kolena VKL 90 R RD Víko kolena VKL 90 R RD Víko kolena VKL 90 R RD Víko kolena VKL 90 R RD Víko kolena VKL 90 R RD Víko kolena VKL 90 R RD Víko kolena VKL 90 R RD Víko kolena VKL 90 R RD Víko kolena VKL 90 R Koleno light KLL - pro L1 + L str. RD Víko kolena KLL 50 RD Víko kolena KLL RD Víko kolena KLL Koleno tvarovací vnitřní/vnější KTWL - pro L1 + L str. RD Koleno tvarovací vnitřní/vnější KTWL 50/50 5 RD Koleno tvarovací vnitřní/vnější KTWL 100/50 5 RD Koleno tvarovací vnitřní/vnější KTWL 10/50 5 RD Koleno tvarovací vnitřní/vnější KTWL 160/50 5 RD Koleno tvarovací vnitřní/vnější KTWL 00/50 5 RD Koleno tvarovací vnitřní/vnější KTWL 60/50 5 RD Koleno tvarovací vnitřní/vnější KTWL 300/50 5 RD Koleno tvarovací vnitřní/vnější KTWL 00/50 5 RD Koleno tvarovací vnitřní/vnější KTWL 500/50 5 RD Koleno tvarovací vnitřní/vnější KTWL 80/60 33 RD Koleno tvarovací vnitřní/vnější KTWL 100/60 33 RD Koleno tvarovací vnitřní/vnější KTWL 10/60 33 RD Koleno tvarovací vnitřní/vnější KTWL 160/60 33 RD Koleno tvarovací vnitřní/vnější KTWL 00/60 33 RD Koleno tvarovací vnitřní/vnější KTWL 60/60 33 RD-3901 Koleno tvarovací vnitřní/vnější KTWL 300/60 33 RD Koleno tvarovací vnitřní/vnější KTWL 100/100 1 RD Koleno tvarovací vnitřní/vnější KTWL 10/100 1 RD Koleno tvarovací vnitřní/vnější KTWL 160/100 1 RD Koleno tvarovací vnitřní/vnější KTWL 00/100 1 RD Koleno tvarovací vnitřní/vnější KTWL 60/100 1 RD Koleno tvarovací vnitřní/vnější KTWL 300/100 1 RD Koleno tvarovací vnitřní/vnější KTWL 00/100 1 RD Koleno tvarovací vnitřní/vnější KTWL 500/100 1 Víko kolena vnitřního tvarovacího VKTWL - pro L1 + L str. RD Víko kolena tvarovacího vnitřní/vnější VKTWL 50 9 RD Víko kolena tvarovacího vnitřní/vnější VKTWL 80 9 RD Víko kolena tvarovacího vnitřní/vnější VKTWL RD Víko kolena tvarovacího vnitřní/vnější VKTWL 10 9 RD Víko kolena tvarovacího vnitřní/vnější VKTWL RD Víko kolena tvarovacího vnitřní/vnější VKTWL 00 9 RD Víko kolena tvarovacího vnitřní/vnější VKTWL 60 9 RD Víko kolena tvarovacího vnitřní/vnější VKTWL RD Víko kolena tvarovacího vnitřní/vnější VKTWL 00 9 RD Víko kolena tvarovacího vnitřní/vnější VKTWL T-kus TL-R50 - pro L1 str. RD T-kus TL1-R50 80/60 9 RD T-kus TL1-R50 100/60 9 RD T-kus TL1-R50 10/60 9 RD T-kus TL1-R50 160/60 9 RD T-kus TL1-R50 00/60 9 T-kus TL-R50 - pro L1 + L str. RD T-kus TL-R50 50/50 1 RD T-kus TL-R50 100/50 1 RD T-kus TL-R50 10/50 1 RD T-kus TL-R50 160/50 1 RD T-kus TL-R50 00/50 1 RD T-kus TL-R50 60/50 1 RD T-kus TL-R50 100/ RD T-kus TL-R50 10/ RD T-kus TL-R50 160/ RD T-kus TL-R50 00/ RD T-kus TL-R50 60/ RD T-kus TL-R50 300/ RD T-kus TL-R50 00/ RD T-kus TL-R50 500/

75 Víko T-kusu VTL-R50 - pro L1 + L RD Víko T-kusu VTL-R RD Víko T-kusu VTL-R RD Víko T-kusu VTL-R RD Víko T-kusu VTL-R RD Víko T-kusu VTL-R RD Víko T-kusu VTL-R RD Víko T-kusu VTL-R RD Víko T-kusu VTL-R RD Víko T-kusu VTL-R RD Víko T-kusu VTL-R str. T-kus TL1-R300 - pro L1 str. RD T-kus TL1-R300 80/60 9 RD T-kus TL1-R /60 9 RD T-kus TL1-R300 10/60 9 RD T-kus TL1-R /60 9 RD T-kus TL1-R300 00/60 9 RD T-kus TL1-R300 60/60 9 RD-3301 T-kus TL1-R /60 9 T-kus TL-R300 - pro L1 + L str. RD T-kus TL-R300 50/50 1 RD T-kus TL-R /50 1 RD-3300 T-kus TL-R300 10/50 1 RD T-kus TL-R /50 1 RD T-kus TL-R300 00/50 1 RD T-kus TL-R300 60/50 1 RD T-kus TL-R /50 1 RD T-kus TL-R300 00/50 1 RD T-kus TL-R /50 1 RD-3306 T-kus TL-R / RD-3307 T-kus TL-R300 10/ RD-3308 T-kus TL-R / RD-3309 T-kus TL-R300 00/ RD T-kus TL-R300 60/ RD T-kus TL-R / RD-3305 T-kus TL-R300 00/ RD T-kus TL-R / Víko T-kusu VTL-R300 - pro L1 + L str. RD Víko T-kusu VTL-R RD Víko T-kusu VTL-R RD Víko T-kusu VTL-R RD Víko T-kusu VTL-R RD Víko T-kusu VTL-R RD Víko T-kusu VTL-R RD Víko T-kusu VTL-R RD Víko T-kusu VTL-R RD Víko T-kusu VTL-R RD Víko T-kusu VTL-R T-kus light TLL - pro L1 + L RD T-kus TLL-1 50/50 RD T-kus TLL-1 100/50 RD T-kus TLL-1 10/50 RD T-kus TLL-1 160/50 RD T-kus TLL-1 00/50 RD T-kus TLL-1 60/50 RD T-kus TLL-1 300/50 RD T-kus TLL-1 00/50 RD T-kus TLL-1 500/50 RD T-kus TLL-1 80/60 30 RD T-kus TLL-1 100/60 30 RD T-kus TLL-1 10/60 30 RD T-kus TLL-1 160/60 30 str. RD T-kus TLL-1 00/60 30 RD T-kus TLL-1 60/60 30 RD T-kus TLL-1 300/60 30 RD T-kus TLL-1 50/ RD T-kus TLL-1 100/ RD T-kus TLL-1 10/ RD T-kus TLL-1 160/ RD T-kus TLL-1 00/ RD T-kus TLL-1 60/ RD T-kus TLL-1 300/ RD T-kus TLL-1 00/ RD T-kus TLL-1 500/ Víko T-kusu light VTLL - pro L1 + L RD Víko T-kusu VTLL-1 50/50 8 RD Víko T-kusu VTLL-1 100/50 8 RD Víko T-kusu VTLL-1 10/50 8 RD Víko T-kusu VTLL-1 160/50 8 RD Víko T-kusu VTLL-1 00/50 8 RD Víko T-kusu VTLL-1 60/50 8 RD Víko T-kusu VTLL-1 300/50 8 RD Víko T-kusu VTLL-1 00/50 8 RD Víko T-kusu VTLL-1 500/50 8 RD Víko T-kusu VTLL-1 500/50 8 T-kus vertikální TVL - pro L1 + L RD T-kus verikální TVL 100/50 RD T-kus verikální TVL 10/50 RD T-kus verikální TVL 160/50 RD T-kus verikální TVL 00/50 RD T-kus verikální TVL 60/50 RD T-kus verikální TVL 300/50 RD T-kus verikální TVL 00/50 RD T-kus verikální TVL 500/50 RD T-kus verikální TVL 100/60 3 RD T-kus verikální TVL 10/60 3 RD T-kus verikální TVL 160/60 3 RD T-kus verikální TVL 00/60 3 RD T-kus verikální TVL 60/60 3 RD T-kus verikální TVL 300/60 3 RD T-kus verikální TVL 100/100 0 RD T-kus verikální TVL 10/100 0 RD T-kus verikální TVL 160/100 0 RD T-kus verikální TVL 00/100 0 RD T-kus verikální TVL 60/100 0 RD T-kus verikální TVL 300/100 0 RD T-kus verikální TVL 00/100 0 RD T-kus verikální TVL 500/100 0 str. str. Kříž KRL1-R50 - pro L1 str. RD Kříž KRL1-R50 80/60 31 RD Kříž KRL1-R50 100/60 31 RD Kříž KRL1-R50 10/60 31 RD Kříž KRL1-R50 160/60 31 RD Kříž KRL1-R50 00/60 31 Kříž KRL-R50 - pro L1 + L str. RD Kříž KRL-R50 50/50 3 RD Kříž KRL-R50 100/50 3 RD Kříž KRL-R50 10/50 3 RD Kříž KRL-R50 160/50 3 RD Kříž KRL-R50 00/50 3 RD Kříž KRL-R50 100/ RD Kříž KRL-R50 10/ RD Kříž KRL-R50 160/ RD Kříž KRL-R50 00/ RD Kříž KRL-R50 60/

76 76 Víko kříže VKRL-R50 - pro L1 + L RD Víko kříže VKRL-R RD Víko kříže VKRL-R RD Víko kříže VKRL-R RD Víko kříže VKRL-R RD Víko kříže VKRL-R RD Víko kříže VKRL-R RD Víko kříže VKRL-R str. Kříž KRL1-R300 - pro L1 + L str. RD Kříž KRL1-R300 80/60 31 RD Kříž KRL1-R /60 31 RD Kříž KRL1-R300 10/60 31 RD Kříž KRL1-R /60 31 RD Kříž KRL1-R300 00/60 31 RD Kříž KRL1-R300 60/60 31 RD Kříž KRL1-R /60 31 Kříž KRL-R300 - pro L str. RD Kříž KRL-R300 50/50 3 RD Kříž KRL-R /50 3 RD Kříž KRL-R300 10/50 3 RD Kříž KRL-R /50 3 RD Kříž KRL-R300 00/50 3 RD Kříž KRL-R300 60/50 3 RD Kříž KRL-R /50 3 RD Kříž KRL-R300 00/50 3 RD Kříž KRL-R /50 3 RD Kříž KRL-R / RD Kříž KRL-R300 10/ RD Kříž KRL-R / RD Kříž KRL-R300 00/ RD Kříž KRL-R300 60/ RD Kříž KRL-R / RD Kříž KRL-R300 00/ RD Kříž KRL-R / Víko kříže VKRL-R300 - pro L1 + L RD Víko kříže VKRL-R RD Víko kříže VKRL-R RD Víko kříže VKRL-R RD Víko kříže VKRL-R RD Víko kříže VKRL-R RD Víko kříže VKRL-R RD Víko kříže VKRL-R RD Víko kříže VKRL-R RD Víko kříže VKRL-R RD Víko kříže VKRL-R Redukční díl univerzální - RDUL - pro L1 + L str. RD Redukční díl univerzální RDUL-50x50 7 RD Redukční díl univerzální RDUL-55x50 7 RD Redukční díl univerzální RDUL-60x50 7 RD Redukční díl univerzální RDUL-70x50 7 RD Redukční díl univerzální RDUL-75x50 7 RD Redukční díl univerzální RDUL-80x50 7 RD Redukční díl univerzální RDUL-90x50 7 RD Redukční díl univerzální RDUL-100x50 7 RD Redukční díl univerzální RDUL-105x50 7 RD Redukční díl univerzální RDUL-110x50 7 RD Redukční díl univerzální RDUL-10x50 7 RD Redukční díl univerzální RDUL-15x50 7 RD Redukční díl univerzální RDUL-10x50 7 RD Redukční díl univerzální RDUL-150x50 7 RD Redukční díl univerzální RDUL-160x50 7 RD Redukční díl univerzální RDUL-170x50 7 RD Redukční díl univerzální RDUL-175x50 7 RD Redukční díl univerzální RDUL-180x50 7 str. RD Redukční díl univerzální RDUL-190x50 7 RD Redukční díl univerzální RDUL-00x50 7 RD Redukční díl univerzální RDUL-10x50 7 RD-3750 Redukční díl univerzální RDUL-0x50 7 RD-3755 Redukční díl univerzální RDUL-5x50 7 RD-3750 Redukční díl univerzální RDUL-0x50 7 RD Redukční díl univerzální RDUL-50x50 7 RD Redukční díl univerzální RDUL-80x50 7 RD Redukční díl univerzální RDUL-300x50 7 RD Redukční díl univerzální RDUL-30x50 7 RD Redukční díl univerzální RDUL-30x50 7 RD Redukční díl univerzální RDUL-350x50 7 RD Redukční díl univerzální RDUL-380x50 7 RD Redukční díl univerzální RDUL-00x50 7 RD Redukční díl univerzální RDUL-50x50 7 RD Redukční díl univerzální RDUL-60x60 35 RD Redukční díl univerzální RDUL-80x60 35 RD Redukční díl univerzální RDUL-100x60 35 RD Redukční díl univerzální RDUL-10x60 35 RD Redukční díl univerzální RDUL-10x60 35 RD Redukční díl univerzální RDUL-160x60 35 RD Redukční díl univerzální RDUL-180x60 35 RD Redukční díl univerzální RDUL-00x60 35 RD-3760 Redukční díl univerzální RDUL-0x60 35 RD Redukční díl univerzální RDUL-50x100 3 RD Redukční díl univerzální RDUL-55x100 3 RD Redukční díl univerzální RDUL-60x100 3 RD Redukční díl univerzální RDUL-70x100 3 RD Redukční díl univerzální RDUL-75x100 3 RD Redukční díl univerzální RDUL-80x100 3 RD Redukční díl univerzální RDUL-90x100 3 RD Redukční díl univerzální RDUL-100x100 3 RD Redukční díl univerzální RDUL-105x100 3 RD Redukční díl univerzální RDUL-110x100 3 RD Redukční díl univerzální RDUL-10x100 3 RD Redukční díl univerzální RDUL-15x100 3 RD Redukční díl univerzální RDUL-10x100 3 RD Redukční díl univerzální RDUL-150x100 3 RD Redukční díl univerzální RDUL-160x100 3 RD Redukční díl univerzální RDUL-170x100 3 RD Redukční díl univerzální RDUL-175x100 3 RD Redukční díl univerzální RDUL-180x100 3 RD Redukční díl univerzální RDUL-190x100 3 RD Redukční díl univerzální RDUL-00x100 3 RD Redukční díl univerzální RDUL-10x100 3 RD-3790 Redukční díl univerzální RDUL-0x100 3 RD-3795 Redukční díl univerzální RDUL-5x100 3 RD-3790 Redukční díl univerzální RDUL-0x100 3 RD Redukční díl univerzální RDUL-50x100 3 RD Redukční díl univerzální RDUL-80x100 3 RD Redukční díl univerzální RDUL-300x100 3 RD Redukční díl univerzální RDUL-30x100 3 RD Redukční díl univerzální RDUL-30x100 3 RD Redukční díl univerzální RDUL-350x100 3 RD Redukční díl univerzální RDUL-380x100 3 RD Redukční díl univerzální RDUL-00x100 3 RD Redukční díl univerzální RDUL-50x100 3 Koncový díl (záslepka) KDL - pro L1 + L str. RD Koncový díl (záslepka) KDL 50/50 6 RD Koncový díl (záslepka) KDL 100/50 6 RD Koncový díl (záslepka) KDL 10/50 6 RD Koncový díl (záslepka) KDL 160/50 6 RD Koncový díl (záslepka) KDL 00/50 6 RD Koncový díl (záslepka) KDL 60/50 6 RD Koncový díl (záslepka) KDL 300/50 6 RD Koncový díl (záslepka) KDL 00/50 6 RD Koncový díl (záslepka) KDL 500/50 6

77 RD Koncový díl (záslepka) KDL 80/60 3 RD Koncový díl (záslepka) KDL 100/60 3 RD Koncový díl (záslepka) KDL 10/60 3 RD Koncový díl (záslepka) KDL 160/60 3 RD Koncový díl (záslepka) KDL 00/60 3 RD Koncový díl (záslepka) KDL 60/60 3 RD-3801 Koncový díl (záslepka) KDL 300/60 3 RD Koncový díl (záslepka) KDL 100/100 RD Koncový díl (záslepka) KDL 10/100 RD Koncový díl (záslepka) KDL 160/100 RD Koncový díl (záslepka) KDL 00/100 RD Koncový díl (záslepka) KDL 60/100 RD Koncový díl (záslepka) KDL 300/100 RD Koncový díl (záslepka) KDL 00/100 RD Koncový díl (záslepka) KDL 500/100 Držák univerzální DUL - pro L1 + L str. RD Držák univerzální DUL 1 5 Držáky boční DBL - pro L1 + L RD Držák boční DBL RD Držák boční DBL Držák středový DSL - pro L1 + L RD Držák středový DSL RD Držák středový DSL RD Držák středový DSL RD x Držák středový DSL RD Držák středový DSL RD Držák středový DSL RD Držák středový DSL Držák prodlužovací DPL RD Držák prodlužovací pro nosník NL DPL 5 str. str. str. Držák ÚHLOVÝ DnuL - pro L1 + L str. RD Držák úhlový DNUL 51 Držák C prostorový DCPL - pro L1 + L str. RD Držák C prostorový DCPL RD Držák C prostorový DCPL RD Držák C prostorový DCPL RD Držák C prostorový DCPL Držák nástěnný (stoupačkový) DNL - pro L1 + L str. RD Držák nástěnný (stoupačkový) DNL RD Držák nástěnný (stoupačkový) DNL RD Držák nástěnný (stoupačkový) DNL RD Držák nástěnný (stoupačkový) DNL RD Držák nástěnný (stoupačkový) DNL Držáky systému MERKUR - funkční pro systém linear str. RK-100 Držák DZM 5 RK-1050 Držák DZM 5 53 RK-1090 Držák DZM 9 53 RK-1300 Držák DZM STP 58 RK-1310 Držák DZM STPU 58 Nosník NL - pro L1 + L str. RD Nosník NL RD Nosník NL 10 5 RD Nosník NL 00 5 RD Nosník NL RD Nosník NL 00 5 RD Nosník NL Nosník NZMU - pro L1 + L str. RK Nosník NZMU RK-1530 Nosník NZMU 00 5 RK Nosník NZMU RK-1530 Nosník NZMU 00 5 RK Nosník NZMU RK Nosník NZMU Podpěra PL - pro L1 + L str. RD Podpěra PL RD Podpěra PL RD Podpěra PL RD Podpěra PL RD Podpěra PL RD Podpěra PL RD Podpěra PL Stojny - prostorové (sílá stěny 1,5 mm nebo,0 mm) - L1 + L str. RK-700 Stojna STPM 00 (1,5mm) prostorová 56 RK-705 Stojna STPM 50 (1,5mm) prostorová 56 RK-7030 Stojna STPM 300 (1,5mm) prostorová 56 RK-700 Stojna STPM 00 (1,5mm) prostorová 56 RK-7050 Stojna STPM 500 (1,5mm) prostorová 56 RK-7060 Stojna STPM 600 (1,5mm) prostorová 56 RK-7070 Stojna STPM 700 (1,5mm) prostorová 56 RK-7080 Stojna STPM 800 (1,5mm) prostorová 56 RK-7090 Stojna STPM 900 (1,5mm) prostorová 56 RK-7100 Stojna STPM 1000 (1,5mm) prostorová 56 RK-7110 Stojna STPM 1100 (1,5mm) prostorová 56 RK-710 Stojna STPM 100 (,0mm) prostorová 56 RK-7130 Stojna STPM 1300 (,0mm) prostorová 56 RK-710 Stojna STPM 100 (,0mm) prostorová 56 RK-7150 Stojna STPM 1500 (,0mm) prostorová 56 RK-7160 Stojna STPM 1600 (,0mm) prostorová 56 RK-7170 Stojna STPM 1700 (,0mm) prostorová 56 RK-7180 Stojna STPM 1800 (,0mm) prostorová 56 RK-7190 Stojna STPM 1900 (,0mm) prostorová 56 RK-700 Stojna STPM 000 (,0mm) prostorová 56 RK-710 Stojna STPM 100 (,0mm) prostorová 56 RK-70 Stojna STPM 00 (,0mm) prostorová 56 RK-730 Stojna STPM 300 (,0mm) prostorová 56 RK-70 Stojna STPM 00 (,0mm) prostorová 56 RK-750 Stojna STPM 500 (,0mm) prostorová 56 RK-760 Stojna STPM 600 (,0mm) prostorová 56 RK-770 Stojna STPM 700 (,0mm) prostorová 56 RK-780 Stojna STPM 800 (,0mm) prostorová 56 RK-790 Stojna STPM 900 (,0mm) prostorová 56 RK-7300 Stojna STPM 3000 (1,5mm) prostorová 56 RK-730 Stojna STPM 3000 (,0mm) prostorová 56 RK-760 Stojna STPM 6000 (,0mm) prostorová 56 Stojny - nástěnné (síla stěny 1,5 mm nebo,0 mm) - L1 + L str. RK-800 Stojna STNM 00 (1,5mm) nástěnná 57 RK-805 Stojna STNM 50 (1,5mm) nástěnná 57 RK-8030 Stojna STNM 300 (1,5mm) nástěnná 57 RK-800 Stojna STNM 00 (1,5mm) nástěnná 57 RK-8050 Stojna STNM 500 (1,5mm) nástěnná 57 RK-8060 Stojna STNM 600 (1,5mm) nástěnná 57 RK-8070 Stojna STNM 700 (1,5mm) nástěnná 57 RK-8080 Stojna STNM 800 (1,5mm) nástěnná 57 RK-8090 Stojna STNM 900 (1,5mm) nástěnná 57 RK-8100 Stojna STNM 1000 (1,5mm) nástěnná 57 RK-8110 Stojna STNM 1100 (1,5mm) nástěnná 57 77

78 RK-810 Stojna STNM 100 (,0mm) nástěnná 57 RK-8130 Stojna STNM 1300 (,0mm) nástěnná 57 RK-810 Stojna STNM 100 (,0mm) nástěnná 57 RK-8150 Stojna STNM 1500 (,0mm) nástěnná 57 RK-8160 Stojna STNM 1600 (,0mm) nástěnná 57 RK-8170 Stojna STNM 1700 (,0mm) nástěnná 57 RK-8180 Stojna STNM 1800 (,0mm) nástěnná 57 RK-8190 Stojna STNM 1900 (,0mm) nástěnná 57 RK-800 Stojna STNM 000 (,0mm) nástěnná 57 RK-810 Stojna STNM 100 (,0mm) nástěnná 57 RK-80 Stojna STNM 00 (,0mm) nástěnná 57 RK-830 Stojna STNM 300 (,0mm) nástěnná 57 RK-80 Stojna STNM 00 (,0mm) nástěnná 57 RK-850 Stojna STNM 500 (,0mm) nástěnná 57 RK-860 Stojna STNM 600 (,0mm) nástěnná 57 RK-870 Stojna STNM 700 (,0mm) nástěnná 57 RK-880 Stojna STNM 800 (,0mm) nástěnná 57 RK-890 Stojna STNM 900 (,0mm) nástěnná 57 RK-8300 Stojna STNM 3000 (1,5mm) nástěnná 57 RK-830 Stojna STNM 3000 (,0mm) nástěnná 57 RK-860 Stojna STNM 6000 (,0mm) nástěnná 57 RK-895 Matice obdelníková MSM/M8 59 RK-8960 Příchytka I profilu PIM 59 Ostatní příslušenství - kotvící + spojovací materiál - L1 + L RK Závitová tyč 6mm/1m 60 RK-1901 Závitová tyč 6mm/m 60 RK Spojka závitové tyče M6x16 60 RK-1901 Závitová tyč 8mm/1m 60 RK-190 Závitová tyč 8mm/m 60 RK Spojka závitové tyče M8x3 60 RK Kovová hmoždinka M6x5 60 RK Kovová hmoždinka M8x30 60 RK Kovová hmoždinka M8x30 s límcem 60 RK Kotva průvlačná M8x85 60 RK Šroub vratový M6/16 60 RK-1910 Šroub vratový M6/0 60 RK-1913 Šroub vratový M8/16 60 RK-191 Šroub vratový M8/0 60 RK Šroub M6x16 6-ti hran 61 RK-1916 Šroub M6x0 6-ti hran 61 RK Šroub M6x0 6-ti hran 61 RK Šroub M8x16 6-ti hran 61 RK-1918 Šroub M8x0 6-ti hran 61 RK Šroub M8x5 6-ti hran 61 RK Šroub M8x30 6-ti hran 61 RK Šroub M8x0 6-ti hran 61 RK Šroub M8x50 6-ti hran 61 RK Šroub M8x100 6-ti hran (pro držák DZM 5) 61 RK-190 Šroub M8x10 6-ti hran (pro držák DZM 5) 61 RK-1906 Šroub M8x10 6-ti hran (pro držák DZM 5) 61 RK-1930 Podložka M8, 6 RK Podložka M10, 6 RK Podložka M6 velkoplošná 6 RK-1931 Podložka M8 velkoplošná 6 RK-190 Matice M8 6 RK-1911 Matice M6 límcová 6 RK-191 Matice M8 límcová 6 RK Vrut M6x60 se 6-ti hranou hlavou 6 RK Vrut M6x70 se 6-ti hranou hlavou 6 RK-1951 Vrut M6x80 se 6-ti hranou hlavou 6 RK-1951 Vrut M8x70 se 6-ti hranou hlavou 6 RK-1953 Vrut M8x90 se 6-ti hranou hlavou 6 RK Lanko pr.3mm závěsné FeZn 6 RK-1990 Svorka lanová pr.3mm 6 RK Usazovací nástroj UKH 6 RK Hmoždinka 10x60 NYLON UH-L 63 RK-1909 Hmoždinka 1x7 NYLON UH-L 63 str. RK Plechová hmoždinka M8/60 63 RK Plechová hmoždinka M10/60 63 RK Průvlaková kotva M6x65 63 RK Průvlaková kotva M8x85 63 RK Kovová hmoždinka HM S M6/1x5 63 RK Kovová hmoždinka HM S M6/1x65 63 RK Kovová hmoždinka HM SS M8/13x55 63 RK Kovová hmoždinka HM SS M8/13x68 63 RK hmoždinka sklopná KD 6 63 RK hmoždinka sklopná KD 8 63 RK Chemické kotvení CH-VSF-300C 63 RK-1960 Chemické kotvení CH-VSF-300C/W 63 RK Sítko kovové 1x1000mm 63 Ostatní příslušenství - nářadí + ochranné komponenty - L1 + L str. RK Trapézové kleště pro systém MERKUR - velké 6 RK Stříhač závitových tyčí M8 a M10 6 RK Sprej zinkový - zinek 98% 00ml 6 RK Kleště HMZ 1 6 RK-1997 Ochranná krytka pro stojny OK 6 RK Ochranná krytka pro stojny OK 3 6 RD Ochranný obvodový lem žlabu OLL 1 6 klíč ke čtení kódu produktů kód výrobce systém LINER kód výrobce systém MERKUR 1 3 galvanicky zinkováno žárově zinkováno nerez ISI 30 sendzimirově zinkováno RD-3 x m Klíč ke čtení kódů produktů kód produktu skupina produktů délka (žlaby/víka/přepážky) 1 galvanicky zinkováno 3 žárově zinkováno/sendzimir nerez ISI 30L nerez ISI 316L RK- x1110 kód produktu skupina produktů 78

79 nejrozšířenější nosný systém kabelových tras v ČR nový katalog Nový katalog MERKUR si můžete objednat na našich stránkách, kde je i ke stažení v elektronické podobě. SNDNO FLEXIBILNĚ s moderním systémem kabelových žlabů MERKUR Systém kabelových žlabů MERKUR je komplexní a ucelené řešení pro instalaci kabelových tras, který splňuje nejvyšší požadavky na bezpečnost, efektivitu, funkčnost a kvalitu.

80 RKYS s.r.o. Tuřanka 115a, Brno Česká republika /018 Případné změny v dokumentu vyhrazeny společností rkys, s.r.o. KTLOG LINER 019-0
