1 Kabelový nosný systém KATALOG B

2 Kabelový nosný systém Katalog B Copyright SOLACE a.s Vydání první. Všechna práva vyhrazena.

3 KABELOVÝ NOSNÝ SYSTÉM SOLACE Značení povrchových úpravy dílů KNS SOLACE Označení Povrchová úprava (materiál) Zkratka Popis Standardní tloušťka povrchové úpravy 0 Blank Bl černá ocel bez povrchové úpravy 1 Zinkováno galvanicky GZ galvanické (elektrolytické) zinkování 5-10 µm 2 Zinkováno sendzimir SZ sendzimirické (kontinuální) zinkování µm 3 Zinkováno žárově ponorem ŽZ žárové zinkování ponorem µm 4 Nerez N A2/A4 nebo dle požadavku 5 Plast (event. pryž) PL 6 Jiná povrchová úprava (nespecifikovaná) - 7 Zinek a prášková barva Zn+L tloušťka dle objednávky 8 Geomet GMT 9 Materiál bez povrchové úpravy - P ŽZ a polyesterová prášková barva ŽZ+ PES Z Zakázková Zak neelektrolytické pokovení - anorganické titanové pojivo plněné zinkohliníkovými mikrolamelami prvky které nelze povrchově upravovat nářadí, WUM... do prostředí s vysokou korozní agresivitou, odolává UV záření speciální povrchové úpravy/kombinace úprav na obj µm - v této vrstvě je korozní odolnost srovnatelná nebo lepší než u žárového zinkování tloušťka dle objednávky Základní doporučení k použití povrchových úprav v závislosti na stanoveném stupni korozní agresivity prostředí Stupeň korozní agresivity Korozní prostředí Doporučená povrchová úprava Průměrný úbytek tloušťky zinku (µ/rok) Vnitřní Příklad prostředí Venkovní C1 velmi nízká C2 nízká C3 střední C4 vysoká C5 velmi vysoká CX extrémní Interiér: sucho GZ, SZ < 0,1 Interiér: občasná vlhkost Exteriér: volná krajina GZ, SZ, GMT Interiér: vyšší/vysoká vlhkost, mírně znečištěné ovzduší SZ - Exteriér: průmyslové prostředí, blízko mořského pobřeží Interiér: vysoká vlhkost a kondenzace, znečištěné ovzduší Exteriér: průmyslové a přímořské prostředí omezeně, GMT, ŽZ GMT, ŽZ, N, ZN+L, ŽZ+PES Interiér: velmi vysoká kondenzace, velké znečištění ovzduší ŽZ, N, Exteriér: průmyslové znečištění, velmi vysoká vlhkost, vliv mořského prostředí Interiér: velmi vysoká kondenzace, velké znečištění ovzduší Exteriér: průmyslové znečištění, velmi vysoká vlhkost, vliv mořského prostředí ZN+L, ŽZ+PES N, ŽZ+ PES 0,1-0,7 0,7-2,1 2,1-4,2 4,2-8,4 8,4-25 Vytápěné prostory se stálou teplotou, s nízkou relativní vlhkostí, nevýznamné znečištění (muzea, kanceláře, školy) Nevytápěné prostory s proměnlivou teplotou a vlhkostí, malou kondenzací a malým znečeštěním (obchodní centra, sklady, sportovní haly) Prostory se střední četností kondenzace a znečištění (potravinářské závody, prádelny) Prostory s vysokou kondenzací a znečištěním z výroby (průmyslové závody, plavecké bazény) Prostory s velmi vysokou kondenzací, velkým znečištěním z výroby (doly, jeskyně využívané k průmyslové činnosti, neprovětrávané přístřešky v tropických a subtropických oblastech) Prostory s téměř neustálou kondenzací, dlouhodobým působením extrémně vysoké vlhkosti, vysokým stupněm znečištění z výroby včetně chloridů a částic podporujících korozi Mírné klimatické pásmo, málo znečištěné atmosferické prostředí (venkovské oblasti) Suché nebo chladné klimatické pásmo, krátkodobě ovlhčení atmosferické prostředí (pouště, subarktická oblast) Mírné klimatické pásmo, středně znečištěné atmosferické prostředí, mírný vliv chloridů (městské oblasti) Subtropické a tropické klimatické pásmo, málo znečištěné atmosferické prostředí Mírné klimatické pásmo, velmi znečištěné atmosferické prostředí, podstatný vliv chloridů (znečištěné městské a průmyslové oblasti, prostředí s působením rozmrazovacích solí, pobřežní oblasti bez postřiku slanou vodou). Subtropické a tropické klimatické pásmo, středně znečištěné atmosferické prostředí Mírné a subtropické klimatické pásmo, atmosferické prostředí s velmi vysokým znečištěním, významným vlivem chloridů (průmyslové oblasti, pobřežní oblasti) Subtropické a tropické pásmo s velmi dlouhou dobou ovlhčení, atmosferické prostředí s velmi vysokým znečištěním včetně silného působení chloridů (extrémní průmyslové oblasti, oblasti pobřežních vod) Riziko koroze/stupeň korozní agresivity závisí na působení vlivů prostředí - podrobněji v normách ČSN EN ISO 9223, ČSN EN ISO a ČSN EN ISO Verze 2.0 3

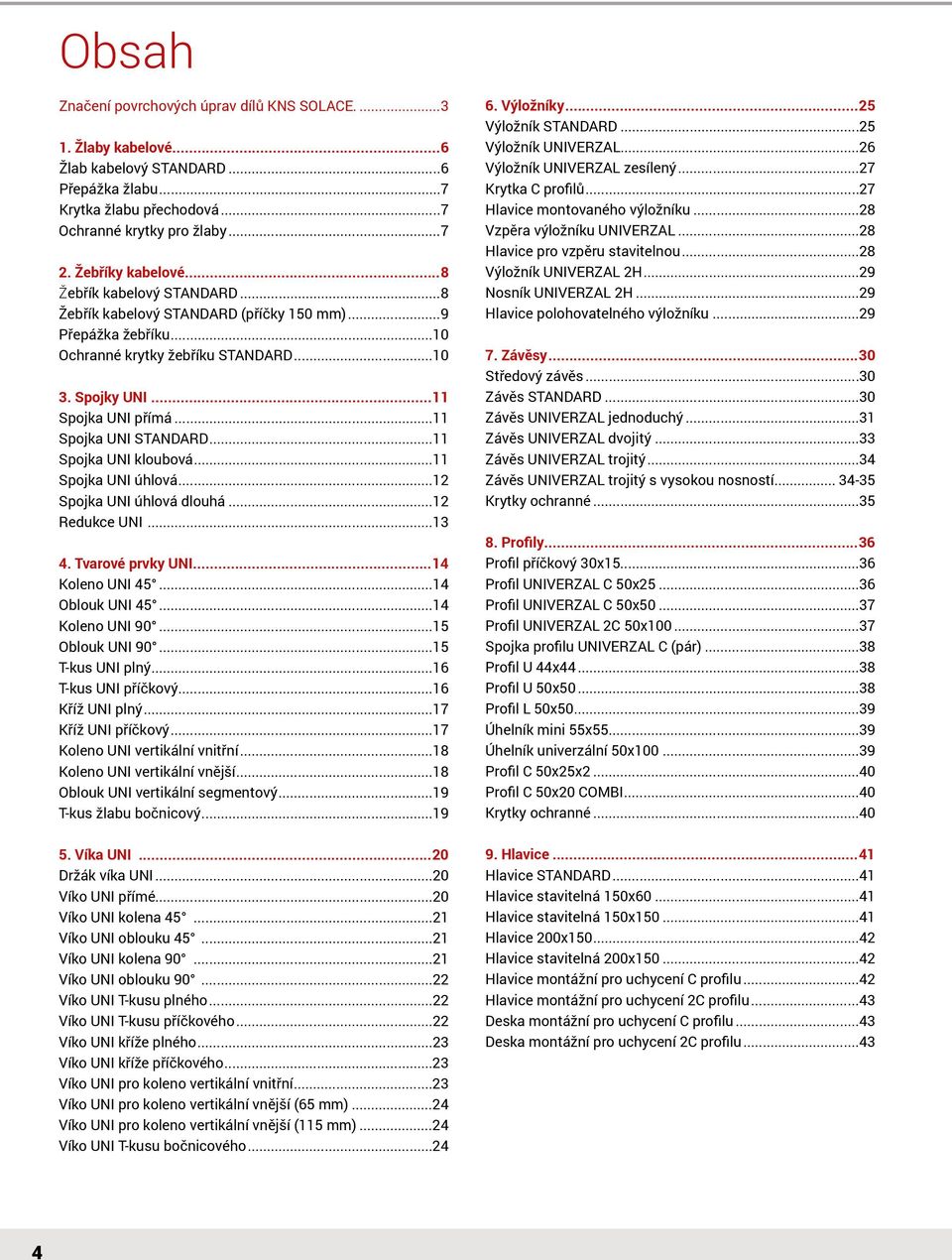

4 Obsah Značení povrchových úprav dílů KNS SOLACE Žlaby kabelové...6 Žlab kabelový STANDARD...6 Přepážka žlabu...7 Krytka žlabu přechodová...7 Ochranné krytky pro žlaby Žebříky kabelové...8 Žebřík kabelový STANDARD...8 Žebřík kabelový STANDARD (příčky 1 mm)...9 Přepážka žebříku...10 Ochranné krytky žebříku STANDARD Spojky UNI...11 Spojka UNI přímá...11 Spojka UNI STANDARD...11 Spojka UNI kloubová...11 Spojka UNI úhlová...12 Spojka UNI úhlová dlouhá...12 Redukce UNI Tvarové prvky UNI...14 Koleno UNI Oblouk UNI Koleno UNI Oblouk UNI T-kus UNI plný...16 T-kus UNI příčkový...16 Kříž UNI plný...17 Kříž UNI příčkový...17 Koleno UNI vertikální vnitřní...18 Koleno UNI vertikální vnější...18 Oblouk UNI vertikální segmentový...19 T-kus žlabu bočnicový Víka UNI...20 Držák víka UNI...20 Víko UNI přímé...20 Víko UNI kolena Víko UNI oblouku Víko UNI kolena Víko UNI oblouku Víko UNI T-kusu plného...22 Víko UNI T-kusu příčkového...22 Víko UNI kříže plného...23 Víko UNI kříže příčkového...23 Víko UNI pro koleno vertikální vnitřní...23 Víko UNI pro koleno vertikální vnější (65 mm)...24 Víko UNI pro koleno vertikální vnější (115 mm)...24 Víko UNI T-kusu bočnicového Výložníky...25 Výložník STANDARD...25 Výložník UNIVERZAL...26 Výložník UNIVERZAL zesílený...27 Krytka C profilů...27 lavice montovaného výložníku...28 Vzpěra výložníku UNIVERZAL...28 lavice pro vzpěru stavitelnou...28 Výložník UNIVERZAL Nosník UNIVERZAL lavice polohovatelného výložníku Závěsy...30 Středový závěs...30 Závěs STANDARD...30 Závěs UNIVERZAL jednoduchý...31 Závěs UNIVERZAL dvojitý...33 Závěs UNIVERZAL trojitý...34 Závěs UNIVERZAL trojitý s vysokou nosností Krytky ochranné Profily...36 Profil příčkový 30x Profil UNIVERZAL C x Profil UNIVERZAL C x...37 Profil UNIVERZAL 2C x Spojka profilu UNIVERZAL C (pár)...38 Profil U 44x Profil U x...38 Profil L x...39 Úhelník mini 55x Úhelník univerzální x Profil C x25x Profil C x20 COMBI...40 Krytky ochranné lavice...41 lavice STANDARD...41 lavice stavitelná 1x lavice stavitelná 1x lavice 200x lavice stavitelná 200x lavice montážní pro uchycení C profilu...42 lavice montážní pro uchycení 2C profilu...43 Deska montážní pro uchycení C profilu...43 Deska montážní pro uchycení 2C profilu

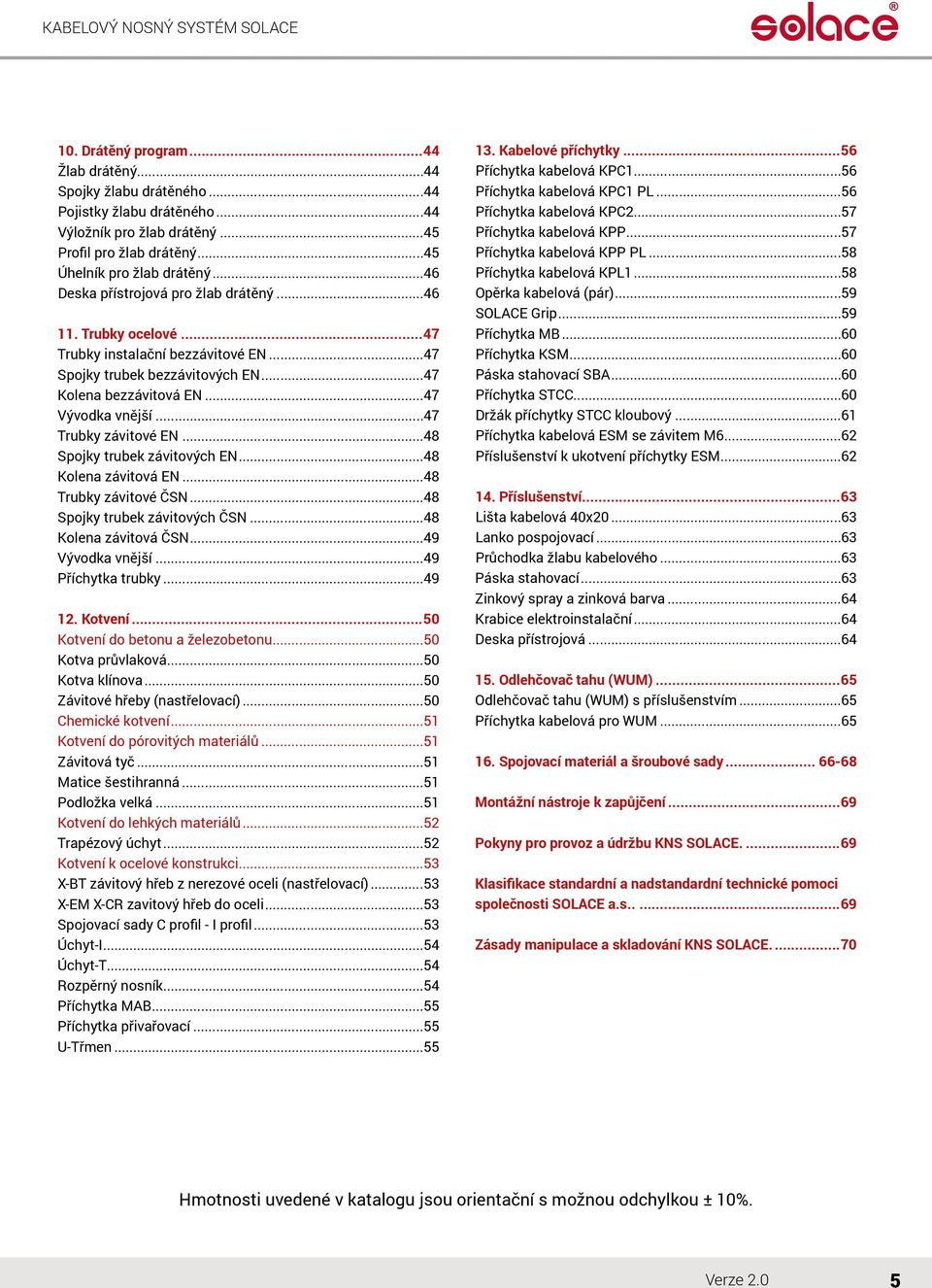

5 KABELOVÝ NOSNÝ SYSTÉM SOLACE 10. Drátěný program...44 Žlab drátěný...44 Spojky žlabu drátěného...44 Pojistky žlabu drátěného...44 Výložník pro žlab drátěný...45 Profil pro žlab drátěný...45 Úhelník pro žlab drátěný...46 Deska přístrojová pro žlab drátěný Trubky ocelové...47 Trubky instalační bezzávitové EN...47 Spojky trubek bezzávitových EN...47 Kolena bezzávitová EN...47 Vývodka vnější...47 Trubky závitové EN...48 Spojky trubek závitových EN...48 Kolena závitová EN...48 Trubky závitové ČSN...48 Spojky trubek závitových ČSN...48 Kolena závitová ČSN...49 Vývodka vnější...49 Příchytka trubky Kotvení... Kotvení do betonu a železobetonu... Kotva průvlaková... Kotva klínova... Závitové hřeby (nastřelovací)... Chemické kotvení...51 Kotvení do pórovitých materiálů...51 Závitová tyč...51 Matice šestihranná...51 Podložka velká...51 Kotvení do lehkých materiálů...52 Trapézový úchyt...52 Kotvení k ocelové konstrukci...53 X-BT závitový hřeb z nerezové oceli (nastřelovací)...53 X-EM X-CR zavitový hřeb do oceli...53 Spojovací sady C profil - I profil...53 Úchyt-I...54 Úchyt-T...54 Rozpěrný nosník...54 Příchytka MAB...55 Příchytka přivařovací...55 U-Třmen Kabelové příchytky...56 Příchytka kabelová KPC Příchytka kabelová KPC1 PL...56 Příchytka kabelová KPC Příchytka kabelová KPP...57 Příchytka kabelová KPP PL...58 Příchytka kabelová KPL Opěrka kabelová (pár)...59 SOLACE Grip...59 Příchytka MB...60 Příchytka KSM...60 Páska stahovací SBA...60 Příchytka STCC...60 Držák příchytky STCC kloubový...61 Příchytka kabelová ESM se závitem M Příslušenství k ukotvení příchytky ESM Příslušenství...63 Lišta kabelová 40x Lanko pospojovací...63 Průchodka žlabu kabelového...63 Páska stahovací...63 Zinkový spray a zinková barva...64 Krabice elektroinstalační...64 Deska přístrojová Odlehčovač tahu (WUM)...65 Odlehčovač tahu (WUM) s příslušenstvím...65 Příchytka kabelová pro WUM Spojovací materiál a šroubové sady Montážní nástroje k zapůjčení...69 Pokyny pro provoz a údržbu KNS SOLACE...69 Klasifikace standardní a nadstandardní technické pomoci společnosti SOLACE a.s...69 Zásady manipulace a skladování KNS SOLACE...70 i uvedené v katalogu jsou orientační s možnou odchylkou ± 10%. Verze 2.0 5

6 1. Žlaby kabelové 1. Žlaby kabelové Kabelové žlaby slouží pro uložení a nesení všech druhů kabelů. Dodávány jsou ve standardní délce 3000 mm s výškou bočnic 65 mm nebo 115 mm. Žlaby jsou vyráběny z ocelových plechů a povrchově chráněny žárovým zinkováním dle ČSN EN ISO Pro ochranu kabelů při přechodu spoje na dně žlabů doporučujeme použít krytku hran žlabu. Žlab kabelový STANDARD Žlab kabelový STANDARD slouží pro uložení všech typů kabelů. Kabely ve žlabu musí být uloženy rovnoměrně po celé šířce žlabu. Nerovnoměrné zatížení může vést k nežádoucímu torznímu namáhání žlabu. Žlaby jsou dodávány s výškou bočnice 65 nebo 115 mm v délce 3000 mm, vyrobeny jsou z ocelového plechu s povrchovou úpravou žárovým zinkováním dle ČSN EN ISO Při nutnosti žlaby na montáži dělit je nutné řezné hrany chránit nátěrem nebo nástřikem Zinkovou barvou (O.Č nebo ). 57x57 7x57 7x x25 25 B Čtvercové díry ve dně žlabu slouží pro odbočení kabelů. rany díry je nutno chránit Průchodkou kabelového žlabu (O.Č ). Oválné díry kolmé k ose žlabu slouží k upevnění Přepážky žlabu (viz str. 7). Bočnice 115 mm mají dvě řady děrování zajišťující větší tuhost spojů u více zatížených tras. Pro upevnění žlabu k Výložníku STANDARD (viz str. 25) slouží Šroub vratový M6x12 s maticí límcovou (O.Č ). Pro upevnění žlabu k Výložníku UNIVERZAL (viz str. 26) slouží nerezová Spojka žlab - výložník UNIVERZAL (O.Č ). Zátěžový graf žlabů kabelových STANDARD Legenda grafu: 65 mm - Tl. 1,25 mm 65 mm - Tl. 1,00 mm 115 mm - Tl. 1,25 mm 115 mm - Tl. 1,00 mm Graf zobrazuje maximální povolené hodnoty platící pro rovnoměrně rozložené zatížení ve vodorovně umístěných trasách Žlab kabelový STANDARD 100x65x1 Žlab kabelový STANDARD 200x65x1 Žlab kabelový STANDARD 300x65x1 Žlab kabelový STANDARD 400x65x1,2 Žlab kabelový STANDARD 0x65x1,2 Žlab kabelový STANDARD 600x65x1,2 Výška bočnice Šířka B ,00 1,00 1,00 1,25 1,25 1,25 [kg/m] 2,08 2,71 3,73 5,54 6,51 7,47

7 KABELOVÝ NOSNÝ SYSTÉM SOLACE Výška bočnice Šířka B [kg/m] Žlab kabelový STANDARD 100x115x ,00 2, Žlab kabelový STANDARD 200x115x ,00 3, Žlab kabelový STANDARD 300x115x ,00 4, Žlab kabelový STANDARD 400x115x1, ,25 6, Žlab kabelový STANDARD 0x115x1, ,25 7, Žlab kabelový STANDARD 600x115x1, ,25 8,43 Krytka žlabu přechodová 7x B Krytka žlabu přechodová slouží pro překrytí spojů žlabů, čímž chrání kabely proti poškození na hranách žlabů. Krytka se připevňuje čtyřmi nebo šesti (v závislosti na šířce žlabu) Šrouby vratovými M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Šířka B Krytka žlabu přechodová , 0, Krytka žlabu přechodová , 0, Krytka žlabu přechodová , 0, Krytka žlabu přechodová , 0, Krytka žlabu přechodová , 0, Krytka žlabu přechodová , 0,64 Přepážka žlabu 7x25 Přepážka žlabu 65 a Přepážka žlabu 115 slouží k separaci kabelů uvnitř žlabu. Přepážky jsou dodávány v délce 3000 mm, pokud je nutné použít separaci i v tvarových prvcích při změně směru trasy, je možné přepážku přizpůsobit vhodným vystříháním horního a spodního lemu. Střižné hrany je nutno ošetřit nátěrem nebo nástřikem Zinkovou barvou (O.Č nebo ) ,5 K připevnění přepážky ke žlabu se používají čtyři Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Výška [kg/m] Přepážka žlabu ,80 0, Přepážka žlabu ,80 0,94 Ochranné krytky pro žlaby Krytka hran je vyrobena z bezhalogenového plastu. Slouží jako ochrana kabelu při přechodu ostré hrany a současně jako ochrana před poraněním. Dodává se na délku v metrech. Průchodka žlabu kabelového chrání kabely odbočující čtvercovými otvory ve dně Žlabu kabelového Standard Krytka hran 0, Krytka hran vyztužená 0, Průchodka žlabu kabelového 0,01 Verze 2.0 7

8 2. Žebříky kabelové 2. Žebříky kabelové Kabelové žebříky STANDARD slouží pro uložení a nesení všech druhů kabelů. Dodávány jsou ve standardní délce 3000 mm s výškou bočnic 65 mm nebo 115 mm. Žebříky s bočnicí 115 mm jsou vyráběny s dvojitým děrováním. Vyrábí se z ocelového plechu tl. 1,5 mm pozinkovaného sendzimiricky nebo žárově ponorem. Jinou povrchovou úpravu je nutno projednat před objednáním. Standardní rozteč příček je 300 a 1 mm, je možné dodat i žebříky s roztečí příček 4 nebo 600 mm. Kabely v žebříku musí být uloženy rovnoměrně po celé šířce žebříku. Nerovnoměrné zatížení může vést k nežádoucímu torznímu namáhání žebříku. Žebřík kabelový STANDARD Žebřík kabelový STANDARD se používá pro uložení a vedení všech typů kabelů v trasách vodorovných, šikmých i stoupacích. Pro pevné a spolehlivé uchycení kabelů v trasách svislých a šikmých se používají kabelové příchytky typ KPC1 a KPC2 (viz str. 56 a 57). 11x25 Předností žebříků kabelových je možnost zajištění dobrého chlazení uložených kabelů. Standardní rozteč příček je 300 mm Při nutnosti žebříky na montáži dělit je nutné řezné hrany chránit nátěrem nebo nástřikem Zinkovou barvou (O.Č nebo ). 7x25 25 B Oválné otvory 7x25 v bočnici slouží ke spojování žebříků pomocí spojek UNI. Bočnice 65 mm mají jednu řadu děrování, bočnice 115 mm mají dvě řady děrování zajišťující větší tuhost spojů u více zatížených tras. Oválné otvory 11x25 ve spodním lemu bočnice slouží pro přímé upevnění žebříku na stěnu nebo strop pomocí Kotev průvlakových M10 (viz str. ). 16 Pro upevnění žebříku k Výložníku STANDARD (viz str. 25) slouží Spojka žebřík - výložník STANDARD (O.Č ). 1,5 1,2 15 Pro upevnění žebříku k Výložníku UNIVERZAL (viz str. 26) slouží Spojka žebřík - výložník UNIVERZAL (O.Č ) Výška bočnice Šířka B [kg/m] Žebřík kabelový STANDARD 200x65x1, , 2, Žebřík kabelový STANDARD 300x65x1, , 2, Žebřík kabelový STANDARD 400x65x1, , 3, Žebřík kabelový STANDARD 0x65x1, , 3, Žebřík kabelový STANDARD 600x65x1, , 3, Žebřík kabelový STANDARD 200x115x1, , 4, Žebřík kabelový STANDARD 300x115x1, , 4, Žebřík kabelový STANDARD 400x115x1, , 4, Žebřík kabelový STANDARD 0x115x1, , 4, Žebřík kabelový STANDARD 600x115x1, , 4,84 8

9 KABELOVÝ NOSNÝ SYSTÉM SOLACE Zátěžový graf žebříků kabelových STANDARD Legenda grafu: 65 mm 115 mm Graf zobrazuje maximální povolené hodnoty platící pro rovnoměrně rozložené zatížení ve vodorovně umístěných trasách. Žebřík kabelový STANDARD (příčky 1 mm) x25 Žebřík kabelový STANDARD (příčky 1 mm) se používá pro uložení a vedení všech typů kabelů v trasách vodorovných, šikmých i stoupacích. Pro pevné a spolehlivé uchycení kabelů v trasách svislých a šikmých se používají kabelové příchytky typ KPC1 a KPC2 (viz str. 56 a 57). Žebříky s bočnicí 115 mm jsou vyráběny s dvojitým děrováním. 1 1 Předností žebříků kabelových je možnost zajištění dobrého chlazení uložených kabelů Standardní rozteč příček je 1 mm. 7x25 25 B Při nutnosti žebříky na montáži dělit je nutné řezné hrany chránit nátěrem nebo nástřikem Zinkovou barvou (O.Č nebo ). Výška bočnice Šířka B [kg/m] Žebřík kabelový STANDARD 200x65x1,5 (příčky 1 mm) , 3, Žebřík kabelový STANDARD 300x65x1,5 (příčky 1 mm) , 3, Žebřík kabelový STANDARD 400x65x1,5 (příčky 1 mm) , 4, Žebřík kabelový STANDARD 0x65x1,5 (příčky 1 mm) , 4, Žebřík kabelový STANDARD 600x65x1,5 (příčky 1 mm) , 4, Žebřík kabelový STANDARD 200x115x1,5 (příčky 1 mm) , 6, Žebřík kabelový STANDARD 300x115x1,5 (příčky 1 mm) , 7, Žebřík kabelový STANDARD 400x115x1,5 (příčky 1 mm) , 7, Žebřík kabelový STANDARD 0x115x1,5 (příčky 1 mm) , 8, Žebřík kabelový STANDARD 600x115x1,5 (příčky 1 mm) , 8,48 Verze 2.0 9

10 2. Žebříky kabelové Přepážka žebříku 7x25 Přepážka žebříku 65 a Přepážka žebříku 115 slouží k separaci kabelů uvnitř žebříku. 1 19,5 Přepážky jsou dodávány v délce 3000 mm, pokud je nutné použít separaci i v tvarových prvcích při změně směru trasy, je možné přepážku přizpůsobit vhodným vystříháním horního a spodního lemu. Střižné hrany je nutno ošetřit nátěrem nebo nástřikem Zinkovou barvou (O.Č nebo ). K připevnění přepážky k žebříku se používají čtyři nerezové Spojky žebřík - přepážka (O.Č ), tyto spojky nejsou součástí dodávky a je nutno je objednat zvlášť. Výška [kg/m Přepážka žebříku ,80 0, Přepážka žebříku ,80 0,90 Krytky ochranné žebříků STANDARD Levá Pravá Krytky ochranné žebříku STANDARD jsou vyrobeny z bezhalogenového plastu žluté barvy, slouží jako ochrana před poraněním Krytka ochranná žebříku STANDARD 65 Levá 0, Krytka ochranná žebříku STANDARD 65 Pravá 0, Krytka ochranná žebříku STANDARD 115 Levá 0, Krytka ochranná žebříku STANDARD 115 Pravá 0,02 10

11 KABELOVÝ NOSNÝ SYSTÉM SOLACE 3. Spojky UNI Spojky UNI se používají pro spojení žlabů a žebříků a pro připojení tvarových prvků. Spojka UNI přímá x25 25 Spojka UNI přímá slouží pro spojení dvou prvků v přímém směru. Spojka může být montována dovnitř i vně žlabů a žebříků. Spojka je určena pro málo zatížené trasy (orientačně do 25 kg/m) s menší roztečí výložníků. Spojka UNI přímá 65x1,5. K montáži jsou třeba čtyři Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka UNI přímá 115x1,5. K montáži je třeba osm Šroubů vratových M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka nesmí být žádným způsobem upravována. Výška Spojka UNI přímá 65x1,5 1, 0, Spojka UNI přímá 115x1, , 0,24 Spojka UNI STANDARD 22, , x17 Spojka UNI STANDARD slouží pro spojení dvou prvků v přímém směru. Spojka může být montována dovnitř i vně žlabů a vně žebříků. Spojka je určena pro střední a vysoké zatížení trasy (orientačně nad 25 kg/m). Spojka UNI STANDARD 65x1,5. K montáži jsou třeba čtyři Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka UNI STANDARD 115x1,5. K montáži je třeba osm Šroubů vratových M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka nesmí být žádným způsobem upravována. Výška Spojka UNI STANDARD 65x1,5 45 1, 0, Spojka UNI STANDARD 115x1,5 95 1, 0,24 Spojka UNI kloubová 7x Spojka UNI kloubová slouží pro pevné a spolehlivé spojení prvků při vertikální odchylce od horizontální roviny, při přechodu do trasy stoupací nebo šikmé. Spojka může být montována dovnitř i vně žlabů a vně žebříků. Spojka UNI kloubová 65x2. K montáži jsou třeba čtyři Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka UNI kloubová 115x2. K montáži je třeba osm Šroubů vratových M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka nesmí být žádným způsobem upravována. 33,2 16,6 18 Výška Spojka UNI kloubová 65x2 53 2,00 0, Spojka UNI kloubová 115x ,00 0,67 Verze

12 3. Spojky UNI Spojka UNI úhlová 8,8 16,6 Spojka UNI úhlová slouží pro spojení dvou prvků v přímém směru nebo při malých změnách v horizontálním směru. Spojka může být montována dovnitř i vně žlabů a vně žebříků. 7x17 Spojka UNI úhlová 65x2. K montáži jsou třeba čtyři Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka může být upravena pouze ohnutím v místě k tomu určenému, spojka nesmí být ohýbána opakovaně ani upravována řezáním či vrtáním. Pokud při ohnutí dojde k poškození vrstvy povrchové úpravy je nutné místo ošetřit nátěrem nebo nástřikem Zinkovou barvou (O.Č nebo ) Spojka UNI úhlová 115x2. K montáži je třeba osm Šroubů vratových M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka může být upravena pouze ohnutím v místě k tomu určenému, spojka nesmí být ohýbána opakovaně ani upravována řezáním či vrtáním. Pokud při ohnutí dojde k poškození vrstvy povrchové úpravy je nutné místo ošetřit nátěrem nebo nástřikem Zinkovou barvou (O.Č nebo ). Výška Spojka UNI úhlová 65x2 45 2,00 0, Spojka UNI úhlová 115x2 95 2,00 0,48 Spojka UNI úhlová dlouhá 22 16,6 7x17 Spojka UNI úhlová dlouhá slouží pro spojení dvou prvků v přímém směru, při změnách směru nebo pro vytváření jednoduchých armatur. Spojka může být montována dovnitř i vně žlabů a vně žebříků. Spojka UNI úhlová dlouhá 65x2. K montáži je třeba osm Šroubů vratových M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka může být upravena pouze ohnutím v místech k tomu určených. Spojka nesmí být ohýbána opakovaně ani upravována řezáním či vrtáním. Pokud při ohnutí dojde k poškození vrstvy povrchové úpravy je nutné místo ošetřit nátěrem nebo nástřikem Zinkovou barvou (O.Č nebo ). Spojka UNI úhlová dlouhá 115x2. K montáži je třeba šestnáct Šroubů vratových M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka může být upravena pouze ohnutím v místech k tomu určených. Spojka nesmí být ohýbána opakovaně ani upravována řezáním či vrtáním. Pokud při ohnutí dojde k poškození vrstvy povrchové úpravy je nutné místo ošetřit nátěrem nebo nástřikem Zinkovou barvou (O.Č nebo ). 169,3 145,7 145, ,3 16 Výška Spojka UNI úhlová dlouhá 65x2 45 2,00 0, Spojka UNI úhlová dlouhá 115x2 95 2,00 1,04 Příklad možného použití: 12

13 KABELOVÝ NOSNÝ SYSTÉM SOLACE Redukce UNI 44 B 44 Redukce UNI se používají při změně šířky trasy. Spojka může být montována dovnitř i vně žlabů a žebříků. Redukce UNI 65 mm. K montáži jsou třeba dva Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. 7x25 Redukce UNI 115 mm. K montáži jsou třeba čtyři Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Redukce nesmí být žádným způsobem upravována. Výška Šířka B Redukce UNI x ,00 0, Redukce UNI 100x ,00 0, Redukce UNI 200x ,00 0, Redukce UNI 300x ,00 0, Redukce UNI x ,00 0, Redukce UNI 100x ,00 0, Redukce UNI 200x ,00 0, Redukce UNI 300x ,00 0,36 Příklad možného použití: Verze

14 4. Tvarové prvky UNI 4. Tvarové prvky UNI Všechny tvarové prvky UNI s výjimkou T-kusu bočnicového je možné použít do tras tvořených jak žlaby Standard, tak žebříky Standard. Koleno UNI 45 A 17x7 32x7 Koleno UNI 45 slouží nejenom ke změnám směru trasy, ale též ke zvětšení poloměru ohybu trasy pro dodržení předepsaného poloměru ohybu kabelů. Pro spojení se žlabem nebo další armaturou slouží Spojky UNI. B Výška bočnice Šířka B Rozměr A Koleno UNI x ,00 0, Koleno UNI x ,00 1, Koleno UNI x ,00 2, Koleno UNI x ,25 3, Koleno UNI 45 0x ,25 3, Koleno UNI x ,25 4, Koleno UNI x ,00 0, Koleno UNI x ,00 1, Koleno UNI x ,00 2, Koleno UNI x ,25 3, Koleno UNI 45 0x ,25 4, Koleno UNI x ,25 5,68 Oblouk UNI 45 A C 7x25 Oblouk UNI 45 slouží nejenom ke změnám směru trasy, ale též ke zvětšení poloměru ohybu trasy pro dodržení předepsaného poloměru ohybu kabelů. Pro spojení s žebříkem nebo další armaturou slouží Spojky UNI. R 11x29 B Poloměr R=700 mm. Výška bočnice Šířka B Rozměr A Rozměr C Oblouk UNI x , 2, Oblouk UNI x , 2, Oblouk UNI x , 2, Oblouk UNI 45 0x , 3, Oblouk UNI x , 3, Oblouk UNI x , 2, Oblouk UNI x , 3, Oblouk UNI x , 3, Oblouk UNI 45 0x , 4, Oblouk UNI x , 4,43 14

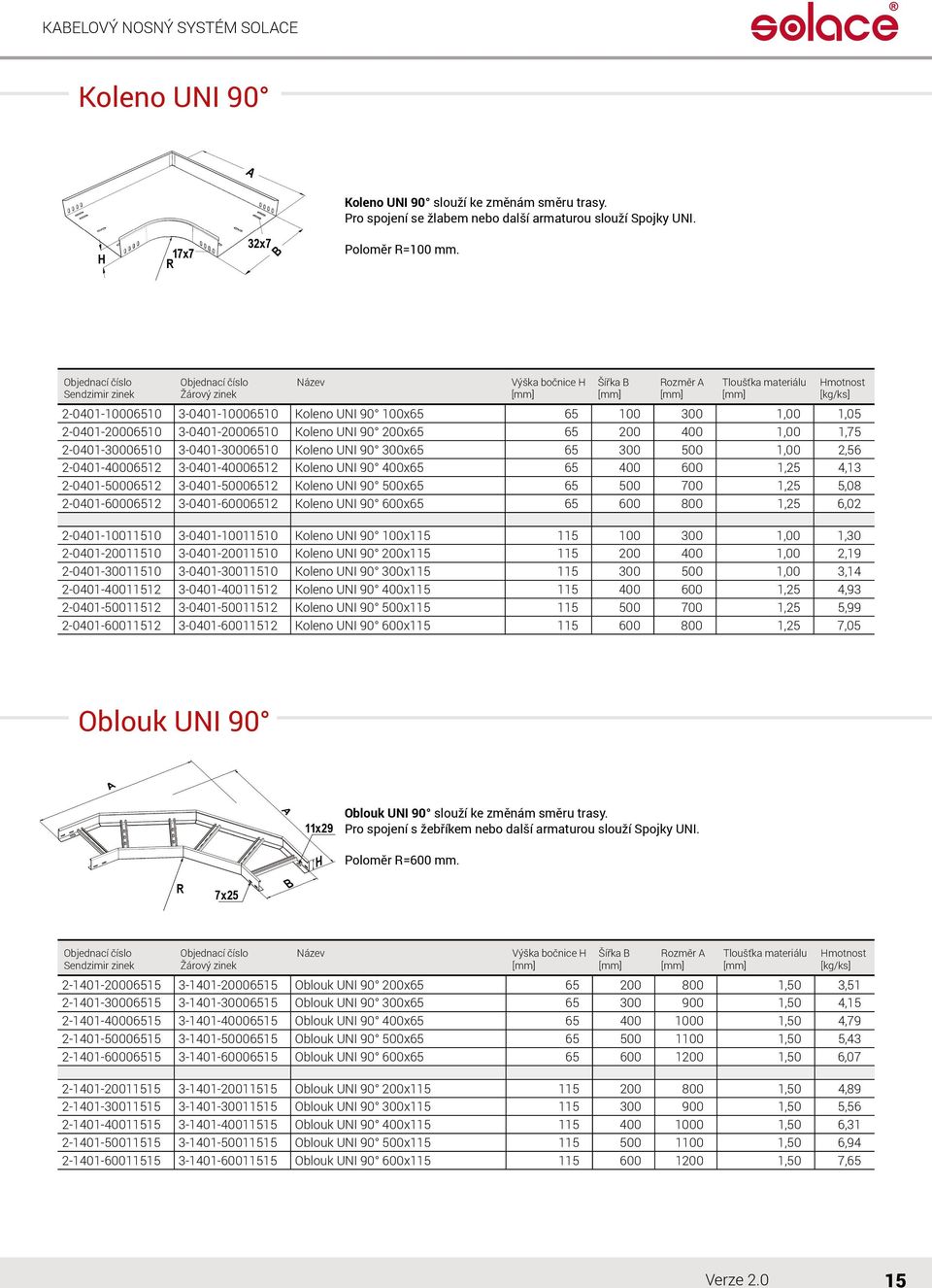

15 KABELOVÝ NOSNÝ SYSTÉM SOLACE Koleno UNI 90 A Koleno UNI 90 slouží ke změnám směru trasy. Pro spojení se žlabem nebo další armaturou slouží Spojky UNI. 17x7 R 32x7 B Poloměr R=100 mm. Výška bočnice Šířka B Rozměr A Koleno UNI x ,00 1, Koleno UNI x ,00 1, Koleno UNI x ,00 2, Koleno UNI x ,25 4, Koleno UNI 90 0x ,25 5, Koleno UNI x ,25 6, Koleno UNI x ,00 1, Koleno UNI x ,00 2, Koleno UNI x ,00 3, Koleno UNI x ,25 4, Koleno UNI 90 0x ,25 5, Koleno UNI x ,25 7,05 Oblouk UNI 90 A A 11x29 Oblouk UNI 90 slouží ke změnám směru trasy. Pro spojení s žebříkem nebo další armaturou slouží Spojky UNI. Poloměr R=600 mm. R 7x25 B Výška bočnice Šířka B Rozměr A Oblouk UNI x , 3, Oblouk UNI x , 4, Oblouk UNI x , 4, Oblouk UNI 90 0x , 5, Oblouk UNI x , 6, Oblouk UNI x , 4, Oblouk UNI x , 5, Oblouk UNI x , 6, Oblouk UNI 90 0x , 6, Oblouk UNI x , 7,65 Verze

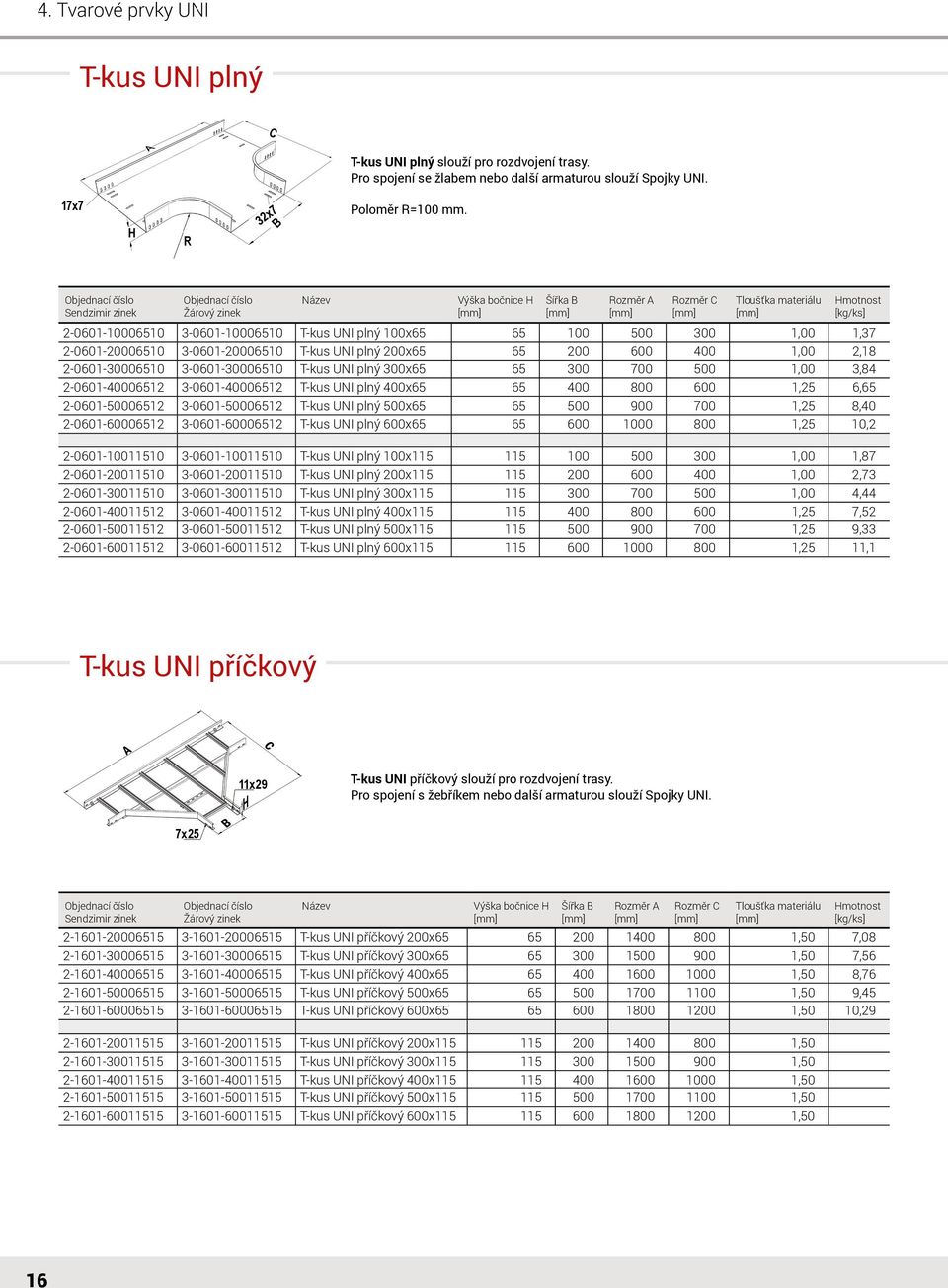

16 4. Tvarové prvky UNI T-kus UNI plný C T-kus UNI plný slouží pro rozdvojení trasy. Pro spojení se žlabem nebo další armaturou slouží Spojky UNI. 17x7 R B 32x7 Poloměr R=100 mm. Výška bočnice Šířka B Rozměr A Rozměr C T-kus UNI plný 100x ,00 1, T-kus UNI plný 200x ,00 2, T-kus UNI plný 300x ,00 3, T-kus UNI plný 400x ,25 6, T-kus UNI plný 0x ,25 8, T-kus UNI plný 600x ,25 10, T-kus UNI plný 100x ,00 1, T-kus UNI plný 200x ,00 2, T-kus UNI plný 300x ,00 4, T-kus UNI plný 400x ,25 7, T-kus UNI plný 0x ,25 9, T-kus UNI plný 600x ,25 11,1 T-kus UNI příčkový A C 7x25 11x29 B T-kus UNI příčkový slouží pro rozdvojení trasy. Pro spojení s žebříkem nebo další armaturou slouží Spojky UNI. Výška bočnice Šířka B Rozměr A Rozměr C T-kus UNI příčkový 200x , 7, T-kus UNI příčkový 300x , 7, T-kus UNI příčkový 400x , 8, T-kus UNI příčkový 0x , 9, T-kus UNI příčkový 600x , 10, T-kus UNI příčkový 200x , T-kus UNI příčkový 300x , T-kus UNI příčkový 400x , T-kus UNI příčkový 0x , T-kus UNI příčkový 600x , 16

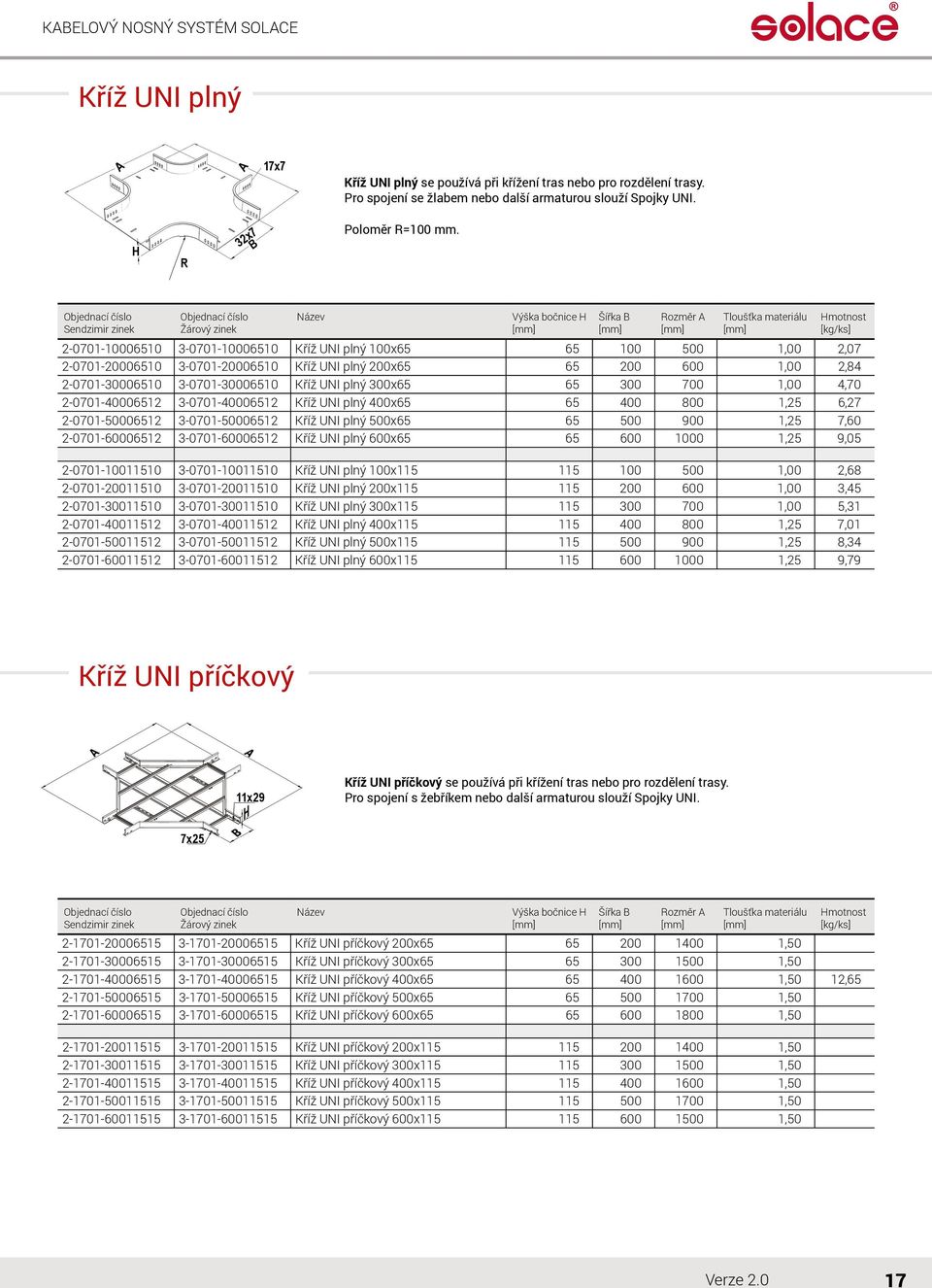

17 KABELOVÝ NOSNÝ SYSTÉM SOLACE Kříž UNI plný A A 17x7 Kříž UNI plný se používá při křížení tras nebo pro rozdělení trasy. Pro spojení se žlabem nebo další armaturou slouží Spojky UNI. R 32x7 B Poloměr R=100 mm. Výška bočnice Šířka B Rozměr A Kříž UNI plný 100x ,00 2, Kříž UNI plný 200x ,00 2, Kříž UNI plný 300x ,00 4, Kříž UNI plný 400x ,25 6, Kříž UNI plný 0x ,25 7, Kříž UNI plný 600x ,25 9, Kříž UNI plný 100x ,00 2, Kříž UNI plný 200x ,00 3, Kříž UNI plný 300x ,00 5, Kříž UNI plný 400x ,25 7, Kříž UNI plný 0x ,25 8, Kříž UNI plný 600x ,25 9,79 Kříž UNI příčkový A A 7x25 11x29 B Kříž UNI příčkový se používá při křížení tras nebo pro rozdělení trasy. Pro spojení s žebříkem nebo další armaturou slouží Spojky UNI. Výška bočnice Šířka B Rozměr A Kříž UNI příčkový 200x , Kříž UNI příčkový 300x , Kříž UNI příčkový 400x , 12, Kříž UNI příčkový 0x , Kříž UNI příčkový 600x , Kříž UNI příčkový 200x , Kříž UNI příčkový 300x , Kříž UNI příčkový 400x , Kříž UNI příčkový 0x , Kříž UNI příčkový 600x , Verze

18 4. Tvarové prvky UNI Koleno UNI vertikální vnitřní 17x7 R Koleno UNI vertikální vnitřní slouží pro přechod trasy vodorovné do trasy stoupací. Pro spojení se žlabem nebo další armaturou slouží Spojky UNI. B 32x7 Poloměr R=100+ mm. Výška bočnice Šířka B Koleno UNI vertikální vnitřní 100x ,00 0, Koleno UNI vertikální vnitřní 200x ,00 1, Koleno UNI vertikální vnitřní 300x ,00 1, Koleno UNI vertikální vnitřní 400x ,00 2, Koleno UNI vertikální vnitřní 0x ,25 2, Koleno UNI vertikální vnitřní 600x ,25 3, Koleno UNI vertikální vnitřní 100x , Koleno UNI vertikální vnitřní 200x , Koleno UNI vertikální vnitřní 300x , Koleno UNI vertikální vnitřní 400x , Koleno UNI vertikální vnitřní 0x , Koleno UNI vertikální vnitřní 600x ,25 Koleno UNI vertikální vnější 7 x 32 7 x 17 Koleno žlabu vertikální vnější slouží pro přechod trasy stoupací do trasy vodorovné. Pro spojení se žlabem nebo další armaturou slouží Spojky UNI. Poloměr R=100 mm. R B Výška bočnice Šířka B Koleno UNI vertikální vnější 100x ,00 0, Koleno UNI vertikální vnější 200x ,00 1, Koleno UNI vertikální vnější 300x ,00 1, Koleno UNI vertikální vnější 400x ,25 1, Koleno UNI vertikální vnější 0x ,25 2, Koleno UNI vertikální vnější 600x ,25 2, Koleno UNI vertikální vnější 100x , Koleno UNI vertikální vnější 200x , Koleno UNI vertikální vnější 300x , Koleno UNI vertikální vnější 400x , Koleno UNI vertikální vnější 0x , Koleno UNI vertikální vnější 600x ,25 18

19 KABELOVÝ NOSNÝ SYSTÉM SOLACE Oblouk UNI vertikální segmentový 7 x 25 7 x x 25 B Oblouk UNI vertikální segmentový slouží pro přechod trasy stoupací do trasy vodorovné při potřebě většího poloměru. Je vyroben ze segmentů žebříku a spojek UNI kloubových, dodává se již sestavený. Výška bočnice Šířka B Oblouk UNI vertikální segmentový 200x , Oblouk UNI vertikální segmentový 300x , Oblouk UNI vertikální segmentový 400x , Oblouk UNI vertikální segmentový 0x , Oblouk UNI vertikální segmentový 600x , Oblouk UNI vertikální segmentový 200x , Oblouk UNI vertikální segmentový 300x , Oblouk UNI vertikální segmentový 400x , Oblouk UNI vertikální segmentový 0x , Oblouk UNI vertikální segmentový 600x , T-kus žlabu bočnicový 7 x 17 C 7 x 14 7 x 32 B T-kus žlabu bočnicový slouží pro dodatečné rozdvojení namontované trasy nebo při odbočení menšího počtu kabelů. Montáž se provádí vystřižením příslušné délky bočnice žlabu a připevněním T-kusu bočnicového pomocí Spojky UNI úhlové nebo Spojky UNI přímé (viz. str. 9). Střižné hrany je nutno ošetřit nátěrem nebo nástřikem Zinkovou barvou (O.Č ). Výška bočnice Šířka B Rozměr A Rozměr C T-kus žlabu bočnicový 100x ,00 0, T-kus žlabu bočnicový 200x ,00 1, T-kus žlabu bočnicový 300x ,00 1, T-kus žlabu bočnicový 400x ,25 2, T-kus žlabu bočnicový 0x ,25 2, T-kus žlabu bočnicový 600x ,25 3, T-kus žlabu bočnicový 100x ,00 1, T-kus žlabu bočnicový 200x ,00 1, T-kus žlabu bočnicový 300x ,00 2, T-kus žlabu bočnicový 400x ,25 3, T-kus žlabu bočnicový 0x ,25 3, T-kus žlabu bočnicový 600x ,25 4,12 Verze

20 5. Víka UNI 5. Víka UNI Víka pro žlaby i žebříky jsou stejná. Vyrábí se z plechů v tloušťkách 1 a 1,25 mm. Tloušťka použitého plechu je volena tak, aby s ohledem na rozměry a tvar víka byla zachována dostatečná tuhost víka. Pro upevnění víka se používají držáky víka. U víka UNI přímého doporučujeme použít minimálně čtyři držáky v trase vodorovné a šest držáků v trase stoupací, u vík tvarových prvků s ohledem na velikost a tvar dva až osm držáků. Držák víka UNI x15 Držák víka UNI slouží pro spolehlivé připevnění víka žlabu, žebříku a tvarových prvků. Vyrábí se z nerezového nebo ocelového plechu tloušťky 1 mm. Pro připevnění se používá jeden Šroub vratový M6x12 s maticí límcovou (O.Č ), tento šroub není součástí dodávky a je nutno jej objednat zvlášť. U víka UNI přímého doporučujeme použít minimálně čtyři držáky v trase vodorovné a šest držáků v trase stoupací, u vík tvarových prvků s ohledem na velikost a tvar dva až osm držáků. Nerez Výška Držák víka UNI ,0 0, Držák víka UNI ,0 0,03 Víko UNI přímé Víko UNI přímé se používá pro zakrytí žlabů Standard a žebříků Standard s výškou bočnice 65 i 115 mm. Víka se vyrábí v délce 3000 mm. B Pro upevnění víka se používají držáky víka UNI. U víka UNI přímého doporučujeme použít minimálně čtyři držáky v trase vodorovné a šest držáků v trase stoupací. Výška Šířka B [kg/m] Víko UNI přímé ,00 1, Víko UNI přímé ,00 1, Víko UNI přímé ,00 3, Víko UNI přímé ,00 3, Víko UNI přímé ,00 4, Víko UNI přímé ,25 7,00 20

21 KABELOVÝ NOSNÝ SYSTÉM SOLACE Víko UNI kolena 45 B Víko UNI kolena 45 se používá pro zakrytí kolena UNI 45 s výškou bočnice 65 i 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík kolena UNI doporučujeme použít čtyři držáky. Výška Šířka B Víko UNI kolena ,00 0, Víko UNI kolena ,00 0, Víko UNI kolena ,00 1, Víko UNI kolena ,00 1, Víko UNI kolena ,00 2, Víko UNI kolena ,00 2,62 Víko UNI oblouku 45 Víko UNI oblouku 45 se používá pro zakrytí oblouku UNI 45 s výškou bočnice 65 i 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík oblouku UNI doporučujeme použít čtyři držáky. B Výška Šířka B Víko UNI oblouku ,00 1, Víko UNI oblouku ,00 1, Víko UNI oblouku ,00 2, Víko UNI oblouku ,00 3, Víko UNI oblouku ,00 4,03 Víko UNI kolena 90 Víko UNI kolena 90 se používá pro zakrytí kolena UNI 90 s výškou bočnice 65 i 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík kolena UNI doporučujeme použít čtyři držáky. B Výška Šířka B Víko UNI kolena ,00 0, Víko UNI kolena ,00 1, Víko UNI kolena ,00 1, Víko UNI kolena ,00 2, Víko UNI kolena ,00 3, Víko UNI kolena ,00 3,71 Verze

22 5. Víka UNI Víko UNI oblouku 90 B Víko UNI oblouku 90 se používá pro zakrytí oblouku UNI 90 s výškou bočnice 65 i 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík oblouku UNI doporučujeme použít čtyři držáky. Výška Šířka B Víko UNI oblouku , Víko UNI oblouku , Víko UNI oblouku ,00 4, Víko UNI oblouku , Víko UNI oblouku ,00 Víko UNI T-kusu plného Víko UNI T-kusu plného se používá pro zakrytí T- kusu plného s výškou bočnice 65 i 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík T- kusu plného doporučujeme v závislosti na velikosti použít čtyři až šest držáků. B Výška Šířka B Víko UNI T-kusu plného ,00 0, Víko UNI T-kusu plného ,00 1, Víko UNI T-kusu plného ,00 2, Víko UNI T-kusu plného ,00 3, Víko UNI T-kusu plného ,00 4, Víko UNI T-kusu plného ,00 5,29 Víko UNI T-kusu příčkového Víko UNI T-kusu příčkového se používá pro zakrytí T- kusu příčkového s výškou bočnice 65 i 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík T- kusu příčkového doporučujeme v závislosti na velikosti použít čtyři až šest držáků. B Výška Šířka B Víko UNI T-kusu příčkového , Víko UNI T-kusu příčkového , Víko UNI T-kusu příčkového , Víko UNI T-kusu příčkového , Víko UNI T-kusu příčkového ,00 22

23 KABELOVÝ NOSNÝ SYSTÉM SOLACE Víko UNI kříže plného Víko UNI kříže plného se používá pro zakrytí Kříže UNI plného s výškou bočnice 65 i 115 mm. B Pro upevnění víka se používají držáky víka UNI. U vík Kříže UNI plného doporučujeme v závislosti na velikosti použít čtyři až osm držáků. Výška Šířka B Víko UNI kříže plného ,00 0, Víko UNI kříže plného ,00 1, Víko UNI kříže plného ,00 2, Víko UNI kříže plného ,00 4, Víko UNI kříže plného ,00 5, Víko UNI kříže plného ,00 6,17 Víko UNI kříže příčkového Víko UNI kříže příčkového se používá pro zakrytí Kříže UNI příčkového s výškou bočnice 65 i 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík Kříže UNI příčkového doporučujeme v závislosti na velikosti použít čtyři až osm držáků. B Výška Šířka B Víko UNI kříže příčkového , Víko UNI kříže příčkového , Víko UNI kříže příčkového , Víko UNI kříže příčkového , Víko UNI kříže příčkového ,00 Víko UNI pro koleno vertikální vnitřní Víko UNI pro koleno vertikální vnitřní se používá pro zakrytí Kolena vertikálního vnitřního s výškou bočnice 65 i 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík Kolena vertikálního vnitřního doporučujeme použít čtyři držáky. B Výška Šířka B Víko UNI pro koleno vertikální vnitřní ,00 0, Víko UNI pro koleno vertikální vnitřní ,00 0, Víko UNI pro koleno vertikální vnitřní ,00 0, Víko UNI pro koleno vertikální vnitřní ,00 1, Víko UNI pro koleno vertikální vnitřní ,00 1, Víko UNI pro koleno vertikální vnitřní ,00 1,67 Verze

24 5. Víka UNI Víko UNI pro koleno vertikální vnější (pro prvek s výškou 65 mm) B Víko UNI pro koleno vertikální vnější (pro prvek s výškou 65 mm) se používá pro zakrytí Kolena vertikálního vnějšího s výškou bočnice 65 mm. Pro upevnění víka se používají držáky víka UNI. U vík Kolena vertikálního vnějšího doporučujeme použít čtyři držáky. Výška Šířka B Víko UNI pro koleno vertikální vnější (65) ,00 0, Víko UNI pro koleno vertikální vnější (65) ,00 0, Víko UNI pro koleno vertikální vnější (65) ,00 1, Víko UNI pro koleno vertikální vnější (65) ,00 1, Víko UNI pro koleno vertikální vnější (65) ,00 1, Víko UNI pro koleno vertikální vnější (65) ,00 2,04 Víko UNI pro koleno vertikální vnější (pro prvek s výškou 115 mm) B Víko UNI pro koleno vertikální vnější (pro prvek s výškou 115 mm) se používá pro zakrytí Kolena vertikálního vnějšího s výškou bočnice 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík Kolena vertikálního vnějšího doporučujeme použít čtyři držáky. Výška Šířka B Víko UNI pro koleno vertikální vnější (115) ,00 0, Víko UNI pro koleno vertikální vnější (115) ,00 0, Víko UNI pro koleno vertikální vnější (115) ,00 1, Víko UNI pro koleno vertikální vnější (115) ,00 1, Víko UNI pro koleno vertikální vnější (115) ,00 2, Víko UNI pro koleno vertikální vnější (115) ,00 2,52 Víko UNI T-kusu bočnicového B Víko UNI T-kusu bočnicového se používá pro zakrytí T- kusu bočnicového s výškou bočnice 65 i 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík T- kusu bočnicového doporučujeme v závislosti na velikosti použít dva až čtyři držáky. Výška Šířka B Víko UNI T-kusu bočnicového ,00 0, Víko UNI T-kusu bočnicového ,00 0, Víko UNI T-kusu bočnicového ,00 0, Víko UNI T-kusu bočnicového ,00 0, Víko UNI T-kusu bočnicového ,00 1, Víko UNI T-kusu bočnicového ,00 1,39 24

25 KABELOVÝ NOSNÝ SYSTÉM SOLACE 6. Výložníky Pro pevné a spolehlivé uložení žlabů a žebříků slouží výložníky. KNS SOLACE upřednostňuje řešení nevyžadující žádné pomocné zpevňující elementy, například závitové tyče nebo nosníky typu hrazda. Výložník STANDARD Výložník STANDARD je koncipován jako nosník stálé pevnosti (tzn., že v každém průřezu výložníku je konstantní napětí). 5 L C Výložník STANDARD je vyroben z plechu o tloušťce 2 mm a příruby o tloušťce 4 mm. Pro správnou funkci musí být celá příruba opřena o kotevní podložku (zeď, C-profil) pokud není tato podmínka dodržena, dochází k výraznému snížení únosnosti výložníku. Výložníky STANDARD nelze použít do šikmých tras. Pro spolehlivé a pevné připojení na zeď se používá jedna průvlaková kotva M10 (viz str. ) v délkách odpovídajících kvalitě kotevní betonové stěny a zatížení výložníku. Při kotvení na stěnu vystavěnou z pórobetonu, ytongu, voštinových cihel nebo jiných materiálů nižší pevnosti doporučujeme ke kotvení použít závitové tyče a prošroubovat celou tloušťku zdi, nebo použít jiné metody kotvení, například chemické kotvy. Při kotvení na ocelovou konstrukci je možné použít X-BT závitové hřeby z nerezové oceli (viz str. 53). Pokud se kabelová trasa skládá ze dvou nebo více tras pod sebou doporučujeme na zeď připevnit Profil UNIVERZAL C x25 (viz str. 36) vhodné délky a výložníky k tomuto profilu přišroubovat pomocí Šroubu M10 s ozubenou hlavou, maticí a podložkou (O.Č ). Při upevnění ke stropnímu závěsu je možné využít Šroub M10 x25 s ozubenou hlavou, maticí a podložkou (O.Č ) nebo využít čtvercové otvory 21x21 mm a výložník přišroubovat pomocí Matice kladívkové M10 (O.Č ) a Šroubu M10x25 se šestihrannou hlavou (O.Č ), a nebo využít oválné otvory 11x16,5 a k přišroubování výložníku použít Šroub vratový M10x25 s podložkou a maticí (O.Č ) xxx Galvanický zinek Jmenovitá délka Délka L Výška C Nosnost F [N] Výložník STANDARD , Výložník STANDARD , Výložník STANDARD , Výložník STANDARD , Výložník STANDARD , Výložník STANDARD ,15 Verze
