1 ČELÁKOVICE GPS: 50 9'49.66"N; 14 44'29.05"E Slovácké strojírny, a.s. závod 8 - TOS Čelákovice Stankovského Čelákovice Česká republika Tel.: Tel.: Fax:

2 BUA, BUB, BUC, ČELÁKOVICE C 250, C 500 BRUSKY SLOVÁCKÉ STROJÍRNY, a.s.

3 B R U S K Y T O S P R O V Á Š Z I S K PŘESNÉ BRUSKY PRO BROUŠENÍ VNĚJŠÍCH A VNITŘNÍCH ROTAČNÍCH PLOCH Brusky hrotové BUA 25B NC Practic BUA 25B CNC Profi BUB 40B,50B NC Practic BUB 40B,50B CNC Profi BUB 50B CNC Multi BUC 63C,85C NC Practic BUC 63C,85C CNC Profi BUC 63C,85C CNC Multi Brusky bezhroté C 250 CNC C 500 CNC

4 ČELÁKOVICE

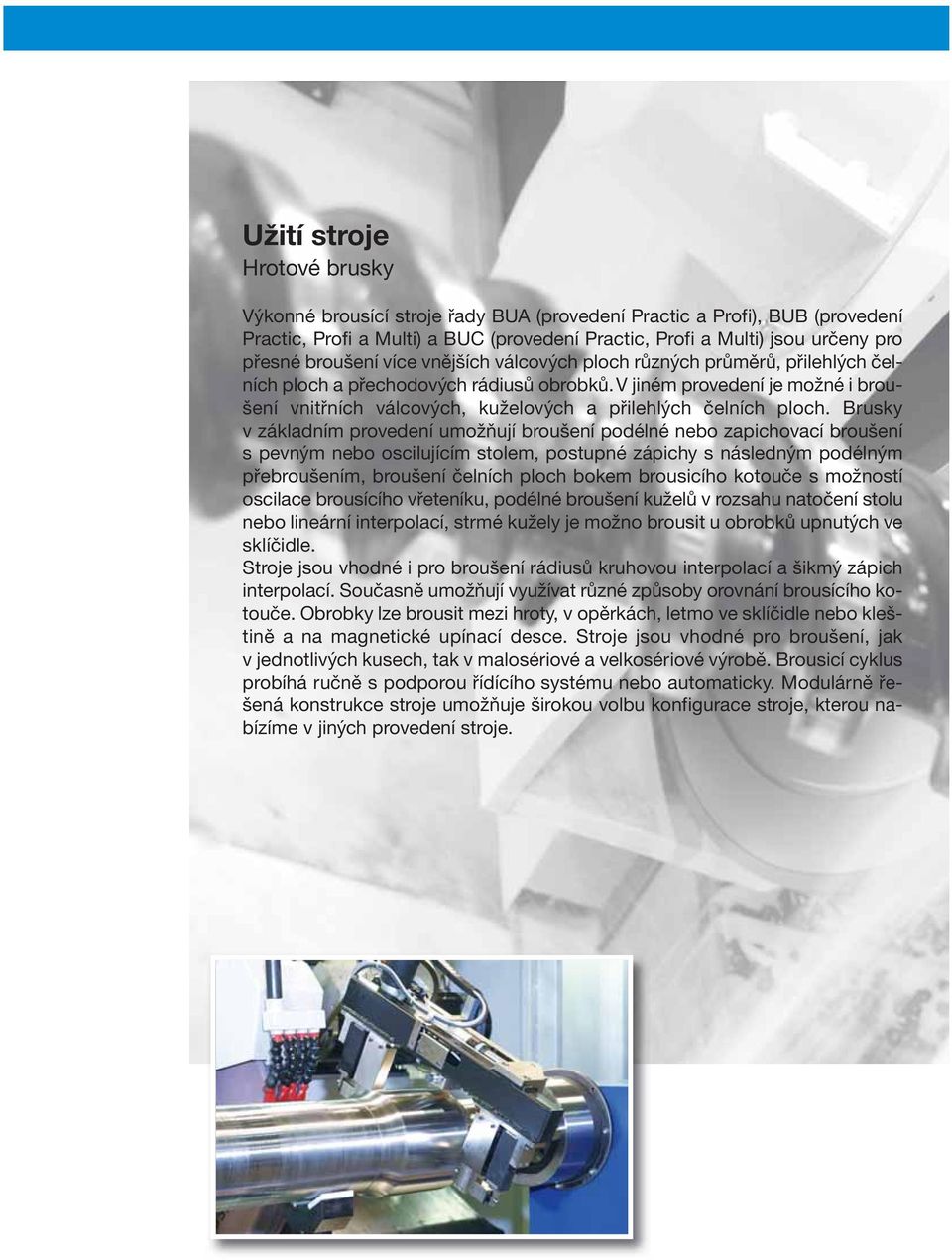

5 Užití stroje Hrotové brusky Výkonné brousící stroje řady BUA (provedení Practic a Profi), BUB (provedení Practic, Profi a Multi) a BUC (provedení Practic, Profi a Multi) jsou určeny pro přesné broušení více vnějších válcových ploch různých průměrů, přilehlých čelních ploch a přechodových rádiusů obrobků. V jiném provedení je možné i broušení vnitřních válcových, kuželových a přilehlých čelních ploch. Brusky v základním provedení umožňují broušení podélné nebo zapichovací broušení s pevným nebo oscilujícím stolem, postupné zápichy s následným podélným přebroušením, broušení čelních ploch bokem brousicího kotouče s možností oscilace brousícího vřeteníku, podélné broušení kuželů v rozsahu natočení stolu nebo lineární interpolací, strmé kužely je možno brousit u obrobků upnutých ve sklíčidle. Stroje jsou vhodné i pro broušení rádiusů kruhovou interpolací a šikmý zápich interpolací. Současně umožňují využívat různé způsoby orovnání brousícího kotouče. Obrobky lze brousit mezi hroty, v opěrkách, letmo ve sklíčidle nebo kleštině a na magnetické upínací desce. Stroje jsou vhodné pro broušení, jak v jednotlivých kusech, tak v malosériové a velkosériové výrobě. Brousicí cyklus probíhá ručně s podporou řídícího systému nebo automaticky. Modulárně řešená konstrukce stroje umožňuje širokou volbu konfigurace stroje, kterou nabízíme v jiných provedení stroje.

6 Základní provedení stroje řídicí systém SIEMENS Sinumerik 840D sl ovládací panel s plochou barevnou grafickou obrazovkou PLC SIEMENS Simatic S7 300 uživatelský SW pro stroj v základním provedení dálková diagnostika programově řízené natáčení brousící jednotky (osa B pouze u provedení Multi) střídavé digitální elektrické pohony (osy X, Z, C9) bezkartáčový prstencový motor s přímým odměřováním v ose B (pouze u provedení Multi) přísuv brousícího vřeteníku (osa X) a posuv stolu (osa Z) kuličkovými šrouby přední a zadní litinové lože spojené šrouby a kolíky přísuvu brousicího vřeteníku s uzavřeným valivým vedením (VM lišty) brousicí vřeteník s valivě uloženým brousícím vřetenem bezpečnostní kryt brousicího kotouče vrchní stůl natáčivý (mimo BUC-C/6000) ručně natáčivý a posuvný unášecí vřeteník s plynulou změnou otáček obrobku ručně posuvný koník s hydraulicky ovládaným posuvem hrotové objímky a vyrovnáním válcovitosti částečné krytování stroje s posuvnými předními dveřmi a zadními panelovými kryty elektrický rozvaděč s chladící jednotkou RITTAL automatické mazání vedení stolu a kuličkových šroubů stolu a brousicího vřeteníku orovnávací zařízení na koníku s diamantovou orovnávací destičkou normální příslušenství vybavení stroje V Y S O K Á P R O D U K T I V I T A

7 V Y S O K Á P Ř E S N O S T BUA 25 B Practic, Profi BUA

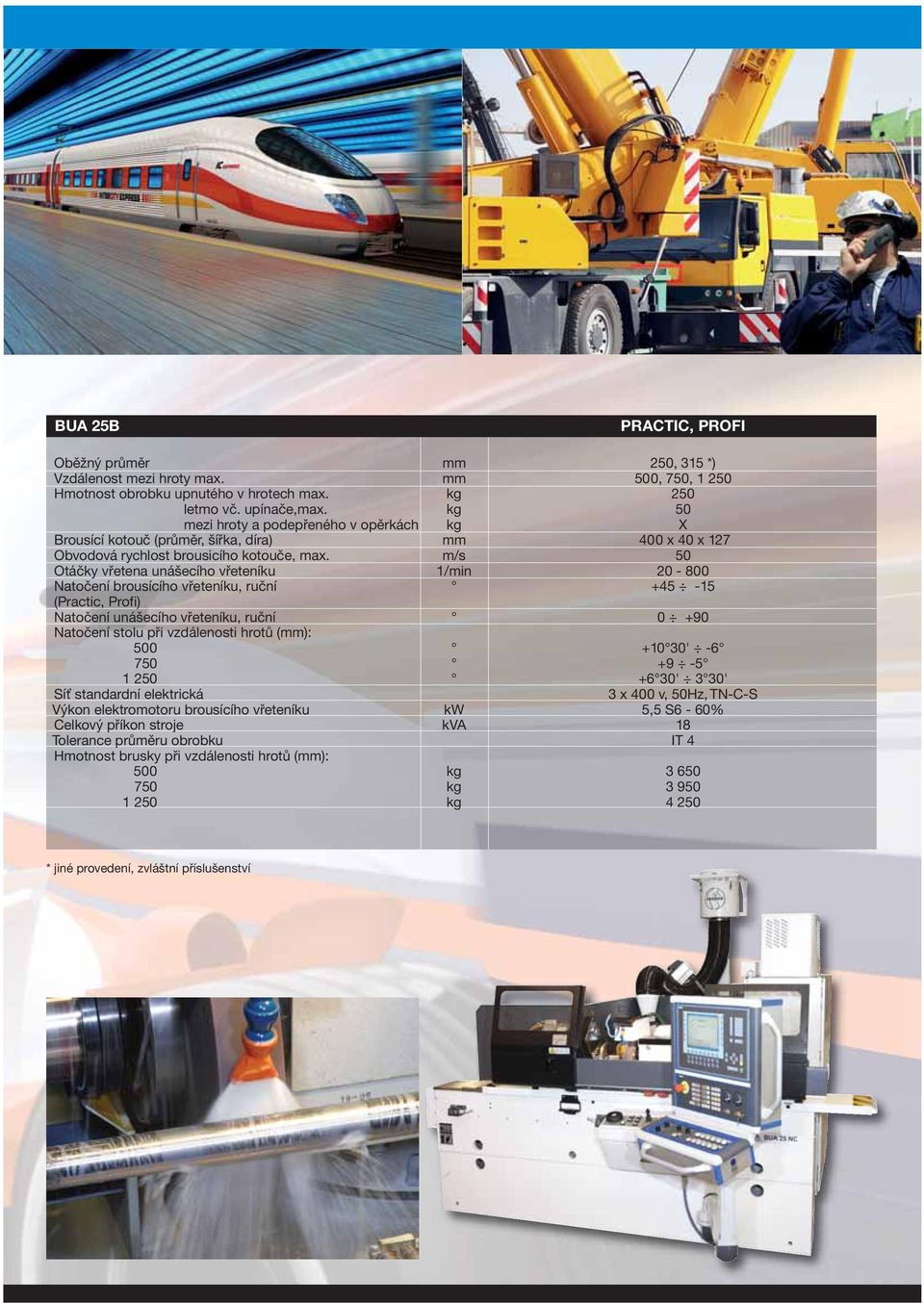

8 BUA 25B PRACTIC, PROFI Oběžný průměr mm 250, 315 *) Vzdálenost mezi hroty max. mm 500, 750, Hmotnost obrobku upnutého v hrotech max. kg 250 letmo vč. upínače,max. kg 50 mezi hroty a podepřeného v opěrkách kg X Brousící kotouč (průměr, šířka, díra) mm 400 x 40 x 127 Obvodová rychlost brousicího kotouče, max. m/s 50 Otáčky vřetena unášecího vřeteníku 1/min Natočení brousícího vřeteníku, ruční (Practic, Profi) Natočení unášecího vřeteníku, ruční Natočení stolu při vzdálenosti hrotů (mm): ' ' 3 30' Síť standardní elektrická 3 x 400 v, 50Hz, TN-C-S Výkon elektromotoru brousícího vřeteníku kw 5,5 S6-60% Celkový příkon stroje kva 18 Tolerance průměru obrobku IT 4 Hmotnost brusky při vzdálenosti hrotů (mm): 500 kg kg kg * jiné provedení, zvláštní příslušenství

9 RYCHLOST A PŘESNOST BROUŠENÍ D L O U H Á Ž I V O T N O S T BUB 40, 50B Practic, Profi, Multi BUB

10 BUB 40(50)B PRACTIC, PROFI MULTI Oběžný průměr mm 400, Vzdálenost mezi hroty max. mm 1 000, 1 500, 2 000, , 1 500, 2 000, Hmotnost obrobku upnutého v hrotech max. kg letmo vč. upínače,max. kg 100(250)* 100 mezi hroty a podepřeného v opěrkách kg Brousící kotouč (průměr, šířka, díra) mm 500 x 80 x x 80 x 203 Obvodová rychlost brousicího kotouče, max. m/s Otáčky vřetena unášecího vřeteníku 1/min 6-170, , Natočení brousícího vřeteníku, ruční (Practic, Profi) Natočení brousícího vřeteníku programovatelná (Multi) Natočení unášecího vřeteníku, ruční Natočení stolu při vzdálenosti hrotů (mm): ' -4 30' ' -4 30' ' +6-3' ' ' -2 Síť standardní elektrická 3 x 400 v, 50Hz, TN-C-S 3 x 400 v, 50Hz, TN-C-S Výkon elektromotoru brousícího vřeteníku kw Celkový příkon stroje kva Tolerance průměru obrobku IT 4 IT 4 Hmotnost brusky při vzdálenosti hrotů (mm): BUB BUB 40B BUB 50B MULTI kg kg kg kg * jiné provedení, zvláštní příslušenství

11 DOKONALOST OBROBKU S N A D N É O V L Á D Á N Í BUC 63C, 85C Practic BUC

12

13 JEDNIČKA VE SVÉ TŘÍDĚ I S O P R O G R A M O V Á N Í BUC 63C, 85C Profi BUC

14

15 BUC 63(85)C PRACTIC, PROFI, MULTI PRACTIC, PROFI MULTI Oběžný průměr mm 630, , 850 Vzdálenost mezi hroty max. mm 2 000, 3 000, , 3 000, , , Hmotnost obrobku upnutého v hrotech max. kg letmo vč. upínače, max. kg mezi hroty a podepřeného v opěrkách kg Brousící kotouč (průměr, šířka, díra) mm 750 x 100 x x 100 x 305 Obvodová rychlost brousicího kotouče, max. m/s Otáčky vřetena unášecího vřeteníku 1/min 4-38, , Natočení brousícího vřeteníku, ruční (Practic, Profi) Natočení brousícího vřeteníku programovatelná (Multi) Natočení unášecího vřeteníku, ruční Natočení stolu při vzdálenosti hrotů (mm): ' ' ± 5 ± ± 4 ± ± 3 ± Síť standardní elektrická 3 x 400 V, 50Hz, TN-C-S 3 x 400 V, 50Hz, TN-C-S Výkon elektromotoru brousícího vřeteníku kw 19 S6-60% 19 S6-60% Celkový příkon stroje kva 65(85)* 65(85)* Tolerance průměru obrobku IT 4 IT 4 Hmotnost brusky při vzdálenosti hrotů (mm): BUC 63 BUC 85 BUC 63 BUC kg kg kg kg kg * jiné provedení, zvláštní příslušenství

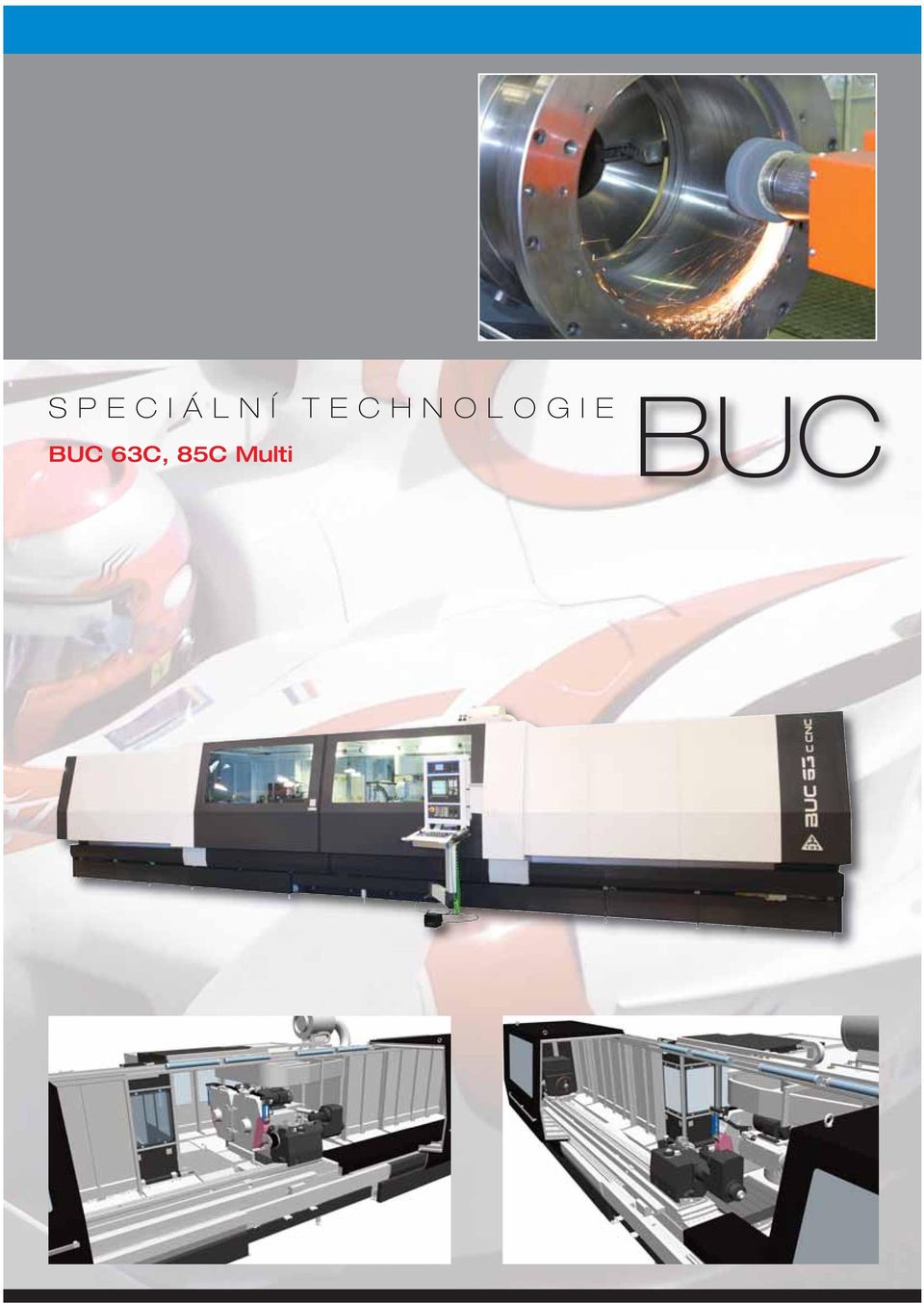

16 SPECIÁLNÍ TECHNOLOGIE BUC 63C, 85C Multi BUC

17 Užití stroje Bezhroté brusky Stroje s typovým označením C 250 CNC a C 500 CNC patří do výrobní řady C, plně číslicově řízených bezhrotových brusek. Jejich konstrukce a mimořádná tuhost je předurčuje pro přesné a velmi výkonné broušení vnějších válcových ploch v sériově a hromadné výrobě s možností zapichovacího (tvarového) nebo průchozího broušení. Stavebnicová modifikace strojů umožňuje volit počet řízených os podle typu broušeného obrobku a dle požadavků zákazníka. Standardně dodávaný uživatelský SW je řešen tak, aby maximálně vyhovoval potřebám obsluhy seřizovače a technologa. Je vybaven řadou podpůrných funkcí (archivací technologií broušení, grafickou diagnostikou brusky, logickou nápovědu, atd.). To výrazným způsobem zjednodušuje a usnadňuje obsluhu, včetně rychlých diagnostik případných poruch stroje s možností výběru náhradních dílů a kontaktů na subdodavatele přímo na obrazovce řídícího systému. Je velmi výhodné napojení do vnitřní datové sítě uživatele s možností zpracování dat o průběhu broušení a jeho výsledcích, včetně statistických rozborů přesnosti práce strojů. Kompletní zálohování nastavené technologie a jejich parametrů značně urychluje přeseřizování stroje na jiný typ obrobku. Pro svoji provozní flexibilitu, mimořádný výkon, přesnost, ale i malý zastavěný prostor se bezhroté brousící stroje C 250 CNC a C 500 CNC stávají epostradatelnou součástí výrobních linek výrobců ložisek, automobilových dílů a motorů, výrobců letadel a jejich součástí, výrobců textilních a polygrafických strojů. Konstrukční řešení umožňující širokou volbu konfigurace stroje, kterou nabízíme v jiných provedení stroje.

18 Základní provedení stroje řídicí systém SIEMENS Sinumerik 840D sl přední ovládací panel s plochou barevnou grafickou obrazovkou zadní ovládací panel s ovládacími prvky pro obsluhu (pro průchozí broušení) PLC SIEMENS Simatic S7 300 systémový, komunikační a diagnostický SW dálková diagnostika přes modem digitální AC servomotory posuvů s digitálními měniči SIEMENS Sinamics S120 lože stroje s příslušenstvím brousicí vřeteník s oboustranně uloženým vřetenem na valivých ložiskách přísuv brousícího vřeteníku (osa X1) kuličkovým šroubem zařízení pro poloautomatické vyvažování brousicího kotouče CNC orovnávač brousicího kotouče s křížovým suportem (bez kopírovací šablony) kompletní podávací vřeteník s oboustranně uloženým vřetenem na valivých ložiskách plynulá změna otáček podávacího kotouče orovnávač podávacího kotouče s křížovým suportem stojánek opěrného pravítka s ručním výškovým nastavením a ručním zpevněním úplné krytování stroje s ručně posuvnými dvoudílnými bočními dveřmi a s vnitřním zářivkovým osvětlením automatické centrální mazání se samostatnými mazacími okruhy úprava stroje pro připojení pro centrální nebo lokální přívod chladící kapaliny úprava stroje pro připojení centrálního nebo lokálního odsávání olejové mlhy z pracovního prostoru vysokotlaký hydraulický agregát včetně hydraulických rozvodů a hydraulických jednotek elektrický rozvaděč s chladícími jednotkami RITTAL normální příslušenství V Y S O K Á P R O D U K T I V I T A

19 JEDNIČKA VE SVÉ TŘÍĎE A U T O M A T I C K Á M A N I P U L A C E C 250 C 250 C 250 CNC řízené osy - základní provedení osa X1 přísuv podávacího kotouče se stojánkem v polohové vazbě osa U1 příčný posuv orovnávače brousícího kotouče v polohové vazbě osa W1 podélný posuv orovnávače brousícího kotouče v polohové vazbě osa W2 podélný posuv orovnávače podávacího kotouče v polohové vazbě osa C2 plynule řízené otáčky podávacího kotouče v rychlostní vazbě

20 Jiné provedení stroje C 250 CNC Osa A naklápění podávacího kotouče v polohové vazbě Osa B natáčení podávacího kotouče se stojánkem v polohové vazbě Osa C1 otáčení brousícího kotouče v rychlostní vazbě Osa C3 náhon orovnávací klady v rychlostní vazbě Osa C4 náhon vstupního dopravníku v rychlostní vazbě Osa C5 náhon výstupního dopravníku v rychlostní vazbě Osa U2 příčný posuv orovnávače podávacího kotouče v polohové vazbě Osa W2 podélný posuv orovnávače podávacího kotouče v polohové vazbě Osa X2 přísuv podávacího kotouče ke stojánku v polohové vazbě Osa X3 polohování vstupního dopravníku v polohové vazbě Osa X4 polohování výstupního dopravníku v polohové vazbě Osa Y2 polohování ochranné clony krytu brusného kotouče v polohové vazbě C 250 CNC, C 500 CNC C 250 CNC C 500 CNC Min. broušený průměr mm 0,8 3 Max. průměr obrobků pro průběžný způsob broušení mm Max. průměr obrobků pro zapichovací mm Max. délka obrobku bez spec. podávání pro průběžné broušení mm Max. délka obrobku se spec. podáváním pro průběžné broušení mm Max. délka obrobku se spec. podáváním pro zapichovací broušení mm Brousící kotouč (standardní) mm 650 x 250 x 304,8 650 x 500 x 304,8 Podávací kotouč mm 355 x 250 x 152,4 380 x 600 x 203,2 Max. obvodová rychlost brousícího kotouče m/s Otáčky podávacího kotouče plynule regulovatelné 1/min Výkon elektromotoru brousícího kotouče kw Celkový příkon stroje kva Celková hmotnost stroje kg

21 VAŠE TECHNOLOGIE NA STROJÍCH TOS V Y S O K Ý V Ý K O N C 500 C 500 C 500 CNC řízené osy základní provedení Osa X1 Přísuv brousícího kotouče v polohové vazbě Osa X2 Přísuv podávacího kotouče v polohové vazbě Osa U1 Příčný posuv orovnávače brousícího kotouče v polohové vazbě Osa U2 Příčný posuv orovnávače podávacího kotouče v polohové vazbě Osa W1 Podélný posuv orovnávače brousícího kotouče v polohové vazbě Osa W2 Podélný posuv orovnávače podávacího kotouče v polohové vazbě Osa C2 otáčení podávacího kotouče v rychlostní vazbě

22 Jiné provedení stroje C 500 CNC Osa A naklápění podávacího kotouče v polohové vazbě Osa B natáčení podávacího kotouče v polohové vazbě Osa C1 otáčení brousícího kotouče v rychlostní vazbě Osa C3 náhon orovnávací kladky v rychlostní vazbě Osa C4 náhon vstupního dopravníku v rychlostní vazbě Osa C5 náhon výstupního dopravníku v rychlostní vazbě Osa Y2 polohování ochranné clony krytu brusného kotouče v polohové vazbě

23 PŘESNOST VÝKON B U A, B U B, B U

24 NOST SPOLEHLIVOST C, C 2 5 0, C 5 0 0
