Provozní řád DKV Plzeň Pj Plzeň, příloha č. 4 - účinnost od

Transkript

1 Provozní řád DKV Plzeň PJ Plzeň Příloha č.4 Plán havarijních opatření pro případ ropné havárie nebo ohrožení jakosti vod PJ Plzeň PP Bezdružice PP Rokycany PP Stupno PP Nýřany - 1 -

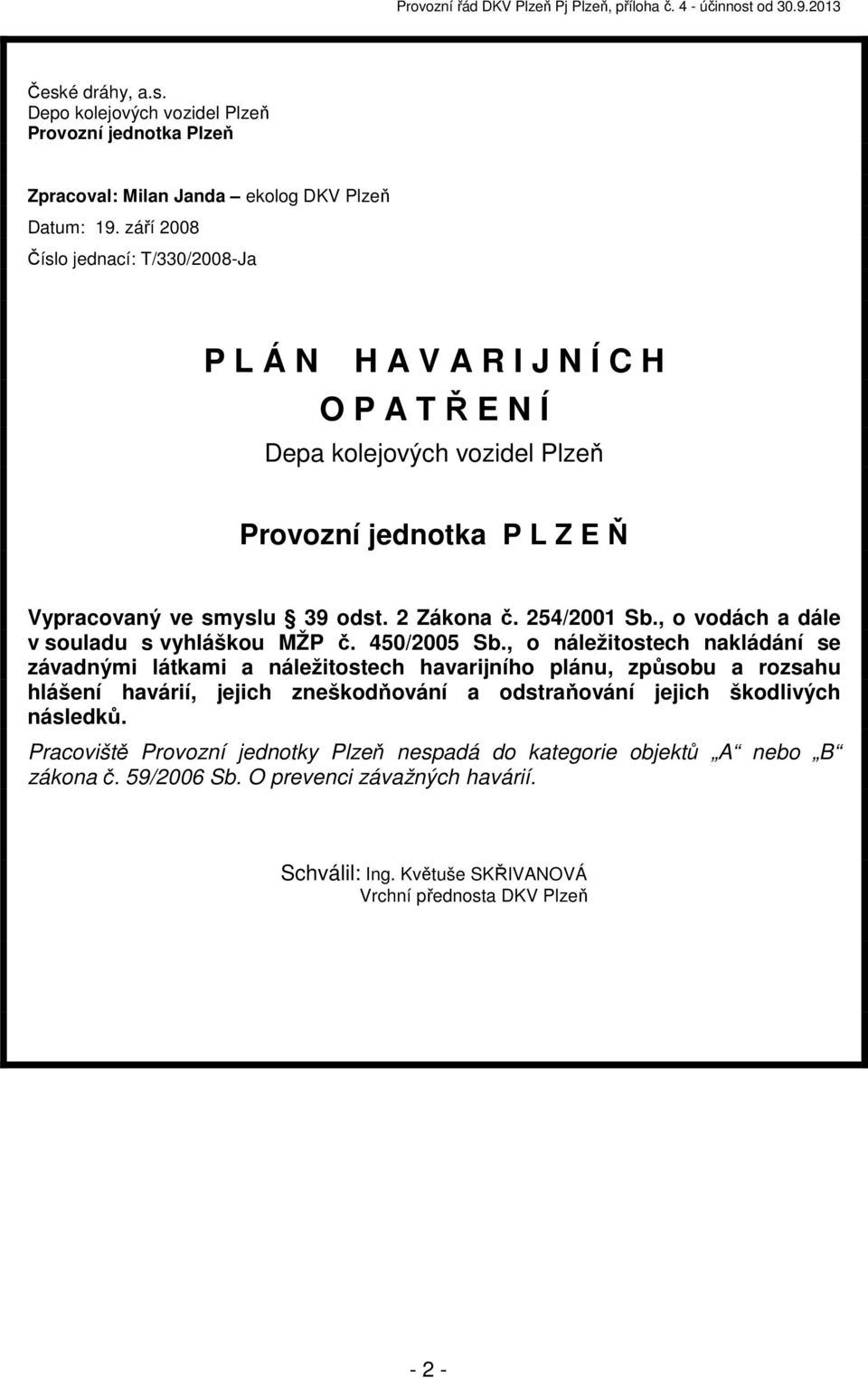

2 České dráhy, a.s. Depo kolejových vozidel Plzeň Provozní jednotka Plzeň Zpracoval: Milan Janda ekolog DKV Plzeň Datum: 19. září 2008 Číslo jednací: T/330/2008-Ja P L Á N H A V A R I J N Í C H O P A T Ř E N Í Depa kolejových vozidel Plzeň Provozní jednotka P L Z E Ň Vypracovaný ve smyslu 39 odst. 2 Zákona č. 254/2001 Sb., o vodách a dále v souladu s vyhláškou MŽP č. 450/2005 Sb., o náležitostech nakládání se závadnými látkami a náležitostech havarijního plánu, způsobu a rozsahu hlášení havárií, jejich zneškodňování a odstraňování jejich škodlivých následků. Pracoviště Provozní jednotky Plzeň nespadá do kategorie objektů A nebo B zákona č. 59/2006 Sb. O prevenci závažných havárií. Schválil: Ing. Květuše SKŘIVANOVÁ Vrchní přednosta DKV Plzeň - 2 -

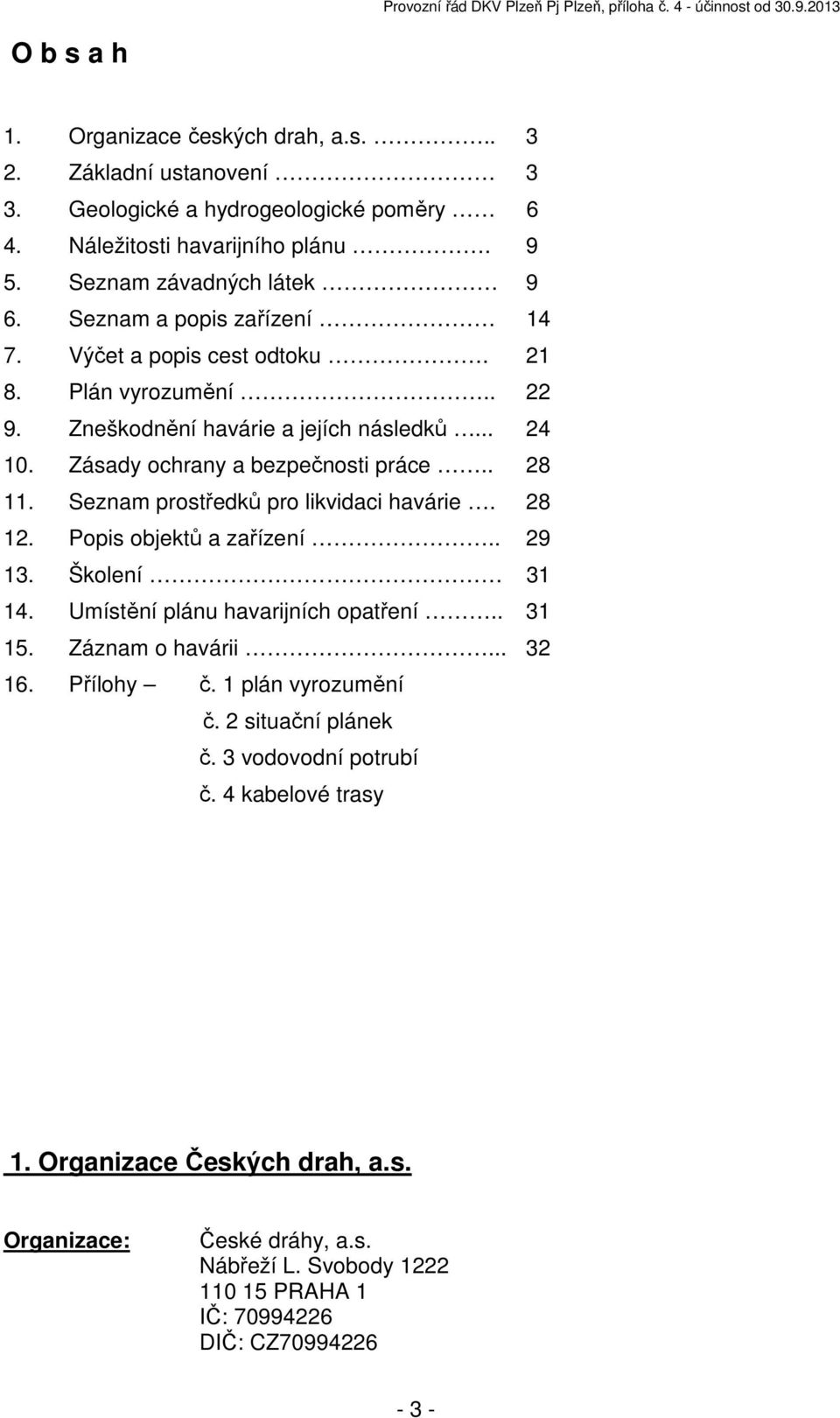

3 O b s a h 1. Organizace českých drah, a.s Základní ustanovení 3 3. Geologické a hydrogeologické poměry 6 4. Náležitosti havarijního plánu Seznam závadných látek 9 6. Seznam a popis zařízení Výčet a popis cest odtoku Plán vyrozumění Zneškodnění havárie a jejích následků Zásady ochrany a bezpečnosti práce Seznam prostředků pro likvidaci havárie Popis objektů a zařízení Školení Umístění plánu havarijních opatření Záznam o havárii Přílohy č. 1 plán vyrozumění č. 2 situační plánek č. 3 vodovodní potrubí č. 4 kabelové trasy 1. Organizace Českých drah, a.s. Organizace: České dráhy, a.s. Nábřeží L. Svobody PRAHA 1 IČ: DIČ: CZ

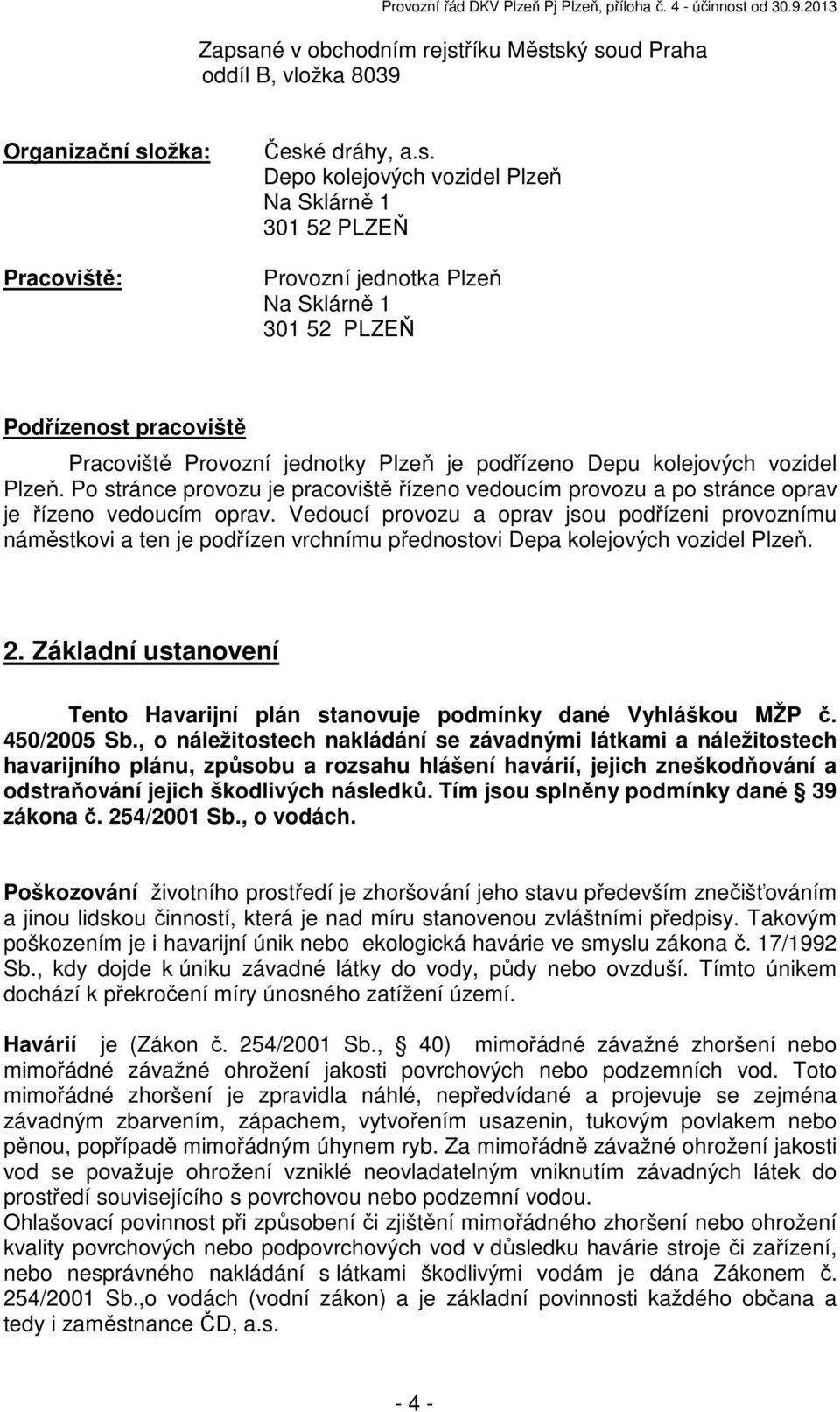

4 Zapsané v obchodním rejstříku Městský soud Praha oddíl B, vložka 8039 Organizační složka: Pracoviště: České dráhy, a.s. Depo kolejových vozidel Plzeň Na Sklárně PLZEŇ Provozní jednotka Plzeň Na Sklárně PLZEŇ Podřízenost pracoviště Pracoviště Provozní jednotky Plzeň je podřízeno Depu kolejových vozidel Plzeň. Po stránce provozu je pracoviště řízeno vedoucím provozu a po stránce oprav je řízeno vedoucím oprav. Vedoucí provozu a oprav jsou podřízeni provoznímu náměstkovi a ten je podřízen vrchnímu přednostovi Depa kolejových vozidel Plzeň. 2. Základní ustanovení Tento Havarijní plán stanovuje podmínky dané Vyhláškou MŽP č. 450/2005 Sb., o náležitostech nakládání se závadnými látkami a náležitostech havarijního plánu, způsobu a rozsahu hlášení havárií, jejich zneškodňování a odstraňování jejich škodlivých následků. Tím jsou splněny podmínky dané 39 zákona č. 254/2001 Sb., o vodách. Poškozování životního prostředí je zhoršování jeho stavu především znečišťováním a jinou lidskou činností, která je nad míru stanovenou zvláštními předpisy. Takovým poškozením je i havarijní únik nebo ekologická havárie ve smyslu zákona č. 17/1992 Sb., kdy dojde k úniku závadné látky do vody, půdy nebo ovzduší. Tímto únikem dochází k překročení míry únosného zatížení území. Havárií je (Zákon č. 254/2001 Sb., 40) mimořádné závažné zhoršení nebo mimořádné závažné ohrožení jakosti povrchových nebo podzemních vod. Toto mimořádné zhoršení je zpravidla náhlé, nepředvídané a projevuje se zejména závadným zbarvením, zápachem, vytvořením usazenin, tukovým povlakem nebo pěnou, popřípadě mimořádným úhynem ryb. Za mimořádně závažné ohrožení jakosti vod se považuje ohrožení vzniklé neovladatelným vniknutím závadných látek do prostředí souvisejícího s povrchovou nebo podzemní vodou. Ohlašovací povinnost při způsobení či zjištění mimořádného zhoršení nebo ohrožení kvality povrchových nebo podpovrchových vod v důsledku havárie stroje či zařízení, nebo nesprávného nakládání s látkami škodlivými vodám je dána Zákonem č. 254/2001 Sb.,o vodách (vodní zákon) a je základní povinnosti každého občana a tedy i zaměstnance ČD, a.s

5 K odbornému prošetření havárie musí být přizvána Česká inspekce životního prostředí Oblastní inspektorát Plzeň, případně správce povodí a Magistrát města Plzně odbor životního prostředí. Vymezení pojmů v oblasti nakládání a zacházení se závadnými látkami je uvedeno v 2 Vyhlášky MŽP č. 450/2005 Sb. (dále jen Vyhlášky). Příloha č. 1 k Zákonu č. 254/2001 Sb., definuje zvlášť nebezpečné látky náležející do skupin, s výjimkou těch, jež jsou biologicky neškodné nebo se rychle mění na látky biologicky neškodné. Jedná se o: 1. organohalogenové sloučeniny a látky, které mohou tvořit takové sloučeniny ve vodním prostředí, 2. organofosforové sloučeniny, 3. organocínové sloučeniny, 4. látky vykazující karcinogenní, mutagenní nebo teratogenní vlastnosti ve vodním prostředí nebo jeho vlivem, 5. rtuť a její sloučeniny, 6. kadmium a jeho sloučeniny, 7. persistentní minerální oleje a uhlovodíky ropného původu, 8. persistentní syntetické látky, které se mohou vznášet, zůstávat v suspenzi nebo klesnout. Nebezpečné látky Nebezpečné látky jsou látky náležející do dále uvedených skupin: 1. Metaloidy, kovy a jejich sloučeniny: 1. zinek 6. selen 11. cín 16. vanad 2. měď 7. arzen 12. baryum 17. kobalt 3. nikl 8. antimon 13. berylium 18. thalium 4. chrom 9. molybden 14. bor 19. telur 5. olovo 10. titan 15. uran 20. stříbro 2. Biocidy a jejich deriváty neuvedené v seznamu zvlášť nebezpečných látek. 3. Látky, které mají škodlivý účinek na chuť nebo na vůni produktů pro lidskou spotřebu pocházejících z vodního prostředí, a sloučeniny mající schopnost zvýšit obsah těchto látek ve vodách. 4. Toxické nebo persistentní organické sloučeniny křemíku a látky, které mohou zvýšit obsah těchto sloučenin ve vodách, vyjma těch, jež jsou biologicky neškodné nebo se rychle přeměňují ve vodě na neškodné látky. 5. Anorganické sloučeniny fosforu nebo elementárního fosforu. 6. Nepersistentní minerální oleje a uhlovodíky ropného původu. 7. Fluoridy. 8. Látky, které mají nepříznivý účinek na kyslíkovou rovnováhu, zejména amonné soli a dusitany. 9. Silážní šťávy, průmyslová a statková hnojiva a jejich tekuté složky, aerobně stabilizované komposty. Nakládání se závadnými látkami je prováděno tak, aby nedošlo k jejich proniknutí do povrchových a podzemních vod a řídí se pokyny, uvedenými v BL

6 Veškeré prostory (PHM, sklady apod.), kde se nakládá nebo zachází se závadnými látkami musí být označeny výstražnými symboly. Zařízení obsahující závadné látky není chráněno žádným speciálním technickým kontrolním systémem pro zjišťování úniku závadných látek ve smyslu 3 Vyhlášky. Závadné látky jsou skladovány v originálních obalech nádobách a skladovacích nádrží. Kontrola zjišťování úniku je prováděna pouze vizuálně v kombinaci se sledováním spotřeby (množstvím závadné látky). Skladovací nádrže jsou opatřeny signalizací maximální hladiny a proti přeplnění. Pokud v dalším popisu není uvedeno jinak. Identifikační údaje a vlastnosti závadných látek jsou uvedeny v bezpečnostních listech, které musí být vždy součástí zásilky jako příloha. Seznam pravidelně používaných závadných látek a je uveden v tomto Havarijnímu plánu, Soubor bezpečnostních listů je k dispozici ve skladu MTZ Plzeň a u ekologa DKV Plzeň.. Další základní pojmy a názvy jsou uvedeny ve Směrnici ČD M 32 (Směrnice ČD a.s., k ochraně životního prostředí před znečištěním nebezpečnými látkami č.j /2004 s účinností od ), která je nedílnou součástí Plánu havarijních opatření a u tohoto plánu je na pracovišti uložena. V případě havarijního úniku nebezpečných látek, ekologické havárii nebo ohrožení, se řídí všichni zaměstnanci v obvodu DKV Plzeň PJ Plzeň tímto Plánem havarijních opatření. (dále jen HP). Ucelené provozní území Pro účely tohoto havarijního plánu je uceleným územím pracoviště Provozní jednotky Plzeň Depa kolejových vozidel Plzeň. Ucelené území je vyznačeno v situačním plánu v příloze. V situačním plánku jsou zákresy kolejiště a jeho zařízení, budovy a technologická zařízení, infrastruktura, kanalizace a kanalizační šachty, přípojky a dále pak i odvodňovací příkopy kolejiště, drenážní šachty a příkopy a všechny inženýrské sítě ( voda, plyn ). Dále jsou v plánku vyznačeny místa shromažďování nebezpečných odpadů, skladování závadných látek a umístění havarijních prostředků pro prvotní zásah likvidace havárie. Příjezd do Provozní jednotky Plzeň je z ulice Jateční do ulice Doubravecká a odtud za železničním viaduktem vpravo do ulice Na Sklárně. Pro příjezd vozidel vyšších jak 3,80 metry je příjezd z ulice U Prazdroje přes hlavní bránu Plzeňského Prazdroje, a.s. přes jeho areál k zadní bráně a výjezd je přímo do ulice Na Sklárně. Dále tento havarijní plán platí pro únik ropných látek z hnacího kolejového vozidla při provozu na železničních tratích v obvodu Provozní jednotky Plzeň. 3. Geologické a hydrogeologické poměry, vodohospodářské využití území - 6 -

7 Obvod Provozní jednotky Plzeň leží v severní části města Plzně, v městské části Doubravka, severně od železniční stanice Plzeň hlavní nádraží. Stanovení hydrogeoloických rizik pro ujasnění podmínek při havarajním úniku vyplývá z petrografického složení prostředí: Území řadíme k limnickému permokarbonu středočeské, resp. Plzeňské pánve. Permokarbon je na lokalitě reprezentován především vývojem spodního šedého (kladenského) a spodního červeného (týneckého) souvrství. Tato souvrství jsou tvořena hlavně křemičitými pískovci, jílovými pískovci až arkónami. Přímo na lokalitě se zvětralé kaolinizované arkóny nacházejí v morfologických depresích podložních proterozoických břidlic. Podloží permokarbonu je budováno svrchnoproterozoickými, slabě epizonálně metamorfovanými sedimenty břidlice až fylity. Tyto horniny vystupují na povrch na levé straně údolí řeky Mže. Břidlice jsou zvětraléa rozpadají se střípkovitě až roubíkovitě. Výraznější pukliny jsou vyplněny jílovitými produkty. Nad povrchem pevné horniny se nachází 1 až 2 metry mocné pásmo břidlic rozvětralých na zelenavé hnědošedé prachovito-jílové eluvium. Morfologie povrchu proterozoických břidlic je značně členitá v rozdílu deset výškových metrů. Kvarterní pokryv je zastoupen deluvio eluviálními uloženinami. V nadloží těchto vrstev jsou uloženy fluviální sedimenty řek tvořené zahliněnými štěrkopísky. Kvartérní uloženiny jsou překryty až několika metry (místy až 10m) mocnými šedočernými kamenopísčitohlinitými navážkami. Prostor zájmového území je odvodňován řekami Úslava a Mže. Lokalita leží na lokální rozvodnici směru J S. Ustálená hladiny podzemní vody se pohybuje v rozmezí 2 až 5 metru pod terénem. Směr proudění podzemní vody je severním až severovýchodním směrem. Koeficient filtrace se pohybuje v rozmezí 10-5 až 10-7 m.s - 1. Hydrogeologické číslo povodí a , povodí toků Berounka a Úslava. Celkově se jedná morfologicky o mírně zvlněné území. 4. Náležitosti havarijního plánu dle 5 Vyhlášky a) Vymezení uceleného provozního prostoru viz. adresa místa nakládání, přiložené situační plánky a popis uceleného provozního území. b) Adresa místa nakládání se závadnými látkami: České dráhy, a.s., Depo kolejových vozidel Plzeň, Provozní jednotka Plzeň, Na Sklárně 1 b) IČ : c) Autor Havarijního plánu: Milan JANDA, Rodinná 40, Plzeň Ekolog DKV Plzeň Dosažené vzdělání: Střední průmyslová škola dopravní Energetický institut CZ vodní hospodářství Odpadový hospodář Telefonní spojení: d) Statutární zástupce uživatele závadných látek: Ing. Květuše SKŘIVANOVÁ - vrchní přednosta DKV Plzeň - 7 -

8 Mobilní telefon: Vlastimil ROM vedoucí provozu Mobilní telefon: Antonín POMPL vedoucí oprav Mobilní telefon: Ostatní osoby určené vedoucím provozu a vedoucím oprav Provozní jednotky Plzeň k nakládání se závadnými látkami k zajištění plnění úkolů podle tohoto Havarijního plánu. 5. Seznam závadných látek 1. Sklad PHM (nafty): Skladované látky a jejich max. skladované množství Pol. Název výrobku Skladované množství Poznámka Průměr Maximum 1 Nafta motorová 800 hl 1600 hl Nádrž 1 a 2 Xn 1a. Sklad PHM (nafty): Skladované látky a jejich max. skladované množství Pol. Název výrobku Skladované množství Poznámka Průměr Maximum 1 Nafta motorová 0 hl 5000 hl mimo provoz Jedná se o 2 nádrže po bývalém starém skladu nafty. Tento sklad byl nahrazen výstavbou nového v roce Sklad olejů sklep HCO: Skladované látky a jejich max. skladované množství Pol. Název výrobku Skladované množství Poznámka Průměr Maximum 1 Upotřebený motorový a převodový 60 hl 160 hl Nádrž 4 olej 2 Olej motorový M 7 ADS III 105 hl 320 hl Nádrž 1, 2 3 Olej motorový M 9 ADS (mimo prov.) 0 hl 160 hl Nádrž 3 3. Sklad olejů a maziv přízemí HCO: Skladované látky a jejich max. skladované množství Pol. Název výrobku Skladované množství Poznámka - 8 -

9 Průměr Maximum 1 Olej hydraulický TB l 500 l Nádrž č.1 2 Olej převodový PP l 250 l Nádrž č.2 3 Olej hydraulický OTHP l 250 l Nádrž č.3 4 Olej kompresorový K l 250 l Nádrž č.4 5 Olej OD l 250 l Nádrž č.5 T 6 Prázdná nádrž (mimo provoz) 0 l 2000 l Nádrž č.6 7 Olej převodový PP l 2000 l Nádrž č.7 8 Prázdná nádrž (mimo provoz) 0 l 2000 l Nádrž č.8 9 Plastické mazivo N kg 400 kg Sudy 10 Plastické mazivo LKP kg 400 kg Sudy 4. Sklad olejů hala oprav motorových vozů: Skladované látky a jejich max. skladované množství Pol. Název výrobku Skladované množství Poznámka Průměr Maximum 1 Olej motorový M 7 ADS III 250 l 450 l Nádrž 1 2 Olej hydraulický OTHP l 450 l Nádrž 2 3 Upotřebený motorový a převodový olej 2000 l 6000 l Nádrž sklep 5. Sklad sudů a maziv ohrada MTZ: Skladované látky a jejich max. skladované množství: Pol. Název výrobku Skladované množství Poznámka Průměr Maximum 1 Olej hydraulický MOGUL OTHP l 800 l Sudy 2 Olej převodový MOGUL PP7 a PP l 400 l Sudy 3 Olej kompresorový K8 200 l 400 l Sudy 4 Olej OD l 400 l Sudy T 5 Olej transformátorový TRAFO CZ 200 l 400 l Sudy 6 Olej hydraulický ON l 400 l Sudy 7 Olej ložiskový J2 a J6 400 l 600 l Sudy 8 Olej hydraulický TB l 400 l Sudy 9 Olej motorový DTT 200 l 400 l Sudy 10 Olej motorový TOPTIR 200 l 400 l Sudy 11 Olej převodový DEXTROM 200 l 400 l Sudy 12 Transformátorový olej TRAFO 200 l 400 l Sudy 13 Antikolor 200 l 400 l Sudy 14 Petrolej 400 l 800 l Sudy F

10 15 Líh 200 l 400 l Sudy F 16 Technický benzín 400 l 800 l Sudy F 17 Mazací tuk N delimon 600 l 1000 l Sudy 18 Mazací tuky v původních obalech po 5 až 15 kg 200 kg 400 kg Původní obaly 19 Prázné sudy 20 ks 40 ks 20 Alkalické čistící prostředky 1200 l 2000 l Xn, C, Xi 6. Shromaždiště nebezpečných odpadů: Skladované látky a jejich max. skladované množství: Pol. Název výrobku Skladované množství Poznámka Průměr Maximum 1 Čistící tkaniny, absorpční činidla, 300 kg 500 kg N olejové filtry kód odpadu Kaly z odlučovačů oleje kód odpadu 200 kg 400 kg N Kaly z čistění průmyslových 200 kg 400 kg N odpadních vod kód odpadu Znečistěná pryž kód odpadu kg 100 kg N 7. Kolejová cisterna se zaolejovanou vodou a nádrž MN 8 m 3 : Skladované látky a jejich max. skladované množství: Pol. Název výrobku Skladované množství Poznámka Průměr Maximum 1 Zaolejované odpadní vody 100 hl 500 hl Cisterna 2 Nafta motorová 20 hl 80 hl Nádrž Xn 8. Shromaždiště nebezpečných odpadů: Skladované látky a jejich max. skladované množství: Pol. Název výrobku Skladované množství Poznámka 1 Kaly z čistění průmyslových odpadních vod kód odpadu Průměr Maximum 2000 kg 4000 kg N 9. Sklad čistících prostředků - MTZ: Skladované látky a jejich max. skladované množství:

11 Pol. Název výrobku Skladované množství Poznámka Průměr Maximum 1 Čistící prostředky dráždivé Xi 100 l 200 l Xi 2 Čistící prostředky zdr. škodlivé Xn 100 l 200 l Xn 3 Čistící prostředky žíravé C 50 l 100 l C 10. Sklad barev: Skladované látky a jejich max. skladované množství: Pol. Název výrobku Skladované množství Poznámka Průměr Maximum 1 Barvy acetonové, fermežové 300 kg 400 kg Xn, F 2 Ředidla 100 kg 150 kg Xn, F 11. Sklad technických plynů: Skladované látky a jejich max. skladované množství: Pol. Název výrobku Skladované množství Poznámka Průměr Maximum 1 Kyslík pro svařování 3 lahve 4 lahve O 2 Acetylen 3 lahve 4 lahve F+ 3 CO 2 potravinářský 1 lahev 1 lahev 4 Propan butan 3 lahve 3 lahve 12. Sklad chemikálií ČOV: Skladované látky a jejich max. skladované množství: Pol. Název výrobku Skladované množství Poznámka Průměr Maximum 1 Hydroxid sodný pevný 500 kg 1000 kg C 2 Síran železitý kapalný 200 l 300 l C 13. Sklad chemikálií baterkárna: Skladované látky a jejich max. skladované množství:

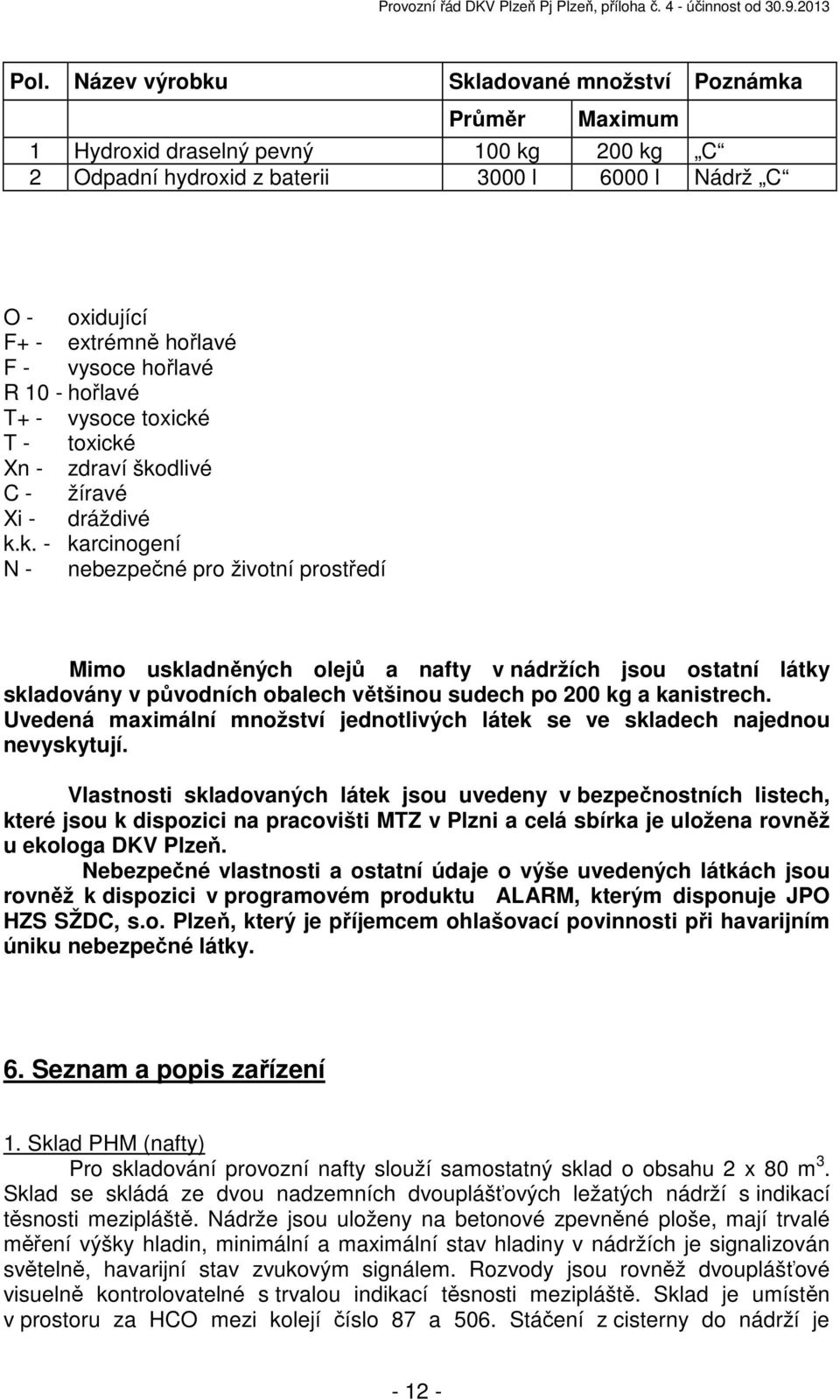

12 Pol. Název výrobku Skladované množství Poznámka Průměr Maximum 1 Hydroxid draselný pevný 100 kg 200 kg C 2 Odpadní hydroxid z baterii 3000 l 6000 l Nádrž C O - oxidující F+ - extrémně hořlavé F - vysoce hořlavé R 10 - hořlavé T+ - vysoce toxické T - toxické Xn - zdraví škodlivé C - žíravé Xi - dráždivé k.k. - karcinogení N - nebezpečné pro životní prostředí Mimo uskladněných olejů a nafty v nádržích jsou ostatní látky skladovány v původních obalech většinou sudech po 200 kg a kanistrech. Uvedená maximální množství jednotlivých látek se ve skladech najednou nevyskytují. Vlastnosti skladovaných látek jsou uvedeny v bezpečnostních listech, které jsou k dispozici na pracovišti MTZ v Plzni a celá sbírka je uložena rovněž u ekologa DKV Plzeň. Nebezpečné vlastnosti a ostatní údaje o výše uvedených látkách jsou rovněž k dispozici v programovém produktu ALARM, kterým disponuje JPO HZS SŽDC, s.o. Plzeň, který je příjemcem ohlašovací povinnosti při havarijním úniku nebezpečné látky. 6. Seznam a popis zařízení 1. Sklad PHM (nafty) Pro skladování provozní nafty slouží samostatný sklad o obsahu 2 x 80 m 3. Sklad se skládá ze dvou nadzemních dvouplášťových ležatých nádrží s indikací těsnosti mezipláště. Nádrže jsou uloženy na betonové zpevněné ploše, mají trvalé měření výšky hladin, minimální a maximální stav hladiny v nádržích je signalizován světelně, havarijní stav zvukovým signálem. Rozvody jsou rovněž dvouplášťové visuelně kontrolovatelné s trvalou indikací těsnosti mezipláště. Sklad je umístěn v prostoru za HCO mezi kolejí číslo 87 a 506. Stáčení z cisterny do nádrží je

13 prováděno na koleji 505 a výdej do lokomotiv na koleji 87. Stáčecí i výdejní místo je opatřeno záchytným plechovým platem a zastřešeno. Plata jsou odkanalizována do havarijních bezodtokových jímek o obsahu 2 x 6 m 3. Na koleji č. 506 je rovněž prováděno vypouštění záchytných ekovan z lokomotiv. Vypouštění je svedeno do bezodtokových jímek. Jímky jsou opatřeny indikací výšky hladiny. Po jejich naplnění jsou vyčerpány do autocisterny nebo kolejové cisterny a obsah předán k likvidaci odborné firmě. Strojovna je umístěna ve zděném objektu uprostřed kolejí. Dešťová voda ze střechy je svedena mimo prostor tankovací stanice a zaústěna do kanalizace B. Skladované ropné látky: motorová nafta chem. charakteristika: směs kapalných uhlovodíků barva: slabě nazelenalá bod vzplanutí: o C ve vodě nerozpustná, třída nebezpečnosti - II 1a. Sklad PHM (nafty) mimo provoz Jedná se o bývalý sklad nafty o obsahu 2 x 250 m 3. Skládá se ze dvou jednoplášťových nadzemních válcových nádrží. Uloženy jsou v železobetonových vanách, které slouží jako havarijní jímky. Jímky jsou bezodtokové. Stáčení a výdej byl prováděn na záchytném platě na koleji č. 95. Manipulační plochy nejsou zastřešeny. Strojovna je umístěna ve zděném objektu vedle manipulační plochy. Tento sklad sloužil pro skladování nafty. Vybudováním nového skladu byly tyto nádrže odstaveny a zakonzervovány. 2. Sklad olejů sklep HCO (hala cyklických oprav) Jako skladovací nádrže slouží čtyři kvádrové jednoplášťové nádrže o obsahu 4 x litrů. Uloženy jsou na železných I profilech na podlaze. Podlaha skladu má zvýšený sokl a slouží jako záchytná jímka. Skladované ropné látky: olej M 9 ADS III (motorový olej) chem. charakteristika: směs kapalných uhlovodíků barva: hnědočerná bod vzplanutí: 210 o C ve vodě nerozpustný, třída nebezpečnosti - IV olej M 7 ADS III (motorový olej) chem. charakteristika: směs kapalných uhlovodíků barva: hnědočerná bod vzplanutí: 220 o C ve vodě nerozpustný, třída nebezpečnosti - IV upotřebený motorový a převodový olej Pro skladování oleje M 9 ADS III slouží jedna nádrž o obsahu litrů. V současné době je nádrž prázdná a olej M 9 ADS III se zatím nepoužívá

14 Pro skladování oleje M 7 ADS III slouží dvě nádrže o obsahu 2 x litrů. Nádrže jsou propojeny potrubím s uzavíracím šoupětem Js 80 umístěným před nádržemi. Pro skladování upotřebených olejů slouží jedna nádrž o obsahu litrů. Dále je ve skladu umístěna nádrž o obsahu 8 m 3, která je v současné době mimo provoz. Stáčení motorových olejů se provádí samospádem ze železniční kolejové cisterny na stáčecím platu před dílnou oprav motorových vozů. Vedle plata je vybudována stáčecí šachta, ve které jsou tři šroubení. Dvě šroubení jsou s filtrem pro oleje M 7 a M 9. Třetí šroubení bez filtru slouží pro přečerpávání upotřebených olejů. Za stav motorových olejů odpovídá pracovník MTZ, který včas zajišťuje jejich doplňování (stáčení). Výdej olejů se provádí v HCO na kolejích č. 503, 504, 507 a 508, kde jsou k tomuto účelu zřízeny tři výdejní stojany. Upotřebené oleje jsou vypouštěny rovněž v HCO a samospádem natékají do nádrže v olejně. Odběr je do autocisterny na platě před opravnou motorových vozů. Manipulační plocha na koleji není zastřešena a je odkanalizována přes lapol na ČOV zaolejovaných vod. Veškerá propojovací potrubí jsou jednoplášťová nadzemní visuelně kontrolovatelná. 3. Sklad olejů a maziv přízemí HCO Jako příruční sklad olejů pro HCO slouží místnost v přízemí HCO. V tomto skladu jsou skladovány nejpoužívanější oleje pro opravy lokomotiv. Oleje jsou pomocí instalovaných čerpadel přečerpávány do zásobních nádrží a odtud vydávány do příručních konví ke spotřebě. Skladované ropné látky: Hydraulický olej TB 46 do tlumičů lokomotiv. Nádrž je o obsahu 0,5 m 3, umístěná na kovovém stojanu. Pod nádrží je záchytná jímka na drobné úkapy. Plněna je ze sudů pomocí čerpadla. Výdej oleje je samospádem, ventilem u dna nádrže. Dále je ve skladu kvádrová nádrž, která je rozdělená na čtyři stejné nádrže o obsahu 4 x 0,250 m 3. Nádrž je umístěna v záchytné jímce na kovovém stojanu. Skladované oleje: Převodový olej PP 7 pro převodové skříně lokomotiv, kompresorový olej K 8 pro mazání kompresorů lokomotiv, hydraulický olej ON 1 pro hydraulické pohony lokomotiv a válcový olej OD 4 pro mazání tlapových ložisek. Jednotlivé nádrže jsou opatřeny popisem. Oleje jsou do nádrže přečerpávány pomocí čerpadla ze sudů. Výdej oleje je samospádem, ventilem ve dně nádrže. Olej řady OD je z chemického zákona toxický. Dále jsou ve skladu tři válcové nádrže o obsahu 3 x 2 m 3. Nádrže jsou polozapuštěné, v záchytné vaně. Skladované oleje: Jedna nádrž je používána pro skladování převodového oleje PP 90. Druhá a třetí nádrž je mimo provoz. Olej je do nádrže přečerpáván ze sudů pomocí čerpadla. Výdej je rovněž čerpadlem, které je umístěno u stěny vedle vchodu do skladu. Výdejní čerpadlo je opatřeno uzavíracím ventilem. Pod ventilem je záchytná jímka pro drobné úkapy

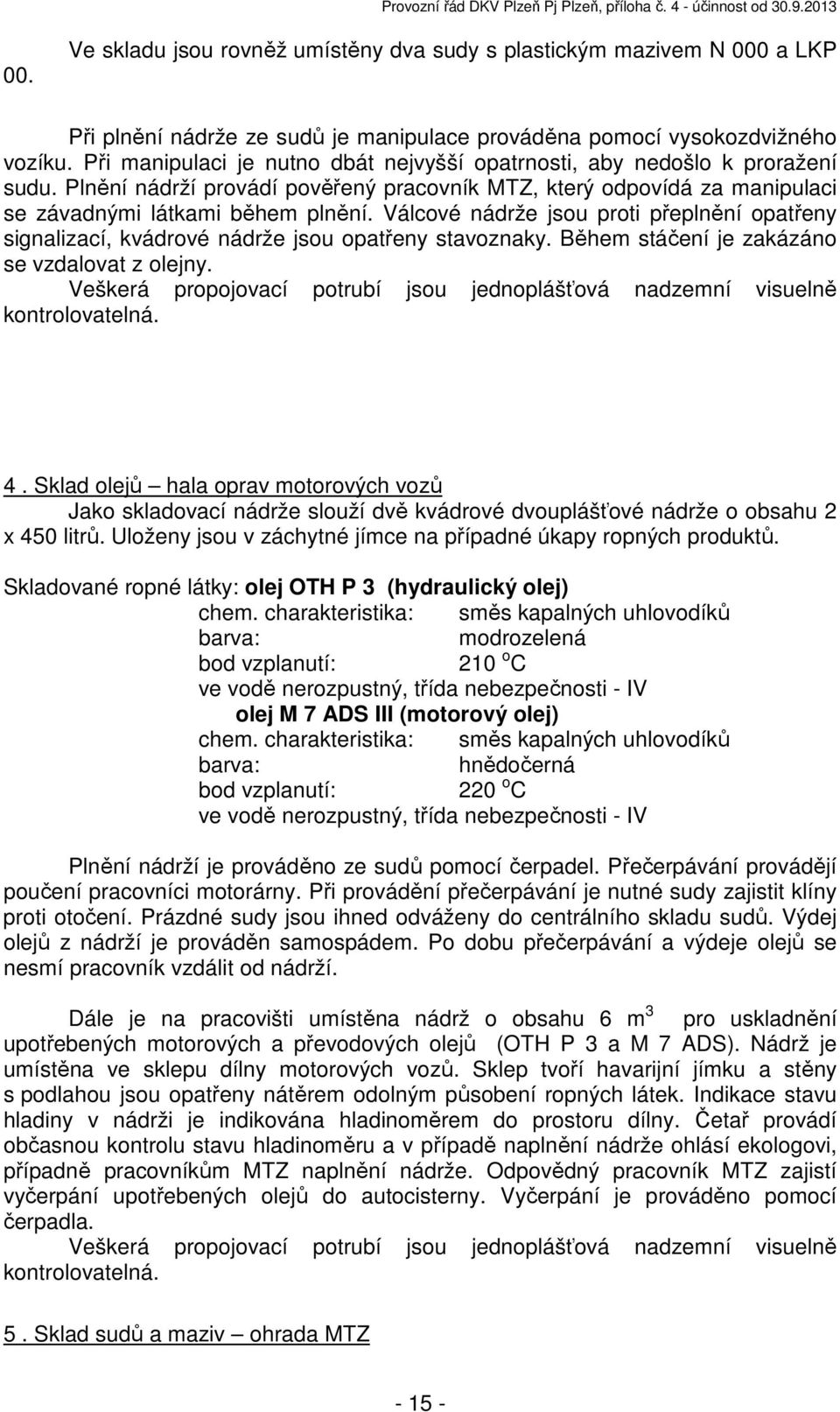

15 00. Ve skladu jsou rovněž umístěny dva sudy s plastickým mazivem N 000 a LKP Při plnění nádrže ze sudů je manipulace prováděna pomocí vysokozdvižného vozíku. Při manipulaci je nutno dbát nejvyšší opatrnosti, aby nedošlo k proražení sudu. Plnění nádrží provádí pověřený pracovník MTZ, který odpovídá za manipulaci se závadnými látkami během plnění. Válcové nádrže jsou proti přeplnění opatřeny signalizací, kvádrové nádrže jsou opatřeny stavoznaky. Během stáčení je zakázáno se vzdalovat z olejny. Veškerá propojovací potrubí jsou jednoplášťová nadzemní visuelně kontrolovatelná. 4. Sklad olejů hala oprav motorových vozů Jako skladovací nádrže slouží dvě kvádrové dvouplášťové nádrže o obsahu 2 x 450 litrů. Uloženy jsou v záchytné jímce na případné úkapy ropných produktů. Skladované ropné látky: olej OTH P 3 (hydraulický olej) chem. charakteristika: směs kapalných uhlovodíků barva: modrozelená bod vzplanutí: 210 o C ve vodě nerozpustný, třída nebezpečnosti - IV olej M 7 ADS III (motorový olej) chem. charakteristika: směs kapalných uhlovodíků barva: hnědočerná bod vzplanutí: 220 o C ve vodě nerozpustný, třída nebezpečnosti - IV Plnění nádrží je prováděno ze sudů pomocí čerpadel. Přečerpávání provádějí poučení pracovníci motorárny. Při provádění přečerpávání je nutné sudy zajistit klíny proti otočení. Prázdné sudy jsou ihned odváženy do centrálního skladu sudů. Výdej olejů z nádrží je prováděn samospádem. Po dobu přečerpávání a výdeje olejů se nesmí pracovník vzdálit od nádrží. Dále je na pracovišti umístěna nádrž o obsahu 6 m 3 pro uskladnění upotřebených motorových a převodových olejů (OTH P 3 a M 7 ADS). Nádrž je umístěna ve sklepu dílny motorových vozů. Sklep tvoří havarijní jímku a stěny s podlahou jsou opatřeny nátěrem odolným působení ropných látek. Indikace stavu hladiny v nádrži je indikována hladinoměrem do prostoru dílny. Četař provádí občasnou kontrolu stavu hladinoměru a v případě naplnění nádrže ohlásí ekologovi, případně pracovníkům MTZ naplnění nádrže. Odpovědný pracovník MTZ zajistí vyčerpání upotřebených olejů do autocisterny. Vyčerpání je prováděno pomocí čerpadla. Veškerá propojovací potrubí jsou jednoplášťová nadzemní visuelně kontrolovatelná. 5. Sklad sudů a maziv ohrada MTZ

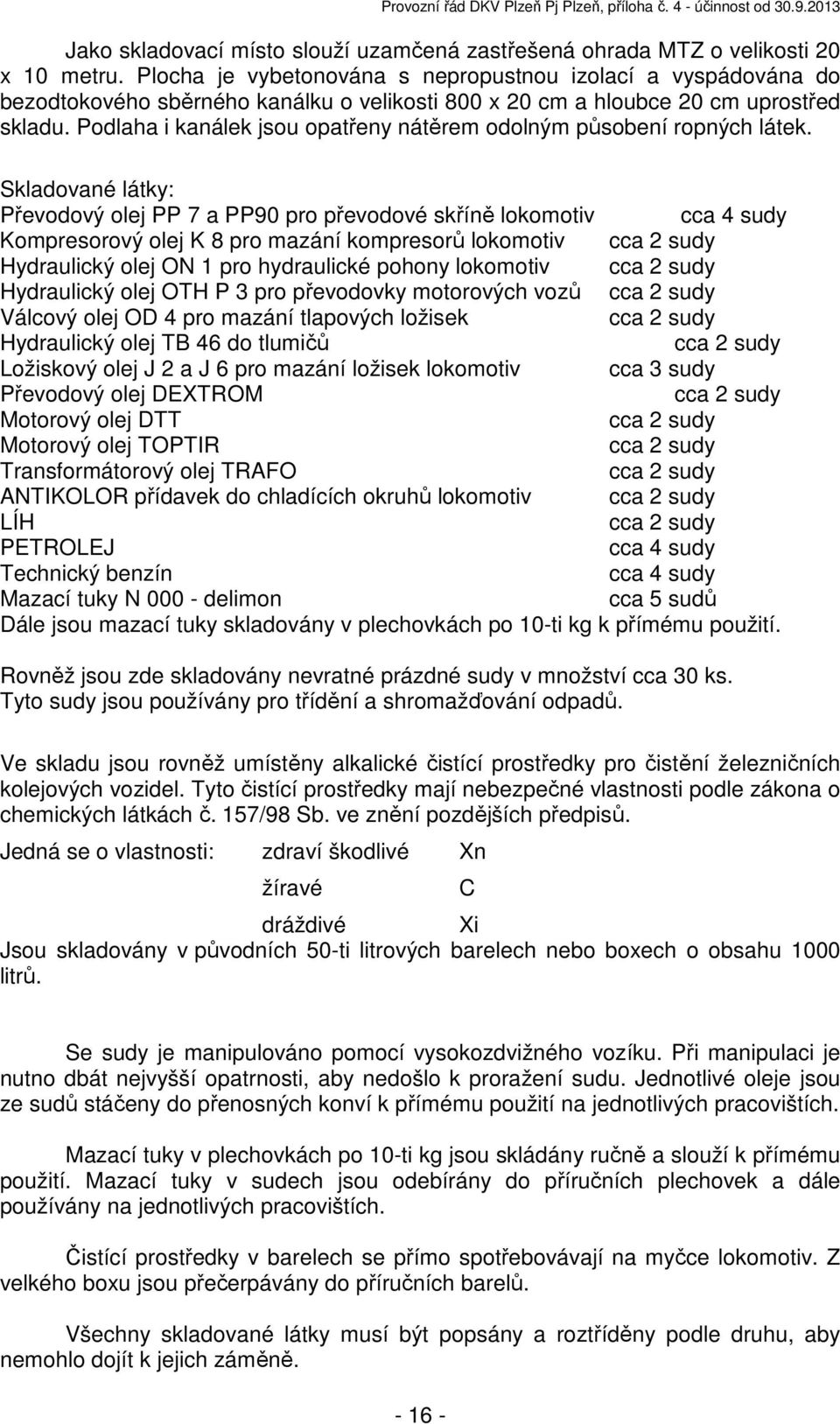

16 Jako skladovací místo slouží uzamčená zastřešená ohrada MTZ o velikosti 20 x 10 metru. Plocha je vybetonována s nepropustnou izolací a vyspádována do bezodtokového sběrného kanálku o velikosti 800 x 20 cm a hloubce 20 cm uprostřed skladu. Podlaha i kanálek jsou opatřeny nátěrem odolným působení ropných látek. Skladované látky: Převodový olej PP 7 a PP90 pro převodové skříně lokomotiv cca 4 sudy Kompresorový olej K 8 pro mazání kompresorů lokomotiv cca 2 sudy Hydraulický olej ON 1 pro hydraulické pohony lokomotiv cca 2 sudy Hydraulický olej OTH P 3 pro převodovky motorových vozů cca 2 sudy Válcový olej OD 4 pro mazání tlapových ložisek cca 2 sudy Hydraulický olej TB 46 do tlumičů cca 2 sudy Ložiskový olej J 2 a J 6 pro mazání ložisek lokomotiv cca 3 sudy Převodový olej DEXTROM cca 2 sudy Motorový olej DTT cca 2 sudy Motorový olej TOPTIR cca 2 sudy Transformátorový olej TRAFO cca 2 sudy ANTIKOLOR přídavek do chladících okruhů lokomotiv cca 2 sudy LÍH cca 2 sudy PETROLEJ cca 4 sudy Technický benzín cca 4 sudy Mazací tuky N delimon cca 5 sudů Dále jsou mazací tuky skladovány v plechovkách po 10-ti kg k přímému použití. Rovněž jsou zde skladovány nevratné prázdné sudy v množství cca 30 ks. Tyto sudy jsou používány pro třídění a shromažďování odpadů. Ve skladu jsou rovněž umístěny alkalické čistící prostředky pro čistění železničních kolejových vozidel. Tyto čistící prostředky mají nebezpečné vlastnosti podle zákona o chemických látkách č. 157/98 Sb. ve znění pozdějších předpisů. Jedná se o vlastnosti: zdraví škodlivé Xn žíravé dráždivé Xi Jsou skladovány v původních 50-ti litrových barelech nebo boxech o obsahu 1000 litrů. C Se sudy je manipulováno pomocí vysokozdvižného vozíku. Při manipulaci je nutno dbát nejvyšší opatrnosti, aby nedošlo k proražení sudu. Jednotlivé oleje jsou ze sudů stáčeny do přenosných konví k přímému použití na jednotlivých pracovištích. Mazací tuky v plechovkách po 10-ti kg jsou skládány ručně a slouží k přímému použití. Mazací tuky v sudech jsou odebírány do příručních plechovek a dále používány na jednotlivých pracovištích. Čistící prostředky v barelech se přímo spotřebovávají na myčce lokomotiv. Z velkého boxu jsou přečerpávány do příručních barelů. Všechny skladované látky musí být popsány a roztříděny podle druhu, aby nemohlo dojít k jejich záměně

17 Za dodržování havarijního a provozního řádu, manipulaci se závadnými látkami a dodržování maximálního pořádku odpovídá: pracovník MTZ 6. Shromaždiště nebezpečných odpadů Pro shromažďování a dočasné skladování nebezpečných odpadů před jejich předáním k likvidaci odborné firmě slouží zděný zastřešený sklad s nepropustnou podlahou o rozměrech 4 x 5 metru. Odpady jsou zde ukládány v nepropustných obalech (sudy, ekopytle, atd.) podle jednotlivých druhů odpadů. Jedná se o odpady: znečistěná pryž kaly z odlučovačů olejů obaly obsahující zbytky nebezpečných látek absorpční činidla, filtrační materiály, filtry 7. Kolejová cisterna se zaolejovanou vodou a nádrž MN 8m 3 Pro shromažďování zaolejované vody se zbytky olejů z lapolů, které nelze vyčistit na deemulgační čistírně odpadních vod v areálu depa slouží kolejová cisterna o obsahu 50 m 3. Tato cisterna je deponována na koleji číslo 86 za skladištěm MTZ. Kolej je vybavena plechovým záchytným platem a s přilehlým vybetonovaným prostorem pro manipulaci se zbytky zaolejovaných vod. Betonová plocha je opatřena nátěrem proti působení ropných produktů. Betonové i plechové plato je odkanalizováno přes lapol na městskou kanalizaci. Odpad z cisterny je průběžně předáván odborné firmě k likvidaci. Na betonovém platě u cisterny je umístěna stojatá válcová jednoplášťová ocelová nádrž o velikosti 8 m 3 pro skladování motorové nafty při velkých opravách lokomotiv. Běžně se tato nádrž nepoužívá. Umístěná je v záchytné havarijní jímce o velikosti 2 x 2 x 2 metry. Stáčení a výdej je prováděn čerpadlem z koleje číslo 86, která je opatřena manipulačním platem. 8. Shromaždiště nebezpečných odpadů Pro shromažďování a dočasné skladování nebezpečných odpadů před jejich předáním k likvidaci odborné firmě slouží specielní ocelový kontejner s víkem. Je umístěn na zpevněné oplocené ploše za strojmistrem pomocných provozů. V kontejneru je skladován odpad kal z čistění průmyslových odpadních vod. zděný zastřešený sklad s nepropustnou podlahou o rozměrech 4 x 5 metru. Odpady jsou zde ukládány v nepropustných obalech (sudy, ekopytle, atd.) podle jednotlivých druhů odpadů. 9. Sklad čistících prostředků MTZ Je umístěn ve vlastním skladu náhradních dílů u opravny motorových vozů. Ve skladu je vyčleněna část plochy pro skladování běžných čistících prostředků pro vnitřní a čistění železničních kolejových vozidel. Přípravky jsou skladovány v původních přepravních obalech (igelitové pytle, kanistry) a výdej je prováděn přímo

18 v prostoru skladu. Tyto čistící prostředky mají nebezpečné vlastnosti podle zákona o chemických látkách a přípravcích. Jedná se o vlastnosti: zdraví škodlivé žíravé dráždivé Na látky klasifikovány jako žíravé jsou na jejich manipulaci vypracovány a schváleny bezpečnostní pravidla. Xn C Xi 10. Sklad barev Pro skladování louží samostatný zděný sklad o velikosti 8 x 15 metrů s betonovou nepropustnou podlahou. V tomto skladu je část vyčleněna pro skladování barev a ředidel. Objekt se nachází v prostoru skladu náhradních dílů vedle opravny nákladních vozů. Barvy a ředidla jsou skladovány v původních přepravních obalech a výdej je prováděn přímo v prostoru skladu po celých originálních baleních. 11. Sklad technických plynů Pro skladování technických plynů slouží samostatný plechový sklad vedle opravny nákladních vozů. Sklad je rozdělen na dvě části. V první o velikosti 5 x 4 metry jsou skladované technické plyny a v druhé části o velikosti 4 x 3 metry je skladován propan butan. Celý sklad je plechový s betonovou podlahou. 12. Sklad chemikálií ČOV Přímo uvnitř zděného objektu ČOV je vybudován příruční sklad chemikálií k provozu ČOV. Jedná se o samostatnou místnost o velikosti 6 x 2 metru s podlahou odolnou působení skladovaných chemikálií. Jsou zde skladovány 40-ti % roztok chloridu železitého a tuhého šupinkovatého hydroxidu sodného. Obě látky jsou klasifikovány jako žíravé a jsou na jejich manipulaci vypracovány a schváleny bezpečnostní pravidla. 13. Sklad chemikálií baterkárna: Přímo uvnitř zděného objektu dílny baterkárny je umístěn příruční sklad chemikálií k opravám baterií. Jedná se o sklad tuhého šupinkovatého hydroxidu draselného v původních obalech, ze kterého se připravuje 40-ti % roztok pro dolévání článků baterií. Sklad je v samostatné místnost o velikosti 7 x 6 metru s podlahou odolnou působení skladovaných chemikálií. Vlastní míchání hydroxidu je prováděno v místnosti 6 x 4 metry, která je vyspádována do sběrných jímek pro odpadní hydroxidy o celkové velikosti 6 m 3. Tyto jímky jsou bezodtokové. Hydroxid draselný je klasifikován jako žíravá látka a na její manipulaci jsou vypracovány a schváleny bezpečnostní pravidla. Kontroly skladů Sklady závadných látek jsou podle 39, odst. 4, písmeno c, zákona 254/2001 Sb. O vodách pravidelně kontrolovány. Nejméně 1 x za 6 měsíců pracovníky DKV Plzeň se zaznamenáním do protokolu a nejméně 1 x za 5 let odbornou firmou dle ČSN , x za rok jsou prováděny prohlídky protiexplozivních

19 pojistek. Protokoly s výsledky všech zkoušek a prohlídek jsou uloženy u ekologa DKV Plzeň. Kontrola pracovníky DKV Plzeň je zaměřena zejména na celkový stav skladů, je provedena kontrola těsnosti všech armatur, havarijních jímek, stavu výdejního zařízení, čistotu atd. Z kontroly je proveden protokolární záznam, který je uložen u ekologa DKV. Všechny sklady jsou označeny symboly a bezpečnostními tabulkami. Provozní řády pro obsluhu jednotlivých zařízení jsou vypracovány samostatně a uloženy na jednotlivých pracovištích a v provozním řádu celé Provozní jednotky Plzeň. 7. Výčet a popis možných cest havarijního odtoku závadných látek: Kanalizační šachty odtoku zaolejovaných vod na vlastní ČOV. Kanalizační šachty odtoku sociálních vod. Kabelové trasy, produktovody apod. Přirozené vsakování na základě popisu horninového prostředí. V situačních pláncích (příloha č. 1 až 3) jsou vyznačeny všechna možná místa odtoku závadných látek. Zejména pak trasy kabelů, vodovodů a kanalizací. Žádný sklad závadných látek není přímo napojen na kanalizaci. Odtok závadné látky kanalizací je možný pouze při hasebním zásahu a odtoku hasební vody. Výčet stavebních, technologických a organizačních opatření a technických prostředků využitelných při odstraňování havarijního stavu je uveden v popisu jednotlivých skladů. 8. Plán vyrozumění v případě havárie (havarijního úniku) Osoba, která zjistí nebo zaviní havarijní únik pokud možno zabrání dalšímu úniku závadné látky a neprodleně ji ohlásí. Havárii (havarijní únik) hlásí původce havárie nebo ten, kdo ji zjistí a to neprodleně Hasičské záchranné službě SŽDC, s.o. tel. 150 a dále nejvhodnějším způsobem podle místních poměrů (např. osobně, telefonicky, rad. spojením apod.) vedoucímu směny, kterým je v DKV-Provozní jednotka Plzeň strojmistr ve službě. Služba strojmistra je nepřetržitá

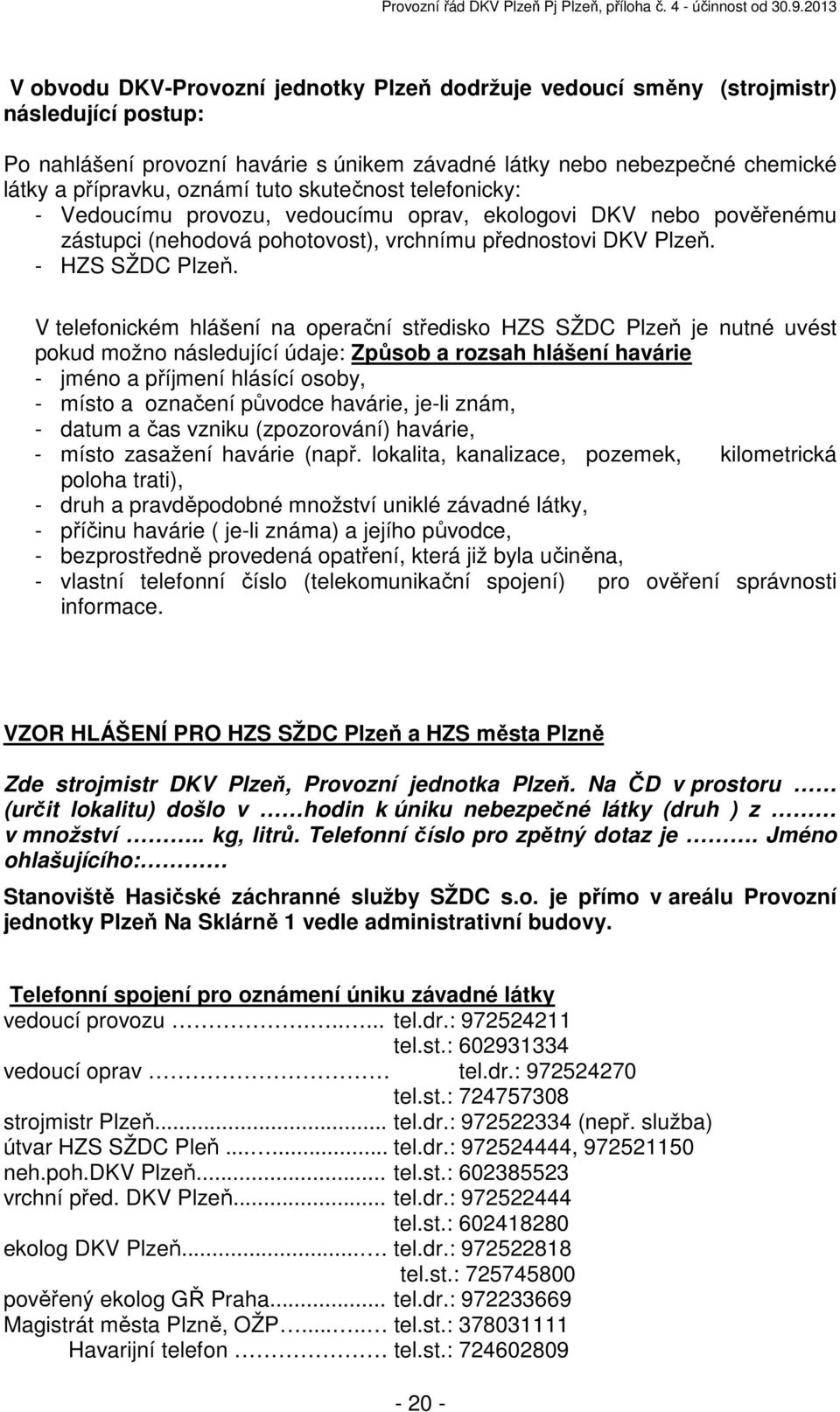

20 V obvodu DKV-Provozní jednotky Plzeň dodržuje vedoucí směny (strojmistr) následující postup: Po nahlášení provozní havárie s únikem závadné látky nebo nebezpečné chemické látky a přípravku, oznámí tuto skutečnost telefonicky: - Vedoucímu provozu, vedoucímu oprav, ekologovi DKV nebo pověřenému zástupci (nehodová pohotovost), vrchnímu přednostovi DKV Plzeň. - HZS SŽDC Plzeň. V telefonickém hlášení na operační středisko HZS SŽDC Plzeň je nutné uvést pokud možno následující údaje: Způsob a rozsah hlášení havárie - jméno a příjmení hlásící osoby, - místo a označení původce havárie, je-li znám, - datum a čas vzniku (zpozorování) havárie, - místo zasažení havárie (např. lokalita, kanalizace, pozemek, kilometrická poloha trati), - druh a pravděpodobné množství uniklé závadné látky, - příčinu havárie ( je-li známa) a jejího původce, - bezprostředně provedená opatření, která již byla učiněna, - vlastní telefonní číslo (telekomunikační spojení) pro ověření správnosti informace. VZOR HLÁŠENÍ PRO HZS SŽDC Plzeň a HZS města Plzně Zde strojmistr DKV Plzeň, Provozní jednotka Plzeň. Na ČD v prostoru (určit lokalitu) došlo v hodin k úniku nebezpečné látky (druh ) z v množství.. kg, litrů. Telefonní číslo pro zpětný dotaz je. Jméno ohlašujícího: Stanoviště Hasičské záchranné služby SŽDC s.o. je přímo v areálu Provozní jednotky Plzeň Na Sklárně 1 vedle administrativní budovy. Telefonní spojení pro oznámení úniku závadné látky vedoucí provozu tel.dr.: tel.st.: vedoucí oprav tel.dr.: tel.st.: strojmistr Plzeň... tel.dr.: (nepř. služba) útvar HZS SŽDC Pleň tel.dr.: , neh.poh.dkv Plzeň... tel.st.: vrchní před. DKV Plzeň... tel.dr.: tel.st.: ekolog DKV Plzeň.... tel.dr.: tel.st.: pověřený ekolog GŘ Praha... tel.dr.: Magistrát města Plzně, OŽP..... tel.st.: Havarijní telefon tel.st.:
