Provozní řád DKV Plzeň PP Domažlice, příloha č 4 - účinnost od Plán havarijních opatření pro případ ropné havárie nebo ohrožení jakosti vod

Transkript

1 Provozní řád DKV Plzeň PP Domažlice Příloha č.4 Plán havarijních opatření pro případ ropné havárie nebo ohrožení jakosti vod - 1 -

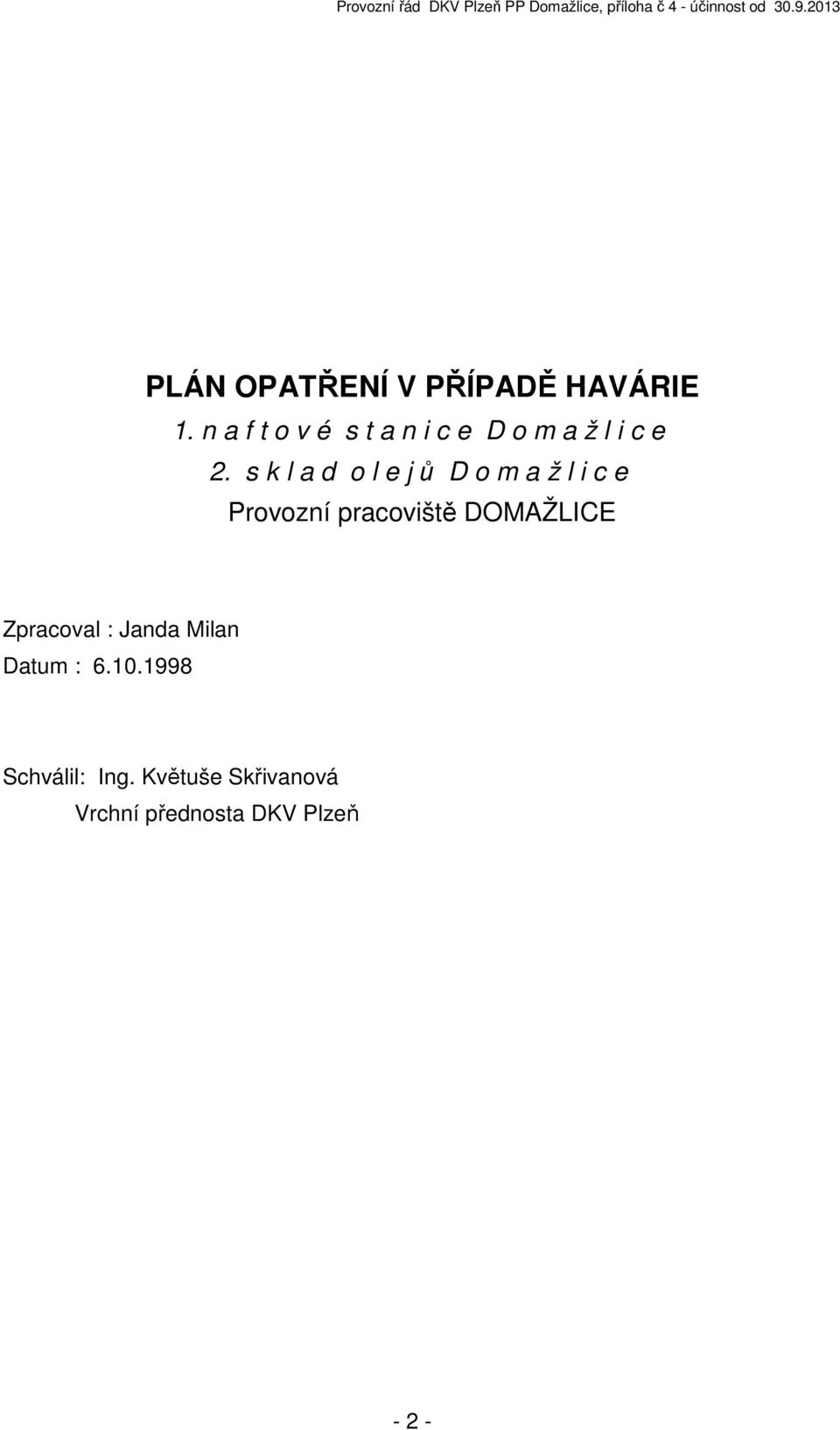

2 PLÁN OPATŘENÍ V PŘÍPADĚ HAVÁRIE 1. n a f t o v é s t a n i c e D o m a ž l i c e 2. s k l a d o l e j ů D o m a ž l i c e Provozní pracoviště DOMAŽLICE Zpracoval : Janda Milan Datum : Schválil: Ing. Květuše Skřivanová Vrchní přednosta DKV Plzeň - 2 -

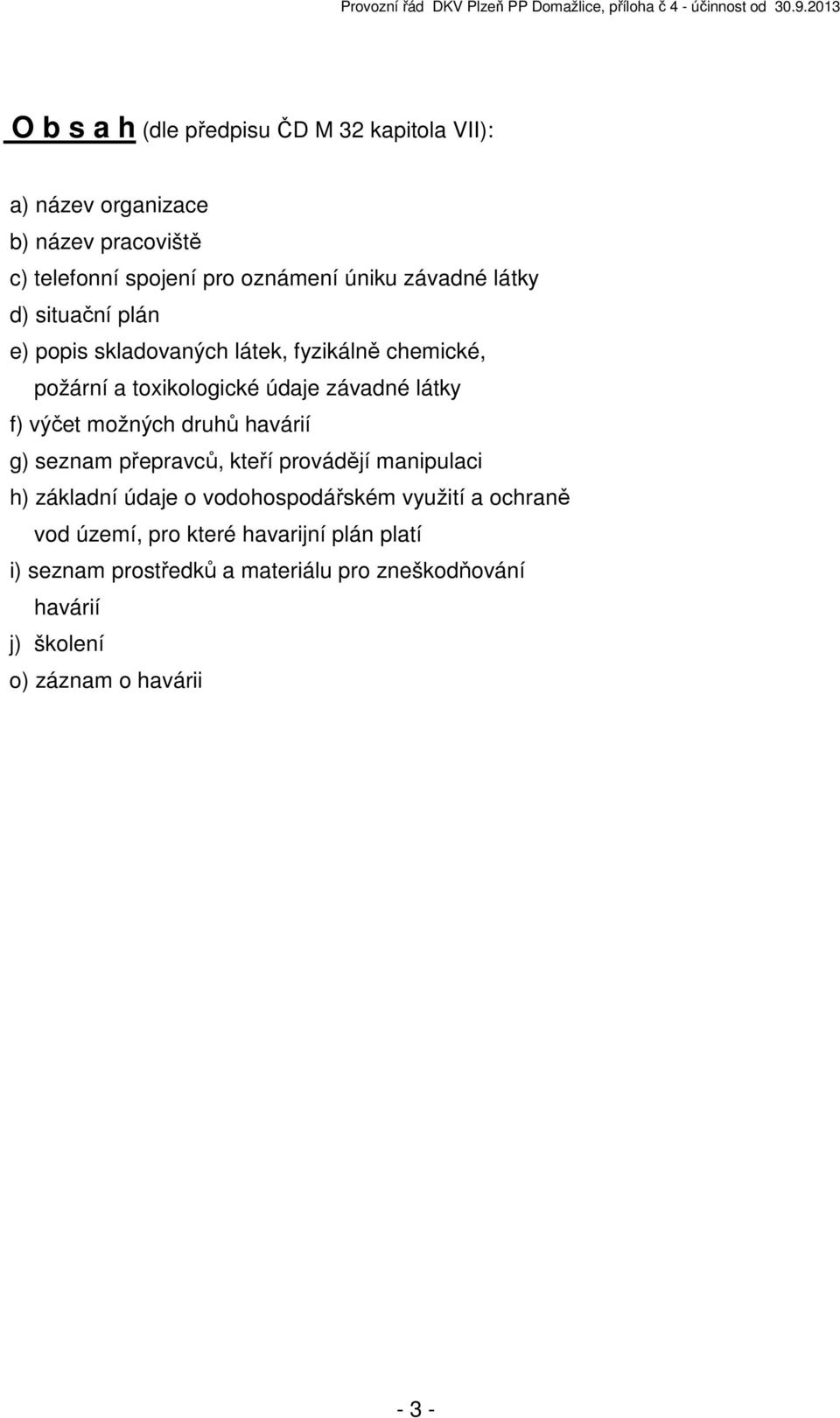

3 O b s a h (dle předpisu ČD M 32 kapitola VII): a) název organizace b) název pracoviště c) telefonní spojení pro oznámení úniku závadné látky d) situační plán e) popis skladovaných látek, fyzikálně chemické, požární a toxikologické údaje závadné látky f) výčet možných druhů havárií g) seznam přepravců, kteří provádějí manipulaci h) základní údaje o vodohospodářském využití a ochraně vod území, pro které havarijní plán platí i) seznam prostředků a materiálu pro zneškodňování havárií j) školení o) záznam o havárii - 3 -

4 a) název organizace České dráhy, a.s. Depo kolejových vozidel Plzeň Na Sklárně PLZEŇ b) název a podřízenost pracoviště Sklad nafty a olejů Domažlice je podřízen vedoucímu Provozního pracoviště Klatovy. Vedoucí provozního pracoviště je podřízen vrchnímu přednostovi Depa kolejových vozidel Plzeň. c) telefonní spojení pro oznámení úniku závadné látky Osoba, která zjistí únik pokud možno zabrání dalšímu úniku závadné látky a neprodleně ohlásí: vozmistr Domažlice...tel dozorce Bělá nad Radbuzou...tel (nepř.služba) strojmistr Klatovy...tel (nepř. služba) strojmistr Plzeň...tel (nepř. služba) útvar HZS SŽDC Pleň tel , neh.poh.dkv Plzeň...tel vrchní před. DKV Plzeň...tel , ekolog DKV Plzeň....tel pověřený ekolog GŘ Praha...tel Městský úřad Domažlice, OŽP..... tel Policie ČR...tel. 158 HZS Domažlice.....tel. 150, 112 Zdravotnická záchranná služba..tel. 155 ČIŽP OI Plzeň....tel , Povodí Vltavy Plzeň dispečink...tel Havarijní technik..tel , Krajský úřad Plzeňského kraje, Odbor životního prostředí tel , Havarijní služba.tel Krajská hygienická stanice Se sídlem v Plzni...tel , Důležité adresy: Městský úřad Domažlice, Odbor životního prostředí, U nemocnice 579, Domažlice Česká inspekce životního prostředí, Oblastní inspektorát, Oddělení ochrany vod, Klatovská 48, Plzeň - 4 -

5 Krajský úřad Plzeňského kraje, Odbor životního prostředí, Škroupova 18, Plzeň Povodí Vltavy, státní podnik, závod Berounka, Denisovo nábřeží 14, Plzeň Krajská hygienická stanice Plzeňského kraje, se sídlem v Plzni, Skrétova 1188/15, Plzeň d) situační plán Situační plán je přiložen v příloze havarijního řádu a je proveden bez měřítka. Sanační prostředky pro prvotní zásah jsou uloženy u vedoucího posunu ve strojovně skladu nafty a dále v olejně. Sklad je rovněž vybaven utěsňovací plachetkou pro utěsnění vpustě vedla skladu nafty. V případě úniku do kanalizace je v plánku vyznačena poslední vpusť před městskou kanalizací. e) popis skladovaných látek 1. Sklad motorové nafty Je zde skladována pouze motorová nafta. Nafta je směs ropných uhlovodíků, málo rozpustných ve vodách, lehčí než voda. Hustota: 0,80-0,85 g/cm 3 Teplota vzplanutí: o C Teplota vznícení: 220 oc Toxicita LC 50 : 15,7 mg/l Sklad nafty je na pozemku ČD v prostoru strojové stanice Domažlice a slouží pro stáčení, skladování a výdej nafty pro motorové lokomotivy dieselové trakce. Sklad se skládá z uložiště nafty s přestřešeným ocelovým stáčecím platem, ze strojovny s čerpadly a z výdejního stanoviště s ocelovým platem a výdejním zařízením. Pro skladování nafty slouží jednoplášťová ocelová nadzemní nádrž o rozměrech 11,5 x 4 m, výšce 2,2 m a obsahu cca 98 m 3, zapuštěná do úrovně terénu. Celá nádrže je uložena v plechové havarijní jímce, která je obetonována. Celá nádrže je zastřešena a je vizuelně kontrolovatelná. Výdejní potrubí je uloženo v chráničce, která je vyspádována do revizních vyplechovaných šachet. Stáčení je prováděno samospádem, výdej je pomocí čerpadla. Stáčecí plato je železobetonové s úpravou proti působení ropných produktů a je celé zastřešené. Půdorysné rozměry jsou 10 x 3 m a je situována na koleji č Výdejní plato je na koleji č. 101 o rozměrech 10 x 3 m a navazuje na betonovou manipulační plochu, kde je umístěno v ocelovém uzamykatelném přístřešku výdejní zařízení. Příjezd k naftové stanici je odbočením z Masarykovy ulice do průmyslové zóny z druhé strany nádraží v prostoru nákladní rampy

6 2. Sklad olejů Skladované látky: Válcový olej OD 4 pro mazání tlapových ložisek, převodový olej PP 90 pro převodové skříně lokomotiv a motorové oleje M 7 ADS a M 9 ADS. Oleje jsou směsí ropných uhlovodíků, lehčích než voda, ve vodě málo rozpustné, s bodem vzplanutí 200 až 220 o C. Sklad olejů je na pozemku ČD v prostoru strojové stanice Domažlice přímo v samostatné místnosti objektu stání lokomotiv. Sklad se skládá z úložišť olejů (nádrží), čerpadel, výdejního stojanu a prostoru pro manipulaci se sudy. Vše je uloženo v jedné místnosti olejny o rozměrech 5 x 9 metru. Podlaha je betonová opatřena nátěrem odolným proti působení ropných produktů. Pro skladování oleje PP 90 slouží ocelová kvádrová nádrž o rozměrech 100 x 60 cm a výšce 100 cm. Stejná nádrž slouží pro skladování oleje OD 4. Tyto nádrže jsou umístěny vedle sebe na nohách. Pod nádržemi je společná záchytná vana. Plnění nádrží je prováděno čerpadly z dovezených sudů s olejem. Výdej je do příručních konví pomocí ventilu ve spodní části nádrže. Pro skladování oleje M 7 ADS slouží ocelová kvádrová nádrž o rozměrech 100 x 200 cm a výšce 130 cm. Stejná nádrž slouží pro skladování oleje M 9 ADS. Tyto nádrže jsou umístěny vedle sebe na nohách. Pod nádržemi je společná záchytná vana. Plnění nádrží je prováděno čerpadly z dovezených sudů s olejem. Výdej je do příručních konví pomocí výdejního stojanu s pistolí s měřením vydaného množství. Po ukončení výdeje je pistole zasunuta do odkapní vaničky. Dále je v olejně umístěna vanička o rozměrech 130 x 90 cm a výšce 5 cm, která slouží pro odkládání příručních konví a kanistrů. f) výčet možných druhů havárií - únik ropných látek ze zařízení, které je určeno pro jejich skladování a zachycování - únik ropných látek z hnacího vozidla - únik ropných látek z cisterny při stáčení, posunu a pod. - únik ropných látek při proražení sudu při manipulaci Postup při zdolávání jednotlivých druhů havárií: Osoba, která zjistí únik pokud možno zabrání dalšímu úniku závadné látky a neprodleně havárii ohlásí. Zneškodňování havárií provádí v rámci Českých drah Hasičský záchranný sbor SŽDC Plzeň. Jejich činnost řídí velitel zás. jednotky HZS. Dle potřeby jsou další sanační práce zadávány odborným firmám. Opatření při zasažení závadnou látkou : - 6 -

7 - zabránit roztékání závadné látky po terénu navršením hrázek, vyhloubením zářezů, uniklou látku shromažďovat a jímat - pokrýt terén ve směru roztékání závadné látky folií ze sorpčního materiálu, vystlat prohlubeň folií a odtud odčerpávat záv. látku. - v případě zasažení utěsnit kanaliazační vpuť vedle skladu nafty utěsňovací plachetkou Pro odčerpávání závadné látky při úniku z kolejové cisterny je pro prvotní zásah možné využít železobetonovou vanu pod nádrží PHM. - utěsnit vpustě, příp. šachty dřevěnými klíny nebo sorpčním mat. - za deště je nutno látku co nejrychleji soustředit na co nejmenší plochu, překrýt nepropustnou folií a pomocí zářezů zabránit přístupu dešťové vody - neodčerpaný zbytek závadné látky musí být posypán vhodným sorbentem, např. vapexem a j. Povinnost posouzení možných následků úniků závadných látek do země hydrogeologem: Organizace provádějící hydrogeologické posouzení : - Stavební geologie Praha - ELIOD servis s.r.o.plzeň Spolupráci s těmito organizacemi zajišťuje pověřený ekolog GŘ Praha. g) základní údaje o přepravci a příjemci závadné látky: Základní údaje se zjistí z nákladního listu. V případě zavinění havárie mimodrážním majitelem nebo nájemcem a odesilatelem cisterny je nutno zaslat telegram a následně dopis na doručenku s oznámením škodné události. Dle povahy havárie může být v telegramu i výzva k dostavení se na místo havárie k okamžitému sepsání protokolu o stavu cisterny. Byla-li zjištěna netěsnost cisterny, zajistí se v případě potřeby opravář specialista z podniku, ve kterém byla cisterna plněna. h) základní údaje o vodohospodářském využití a ochraně vod území, pro které havarijní plán platí: Území naftové stanice a skladu olejů se nenachází v území ochranných pásem akumulace vod. i) seznam prostředků a materiálu pro zneškodňování havárie: - sud 200 l, vědra, 5 pytlů vapexu, lopaty a jiné nářadí - provozní prostředky ze skladu Provozního pracoviště Domažlice, případně eko čety DKV Plzeň

8 j) školení: Pracovníci DKV Plzeň jsou pravidelně školeni 1 x ročně z předpisu M 32, havarijního plánu a dalších opatření v ekologii v rámci DKV Plzeň. Aktualizace havarijního plánu bude prováděna 1 x ročně. Havarijní únik šetří a vyšetřují: - orgány HZS a orgány ŽP Městského úřadu Domažlice za součinnosti ekologa DKV Plzeň, příp. pověřeného ekologa ČD GŘ Praha - podle závažnosti orgány ČIŽP a Policie ČR - komise určená ČD GŘ Praha o) záznam o havárii: Záznam o havarijním úniku závadné látky sepisuje pověřený ekolog GŘ Praha. Záznam o havarijním úniku závadné látky musí obsahovat : 1. místo úniku 2. časové údaje úniku 3. kdo únik zpozoroval, svědci 4. druh a množství uniklé látky 5. provozovatel nebo uživatel zařízení 6. odesilatel a příjemce závadné látky 7. příčina úniku 8. rozsah znečistění 9. popis a rozsah škod 10. popis zásahu 11. rozhodnutí o opatřeních 12. další rozhodnutí a úkoly dle specifičnosti jednotlivých případů Další činnost v oblasti k nakládání s nebezpečnými látkami a likvidací havárií je v obvodu Českých drah uvedena v předpisu ČD M
