1 Inovace výrobků Vydání -2 _INOVACE Soustružení, vrtání a závitování, frézování Nové výrobky, nová řešení, nové laťky!

2 Kompletní katalog Walter + brožura s novinkami Kompletní sortiment nástrojů našich kompetentních řad Walter, Walter Titex a Walter Prototyp najdete v aktuálním kompletním katalogu Walter a v této brožuře s novinkami -2 Nové výrobky, nová řešení, nové laťky!. Najdete v nich precizní nástroje, které potřebujete ve výrobě k soustružení, vrtání, frézování a závitování. Na vyžádání vám rádi pošleme kompletní katalog Walter a brožuru s novinkami. = Kompletní sortiment nástrojů Fotografie na titulní straně: generace Tiger tec Silver ISO P, viz strany 4/5

3 USKUTEČNĚTE SVÉ VIZE. Realizace vlastních myšlenek vyžaduje ty správné nástroje. Nástroje pro soustružení, frézování, vrtání a závitování. Ale také notnou dávku péče. A to od první myšlenky až po konečné použití. S kompetentními řadami Walter, Walter Titex, Walter Prototyp a Walter Multiply od nás dostanete víc než jen nástroje. Neboť děláme vše pro to, abychom pochopili a uspokojili potřeby zákazníků. Středem všeho je přitom využití a tudíž to, čeho by chtěl zákazník dosáhnout. A my mu pomůžeme při uskutečnění jeho myšlenky. Dokonalost je pro nás přitom na prvním místě. Dokonalost je nejsnazší cesta, jak dosáhnout produktivity a efektivity a také jediná cesta, jak uskutečnit své vize. Očekávejte maximum. Realizujte s námi své vize.

4 SOUSTRUŽENÍ Walter 3 Soustružení ISO 4 Zapichování a upichování 12 Informace k objednávkám 16 VRTÁNÍ A ZÁVITOVÁNÍ Walter Titex 23 Vrtáky VHM 24 Vrtáky PKD 32 Informace k objednávkám 34 Walter 57 Vrtáky do plna 58 Informace k objednávkám 62 Walter Prototyp 67 Tvářecí závitníky VHM 68 Závitové frézy VHM 70 Informace k objednávkám 72 FRÉZOVÁNÍ Walter Prototyp 75 Frézy VHM 76 a 80 Rádiusové kopírovací frézy 78 Informace k objednávkám 82 Walter 91 Řezné materiály 92 Rovinné frézy 96 Informace k objednávkám 100 Alfanumerický obsah 114

5 Inovace výrobků Vydání -2 Soustružení _INOVACE NÁSTROJŮ PRO SOUSTRUŽENÍ Vyšší otáčky, větší efektivita

6 SOUSTRUŽENÍ ISO Generace Walter Tiger tec Silver ISO P: další mistrovský kousek s pořádným záběrem ZE SILNÉ DVOJKY VZNIKLA NOVÁ GENERACE Kombinací nových druhů a nových geometrií jsme vytvořili novou generaci: generaci Tiger tec Silver ISO P. Za tímto účelem jsme náš jedinečný povlak Tiger tec Silver CVD spojili se zcela novým, univerzálním typem geometrie pro obrábění oceli. Výsledkem je nadšení, neboť generace Tiger tec Silver ISO P přináší zvýšení výkonu až o 75 % při soustružení oceli. : mechanická dodatečná úprava jedinečný stav vnitřního pnutí, zvýšená spolehlivost v hromadné výrobě : oxid hlinitý s optimalizovanou mikrostrukturou prodloužení životnosti o 50 % ohledně opotřebení utvářeče, zkrácení doby obrábění : geometrie ISO P velká, univerzální oblast lámání třísky a delší životnost : Microedge-Technology o 30 % delší životnost ohledně opotřebení hřbetu nebo plastické deformace : stříbrný hřbet indikační vrstva pro jednoduché zjišťování opotřebení : broušená dosedací plocha po povlakování větší spolehlivost při přerušovaném řezu 4 Informace k objednávkám najdete od strany 16.

7 Nové typy Generace Tiger tec Silver ISO P Přehled Tiger tec Silver Nové geometrie Až 75 % zvýšení výkonu Nové typy Odolnost proti opotřebení dobré střední obtížné WPP10S Tiger tec Silver WPP20S Tiger tec Silver WPP30S Tiger tec Silver Houževnatost OBLAST POUŽITÍ Tiger tec Silver WPP10S (ISO P10) vynikající odolnost proti opotřebení kontinuální řez až po lehké přerušované řezy WPP20S (ISO P20) univerzální druh od hrubování až po dokončování zabezpečuje spolehlivost v automatizované výrobě WPP30S (ISO P30) odolný typ pro přerušované řezy nebo nestabilní podmínky maximální spolehlivost obrábění Vyšší odolnost proti opotřebení Konkurence Tiger tec Silver Běžný oxid hlinitý Oxid hlinitý s optimalizovanou mikrostrukturou Odolnost proti opotřebení Tiger tec Tiger tec Silver Konkurence Tiger tec Silver Zvýšená houževnatost Konkurence Napětí v tahu/nebezpečí vylomení Napětí v tlaku v povlaku vlivem mechanické dodatečné úpravy Houževnatost Walter soustružení 5

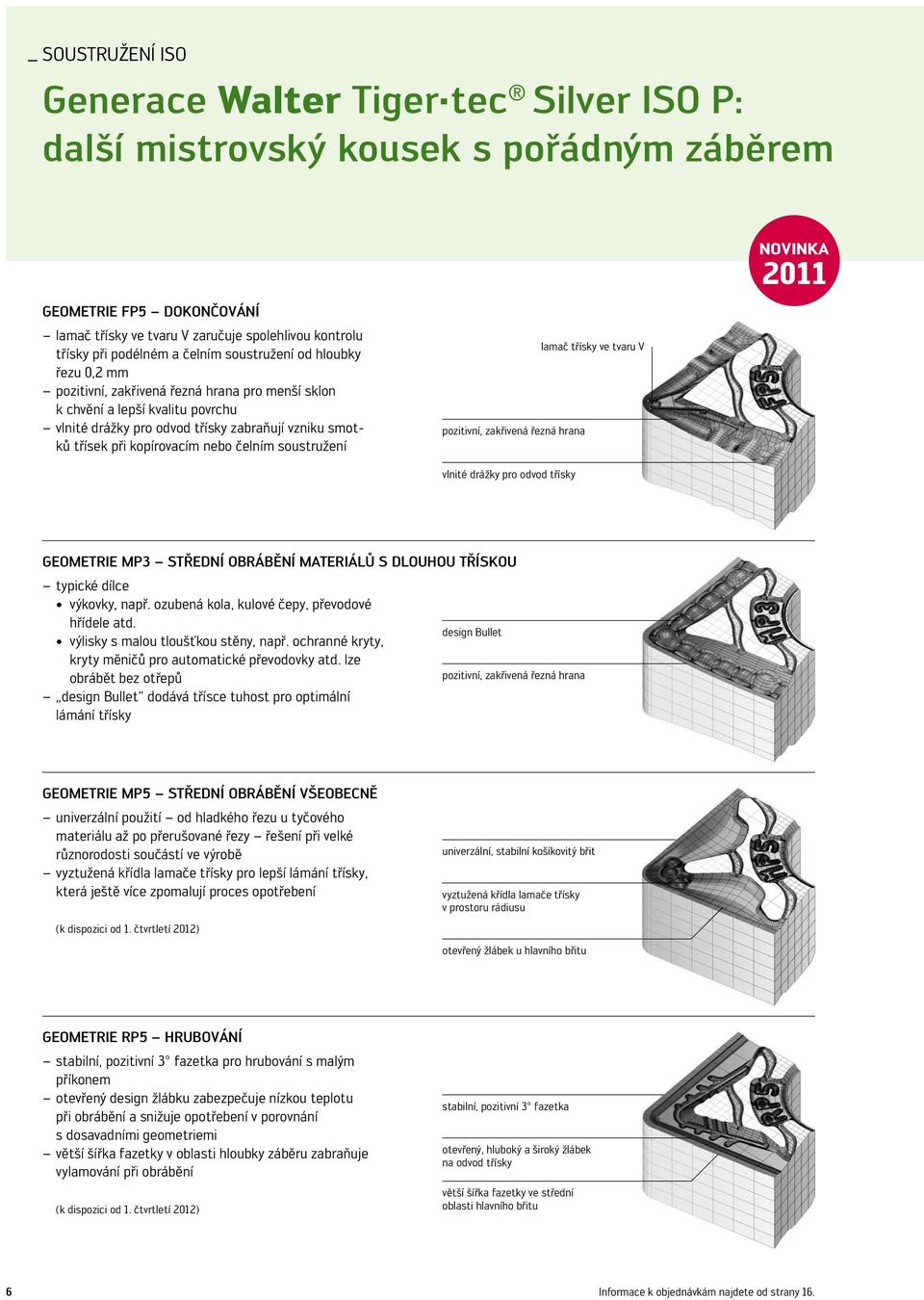

8 SOUSTRUŽENÍ ISO Generace Walter Tiger tec Silver ISO P: další mistrovský kousek s pořádným záběrem GEOMETRIE FP5 DOKONČOVÁNÍ lamač třísky ve tvaru V zaručuje spolehlivou kontrolu třísky při podélném a čelním soustružení od hloubky řezu 0,2 pozitivní, zakřivená řezná hrana pro menší sklon k chvění a lepší kvalitu povrchu vlnité drážky pro odvod třísky zabraňují vzniku smotků třísek při kopírovacím nebo čelním soustružení pozitivní, zakřivená řezná hrana lamač třísky ve tvaru V vlnité drážky pro odvod třísky GEOMETRIE MP3 STŘEDNÍ OBRÁBĚNÍ MATERIÁLŮ S DLOUHOU TŘÍSKOU typické dílce výkovky, např. ozubená kola, kulové čepy, převodové hřídele atd. design Bullet výlisky s malou tloušťkou stěny, např. ochranné kryty, kryty měničů pro automatické převodovky atd. lze obrábět bez otřepů pozitivní, zakřivená řezná hrana design Bullet dodává třísce tuhost pro optimální lámání třísky GEOMETRIE MP5 STŘEDNÍ OBRÁBĚNÍ VŠEOBECNĚ univerzální použití od hladkého řezu u tyčového materiálu až po přerušované řezy řešení při velké různorodosti součástí ve výrobě vyztužená křídla lamače třísky pro lepší lámání třísky, která ještě více zpomalují proces opotřebení (k dispozici o. čtvrtletí 2012) univerzální, stabilní košíkovitý břit vyztužená křídla lamače třísky v prostoru rádiusu otevřený žlábek u hlavního břitu GEOMETRIE RP5 HRUBOVÁNÍ stabilní, pozitivní 3 fazetka pro hrubování s malým příkonem otevřený design žlábku zabezpečuje nízkou teplotu při obrábění a snižuje opotřebení v porovnání s dosavadními geometriemi větší šířka fazetky v oblasti hloubky záběru zabraňuje vylamování při obrábění (k dispozici o. čtvrtletí 2012) stabilní, pozitivní 3 fazetka otevřený, hluboký a široký žlábek na odvod třísky větší šířka fazetky ve střední oblasti hlavního břitu 6 Informace k objednávkám najdete od strany 16.

9 Nové geometrie PŘEHLED GEOMETRIÍ GENERACE WALTER P V rámci generace Tiger tec Silver - ISO P byly paralelně vyvinuty čtyři navzájem sladěné geometrie a oblast použití se v porovnání s dosavadními geometriemi zvětšila o 20 až 40 %. Výsledek: Je pokrytá kompletní oblast použití obrábění oceli. Hloubka řezu [] FP5 MP3 MP5 RP5 MP3 MP5 RP5 FP5 Hrubování kovaných kulových čepů Posuv [] PŘÍNOS PRO VÁS maximální produktivita na základě jedinečného povlaku Tiger tec Silver díky oxidu hlinitému s optimalizovanou mikrostrukturou díky širší oblasti použití generace Tiger tec Silver - ISO P se zmenšuje počet vyměnitelných břitových destiček ve vaší výrobě větší spolehlivost obrábění díky mechanické dodatečné úpravě, tím získáváte ve výrobě čas na nové úkoly Materiál obrobku: 42CrMo4S4 (1.7225) Pevnost: N/² Vyměnitelná břitová destička: DNMG MP3 Řezný materiál: WPP10S Tiger tec Silver Nástroj: DDNNN2525M15 Řezné parametry Konkurence WPP10 WPP10S v c 165 m/min 165 m/min 200 m/min f 0,2-0,38 0,2-0,38 0,2-0,38 a p 1,4-3,0 1,4-3,0 1,4-3,0 Životnost 200 součástí 250 součástí 350 součástí Porovnání počtu součástí Konkurence % * Tiger tec WPP Prohlédnout si video o výrobku: Naskenujte kód QR nebo přímo na Tiger tec Silver WPP10S Součásti * V porovnání s konkurencí Walter soustružení 7

10 SOUSTRUŽENÍ ISO Výkonní specialisté na materiály ISO S nové typy geometrií Walter Při obrábění těžko obrobitelných materiálů (ISO S) existuje větší spektrum materiálů než při obrábění oceli nebo litiny. Proto společnost Walter vyvinula dva typy geometrií pro obrábění ISO S. Walter NMS, NRS pro superslitiny, Walter NFT, NMT a NRT pro titanové slitiny. Hlavním znakem opotřebení při obrábění superslitin je vznik trhlin a nárůstků na břitech. Naopak při obrábění titanu musí být vyměnitelné břitové destičky především odolné proti opotřebení utvářeče. MATERIÁLOVÉ SKUPINY ISO P M K N S H Titanové slitiny Superslitiny Slitiny α např. Ti 13V 11Cr 3Al Slitiny α+β např. Ti 6Al 4V Slitiny β např. Ti 5553 Slitiny na bázi niklu např. Inconel 718 Slitiny na bázi železa např. Udimet B250 Slitiny na bázi kobaltu např. Haynes 36 Oblast použití: Walter Sky tec geometrie NFT, NMT, NRT Oblast použití: Walter Turn geometrie NMS, NRS TURBÍNA PRO LETADLA Na základě spalování nafty vznikají vysoké teploty, a z tohoto důvodu se na horké straně turbíny používají tepelně odolné slitiny, které se hospodárně obrábějí pomocí geometrie NMS a NRS. Studená strana (titanové slitiny) geometrie Walter Sky tec : NFT, NMT, NRT Horká strana (superslitiny) geometrie Walter Turn: NMS, NRS Prohlédnout si video o výrobku: Naskenujte kód QR nebo přímo na 8 Informace k objednávkám viz kompletní katalog Walter.

11 SOUSTRUŽENÍ ISO Walter NMS a NRS dvě nové geometrie speciálně pro superslitiny POUŽITÍ GEOMETRIE NMS/NRS obrábění superslitin odolávajících vysokým teplotám, jako je např. Inconel 718, Waspalloy použití v leteckém a kosmickém průmyslu, např. u krytů turbín, kotoučů turbín mosazné dílce pro ropný a plynový průmysl ventily a součásti čerpadel pro chemický průmysl rozšířené použití na ISO M, např. austenitické oceli GEOMETRIE NMS STŘEDNÍ OBRÁBĚNÍ/POLODOKONČOVÁNÍ ostrá řezná hrana, pro malý řezný odpor, při kterém vzniká malé teplo, při obrábění slitin odolávajících vysokým teplotám dobré lámání třísky základní tvar: C, D, T, V, W Vyměnitelné břitové destičky NMS: střední obrábění/polodokončování krátká, stabilní, pozitivní primární fazetka velký úhel čela (makrogeometrie) GEOMETRIE NRS HRUBOVÁNÍ ostrá řezná hrana (mikrogeometrie) ostrá řezná hrana ve spojení se stabilním břitem pro obrábění materiálu ISO S s vysokou pevností obrábění kovaných a litých povrchů základní tvar: C, D, S Řez: NRS Vyměnitelné břitové destičky NRS: hrubování Podmínky obrábění a p [] hloubka řezu PŘÍNOS PRO VÁS malý řezný odpor, který umožňuje bezpečné obrábění nestálých součástí (např. krytů turbín) a při obrábění slitin odolávajících vysokým teplotám redukuje teplo povlak oxidu hlinitého Tiger tec PVD WSM10 a WSM20 s protitepelnou ochranou pro vyšší řezné rychlosti geometrie NMS a NRS dosahuje prodloužení životnosti až o 150 % 6,3 NRS 4,0 2,5 NMS 1,6 1,0 0,63 0,4 0,25 0,16 0,1 0,025 0,063 0,04 0,1 0,16 0,25 0,4 0,63 1,0 1,6 2,5 f [] Posuv Walter soustružení 9

12 SOUSTRUŽENÍ ISO Walter Sky tec nové geometrie NFT, NMT, NRT jedinečné pro obrábění titanu POUŽITÍ k obrábění součástí hnacích mechanismů, kroužků, tvarovek, šroubů atd. v leteckém a kosmickém průmyslu nejběžnější materiál je Ti6Al4V, ale tyto vyměnitelné břitové destičky se používají také na ostatní titanové slitiny z materiálové skupiny ISO S geometrie NFT, NMT a NRT se používá v lékařské technice, např. u kostních šroubů nebo kyčelních kloubů NFT varianta broušená ze všech stran, maximální přesnost GEOMETRIE NFT DOKONČOVACÍ OBRÁBĚNÍ břit broušený ze všech stran pro maximální přesnost a řeznou rychlost s leštěnou čelní plochou lisovaná varianta základní tvary: C, D, V GEOMETRIE NMT STŘEDNÍ OBRÁBĚNÍ použití u nestálých součástí nebo pro vnitřní obrábění nízký řezný odpor díky dvojnásobně pozitivní zakřivené geometrii velká oblast lámání třísky pro univerzální použití základní tvary: C, D, T, W NMT zakřivená řezná hrana, malý řezný odpor GEOMETRIE NRT HRUBOVÁNÍ stabilní provedení břitu, které působí speciálně proti opotřebení utvářeče geometrie vyvinutá pro největší objem materiálu za jednotku času základní tvary: C, S NRT stabilní makrogeometrie, velký obráběný objem DRUHY ŘEZNÉHO MATERIÁLU WS10 (ISO S10): nejvyšší odolnost proti opotřebení; tento nepovlakovaný druh je první volbou u 75 % aplikací při obrábění titanu WSM20 (ISO S20/M20): Tiger tec povlakovaný druh PVD-Al 2 O 3 pro maximální spolehlivost. Při obrábění titanových slitin se tento druh používá při nepříznivých podmínkách, např. u těžkých přerušovaných řezů, při nestabilním upnutí nebo u nestabilních součástí Walter Sky tec geometrie ve WS10 Typy: NFT, NMT, NRT PŘÍNOS PRO VÁS geometrie Sky tec stanovují novou laťku v objemu obrobeného materiálu za jednotku času při obrábění součástí z titanu a jeho slitin, např. Ti6Al4V maximální životnost díky nejnovějším geometriím Sky tec, které zabraňují opotřebení utvářeče kombinace nových druhů a nových geometrií vede k maximální spolehlivosti 10 Informace k objednávkám viz kompletní katalog Walter.

13 SOUSTRUŽENÍ ISO Walter Turn pákové upínání: rozšířený sortiment vyvrtávacích tyčí NÁSTROJE ocelová stopka se třemi upínacími plochami umožňuje maximální flexibilitu vnitřní přívod chlazení u všech nástrojů vyvrtávací tyče pro základní tvar VBD C a S, další budou následovat průměry vyvrtávacích tyčí 25, 32 a 40 spolehlivé pákové upínání POUŽITÍ první volba pro vyměnitelné břitové destičky s negativním základním tvarem a při obrábění velké hloubky řezu hodí se pro obrábění malých rozsahů průměrů s negativní vyměnitelnou břitovou destičkou PŘÍNOS PRO VÁS bezproblémový odvod třísky stabilní upínání vyměnitelné břitové destičky chráněné řezné hrany na dosedací ploše díky okraji u podložky chlazení přímo u břitu, to umožňuje vyšší řezné parametry a delší životnost : vnitřní přívod chlazení provedení jako ocelová stopka : 3 upínací plochy speciální podložka s okrajem proti působení třísek na ochranu přilehlých řezných hran : přípojka pro adaptér pro chlazení spolehlivé pákové upínání ADAPTÉR PRO CHLAZENÍ K600 rozšíření rozsahu připojovacích průměrů o rozměry 32, 40 a 50 k utěsnění v případě vyvrtávacích tyčí s upínacími plochami jednoduché připojení ke stroji závit není nutný jednoduché zkrácení vyvrtávací tyče standardně použitelný do tlaku až 80 bar Walter soustružení 11

14 ZAPICHOVÁNÍ A UPICHOVÁNÍ Přesné upichování s novým systémem Walter Cut GX NÁSTROJE Planžeta pro hluboké upichování G 1042 optimální design lůžka destičky 4bodové upnutí jednoduše ovladatelné samoupínání kloub č. 1 kloub č. 2 4bodové upnutí Zesílená upichovací planžeta G 1041 šroubové upnutí k dispozici pravé a levé nástroje k dispozici verze Contra Standard Contra Monoblokový nástroj G 1011 šroub přístupný shora i zdola malá výška hlavy nástroje pro jednoduchý odvod třísky pro zapichování, upichování a drážkování šrouby přístupné shora i zdola Monoblokový nástroj XLDE jednoduchý přístup k upínacímu šroubu vynikající pro použití ve vícevřetenových strojích a soustruzích lze obdržet verzi Contra Standard Contra POUŽITÍ k zapichování, upichování a drážkování na všech typech soustruhů zapichování do hloubky zápichu 23 a upichování do průměru 46 s oboustrannou břitovou destičkou zapichování a upichování s velkou hloubkou ve stejném nástroji s jednostrannou břitovou destičkou PŘÍNOS PRO VÁS nejnovější technologie nástrojů pro zapichování a upichování jeden zapichovací a upichovací systém pro veškeré zapichovací a upichovací obrábění všechny běžné typy nástrojů pro zapichování a upichování 12 Informace k objednávkám najdete od strany 18.

15 GEOMETRIE Oblasti použití/geometrie CF6 ostrá minimální tvorba otřepů a hrotů k dispozici pravé a levé břity pro malé průměry a tenkostěnné trubky CF5 pozitivní nízká tvorba otřepů a hrotů k dispozici pravé a levé břity pro obráběné materiály s dlouhou třískou CE4 univerzální stabilní řezná hrana k dispozici pravé a levé břity velmi dobré zúžení třísky ostrá stabilní Řezná hrana nízký CF6 CF5 CE4 vysoký Posuv Upichování: kroužek kuličkového ložiska Materiál obrobku: 100Cr6 (1.3505) Břitová destička: GX16-1E200N020 CE4 Řezný materiál: WSM33 Tiger tec Nástroj: G L-2T8GX16 Řezné parametry Konkurence Tiger tec v c 150 m/min 150 m/min f 0,08 0,1 Hloubka zápichu 8 8 Životnost 450 součástí 800 součástí Poznámka: menší kolísání životnosti dokonalejší rovnost upichovaných ploch vynikající kontrola třísky Porovnání počtu součástí % Konkurence 450 Tiger tec WSM Prohlédnout si video o výrobku: Naskenujte kód QR nebo přímo na Walter soustružení 13

16 ZAPICHOVÁNÍ A UPICHOVÁNÍ Walter geometrie RF8 broušená ze všech stran pro lehký řez BŘITOVÁ DESTIČKA rádiusová destička broušená ze všech stran ostrá řezná hrana pro snížení řezných sil pozitivní primární fazetka pro stabilizaci řezné hrany šířky břitu 3, 4, 5, 6 velikost břitové destičky GX24 oboustranné provedení destičky druhy Tiger tec POUŽITÍ obrábění materiálů ISO S, jako je např. Inconel 718, Waspalloy kopírovací soustružení v leteckém a kosmickém průmyslu, např. součástí pohonu obrábění materiálů ISO M úhel obrábění 230 dokončovací obrábění materiálů ISO P kopírovací soustružení nestálých součástí pro snížení řezných sil pro vynikající kvalitu povrchu pro radiální a axiální obrábění 230 Podmínky obrábění a p [] hloubka řezu ,3 s = 3 s = 4 s = 5 s = 6 pozitivní primární fazetka pro stabilizaci řezné hrany 4,0 2,5 vysoce pozitivní úhel čela 1,6 1,0 0,63 0,4 0,25 0,16 0,1 0,025 0,063 0,04 0,1 0,16 0,25 0,4 0,63 1,0 1,6 2,5 f [] posuv PŘÍNOS PRO VÁS maximální hospodárnost při obrábění materiálů ISO S díky použití nejmodernějších řezných materiálů a geometrií vynikající kvalita povrchu díky řezné hraně broušené ze všech stran úhel obrábění > 180 umožňuje výrobu podpichů 14 Informace k objednávkám najdete od strany 18.

17 ZAPICHOVÁNÍ A UPICHOVÁNÍ Walter geometrie RD4 mnohostranná rádiusová destička pro všechny operace BŘITOVÁ DESTIČKA rádiusová destička dvě geometrie u jedné břitové destičky šířky břitu 3, 4, 5, 6 velikost břitové destičky GX24 oboustranné provedení destičky druhy Tiger tec POUŽITÍ pro zapichování ve všech typech soustruhů pro kopírovací soustružení pro axiální a radiální zapichování a drážkování B B Axiální zapichování Převodové kolo A Materiál obrobku: 16MnCr5 (1.7131) Řezný materiál GX24-3E400N200-RD4 Řezný materiál: WPP23 Tiger tec Nástroj: G L-4T20GX24 A Řezné parametry Konkurence Tiger tec v c 180 m/min 200 m/min f 0,12 0,20 Hloubka zápichu 7 7 Životnost 400 součástí 600 součástí Poznámka: vynikající kontrola třísky kratší procesní doba díky vyššímu posuvu a vyšší řezné rychlosti větší spolehlivost Řez A A stabilní řezná hrana delší životnost větší spolehlivost Řez B-B dvojitá geometrie umožňuje lámání třísky při zapichování při kopírovacím soustružení Porovnání počtu součástí Konkurence % Tiger tec WPP Součásti PŘÍNOS PRO VÁS vynikající kontrola třísky při zapichování a kopírovacím soustružení lámání třísky i při malé hloubce řezu a malém posuvu nejmodernější řezné materiály Tiger tec pro nejlepší výsledky Walter soustružení 15

18 INFORMACE K OBJEDNÁVKÁM Negativní vyměnitelné břitové destičky ISO Tiger tec Silver P M K S H HC HC HC HC HC d 80 d d d l l l r r r s s s r d l s r f ap CNMG FP5 12,7 12,9 4,76 0,4 0,04-0,20 0,1-1,5 a b CNMG FP5 12,7 12,9 4,76 0,8 0,08-0,25 0,2-2,0 a b CNMG FP5 12,7 12,9 4,76 1,2 0,10-0,25 0,5-2,5 a b CNMG MP3 12,7 12,9 4,76 0,4 0,08-0,22 0,30-2,5 a b c CNMG MP3 12,7 12,9 4,76 0,8 0,12-0,32 0,60-3,2 a b c CNMG MP3 12,7 12,9 4,76 1,2 0,16-0,40 0,80-3,5 a b c DNMG FP5 9,53 11,6 4,76 0,2 0,04-0,12 0,1-0,5 a b DNMG FP5 9,53 11,6 4,76 0,4 0,04-0,20 0,1-1,5 a b DNMG FP5 9,53 11,6 4,76 0,8 0,08-0,25 0,2-2,0 a b DNMG FP5 9,53 11,6 4,76 1,2 0,10-0,25 0,5-2,5 a b DNMG FP5 12,7 15,5 4,76 0,4 0,05-0,20 0,1-1,5 a b DNMG FP5 12,7 15,5 4,76 0,8 0,08-0,25 0,2-2,0 a b DNMG FP5 12,7 15,5 4,76 1,2 0,10-0,25 0,5-2,5 a b DNMG FP5 12,7 15,5 6,35 0,4 0,05-0,20 0,1-1,5 a b DNMG FP5 12,7 15,5 6,35 0,8 0,08-0,25 0,2-2,0 a b DNMG FP5 12,7 15,5 6,35 1,2 0,10-0,25 0,5-2,5 a b DNMG MP3 9,53 11,6 4,76 0,4 0,08-0,22 0,30-2,2 a b DNMG MP3 9,53 11,6 4,76 0,8 0,12-0,32 0,60-3,0 a b DNMG MP3 9,53 11,6 4,76 1,2 0,16-0,35 0,80-3,2 a b DNMG MP3 12,7 15,5 4,76 0,4 0,08-0,22 0,30-2,5 a b c DNMG MP3 12,7 15,5 4,76 0,8 0,12-0,32 0,60-3,2 a b c DNMG MP3 12,7 15,5 4,76 1,2 0,16-0,40 0,80-3,5 a b c DNMG MP3 12,7 15,5 6,35 0,4 0,08-0,22 0,30-2,5 a b c DNMG MP3 12,7 15,5 6,35 0,8 0,12-0,32 0,60-3,2 a b c DNMG MP3 12,7 15,5 6,35 1,2 0,16-0,40 0,80-3,5 a b c TNMG FP5 9,53 16,5 4,76 0,4 0,04-0,20 0,1-1,5 a b TNMG FP5 9,53 16,5 4,76 0,4 0,08-0,25 0,2-2,0 a b TNMG FP5 9,53 16,5 4,76 1,2 0,10-0,25 0,5-2,5 a b TNMG MP3 9,53 16,5 4,76 0,4 0,08-0,22 0,30-2,2 a b c TNMG MP3 9,53 16,5 4,76 0,8 0,12-0,32 0,60-3,0 a b c TNMG MP3 9,53 16,5 4,76 1,2 0,16-0,40 0,80-3,2 a b c VNMG FP5 9,53 16,5 4,76 0,4 0,04-0,22 0,1-1,5 a b VNMG FP5 9,53 16,5 4,76 0,8 0,08-0,25 0,2-2,0 a b WPP10S WPP20S WPP30S WSM10 WSM20 WSM30 WAK10 WAK20 WAK30 WSM10 WSM20 WSM30 WS10 WCB30 WCB50 35 l s 80 d r l s WNMG FP5 9,53 6,5 4,76 0,4 0,04-0,20 0,1-1,5 a b WNMG FP5 9,53 6,5 4,76 0,8 0,08-0,25 0,2-2,0 a b WNMG FP5 12,7 8,72 4,76 0,4 0,05-0,20 0,1-1,5 a b WNMG FP5 12,7 8,72 4,76 0,8 0,08-0,25 0,2-2,0 a b WNMG FP5 12,7 8,72 4,76 1,2 0,10-0,25 0,5-2,5 a b WNMG MP3 12,7 8,72 4,76 0,4 0,08-0,22 0,30-2,5 a b c WNMG MP3 12,7 8,72 4,76 0,8 0,12-0,32 0,60-3,2 a b c WNMG MP3 12,7 8,72 4,76 1,2 0,16-0,40 0,80-3,5 a b c a b c novinka v sortimentu 16

19 INFORMACE K OBJEDNÁVKÁM Negativní vyměnitelné břitové destičky ISO P M K S H HC HC HC HC HC d r d l s r f ap WPP10 WPP20 WPP30 WSM10 WSM20 WSM30 WAK10 WAK20 WAK30 WSM10 WSM20 WSM30 WS10 WCB30 WCB50 SNMG NRS 12,7 12,7 4,76 1,2 0,22-0,45 1,0-5,0 a b a b SNMM NRR 15,88 15,88 6,35 1,2 0,5-0,8 1,5-10,0 c SNMM NRR 15,88 15,88 6,35 1,6 0,45-1,0 2,0-12,0 c 90 l s 60 r TNMG NM6 15, ,35 1,6 0,45-0,9 3,0-9,0 b c d l s Pozitivní vyměnitelné břitové destičky ISO P M K N S H HC HC HC HC HC HC d r d l s r f ap WPP01 WPP10 WPP20 WPP30 WSM10 WSM20 WSM30 WAK10 WAK20 WAK30 WK1 WXN10 WSM10 WSM20 WSM30 WCB30 WCB50 SCGT09T304-PF2 9,53 9,53 3,97 0,4 0,08-0,25 0,2-2,5 b a a b SCGT09T308-PF2 9,53 9,53 3,97 0,8 0,1-0,3 0,3-3,0 b a a b 90 l 7 s a b c novinka v sortimentu a b c dosud v sortimentu Walter soustružení 17

20 INFORMACE K OBJEDNÁVKÁM Rádiusové břitové destičky GX24 geometrie RF8 P M K S HC HC HC HC ltol. S r GX...N s r l f ap WSM13 WSM23 WSM33 WSM13 WSM23 WSM33 WPP23 WSM13 WSM23 WSM33 GX24-2E300N150-RF8 3 1,5 24 0,1-0,3 0,1-1,5 a b a b a b GX24-3E400N200-RF ,12-0,45 0,1-2 a b a b a b GX24-3E500N250-RF8 5 2,5 24 0,15-0,5 0,1-2,5 a b a b a b GX24-4E600N300-RF ,15-0,55 0,1-3 a b a b a b Rádiusové břitové destičky GX24 geometrie RD4 P M K S HC HC HC HC ltol. S r GX...N s r l f ap WPP23 WSM33 WSP43 WSM23 WSM33 WSP43 WPP23 WSM23 WSM33 WSP43 GX24-2E300N150-RD4 3 1,5 24 0,1-0,35 0,5-1,5 a b b b b GX24-3E400N200-RD ,15-0,5 0,5-2 a b b b b GX24-3E500N250-RD4 5 2,5 24 0,17-0,6 0,5-2,5 a b b b b GX24-4E600N300-RD ,17-0,7 0,5-3 a b b b b Soustružnické držáky ISO pro vnitřní obrábění D min f h s f 95 h A25T-PCLNR/L A32T-PCLNR/L A40T-PCLNR/L A32T-PCLNR/L A40T-PCLNR/L CN CN D min λs D min f h s f 75 h A25T-PSKNR/L A32T-PSKNR/L A40T-PSKNR/L SN D min λs 18 a b c novinka v sortimentu novinka v sortimentu

21 INFORMACE K OBJEDNÁVKÁM K600 adaptér pro chlazení d 2 d 2 K ,7 44 K ,7 46 K ,7 46 G 1041 upichovací planžety v zesíleném provedení T max h 1 h 4 s s T max h 4 b s 1 G R/L-2T16GX ,6 GX16-1E2.. / GX16-1F2.. G R/L-3T16GX ,4 GX16-2E3.. / GX16-2F3.. G R/L-3T23GX ,4 GX24-2E3.. / GX24-2F3.. G R/L-2T23GX ,6 GX16-1E2.. / GX16-1F2.. G R/L-3T23GX ,4 GX24-2E3.. / GX24-2F3.. G R/L-3T32GX ,4 GX24-2E3.. / GX24-2F3.. G R/L-4T32GX ,4 GX24-3E4.. / GX24-3F4.. G 1041 upichovací planžety v zesíleném provedení verze Contra h 1 T max s h 4 s T max h 4 b s 1 G R/L-2T16GX16C ,6 GX16-1E2.. / GX16-1F2 G R/L-3T16GX16C ,4 GX16-2E3.. / GX16-2F3 G R/L-3T23GX24C ,4 GX24-2E3.. / GX24-2F3.. G R/L-2T23GX16C ,6 GX16-1E2.. / GX16-1F2 G R/L-3T23GX24C ,4 GX24-2E3.. / GX24-2F3.. G R/L-3T32GX24C ,4 GX24-2E3.. / GX24-2F3.. G R/L-4T32GX24C ,4 GX24-3E4.. / GX24-3F4.. G 1042 upichovací planžety pro vyměnitelné břitové destičky GX se samoupínáním h 1 T max s h 4 WSP s T max h 4 h = h 1 Klíče G N-2T40GX16 GX ,6 20,5 FS1494 GX16-1E2.. / GX16-1F2.. G N-3T40GX24 GX ,6 20,5 FS1494 GX24-2E3.. / GX24-2F3.. G N-4T40GX24 GX ,6 20,5 FS1494 GX24-3E4.. / GX24-3F4.. G N-2T50GX16 GX ,6 FS1494 GX16-1E2.. / GX16-1F2.. G N-3T50GX24 GX ,6 FS1494 GX24-2E3.. / GX24-2F3.. G N-4T50GX24 GX ,6 FS1494 GX24-3E4.. / GX24-3F4.. G N-5T60GX24 GX ,6 FS1494 GX24-3E5.. G N-6T60GX24 GX ,6 FS1494 GX24-4E6.. novinka v sortimentu Walter soustružení 19

22 INFORMACE K OBJEDNÁVKÁM Walter Cut G 1011 monolitní držáky l 4 D max h h 1 T max s 1 b s f 1 f G R/L-2T8GX16 s T max h = h 1 b Šroub Utahovací moment Nm FS G R/L-2T12GX FS G R/L-2T8GX FS G R/L-2T15GX FS G R/L-2T8GX FS G R/L-2T15GX FS G R/L-2T8GX FS G R/L-2T15GX FS G R/L-3T12GX FS G R/L-3T21GX FS G R/L-3T21GX FS G R/L-3T12GX FS G R/L-3T21GX FS G R/L-3T12GX FS G R/L-3T21GX FS G R/L-4T12GX FS G R/L-4T21GX FS G R/L-4T21GX FS G R/L-4T12GX FS G R/L-4T21GX FS G R/L-4T12GX FS G R/L-4T21GX FS G R/L-5T12GX FS G R/L-5T21GX FS G R/L-5T12GX FS G R/L-5T21GX FS G R/L-5T32GX24* FS G R/L-6T12GX FS G R/L-6T21GX FS G R/L-6T12GX FS G R/L-6T21GX FS G R/L-6T32GX24* FS GX16-1E2.. GX24-2E3.. GX24-3E4.. GX24-3E5.. GX24-4E6.. * Max. hloubka zápichu standardní břitové destičky novinka v sortimentu

23 INFORMACE K OBJEDNÁVKÁM Řezné parametry pro VBD na soustružení negativní základní tvar Tiger tec Silver Materiálová skupina Hlavní skupiny materiálů a identifikační písmena Tvrdost podle Brinella HB Pevnost v tahu N/² Pevnost v tahu (zaokrouhlená) N/² Obráběcí skupina WPP10S f [/U] Řezná rychlost Vc [m/min] WPP20S f [/U] WPP30S f [/U] Materiál obrobku 0,10 0,40 0,60 0,10 0,40 0,60 0,10 0,40 0,60 C > 0,25 % žíhaná P C > 0, ,55 % žíhaná P C > 0, ,55 % zušlechtěná P Nelegovaná ocel C > 0,55 % žíhaná P C > 0,55 % zušlechtěná P automatová ocel (s krátkou třískou) žíhaná P žíhaná P P Nízkolegovaná ocel zušlechtěná P zušlechtěná P zušlechtěná P žíhaná P Vysokolegovaná ocel a vysokolegovaná nástrojová ocel kalená a popouštěná P kalená a popouštěná P feritická / martenzitická, žíhaná P Nerezová ocel martenzitická, zušlechtěná P austenitická, prudce zchlazená M M Nerezová ocel austenitická, disperzně kalená (PH) M austenitická-feritická, Duplex M feritická K Temperovaná litina perlitická K nízká pevnost K Šedá litina K vysoká pevnost / austenitická K feritická K Litina s kuličkovým grafitem perlitická K Litina s vermikulárním grafitem K nevytvrditelné 30 N1 Hliníkové slitiny k tváření vytvrditelné, vytvrzené N2 12 % Si, nevytvrditelné N3 Hliníkové slévárenské slitiny 12 % Si, vytvrditelné, vytvrzené N4 > 12 % Si, nevytvrditelné N5 N Hořčíkové slitiny N6 nelegované, elektrolytická měď N7 mosaz, bronz, červený bronz N8 Měď a slitiny mědi (bronz/mosaz) slitiny Cu, s krátkou třískou N9 vysokopevnostní, Ampco N10 žíhané S1 na bázi Fe vytvrzené S2 Tepelně odolné slitiny žíhané S3 na bázi Ni nebo Co vytvrzené S4 odlévané S5 S čistý titan S6 Titanové slitiny slitiny alfa + beta, vytvrzené S7 slitiny beta S8 Wolframové slitiny S9 Molybdenové slitiny S10 kalená a popouštěná 50 HRC H1 Kalená ocel kalená a popouštěná 55 HRC H2 H kalená a popouštěná 60 HRC H3 Tvrzená litina kalená a popouštěná 55 HRC H4 Termoplasty bez abrazivních plniv O1 Duroplasty bez abrazivních plniv O2 O Plast vyztužený skleněnými vlákny GFRP O3 Plast vyztužený uhlíkovými vlákny CFRP O4 Plast vyztužený aramidovými vlákny AFRP O5 Grafity (technické) 65 O6 Doporučené použití (uvedené řezné parametry představují výchozí hodnoty pro doporučené použití) Možné použití Upozornění: Pokud je možné obrábění za sucha, životnost se zkracuje průměrně o %. Walter soustružení 21

24 SOUSTRUŽENÍ Walter 3 Soustružení ISO 4 Zapichování a upichování 12 Informace k objednávkám 16 VRTÁNÍ A ZÁVITOVÁNÍ Walter Titex 23 Vrtáky VHM 24 Vrtáky PKD 32 Informace k objednávkám 34 Walter 57 Vrtáky do plna 58 Informace k objednávkám 62 Walter Prototyp 67 Tvářecí závitníky VHM 68 Závitové frézy VHM 70 Informace k objednávkám 72 FRÉZOVÁNÍ Walter Prototyp 75 Frézy VHM 76 a 80 Rádiusové kopírovací frézy 78 Informace k objednávkám 82 Walter 91 Řezné materiály 92 Rovinné frézy 96 Informace k objednávkám 100 Alfanumerický obsah 114

25 Inovace výrobků Vydání -2 Vrtání a závitování _INOVACE NÁSTROJŮ PRO VRTÁNÍ Nejmenší rozměry, největší přesnost

26 VRTÁKY VHM Walter Titex X treme univerzální vysoce výkonný vrták NÁSTROJ vysoce výkonný vrták VHM povlak XPL obecné rozměry podle DIN 6537 K 3 x DIN 6537 L 5 x rozsah průměrů 3-25 stopka podle DIN 6535 HA a HE stopka DIN 6535 HA stopka DIN 6535 HE POUŽITÍ pro materiálové skupiny ISO P, M, K, N, S, H lze použít s emulzí a olejem použití u šikmých vyústění a příčných otvorů použití u šikmých a konvexních povrchů pro použití ve všeobecném strojírenství, při výrobě nástrojů a forem, v automobilovém a energetickém průmyslu PŘÍNOS PRO VÁS o 50 % vyšší produktivita univerzální použití u všech materiálových skupin a dále u příčných otvorů a šikmých vyústění zdokonalená kvalita otvorů díky 4 fazetkám 4 fazetky pro nejvyšší kvalitu otvorů a použití u šikmých ploch na vstupu do 5 šikmých vyústění otvoru do 45 obrobků s příčnými otvory geometrie špičky pro přesné polohování Walter Titex X treme Typy: A3279XPL / A3879XPL 24 Informace k objednávkám najdete od strany 34.

27 stopka DIN 6535 HA stopka DIN 6535 HE Magnetické jádro pro ovládací regulátor Materiál obrobku: Nástroj: C15 Walter Titex X treme A3279XPL-12.5 Průměr 12,5 povlak XPL pro nejvyšší řezné parametry a nejdelší životnost Řezné parametry vc 122 m/min n min -1 f 0,23 /ot vf 715 /min Walter Titex X treme Typy: A3379XPL / A3979XPL Životnost (m) dosud 69 X treme % Walter Titex vrtání 25

28 VRTÁKY VHM Vrtáky Walter Titex X treme uvnitř chlazené, navenek silné NÁSTROJ vysoce výkonný vrták VHM s vnitřním chlazením povlak XPL obecné rozměry podle DIN 6537 K 3 x DIN 6537 L 5 x rozsah průměrů 3-25 stopka podle DIN 6535 HA a HE POUŽITÍ pro všechny materiálové skupiny ISO P, M, K, N, S, H lze použít s emulzí a olejem použití u šikmých vyústění a příčných otvorů použití u šikmých a konvexních povrchů pro použití ve všeobecném strojírenství, při výrobě nástrojů a forem, v automobilovém a energetickém průmyslu 4 fazetky pro nejvyšší kvalitu otvorů a použití u šikmých ploch na vstupu do 5 šikmých vyústění otvoru do 45 obrobků s příčnými otvory stopka DIN 6535 HA stopka DIN 6535 HE geometrie špičky pro přesné polohování povlak XPL pro nejvyšší řezné parametry a nejdelší životnost PŘÍNOS PRO VÁS o 50 % vyšší produktivita univerzální použití u všech materiálových skupin a dále u příčných otvorů a šikmých vyústění zdokonalená kvalita otvorů díky 4 fazetkám Walter Titex X treme Typy: A3299XPL / A3899XPL 26 Informace k objednávkám najdete od strany 48.

29 stopka DIN 6535 HA 4 fazetky pro nejvyšší kvalitu otvorů a použití u šikmých ploch na vstupu do 5 šikmých vyústění otvoru do 45 obrobků s příčnými otvory stopka DIN 6535 HE Převodový hřídel: vrtání příruby povlak XPL pro nejvyšší řezné parametry a nejdelší životnost geometrie špičky pro přesné polohování Materiál obrobku: Nástroj: 42CrMo4 A3399XPL-6.8 průměr 6,8 Walter Titex X treme Typy: A3399XPL / A3999XPL Řezné parametry Dosud X treme vc 56 m/min 91 m/min n min min -1 f 0,11 /ot 0,19 /ot vf 288 /min 809 /min Rychlost posuvu (/min) 0 dosud % Prohlédnout si video o výrobku: Naskenujte kód QR nebo přímo na 0 X treme Walter Titex vrtání 27

30 VRTÁKY VHM Walter Titex vysoce výkonné vrtáky v mikrooblasti největší výkon, nejmenší rozměry NÁSTROJ vysoce výkonný vrták VHM s vnitřním chlazením povlak AML (AlTiN) povlak AMP (povlak špičky AlTiN) obecné rozměry 5 x 8 x 12 x rozsah průměrů 2-2,95 stopka podle DIN 6535 HA povlak AML pro nejvyšší řezné parametry a nejdelší životnost POUŽITÍ pro materiálové skupiny ISO P, M, K, N lze použít s emulzí a olejem pro použití ve všeobecném strojírenství, při výrobě nástrojů a forem, v automobilovém a energetickém průmyslu stopka DIN 6535 HA povlak AMP pro nejvyšší řezné parametry a nejdelší životnost leštěná drážka pro odvod třísky pro optimální odvod třísky geometrie špičky pro přesné polohování X treme M; X treme DM8 a DM12 Typy: A3389AML / A6489AMP / A6589AMP 28 Informace k objednávkám najdete od strany 54.

31 PŘÍNOS PRO VÁS zvýšení produktivity díky pracovním hodnotám vyšším až o 50 % v porovnání s běžnými mikrovrtáky VHM vysoká spolehlivost díky nové geometrii špičky a drážky pro odvod třísky leštěné drážky pro odvod třísky zaručují spolehlivý odvod třísky Prohlédnout si video o výrobku: Naskenujte kód QR nebo přímo na Vzorová součást Materiál obrobku: Nástroj: A6589AMP-2 průměr 2 Řezné parametry Dosud X treme DM12 vc 50 m/min 60 m/min n min min -1 f 0,04 /ot 0,06 /ot vf 320 /min 573 /min Rychlost posuvu (/min) dosud % X treme DM Počet otvorů dosud % X treme DM Walter Titex vrtání 29

32 VRTÁKY VHM Walter Titex technologie vrtání XD maximálně přesně na jeden zátah až 70 x Dc. NÁSTROJ vysoce výkonný vrták VHM s vnitřním chlazením povlak špičky TFT a XPL hloubka vrtání až 70 x BEZ vrtacího cyklu rozsah průměrů 5-12 stopka podle DIN 6535 HA POUŽITÍ pro materiálové skupiny ISO P, K, N lze použít s emulzí a olejem použití u šikmých vyústění a příčných otvorů pro použití ve všeobecném strojírenství, hydraulickém a automobilovém průmyslu PŘÍNOS PRO VÁS až 10krát vyšší produktivita v porovnání s jednobřitými vrtáky vrtání bez přerušování posuvu nejvyšší spolehlivost u velkých hloubek vrtání lze použít s nízkými tlaky chladiva od 20 bar lze použít u různých materiálových skupin, jako ISO P, K, N lze použít u šikmých vyústění a příčných otvorů leštěná drážka pro odvod třísky pro spolehlivý odvod třísky 4 fazetky pro nejvyšší kvalitu otvorů a použití u šikmých vyústění otvorů obrobků s příčnými otvory Převodka řízení Materiál obrobku: Nástroj: Hloubka vrtání: GGG50 Průměr 6, x povlaky povlak špičky TFT povlak špičky XPL Řezné parametry Dosud jednobřité vrtáky Technologie XD70 v c 70 m/min 91 m/min n min min 1 f 0,05 /ot 0,19 /ot v f 179 /min 809 /min Rychlost posuvu dosud +450 % technologie XD

33 XD70 XD30 XD25 XD20 XD16 Prohlédnout si animaci k výrobku: Naskenujte kód QR nebo přímo na Prohlédnout si video o výrobku: Naskenujte kód QR nebo přímo na Walter Titex vrtání 31

34 VRTÁKY PKD Walter Titex záhlubníky PKD na otvory pro nýty a spirálové vrtáky pro kompozitní materiály NÁSTROJE vyvrtávací nástroje a záhlubníky na otvory pro nýty se spirálovým břitem PKD optimální na kompozitní materiály geometrie se sníženou řeznou silou pro zabránění delaminace (vyústění otvoru s otřepy) možnost opakovaného ostření POUŽITÍ pro nejrůznější plasty vyztužené uhlíkovými vlákny (CFK) plasty vyztužené skelnými vlákny (GFK) pro použití v kompozitních materiálech a v leteckém a kosmickém průmyslu a dále ve všech oborech zpracovávajících kompozitní materiály pro vyšší nároky na kvalitu vyvrtaných otvorů, resp. otvorů pro nýty se zkosením vhodné pro plně automatizované, resp. poloautomatizované výrobní procesy (CNC a Powerfeed) geometrie specifické pro příslušné použití pro břity PKD stupeň sražení definovaný dle obrobku PŘÍNOS PRO VÁS dlouhá životnost, zejména v porovnání s nástroji s diamantovým povlakem spolehlivost i při vysokých řezných parametrech vysoká spolehlivost díky technologii slinování PKD; nedochází k výpadku nástroje kvůli selhání kolmosti lze realizovat jakýkoli průměr nástroje v rozsahu od 2,0 do 6,4 omezení problémů typických pro určité použití, např. delaminace nebo přesahujících vláken služba ostření za účelem snížení nákladů na nástroje držák ze slinutého karbidu Záhlubník na otvory pro nýty PKD Spirálový vrták PKD 32

35 MATERIÁL různé kompozitní materiály pro letecký průmysl vlákna předem naimpregnovaná v různých směrech (0 /45 /90 ) vrchní vrstvy s lněnou tkaninou SÍLY snížené posuvné síly pro menší sklon k delaminaci pozvolný náběh až do konce životnosti PROČ PKD? významné prodloužení životnosti zlepšená kvalita otvorů vyšší řezné parametry ostřejší řezná hrana menší teplotní vlivy optimální tepelná vodivost řezného materiálu minimalizované riziko delaminace možné obrábění za sucha možné opakované ostření 5,17 10,3 15,5 20,7 25,8 31,0 36,2 41,3 46,5 51,7 56,8 Otvor Fz 1-15 Otvor Fz Porovnání posuvných sil u prvních a posledních otvorů (otvor ) v každé řadě OTVORY dobrá kvalita vyústění otvoru např. po 600 otvorech téměř žádná delaminace nebo přesahující vlákna na vyústění otvoru dobrý povrch otvoru Povrch otvoru Vyústění 600. otvoru Povolený průměr pro delaminaci (8,35 ) u průměru otvoru 6,35 Walter Titex vrtání 33

36 INFORMACE K OBJEDNÁVKÁM X treme A3279XPL m7 Ø palce/č. h6 l 2 l 5 A3279XPL l 2 l 5 3, , ,175 1/ /8IN 3, , , , , ,572 9/ /64IN 3, , , , , ,969 5/ /32IN 4, , , , ,366 11/ /64IN 4, , , , , ,763 3/ /16IN 4, , , , ,159 13/ /64IN 5, , , , , ,556 7/ /32IN 5, , , , ,953 15/ /64IN 6, , , , ,350 1/ /4IN 6, , , , ,747 17/ /64IN 6, , , , ,144 9/ /32IN 34 novinka v sortimentu

37 INFORMACE K OBJEDNÁVKÁM X treme A3279XPL m7 Ø palce/č. h6 l 2 l 5 A3279XPL l 2 l 5 7, , , , ,541 19/ /64IN 7, , , , , ,938 5/ /16IN 8, , , , ,334 8/ /25IN 8, , , , ,731 11/ /32IN 8, , , , ,128 23/ /64IN 9, , , , ,525 3/ /8IN 9, , , , , ,922 25/ /64IN 10, , , , ,319 13/ /32IN 10, , , , ,716 27/ /64IN 10, , , , ,113 7/ /16IN 11, , , , ,509 33/ /76IN novinka v sortimentu Walter Titex vrtání 35

38 INFORMACE K OBJEDNÁVKÁM X treme A3279XPL m7 Ø palce/č. h6 l 2 l 5 A3279XPL l 2 l 5 11, , , , , ,906 15/ /32IN 12, , , , , ,303 31/ /64IN 12, , , , ,700 1/ /2IN 12, , , , , , , , ,494 29/ /85IN 13, , , , , , , , ,288 9/ /16IN 14, , , , , , , , , , , , , , , ,875 5/ /8IN 15, , , , , , novinka v sortimentu

39 INFORMACE K OBJEDNÁVKÁM X treme A3279XPL m7 Ø palce/č. h6 l 2 l 5 A3279XPL l 2 l 5 16, , , , , , , , , , , , , , , , , , ,050 3/ /4IN 19, , , , novinka v sortimentu Walter Titex vrtání 37

40 INFORMACE K OBJEDNÁVKÁM X treme A3879XPL m7 h6 l 2 l 5 A3879XPL l 2 l 5 3, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , novinka v sortimentu

41 INFORMACE K OBJEDNÁVKÁM X treme A3879XPL m7 h6 l 2 l 5 A3879XPL l 2 l 5 8, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , novinka v sortimentu Walter Titex vrtání 39

42 INFORMACE K OBJEDNÁVKÁM X treme A3879XPL m7 h6 l 2 l 5 A3879XPL l 2 l 5 13, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , novinka v sortimentu

43 INFORMACE K OBJEDNÁVKÁM X treme A3379XPL m7 Ø palce/č.. h6 l 2 l 5 A3379XPL l 2 l 5 3, , ,175 1/ /8IN 3, , , , , ,572 9/ /64IN 3, , , , , ,969 5/ /32IN 4, , , , ,366 11/ /64IN 4, , , , , ,763 3/ /16IN 4, , , , ,159 13/ /64IN 5, , , , , ,556 7/ /32IN 5, , , , ,953 15/ /64IN 6, , , , ,350 1/ /4IN 6, , , , ,747 17/ /64IN 6, , , , ,144 9/ /32IN novinka v sortimentu Walter Titex vrtání 41
